Tip produs	Placă de bază pentru PC desktop
Marcă	GIGABYTE
Model	GA-880G-USB3
Soclu CPU	AM3+ (compatibil cu procesoare AMD Phenom II, Athlon II, Sempron)
Chipset	AMD 880G + SB710
Tip memorie	DDR3, până la 16 GB, două sloturi
Frecvență memorie suportată	DDR3 1333/1066 MHz
Sloturi de extensie	1 x PCI Express 2.0 x16, 2 x PCI Express 2.0 x1, 2 x PCI
Stocare	5 x SATA 3Gb/s, 1 x IDE (ATA-133)
USB	2 x USB 3.0 (spate), 8 x USB 2.0 (inclusiv 4 pe față)
Audio	Codec Realtek ALC887, audio 8 canale HD
Rețea	Realtek RTL8111DL, Gigabit Ethernet
Dimensiuni	Format ATX standard (305 x 244 mm)
Greutate aproximativă	0,9 kg
Alimentare necesară	Conector ATX 24 pini + conector CPU 4/8 pini
Funcții principale	Suport Dual Channel DDR3, USB 3.0, SATA 3Gb/s, PCI Express 2.0, audio HD, Ethernet Gigabit
Întreținere și curățare	Deconectați înainte de curățare, utilizați o cârpă moale uscată, evitați produsele lichide
Siguranță	Deconectați alimentarea înainte de instalare/demontare, manipulați cu grijă pentru a evita descărcările electrostatice
Piese de schimb și reparabilitate	Disponibile pe site-ul GIGABYTE; placa de bază nu conține piese reparabile de utilizator
Informații generale	Garanție producător 3 ani, suport tehnic disponibil online

Întrebări frecvente - GA-880G-USB3 GIGABYTE

Ce tip de procesor este compatibil cu GA-880G-USB3?

Placa de bază suportă procesoare AMD socket AM3+ (Phenom II, Athlon II, Sempron). Verificați compatibilitatea pe site-ul GIGABYTE.

Cum se instalează memoria RAM?

Deschideți clipsurile sloturilor DDR3, aliniați crestătura modulului cu ghidajul, apoi apăsați ferm până când clipsurile se închid automat. Utilizați de preferință două module identice pentru modul Dual Channel.

Câte sloturi PCI Express sunt disponibile?

Placa dispune de un slot PCI Express 2.0 x16 (pentru placă grafică), două sloturi PCI Express 2.0 x1 și două sloturi PCI clasice.

Cum se conectează panoul frontal al carcasei?

Conectați cablurile (Power, Reset, LED, HDD LED, difuzor) la conectorul F_PANEL situat în dreapta jos a plăcii. Consultați schema din manual pentru atribuirea pinilor.

Care este tipul de conector de alimentare necesar?

Placa de bază necesită un conector ATX cu 24 de pini principal și un conector CPU cu 4 pini (sau 8 pini) pentru alimentarea procesorului.

Placa de bază suportă USB 3.0?

Da, este echipată cu două porturi USB 3.0 în spate (albastre) și conectori interni pentru porturi USB 3.0 pe față, oferind viteze de până la 5 Gbit/s.

Cum se actualizează BIOS-ul?

Descărcați cea mai recentă versiune a BIOS-ului de pe site-ul GIGABYTE, copiați-o pe un stick USB, apoi utilizați utilitarul Q-Flash integrat (accesibil la pornire prin tasta End).

Care sunt sistemele de operare compatibile?

Placa de bază este compatibilă cu Windows 7, Windows 8/8.1 și Windows 10 (în mod 64 de biți). Driverele sunt disponibile pe site-ul GIGABYTE.

Cum se rezolvă o problemă de pornire?

Verificați conexiunile de alimentare, inserarea corectă a RAM-ului și a procesorului. Încercați să porniți cu un singur modul de memorie. Resetați BIOS-ul scoțând bateria tip buton câteva secunde.

Unde se găsește manualul de utilizare complet?

Manualul este disponibil în format PDF pe site-ul notice-facile.com sau pe site-ul oficial GIGABYTE în secțiunea de suport a modelului dumneavoastră.

MANUAL DE UTILIZARE GA-880G-USB3 GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de bazza.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt opritte. Deconnectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

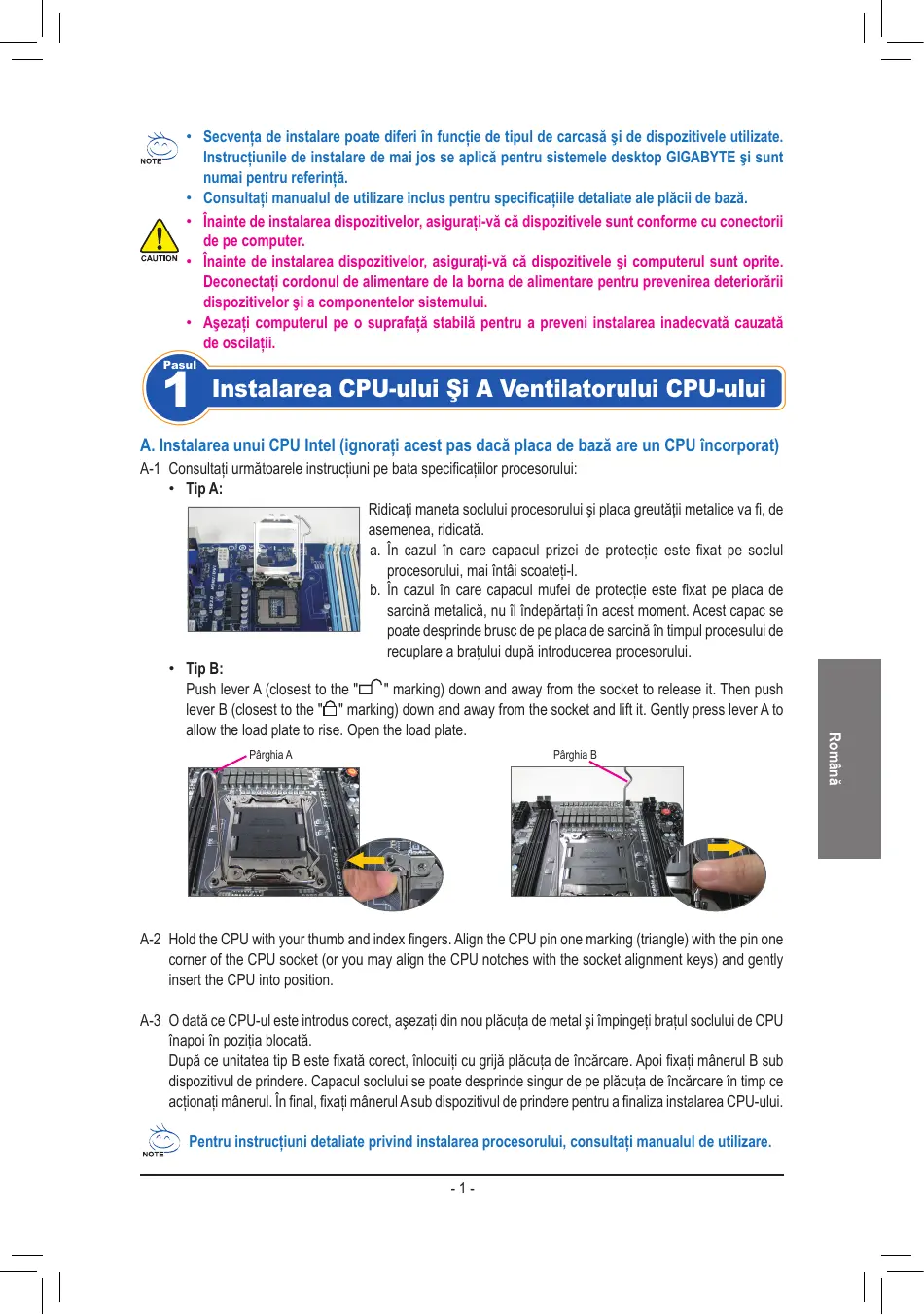

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultati urmatoarele instruioni pe bata specificiilor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecţie este fixat pe socul procesorului, mai intăi scoatei-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesuluiui.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子erul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe plăcuța de inçarcare in timpe ce actionati帽子erul. In final, fixati帽子erul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruontiuni detaliate privind instalarea procesorului, consultati manualul deutilizare.

B. Instalarea unui CPU AMD (ignorati acest pas dacà placà de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O data ce CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandiul-i in posizita blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele socului. Pourtra proteja socul procesorului, inlocui carcasa de protectie numai atunci cand procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel incât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncălzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in jos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand系統 desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasă/utilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabil.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixa-i cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe placá de bază poate conecta până la două dispositive IDE. Inainte de instalare, verificati setârile elementelor de legătura (unitate master și slave) de pe disposizitvele IDE.
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Atasati modulat panoulii frontal (difera in functie de designur carcasei, cuprinzand indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupatorul de reinitializare, intrerupatorul de alimentare etc.) de pe carcasa pe distributorul panoulii frontal (F PANEL) (PANOU_F) de pe placu de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Note) Semnificaţia pinilor de pe comutatorul din partea frontală poate sîle diferită in functie de model. Consultatian manualul de utilizare al plácii de bază pentru semnificaţia corectă a pinilor.

Conectarea Perifericelor

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
