NÁVOD K OBSLUZE DIAMOND PRO 930SB MITSUBISHI

Obsah
Statický
signánlí kabel

CD ROM

Napajeci šnura

Uživatelská příručka

Sales Office List

Rychly start

Ovladaci prvky

Ovladaci tlačitka OSM (On-Screen Manager) na prědní straně monitoru mají následujíci funkce:
Pro prístup k OSM stisknéte kterékoliv ovladaci tlačitko (EXIT, <, >, -, +).

	Hlaví nabídka	Dilčí nabídka
EXIT (Konec)	Ukončí nabídku OSM.	Vystup do hlavní nabídky ovládacích prvkú OSM.
POZNÁMKA:	Ukončuje nabídku OSM, a aktivujé nabídku OSM, pokud je OSM vypnuto.
CONTROL(OvláDACÍ prvek)	Posunje vyznáčenouoblast vlevo nebo	Posunje vyznáčenouoblast vlevo nebo
	vpravo a vybirá Jednuz dílčich nabídek.	vpravo a vybirá jedem z ovládacích prvkú.
POZNÁMKA:	Je-li nabídka OSM vypnuta, slouží k rychléumunistavení jasu.
CONTROL(OvláDACÍ prvek)-/+	Bez funkce.	Posunje pruhsměrem udávanýtmólčitky - nebo + a tasknižuje nebo zvyšujehodnotu nestavení.
POZNÁMKA:	Deaktivujé nabídku OSM a -Pokud je zapnutarychlé volba - upravujé kontrast.
SELECT/SBMODE(Vyber/SBMODE)	Vstupuje do dílči nabídky.	Bez funkce.
POZNÁMKA:	Když je OSM vypnuto, bude sloužit jako funkčnítólčítko funkce SuperBright (SB - "super jas").

UPOZORNENI

RIZIKO URAZU ELEKTRICKYM PROUDEM · NEOTVIRAT

UPOZORNENI: Z DUVODU SNIZENI RIZIK URAZU ELEKTRICKYM PROUDEM NEODNIMEJET KRYT (NEBO ZADNI CAST). UVNTR SE NENAHZEJI DILY, DO KTERYCH UZIVATEL MUZE ZASAHOVAT. SERVIS SVERTE KVALIFIKOVANE OSOBE.

Tento symbol upozornjue uživatele na neizolované napěti v rámci Jednotky, jehož intensiza muže být dostatečné vysoká, aby zpusobila uraz elektrický proudem. Jakýkoli kontakt s libovoiným dílem uvnít Jednotky je proto nebezpećné.

Tento symbol upozornuje uživotele na dulezitou lituratur tykajici se provozu a udrzby法律责任dodan poustečné s tímto zařizením. Chcete-li prědejít problemūm, doporučujeme pečíve protěcenì příslužněch materiúl.

V balení* monitoru Diamond Pro 930SB by se měly nacházet následujíci položky:

Monitor Diamond Pro 930^SB s naklapěcím a otočným podstavcem
Napajeci snura
- Statický signalí kabel
Uživotelská príručka
Sales Office List
- CD-ROM obsahuje kompletné uživatelskou príručku ve formátu PDF a soubory pro systém Windows (soubor INF a barevný profil). Pro zobrazení kompletné uživatelské príručky musité mít na počitači naintalovanou aplikaci Acrobat Reader 4.0.

• Puvodni karton a balíc material si uschovejte pro prípadnou prépravu monitoru.

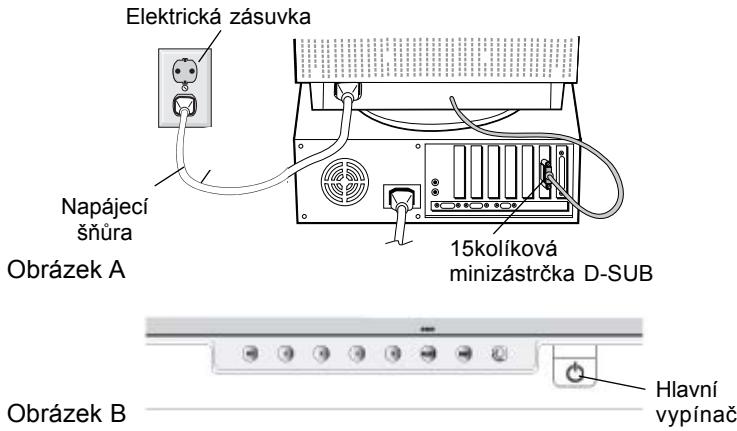

Monitor Diamond Pro 930^SB pripojite k systemu nasledujicim postupem:

1. Vypněte počitač a monitor Diamond Pro 930SB
2. V przypadě nutnosti nainstalujte grafickou kartu. Dalá informace naleznete v przyručce grafické karty.
3. PC: V systému prípojte 15kolíkovou minizástrčku D-SUB signálniho kabelu ke konektoru grafické karty (Obrázek A). Dotáhněte všechny šrouby.
4. Připojtte napájecí šnúru jederím koncem k monitoru Diamond Pro 930^SB a druhý konec zapojte do elektrické zásuvky (Obrázek A).
5. Zapněte monitor (Obrázek B) a počitač.
6. Soubor INF systému Windows 95/98/2000/Me/XP pro monitor se nachází na disku CD-ROM, který je součástí dodávky.
7. Tím je instalace dokoněna.
   POZNÁMKA: Více informaci naleznete v kompletní uživatelské príručce na CD ROM.

	Hlavní nabídka	Dilčí nabídka
	Uživotel si může vybrat mezi funkcemi VYPNUTY REŽIM SB, REžIM SB 1 a REžIM SB 2. Pří první stisknutí tlacítka je indikován aktuálné režim SB. Pokud tlacítko stiskete znovu během tří sekund, změné se daný REžIM SB na další REžIM SB. Pokud je například aktuálné režim VYPNUTY REžIM SB a tlacítko je stisknuto dvakráť během tří sekund, změné se REžIM SB na REžIM SB 1, atd. Teplota barvy v každém režimu SB se serizuje pomoci príslušného ovládoní barev kromě režimu sRGB, ježné barevné nastavení nelze měnit. Když je prístroj vypnut, nastaví se do režimu VYPNUTY REžIM SB.
	Super Bright Mode OFF: pro textový obsah (normálné používányí)
	Super Bright Mode-1 ON: pro obrázky
	Super Bright Mode-2 ON: pro pohyblívy obraz, například filmy na DVD
RESET (Obnovit)	Všechny ovláDACÍ	Obnoví původní nata- prvy v označné
	rabíce se vrátí do původního nastavení od výrobce.	obládacího prvku na hodnotu nastavenou z výroby.
POZNÁMKA:	Stiskete-li RESET v hlavní nebo dlěć nabíde, objév se dialog s varovámím, který umožné funkci "reset" zrušit.

Když je funkce tlacítka pro rychly pristup Hot Key nastavena na "ZAP", pristup k OSD je mozný pouze pomoci tlacítka "EXIT".

Ovladaci prvky -Pokračovani

Pvky pro ovladani jasu a kontrastu

Brightness (Jas): Nastavujé celkový jas obrazu a pozář obrazovky. Contrast (Kontrast): Nastavujé jas obrazu vzhledem k pozář.

Degauss (Demagnetizace): Zabrańje tvořeni náhodnych magnetickych polí, která ruší správné snímání elektronovych paprsku a má špatné vliv načistotu barev, ostrost a konvergenci. Při aktivaci těto funkce začne obraz skákat a vlinit se, protože obrazovka se demagnetizuje.

Upozornéni: Funkci demagnetizace používejte s minimálím casovým odstupem 20 minut.

Prvy pro ovladani velikosti a polohy

Left/Right (Vlevo a vpravo): Posune obraz horizontalé (vlevo nebo vpravo).

Down/Up (Nahoru a dolü): Posune obrz vertikálné (nahoru nebo dolü).

Narrow/Wide (Zúžit nebo rozsīrìt): Horizontálí zmenění nebo větěséní velikosti obrazu.

Short/Tall (Zkrátit a prodloužit): Zmenşeni nebo zvětşeni vertikánlího rozměru obrazu.

RGB Color Control System (Systém nastavení barev)

Přednastavené barvy slouží k vybru požadovaného nastavení barev.
Liša je nahrazena vybraným nastavení barev. Pri vyrobě je každému
barevnému nastavení priřazena hodnota v Jednotkách Kelvin. Pri
úpravě nastavení se mistro označeni Kelvin objeví Custom (Vlastní),
kromě režimu sRGB.

Red, Green, Blue (Červena, zelená, modrá): Color Control System snizuje nebo zvyšuje intenzitu Červéne, zelené a modré na monitoru, a to podle toho, která je vybrána. Na obrazovce se objeví změna barvy a na listák je vidět směr (zmenění nebo zvětěsényi intensity barev).

Režim sRGB: Režim sRGB poskytuje obr svhodnám nastavením barev. Červenou, zelenou a modrou barvu, jas a kontrast nelze měnit samostatné.

Color Temperature Adjustment (Nastavení barevné teploty): Nastavuje barevnou teplotu obrazu.

Prvky pro ovladani geometrie

Nabidka Geometry Controls (Prvky pro ovladani geometrie)

Ovladače Geometrie umožnjuí nastavení zakřivení nebozkosení bočnich stran zobrazení.

Sides In/Out (pincushion) (Strany dovnitr a ven /poduškovité zkresleni/): Zmenšuje nebo zvětsuje zaoblení zobrazení směrem dovnitř nebo ven.

Sides Left/Right (pincushion balance) (Strany vlevo a vpravo /vyrovnáí zakrivení/): Zmenšuje nebo zvětsuju postranní zaoblení dolea nebo doprava.

Sides Tilt (parallelogram) (Nakloněni stran /zkosení/): Zmenšuje nebo zvětsuje sklon stran dolea nebo doprava.

Sides Align (trapezoidal) (Vyrovnáí stran /lichobězníkové zkreslení): Vyrovnáva spodní Čast obravky podle její horní Časti.

Rotate (raster rotation) (Natočit /natočeni rastru/): Natoć celou obrazovku ve směru nebo proti směru hodinovych ručićek.

Korekce rohú: Umožnjuve vám upravit geometrii rohú vašeho displeje – nahоře nebo dole.

Tools 1 (Nastroječ. 1)

Moiré Cancellation (Zrušeni moäre): Moaré je vlinyt vyorek, ktery se někdy objevuje na obrazovce. Vzorek se opakuje a prěkryva jako zvlné obrazy. V některych aplikacích je vlinyt vyorek zřetelnějsi. Pro snížení moaré nastavte uroven pomoci ovladacích prvkú -/+

Linearita: Tato volba vám umožnju upravit mezery mezi rádky plochy na obrazovce. Üçelem tohoto ovládní je zajistit,Že Jednopalcovk kroužek je opravdu Jednopalcovy, at'je umistěn kdekoli na obrazovce. Neilepši zpùsob, jak určit vertikálni linearitu, je:

• Nakreslete horizontalé cáry, které budou stejné daleko od sebe, s pomoci nějaké aplikace kreslení, která má pravítko.
• Použijte ovladání Vertikálni vyrovnáni pro upravu Čar v horní a spodní Časti obrazovky.
• Použijte ovládání LINEARITA (VER.) pro upravu mezer mezi Čarami u středu a v horní Časti obrazovky.

Konvergence: Promení vsechny tfi barvy (Č, Z, M), aby vytrovily jegnu barvu (bílou). Ücèlem títo regulace je zajistit,Že bīla Čára nakreslená na obrazovce je co nejostřejí a nejjasnéjsi.

• Použijte ovládání KONVERGENCE (HÖR.) pro upravu nasměrováni Čar ve směru nahoru / dolů.
• Použijte ovládání KONVERGENCE (VER.) pro upravu nasměrováničar ve směru doleva / doprava.

GlobalSync Control (Ovladač GlobalSync): Eliminuje vady obrazu, které mohou být zpúsobeny magnetický polem Země. Nacházité-li se v dílěch nabídákach (GLOBALSYNC, TOP LEFT, TOP RIGHT, BOTTOM LEFT nebo BOTTOM RIGHT), použijte ovládací privky -/+ pro jemné doladěné Korekci GlobalSync.

OZNÁMKA: Společnost Mitsubishi doporučuje, aby se šeřízení GlobalSync provedlo se spustěnou běžnou aplikácí, jak je tabulkový nebo textový procesor.

Tools 2 (Nastroje c. 2)

Language (Jazyk): Nabídka OSM je k dispozici v 6 jazycích.

OSM Position (Poloha OSM): Na obrazovce lze zvolit požadovanou pozici nabídky ovládacích prvkú OSM. Výběr polohy OSM umožnjuje nastavit umistěné ovládací nabídky OSM na střed, vlevo nahoru, vpravo nahoru, vlevo dolů nebo vpravo dolů.

OSM Turn Off (Vypnuti OSM): Nabídka ovláDACICH prvkú OSM zústane zobrazena, dokud se používa. V dlící nabídce OSM Turn Off (Vypnuti OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM od posledního stisknutí tlacítka. Přednastavené volby jsou od 5 do 120 sekund.

OSM Lock Out (Uzamčeni OSM): Tento ovladací prvek znemožnjupe prístup ke všem funkám OSM, kromě jasu a kontrastu. Pri poskusu o aktivaci ovladání OSM v režimu uzamčeni se na obrazovce objeví sdělení, ze funkce OSM jsou uzamčeny. K uzamčeni funkéri OSM, stisknéte a podržte současné tlačítka SELECT a+. Ke zrušeni uzamčeni funkéri OSM, stisknéte a podržte současné tlačítka SELECT a+.

Režim systemd IPM Off (IPM vypnuto):

Enable (Aktivovat): System IPM je aktivní a používají se všechny urovně úspory energia.

Disable (Deaktivovat): Režim Off (Vypnuto) se u IPM nepoužíva.

POZNÁMKA: U standardních systémů a grafických karet nastavení ENABLE od vyrobce něměře.

POZNÁMKA: Pokud používáte hlášeni "No signal", nenechávejte monitor zapnutý. Zobrazené hlášeni "No Signal" by mohlo způsobit vypálení obrazu na obrazovku.

Ovladani EdgeLock: Používáni vaseho monitoru pri nestandardním načasování může zpùsobovat, ze obrázky budou vypadat tmavší než normálne nebo bude docházet k distorzi barev. Použití EdgeLock upraví obrázky do jejich normániho stavu.

Horká tlacíka: Tato volba vám umožnju peužívat tlacíka «/» pro regulaci jasu a tlacíka -/+ pro regulaci kontrastu. Když je funkce tlacíka pro rychly pristup Hot Key nastavena na "ZAP", pristup k OSD je možný pouze pomoci tlacíka "EXIT".

Factory Preset (Nastaveni od vyrobce): Volba Factory Preset umožnju vrátit většinu nastavení ovláDACích prvků OSM na hodnoty nastavené od vyrobce. Objíve se dotaz s upozorněím, zda se chcete vrátit k púvodnímu nastavení věsch funkéri (ALL). Jednotlivá nastavení lze vrátit na hodnoty nastavené od vyrobce označením príslušného ovláDACÍHO prkU a stisknutím tlacítka RESET.

Information (Informace)

Display Mode (Režim zobrazeni): Ukáže aktuálnínastavení režimu a frekvence monitoru.

Monitor Info (Informace o monitoru): Zobrazi model monitoru a jeho sereiové cislo.

Refresh Notifier (Upozorněni na obnovovaci frekvenci): Je-li obnovovací frevence monitoru príliš nízká, objéví se na obrazovce zpréva. Dalí informace najdete v príručce ke grafické kartě nebo v príručce systému.

Vyrobek ENERGYSTAR

Jako partner ENERGYSTAR,

určila společnost NEC-Mitsubishi Electronics Display of America, Inc., ze tento produkt splüuje požadavky směrnica ENERGYSTAR pro efektivné vyuzité energia. Znak ENERGYSTAR nepředstavujé schvaleni EPA pro jakýkoli vyrobek nebo služby.

Provozní tokyny

Bezpečnostní opatřěné a udžrba:

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsoužádné součástky, které by mohl uživotel ovládat. Pri otvirání nebo odstražovány krytú se vystavujete nebezpeci urazu elektrickým proudem a jinym rizikum. Veskeré zásahy tohoto druhu prěnechejte odborníkum.

• Používejte monitor v Čistém a suchém prostředí.

• Dbejte na to, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody.
• Do mezer obalu nezasouviejte Žádné predměty. Mohly by se dotknout nebezpečných Častí pod napětím, což muže zpúsobit uraz elektrickým proudem, požár nebo selhání zařizení.
• Na napajeci šnūru nepokládejte Žádné těžké predměty. Poškození izolace muže zpùsobit uraz elektrickým proudem nebo požár.
• Neumístúje výrobek na šikmé ani nestabilné vozíky, stojany nebo stoly; monitor se muže pádem vázné poškodit.
• K prerušeni prífvodu elektrické energia je nutno odpojit kabel ze zásuvky elektrického napěti.
  Kdyz budete zařizení Diamond Pro 930 ^SB provozovat v zemích EU - kromě VB - se zdrojem str. el. napěti 100 - 240 V, používejte el. napájecí kabel, který je součástí dodávyk.

Ve všech ostatních prípadech používejte el. napájecí kabel, který odpovidá napěti zásuvky střidavého proudu, je schvaléný podle bezpečnostních norem Vaši země a splůuje ustanovení těchto norem.

• Ve Velké Británii se smí používat k totuto monitoru jen šnūrachavalena BSe zalitou zástrčkou a s Černou pojistkou (5 A). Neni-li napájecí šnūrapribalena, spoje se prosímsdodavatelem.
• Pri provozu monitoru Diamond Pro 930^SB v siti s napetim 220 - 240 V v Australii pouzivejte sitovou dodavanou s monitorem.
• Ve všech ostatních prípadech používejte napájecí šnúru, která se shoduje se střidavým napětím zásvuky a která vyhovuje bezpečnostním predpisùm dané zěme.

Cisteni monitoru

Na skleněném (CRT) povrchu tohoto monitoru se nachází speziálné vrstva, která eliminuje odrazy a statickou elektrinu. Kvúli jemné vrstve na skleněném povrchu používejte neabrazivné hadřík, který nepoustí vlákna (bavlněné nebo obdóný) a používejteneutralné, neabrazivné Čistici prostředky bez obsahu alkoholu, které odpuzují prach. Vyžaduje-li si obrazovka dukladnéjsí vyčistěné, naneste jemné neutralné Čistici prostředek a vodu prímo na jemné hadřík a po vyždímány jej použijte na vyčistěné skleněného povrchu. Pravidelné monitor Čistěte.

UPOZORNÉNÍ: Následující chemikálie poškozují pri Čištěné skleněného povrchu CRT: Benzen,ředidlo, kyselé/zásadité Čištěné prostředky, Čištěné prostředky s brusnám práškem nebo alkoholem, Čištěné prostředky s antistatickou príměsí a Čištěné prostředky pro lestěné.

V níze popsanych prípadech je nutno okamžitě odpojit monitor ze sítě a privolat odborného technika:

• Dojde-li k poskození napájecí šnúry.
  Dostane-li se do monitoru kapalina nebo cizi predmety.
• Byl-li monitor vystaven desti nebo vode.
• Pokud monitor upadne nebo se poškodi jeho obal.
• Pokud monitor rădně nefunguje, prěstože jste dodrželi všechny poukyny.

Zajistěte kolem monitoru opodvédajíc odvětrávní, aby se nepřehríval. Nezakrývejte větrací otvory a neumistúje monitor do blízkosti topidel a jinych tepelnych zdrojú. Nepokládejte na monitoržádné prědměty.
- Konektor napajeci šnúry je hlavním prostředkem pro odpojení systému od prívodu elektrického napětí. Monitor je třeba nainstalovat blízkó elektrické zásuvky, k níž mate snadné pristup.
- Při dopravě a manipulaci zacházejte se zařízením opatrné. Obal uschovejte pro prípadnou prepravu.

SPRAVNYM UMISTENÍM A NASTAVENÍM MONITORU MÜZETE PREDEJIT UNAVE OCI, BOLESTEM RAMEN A SİJE. PRI UMISTOVÁNI MONITORU POSTUPUJTE PODLE NASLEDUJICICH POKYNU:

Umistete monitor do takové vysky, abyste horní cást obrazovky meli mirné pod urovní oci. Pohled na střed obrazovky by měl směrovat mirné dolů.
- Doporučena minimálné vzdálenost monitoru od očí je 40 cm, maximálné 60 cm. Optimálné vzdálenost je 50 cm.
- Pri práci zaměřujte zrak pravidelné na nějaký prěděmt vzdálený nejmné 6 m. Casto mrkejte.
- Umistete monitor v uhlu asi 90^ k oknu a jinym svetelnym zdrojum tak, aby se neodražely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodražela stropni svetla.
- Gestlize kvuli světelnám odrazúm vidíte na obrazovku s obtížemi, používejte antireflexné filtr.
- Jas a kontrast nastavte tak, aby byla zajistěna optimánlí citelnost.
- Používejte stojan na dokumenty, který umistǐte v blízkosti obrazovky.
- Obrazovku nebo referencni material, se kterym pracujete, umistete prd sebe, abyste pri psanico nejmene otaceli hlavou.
- Chod'te pravidelné na prohlídky k očnímu lékáři.

Ergonomika

Pro maximálí ergonomickou pohodu doporučujeme:

• Nastavujte jas tak dlouho, dokud nezmír rastr na pozárid.
• Nenastavujte ovladače kontrastu na maximum.
• Pri standardnich signálech vyuzívejte výrobcem nastavenou velikost a polohu.
• Použijte prědem nastavené barvy a ovláDACÍ privky stran obrazu (Left/Right).
• Používejte neprokládané signály s vertikálné obnovováci frekvencí v rozsahu 75 - 160 Hz.
• Nepoužívejte primárne modrou barvu na tmavém pozadi; je špatné vidět a zpúsobuje unavu očí v dusledku nedostatečného kontrastu.
• Neumist'ujte monitor do blízkosti yvsokokapacitnich transformátoru, elektromotoru a podobn'ych zařizení, jako jsou externíroduktoryneboventilatóry, kterévytváři silné magnetické pole.
• Umistěte monitorPokud možno obrazovkou k vychodu. Minimalizujete tak púsobéni zemského magnetického pole.
• Otácenim zapnutého monitoru muze dojít k rozladěné barev. Potom je třeba monitor alespoř na 20 minut vypnout a teprve po opětném zapnutí barvy znovu vyladit.
