NÁVOD K OBSLUZE WEM1042 Ferm

HU Eredeti használati utasítás fordítása 81
CS Překlad původního návodu k používání 88
SL Preklad pôvodného návodu na použitie 95
PL Tłumaczenie instrukcji oryginalnej 101
LT Originalios instrukcijos vertimas 109
LV Instrukciju tulkojums no originālvalodas 116
ET Algupärase kasutusjuhendi tõlge 123
SR Prevod originalnog uputstva 129
BS Prevod originalnog uputstva 129
RU Перевод исходных инструкций 136
BG Оригинална инструкция 144

Fig. 1

1 2 3 4 5 6 7 8 9 DECREASE INCREASE

Fig. 2

10

Fig. 3

1 2 3 4 60-70° 5

ARC WELDER 40 - 100A

Císla v textu se odvolávají na diagramy na stranách 2+109

Pro vaší vlastní bezpecnost a pro bezpecnost ostatních vám doporucujeme, aby jste si pred požitím pily pozorne precetli tento návod k použití. Tento návod k použití adokumentaci k pile si odložte pro pozdejší použití.

Úvod

Proces tavného svarování je založen na tom, že pod vlivem dodaného tepla se opracovávaný materiál roztaví. Používá se zde svárecí materiál (elektrody) stejne jako u svárení elektrickým obloukem. Svar vzniká po ztuhnutí.

Potrebné teplo se získá elektrickým obloukem mezi elektrodou a obrobkem. Proces svárení vyžaduje vysoký proud (40-100 A) s relativne nízkým napetím (10–48 V). Transformátor ve svárecím prístroji zabezpecuje snížení napetí síte (230 V).

Agregát není vhodný pro živnostenské nasazení!

Obsah

1. Informace o stroji
2. Bezpecnostní pokyny
3. Upevnení príslušenství
4. Obsluha
5. Servis a údržba

1. INFORMACE O STROJI

Technické údaje

Napetí 230 V \~

Frekvence 50 Hz

Napetí zapalování 248 V

Tlouštka elektrod 1,6 - 2,5 mm

Hmotnost 13.2 kg

Rozmery 290x195x170 mm

Tepelná pojistka 120°C ± 5°C

Elektricky kabel H07RN-F, 3G x 1,5 mm ^2

Svárecí kabel H01N2-D1 x 10 mm ^2

Obsah balení

1 Návod k použití
1 Bezpecnostní predpisy
1 Zárucní list

Zkontrolujte, jestli pri preprave nedošlo k poškození prístroje, priložených soucástí nebo príslušenství.

Informace o výrobku

Obr. 1

1. Kontrolka teploty
2. Vypínac
3. Otocný knoflík pro nastavení intenzity proudu
4. Svárecí kabel s držákem elektrody
5. Uzemnovací kabel s príslušenstvím
6. Gumová nožicka
7. Rukojet
8. Ventilacní pruduchy
9. Drátený kartác/oklepávadlo
10. Svárecí maska
11. Elektrody

Stul: nastavení a použití

∅ elektrody (mm) Intenzita proudu (A) Vhodné krome jiného pro:

1.6	45-55	Tlouštka materiálu ^2 2 mmOprava mopedu/kola
2	50-75	Tlouštka materiálu 2-3 mmOprava držáku na zdi
2.5	70-100	Tlouštka materiálu 4-5 mmZahradní plot, zahradní hracky
3.2	95-150	Tlouštka materiálu 6-7 mmPrístrešek pro auto, garáž
4	130-220	Tlouštka materiálu 8-12 mmKonstrukce (težká)
5	190-250	Tlouštka materiálu ^3 12 mmKonstrukce (velmi težká)

2. BEZPECNOSTNÍ POKYNY

Vysvetlení symbolu

Výstraha! Přečtěte si návod k používání

Oznacuje riziko osobního zranení, ztráty života nebo poškození nástroje v prípade nedodržení pokynu v tomto návodu.

Oznacuje nebezpecí elektrického šoku.

Vyjmete zástrcku ze síte.

Udržujte okolo stojící osoby v dostatecné vzdálenosti.

Chránit proti déšt

Noste bezpecnostní brýle a ušní ochranu.

Noste ochranné rukavice.

Behem svárení vždy používejte svárecí ochrannou masku

Používejte ochranný odev

EN60974-6 Norma pro svárecí prístroje pro manuální svárení kovu obloukem s omezeným výkonem.

Držák elektrody

Koncovka uzemnení

Klesavé napetí

Jednofázový transformátor

Napájecí obvod, počet fází (například 1 nebo 3), symbol střídavého proudu a jmenovitá frekvence (například 50 Hz nebo 60 Hz)

Prumer elektrody

Maximální efektivní napájecí proud

Intenzita sekundárního proudu v ampérech

Maximální stanovená doba svařování v přerušovaném režimu

Maximální stanovená doba svařování v nepřetržitém režimu

IP21STrída ochrany. Utesneno vuci predmetum do 12 mm a proti kolmému kapání vody. Prerušení s kontrolou vody.

Trída izolace

Zahajovací napetí ve voltech

Napetí síté ve voltech

Hodnoty konvenčního napětí při zatižení

Klasifikace dle EMC v souladu s normou IEC 60974-10

• Uživatel stroje musí být poucený o použití a obsluze stroje.
• Zajistete dobre osvetlené a cisté pracovní prostredí.
• Pred provádením údržby stroje vždy vytáhnete zástrcku z elektrické zásuvky.
• Když stroj opouštíte, vytáhnete zástrcku z elektrické zásuvky.
• Stroj nepoužívejte, dokud není stroj úplne poskládaný a nainstalovaný podle popisu v tomto návode.

• Riziko elektrického šoku: Elektrický šok způsobený svařováním může způsobit smrt. Nesvařujte za deště či ve sněhu. Používejte suché izolační rukavice. Nesahejte na elektrody holýma rukama. Nepoužívejte vlhké či poškozené rukavice. Chraňte se před elektrickým šokem tak, že se izolujete od obrobku. Neotvírejte kryt zařízení.
• Riziko představované výpary vznikajícími při svařování: Vdechování výparů ze svařování může být zdraví nebezpečné. Udržujte hlavu mimo výpary. Používejte zařízení v otevřených prostorách. K odstranění výparů použijte ventilátor.
• Riziko představované jiskrami vznikajícími při svařování: Jiskry vznikající při svařování

mohou způsobit výbuch či požár. Udržujte hořlaviny mimo oblast svařování. Nesvařujte v blízkosti hořlavin. Jiskry vznikající při svařování mohou způsobit požár. Mějte v dosahu hasicí přístroj a zajistěte dohled osoby, která jej v případě potřeby použije. Nesvařujte sudy ani jakékoliv uzavřené nádoby.

- Riziko představované svařovacím obloukem: Paprsky oblouku mohou popálit oči a způsobit poranění pokožky. Používejte kuklu a ochranné brýle. Používejte ochranu uší a oděv s límcem. Používejte svářecí kuklu s filtrem s odpovídajícím stíněním. Používejte kompletní ochranu těla.

- Rizika představovaná elektromagnetickými poli: Svařovací proud vytváří elektromagnetické pole. Nepoužívejte, máte-li chirurgické implantáty. Svářecí kabely nikdy neovíjejte okolo těla. Kabely vedte vedle sebe.

- Svárení zpusobuje jiskry a horký kov. Nezapomente, že to tvorí požární riziko a odstrante z pracovního prostredí všechny horlavé predmety.

- Zabezpecte dobrou ventilaci pracovního prostredí. Pri svárení se uvolnují plyny, které jsou nebezpecné pro zdraví.

- Nesvarujte nádoby nebo trubky, které obsahují nebo by mely obsahovat horlavé kapaliny nebo plyny (nebezpecí požáru nebo exploze).

- Nesvarujte materiály, které byly vycišteny vysoce horlavými kapalinami nebo mají natrené povrchy (pravdepodobnost uvolnení nebezpecných plynu).

- Nepracujte v mokrém nebo vlhkém prostredí a nesvárejte v dešti.

• Vždy si chrante oci dodanou svárecí maskou.

- Používejte rukavice a ochranný odev, který musí být suchý a neznecistený olejem nebo jinými necistotami.

- Struska, kterou je treba odštípnout, je nekdy rozpálená a muže pri odstranování zpusobit vážná zranení ocí. Vždy používejte ochranné brýle a rukavice.

- Behem svárení muže vaši pokožku spálit ultrafialové zárení. Proto vždy používejte vhodný ochranný odev.

- Behem svárení a chlazení vašeho obrobku se muže obrobek kvuli namáhání deformovat. Toto mejte vždy na pameti.

• Smí se používat jen svarovací vodice, které jsou v rozsahu dodávky (O/ 10 mm² prýží chránené svarovací vodice).
• V prostorách ohrožených nebezpecím požáru a výbuchu platí zvláštní predpisy.
• Svarované spoje, které jsou vystaveny velkému namáhání a musí splnovat urcité bezpecnostní požadavky, se smí provádet jen zvlášt vyškolenými a zkoušenými sváreci. Napríklad: tlakové kotle, kolejnice, závesná zarízení návesu atd.
• Pozor: pripojujte uzemnovací svorku vždy co možná nejblíže ke svarovanému místu, także svarovací proud muže probíhat nejkratší možnou cestou od elektrody k uzemnovací svorce. Nikdy nepripojujte uzemnovací svorku s telesem svarovacího agregátu! Nikdy nepripojujte uzemnovací svorku na uzemnené soucásti, které jsou príliš vzdáleny od obrobku, napr. na vodovodní trubku v jiném rohu místnosti. Jinak by mohlo dojít k tomu, že se poškodí systém ochranného vedení v místnosti, ve které svarujete.
• Zabezpecení prípojek k sítové zásuvce musí odpovídat predpisum (VDE 0100). Ochranné kontakty zásuvek smí být zabezpecený (pojistkami nebo ochrannými spínaci vedení) s max. 16A(Typy a technické údaje: RT14-20, O/10 x 38, AC 400 V 16A. IEC 60269. Málo aktivní. Výrobce: Chint). Vyšší jištení mohou mít za následek požár vedení, príp. poškození budovy.

Elektrická bezpecnost

Stroj okamžite vypnete, pokud: je chyba v elektrické zásuvce, napájecím kabelu nebo pokud je poškozen kabel.

• je vadný vypínac.

• vidíte dým nebo cítíte zápach zpusobený spálenou izolací.

• Presvedcte se, že zapojení svárecího prístroje a elektrické instalace je rádne provedeno. Nebezpecí elektrického šoku muže ohrozit život.

• Vždy zabezpecte dobré spojení držáku elektrody a koncovky uzemnení.
• Nedovolte, aby se elektrické kabely znicily tažením. Pred presunutím svárecího prístroje odpojte kabely.

• Vyhnete se kontaktu s elektricky vodivými cástmi svárecího prístroje, držáku elektrody a koncovky uzemnení.

• Vždy zkontrolujte, zda napetí ve vaši sítí odpovídá hodnote na typovém štítku prístroje.

• Pri výmene kabelu nebo zástrcek: Staré kabely a zástrcky odhodte okamžite po jejich výmene za nové. Vložení uvolnené zástrcky do zásuvky je nebezpecné.
• Pro všechny svárecí prístroje pracující na 230 voltu použijte nejméne 16 ampérovou pojistku.
• Pri použití prodlužovacích kabelu: Používejte pouze schválené prodlužovací kabely vhodné pro napájení tohoto prístroje. Jádro musí mít prumer nejméne 1,5 mm². Pokud je prodlužovací kabel na cívce, úplne ho odrolujte.
• Práce na strane sítového napetí, napr. na kabelech, zástrckách, zásuvkách atd. nechte provést jen odbornými elektrikári.

3. UPEVNENL PRLSLUŠENSTVL

Pri montáži príslušenství se presvedcte, zda byla vytáhnuta zástrcka z elektrické zásuvky.

Upozornení! V závislosti od podmínek elektrické síti v prípojném bode, zdroj svarovacího výkonu muže rušit dodávku elektriny jiným uživatelum. Pokud máte pochybnosti ohledne této otázky, odpoved byste meli hledat u dodavatele elektrické energie.

Instalace prístroje

• Nasadte držáky na svárecí masku, dokud nezapadnou.
• Svetlé sklo (ochranné sklo) umístete pred tmavé svárecí sklo. Obe skla nasunte na prední stranu otvoru.
• Presvedcte se, že skla jsou umísteny tak, že pres otvory nemuže precházet žádné (škodlivé) svetlo.
• Když se výhled na obrobek behem svárení stane nedostatecným, vymente svetlé

ochranné sklo. Výmena tmavého svárecího skla je omnoho dražší než výmena svetlého ochranného skla.

Upevnení nových elektrod

Elektroda pozustává z kovového jádra uloženého v pouzdre. Na jednom konci není jádro elektrody pokryto pouzdrem.

• Zatlacte rukojet držáku elektrody proti pružine.
• Elektrodu vložte nepokrytým koncem (+/- 2 cm) do držáku elektrody. Presvedcte se, že nekrytá cást je v dobrém kontaktu s kovovými cástmi držáku elektrody (elektroda není zatlacená príliš hluboko v držáku elektrody).
• Uvolnete rukojet príchytky. Elektroda je tím upevnena.

Poznámka! Nedovolte, aby elektroda shorela do délky menší než +/- 5 cm kvuli prehrátí a/nebo deformaci držáku elektrody. Shorenou elektrodu by bylo težké vyjmout.

Stisknete príchytku držáku elektrody proti pružine, aby vyhorená elektroda mohla z držáku vypadnout.

Poznámka! Elektrodu nevyjímejte z držáku rukou. Elektroda je velmi horká!

Poznámka! Dávejte pozor, kam vyhorená elektroda padne, abyste zabránili riziku požáru a možného zranení.

4. OBSLUHA

Pred použitím:

a. Všeobecné informace o svárení elektrickým obloukem
b. Elektroda
c. Ochranný odev
d. Chránic obliceje
e. Pracovní prostredí

a. Všeobecné informace o svárení elektrickým obloukem

Dokud se oblouk udržuje, elektroda se bude tavit a tím dodávat nezbytný svárecí materiál na cásti, které je treba spojit. Vzdálenost mezi elektrodou a

obrobkem musí být co nejmenší (približne 1,5 - 4 mm), v závislosti od prumeru a typu elektrody. Proud

potrebný pro svárení se dodává ze svárecího prístroje. Energie, kterou potrebuje svárecí prístroj, závisí od práce, která se bude delat. Presvedcte se, že elektrody jsou úplne suché, protože vlhkost na nich zpusobuje problémy. Pokud se elektroda prilepí behem svárení k obrobku, intenzita proudu je nastavena príliš nízko.

b. Elektroda

- Elektroda pozustává z kovového jádra uloženého v pouzdre. Pouzdro má nejduležitejší smysl chránit tavnou lázen a prenášené kapicky proti kyslíku a dusíku v okolním vzduchu. Elektroda se behem svárení taví. Cást pouzdra se vyparuje, aby se vytvoril ochranný plynový štít. Cást pouzdra vytéká do tavné lázne (je lehcí než ocel) a taky chrání chladnoucí svar. Po vychlazení toto pouzdro ztuhne, ale lze ho snadno ze svaru odstranit.

- Selektrodami manipulujte opatrne, aby se pouzdro nezlomilo. Presvedcte se, že elektrody jsou úplne suché, proto je uschovávejte na míste, kde není vlhkost.

- Je velmi duležité použít správnou elektrodu, aby byl vytvoren dobrý a pevný svar. V mnoha prípadech bude pro vaši práci vhodná univerzální elektroda. Obal elektrody uvádí, ve které pozici je možné provádet svárení s danými elektrodami (nad hlavou, smerem dolu atd., což bere v úvahu rychlost tavení elektrody). Samostatné elektrody jsou komercne dostupné pro svárení ruzných typu nerezové oceli a slitiny. Obratte se na svého prodejce, aby vám poradil pri výberu správné elektrody.

c. Ochranný odev

Používejte odev, který vás úplne zahalí, abyste minimalizovali riziko spálení pokožky ultrafialovým zárením nebo vystríknutým kovem. Nejlépe je použít bavlnený overal, svárecí rukavice a ochranné boty. Ujistete se, že odlítnuté kapky ze svárení nemohou skoncit v rukavicích nebo botách.

(Kožená) svárecí zástera zastaví horení a jiskry, které mohou poškodit overal.

d. Ochrana obliceje

Obr. 2

Použijte dobrou svárecí masku s (tmavým) svárecím sklem a ochranným sklem. Zkontrolujte, zda jsou obe skla správne namontované (dobre upevnené a nepropouštející žádné svetlo).

Svárecí maska chrání svárece pred zárením, teplem a úlomky, které se uvolnují behem procesu svárení. Zároven snižuje inhalaci výparu ze svárení.

Neviditelné ultrafialové paprsky zpusobují takzvané “svárecské záblesky”. Ty vznikají již po nekolika vterinách dívání se do elektrického oblouku.

Chrante se pred nebezpecnými efekty svetelného oblouku a vzdalte osoby, které se nezúcastní práce, nejméne do vzdálenosti 15 m od svetelného oblouku.

Také osoby nebo pomocníci nacházející se v blízkosti svetelného oblouku musí být pouceny o nebezpecích a vybaveny potrebnými ochrannými pomuckami. Když je zapotrebí, postaví se ochranné steny.

e. Pracovní prostredí

- Zajistete dobre ventilované pracovní prostredí. Pri svárení se uvolnují plyny, které jsou nebezpecné pro zdraví.

- Zpracovního prostoru odstrante všechny horlavé predmety. Svárení zpusobuje jiskry a horký kov.

- Presvedcte se, že v blízkosti pracovního prostoru je k dispozici chladící voda. Nenechávejte práve svarené (horké) obrobky na pracovišti bez dozoru. Pred opuštením pracovište obrobek vychladte. Ochrana proti zárení a popáleninám.

- Na pracovišti musí být umísteny tabule poukazující na nebezpecí poškození ocí "Pozor! Nedívat se do plamene!" Pracovište je nutné pokud možno odstínit tak, aby se chránily osoby, které se nacházejí v blízkosti. Nepovolané osoby se musí vzdálit od svarovacích prací.

- V bezprostrední blízkosti stabilních pracovišt by steny nemely být svetlobarevné a lesklé. Okna se musí zajistit nejméne až do výše hlavy proti propouštení nebo zpetného zrcadlení zárení, napr. vhodným náterem.

Uvedení do provozu

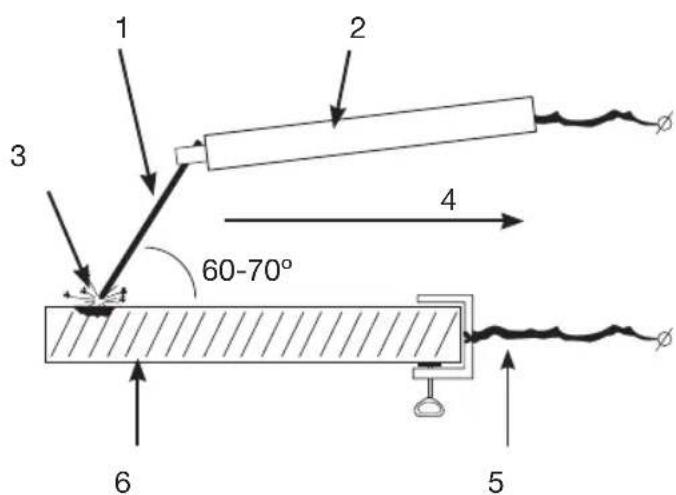

Obr. 3

Tip: Pred zahájením svárení nárocných obrobku je nejlépe vyzkoušet si svárení na pokusném kusu.

• Zajistete cistý obrobek: odstrante rez, mastnotu a zbytky náteru.
• Nastavte potrebnou intenzitu proudu pomocí ovladace na prední strane svárecího prístroje. Výber intenzitu proudu závidí od obrobku a typu použité elektrody.

- Cást elektrody bez pouzdra umístete do držáku elektrody a koncovku uzemnení pripojte k obrobku.

- Svárecí masku si držte pred oblicejem a posunte hrot elektrody pres obrobek, jako byste zapalovali zápalku. Je to nejlepší zpusob pro spuštení svárecího oblouku. Obrobek elektrodou neškrtejte. Poškodí se tím elektroda a zabrání to vytvorení svárecího oblouku.

- Po vytvorení svárecího oblouku se okamžite snažte udržovat vzdálenost mezi hrotem elektrody a obrobkem na stejné úrovni. Tuto vzdálenost udržujte tak, aby odpovídala prumeru elektrody. Tuto vzdálenost udržujte behem svárení co nejvíce konstantní.

- Elektrodu nad obrobkem posouvejte postupným tažením.

- Úhel mezi elektrodou a obrobkem udržujte mezi 60° - 70° ve smeru pohybu.

- Po vytvorení svaru prerušte svárecí oblouk odejmutím elektrody od obrobku.

- Pomocí oklepávadla odstrante ze svaru strusku. Dávejte pozor na horké letící kovové cástecky. Vždy používejte ochranné brýle.

- Nikdy nesvarujte pres zbytky strusky: struska vytvári izolacní a kontaminovanou vrstvu a tím oslabuje svar (takzvaný vnik strusky).

- Svar obruste docista pomocí dráteného kartáce. Poznámka Obrobek má stále velmi vysokou teplotu. Nenechávejte horký obrobek bez dozoru.

Kontrolka teploty

Obr. 1

Ujistete se, že prístroj není zapnutý a je odpojen od sítě, jestliže provádíte údržbu motoru.

Prístroje znacky sou konstruovány pro dlouhodobé používání pri minimální údržbe.

Budou fungovat bez problému, pokud se jim bude venovat náležitá péce a pokud budou pravidelne cišteny.

Závady

• Koncovka uzemnení nemá dostatecný kontakt s obrobkem
• Elektroda není rádne umístena v držáku
• Tepelná pojistka je vypnuta
• Vadné tavení (v mericí skríni), nebo došlo ke spálení tepelné ochrany.
• Kabel je zlomený
  • Vypínac je vadný/obratte se na prodejce

Elektroda se stále "lepí" na obrobek

• Použijte správný typ elektrody (univerzální)
• Intenzita proudu je príliš nízká/otocte ovladac 3 ve smeru hodinových rucicek

Elektroda je oranžove-cervená

Zelektrody se behem svárení nadmerne jiskrí a vzniká velký hluk

- Ventilacní pruduchy jsou zablokované/-vycistete je suchým hadrem, pockejte nekolik minut, dokud kontrolka znovu nezhasne

Opravy prístroju muže provádet pouze kvalifikovaný opravár nebo servisní stredisko.

Údržba

• Presvedcte se, že ventilacní pruduchy jsou bez prachu a necistot. Použijte mekký hadr namocený do mýdlové vody, abyste odstranili zatvrdnuté necistoty. Nepoužívejte žádná rozpouštedla jako benzín, alkohol, cpavek, atd.
• Presvedcte se, že držák elektrody a koncovka uzemnení nejsou zkorodovány, aby vytvárely dobrý elektrický kontakt.
• Pravidelne kontrolujte, zda svárecí kabel a kabel obrobku je pevne prichycen na míste.

Mazání

Prístroj nevyžaduje žádné dodatecné mazání.

Závady

Vznikne-li závada na nekteré soucástce, napríklad vlivem opotrebení, kontaktujte prosím servisní adresu uvedenou na zárucní karte. Na zadní strane návodu naleznete schematický nákres, které soucástky lze objednat.

ŽIVOTNÍ PROSTREDÍ

Prístroj je dodáván v odolném balení, které zabranuje jeho poškození behem prepravy. Vetšinu z materiálu, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech urcených pro odpad príslušných látek.

Pouze pro krajiny ES

Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí.

ZÁRUKA

Záruka je poskytována za podmínek, jež najdete na samostatném zárucním listu, který je priložen k výrobku.
