| Typ produktu | Notebook |
| Značka | Dell |
| Model | Latitude D500 |
| Procesor | Intel Pentium M nebo Celeron |
| Paměť (RAM) | 256 MB až 1 GB DDR |
| Úložiště | 20-60 GB HDD |
| Velikost displeje | 14,1 palce |
| Rozlišení displeje | 1024 x 768 pixelů |
| Rozměry (Š x H x V) | 330 x 270 x 30 mm |
| Hmotnost | 2,8 kg |
| Napájení | AC adaptér 65W, 19,5V |
| Typ baterie | Lithium-Ion, 6 článků |
| Operační systém | Windows XP Professional |
| Konektivita | Ethernet, Modem, USB 2.0 |
| Bezdrátové připojení | Wi-Fi 802.11b/g |
| Optická mechanika | CD-RW/DVD-ROM |
| Porty | 2x USB 2.0, VGA, Sériový, Paralelní |
| Zvuk | Stereo reproduktory, konektor pro sluchátka/mikrofon |
| Údržba | Čistěte měkkým suchým hadříkem; vyhněte se kapalinám |
| Bezpečnost | Nezakrývejte ventilační otvory; používejte pouze schválenou nabíječku |
| Náhradní díly | Baterie, AC adaptér, klávesnice, pevný disk |
| Opravitelnost | Modulární design; snadný přístup k RAM a HDD |
| Obecné informace | Kancelářský notebook s odolnou konstrukcí |
Často kladené otázky - Latitude D500 DELL
Dotazy uživatelů ohledně Latitude D500 DELL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Notebook ve formátu PDF zdarma! Najděte svůj návod Latitude D500 - DELL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Latitude D500 značky DELL.
NÁVOD K OBSLUZE Latitude D500 DELL
Poznámky, upozornění a výstrahy
POZNÁMKA: POZNÁMKA obsahuje důležité informace, které vám pomohou počítač lépe využívat.
UPOZORNĚNÍ: UPOZORNĚNÍ ukazuje na možnost poškození hardwaru nebo ztráty dat a sděluje vám, jak se problému vyhnout.
POZOR: Odstavec uvozený slovem POZOR označuje možnost poškození majetku, zranění či smrtelného úrazu.
Zkratky a značky
Úplný seznam zkratek a značek naleznete v uživatelské příručce (podle operačního systému bud' poklepejte na ikonu User's Guide (Uživatelská příručka) na pracovní ploše nebo klepněte na tlačitko Start, klepněte na položku Help and Support Center (Nápověda a odborná pomoc) a klepněte na položku User and system guides (Uživatelské příručky a příručky k zařízení)).
Pokud jste si zakoupili počítač řady Dell™ n, všechny odkazy na operační systémy Microsoft® Windows® v tomto dokumentu nejsou platné.
Informace v tomto dokumentu se mohou měnit bez předchozího upozornění. © 2003 Dell Computer Corporation. Všechna práva vyhrazena.
Jakákoli reprodukce bez písemného svolení společnosti Dell Computer Corporation je přísně zakázána.
Ochranné známky použité v textu: Dell, logo DELL, TrueMobile, Inspiron, Dell Precision, Dimension, OptiPlex a Latitude jsou registrované ochranné známky společnosti Dell Computer Corporation. Intel, Pentium a Celeron jsou registrované ochranné známky společnosti Intel Corporation. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation. EMC je registrovaná ochranná známka společnosti EMC Corporation.
Jiné ochranné známky a obchodní názvy případně použité v tomto dokumentu mohou odkazovat na subjekty držící práva k těmto známkám a názvy jejich výrobků. Společnost Dell Computer Corporation odmítá vlastnické zájmy k ochranným známkám a obchodním názvům mimo svých vlastních.
Model PP05L
Únor 2003 P/N 4Y240 Rev. A00
Obsah
POZOR: Bezpečnostní pokyny 31
Obecné 31
Napájení 32
Baterie 33
Letecká doprava. 34
Pokyny k elektromagnetické kompatibilitě (EMC) 34
Práce s počítačem 35
Ergonomické zásady při práci s počílačem 36
Práce uvnitř počítače 36
Ochrana před elektrostatickými výboji. 37
Likvidace baterií 37
Získání informací o počítači 38
Instalace počítače 40
Váš počítač 42
Pohled zepředu 42
Pohled zleva 43
Pohled zprava 43
Pohled zezodu 44
Pohled zdola 45
Vyjímání baterií 46
Odstranění a instalace náhradní baterie 47
Instalace baterie 49
Diagnostika počítačů Dell 49
Právní předpisy 52
POZOR: Bezpečnostní pokyny
Následující bezpečnostní pokyny slouží k zajištění bezpečnosti osob a k ochraně počítače a pracoviště před možným poškozením.
Obecné
- Nejste-li školeným servisním technikem, nepokoušejte se počítač opravovat vlastními silami. Vždy postupujte důsledně podle pokynů pro instalaci.
- Pokud je před napájecím adaptérem prodlužovací kabel, zkontrolujte, zda celkový proud odebíraný zařízeními připojenými k prodlužovacímu kabelu nepřekračuje povolenou hodnotu.
- Dejte pozor, aby se do větracích ani jiných otvorů počítače nedostaly žádné předměty. Mohlo by dojít ke zkratu vnitřních součástí a následnému požáru nebo úrazu elektrickým proudem.
- Zapnutý počítač neponechávejte v prostředí s nedostatečným prouděním vzduchu, například v obalu nebo v zavřené aktovce. Při nedostatečném proudění vzduchu hrozí poškození počítače nebo požár.
- Počítač nepoužívejte v blízkosti radiátorů a jiných zdrojů tepla. Také neblokujte větrací otvory. Pod počítač nepokládejte volné papíry. Počítač neumist'ujte do uzavřených výklenků ani na postel, pohovku, koberec či deku.
- Při napájení počítače nebo nabíjení baterie umístěte napájecí adaptér na místo s pohybem vzduchu, například na stůl nebo na podlahu. Nezakrývejte ho papíry ani jinými předměty znemožňujícími chlazení. Adaptér nepoužívejte v obalu.
- Adaptér se při běžném provozu počítače může značně zahřát. Při manipulaci s adaptérem za provozu nebo bezprostředně po jeho ukončení postupujte opatrně.
- Pri práci nepokládejte prénosný počítač na dlouhou dobu prímo na nechráněnou kůži. Teplota povrchu základny pri běžném provozu roste (zvláště pri napájení ze sítě). Trvalý kontakt s kůží může způsobit nepříjemné pocity a případně i spáleniny.
- Počítač nepoužívejte ve vlhkém prostředí, například v blízkosti vany, dřezu či bazénu, ani ve vlhkém suterénu.
- Pokud váš počítač obsahuje integrovaný nebo přídavný modem (PC Card), odpojte před bouřkou kabel modemu, aby nedošlo k úrazu elektrickým proudem po přenesení blesku telefonním vedením.
POZOR: Bezpečnostní pokyny (pokračování)
• Pro zamezení riziku úrazu elektrickým proudem nepřipojujte ani neodpojujte kabely a zařízení neopravujte ani nekonfigurujte během bouřky. Počítač nepoužívejte za bouřky jinak než po odpojení všech kabelů a při napájení z baterie.
- Pokud váš počítač obsahuje modem, musí mít kabel modemu minimální průřez vodičů 26 AWG (0,13 mm ^2 ) a modulární zástrčku RJ-11 splňující normy FCC.
- Pred otevřením krytu paměťových modulů, adaptéru Mini PCI nebo modemu ve spodní části počítače odpojte všechny kabely z konektorů a odpojte telefonní kabel.
- Je-li v počítači konektor RJ-11 pro modem i sít'ový konektor RJ-45 (tyto konektory vypadají podobně), zapojujte telefonní kabel do konektoru RJ-11 a nikoli do konektoru RJ-45.
- Karty PC Card mohou být za provozu velmi teplé. Při vyjímání karet PC Card po dlouhém používání postupujte opatrně.
- Před čištěním odpojte počítač ze zásuvky. Počítač čistěte měkkým hadříkem navlhčeným vodou. Nepoužívejte tekuté čisticí prostředky ani spreje. Ty mohou obsahovat hořlavé látky.
Napájení
- Používejte pouze adaptér dodávaný společností Dell, schválený pro použití s tímto počítačem. Použití jiného adaptéru může způsobit požár nebo výbuch.
- Před připojením počítače do zásuvky zkontrolujte, zda napětí a frekvence zdroje souhlasí s hodnotami uvedenými na adaptéru.
- Chcete-li počítač odpojit od všech zdrojů napájení, vypněte počítač, odpojte napájecí adaptér ze zásuvky a vyjměte všechny baterie nainstalované v zásuvce pro baterie a v modulární jednotce.
- Napájecí kabely adaptéru a periferních zařízení zapojujte do řádně uzemněného zdroje napájení, abyste předešli úrazu elektrickým proudem. Tyto napájecí kabely mohou mít třívodičové zástrčky zajišt'ující uzemnění. Nepoužívejte adaptéry zástrček ani neodstraňujte zemnicí kolík. Používáte-li prodlužovací kabel, použijte vhodný dvojvodičový nebo třívodičový typ odpovídající napájecímu kabelu adaptéru.
POZOR: Bezpečnostní pokyny (pokračování)
- Zkontrolujte, zda na kabelu napájecího adaptéru nic neleží a zda kabel není umístěn tak, že by o něj mohl někdo zakopnout nebo na něj stoupnout.
- Používáte-li prodlužovací kabel s více zásuvkami, zapojujte napájecí kabel adaptéru opatrně. Některé zásuvky prodlužovacích kabelů umožňují nesprávné zapojení zástrčky. Nesprávné zapojení zástrčky napájení může způsobit trvalé poškození počítače, úraz elektrickým proudem či požár. Zkontrolujte, zda se zemnicí kolík zástrčky zasouvá do odpovídajícího zemnicího kontaktu prodlužovacího kabelu.
Baterie
- Používejte pouze baterie Dell schválené pro použití s tímto počitačem. Používání jiných typů může zvýšit riziko požáru či výbuchu.
- Baterie nepřenášejte v kapse, kabelce ani na jiném místě, kde by kovové předměty (například klíče nebo sponky) mohly zkratovat svorky baterie. Vznikající velký proud může vyvolat extrémně vysoké teploty a způsobit poškození baterie, požár či popáleniny.
- Při nesprávném zacházení s bateriemi hrozí popálení. Baterie nerozebírejte. S poškozenými nebo prosakujícími bateriemi zacházejte zvláště opatrně. Je-li baterie poškozena, může z článků unikat elektrolyt, který způsobuje zranění.
- Baterie udržujte mimo dosah dětí.
- Počítač ani baterie neskladujte ani neponechávejte v blízkosti zdrojů tepla jako jsou radiátory, krby, kamna, elektrické přímotopy nebo jiná zařízení, ani je jinak nevystavujte teplotám vyšším než 60°C. Přehřáté baterie mohou vybuchnout nebo z nich může unikat horký plyn či kapalina. Hrozí tak nebezpečí požáru.
- Baterie z počítače nevyhazujte do ohně ani s běžným domovním odpadem. Mohly by vybuchnout. Použité baterie zlikvidujte podle pokynů výrobce nebo požádejte o pokyny místní úřad pro nakládání s odpady. Vybité či poškozené baterie zlikvidujte bez zbytečného odkladu.
POZOR: Bezpečnostní pokyny (pokračování)
Letecká doprava
- Provoz počítačů Dell na palubách letadel mohou usměrňovat některé předpisy letecké organizace FAA a omezení přepravců. Takové předpisy mohou na palubě letadel například zakazovat používání osobních elektronických zařízení, která jsou schopna řízeně přenášet radiové frekvence nebo jiné elektromagnetické signály.
– Těmto omezením nejlépe vyhovíte, když před nástupem do letadla vypnete na přenosném počítači Dell zařízení jako je Dell TrueMobile™ nebo jiné zařízení pro bezdrátovou komunikaci (pokud je jím počítač vybaven), a dále se budete řídit pokyny letového personálu týkajícími se takových zařízení.
– Používání osobních elektronických zařízení, například přenosných počítačů, může být na palubě zakázáno během kritických fází letu, tedy při startu a přistání. Některé letecké společnosti mohou kritickou fázi letu definovat jako veškerou dobu, kdy se letadlo nachází pod letovou hladinou 3 050 m (10 000 stop). Dodržujte pokyny leteckých společností týkající se používání osobních elektronických zařízení.
Pokyny k elektromagnetické kompatibilitě (EMC)
Používejte stíněné kabely, které zajišťují dodržení příslušné klasifikace EMC v daném prostředí. Kabel pro paralelní tiskárny můžete získat od společnosti Dell. Kabel můžete objednat na webovém serveru společnosti Dell na adrese www.dell.com.
Statická elektrina může ohrozit elektronické součástky uvnitř počítače. Před dotykem elektronických součástí uvnitř počítače (například pamět'ového modulu) vybijte statickou elektrinu ze svého těla, aby jejím působením nedošlo k poškození součástek. Statickou elektrinu můžete vybít dotykem nenatřeného kovového povrchu V/V panelu počítače.
Práce s počítačem
Dodržováním následujících bezpečnostních pokynů chraňte počítač před poškozením:
- Počítač před zahájením práce umístěte na rovný povrch.
- Při cestách neodbavujte počítač jako zavazadlo. Počítač můžete poslat rentgenovým bezpečnostním zařízením, ale nikdy ho nepronášejte detektorem kovů. Pokud počítač odbavujete jako příruční zavazadlo, mějte připravenu nabitou baterii, abyste ho mohli na požádání zapnout.
- Pokud máte při cestování vyjmutý pevný disk, zabalte ho do nevodivého materiálu, například do látky nebo papíru. Pokud disk odbavujete jako příruční zavazadlo, připravte se na možnost, že ho budete muset nainstalovat do počítače. Pevný disk můžete poslat rentgenovým bezpečnostním zařízením, ale nikdy ho nepronášejte detektorem kovů.
- Při cestách neodkládejte počítač do úložných prostorů nad hlavou, kde by mohl klouzat. Počítač nepouštějte na zem ani nevystavujte mechanickým otřesům.
- Chraňte počítač, baterie a pevný disk před nepříznivými vlivy prostředí, jako jsou nečistoty, prach, potraviny, kapaliny, teplotní extrémy a dlouhodobé vystavení slunečnímu záření.
- Při přemist'ování počítače mezi prostředími s velkými rozdíly teplot či vlhkosti může na počítači nebo v počítači vzniknout kondenzační vlhkost. Ta může počítač poškodit. Před uvedením počítače do provozu vyčkejte, než se vzniklá vlhkost vypaří.
UPOZORNĚNÍ: Pokud počítač přemist'ujete z chladného prostředí do teplejšího nebo z velmi teplého prostředí do chladnějšího, vyčkejte před zapnutím, než se počítač aklimatizuje na teplotu místnosti.
- Při odpojování vytahujte kabely za konektor nebo za příslušné očko, nikdy netahejte za kabel. Konektory vytahujte rovně, abyste neohnuli vývody. Před připojováním kabelu zkontrolujte, zda jsou oba konektory správně orientovány a nasazeny.
- Se součástmi zacházejte opatrně. Součástky, například pamět'ové moduly, držte za hrany, nikoli za vývody.
- Pri vyjímání pamět'ového modulu ze základní desky nebo při odpojování periferního zařízení vypněte počítač, odpojte kabel napájecího adaptéru, vyjměte všechny baterie nainstalované v zásuvce pro baterie a v modulární jednotce a vyčkejte nejméně 5 sekund. Zabráníte tak možnému poškození základní desky.
Práce s počítačem (pokračování)
- Displej čistěte měkkým čistým hadříkem a vodou. Vodu naneste na hadřík a stírejte jím displej shora dolů. Displej poté rychle osušte a udržujte ho v suchu. Dlouhodobé působení vlhkosti může displej poškodit. Displej nečistěte běžně dostupnými čisticími prostředky na sklo.
- Při namočení nebo poškození počitače postupujte podle pokynů uvedených v části „Rešení problémů“ uživatelské příručky. Pokud provedete tyto postupy a zjistíte, že počitač nefunguje správně, obrat'te se na společnost Dell (příslušné kontaktní informace naleznete v oddílu „Jak získat pomoc“ v uživatelské příručce k počitači).
Ergonomické zásady při práci s počítačem
POZOR: Nesprávné nebo dlouhodobé používání klávesnice může vést k újmě na zdraví.
POZOR: Dlouhodobé sledování obrazovky nebo externího monitoru může namáhat zrak.
Pro své pohodlí a zachování produktivity práce dodržujte při nastavování počítače a práci s ním ergonomické pokyny uvedené v uživatelské příručce.
Tento prěnosný počítač není konstruován pro trvalé používání ve funkci kancelářského zařizení. Při častějším používání v kanceláři doporučujeme používat externí klávesnici.
Práce uvnitř počítače
Před vyjímáním či instalací pamět'ových modulů, adaptérů Mini PCI nebo modemu použijte následující postup:
UPOZORNĚNÍ: Jediný případ, kdy můžete zasahovat dovnitř počítače, je instalace pamět'ových modulů, adaptéru Mini PCI nebo modemu.
UPOZORNĚNÍ: Při vyjímání pamět'ového modulu, adaptéru Mini PCI nebo modemu ze základní desky nebo při odpojování periferního zařízení vyčkejte po vypnutí počítače nejméně 5 sekund. Zabráníte tak možnému poškození základní desky.
1 Vypněte počítač a vypněte všechna připojená zařízení.
2 Odpojte počítač a zařízení ze zásuvek. Zabráníte tak riziku úrazu elektrickým proudem. Od počítače odpojte i všechny telefonní a komunikační linky.
Práce s počítačem (pokračování)
3 Ze zásuvky pro baterii vyjměte hlavní baterii. Je-li použita, vyjměte také druhou baterii z modulární jednotky.
4 Uzemněte se dotykem nenatřeného kovového povrchu v zadní části počítače.
Během práce se pravidelně dotýkejte nenatřené kovové plochy, abyste vybili statickou elektrinu, která by mohla poškodit vnitřní součásti počítače.
Ochrana před elektrostatickými výboji
Statická elektrina může ohrozit elektronické součástky uvnitř počítače. Před dotykem elektronických součástí uvnitř počítače (například pamět'ového modulu) vybijte statickou elektrinu ze svého těla, aby jejím působením nedoslo k poškození součástek. Statickou elektrinu můžete vybit dotykem nenatřeného kovového povrchu v zadní části počítače.
Během další práce uvnitř počítače se opakovaně dotýkejte nenatřeného kovového povrchu v zadní části počítače, abyste dokonale vybili elektrostatický náboj, který mohlo akumulovat vaše tělo.
Poškození elektrostatickým výbojem můžete zabránit také následujícím postupem:
- Při vybalování nevyjímejte citlivé součásti z antistatického obalu, dokud nejste připravení na instalaci. Než otevřete antistatický obal, vybijte elektrostatický náboj z těla.
- Při přepravě nejprve citlivé součásti uložte do antistatické nádoby nebo obalu.
- Se všemi citlivými součástmi pracujte na pracovišti chráněném před statickou elektrinou. V případě potřeby používejte antistatické podložky na podlahu a pracovní plochu.
Likvidace baterií
Tento počítač používá lithium iontové baterie. Pokyny k výměně lithium iontové baterie v počítači naleznete v části „Vyjmutí baterie“ dále v tomto dokumentu a v části „Práce s bateriemí“ v e l e k t r o nuživatelské příručce.
Baterie nelikvidujte jako domovní odpad. Informace o nejbližší sběrně starých baterií vám poskytne nejbližší podnik zabývající se likvidací odpadů.
Získání informací o počítači
Co hledáte? Kde to naleznete
• Diagnostický program pro počítač
- Ovladače pro počítač
- DokumentacikpočitačDokumentace a ovladače jsou v počitači
- Dokumentace kzařízen nainstalovány již při odeslání ze společnosti Dell. Tento disk CD umožňuje přeinstalování ovladačů, spuštění diagnostických nástrojů a přístup k dokumentaci.
Soubory readme, které můžete nalézt na disku CD, obsahují nejnovější informace o technických změnách počítače nebo odborné technické referenční materiály pro zkušené uživatele či techniky.
- Instalace počítače
• Informace ozárukách
- Bezpečnostní pokyny
- Kód pro expresní servis a servisní kód
- Licenční štítek Microsoft ^® Windows ^®
Příručka k zařízení Dell
Štítek s kódem pro expresní servis a s identifikátorem produktu
Štítky jsou umístěny na počítači.
Co hledáte? Kde to naleznete
| Nejnovější ovladače pro počítačOdpovědi na technické otázkykservisu a podpořeDiskuse s jinými uživateli a technickou podporouDokumentace k počítači | Webový server technické podporyDell | Support — support.dell.com.Webový server Dell | Support obsahuje několik online nástrojů jako jsou:Řešení (Solutions) — Pokyny a tipy pro řešení problémů, články techniků a online kurzyFórum uživatelů (Community Forum) — Online diskuse s ostatními zákazníky společnosti DellAktualizace (Upgrades) — Informace o aktualizaci součástí, například pamětí, pevných disků či operačního systémuPéče o zákazníky (Customer Care) — Kontaktní informace, stav objednávek, záruky, informace o opraváchStahování (Downloads) — Ovladače, dočasné opravy a aktualizace softwaruReference — Dokumentace k počítačům, specifikace výrobků a bílá kniha |
| Odstraňování a výměna součástíZískání technických údajůKo nfigurace systémuOdstraňování a řešení problémů | Uživatelská příručkaCentrum pro nápovědu a odbornou pomocWindows1 Klepněte na tlačitko Start a klepněte na položku Help and Support (Nápověda a odborná pomoc).2 Klepněte na položku User’s and system guides (Uživatelské příručky a příručky k zařízení) a klepněte na položku User’s guides (Uživatelské příručky).Microsoft Windows 2000Poklepejte na ikonu User’s Guides (Uživatelské příručky) na pracovní ploše. |
| Práce se systémem Windows XP Dokumentace k počítačiDokumentace k zařízení (například km o d e m u ) | Centrum pro nápovědu a odbornou pomocWindows1 Klepněte na tlačitko Start a klepněte na položku Help and Support (Nápověda a odborná pomoc).2 Napište slovo nebo frázi popisující vzniklé potíže a klepněte na ikonu se šipkou.3 Klepněte na téma popisující vaše potíže.4 Postupujte podle pokynů na obrazovce. |
Co hledáte? Kde to naleznete
- Přeinstalování operačního systému
Disk CD s operačním systémem
nebo
Po přeinstalování operačního systému z disku Operating system (Operační systém) použijle disk CD Drivers and Utilities s ovladači a pomocnými programy a nainstalujte z něj ovladače pro zařízení dodaná s počítačem.
Kód operačního systému (Product Key) je uveden na počítači.
POZOR: Před zahájením kteréhokoli postupu z tohoto oddílu si přečtěte bezpečnostní pokyny na začátku tohoto dokumentu.
1 Rozbalte krabici s příslušenstvím.
2 Obsah krabice s příslušenstvím budete používat při instalaci počítače.
V krabici s příslušenstvím je i dokumentace a objednaný software či doplňkový hardware (například karty PC Card, jednotky a baterie).

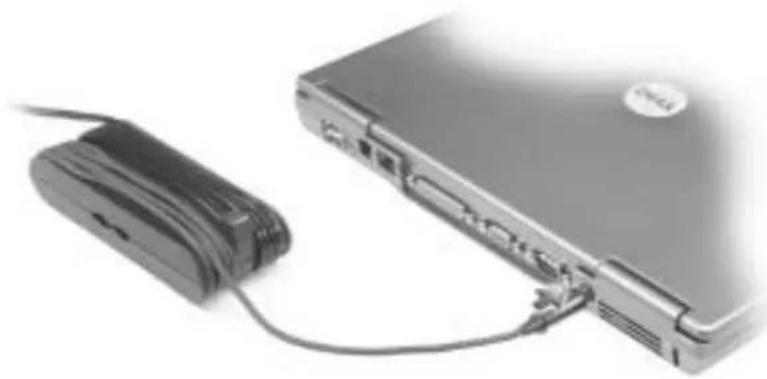

3 Ke konektoru napájení počítače a do zásuvky napájení připojte napájecí adaptér.

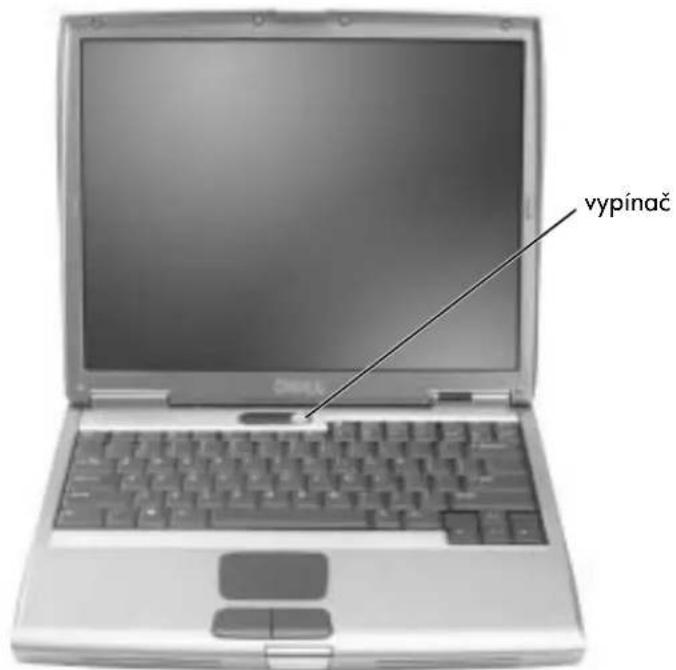

4 Otevřením displeje a stisknutím tlačítka napájení zapněte počítač.
POZNÁMKA: Počítač nepřipojujle do základnové stanice, dokud ho nejméně jednou nezapnete a nevypnete.
Váš počítač

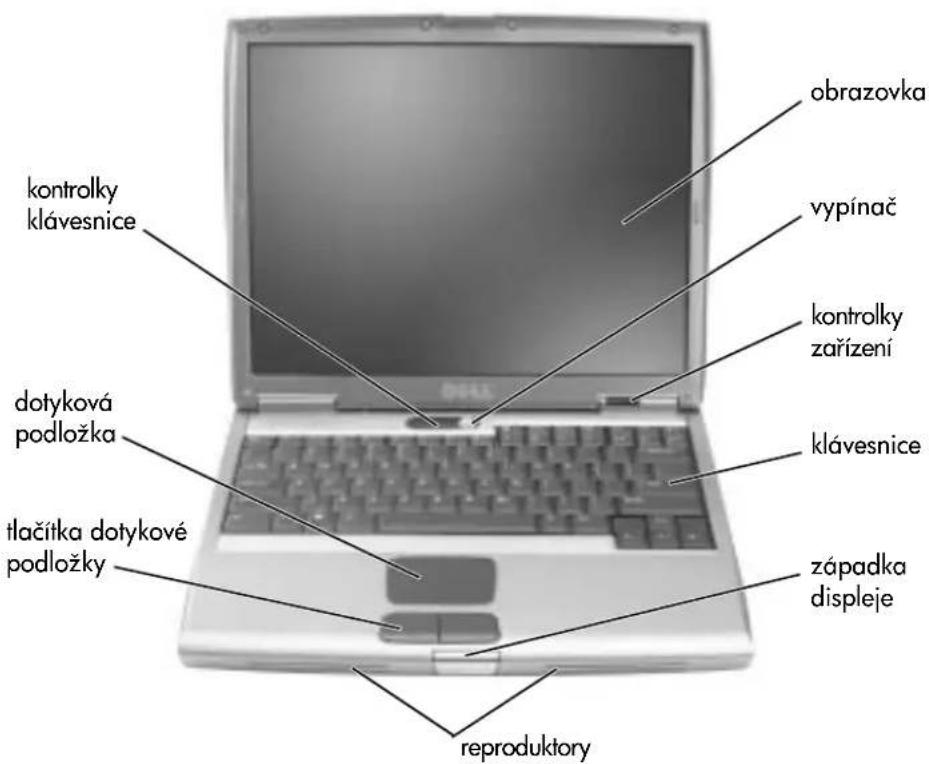

Pohled zepředu

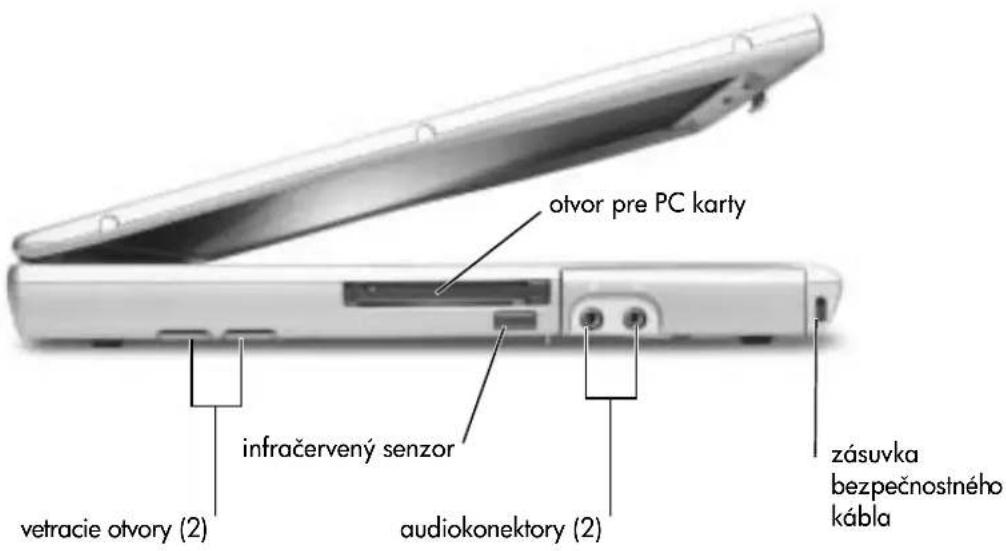

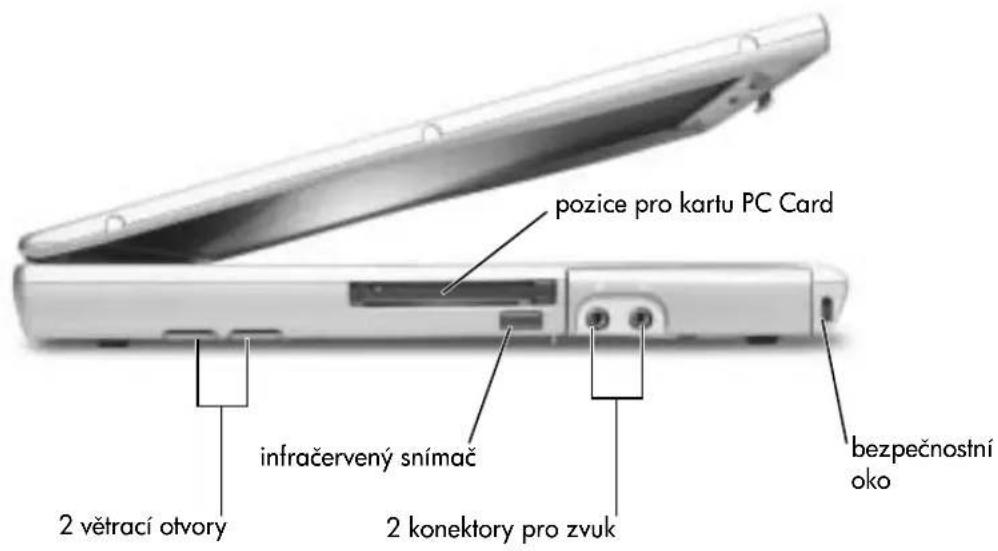

Pohled zleva

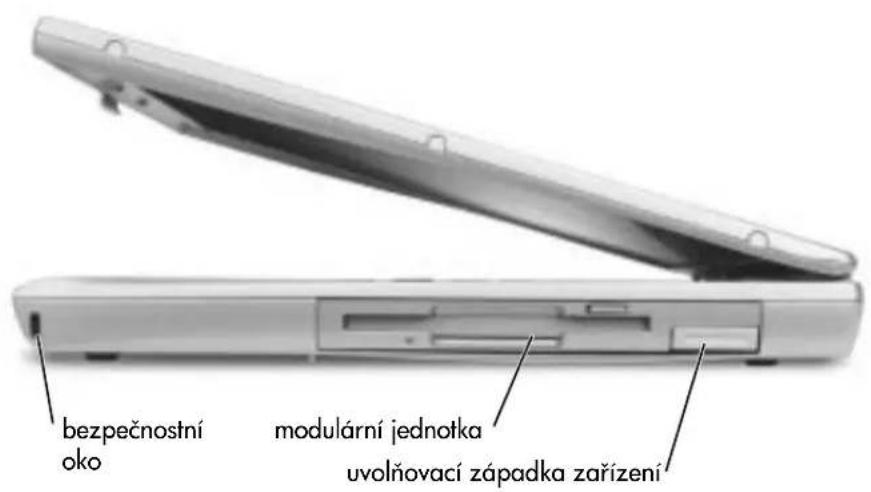

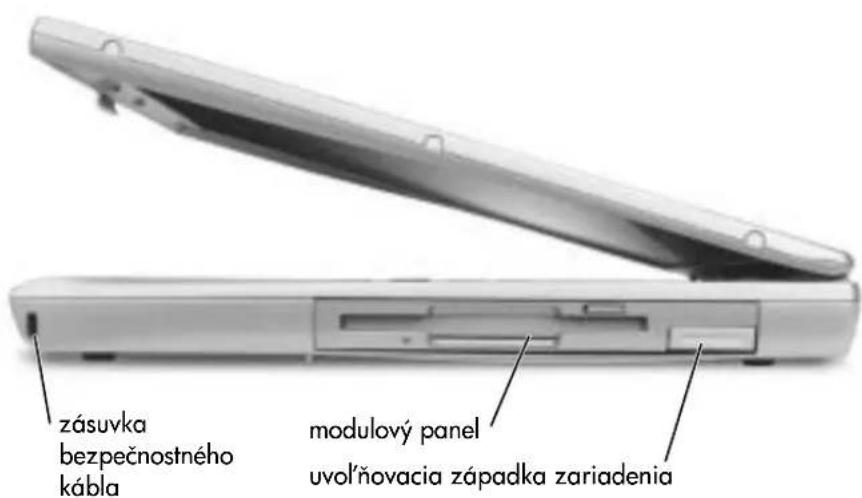

Pohled zprava

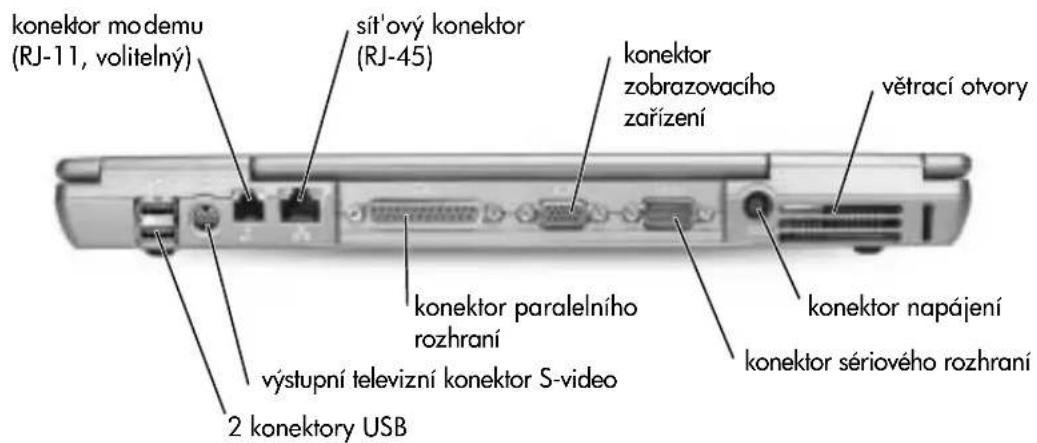

Pohled zezadu
UPOZORNĚNÍ: Při odpojování periferního zařízení vyčkejte po vypnutí počítače nejméně 5 sekund. Zabráníte tak možnému poškození počítače.
POZOR: Nezakrývejte větrací otvory, dejte pozor, aby se do nich nedostaly žádné předměty, a zabraňte shromaždování prachu v nich. Zapnutý počítač neponechávejte v prostředí s nedostatečným prouděním vzduchu, například v zavřené aktovce. Při nedostatečném proudění vzduchu hrozí poškození počítače nebo požár.

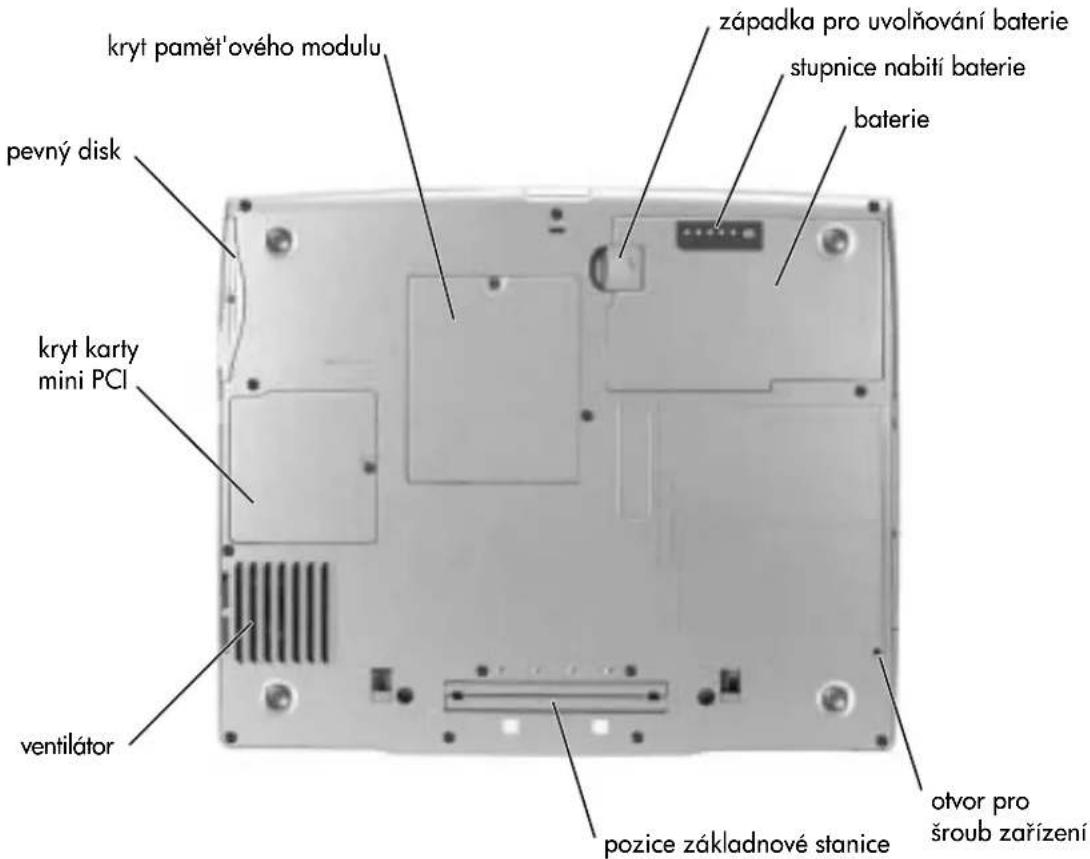

Pohled zdola
Vyjímání baterií
Další informace o odstranění druhé baterie naleznete v části „Práce s modulární jednotkou“ v e l e k t r o n u z i v a t é l s k é p ř í ru č c e.
POZOR: Před prováděním těchto postupů vypněte počítač, odpojte ho ze zásuvky a odpojte modem ze zásuvky.
UPOZORNĚNÍ: Chcete-li vyměňovat baterie v počítači v úsporném režimu, máte na výměnu baterie nejvíce 90 sekund. Po této době se počílač vypne a ztralíle veškerá neuložená data.
1 Zkontrolujte, zda je počítač vypnut a odpojen ze zásuvky a zda je odpojen modem ze zásuvky.
2 Je-li počítač připojen k základnové stanici, odpojte ho. Pokyny naleznete v dokumentaci dodané se základnovou stanicí.

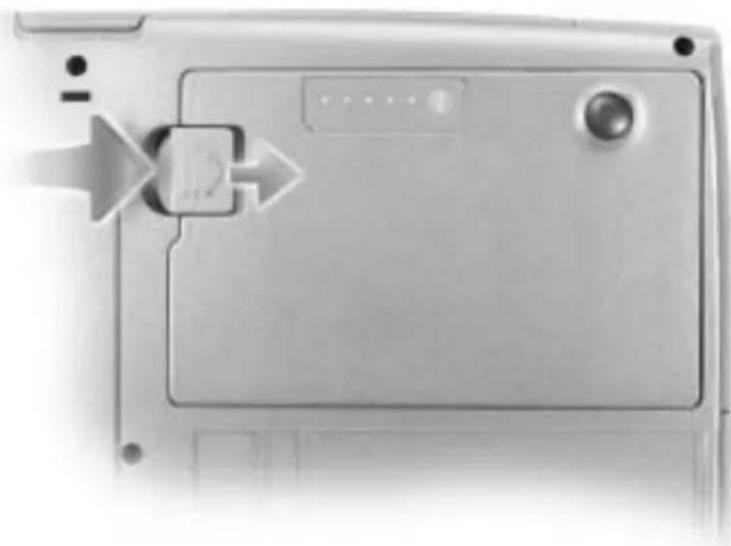

3 Posuňte a podržte západku zásuvky pro baterii na spodní straně počítače a opatrně vytáhněte baterii z pozice.

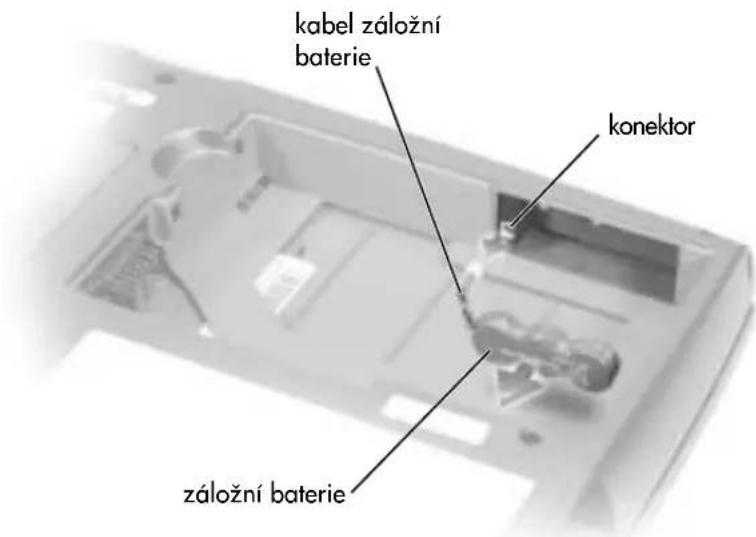

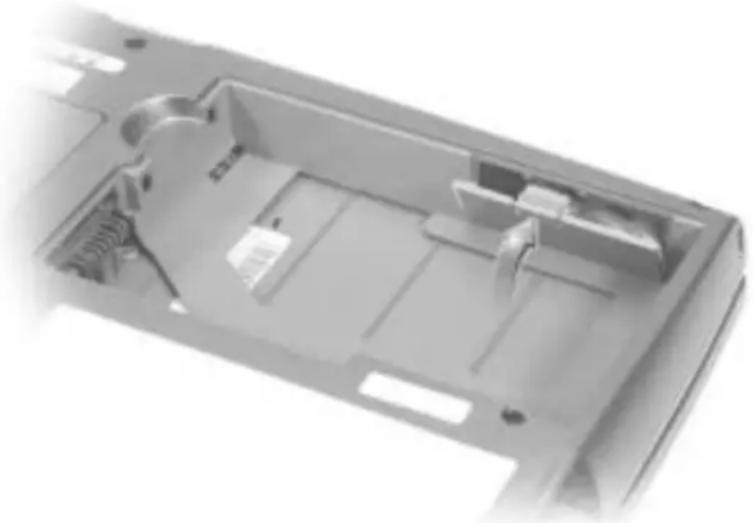

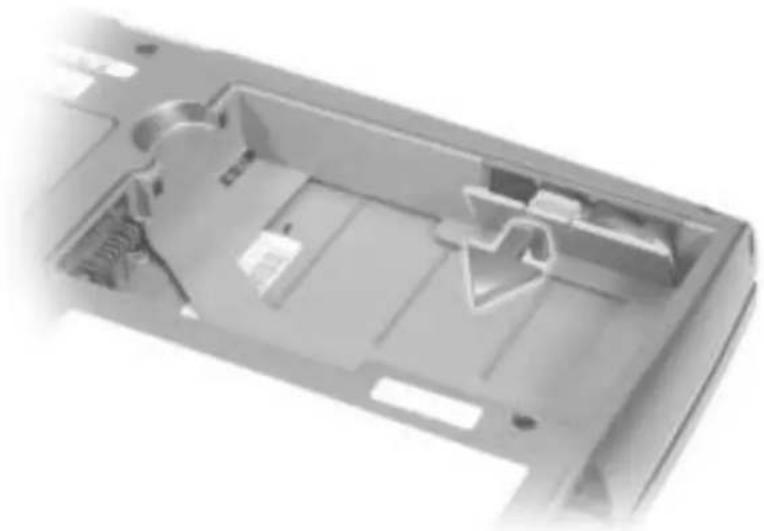

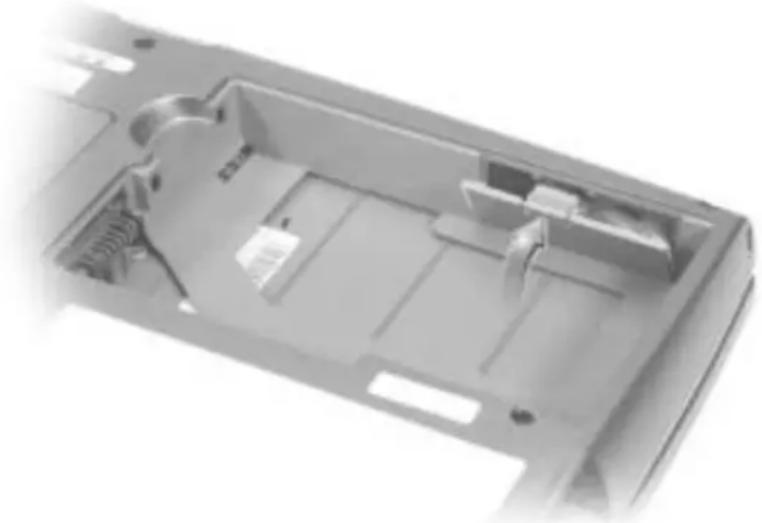

Odstranění a instalace náhradní baterie
1 Vyjměte baterii.
2 Vyjměte kryt záložní baterie.
3 Vytáhněte záložní baterii ze zásuvky a odpojte kabel z konektoru.
4 Kabel záložní baterie připojte ke konektoru v zásuvce pro záložní baterii.
5 Záložní baterii umístěte do zásuvky a vrat'te na místo kryt zásuvky.
Novou baterii zatlačte do zásuvky, až uslyšite zacvaknutí.
Další informace o instalaci druhé baterie naleznete v části „Práce s modulární jednotkou“ v e l e k t r o n uživatelské příručce.
Diagnostika počítačů Dell
Diagnostický program Dell Diagnostics je uložen na skrytém diagnostickém oddílu pevného disku počítače.
POZNÁMKA: Pokud počítač nerozsvití obrazovku, obrat'te se na společnost Dell (příslušné kontaktní informace naleznete v oddílu „Jak získat pomoc“ v uživatelské příručce).
1 Vypněte počítač.
2 Je-li počítač připojen k základnové stanici, odpojte ho. Pokyny naleznete v dokumentaci dodané se základnovou stanicí.
3 Připojte počítač do zásuvky.
4 Zapněte počítač. Ihned po zobrazení loga DELL™ stiskněte klávesu
POZNÁMKA: Pokud obdržíte zprávu, že nelze nalézt oddíl nástroje Diagnostics, spust'te diagnostický program Dell Diagnostics z disku CD Drivers and Utilities(Ovladače a pomocné programy).
Pokud jste čekali příliš dlouho a počítač zobrazil logo Microsoft Windows ^® , čekejte dále, až počítač zobrazí pracovní plochu systému Windows. Poté vypněte počítač a opakujte akci.
5 Po zobrazení seznamu zařízení pro zavádění vyberte možnost Diagnostics (Diagnostika)
a stiskněte klávesu ← Enter
Počítač spustí diagnostické zkoušky Pre-boot System Assessment, které vyzkoušejí základní desku, klávesnici, pevný disk a displej.
- Během zkoušek odpovězte na všechny kladené otázky. - Pokud dojde k chybě, počítač zastaví práci a zobrazí chybovou zprávu. Chcete-li diagnostickou zkoušku ukončit a vrátit se ke spouštění operačního systému, stiskněte
klávesu . Chcete-li přejít k další zkoušce, stiskněte klávesu .
Chcete-li znovu vyzkoušet chybnou součást, stiskněte klávesu R.
- Pokud při zkoušce Pre-boot System Assessment dojde k chybě, zapište si chybový kód nebo kódy a než budete pokračovat diagnostickým programem Dell Diagnostics, obrat'te se na společnost Dell (příslušné kontaktní informace naleznete v oddílu „Jak získat pomoc“ v uživatelské příručcek počítači).
Pokud diagnostický program Pre-boot System Assessment proběhne úspěšně, zobrazí zprávu Booting Dell Diagnostic Utility Partition. Press any key to continue. (Zavádění z oddílu diagnostického programu Dell. Pokračujte stisknutím libovolné klávesy.)
6 Stisknutím libovolné klávesy spust'te program Dell Diagnostics z oddílu diagnostického programu na pevném disku.
7 Po zobrazení hlavní nabídky programu Dell Diagnostics klepněte na tlačitko požadované činnosti.
| Možnost Funkce | |
| Express Test(Expresní zkouška) | Provede rychlou zkoušku zařízení. Tato zkouška obvykle trvá 10 až 20 minut a nevyžaduje žádný zásah obsluhy.Expresní zkoušku je vhodné spustit nejdříve, zvýší totiž možnost rychlého nalezení problému. |
| Extended Test (Podrobná zkouška) | Provede důkladnou zkoušku zařízení. Tato zkouška obvykle trvá jednu hodinu a vyžaduje opakované reagování na otázky. |
| Custom Test (Vlastní zkouška) | Zkouší konkrétní zařízení. Spouštěné zkoušky můžete přizpůsobovat svým potřebám. |
| Symptom Tree (Strom příznaků) | Obsahuje nejběžnější příznaky a umožňuje vybrat zkoušku odpovídající existujícím potížím. |
8 Pokud během zkoušky dojde k chybě, zobrazí počítač na monitoru kód chyby a zprávu popisující vzniklý problém. Kód chyby a popis problému si opište a poté postupujte podle pokynů na obrazovce.
Pokud potíže nedokážete vyřešit, obrat'te se na společnost Dell (příslušné kontaktní informace naleznete v oddílu „Jak získat pomoc“ v uživatelské příručce).
POZNÁMKA: V záhlaví všech obrazovek je uveden servisní kód počítače.
9 Pokud spouštíte zkoušku Custom Test (Vlastní zkouška) nebo Symptom Tree (Strom příznaků), klepněte na příslušnou kartu podle popisu v následující tabulce.
| Karta Funkce | |
| Results (Výsledky) Zobrazuje výsledky zkoušky a případně zjištěné chyby. | |
| Errors (Chyby) Zobrazuje zjištěné chyby, chybové kódy a popis problému. | |
| Help (Nápověda) | Popisuje zkoušky a může obsahovat požadavky pro spuštění zkoušky. |
| Configuration (Konfigurace) | Zobrazí konfiguraci hardwaru pro vybrané zařízení.Program Dell Diagnostics zjistí informace o konfiguraci všech zařízení z konfiguračního programu, z paměti a pomocí různých vnitřních zkoušek. Informace zobrazí v seznamu zařízení v levé části obrazovky. V seznamu nemusí být uvedena všech součástí nainstalovaných v počítači nebo k němu připojených. |
| Parameters (Parametry) | Umožňuje přizpůsobovat zkoušky změnou nastavení. |
10 Po dokončení zkoušek se uzavřením zkušební obrazovky vrat'te do hlavní nabídky. Chcete-li ukončit diagnostický program a znovu spustit počítač, zavřete obrazovku s hlavní nabídkou (Main Menu).
Právní předpisy
Elektromagnetické rušení (EMI) jsou jakékoli signály nebo záření vyzařované do volného prostoru nebo vedené podél napájecích či signálových vodičů, které ohrožují funkci rádiové navigace nebo jiných bezpečnostních služeb nebo vážně snižují, zhoršují, nebo opakovaně přerušují licencované radiokomunikační služby. Radiokomunikační služby zahrnují například komerční rozhlasové vysílání AM/FM, televizi, služby mobilních telefonů, radary, řízení letového provozu, služby operátorů a osobní komunikační služby. Tyto licencované služby spolu s dalšími neúmyslnými zářiči (včetně počítačů) přispívají k elektromagnetickému prostředí.
Elektromagnetická kompatibilita (EMC) je schopnost součástí elektronických zařízení pracovat správně v daném elektronickém prostředí. Tento počítač byl konstruován a je určen k provozu v souladu s předpisy o limitních hodnotách EMI podle platných zákonných ustanovení, neexistují však žádné záruky, že se u jednotlivých instalací neobjeví rušení. Pokud zařízení způsobuje interference s radiokomunikačními službami (což lze zjistit zapnutím a vypnutím zařízení), můžete se pokusit zjednat nápravu pomocí některého z následujících opatření:
- Změňte orientaci přijímací antény.
- Přemístěte počítač vzhledem k přijímači.
- Přemístěte počítač od přijímače.
- Zapojte počítač do jiné zásuvky, aby počítač a přijímač byly připojeny k různým okruhům.
V případě potřeby se porad'te s pracovníky technické podpory společnosti Dell nebo se zkušeným televizním či rozhlasovým technikem.
Další právní předpisy naleznete v části „Právní předpisy“ v elektronické uživatelské příručce. Oddíly příslušných orgánů obsahují informace o elektromagnetické kompatibilitě a rušení nebo bezpečnostní informace pro příslušnou zemi.
VÝSTRAHA: Bezpečnostné pokyny 249
Všeobecné 249
Napájanie 250
Batéria 251
Cestovanie lietadlom 252
Inštrukcie EMC 252
Ergonomické návyky pri práci s počítačom 254
Ochrana proti elektrostatickému vybitiu 255
VÝSTRAHA: Bezpečnostné pokyny
- Batériu skladujte mimo dosahu detí.
Ochrana proti elektrostatickému vybitiu
- dokumentácia k počít Půčitáč doručený spoločnost'ou Dell už má - dokumentácia k zari a d hajnětalevanú dokumentáciu i ovládače.
- Bezpečnostné pokyny
- kód „Express Service Code“ a číslo „Service Tag“ (servisné číslo) Kód expresného servisu a číslo produktu (Product Key)
- licenčný štíto® Windows® osoft [1] 2017.10.13, 1945. 860-8666 (http://www.10.13.com/) [2]
4 Počítač zapnete otvorením obrazovky a stlačením tlačidla napájania.
Pohl'ad zlava
Pohlad sprava
3 Posuňte a stlačte západku otvoru na batérie v spodnej časti počítača a batériu vytiahnite z otvoru.
4 Kábel záložnej batérie zapojte do konektora v priehradke.
5 Záložnú batériu vložte do priehradky a znova nasad'te kryt.
Batériu zasúvajte dnu, kým uvol'ňovacia západka neklikne.
4 Zapnite počítač. Hned' po zobrazení loga DELL™ stlačte kláves
F12
POZNÁMKA. Ak sa zobrazí hlásenie, že sa nenašla oblast' diagnostického programu, spustite program Dell Diagnostics z disku CD Drivers and Utilities(Ovládače a pomôcky).
Ak kláves nestihnete stlačit' a zobrazí sa logo Microsoft® Windows®, čakajte, kým sa zobrazí pracovná plocha systému Windows. Potom vypnite počítač a skúste znova.
5 Ked' sa zobrazí zoznam zavádzacích zariadení, zvýraznite položku Diagnostics
apotom stlačte k laves .
- Počas tejto kontroly odpovedajte na všetky zobrazené otázky.
- Ak sa zistí zlyhanie, počítač sa zastaví a zobrazí sa chybové hlásenie. Stlačením klávesu ^N zastavíte testovací program a reštartujete operačný systém. Ak chcete spustit' d'alší test, stlačte kláves ^Y ; ak chcete znova testovat' zlyhaný komponent, stlačte kláves ^R .
6 Stlačením l'ubovolného klávesu sa spustí program Dell Diagnostics z oblasti programu Diagnostics na pevnom disku.
- Poznámky, upozornění a výstrahy
- Zkratky a značky
- Obsah
- POZOR: Bezpečnostní pokyny 31
- Práce s počítačem 35
- Získání informací o počítači 38
- Instalace počítače 40
- Váš počítač 42
- Vyjímání baterií 46
- Odstranění a instalace náhradní baterie 47
- Instalace baterie 49
- Diagnostika počítačů Dell 49
- Právní předpisy 52
- POZOR: Bezpečnostní pokyny
- Obecné
- POZOR: Bezpečnostní pokyny (pokračování)
- Napájení
- Baterie
- Letecká doprava
- Pokyny k elektromagnetické kompatibilitě (EMC)
- Práce s počítačem
- Práce s počítačem (pokračování)
- Ergonomické zásady při práci s počítačem
- Práce uvnitř počítače
- Ochrana před elektrostatickými výboji
- Likvidace baterií
- Získání informací o počítači
- Co hledáte? Kde to naleznete
- Příručka k zařízení Dell
- Disk CD s operačním systémem
- Váš počítač
- Pohled zezadu
- Pohled zdola
- Vyjímání baterií
- Odstranění a instalace náhradní baterie
- Diagnostika počítačů Dell
- Právní předpisy
- VÝSTRAHA: Bezpečnostné pokyny 249
- VÝSTRAHA: Bezpečnostné pokyny
- Ochrana proti elektrostatickému vybitiu
Značka : DELL
Model : Latitude D500
Kategorie : Notebook
