Tuotetyyppi	Kannettava tietokone
Merkki	Dell
Malli	Latitude D500
Suoritin	Intel Pentium M tai Celeron
Muisti (RAM)	256 Mt - 1 Gt DDR
Tallennustila	20-60 Gt HDD
Näytön koko	14,1 tuumaa
Näytön tarkkuus	1024 x 768 pikseliä
Mitat (L x S x K)	330 x 270 x 30 mm
Paino	2,8 kg
Virtalähde	Verkkolaite 65W, 19,5V
Akkutyyppi	Litiumioni, 6-kennoinen
Käyttöjärjestelmä	Windows XP Professional
Liitännät	Ethernet, modeemi, USB 2.0
Langaton	Wi-Fi 802.11b/g
Optinen asema	CD-RW/DVD-ROM
Portit	2x USB 2.0, VGA, sarja, rinnakkaisliitäntä
Ääni	Stereo ääni, kuuloke/mikrofoni liitäntä
Ylläpito	Puhdista pehmeällä kuivalla liinalla; vältä nesteitä
Turvallisuus	Älä tuki tuuletusaukkoja; käytä vain hyväksyttyä laturia
Varaosat	Akku, verkkolaite, näppäimistö, kiintolevy
Korjattavuus	Modulaarinen rakenne; helppo pääsy RAM-muistiin ja kiintolevyyn
Yleistä	Liiketoiminnan kannettava tietokone, kestävä rakenne

Usein kysytyt kysymykset - Latitude D500 DELL

Kuinka palautan Dell Latitude D500 -tietokoneeni tehdasasetuksiin?

Palauttaaksesi, käynnistä tietokone uudelleen ja paina F8 käynnistyksen aikana päästäksesi Advanced Boot Options -valikkoon. Valitse Repair Your Computer, sitten Dell Factory Image Restore jos saatavilla. Vaihtoehtoisesti käytä Windows XP -asennuslevyä ja seuraa näytön ohjeita.

Latitude D500 ei käynnisty. Mitä pitäisi tehdä?

Varmista ensin, että verkkolaite on kytketty ja akussa on virtaa. Kokeile kovaa nollausta: irrota akku ja verkkovirta, pidä virtapainiketta painettuna 15 sekuntia, kytke sitten uudelleen ja yritä uudelleen. Jos se ei vieläkään käynnisty, emolevy saattaa tarvita korjausta.

Kuinka voin päivittää RAM-muistin Dell Latitude D500 -tietokoneessani?

Latitude D500:ssa on kaksi SODIMM-paikkaa, jotka tukevat enintään 1 Gt RAM-muistia (512 Mt per paikka). Päivittääksesi, poista RAM-muistin kansi pohjasta, levitä pidikkeet varovasti irrottaaksesi vanhan moduulin, aseta uusi moduuli 45 asteen kulmassa ja paina alas, kunnes se napsahtaa paikalleen.

Miksi Latitude D500 -tietokoneeni toimii hitaasti?

Yleisiä syitä ovat riittämätön RAM-muisti (suositeltu vähintään 512 MB), pirstaloitunut kiintolevy tai haittaohjelmat. Kokeile levyn puhdistusta, eheyttämistä ja virustorjuntaohjelman suorittamista. Päivitys SSD-levyyn voi myös parantaa suorituskykyä.

Kuinka vaihdan kiintolevyn Dell Latitude D500 -tietokoneessani?

Sammuta tietokone, irrota akku ja etsi kiintolevyn lokero (merkitty pienellä kuvakkeella). Irrota kaksi ruuvia, jotka kiinnittävät aseman, liu'uta se ulos ja korvaa yhteensopivalla 2,5 tuuman PATA/IDE -kiintolevyllä. Asenna ruuvit ja akku takaisin.

Latitude D500 -tietokoneessani akku ei lataudu. Mitä voin tehdä?

Tarkista verkkolaite vaurioiden varalta ja varmista, että se on kunnolla kiinni. Kokeile toista pistorasiaa. Jos akku on vanha, se saattaa tarvita vaihtoa. Voit myös kalibroida akun lataamalla se täyteen ja sitten purkamalla se kokonaan.

Kuinka muodostan Wi-Fi-yhteyden Latitude D500 -tietokoneessani?

Latitude D500:ssa on fyysinen Wi-Fi-kytkin sivulla tai edessä - varmista, että se on päällä. Napsauta sitten langattoman verkon kuvaketta tehtäväpalkissa, valitse verkkosi ja syötä salasana. Jos langatonta kuvaketta ei näy, asenna oikeat ajurit Dellin tukisivustolta.

Voinko käyttää Dell Latitude D500 -akkua muissa malleissa?

Akkut ovat usein mallikohtaisia. Latitude D500 käyttää 6-kennoista akkua, jonka osanumero on 312-0070 tai vastaava. Se saattaa olla yhteensopiva joidenkin muiden saman aikakauden Dell Latitude -mallien kanssa (esim. D505, D510), mutta tarkista aina fyysinen sopivuus ja jännite.

Kuinka puhdistan Dell Latitude D500 -tietokoneeni näytön?

Sammuta tietokone ja irrota se pistorasiasta. Käytä pehmeää, nukkaamatonta liinaa, joka on hieman kostutettu vedellä tai näytönpuhdistusaineella. Pyyhi varovasti pyörivin liikkein. Älä koskaan suihkuta nestettä suoraan näytölle.

Latitude D500 piippaa useita kertoja käynnistyksen yhteydessä. Mitä se tarkoittaa?

Piippauskoodit osoittavat laitteisto-ongelmia. Esimerkiksi 1 piippaus tarkoittaa muistivirhettä, 2 piippausta emolevyvian, 3 piippausta näytönohjaimen vikaa. Laske piippaukset ja tutustu Dellin dokumentaatioon saadaksesi tarkemman koodin diagnosointia varten.

KÄYTTÖOHJE Latitude D500 DELL

Huomautukset, varoitukset ja laitteistovaroitukset

HUOMAUTUS: Huomautukset ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta entistä paremmin.

LAITTEISTOVAROITUS: Laitteistovaroitukset ovat varoituksia sellaisista tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAROITUS: Varoituksissa kerrotaan tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.

Lyhenteet

Lyhenteiden luettelo on tietokoneen käyttöoppaassa (sen mukaan, mitä käyttöjärjestelmää käytät, joko kaksoisnapsauta työpöydän Käyttöopas-kuvaketta tai napsauta Käynnistä-painiketta, valitse Opastus ja tuki ja valitse sitten Käyttö- ja järjestelmäoppaat).

Jos ostit Dell™ n Series -tietokoneen, mitkään tässä oppaassa olevat viittaukset Microsoft® Windows® -käyttöjärjestelmiin eivät koske sitä.

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta. © 2003 Dell Computer Corporation. Kaikki oikeudet pidätetään.

Tämän tekstin kaikenlainen kopioiminen ilman Dell Computer Corporationin kirjallista lupaa on jyrkästi kielletty.

Tekstissä käytetyt tavaramerkit Dell, DELL-logo, TrueMobile, Inspiron, Dell Precision, Dimension, OptiPlex ja Latitude ovat Dell Computer Corporationin tavaramerkkejä; Intel, Pentium ja Celeron ovat Intel Corporationin rekisteröityjä tavaramerkkejä; Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä; EMC on EMC Corporationin rekisteröity tavaramerkki.

Muut tekstissä mahdollisesti käytetyt tavaramerkit ja tuotenimet viittaavat joko merkkien ja nimien haltijoihin tai näiden tuotteisiin. Dell Computer Corporation kieltää omistusoikeuden muihin kuin omiin tavaramerkkeihinsä ja tuotenimiinsä.

Malli PP05L

Helmikuu 2003 P/N 4Y240 Rev. A00

Sisällysluettelo

VAROITUS: Turvallisuusohjeet 83

Yleistä 83

Tehonkulutus....84

Akku 85

Lentomatkustus 86

EMC-tiedot 86

Tietokonetta käytettäessä 87

Ergonomiset työtavat 88

Tietokoneen komponenttien käsittely 88

Staattiselta sähköltä suojaaminen 89

Akkujen hävittäminen 89

Tietokoneeseen liittyvien tietojen etsiminen 90

Tietokoneen käyttöönotto 92

Tietokone edestä katsottuna 94

Tietokone vasemmalta katsottuna 95

Tietokone oikealta katsottuna 95

Tietokone takaa katsottuna 96

Tietokone alta katsottuna 97

Akun poistaminen 98

Vara-akun poistaminen ja asentaminen 99

Akun asentaminen 101

Dell-diagnostiikkaohjelman suorittaminen 101

Säädöksistä 104

VAROITUS: Turvallisuusohjeet

Seuraavia turvallisuusohjeita noudattamalla voit suojata tietokonettasi ja työympäristöäsi vaurioilta sekä varmistaa oman turvallisuutesi.

Yleistä

• Älä yritä huoltaa tietokonetta itse, jos et ole valtuutettu huoltohenkilö. Noudata asennusohjeita huolellisesti.
• Jos liität virtalähteen jatkojohtoon, varmista, että jatkojohtoon kytkettyjen laitteiden yhteinen virrankulutus ei ylitä jatkojohdon suurinta sallittua virtaa.
• Älä työnnä csincitä tietokoneen ilma-aukkihin tai muihin aukkihin. Vieraan esincen aiheuttama oikosulku laitteen sisällä voi aiheuttaa sähköiskun tai palovaaran.
• Älä säilytä käynnissä olevaa tietokonetta ilmatiiviissä tilassa, kuten kuljetuskotelossa tai suljetussa salkussa. Jos ilman vaihtuminen estetään, tietokone voi vahingoittua tai voi syttyä tulipalo.
• Älä sijoita tietokonetta pattereiden tai muiden lämmönlähteiden lähelle. Älä myöskään tuki ilmanvaihtoaukkoja. Älä aseta irrallisia papereita tietokoneen alle äläkä aseta tietokonetta ahtaaseen seinäsyvennykseen tai sängylle, sohvalle tai matolle.
• Aseta virtalähde avoimeen paikkaan (esimerkiksi pöydälle tai lattialle) silloin, kun se on käytössä tai kun akkua ladataan. Älä peitä virtalähdettä papercilla tai muilla tavaroilla, jotka haittaavat jäähdytystä. Älä kytke kuljetuskotelossa olevaa virtalähdettä sähköverkkoon.
• Virtalähde saattaa kuumentua tietokoneen normaalin käytön aikana. Käsittele virtalähdettä varoen käytön aikana ja heti käytön jälkeen.
• Älä pidä tietokonetta pitkiä aikoja paljasta ihoa vasten. Alustan pintalämpötila kasvaa normaalin käytön aikana (varsinkin verkkovirtaa käytettäessä). Pitkäaikainen ihokosketus voi tuntua cpämukavalta tai johtaa jopa palovammaan.
• Älä käytä tietokonetta kostcassa ympäristössä, esimerkiksi uima-altaan, kylpyammeen tai pesualtaan lähellä tai kosteassa kellarissa.
• Jos tietokoneessasi on sisäinen modeemi tai valinnainen PC-korttimodeemi, irrota modeemin kaapeli ukonilman lähestyessä, jotta tietokone olisi turvassa puhelinlinjan kautta tulevilta sähköpurkauksilta.

VAROITUS: Turvallisuusohjeet (jatkuu)

• Älä kytke tai irrota johtoja tai suorita laitteelle huolto- tai asennustoimenpiteitä ukonilman aikana, jotta välttyisit sähköiskun vaaralta. Älä käytä tietokonetta ukonilman aikana, paitsi jos kaikki kaapelit on irrotettu ja tietokone toimii akun varassa.
• Jos tietokoneessasi on modeemi, modeemissa käytettävän kaapelin tulisi olla vähintään kokoa 26 AWG (American wire gauge). Lisäksi kaapelissa tulisi olla FCC-yhteensopiva RJ-11-liitin.
• Ennen kuin avaat tietokoneen pohjassa olevan muistimoduulin/mini-PCI-kortin/modcemin kannen, irrota kaikki sähköjohdot sähköpistokkeista ja irrota myös puhclinkaapcli.
• Jos tietokoncessa on RJ-11-modeemiliitin ja RJ-45-verkkoliitin, kytke puhelinkaapeli RJ-11-liittimeen, älä RJ-45-liittimeen.
• PC-kortit voivat lämmetä voimakkaasti normaalikäytössä. Noudata varovaisuutta, kun poistat PC-kortin, joka on ollut jatkuvassa käytössä pitkän aikaa.
• Tietokoneen virtajohto tulcc irrottaa ennen tietokoneen puhdistamista. Puhdista tietokone puhtaalla, vedellä kostutetulla liinalla. Älä käytä puhdistusnesteitä tai aerosoleja. Ne saattavat sisältää palavia aineita.

Tehonkulutus

• Käytä ainoastaan tässä tietokoneessa käytettäväksi hyväksyttyä Dellin virtalähdettä. Muuntyyppisten virtalähteiden käytöstä voi seurata palo- tai räjähdysvaara.
• Ennen kuin kytket tietokoneen pistorasiaan, varmista, että virtalähteen jännite ja taajuus vastaavat käytettävissä olevaa verkkovirtaa.
• Katkaise tietokoneen sähkövirta sammuttamalla tietokone, poistamalla akut akkupaikasta ja moduulipaikasta sekä irrottamalla virtalähteen liitin pistorasiasta.
• Vältä sähköiskuja kytkemällä virtalähde ja laitteiden virtajohdot maadoitettuihin pistorasioihin. Johdoissa saattaa olla maadoitetut liittimet. Älä poista maadoitusta csimerkiksi sovitusliittimillä. Jos käytät jatkokaapelia, käytä oikcantyyppistä kaapelia, joka sopii virtakaapeliin.

VAROITUS: Turvallisuusohjeet (jatkuu)

• Varmista, että virtalähteen johdon päällä ei ole esineitä ja että johto on sellaisessa paikassa, jossa siihen ei voi kompastua eikä sitä voi talloa.
• Jos käytät jakojhtoa, ole varovainen kytkicssäsi virtalähteen virtakaapelin johtoon. Joissakin johdoissa liitin on mahdollista kytkeä väärin. Jos virtajohdon liitin kytketään väärin, tietokoneelle saattaa aiheutua pysyviä vahinkoja. Lisäksi aiheutuu sähköiskun tai palon syttymisen vaara. Varmista, että liittimet vastaavat toisiaan ja ne kytketään oikein.

Akku

• Käytä ainoastaan tässä tietokoneessa käytettäviksi hyväksyttyjä Dell™-akkumoduuleja. Muuntyyppisten akkujen käytöstä voi seurata palo- tai räjähdysvaara.
• Älä kanna akkuja taskussa, käsilaukussa tai muussa sellaisessa paikassa, jossa metallicsincet (csimerkiksi auton avaimet tai paperiliittimet) voivat aiheuttaa oikosulum akun napojen välille. Oikosulusta aiheutuva virtapurkaus voi aikaansaada hyvin korkeita lämpötiloja, jotka saattavat vahingoittaa akkua tai aiheuttaa palovammoja.
• Akku voi aiheuttaa väärin käsiteltynä palovaaran. Älä pura akkua. Käsittele vahingoittunutta tai vuotavaa akkua erittäin huolellisesti. Jos akku on vahingoittunut, akkuhappoa saattaa vuotaa kennoista, mikä voi aiheuttaa henkilövahinkoja.
• Pidä akku poissa lasten ulottuvilta.
• Älä pidä tietokonetta tai akkua lähellä lämmönlähdettä, kuten lämpöpatteria, uunia, takkaa tai lämmityslaitetta. Älä altista akkua yli 60 °C:n lämpötiloille. Jos akun lämpötila nousee liikaa, akun kennot voivat räjähtää tai vuotaa, mikä saattaa aiheuttaa palonsyttymisvaaran.
• Älä hävitä tictokonccen akkuja polttamalla tai tavallisen talousjätteen mukana. Akkujen kennot voivat räjähtää. Hävitä käytetyt akut valmistajan ohjeiden mukaisesti. Jos et tiedä, minne käytetyt akut on toimitettava, ota yhteyttä paikallisiin jätehuoltoviranomaisiin. Hävitä loppuun käytetyt tai vahingoittuneet akut välittömästi.

VAROITUS: Turvallisuusohjeet (jatkuu)

Lentomatkustus

- Eräät lentomatkustusta koskevat säännökset tai lentoyhtiöiden rajoitukset saattavat koskca Dell-tietokoncen käyttöä lentokoncella matkustettacssa. Nämä säännökset tai rajoitukset saattavat esimerkiksi kieltää sellaisten henkilökohtaisten sähkölaitteiden käytön lentokoncessa, jotka pystyvät lähettämään radiotaajuuksisia tai muita sähkömagnecttisia signaaleja.

• Jotta noudattaisit näitä rajoituksia, kytke tietokoneessasi mahdollisesti oleva Dell TrueMobile™ -laite tai muu langaton yhteyslaite pois toiminnasta ennen lentokonceseen nousemista ja noudata kaikkia lentohenkilökunnan kyscisen laitteen käytöstä antamia ohjeita.
  – Lisäksi lentokoneessa saattaa olla kiellettyä käyttää henkilökohtaisia sähkölaitteita, kuten kannettavaa tietokonetta, tiettyjen kriittisten vaiheiden aikana, kuten lentokoneen noustessa ja laskeutuessa. Jotkin lentoyhtiöt saattavat lisäksi määritellä kriittiscksi vaihecksi kaiken sen lentoajan, jolloin lentokone on alle 3 050 metrin (10 000 jalan) korkeudessa. Noudata lentoyhtiön ohjeita siitä, milloin sähkölaitteiden käyttö on sallittua.

EMC-tiedot

Kun käytät suojattuja kaapeleita, laitteisto vastaa aiotun käyttöympäristön EMC-luokitusta. Delliltä on saatavissa kaapeli rinnakkaisporttiin kytkcttäviä kirjoittimia varten. Voit halutessasi tilata kaapelin Delliltä WWW-osoitteesta www.dell.com.

Staattinen sähkö voi vahingoittaa tietokoneen elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Kehoosi keräytynyt staattinen sähkö purkautuu, kun kosketat tietokoneen tulo- ja lähtöpaneelin maalaamatonta metallipintaa.

Tietokonetta käytettäessä

Noudata seuraavia turvallisuusohjeita estääksesi tietokoneen vahingoittumisen.

• Kun käytät tietokonetta, aseta se tasaiselle alustalle.
• Älä kuljeta tietokonetta matkatavarana. Tietokoneen voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta tietokonetta metallinilmaisimen läpi. Varmista, että mukana on varattu akku siltä varalta, että tietokone on käynnistettävä turvatarkastukscssa.
• Kun kuljetat kiintolevyä erillään tietokoneesta, pakkaa se sähköä johtamattomaan materiaaliin, esimerkiksi kankaaseen tai paperiin. Tarkastuksessa voit joutua asentamaan kiintolevyn tietokoneeseen. Kiintolevyn voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta kiintolevyä metallinilmaisimen läpi.
• Älä aseta tietokonetta tavaratilaan, jossa se voi liikkua. Älä pudota tai kolhi tietokonetta.
• Suojaa tietokone, akku ja kiintolevy ympäristön lialta, pölyltä, ruoka-aincilta, nesteiltä, hyvin korkeilta tai matalilta lämpötiloilta, lialliselta auringonvalolta ja muilta vaaratekijöiltä.
• Suuret lämpötilan tai kosteuden vaihtelut tietokonetta siirrettäessä voivat aiheuttaa vesihuurua tietokoneen sisälle. Jotta tietokone ei vahingoittuisi, odota, että kosteus haihtuu, ennen kuin käytät konctta.

LAITTEISTOVAROITUS: Kun siirrät tietokoneen kylmästä lämpimään tai päinvastoin, odota, että lämpötilaero tasaantuu, ennen kuin käynnistät tietokoneen.

- Kun irrotat kaapelin, vedä liittimestä tai jännityksenpoistosilmukasta. Älä vedä kaapelista. Kun vedät liittimen ulos, pidä se suorassa, jotta sen nastat civät vääntyisi. Varmista myös ennen kaapelin kytkemistä, että liittimet ovat suorassa ja oikein pääin.

- Käsittele komponentteja huolellisesti. Tartu komponenttiin, esimerkiksi muistimoduuliin, sen reunoista, älä piikcistä.

- Kun aiot irrottaa muistimoduulin järjestelmälevystä tai jonkin laitteen tietokoncesta, sammuta tietokone, irrota virtalähteen johto, poista akut akkupaikasta ja moduulipaikasta sekä odota viisi sekuntia, ennen kuin aloitat muistimoduulin tai oheislaitteen irrottamisen. Näin estät järjestelmälevyä vahingoittumasta.

Tietokonetta käytettäessä (jatkuu)

• Puhdista näyttö pehmeällä puhtaalla liinalla ja vedellä. Kostuta liina vedellä ja pyyhi sillä näyttöä yhdensuuntaisesti ylhäältä alaspäin. Poista kosteus näytöstä välittömästi ja pidä näyttö aina kuivana. Pitkällinen altistus kosteudelle saattaa vahingoittaa näyttöä. Älä puhdista näyttöä ikkunanpuhdistusainccella.
• Jos tietokone kastuu tai vahingoittuu, noudata käyttöoppaan Ongelmien ratkaisminen -osassa annettuja ohjeita. Jos tietokone ei näidenkään toimenpiteiden jälkeen toimi oikein, ota yhteys Delliin (yhteystiedot ovat käyttöoppaan Avun saaminen -osassa).

Ergonomiset työtavat

VAROITUS: Virheellisestä näppäimistön käytöstä tai liian pitkäaikaisesta näppäimistötyöskentelystä voi aiheutua vammoja.

VAROITUS: Tietokoneen oman näytön tai siihen liitetyn erillisen näytön pitkäaikainen käyttö voi rasittaa silmiä.

Työtehon ja mukavuuden varmistamiseksi tietokoneen käytössä kannattaa ottaa huomioon käyttöoppaan liitteessä olevat ergonomiaohject.

Tätä kannettavaa tictokonctta ci olc suunniteltu jatkuvaan toimistokäyttöön. Jos tictokonctta käytetään toimistossa pitkiä aikoja, siihen kannattaa liittää ulkoinen näppäimistö.

Tietokoneen komponenttien käsittely

Ennen kuin poistat tai ascennat muistimoduulin, Mini-PCI-kortin tai modecmin, suorita seuraavat toimenpiteet ilmoitetussa järjestyksessä.

LAITTEISTOVAROITUS: Tietokoneen sisäosiin ei tule kajota muutoin kuin muistimoduulia, Mini-PCI-korttia tai modeemia asennettaessa.

LAITTEISTOVAROITUS: Odota viisi sekuntia tietokoneen sammuttamisen jälkeen ennen laitteen poistamista tai muistimoduulin, Mini-PCI-kortin tai modeemin irrottamista. Näin estät järjestelmälevyä vahingoittumasta.

1 Sammuta tietokone ja katkaise virta myös tietokoneeseen liitetyistä laitteista.
2 Irrota tietokone ja siihen liitetyt oheislaitteet pistorasiasta. Näin vältyt henkilövahinkojen ja sähköiskun vaaralta. Irrota lisäksi mahdolliset puhelin- tai verkkokaapelit tietokoneesta.
3 Poista akku akkupaikasta ja tarvittaessa vara-akku moduulipaikasta.

Tietokonetta käytettäessä (jatkuu)

4 Poista staattinen sähkövaraus koskemalla tietokoneen takaosassa olevaa maalaamatonta metallipintaa.

Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä komponentteja vahingoittavan staattisen sähkön muodostumisen.

Staattiselta sähköltä suojaaminen

Staattinen sähkö voi vahingoittaa tietokoneen elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Maadoita itsesi koskettamalla tietokoneen takaosan maalaamatonta metallipintaa.

Kun käsittelet tietokoneen sisäosia, pura staattinen sähkö itsestäsi säännöllisin väliajoin koskettamalla tietokoneen takaosan maalaamatonta metallipintaa.

Voit välttää staattisen sähkön purkauksista aihecutuvat vauriot myös noudattamalla seuraavia varotoimia:

• Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta, ennen kuin olet valmis asentamaan sen. Pura staattinen sähkö itsestäsi juuri ennen antistaattisen pakkauksen avaamista.
• Pakkaa staattiselle sähkölle herkät komponentit kuljetusta varten aina antistaattiscen säiliöön tai pakkausmateriaaliin.
• Käsittele herkkiä komponentteja ympäristössä, jossa ei ole staattista sähköä. Jos mahdollista, peitä lattiat ja työtasot antistaattisella materiaalilla.

Akkujen hävittäminen

Tietokoneessa käytetään litiumakkuja. Litium-ioniakun vaihto-ohjeet ovat tämän ohjeen kohdassa Akun irroittaminen ja käyttöoppaan kohdassa, jossa kerrotaan akun käyttämisestä.

Akkua ei saa hävittää talousjätteen mukana. Ota yhteyttä paikallisiin jätehuoltoviranomaisiin, jos et tiedä, minne käytetyt akut on toimitettava.

Tietokoneeseen liittyvien tietojen etsiminen

Etsittävä kohde: Tietolähde:

tietokoneen vianmääritysohjelma	Ohjaimet ja apuohjelmat -CD-levy (Resurssilevy)
tietokoneen ohjaimet	Object ja ohjaimet on asennettu
tietokoneen ohjekirjat	Dell-tietokoncisiin valmiiksi. CD-levyn avulla voit asentaa ohjaimia uudelleen, suorittaa Dell-diagnostiikkaohjelman tai lukca ohjeita.
laitteen ohjekirjat	CD-levyllä saattaa olla Lueminuttiedostoja, joissa on viimeisimpiä päivityksiä tietokoneen teknisistä muutoksista tai teknisiä lisätietoja kokeneille käyttäjille tai teknikoille.
tietokoneen käyttöönottaminen	järjestelmätiedot
takuutiedot
turvallisuusohjeet
pikapalvelukoodi ja huoltomerkki	Pikapalvelukoodi ja Product Key -tarra
Microsoft®Windows®-käyttöoikeustarra
	Tarrat ovat tietokoneessa.

Etsittävä kohde: Tietolähde:

tietokoneen uusimmat ohjaimetvastauksia teknisiin huolto- ja tukikysymyksiinonline-keskustelupalstat, joilla voi keskustella muiden käyttäjien ja teknisen tuen kanssatietokoneen oppaat	Dell Support -Web-sivusto – support.dell.comDell Support -Web-sivustossa on useita online-työkaluja, esimerkiksi seuraavat:Solutions (ratkaisuja) – vianmääritysvihjeitä, teknikoiden kirjoittamia artikkclcja ja online-kursscjaCommunity Forum – online-keskustelua muiden Dellin asiakkaiden kanssaUpgrades (päivitykset) – komponenttien päivitysohjeita, csimerkiksi muistin, kiintolevyaseman ja käyttöjärjestelmän päivitysohjeetCustomer Care (asiakaspalvelu) – yhteystiedot, tilauksen tiedot sekä takuu- ja korjaustiedotDownloads (ladattavat ohjelmat) – ohjaimet, korjaustiedostot ja ohjclmistopäivityksetReference (oppaat) – tietokoncen ohjckirjat, tuotteen ominaisuudet ja tekniset julkaisut.
osien irrottaminen ja vaihtaminenteknisten ominaisuuksien selvittämincnjärjestelmäasetusten määrittäminenvianmääritys ja -korjaus	KäyttöopasWindowsin ohje- ja tukikeskusNapsauta Start (Käynnistä) -painiketta ja valitse Help and Support (Opastus ja tuki).Valitse User’s and system guides (Käyttö- ja järjestelmäoppaat) ja valitse sitten User’s guides (käyttöoppaat).Microsoft Windows 2000Kaksoisnapsauta työpöydällä olevaa User’s Guide (Käyttöopas) -kuvaketta.
Windows XP:n käyttötictokoncen oppaatlaitteiden oppaat(csimerkiksi modecmin opas)	Windowsin ohje- ja tukikeskusNapsauta Start (Käynnistä) -painiketta ja valitse Help and Support (Opastus ja tuki).Kirjoita ongelmaa kuvaava sana tai lause ja napsauta nuolikuvaketta.Napsauta ohjcaihetta, joka kuvaa ongelmaa.Noudata näyttöön tulevia ohjeita.

Etsittävä kohde: Tietolähde:

- käyttöjärjestelmän uudellccnasentaminen

Käyttöjärjestelmän levy

tai

Kun asennat käyttöjärjestelmän uudelleen käyttöjärjestelmälevyltä, asenna tietokoneesi oheislaitteiden laitcohjaimet tietokoncen mukana toimitetulta Ohjaimet ja apuohjelmat -levyltä.

Käyttöjärjestelmän Product Key -avain on tietokoneessa.

Tietokoneen käyttöönotto

VAROITUS: Ennen kuin aloitat tässä osassa kuvattujen toimien suorittamisen, noudata tämän oppaan turvallisuusohjeita.

1 Pura lisävarusteet pakkauksesta.
2 Ascta pakkauksessa olevat lisävarustect csille. Tarvitset niitä valmistellessasi tietokonetta käyttöönottoa varten.
Lisävarustepakkauksessa on lisäksi käyttöohjeita sekä tilaamiasi muita ohjelmistoja tai laitteita (PC-kortteja, levyasemia tai akkuja).

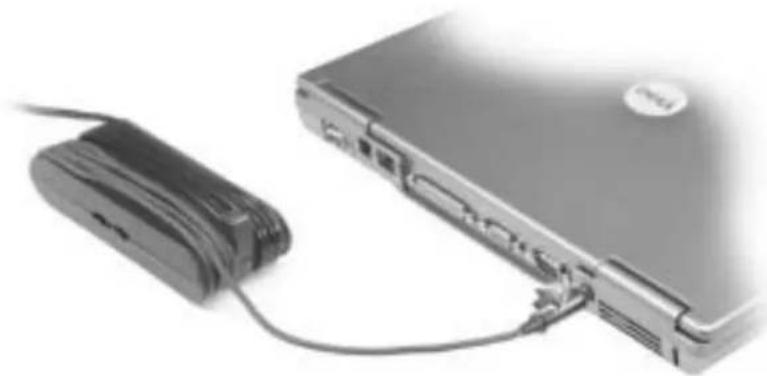

3 Kytke virtalähde tietokoneen virtalähdeliittimeen ja pistorasiaan.

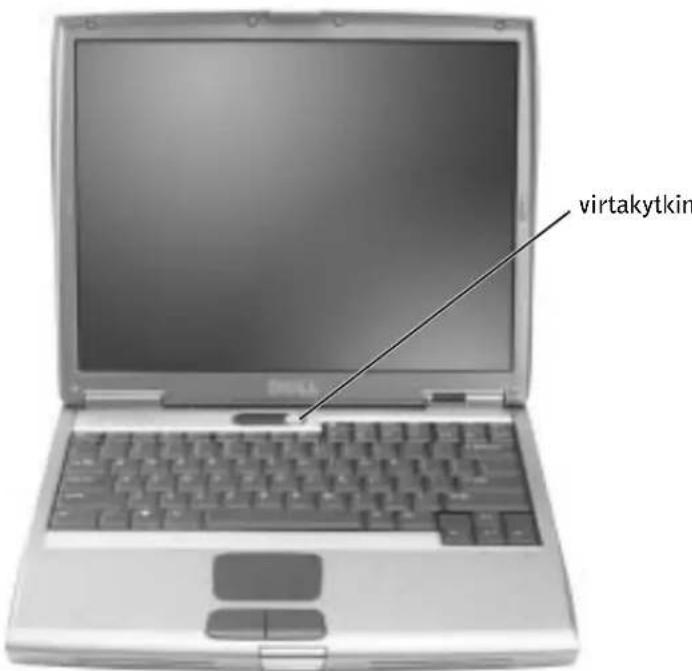

4 Käynnistä tietokone avaamalla näyttö ja painamalla virtakytkintä.

HUOMAUTUS: Älä kytke tietokonetta telakointilaitteeseen, ennen kuin tietokone on käynnistetty ja sammutettu vähintään kerran.

Tietoja tietokoneesta

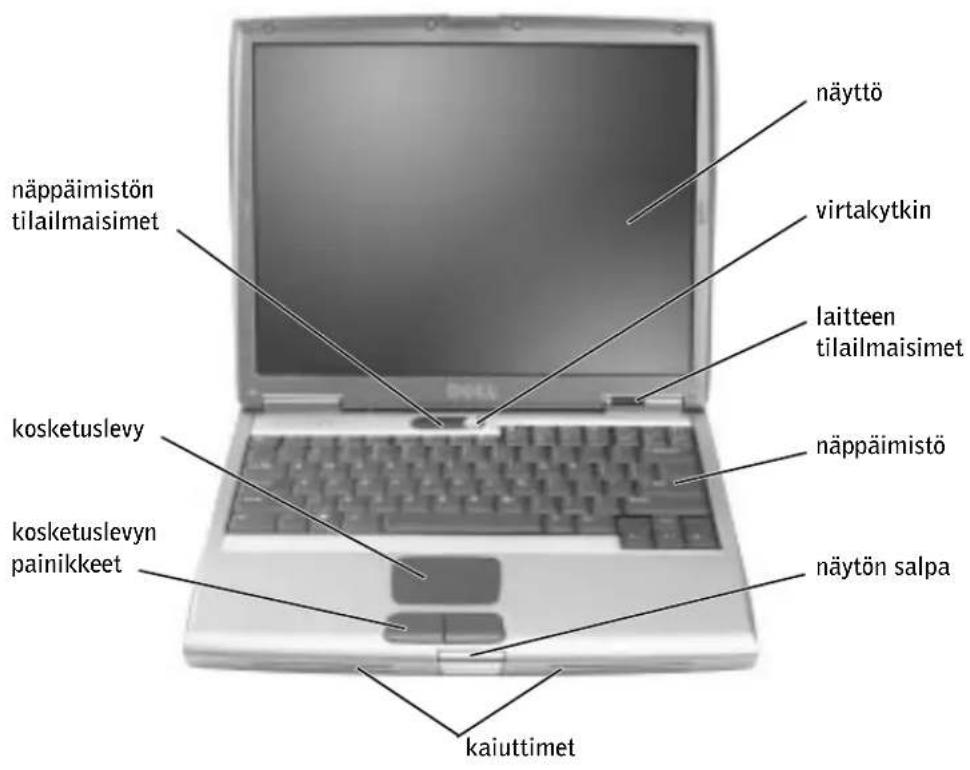

Tietokone edestä katsottuna

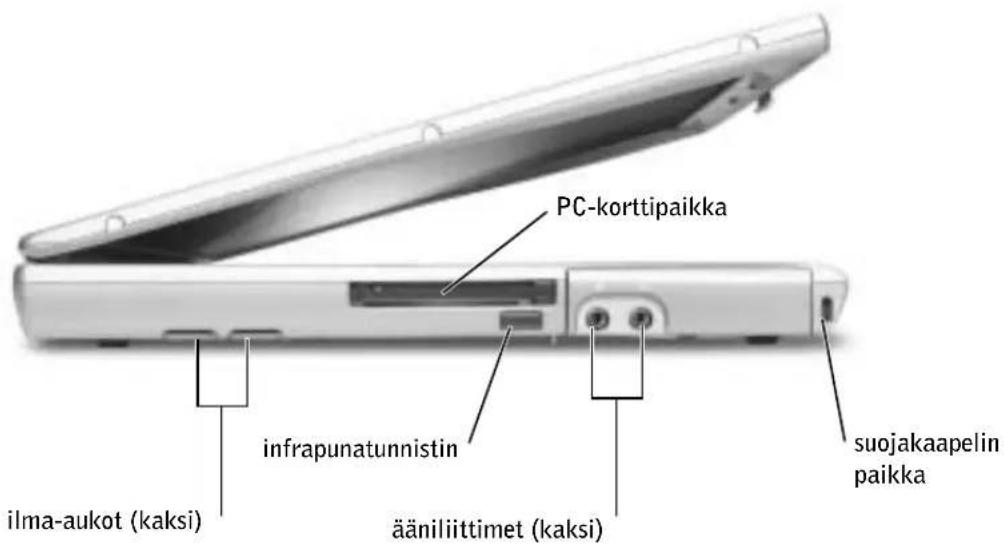

Tietokone vasemmalta katsottuna

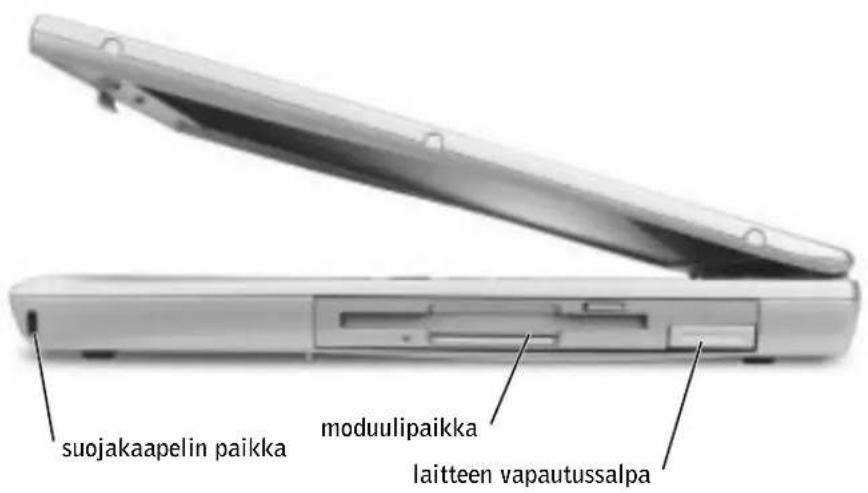

Tietokone oikealta katsottuna

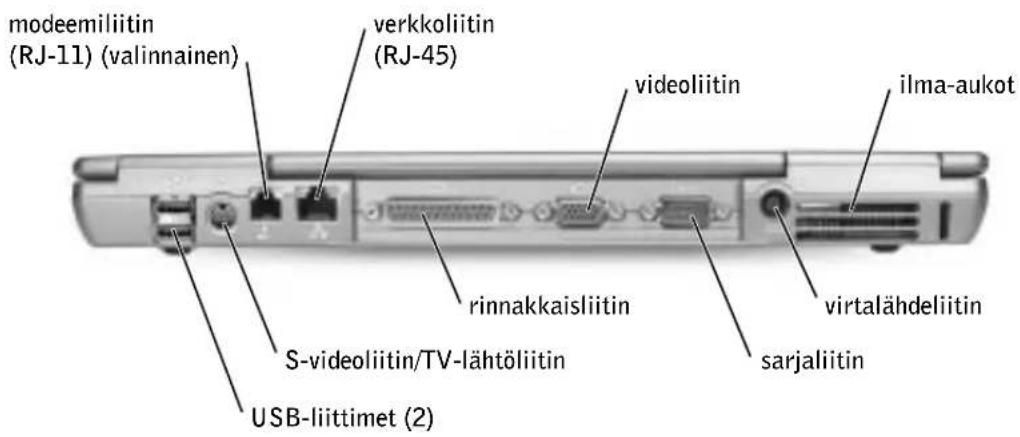

Tietokone takaa katsottuna

LAITTEISTOVAROITUS: Jotta tietokone ei vahingoittuisi, odota viisi sekuntia tietokoneen sammuttamisen jälkeen, ennen kuin irrotat ulkoisen laitteen.

VAROITUS: Älä peitä ilma-aukkoja, älä työnnä niihin esineitä äläkä anna pölyn kerääntyä niihin. Älä säilytä käynnissä olevaa tietokonetta ilmatiiviissä tilassa, kuten suljetussa salkussa. Jos ilman vaihtuminen estetään, tietokone voi vahingoittua tai voi syttyä tulipalo.

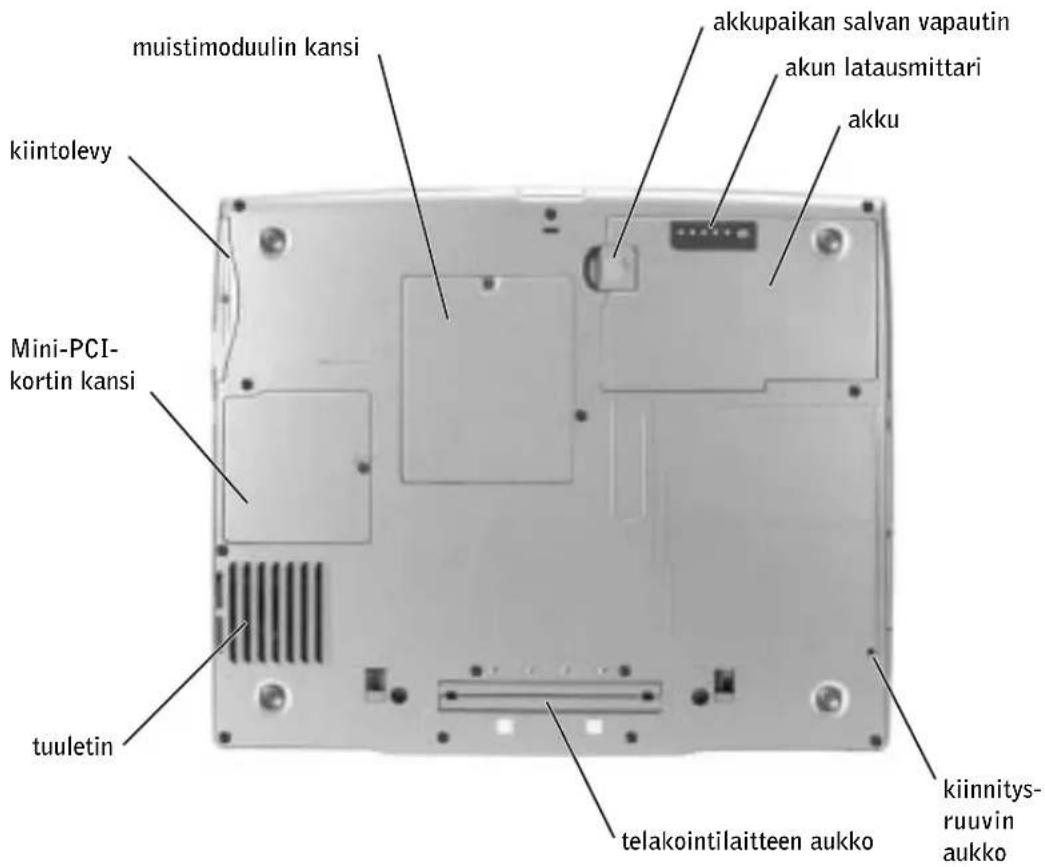

Tietokone alta katsottuna

Akun poistaminen

Lisätietoja vara-akun poistamisesta on käyttöoppaan kohdassa Moduulipaikan käyttäminen.

VAROITUS: Ennen kuin teet nämä toimenpiteet, sammuta tietokone, irrota se pistorasiasta ja irrota modeemi puhelinpistokkeesta.

LAITTEISTOVAROITUS: Jos vaihdat akun tietokoneen ollessa valmiustilassa, akun vaihtoon on käytettävissä enintään puolitoista minuuttia, ennen kuin tietokone sammuu ja tallentamatta jääneet tiedot menetetään.

1 Varmista, että tietokone on sammutettu sekä irrotettu pistorasiasta ja puhelinpistokkeesta.
2 Jos tietokone on kiinnitetty telakointilaitteeseen, irrota se telakoinnista. Lisätietoja saat käyttämäsi telakointilaitteen ohjeesta.

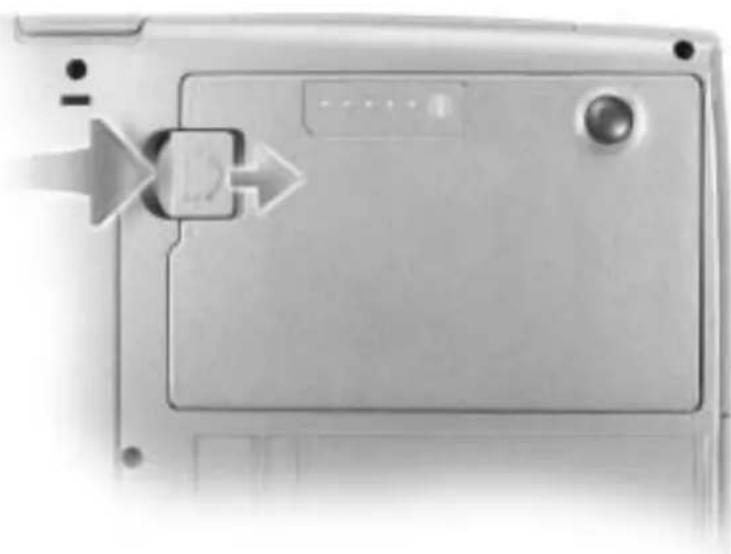

3 Poista akku liu'uttamalla akkupaikan salvan vapautinta ja pitämällä sitä vapautusascnlossa samalla, kun vedät akun ulos.

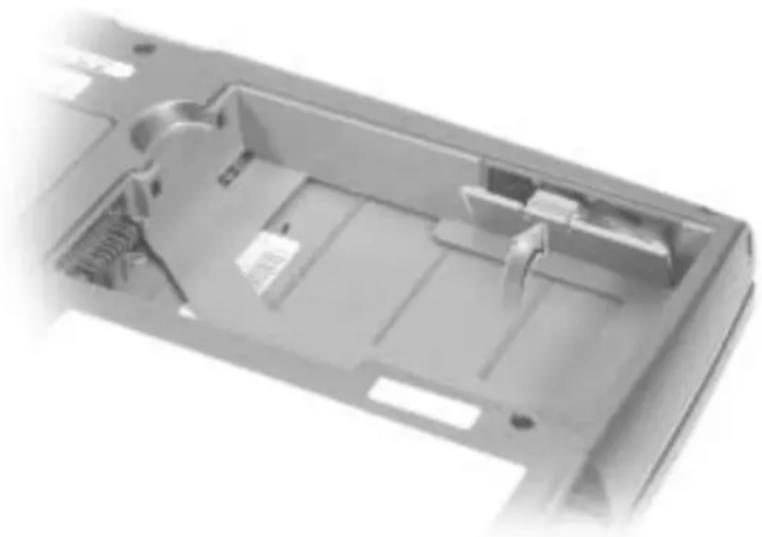

Vara-akun poistaminen ja asentaminen

1 Poista akku.

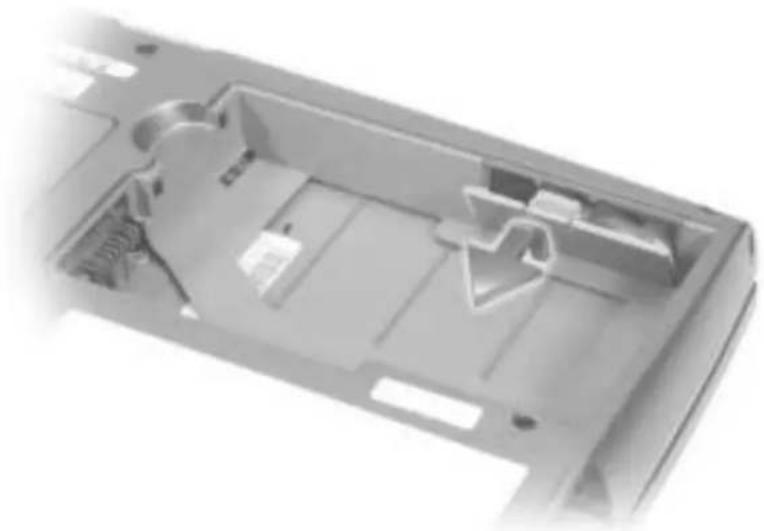

2 Poista vara-akun kansi.

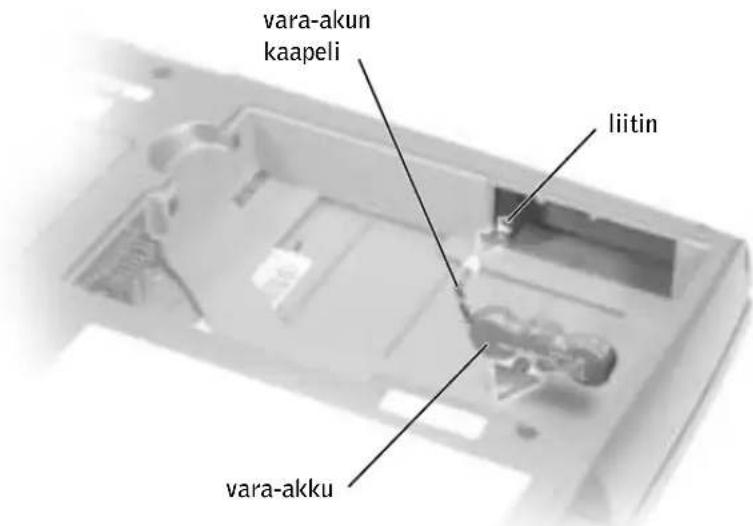

3 Vedä vara-akku pois akkupaikasta ja irrota kaapeli liittimestä.

4 Kytke vara-akun kaapeli vara-akkupaikan liittimeen.

5 Aseta vara-akku akkupaikkaan ja aseta vara-akun kansi paikalleen.

Liu'uta uusi akku akkupaikkaan niin pitkälle, että vapautuspainike napsahtaa.

Lisätietoja vara-akun asentamisesta on käyttöoppaan kohdassa Moduulipaikan käyttäminen.

Dell-diagnostiikkaohjelman suorittaminen

Dell-diagnostiikkaohjelma sijaitsee kiintolevyllä piilotettuna olevassa Diagnostic utility -osiossa.

HUOMAUTUS: Jos tietokone ei voi näyttää näyttökuvaa, ota yhteyttä Delliin (yhteystiedot ovat käyttöoppaan Avun saaminen -osassa).

1 Sammuta tietokone.
2 Jos tietokone on kiinnitetty telakointilaitteceseen, irrota se telakoinnista. Lisätietoja saat käyttämäsi telakointilaitteen ohjeesta.
3 Liitä tietokone pistorasiaan.

4 Käynnistä tietokone. Kun DELL™ -logo tulee näkyviin, paina heti F12.

HUOMAUTUS: Jos näyttöön tulee ilmoitus, jonka mukaan diagnosiikkaohjelman osiota ei löydy, voit suorittaa Dell-diagnostiikkaohjelman Ohjaimet ja apuohjelmat -levyltä.

Jos odotat liian kauan ja Microsoft® Windows® -logo tulce näyttöön, odota, kunnes näyttöön tulce Windows-työpöytä. Sammuta tämän jälkeen tietokone ja yritä uudelleen.

5 Kun käynnistysjärjestysluettelo tulee näyttöön, korosta Diagnostiikka ja paina ← Enter

Tictokone alkaa suorittaa Pre-boot System Assessment -toimintoa, joka on sarja emolevyn, näppäimistön, kiintolevyn ja näytön toimintaa testaavia diagnostiikkaohjelmia.

• Toiminnon aikana sinun on chkä vastattava joihinkin kysymyksiin.
• Jos jokin vika havaitaan, tietokone lopettaa toimintansa ja näyttää virhesanoman.
  Voit keskeyttää toiminnon ja käynnistää käyttöjärjestelmän valitsemalla N, voit cdctä scuraavaan testiin valitsemalla ja voit testata viallisen osan uudelleen valitsemalla R.

- Jos Pre-boot System Assessment -toiminnon aikana löytyy virheitä, kirjoita virhekoodi(t) muistiin ja ota yhteyttä Delliin (yhteystiedot ovat käyttöoppaan Avun saaminen -osassa), cennen kuin jatkat Dell-diagnostiikkaohjelman käyttämistä.

Jos Pre-boot System Assessment -toiminto suoritetaan loppuun asti, näyttöön tulee sanoma Booting Dell Diagnostic Utility Partition. Jatka painamalla jotain näppäintä.

6 Painamalla jotain näppäintä käynnistät Dell-diagnostiikkaohjelman kiintolevyn Diagnostics Utility -osiosta.

7 Kun Dell-diagnostiikkaohjelma on latautunut ja päävalikko avautuu, napsauta haluamaasi vaihtochtoa.

Vaihtoehto: Toiminto:
Express Test (pikatesti)	Testaa laitteet nopeasti. Testaaminen vie yleensä 10–20 minuuttia. Käyttäjän ei tarvitse tchdä mitään testauksen aikana. Pikatestillä voit selvittää ongelman syyt nopeasti.
Extended Test (laaja testi)	Testaa laitteet läpikotaisin. Testi kestää yleensä tunnin tai kauemmin, ja käyttäjän on välillä vastattava kysymyksiin.

Vaihtoehto: Toiminto:

Custom Test (mukautettu testi)	Testaa tietyn laitteen. Suoritettavia testejä voi mukauttaa.
Symptom Tree (ongelmapuu)	Näyttää yleisimmät merkit ongelmista, ja käyttäjä voi valita testin näiden merkkien perusteella.

8 Jos ongelma löydetään testin aikana, näyttöön tulee sanoma, jossa ilmoitetaan virhekoodi ja ongelman kuvaus. Kirjoita virhekoodi ja ongelman kuvaus muistiin ja noudata näyttöön tulevia ohjcita.

Jos et voi selvittää virhetilaa, ota yhteyttä Delliin (yhteystiedot ovat käyttöoppaan Avun saaminen -osassa).

HUOMAUTUS: Tietokoneen huoltomerkki näkyy kunkin näytön otsikkopalkissa.

9 Jos suoritat testin käyttämällä Custom Test (mukautettu testi)- tai Symptom Tree (ongelmapuu) -vaihtochtoa, saat lisätictoja napsauttamalla seuraavassa taulukossa kuvattuja välilchtiä.

Välilehti: Toiminto:
Results (Tulokset) Näyttää testin tulokset ja havaitut virhetilanteet.
Errors (Virheet) Näyttää havaitut virhetilanteet, virhekoodit ja ongelmakuvauksen.
Help (Ohjc) Sisältää kuvauksen testistä ja saattaa ilmoittaa testin suorittamiseen liittyviä vaatimuksia.
Configuration (Kokoonpano)	Näyttää valitun laitteen laitteistokokoonpanon.Dell-diagnostiikkaohjelma saa kaikkien laitteiden kokoonpanotiedot järjestelmän asennusohjelmasta, muistista ja sisäisistä testcistä. Kaikki tiedot näytetään näytön vasemmassa reunassa olevassa laiteluctelossa. Laiteluctelossa ci välttämättä ole kaikkien tietokoneeseen asennettujen komponenttien tai tietokoneceen liitettyjen laitteiden nimiä.
(Parameters) Paramctrit	Voit mukauttaa testiä muuttamalla testiasetuksia.

10 Sulje testinäyttö, niin pääset takaisin päävalikkoon. Voit lopettaa Dell-diagnostiikkaohjelman käytön ja käynnistää tietokoneen uudelleen sulkemalla päävalikkonäytön.

Säädöksistä

Sähkömagneettinen häiriö (EMI) tarkoittaa signaalia tai lähetystä, joka siirtyy vapaassa tilassa tai voima- tai signaalilinjojen välityksellä ja vaarantaa radionavigoinnin tai muun turvapalvelun toimintaa tai heikentää, estää tai toistuvasti keskeyttää luvanvaraista radioviestintäpalvelua. Radioviestintäpalveluja ovat muun muassa AM/FM-radiolähetykset, televisiolähetykset, matkapuhelinpalvelut, tutka, lennonjohto, hakulaitteet ja Personal Communication Services (PCS) -palvelut. Sähkömagneettiseen ympäristöön vaikuttavat näiden luvanvaraisten palvelujen lisäksi tahattomat säteilylähteet, esimerkiksi tietokoneet ja muut digitaaliset laitteet.

Sähkömagneetisella yhtcensopivuudella (EMC) tarkoitetaan sähkölaitteiden kykyä toimia yhdessä oikein sähkömagneetisessa ympäristössä. Tämä tietokone on suunniteltu siten, että sen aiheuttama sähkömagneettinen häiriö on säädösten sallimissa rajoissa, mutta häiriöitä voi silti csiintyä tictyissä käyttökohteissa. Sammuttamalla laitteen ja käynnistämällä sen uudelleen voit tarkistaa, aiheuttaako laite häiriöitä radioviestintäpalveluissa. Voit koettaa poistaa mahdollisia häiriöitä seuraavilla toimenpitcellä:

• Suuntaa vastaanottimen antenni uudelleen.
• Muuta tietokoneen paikkaa suhteessa vastaanottimeen.
• Siirrä tietokone kauemmaksi vastaanottimesta.
• Kytke tietokone toiseen pistorasiaan niin, että tietokone ja vastaanotin eivät ole samassa virtapiirissä.

Ota tarvittaessa yhtcyttä Dellin tekniseen tukeen tai radio- ja televisiotekniikkaan erikoistunecseen henkilöön.

Lisätietoja säädöksistä on käyttöoppaan liitteessä. Eri säädöksiä koskevat kohdat sisältävät maakohtaisia tietoja sähkömagneettisten häiriöiden välttämisestä sekä tuotteen turvallisuudesta.

Painettu Irlannissa.
