TGR80NGC6 - бойлер GORENJE - Безплатно ръководство за потребителя

Тип продукт	Електрически бойлер
Марка	Gorenje
Модел	TGR80NGC6
Капацитет	73 L
Размери (A x B x C)	790 x 565 x 205 mm
Тегло (празен / пълен)	27 kg / 107 kg
Мощност	2000 W
Напрежение	230 V~
Клас на защита	I
Степен на защита	IP23
Клас на енергийна ефективност	C
Номинално налягане	0.6 MPa (6 bar)
Температурен диапазон	10 °C до 65 °C (+5/-0)
Температура на еко режим	55 °C
Мощност на нагревателния елемент	2000 W
Време за загряване (10°C до 65°C)	2 h 20 min
Необходим захранващ кабел	H05VV-F 3G 1.5 mm²
Номинално налягане на предпазния клапан	0.6 MPa (6 bar)
Допълнителна термична защита	До 130 °C
Антикорозионна защита	Емайлиран резервоар с Mg анод
Интервал на поддръжка	На всеки 3 години (оглед на анода и отстраняване на котлен камък)

Често задавани въпроси - TGR80NGC6 GORENJE

Как да настроя температурата на водата на моя Gorenje TGR80NGC6?

Завъртете копчето на термостата, за да регулирате температурата между 10 °C и 65 °C (+5/-0). За най-икономична работа го настройте на еко позиция, която поддържа 55 °C.

Защо капе вода от предпазния клапан?

По време на загряване водата се разширява и предпазният клапан може да изпусне няколко капки. Това е нормално. Уверете се, че изходът на предпазния клапан е насочен надолу към канализация. Ако капенето е прекалено или непрекъснато, клапанът може да се нуждае от почистване или подмяна.

Как да източа бойлера за защита от замръзване?

Първо изключете захранването. Отворете крана за топла вода на смесителя, след това източете през входящата тръба с помощта на Т-образен фитинг или изпускателен кран. Можете също да източите чрез предпазния клапан, като отворите неговата дръжка. След източване може да остане вода; отстранете нагревателния фланец, за да изпразните напълно.

Какво прави еко режимът?

Режимът еко настройва термостата на 55 °C, намалявайки котления камък и топлинните загуби, което прави бойлера по-енергийно ефективен, като същевременно осигурява достатъчно топла вода.

Колко често трябва да сменям магнезиевия анод?

Магнезиевият анод трябва да се проверява на всеки 3 години от оторизиран сервиз и да се сменя, ако е износен. Това предпазва резервоара от корозия.

Мога ли сам да инсталирам бойлера?

Инсталацията трябва да се извършва от квалифициран персонал съгласно местните разпоредби и инструкциите на производителя. Бойлерът трябва да бъде фиксиран вертикално на стена с подходящи винтове (мин. диаметър 8 mm).

Какво да направя, ако бойлерът спре да загрява?

Първо проверете дали захранването е включено и термостатът е настроен правилно. Ако термичната защита е задействана (поради прегряване), нулирането ѝ изисква сервизен техник. Не се опитвайте да правите вътрешни ремонти; обадете се на оторизиран сервиз.

Как да почистя външната част на бойлера?

Използвайте мек разтвор на перилен препарат и мека кърпа. Не използвайте разтворители или абразивни почистващи препарати, тъй като те могат да повредят повърхността.

Подходящ ли е TGR80NGC6 за множество изходи за топла вода?

Да, когато е свързан в затворена под налягане система, може да захранва няколко точки на използване (напр. душ, мивка). За единичен изход може да се използва отворена гравитачна система с възвратен клапан.

Какъв тип предпазен клапан е необходим?

Инсталирайте предпазен клапан на входа за студена вода с номинално налягане 0.6 MPa (6 bar) (както е на етикета). Не инсталирайте спирателен кран между бойлера и предпазния клапан.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TGR80NGC6 GORENJE

⚠️ Този уред може да бъде използван от деца на възраст над 8 години, както и от лица с ограничени физически, сетивни или умствени способности, или от такива с недостатьчен опит и познания, ако са наблюдавани или инструктирани относно използването на уреда по безопасен начин и разбират потенциалните опасности.

⚠️ Децата не бива да си играят с уреда.

⚠️ Почистването и поддръжката на уреда не бива да се извършва от деца ако не са под наблюдение.

⚠️ Монтажът трябва да се извърши в съответствие с действащите наредби и инструкциите на производителя като е необходимо да се извърши от квалифициран инсталатор.

⚠️ При затворена система под налягане на входната тръба на водонагревателя е необходимо да се монтира предпазен вентил с номинално налягане 0,6 MPa (6 bar), 0,9 MPa (9 bar) или 1,0 MPa (10 bar) (вж. табелката), който предотвратява повишаването на налягането в котела с повече от 0,1 MPa (1 bar) над номиналното.

От изходния отвор на предпазния вентил може да капе вода, затова той трябва да бъде отворен към атмосферата.

⚠️ Изходът на предпазния вентил трябва да бъде насочен надолу и да е в зона, която не замръзва.

За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран.

⚠️ Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!

⚠️ Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода!

⚠️ Водонагревателят е защитен с допълнителна термична защита в случай на отказ на термостата. В случай на отказ на термостата водата във водонагревателя може да достигне температура до 130 °C в съответствие със

стандартите за безопасност. При извършване на водопроводни работи е задължително да се има предвид възможността от температурно претоварване.

⚠️ Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него.
⚠️ Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервизен център за целта.

Нашите продукти са оборудвани с компоненти, които са безопасни за околната среда и здравето и са произведени така, че в тяхната последна фаза на живот да можете по най-лесния начин да ги демонтирате и рециклирате.

С рециклиране на материалите се намалява количеството отпадъци и необходимостта от произвеждане на суровини (например метал), което отнема много енергия и предизвиква отделяне на опасни вещества. С рециклирането се намалява използването на природните ресурси, тъй като отпадъчните части от пластмаса и метал се връщат в различните производствени процеси. За повече информация за начина на изхвърляне на опасните отпадъци, посетете ваши събирателен център за изхвърляне на отпадъци или продавача, от когото сте купили продукта.

Уважаеми клиенти, благодарим Ви за покупката на нашия продукт. МОЛЯ, ПРЕДИ ИЗВЪРШВАНЕТО НА МОНТАЖА И ПЪРВАТА УПОТРЕБА НА ВОДОНАГРЕВАТЕЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО УПЪТВАНЕТО.

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Техническите му характеристики са посочени в табличката, залепена между тръбичките за включване. Само служители от упълномощения сервис ноже да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо задължително да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлер се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се поставя само вертикално. За полесен контрол и замяна на магнезиевия анод ви препоръчваме да оставите

достатъчно място между горната страна на бойлера и тавана (виж размера G на скицата на присъединителните размери). В противен случай при сервизен ремонт бойлерът трябва да се демонтира от стената.

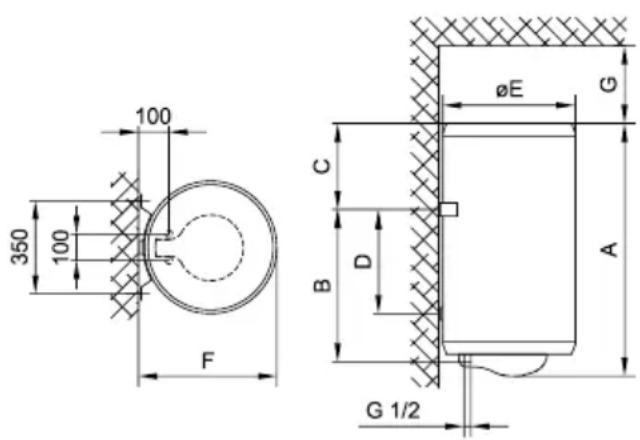

	A	B	C	D	E	F	G
TGR 30 N	468	275	173	-	454	461	80
TGR 50 N	585	365	200	-	454	461	130
TGR 80 N	790	565	205	-	454	461	180
TGR 100 N	950	715	215	-	454	461	260
TGR 120 N	1090	865	205	-	454	461	260
TGR 150 N	1305	1065	220	-	454	461	260
TGR 200 N	1514	1050	444	800	500	507	260

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входният канал за студената вода е в синьо, а изходният на топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Закритият начин, под налягане, позволява вкл ючване на няколко извода. Откритият начин, без налягане позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии. При открития начин, без налягане, преди бойлера трябва да се вгради вентилклапа, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с преточване. При загряването на водата обемът й се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със здраво затягане на кранчето на батерията, така само ще я развалите. При закрития начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или група, която це предпазва налягане в нагревателя да не се качи за повече от 0.1 МПа (1 bar) от позволено. Отточният отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане. При нагряването на водата в бойлера налягането й в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на вода обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете чрез отточнен наконечник, ако го наместите под защитния вентил. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която капи от обратен вентил за безопасност, да се прекара в канал, може вместо това да се

вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, което означава че вентилът работи без грешка.


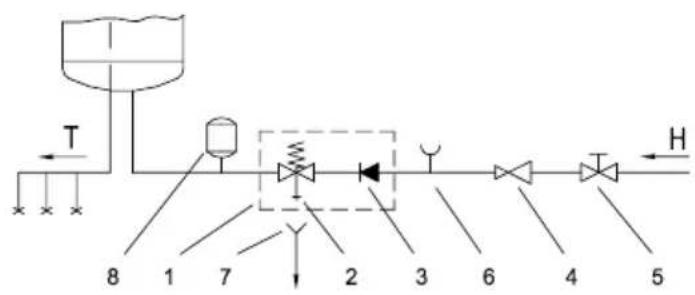

1 - Защитна клапа
2 - Клапа за тестване
3 - Клапа бе з връщане
4 - Клапа за намаляване на налягането
5 - Спираща клапа

6 - Част за тестване
7 - Фуния за изхода
8 - Разширителен съд
Н - Студена вода
T - Топла вода

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Бойлерът може да бъде свързан с водоснабдяването без клапа за регулиране на налягането, ако във водоснабдителната мрежа то е по-ниско от номиналното. Ако пък е по-високо, то клапата трябва да бъде монтирана.

Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете кранчето за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). Свързването към електрическата мрежа трябва да бъде извършено във съответствие с диаграмата и действащите стандарти. Между нагревателя за водата и постоянната инсталация трябва да бъде вграден двуполюсен превключвател за едновременно

прекъсване на двата проводника от захранвашата мрежа съгласно националните инсталационни предписания.

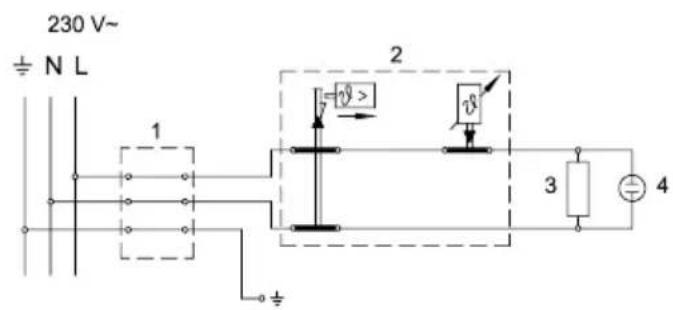

Схема на електрическата мрежа

Легенда:

1 - Терминална връзка
2 - Термостат, Биметална фаза
3 - Нагревател
4 - Контролна лампичка

L - Фазен проводник
N - Неутрален проводник
÷ - Защитен проводник

ВНИМАНИЕ: Преди всяка интервенция бойлерът трябва да бъде напълно отделен от електрическата мрежа!

След включването в тока и водопровода бойлерът е готов за ползване. С въртене на копчето на термостата на предната страна на защитная капан, избирате желаната температура на водата от 10 °C до 65 °C +5 °C/-0 °C.

Препоръчваме да поставяте копчето на позиция "есо". Това е най-икономичната позиция. При вея температурата на водата ще е около 55 °C, образуването на воден камък и загубата на топлива ще са по-малки, отколкото при положенията за по-высока температура. По време на работата на бойлера може да се чуе шум.

Контролната лампичка показва, че бойлера работы. На околната цилиндрична повърхност на бойлера се намира биметалният термометър, който се отклонява по посока на часовниковата стрелка надясно, когато в бойлера има топла вода. Термометърът показва температурата на мястото на инсталацията, а с въртене на копчето на термостатата настройвате температурата на водата в долната част на нагревателния уред. Затова между двете температури може да има разлика. Термометърът само приблизително показва температурата на водата, той не е измервателен уред.

Ако не смятате да използвате бойлера по-дълго време, обезопасете го от измръзване като не изключвате тока и да нагласите термостата на "*. Така бойлерът ще поддържа температура на водата около 10 °C. Ако изключите бойлера от електрическата мрежа, при опасност от замръзване ще трябва да измочите водата. Водата от бойлера се източва през отточната тръба на бойлера. За тази цел се препоръчва по време на инсталирането между предпазния вентил и отточната тръба да се сложи специален фитинг (тройник) или изпускателен вентил. Водата от бойлера може да се източи също непосредствено през предпазния вентил със завъртане на ръчката или на въртящата се капачка на вентила в положение както при проверка на действието. Преди източването нагревателят трябва да се изключи от електрическата мрежа и да се отвори ръкохватката за топла вода на включената смесителна батерия. След източването на водата през отточната тръба в бойлера остава малко количество вода, която изтича при развиването на холендъра на бойлера през отвора на бойлеровия холендър.

Повърхността на бойлера чистете със слаб разтвор от стерилен препарат. Не

ползвайте разредители и силки почистващи препарати.

Чрез редовни сервизни прегледа ще си осигугурите безпроблемно ползване и дълъг живот на бойлера. Първият преглед трябва да бъде направлен от упълномощен сервис две годины след включването. При прегледа следва да се установи дали е износен защитният анод и при необходимост да се почисти водният камък, като се отчима качеството, количеството и температурата на водата в бойлера. При прегледа на бойлера, в зависимост от състоянието му, сервизът ще ви препоръча следваща дата за проверка на състоянието.

Молим, при евентуални повреди на бойлера, не го поправяйте сами, а се обърнете към най-близкая упълномощен сервис.

Вид		TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Определен профил на натоварване		S	M	M	L	L	XL	XL
Клас на енергийна ефективност ^1)		C	C	C	C	C	C	D
Енергийна ефективност при затопляне на водата ( wh ) ^1)	[%]	33,1	36,0	36,0	37,1	37,0	38,0	35,2
Годишно потребление на ел. енергия ^1)	[kWh]	558	1427	1428	2762	2770	4413	4756
Дневно потребление на ел. енергия ^2)	[kWh]	2,671	6,692	6,698	12,850	12,901	20,401	22,430
Настройка на температурата на термостата		"eco"	"eco"	"eco"	"eco"	"eco"	"eco"	"eco"
Стойност "smart"		0	0	0	0	0	0	0
Вместимост	[l]	30,4	48,1	73,0	93,4	110,7	139,8	195,4
Количество смесена вода при 40 °C V40 ^2)	[l]	-	67	92	131	155	212	274
Време за затопляне от 10 °C до 65 °C	[h]	0:59	1:34	2:20	3:10	3:46	4:42	6:32
Налягане	[MPa(bar)]	0,6 (6)
Маса / напълнен с вода	[kg]	15,5/45,5	21/71	27/107	31/131	35/155	41/191	65/265
Антикорозионен зашитен котел		Емайлиран / Mg катод
Мощност при включване	[W]	2000
Напрежение	[V~]	230
Защитен клас		I
Степен на защита		IP23

1) Регламент на комисията на EC 812/2013; EN 50440

2) EN 50440

Упътването за употреба е достъпно също така и на нашата интернет страница: http://www.gorenje.com.
