Тип изделия	Электрический водонагреватель
Бренд	Gorenje
Модель	TGR80NGC6
Объем	73 л
Размеры (A x B x C)	790 x 565 x 205 мм
Вес (пустой/полный)	27 кг / 107 кг
Мощность	2000 Вт
Напряжение	230 В~
Класс защиты	I
Степень защиты	IP23
Класс энергоэффективности	C
Номинальное давление	0,6 МПа (6 бар)
Диапазон температур	от 10 °C до 65 °C (+5/-0)
Температура эко-режима	55 °C
Мощность нагревательного элемента	2000 Вт
Время нагрева (с 10 °C до 65 °C)	2 ч 20 мин
Требуемый кабель питания	H05VV-F 3G 1,5 мм²
Номинальное давление предохранительного клапана	0,6 МПа (6 бар)
Дополнительный термовыключатель	До 130 °C
Антикоррозионная защита	Эмалированный бак с Mg анодом
Периодичность обслуживания	Каждые 3 года (проверка анода и удаление накипи)

Часто задаваемые вопросы - TGR80NGC6 GORENJE

Как установить температуру воды на моем Gorenje TGR80NGC6?

Поверните ручку термостата, чтобы отрегулировать температуру в диапазоне от 10 °C до 65 °C (+5/-0). Для наиболее экономичной работы установите его в положение eco, которое поддерживает 55 °C.

Почему вода капает из предохранительного клапана?

Во время нагрева вода расширяется, и предохранительный клапан может выпускать несколько капель. Это нормально. Убедитесь, что выход предохранительного клапана направлен вниз к сливу. Если капание чрезмерное или непрерывное, клапан может нуждаться в очистке или замене.

Как слить воду из водонагревателя для защиты от замерзания?

Сначала отключите электропитание. Откройте кран горячей воды на смесителе, затем слейте через входную трубу с помощью тройника или сливного крана. Также можно слить через предохранительный клапан, открыв его ручку. После слива может остаться немного воды; снимите нагревательный фланец, чтобы опорожнить полностью.

Что делает эко-режим?

Режим eco устанавливает термостат на 55 °C, уменьшая накипь и тепловые потери, делая нагреватель более энергоэффективным, при этом обеспечивая достаточное количество горячей воды.

Как часто нужно заменять магниевый анод?

Магниевый анод следует проверять каждые 3 года у авторизованного поставщика услуг и заменять при износе. Это защищает бак от коррозии.

Могу ли я установить водонагреватель самостоятельно?

Установка должна выполняться квалифицированным персоналом в соответствии с местными нормами и инструкциями производителя. Нагреватель должен быть закреплен вертикально на стене с помощью соответствующих винтов (диаметр не менее 8 мм).

Что делать, если нагреватель перестал греть?

Сначала проверьте, подключено ли электропитание и правильно ли установлен термостат. Если сработал термовыключатель (из-за перегрева), его сброс требует сервисного техника. Не пытайтесь выполнять внутренний ремонт; вызовите авторизованного поставщика услуг.

Как чистить внешнюю поверхность водонагревателя?

Используйте мягкий моющий раствор и мягкую ткань. Не используйте растворители или абразивные чистящие средства, так как они могут повредить поверхность.

Подходит ли TGR80NGC6 для нескольких точек горячего водоснабжения?

Да, при подключении в закрытую напорную систему он может обеспечивать несколько точек использования (например, душ, раковина). Для одной точки можно использовать открытую самотечную систему с обратным клапаном.

Какой предохранительный клапан требуется?

Установите предохранительный клапан на входе холодной воды с номинальным давлением 0,6 МПа (6 бар) (согласно маркировке). Не устанавливайте запорный клапан между нагревателем и предохранительным клапаном.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TGR80NGC6 GORENJE

Руководство по эксплуатации 45

Návod na obsluhu 52

закрит начин (под налягане)

открит начин (без налягане)

Легенда:

ПОЛЗВАНЕ И ПОДДРЪЖКА

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА АПАРАТА

ЗАПАЗВАМЕ СИ ПРАВАТА ДО ПРОМЕНИ, КОИТО НЕ ОКАЗВАТ ВЛИЯНИЕ ВЪРХУ ФУНКЦИОНАЛНОСТТА НА УРЕДА.

Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными и умственными возможностями, а также с недостаточным опытом или знаниями только под присмотром лица, отвечающего за их безопасность или после получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать прибор.

⚠️ Не позволяйте детям играть с прибором.

⚠️ Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без присмотра.

⚠️ Монтаж должен производиться с соблюдением действующих норм и правил в соответствии с инструкцией производителя квалифицированными специалистами.

⚠️ Для подключения в системы водоснабжения закрытого типа на трубу подачи воды водонагревателя необходимо обязательно установить предохранительный клапан с номинальным давлением 0,6 МПа (6 бар), 0,9 МПа (9 бар) или 1,0 МПа (10 бар) (см. маркировочную табличку), предупреждающий повышение давления в баке более чем на 0,1 МПа (1 бар) относительно номинального.

⚠️ Вода может капать из выпускного отверстия предохранительного клапана, поэтому оно должно оставаться открытым для доступа воздуха.

⚠️ Выпускное отверстие предохранительного клапана должно быть направлено вниз и расположено таким образом, чтобы не допускать замерзания воды.

⚠️ Для правильного функционирования предохранительного клапана необходимо проводить регулярные проверки с целью удаления водного камня и проверки предохранительного клапана на предмет блокировки.

⚠️ Между водонагревателем и предохранительным клапаном запрещается устанавливать запорный клапан, так как он блокирует работу предохранительного клапана!

⚠️ Перед подключением к электросети водонагреватель

обязательно следует наполнить водой!

⚠️ На случай отказа термостата водонагреватель оснащен дополнительным термопредохранителем. При отказе термостата в соответствии со стандартами безопасности температура воды в водонагревателе может достигать 130 °C. Во время работ по монтажу систем водопровода следует обязательно учитывать указанные температурные перегрузки.

⚠️ В случае отключения водонагревателя от электросети, с целью избежания замерзания, следует слить всю воду из бака.
⚠️ Пожалуйста, не пытайтесь устранить возможные неисправности водонагревателя самостоятельно, а сообщать о них в ближайший уполномоченный сервисный центр.

Изделия произведены из экологически чистых компонентов, что позволяет демонтировать их в конце срока службы наиболее безопасным способом и подвергнуть вторичной переработке.

Вторичная переработка материалов позволяет сократить количество отходов и снизить потребность в производстве основных материалов

(например, металла), требующем огромных затрат энергии и соответственно снизить эмиссию вредных веществ. Таким образом благодаря процедурам вторичной переработки сокращается расход природных ресурсов, учитывая, что пластиковые отходы и отходы металлов будут вторично использованы в производственных процессах.

Более подробную информацию о системе утилизации отходов можно получить в региональном центре утилизации или у продавца, продавшего изделие.

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

Водонагреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.

МОНТАЖ

Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить. Нагреватели могут быть установлены на стену только в вертикальном положении. Для лучшего контроля и изменения магниевого анода рекомендуется оставить достаточно места между верхним краем водонагревателя и потолком (см. размер G на рисунке размеров соединения). В противном случае необходимо водонагреватель при ремонте снять со стены.

	A	B	C	D	E	F	G
TGR 30 N	468	275	173	-	454	461	80
TGR 50 N	585	365	200	-	454	461	130
TGR 80 N	790	565	205	-	454	461	180
TGR 100 N	950	715	215	-	454	461	260
TGR 120 N	1090	865	205	-	454	461	260
TGR 150 N	1305	1065	220	-	454	461	260
TGR 200 N	1514	1050	444	800	500	507	260

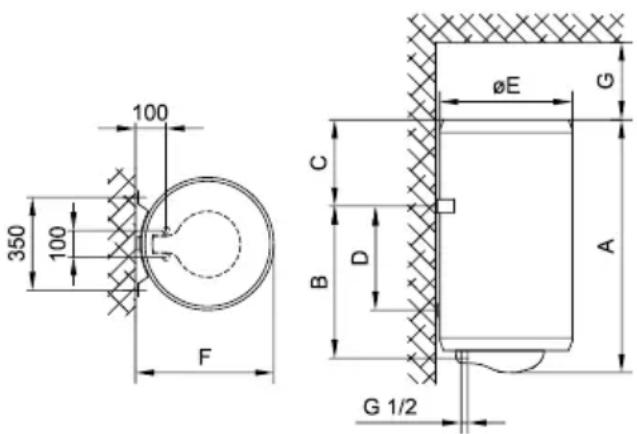

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разными цветами. Синий - холодная вода, красный - горячая. Нагреватель можно подключать к водопроводу двумя способами.

Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте.

В зависимости от выбранной системы подключения необходимо устанавливать соответствующие смесительные батареи.

В открытой проточной системе необходимо перед нагревателем установить обратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды изза нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.

В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или

предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа (1 бар) номинального. Выпускное отверстие на предохранительном клапане должно обязательно иметь выход к атмосферному давлению.

При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из сточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.

В случае если существующая система инсталляции не позволяет перенаправить капающую воду из возвратного предохранительного клапана в отток, избежать капания воды можно за счет монтажа расширительного бачка объёмом 3 л на впускной трубе водонагревателя.

Для обеспечения правильной работы предохранительного клапана пользователи должны самостоятельно осуществлять периодический контроль – удалять известковый налет и проверять, не заблокирован ли предохранительный клапан. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из возвратного

предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.


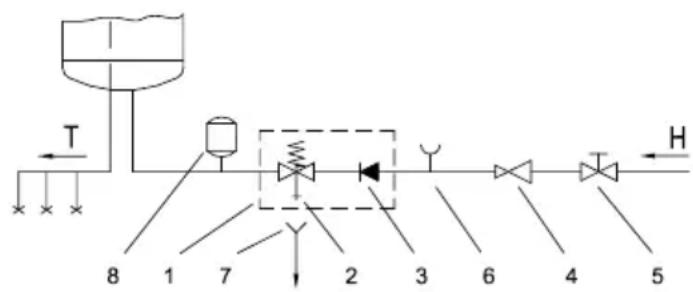

Закрытая (накопительная) система

Открытая (проточная) система

Легенда:

1 - Предохранительный клапан
2 - Испытательный клапан
3 - Невозвратный клапан
4 - Редукционный клапан давления
5 - Запорный клапан

6 - Испытательная насадка
7 - Воронка с подключением к стоку
8 - Расширительный бак
Н - Холодная вода
Т - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.

Водонагреватель можно подключать к водопроводной сети дома без редукционного клапана, если давление в сети ниже номинального. Если давление в сети выше номинального, использование редукционного клапана обязательно.

Перед подключением к электросети необходимо водонагреватель следует обязательно наполнить водой. При первом наполнении откройте кран горячей воды на смесителе. Нагреватель наполнен, когда вода начнет поступать через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 mm² (H05VV-F 3G 1,5 mm²) и нужно отвинтить защитную крышку.

Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Между водонагревателем и проводкой

должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.

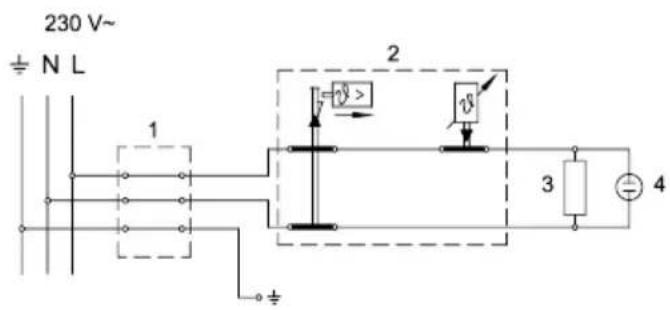

Электросхема

Легенда:

1 - Присоединительная скоба
2 - Термостат и двухполюсной тепловой предохранитель
3 - Нагреватель
4 - Контрольная лампочка

L - Фазовый проводник
N - Нейтральный проводник
÷ - Защитный проводник

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

ИСПОЛЬЗОВАНИЕ И УХОД

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 10 °C до 65 °C +5 °C/-0 °C. Рекомендуем Вам устанавливать ручку в положение "есо". Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55 °C, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры. Во время работы электрического нагревательного элемента, возможно услышать шум в водонагревателе. Индикатором работы электрического нагревателя является контрольная лампочка. Водонагреватель имеет биметаллический термометр, который отклоняется вправо в направлении часовой стрелки в том случае, когда в водонагревателе находится горячая вода. Термометр отображает температуру в месте установки, в то время как при вращении ручки регулятора на термостате устанавливается температура воды в нижней части нагревателя. Поэтому эти два температурных показателя могут отличаться.

Термометр предоставляет приблизительные данные о температуре воды и не является измерительным устройством.

Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение "*". В этом положении нагреватель

будет поддерживать температуру воды около 10 °C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубок от водопроводной сети. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и впускной трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную трубу останется в водонагревателе небольшое количество воды, которая вытечет после устранения нагревательного фланца через отверстие нагревательного фланца. Внешние части водонагревателя чистите слабым раствором стиралального средства. Не используйте растворителей и агрессивных чистящих средств. Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип		TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Профиль нагрузки		S	M	M	L	L	XL	XL
Класс энергетической эффективности ^1)		C	C	C	C	C	C	D
Энергетическая эффективность при нагреве воды (ηВтч) ^1)	[%]	33,1	36,0	36,0	37,1	37,0	38,0	35,2
Годовой расход электроэнергии ^1)	[кВтч]	558	1427	1428	2762	2770	4413	4756
Суточный расход электроэнергии ^2)	[кВтч]	2,671	6,692	6,698	12,850	12,901	20,401	22,430
Настройка температуры термостата		"eco"	"eco"	"eco"	"eco"	"eco"	"eco"	"eco"
Значение "smart"		0	0	0	0	0	0	0
Объем	[л]	30,4	48,1	73,0	93,4	110,7	139,8	195,4
Количество смешанной воды при 40°C В40 ^2)	[л]	-	67	92	131	155	212	274
Время нагрева с 10°C до 65°C	[ч]	0:59	1:34	2:20	3:10	3:46	4:42	6:32
Номинальное давление	[МПа (бар)]	0,6 (6)
Вес/наполненного водой	[кг]	15,5/45,5	21/71	27/107	31/131	35/155	41/191	65/265
Противокоррозионная защита котла		эмалированный / Mg анод
Присоединительная мощность	[Вт]	2000
Напряжение	[В~]	230
Класс защиты		I
Степень защиты		IP23

1) Регламент EC 812/2013; EN 50440
2) EN 50440

EAC

ПРОИЗВОДИТЕЛЬ СОХРАНЯЕТ ЗА СОБОЙ ПРАВО НА ВНЕСЕНИЕ ИЗМЕНЕНИЙ, НЕ ВЛИЯЮЩИХ НА ФУНКЦИИ АПАРАТА.

Инструкция по эксплуатации доступна также на веб-сайте производителя: http://www.gorenje.com.
