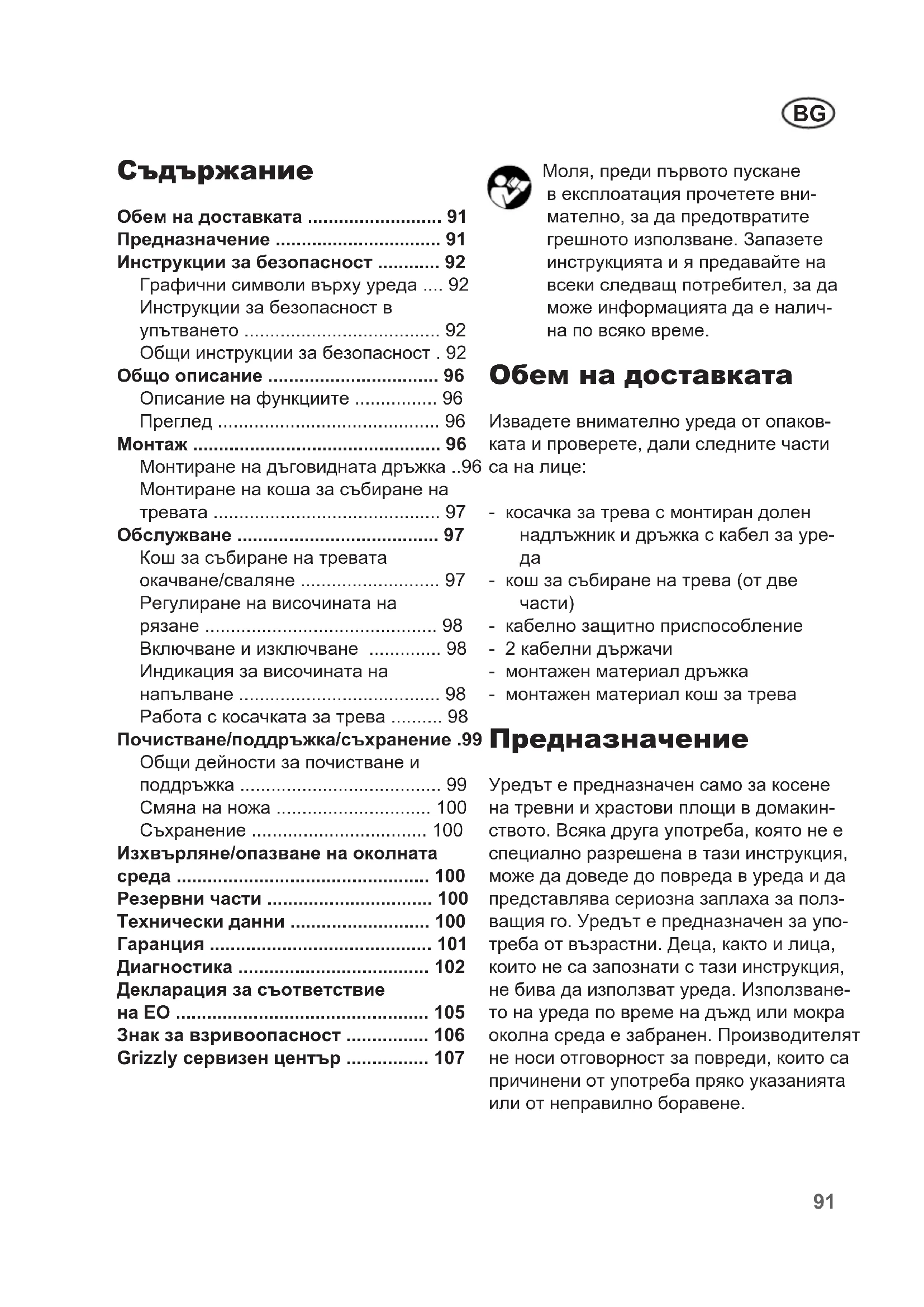

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ERM 1438 G Grizzly

• Обем на доставката p. 91
• Предназначение p. 91
• Инструкции за безопасност p. 92
• Графични символи върху уреда p. 92
• Инструкции за безопасност в упътването p. 92
• Общи инструкции за безопасност . 92 Общо описание p. 96
• Описание на функциите p. 96
• Преглед p. 96
• Монтаж p. 96
• Монтиране на дъговидната дръжка p. 96
• Монтиране на коша за събиране на тревата p. 97
• Обслужване p. 97
• Кош за събиране на тревата окачване/сваляне p. 97
• Регулиране на височината на рязане p. 98
• Включване и изключване p. 98
• Индикация за височината на напълване p. 98
• Работа с косачката за трева p. 98
• Почистване/поддръжка/съхранение .99 Общи дейности за почистване и поддръжка p. 99
• Смяна на ножа p. 100
• Съхранение p. 100
• Изхвърляне/опазване на околната среда p. 100
• Резервни части p. 100
• Технически данни p. 100
• Гаранция p. 101
• Диагностика p. 102
• Декларация за съответствие на ЕО p. 105
• Знак за взривоопасност p. 106
• Grizzly сервизен център Моля, преди първото пускане в експлоатация прочетете вни- мателно, за да предотвратите грешното използване. Запазете инструкцията и я предавайте на всеки следващ потребител, за да може информацията да е налич- на по всяко време. Обем на доставката Извадете внимателно уреда от опаков- ката и проверете, дали следните части са на лице: - косачка за трева с монтиран долен надлъжник и дръжка с кабел за уре- p. 107

- кош за събиране на трева (от две

- кабелно защитно приспособление - 2 кабелни държачи - монтажен материал дръжка - монтажен материал кош за трева Предназначение Уредът е предназначен само за косене на тревни и храстови площи в домакин- ството. Всяка друга употреба, която не е специално разрешена в тази инструкция, може да доведе до повреда в уреда и да представлява сериозна заплаха за полз- ващия го. Уредът е предназначен за упо- треба от възрастни. Деца, както и лица, които не са запознати с тази инструкция, не бива да използват уреда. Използване- то на уреда по време на дъжд или мокра околна среда е забранен. Производителят не носи отговорност за повреди, които са причинени от употреба пряко указанията или от неправилно боравене.BG

Инструкции за безопасност Тази част се занимава с основните предписания за безопасност при рабо- та с електрическата косачка за трева. Графични символи върху

Прочетете внимателно инструк- цията за употреба. Носете защита за очите и слуха. Не оставяйте уреда на влажно място. Не работете по време на дъжд и не косете мокра трева. Опасност от нараняване от от- скочили предмети. Лицата наоколо да стоят далеч от косачката. Внимание – остър нож! Дръжте далеч ръцете и краката. Опас- ност от нараняване! Преди настройка или почист- ване изключете мотора и дръп- нете щепсела от мрежата, или ако кабелът е заплетен или е

Опасност от повреден електри- чески кабел. Дръжте кабела далеч от уреда и от ножовете!

Движение по инерция на ножа на косачката.

Данни за нивото на звука L

dB. Ниво на защита II Не изхвърляйте електроуредите с битовите отпадъци.

Инструкции за безопасност в упътването Знак за опасност с данни за защита от персонални или ма- териални щети. Заповеден знак (вместо удивител- ния знак забраната е обяснена) с данни за защита от щети. Указателен знак с информация за по-добра работа с уреда. Общи инструкции за безопасност При некомпетентна употреба на уреда, той може да причини сериозни наранявания. За да се предотвратят щети по хора или предмети, непременно проче- тете и съблюдавайте следните указания за безопасност и се запознайте много добре с блока за управление на уреда. Подготовка:

• Уредът не е предназначен за лица с ограничени физически, сензорни или умствени възможности (вклю- чително и деца) или да се използва при липса на опит и познания; това еBG

възможно само, ако те бъдат наблю- давани от компетентно лице, отгова- рящо за тяхната безопасност или да получават от него инструкции как да се използва уредът.

• Никога не позволявайте дете или друго лице, което не познава ин- струкцията за употреба, да ползва уреда. Местните разпоредби могат да определят минималната възраст на лицето, което ползва.

• Никога не използвайте уреда, докато в близост има хора, особено деца и домашни животни.

• Децата трябва да се контролират, за да сте сигурни, че не си играят с

• Обслужващият или ползващият е отговорен за злополуки или щети спрямо други хора или имуществото

• Проверете терена, върху който ще се ползва уредът, и отстранете ка- мъни, пръчки, тел и други твърди предмети, които могат да бъдат по- влечени или да отскочат.

• Носете подходящо работно облекло като здрави обувки с неплъзгащи се подметки и здрав, дълъг панталон. Не използвайте уреда, ако сте бос или носите отворени сандали.

• Преди всяка употреба правете оглед на уреда. Не използвайте уреда, ако приспособления за защита (напр. предпазител срещу удари и коша за събиране на трева), части от приспособлението за рязане или болтове липсват, са износени или са повредени. За предотвратяване на дисбаланса повредените инструмен- ти и болтове трябва да се сменят в

• Бъдете внимателни при уреди с повече режещи инструменти, тъй като движението на един нож може да доведе до въртене на обичайния

• Използвайте само такива резервни части и принадлежности, които са доставени или препоръчани от про- изводителя. Използването на други части води до незабавна загуба на претенциите за гаранция. Работа с уреда: При работа внимавайте ръцете и краката да не са в близост или под въртящите се части. Същест- вува опасност от нараняване! Внимавайте за опазването на тишина и съблюдавайте мест- ните разпоредби. Използването на уреда може да е ограничено или забранено в определени дни (напр. в неделя или празнични дни), в определени часове на деня (напр. по обяд или през нощта) или в определени райони (напр. курорти, клиники и др.).

• Включвайте мотора според инструк- циите и само тогава, когато краката Ви са на сигурно разстояние от ре- жещите инструменти.

• Не използвайте уреда по време на дъжд, при лошо време, при влаж- на околна среда или мокра трева. Работете винаги през деня или под добро осветление.

• Не работете с уреда, ако сте измо- рени или неконцентрирани или след употреба на алкохол или медика- менти. Своевременно си правете почивки. Подхождайте разумно към

безопасното положение, особено спрямо наклона. Работете винаги напречно на наклона, никога върху склона или надолу. Бъдете особено внимателни, когато променяте по- соката на движение по наклона. Не работете по извънредно стръмни

• Управлявайте уреда само бавно. Бъдете особено внимателни, когато обръщате, доближавате към себе си или връщате уреда в обратна посо-

• Включвайте уреда внимателно, както е според указанията в тази инструкция. Внимавайте за необхо- димата отдалеченост на краката от въртящите се ножове.

• Не накланяйте уреда при стартира- нето, освен ако това не е необхо- димо при придвижване във висока трева. В този случай наклонете уре- да чрез натиск на дръжката така, че предните колела на уреда леко да се повдигнат. Проверявайте винаги, дали ръцете се намират в работно положение, преди да върнете уреда в изходно положение на земята.

• Не работете без кош за събиране на тревата или предпазител срещу уда- ри. Стойте винаги далеч от отвора за изхвърляне. Внимание опасност! Ножът се движи по инерция. Съществува опасност от нараняване.

• Уредът не бива да се повдига или транспортира, докато моторът ра- боти. Изключете уреда, ако трябва да се сгъне за транспортиране, ако трябва да се прекоси място без тре- ва и ако трябва да се пренесе до или от площите за косене.

• Поддържайте винаги чист и отпу- шен отвора за изхвърлянето на тревата. Отстранявайте окосената трева само, когато уредът е в покой.

• Не оставяйте уреда без надзор на мястото за косене.

• Не работете с повреден, неизпра- вен или ремонтиран без одобре- нието на производителя уред. Не използвайте уреда с повредени приспособления за безопасност или защита или липсващи приспосо- бления за безопасност като прис- пособления за отклоняване и/или улавяне на тревата.

• Не преотстъпвайте уреда. Работете само в посочения работен обхват и не променяйте настройката на регу- латора към мотора. Не използвайте машини с малка мощност за тежка работа. Не използвайте уреда за цели, за които той не е предназна-

• Не използвайте уреда в близост до запалими течности или газове. При неспазване съществува опасност от пожар или експлозия.

• Никога не повдигайте или не носете уреда, докато моторът работи.

• Изключете уреда, извадете щепсе- ла и се уверете, че всички подвиж- ни части са в покой: - винаги, когато оставите уреда или не е бил ползван, - преди да отстраните повредата или преди да отстраните про- блема в канала за изхвърляне, - ако електрическият кабел е по- вреден или е заплетен, - преди да прегледате или почис- тите уреда, - ако е попаднал предмет. Про- верете за повреди по уреда и направете необходимия ремонт,BG

преди да го включите отново и да работите с него, - в случай че уредът започне да вибрира извънредно силно, е не- обходима незабавна проверка.

• Не поставяйте ръцете или краката в близост или под въртящите се час- ти. При косене със сърп, не бива да се застава пред отвора за изхвър- ляне на тревата. Поддръжка и съхранение:

• Погрижете се за това всички гайки, винтове и болтове да са добре завити и уредът да е в безопасно състояние

• Не се опитвайте да ремонтирате сами уреда, това е възможно, ако имате необходимото образование. Всички действия, които не са описани в тази инструкция, могат да се извършват само от упълномощен от нас сервиз.

• Съхранявайте уреда на сухо място и далече от деца.

• Бъдете грижливи към уреда. Поддър- жайте инструментите остри и чисти, за да могат да работят по-добре и по- безопасно. Следвайте указанията за

• Носете предпазни ръкавици, когато сменяте приспособлението за рязане.

• Проверявайте редовно устройството за улавяне на тревата за износване и деформиране. От съображения за сигур- ност сменете износените или повредени части. При поставянето на ножа бъдете особено внимателни, за да не бъдат при- тиснати пръстите Ви между въртящите се ножове и неподвижните части.

• Проверете, дали се използват ре- зервни части, които са разрешени от производителя. Електрическа безопасност:

• Внимавайте за това, дали напре- жението по електрическата мрежа съвпада с данните от табелката с номиналните стойности.

• По възможност включвайте уреда в контакт със защита срещу утечен ток (FI-прекъсвач) с изключващ ток не повече от 30 mA.

• Избягвайте допир на тялото със за- земени части (напр. метални огра- ди, метални стълбове).

• Използвайте само разрешения електрически кабел от типа H05VV- F или H05RN-F, който да е най- много 75 м дълъг и за използване на открито. Напречното сечение на проводника трябва да е най-малко 1,5 мм

. Преди употреба винаги напълно развивайте кабела. Прове- рете кабела за повреди.

• За прикрепването на електрическия кабел използвайте предвиденото за това приспособление за закачване.

• Внимавайте по време на работа кабелът да е далеч от инструмента за рязане. Ножът за косене може да повреди кабела и да доведе до кон- такт с провеждащи електричество части. Принципно електрическият кабел трябва да минава зад работе- щия с уреда.

• Не използвайте уреда ако кабелът е повреден или износен.

• Изключете уреда и извадете щепсе- ла от контакта, ако електрическият кабел е повреден. Ако проводникът ще повреди уреда, трябва той да бъде сменен от производителя или неговия сервиз или от лице с по- добна квалификация, за да се пре- дотвратят опасности.

• Не свързвайте повреден електриче-BG

ски кабел с електрическата мрежа. Не пипайте повредения електриче-ски кабел, докато е свързан с елек-трическата мрежа. Повреденият кабел може да доведе до допир на провеждащи електричество части. Общо описание Описание на функциите Електрическата косачка за трева има паралелен на повърхността за рязане въртящ се режещ инструмент. Тя е оборудвана с мощен електродвигател, стабилен пластмасов корпус, защитен изключвател и защитно устройство про-тив удар и кош за събиране на тревата с индикация за нивото на напълване. Уредът е допълнително регулируем на височина на 6 нива и леко въртящи се колела. Функциите на блока за управление можете да видите от следващото опи-сание. Фигурите за обслужване на уреда ще намерите на страници 2 - 4. 1 дъговидна дръжка 2 лост за стартиране 3 горен затягащ лост 4 долен прът 5 предпазител срещу удари 6 долни затягащи лостове 7 кош за събиране на тревата 8 Задни колела 9 Предни колела 10 корпус на косачката 11 Лост за регулиране на височи-ната на рязане 12 2 дръжки за носене 13 кабелен държач 14 Кабелно защитно приспосо-бление 15 Кабел на уреда 16 бутон за деблокиране (не се вижда) 17 Контакт за уреда 18 захранващ кабел Преди всякакъв вид работа из-теглете електрическия щепсел от уреда. Съществува опасност от наранявания. Монтиране на дъговидната

Вдигнете долното рамо на-горе: 1. Вдигнете долното рамо (4) на-горе до желаното положение под ъгъл. 2. Фиксирайте долните затягащи лостове (6), като ги натиснете по посока на рамото (4). За-тягащите лостове трябва да прилегнат към рамото така, че затягането да може да стане със средна сила. В противен случай затягащият лост трябва да продължи да се върти по посока на часов-никовата стрелка или да се разхлаби в посока, обратна на часовниковата стрелка. Окачване на кабелното за-щитно приспособление: Прекарайте кабелното защит-но приспособление (14) над дръжката (1).BG

Монтиране на дръжката: 1. Закрепете дръжката (1) с при-ложените болтове, подложни шайби и горните затягащи лостове (3) вдясно и вляво за долното рамо (4). Възможни са три положения. 2. Завъртете затягащия лост (3) в посока на часовниковата стрелка. 3. Фиксирайте затягащите ло-стове (3), като ги натиснете по посока на рамото (4). За-тягащите лостове трябва да прилегнат към рамото така, че затягането да може да стане със средна сила. В противен случай затягащият лост трябва да продължи да се върти по посока на часов-никовата стрелка или да се разхлаби в посока, обратна на часовниковата стрелка. Фиксирайте кабелния дър- Фиксирайте кабелните дър-жачи ( , 13) за долния на-длъжник и с него фиксирайте кабела на уреда ( , 15). Монтиране на коша за събиране на тревата Монтиране на коша за съби-ране на трева:

Защипете гумения маншон на мрежата на коша за събиране на трева (19) в твърдия калъф на коша за събиране на трева (9).

Вкарайте тръбната стойка (19) в мрежата на коша за събира-не на трева (20). Внимавайте тръбната стойка да влезе на-пълно (виж малката фигура). При това тръбната стойка влиза в канала (21) от долна-та страна на коша за събира-не на трева.

Изкарайте пластмасовите планки (22) над тръбната по-ставка (20).

Фиксирайте тръбната стойка (20) с приложените болтове и подложни шайби (23). Внимание: Не използвайте уреда без напълно монтирани защита от удар или кош за съ-биране на трева. Има опасност от нараняване! Кош за събиране на тревата окачване/сваляне

1. Вдигнете защитата от удар

(5). 2. Окачете коша за събиране на трева (7) в предвидената за това окачалка (23) на гърба на уреда. 3. Позиционирайте защитата от удар (5) върху коша за съби-ране на трева (7), той я държи в правилно положение. 4. За сваляне на коша за съби-ране на трева (7) вдигнете защитата против удар (5) и откачете коша за събиране на трева. Затворете отново защитата против удар към корпуса на уреда. За изпразване на коша за съби-ране на трева виж също главаBG

„ИзхвърлянеЗащита на околната

Регулиране на височината

Изключете уреда, издърпайте щепсела и изчакайте ножовете да спрат да се движат. Съществува опасност от персонални нараня-

Хванете лоста (11) за регулира- не на височината на рязане и го водете покрай фиксатора до ре- гулиране на желаната височина

Уредът има 6 положения за регулиране на височината на рязане:

25 - 35 - 45 - 55 - 65 - 75 mm

При декоративна трева правилната височина на рязане е около 30 - 45 mm, при трева за ползване около 30 - 65 mm. За първото рязане през сезона трябва да се направи по-високо

Включване и изключване

2. Направете от края на мрежо-

вия кабел клуп и го окачете на кабелното защитно приспосо- бление (14).

3. Свържете уреда с електриче-

4. Преди това внимавайте уре-

дът да не се докосва до пред-

5. За включването натиснете

бутона за деблокиране (16) на дружката и едновременно дръжте натиснат лоста за стартиране (2). Пуснете буто- на за деблокиране (16).

6. За изключването освободете

лоста за стартиране (2). След изключването на уреда ножът се върти още няколко секунди. Не пипайте движещия се нож. Съществува опасност от наранявания. Индикация за височината на

Вдясно на коша за събиране на трева има индикация за нивото на напълване. Аеродинамичният въздушен водач на капака осигурява допълнително опти- мално напълване. Капак отворен: кош за събиране на тревата

Капак затворен: кош за събиране на тревата

Работа с косачката за трева Редовното косене стимулира тревните площи към по-силно листообразуване, а същевременно причинява линеенето на бурените. Затова след всяко косене тревата става по-гъста и израства здра- ва и стабилна. Първото рязане става едва април на препоръчителна височина от 70 - 80 мм. В основния вегетационен периодBG

тревата трябва да се коси най-малко веднъж седмично.

• Двете дръжки за носене (виж , 12) ще улеснят транспортира- нето на уреда.

• Започнете косенето в близост до контакта и работете от него нататък.

• Нека кабелът да минава винаги зад Вас и го придвижете според движе- нието върху вече окосената страна.

• Бутайте косачката бавно по въз- можност в прави коловози. За да няма пропуски при косенето, трябва коловозите винаги да се препокри- ват с няколко сантиметра.

• Нагласете височината на косене така, че уредът да не се пренато- варва. В противен случай може да се повреди моторът.

• При наклон работете винаги напря- ко на наклона. Бъдете особено вни- мателни при обръщане в обратна посока и при дърпане на уреда.

• Почиствайте уреда след всяко полз- ване, както е описано в глава „По- чистване, поддръжка, съхранение”. След изключването на уреда ножът се върти за още няколко секунди. Не пипайте движещия се нож. Съществува опасност от нараняване. Почистване/ поддръжка/съхранение Оставете работи, които не са описани в тази инструкция, да бъдат извършени от упълно- мощен от нас сервиз. Използ- вайте само оригинални части. При боравене с ножа носете ръ-

Изключете уреда преди всяка ра- бота по поддръжка и почистване, дръпнете щепсела и изчакайте ножовете да са в покой. Същест- вува опасност от нараняване. Общи дейности за почистване и поддръжка Не пръскайте с вода косачката за трева. Съществува опас- ност от електрически удар.

• Поддържайте уреда винаги чист. За почистването използвайте четка или кърпа, но не почистващ препа- рат или разтворител.

• След косенето отстранете от коле- лата, отворите за въздух, отвора за изхвърляне и в областта на ножовете попадналите остатъци от растения с дървена или пластмасова пръчка. Не използвайте твърди или остри пред- мети, можете да повредите уреда.

• От време на време смазвайте коле-

• Проверявайте косачката преди всяко ползване за видими пробле- ми като изгубени, изхабени или повредени части. Проверете, дали гайките, болтовете и винтовете са

• Проверявайте покритията и прис- пособленията за безопасност за точното им място и за повреди. Сменете при необходимост.BG

Смяна на ножа Ако ножът е затъпен, то той може да бъде наострен в специализиран за това сервиз. Ако ножът е повреден или изглежда небалансиран, той трябва да бъде сменен.(виж глава Резервни

2. Използвайте здрави ръкавици

и хванете ножа (24). Развийте с помощта на ключ винта на ножа (25) обратно на часов- никовата стрелка от вала на

обратен ред. Внимавайте за това, дали ножът (24) е в пра- вилната позиция и дали вин- тът (25) му е здраво затегнат.

За да не заема много място уре- дът развъртете четирите крепеж- ни болта и съберете дръжката и долния надлъжник. Внимавайте да не се защипе кабелът.

• Съхранявайте уреда сух и извън досег с деца. Отвийте крилчатите гайки и сгънете дъговидната дръж- ка, за да може уредът да заема по-малко място. Не бива при това действие кабелът да е затиснат.

• Оставете моторът да изстине преди да оставите уреда в затворено по-

• Не покривайте уреда с найлонов чу- вал, тъй като може да се образува

Ние не носим отговорност за възник- налите от уреда щети, ако те са при- чинени от некомпетентен ремонт или ползване на неоригинални части, или съответно от употреба, несъответства- ща на указанията. Изхвърляне/опазване на околната среда Предайте уреда, принадлежностите опаковката за рециклиране. Електрическите уреди не се из- хвърлят с домакинските отпадъци.

• Предайте уреда в служба за използ- ване. Използваните пластмасови и метални части могат да се сортират и разделят и така да се използват отново. Попитайте за това нашия сервизен център.

• Не хвърляйте окосената трева в контейнерите за отпадъци, а я занесете за компостиране или я разпръснете за наторяване под хра- стите и дърветата.

• Ние ще изхвърлим безплатно из- пратените ни от вас уреди. Резервни части За закупуване на резервни части из- ползвайте посочените адреси на сер- визи или факс номера. При поръчка подавайте номера на поръчката. Резервен нож ......................... 13700231 кош за събиране на тревата

=2,05 dB(A) Ниво на шума (L

=2,05 dB(A) Вибрация (a

Стойностите на шума и вибрациите са определени в съответствие с нормите и разпоредбите, посочени в декларация- та за съответствие. В процеса на усъвършенстване могат да се правят технически и оптични промени без предупреждение. Затова всички размери, указания и данни в настоящото ръководство за обслуж- ване са без гаранция. Въз основа на настоящото ръководство за обслужва- не не могат да се предявяват правни

• За уреда даваме 24 месечна гаран- ция. За индустриална употреба и смяна на уредите важи съкратена

• Повреди, които са следствие от ес- тествено износване, пренатоварва- не или некомпетентно обслужване, остават извън гаранцията. Опреде- лени детайли подлежат на нормал- но износване и са изключени от га- ранцията. Към тях спада ней-вече:

• Предпоставка за гаранционния ре- монт е спазването на указанията за почистване и поддръжка.

• Щети, които са възникнали от ма- териали или грешка на произво- дителя, се отстраняват безплатно чрез доставка на части или ремонт. Предпоставка за това е, уредът да не е разглобен и да бъде върнат в магазина с документ за покупката и гаранцията.

• Ремонти, които не се покриват от гаранцията, могат да се извършат от нашия сервиз срещу заплащане. Нашият сервиз ще Ви направи от-

Можем да ремонтираме само тези уреди, които са добре опаковани и са с платена такса за доставка.

• Внимание: Моля, в случай на ре- кламация или повреда изпращайте Вашия уред почистен и с указание за дефекта до адреса на нашия сервизs. Не се приемат уреди, изпратени с неплатени транспортни разходи – с наложен платеж, експресно или като друг вид специален товар.

• Изхвърлянето на изпратени дефект- ни уреди извършваме безплатно.BG

Диагностика Проблем Възможни причини Отстраняване на повре-

Уредът не работи Липсва електрически ток Проверете контакта, кабе- ла, проводника, щепсела, при необходимост ремонт от електротехник Устройство за включване и изключване дефектно Ремонт от сервизното об-

Изхабени четки Мотор дефектен Тревата е твърде дълга Нагласяне на по-голяма степен на рязане. Чрез натиск на дръжката с леко повдигане на предните

Спиране на мотора Блокиране от чуждо тяло Отстранете чуждото тяло Незадоволителен резул- тат от работата или мо- торът работи трудно Височината на рязане е твърде малка Нагласете по-голяма ви- сочина на рязане Ножът е затъпен Наострете или сменете

Задръстване в областта
