Merk	Grizzly
Model	ERM 1438 G
Producttype	Elektrische grasmaaier
Opgenomen vermogen	1400 W
Voedingsspanning	220-240 V ~ 50 Hz
Beschermingsklasse	II
Beschermingstype	IP24
Snijdiameter	38 cm
Snijhoogte (6 standen)	25 / 35 / 45 / 55 / 65 / 75 mm
Stationair toerental	3600 min⁻¹
Inhoud opvangzak	40 liter
Gewicht	17,5 kg
Geluidsdrukniveau (LpA)	71,6 dB(A), K=2,05 dB
Gegarandeerd geluidsvermogensniveau (LWA)	96 dB(A)
Trillingen (ah)	≤ 1,7 m/s², K=1,5 m/s²
Maximale verlengkabellengte	75 m (doorsnede ≥ 1,5 mm²)
Hoogteverstelling	Centrale hendel met 6 standen
Vulindicator	Klep op de zak (open = leeg, gesloten = vol)
Mes type	Staal, slijpbaar of vervangbaar
Belangrijkste reserveonderdelen	Mes (13700231), opvangzak (91095400)
Garantie	24 maanden (huishoudelijk gebruik)
Toepassingsgebieden	Familiegazons, uitsluitend voor huishoudelijk gebruik

Veelgestelde vragen - ERM 1438 G Grizzly

Hoe start ik de grasmaaier Grizzly ERM 1438 G?

Sluit de voedingskabel aan, vorm een lus bij de trekontlastingsinrichting, druk dan op de ontgrendelknop (16) terwijl u de starthendel (2) ingedrukt houdt. Laat de ontgrendelknop los zodra de motor draait.

Hoe stel ik de snijhoogte in?

Zorg ervoor dat het apparaat is uitgeschakeld en het mes stilstaat. Pak de hoogteverstellingshendel (11) vast en verplaats deze naar een van de 6 standen (25, 35, 45, 55, 65 of 75 mm). De ideale hoogte voor siergazon is 30 tot 45 mm.

Wat als de grasmaaier niet start?

Controleer eerst de netspanning (stopcontact, kabel, stroomonderbreker). Als alles in orde is, kan het probleem bij de schakelaar, de koolborstels of de motor liggen; neem dan contact op met de klantenservice. Zorg er ook voor dat het gras niet te hoog is: stel een hogere snijhoogte in of til de voorzijde van de maaier iets op.

Hoe reinig ik de grasmaaier na gebruik?

Trek de stekker uit het stopcontact en wacht tot het mes volledig stilstaat. Gebruik nooit water: reinig met een borstel of een doek. Verwijder grasresten van de behuizing, de wielen, de uitwerp opening en rond het mes met een houten of plastic spatel. Smeer de wielen af en toe.

Hoe vervang ik het mes?

Draag dikke handschoenen. Draai de maaier om. Houd het mes (24) vast en draai de messchroef (25) tegen de klok in los met een sleutel. Monteer het nieuwe mes in omgekeerde volgorde, zorg voor een juiste positionering en draai de schroef stevig aan.

Welk type verlengkabel gebruiken?

Gebruik een kabel van het type H05VV-F of H05RN-F, geschikt voor buitengebruik, met een maximale lengte van 75 m en een doorsnede van minimaal 1,5 mm². Rol de kabel altijd volledig uit en controleer deze voor elk gebruik op beschadigingen.

Hoe bewaar ik de grasmaaier in de winter?

Trek de stekker uit en reinig de maaier. Draai de vier bevestigingsschroeven los en vouw de duwbeugel en de onderste stang in om de opslagruimte te verkleinen. Bewaar de maaier op een droge plaats, buiten bereik van kinderen. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt. Gebruik geen nylon zak om vocht te voorkomen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag stevige schoenen en een lange broek. Maai nooit in de regen of op nat gras. Houd mensen en dieren op afstand. Voorafgaand aan afstelling of reiniging de stekker uittrekken en wachten tot het mes volledig stilstaat. Steek nooit handen of voeten in de buurt van draaiende messen.

Wat als het maaien ongelijkmatig is of de motor moeite heeft?

Controleer of de snijhoogte geschikt is (niet te laag). Inspecteer het mes: als het bot is, slijp het dan of vervang het. Verwijder grasresten rond het mes en in het uitwerpkanaal. Zorg ervoor dat het mes correct is gemonteerd en de messchroef goed is aangedraaid.

Waar vind ik reserveonderdelen voor de ERM 1438 G?

Reserveonderdelen kunnen worden besteld bij uw dealer of via het Grizzly servicecentrum. De belangrijkste onderdelen zijn: reservemes (ref. 13700231) en opvangzak (ref. 91095400). Vermeld bij elke bestelling het model en het onderdeelnummer.

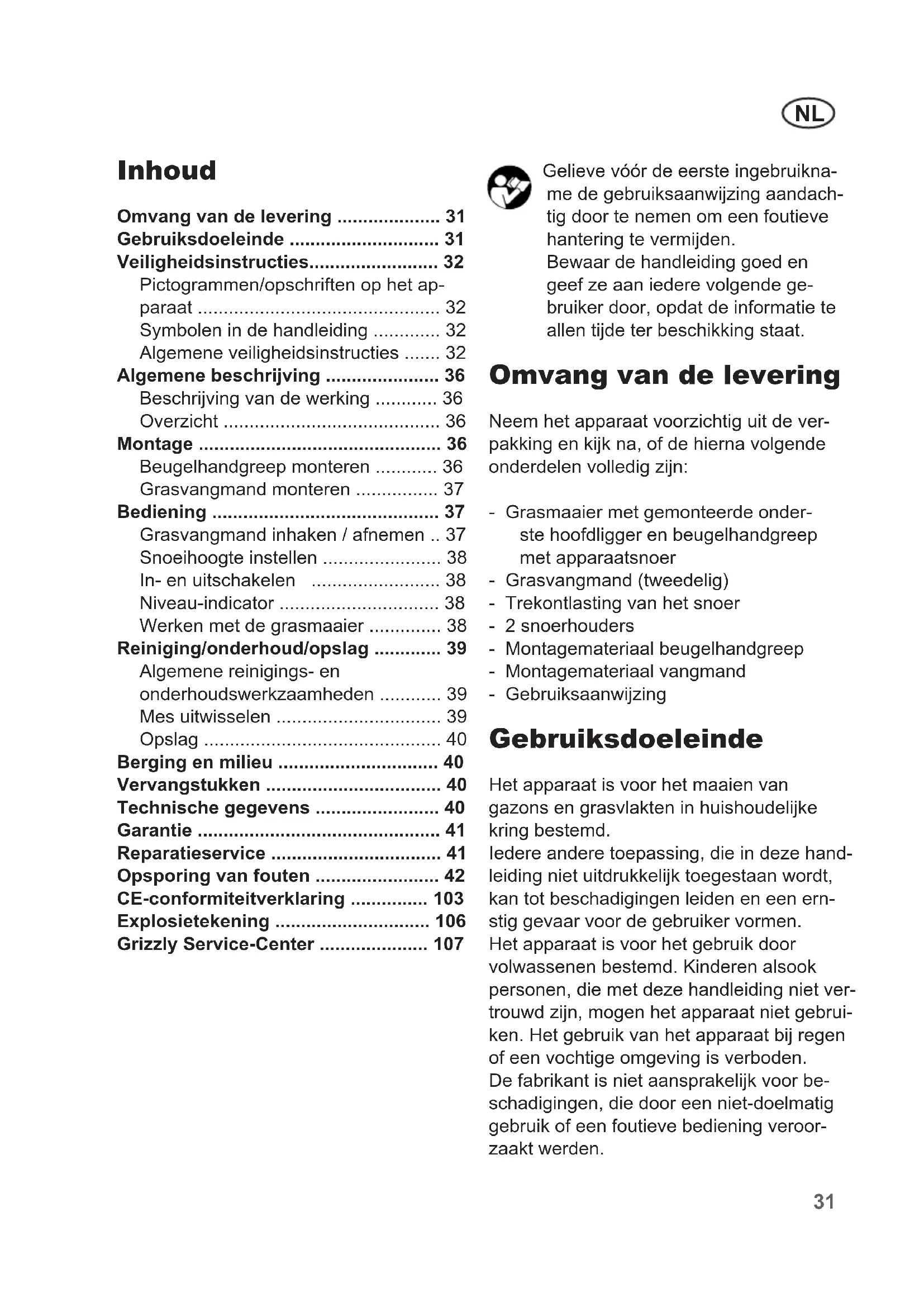

GEBRUIKSAANWIJZING ERM 1438 G Grizzly

Vertaling van de originele gebruiksaanwijzing

N L Vertaling van de originele gebruiksaanwijzing 31

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodate iedere gebruiker te allen tjnde kan beschikken over de informatie.

Omvang van de levering 31
Gebruiksdoeleinde 31
Veiligheidsinstructies 32

Pictogrammen/opschriften op het apparaat 32
Symbolen in de handleiding 32
Algemeneveiligheidsinstructies. 32

Algemene beschrijving 36

Beschrijving van de werkking 36
Overzicht 36

Montage 36

Beugelhandgreep monteren 36
Grasvangmand monteren 37

Bediening 37

Grasvangmand inhaken / afnemen .. 37
Snoeihootheinstellen 38
In- en uitschakelen 38
Niveau-indicator 38
Werken met de grasmaier 38

Reiniging/onderhoud/opslag 39

Algemene reinigings- en onderhoudswerkzaamheden 39
Mesuitwisselen 39
Opslag 40

Berging en milieu 40

Vervangstukken 40
Technische gegevens 40
Garantie 41
Reparatieservice 41
Opsporing van fouten 42
CE-conformiteitverklaring 103
Explosietekening 106
Grizzly Service-Center 107

Gelieve voor de eerste ingebruikname de gebruiksaanwijzing aandachtig door te nemen om een foutie hantering te vermijden.

Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatatie te allen tjnde ter beschikking staat.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig�!

• Grasmaaier met gemonteerde onderste hoofdligger en beugelhandgreep met apparaatsnoer
• Grasvangmand (tweedelig)
• Trekontlasting van het snoer
• 2 snoerholders
• Montagematerialiaal beugelhandgreep
• Montagematerialiaal vangmand
• Gebruiksaanwijzing

Gebruiksdoeleinde

Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijkke kring bestemd.

ledere andere toepassing, die in deze handleiding Niet uitdrukkelijk toegestaan worden, kan tot beschadigingen leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding Niet vertrouwd zich,ogens het apparaat Niet gebruiken. Het gebruik van het apparaat bij regen of een vochtige omgeving is verboden.

De fabrikant is nicht aansprakelijk voor beschadigingen, die door een Niet-doelmatig gebruik of een foutieve bediening vorooraakt werden.

Veiligheidsinstructies

Deze paragraaf behandelt defundamente televeiligheidsinstructies bij het werk met de elektrische grasmaaier.

Pictogrammen/opschriften op het apparaat

Opgelet!

Neem de gebruiksaanwijzing aandachtig door.

Draag oog- en gehoorbescherming.

Stel het apparaat Niet aan de vochtigheid bloot. Werk Niet bij regen en snoei geen nat gras.

Gevaar voor verwondingen door weggeslingerde onderdelen.

tanders op een veilige afstand tot de maaier houden.

Opgepast - scherpe snoeimessen! Voeten en handen op eenveiligte afstand honden. Gevaar voor verwondingen!

r uitschakelen en netstekker uittrekken voor instellings- of reinigingswerkzaamheden of als het netsnoer vastgeraatk of bescadigd is.

Gevaar door beschadigd netsnoer. Netsnoer op een veilige afstand tot het apparaat en van het snoeimes honden!

Opgelet!

Naloop van het mes van de grasmaier.

Vermelding van het geluidsni-veau L_wa in dB

ktrische apparaten horen nicht,
thuis bij huisvuil.

Snijdcirkel

Symbolen in de handleiding

Gevaarsymbolen met gevegens terpreventie van lichamelijke letsels en materielle schade.

Gebodsteken (inplaats van het uitroepingsteken is het gebod toegelicht) met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparatus.

Algemene veiligheidsinstru cties

Dit apparaat kan bij een ono-oordeelkundig gebruik ernstige verwondingen veroorzaken. Om lichamelijke letsels en materiele schade te vermijden, leest u de onvoorwaardelijk volgende veiligheidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningsonderdelen vertrouwd.

Voorbereiding:

• Dit apparaat dient nicht om door personen (kinderen inbegren) met beperkte fysiieke, motorieke of psychische capaciteiten of met een tekort aan ervaring

en/of kennis gelebrukt te worden; tenzij zij van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zij van deze LASTE instructies krijgen, hoe het apparaat te gelebruiken is.

• Kinderen dieren onder toezicht te staan om te vrijwaren dat ze Niet met het apparaat spelen.
• Geef nooit toestemming aan kinderen of andere Personen, die de gebruiks-aanwijzing Niet kennen, het apparaat te gebruiken. Lokale bepalingen kuren de minimumleeftijd van de persoon, die het apparaat bedient, vastleggen.
  Maak nooit gezruik van het apparaat terwijl andere mensen, in het bijzonder kinderen, en huisdieren in de buurt zich.
• De operator of gebruiker is enkel voor ongevalen of schade aan andere mensen of aan hun eigendom verantwoordelijk.
• Controleer het terrein, waarop het apparaat gezruikt worden, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd+kunnen worden.

• Draag geschikte werkkledij zoals vast schoeisel met slijpvrijje zool en een robuuste, lange broek. Gebruik het apparaat Niet als u blootsvoets stapt of open sandalen draagt.
  Voer telkens voor gebruik een visu- ele controle van het apparaat door. Gebruik het apparaat Niet als beschermingsinrichtingen (bijvoorbeeld stootbescherming of grasvangzak), onderdelen van de Snoei-inrichting of bouten ontbreken, versleten of beschadigd zich. Ter preventie van een onbalans mogen beschadigde werktuigen en bouten slechts per set uitgewisseld worden.

• Wees voorzichtig bij apparaten met meertere snoeierwerktuigen, waar de beweging van een mes tot een rotatie van de overige messen kan leiden.

• Gebruik enkel reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddelijkke verlies van de garantieclaim.

Werken met het apparatus:

Breng voeten en handen bij het werkken Niet in de nabijheid van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

Neem de bescherming gegen lawaaihinder en lokale voorschriften in acht. Het gebruik van het apparaat kan op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaaldeijdstippen van de dag (middagpauzes, nachtrust) of in bijzondere gebieden (bijvoorbeeld kuuroorden, klinieken etc.) beperkt of verboden zijn.

Schakel de motor volgens instructies in en slechts dan, wonneer uw voeten zich op een veilige afstand tot de snoeierkwrtuigen bevinden.
- Gebruik het apparaat Niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.
- Werk Niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las.altijdijdig een werkpauze in. Ga met verstand aan het werk.

NL

• Let bij het werkken op een veilige stand, in het bijzonder op hellingen. Werk.altijd dwars op de helling, nooit op-of neerwaarts. Wees uiterst voorzichtig wanner u de rijdrichting op de helling wijzigt. Werk Niet op overdreven steile hellingen.
  Bedien het apparaat slechts stapvoets. Wees uiterst voorzichtig wanner u het apparaat omkeert, het maar u toe trekt ofchteruit stapt.
  Schakel het apparaat voorzichtig in overeenstemming met de in deze handleiding vermelde instructies in. Let op voldoende afstand tot de voeten tot roterende messen.
  Kantel het apparaat Niet bij het starten, behalve als dit bij het starten op hoog grayscaleoodzakelijk is. In dit geval kantelt u het apparaat door zodanig op de hoofdligger van de handgreep te duwen, dat de voorwielen van het apparaat gemakkelijk opgetild worden. Controller altijd dat beiden handen zich in de werkstand bevinden voordat het apparaat weeper op de grond neergezet worden.
• Werk nooit zonder stootbescherming of graspangmand. Neem algijd een veilige afstand tot de uitwerpopening in acht.

Opgelet: gevaar! Mes loopt na. Er bestaat gevaar voor verwondingen.

• Het apparaat mag nicht opgetild of getransporteerd worden zolang de motor draait. Schakel het apparaat uit als het voor het transport gekanteld要去 worden als andere oppervlakten dan gazons overgestoken要去en en wonneer het apparaat maar en weg van de te maaien oppervlakten gebracht worden.

• Houd de grasuitwerpopening steeds netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparaat.

• Laat het apparaat nooit zonder toe-zicht op het werkterrein anschter.
• Werk nicht met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met beschadigde beschemingsinrichtingen, afterscheringen of ontbrekende veiligheidsmechanismen, zoals richtingwijzigende of gravesvanginrichtingen.
  Overbelast uw apparaat Niet. Werk uitsluitend in het aangegeven vermogensgebied en wijzig de regelaarinstellenen aan de motor Niet. Gebruik geen machines meteen laag prestatievermogen voor zware werken. Gebruik uw apparaat Niet voor doel-einden, waarvoor het Niet bestemd is.
• Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Bij veronachtzaming bestaat er brand- of explosiegevaar.
• Nooit het apparaat optillen of wegdra-gen wonneer de motor draait.
  Schakel het apparaat uit, trek de netstekker af en vergewis u dat alle beweegbare onderdelen stilstaan:

-.altijd, wonneer u het apparaat verlaaten wonneer het Niet gebruikt worden.
- voordat u blokkeringen verhelpt of verstoppingen in het uitwerpkanaal elimineert;
- wonneer het netsnoer beschadigd of verstrikt geraakt is,
- voordat u het apparaat controleert, reinigt of eraan werkt;
- wonneer het apparaat op een vreemd voorwerp gestoten is. Onderzoek het apparaat op beschadigingen en voer de vereiste reparations door voordat u opnieuw start en met

het apparaat werkt;

• wonneer het apparaat begint op ongewone wijze sterk te trillen, is een onmiddelijkke controleoodzakelijk.

• Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cirkelmaaiers mag men nooit voor de grasuitwerpopening gaan staan.

Onderhoud en opslag:

Zorg ervoor dat alle moeren, bouteen en schroeven vast aangedraid zich en dat het apparaat zich in een veilige toestand voor het werk bevindt.
- Tracht Niet het apparaat zich te repareren, tenzij u hiervoor opgeleid bent. Al de werkzaamheden, die nicht in deze handleiding vermeld worden, mogenuitsuitend door ons gemachtigde klantenserviceafdelingen uitgevoerd worden.
- Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om beter en veiligere te kuren werken. Volg de onderhoudsvoorschriften op.
- Draag beschermende handschoenen wanner u de Snoei-inrichting wisselt.
- Controller de grasvanginrichting regelmatig op slijtage en verrormingen. Vervang omwille van de verilgheid versleten of beschadigde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw vingers Niet:tussen de roterende messen en vaststaande onderdelen van de machine gekneld worden.
- Controller, dat er uitsluitend reserve-snoeiwerktuigen gebrukt worden, die

door de fabrikant toegestaan

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zo möglichk enkel op een stopcontact met aardlekschakelaar (differentielschakelaar) met een uitschakelstroom van nicht meer dan 30 mA aan.
• Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld metalen omheiningen, metalen palen).
• Gebruik uitsluitend toegestane netsnoeren van het type H05VV-F of H05RN-F, die hoogstens 75m lang en voor het gebruik in de open lucht bestemd zijn. De draaddwarsdoorsnede van het netsnoer要去 minstens 1,5 mm² bedragen. Rol een kabeltrommel voor gebruik algijd hebelaal af. Controleer het snoer op beschadigingen.
• Gebruik om het netsnoor aan te brengen de waarvoort voorziene snoerophanging.
• Houd het netsnoerijdens het werken op een veilige afstand tot het snoeierwerktuig. De snoeimessen können het netsnoer beschadigen en tot contact met spanningvoerende onderdelen leiden. Leid het netsnoer in principe anschter de persoon, die het apparaat bedient.
• Gebruik het netsnoer Niet om de stekeruit het stopcontact te trekken. Bescherm het netsnoer gegen把它, olie en scherpe kanten.
  Schakel het apparaat uit en trek het netsnoer uit het stopcontact als het netsnoer beschadigd is. Als het netsnoer van dit apparaat beschadigd worden, moet het verrangen worden

door een special netsnoer, dat via de fabrikant of via zich klantenserviceafdeling verkrijgbaar is.

• Verbind geen beschadigd netsnoor met het stroomnet. Raak geen beschadigd netsnoor aan zolang het met het stroomnet verbonden is. Een beschadigd netsnoor kan tot contact met spanningvoerende onderdelen leiden.

Algemene beschrijving

Beschrijving van de werk ing

De elektrische grasmaier bezit een par
rallel met het snoeiniveau draaiend snoei
werktuig. Hij is met een elektrische motor
met een zeer groot prestatievermogen,
een slijtvaste kunststofbehuzing, een
veiligheidsschakelaar en ook een gras
vangmand met nivea-indicator uitgerust.
Bijkomend is het apparaat 6-voudig in de
hoogte verstelbaar en heeft het lichtlo
pende WIelen.
Gelieve voor de werkinq van de bedien
ningsonderdelen de hierna volgende bes
schrijvingen te raadplegen.

De afbeeldingen voor de bediening en het onderhoud vindt u op de zijden 2 - 4.

Overzicht

1 Beugelhandgreep

2 Starthefboom
3 Bovenste spanhefbomen
4 Onderste hoofdigger
5 Stootbescherming
6 Onderste spanhefbomen
7 Grasvangzak
8 Achterwielen
9 Voorwielen
10 Apparaatbehuizing

11 Hefboom voor een verstelling van de snoeihoogte
12 2 transporthandvaten
13 Kabelhouser
14 Trekontlasting van het snoer
15 Apparaatsnoer
16 Ontgrendelknop (niet zichtbaar)
17 Apparaatstopcontact
18 Netsnoer

Montage

Trek vór alle werkzaamheden aan het apparaat de netstekkeruit.

Beugelhandgreep monteren

Onderste hoofdligger omhoog klappen:

1. Klap de onderste hoofdligger (4) tot in de gewenste hoekpositie omhoog.
2. Vergrendel de onderste spanhefbomen (6) doordat u deze in de richting van hoofdligger (4) duwt. De spanhefbomen moeten zodanig gegen de hoofdligger liggen, dat er met gemiddelde kracht gespannen kan worden. In het andere geval moet de spanhefboom verder in de richting van de wijzers van de klok gedraaid of moet de spanhefboom gegen de richting van de wijzers van de klok in losser gemaakt worden.

Trekontlasting van het snoer inhaken:

Schuif de kabeltrekontlasting (14) over de beugelhandgreep (1).

Beugelhandgreep monteren:

1. Bevestig de beugelhandgreep

(1) met de bijgevoegde schroeven, de onderlegplaatjes en debovenste spanhefbomen (3) rechts en links aan de onderstehoofdligger (4). Er zich drie posities möglichk.

1. Draai de spanhefbomen (3) in de richting van de wijzers van een klok.
2. Vergrendel de spanhefbomen (3) doordat u deze in de richting van hoofdligger (4) duwt. De spanhefbomen要去en zodanig gegen de hoofdligger liggen, dat er met gemiddelde kracht gespannen kan worden. In het andere geval要去 de spanhefboom verder in de richting van de wijzers van de klok gedraaid of要去 de spanhefboom gegen de richting van de wijzers van de klok in losser gemaakt worden.

Snoerholders inklikken:

Klik de snoerholders

(A13) aan de onderste hoofd-ligger in en zet daarmee het apparaatsnoer (A15).

Grasvangmand monteren

① Klik de rubberlip aan het vangmandnet (19) in de hardeschaal van de grasvangmand (9) vast.
② Schuif het buisframe (19) in het vangmandnet (20). Let erop dat het buisframe volledig ingeschoven is (ziekleine afbeelding).

De buisframebeugel past daar

bij de in de gleuf (21) aan de onderzijde van de vangmand.

(3) Stulp de verbindingsstukken (22) van kunststof over het buisonderstel (20).
④ Blokveer het buisframe (20) met de bijgevoegde schroeven en onderlegschroeven (23).

Bediening

Opgelet: apparaat nicht zonder volledig aangebrachte stootbescherming of grasvangmand bedienen. Er bestaat geaar voor verwondingen!

Grasvangmand inhaken / afnemen

1. Til de stootbescherming (5) op.

2. Haak de grasvangmand (7) in de waarvoor voorziene ophan-ging (23) aan dechterzijde van het apparatusaat in.

3. Positioneer de stootbescherming (5) op de grasvangmand (7), hij houdt deze in de juiste positie.

4. Om de grasvangmand (7) af te nemen, tilt u de stootbescherming (5) op en haakt u de grasvangmanduit. Klap de stootbescherming terug aan de apparaatbehuzing.

Om de grasvangmand te ledigen, verwijzen wij ook waar hoofdstuk, Afvalverwijdering/milieubescherming".

Snoeihoogte instellen

Schakel het apparaat uit, trek het netsnoor uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Neem de hefboom (11) voor een verstelling van de snoeihoogte vast en breng deze voor bij de grendelinrichting op de gewenste instelling van de snoeihoogte.

Het apparaat beschikt over 6 posities voor de instelling van de snoeihoogte:

25-35-45-55-65-75mm

De correcte snoeihoopte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 30 - 65 mm.

Voor de eerste snoeibeurt van het seizoen dient er een hoge snoeihoogte gekozen te worden.

In- en uitschakelen

1. Steek de stekker van het netsnoer in het apparaatstopcontact.

2. Vorm uit het uiteinde van het netsnoor een lus en haak deze in de trekontlasting (14) van het snoer in.

3. Sluit het apparaat op de net-spanning aan.

4. Let er voor het inschakelen op dat het apparaat geen voorwerpen raakt.

5. Om in te schakelen, drukt u de ontgrendelknop (16) aan de handgreep in en houdt u gegelijk tijdig de starthefboom (2) ingedrukt. Laat de ontgrendelknop

(16) los.

1. Om uit te schakelen, LAST U DE starthefboom (2) los.

Na het uitschakelen van het apparaat draait het mes nog enkele seconden lang. Raak het draaiende mes Niet aan. Er bestaat gevaar voor lichamelijke letsels.

Niveau-indicator

Zijdelings aan de grasvangmand is eeniveau-indicator aangebracht. De aerodynamische luchtgeleiding van de klep zorgt aanvullend voor de optimale vulling.

gesloten:
grasvangmand vol

Werken met de grasmaaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar LASTJND onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaid werd dichter en ontstaat er een gelijkmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats ongeveer vanaf april bij een groeihoogte van 70 - 80 mm. In de hoofdvegetatietijd wordt het gazon minstens een keer per week gemaad.

• De beiden draaghandgrepen (zie A, 12) vergemakkelijken voor u het transport van het appararat.

• Begin met het maaien in de nabijheid van het stopcontact en werk van het stopcontact weg.

Leid het verlengsnoer.altijdchter u en breng het na het keren tot aan de

reeds gemaaide zichde.

Leid het apparaat stapvoets in zo recht möglichke banen. Om volledig te maaien, dienen de banen zich alkijd enkele centimeters te overlappen.
- Stel de snoeiediepte zodanig in, dat het apparaat Niet overbelast worden. In het andere geval kan de motor beschadigd worden.
- Werk op hellingen alkijd dwars op de helling. Wees uiterst voorzichtig wanner u awhilestapt en het apparaat voorttrekt.
- Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onderhoud, opslag" beschreiben.

Schakel na het werk en voor het transport het apparaat UIT, trek de netstekker UIT en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Reiniging/onderhoud/opslag

Laat werkzaamheden, die nicht incke handleiding beschreiben..., door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag bij de omgang met het meshandschoenen.

Schakel voor alle onderhouds-en reinigingswerkzaamheden het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af.

Algemene reinigings- en onderhoudswerkzaamheden

• Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings-c.q. oplosmiddelen.
• Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic van de wielen, de ventilatieopeningen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of suntige voorwerpen, zeouden het apparaat+kunnen beschaden.
• Smeer vanijd totijd de wielen met olie in.
• Controller de grasmaier telkens voor gebruik op klaarblijijke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, boute en schroeven na.
• Controller erfdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel UIT.

Mesuitwisselen

Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk "Reserveonderden").

1. Draai het apparaat om.

2. Gebruik vaste handschoenen en houd het mes vast (24). Draai de messchroef (25) gegen

de richting van de wijzers van de klok van de motorspil..

1. Monteer het neue mes (24)
   weer in omgeekerde volgorde.
   Let erop dat het mes (24) correct gespositioneerd en dat de schroef (25) vast aangedraaid is

Opslag

Opdat het apparaat minderplaats in beslag neemt, draait u de vier bevestigingschroeven los en klapt u de beugelhandgreep en de onderste hoofdligger in. Let erop dat de snoeren nicht geklemd zitten.

• Bewaar het apparaat droog en buiten het bereik van kinderen.
• Laat de motor afkoelen voordat u het apparaat in gesloten ruimten wegzet.
• Omhul het apparaat Niet met nylonzakken, sondern er vochtigheid zou küssen ontstaan.

Wijল Niet aansprakelijk voor door onderapparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van Niet-originele onderdelen c.q. door een Niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Giet afgwerkte olie Niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijk manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af.

Breng het apparaat, de toebehoren en de verpakkingaar een geschikt recyclagepunt.

Machines horen nicht thuis in het huisafval.

De kunststoffen en metalen onderdelen kuren volgens soort gescheiden worden en zich zo voor recyclage geschikt.

Voor vragen hieromtrent(Int) u terecht bij ons servicecenter.

De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Vervangstukken

De onderstaande reserveonderdelen kutu via het Grizzly servicecenter bestellen. Bij bestellingen dient u het machinetype en het artikelnummer aan te gezven.

Reservemes 13700231

Grasvangzak 91095400

Technische gegevens

Elektrische grasmaier.....ERM 1438 G
Opnamevermogen van de motor ..1400 W
Netspanning. 220-240V\~,50 Hz
Beschermingsklasse..II
Veiligheidsklasse .IP24
Onbelast toerental .3600 min1
Snijdcirkel .38 cm
Snoeihoogte 25/35/45/55/65/75 mm
Gewicht. 17,5 kg
Volume grasvangmand .40 I
Geluidsdrukniveau (L_pA) .71,6 dB(A), K = 2,05 dB
Geluidsvermogensniveau (L_wA) gewaarborgd .96 dB(A) gemeten .91,6 dB(A), K_wA = 2,05 dB Trilling (a) max. 1,7 m/s2, K = 1,5m / s^2

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld.

Technische en optische wijzigingen kunnen in het kader van de verdere ontwikkeling+zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zijn waarom Niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan menaarom Niet doein gelden.

Garantie

• Wij geen 24 maanden garantie op dit product. Voor zakelijk gebruik en verrangende apparatuur geldt een verkorte garantie van 12 maanden, overeenkomstig de wettelijk bepalingen.
• Beschadigingen, die op tatsächlijke slijtage, overbelasting of onachtzame bediening berusten, vallen nicht onder de garantie. Bepaalde bouwelementen zijn onderhevig aan slijtage en vallen nicht onder de garantie. Hiertoe behoren vooral: mes.
  Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.
• Beschadigingen die door Produktie of mate-Beschadigingen die door Produktie of materiaalfouten ontstaan zich, worden kostenloos door verwangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koopen garantiebewijs aan ons servicecenter worden overhandigd.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Reparatieservice

• U kurz reparations die nicht onder de garan-U kurz reparations die nicht onder de garantie vallen, gegen betaling latent uitvoeren door ons servicecenter. Zij brengen graag eerst een offerte uit.Wij bewerken alleen apparaten die, voldoende zich verpakt en

voldoende gefrankeerd worden opgestuurd.
Wij+kunnen apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.

• Opgelet: stuur in geen geval defekte machines met volle olietank op. Leeg de tank! Eventuele beschadigingen (olie loopt uit als de machine zichwaarts of op de kop gesteld worden) of brandbeschadigingen die door het transportঃ ontstaan, worden ten laste van de afzender gelegd.
• Ongefrankeerde - oningepakt, express of andere speciale zendingen - toe gezonden machines worden nicht aangenomen.

Opsporing van fouten

Probleem Mogelijk oorzazak oplossing van de foult
Apparaat start nicht	Netspanning ontbreekt
	Schakelaar "Aan/uit" defect
	Motor defect
	Gras te lang
Motor valt stil Blokkering	door vreemd voorwerp
Werkresultaat Niet bevredigend of motor werkt moeilijk	Snoeihoogte te laag
	Mes stomp Mes latent slijpen of uitwisselen
	Mesbereik verstopt Apparaat reinigen
	Mes fouitief gemonteerd Mes correct monteren
Mes roeteert nicht	Mes door gras geblok-keerd
	Messchroef los Messchroef vast aandraaien
Abnormale geluiden, gerammel of trillingen	Messchroef los Messchroef vast aandraaien
	Mes beschadigd Mes uittwissenlen

Indice
