ERM 1438 G - Rasenmäher Grizzly - Kostenlose Bedienungsanleitung

Marke	Grizzly
Modell	ERM 1438 G
Produkttyp	Elektrischer Rasenmäher
Leistungsaufnahme	1400 W
Versorgungsspannung	220-240 V ~ 50 Hz
Schutzklasse	II
Schutzart	IP24
Schnittbreite	38 cm
Schnitthöhe (6 Stufen)	25 / 35 / 45 / 55 / 65 / 75 mm
Leerlaufdrehzahl	3600 min⁻¹
Auffangvolumen	40 Liter
Gewicht	17,5 kg
Schalldruckpegel (LpA)	71,6 dB(A), K=2,05 dB
Garantierter Schallleistungspegel (LWA)	96 dB(A)
Vibrationen (ah)	≤ 1,7 m/s², K=1,5 m/s²
Max. Verlängerungskabellänge	75 m (Querschnitt ≥ 1,5 mm²)
Höhenverstellung	Zentralhebel mit 6 Stufen
Füllstandsanzeige	Klappe am Auffangbehälter (offen = leer, geschlossen = voll)
Messertyp	Stahl, nachschleifbar oder austauschbar
Wichtigste Ersatzteile	Messer (13700231), Fangsack (91095400)
Garantie	24 Monate (Hausgebrauch)
Einsatzbereiche	Familienrasen, nur für den Hausgebrauch

Häufig gestellte Fragen - ERM 1438 G Grizzly

Wie starte ich den Grizzly ERM 1438 G Rasenmäher?

Schließen Sie das Netzkabel an, bilden Sie eine Schlaufe an der Zugentlastung, drücken Sie dann die Entriegelungstaste (16) und halten Sie gleichzeitig den Starthebel (2). Lassen Sie die Entriegelungstaste los, sobald der Motor läuft.

Wie stelle ich die Schnitthöhe ein?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist und das Messer stillsteht. Greifen Sie den Hebel zur Schnitthöheneinstellung (11) und bewegen Sie ihn auf eine der 6 Stufen (25, 35, 45, 55, 65 oder 75 mm). Die ideale Höhe für Zierrasen liegt zwischen 30 und 45 mm.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie zuerst die Netzspannung (Steckdose, Kabel, Sicherung). Wenn alles in Ordnung ist, kann das Problem am Schalter, an den Kohlebürsten oder am Motor liegen; wenden Sie sich in diesem Fall an den Kundendienst. Stellen Sie auch sicher, dass das Gras nicht zu hoch ist: Stellen Sie eine höhere Schnitthöhe ein oder heben Sie die Vorderseite des Mähers leicht an.

Wie reinige ich den Rasenmäher nach Gebrauch?

Ziehen Sie den Netzstecker und warten Sie, bis das Messer vollständig stillsteht. Verwenden Sie niemals Wasser: Reinigen Sie mit einer Bürste oder einem Tuch. Entfernen Sie Grasreste vom Gehäuse, den Rädern, der Auswurföffnung und um das Messer herum mit einem Holz- oder Kunststoffspatel. Schmieren Sie gelegentlich die Räder.

Wie wechsle ich das Messer?

Tragen Sie dicke Handschuhe. Drehen Sie den Rasenmäher um. Halten Sie das Messer (24) fest und lösen Sie die Messerschraube (25) mit einem Schlüssel gegen den Uhrzeigersinn. Montieren Sie das neue Messer gegen den Uhrzeigersinn, achten Sie auf die richtige Position und ziehen Sie die Schraube fest.

Welches Verlängerungskabel sollte ich verwenden?

Verwenden Sie ein Kabel vom Typ H05VV-F oder H05RN-F, geeignet für den Außenbereich, mit einer maximalen Länge von 75 m und einem Querschnitt von mindestens 1,5 mm². Wickeln Sie das Kabel vor jedem Gebrauch vollständig ab und überprüfen Sie, ob es beschädigt ist.

Wie lagere ich den Rasenmäher im Winter?

Ziehen Sie den Netzstecker und reinigen Sie den Rasenmäher. Lösen Sie die vier Befestigungsschrauben und klappen Sie den Bügelgriff sowie die untere Stange zusammen, um Platz zu sparen. Lagern Sie ihn an einem trockenen Ort, außerhalb der Reichweite von Kindern. Lassen Sie den Motor abkühlen, bevor Sie ihn in einem geschlossenen Raum abstellen. Verwenden Sie keinen Nylonsack, um Feuchtigkeit zu vermeiden.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie festes Schuhwerk und lange Hosen. Mähen Sie niemals bei Regen oder auf nassem Gras. Halten Sie Personen und Tiere fern. Ziehen Sie vor Einstellungen oder Reinigung den Netzstecker und warten Sie, bis das Messer stillsteht. Bringen Sie niemals Hände oder Füße in die Nähe der rotierenden Messer.

Was tun, wenn das Mähbild ungleichmäßig ist oder der Motor Schwierigkeiten hat?

Überprüfen Sie, ob die Schnitthöhe geeignet ist (nicht zu niedrig). Inspizieren Sie das Messer: Wenn es stumpf ist, lassen Sie es nachschleifen oder ersetzen Sie es. Reinigen Sie Grasreste um das Messer und im Auswurfkanal. Stellen Sie sicher, dass das Messer korrekt montiert und die Messerschraube fest angezogen ist.

Wo finde ich Ersatzteile für den ERM 1438 G?

Ersatzteile können bei Ihrem Händler oder über das Grizzly Service Center bestellt werden. Die wichtigsten Teile sind: Ersatzmesser (Art.-Nr. 13700231) und Fangsack (Art.-Nr. 91095400). Geben Sie bei Bestellungen das Modell und die Teilenummer an.

BEDIENUNGSANLEITUNG ERM 1438 G Grizzly

Elektro-Rasenmacher DE

Elektrische grasmaier NL

Originalbetriebsanleitung

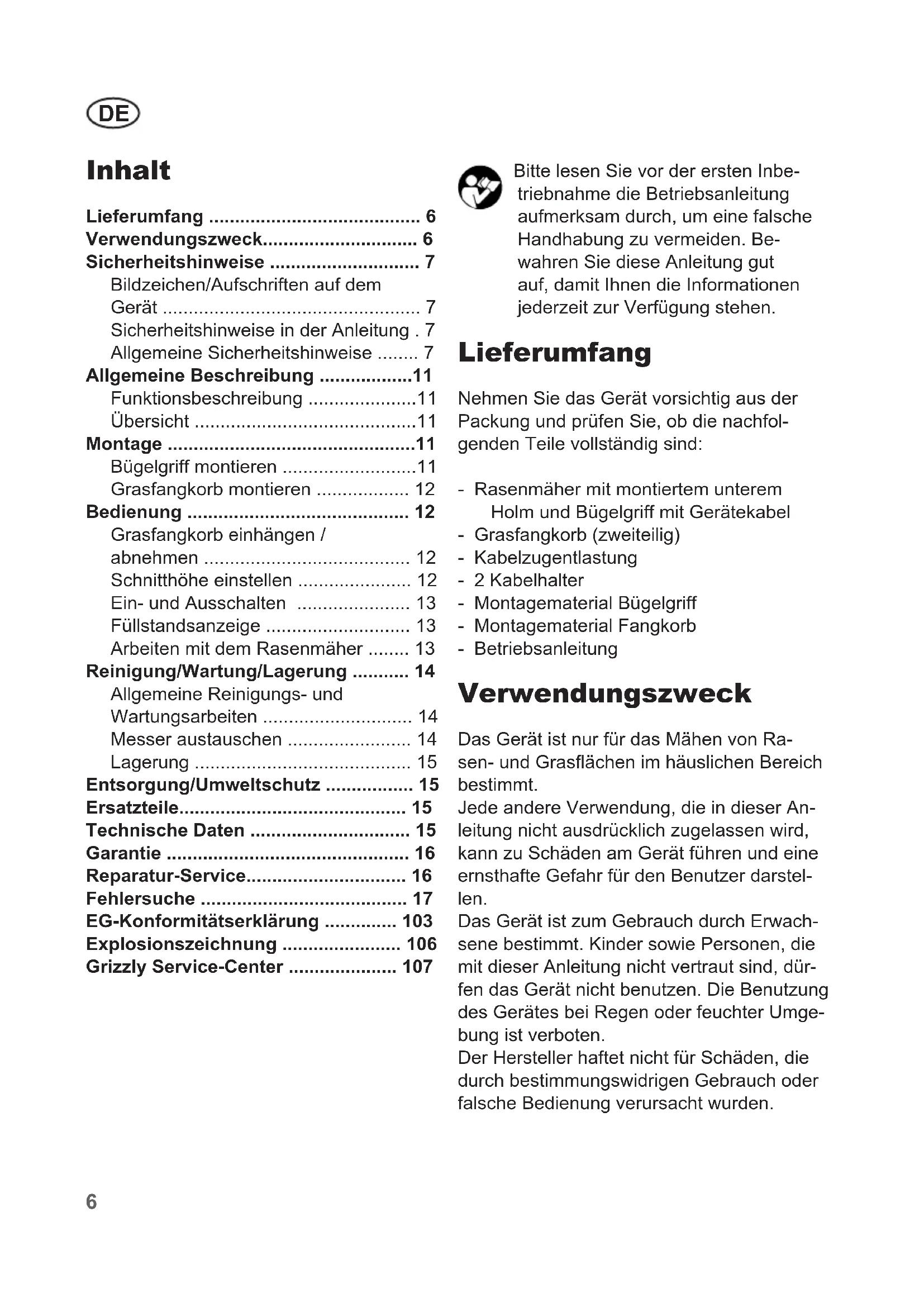

Originalbetriebsanleitung 6

Bitte lessen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Sicherheitshinweise 7

Bildzeichen/Aufschriften auf dem

Gerat 7

Sicherheitshinweise in der Anleitung . 7

Allgemeine Sicherheitschinweise 7

Allgemeine Beschreibung 11

Funktionsbeschreibung 11

Ubersicht 11

Montage 11

Bügelgriff montieren 11

Grasfangkorb montieren 12

Bedienung 12

Grasfangkorb einhängen /

abnehmen 12

Schnitthöhe einstellen 12

Ein- und Ausschalten 13

Füllstandsanzeige 13

Arbeiten mit dem Rasenmacher 13

Reinigung/Wartung/Lagerung 14

Allgemeine Reinigungs- und

Wartungsarbeiten 14

Messer austauschen 14

Lagerung 15

Entsorgung/Umweltschutz 15

Ersatzteile 15

Technische Daten 15

Garantie 16

Reparatur-Service. 16

Fehlersuche 17

EG-Konformitätserklarung 103

Explosionszeichnung 106

Bitte lesen Sie vor der ersten Inbetriebnahme die Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

-Rasenmachermit montiertem unterem Holm und Bugelgriff mit Geratekabel
- Grasfangkorb (zweiteilig)
- Kabelzugentlastung
-2 Kabelhalter
- Montagematerial Bügelgriff
- Montagematerial Fangkorb
- Betriebsanleitung

Verwendungszweck

Das Gerät ist nur für das Mahen von Rassen- und Grasflächen im tatsächlichen Bereich bestimmt.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmacher.

Bildzeichen/Aufschriften auf dem Gerät

Achtung!

Lesen Sie die Betriebsanleitung aufmerksam durch.

Tragen Sie Augen- und Gehorschutz.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile.

ehende Personen von dem Maher fern halten.

Vorsicht - Scharfe Schneidmesser! FüBe und Hande fernhalten. Verletzungsgefahr!

ausschalten und Netzsteckerziehen vor Einstellungenoder Reinigungsrarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und den Schneidmessern fernhalten!

Achtung!

Nachlauf des Rasenmähermessers.

Angabe des Schalleistungspe-gels L_wa in dB.

Schutzklasse II

trogeräte gehoren nicht in den Hausmull.

Schnittkreis

Sicherheitshinweise in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen-und Sachschäden zu vermeiden, lessen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Dieses Gerät ist nicht davon bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sen

sorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Setzen sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Höhe sind.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfern den Sie alle Gegenstände (z.B. Steine, Stöcke, Drahte), die erfasst und wegenschleudert werden können.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.
• Führer Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzten Sie das Gerät nicht, wenn Schutz einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Seien Sie vorsichtig bei Geräten mit

mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller gefelfert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Führten Sie Fuße und Hande beim Arbeitsen nicht in die Naze oder unter rotierende Teile. Es besteht Verletzungsgefahr.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fuß in sicheren Abstand von den Schneidwerkzeugen sind.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
• Arbeiten Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitige eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum

Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern. Arbeiten Sie nicht an übermöig stellen Hängen.

• Führn Sie das Gerät nur im Schritttempo.
  Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren, zu sich heranzihen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Fuß zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In thisem Fall kippen Sie das Gerät durch Drucken des Griffiths so, dass die Vorderräder des Gerats leicht angehoben werden. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Arbeiten Sie nie ohne Prallschutz oder Grasfangkorb. Halten Sie sich immer entfernt von der Auswurföffnung.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

• Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von der zu mahenden Fläche bewegt wird.

• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschiedigen Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich undändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gassen. Bei Nichtbeachtung besteht Brandoeder Explo sions gefahr.
• Heben oder tragen Sie niemals das Gerät mit laufendem Motor.

• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker ab und vergewissern Sie sich,dass alle beweglichen Teile still stehen:

• immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird.

• bevor Sie Blockierungen losen oder Verstopfungen im Auswurfkanal beseitigen;
• wenn das Netzkabel beschädigt oder verheddert ist,
• bevor Sie das Gerät überprüfen, rei-nigen oderaranarbeiten;

• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten;

• falls das Gerät anfangt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• Bringen Sie Höhe oder Fuß niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähern finden sich nie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

• Sorgen Sie damit, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dess, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführct werden.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
• Überprüfen Sie die Grasfangeinrichtung regelmäß auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlüssene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonderss vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
• Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schlieben Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Vermeiden Sie Körperberuhrungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Netz-kabel (Bauart H05VV-F oder H05RN-F), die für den Außenbereich geeignet sind und hochstens 75m lang sind. Der Litzen-querschnitt des Netzkabels muss mindestens 1,5 mmbetragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Verwenden sie für die Anbringung des Netzkabels die darauf vorgesehene Kabelaufgangung.

Halten Sie das Netzkabel beim Arbeitsen von dem Schneidwerkzeug fern. Führer Sie das Netzkabel grundsätzlich hinter der Bedienungsperson. Die Schneidmesser konnen die Leitungen beschädigen und zum Berühren spannungsführender Teile führen.

Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.
- Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
- Verbinden Sie kein beschädigtes Netz

kabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsfährender Teile führen.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Elektro-Rasenmacher besitz ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehause, einem Sicherheitschalter und einem Prallschutz sowie einem Grasfangkorb mit Fülstandsanzeige ausgestattet. Zusätzlich ist das Gerät 6-fach hohenverstellbar und hat leichtgangige Räder. Die Funktion der Bedienteile entnahmen Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-4.

Übersicht

1 Bügelgriff

2 Starthebel
3 Obere Spannhebel
4 Unterer Holm
5 Prallschutz
6 Untere Spannhebel
7 Grasfangkorb
8 Hinterträder
9 Vorderrader
10 Gerätegehause
11 Hebel zur Schnitthöhenverstellung
12 2 Tragegriffe

13 Kabelhalter
14 Kabelzugentlastung
15 Gerätekabel
16 Entriegelungsknopf (nicht sightbar)
17 Gerätesteckdose
18Netzkabel

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Bügelgriff montieren

Unteren Holm hochklappen:

Klappen Sie den unteren Holm (4) hoch bis zur gewünschten Winkelposition.

2 Verriegeln Sie die unteren Spannhebel (6), indem Sie diese in Richtung Holm (4) drucken. Die Spannhebel mussen so am Holm anliegen, dass ein Spannen mittlerer Kraft erfolgen kann.

Ansonsten muss der Spannhelbel weiter im Uhrzeigersinn gedrecht werden oder gegen den Uhrzeigersinn gelockert werden.

Kabelzugentlastung einhagen:

Schieben Sie die Kabelzugentlastung (14) über den Bügelgriff (1).

Bügelgriff montieren:

1. Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben, den Unterlegscheiben und den oberen Spannhebeln (3) rechts und links am unteren Holm (4). Es sind drei

Positionen möglich.

1. Drehen Sie die Spannhebel (3) im Uhrzeigersinn.
2. Verriegeln Sie die Spannhebel (3), indem Sie diese in Richtung Holm (4) drücken. Die Spannhebel mussen so am Holm anliegen, dass ein Spannen mittlerer Kraft erfolgen kann.

Ansonsten muss der Spannhebel weiter im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden.

Kabelhalter einklipsen:

Klipsen Sie die Kabelhalter (A13) am unteren Holm ein und fixieren Sie damit das Gerätekabel (A15).

Grasfangkorb montieren

Grasfangkorb zusammenbau- en:

① Klipsen Sie die Gummilippe am Fangkorbnetz (19) in die Hartschale des Grasfangkorbs (9) ein.
② Schieberen Sie das Rohrgestell (20) in das Fangkorbnetz (19). Achten Sie daraufuf, dass das Rohrgestell vollständig eingeschoben ist (siehe kleines Bild).

Der Rohrgestellbügel passst da bei in die Nut (21) an der Unter-seite des Fangkorbes

③ Stulpen Sie die Kunststoff-La-schen (22) uber das Rohrgestell (20).
Fixieren Sie das Rohrgestell (20) mit den beiliegenden Schrauben und Unterlegschrauben (23).

Bedienung

Achtung: Gerät nicht ohne vollständig angebrachten Prallschutz oder Grasfangkorb betreiben. Es besteht Verletzungsgefahr!

Grasfangkorb einhängen / abnehmen

1. Heben Sie den Prallschutz (5) an.

2. Hängen Sie den Grasfangkorb (7) in die darauf vorgesehene Aufhängung (23) an der Rückseite des Gerätes ein.

3. Positionieren Sie den Prallschutz (5) auf dem Grasfangkorb (7), erhalt diesen an richtiger Position.
4. Zum Abnehmer des Grasfang-korbes (7) haben Sie den Prallschutz (5) an und hangen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Gerätegehause darüber.

Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/ Umweltschutz".

Schnitthöhe einstellen

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Greifen Sie den Hebel (11) zur Schnitthohenverstellung und führen Sieihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnittthöhe.

Das Gerät besitzt 6 Positionen zur Einstellung der Schnitthöhe:

25-35-45-55-65-75mm

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 30 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels (18) in die Geräte-steckdose (17).

2. Formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Kabelzugentlastung (14) ein.

3. Schließen Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einsatzen darauf, dass das Gerät keine Gegenstände berührt.
5. Zum Einsatzen drücken Sie den Entriegelungsknopf (16) am Handgriff und halten gleichzeitig den Starthebel (2) gedrückt. Lassen Sie den Entriegelungsknopf (16) los.
6. Zum Ausschalten setzen Sieden Starthebel (2) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Füllstandsanzeige

Seitlich am Grasfangkorb ist eine Fullstandsanzeige angebracht. Die aerodynamische Luftführung der Klappe sorgt zusammen für die optimale Füllung.

Klappe geöffnet: Grasfangkorb leer

pe geschlossen: Grasfangkorb voll

Arbeiten mit dem Rasenmacher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an,{lssst aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jeder Mahvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

Der erstige Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woch gemaht.

Die beiden Tragegriffe (siehe 12) erleichtern Ihnen den Transport des Gerätes.
- Beginnen Sie mit dem Mähen in der Höhe der Steckdose und arbeiten Sie von der Steckdose weg.
- Führn Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemäßte Seite.
- Führren Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mahen sollenn sich die Bahnen immer um weniger Zentimeter überlappen.
- Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.

DE

• Arbeitsen Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgeben und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.

Allgemeine Reinigungsum Wartungsarbeiten

Spritzen Sie den Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste

oder ein Tuch, aber keine scharfen Reinigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Luftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine hareten oder spitzen Gegenstände, Sie konnten das Gerät beschädigen.
• Olen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmacher vor jeder Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschlagen werden.

Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden (siehe Kapitel Ersatzteile).

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe und halten Sie das Messer (24) fest. Drehen Sie die Messerschraube (25) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlusses von der Motorspindel ab.

3. Bauen Sie das neue Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positiert ist und die Schraube fest angezogen ist.

Lagerung

Damit das Gerät weniger Platz beansprucht, entriegeln Sie die vier Spannhebel und klappen Sie den Bügelgriff und den unteren Holm zusammen. Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.

Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden könnte.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemüssen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser ServiceCenter.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Strauchern und Bäumen.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Ersatzmesser 13700231

Fangkorb 91095400

Technische Daten

Elektro-Rasenmacher. ERM 1438 G

Aufnahmieleistung des Motors ....1400 W

Netzspannung 220-240V\~,50 Hz

Schutzklasse

Schutzart IP24

Leerlaufdrehzahl 3600 min

Schnittkreis 38 cm

Schnitthöhe. 25/35/45/55/65/75 mm

Gewicht. 17,5 kg

Volumen Grasfangkorb 40 I

Schalldruckpegel

(L_pA) 71,6 dB(A), K = 2,05 dB Schallleistungspegel (L_wA)

garantiert 96 dB

gemessen...91,6 dB(A), K_wA = 2,05 dB(A)

Vibration (a) ... max. 1,7 m/s, K=1,5 m/s²

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklarung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung

ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: Messer.
  Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf-und Garantienachweis an den Handler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten laßen. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät

im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange-nommen.

Die Entsorgung Ihrer defekten eingesenden Geräte führen wir kostenlos durch.

Fehlersuche

Problem mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebūrs
	Motor defekt
	Gras zu lang	Größere Schnitthche einstellen. Durch Drücken des Griffitholms die Vorderräder leicht anheiten.
Motor setzen aus Blockierung durch Fremdkörperung	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig Geringere Schnitthche einstellen
	Messer stumpf Messer scheifenlassen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blo-ckiert	Gras entfernen
	Messerschraube locker Messerschraube festziehen
Abnorme Geräusche, Klappern oder Vibra-tionen	Messerschraube locker Messerschraube festziehen
	Messer beschädigt Messer austauschen

Table des matieres

Kabelhalter einklipsen:

Klipsen Sie die Kabelhalter (A13) am unteren Holm ein und fixieren Sie damit das Gerätekabel (A15).

Beschermingsklasse II

Elektrische veiligung:

Grasvangmand ineenzetten:

Klep geopend: grasvangmand leeg

Spuit de grasmaier nicht met water schoon.

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.grizzly-gmbh.de

Alfacomer-Equipamentos Agricolas e Industriais, Lda.
