Вид продукт	LED 4K телевизор
Марка	Sony
Модел	KD55X8509C
Размер на екрана	55 инча (138,8 см)
Разделителна способност	3 840 x 2 160 пиксела (4K UHD)
Подсветка	LED
Цифров тунер	DVB-T/T2/C/S/S2
Звукова мощност	10 W + 10 W
Захранване	220-240 V AC, 50 Hz
Консумация на електроенергия (стандартна)	115 W
Консумация на електроенергия (готовност)	0,5 W
Енергиен клас	A
Тегло със стойка	21,0 kg
Тегло без стойка	19,9 kg
Размери със стойка (Ш x В x Д)	123,6 x 75,9 x 22,2 cm
Размери без стойка (Ш x В x Д)	123,6 x 72,2 x 6,0 cm
Свързаност	4 x HDMI, 3 x USB, LAN, Wi-Fi, Bluetooth, MHL
Основни функции	Smart TV, Програмно ръководство, USB запис, Футболен режим, 3D
Поддръжка и почистване	Почиствайте с мека, суха кърпа, избягвайте разтворители
Безопасност	Монтаж на стена от професионалист, необходимо вентилационно пространство
Резервни части и ремонтопригодност	Стенен монтаж SU-WL450, сензорен дистанционен пулт RMF-TX100E

Често задавани въпроси - KD55X8509C SONY

Как да свържа HDMI устройство?

Използвайте HDMI кабел, за да свържете устройството към един от HDMI входовете HDMI IN (1, 2, 3 или 4). За да използвате функцията Audio Return Channel (ARC), използвайте вход HDMI IN 4. След това натиснете бутона ↔ (Избор на вход), за да изберете съответния източник.

Какво да направя, ако екранът остане черен?

Проверете дали захранващият кабел е включен и контактът работи. Натиснете бутона ⏻ на телевизора или дистанционното, за да включите уреда. Ако проблемът продължава, изключете захранващия кабел за две минути и след това го включете отново.

Как да актуализирам софтуера на телевизора?

Уверете се, че телевизорът е свързан към интернет. Натиснете HOME, след това изберете [Помощ] → [Актуализация на системния софтуер] → [Автоматично изтегляне на софтуер], за да активирате автоматичните актуализации. Можете също да стартирате ръчна актуализация чрез [Актуализация поддръжка] в менюто Помощ.

Дистанционното не работи, какво да правя?

Сменете батериите, като спазвате полярността. Ако проблемът продължава, проверете дали няма препятствия пред сензора на дистанционното на телевизора. За сензорното дистанционно се уверете, че е сдвоено с телевизора (вижте [Настройки] → [Настройки на сензорното дистанционно] → [Сдвояване]).

Как да почистя екрана на телевизора?

Изключете захранващия кабел преди почистване. Използвайте мека, суха кърпа за премахване на праха. За упорити замърсявания леко навлажнете кърпата с разреден мек почистващ препарат. Никога не пръскайте течност директно върху екрана и не използвайте разтворители като алкохол или бензин.

Мога ли да монтирам телевизора на стената?

Да, използвайте стенен монтаж SU-WL450 (не е включен). Sony препоръчва монтаж от лицензиран монтажник. Спазвайте разстоянията за вентилация: най-малко 10 см около телевизора. Следвайте инструкциите на стенния монтаж.

Какво да направя, ако изображението е размазано?

Проверете качеството на сигнала (антена или кабел). Уверете се, че разделителната способност на източника е подходяща за телевизора. Отидете в настройките на изображението чрез HOME → [Настройки] → [Дисплей] и коригирайте опции като рязкост или режим на картината.

Как да активирам субтитрите?

Натиснете бутона СУБТИТРИ (или SUBTITLE) на дистанционното, за да активирате или деактивирате субтитрите. Можете също да ги настроите в менюто [Настройки] → [Дисплей] → [Субтитри].

Как да използвам функцията за USB запис?

Свържете USB твърд диск (съвместим с HDD REC) към USB 3 порта (обозначен HDD REC). Натиснете бутона REC на дистанционното, за да запишете текущата програма. Функцията HDD REC ще бъде достъпна след софтуерна актуализация през 2015 г.

Какво да направя, ако забравя паролата за родителски контрол?

ПИН кодът по подразбиране е 9999. Този код винаги се приема за отключване на родителските настройки. Ако сте променили кода, използвайте код 9999, за да го нулирате.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KD55X8509C SONY

Предпазни мерки .....5

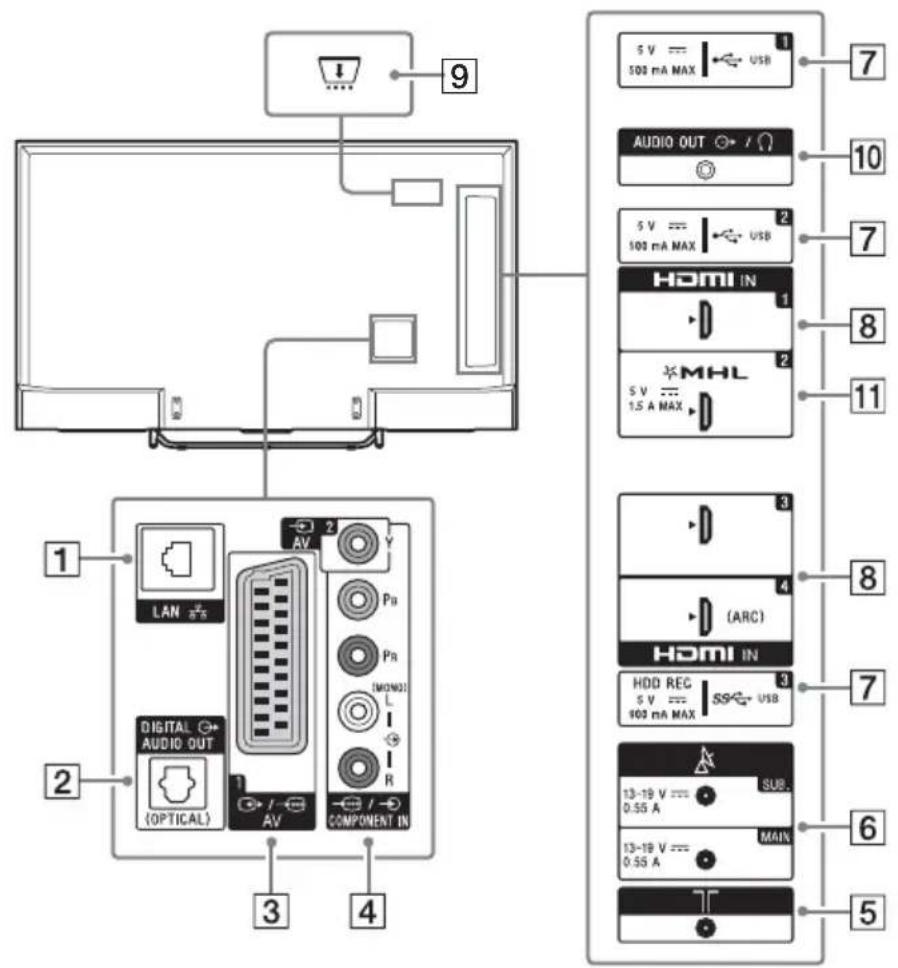

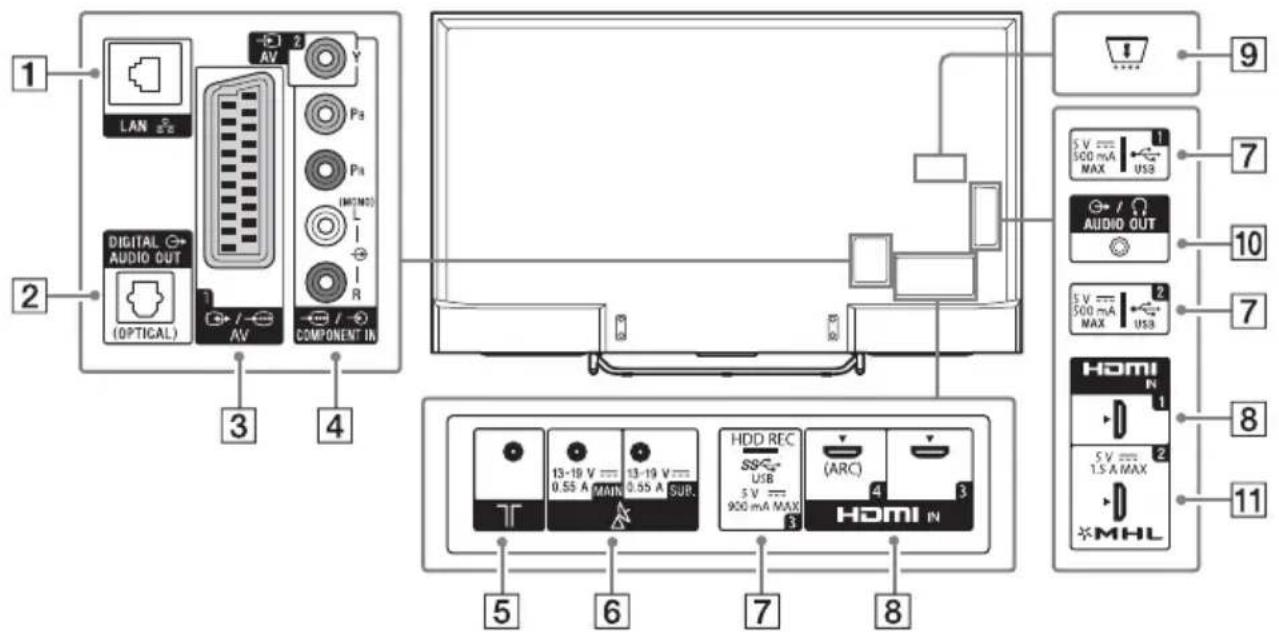

Входове и изходи ....8

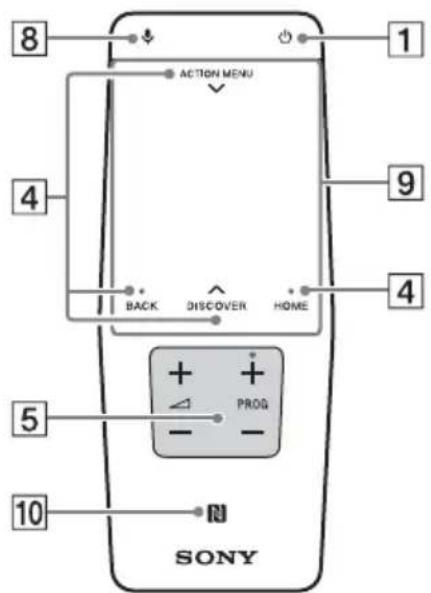

Използване на дистанционно

управление ..... 10

Работа с тъчпад дистанционното ..... 12

Стартиране на Въведение/ръководство за работата с тъчпад дистанционното .... 1.

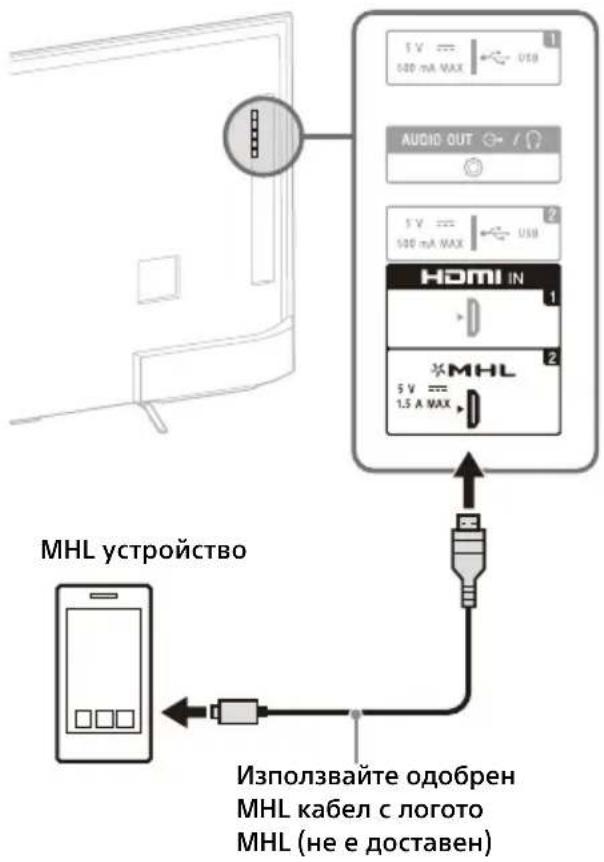

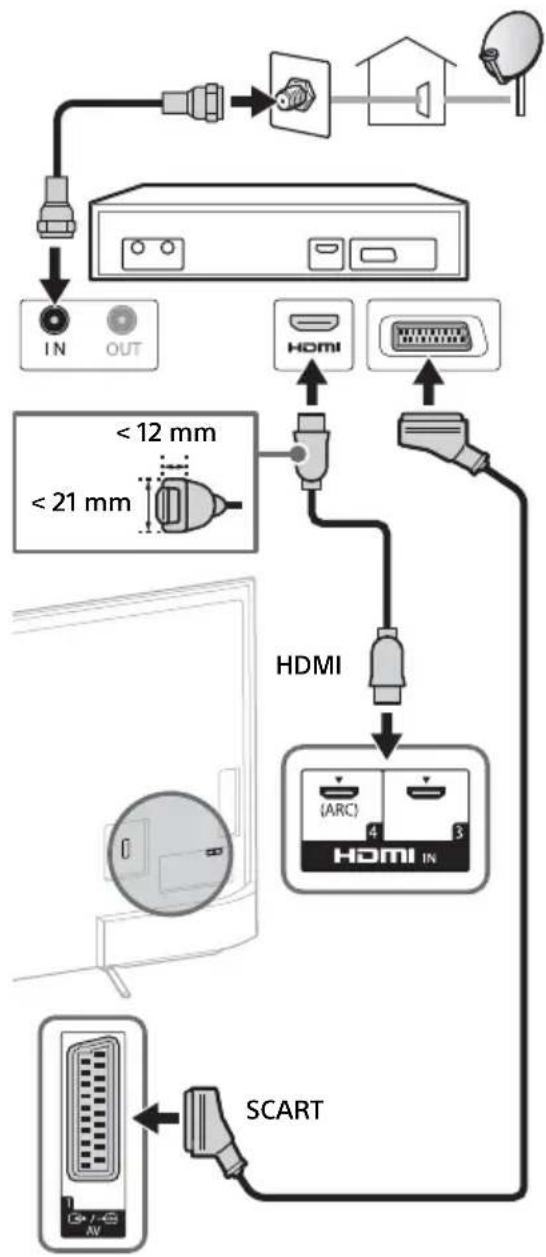

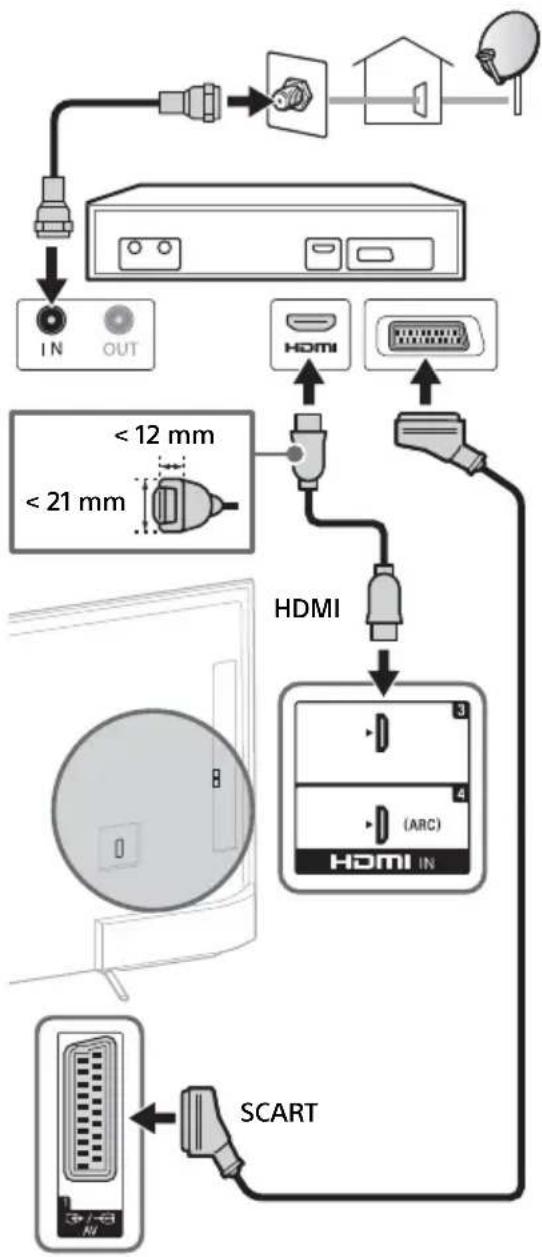

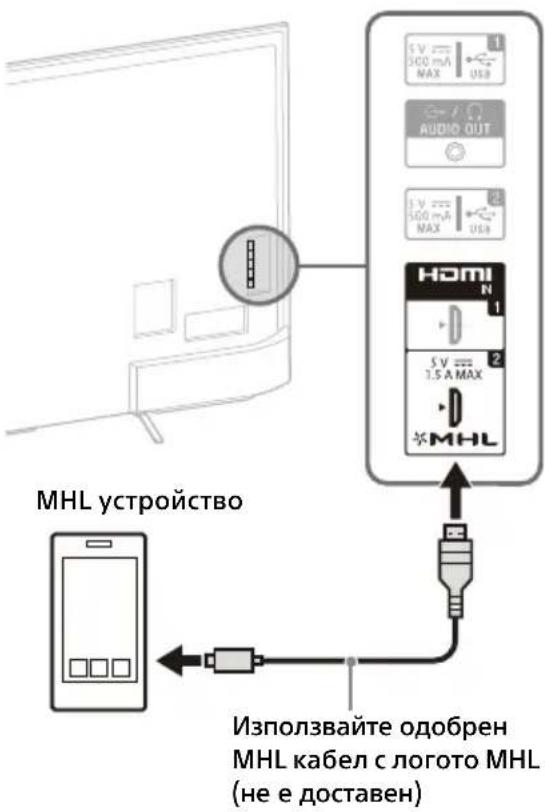

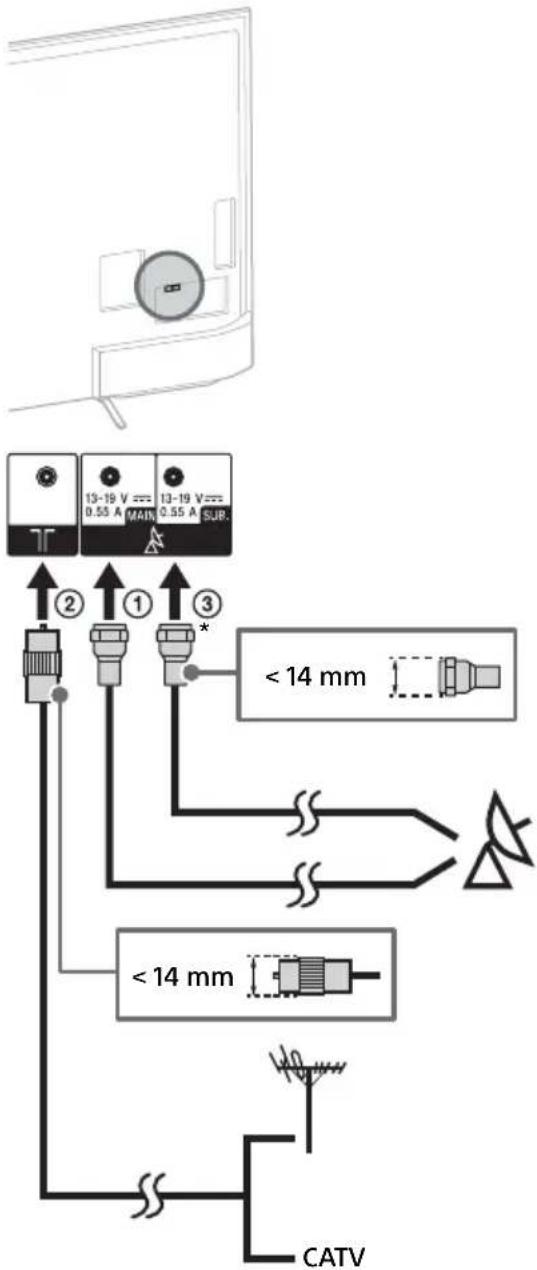

Свързване на други устройства..... 12

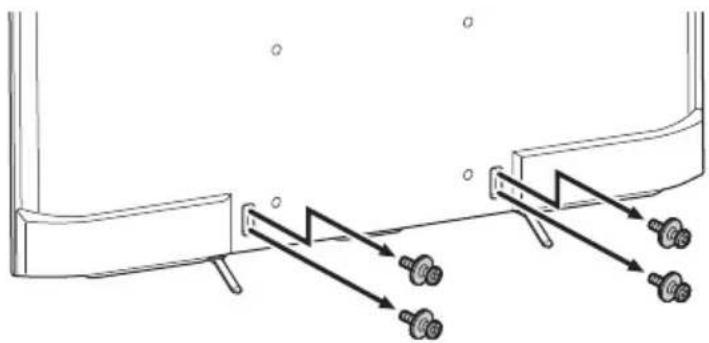

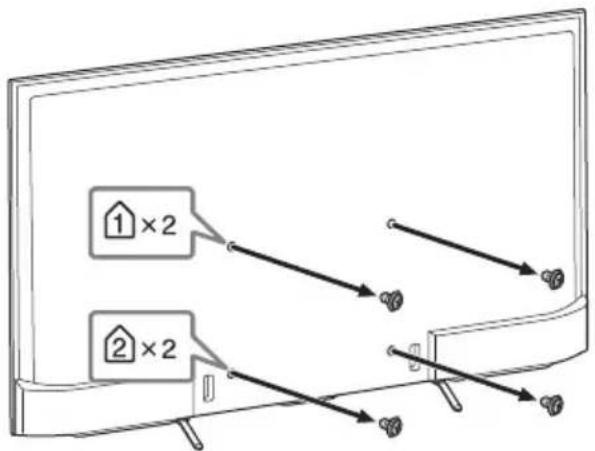

Монтаж на телевизора на стена ..... 16

Отстраняване на неизправности.....18

Благодарим ви за покупката на този продукт на Sony. Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

Забележка

• Преди да работите с телевизора, прочетете "Информация за безопасност" (страница 3).
• Изображенията и илюстрациите, използвани в краткото ръководство и в това ръководство, са само за справка и може да се различават от действителния изглед на продукта.
• Знакът "х", който се появява в името на модела, съответства на една цифра, свързана с дизайн, цвят или ТВ система.

Място на идентификационния етикет

Етикетите за Модел No., дата на производство (година/месец) и клас на захранване, са разположени на гърба на телевизора или опаковката.

ПРЕДУПРЕЖДЕНИЕ

ЗА ДА

ПРЕДОТВРАТИТЕ

Този продукт е произведен от или от името на Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Япония. Запитвания за съответствие на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към Упълномощения представител Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Германия. За въпроси, свързани със сервис и гаранция, моля използвайте адресите, посочени в придружаващите сервисни или гаранционни документи.

Забележка за безжичен

сигнал

С настоящето Сони Корпорация декларира, че този продукт отговаря на основните изисквания и другите съответстващи клаузи на Директива 1999/5/EC.

Подробности може да намерите на Интернет страницата: http://www.compliance.sony.de/

Забележка за потребители: следната информация се отнася само за оборудване, продавано в страни, където се прилагат директивите на ЕС.

Безжичната телевизионна система може да се използва в следните държави:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, KOCOBO

Това оборудване може да се използва в други неевропейски страни.

Информация за безопасност

ВНИМАНИЕ

Батериите не трябва да се излагат на прекалена топлина, например слънчева светлина, огън или подобни.

Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

Инсталация

• Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.
• Поставете телевизора на стабилна, равна повърхност, за да се избегне падането му и причиняването на нараняване или повреда на телевизора.
• Монтирайте телевизора на място, където не може да бъде изтеглен, бутнат или преобърнат.
• Монтажа на устройството към стената трябва да се извърши само от квалифициран персонал.
• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително:

Конзола за закрепване към стена — SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

- На всяка цена използвайте приложените винтове към конзолата за закрепване към стена, когато закачвате конзолата за закрепване към стена към телевизора. Приложените винтове са проектиране при измерване спрямо закачващата повърхност на конзолата за закрепване към стена, както е показано на илюстрацията. Диаметърът и дължината на винтовете се различават в зависимост от модела на конзолата за закрепване към стена.

Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стене причина за падането му и т.н.

8 mm - 12 mm

Винт Конзола за закрепване към стена Заден капак на телевизора

Пренасяне

• Преди да местите телевизора, изключете всички кабели от него.
• Пренасянето на голям телевизор изисква двама или повече души.
• Когато местите телевизора на ръце, дръжте го, както е показано по-долу. Не натискайте LCD панела и рамката около екрана.

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.
• Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране.

Вентилация

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около телевизора както е показано по-долу.
• Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха.

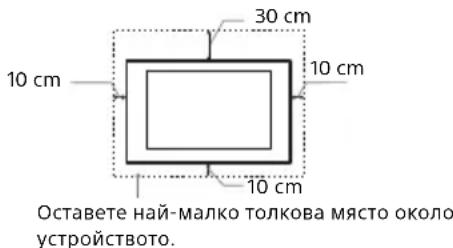

Инсталация на стена

30 cm 10 cm 10 cm 10 cm Оставете най-малко толкова място около устройството.

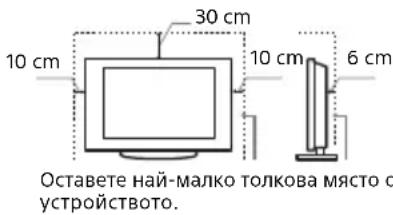

Инсталиране с помощта на поставка

10 cm 30 cm 10 cm 6 cm Оставете най-малко толкова място о устройството.

• За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия:
  — Не слагайте телевизора легнал, не го монтирайте обърат с горния край надолу, наопаки или странично.
  — Не слагайте телевизора върху рафтове, килим, легло или в дрешник.
  — Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др.

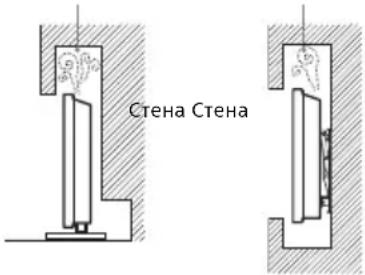

  — Не инсталирайте телевизора, както е показано по-долу.

Циркулацията на въздух е блокирана.

Стена Стена

Захранващ кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както следва:

— Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.
— Вкарайте щепсела плътно и докрай в контакта.
— Включвайте телевизора само към променливотоково захранване от 220-240 V.
— Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите.
— Изключете захранващия кабел от мрежата от 220 V, преди да работите или местите телевизора.
— Пазете захранващия кабел далеч от източници на топлина.
— Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележка

• Не използвайте приложения захранващ кабел с друго оборудване.
• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Жилото на проводниците може да се оголи или прекъсне.
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.
• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.
• Не свързвайте твърде много устройства към един и същи контакт.
• Не използвайте контакт, който не захваща стабилно щепсела.

Забранена употреба

Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване.

Местонахождение:

• На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.
• Ако телевизорът бъде поставен в съблекалня на обществена баня или минерална баня, телевизорът може да се повреди от сярата във въздуха и др.

• За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.
• Избягвайте преместването на телевизора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина за показване на лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите телевизора.

Околна среда:

• Места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например вази.
• Не поставяйте телевизора на влажно или прашно място, или в стая с мазен дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.
• Не поставяйте телевизора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия телевизорът може да прегрее, което да причини деформация на корпуса и/или повреда на телевизора.

Ситуации:

• Не използвайте устройството, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от мрежата от 220 V, също изваждайте антенния кабел.
• Не монтирайте телевизора така, че да се подава на открито. Може да възникне нараняване или повреда от сбльськ на човек или предмет в телевизора.

Счупени парчета:

• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
• Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай може да получите токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко дни.
• Телевизорът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежа.
• Някои телевизори притежават функции, които изискват оставянето на устройството в режим Готовност.

Относно децата

• Не позволявайте на деца да се качват върху телевизора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по невнимание.

Ако възникнат следните проблеми...

Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми. Консултирайте се с вашия Sony доставчик или с упълномощен сервис на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервис.

Когато:

— Захранващият кабел е повреден.
— Гнездото на контакта не захваща стабилно щепсела.
— Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.
— Течни или твърди предмети са попаднали в отворите на корпуса.

Относно температурата на LCD монитора

Когато LCD мониторът се използва продължително време, околният панел се затопля. Може да усетите топлината, ако го докоснете.

Предпазни мерки

Гледане на телевизия

• Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.
• Когато използвате слушалки, настройте силата на звука, за да предотвратите увреждане на слуха.

(Само за модели, съвместими с 3D)

• Някои хора могат да усетят неудобство (като напрягане на очите, умора или гадене) докато гледат 3D видео изображения или играят стереоскопични 3D игри. Sony препоръчва на всички зрители да правят редовни почивки когато гледат 3D видео изображения или играят на стереоскопични 3D игри. Продължителността и честотата на необходимите почивки е различна за всеки човек. Вие трябва да решите кое е най-добро за вас. Ако изпитате някакво неудобство, трябва да спрете да гледате 3D видео изображения или да играете стереоскопични 3D игри, докато неудобството отмине; консултирайте се с лекар, ако сметнете за необходимо. Също така трябва да прегледат (i) ръководството за употреба на всяко друго устройство или медия, използвани с този телевизор и (ii) нашия уебсайт (www.sony.eu/support) за най-новата информация. Зрението на малките деца (особено на тези под шестгодишна възраст) все още се развива. Обърнете се към лекар (педиатър или очен лекар), преди да позволите на малки деца да гледат 3D видео изображения или да играят на стереоскопични 3D игри. Възрастните трябва да наблюдават малките деца, за да гарантират, че те спазват описаните по-горе препоръки.
• Не използвайте, съхранявайте или оставяйте 3D очилата на места с висока температура, например на директна слънчева светлина или в нагрети от слънцето автомобили.

LCD ekran

• Въпреки че LCD екранът е изработен по високо-прецизна технология и повече от 99,99% от пикселите му са ефективни, върху LCD екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панела и не представлява неизправност.
• Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да е неравномерно или LCD панелът може да се повреди.
• Ако използвате устройството на студено място, картината може да се замъгли или да стане по- тъмна. Това не е неизправност. Този феномен изчезва, когато температурата се повиши.
• Когато на екрана продължително време са показани неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко секунди.
• Екранът и корпусът се затоплят, когато използвате устройството. Това не е неизправност.
• LCD екранът съдържа малко количество течни кристали. Следвайте местните правила и закони за изхвърляне на подобни отпадъци.

Поддръжка и почистване на повърхността на екрана/корпуса на телевизора

Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване.

За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

• За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.
• Никога не пръскайте вода или разтвор директно върху телевизора. Може да образува капки по дъното на екрана или външни части, да навлезе в телевизора и да го повреди.
• Не използвайте грапави парчета плат, почистващи препарати на alkalна/ киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.
• Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентилация.
• Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката.

Допълнително оборудване

• Не дръжте близо до телевизора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения
• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва свързващ сигнален кабел по-къс от 3 метра.

Препоръки за конектор тип F

Вътрешният проводник трябва да е издаден спрямо свързващата част наймалко 1,5 mm.

макс. 1,5 mm

(Препоръчителна схема на конектор тип F)

• Не работете с уреда близо до медицинско оборудване (пейсмейкър и др.), защото може да доведе до повреда на медицинското оборудване.
• Макар, че този уред предава/приема кодирани сигнали, внимавайте за неоторизирано прихващане. Не носим отговорност за възникнали в резултат проблеми.

Внимание при работа с дистанционното управление

• Съблюдавайте правилната полярност при поставяне на батериите.
• Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.
• Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.
• Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.
• Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност.

Изхвърляне на телевизора

Третиране на стари електрически и електронни уреди (приложимо в Европейския съюз и други Европейски страни със системи за разделно събиране на отпадъци)

Този символ върху устройството или върху неговата опаковка показва, че този продукт не трябва да се третира като домакински отпадък. Вместо това той трябва да бъде

предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето му на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

Третиране на използвани батерии (приложимо в Европейския Съюз и други европейски държави със системи за разделно събиране на отпадъците)

Този символ върху батерията или върху опаковката показва, че батерията, доставена с този продукт, не трябва да се третира като домакински отпадък. При някои батерии този символ се използва в комбинация с означение на химически елемент. Означението на химически елемент живак (Hg) или олово (Pb) се добавя ако батерията съдържа повече от 0,0005% живак или 0,004% олово. Като предадете тази батерия на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето им на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За продукти, които от гледна точка на безопасност, правилен начин на действие или съхранение на данни изискват батерията да бъде постоянно свързана (вградена), тази батерия трябва да бъде подменяна само от квалифициран сервисен персонал. За да сте сигурни, че вградената батерия ще бъде третирана правилно, предайте стария продукт в събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии моля прочетете в упътването как да извадите по безопасен начин изважда батерията от продукта. Предайте я в събирателния пункт за рециклиране на използвани батерии. За подробна информация относно рециклирането на този продукт или батерия можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

1 Сензор за дистанционното управление*1 / Светлинен сензор*1 / Светодиод за осветление / 3D синхронизиращ предавател*1*3

LED осветлението светва или мига в зависимост от състоянието на телевизора.

• Бяло При включване на телевизора/режим без картина/актуализиране на софтуер, и т.н.
• Циан При безжично свързване с мобилно устройство.
  • Розово* 2

Режим на запис.

• Кехлибарен Зададен е таймер.

2 ⏻ (Захранване)
3 CH +/- (Канал) △ +/- (Сила на звука)
4 TV Превключва към телевизионен канал или вход от други приложения.

5 → (Избор на вход)

Покажете и изберете входния източник.

*1 Не поставяйте нищо в близост до сензора.
*2 Само за определени региони/страни/модели телевизори.
*3 Само за модели, съвместими с 3D.
*1 Не поставяйте нищо в близост до сензора.
*2 Само за определени региони/страни/модели телевизори.
*3 Само за модели, съвместими с 3D.

Входове и изходи

KD-75/65/55X850xC

1 LAN 2 DIGITAL AUDIO OUT (OPTICAL) 3 4 COMPONENT IN 5 V 500 mA MAX USB 7 AUDIO OUT 10 5 V 500 mA MAX USB 8 HOMI N 1 5 V 1.5 A MAX MHL 9 7 7 11 6 7 8 HDD REC SS USB 5 V 900 mA MAX (ARC) 4 3 HOMI IN

KD-49/43X830xC

- Свържете със SCART кабел. Когато свържете аналогов декодер, ТВ тунерът извежда кодирани сигнали към декодера, а декодерът ги декодира, преди да ги изведе.

4 AV 2, →/→ COMPONENT IN

• За композитна връзка: Използвайте → AV 2, и → (L/R) на →/→ COMPONENT IN* ^1 .
• За компонентна връзка: Използвайте Y, PB, PR, и → (L/R).

5 TR (RF вход)

Свързване към кабел или антена.

6 (Сателитен вход)

Свързване към сателитна антена.

7 USB 1/2, USB3(HDD REC) ^2*3

• Свързването на обемно USB устройство може да повлияе на работата на други свързани устройства в близост до него.
• Когато свързвате обемно USB устройство, свързвайте го към USB 1 жак.

8 HDMI IN 1/3/4

- Ако свързвате цифрова аудио система, съвместима с технологията Audio Return Channel (ARC), използвайте HDMI IN 4. В противен случай е необходима допълнителна връзка с DIGITAL AUDIO OUT (OPTICAL).

9 CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ услуги. За подробности вижте ръководството с инструкции, доставено с вашия САМ.
• Не поставяйте смарт картата директно в САМ слота на телевизора. Тя трябва да се постави в модула за условен достъп, предоставлен от ваши доставчик.
• CAM не се поддържа в някои държави/ зони. Проверете при ваши доставчик.
• Когато превключите към цифрова програма след използване на Интернет видео, може да се появи САМ съобщение.

10 AUDIO OUT

• За да чувате звука от телевизора през свързаното оборудване, натиснете HOME. Изберете [Настройки] → [Звук] → [Слушалки/Аудио изход], след което изберете желания елемент.

11 HDMI IN 2/MHL

- Можете да свържете MHL (Mobile High-definition Link) устройството с помощта на MHL кабел с HD качество.

*1 Когато свързвате моно оборудване, свържете към Л (MONO) аудио жак.
*2 Само за определени региони/страни/модели телевизори.
*3 Функцията HDD REC ще бъде налична в рамките на 2015г. Ще получите функцията HDD REC автоматично като софтуерна актуализация. Уверете се, че вашият телевизор е свързан към интернет. Ако нямате мрежова връзка, ще можете да изтеглите софтуера от уебсайта за поддръжка на Sony чрез вашия компютър. За детайли относно актуализацията влезте в уебсайта за поддръжка на Sony. За да бъдете информирани за точната дата на издаване, абонирайте се на http://www.sony.eu/support/2015tvnetworkupdate.

Използване на дистанционно управление

Тъчпад дистанционно
За модели с доставено тъчпад дистанционно.

8 1 ACTION MENU 4 BACK DISCOVER HOME 9 4 5 PROG - 10 SONY

1 → ⚡(Избор на вход/Задържане на текст)

В ТВ режим: Покажете и изберете входния източник.

В режим Текст: Задръжте текущата страница.

SYNC MENU\*1

Включва или изключва телевизора (режим на готовност).

DIGITAL/ANALOG

Превключете между TV или RADIO предавания.

FOOTBALL\*1

Включете или изключете режим Футбол на живо (когато функцията е налична).

2 Цифрови бутони

EXIT

Върнете се към предишен екран или излезете от менюто. Когато работи Интерактивно приложение, натиснете, за да излезете от услугата.

(Текст)

Показване на текстова информация.

3 Бутони за цвета

Извършване на съответстваща функция към този момент.

i+/Инфо/Показване на текст)* 1

Показване на информация.

NETFLIX\*1

Влезте в онлайн услугата "NETFLIX".

HELP

Показва списък с контекстуални функции. Можете да го изведете и като плъзнете пръст надолу от ACTION MENU на тъчпад дистанционното.

TV\*1

Превключва към телевизионен канал или вход от други приложения.

GUIDE/ ^* 1

Показване на справочника на цифровите програми.

BACK/←

Връщане към предишен екран.

HOME

Показване на меню Home на телевизора.

DISCOVER

Извеждане лентата със съдържанието за търсене на съдържание.

Можете да стартирате лентата със съдържание като плъзнете пръст надолу от DISCOVER на тъчпад дистанционното.

↑/↓/←/→/⊕ (Избор на елемент/ Въвеждане)

Настройване на силата на звука.

(Прескачане)

Изключете звука. Натиснете отново, за да възстановите звука.

PROG +/−/▲/▼

В режим Текст: Изберете следващата

(➋▲) или предишната (➋▼) страница.

6 AUDIO

Променете езика за програмата, която гледате в момента.

(Haстройка на субтитрите)

Включва или изключва субтитрите (когато функцията е налична).

(Режим широк екран)

Променя формата на екрана.

7 ◀◀/▶/▶▶/◀◀/||/▶▶/■

Работете с мултимедийно съдържание на телевизора и свързани съвместими с BRAVIA Sync устройства.

Запишете текущата програма с помощта на функцията за запис USB HDD.

TITLE LIST\*1

Показва списъка със заглавия.

8 ↓(Микрофон)

Използвайте гласовата функция. (напр. Търсете съдържание като говорите.)

9 Тъчпад

Управлявайте телевизора с тъчпада.

10 N(NFC)

Докоснете устройството (напр. някои модели на Xperia), съответстващо на функцията One-touch дублиране, след което екранът му ще се покаже на телевизора.

*1 Разположението, наличността и функциите на бутона на дистанционното управление могат да се различават в зависимост от държавата/ региона/модел на телевизора.

*2 Функцията HDD REC ще бъде налична в рамките на 2015г. Ще получите функцията HDD REC автоматично като софтуерна актуализация. Уверете се, че вашият телевизор е свързан към интернет. Ако нямате мрежова връзка, ще можете да изтеглите софтуера от уебсайта за поддръжка на Sony чрез вашия компютър. За детайли относно актуализацията влезте в уебсайта за поддръжка на Sony. За да бъдете информирани за точната дата на издаване, абонирайте се на http://www.sony.eu/support/2015tvnetworkupdate.

Работа с тъчпад дистанционното

Можете да използвате тъчпад дистанционното, само след сдвояването му с телевизора.

Следвайте инструкциите на екрана за сдвояване.

Можете да изведете екрана за сдвояване, като натиснете → на телевизора за 5 секунди или като изберете [Настройки] -

[Настройки на тъчпад дистанционно] - [Сдвояване на тъчпад дистанционно].

Стартиране на Въведение/ ръководство за работата с тъчпад дистанционното

1 Натиснете HOME.

ATTENUOUS BACK DECOUSTR

2 Изберете [Настройки] - [Настройки на тъчпад дистанционно] - [Въведение/ ръководство].

Свързване на други устройства

За повече информация относно свързването вижте в Помощното ръководство.

Забележка

- За избор на входно устройство, свързано към телевизора, натиснете →.

За свързване на сателит

Свързване за наземна/кабелна и сателитна телевизия. ① → ③ : стъпки на свързване

KD-75/65/55X850xC

* Можете да свържете само след като сте задали режим на двоен тунер.

За свързване на сателитна кутия

Свържете към телевизора с помощта на HDMI или SCART кабел.

KD-75/65/55X850xC

KD-49/43X830xC

За свързване на MHL устройство
KD-75/65/55X850xC

MHL устройство Използвайте одобрен MHL кабел с логото MHL (не е доставен)

KD-49/43X830xC

MHL устройство Използвайте одобрен MHL кабел с логото MHL (не е доставен)

Телевизорът едновременно зарежда MHL- съвместимото устройство, докато възпроизвежда снимки/муника/видео файлове. Можете да използвате дистанционното управление на телевизора, за да управлявате свързаното MHL- съвместимо устройство.

Забележка

• Ако [MHL зареждане по време на режим Готовност] е настроено на [Вкл.], можете да продължите да зареждате MHL-съвместимото устройство дори когато телевизорът е в режим на готовност.
• Използвайте одобрен MHL 3 кабел с логото на MHL за 4К смартфони или мобилни устройства.

Монтаж на телевизора на стена

В това ръководство за телевизора е показана само подготовката за монтаж преди монтажа на телевизора на стената.

До потребителите:

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от дистрибутор на Sony или от лицензиран доставчик. Не се опитвайте да го монтирате сами.

До дистрибуторите на Sony и доставчиците:

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или лицензириани доставчици и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

Използвайте конзола за окачване на стена SU-WL450 (не е доставена) (KD-65/55X850xC, KD-49/43X830xC), за да монтирате телевизора на стена.

Когато монтирате конзолата за закрепване към стена, прочетете също инструкциите за работа и указанията за монтаж на конзолата за закрепване към стена.

Забележка

- Не пропускайте да съхраните свалените винтове на сигурно място, като ги пазите от деца.

За сваляне на винтовете от задната страна на телевизора (KD-75/65X850xC)

1×2 2×2

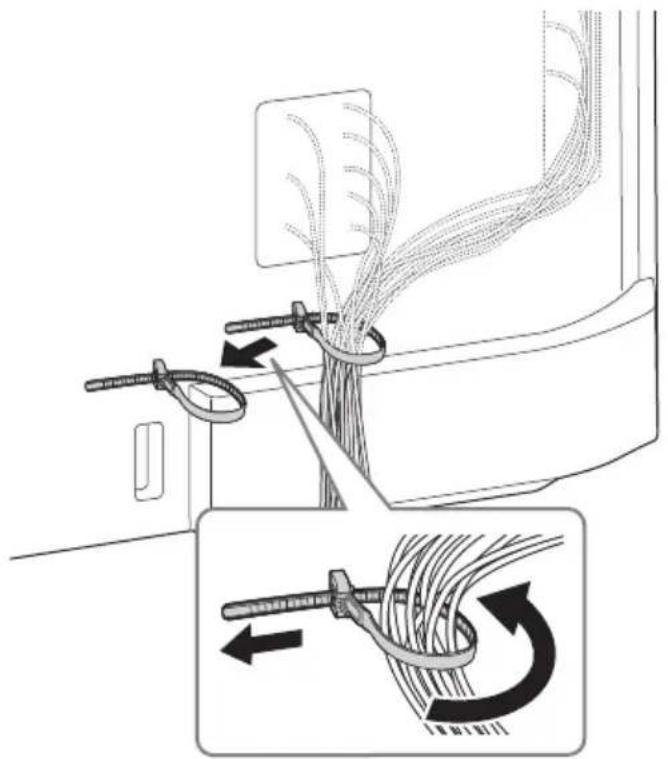

За да промените разположението на кабелите (KD-55X850xC, KD-49/43X830xC)

За сваляне на поставката за маса от телевизора

За инструкции относно монтажа на конзолата за закрепване на стена за вашия модел телевизор вижте следната уеб страница:

www.sony.eu/tv/wall-mount-bracket-manu

BG

Отстраняване на неизправности

За да поддържате актуализиран софтуера на телевизора, е необходимо да изтеглите найновата информация за него, посредством системата за цифрово предаване или от интернет, след което да актуализирате софтуера. Изберете [Обнови сега], за да стартирате актуализацията на софтуера. LED осветлението мига в бяло, докато трае актуализацията на софтуера. Не изключвайте захранващия кабел по време на актуализацията на софтуера. Ако го направите, е възможно актуализацията да не завърши напълно, което да доведе до неправилно функциониране на софтуера. Актуализацията на софтуера може да продължи до 30 минути. Ако не желаете автоматична актуализация на софтуера, натиснете, HOME и изберете [Помощ] → [Обновяване на системния софтуер] → [Автомат. изтегляне на софтуер] → [Изкл.].

Когато изключите и включите захранващия кабел на телевизора, той може да не се включи веднага, дори ако натиснете бутона за включване на дистанционното управление или телевизора, защото отнема време на системата да се инициализира. Изчакайте за около 10 до 20 секунди и опитайте отново.

Когато LED осветлението мига в червено, пребройте премигванията (интервалът е три секунди).

Ако LED осветлението свети в червено, рестартирайте телевизора, като го изключите от контакта за две минути, след което го включите отново.

Ако проблемът продължава, свържете се с вашия доставчик или център за обслужване на Sony с броя на премигванията в червено на LED осветление (интервалът е три секунди). Изключете от захранващата мрежа и уведомете вашия търговец или сервизния център на Sony.

Когато LED осветлението не мига, проверете елементите в таблиците, както следва.

Вижте също и [Отстраняване на неизправности] в Помощното ръководство или направете самодиагностика като изберете [Помощ] → [Самодиагностика]. Ако проблемът продължава, телевизорът ви трябва да бъде проверен от квалифициран сервизен техник.

Проблеми и решения

Няма картина (екранът е тъмен) и няма звук.

• Проверете връзката с антената/кабела.
• Свържете телевизора със захранващия кабел и натиснете ⏻ на телевизора или на дистанционното управление.

Някои програми не могат да бъдат настроени.

• Проверете връзката с антената/кабела.
• Сателитният кабел може да е накъсо или да има проблеми със свързването на кабела. Проверете кабелната връзка и изключете телевизора от бутона за включване/изключване, после го включете отново.
• Въведената честота е извън обхват. Свържете се с компанията, разпространител на сателитните услуги.

Няма намерени кабелни ТВ услуги (програми).

• Проверете кабелната връзка или конфигурацията на настройката.
• Опитайте [Цифрова автоматична настройка], като изберете [Антена] вместо [Кабел].

Дистанционното управление не работи.

• Сменете батериите.

Паролата за [Родителски контрол] е била забравена.

- Въведете 9999 за ПИН кода. (ПИН кодът 9999 се приема винаги.)

Рамката на телевизора се затопля.

- Когато телевизорът се използва продължително време, рамката му се затопля. Може да усетите топлина, когато я докоснете с ръка.

Замръзнало аудио или видео, празен екран или телевизорът не реагира на команди от бутоните на телевизора или дистанционното управление.

- Направете обикновено рестартиране на телевизора, като го изключите от променливотоково захранване за 2 минути и след това го включите отново.

Не можете да намерите бутоните ⏻, CH+/-, ∠+/-, ⊙ и TV на телевизора.

- Вижте илюстрацията по-долу относно местоположението на бутоните на телевизора.

Задна част на телевизора

LED осветлението е включено.

- Ако не искате LED осветлението да свети, можете да го изключите. Натиснете HOME, после изберете [Настройки] → [LED осветление] → [Изкл.].

SONY

Не може да се свърже с безжичен рутер чрез WPS (Wi-Fi Protected Setup).

- Ако използвате WEP защита, изберете [Лесно] → [Wi-Fi] → [Избор на мрежа от списък]. После изберете мрежовото име (SSID), към което искате да се свържете.

Не може да намери необходимото мрежово име в настройката на мрежата.

- Изберете [[Ръчно въвеждане]] и натиснете; за да въведете име на мрежа.

Спецификации

Система

Система на панела LCD (течнокристален дисплей) панел, LED подсветка

Телевизионна система Аналогова: В зависимост от ваши избор на държава/регион: B/G, D/K, L, I Цифрова: DVB-T/DVB-C DVB-T2 Сателит: DVB-S/DVB-S2

Система на цветовете/видео система Аналогова: PAL, SECAM, NTSC3.58 (само видео), NTSC4.43 (само видео) Цифров: Вижте в Помощното ръководство.

Покритие на каналите Аналогова: UHF/VHF/кабел, В зависимост от ваши избор на държава/регион. Цифрова: UHF/VHF/кабел, В зависимост от ваши избор на държава/регион. Сателит: IF честота 950-2 150 MHz

Звуков изход 10 W + 10 W

Безжична технология IEEE802.11ac/a/b/g/n протокол (IEEE802.11ac може да не е налично в зависимост от страната/региона.) Bluetooth версия 4.1

Входно/изходни жакове

Антенен кабел 75 oma външен терминал за VHF/UHF

Сателитна антена Конектор тип F, женски IEC169-24, 75 ома. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz тон, Разпределяне по 1 кабел EN50494.

↔ / →…AV1

HDMI IN 1, 2, 3, 4 (поддържа 4K резолюция) Видео (2D):

4096 × 2160p (50, 60 Hz)^12 , 4096 × 2160p (24 Hz)^2 , 3840 × 2160p (50, 60 Hz)^1 , 3840 × 2160p (24, 25, 30 Hz) , 1080p (30, 50, 60 Hz) , 1080/24p , 1080i (50, 60 Hz) , 720p (30, 50, 60 Hz) , 720/24p , 576p , 576i , 480p , 480i , PC формати

*1 YCbCr 4:2:0 / 8bit единствено

*2 Показва се 3840 × 2160р, когато въведено 4096 × 2160р

Видео (3D) (Само за модели, съвместими с 3D): Пакетиране на кадри: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Една до друга: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Една над друга: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Аудио: 5,1 канален линеен PCM: 32, 44,1, 48, 88,2, 96, 176,4 и 192 kHz, 16, 20 и 24 бита, Dolby Digital и DTS

Видео (3D) (Само за модели, съвместими с 3D): Пакетиране на кадри: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Една до друга: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Една над друга: 1080p (50, 60 Hz), 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Аудио: 5,1 канален линеен PCM: 32, 44,1, 48, 88,2, 96, 176,4 и 192 kHz, 16, 20 и 24 бита, Dolby Digital и DTS

USB порт 1 и 2 поддържат High Speed USB (USB2.0).

USB порт 3 поддържа Super Speed USB (USB3.0).

↑

CAM (модул за условен достъп) гнездо

LAN

10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не гарантира скорост и качество на комуникацията.)

Други

Аксесоари по избор

Тъчпад дистанционно: RMF-TX100E (KD-49/43X830xC)

Конзола за закрепване към стена: SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

Безжичен субуфер: SWF-BR100

MHL кабел: DLC-MC10, DLC-MC20, DLC-MC30

Активни 3D очила: TDG-BT500A (Само за модели, съвместими с 3D)

Работна температура

0^ C - 40^ C

Работна влажност

Относителна влажност 10 % – 80 % (без образуване на конденз)

Захранване и други

Изисквания за захранване Номинално входно напрежение: 220 V – 240 V AC, 50 Hz

Енергиен клас

KD-75X850xC / FW-75X8570C: B

KD-65X850xC / FW-65X8570C: A

KD-55X850xC / FW-55X8570C: A

Консумация на енергия

в [Стандартен] режим

KD-75X850xC / FW-75X8570C: 230 W

KD-65X850xC / FW-65X8570C: 149 W

KD-55X850xC / FW-55X8570C: 115 W

Средно годишно потребление на енергия* ^1

KD-75X850xC / FW-75X8570C: 319 kWh

KD-65X850xC / FW-65X8570C: 207 kWh

KD-55X850xC / FW-55X8570C: 160 kWh

0,5 W (27 W в режим на актуализация на софтуер/EPG)

Изходни номинални данни

USB 1/2: 5 V, =500 mA (макс.)

USB 3: 5 V, =900 mA (макс.)

*1 Консумация на енергия на година, базирано на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора.

*2 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси.

*3 Консумацията на енергия в режим готовност ще се увеличи, когато вашият телевизор е свързан към мрежа.

• Знакът "х", който се появява в името на модела, съответства на една цифра, свързана с дизайн, цвят или ТВ система.
• Не изваждайте имитационната карта от TV CAM (модул за условен достъп) слота, освен за да поставите смарт карта с CAM.
• Наличието на опционални аксесоари зависи от държавата/региона/модела на телевизора и наличността.
• Дизайнът и спецификациите подлежат на промяна без предупреждение.
  • Този телевизор включва MHL 3.

- Всяка функция, свързана с цифровата телевизия (две работи само в държавите и областите, в които се предлагат DVB-T/DVB-T2 (MPEG-2 и H.264/MPEG-4 AVC) цифрови наземни сигнали, или там, където има достъп до съвместима с DVB-C (MPEG-2 и H.264/MPEG-4 AVC) кабелна услуга. Проверете при ваши местен доставчик дали там, където живеете, можете да приемате DVB-T/DVB-T2 сигнал или попитайте ваши доставчик на кабелна телевизия дали тяхната DVB-C кабелна услуга е подходяща за съвместна работа с този телевизор.

- Възможно е вашият кабелен доставчик да ви поиска такса за своите услуги или да поиска да се съгласите с правилата и условията, който той налага.

• Въпреки че този телевизор отговаря на DVB-T/DVB-T2 и DVB-C спецификациите, съвместимостта му с бъдещи DVB-T/DVB-T2 цифрови наземни и DVB-C цифрови кабелни излъчвания не е гарантирана.
• Възможно е определени цифрови функции на телевизора да не работят в някои държави/региони и DVB-C кабелната услуга може да не работи правилно с някои доставчици.

Информация за търговски марки

• Термините HDMI и HDMI High-Definition Multimedia Interface, както и логото HDMI са търговски марки или запазени търговски марки на HDMI Licensing LLC в САЩ и други държави.
• Произведено по лиценз на Dolby Laboratories.
  Dolby и символът двойно "D" са регистрирани търговски марки на Dolby Laboratories.

- "BRAVIA" и ВОААУРГОВСКА МАРКА на Sony Corporation.

- Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, логото и логотипът Gracenote, както и логото "Powered by Gracenote" са регистрирани търговски марки или търговски марки на Gracenote в САЩ и/или други държави.

- Wi-Fi, Wi-Fi Direct, Miracast и Wi-Fi Protected Setup са търговски марки или регистрирани търговски марки на Wi-Fi Alliance.

- MHL, Mobile High-Definition Link и логото MHL са търговски марки или регистрирани търговски марки на MHL Licensing, LLC.

- За DTS патенти, вижте http://patents.dts.com. Произведено по лиценз на DTS, Inc. DTS, символът, & DTS и символът заедно са регистрирани търговски марки, а DTS Digital Surround е търговска марка на DTS, Inc. © DTS, Inc. Всички права запазени.

- Знакът Bluetooth® и логата са собственост на Bluetooth SIG, Inc. и използването на тези знаци от Sony Corporation е по лиценз. Останалите търговски марки и търговски имена принадлежат на съответните им собственици.

- DiSEqC™ е търговска марка на EUTELSAT. Този телевизор поддържа DiSEqC 1.0. Този телевизор не е предназначен за управление на антени с мотор.

- TUXERA е регистрирана търговска марка на Tuxera Inc. в САЩ и други страни.

- Логото USB-IF SuperSpeed USB Trident e регистрирана търговска марка на USB Implementers Forum, Inc. SS

За модели с доставено тъчпад дистанционно:

- N Mark e търговска марка или регистрирана търговска марка на NFC Forum, Inc. в САЩ и други държави.

Περιεχόμενα
