Type de produit	Téléviseur LED 4K
Marque	Sony
Modèle	KD55X8509C
Taille de l'écran	55 pouces (138,8 cm)
Résolution	3 840 x 2 160 pixels (4K UHD)
Rétroéclairage	LED
Tuner numérique	DVB-T/T2/C/S/S2
Puissance sonore	10 W + 10 W
Alimentation	220-240 V CA, 50 Hz
Consommation électrique (Standard)	115 W
Consommation électrique (Veille)	0,5 W
Classe énergétique	A
Poids avec pied	21,0 kg
Poids sans pied	19,9 kg
Dimensions avec pied (L x H x P)	123,6 x 75,9 x 22,2 cm
Dimensions sans pied (L x H x P)	123,6 x 72,2 x 6,0 cm
Connectivités	4 x HDMI, 3 x USB, LAN, Wi-Fi, Bluetooth, MHL
Fonctions principales	Smart TV, Guide des programmes, Enregistrement USB, Mode Football, 3D
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Installation murale par un professionnel, espace de ventilation requis
Pièces détachées et réparabilité	Support de fixation murale SU-WL450, télécommande tactile RMF-TX100E

FOIRE AUX QUESTIONS - KD55X8509C SONY

Comment brancher un périphérique HDMI ?

Utilisez un câble HDMI pour connecter votre périphérique à l'une des prises HDMI IN (1, 2, 3 ou 4). Pour bénéficier de la fonction Audio Return Channel (ARC), utilisez la prise HDMI IN 4. Appuyez ensuite sur la touche ↔ (Sélection de l'entrée) pour choisir la source correspondante.

Que faire si l'écran reste noir ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Appuyez sur la touche ⏻ du téléviseur ou de la télécommande pour allumer l'appareil. Si le problème persiste, débranchez le cordon d'alimentation pendant deux minutes, puis rebranchez-le.

Comment mettre à jour le logiciel du téléviseur ?

Assurez-vous que le téléviseur est connecté à Internet. Appuyez sur HOME, puis sélectionnez [Aide] → [Mise à jour du logiciel du système] → [Téléchargement auto du logiciel] pour activer les mises à jour automatiques. Vous pouvez également lancer une mise à jour manuelle via [Mise à jour maint.] dans le menu Aide.

La télécommande ne fonctionne pas, que faire ?

Remplacez les piles en respectant les polarités. Si le problème persiste, vérifiez qu'aucun obstacle ne bloque le capteur de télécommande situé sur le téléviseur. Pour la télécommande tactile, assurez-vous qu'elle est associée au téléviseur (voir [Paramètres] → [Paramètres de la télécommande tactile] → [Associer]).

Comment nettoyer l'écran du téléviseur ?

Débranchez le cordon d'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches tenaces, humidifiez légèrement le chiffon avec une solution détergente douce diluée. Ne vaporisez jamais de liquide directement sur l'écran et n'utilisez pas de solvants comme l'alcool ou l'essence.

Puis-je installer le téléviseur au mur ?

Oui, utilisez le support de fixation murale SU-WL450 (non fourni). Sony recommande de confier l'installation à un installateur agréé. Respectez les distances de ventilation : au moins 10 cm autour du téléviseur. Suivez les instructions du support de fixation murale.

Que faire si l'image est floue ?

Vérifiez la qualité du signal (antenne ou câble). Assurez-vous que la résolution de la source est adaptée au téléviseur. Accédez aux paramètres d'image via HOME → [Paramètres] → [Affichage] et ajustez les options comme la netteté ou le mode image.

Comment activer les sous-titres ?

Appuyez sur la touche SOUS-TITRE (ou SUBTITLE) de la télécommande pour activer ou désactiver les sous-titres. Vous pouvez également les configurer dans le menu [Paramètres] → [Affichage] → [Sous-titres].

Comment utiliser la fonction d'enregistrement USB ?

Connectez un disque dur USB (compatible HDD REC) à la prise USB 3 (étiquetée HDD REC). Appuyez sur la touche REC de la télécommande pour enregistrer le programme en cours. La fonction HDD REC sera disponible après une mise à jour logicielle en 2015.

Que faire si j'ai oublié le mot de passe du contrôle parental ?

Le code PIN par défaut est 9999. Ce code est toujours accepté pour déverrouiller les paramètres parentaux. Si vous avez modifié le code, utilisez le code 9999 pour le réinitialiser.

MODE D'EMPLOI KD55X8509C SONY

Consignes de sécurité .... 3

Précautions 5

Pièces et commandes ..... 7

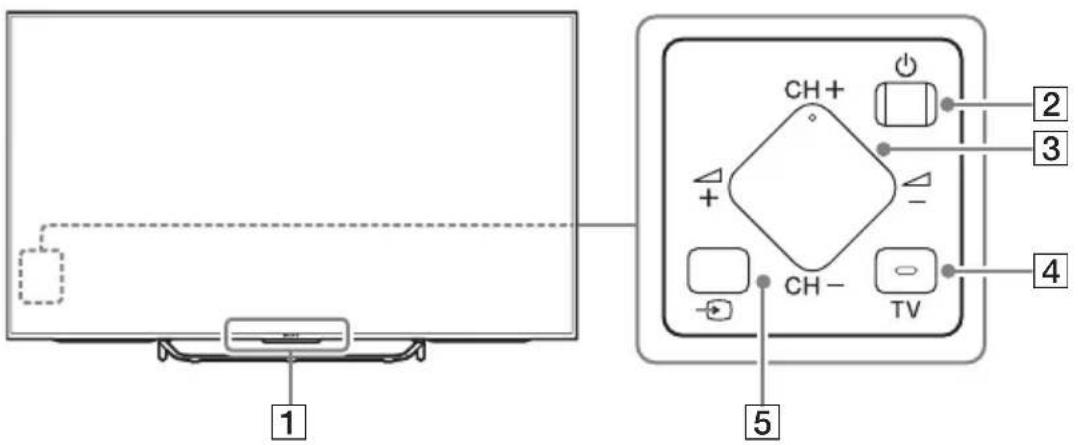

Commandes et voyants ..... 7

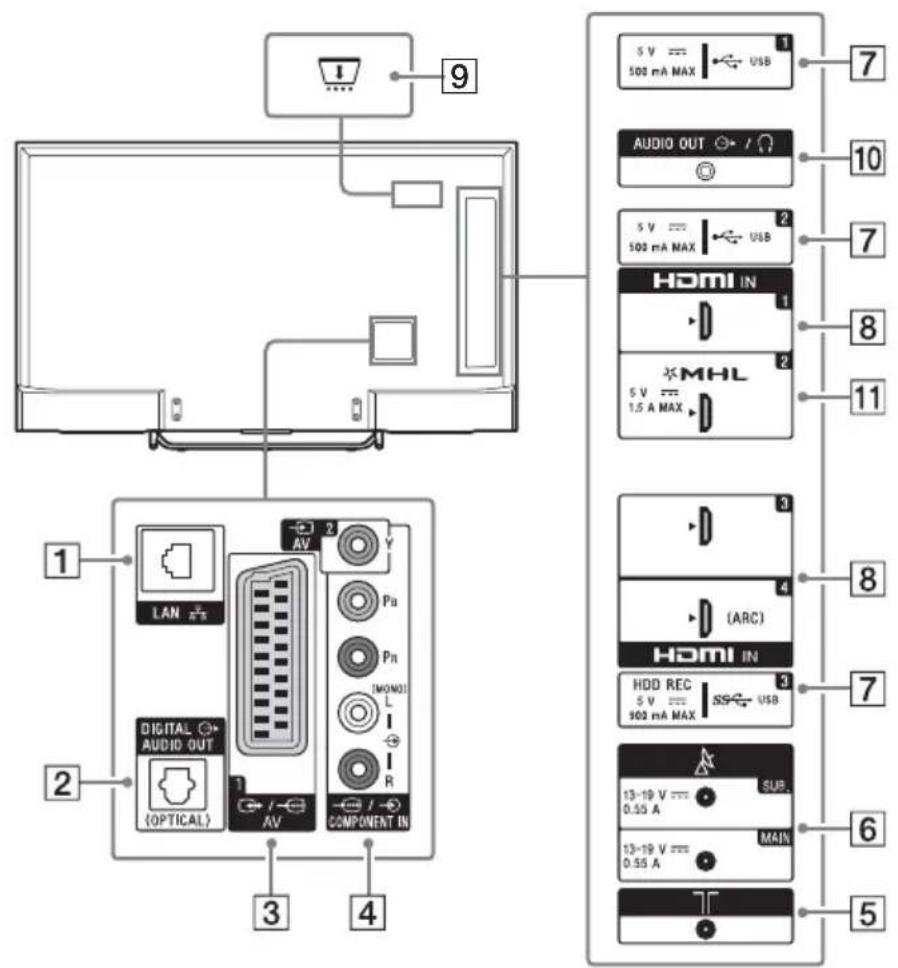

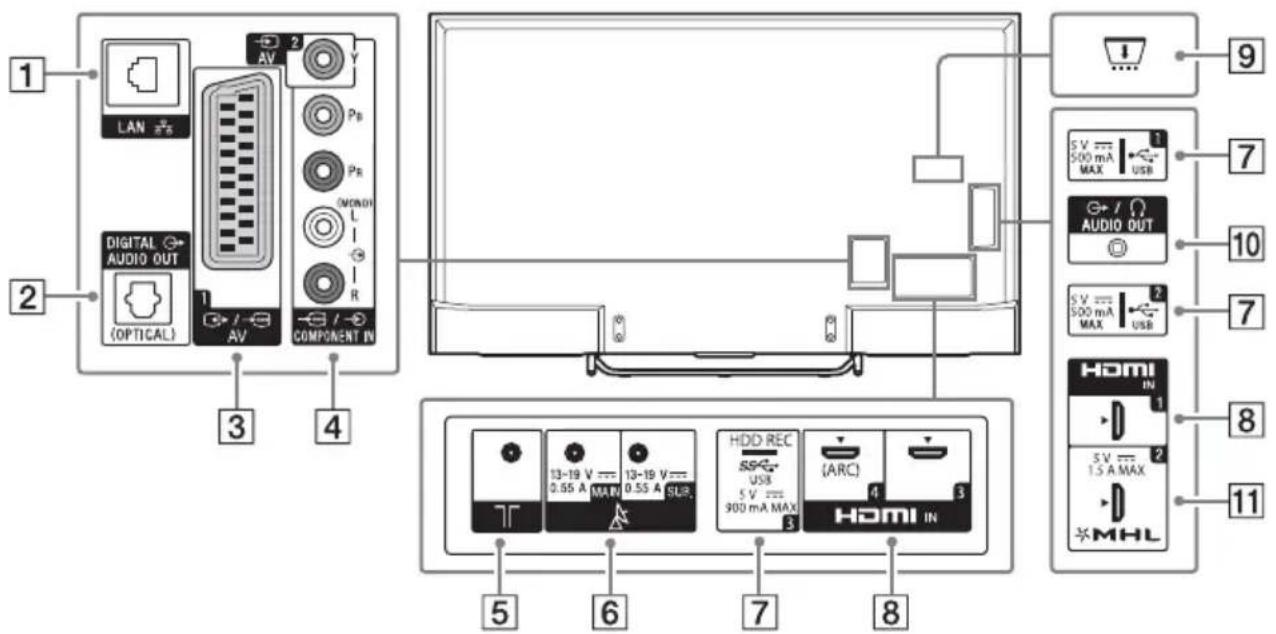

Entrées et sorties ....8

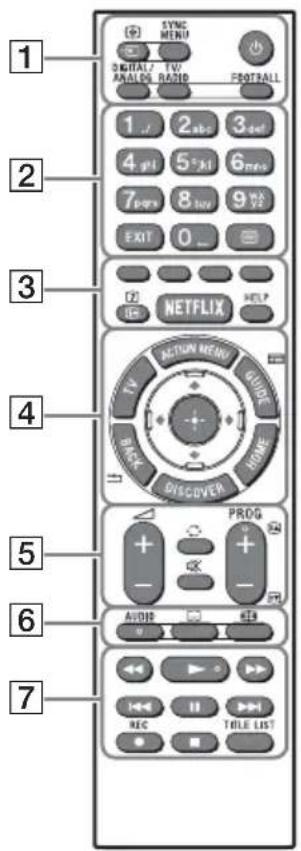

Utilisation de la télécommande ..... 10

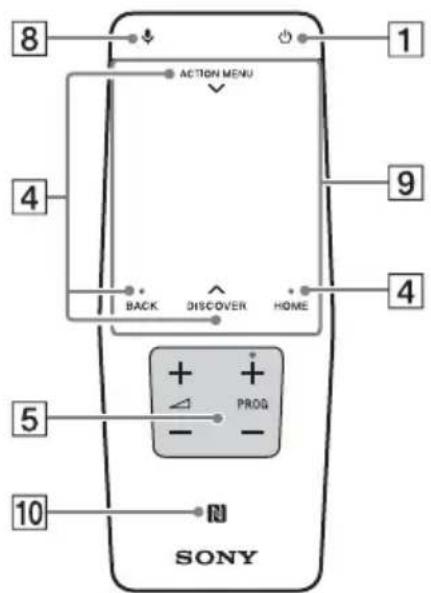

Description des pièces de la télécommande .... 10

Utilisation de la télécommande tactile....12

Lancement de la présentation/du didacticiel de la télécommande tactile....12

Raccordement d'autres

périphériques 12

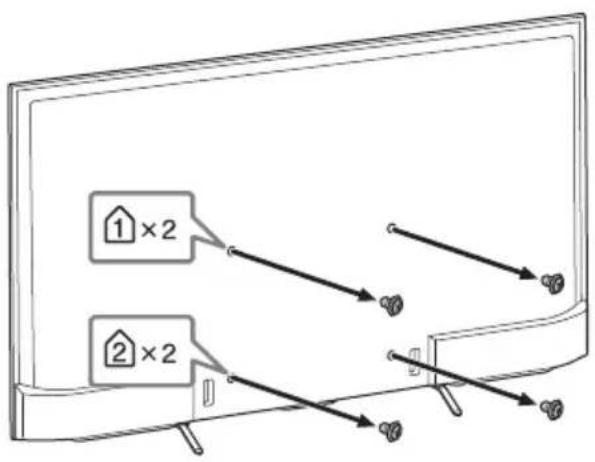

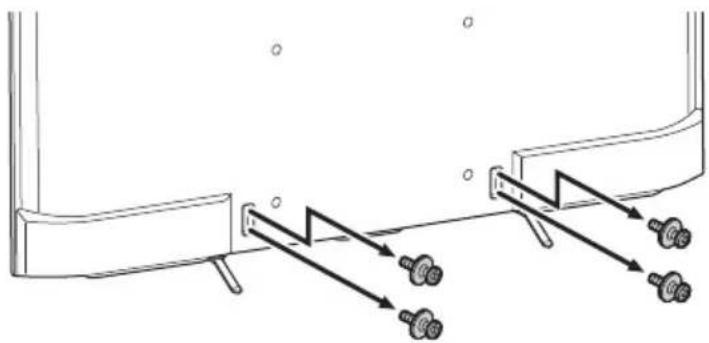

Installation du téléviseur au mur ..... 16

Dépannage 18

Problèmes et solutions ..... 18

Spécifications 19

Introduction

Sony vous remercie d'avoir choisi ce téléviseur.

Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Remarque

• Avant d'utiliser le téléviseur, lisez les « Consignes de sécurité » (page 3).
• Les images et illustrations reprises dans ce manuel et dans le Guide de démarrage rapide sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.
• Le « x » qui apparaît dans le nom de modèle correspond à un chiffre qui désigne la présentation, la couleur ou le système de téléviseur.

Emplacement de l'étiquette d'identification

Les étiquettes reprenant le numéro de modèle, la date de production (année/mois) et les caractéristiques nominales de l'alimentation se trouvent à l'arrière du téléviseur ou de l'emballage.

AVERTISSEMENT

POUR ÉVITER LES INCENDIES, TENEZ

TOUJOURS LES BOUGIES ET AUTRES FLAMMES NUES ÉLOIGNÉES DE CE PRODUIT.

AVIS IMPORTANT

Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation européenne doivent être adressées à son représentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au Service Après-Vente ou à la Garantie, merci de bien vouloir vous référer aux coordonnées qui vous sont communiquées dans les documents « Service (SAV) » ou Garantie.

Avis relatif au signal sans fil

Par la présente, Sony Corporation déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Pour toute information complémentaire, veuillez consulter l'URL suivante :

http://www.compliance.sony.de/

Avis aux clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l'UE.

Le système de télévision sans fil peut être utilisé dans les pays suivants :

Cet appareil peut être utilisé dans d'autres pays non européens.

Consignes de sécurité

AVERTISSEMENT

Les piles ne doivent pas être exposées à une chaleur excessive, par exemple rayon du soleil, feu ou toute source de chaleur similaire.

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.

Installation

• Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible.
• Positionnez le téléviseur sur une surface stable et horizontale afin d'éviter qu'il ne tombe, n'entraîne des blessures ou ne soit endommagé.
• Installez le téléviseur dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.
• L'installation murale du téléviseur doit être confiée à un technicien spécialisé.
• Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment : Support de fixation murale

SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

- Veillez à bien utiliser les vis fournies avec le support de fixation murale lors de la mise en place du support de fixation murale sur le téléviseur. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du support de fixation murale.

Leur diamètre et leur longueur varient suivant le modèle de support de fixation murale.

L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du téléviseur ou provoquer sa chute, etc.

8 mm - 12 mm Vis Sup Cap

Support de fixation murale
Cache arrière du téléviseur

Transport

• Avant de transporter le téléviseur, débranchez tous ses câbles.
• La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
• Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.

• Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.

Aération

• Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque.
• Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
• Il est vivement recommandé d'utiliser le support de fixation murale Sony pour favoriser la circulation adéquate de l'air.

Installation murale

10 cm 30 cm 10 cm 10 cm

Laissez au moins cet espace libre autour du téléviseur.

Installation sur pied

10 cm 30 cm 10 cm 6 cm

Laissez au moins cet espace libre autour du téléviseur.

- Pour une ventilation correcte, sans accumulation de salissures ni de poussière :

— Ne placez pas le téléviseur à plat, à l'envers, vers l'arrière ou sur le côté.
— Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
— Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, pas plus qu'avec des journaux, etc.
— N'installez pas le téléviseur comme illustré ci-dessous.

La circulation de l'air est bloquée.

Mur Mur

Cordon d'alimentation secteur

Manipulez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :

• Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.
  — Insérez la fiche à fond dans la prise secteur.
  — Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement.
  — Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles.
  — Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant.
  — Eloignez le cordon d'alimentation secteur des sources de chaleur.
• Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se détériorer et un incendie peut se déclarer.

Remarque

• N'utilisez pas le cordon d'alimentation fourni avec un autre appareil.
• Ne pliez pas et ne tordez pas exagérément le cordon d'alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs.
• Ne modifiez pas le cordon d'alimentation secteur.
• Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher.
• Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
• Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.

Ce qu'il ne faut pas faire

N'installez/n'utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.

Lieu :

• A l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.
• Si le téléviseur est placé dans les vestiaires de thermes ou de bains publics, le soufre dans l'atmosphère, etc., risque de l'endommager.

• Pour une qualité d'image optimale, n'exposez pas l'écran à un éclairage direct ou aux rayons directs du soleil.
• Évitez de déplacer le téléviseur d'une zone à une zone chaude. Les changements brusques de température ambiante peuvent entraîner une condensation de l'humidité. Le téléviseur peut alors diffuser des images et/ou des couleurs de qualité médiocre. Dans une telle éventualité, laissez l'humidité s'évaporer complètement avant de mettre le téléviseur sous tension.

Environnement :

• Endroits excessivement chauds, humides ou poussiéreux ; accessibles aux insectes ; soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoi aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.

- Ne placez pas le téléviseur dans un espace humide ou poussiéreux ni dans une pièce pleine de vapeur ou de fumée grasse (près de tables de cuisson ou d'humidificateurs). Il pourrait en résulter un incendie, des risques d'électrocution ou des déformations.

- N'installez pas le téléviseur à des endroits sujets à des températures extrêmes, par exemple la lumière directe du soleil ou près d'un radiateur ou d'un ventilateur soufflant de l'air chaud. Il peut en résulter une surchauffe du téléviseur, susceptible de déformer le boîtier et/ou d'entraîner le dysfonctionnement du téléviseur.

Situation :

• N'utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non recommandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.

- N'installez pas le téléviseur de manière saillante dans un espace ouvert. Des personnes pourraient se blesser ou l'endommager ou des objets pourraient se heurter au téléviseur.

Eclats et projections d'objets :

- Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.

- Si la surface de l'écran se fendille, ne touchez pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
• Le téléviseur étant toujours sous tension lorsqu'il est simplement éteint, débranchez la fiche d'alimentation secteur de la prise de courant pour le mettre complètement hors tension.
• Toutefois, certains téléviseurs possèdent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.
• Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants devait survenir.

Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.

Si :

— Le cordon d'alimentation secteur est endommagé.
— La prise de courant est de mauvaise qualité.
- Le téléviseur est endommagé après avoir subi une chute, un impact ou la projection d'un objet.
- Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.

À propos de la température du moniteur LCD

Si vous utilisez le moniteur LCD pendant une période prolongée, la température augmente dans la zone entourant le panneau. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

Précautions

Regarder la télévision

• Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
• Si vous utilisez un casque, réglez le volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.

(Modèles compatibles 3D uniquement)

- Certaines personnes peuvent ressentir une gène (comme des troubles de la vue, de la fatigue ou des nausées) lorsqu'elles regardent des images vidéo 3D ou jouent à des jeux 3D stéréoscopiques. Sony recommande à tous les téléspectateurs de faire des pauses régulières lorsqu'ils regardent des images vidéo 3D ou jouent à des jeux 3D stéréoscopiques. La durée et la fréquence des pauses varient en fonction des personnes. À vous de décider ce qui vous convient le mieux. Si vous ressentez la moindre gène, il vous est conseillé d'arrêter de regarder les images vidéo 3D ou d'arrêter de jouer aux jeux 3D stéréoscopiques jusqu'à ce que la gène disparaisse. Consultez un docteur si vous le jugez nécessaire. Il est également conseillé de relire (i) le manuel d'instructions de tous les périphériques utilisés avec la télévision et (ii) de consulter notre site Internet (www.sony.eu/support) pour avoir les dernières informations. La vue des jeunes enfants (particulièrement ceux qui ont moins de six ans) est encore en plein développement. Consultez votre docteur (comme un pédiatre ou un ophtalmologue) avant d'autoriser les jeunes enfants à regarder des images vidéo 3D ou à jouer à des jeux 3D stéréoscopiques. Les adultes doivent surveiller les jeunes enfants pour vérifier qu'ils suivent bien les recommandations données ci-dessus.

- N'utilisez pas, ne rangez pas et ne laissez pas les lunettes 3D dans des endroits où la température est élevée, notamment sous les rayons directs du soleil ou dans un véhicule en plein soleil.

Ecran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inhérent à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
• N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommagé.
• Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaître sale ou sombre. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.
• Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps.
• L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anormal.
• L'écran LCD contient une petite quantité de cristaux liquides. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boîtier et de la surface de l'écran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entreprendre toute opération de nettoyage.

Pour éviter toute dégradation du matériau ou du revêtement de l'écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l'écran, frottez délicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement imprégné d'une solution à base de détergent doux dilué.
• Ne jamais vaporiser d'eau ou de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures, voire pénétrer dans le téléviseur et l'endommager.
• N'utilisez jamais d'éponge abrasive, de produit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériau du boîtier.
• Le nettoyage régulier des ouvertures de ventilation est recommandé pour assurer une ventilation correcte.
• Si l'angle du téléviseur doit être réglé, déplacez lentement ce dernier pour éviter qu'il ne se désolidarise et tombe de son pied.

Appareils optionnels

• Éloignez le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.
• Cet appareil a été testé et déclaré conforme aux limites de la Directive CEM lors de l'utilisation d'un câble de signal de liaison dont la longueur ne dépasse pas 3 mètres.

Recommandation relative à la fiche de type F

Le fil interne ne peut pas dépasser le connecteur de plus de 1,5 mm.

(Illustration de référence de la fiche de type F)

Fonction sans fil de l'appareil

• N'utilisez pas cet appareil à proximité d'un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.
• Même si cet appareil émet/reçoit des signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.

Faire attention lors de l'utilisation de la télécommande

• Respectez les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.

Mise au rebut du téléviseur

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union

Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorporé sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Pièces et commandes

Commandes et voyants

FR

1 2 3 4 5 CH+ CH- TV

1 Capteur de télécommande ^1 / Capteur de lumière ^1 / Affichage LED / Émetteur de synchronisation 3D ^13

L'affichage LED s'allume ou clignote selon l'état du téléviseur.

• Blanc En cas de sous tension du téléviseur/ passage en mode de désactivation de l'image/mise à jour du logiciel, etc.
  • C y a n En cas de connexion sans fil à un périphérique mobile.
• R o s^2e^* Mode d'enregistrement.
  • Orange La minuterie est activée.

2 ⏻ (Alimentation)

3 CH +/- (Chaîne)

$$ \triangle + / - (\text { Volume }) $$

4 TV

Commutez sur une chaîne télévisée ou une entrée provenant d'autres applications.

5 → (Sélection de l'entrée)

Pour afficher et sélectionner la source d'entrée.

*1 Ne posez aucun objet à proximité du capteur.
*2 Uniquement pour certaines régions, certains pays ou certains modèles de téléviseur.
*3 Modèles compatibles 3D uniquement.

Entrées et sorties

KD-75/65/55X850xC

1 LAN 2 DIGITAL AUDIO OUT (OPTICAL) 3 4 5 6 7 8 9 10 11 S V 500 mA MAX USB S V 500 mA MAX USB S V 50 mA MAX USB S V 5 mA MAX MHL HDMI IN HDD REC (ARC) HDMI IN 13-19 V 0.55 A MAX 13-19 V 0.55 A SLR. 900 mA MAX 13-19 V 0.55 A SLR. COMPONENT IN AV Pb Pb MNDI L R

KD-49/43X830xC

9 1 LAN DIGITAL AUDIO OUT (OPTICAL) AV COMPONENT IN 2 3 4 5 6 7 8 HDMI IN (ARC) HDMI IN SS USB 5 V === 500 mA MAX USB S V === 500 mA MAX USB S V === 500 mA MAX USB MHL 5 V === 1.5 A MAX 7 10 7 11 8 7 6 5

1 LAN

- Procédez au raccordement à l'aide d'un câble SCART. Lorsque vous raccordez un décodeur analogique, le tuner du téléviseur envoie les signaux brouillés au décodeur qui les décode avant de les reproduire à son tour.

4 AV 2, /COMPONENT IN

• Pour une connexion composite :
  Utilisez → AV 2 et → (L/R) sous → ⋯ /→ COMPONENT IN*¹.
• Pour une connexion composante : Utilisez Y, PB, PR, et (L/R).

5 7 (Entrée RF)

Pour le raccordement de votre câble ou antenne.

6 (Entrée satellite)

Pour le raccordement de votre antenne satellite.

7 USB 1/2, USB3(HDD REC) ^2*3

• Le raccordement d'un grand périphérique USB peut interférer avec les autres périphériques raccordés.
• Pour raccorder un grand périphérique USB, branchez-le à la prise USB 1.

8 HDMI IN 1/3/4

- En cas de raccordement à un système audio numérique compatible avec la technologie Audio Return Channel (ARC), utilisez HDMI IN 4. Sinon, un raccordement supplémentaire avec DIGITAL AUDIO OUT (OPTICAL) est nécessaire.

9 CAM (Module pour système à contrôle d'accès)

- Permet d'accéder à un service télévisuel payant. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre CAM.

- N'insérez pas la carte à puce directement dans l'emplacement CAM du téléviseur. Elle doit être insérée dans le module CAM (Module pour système à contrôle d'accès) fourni par votre revendeur agréé.

• CAM n'est pas pris en charge dans certains pays ou certaines régions. Vérifiez auprès de votre revendeur agréé.
• Il se peut qu'un message CAM s'affiche lorsque vous basculez vers un programme numérique après l'utilisation de la vidéo Internet.

10 AUDIO OUT

- Pour écouter le son du téléviseur par l'intermédiaire de l'appareil raccordé, appuyez sur HOME. Sélectionnez [Paramètres] → [Son] → [Sortie casque/audio], puis sélectionnez l'élément de votre choix.

11 HDMI IN 2/MHL

- Vous pouvez raccorder votre périphérique MHL (Mobile High-definition Link) à l'aide d'un câble MHL de qualité HD.

*1 Si l'appareil est de type mono, raccordez-le à la prise audio L (MONO).
*2 Uniquement pour certaines régions, certains pays ou certains modèles de téléviseur.
*3 La fonction HDD REC sera disponible courant 2015. Vous recevrez la fonction HDD REC automatiquement en tant que mise à niveau du logiciel. Veillez à ce que votre téléviseur soit connecté à Internet. Si vous n'avez pas de connexion réseau, vous pourrez télécharger le logiciel depuis le site Web d'assistance de Sony en utilisant votre PC. Pour plus de détails sur la mise à niveau, visitez le site Web d'assistance de Sony. Pour rester informé de la date de sortie exacte, abonnez-vous à http://www.sony.eu/support/2015tvnetworkupdate.

Utilisation de la télécommande

Description des pièces de la télécommande

Télécommande à infrarouge Télécommande tactile

SYNC MENU DIGITAL/ TW RADIO FOOTBALL 1 2 3 4 5 6 7 8 9 EXIT 0 NETFLIX HELP ACTION MENU GUIDE BACK HOME DISCOVER PROG AVOID REC TITLE LIST 1 2 3 4 5 6 7

Pour les modèles fournis avec une télécommande tactile.

8 1 ACTION MENU 4 BACK DISCOVER HOME 9 4 5 PROG - 10 SONY

1 → (Sélection de l'entrée/Maintien du Télétexte)

En mode TV : Pour afficher et sélectionner la source d'entrée.

En mode Télétexte : Maintenez la page en cours.

SYNC MENU\*1

Affichez le menu BRAVIA Sync.

(Veille du téléviseur)

Pour mettre le téléviseur sous ou hors tension (mode veille).

DIGITAL/ANALOG

Passez du mode numérique au mode analogique et vice versa.

TV/RADIO

Passez de la diffusion TV à la diffusion RADIO et vice versa.

FOOTBALL\*1

Activez ou désactivez le mode Football live (lorsque cette fonction est disponible).

2 Touches numériques

EXIT

Revenez à l'écran précédent ou quittez le menu. Quand un service d'application interactive est disponible, appuyez sur cette touche pour quitter le service.

(Télétexte)

Affichez les informations de Télétexte.

3 Touches de couleur

Exécutez la fonction correspondante à ce moment.

i+/ (Affichage des infos/du Télétexte)\* 1

Affichez des informations.

NETFLIX ^*1

Accédez au service en ligne « NETFLIX ».

HELP

Affichez le menu Aide.

4 ACTION MENU

Pour afficher la liste des fonctions contextuelles.

Vous pouvez aussi l'afficher en faisant glisser le doigt vers le bas à partir de l'ACTION MENU de la télécommande tactile.

TV\*1

Commutez sur une chaîne télévisée ou une entrée provenant d'autres applications.

GUIDE/1

Affichez le guide des programmes numériques.

BACK/

Revenez à l'écran précédent.

HOME

Affichez le menu Accueil du téléviseur.

DISCOVER

Affichez la barre de contenu pour rechercher du contenu.

Vous pouvez aussi lancer la Barre de contenu en faisant glisser le doigt vers le haut à partir de DISCOVER de la télécommande tactile.

↑/↓/←/→/ ⊕ (Sélection/validation des options)

5 ∠ +/- (Volume)

Réglez le volume.

(Saut)

Basculez entre deux chaînes ou entrées. Le téléviseur affiche successivement la chaîne ou l'entrée en cours et la dernière chaîne ou entrée sélectionnée.

※ (Coupure du son)

Coupez le son. Appuyez à nouveau sur la touche pour rétablir le son.

PROG +/−/▲/▼

En mode TV : Sélectionnez la chaîne.

En mode Télétexte : Sélectionnez la page suivante (▲) ou précédente (▼).

6 AUDIO

Modifiez la langue du programme en cours de visionnage.

(Réglage sous-titre)

Activez ou désactivez les sous-titres (lorsque cette fonction est disponible).

(Mode écran large)

Modifiez le format d'écran.

7 ◀◀/▶/▶▶/◀◀/||/▶▶/■

Utilisez du contenu multimédia sur le téléviseur et le périphérique compatible BRAVIA Sync raccordé.

Enregistrez le programme en cours à l'aide de la fonction d'enregistrement sur USB HDD.

TITLE LIST\*1

Affichez la liste des titres.

8 ↓(Microphone)

Pour utiliser la fonction voicale. (Par exemple, pour rechercher du contenu à l'aide de la voix.)

9 Pavé tactile

Pour commander le téléviseur à l'aide du pavé tactile.

10 N(NFC)

Touchez le périphérique (notamment certains modèles d'Xperia) correspondant à la fonction de duplication Une touche et son écran apparaît sur le téléviseur.

*1 L'emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre pays/région/modèle de téléviseur.

*2 La fonction HDD REC sera disponible courant 2015. Vous recevrez la fonction HDD REC automatiquement en tant que mise à niveau du logiciel. Veillez à ce que votre téléviseur soit connecté à Internet. Si vous n'avez pas de connexion réseau, vous pourrez télécharger le logiciel depuis le site Web d'assistance de Sony en utilisant votre PC. Pour plus de détails sur la mise à niveau, visitez le site Web d'assistance de Sony. Pour rester informé de la date de sortie exacte, abonnez-vous à http://www.sony.eu/support/2015tvnetworkupdate.

Utilisation de la télécommande tactile

La télécommande tactile peut seulement être utilisée après son association au téléviseur. Pour procéder à l'association, suivez les instructions de l'écran d'association. Il est possible d'afficher l'écran d'association en appuyant sur la touche → du téléviseur pendant 5 secondes ou en sélectionnant [Paramètres] - [Paramètres de la télécommande tactile] - [Associer la télécommande tactile].

Lancement de la présentation/du didacticiel de la télécommande tactile

1 Appuyez sur HOME.

ATTENUSTRAL MINI UNICULAR

2 Sélectionnez [Paramètres] - [Paramètres de la télécommande tactile] - [Démarrer introduction/didacticiel].

Raccordement d'autres périphériques

Pour plus d'informations sur les connexions, consultez le Guide d'aide.

Remarque

- Pour sélectionner un périphérique d'entrée connecté au téléviseur, appuyez sur 📄.

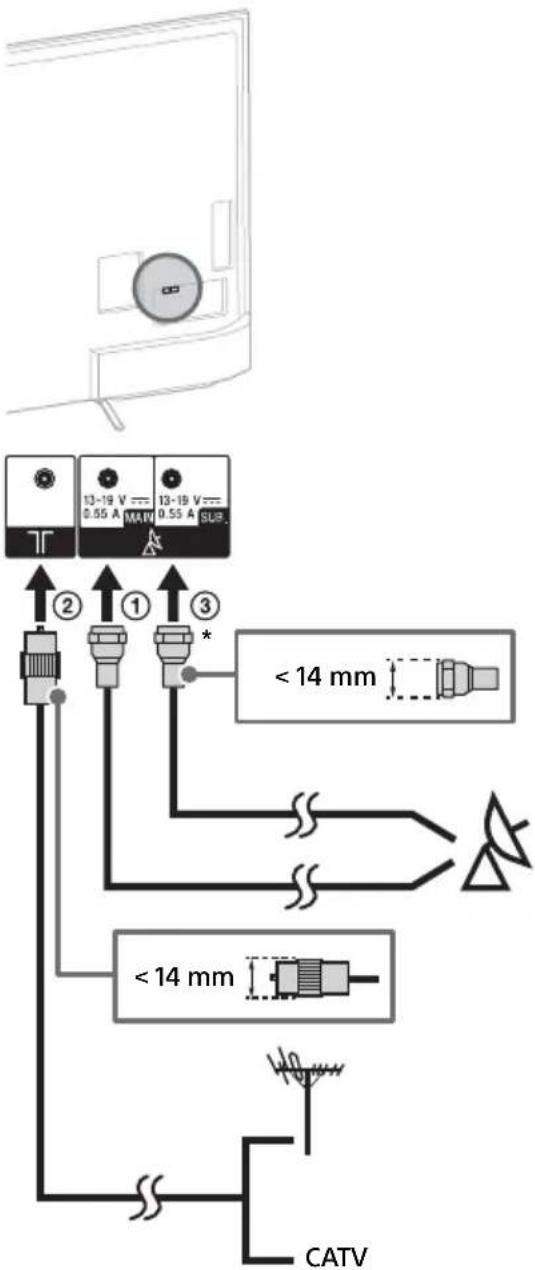

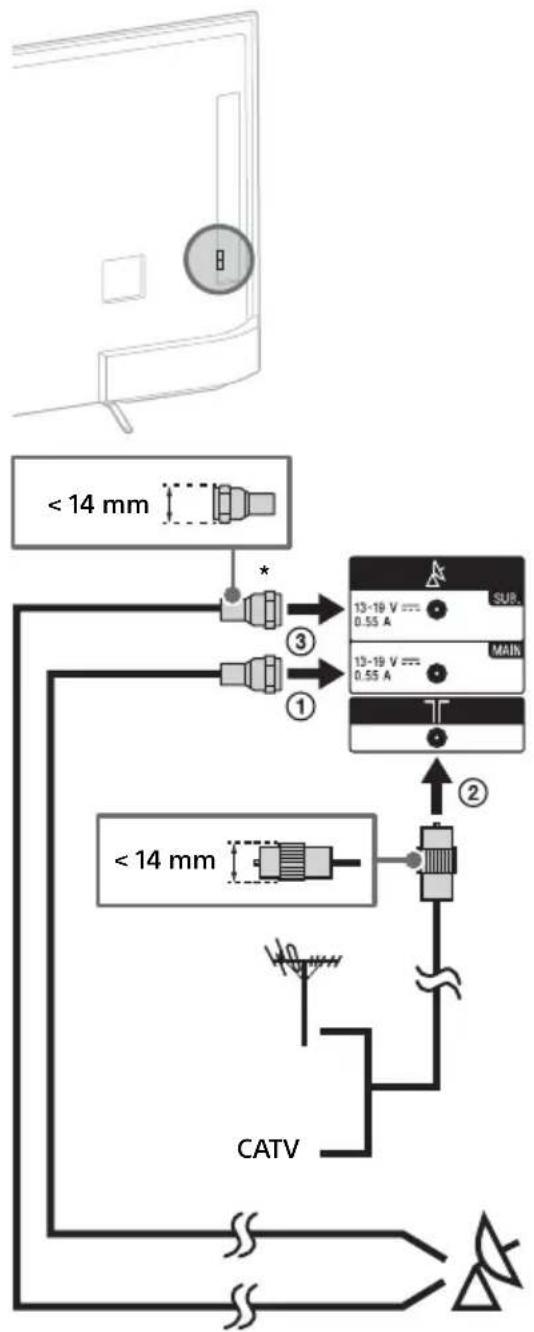

Pour raccorder le satellite

Raccordements pour le terrestre/câble et le satellite. ① → ③ : étapes de raccordement

KD-75/65/55X850xC

13-19 V 0.55 A MAX 13-19 V 0.55 A SLR 2 1 3 * < 14 mm < 14 mm CATV

KD-49/43X830xC

* N'effectuez le raccordement que lorsque vous utilisez le mode double tuner.

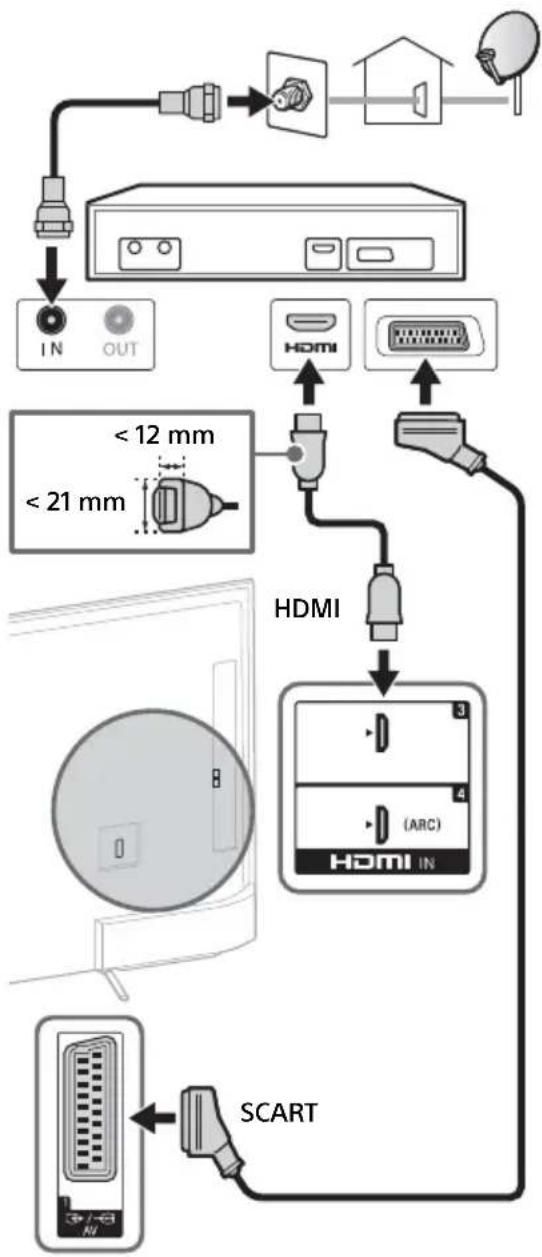

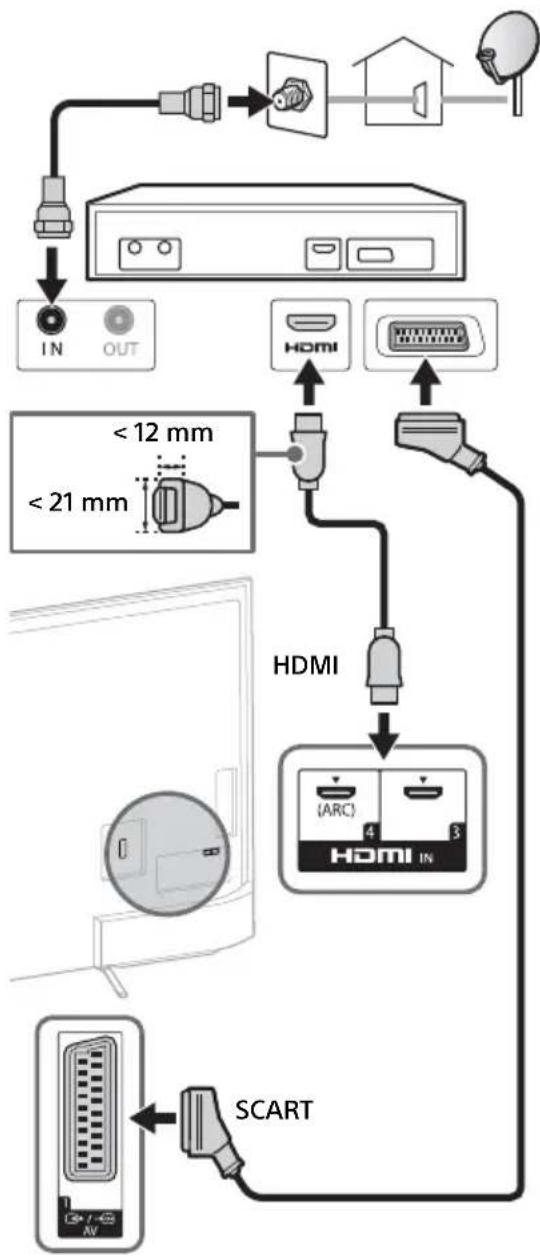

Pour raccorder le décodeur satellite

Raccordez le téléviseur à l'aide d'un câble HDMI ou Péritel (SCART).

KD-75/65/55X850xC

FR

KD-49/43X830xC


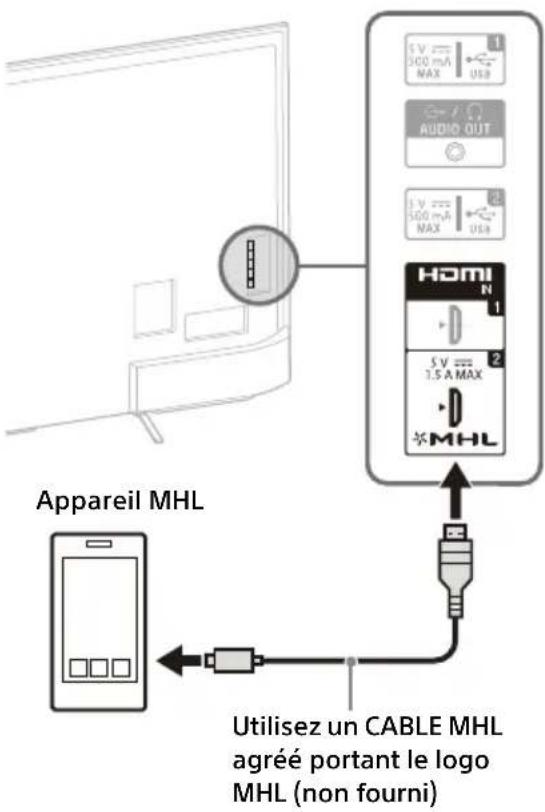

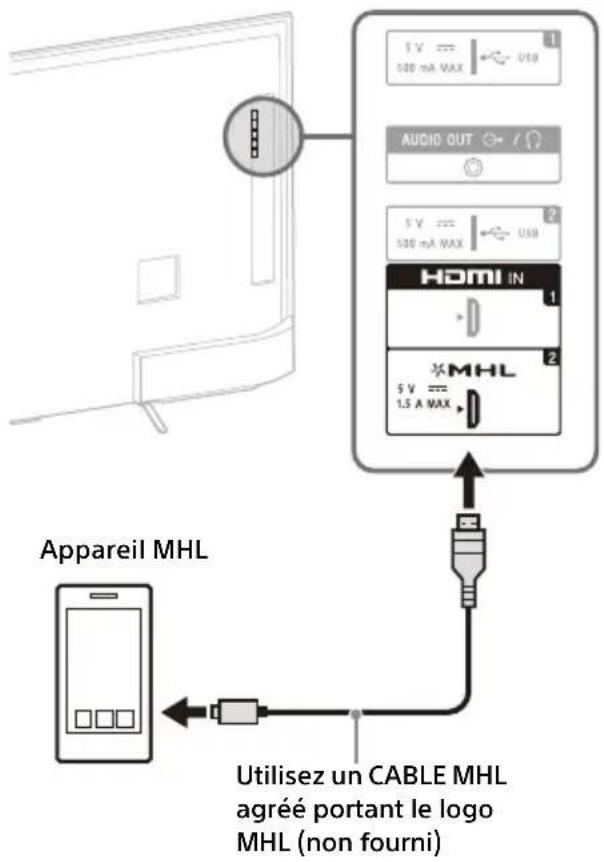

Pour raccorder un périphérique MHL
KD-75/65/55X850xC

Appareil MHL Utilisez un CABLE MHL agréé portant le logo MHL (non fourni)

KD-49/43X830xC

TV 500 mA MAX AUDIO OUT 1 2 5 V 500 mA MAX HDMI IN 1 2 MHL 5 V 1.5 A MAX Appareil MHL Utilisez un CABLE MHL agree portant le logo MHL (non fourni)

Pendant la lecture des fichiers photo/musique/ vidéo, le téléviseur charge simultanément l'appareil compatible MHL raccordé. Vous pouvez utiliser la télécommande du téléviseur pour commander l'appareil compatible MHL raccordé.

Remarque

- Si [Chargement MHL pendant la veille] est réglé sur [Oui], vous pouvez continuer à charger l'appareil compatible MHL, même lorsque le téléviseur est en mode veille.

- Utilisez un CABLE MHL 3 agréé portant le logo MHL avec un smartphone ou des appareils mobiles 4K.

Installation du téléviseur au mur

Ce mode d'emploi du téléviseur illustre seulement les étapes nécessaires à la préparation de son installation avant sa fixation au mur.

A l'attention des clients :

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N'essayez pas de l'installer vous-même.

A l'attention des revendeurs et installateurs Sony :

Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Utilisez le support de fixation murale SU-WL450 (non fourni) (KD-65/55X850xC, KD-49/43X830xC) pour installer le téléviseur au mur.

Lorsque vous installez le support de fixation mural, reportez-vous également au Mode d'emploi et au Guide d'installation fournis avec le support de fixation mural.

Remarque

- Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.

Pour retirer les vis à l'arrière du téléviseur (KD-75/65X850xC)

1×2 2×2

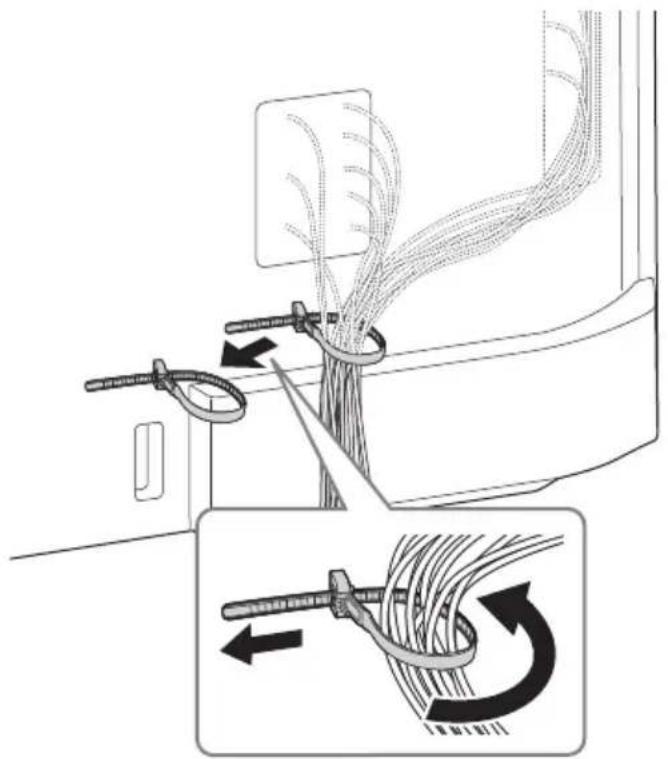

Pour modifier la gestion des câbles (KD-55X850xC, KD-49/43X830xC)

Pour détacher le support de table du téléviseur

Pour connaître les instructions sur l'installation du support de fixation murale de votre modèle de téléviseur, reportez-vous au site Web suivant : www.sony.eu/tv/wall-mount-bracket-manual

Dépannage

Pour que le logiciel de votre téléviseur reste à jour, vous devez télécharger la version la plus récente du logiciel par l'intermédiaire du système de télévision numérique ou Internet et procéder à la mise à jour. Sélectionnez [Mise à jour maint.] pour démarrer la mise à jour du logiciel. Le témoin DEL clignote en blanc pendant la mise à jour du logiciel. Ne débranchez pas le cordon d'alimentation pendant la mise à jour du logiciel. En effet, la mise à jour du logiciel risquerait de ne pas être menée à son terme et cela pourrait altérer le bon fonctionnement du logiciel. Les mises à jour du logiciel peuvent prendre jusqu'à 30 minutes. Si vous ne souhaitez pas mettre automatiquement à jour le logiciel, appuyez sur HOME et sélectionnez [Aide] → [Mise à jour du logiciel du système] → [Téléchargement auto du logiciel] → [Non].

Lorsque vous débranchez le téléviseur et le rebranchez, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur le bouton de marche de la télécommande ou du téléviseur, car l'initialisation du système prend du temps. Attendez environ 10 à 20 secondes, puis utilisez-le normalement.

Lorsque l'affichage LED clignote en rouge, comptez le nombre de clignotements (l'intervalle est de trois secondes).

Si l'éclairage DEL clignote en rouge, réinitialisez le téléviseur en débranchant le cordon d'alimentation secteur pendant deux minutes, puis remettez le téléviseur sous tension. Si le problème persiste, contactez votre revendeur ou votre Centre de Service Après-Vente Sony en indiquant le nombre de clignotements en rouge de l'LED d'éclairage (à intervalle de trois secondes). Débranchez le cordon d'alimentation et informez votre revendeur ou centre de service après-vente Sony.

Lorsque la LED d'éclairage ne clignote pas, vérifiez les éléments comme suit.

Vous pouvez également vous reporter à la section [Dépannage] du Guide d'aide ou exécuter un autodiagnostic en sélectionnant [Aide] → [Autodiagnostic]. Si le problème persiste, confiez votre téléviseur à un technicien qualifié.

Problèmes et solutions

Absence d'image (écran noir) et de son.

• Vérifiez le raccordement de l'antenne/câble.
• Raccordez le téléviseur au cordon secteur et appuyez sur ⏻ sur le téléviseur ou la télécommande.

Impossible de syntoniser certains programmes.

• Vérifiez le raccordement de l'antenne/câble.
• Le câble satellite est peut-être court-circuité ou il peut avoir des problèmes de connexion.
  Vérifiez le câble et la connexion puis éteignez le téléviseur avec l'interrupteur Oui/Non et allumez de nouveau.
• La fréquence que vous avez saisie est hors limites. Veuillez consulter le fournisseur de programme satellite.

Absence de services TV câblés (programmes).

• Vérifiez le raccordement des câbles ou la configuration du réglage.
• Essayez la [Recherche automatique des chaînes numériques] en sélectionnant [TNT] au lieu de [Câble].

La télécommande ne fonctionne pas.

- Remplacez les piles.

Le mot de passe du [Verrouillage parental] a été oublié.

- Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours accepté.)

La température augmente autour du téléviseur.

- Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l'entoure. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

Audio ou vidéo gelé, écran noir ou le téléviseur ne répond pas quand les touches du téléviseur ou de la télécommande sont actionnées.

- Réinitialisez simplement le téléviseur en débranchant le cordon d'alimentation secteur pendant deux minutes, puis en le rebranchant.

Les touches ⏻, CH+/-, △+/-, ⊙ et TV sont introuvables sur le téléviseur.

- Reportez-vous à l'illustration ci-dessous pour connaître l'emplacement des touches du téléviseur.

Arrière du téléviseur

L'affichage LED est allumé.

- Si vous ne souhaitez pas allumer l'affichage LED, vous pouvez l'éteindre.

Appuyez sur HOME, puis sélectionnez [Paramètres] → [Affichage LED] → [Non].

SONY

Il est impossible de se connecter à un routeur sans fil avec le WPS (Wi-Fi Protected Setup).

- Si vous utilisez une sécurité WEP, sélectionnez [Simplifié] → [Wi-Fi] → [Connexion par liste de détection]. Ensuite, sélectionnez le nom du réseau (SSID) que vous souhaitez connecter.

Le nom du réseau requis dans la configuration du réseau est introuvable.

- Sélectionnez [[Saisie manuelle]] et appuyez sur pour saisir le nom du réseau.

Spécifications

Norme

Type d'affichage

Ecran à cristaux liquides, Rétroéclairage LED

Norme de télévision

Analogique : Selon le pays/region selectionne : B/G, D/K, L, I

Numérique : DVB-T/DVB-C

DVB-T2

Satellite : DVB-S/DVB-S2

Norme Couleur/Vidéo

Analogique : PAL, SECAM, NTSC3.58 (Vidéo uniquement), NTSC4.43 (Vidéo uniquement)

Numérique : Consultez le Guide d'aide.

Canaux couverts

Analogique : UHF/VHF/Câble, Selon le pays/la région sélectionné.

Numérique : UHF/VHF/Cable, Selon le pays/la région sélectionné.

Satellite : Fréquence IF 950-2 150 MHz

Sortie son

10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n

(Il est possible que IEEE802.11a ne soit pas disponible dans tous les pays/régions.)

Bluetooth Version 4.1

Prises d'entrée/sortie

Câble d'antenne

Borne 75 ohms externe pour VHF/UHF

Antenne satellite

Connecteur femelle type-F IEC169-24, 75 ohms. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Diffusion par câble unique EN50494.

↔ / →…AV1

Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et vidéo, entrée RVB et sortie audio et vidéo TV.

YP _B PR (Vidéo composante): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Entrée audio (prises phono)

AV2

Entrée vidéo (broche phono partagée avec l'entrée Y)

HDMI IN 1, 2, 3, 4 (accepte une résolution de 4k) Vidéo (2D) :

4096 × 2160p (50, 60 Hz)^12 , 4096 × 2160p (24 Hz)^2 , 3840 × 2160p (50, 60 Hz)^1 , 3840 × 2160p (24, 25, 30 Hz) , 1080p (30, 50, 60 Hz) , 1080/24p , 1080i (50, 60 Hz) , 720p (30, 50, 60 Hz) , 720/24p , 576p , 576i , 480p , 480i , Formats PC

*1 YCbCr 4:2:0 / 8 bits uniquement *2 3840 × 2160p est affiché en présence d'une entrée 4096 × 2160p

Vidéo (3D) (Modèles compatibles 3D uniquement) :

Mise en trame : 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Côte à côte : 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Dessus-Dessous : 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio : PCM linéaire 5,1 canaux : 32, 44,1, 48, 88,2, 96, 176,4 et 192 kHz, 16, 20 et 24 bits, Dolby Digital et DTS ARC (Audio Return Channel) (HDMI IN 4 uniquement)

MHL (HDMI IN 2)

Vidéo (2D) : 4096 × 2160p (24 Hz)*, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

* 3840 × 2160p est affiché en présence d'une entrée 4096 × 2160p

Vidéo (3D) (Modèles compatibles 3D uniquement) :

Mise en trame : 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Côte à côte : 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Dessus-Dessous : 1080p (50, 60 Hz), 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio : PCM linéaire 5,1 canaux : 32, 44,1, 48, 88,2, 96, 176,4 et 192 kHz, 16, 20 et 24 bits, Dolby Digital et DTS

Prise optique numérique (PCM linéaire deux canaux, Dolby Digital, DTS)

AUDIO OUT, Ⓞ (mini-prise stéréo)

Casque, sortie audio, caisson de graves ↔ 1, 2, 3 (HDD REC)* 4

Port pour périphérique USB (34tsques durs USB pour la fonction REC) Les ports USB 1 et 2 prennent en charge High Speed USB (USB2.0). Le port USB 3 prend en charge Super Speed USB (USB3.0).

Fente CAM (Module pour système à contrôle d'accès)

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce téléviseur.)

Autres

Accessoires en option

Télécommande tactile : RMF-TX100E (KD-49/43X830xC)

Support de fixation murale : SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

Caisson de basses sans fil : SWF-BR100

Câble MHL : DLC-MC10, DLC-MC20, DLC-MC30

Lunettes 3D actives : TDG-BT500A (Modèles compatibles 3D uniquement)

Températures de fonctionnement 0 °C – 40 °C

Humidité de fonctionnement 10 % – 80 % HR (sans condensation)

Alimentation et autres

Tension d'alimentation

Caractéristiques nominales : Entrée 220 V - 240 V CA, 50 Hz

Classe d'efficacité énergétique

KD-75X850xC / FW-75X8570C : B

KD-65X850xC / FW-65X8570C : A

KD-55X850xC / FW-55X8570C : A

KD-49X830xC / FW-49X8370C : A

KD-43X830xC / FW-43X8370C : A

Taille d'écran (mesurée en diagonale) (Environ.) KD-75X850xC / FW-75X8570C :

75 pouces / 189,3 cm

KD-65X850xC / FW-65X8570C :

65 pouces / 163,9 cm

KD-55X850xC / FW-55X8570C :

55 pouces / 138,8 cm

KD-49X830xC / FW-49X8370C :

49 pouces / 123,2 cm

KD-43X830xC / FW-43X8370C :

43 pouces / 108,0 cm

Consommation électrique

en mode [Standard]

KD-75X850xC / FW-75X8570C : 230 W

KD-65X850xC / FW-65X8570C : 149 W

KD-55X850xC / FW-55X8570C : 115 W

KD-49X830xC / FW-49X8370C : 84 W

KD-43X830xC / FW-43X8370C : 72 W

en mode [Intense]

KD-75X850xC / FW-75X8570C : 425 W

KD-65X850xC / FW-65X8570C : 288 W

KD-55X850xC / FW-55X8570C : 229 W

KD-49X830xC / FW-49X8370C : 177 W

KD-43X830xC / FW-43X8370C : 162 W

Consommation électrique annuelle moyenne ^*1

KD-75X850xC / FW-75X8570C : 319 kWh

KD-65X850xC / FW-65X8570C : 207 kWh

KD-55X850xC / FW-55X8570C : 160 kWh

KD-49X830xC / FW-49X8370C : 117 kWh

KD-43X830xC / FW-43X8370C : 100 kWh

Consommation électrique en veille ^2*3

0,5 W (27 W en mode de mise à jour du logiciel/EPG)

Résolution d'affichage

3 840 points (horizontal) × 2 160 lignes (vertical)

Puissance de sortie nominale

USB 1/2 : 5 V, =500 mA MAX.

USB 3:5 V, -900 mA MAX.

MHL (HDMI IN 2): 5 V, -1.5 A MAX.

Dimensions (Environ.) (l × h × p)

Avec support de table

KD-75X850xC : 167,5 × 101,9 × 32,3 cm

KD-65X850xC : 145,3 × 89,2 × 26,5 cm

KD-55X850xC : 123,6 × 75,9 × 22,2 cm

KD-49X830xC : 109,3 × 67,9 × 20,1 cm

KD-43X830xC : 96,1 × 60,4 × 18,9 cm

Sans support de table

KD-75X850xC : 167,5 × 97,0 × 7,9 cm

KD-65X850xC : 145,3 × 84,4 × 7,8 cm

KD-55X850xC: 123,6 × 72,2 × 6,0 cm

KD-49X830xC: 109,3 × 64,3 × 6,0 cm

KD-43X830xC: 96,1 × 56,8 × 6,0 cm

Poids (Environ.)

Avec support de table

KD-75X850xC : 36,3 kg

KD-65X850xC : 25,5 kg

KD-55X850xC : 21,0 kg

KD-49X830xC : 15,4 kg

KD-43X830xC : 12,8 kg

Sans support de table

KD-75X850xC : 34,8 kg

KD-65X850xC : 24,1 kg

KD-55X850xC : 19,9 kg

KD-49X830xC : 14,4 kg

KD-43X830xC : 11,8 kg

*1 Consommation électrique par an, en considérant que le poste reste allumé 4 heures par jour pendant 365 jours. La consommation réelle dépendra du mode d'utilisation du téléviseur.

*2 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.

*3 La consommation électrique en veille augmentera lorsque votre téléviseur sera connecté au réseau.

*4 Uniquement pour certaines régions, certains pays ou certains modèles de téléviseur.

Remarque

• Le « x » qui apparaît dans le nom de modèle correspond à un chiffre qui désigne la présentation, la couleur ou le système de téléviseur.
• Ne retirez pas la carte factice de la fente TV CAM (Module pour système à contrôle d'accès), sauf pour la remplacer par une carte à puce insérée dans le CAM.
• La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.
• La conception et les spécifications sont sujettes à modification sans préavis.
• Ce téléviseur est équipé de MHL 3.

Notes sur la fonction TV numérique

- Les fonctions du Téléviseur numérique (DME sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T/DVB-T2 (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par câble DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifiez auprès de votre revendeur local que votre zone de résidence permet la réception du signal DVB-T/DVB-T2 ou renseignez-vous auprès de votre câblo-opérateur pour être sûr de la compatibilité du service DVB-C avec ce téléviseur.

• Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faille accepter ses conditions générales pour cette prestation.
• Ce téléviseur est conforme aux spécifications DVB-T/DVB-T2 et DVB-C mais sa compatibilité avec les futurs programmes numériques terrestres DVB-T/DVB-T2 et par le câble DVB-C ne peut en aucun cas être garantie.
• Certaines fonctions du téléviseur numérique peuvent ne pas être disponibles dans tous les pays/régions et le service câblé DVB-C peut ne pas s'avérer totalement opérationnel avec certains opérateurs.

Informations sur les marques commerciales

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.
• Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.
• « BRAVIA » et Bont des marques de Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, le logo et le graphisme Gracenote ainsi que le logo « Powered by Gracenote » sont des marques commerciales ou des marques déposées de Gracenote aux États-Unis et/ou dans d'autres pays.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast et Wi-Fi Protected Setup sont des marques commerciales ou des marques déposées de Wi-Fi Alliance.
• MHL, Mobile High-Definition Link et le logo MHL sont des marques commerciales ou des marques enregistres de MHL Licensing, LLC.
• Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, & DTS et le symbole utilisés conjointement sont des marques déposées tandis que DTS Digital Surround est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.
• Designed with UEITM Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014

• Les logos et le mot de marque Bluetooth® appartiennent à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.

• DiSEqC™ est une marque déposée de EUTELSAT. Ce téléviseur prend en charge DiSEqC 1.0. Ce téléviseur n'est pas destiné à commander des antennes à moteur.

• TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.
• Le logo USB-IF SuperSpeed USB Trident est une marque déposée de USB Implementers Forum, Inc. SS

Pour les modèles fournis avec une télécommande tactile :

- Le symbole N est une marque ou une marque déposée de NFC Forum, Inc. aux Etats-Unis et dans dans d'autres pays.

Índice

AVISO IMPORTANTE....2

Ligue à antena de satélite.

7 USB 1/2, USB3(HDD REC) ^2*3

Résolution actuelle: 3840 x 2160 pixels.
