KD55X8509C - Televize SONY - Bezplatný návod k obsluze

Typ produktu	LED 4K televizor
Značka	Sony
Model	KD55X8509C
Velikost obrazovky	55 palců (138,8 cm)
Rozlišení	3 840 x 2 160 pixelů (4K UHD)
Podsvícení	LED
Digitální tuner	DVB-T/T2/C/S/S2
Zvukový výkon	10 W + 10 W
Napájení	220-240 V AC, 50 Hz
Spotřeba elektřiny (standardní)	115 W
Spotřeba elektřiny (pohotovostní režim)	0,5 W
Energetická třída	A
Hmotnost s podstavcem	21,0 kg
Hmotnost bez podstavce	19,9 kg
Rozměry s podstavcem (Š x V x H)	123,6 x 75,9 x 22,2 cm
Rozměry bez podstavce (Š x V x H)	123,6 x 72,2 x 6,0 cm
Konektivita	4 x HDMI, 3 x USB, LAN, Wi-Fi, Bluetooth, MHL
Hlavní funkce	Smart TV, Průvodce programem, USB nahrávání, Fotbalový režim, 3D
Údržba a čištění	Čistěte měkkým suchým hadříkem, vyhněte se rozpouštědlům
Bezpečnost	Instalaci na zeď provádějte profesionálně, vyžadován větrací prostor
Náhradní díly a opravitelnost	Nástěnný držák SU-WL450, dotykový dálkový ovladač RMF-TX100E

Často kladené otázky - KD55X8509C SONY

Jak připojit HDMI zařízení?

Použijte HDMI kabel pro připojení zařízení k jednomu z portů HDMI IN (1, 2, 3 nebo 4). Pro využití funkce Audio Return Channel (ARC) použijte port HDMI IN 4. Poté stiskněte tlačítko ↔ (Výběr vstupu) pro výběr odpovídajícího zdroje.

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda zásuvka funguje. Stiskněte tlačítko ⏻ na televizoru nebo dálkovém ovladači pro zapnutí zařízení. Pokud problém přetrvává, odpojte napájecí kabel na dvě minuty a poté jej znovu připojte.

Jak aktualizovat software televizoru?

Ujistěte se, že je televizor připojen k internetu. Stiskněte HOME, poté vyberte [Nápověda] → [Aktualizace systémového softwaru] → [Automatické stahování softwaru] pro aktivaci automatických aktualizací. Manuální aktualizaci můžete spustit přes [Údržba aktualizace] v nabídce Nápověda.

Dálkový ovladač nefunguje, co dělat?

Vyměňte baterie s dodržením polarity. Pokud problém přetrvává, zkontrolujte, zda senzor dálkového ovladače na televizoru není blokován překážkou. U dotykového dálkového ovladače se ujistěte, že je spárován s televizorem (viz [Nastavení] → [Nastavení dotykového dálkového ovladače] → [Spárovat]).

Jak vyčistit obrazovku televizoru?

Před čištěním odpojte napájecí kabel. Použijte měkký suchý hadřík k odstranění prachu. Pro odolné skvrny hadřík lehce navlhčete zředěným jemným čisticím roztokem. Nikdy nestříkejte kapalinu přímo na obrazovku a nepoužívejte rozpouštědla jako alkohol nebo benzín.

Mohu televizor namontovat na zeď?

Ano, použijte nástěnný držák SU-WL450 (není součástí dodávky). Sony doporučuje svěřit instalaci autorizovanému instalatérovi. Dodržujte větrací mezery: alespoň 10 cm kolem televizoru. Postupujte podle pokynů nástěnného držáku.

Co dělat, když je obraz rozmazaný?

Zkontrolujte kvalitu signálu (anténa nebo kabel). Ujistěte se, že rozlišení zdroje odpovídá televizoru. Přejděte do nastavení obrazu přes HOME → [Nastavení] → [Zobrazení] a upravte možnosti jako ostrost nebo režim obrazu.

Jak aktivovat titulky?

Stiskněte tlačítko TITULKY (nebo SUBTITLE) na dálkovém ovladači pro zapnutí nebo vypnutí titulků. Můžete je také nastavit v nabídce [Nastavení] → [Zobrazení] → [Titulky].

Jak používat funkci USB nahrávání?

Připojte USB pevný disk (kompatibilní s HDD REC) k portu USB 3 (označenému HDD REC). Stiskněte tlačítko REC na dálkovém ovladači pro nahrávání právě vysílaného programu. Funkce HDD REC bude k dispozici po aktualizaci softwaru v roce 2015.

Co dělat, když jsem zapomněl heslo rodičovské kontroly?

Výchozí PIN kód je 9999. Tento kód je vždy přijímán k odemčení rodičovského nastavení. Pokud jste kód změnili, použijte kód 9999 pro jeho resetování.

NÁVOD K OBSLUZE KD55X8509C SONY

Bezpečnostní informace ....3

Upozornění....4

Součásti a ovládací prvky ..... 6

Ovládací prvky a kontrolky....6

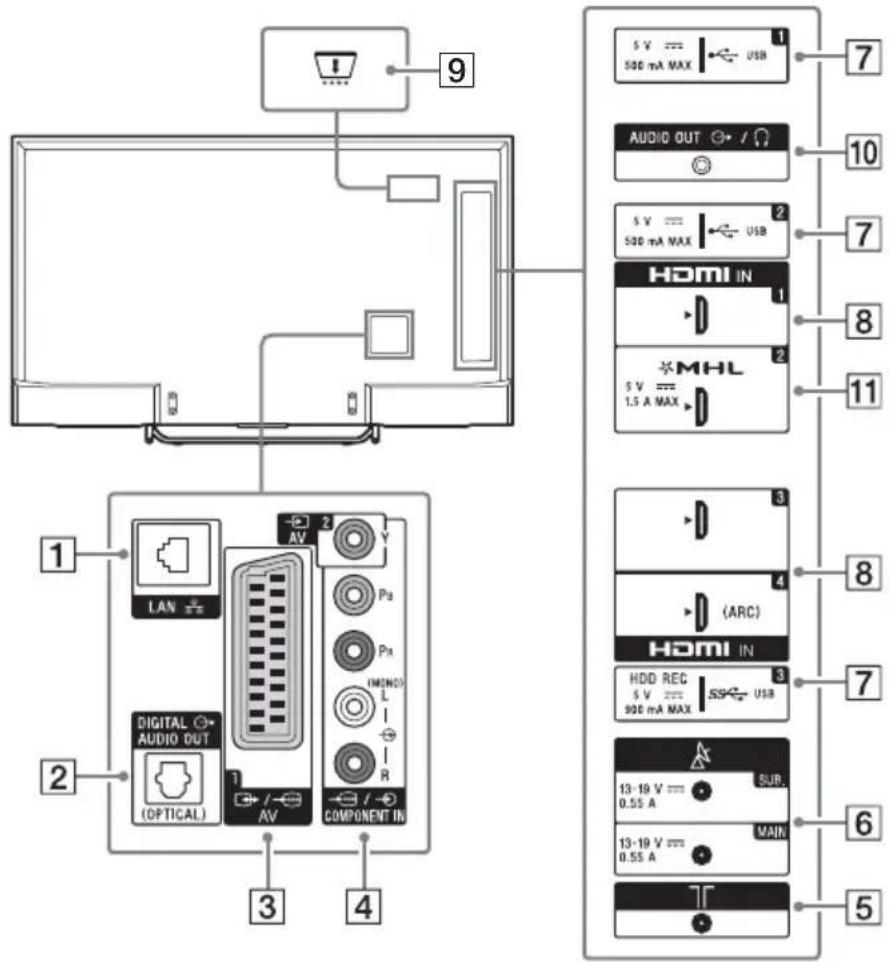

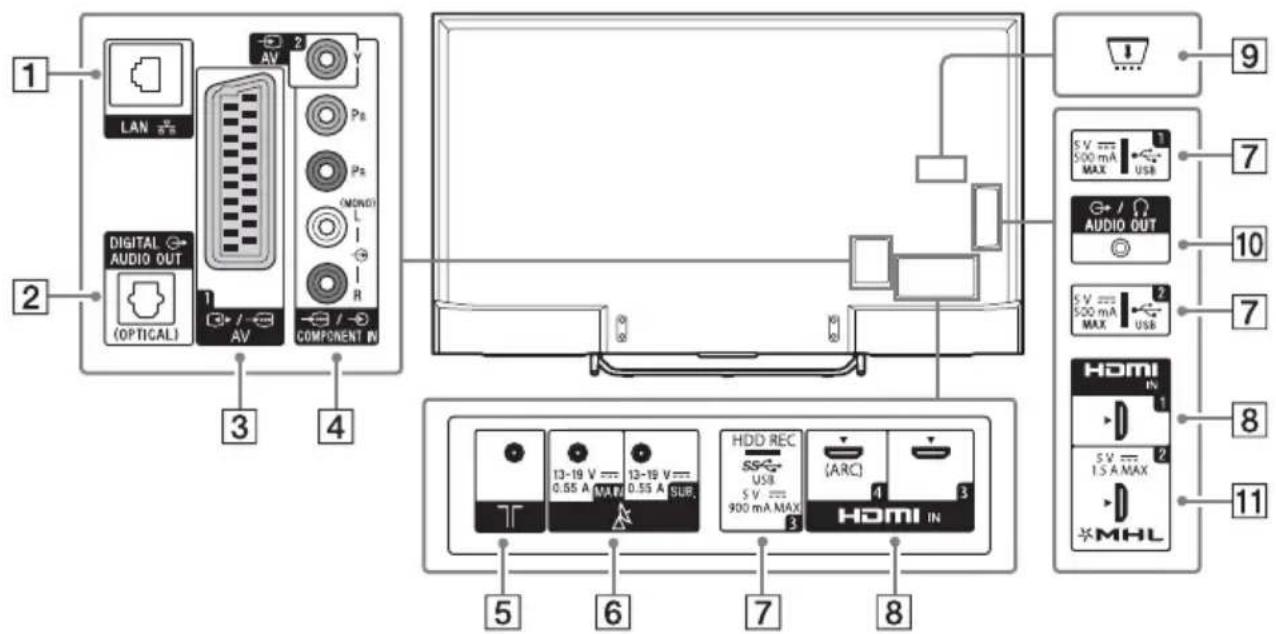

Vstupy a výstupy 7

Používání dálkového ovládání ..... 9

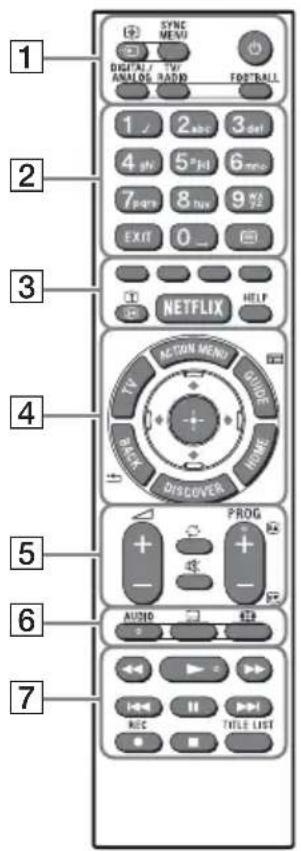

Popis součástí dálkového ovládání. .....9

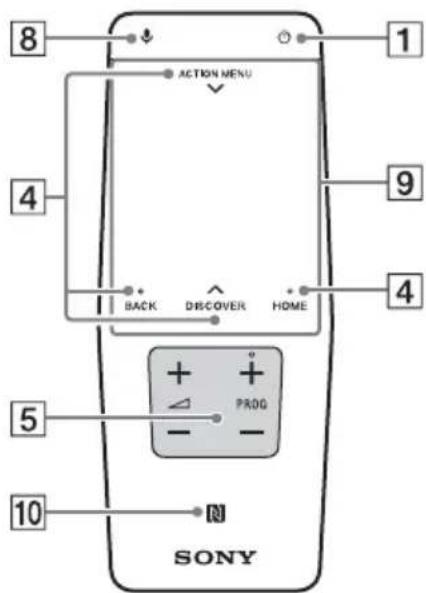

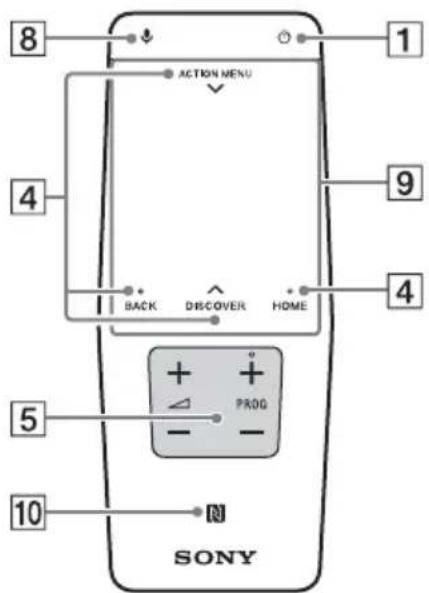

Používání dálkového ovládání Touchpad .. 11

Spuštění představení/výuky dálkového ovládání Touchpad .... 11

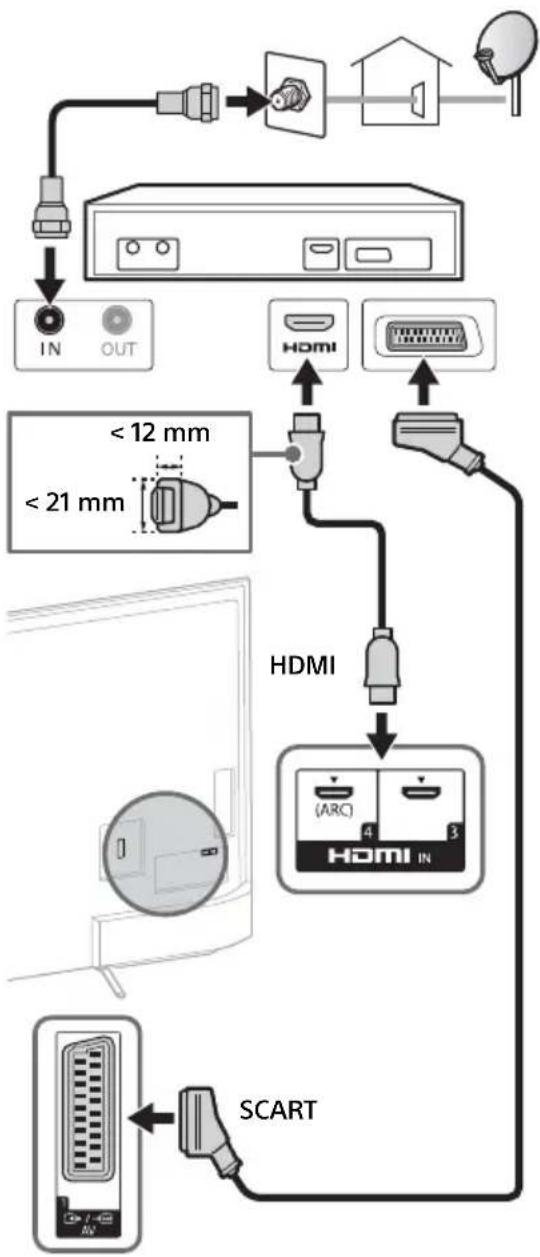

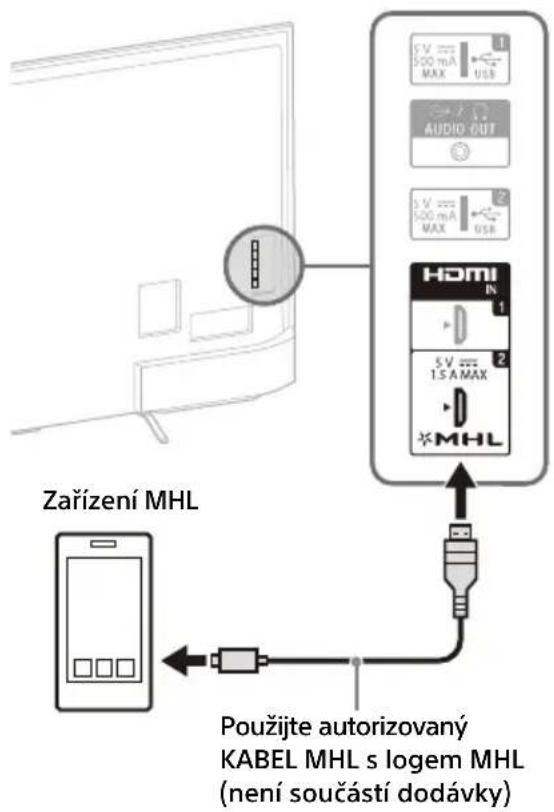

Připojení ostatních zařízení.....11

Montáž televizoru na zed'....15

Řešení problémů 17

Problémy a řešení....17

Specifikace 18

Úvod

Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Poznámka

• Než začnete televizor používat, přečtěte si „Bezpečnostní informace“ (strana 3).
• Obrázky a ilustrace v Počátečních instrukcích a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.
• Symbol „x“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.

Umístění identifikačního štítku

Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu.

VAROVÁNÍ

Z DŮVODU ZAMEZENÍ RIZIKA POŽÁRU

UCHOVÁVEJTE TENTO

PRODUKT VŽDY Z DOSAHU

Tento výrobek byl vyroben buď přímo nebo v zastoupení společností Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Žádosti týkající se technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záručních podmínek se obracejte na adresy uvedené v servisních a záručních dokumentech.

Poznámka k bezdrátovému signálul

Sony Corporation tímto prohlašuje, že tento výrobek je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Podrobnosti lze získat na následující URL:

http://www.compliance.sony.de/

Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.

Bezdrátový televizní systém může být provozován v následujících zemích:

Toto vybavení může být použito v ostatních neevropských zemích.

Bezpečnostní informace

UPOZORNĚNÍ

Baterie nesmí být vystaveny přílišnému horku, například slunečnímu světlu, ohni a podobně.

Instalace/Nastavení

Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky.
• Umístěte TV na stabilní rovný povrch tak, aby nemohlo dojít k jeho spadnutí a k poranění osob nebo poškození TV.
• Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.
• Instalaci na stěnu smí provést jen kvalifikovaný servisní technik.
• Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně:

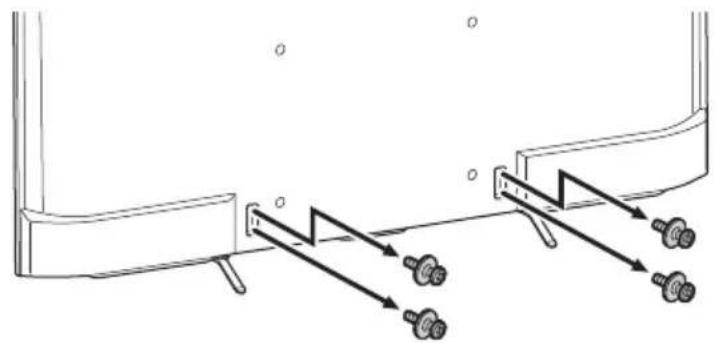

Nástěnný držák

SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

- Když k TV připojujete nástěnný držák, použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku.

Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu.

Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

8 mm - 12 mm Šroub Nástěnný držák Zadní kryt TV

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.
• K prěnosu velkého televizoru jsou nutné dvě nebo tři osoby.
• Když prénášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.

• Při prěnášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.
• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.
• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišt'uje dostatečnou cirkulaci vzduchu.

Instalace na stěně

10 cm 30 cm 10 cm 10 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

Instalace se stojanem

10 cm 30 cm 10 cm 6 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

• K zajištění správného větrání a zabránění usazování nečistot a prachu:
  — Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
  — Neumístujte televizor na polici, kobereček, postel nebo do skříně.
  — Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami.

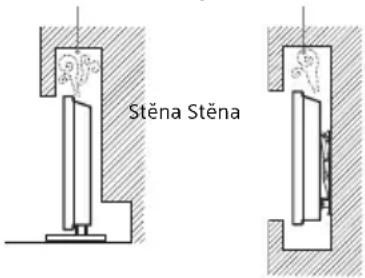

  — Neinstalujte televizor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Stěna Stěna

Sítový kabel

Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

— Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů.
- Zasuňte zástrčku úplně do síťové zásuvky. - Televizor používejte pouze v elektrické síti 220-240 V stř.
- Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
— Před prací na televizoru nebo před jeho stěhováním vytáhněte síťový kabel ze zásuvky.
— Sítový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
— Sítový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.
• Sítový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sítový kabel žádným způsobem neupravujte.
• Na sítový kabel nestavte nic těžkého.
• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.
• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.
• Nepoužívejte uvolněné elektrické zásuvky.

Zakázané použití

Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění.

Umístění:

• Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.
• Je-li televizor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k poškození televizoru působením síry ve vzduchu apod.
• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku prímému světlu nebo slunečnímu světlu.
• Nepřemístujte televizor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. Televizor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než televizor spustíte.

Prostředí:

• Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy.
• Neumístujte televizor do vlhkých nebo prašných prostor nebo do místnosti s mastným kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.
• Neinstalujte televizor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. Televizor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše televizoru.

Situace:

• Televizor nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřiň televizoru, nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte TV od síťové zásuvky a antény.
• Neinstalujte televizor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění nebo k poškození televizoru, kdyby do něj narazil člověk nebo nějaký předmět.

Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.
• Některé televizory jsou však vybaveny funkcemi, které ke správnému fungování vyžadují ponechání v klidovém stavu

Pro děti

• Nedovolte dětem, aby na televizor lezly.
• Příslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout.

Pokud dojde k následujícímu problému...

Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky. Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem.

Když:

— Přívodní kabel je poškozený.
— Sítová zásuvka je uvolněná.
— Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
- Ótvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

O teplotě LCD monitoru

Když LCD monitor používáte po delší časové období, může se okolí panelu zahřát. Když se ho dotknete rukou, může být na dotek horký.

Upozornění

Sledování televizoru

• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.
• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch.

(Pouze modely kompatibilní s 3D)

• Někteří lidé se mohou při sledování 3D obrazu nebo hraní stereoskopických 3D her cítit nepříjemně (napětí v očích, únava nebo nevolnost). Společnost Sony doporučuje všem uživatelům dělat při sledování 3D obrazu nebo hraní stereoskopických 3D her pravidelné přestávky. Délka a frekvence potřebných přestávek je u různých osob odlišná. Musíte zjistit, jaké řešení je nejlepší. Pokud se cítíte nepříjemně, přestaňte sledovat 3D obraz nebo hrát stereoskopické 3D hry, dokud se váš stav nezlepší. Přečtěte si také (i) příručky k ostatním zařízením a médiím, která s tímto televizorem používáte, (ii) naše webové stránky (www.sony.eu/support), kde naleznete nejnovější informace. Zrak malých dětí (obzvlástě těch mladších šesti let) se stále vyvíjí. Předtím, než dovolíte malým dětem sledovat 3D obraz nebo hrát stereoskopické 3D hry, poradťe se s lékařem (s pediatrem nebo očním lékařem). Dospělí musí dohlížet na malé děti a zajistit, aby dodržovaly výše uvedená doporučení.
• 3D brýle nepoužívejte, neskladujte ani nenechávejte na místech vystavených vysokým teplotám, např. na prímém slunci nebo v automobilech rozpálených sluncem.

LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce přesnou technologií a 99,99% nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.
• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.
• Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.
• Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.
• Během provozu televizoru se obrazovka i skříň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.
• LCD obrazovka obsahuje malé množství tekutých krystalů. Při její likvidaci se řídte místními nařízeními a předpisy.

Zacházení s povrchem obrazovky/skříňky televizoru a jeho čištění

Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.

Abyste předešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.
• Nikdy nestříkejte vodu ani mycí prostředky přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do televizoru a televizor tak poškodit.
• Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s prýžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skříňky.
• K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.
• Je-li třeba seřidit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným direktivou EMC pro použití připojovacích kabelů kratších než 3 metry.

Dopručení pro zásuvku typu „F“

Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm.

(Referenční ilustrace pro zásuvku typu F)

Bezdrátová funkce jednotky

• Nepoužívejte zařízení v blízkosti zdravotních zařízení (kardiostimul átor atd.). Mohlo by dojít k selhání zdravotního zařízení.
• I když tato jednotka vysílá/přijímá zakódované signály, budte opatrní na neautorizovaný příjem. Za výsledné problémy neneseme zodpovědnost.

Upozornění na manipulaci s dálkovým

ovladačem

• Při vkládání baterií dodržte správnou polaritu.
• Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.
• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.
• S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.
• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti.

Likvidace televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po

ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím

obalu upozorňuje, že s baterii opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro ruť (Hg) nebo olovo (Pb) se použijí, pokud baterie obsahuje více než 0,0005% rtuti nebo 0,004% olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personal. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, podnik zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

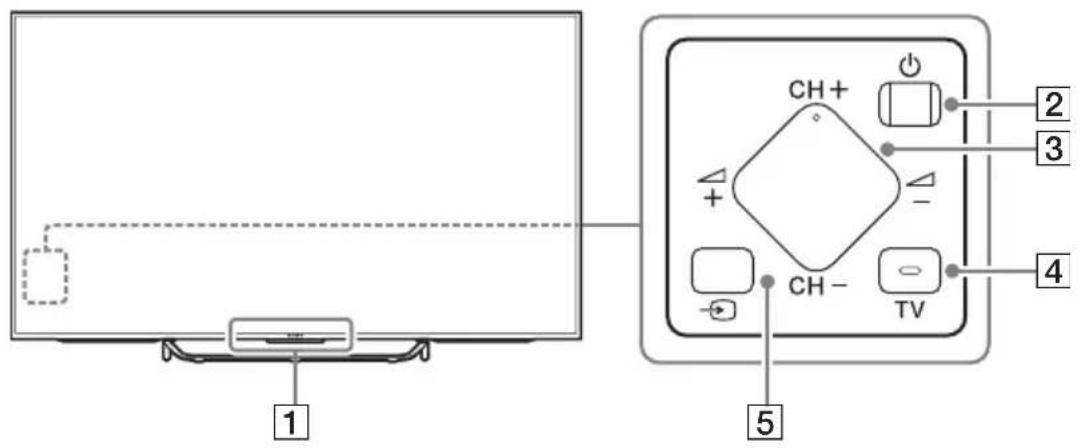

Součásti a ovládací prvky

Ovládací prvky a kontrolky

1 CH+ 2 3 4 5 CH- TV

1 Čidlo dálkového ovládání ^k / Světelné čidlo* ^1 / Osvětlení LED / 3D synchronizační vysílač*1*3

Osvětlení LED svítí nebo bliká podle stavu TV.

• Bílá
Při zapnutí televizoru/režimu vypnutého obrazu/aktualizaci softwaru atd.
- Azurová
Při bezdrátovém připojování k mobilnímu zařízení.
• R ú ž o²v á *
Režim nahrávání.
• Jantarová
Je nastaven časovač.

2 ⏻ (Napájení)
3 CH +/- (Kanál)

$$ \triangle + / - (\text { Hlasitost }) $$

4 TV

Přepnutí na kanál TV nebo na vstup z jiných aplikací.

5 → (Volba vstupu)

Zobrazte a zvolte vstupní zdroj.

*1 Do blízkosti čidla neumistujte žádné předměty.
*1 Do blízkosti čidla neumistujte žádné předměty.
*2 Pouze pro omezené oblasti/země/modely televizoru.
*3 Pouze modely kompatibilní s 3D.

Vstupy a výstupy

KD-75/65/55X850xC

1 LAN 2 DIGITAL AUDIO OUT (OPTICAL) 3 4 COMPONENT IN 1 AV 2 Y Ps Ps (MONO) R 9 S V 1 500 mA MAX USB AUDIO OUT 7 7 S V 2 500 mA MAX USB HDMI 1 13-19 V 0.55 A MAX 13-19 V 0.55 A SUB. HDD REC SS USB S V 900 mA MAX (ARC) 4 3 HOMI IN 5 6 7 8 11 S V 1 S A MAX *MHL

KD-49/43X830xC

9 1 S V === 500 mA MAX USB 7 AUDIO OUT / 10 S V === 500 mA MAX USB 2 HDMI IN 1 MHL 2 S V === 1.5 A MAX 11 1 Digital Audio Out (OPTICAL) AV COMPONENT IN 3 4 (ARC) 8 HDMI IN 3 S S 900 mA MAX 7 13-19 V === 0.55 A SUB. 6 MAIN 5 1 2

1 LAN

- Připojte se pomocí kabelu SCART. Když připojíte analogový dekodér, tuner TV vysílá do dekodéru zakódovaný signál a dekodér tento signál před odesláním dekóduje.

4 → AV 2, ↗ COMPONENT IN

• Pro kompozitní připojení: Použijte → AV 2 a → (L/R) možnosti → ⚠️/ → COMPONENT IN* ^1 .
• Pro komponentní připojení: Použije Y, PB, PR, a → (L/R).

5 (Vstup RF)

Použijte pro připojení ke kabelu nebo k anténě (venkovní).

6 (Satelitní vstup)

Použijte pro připojení k satelitní anténě (venkovní).

7 USB 1/2, USB3(HDD REC)*2*3

• Při připojení velkého zařízení USB může toto zařízení překážet ostatním připojeným zařízením vedle něj.
• Při připojování velkého zařízení USB toto zařízení připojte ke konektoru USB 1.

8 HDMI IN 1/3/4

- Pokud připojujete digitální audio systém, který je kompatibilní s technologií Audio Return Channel (ARC), použijte HDMI IN 4. Pokud je, je zapotřebí další připojení pomocí DIGITAL AUDIO OUT (OPTICAL).

9 CAM (Modul podmíněného přístupu)

• Poskytuje přístup k placeným TV službám. Další podrobnosti najdete v uživatelské příručce dodané s modulem CAM.
• Nevkládejte smart kartu přímo do slotu CAM vašeho TV. Karta musí být vložena do modulu podmíněného přístupu dodaného autorizovaným prodejcem.
• CAM není v některých zemích/oblastech podporován. Dostupnost ověřte u autorizovaného prodejce.
• Když po používání internetového videa přepnete na digitální program, může se zobrazit zpráva CAM.

10 AUDIO OUT

- Chcete-li poslouchat zvuk TV prostřednictvím připojeného příslušenství, stiskněte tlačítko HOME. Zvolte [Nastavení] → [Zvuk] → [Výstup pro sluchátka/Audio výstup], potom zvolte požadovanou položku.

11 HDMI IN 2/MHL

- Zařízení MHL (Mobile High-definition Link) můžete připojit pomocí MHL kabelu HD kvality.

*1 Když připojujete monofonní vybavení, připojte je k audio konektoru L (MONO).
*2 Pouze pro omezené oblasti/země/modely televizoru.
*3 Funkce HDD REC bude k dispozici v průběhu roku 2015. Funkci HDD REC získáte automaticky jako upgrade softwaru. Ujistěte se, že je TV připojený k internetu. Pokud nemáte připojení k síti, budete moci software stáhnout z internetových stránek podpory Sony pomocí počítače. Pro podrobnosti o provedení upgradu navštivte internetové stránky podpory Sony. Abychom vás mohli nadále informovat o přesném datu zveřejnění, přihlaste se prosím na http://www.sony.eu/support/2015tvnetworkupdate.

Používání dálkového ovládání

Popis součástí dálkového ovládání

IR (infračervené) dálkové ovládání

SYNC MENU DIGITAL / TV ANALOG, RADIO FORBALL 1 2 3 del 4 sh 5° Id 6 mmol 7 Part 8 Tm 9 %l EXIT 0 _ NETFLIX HELP ACTION MENU GUIDE TRACK DISCOVER FROG AUDIO TITLE LIST 1 2 3 del 4 5 6 7 8 9 %l 5 6 7

Dálkové ovládání Touchpad
Pro modely vybavené dálkovým ovládáním Touchpad.

8 1 ACTION MENU 4 BACK DISCOVER HOME 9 4 5 PROG - 10 SONY

1 → /Volba vstupu/přidržení textu)

V režimu TV: Zobrazte a zvolte vstupní zdroj. V textovém režimu: Přidržte aktuální stránku.

SYNC MENU\*1

Zobrazte nabídku BRAVIA Sync.

(Pohotovostní režim TV)

TV zapněte nebo vypněte (pohotovostní režim).

DIGITAL/ANALOG

Přepínejte mezi digitálním a analogovým režimem.

TV/RADIO

Přepínejte mezi vysíláním TV a RADIO.

FOOTBALL\*1

Zapněte nebo vypněte režim živého fotbalu (pokud je funkce k dispozici).

2 Číselná tlačítka

EXIT

Návrat na předchozí obrazovku nebo ukončení nabídky. Když je k dispozici služba interaktivní aplikace, stisknutím službu ukončíte.

(Text)

Zobrazte textové informace.

3 Barevná tlačítka

Vykonejte příslušnou funkci platnou v daný okamžik.

i+/informace/Odhalení textu)\* 1

Zobrazte informace.

NETFLIX\*1

Otevřete online službu „NETFLIX“.

HELP

Zobrazte nabídku nápovědy.

4 ACTION MENU

Zobrazí seznam kontextových funkcí.

Můžete jej také zobrazit posunutím prostu dolů z možnosti ACTION MENU na dálkovém ovládání Touchpad.

TV\*1

Přepnutí na kanál TV nebo na vstup z jiných aplikací.

GUIDE/ \* 1

Zobrazte digitálního průvodce programy.

BACK/

Návrat na předchozí obrazovku.

HOME

Zobrazte výchozí nabídku TV.

DISCOVER

Vyvolejte obsahovou lištu pro vyhledávání obsahu.

Můžete také zobrazit obsahovou lištu posunutím prostu nahoru z možnosti

DISCOVER na dálkovém ovládání Touchpad.

//// (Výběr položky/Zadání)

5 ∠ +/- (Hlasitost)

Upravte hlasitost.

(Skok)

Přeskakujte mezi dvěma kanály nebo vstupy. TV střídavě přepíná mezi aktuálním kanálem nebo vstupem a posledním zvoleným kanálem nebo vstupem.

呂 × (Ztlumení)

Ztlumte zvuk. Dalším stisknutím bude zvuk obnoven.

PROG +/−/▲/▼

V režimu TV: Zvolte kanál.

V textovém režimu: Zvolte následující (▲)

nebo předchozí (☑) stránku.

6 AUDIO

Změňte jazyk pro právě sledovaný program.

(Nastavení titulků)

Zapněte nebo vypněte titulky (pokud je funkce k dispozici).

(Širokoúhlý režim)

Změňte formát obrazovky.

7 ◀◀/▶/▶▶/◀◀/||/▶▶/■

Ovládejte mediální obsah na TV a na připojeném zařízení kompatibilním s funkcí BRAVIA Sync.

● REC\*1\*2

Nahrajte aktuální program pomocí funkce nahrávání na USB HDD.

TITLE LIST\*1

Zobrazte název titulů.

8 ↓ (Mikrofon)

Používání hlasové funkce. (např. vyhledávání různého obsahu pomocí hlasu.)

9 Touchpad

Ovládání TV pomocí touchpadu.

10 N(NFC)

Dotkněte se zařízení (např. některých modelů Xperia) odpovídajících funkci Zrcadlení jedním dotykem, jeho obrazovka se objeví na TV.

*1 Umístění, dostupnost a funkce tlačítek dálkového ovládání se může lišit v závislosti na zemi/oblasti/modelu TV.

*2 Funkce HDD REC bude k dispozici v průběhu roku 2015. Funkci HDD REC získáte automaticky jako upgrade softwaru. Ujistěte se, že je TV připojený k internetu. Pokud nemáte připojení k síti, budete moci software stáhnout z internetových stránek podpory Sony pomocí počítače. Pro podrobnosti o provedení upgradu navštivte internetové stránky podpory Sony. Abychom vás mohli nadále informovat o přesném datu zveřejnění, přihlaste se prosím na http://www.sony.eu/support/2015tvnetworkupdate.

Používání dálkového ovládání Touchpad

Dálkové ovládání Touchpad lze používat až po jeho spárování s TV.

Abyste zařízení spárovali, řidte se pokyny na obrazovce párování.

Obrazovku párování můžete zobrazit stisknutím tlačítka ☑ na TV po dobu 5 sekund nebo výběrem možnosti [Nastavení] - [Nastavení dálkového ovládání Touchpad] - [Párování dálkového ovládání Touchpad].

Spuštění představení/výuky dálkového ovládání Touchpad

1 Stiskněte tlačítko HOME.

ACCESS MENU BACK DISCHOW

2 Vyberte možnost [Nastavení] - [Nastavení dálkového ovládání Touchpad] - [Spustit úvod/výukový program].

Připojení ostatních zařízení

Více informací o připojeních naleznete v dokumentu Uživatelská příručka.

Poznámka

- Chcete-li zvolit vstupní zařízení připojené k TV, stiskněte 📋.

Připojení satelitu

Připojení pro pozemní/kabelové vysílání a satelit. ① → ③ : kroky připojení

KD-75/65/55X850xC

* Připojte, pouze pokud využíváte režim dvou tunerů.

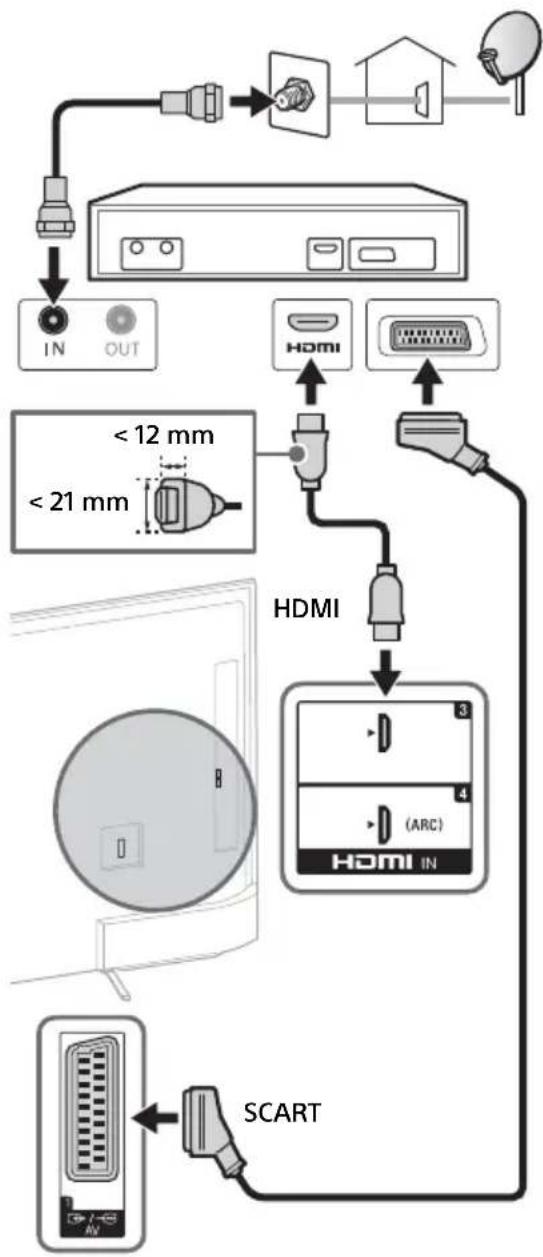

Připojení satelitního boxu

Připojení k TV provedte pomocí kabelu HDMI nebo SCART.

KD-75/65/55X850xC

KD-49/43X830xC


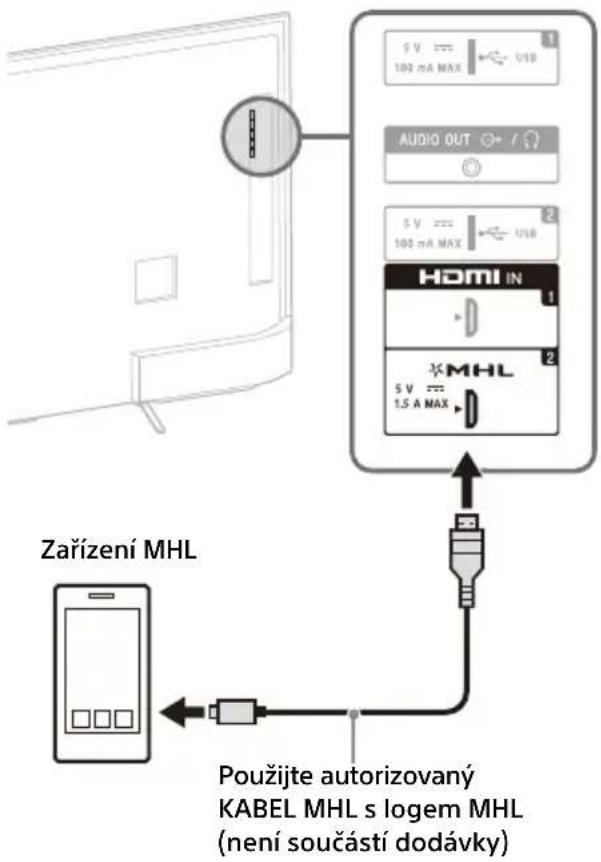

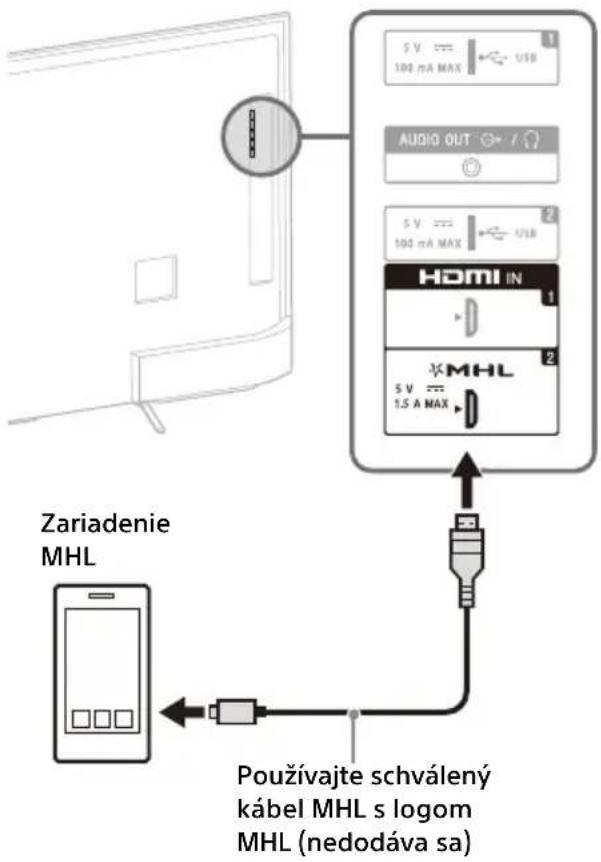

Připojení zařízení MHL
KD-75/65/55X850xC

Zařízení MHL Použijte autorizovaný KABEL MHL s logem MHL (není součástí dodávky)

KD-49/43X830xC

S V === 102 mA MAX USB AUDIO OUT / S V === 105 mA MAX USB HDMI IN 1 MHL S V === 1.5 A MAX Zařízení MHL Použijte autorizovaný KABEL MHL s logem MHL (není součástí dodávky)

Televizor při přehrávání souborů fotografií/hudby/videoa zároveň nabíjí připojené zařízení kompatibilní s MHL. Připojené zařízení kompatibilní s MHL můžete ovládat pomocí dálkového ovládání televizoru.

Poznámka

• Pokud je funkce [Nabíjení MHL v pohotovostním režimu] nastavena na [Zap], můžete zařízení kompatibilní s MHL nabíjet, i když se televizor nachází v pohotovostním režimu.
• Pro chytrý telefon nebo mobilní zařízení 4K použijte autorizovaný KABEL MHL 3 s logem MHL.

Montáž televizoru na zed'

Tento návod k použití televizoru popisuje pouze kroky přípravy montáže televizoru před její samotnou montáží na zed.

Pro zákazníky:

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony:

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese váhu televizoru. Připevnění tohoto produktu na zed' byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

K montáži TV na zed' použijte nástěnný držák SU-WL450 (není součástí dodávky) (KD-65/55X850xC, KD-49/43X830xC).

Při montáži nástěnného držáku také nahlédněte do Návodu k použití a do Instalační příručky dodané s nástěnným držákem.

Poznámka

- Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

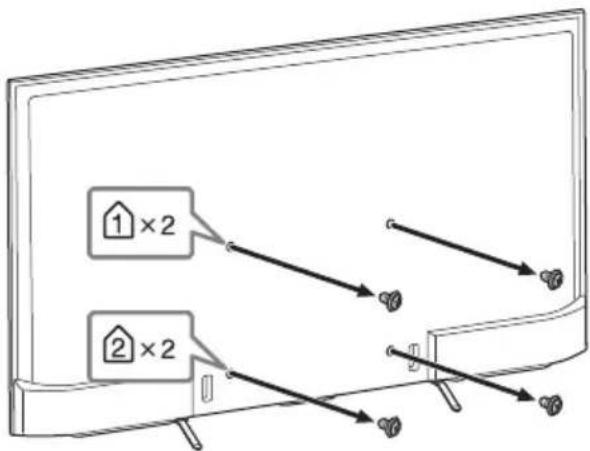

Demontáž šroubů ze zadní části TV (KD-75/65X850xC)

1×2 2×2

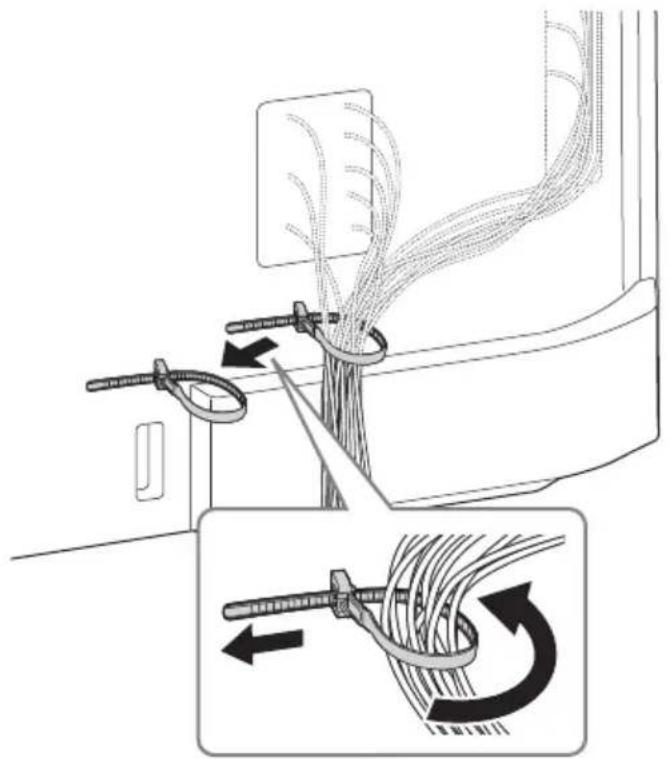

Změna správy kabelů (KD-55X850xC, KD-49/43X830xC)

Odpojení stolního stojanu od TV

Pokyny pro montáž vašeho modelu televizoru na nástěnný držák najdete na této webové adrese: www.sony.eu/tv/wall-mount-bracket-manual

Řešení problémů

Abyste software svého TV udržovali aktuální, je nezbytné stáhnout nejnovější softwarové informace prostřednictvím systému digitálního vysílání nebo internetu a aktualizovat software. Chcete-li zahájit aktualizaci softwaru, vyberte možnost [Aktualiz. nyní]. LED kontrolka bude během aktualizace softwaru blikat bíle. Během aktualizace softwaru neodpojujte napájecí kabel. Pokud byste tak učinili, nemusela by být aktualizace softwaru zcela dokončena, což by mohlo způsobit poruchu softwaru. Aktualizace softwaru mohou trvat až 30 minut. Pokud nechcete aktualizovat software automaticky, stiskněte tlačítko HOME a zvolte možnost [Nápověda] → [Aktualizace systémového softwaru] → [Automatické stahování softwaru] → [Vyp].

Když odpojíte TV a znovu jej zapojíte, je možné, že TV nebude možné nějakou dobu zapnout, i když stiskněte tlačítko napájení na dálkovém ovládání nebo na TV, protože inicializace systému nějakou dobu trvá. Počkejte zhruba 10 až 20 sekund, potom operaci zopakujte.

Když bliká osvětlení LED červeně, spočítejte, kolikrát zabliká (časový interval je 3 sekundy).

Pokud LED kontrolka bliká červeně, resetujte televizor odpojením od zdroje napájení po dobu dvou minut, potom televizor zapněte. Pokud problém přetrvává, obratte se na svého prodejce nebo na servisní středisko Sony a uvedte, kolikrát Osvětlení LED červeně blikla (interval je tři sekundy). Odpojte napájecí kabel a informujte svého prodejce nebo servisní centrum Sony.

Když osvětlení LED nebliká, zkontrolujte následující položky v tabulkách.

Můžete také nahlédnout do části [Řešení problémů] v Uživatelské příručce nebo provést vlastní diagnostiku zvolením možnosti [Nápověda] → [Diagnostika]. Pokud bude problém přetrvávat, nechte televizor opravit kvalifikovanými pracovníky servisu.

Problémy a řešení

Žádný obraz (tmavá obrazovka) a žádný zvuk.

• Zkontrolujte anténní/kabelové připojení.
• Připojte TV ke zdroji napájení a stiskněte ⏻ na TV nebo na dálkovém ovládání.

Některé programy nelze naladit.

• Zkontrolujte anténní/kabelové připojení.
• Satelitní kabel může být zkratován, nebo mohou být závady v připojení kabelu. Prosím vypněte televizor pomocí síť ového vypínače Zap/Vyp, zkontrolujte kabel i připojení a pak TV znovu zapněte.
• Zadaný kmitočet je mimo rozsah. Poradte se prosím s poskytovatelem vašeho satelitního vysílání.

Nebyly nalezeny žádné služby (programy) kabelové televize.

• Zkontrolujte připojení kabelu nebo konfiguraci ladění.
• Zkuste spustit [Digitální automatické ladění] zvolením možnosti [Pozemní] namísto možnosti [Kabelové].

Dálkové ovládání nefunguje.

• Vyměňte baterie.

Zapomněli jste heslo funkce [Rodičovský zámek].

- Zadejte PIN kód 9999. (PIN kód 9999 je vždy přijat.)

Panel televizoru se zahřívá.

• Když je televizor používán delší dobu, panel se zahřeje.
  Na dotek může být horký.

Pokud je TV zablokován, je prázdná obrazovka nebo nereaguje na tlačítka na TV nebo dálkovém ovládání.

- Provedte jednoduchý restart televizoru odpojením napájecí síťové šňůry na dobu dvou minut a pak ji znovu zapojte.

Na televizoru nelze najít tlačítka ⏻, CH+/-, ∠+/-, ➡ a TV.

- Umístění tlačítek na televizoru je uvedeno na obrázku níže.

Zadní část televizoru

CH+ CH- TV

Je zapnuto osvětlení LED.

- Pokud nechcete, aby se rozsvěcelo osvětlení LED, můžete ho vypnout. Stiskněte HOME, potom zvolte [Nastavení] → [Osvětlení LED] → [Vyp].

SONY

Připojení k bezdrátovému routeru prostřednictvím WPS (Wi-Fi Protected Setup) není možné.

- Pokud používáte zabezpečení WEP, zvolte [Jednoduchý] → [Wi-Fi] → [Připojit pomocí seznamu sítí]. Potom zvolte název sítě (SSID), ke které se chcete připojit.

V sítovém nastavení nelze najít název požadované sítě.

- Zvolte [[Ruční zadání]] a stisknutím tlačítka zadejte název sítě.

Specifikace

Systém

Typ panelu

Analogové: V závislosti na volbě země/oblasti:

B/G, D/K, L, I

Digitální: nahlédněte do Uživatelské příručky.

Výběr kanálů

Analogové: UHF/VHF/kabelové, V závislosti na volbě země/oblasti.

Digitální: UHF/VHF/kabelové, V závislosti na volbě země/oblasti.

Satelit: mezifrekvenční kmitočet 950-2 150 MHz

Zvukový výstup

10 W + 10 W

Bezdrátová technologie

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac nemusí být k dispozici v závislosti na zemích/oblastech.)

Verze Bluetooth 4.1

Vstupní/Výstupní konektory jack

Anténní kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa

Konektor typ F (zásuvka), IEC169-24, 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz,

Rozvod jediným kabelem EN50494.

↔ /→ AV1

21pinový konektor typu scart (standard CENELEC)

včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu.

Video vstup (běžný konektor phono se vstupem Y)

HDMI IN 1, 2, 3, 4 (podpora rozlišení 4K)

Video (2D):

4096 × 2160p (50, 60 Hz) ^*1 ^2 , 4096 × 2160p

*1 YCbCr 4:2:0 / pouze 8bitový

*2 Při vstupu 4096 × 2160p se zobrazí 3840 × 2160p

Video (3D) (Pouze modely kompatibilní s 3D):

Audio: 5,1 kanálové lineární PCM: 32, 44,1, 48,

88,2, 96, 176,4 a 192 kHz, 16, 20 a 24 bitů, Dolby

Digital a DTS

ARC (Audio Return Channel) (pouze port HDMI

IN 4)

MHL (HDMI IN 2)

Video (2D):

* Při vstupu 4096 × 2160p se zobrazí 3840 × 2160p

Video (3D) (Pouze modely kompatibilní s 3D):

Audio: 5,1 kanálové lineární PCM: 32, 44,1, 48,

88,2, 96, 176,4 a 192 kHz, 16, 20 a 24 bitů, Dolby

Digital a DTS

Digitální optický konektor jack (dvoukanálový

lineární PCM, Dolby Digital, DTS)

AUDIO OUT, Ⓞ (stereofonní mini konektor)

Port pro USB zařízení (3USB HDD zařízení

pro funkci nahrávání)

USB porty 1 a 2 podporují vysokorychlostní USB

(USB 2.0).

USB port 3 podporuje super rychlé USB (USB 3.0).

Slot CAM (modul podmíněného přístupu)

Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.)

Ostatní

Volitelné příslušenství

Dálkové ovládání Touchpad: RMF-TX100E

(KD-49/43X830xC)

Nástěnný držák: SU-WL450 (KD-65/55X850xC,

KD-49/43X830xC)

Aktivní 3D brýle: TDG-BT500A (Pouze modely

kompatibilní s 3D)

Provozní teplota

0^ - 40^

Provozní vlhkost

Relativní vlhkost 10 % - 80 % (nekondenzující)

Napájení a jiné

Požadavky na napájení

Napájecí napětí: 220 V - 240 V AC, 50 Hz

Třída energetické účinnosti

KD-75X850xC / FW-75X8570C: B

KD-65X850xC / FW-65X8570C: A

KD-55X850xC / FW-55X8570C: A

Velikost obrazovky (úhlopříčka) (Přibl.)

KD-75X850xC / FW-75X8570C:

75 palců / 189,3 cm

KD-65X850xC / FW-65X8570C:

65 palcü / 163,9 cm

KD-55X850xC / FW-55X8570C:

55 palců / 138,8 cm

v režimu [Standardní]

KD-75X850xC / FW-75X8570C: 230 W

KD-65X850xC / FW-65X8570C: 149 W

KD-55X850xC / FW-55X8570C: 115 W

Průměrná roční spotřeba energie ^4

KD-75X850xC / FW-75X8570C: 319 kWh

KD-65X850xC / FW-65X8570C: 207 kWh

KD-55X850xC / FW-55X8570C: 160 kWh

Spotřeba energie v pohotovostním režimu*2*3

0,5 W (27 W v režimu aktualizace softwaru/EPG)

Rozlišení obrazu

3 840 bodů (vodorovně) × 2 160 řádků (svisle)

Vlastnosti výstupu

USB 1/2: 5 V, MAX. 500 mA

USB 3: 5 V, MAX. 900 mA

MHL (HDMI IN 2): 5 V, MAX. 1,5 A

Rozměry (Přibl.) (š × v × h)

se stolním stojanem

KD-75X850xC: 167,5 × 101,9 × 32,3 cm

KD-65X850xC: 145,3 × 89,2 × 26,5 cm

KD-55X850xC: 123,6 × 75,9 × 22,2 cm

KD-49X830xC: 109,3 × 67,9 × 20,1 cm

KD-43X830xC: 96,1 × 60,4 × 18,9 cm

bez stolního stojanu

KD-75X850xC: 167,5 × 97,0 × 7,9 cm

KD-65X850xC: 145,3 × 84,4 × 7,8 cm

KD-55X850xC: 123,6 × 72,2 × 6,0 cm

KD-49X830xC: 109,3 × 64,3 × 6,0 cm

KD-43X830xC: 96,1 × 56,8 × 6,0 cm

Hmotnost (Přibl.)

se stolním stojanem

KD-75X850xC: 36,3 kg

KD-65X850xC: 25,5 kg

bez stolního stojanu

KD-75X850xC: 34,8 kg

KD-65X850xC: 24,1 kg

KD-55X850xC: 19,9 kg

KD-49X830xC: 14,4 kg

KD-43X830xC: 11,8 kg

*1 Spotřeba energie za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru.

*2 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

*3 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.

*4 Pouze pro omezené oblasti/země/modely televizoru.

Poznámka

• Symbol „x“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.
• Náhražku karty ze slotu CAM (modul podmíněného přístupu) televizoru vyjímejte pouze tehdy, chcete-li do slotu CAM vložit kartu Smart.
• Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě.
• Vzhled a specifikace se mohou změnit bez předchozího upozornění.
• Tento televizor obsahuje MHL 3.

Poznámky k funkcím digitální televize

• Všechny funkce související s digitální televizí (DUBudou fungovat pouze v zemích nebo oblastech, ve kterých jsou šířeny signály digitálního pozemního vysílání DVB-T/DVB-T2 (MPEG-2 a H.264/MPEG-4 AVC), nebo kde je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/MPEG-4 AVC). Oveřte si laskavě u svého místního prodejce, zda v místě, kde žijete, lze přijímat signál DVB-T/DVB-T2, nebo se zeptejte svého poskytovatele kabelového vysílání, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.
• Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.
• Přestože televizor splňuje specifikace DVB-T/DVB-T2 a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T/DVB-T2 a kabelovým DVB-C digitálním vysíláním.
• Některé funkce digitální televize nemusí být v některých zemích/oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně.

Informace o obchodních značkách

• Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.
• Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Dolby a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.
• „BRAVIA“ a jsou vbehodní značky Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou bud’ registrované obchodní známky nebo obchodní známky společnosti Gracenote ve Spojených státech a/nebo jiných zemích.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast a Wi-Fi Protected Setup jsou ochranné známky nebo registrované ochranné známky společnosti Wi-Fi Alliance.
• MHL, Mobile High-Definition Link a logo MHL jsou obchodní známky nebo registrované obchodní známky společnosti MHL Licencováno, LLC.
• Informace o patentech DTS naleznete na stránce http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol a DTS spolu se symbolem jsou registrované obchodní známky společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014

• Slovní značka a loga Bluetooth® jsou majetkem společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.

• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.

• TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích.
• Logo USB-IF SuperSpeed USB Trident je registrovaná ochranná známka společnosti USB Implementers Forum, Inc. SS

Pro modely vybavené dálkovým ovládáním Touchpad:

- Značka N Mark je obchodní známka nebo registrovaná obchodní známka společnosti NFC Forum, Inc. ve Spojených státech a jiných zemích.

Obsah

DÔLEŽITÉ UPOZORNENIE ..... 2

Ovládacie prvky a indikátory .....6

Vstupy a výstupy 7

Používanie dialkového ovládača ..... 9

Opis ovládacích prvkov dialkového ovládača ....9

Používanie dialkového ovládača touchpad 11

Spustenie dial'kového ovládača touchpad Úvod/Kurz 11

Pripojenie d'alších zariadení .....11

Montáž TV prijímača na stenu .....15

Technické parametre ..... 18

Úvod

Poznámka k bezdrôtovému signálu

Informácie o bezpečnosti

VAROVANIE

Montážna konzola na stenu

— SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

Priemer a dížka skrutky závisia od modelu konzoly na montáž na stenu.

Ovládacie prvky a indikátory

1 2 3 4 5 CH+ CH- TV

5 7 (Vstup RF)
Pripojte ku káblovému rozvodu alebo anténe.
6 (Satelitný vstup)

Používanie dialkového ovládača

Opis ovládacích prvkov dialkového ovládača

IR (infračervené) Dialkové ovládanie Dialkový ovládač touchpad

SYNC MENU DIGITAL / TV ANALOG, RADIO FORBALL 1 2 3 del 4 sh 5° Id 6 mmol 7 Part 8 Tm 9 %l EXIT 0 _ NETFLIX HELP ACTION MENU GUIDE TRACK DISCOVER FROG AUDIO TITLE LIST 1 2 3 del 4 5 6 7 8 9 %l 5 6 7

Pre modely dodávané s dialkovým ovládačom touchpad.

8 1 ACTION MENU 4 BACK DISCOVER HOME 9 4 5 PROG - 10 SONY

1 → ( V ý b e r v s t u pFOOTBALLZ¹ m r a z i t t e x

V režime TV: Zobrazenie a vol'ba zdroja vstupu.

( Pohotovostný režim TV prijímača)

2 Tlačidlá s číslami

EXIT

Zmena formátu obrazovky.

7 ◀◀/▶/▶▶/◀◀/■/▶▶/■

Používanie dialkového ovládača touchpad

Ak chcete párovat, postupujte podl'a pokynov na obrazovke párovania.

Obrazovku párovania možno zobrazit podržaním tlačidla → na televíznom prijímači po dobu 5 sekúnd alebo výberom položiek [Nastavenia] – [Nastavenia dialkového ovládača touchpad] – [Párovanie dialkového ovládača touchpad].

Spustenie dialkového ovládača touchpad Úvod/Kurz

1 Stlačte tlačidlo HOME.

ALTERNING BACK UNCOVEN

2 Vyberte položky [Nastavenia] - [Nastavenia dialkového ovládača touchpad] - [Spustenie predstavenia/kurzu].

Pripojenie d'alších zariadení

* Pripojte, len ked' používate režim dvojitého tunera.

Zariadenie MHL Používajte schválený kábel MHL s logom MHL (nedodáva sa)

KD-49/43X830xC

Zariadenie MHL Používajte schválený kábel MHL s logom MHL (nedodáva sa)

Montáž TV prijímača na stenu

- Odskrutkované skrutky uložte na bezpečnom mieste mimo dosahu detí.

Ak bliká červená svetelná kontrolka LED, televízor resetujte tak, že napájací kábel odpojíte na dve minúty a potom televízor znova zapnite.

Dialkový ovládač nefunguje.

• Vymeňte batérie.

Zabudnuté heslo [Rodičovský zámok].

- Zadajte kód PIN 9999. (Kód PIN 9999 bude prijatý vždy.)

- Vykonajte jednoduché resetovanie TV prijímača odpojením napájacieho kábla na dve minúty. Potom kábel znova pripojte.

Analogový: UHF/VHF/káblový v závislosti od zvolenej krajiny/oblasti.

Vstupné a výstupné konektory

Kábel antény

75 Ohmov, externý konektor pre VHF/UHF

Satelitná anténa

Konektor samica typu F IEC169-24, 75 Ohmov. DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Káblový rozvod EN50494.

↔ /→ AV1

21-kontaktový konektor Scart (norma CENELEC) vrátane vstupu audio/video, vstupu RGB a výstupu TV audio/video.

/

COMPONENT

YP _B PR (Komponentné video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Vstup Audio (kolíkové konektory)

AV2

Dialkový ovládač touchpad: RMF-TX100E

(KD-49/43X830xC)

Montážna konzola na stenu: SU-WL450

(KD-65/55X850xC, KD-49/43X830xC)

Bezdrôtový subwoofer: SWF-BR100

MHL kábel: DLC-MC10, DLC-MC20, DLC-MC30

10 % - 80 % RH (nekondenzovaná)

Napájanie a iné

v režime [Štandardný]

KD-75X850xC / FW-75X8570C: 230 W

KD-65X850xC / FW-65X8570C: 149 W

KD-55X850xC / FW-55X8570C: 115 W

vrátane stolového stojana

KD-75X850xC: 167,5 × 101,9 × 32,3 cm

KD-65X850xC: 145,3 × 89,2 × 26,5 cm

KD-55X850xC: 123,6 × 75,9 × 22,2 cm

KD-49X830xC: 109,3 × 67,9 × 20,1 cm

KD-43X830xC: 96,1 × 60,4 × 18,9 cm

bez stolového stojana

KD-75X850xC: 167,5 × 97,0 × 7,9 cm

KD-65X850xC: 145,3 × 84,4 × 7,8 cm

KD-55X850xC: 123,6 × 72,2 × 6,0 cm

KD-49X830xC: 109,3 × 64,3 × 6,0 cm

KD-43X830xC: 96,1 × 56,8 × 6,0 cm

Hmotnost (Približne)

vrátane stolového stojana

KD-75X850xC: 36,3 kg

KD-65X850xC: 25,5 kg

- Tento TV prijímač disponuje rozhraním MHL 3.

- DiSEqC™ je ochranná známka spoločnosti EUTELSAT.

Tento TV prijímač podporuje DiSEqC 1.0. Tento TV prijímač nie je určený pre kontrolné motorizované antény.

Pre modely dodávané s dialkovým ovládačom touchpad:
