Typ produktu	Telewizor LED 4K
Marka	Sony
Model	KD55X8509C
Rozmiar ekranu	55 cali (138,8 cm)
Rozdzielczość	3 840 x 2 160 pikseli (4K UHD)
Podświetlenie	LED
Tuner cyfrowy	DVB-T/T2/C/S/S2
Moc dźwięku	10 W + 10 W
Zasilanie	220-240 V AC, 50 Hz
Pobór mocy (Standard)	115 W
Pobór mocy (Czuwanie)	0,5 W
Klasa energetyczna	A
Waga z podstawą	21,0 kg
Waga bez podstawy	19,9 kg
Wymiary z podstawą (S x W x G)	123,6 x 75,9 x 22,2 cm
Wymiary bez podstawy (S x W x G)	123,6 x 72,2 x 6,0 cm
Łączność	4 x HDMI, 3 x USB, LAN, Wi-Fi, Bluetooth, MHL
Główne funkcje	Smart TV, Przewodnik programowy, Nagrywanie USB, Tryb piłki nożnej, 3D
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką, unikać rozpuszczalników
Bezpieczeństwo	Montaż ścienny przez profesjonalistę, wymagana przestrzeń wentylacyjna
Części zamienne i naprawialność	Uchwyt ścienny SU-WL450, dotykowy pilot RMF-TX100E

Często zadawane pytania - KD55X8509C SONY

Jak podłączyć urządzenie HDMI?

Użyj kabla HDMI, aby podłączyć urządzenie do jednego z gniazd HDMI IN (1, 2, 3 lub 4). Aby skorzystać z funkcji Audio Return Channel (ARC), użyj gniazda HDMI IN 4. Następnie naciśnij przycisk ↔ (Wybór wejścia), aby wybrać odpowiednie źródło.

Co zrobić, jeśli ekran pozostaje czarny?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko działa. Naciśnij przycisk ⏻ na telewizorze lub pilocie, aby włączyć urządzenie. Jeśli problem nie ustąpi, odłącz przewód zasilający na dwie minuty, a następnie podłącz go ponownie.

Jak zaktualizować oprogramowanie telewizora?

Upewnij się, że telewizor jest podłączony do Internetu. Naciśnij HOME, następnie wybierz [Pomoc] → [Aktualizacja oprogramowania systemu] → [Automatyczne pobieranie oprogramowania], aby włączyć automatyczne aktualizacje. Możesz również uruchomić aktualizację ręczną przez [Aktualizacja ręczna] w menu Pomoc.

Pilot nie działa, co robić?

Wymień baterie, zwracając uwagę na biegunowość. Jeśli problem nie ustąpi, sprawdź, czy żadna przeszkoda nie blokuje czujnika pilota na telewizorze. W przypadku pilota dotykowego upewnij się, że jest sparowany z telewizorem (zobacz [Ustawienia] → [Ustawienia pilota dotykowego] → [Paruj]).

Jak wyczyścić ekran telewizora?

Przed czyszczeniem odłącz przewód zasilający. Użyj miękkiej, suchej ściereczki do usunięcia kurzu. W przypadku uporczywych plam lekko zwilż ściereczkę rozcieńczonym łagodnym detergentem. Nigdy nie rozpylaj płynu bezpośrednio na ekran i nie używaj rozpuszczalników, takich jak alkohol czy benzyna.

Czy mogę zamontować telewizor na ścianie?

Tak, użyj uchwytu ściennego SU-WL450 (nie dołączony). Firma Sony zaleca powierzenie montażu wykwalifikowanemu instalatorowi. Zachowaj odstępy wentylacyjne: co najmniej 10 cm wokół telewizora. Postępuj zgodnie z instrukcjami uchwytu ściennego.

Co zrobić, jeśli obraz jest rozmazany?

Sprawdź jakość sygnału (antena lub kabel). Upewnij się, że rozdzielczość źródła jest odpowiednia dla telewizora. Przejdź do ustawień obrazu przez HOME → [Ustawienia] → [Wyświetlanie] i dostosuj opcje, takie jak ostrość lub tryb obrazu.

Jak włączyć napisy?

Naciśnij przycisk NAPISY (lub SUBTITLE) na pilocie, aby włączyć lub wyłączyć napisy. Możesz je również skonfigurować w menu [Ustawienia] → [Wyświetlanie] → [Napisy].

Jak korzystać z funkcji nagrywania USB?

Podłącz dysk twardy USB (zgodny z HDD REC) do gniazda USB 3 (oznaczonego HDD REC). Naciśnij przycisk REC na pilocie, aby nagrać bieżący program. Funkcja HDD REC będzie dostępna po aktualizacji oprogramowania w 2015 roku.

Co zrobić, jeśli zapomniałem hasła kontroli rodzicielskiej?

Domyślny kod PIN to 9999. Ten kod jest zawsze akceptowany do odblokowania ustawień rodzicielskich. Jeśli zmieniłeś kod, użyj kodu 9999, aby go zresetować.

INSTRUKCJA OBSŁUGI KD55X8509C SONY

Informacje dotyczące bezpieczeństwa....3

Środki ostrożności .....5

Podzespoły i elementy sterowania.....7

Elementy sterowania i wskaźniki .....7

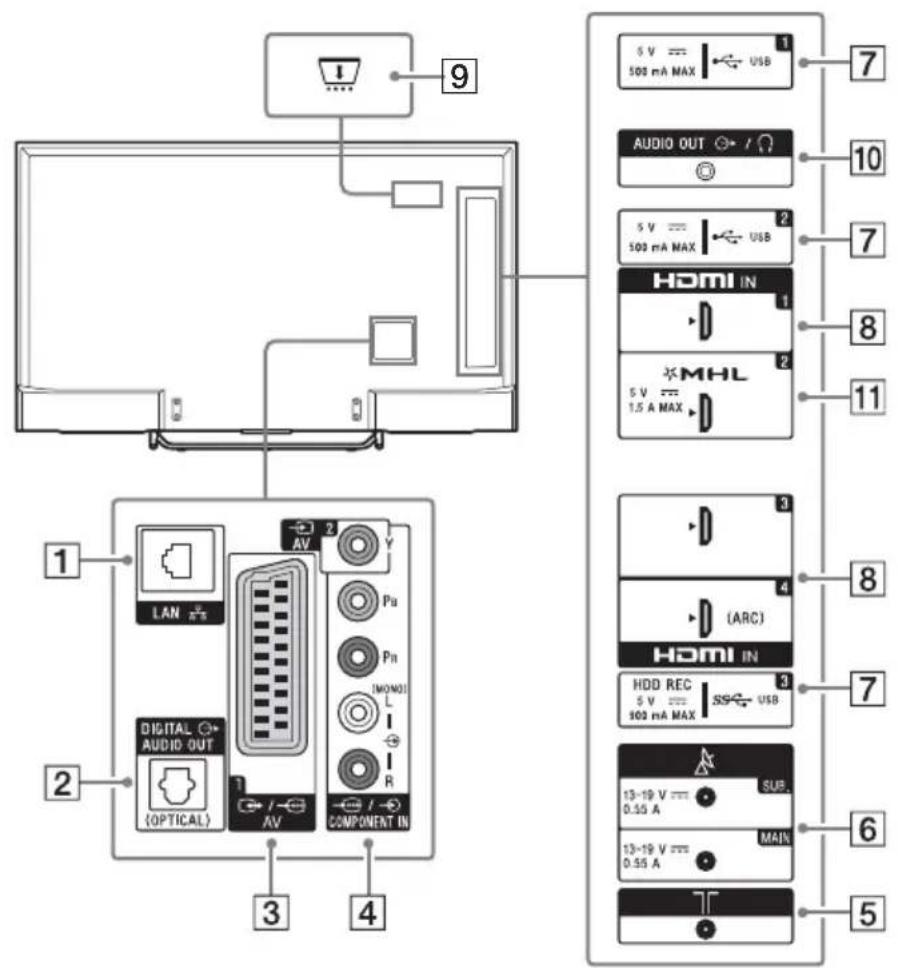

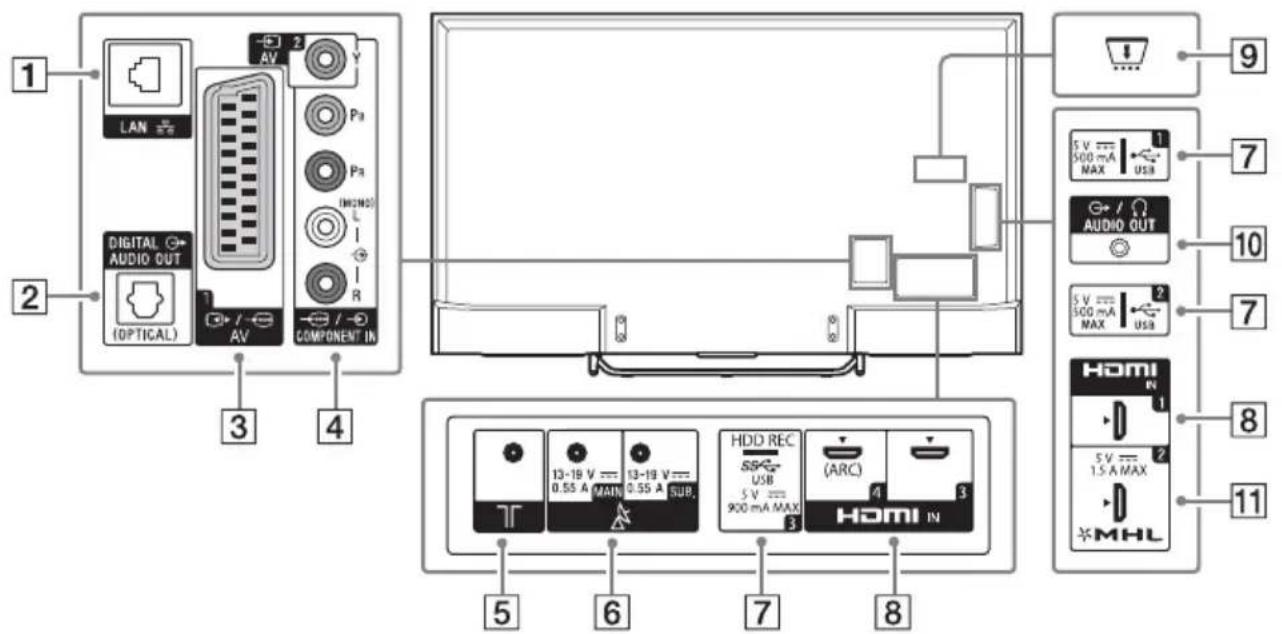

Wejścia i wyjścia ....8

Korzystanie z pilota ..... 10

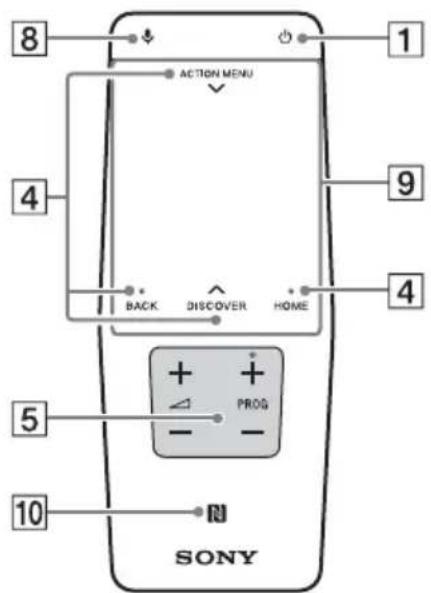

Opis pilota 10

Używanie panelu dotyk. zdalnego ster....12

Uruchamianie samouczka/wprowadzenia dotyczącego panelu dotyk. zdalnego ster.

Podłączanie innych urządzeń ..... 12

Montaż telewizora na ścianie ..... 16

Rozwiązywanie problemów .....18

Problemy i rozwiązania ..... 18

Dane techniczne ..... 19

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Uwaga

• Przed użyciem telewizora należy przeczytać „Informacje dotyczące bezpieczeństwa" (strona 3).
• Zdjęcia i ilustracje użyte w Przewodniku uruchamiania i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego wygłądu produktu.
• Znak „x” widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem TV.

Lokalizacja etykiety identyfikacyjnej

Etykiety dotyczące numeru modelu, daty produkcji (rok i miesiąc) oraz specyfikacji elektrycznej znajdują się z tyłu telewizora lub opakowania.

OSTRZEŻENIE

ABY UNIKNAĆ RYZYKA POŻARU, ŚWIECZKI I INNE ŻRÓDŁA OTWARTEGO OGNIA NALEŻY ZAWSZE UTRZYMYWAĆ Z DALA OD PRODUKTU.

WAŻNA UWAGA

Nadzór nad dystrybucją na terytorium RP : Sony Europe Limited,

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji.

Uwaga dotycząca sygnału cyfrowego

Niniejszym Sony Corporation oświadcza, że to urządzenie jest zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami Dyrektywy 1999/5/WE. Szczegółowe informacje znaleźć można pod następującym adresem URL:

http://www.compliance.sony.de/ Informacja dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywy UE.

Z systemu bezprzewodowego telewizora można korzystać w następujących krajach:

Urządzenie może być używane w innych krajach poza Europa.

Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE

Nie wolno narażać baterii na działanie zbyt wysokich temperatur przez ekspozycję na słońce, ogień itd.

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw telewizor na stabilnej, równej powierzchni tak, aby uniknąć ryzyka jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia telewizora.
• Zainstaluj telewizor w miejscu, w którym nie może być pociągnięty, popchnięty lub przewrócony.
• Montaż odbiornika na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:

Uchwyt ścienny — SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

- Podczas montażu uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej uchwytu ściennego.

Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego.

Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

8 mm - 12 mm Śruba Uchwyt scienny Pokrywa tylna telewizora

Transport

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.
• Przenosząc telewizor w rękach, należy go złapać tak, jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.
• Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej
• Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację.

Instalacja na ścianie

10 cm 30 cm 10 cm 10 cm

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

Instalacja na podstawie

10 cm 30 cm 10 cm 6 cm

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

• Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:
  — Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.
  — Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce.
  — Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.

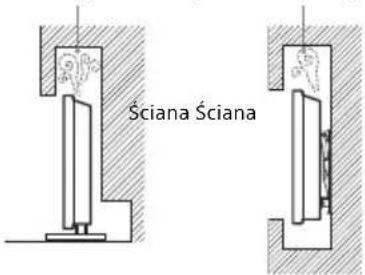

  — Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Ściana Ściana

Przewód zasilający

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:

— Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców.
- Wtyczka powinna być całkowicie włóżona do gniazda sieciowego.
— Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220-240 V AC.
— W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód.
- Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV należy wyjąć wtyczkę przewodu zasilającego z gniazdka.
— Przewód zasilający powinien znajdować się z dala od źródeł ciepła.
— Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Uwaga

• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
• Nie należy przerabiać przewodu zasilającego.
• Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć za sam przewód.
• Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

Niedozwolone użycie

Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezasosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała.

Miejsce:

• Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu.
• Telewizor znajdujący się w szatni jacuzzi albo łaźni publicznej może zostać uszkodzony przez unoszące się w powietrzu cząsteczki siarki i inne.

• Aby zapewnić najlepszą jakość obrazu, nie należy wystawiać ekranu na bezpośrednie oświetlenie lub działanie promieni słonecznych.
• Nie przenoś urządzenia z zimnego do ciepłego pomieszczenia. Gwałtowna zmiana temperatury może powodować skraplanie wilgoci. Może to pogorszyć jakość obrazu na telewizorze lub kolorów. W takiej sytuacji przed włączeniem telewizora należy poczekać na całkowite odparowanie wilgoci.

Warunki:

- Nie należy umieszczac telewizora w miejscach gorących, wilgotnych lub nadmiernie zapyłonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.

- Nie wolno umieszczac telewizora w miejscach wilgotnych lub zakurzonych oraz miejscach wypełnionych oleistym dymem lub parą (w pobliżu płyt kuchennych lub nawilżaczy). Może to spowodować pożar, porażenie prądem lub odkształcenia obudowy.

- Nie należy instalować telewizora w miejscach narażonych na działanie wyższych temperatur, takich jak miejsca bezpośrednio oświetlane przez promienie słońca, położone w pobliżu grzejnika lub czy urządzeń grzewczych. W takich warunkach może dojść do przegrzania telewizora, a w konsekwencji do zdeformowania obudowy i/lub awarii samego urządzenia.

Okoliczności:

- Odbiornika TV nie należy dotykać mokrymi rękoma, przy zdjętej obudowie lub z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy.

- Nie wolno instalować telewizora tak, aby jego obudowa wystawała na otwartą przestrzeń. Może to powodować uderzanie w telewizor przez osoby lub przedmioty oraz doprowadzić do jego uszkodzenia.

Kawałki szkła lub uszkodzenia:

• W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.
• W przypadku pęknięcia powierzchni ekranu lub obudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Niezastosowanie się do powyższego zalecenia może spowodować porażenie prądem elektrycznym.

Gdy odbiornik TV nie jest używany

• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
• Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
• Niektore odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienia ich w trybie gotowości.

Zalecenia dot. bezpieczeństwa dzieci

• Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.
• Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia.

Co robić w przypadku wystąpienia problemów...

W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego.

Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta.

W przypadku:

— Uszkodzenia przewodu zasilającego.
— Gniazd sieciowych słabo trzymających wtyczkę.
— Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy.
— Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych.

Informacje o temperaturze monitora LCD

Gdy monitor LCD jest używany przez dłuższy czas może dojść do rozgrzania się miejsc wokół panelu. Po dotknięciu dłonią tych miejsc możesz poczuć, że są gorące.

Środki ostrożności

Oglądanie telewizji

• Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu.

(Tylko zgodne modele z funkcją 3D)

• Podczas oglądania wideo 3D lub korzystania ze stereoskopowych gier 3D niektóre osoby mogą odczuwać dyskomfort (np. przemeczenie wzroku, zmęczenie lub nudności). Firma Sony zaleca wszystkim użytkownikom regularne przerwy podczas oglądania obrazu 3D lub grania w stereoskopowe gry 3D. Długość i częstotliwość przerw zależy od konkretnej osoby. Każdy musi sam zdecydować, co jest dla niego najlepsze. W razie poczucia dyskomfortu należy przerwać oglądanie wideo 3D oraz granie w stereoskopowe gry 3D, aż dyskomfort minie. W razie potrzeby należy skorzystać z porady lekarza. Należy również zapoznać się z (i) instrukcją obsługi wszelkich innych urządzeń lub nośników używanych z telewizorem, (ii) najnowszymi informacjami na naszej stronie internetowej (www.sony.eu/support). Wzrok młodych dzieci (zwłaszcza do szóstego roku życia) cały czas rozwija się. Przed oglądaniem wideo 3D lub graniem w stereoskopowe gry 3D przez dzieci należy skontaktować się z lekarzem (np. pediatrą lub okulistą). Rodzice powinni zwracać uwagę na to, czy małe dzieci przestrzegają powyższych zaleceń.
• Nie używaj, nie przechowuj ani nie pozostawiaj okularów 3D w miejscach o wysokiej temperaturze, np. w bezpośrednim świetle słonecznym albo w nagrzanych stońcem samochodach.

Ekran LCD

• Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawiać się czarne płamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.
• Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu LCD.
• Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.
• Długotrwałe wyświetlanie obrazów nieruchomoch może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.
• Ekran LCD zawiera niewielką ilość ciekłych kryształów. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

Obchodzenie się z powierzchnią ekranu/obudową odbiornika TV i ich czyszczenie

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.

• Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
• Nie wolno spryskiwać odbiornika TV wodą ani detergentem. Ciecz może przedostać się przez spód ekranu lub elementy zewnętrzne do środka odbiornika i spowodować jego uszkodzenie.

• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
• Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy pod telewizor.

Urządzenia dodatkowe

• W pobliżu odbiornika TV nie należy umieszcać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
• To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami zawartymi w dyrektywie EMC przy założeniu, że używany jest kabel o długości 3 metrów lub krótszy.

Zalecenie dotyczące wtyku typu F

Długość części przewodu wewnętrznego wystającej z części połączeniowej nie może przekraczać 1,5 mm.

(rysunek przedstawiający wtyk typu F)

Funkcje komunikacji bezprzewodowej

• Urządzenia nie należy używać w pobliżu sprzętu medycznego (rozruszników serca itd.). W przeciwnym wypadku sprzęt medyczny może nie działać prawidłowo.
• To urządzenie wysyła i odbiera sygnał zakodowany. Tym niemniej należy dbać o to, aby nie został on przechwycony przez niepowołane osoby. Nie ponosimy odpowiedzialności za ewentualne problemy wynikające z takich zdarzeń.

Zalecenie dotyczące obsługi pilota

• Przy wkładaniu baterii do pilota zachować właściwą biegunowość.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Zużyte baterie należy utylizować w sposób nieszkołdiwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy klaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

Utylizacja telewizora

Pozbywanie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki

sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol umieszczony na baterii lub na jej opakowaniu oznacza, że nie może być ona traktowana jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytem spręcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Podzespoły i elementy sterowania

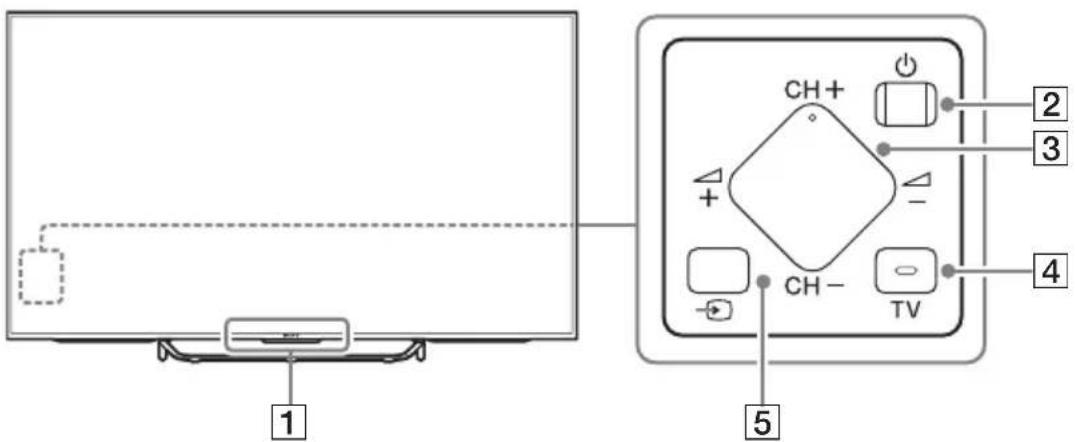

Elementy sterowania i wskaźniki

1 2 3 4 5 CH+ CH- TV

1 Czujnik zdalnego sterowania ^1 /Czujnik światła ^1 / Dioda LED / Transmiter synchronizacji 3D ^4*3

Diody podświetlające są włączone lub migają zgodnie z aktualnym stanem TV.

• Biały
  W czasie włączania telewizora/trybu wyłączenia obrazu/aktualizacji oprogramowania itp.
• Niebiesko-zielony W czasie podłączania bezprzewodowo urządzenia przenośnego.
• Różowy ^2 Tryb nagrywania.
  • Bursztynowy Czas jest ustawiony.

2 ⏻ (Włącznik)

3 CH +/- (Programy) △ +/- (Głośność)

4 TV Wybór kanału TV lub sygnału z innej aplikacji.

5 → (Wybór wejścia)

Wyświetl i wybierz źródło sygnału wejściowego.

*1 Nie umieszczaj żadnych przedmiotów w pobliżu czujnika.
*2 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.
*3 Tylko zgodne modele z funkcją 3D.

Wejścia i wyjścia

KD-75/65/55X850xC

1 LAN 2 DIGITAL ○+ AUDIO OUT (OPTICAL) 3 4 5 6 7 8 9 10 11 S V 1 500 mA MAX USB A/DVD OUT S V 2 500 mA MAX USB HOMI IN 13-19 V 0.55 A MAIN 13-19 V 0.55 A SUB. HDD REC USB 5 V 900 mA MAX (ARC) 3 4 5 6 7 8 HOMI IN 5V 1.5 A MAX *MHL

KD-49/43X830xC

9 1 LAN DIGITAL AUDIO OUT (OPTICAL) AV COMPONENT IN 2 3 4 5 6 7 8 HDMI IN (ARC) HDMI IN SS USB 5 V 500 mA MAX USB S V 500 mA MAX USB S V 500 mA MAX USB MHL 1.5 A MAX S V 1.5 A MAX AUDIO OUT / USB 7 10 7 8 11 3 4 8 7 Sub 13-19 V 0.55 A 13-19 V 0.55 A MAIN T

1 LAN

- Połącz za pomocą kabla SCART. Po podłączeniu dekodera analogowego tuner TV przesyła zakodowany sygnał do dekodera, a dekoder odkodowuje go przed wyświetlieniem obrazu.

4 AV 2, →/→ COMPONENT IN

- W przypadku złącza zespolonego: Użyj AV 2 i (L/R) z →/COMPONENT IN*1.

- W przypadku złącza komponentowego: Użyj Y, PB, PR, i → (L/R).

5 (Wejście RF)

Podłącz antenę lub przewód telewizji kablowej.

6 (Wejście satelitarne)

Podłącz antenę satelitarną.

7 USB 1/2, USB3(HDD REC) ^2*3

- Podłączenie dużego urządzenia USB może zakłócić pracę innych podłączonych urządzeń w pobliżu. - Duże urządzenia USB należy podłączać do złącza USB 1.

8 HDMI IN 1/3/4

- W przypadku podłączania cyfrowego systemu audio zgodnego z technologią kanału zwrotnego audio należy użyć złącza HDMI IN 4. W innych przypadkach należy użyć złącza DIGITAL AUDIO OUT (OPTICAL).

9 CAM (Moduł warunkowego dostępu)

• Zapewnia dostęp do płatnych usług TV. Szczegóły zawarto w instrukcji obsługi modułu CAM.
• Karty smart card nie należy bezpośrednio podłączać do złącza TV CAM. Kartę należy najpierw umieścić w module warunkowego dostępu dostarczonym przez autoryzowanego dystrybutora.
• Moduły CAM nie są obsługiwane w niektórych krajach/obszarach. Szczegółowych informacji udzielają autoryzowani dystrybutorzy.

- Komunikat CAM może zostać wyświetlony po wybraniu programu cyfrowego po zakończeniu korzystania z funkcji przeglądania filmów w internecie.

10 AUDIO OUT

- Aby dźwięk z telewizora odtwarzać za pomocą podłączonego sprzętu audio, naciśnij przycisk HOME. Wybierz pozycje [Ustawienia] → [Dźwięk] → [Wyście słuchawkowe/audio] wskaż żądaną pozycję.

11 HDMI IN 2/MHL

- Urządzenie MHL (Mobile High-definition Link) można podłączyć za pomocą kabla MHL zapewniającego jakość HD.

*1 Urządzenia monofoniczne należy podłączać do złącza audio L (MONO).
*2 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.
*3 Funkcja HDD REC będzie dostępna do końca roku 2015. Użytkownicy otrzymają funkcję HDD REC automatycznie, jako aktualizację oprogramowania. Upewnij się, że telewizor jest podłączony do Internetu. Jeśli nie dysponujesz połączeniem sieciowym, możesz pobrać oprogramowanie za pomocą komputera z witryny internetowej wsparcia Sony. Szczegółowe informacje na temat wykonywania aktualizacji można znaleźć na witrynie internetowej wsparcia Sony. W celu uzyskania informacji na temat dokładnej daty wydania prosimy o zarejestrowanie się na stronie http://www.sony.eu/support/2015tvnetworkupdate.

Korzystanie z pilota

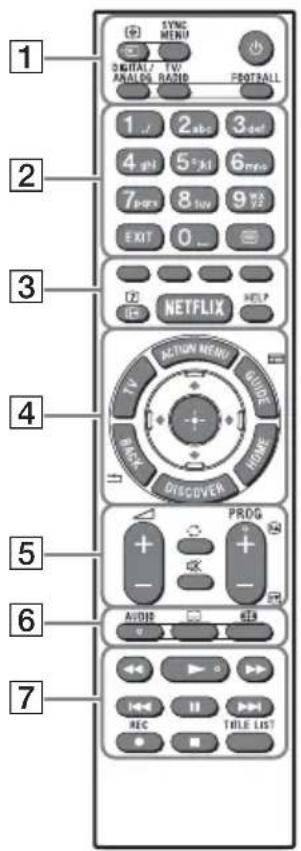

Opis pilota

Pilot na podczerwień Panel dotyk. zdalnego ster.

SYNC MENU DIGITAL/ TW RADIO FOOTBALL 1 2 3 4 5 6 7 8 9 EXIT 0 NETFLIX HELP ACTION MENU GUIDE BACK HOME DISCOVER PROG AVOID REC TITLE LIST 1 2 3 4 5 6 7

W przypadku modeli wyposażonych w panel dotyk. zdalnego ster..

8 1 ACTION MENU 4 BACK DISCOVER HOME 9 4 5 PROG - 10 SONY

1 → (Wybór wejścia/zatrzymanie strony)

W trybie TV: Wyświetl i wybierz źródło sygnału wejściowego.

W trybie tekstowym: Zatrzymanie bieżącej strony.

SYNC MENU*1

Wyświetlanie menu BRAVIA Sync.

(Czuwanie)

Włączanie lub wyłączanie telewizora (tryb czuwania).

DIGITAL/ANALOG

Przełączanie trybu analogowego i cyfrowego.

TV/RADIO

Przełączanie między kanałami telewizyjnymi i stacjami radiowymi.

FOOTBALL*1

Włączanie/wyłączanie trybu Live Football (gdy funkcja jest dostępna).

2 Przyciski numeryczne

EXIT

Powrót do poprzedniego ekranu lub wyjście z menu. Gdy dostępna jest ustuga aplikacji interaktywnych, naciśnięcie przycisku powoduje zamknięcie usługi.

(Tekst)

Wyświetlanie informacji tekstowych.

3 Przyciski kolorowe

Wykonanie danej funkcji w określonym czasie.

i+/fWyświetlanie informacji/tekstu)*1

Wyświetlanie informacji.

NETFLIX ^*1

Dostęp do usługi online NETFLIX.

HELP

Wyświetlanie menu pomocy.

4 ACTION MENU

Wyświetlanie listy funkcji kontekstowych. Można również wyświetlić, przesuwając palec w dół od pozycji ACTION MENU na panelu dotyk. zdalnego ster.

TV*1

Wybór kanału TV lub sygnału z innej aplikacji.

GUIDE/1

Wyświetlanie cyfrowego przewodnika po programach.

BACK/←

Powrót do poprzedniego ekranu.

HOME

Wyświetlanie menu głównego telewizora.

DISCOVER

Wyświetlanie paska treści umożliwiającego wyszukiwanie treści.

Pasek zawartości można również uruchomić, przeciągając palcem w górę od pozycji DISCOVER na panelu dotyk. zdalnego ster.

+/↓/←/→/ ⊕ (Wybierz pozycję/Wprowadź)

5 △ +/- (Głośność)

Regulacja głośności.

(Przejście)

Umożliwia przechodzenie między dwoma kanałami lub wejściami. W telewizorze są naprzemiennie wybierane kanały/wejścia bieżące i ostatnie wybrane.

※ (Wyciszanie)

Wyciszenie dźwięku. Ponownie naciśnięcie wyłącza wyciszenie.

PROG +/−/▲/▼

W trybie TV: Wybór kanału.

W trybie tekstowym: Wybór następnej ( ▲) lub poprzedniej ( ▼) strony.

6 AUDIO

Zmiana języka aktualnie oglądanego programu.

(Tryb napisów)

Włączanie/wyłączanie napisów (gdy funkcja jest dostępna).

(Tryb szerokiego ekranu)

Zmiana formatu ekranu.

7 ◀◀/▶/▶▶/◀◀/||/▶▶/■

Obsługa multimediów na telewizorze i w podłączonym zgodnym urządzeniu BRAVIA Sync.

Zapisanie bieżącego programu za pomocą funkcji nagrywania na dysku twardym USB.

TITLE LIST*1

Wyświetlanie listy tytułów.

8 ↓(Mikrofon)

Używanie funkcji głosowych. (Przykładowo: wyszukiwanie treści za pomocą poleceń głosowych).

9 Panel dotykowy

Obsługa telewizora za pomocą panelu dotykowego.

10 N(NFC)

Dotknij urządzenia (np. niektóre modele telefonów Xperia) zgodnego z funkcją tworzenia kopii lustrzanej wywoływanej jednym dotknięciem, aby wyświetlić zawartość jego ekranu na telewizorze.

*1 Rozkład, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od kraju/regionu/modelu telewizora.

*2 Funkcja HDD REC będzie dostępna do końca roku 2015. Użytkownicy otrzymają funkcję HDD REC automatycznie, jako aktualizację oprogramowania. Upewnij się, że telewizor jest podłączony do Internetu. Jeśli nie dysponujesz połączeniem sieciowym, możesz pobrać oprogramowanie za pomocą komputera z witryny internetowej wsparcia Sony. Szczegółowe informacje na temat wykonywania aktualizacji można znaleźć na witrynie internetowej wsparcia Sony. W celu uzyskania informacji na temat dokładnej daty wydania prosimy o zarejestrowanie się na stronie http://www.sony.eu/support/2015tvnetworkupdate.

Używanie panelu dotyk. zdalnego ster.

Panelu dotyk. zdalnego ster. można używać tylko po sparowaniu z telewizorem. Aby przeprowadzić parowanie, wykonaj polecenia wyświetlane na ekranie parowania. Ekran parowania można wyświetlić poprzez naciśnięcie i przytrzymanie przycisku → na telewizorze przez 5 sekund albo wybranie opcji [Ustawienia] - [Ustawienia panelu dotyk. zdalnego ster.] - [Parowanie panelu dotyk. zdalnego ster.].

Uruchamianie samouczka/wprowadzenia dotyczącego panelu dotyk. zdalnego ster.

1 Naciśnij przycisk HOME.

ATTENUOUS BACK DISCOUNTER

2 Wybierz pozycje [Ustawienia] - [Ustawienia panelu dotyk. zdalnego ster.] - [Uruchom wprowadzenie/samouczek].

Podłączanie innych urządzeń

Dodatkowe informacje o połączeniach: Przewodnik pomocniczy.

Uwaga

- Aby wybrać urządzenie wejściowe połączone z telewizorem, naciśnij przycisk 📋.

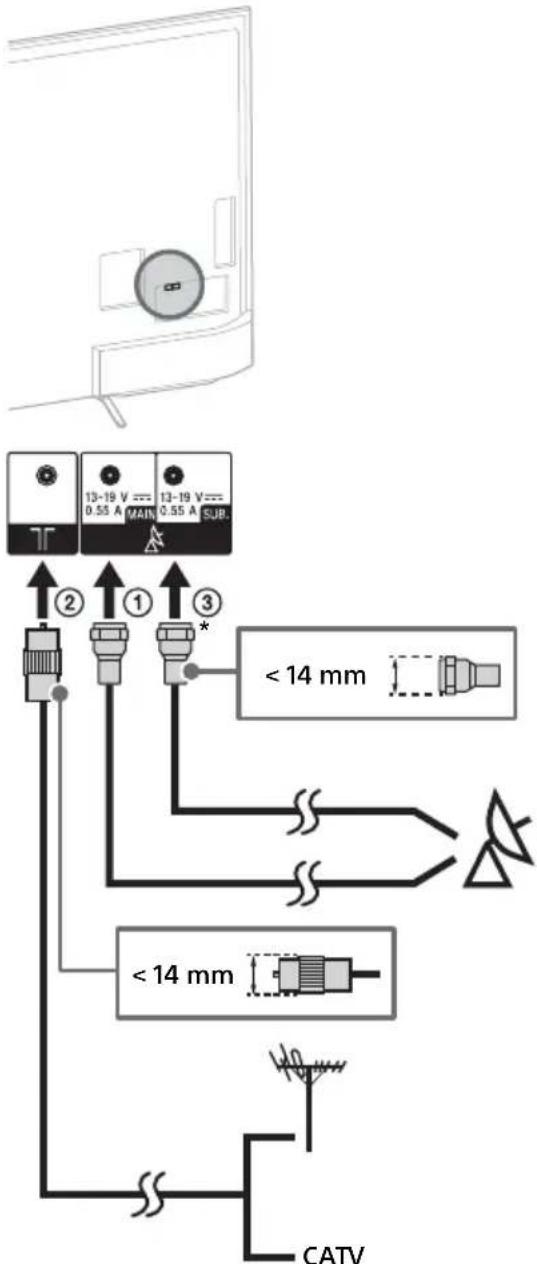

Aby podłączyć antenę satelitarną

Podłączenia sygnału naziemnego/kablowego i satelitarnego. ① → ③ : kroki podłączenia

KD-75/65/55X850xC

* Podłączać wyłącznie w przypadku używania trybu podwójnego tunera.

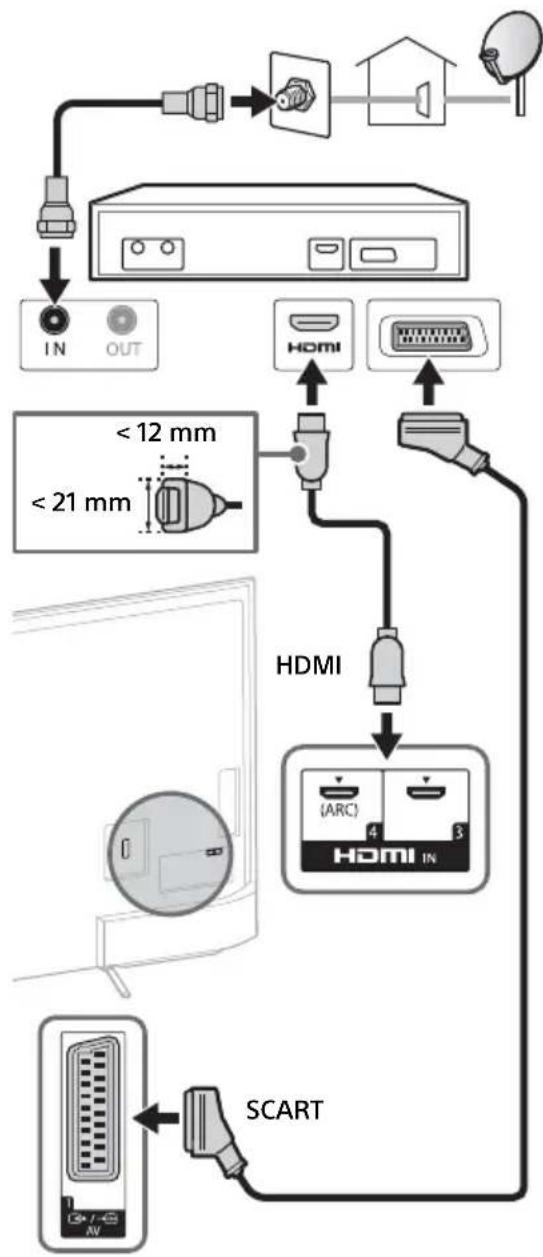

Aby podłączyć dekoder satelitarny

Podłączyć do telewizora za pomocą kabla HDMI lub SCART.

KD-75/65/55X850xC

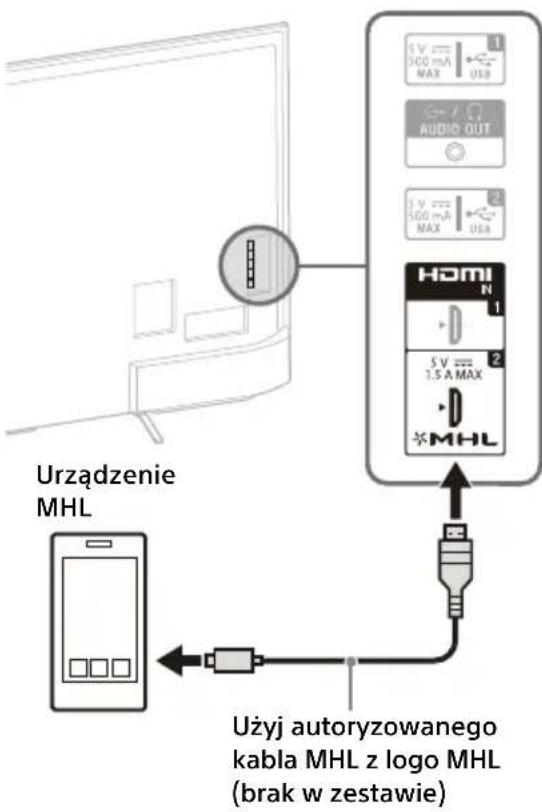

Aby podłączyć urządzenie MHL
KD-75/65/55X850xC

Urządzenie MHL Użyj autoryzowanego kabla MHL z logo MHL (brak w zestawie)

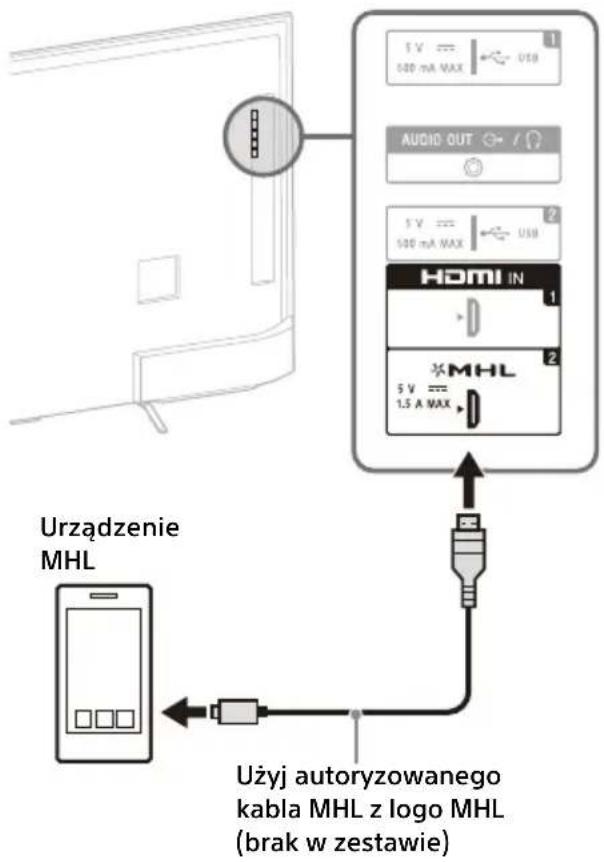

KD-49/43X830xC

Urządzenie MHL Użyj autoryzowanego kabla MHL z logo MHL (brak w zestawie)

Telewizor ładuje podłączone urządzenie zgodne ze standardem MHL podczas odtwarzania zdjęć, muzyki lub wideo. Możesz używać pilota telewizora do sterowania podłączonym urządzeniem zgodnym ze standardem MHL.

Uwaga

• Jeśli opcja [Ładowanie MHL w trybie czuwania] jest ustawiona na [Wł.], można kontynuować ładowanie urządzenia zgodnego ze standardem MHL, nawet gdy telewizor jest w trybie czuwania.
• Użyj autoryzowanego kabla MHL 3 z logo MHL dla smartfona lub urządzeń przenośnych 4K.

Montaż telewizora na ścianie

W tej instrukcji obsługi telewizora pokazano wyłącznie kroki dotyczące przygotowania telewizora do montażu na ścianie.

Do klientów:

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie próbować wykonywać montażu samodzielnie.

Do przedstawicieli firmy Sony i licencjonowanych wykonawców:

Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.

Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.

Za pomocą uchwytu ściennego SU-WL450 (nie należy do wyposażenia) (KD-65/55X850xC, KD-49/43X830xC) telewizor można zamontować na ścianie.

Podczas montażu uchwytu ściennego korzystać również z instrukcji obsługi i instrukcji montażu dostarczonych z uchwymem ściennym.

Uwaga

- Przechowywać wykręcone śruby w bezpiecznym miejscu, z dala od dzieci.

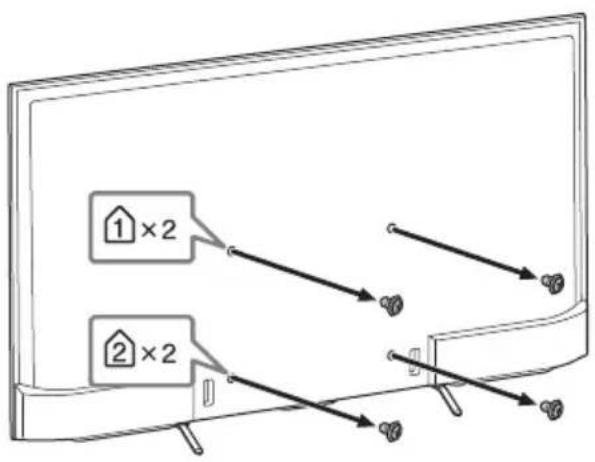

Demontaż wkrętów z tylnego panelu telewizora (KD-75/65X850xC)

1×2 2×2

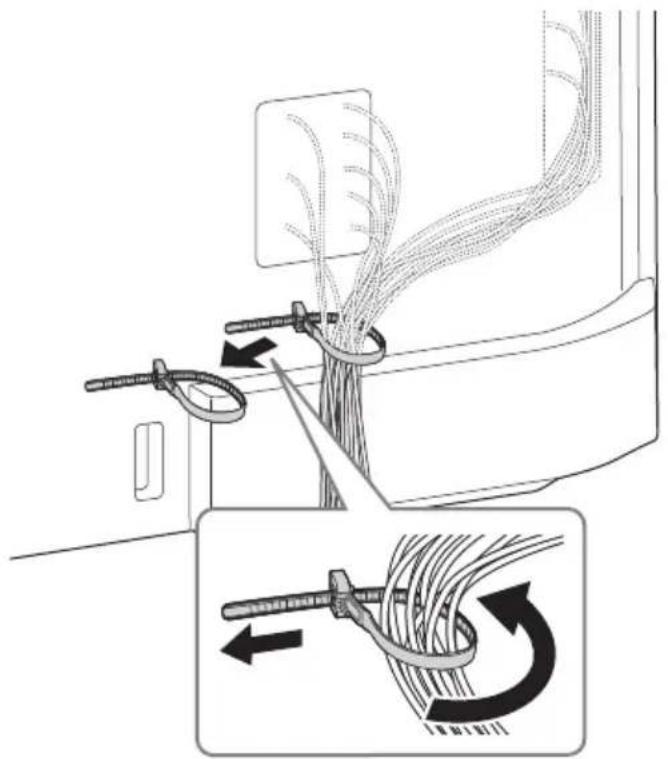

Aby zmienić sposób prowadzenia kabli (KD-55X850xC, KD-49/43X830xC)

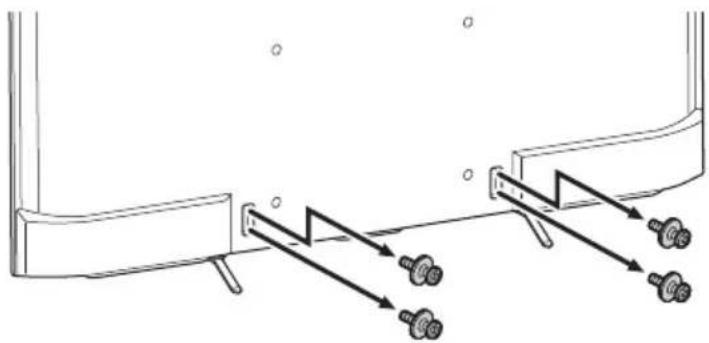

Odłączanie podstawy od telewizora

Instrukcje montażu uchwytu ściennego dla telewizora: www.sony.eu/tv/wall-mount-bracket-manual

Rozwiązywanie problemów

Aby zapewnić aktualność oprogramowania telewizora, należy pobrać informacje o najnowszym oprogramowaniu za pomocą cyfrowego systemu nadawczego lub Internetu i zaktualizować oprogramowanie. Aby rozpocząć aktualizację oprogramowania, wybierz opcję [Aktualizuj teraz]. Podczas aktualizacji oprogramowania dioda podświetlenia LED miga na biało. Podczas aktualizacji oprogramowania nie wolno odłączać telewizora od źródła zasilania. Odłączenie od zasilania przed ukończeniem aktualizacji może spowodować uszkodzenie oprogramowania. Aktualizacja może potrwać do 30 minut. Jeśli nie chcesz aktualizować oprogramowania automatycznie, naciśnij przycisk HOME i wybierz pozycje [Pomoc] → [Aktualizacja oprogramowania systemowego] → [Automat. pobieranie oprogram.] → [Wył.].

Jeśli telewizor zostanie odłączony i ponownie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze, ponieważ inicjalizacja systemu wymaga nieco czasu. Przed ponownym włączeniem należy odczekać około 10-20 sekund.

Jeśli wskaźnik LED miga na czerwono, policz liczbę mignięć (odstęp czasu wynosi trzy sekundy).

Gdy dioda LED podświetlenia miga na czerwono, zresetować telewizor, odłączając przewód zasilania telewizora na dwie minuty, a następnie ponownie włączyć telewizor. Jeśli problem się utrzymuje, skontaktować z przedstawicielem lub punktem serwisowym firmy Sony, podając liczbę mignięć dioda podświetlenia LED na czerwono (odstęp wynosi trzy sekundy). Odłącz przewód zasilający i poinformuj lokalnego dystrybutora lub centrum serwisowe firmy Sony.

Jeśli wskaźnik LED nie miga, sprawdź elementy wymienione w poniższej tabeli.

Patrz również sekcja [Rozwiązywanie problemów] w Przewodniku pomocniczym lub samodzielnie sprawdź stan, wybierając pozycje [Pomoc] → [Automatyczna diagnostyka]. Jeśli problem się utrzymuje, należy zlecić wykonanie naprawy telewizora wykwalifikowanemu personelowi serwisowemu.

Problemy i rozwiązania

Brak obrazu (ekran jest ciemny), brak dźwięku.

• Sprawdź podłączenie anteny/kabla.
• Podłącz telewizor do zasilania i naciśnij przycisk ⏻ na telewizorze lub pilocie.

Niektórych programów nie można dostroić.

• Sprawdź podłączenie anteny/kabla.
• Kabel odbiornika satelitarnego może być zwarty lub występuje problem z połączeniem kabla. Sprawdzić kabel i połączenie, wyłącz odbiornik TV przy użyciu włącznika/wyłącznika zasilania, a następnie wyłącz go ponownie.
• Wprowadzona częstotliwość jest poza zakresem. Należy skontaktować się z operatorem telewizji satelitarnej.

Nie znaleziono żadnych usług telewizji kablowej (programów).

• Sprawdź podłączenie kabla lub konfigurację strojenia.
• Zmień opcję [Kablowa] na [Naziemna] i spróbuj ponownie wykonać funkcję [Automatyczne strojenie cyfrowe].

Pilot nie działa.

- Wymień baterie.

Nie pamiętasz hasta funkcji [Blokada rodzicielska].

- Wprowadź 9999 jako kod PIN. (kod PIN 9999 jest zawsze akceptowany.)

Otoczenie telewizora może się nagrzać.

- Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Należy uważać na dotykanie tych miejsc ręką, gdyż mogą być gorące.

Zamrożony obraz lub dźwięk, pusty ekran, telewizor nie odpowiada na naciskanie przycisków na telewizorze lub pilocie.

- Należy wykonać prosty reset, odłączając przewód telewizora od zasilania na dwie minuty, a następnie podłączając go z powrotem.

Nie można znaleźć przycisków ⏻, CH+/-, △+/-, ➡ i TV na telewizorze.

- Patrz poniższa ilustracja odnośnie do lokalizacji przycisków na telewizorze.

Tyl telewizora

Dioda podświetlenia LED jest włączona.

- Jeśli nie chcesz, aby dioda podświetlenia LED była włączona, możesz ją wyłączyć. Naciśnij HOME, następnie wybierz [Ustawienia] → [Dioda podświetlenia LED] → [Wył.].

SONY

Brak możliwości połączenia z routerem bezprzewodowym poprzez WPS (Wi-Fi Protected Setup).

- W przypadku stosowania zabezpieczenia WEP wybierz [Podstawowy] → [Wi-Fi] → [Połącz — lista wyszukiwania]. Następnie wybierz nazwę sieci (SSID), z którą chcesz się połączyć.

Nie można znaleźć żądanej nazwy sieci w ustawieniach sieci.

- Wybierz [[Wprowadzanie ręczne]] i naciśnij⊕ aby wprowadzić nazwę sieci.

Dane techniczne

System

System panelu

Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED

System TV

Analogowy: W zależności od zaznaczonego kraju/obszaru: B/G, D/K, L, I

Cyfrowy: DVB-T/DVB-C DVB-T2

Satelita: DVB-S/DVB-S2

System kodowania kolorów

Analogowy: PAL, SECAM, NTSC3.58 (tylko video), NTSC4.43 (tylko video)

Cyfrowy: patrz Przewodnik pomocniczy.

Zakres kanałów

Analogowy: UHF/VHF/kablowe, W zależności od zaznaczonego kraju/obszaru.

Cyfrowy: UHF/VHF/kablowe, W zależności od zaznaczonego kraju/obszaru.

Satelita: częstotliwość 950-2 150 MHz

Wyjście dźwięku

10 W + 10 W

Technologia bezprzewodowa

Protokół IEEE802.11ac/a/b/g/n

(Protokół IEEE802.11ac może nie być dostępny w niektórych krajach/regionach).

Bluetooth wer. 4.1

Gniazda wejściowe/Wyjściowe

Kabel antenowy

75-omowa antena zewnętrzna VHF/UHF

Antena satelitarna

Żeńskie złącze typu F, IEC169-24, 75 omowa.

DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494.

21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB, wyjście audio/wideo TV.

YP _B PR (wideo komponentowe): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Wejście audio (gniazda foniczne)

Wejście wideo (wspólny bolec foniczny z wejściem Y)

HDMI IN 1, 2, 3, 4 (obstuguje rozdzielczość 4K)

Wideo (2D):

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

*1 YCbCr 4:2:0/tylko 8-bitowy

*2 Rozdzielczość 3840 × 2160p jest wyświetlana w przypadku wejścia sygnału 4096 × 2160p

Wideo (3D) (Tylko zgodne modele z funkcją 3D):

Kompresja ramek: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Obok siebie: 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Nad i pod: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Dźwięk: 5,1 kanałów, liniowe PCM: 32, 44,1, 48,

88,2, 96, 176,4 i 192 kHz, 16, 20 i 24 bity, Dolby

Digital i DTS

ARC (Audio Return Channel) (tylko HDMI IN 4)

MHL (HDMI IN 2)

Wideo (2D):

4096 × 2160p (24 Hz)^*, 3840 × 2160p (24, 25,

30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,

576i, 480p, 480i

* Rozdzielczość 3840 × 2160p jest wyświetlana w przypadku wejścia sygnału 4096 × 2160p

Wideo (3D) (Tylko zgodne modele z funkcją 3D):

Kompresja ramek: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Obok siebie: 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Nad i pod: 1080p (50, 60 Hz), 1080p (30 Hz),

Dźwięk: 5,1 kanałów, liniowe PCM: 32, 44,1, 48,

88,2, 96, 176,4 i 192 kHz, 16, 20 i 24 bity, Dolby

Digital i DTS

Cyfrowe gniazdo optyczne (dwukanałowe liniowe

PCM, Dolby Digital, DTS)

AUDIO OUT, Ⓞ (mini jack stereo)

Słuchawki, wyjście audio, głośnik niskotonowy

1, 2, 3 (HDD REC)*

Port urządzeń USB (S3 port USB HDD do

obstugi funkcji nagrywania)

Porty USB 1 i 2 obsługują standard High Speed USB (USB2.0).

Port USB 3 obsługuje standard Super Speed USB (USB3.0).

Gniazdo CAM (Modułu Warunkowego Dostępu)

LAN

Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego odbiornika TV.)

Inne

Wyposażenie dodatkowe

Panel dotyk. zdalnego ster.: RMF-TX100E

(KD-49/43X830xC)

Uchwyt ścienny: SU-WL450 (KD-65/55X850xC,

KD-49/43X830xC)

Bezprzewodowy subwoofer: SWF-BR100

Kabel MHL: DLC-MC10, DLC-MC20, DLC-MC30

Aktywne okulary 3D: TDG-BT500A (Tylko zgodne modele z funkcją 3D)

Temperatura robocza

0^ C - 40^ C

Wilgotność robocza

10 % - 80 % wilgotności względnej (bez

kondensacji)

Zasilanie i inne

Wymagania dotyczące zasilania

Parametry: Wejście 220 V - 240 V prądu

zmiennego (AC), 50 Hz

Klasa efektywności energetycznej

KD-75X850xC / FW-75X8570C: B

KD-65X850xC / FW-65X8570C: A

KD-55X850xC / FW-55X8570C: A

Wielkość ekranu (mierzona po przekątnej) (Ok.)

KD-75X850xC / FW-75X8570C: 75 cali / 189,3 cm

KD-65X850xC / FW-65X8570C: 65 cali / 163,9 cm

KD-55X850xC / FW-55X8570C: 55 cali / 138,8 cm

KD-49X830xC / FW-49X8370C: 49 cali / 123,2 cm

KD-43X830xC / FW-43X8370C: 43 cali / 108,0 cm

Pobór mocy

w trybie [Standardowy]

KD-75X850xC / FW-75X8570C: 230 W

KD-65X850xC / FW-65X8570C: 149 W

KD-55X850xC / FW-55X8570C: 115 W

Przeciętne roczne zużycie energii ^4

KD-75X850xC / FW-75X8570C: 319 kWh

KD-65X850xC / FW-65X8570C: 207 kWh

KD-55X850xC / FW-55X8570C: 160 kWh

Pobór mocy w stanie czuwania* 2*3

0,5 W (27 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)

Rozdzielczość ekranu

3 840 punktów (w poziomie) × 2 160 linii (w pionie)

Wartości znamionowe wyjścia

USB 1/2: maks. 5 V, 500 mA

USB 3: maks. 5 V, -900 mA

MHL (HDMI IN 2): maks. 5 V, -1,5 A

Wymiary (Ok.) (szer. × wys. × gł.)

z podstawą

KD-75X850xC: 167,5 × 101,9 × 32,3 cm

KD-65X850xC: 145,3 × 89,2 × 26,5 cm

KD-55X850xC: 123,6 × 75,9 × 22,2 cm

KD-49X830xC: 109,3 × 67,9 × 20,1 cm

KD-43X830xC: 96,1 × 60,4 × 18,9 cm

bez podstawy

KD-75X850xC: 167,5 × 97,0 × 7,9 cm

KD-65X850xC: 145,3 × 84,4 × 7,8 cm

KD-55X850xC: 123,6 × 72,2 × 6,0 cm

KD-49X830xC: 109,3 × 64,3 × 6,0 cm

KD-43X830xC: 96,1 × 56,8 × 6,0 cm

Waga (Ok.)

z podstawą

KD-75X850xC: 36,3 kg

KD-65X850xC: 25,5 kg

Zużycie energii rocznie, w oparciu o wyliczenie zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora.

*2 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych.

*3 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.

*4 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.

Uwaga

• Znak „x” widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem TV.
• Nie wyjmuj atrapy karty z gniazda CAM (Modułu Warunkowego Dostępu) telewizora w innym celu niż włożenie do gniazda CAM karty inteligentnej.
• Dostępność akcesoriów opcjonalnych zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
• W tym telewizorze zastosowano MHL 3.

Informacje dotyczące funkcji Telewizji Cyfrowej

- Wszystkie funkcje dotyczące Telewizji Cyfrowej (Dostępne są tylko w krajach lub na obszarach, gdzie nadawane są sygnały cyfrowej telewizji naziemnej DVB-T/DVB-T2 (MPEG-2 i H.264/MPEG-4 AVC) lub w miejscach, w których istnieje dostęp do kompatybilnych z urządzeniem sygnałów kablowych DVB-C (MPEG-2 i H.264/MPEG-4 AVC). Prosimy skontaktować się z lokalnym sprzedawcą, aby ustalić, czy w miejscu Państwa zamieszkania można odbierać sygnały DVB-T/DVB-T2 lub zwrócić się do dostawcy usług kablowych o informacje, czy oferowane przez niego usługi DVB-C będą dostępne w zakupionym odbiorniku TV.

• Państwa dostawca usług kablowych może doliczyć dodatkową opłatę za swoje usługi lub poprosić o podpisanie stosownej umowy.
• Zakupiony model telewizora jest dostosowany do odbioru sygnałów telewizji naziemnej DVB-T/DVB-T2 oraz kablowej DVB-C, nie można jednak zagwarantować jego kompatybilności z tworzonymi w przyszłości programami w formacie DVB-T/DVB-T2 lub DVB-C.
• W niektórych krajach lub regionach pewne funkcje Telewizji Cyfrowej lub kablowej DVB-C mogą być niedostępne.

Informacje dot. znaków towarowych

- HDMI, logo HDMI i nazwa HDMI High-Definition Multimedia Interface to znaki towarowe lub zarejestrowane znaki towarowe HDMI Licensing LLC na terenie Stanów Zjednoczonych i innych krajów.

- Wyprodukowano na licencji Dolby Laboratories. Dolby i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories.

- „BRAVIA” i Bą Anakami towarowymi Sony Corporation.

- Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo i logotyp Gracenote oraz logo „Powered by Gracenote“ są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote w USA oraz innych krajach.

- Wi-Fi, Wi-Fi Direct, Miracast i Wi-Fi Protected Setup stanowią znaki towarowe lub zastrzeżone znaki towarowe Wi-Fi Alliance.

- MHL, Mobile High-Definition Link oraz logo MHL są znakami towarowymi lub zarejestrowanymi znakami towarowymi MHL Licensing, LLC.

- W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc.

DTS, symbol oraz DTS i symbol łącznie są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.

- Słowo i logo Bluetooth® stanowią własność Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli.

- DiSEqC™ jest znakiem towarowymfirmy EUTELSAT. Telewizor obsługuje funkcję DiSEqC1.0. Dany telewizor nie jest przeznaczony do sterowania antenami z napędem.

- TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.

- Logo USB-IF SuperSpeed USB Trident stanowi zastrzeżony znak towarowy USB Implementers Forum, Inc. SS

W przypadku modeli wyposażonych w panel dotyk. zdalnego ster.:

- Znak N jest znakiem towarowym lub zarejestrowanym znakiem towarowym NFC Forum, Inc. w USA oraz innych krajach.

Obsah

DÜLEŽITÁ POZNÁMKA 2

Pripojte k satelitnej anténe.

7 USB 1/2, USB3(HDD REC)*2*3

Zobrazenie ponuky funkcie BRAVIA Sync.

Zobrazenie ponuky pomocníka.

4 ACTION MENU
