| Typ produktu | Kolorowy telewizor FD Trinitron WEGA WIDE |
| Marka | Sony |
| Model | KV-32CS71K |
| Przekątna ekranu | 32 cale (ok. 82 cm) |
| Technologia wyświetlania | Płaski FD Trinitron z przetwarzaniem 100 Hz |
| Systemy kolorów | PAL, SECAM, NTSC 3.58/4.43 (tylko wejście wideo) |
| Systemy telewizyjne | B/G/H, D/K (w zależności od wyboru kraju) |
| Zakres kanałów | VHF E2-E12, UHF E21-E69, CATV S1-S20, HYPER S21-S41, D/K R1-R12, R21-R69 |
| Moc wyjściowa dźwięku | 2 x 14 W (moc muzyczna), 2 x 7 W (RMS) |
| Pobór mocy | 102 W |
| Pobór mocy w trybie czuwania | 0.4 W |
| Wymiary (S x W x G) | Ok. 933 x 562 x 572 mm |
| Waga | Ok. 60 kg |
| Złącza tylne | 3 gniazda Scart (1 z wejściem RGB i wyjściem AV TV, 2 z wyjściem RGB i monitorowym, 3 z S-Video i Smartlink), wyjścia audio L/R (gniazda cinch) |
| Złącza boczne | Wejście S-Video (4-pin DIN), wejście wideo (cinch), wejścia audio (cinch), gniazdo słuchawkowe |
| Pilot zdalnego sterowania | RM-947 z dołączonymi bateriami |
| Teletekst | Fastext i TOPtext z pamięcią 250 stron |
| Ulepszenia audio | System dźwiękowy BBE High Definition, Dolby Virtual Surround |
| Funkcje specjalne | Obraz 100 Hz, Auto Format, Redukcja szumów, Centrowanie RGB, Obrót obrazu, Timer wyłączania, Smartlink |
| Bezpieczeństwo i konserwacja | Odłącz przed czyszczeniem; używaj miękkiej wilgotnej szmatki; bez środków ściernych; zachowaj 10 cm przestrzeni wentylacyjnej |
| Utylizacja | Nie wyrzucaj jako odpadów domowych; poddaj recyklingowi w wyznaczonych punktach zbiórki |
Często zadawane pytania - KV-32CS71K SONY
Pytania użytkowników dotyczące KV-32CS71K SONY
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Telewizor w formacie PDF za darmo! Znajdź swoją instrukcję KV-32CS71K - SONY i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. KV-32CS71K marki SONY.
INSTRUKCJA OBSŁUGI KV-32CS71K SONY
Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z rozdziałem "Informacje dotyczące bezpieczeństwa" w niniejszej instrukcji. Prosimy o zachowanie niniejszej instrukcji do wglądu w przyszłości.
Dziękujemy za wybór telewizora kolorowego Sony z Płaskim Ekranem FD Trinitron.
Przed rozpoczęciem użytkowania telewizora, wskazane jest wnikliwe zapoznanie się z niniejszą instrukcją obsługi i zachowanie jej do wykorzystania w przyszłości.
- Symbole używane w niniejszej instrukcji obsługi:
Ważna informacja.
- Informacja o działaniu.
• 1,2...Kolejność realizacji instrukcji.
- Zaznaczone na pilocie przyciski wskazują przyciski, które należy nacisnąć w celu wykonania poszczególnych funkcji.
- Informacja o wyniku operacji.
Spis treści
Wprowadzenie....3
Informacje dotyczące bezpieczeństwa....4
Opis ogólny
Ogólny przegląd przycisków pilota....5
Ogólny przegląd przycisków telewizora 6
Podłączenie telewizora
Wkładanie baterii do pilota 6
Podłączanie anteny i magnetowidu 6
Pierwsze uruchomienie telewizora
Włączanie telewizora i automatyczne programowanie 7
System menu na ekranie
Wprowadzenie do systemu menu na ekranie....9
Krótki przewodnik po systemie menu:
Regulacja obrazu 9
Regulacja dźwięku....10
Timer wyłączenia 11
Język/Kraj 11
Autoprogramowanie 11
Sortowanie programów 12
Nazwy Programów 12
Ustawienia AV....12
Programowanie ręczne.... 13
Autoformatowanie 15
Redukcja zakłóceń....16

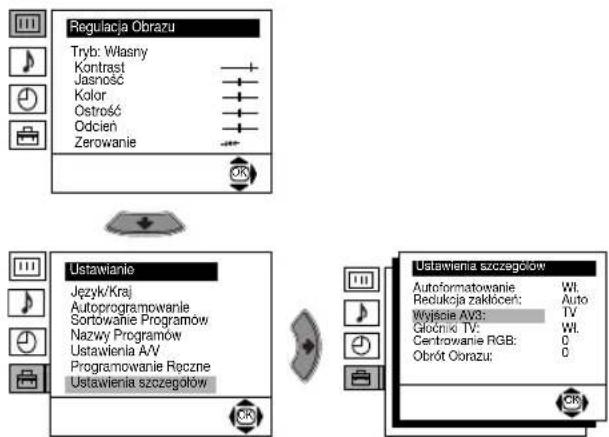

Wyjście AV3 16
Głośniki TV....16
Centrowanie RGB 17
Obrót obrazu....17
Telegazeta 18
Informacje dodatkowe
Podłączanie dodatkowych urządzeń....19
Zastosowanie dodatkowych urządzeń 20
Dane techniczne 21
Pozbycie się Zużytego Sprzętu 21
Rozwiązywanie problemów 22
 Telewizor jest przystosowany do zasilania tylko napięciem przemiennym 220–240 V. Nie włączać zbyt dużej liczby urządzeń do jednego gniazdka sieciowego gdyż grozi to pożarem lub porażeniem prądem. |  Ze względu na bezpieczeństwo i ochronę środowiska naturalnego zaleca się, aby telewizor, który nie jest używany, był odłączony od sieci. Nie należy pozostawiać telewizora w trybie czuwania. Niektóre telewizory mogą jednak mieć funkcje, które wymagają pozostawienia telewizora w trybie czuwania. W takim przypadku instrukcja obsługi będzie zawierała odpowiednią wzmiankę. |  Nigdy nie wpychać do telewizora żadnych przedmiotów. Grozi to pożarem lub porażeniem prądem. Nigdy nie wylewać na telewizor żadnych płynów. Jeśli do wnętrza telewizora dostanie się jakiś płyn lub przedmiot, nie używać urządzenia, zanim nie zostanie ono skontrolowane przez odpowiednio wykwalifikowaną osobę. |
 Nie otwierać obudowy ani nie zdejmować pokrywy z tyłu telewizora. Naprawy powierzać tylko wykwalifikowanym osobom. |  Dla własnego bezpieczeństwa, w czasie burzy nie dotykać żadnych elementów telewizora, jego przewodu zasilającego ani przewodu antenowego. |  Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiać telewizora na deszcz i chronić go przed wilgocią. |
 Nie zakrywać otworów wentylacyjnych na telewizorze. Dla zapewnienia właściwej wentylacji, pozostawić wokół telewizora przynajmniej 10 cm wolnego miejsca. |  Nigdy nie stawiać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych. Nie instalować telewizora w miejscach, w których będzie on narażony na wibracje mechaniczne. |  Aby uniknąć pożaru, przechowywać łatwopalne przedmioty z dala od telewizora i nie zbliżać się do niego z otwartym ogniem (na przykład świeca). |
 Do czyszczenia ekranu i obudowy używać miękkiej, wilgotnej ściereczki. Nie używać żadnych ściereczek, gąbek ani proszków do szorowania, zasadowych środków czyszczących, rozpuszczalników (spirytusu, benzyny itp.) ani antystatycznego aerozolu. Dla bezpieczeństwa, przed czyszczeniem telewizora wyłączyć go z sieci. |  Przy wyłączaniu przewodu zasilającego z gniazdka sieciowego chwytać za wtyczkę. Nie ciągnąć samego przewodu. |  Uważać, aby nie stawiać na przewodzie zasilającym ciężkich przedmiotów, ponieważ mogą one uszkodzić przewód. Zalecamy nawinięcie nadmiaru przewodu na zaczepy znajdujące się z tyłu telewizora. |

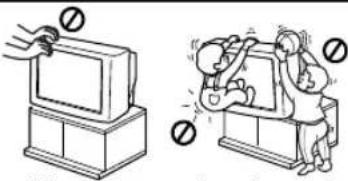

 Ustawić telewizor na bezpiecznej, stabilnej podstawie. Nigdy nie przenosić telewizora razem ze stolikiem – każdy przedmiot trzeba przenosić osobno. Nie klaść telewizora na boku ani ekranem do góry. Nie pozwalać, aby wspinały się na niego dzieci. |  Przed przenoszeniem telewizora wyłączyć go z sieci. Unikać nierównych powierzchni, szybkiego marszu i używania nadmiernej siły. Jeśli telewizor został upuszczony lub uszkodzony, natychmiast zlecić jego kontrolę odpowiednio wykwalifikowanej osobie z serwisu. |  Nie zakrywać otworów wentylacyjnych na telewizorze takimi przedmiotami jak zasłony czy gazety. |
① Czasowe wyłączenie telewizora: Naciśnij go by czasowo wyłączyć telewizor (zostanie wyświetlony wskaśnik trybu czuwania ⏻). Naciśnij go ponownie by włączyć telewizor pozostający w trybie czuwania (standby). Dla oszczędności energii wskazane jest całkowite wyłączenie telewizora gdy się go nie używa.
Jeśli w ciągu 15 minut nie ma sygnału telewizyjnego ani też nie zostanie naciśnięty żaden przycisk, telewizor automatycznie przełączy się na tryb czuwania (standby).
② Wybór sygnału wejściowego: Naciskaj go aż symbol żądanego źródła sygnału pojawi się na ekranie.
③ Wybór kanału: Naciśnij je by wybierać kanały. W przypadku dwucyfrowych numerów kanałów, naciskaj przycisk odpowiadający drugiej cyfrze nie dłużej niż 2,5 sekundy.
4 Naciśnij go by powrócić do poprzednio wybranego kanału (uprzednio wybrany kanał powinien być wcześniej widoczny na ekranie przez przynajmniej 5 sekund).
5 Przycisk ten działa wyłącznie w trybie telegazety.
6 Przycisk ten działa wyłącznie w trybie telegazety.
⑦ Wybór telegazety: Naciśnij go by telegazeta pojawiła siś na ekranie.
⑧ Gdy MENU jest wyświetlone na ekranie użyj niniejszych przycisków by przemieszczać się po systemie menu. Szczegółowy opis znajduje się w rozdziale “Wprowadzenie do systemu menu na ekranie” na stronie 9.
Gdy MENU nie jest wyświetlone na ekranie naciśnij OK by zobaczyć ogólną listę zestrojonych kanałów. Wybierz kanał (stację telewizyjną) naciskaj v lub v a następnie ponownie naciśnij OK by oglądać wybrany kanał.

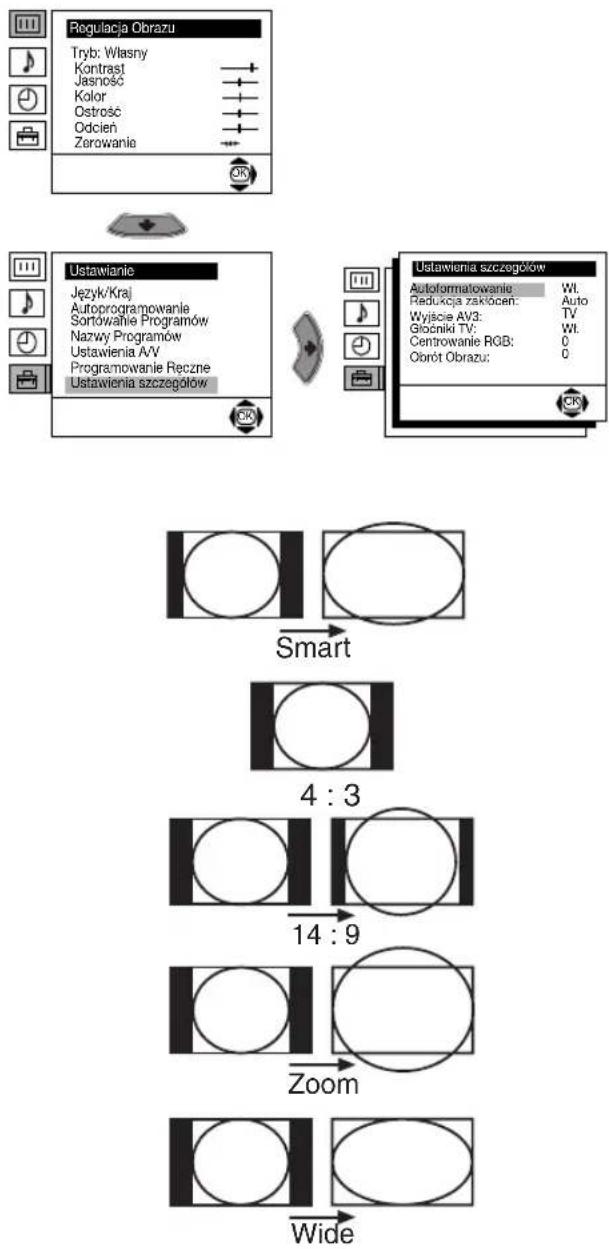

⑨ Wybór formatu ekranu: Naciśnij kilkakrotnie ten przycisk by zmienić format obrazu. By uzyskać więcej informacji skonsultuj rozdział “Autoformatowanie” na stronie 15.
10 Wybór kanałów: Naciśnij go by wybrać poprzedni lub następny kanał.
⑪ Wyłączanie dźwięku: Naciśnij go by wyłączyć dświsk. Ponownie go naciśnij by włączyć dświsk.
12 Regulacja głośności: Naciśnij go by naregulować głośność telewizora.
13 Wyświetlanie menu: Naciśnij go by na ekranie pojawiło się menu funkcji. Naciśnij go ponownie by usunąć menu z ekranu i by pojawił się normalny obraz telewizyjny.
14 Wybór Trybu TV: Naciśnij go by telegazeta zniknęła z ekranu lub by wyłączyć wejście wideo.
15 Wybór trybu obrazu: Kilkakrotnie go naciśnij by zmienić tryb obrazu.
16 Wybór trybu dźwięku: Naciśnij go kilkakrotnie by zmienić tryb dźwięku.
⑰ Wyświetlanie informacji na ekranie: Naciśnij go by wszystkie wskaźniki pojawiły się na ekranie. Ponownie go naciśnij by zniknęły.
Wszystkie przyciski kolorowe służą nie tylko do regulacji telewizora, ale też do obsługi telegazety. Szersza informacja o ich funkcjach znajduje się w rozdziale TTelegazetať niniejszej instrukcji obsługi.

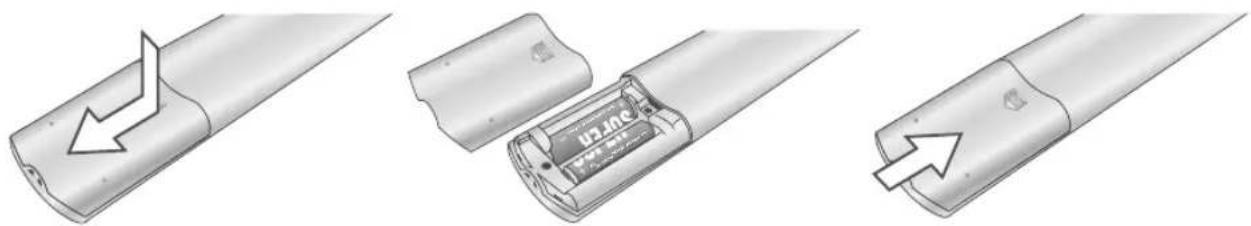

Wkładanie baterii do pilota
Upewnij się, że baterie umieszczone zostały zgodnie z ich biegunowością.
Szanując środowisko naturalne wyrzucaj zużyte baterie do specjalnie do tego przeznaczonych pojemników.
Podłączanie anteny i magnetowidu
Do urządzenia nie są załączone kable do tych podłączeń.
Podłączenie do złącza EURO nie jest obowiązkowe
Szersza informacja o podłączaniu wideo znajduje się w rozdziale "Podłączanie dodatkowych urządzeń" niniejszej instrukcji obsługi.
Gdy telewizor zostanie włączony po raz pierwszy na ekranie pojawią się menu dzięki któremu można: 1) wybrać język w którym wyświetlane będą wszystkie menu, 2) wybrać kraj w którym używane będzie urządzenie, 3) regulacja przechylenia obrazu, 4) odnależć i automatycznie zapisać wszystkie dostępne kanały (stacje telewizyjne) i 5) zmienić kolejność w której kanały (stacje telewizyjne) pojawiają się na ekranie.
Jeśli zaistnieje konieczność zmodyfikowania któregoś z ustawień, można to zrobić wybierając odpowiednią opcję w (menu Ustawianie) lub naciskając przyciskownego włączenia telewizora.
1 Włącz przewód zasilający telewizora do gniazdka sieciowego (220-240V AC, 50Hz). Gdy podłącza się telewizor po raz pierwszy włącza się on automatycznie. Jeśli to nie nastąpi naciśnij przełącznik włączony/wyłączony 📣 przodu urządzenia, by włączyć telewizor.
Gdy telewizor zostanie włączony po raz pierwszy na ekranie pojawi się automatycznie menu Language (Język).
2 Naciśnij przycisk ↓ lub ↑ na pilocie by wybrać język, a następnie naciśnij przycisk OK by potwierdzić wybór. Od tego momentu wszystkie menu będą wyświetlane w wybranym języku.
3 Na ekranie pojawi się automatycznie menu Kraj. Naciśnij przycisk ↓ lub ↑ by wybrać kraj w którym będzie używany telewizor, a następnie naciśnij przycisk OK by potwierdzić wybór.
- Jeśli na liście nie ma kraju w którym będzie używany telewizor, wybierz “-” zamiast nazwy kraju.
4 Z powodu magnetyzmu ziemskiego istnieje możliwość, że obraz będzie przechylony. Menu Obrót Obrazu pozwala wyregulować obraz jeśli zajdzie taka konieczność.
a) Jeśli nie jest to konieczne, naciśnij ↓ lub ↑ by ustawić Bez regulacji, następnie naciśnij OK.
b) Jeśli jest konieczne, naciśnij ↓ lub ↑ by ustawić opcję Regulacja, następnie naciśnij OK. Następnie wyreguluj przechylenie obrazu między -5 i +5 naciskając ↓ lub ↑. Na zakończenie naciśnij OK by zapisać ustawienie.
cd...
5 Menu Autoprogramowanie pojawi się na ekranie. Naciśnij przycisk OK by wybrać opcję Tak.
6 Telewizor rozpoczyna programowanie i automatyczne zapisywanie wszystkich dostępnych kanałów (stacji telewizyjnych).
Proces dostrajania może potrwać kilka minut. Zachowaj cierpliwość i nie naciskaj żadnych przycisków podczas jego trwania, gdyż w przeciwnym wypadku nie zostałby on zakończony.
Jeśli telewizor nie znalazł żadnego kanału (stacji telewizyjnej) po dokonaniu autoprogramowania, na ekranie pojawi się tekst z prośbą o podłączenie anteny. Należy wówczas ją podłączyć tak jak jest to opisane na stronie 6 niniejszej instrukcji obsługi a następnie nacisnąć OK. Ponownie rozpocznie się wówczas proces autoprogramowania.
7 Gdy telewizor zaprogramuje i zapisze wszystkie kanały (stacje telewizyjne), na ekranie pojawi się automatycznie menu Sortowanie Programów by można było zmienić kolejność pojawiania się kanałów na ekranie.
a) Jeśli nie ma potrzeby zmiany kolejności programów, przejdź do punktu 8.
b) Jeśli chcesz zmienić kolejność programów:
1 Naciśnij przycisk ↓ lub ↑ by wybrać numer programu kanału (stacji telewizyjnej) którego pozycję chcesz zmienić, a następnie naciśnij →.
2 Naciśnij przycisk ↓ lub ↑ by wybrać nowy numer programu na którym chcesz zapisać wybrany kanał (stację telewizyną) a następnie naciśnij ←.
3 Powtórz kroki b)1 i b)2 by przyporządkować pozostałe kanały telewizyjne.
8 Naciśnij przycisk MENU by przywrócić normalny obraz telewizyjny.
MENU
Telewizor jest gotowy do użytku.

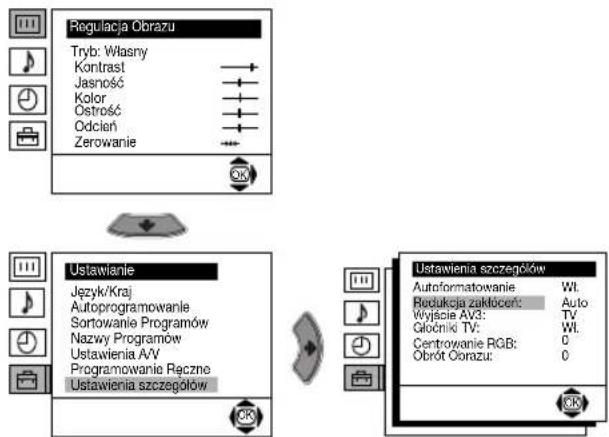

Niniejszy telewizor dysponuje systemem menu wyświetlanym na ekranie by ułatwić ustawianie poszczególnych funkcji. Używaj następujących przycisków na pilocie by poruszać się po poszczególnych systemach menu:
1 Naciśnij przycisk MENU by został wyświetlony na ekranie pierwszy poziom menu.
MENU
2 • By wybrać pożadana pozycję lub opcję naciśnij przycisk ↓ lub ↑.
- By wejść do wybranego menu lub jego opcji naciśnij przycisk ➔.
- By powrócić do poprzedniego menu lub jego opcji naciśnij przycisk ◆.
- By zmienić nastawienia wybranej opcji naciśnij przycisk ↓/↑/← lub →.
- By potwierdzić i zapisać wybór naciśnij OK.
3 Naciśnij przycisk MENU by przywrócić normalny obraz telewizyjny.
MENU
Krótki przewodnik po systemie menu
Poziom 1 Poziom 2 Poziom 3 / Funkcja

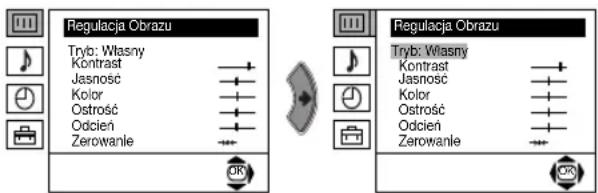

REGULACJA OBRAZU
Menu “Regulacja obrazu” pozwala zmienić nastawienia obrazu.
W tym celu:
Po wybraniu opcji którą chcesz zmienić naciśnij przycisk ➞. Następnie kilkakrotnie naciśnij przycisk ♦/♠/♦ lub ➞ by zmienić ustawienie i na zakończenie naciśnij OK by zapisać nowe ustawienie.
Menu to pozwala również zmienić tryb obrazu zgodnie z rodzajem oglądanego programu:
↓ Własny (dla indywidualnych upodobań).
Żywy (dla programu na żywo, odtwarzacza DVD i cyfrowego dekodera telewizji satelitarnej).
↓Filmowy (dla filmów).
- Jasność, Kolor i Ostrość mogą zostać zmienione wyłącznie gdy tryb obrazu zostanie nastawiony na opcję "Własny".
- Odcień jest dostępny wyłącznie dla systemu koloru NTSC (np. taśmy wideo z USA).
- By przywrócić nastawienia fabryczne wybierz Zerowanie i naciśnij OK.
Poziom 1 Poziom 2 Poziom 3 / Funkcja
REGULACJA DŻWIĘKU
Menu “Regulacja dźwięku” pozwala zmieniać ustawienia dźwięku.
W tym celu:
Po wybraniu opcji która ma zostać zmieniona, naciśnij ➔. Następnie kilkakrotnie naciśnij ♔/♠/♦ lub ➔ by zmienię ustawienie i na zakończenie naciśnij OK by zapisać ustawienie.
Efekt
↓ Naturalny:
Podkreśla jasność, szczegóły i obecność dźwięku dzięki systemowi “BBE High Definition Sound system”*.
↓ Dynamiczny:
"BBE High Definition Sound system"* zwiększa jasność i obecność dźwięku zapewniając czytelniejszy głos i muzykę bardziej rzeczywistą.
Dolby**Virtual: Symuluje efekt dźwięku "Dolby Pro Logic Surround".
↓ Wył.:
Bez specjalnych efektów akustycznych.
Tony wysokie →
← Mniej
→ Więcej
Tony niskie
← Mniej
→ Więcej
Balans
← Lewy
→ Prawy
Zerowanie
Przywraca poziomy dźwięku nastawione fabrycznie.
Podwój. dźwięk→
- Dla emisji stereo:
↓ Mono.
↓ Stereo.
• Dla emisji dwujęzycznych:
↓Mono (dla kanału mono, jeśli jest dostępny).
↓A (dla kanału 1).
↓B (dla kanału 2).
Aut. głośność →
◀Wył: Natężenie dźwięku zmienia się w zależności od sygnału stacji.
Wł: Natężenie dźwięku jest jednakowe niezależnie od sygnału stacji (np. w przypadku reklam).
- Jeśli słuchasz dźwięk telewizora przez słuchawki, opcji “Efekt” automatycznie ulegnie ona przestawieniu na “Wył.”
- Jeśli nastawisz Efekt" w pozycji "Dolby Virtual" opcja "Aut. głośność" automatycznie przełączy się na pozycję "Wył" i odwrotnie.
* "BBE High Definition Sound system" jest produktem Sony Corporation na licencji BBE Sound, Inc. Zarejestrowany patentem w USA nr. 4,638,258 i 4,482,866. Słowo "BBE" i symbol "BBE" są znakami firmowymi BBE Sound, Inc.
**Niniejszy telewiżor jest tak zaprojektowany by stwarzać efekt dźwięku “Dolby Surround” który symuluje dźwięk płynący z 4 głośników bez konieczności podłączania żadnego dodatkowego głośnika. Symulacja ta jest możliwa zawsze gdy sygnał audio stacji nadawany jest w systemie “Dolby Pro Logic Surround”. Można również zwiększyć efekt dźwięku podłączając zewnętrzny wzmacniacz. Szczegółowy opis znajduje się w rozdziale “Podłączanie dodatkowego urządzenia audio” na stronie 20.
**Wyprodukowano na podstawie licencji od Dolby Laboratories.“Dolby”, “Pro Logic” oraz symbol podwójnej litery D ☐☐ są znakimi towarowymi Dolby Laboratories.
Poziom 1 Poziom 2 Poziom 3 / Funkcja
TIMER WYŁNCZENIA
Opcja "Timer wył." w menu "Timer", pozwala wybrać okres czasu po upływie którego telewizor automatycznie przełączy się na tryb czuwania (standby).
W tym celu:
Po wybraniu opcji naciśnij przycisk ➔. Następnie naciśnij ♦ lub ♦ by nastawić czas (najwyżej 4 godziny) i na zakończenie naciśnij OK by zapisać ustawienie.
- By został wyświetlony czas pozostający do wyłączenia, oglądając telewizję naciśnij przycisk
- Na minutę przed przełączeniem się telewisora w tryb czuwania, pozostający do tego momentu czas zostanie automatycznie wyświetlony na ekranie.
JEZYK / KRAJ
Opcja "Język/Kraj" w menu "Ustawianie", pozwala wybrać język w którym wszystkie menu będą wyświetlane na ekranie. Pozwala również wybrać kraj w którym będzie używany telewizor.
W tym celu:
Po wybraniu opcji naciśnij przycisk ➤, a następnie postępuj tak jak jest to opisane w rozdziale "Włączanie telewizora i automatyczne programowanie", w punktach 2 i 3 na stronie 7.
AUTOPROGRAMOWANIE
Opcja "Autoprogramowanie" w menu "Ustawianie", pozwala by telewizor odszukał i zapisał wszystkie dostępne kanały (stacje telewizyjne).
W tym celu:
Po wybraniu opcji naciśnij przycisk ➞, a następnie postępuj tak jak jest to opisane w rozdziale "Włączanie telewizora i automatyczne programowanie", w punktach 5 i 6 na stronie 8.
Poziom 1 Poziom 2 Poziom 3 / Funkcja
SORTOWANIE PROGRAMÓW
Opcja “Sortowanie programów” w menu “Ustawianie”, pozwala zmienić kolejność w jakiej kanały (stacje telewizyjne) pojawiają się na ekranie.
W tym celu:
Po wybraniu opcji naciśnij, a następnie postępuj tak jak jest to opisane w rozdziale "Włączanie telewizora i automatyczne programowanie", w punkcie 7 b) na stronie 8.
NAZWY PROGRAMÓW
Opcja “Nazwy programów” w menu “Ustawianie”, pozwala nadać kanałowi nazwć składającą się maksymalnie z pięciu znaków.
W tym celu:
1 Po wybraniu opcji naciśnij ➤, a następnie naciśnij ↓ lub ↑ by wybrać numer programu któremu chcesz nadać nazwę.
2 Naciśnij ➔. Gdy pierwszy element kolumny Nazwa zostanie wyszczególniony naciśnij ↓ lub ↑ by wybrać literę, numer lub “-” puste miejsce, a następnie naciśnij ➔ by potwierdzić wybrany znak. W ten sam sposób wybierz pozostałe cztery znaki. Na zakończenie naciśnij OK by zapisać wybraną nazwę.
USTAWIENIA AV
Opcja “Ustawienia AV” w menu “Ustawianie” pozwala nadać nazwę urządzeniu podłączonemu do telewizora.
W tym celu:
1 Po nastawieniu opcji naciśnij ➤, a następnie naciśnij ♦ lub ♦ by wybrać źródło wejściowe któremu chcesz nadać nazwę (AV1, AV2 i AV3 dla dodatkowych urządzeń podłączonych do złącz Euro z tyłu odbiornika telewizyjnego i AV4 dla złącz znajdujących się z przodu telewizora). Następnie naciśnij ➤.
2 W kolumnie “Nazwa” automatycznie pojawi się wstępnie nastawiona nazwa:
a) Jesli chcesz użyć jedną z 6 wstępnie nastawionych nazw (CABLE, GAME, CAM, DVD, VIDEO lub SAT), naciśnij ↓ lub ↑ by wybrać jedną z nich i na zakończenie naciśnij OK by ją zapisać.
b) Jeśli chcesz stworzyć własną nazwę wybierz Edycja i naciśnij ➤. Następnie, gdy pierwszy element jest wybrany naciśnij ↓ lub ↑ by wybrać literę, numer lub “-” puste miejsce i naciśnij ➤ by potwierdzić wybór znaku. W ten sam sposób wybierz pozostałe cztery znaki i na zakończenie naciśnij OK by zapisać nazwę.
Poziom 1 Poziom 2 Poziom 3 / Funkcja
PROGRAMOWANIE RE CZNE
Opcja “Programowanie ręczne” w menu “Ustawianie”, pozwala:
a) Zaprogramować pojedynczo i w dowolnym porządku wybrane kanały (stacje telewizyjne) lub wejście wideo.
W tym celu:
1 Po wybraniu opcji “Programowanie ręczne” naciśnij przycisk ➤. Po wybraniu opcji Program, naciśnij przycisk ➤, a następnie ↓ lub ↑ by wybrać numer programu (pozycję) pod którym chcesz zapisać stację telewizyjną lub kanał wideo (dla kanału wideo radzimy wybrać numer programu “0”). Naciśnij ←.
2 Niniejsza opcja pojawi się w zależności od kraju wybranego w menu "Język / kraj".
Po wybraniu opcji System, naciśnij ➤, a następnie ♦ lub ♦ by wybrać system nadawania (B/G dla Europy Zachodniej, D/K dla Europy Wschodniej). Naciśnij ♦.
3 Po wybraniu opcji Kanał naciśnij przycisk ➔ a następnie ↓ lub ↑ by wybrać rodzaj kanału ("C" dla kanałów naziemnych lub "S" dla kanałów telewizji kablowej). Naciśnij ➔. Następnie naciskaj przyciski numeryczne by bezpośrednio wprowadzić numer kanału stacji telewizyjnej lub sygnału kanału wideo. Nie znając numeru kanału naciśnij przycisk ➔ lub ↑ by go odszukać. Po znalezieniu kanału który chcesz zapisać dwukrotnie naciśnij OK.
Powtórz poszczególne kroki by znaleźć i zapisać więcej kanałów.
b) Nadać kanałowi nazwę, składającą się z maks. 5 znaków.
W tym celu:
Po wybraniu opcji Program, naciśnij PROG + lub - aż pojawi się numer programu któremu chcesz nadać nazwę. Gdy pojawi się on na ekranie wybierz opcję Nazwa, a następnie naciśnij przycisk ➔. Naciśnij ♦ lub ♠ by wybrać literę, cyfrę lub “-” by zostawić puste miejsce i naciśnij przycisk ➔ by potwierdzić wybór znaku. Pozostałe cztery znaki wybierz w ten sam sposób. Po wybraniu wszystkich znaków dwukrotnie naciśnij OK by zapisać ustawienie.
cd...
Poziom 1 Poziom 2 Poziom 3 / Funkcja
c) Nawet gdy automatyczne precyzyjne programowanie (ARC) jest stale włączone można ręcznie programować by uzyskać lepszy odbiór obrazu gdyby pojawiły się zakłócenia.
W tym celu:
Oglądając kanał (stację telewizyjną) który chcesz precyzyjnie zaprogramować, wybierz opcję ARC, a następnie naciśnij ➤. Naciśnij ↓ lub ♦ by nastawić poziom częstotliwości kanału między -15 i +15. Na zakończenie dwukrotnie naciśnij OK by zapisać ustawienie.
d) Pomijać pozycje programów przy wybieraniu kanałów przyciskami PROG +/-
W tym celu:
Po wybraniu opcji Program, naciśnij PROG + lub - aż pojawi się numer programu który chcesz pomańć. Gdy pojawi się on na ekranie wybierz opcję Pomiń, a następnie naciśnij przycisk ➤. Naciśnij ↓ lub ♠ by wybrać Tak i na zakończenie dwukrotnie naciśnij OK by zapisać ustawienie.
By anulować ustawienie tej funkcji wybierz opcję "Nie" zamiast "Tak".
e) Opcja ta pozwala dobrze odbierać i nagrywać kodowany kanał przy użyciu dekodera podłączonego do złącza Euro 3/3 lub przez podłączony magnetowid lub poprzez magnetowid podłączony do wymienionego złącza Euro.
Niniejsza opcja pojawi się w zależności od kraju wybranego w menu “Język”/kraj”.
W tym celu:
Wybierz opcję Dekoder i naciśnij ➤. Następnie naciśnij ↓ lub ↑ by wybrać Wł. Na zakończenie dwukrotnie naciśnij OK by zapisać ustawienie.
Jeśli później zechcesz zlikwidować tą funkcję, wybierz Wył. zamiast Wł.
cd...
Poziom 1 Poziom 2 Poziom 3 / Funkcja
AUTOFORMATOWANIE
Opcja "Autoformatowanie" w menu "Ustawienia szczegółów" pozwala by telewizor automatycznie zmienał rodzaj formatu obrazu.
W tym celu:
Po wybraniu opcji, naciśnij ➤. Następnie naciśnij ♦ lub ♦ by nastawić Wł. (jeśli chcesz by telewizor zmieniał automatycznie format obrazu zgodnie z sygnałem stacji) lub Wyl. (jeśli chcesz zachować format obrazu zgodnie z własnym wyborem). Na zakończenie naciśnij OK by zapisać opcję.
Zarówno przy wyborze "Wł." jak też "Wył.", w opcji "Autoformatowanie", zawsze możesz zmodyfikować rodzaj formatu obrazu przez kilkukrotne naciśniście przycisku 📄 pilota. Pmożesz wybrać następujące rodzaje formatu obrazu:
Smart: Imitacja efektu poziomego ekranu dla emisji 4:3.
4:3: Rozmiar konwencjonalnego obrazu. Pełna wizualizacja obrazu.
14:9: Rodzaj obrazu zawarty między formatami 4:3 i 16:9
Zoom: Format poziomego ekranu dla filmów video
Wide: Dla emisji 16:9
W formatach "Smart", "Zoom" i "14:9", ekran wydaje się obcięty zarówno w górnej jak i dolnej części. Naciśnij ↓ lub ↑ by nastawić pozycję obrazu na ekranie (np. by czytać napisy z tłumaczeniem).
cd...
Poziom 1 Poziom 2 Poziom 3 / Funkcja
REDUKCJA ZAKŁÓCEŃ
Opcja “Redukcja zakłóceń” w menu “Ustawienia szczegółów” pozwala automatycznie zmniejszać zakłócenia obrazu gdy sygnał TV jest słaby.
W tym celu:
Po wybraniu opcji naciśnij przycisk ➔. Następnie naciśnij ↓ lub ↑ by wybrać Auto i na zakończenie naciśnij OK by zapisać ustawienie.
By anulować ustawienie tej funkcji wybierz opcję "Wył" zamiast "Auto".
WYJŚCIE AV3
Opcja "Wyjście AV3" w menu "Ustawienia szczegółów" pozwala wybrać gniazdko wyjściowe Euro 3/3 by móc nagrywać ze złącza Euro każdy sygnał pochodzący z telewizora lub z innego urządzenia dodatkowego podłączonego do złącza Euro 1/1 lub 2/2 lub do złącz z przodu telewizora 4 lub 4 i 4.
Jeśli podłączony magnetowid dysponuje Smartlink, proces ten nie jest konieczny.
W tym celu:
Po wybraniu opcji naciśnij ➤. Następnie naciśnij ♦ lub ♦ by wybrać żądany sygnał wyjściowy TV, AV1, AV2, AV4, YC4 lub AUTO.
Przy wyborze "AUTO", sygnał wyjściowy zawsze będzie taki sam jak ten pojawiający się na ekranie TV.
Jeśli dekoder podłączony jest do złącza Euro 3/3 lub do magnetowidu podłączonego do tego złącza Euro, należy pamiętać o nastawieniu "Wyjścia AV3" w "AUTO" lub "TV" by mógł on poprawnie dekodować.
GŁOŚNIKI TV
Opcja "Głośniki TV" w menu "Ustawienia szczegółów", pozwala wyłączyć dźwięk z głośników telewizora by słuchać go wyłącznie przez głośniki zewnętrznego wzmacniacza podłączonego do złączy wyjściowych audio z tyłu telewizora.
W tym celu:
Po wybraniu opcji naciśnij przycisk ➤. Następnie naciśnij ↓ lub ♠ by wybrać Wył. i na zakończenie naciśnij OK by zapisać ustawienie.
By anulować ustawienie tej funkcji wybierz opcję "Wł." zamiast "Wył.".
cd...
Poziom 1 Poziom 2 Poziom 3 / Funkcja
CENTROWANIE RGB
Gdy podłączone jest źródło sygnałów RGB, jak np. konsola “PlayStation”, może się okazać niezbędna regulacja poziomego centrowania obrazu. Można jej dokonać przy użyciu opcji “Centrowanie RGB” w menu “Ustawienia szczegółów”.
W tym celu:
Widząc sygnał wejściowy RGB, wybierz opcję "Centrowanie RGB" i naciśnij przycisk ➤. Następnie naciśnij ♦ lub ♠ by ustawić centrowanie obrazu między -10 i +10. Na zakończenie naciśnij OK by zapisać ustawienie.
OBRÓT OBRAZU
Z powodu magnetyzmu ziemskiego istnieje możliwość, że obraz będzie przechylony. Można go wówczas wyregulować przy użyciu opcji “Obrót obrazu” w menu “Ustawienia szczegółów”.
W tym celu:
Po wybraniu opcji naciśnij przycisk ➤. Następnie naciśnij ♦ lub ♠ by ustawić przechylenie obrazu między -5 i +5. Na zakończenie naciśnij OK by zapisać ustawienie.
Telegazeta jest usługą informacyjną transmitowaną przez większość stacji telewizyjnych. Strona ze spisem treści telegazety (zwykle strona 100) dostarcza informacji o sposobie korzystania z usługi telegazety. By poruszać się po telegazecie należy używać przycisków pilota tak jak jest to opisane na tej stronie.
By móc odpowiednio korzystać z telegazety używaj kanał o silnym sygnale, w przeciwnym wypadku w tekście telegazety mogą pojawić się błędy.
Włączanie Telegazety:
Po wybraniu kanału (stacji telewizyjnej) transmitującej telegazetę z której chcesz korzystać, naciśnij przycisk.
Wybór strony Telegazety:
Używając przycisków numerycznych wprowadź trzy cyfry numeru strony którychceszoglądać.
- Przy mylnym wyborze wprowadź dowolne trzy cyfry a następnie wprowadź poprawny numer strony telegazety.
- Jeśli licznik stron nie zatrzymuje się oznacza to, że wybrana strona nie jest dostępna. W tym wypadku zmień numer żądanej strony.
Wybór następnej lub poprzedniej strony:
Naciśnij PROG + (☑)ub PROG - (.
Nałożenie telegazety na obraz telewizyjny:
Oglądając telegazetę naciśnij przycisk 📄. Naciśnij go ponownie by wyjść z trybu telegazety.
Zatrzymanie strony:
Naciśnij przycisk 📋/÷. Naciśnij go ponownie by anulować zatrzymanie.
Wyświetlanie ukrytej informacji (np. rozwiązania zagadek):
Naciśnij przycisk 📊/☐. Naciśnij go ponownie by znów ukryć informację.
By wybrać podstrone:
Może się okazać, że strona telegazety składa się z kilku podstron. W tym przypadku numer strony znajdujący się w lewym górnym rogu ekranu zmieni kolor z białego na zielony i strzałka lub kilka strzałek pojawi się obok numeru strony. Naciśnij kilkakrotnie przyciski ◆ lub ➔ pilota by zobaczyć żądaną podstrone telegzety.
Wyłączanie telegazety:
Naciśnij przycisk □.
Fastext
Usługa Fastext pozwala dostać się do odpowiedniej strony telegazety poprzez naciśnięcie tylko jednego przycisku.
Gdy korzystasz z usługi telegazety, gdy emitowane są sygnały Fastext, w dolnej części ekranu pojawia się menu kolorowych kodów które pozwala dostać się bezpośrednio do odpowiedniej strony. W tym celu naciśnij odpowiedni kolorowy przycisk (czerwony, zielony, żółty lub niebieski) pilota.
Do telewizora można podłączyć bardzo wiele rodzajów dodatkowych urządzeń tak jak jest to pokazane poniżej. (Do urządzenia nie załączone są kable do tych podłączeń).
Gdy podłączone zostaną słuchawki, głośniki telewizora automatycznie wyłączą się.
* "PlayStation" jest produktem Sony Computer Entertainment, Inc.
* "PlayStation" jest znakiem firmowym zarejestrowanym przez Sony Computer Entertainment, Inc.
- By uniknąć zakłoceń obrazu nie podłączać jednocześnie dodatkowych urządzeń do gniazd A i B.
- Nie podłączaj żadnego dekodera do złącza EURO F.
Podłączanie magnetowidu:
By podłączyć magnetowid przeczytaj rozdział "Podłączanie anteny i magnetowidu". Radzimy podłączyć magnetowid do złącza EURO. Gdy nie używasz kabla do złącza EURO, zaprogramuj ręcznie kanał wejściowy sygnału wideo przy użyciu menu "Programowanie ręczne", w tym celu przeczytaj punkt a) na stronie 13). Przeczytaj również instrukcję obsługi posiadanego magnetowidu by dowiedzieć się jak uzyskać kanał sygnału wideo.
Podłączenie magnetowidu z funkcją Smartlink:
Smartlink jest połączeniem między telewizorem i magnetowidem pozwalającym na bezpośredni przekaz pewnych informacji. By uzyskać więcej informacji odnośnie Smartlink, należy przeczytać instrukcję obsługi magnetowidu.
Jeśli używany jest magnetowid z funkcją Smartlink, należy podłączyć kabel Euro do złącza Euro 📞3/ 📞3 G.
Jeśli do złącza Euro podłączony jest dekoder 3/3 lub magnetowid:
Wybierz opcję “Programowanie Ręczne” w menu “Ustawianie” i po wybraniu opcji “Dekoder”**, wybierz “Wł” (używając przycisk ↓ lub ↑) dla każdego kodowanego kanału.
** Opcja ta jest dostępna w zależności od kraju który został wybrany w menu "Język/Kraj".
cd...
Podłączenie dodatkowego urządzenia audio:
By odbierać dźwięk telewizora przez głośniki sprzętu stereo, należy podłączyć sprzęt do gniazdka wyjściowego audio D i w menu systemu wybrać “Ustawianie”. Następnie wybrać opcję “Ustawienia szczegółów” i wybrać “Wył.” w “Głośniki TV”.
Natężenie dźwięku w podłączonych głośnikach można zmieniać przyciskami ustawiania dźwięku na pilocie telewizora. Można również zmieniać poziom dźwięków wysokich i niskich w menu “Regulacja dźwięku”.
Można również wykorzystać jakość efektu dźwięku “Dolby Virtual” odbierając dźwięk przez sprzęt muzyczny:
W tym celu ustaw głośniki sprzętu muzycznego po obu stronach telewizora w odległości mniej więcej 50 cm od niego.
Po ustawieniu głośników w systemie menu wybierz menu “Regulacja dźwięku”, i następnie wybierz “Dolby Virtual” w opcji “Efekt”.
Zastosowanie dodatkowych urządzeń
1 Podłącz dodatkowe urządzenie do odpowiedniego gniazda telewizora tak jak jest to poprzedniej stronie.
2 Włącz podłączone urządzenie.
3 By pojawił się obraz z podłączonego urządzenia kilkakrotnie naciśnij przycisk ☎ aż na ekranie pojawi się odpowiedni symbol sygnału wejściowego.
Symbol Sygnały wejściowe
1 • Sygnał wejściowy audio/wideo ze złącza EURO E.
-1 - Sygnał wejściowy RGB ze złącza EURO E. Symbol ten pojawi się wyłącznie wtedy jeśli podłączone zostało śródło wejściowe sygnału RGB.
2 • Sygnał wejściowy audio/wideo ze złącza EURO F.
-2 - Sygnał wejściowy RGB ze złącza EURO E. Symbol ten pojawi się wyłącznie wtedy jeśli podłączone zostało źródło wejściowe sygnału RGB.
3 • Sygnał wejściowy audio/wideo ze złącza EURO G.
3 • Sygnał wejściowy S Video ze złącza EURO G. Symbol ten pojawi się wyłącznie wtedy jeśli podłączone zostało źródło wejściowe sygnału S Video.
4 • Sygnał wejściowy wideo ze złącza RCA B i sygnał wejściowy audio ze złącza C.
4 • Sygnał wejściowy S Video ze złącza S Vídeo A i sygnał wejściowy audio ze złącza C. Symbol ten pojawi się wyłącznie wtedy jeśli podłączone zostało źródło wejściowe sygnału S Video.
4 By przywrócić normalny obraz telewizyjny naciśnij przycisk □ pilota.
Dla sprzętu monofonicznego
Podłącz wtyk audio do gniazda L/G/S/I z przodu telewizora i wybierz 4 lub 4 sygnał wejściowy zgodnie z instrukcją powyżej. W rozdziale “Regulacja dźwięku” wybierz “Podwój. dźwięk” “A” w menu dźwięku na ekranie.
System TV:
W zależności od wybranego kraju:
B/G/H. D/K
System koloru:
PAL, SECAM
NTSC 3.58, 4.43 (tylko wejście wideo)
Zakresy kanałów:
VHF: E2-E12
UHF: E21-E69
CATV: S1-S20
HYPER: S21-S41
D/K R1-R12, R21-R69
Kineskop:
Płaski Ekran FD Trinitron WIDE
32 cali (W przybliżeniu przekątna 82 cm)
Tylne gniazda:
G-1/Złącze 21-stykowe EURO (norma CENELEC) w tym wejścia audio/wideo, wejście RGB, wyjście audio/wideo TV
2/-Złącze 21-stykowe EURO (norma CENELEC) w tym wejścia audio/wideo, wejście RGB, wyjście audio/wideo ekran
3/ Złącze 21-stykowe Euro (norma (SMARTLINK)CENELEC) w tym wejście audio/wideo, wejście wideo S, wyjście audio/wideo do wyboru i złącze Smartlink
G Wyjścia audio (l./pr.) złącza RCA
Gniazda przednie:
4 wejście S Video DIN 4-stykowe
4 wejście wideo - złącze RCA
- 4 wejście audio - złącza RCA
gniazdo do podłączenia słuchawek
Moc wyjściowa dźwięku:
2 x 14 W (moc muzyczna)
2 x 7 W (RMS)
Pobór mocy:
102 W
Zużycie energii w trybie czuwania (standby): 0.4 W
Wymiary (szer. x wys. x głęb.):
W przybliżeniu. 933 x 562 x 572 mm.
Waga:
W przybliżeniu. 60 Kg.
Akcesoria w wyposażeniu:
Pilot mod. RM-947 (1 szt.)
Baterie (zgodne z normałEC) (2 szt.)
Inne dane :
- Obraz 100 Hz
- Telegazeta, Fastext, TOPtext (250 stron w pamięci Telegazety)
•Automatyczne wyłączenie - Smartlink (bezpośrednie połączenie między telewizorem i kompatybilnym magnetowidem. Szersza informacja o łączu Smartlink znajduje się w instrukcji obsługi magnetowidu)
•Automatyczne wykrywanie systemu przekazu sygnałów TV
•Dolby Virtual
•BBE
•Autoformatowanie
Wygląd i dane techniczne mogą ulec zmianie bez uprzedzenia.
Papier Ekologiczny -100% bez chloru
PL
Pozbycie się Zużytego Sprzętu (Stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)
Taki symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Poprzez upewnię się, że dyspozycja dotycząca produktu jest poprawna, zapobiega się potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłasciwego postępowania. Recykling materiałów pomoże w ochronie naturalnych źródeł. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z naszym lokalnym biurem, ze służbami oczyszczania miasta lub ze sklepem, w którym zakupiony został ten produkt.
Oto kilka prostych rozwiązań problemów związanych z obrazem i dźwiękiem.
| Problem Rozwiązanie | |
| Brak obrazu (ekran jest ciemny) i brak dźwięku. | Sprawdź podłączenie anteny.Włącz telewizor do sieci i naciśnij przycisk 0z przodu urządzenia.Jeśli pojawi się wskaźnik Ⓧ naciśnij przycisk TV 1/6 pilota. |
| Słaba jakość obrazu lub jego brak, lecz dobra jakość dźwięku. | Przy użyciu systemu menu wybierz menu “Regulacja obrazu” i ustaw “Zerowanie” by przywrócić nastawienia fabryczne. |
| Brak obrazu lub brak menu informacyjnego z dodatkowego urządzenia podłączonego do złącza EURO z tyłu telewizora. | Upewnij się, że dodatkowe urządzenie jest włączone do sieci i kilkakrotnie naciśnij przycisk 4 pilota, aż odpowiedni symbol sygnału wejściowego pojawi się na ekranie. |
| Dobry obraz lecz brak dźwięku. | Naciśnij przycisk △ +/- pilota.Sprawdź czy opcja “Głośniki TV” w menu “Ustawienia szczegółów” ustawiona jest w pozycji “Wł.”.Sprawdź czy słuchawki zostały odłączone. |
| Brak koloru w programach kolorowych. | Przy użyciu systemu menu wybierz menu “Regulacja obrazu” i ustaw “Zerowanie” by przywrócić nastawienia fabryczne. |
| Obraz ulega zniekształceniu przy zmianie programu lub przy czytaniu telegazety. | Wyłącz urządzenie podłączone do złącza 21 - stykowego EURO z tyłu telewizora. |
| W telegazecie pojawiają się nieprawidłowe litery. | Po wprowadzeniu w menu trybu wyświetlania ekranu “Język/Kraj” wybierz swój kraj. |
| Obraz jest przechylony. | Przy użyciu systemu menu wybierz opcję “Obrót obrazu” w menu “Ustawienia szczegółów” wyreguluj przechylenie. |
| Zakłócenia obrazu. | Przy użyciu systemu menu wybierz opcję “ARC” w menu “Programowanie Ręczne” i ręcznie zaprogramuj by uzyskać lepszy odbiór obrazu.Przy użyciu systemu menu wybierz opcję “Redukcja zakłóceń” w menu “Ustawienia szczegółów” wybierz opcję “Auto” by zmniejszyć zakłócenia obrazu. |
| Obraz nie jest poprawnie dekodowany lub jest niestały przy odbiorze przez dekoder podłączony do złącza Euro 3/3. | W systemie menu wybierz do menu “Ustawianie”. Następnie wybierz opcję “Ustawienia szczegółów” i ustaw “Wyjście AV3” w “TV”.Sprawdź czy dekoder nie jest podłączony do złącza EURO 2/2. |
| Nie działa pilot. | Zmień baterie. |
| Miga wskaźnik trybu czuwania (standby) ⏻. | Skontaktuj się z najbliższą stacją serwisową Sony. |
- W przypadku awarii oddaj telewizor do naprawy wykwalifikowanemu personelowi technicznemu.
- Nigdy nie otwieraj obudowy.
- Dziękujemy za wybór telewizora kolorowego Sony z Płaskim Ekranem FD Trinitron.
- Spis treści
- Opis ogólny
- Podłączenie telewizora
- Pierwsze uruchomienie telewizora
- System menu na ekranie
- Informacje dodatkowe
- Wkładanie baterii do pilota
- Podłączanie anteny i magnetowidu
- Krótki przewodnik po systemie menu
- REGULACJA OBRAZU
- W tym celu:
- Poziom 1 Poziom 2 Poziom 3 / Funkcja
- REGULACJA DŻWIĘKU
- Efekt
- TIMER WYŁNCZENIA
- JEZYK / KRAJ
- AUTOPROGRAMOWANIE
- SORTOWANIE PROGRAMÓW
- NAZWY PROGRAMÓW
- USTAWIENIA AV
- PROGRAMOWANIE RE CZNE
- AUTOFORMATOWANIE
- REDUKCJA ZAKŁÓCEŃ
- WYJŚCIE AV3
- GŁOŚNIKI TV
- CENTROWANIE RGB
- OBRÓT OBRAZU
- Włączanie Telegazety:
- Wybór strony Telegazety:
- Wybór następnej lub poprzedniej strony:
- Nałożenie telegazety na obraz telewizyjny:
- Zatrzymanie strony:
- Wyświetlanie ukrytej informacji (np. rozwiązania zagadek):
- By wybrać podstrone:
- Wyłączanie telegazety:
- Fastext
- Podłączanie magnetowidu:
- Podłączenie magnetowidu z funkcją Smartlink:
- Jeśli do złącza Euro podłączony jest dekoder 3/3 lub magnetowid:
- Podłączenie dodatkowego urządzenia audio:
- Można również wykorzystać jakość efektu dźwięku “Dolby Virtual” odbierając dźwięk przez sprzęt muzyczny:
- Zastosowanie dodatkowych urządzeń
- Symbol Sygnały wejściowe
- Dla sprzętu monofonicznego
- System TV:
- System koloru:
- Zakresy kanałów:
- Kineskop:
- Tylne gniazda:
- Gniazda przednie:
- Moc wyjściowa dźwięku:
- Pobór mocy:
- Wymiary (szer. x wys. x głęb.):
- Waga:
- Akcesoria w wyposażeniu:
- Inne dane :
- Pozbycie się Zużytego Sprzętu (Stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)
Marka : SONY
Model : KV-32CS71K
Kategoria : Telewizor
