Тип продукта	Цветной телевизор FD Trinitron WEGA WIDE
Бренд	Sony
Модель	KV-32CS71K
Размер экрана (диагональ)	32 дюйма (приблизительно 82 см)
Технология дисплея	Плоский FD Trinitron с обработкой 100 Гц
Системы цветности	PAL, SECAM, NTSC 3.58/4.43 (только видеовход)
Телевизионные системы	B/G/H, D/K (в зависимости от выбора страны)
Диапазон каналов	VHF E2-E12, UHF E21-E69, CATV S1-S20, HYPER S21-S41, D/K R1-R12, R21-R69
Выходная мощность звука	2 x 14 Вт (музыкальная мощность), 2 x 7 Вт (RMS)
Потребляемая мощность	102 Вт
Потребляемая мощность в режиме ожидания	0.4 Вт
Размеры (Ш x В x Г)	Приблизительно 933 x 562 x 572 мм
Вес	Приблизительно 60 кг
Задние разъемы	3 разъема Scart (1 с входом RGB и выходом TV AV, 2 с RGB и мониторным выходом, 3 с S-Video и Smartlink), Аудиовыходы L/R (разъемы phono)
Боковые разъемы	Вход S-Video (4-контактный DIN), видеовход (phono), аудиовходы (phono), разъем для наушников
Пульт дистанционного управления	RM-947 с батарейками в комплекте
Телетекст	Fastext и TOPtext с памятью на 250 страниц
Улучшения звука	Система звука высокой четкости BBE, Dolby Virtual Surround
Особые функции	Изображение 100 Гц, автоформат, шумоподавление, центрирование RGB, поворот изображения, таймер сна, Smartlink
Безопасность и обслуживание	Отключайте перед чисткой; используйте мягкую влажную ткань; не используйте абразивные чистящие средства; обеспечьте вентиляционный зазор 10 см
Утилизация	Не утилизируйте как бытовые отходы; сдавайте в пункты сбора для переработки

Часто задаваемые вопросы - KV-32CS71K SONY

Как выполнить автоматическую настройку всех доступных каналов?

Нажмите кнопку МЕНЮ, перейдите в Настройка > Автонастройка, затем выберите Да. Телевизор просканирует и сохранит все каналы. Не нажимайте никакие кнопки во время этого процесса.

Как настроить параметры изображения?

Нажмите МЕНЮ, выберите Настройка изображения. Вы можете выбрать режим (Пользовательский, Живой, Кино) и настроить Контрастность, Яркость, Цветность, Резкость и Оттенок (только для NTSC). Используйте Сброс, чтобы вернуть заводские настройки.

Как установить таймер сна?

Нажмите МЕНЮ, перейдите в Таймер > Таймер сна, затем установите желаемое время (до 4 часов). Телевизор автоматически переключится в режим ожидания. За одну минуту до отключения отображается оставшееся время.

Как исправить наклон изображения?

Нажмите МЕНЮ, перейдите в Настройка > Детальная настройка > Поворот изображения. Отрегулируйте от -5 до +5 с помощью кнопок ↓/↑, чтобы выровнять изображение.

Как использовать телетекст?

Нажмите кнопку TELETEXT на пульте. Введите трехзначный номер страницы с помощью цифровых кнопок. Используйте PROG +/- для следующей/предыдущей страницы. Нажмите OK, чтобы наложить телетекст на изображение телевизора. Нажмите TELETEXT снова для выхода.

Как подключить видеомагнитофон?

Подключите видеомагнитофон к разъему Scart на задней панели телевизора с помощью кабеля Scart. Нажимайте кнопку SOURCE до появления правильного символа входа. Для ручной настройки используйте Ручная настройка программ в меню Настройка.

Почему нет звука, но изображение есть?

Проверьте, активна ли кнопка MUTE (нажмите снова, чтобы восстановить звук). Убедитесь, что Динамики телевизора установлены в Вкл в Настройка > Детальная настройка. Также проверьте, не подключены ли наушники.

Как уменьшить шум изображения?

Нажмите МЕНЮ, перейдите в Настройка > Детальная настройка > Шумоподавление и выберите Авто. Это уменьшает видимый шум при слабом сигнале.

Что делает функция автоформата?

Когда включено (Настройка > Детальная настройка > Автоформат установлен в Вкл), телевизор автоматически переключается на правильный формат экрана (например, 4:3, 16:9) в зависимости от сигнала вещания.

Как сбросить телевизор до заводских настроек?

В меню Настройка изображения выберите Сброс, чтобы восстановить настройки изображения. Для звука перейдите в Настройка звука и выберите Сброс. В этой модели нет полного сброса до заводских настроек.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-32CS71K SONY

Инструкция по эксплуатации

SK

Перед тем как включить телевизор, просим Вас ознакомиться с разделом "Общие правила техники безопасности" настоящей инструкции. Сохраняйте настоящую инструкцию на будущее.

Návod na obsluhu

[Non-Text]

Настройка на звука....10

Ниво 1 Ниво 2 Ниво 3 / Функция

Ниво 1 Ниво 2 Ниво 3 / Функция

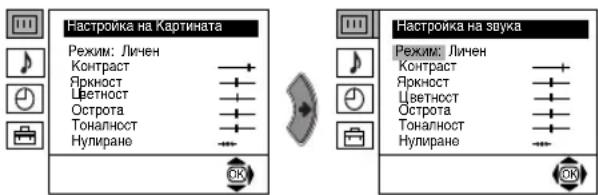

НАСТРОЙКА НА ЗВУКА

Менюто «Настройка на звука» позволява промяна на нагласата на звука.

За целта:

• За стерео предавания:

↓ МОНО.

↓ Стерео.

Ниво 1 Ниво 2 Ниво 3 / Функция

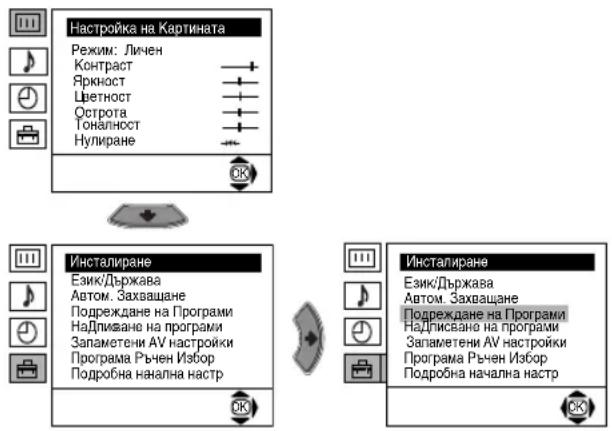

АВТОМАТИЧНО ИЗКЛЮЧВАНЕ

Ниво 1 Ниво 2 Ниво 3 / Функция

Ниво 1 Ниво 2 Ниво 3 / Функция

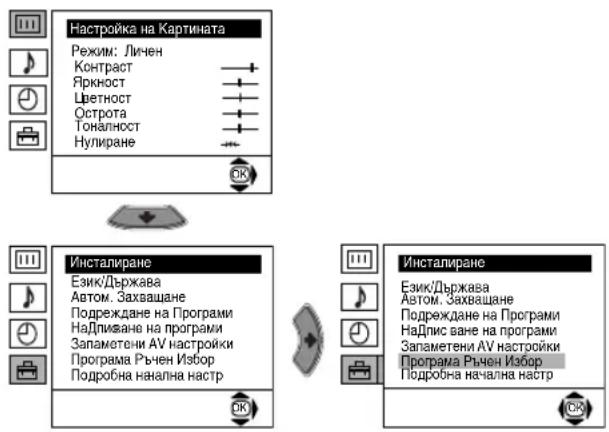

ПРОГРАМА РЪЧЕН ИЗБОР

а) Да настроите един по един, и в желания програмен ред, каналите (ТВ предавания) или един видео вход.

За целта:

Ниво 1 Ниво 2 Ниво 3 / Функция

Ниво 1 Ниво 2 Ниво 3 / Функция

4:3: Нормален размер на образа. Цялостно изображение.

14:9: Комбиниран формат между 4:3 и 16:9

Широк: За емисии 16:9

Ниво 1 Ниво 2 Ниво 3 / Функция

Ако по-нататьк желаете да премахнете тази функция, изберете «Изкл.» вместо «Auto».

Ако по-нататьк желаете да премахнете тази функция, изберете «Вкл.» вместо «Иакл».

продължава...

Ниво 1 Ниво 2 Ниво 3 / Функция

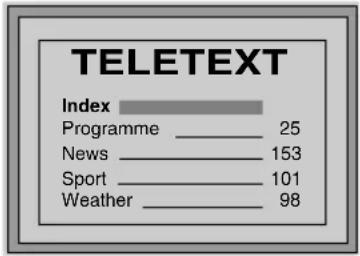

Избор на страница от Телетекста:

Символ Входен сигнал

NTSC 3.58, 4.43 (само видео вход)

Обхват на каналите:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K R1-R12, R21-R69

Кинескои:

32 инча (Приблизителю 82см Диагонал на изображението)

Задни терминали:

1/-Евроконектор с 21 крачета (норма CENELEC) включващ Аудио/Видео вход, вход RGB, ТВ аудио / видео изходt

2/Евроконектор с 21 крачета (норма CENELEC) включващ Аудио/Видео вход, вход RGB, Монитор аудио/видео изход

4 Вход S video - DIN 4 крачета

4 Видео вход - букса RCA

- 4 Вход аудио - букси RCA

Жак за слушалки

Изход за звук:

Енергийно потребление:

102 W

Енергийно потребление в режим на временно изключване (standby):

0.4 W

1 устройство за дистанционно управление (RM-947)

2 батерии, норма IEC

Други характеристики :

Екологична хартия -без хлор

Мы благодарим Вас за то, что Вы выбрали этот цветной телевизор с Плоским Экраном FD Trinitron.

Перед первым включением телевизора внимательно ознакомьтесь с данной Инструкцией по Эксплуатации и сохраните ее для будущих консультаций.

- Условные обозначения, используемые в данной Инструкции:

• Важная информация.
• Информация о работе.
• 1,2...Последовательность инструкций для выполнения.

- Затененные кнопки пультв дистанционного управления указывают на кнопки, которые надо нажать для выполнения различных инструкций.

- Информация о результатах выполнения инструкций.

Оглавление

Введение .... 3

Общие правила техники безопасности .... 4

Общее описание

Назначение кнопок на пульте дистанционного управления .... 5

Общее описание кнопок телевизора 6

Установка

Установка батареек в пульт дистанционного управления....6

Подключение антенны и видеомагнитофона 6

Первое включение телевизора в работу

Включение и автоматическая настройка телевизора ....7

Вывод системы меню на экран

Введение и работа с системой меню....9

Схема меню:

Настройка изображения 9

Настройка звука 10

Таймер выключения....11

Язык/Страна 11

Автонастройка 11

Сортировка программ 12

Метки программ 12

Предустановка AV 12

Ручная настройка программ.... 13

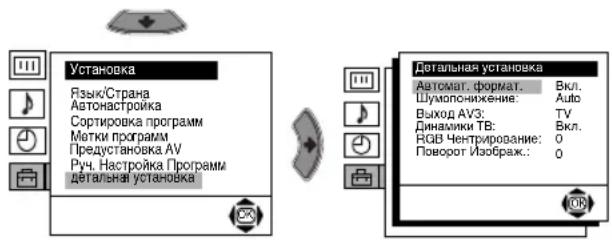

Автоформат 15

Шумопонижение 16

Выход AV3 16

Динамики ТВ 16

RGB центрирование 17

Поворот изображения.... 17

Телетекст 18

Дополнительная информация

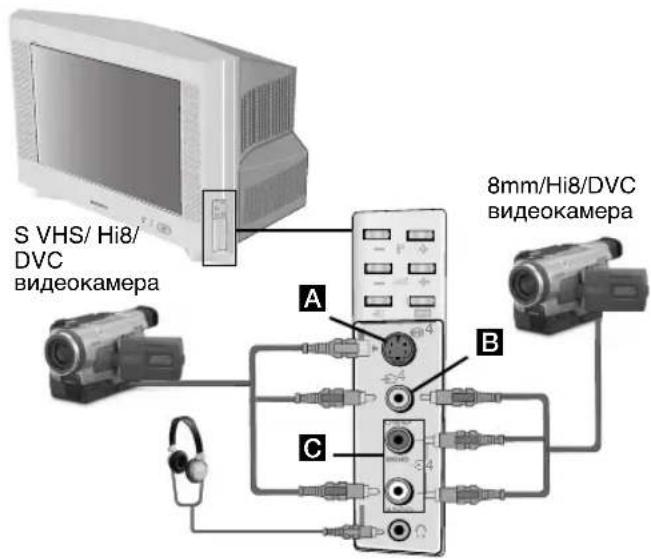

Подключение дополнительных устройств 19

Использование дополнительных устройств....20

Спецификации 21

Утилизация электрического и электронного оборудования 21

∅Этот телевизор предназначен для работы только от сети переменного тока напряжением 220-240 В. Не подключайте слишком много электроприборов к одной розетке, так как это может привести к возгоранию или поражению электрическим током.	Из соображений безопасности и энергосбережения не рекомендуется оставлять телевизор в дежурном режиме в то время, когда он не используется. Отключайте телевизор от сети сетевой кнопкой. Однако, в некоторых телевизорах могут быть функции, для правильной работы которых выключенный телевизор должен оставаться в дежурном режиме. Такие условия специально оговорены в инструкции по эксплуатации	∅Не допускайте попадания каких-либо предметов внутрь телевизора, так как это может привести к возгоранию или поражению электрическим током. Не допускайте проливания каких-либо жидкостей на телевизор. Если все же произошло проливание жидкости или попадание какого-либо предмета внутрь телевизора, немедленно выключите телевизор и не включайте его до тех пор, пока его не проверит квалифицированный мастер.
∅Не вскрывайте корпус и заднюю крышку телевизора. Обращайтесь только к квалифицированному техническому персоналу.	В целях Вашей безопасности не прикасайтесь к любым частям телевизора, сетевому шнуру или антенному кабелю во время грозы.	Во избежание опасности возгорания или поражения электрическим током оберегайте телевизор от дождя и сырости.
∅Не перекрывайте вентиляционные отверстия в телевизоре. Для обеспечения нормальной вентиляции оставляйте вокруг телевизора пространство не менее 10 см с каждой стороны.	Не помещайте телевизор в местах с повышенной температурой, влажностью или запыленностью. Не устанавливайте телевизор в месте, где он может подвергаться воздействию механической вибрации	Во избежание возгорания нерасполагайте вблизи телевизора легковоспламеняющиеся предметы и источники открытого огня (например, свечи).
∅Вытирайте экран и корпус телевизора только мягкой, слегка увлажненной материей. Не используйте абразивные материалы, щелочные моющие средства, чистящие порошки и растворители, такие как спирт, бензин, антистатический аэрозоль и т.п. Из соображений безопасности отключайте штепсель ТВ от сети на время уборки.	При отключении вилки питания от розетки тяните за саму вилку, а не за провод питания.	∅Следите за тем, чтобы тяжелые предметы не ставились на шнур питания, так как это может привести к его повреждению. Рекомендуется смтывать излишнюю длину сетевого шнура на специальные держатели на задней крышке телевизора.

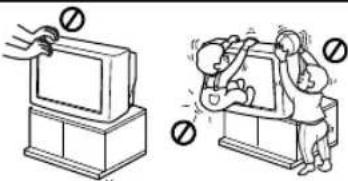

Устанавливайте телевизор на прочную, устойчивую подставку. Никогда не пытайтесь передвигать телевизор вместе с подставкой (тумбой) – всегда переставляйте телевизор и тумбу по отдельности. Не ставьте телевизор набок или экраном вверх. Не позволяйте детям влезать на телевизор.	Отключайте вилку питания телевизора из розетки перед тем, как переставить телевизор. При переноске телевизора будьте осторожны, избегайте неровных поверхностей и чрезмерных усилии. В случае падения или повреждения телевизора нужно, чтобы его немедленно проверил квалифицированный технический персонал	∅Не накрывайте вентиляционные отверстия телевизора газетами, шторами и т.п.

Временное отключение телевизора: Нажмите для временного отключения телевизора (загорится индикатор режима ожидания Ф. Нажмите еще раз для включения телевизора из режима временного отключения (standby). В целях экономии электроэнергии мы рекомендуем полностью выключать телевизор, если Вы им не пользуетесь. Если в течение 15 минут нет телевизионного сигнала, и если Вы не нажимаете ни на одну из кнопок, телевизор автоматически перейдет в режим временного отключения (standby).
② Выбор входного сигнала: Нажмите несколько раз, пока обозначение требуемого входного сигнала не появится на экране.
③ Выбор каналов: нажмите на нее для выбора каналов. Для номеров программы из двух цифр, нажмите вторую цифру в период времени до 2,5 секунд.
4 Нажмите для возвращения к последнему выбранному каналу (предыдущий канал должен был задержаться на экране в течение 5 секунд минимально).
⑤ Эта кнопка работает только в режиме телетекста.
⑥ Эта кнопка работает только в режиме телетекста.
⑦ Выбор телетекста: Нажмите для включения телетекста.
⑧Вызвав MENU,пользуйтесь этими кнопками для перемещения по системе меню. Для получения более подробной информации, обратитесь к главе «Введение и работа с системой меню» на странице 9. Если MENU не вызвано,нажмите OK для того, чтобы увидеть полный список настроенных каналов. Выберите канал (телевизионную станцию), нажав на ↓ или ↑, после чего снова нажмите OK для просмотра выбранного канала.
⑨ Выбор формата экрана: Нажмите на эту кнопку несколько раз для изменения формат изображения. Для получения более подробной информации, обратитесь к главе «автоформат» на странице 15.
10 Выбор каналов: Нажмите для выбора следующего или предыдущего канала.
⑪ Отключение звука: Нажать для отключения звука. Нажать еще раз для восстановления звука.
12 Регулировка Уровня Громкости: Нажмите для регулировки уровня громкости телевизора.
13 Включение системы меню: Нажмите для вывода меню на экран. Нажмите еще раз для его выключения и для возвращения к обычному экрану телевизора.
14 Выбор режима телевизора: Нажмите для отключения телетекста или входа сигнала видео.
15 Выбор Режима Изображения: Нажмите несколько раз для смены Режима Изображения.
16 Регулировка режима звука: Нажмите несколько раз для регулировки режима звука.
Показать информацию на экране: Нажать для вывода на экран всех указаний. Снова нажать для отмены.
Помимо функций телевизора, все цветные кнопки также используются для работы с телетекстом. Для получения более подробной информации, обратитесь к Разделу «Телетекст» данной Инструкции по Эксплуатации.

Установка батареек в пульт дистанционного управления

Убедитесь в том, что батарейки вставлены в соответствии с обозначенными полюсами.

Бережно относитесь к окружающей среде и выбрасывайте отработанные батарейки в специально установленные для этого контейнеры.

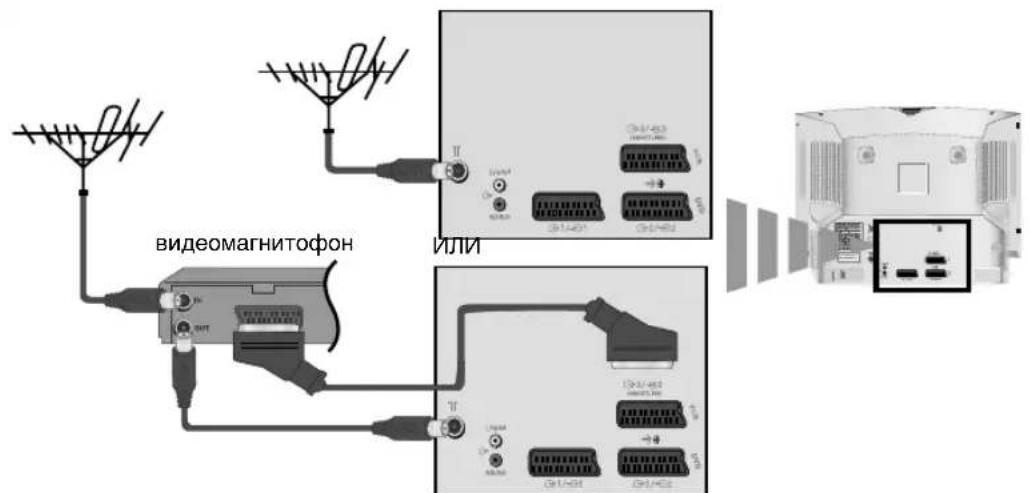

Подключение антенны и видеомагнитофона

Провода для подключения не входят в комплект поставки.

Подключение через Евроразъем (SCART) (поставляется дополнительно)

Для получения более подробной информации о подключении видеомагнитофона обратить к Разделу "Подключение дополнительных устройств данной Инструкции по Эксплуатации.

При первом включении телевизора на экране появится ряд меню, с помощью которых можно: 1) выбрать язык меню, 2) выбрать страну, где Вы будете пользоваться телевизором, 3) регулировка наклона изображения, 4) искать и автоматически запоминать все имеющиеся каналы (телевизионных станции) и 5) изменять порядок появления каналов (телевизионных станций) на экране телевизора. этих параметров регулировки, Вы можете это сделать, выбрав соответствующий пункт в 📞 (меню установка), или нажав кнопку автоматической начальной настройки 🌐 передней панели телевизора.

1 Включите штепсель телевизора в розетку сети переменного тока (220-240 В,50 Гц). Нажмите на переключатель включение /выключение ☑на передней панели телевизора для его включения. При первом нажатии на эту кнопку на экране автоматически появится меню Language (Язык).

2 Нажмите на кнопку ↓ или ↑ пульта дистанционного управления для выбора языка, а затем нажмите на кнопку ОК для подтверждения выбора. Начиная с этого момента все меню появятся на экране на выбранном Вами языке.

3 На экране автоматически появится меню Страна. Нажмите на кнопку ↓ или ↑ для выбора страны, гдеВы будете пользоваться телевизором, а затем нажмите на кнопку ОК для подтверждения выбора.

• Если в списке нет той страны, где Вы будете пользоваться телевизором, выберите «-», вместо страны.
• Чтобы избежать неправильного отображения символов телетекста при использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.

4 Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню Поворот изображ.

a) Если это не требуется, нажмите ↓ или ↑ для выбора Нет необходимости и нажмите ОК.
6) Если это требуется, нажмите ↓ или ↑ для выбора Отрегулировать и нажмите OK. После этого отрегулируйте наклон изображения от -5 до +5, нажав ↓ или ↑. После этого нажмите на OK для запоминания.

продолжение...

5 На экране появится меню Автонастройка. Нажмите на кнопку ОК для выбора Да.

6 Телевизор начинает настраивать и автоматически запоминать все имеющиеся каналы (телевизионные станции).

Зтот процесс занимает несколько минут. Надо набраться терпения и не нажимать на кнопки в течение процесса настройки, иначе настройка прервется.

Если телевизор не обнаружил ни одного канала (телевизионной станции) с помощью автонастройки, на экране появится сообщение о том, что следует подключить антенну. Подключите, пожалуйста, антенну в соответствии с инструкциями, приведенными на стр. 6 данного сборника, после чего нажмите ОК. Процесс автонастройки возобновится.

7 После того, как телевизор настроил и запомнил все каналы (телевизонные станции), на экране автоматически появится меню Сортировка программ для изменения порядка появления каналов на экране.

a) Если Вы не хотите изменять порядок каналов, обратитесь к пункту 8.
b) Если вы хотите изменить порядок каналов:

1 Нажмите на кнопку ↓ или ↑ для выбора номера программы и канала (телевизионной станции), который Вы хотите изменить, после чего нажмите на кнопку ▶.
2 Нажмите на ↓ или ↑ для выбора нового номера программы, где Вы хотите запомнить выбранный Вами канал (телевизионную станцию), после чего нажмите на ←.
3 Повторите шаги 6)1 и 6)2, если Вы хотите изменить порядок появления других телевизионных каналов.

8 Нажмите на кнопку MENU для возвращения к нормальному экрану телевизора.

MENU

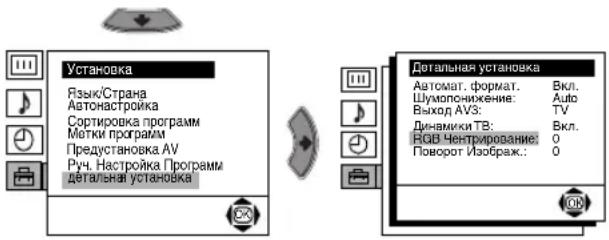

В данном телевизоре предусмотрена система вывода меню на экран для объяснения различных операций. Пользуйтесь следующими кнопками пульта дистанционного управления для передвижения по меню:

1 Нажмите на кнопку MENU для выхода на первый уровень меню на экране.

MENU

2 • Для подчеркивания требуемого меню или пункта меню, нажмите на ↓ или ↑.
- Для входа в меню или в выбранныйпункт меню, нажмите →.
- Для того, чтобы вернуться в предыдущее меню или пункт меню, нажмите ←.
- Для изменения параметров выбранного пункта меню нажмите ↓/↑/↔ или →.
- Для подтверждения и запоминания Вашего выбора, нажмите OK.

3 Нажмите на кнопку MENU для возвращения к обычному экрану телевизора.

MENU

Схема меню

Уровень 1 Уровень 2 Уровень 3 / Функци

НАСТРОЙКА ИЗОБРАЖЕНИЯ

Меню «Настройка изображения» дает возможность изменить параметры регулировки изображения.

Для этого :

После выбора пункта, который Вы хотите изменить, нажмите на ➤. После этого нажмите несколько раз на ↓/↑/↔ или ➤ для изменения параметров, а затем нажмите OK для запоминания.

Зто меню также дает возможность изменить режим изображения в соответствии с видом программы, которую Вы смотрите:

↓ Персональный (по личному предпочтению).
- Репортаж (для прямых трансляций, а также сигналов с DVD и цифровых декодеров).
↓ Кино (для фильмов).

• Яркость, Цветность и Резкость можно изменить только в том случае, если Вы выбрали режим изображения в «персональный».
• Цветовой Тон можно изменять только в системе цвета NTSC (например, видеопленки производства США).
• Для возвращения к заводским параметрам настройки изображения выберите Сброс и нажмите на ОК.

Уровень 1 Уровень 2 Уровень 3 / Функци

НАСТРОЙКА ЗВУКА

Вы можете изменить настройку режима звука в меню «Настройка звука».

Для этого:

Выберите пункт меню, который Вы хотите изменить, и нажмите ➢. После этого нажмите несколько раз ↓/♠/♦ или ➢ для изменения настройки, после чего нажмите OK для запоминания.

Зффект

↓ Естественный:

Подчеркивает четкость, оттенки и само звучание посредством системы «ВВЕ High Definition Sound System»*.

↓ Динамичный:

«BBE High Definition Sound system»*: усиливает четкость и само звучание, способствуя большей разборчивости речи и более естественному звучанию музыки.

↓ Dolby\*\*Virtual:

Симуляция звукового эффекта «Dolby Surround Pro Logic».

↓ Выкл

без специальных акустических эффектов.

Тембр ВЧ

← Меньше → Больше

Тембр НЧ

← Меньше → Больше

Баланс

← Левый → Правый

Сброс

Восстанавливает заводскуюћнастройку уровней звука.

Двойной звук→

• Для стерео передач:
↓ МОНО
↓ Стерео
• Для двуязычных передач:
↓ Моно (для канала моно, если он есть).
↓ A (для канала 1).
↓ Б (для канала 2).

Авторег. гром→

↓ Выкл.: Громкость изменяется в зависимости от сигнала канала радиовещания.
↓ Вкл.: Громкость поддерживается на одном и том же уровне, вне зависимости от сигнала канала радиовещания (например, в рекламе).

• Если Вы слушаете телевизор через наушники, то пункте «Зффект» автоматически перейдет в положение «Выкл.».
• При включении «Зффект» в положение «Dolby Virtual.», «Авторег. гром.» автоматически перейдет в положение «Выкл» и наоборот.

* BBE произведен Sony Corporation по лицензии BBE Sound, Inc. Он защищен патентом США за номером 4,638,258 и 4,482,866. Слово BBE и символ BBE являются торговыми марками BBE Sound, Inc.

**Данный телевизор был сконструирован для создания звукового эффекта «Dolby Surround» имитируя эффект четырех громкоговорителей посредством только двух громкоговорителей телевизора, и только в том случае, если звуковой сигнал станции будет «Dolby Surround». Помимо этого, можно улучшить звуковой эффект посредством подключения внешнего громкоговорителя. Для получения более подробной информации, обратитесь к главе «Подключение внешнеи звуковоспроизводящей аппаратуры» на странице 20.
** Изготовлено по лицензии фирмы Dolby Laboratories. Долби, «Dolby», «Pro Logic» и символ с двойным D 📄 товарные знаки фирмы Dolby Laboratories.

Уровень 1 Уровень 2 Уровень 3 / Функци

ТАЙМЕР ВЫКЛЮЧЕНИЯ

Пункт «Таймер выкл.» в меню «Таймер» дает возможность выбрать период времени, по истечении которого телевизор автоматически перейдет в режим временного отключения (standby).

Для этого:

После выбора этого пункта нажмите на ➔ После этого нажмите на ↓ или ↑ для выбора интервала времени (максимально 4 часа).

• Если, во время просмотра, Вы хотите увидеть, сколько минут осталось до отключения, нажмите на кнопку
• За одну минуту до временного отключения телевизора это оставшееся время появится на экране.

ЯЗЫК/СТРАНА

Пункт «Язык/Страна» в меню «Установка» дает возможность выбратьязык, который Вы предпочитаете для появления меню на экране. Также Вы можете выбрать страну, где Вы будете пользоваться телевизором.

Для этого:

После выбора этого пункта меню, нажмите на ➤, после чего выполняйте все, указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 2 и 3 на странице 7.

АВТОНАСТРОЙКА

Пункт меню «Автонастройка» в меню «Установка» дает возможность поиска и запоминания всех доступных каналов (телевизионных станций).

Для этого:

После выбора этого пункта меню, нажмите на ➤, а затем выполните указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 5 и 6 на странице 8.

продолжение...

Уровень 1 Уровень 2 Уровень 3 / Функци

СОРТИРОВКА ПРОГРАММ

Пункт меню «Сортировка программ» в меню «Установка» дает возможность изменить порядок появления на экране каналов (телевизионных станций).

Для этого:

После выбора этого пункта меню, нажмите на ➤, после чего выполните все указанное в пункте 76) на странице 8. Раздела «Включение и автоматическая настройка телевизора».

МЕТКИ ПРОГРАММ

Пункт «Метки программ» в меню «Установка» дает возможность присвоить каналу название с максимальным количеством из пяти знаков.

Для этого:

1 После выбора этого пункта, нажмите ➤, после чего нажмите ↓ или ↑ для выбора номера программы, которой Вы хотите дать название.
2 Нажмите ➤. Выделив первый элемент столбика Метка, нажмите ↓ или ↑ для выбора буквы, цифры или «-» для пустого пробела, после чего нажмите ➤ для подтверждения выбранного знака. Точно так же выберите остальные четыре знака. После этого нажмите ОК для запоминания.

ПРЕДУСТАНОВКА АV

Пункт «Предустановка AV» в меню «Установка» дает возможность присвоить название дополнительному устройству, подключенному к телевизору.

Для этого:

1 После выбора этого пункта, нажмите ➤, после чего нажмите ↓ или ↑ для выбора источника входного сигнала, которому Вы хотите присвоить название (AV1, AV2 и AV3 для дополнительных устройств, подключенных с помощью Евроразъемов на задней панели телевизора, и AV4 для разъемов на передней панели). После этого нажмите ➤.

2 Автоматически появится заданное название в Метка:

a) Если Вы хотите воспользоваться одним из 6 заданных названий (CABLE, GAME, CAM, DVD, VIDEO или SAT), нажмите↓ или ↑ для выбора одного из них, после чего нажмите OK для запоминания.
6) Если Вы хотите создать Ваше собственное название, выберите Изм и нажмите ➤. После этого, выделив первый элемент, нажмите ↓ или ↑ для выбора буквы, цифры или «-» для пустого пробела, после чего нажмите ➤ для подтверждения выбранного знака. Точно так же выберите остальные четыре знака, после чего нажмите ОК для запоминания.

продолжение...

Уровень 1 Уровень 2 Уровень 3 / Функци

РУЧНАЯ НАСТРОЙКА ПРОГРАММ

Пункт меню «Руч. настройка программ» в меню «Установка» дает возможность:

a) Настроить одну за одной и в определенном порядке интересующие Вас программы, каналы (телевизионные станции) или вход видеомагнитофона.

Для этого:

1 После выбора пункта меню «Ручная настройка Прогр.» нажмите ➤. Выделив пункт меню Программа, нажмите на ➤, после чего нажмите на ↓ или ↑ для выбора номера программы (позиции), где Вы хотите настроить телевизионную станцию (для видеомагнитофона мы рекомендуем Вам выбрать номер программы «0»). Нажмите ←.

2 Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

После выбора пункта меню Система нажмите на ➤, после чего нажмите на ↓ или ↑ для выбора системы телевизионной станции (В/Г для Западной Евроры, или D/K для Восточной Европы). Нажмите ←.

3 После выбора пункта меню Канал нажмите →, а затем нажмите ↓ или ↑ для выбора вида канала («С» для широковещательных каналов или «S» для кабельных каналов). Нажмите →. Затем нажмите на цифровые кнопки для ввода номера канала телевизионной станции или сигнала канала видео. Если Вы не знаете номер канала, нажмите ↓ или ↑ для его поиска. Когда Вы найдете канал, который Вы хотите запомнить, нажмите OK два раза.

Повторите все эти шаги для настройки и запоминания остальных каналов.

б) Обозначить канал меткой до пяти знаков.

Для этого:

Выделите пункт меню Программа и нажмите PROG + или - до появления номера программы, которой Вы хотите дать название. Когда он появится на экране, выберите пункт меню Метка, после чего нажмите →. Нажмите ↓ или ↑ для выбора одной буквы, одной цифры или «-» для пропуска и нажмите → для подтверждения этого знака. Выберите остальные четыре знака точно так же. После того, как Вы выбрали все знаки, нажмите OK два раза для запоминания.

продолжение...

Уровень 1 Уровень 2 Уровень 3 / Функци

в) Обычно включена автоматическая подстройка каналов (АПЧ), но можно осуществить подстройку вручную для получения лучшего качества приема изображения в том случае, если оно искажено.

Для этого:

В то время, когда Вы смотрите канал (телевизионную станцию), который Вы хотите подстроить, выберите пункт меню АПЧ, после чего нажмите ➤. Нажмите ♦ или ♦ для подстройки частоты канала от -15 до +15. После чего нажмите ОК два раза для запоминания.

г) Пропустить номера программ, которые Вам не нужны, при выборе их с помощью кнопок PROG+/-.

Для этого:

Выделить пункт меню Программа и нажать PROG + или -, пока не появится номер программы, который Вы хотите пропустить. Когда он появится на экране, выберите пункт меню Пропуск, после чего нажмите ➤. Нажмите ↓ или ↑ для выбора Да, после чего нажмите ОК два раза для запоминания.

Если Вы захотите отменить эту функцию в дальнейшем, выберите снова «Нет» вместо «Да».

e) Смотреть и правильно записывать закодированный канал при помощи декодера, подключенного к Евроразъему 3/3 непосредственно или через видеомагнитофон.

Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

Для этого:

Выберите пункт меню декодер и нажмите ➤. После этого нажмите ↓ или ↑ для выбора Вкл. После этого нажмите два раза ОК для запоминания.

Если в дальнейшем Вы захотите отказаться от этой возможности, выберите снова «Выкл.» вместо «Вкл.».

продолжение...

Уровень 1 Уровень 2 Уровень 3 / Функци

АВТОФОРМАТ

Пункт «Автомат. формат.» в меню «детальная установка» дает возможность автоматического изменения вида формата изображения.

Для этого:

После выбора этого пункта, нажмите ➤. После этого, нажмите ↓ или ↑ для выбора вкл. (если Вы желаете, чтобы телевизор автоматически изменил формат изображения в соответствии с сигналом телевизионной станции), или выберите выкл. (если Вы желаете сохранить формат изображения в соответствии с Вашим выбором). После этого нажмите на ОК для запоминания.

В том случае, если Вы выбрали «вкл». или же, если Вы выбрали «выкл», в пункте «Автомат. формат», у Вас всегда есть возможность изменить вид формата изображения посредством нажатия несколько раз на кнопку рульта дистанционного управления. Вы можете выбрать следующие форматы:

Оптималь.: Имитация широкозкранного режима для передач 4:3.

4:3: Изображение обычного формата 4:3. Изображение показывается полностью без потерь.

14:9: Компромисс между форматами 4:3 и 16:9

Увелич.: Широкозкранный режим для фильмов формата LetterBox (с черными полосами сверху и снизу)

Широкозкр.: Для передач. Изображение показывается полностью без потерь

В форматах «Оптималь.», «Увелич.» и «14:9» изображение на экране неполное, не видна как верхняя, так и нижняя часть. Нажмите ↓ или ↑ для регулировки положения изображения на экране (например, для прочтения субтитров).

продолжение...

Уровень 1 Уровень 2 Уровень 3 / Функци

ШУМОПОНИЖЕНИЕ

Пункт «Шумопонижение» в меню «детальная установка» позволяет автоматически уменьшить шум изображения при слабом сигнале.

Для этого:

После выбора этого пункта меню нажмите ➤. После этого нажмите ↓ или ↑ для выбора Auto, после чего нажмите OK для запоминания.

Если в дальнейшем Вы хотите отменить эту функцию, выберите «Выкл.» вместо «Auto.».

ВЫХОД АУЗ

Пункт меню «Выход AV3» в меню «Детальная установка» дает возможность выбрать выходной сигнал Евроразъема 3/3 для записи через данный Евроразъем любого сигнала, поступающего от телевизора или от любого другого дополнительного устройства, подключенного к Евроразъему 1/1 или 2/2 или находящимся на передней панели разъемам 4 или 4 и 4.

Если у Вашего видеомагнитофона есть Смартлинк, то в этом нет необходимости.

Для этого:

После выбора данного пункта меню, нажмите ➤. После этого нажмите ↓ или ↑ для выбора требуемого выходного сигнала TV, AV1, AV2, AV4, YC4 или AUTO.

При выборе «AUTO», выходной сигнал При выбудет всегда тем же, который появился на экране телевизора.

Если Вы подключили декодер к Евроразъему 📄3/ 📄3 или к видеомагнитофону, подключенному к данному Евроразъему, не забудьте снова перевести «Выход AV3» в «AUTO» или «TV» для правильного декодирования сигнала.

ДИНАМИКИ ТВ

Пункт «Динамики ТВ» в меню «Детальная установка» дает возможность отключить звук телевизионных громкоговорителей для получения звука только через внешний усилитель звука, подключенный к гнездам выхода аудио на задней панели телевизора.

Для этого:

После выбора этого пункта меню, нажмите ➤. После этого нажмите ↓ или ↑ для выбора Выкл., после чего нажмите OK для запоминания.

Если в дальнейшем Вы хотите отменить эту функцию, выберите «Вкл.» вместо «Выкл.».

продолжение...

Уровень 1 Уровень 2 Уровень 3 / Функци

RGB ЦЕНТРИРОВАНИЕ

При подключении источника сигналов RGB, таких, как «Playstation», возможно, что потребуется отрегулировать положение изображения по горизонтали. В этом случае Вам надо обратиться к пункту меню «RGB центрирование» в меню «Детальная установка».

Для этого:

В то время, как Вы видите входной сигнал RGB, выберите пункт меню «RGB центрирование» и нажмите ▶. После этого нажмите ↓ или ↑ для регулировки положения изображения от -10 до +10. После этого нажмите на OK для запоминания.

ПОВОРОТ ИЗОБРАЖЕНИЯ

Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню «Поворот Изображ.» в меню «Детальная установка».

Для этого:

После выбора этого пункта меню нажмите на ➤. После этого нажмите на ↓ или ↑ для регулировки наклона изображения от -5 до +5. После этого нажмите на OK для запоминания.

Телетекст - это информационные услуги, которые предоставляют основные телевизионные станции. Страница оглавления услуг телетекста (обычно это страница 100) предоставляет информацию о том, как надо пользоваться этой службой. Для работы с телетекстом пользуйтесь кнопками пульта дистанционного управления в соответствии с приведенными ниже указаниями.

Убедитесь в том, что настроенный Вами канал телевидения имеет хороший сигнал, в противном случае в телетексте могут появиться ошибки.

Как войти в услуги Телетекста:

После выбора канала (телевизионной станции), передающего интересующий Вас телетекст, нажмите

Выберите страницу Телетекста:

Введите три цифры номера интересующей Вас страницы с помощью цифровых кнопок дистанционного управления.

• В случае ошибки, введите три любые цифры, а затем снова введите правильный номер страницы.
- Если счетчик страниц не останавливается, это значит, что такой страницы нет. В этом случае введите другой номер страницы.

Выберите следующую или предыдущую страницу:

Нажмите на кнопкуе PROG+ (≡) или PROG- (≡).

Наложить телетекст на телевизионное изображение:

В то время, когда Вы смотрите телетекст, нажмите 📄Нажмите снова для выхода из режима телетекста.

Задержка одной страницы:

Нажмите 📋/÷. Нажмите снова для отмены задержки.

Показать скрытую информацию (например, решение кроссворда):

Нажмите Ⓗ/+/? . Нажмите еще раз для того, чтобы эта информация не была видна.

Для выбора подстраницы:

Возможно, что одна страница телетекста включает несколько подстраниц. В этом случае, номер страницы, который появляется в левой верхней части, изменится с белого на зеленый, и рядом с номером страницы появится одна или несколько стрелок. Нажмите несколько раз на кнопки ← или ➔ дистанционного управления, для того, чтобы увидеть интересующую Вас подстраницу.

Выход из службы телетекста:

Нажмите □.

Фастекст

Услуги фастекста дают возможность получить доступ к страницам телетекста, нажимая только одну кнопку.

Если Вы находитесь в режиме телетекста и в том случае, если есть сигналы фастекста, на нижней части страницы появится меню цветных кодов, которые дают возможность прямого доступа к странице. Для этого нажмите на соответствующую цветную кнопку (красную, зеленую, желтую или синюю) дистанционного управления.

К телевизору можно подключить широкую гамму дополнительных устройств, как это показано ниже. (Провода для подключения не поставляются).

Когда вы подключите наушники, громкоговорители телевизора автоматически отключатся.

* "PlayStation" это продукт Sony Computer Entertainment, Inc.

* "PlayStation" это зарегистрированная марка Sony Computer Entertainment, Inc.

- Во избежание искажения изображения не подключайте устройства одновременно к разъемам А и В.

- Запрещается подключать декодер к евроразъему F.

Подключение видеомагнитофона:

Для подключения видеомагнитофона обратитесь к Разделу "Подключение антенны и видеомагнитофона". Мы рекомендуем подключить видеомагнитофон через шнур с Евроразъемом (SCART). Если у Вас нет такого шнура, настройте программу с номером "0" на тестовый сигнал видеомагнитофона с помощью меню "Руч. Настройка программ" (для этого обратитесь к пункту а) на странице 13).

Также обратитесь к Инструкции по Зксплуатации Вашего видеомагнитофона для определения частотного канала выходного сигнала.

Подключение видеомагнитофона со Smartlink:

Smartlink - это прямая связь между телевизором и видеомагнитофоном, которая дает возможность прямой передачи определенной информации. Если Вам требуется более детальная информация о Smartlink, обратитесь к Инструкции по эксплуатации Вашего видеомагнитофона.

Если в Вашем видеомагнитофоне предусмотрен Smartlink, пользуйтесь шнуром Евроразъема, подсоединив его к Еврорзъему 3/3.

Если Вы подключили декодер непосредственно к Евроразъему 3/3 или через видеомагнитофон, подключенный к этому разъему:

Выберите пункт меню "Руч. Настройка программ" в меню "Установка", и после выбора пункта "Декодер"** выберите "Вкл." (с помощью ↓ или ↑) для каждого закодированного канала.

** Этот пункт появится только в зависимости от страны, которую Вы выбрали в меню "Язык/Страна".

продолжение...

Подключение внешней звуковоспроизводящей аппаратуры:

Если Вы хотите воспользоваться Вашим музыкальным центром для воспроизведения звука телевизора, подключите это устройство к выходу аудио D, и Выберите «Установка» в системе меню. После этого войдите в пункт меню «Детальная установка» и выберите «Выкл.» в «Динамики ТВ».

Громкость внешних колонок может регулироваться с помощью кнопок регулировки громкости на пульте дистанционного управления телевизора. Также можно изменить уровень тембра ВЧ и тембра НЧ в меню «Настройка звука».

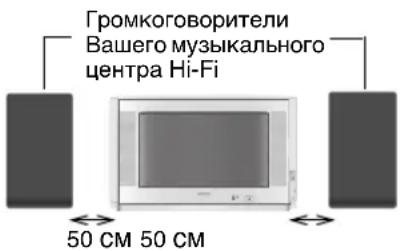

Вы также можете получить звуковой эффект «Dolby Virtual» в Вашем музыкальном центре

Для этого установите громкоговорители Вашего музыкального центра с обеих сторон телевизора на расстоянии приблизительно 50 см от телевизора до каждого громкоговорителя. После установки громкоговорителей, выберите меню «Настройка звука» ипосле этого, выберите «Dolby Virtual» в пункте «Эффект».

Оптимальное положение для пользователя

Использование дополнительных устойств

1 Подключите дополнительное устройство к соответствующему разъему телевизора, как это указано на предыдущей странице.
2 Включите подключенное устройство.
3 Если Вы хотите увидеть изображение с подключенного устройства, нажмите несколько раз на кнопку до появления на экране правильного символа входа.

Символ Входные сигналы

1

- Входной сигнал аудио/видео посредством Евроразъема E.

1

- Входной сигнал RGB посредством Евроразъема E. Этот символ появляется только при подключении входа RGB.

2

- Входной сигнал аудио/видео посредством Евроразъема F.

2

- Входной сигнал RGB посредством Евроразъема F. Этот символ появляется только при подключении входа RGB.

3

- Входной сигнал аудио/видео посредством Евроразъема G.

3

- Входной сигнал S-видео посредством Евроразъема G. Этот символ появляется только при подключении входа S-видео.

4

- Входной сигнал видео посредством разъема RCA Ⓑ и входной сигнал аудио посредством Ⓓ.

4

- Входной сигнал S-видео посредством разъема видео S A и входной сигнал аудио посредством C. Этот символ появляется только при подключении входа S-видео.

4 Для возвращения к нормальному экрану телевизора нажмите на кнопку □ пульта дистанционного управления.

Для моно оборудования

Подсоедините моно штеккер к гнезду L/G/S/I на передней части телевизора и выберите входной сигнал 📞4 или 📞34, используя вышеприведенные инструкции. Наконеч, обратитесь к разделу «Настройка звука» настоящей инструкции и выберите «Двойной звук» «А» на экране звукового меню.

Мы благодарим Вас за то, что Вы выбрали этот цветной телевизор с Плоским Экраном FD Trinitron.

Перед первым включением телевизора внимательно ознакомьтесь с данной Инструкцией по Эксплуатации и сохраните ее для будущих консультаций.

- Условные обозначения, используемые в данной Инструкции:

• Важная информация.
• Информация о работе.
• 1,2...Последовательность инструкций для выполнения.

- Затененные кнопки пультв дистанционного управления указывают на кнопки, которые надо нажать для выполнения различных инструкций.

- Информация о результатах выполнения инструкций.

Оглавление

Введение .... 3

Общие правила техники безопасности .... 4

Общее описание

Назначение кнопок на пульте дистанционного управления .... 5

Общее описание кнопок телевизора 6

Установка

Установка батареек в пульт дистанционного управления....6

Подключение антенны и видеомагнитофона 6

Первое включение телевизора в работу

Включение и автоматическая настройка телевизора ....7

Вывод системы меню на экран

Введение и работа с системой меню....9

Схема меню:

Настройка изображения 9

Настройка звука 10

Таймер выключения....11

Язык/Страна 11

Автонастройка 11

Сортировка программ 12

Метки программ 12

Предустановка AV 12

Ручная настройка программ.... 13

Автоформат 15

Шумопонижение 16

Выход AV3 16

Динамики ТВ 16

RGB центрирование 17

Поворот изображения.... 17

Телетекст 18

Дополнительная информация

Подключение дополнительных устройств 19

Использование дополнительных устройств....20

Спецификации 21

Утилизация электрического и электронного оборудования 21

Ниже приводятся некоторые простые советы по устранению возможных нарушений качества изображения и звука.

Неисправность Меры по устранению
Нет изображения (темный экран), нет звука.	Проверьте, подключена ли антенна.Включите вилку телевизора в розетку и нажмите на кнопкуна передней панели телевизора.Если индикатор телевизора светится, нажмите на кнопку TV дистанционного управления.
Изображение плохое или отсутствует (темный экран), но хороший звук.	С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем.
Отсутствует изображение или информационное меню дополнительного устройства, подключенного к Евроразъему на задней панели телевизора.	Убедитесь в том, что включено дополнительное устройство и несколько раз нажмите на кнопкудистанционного управления, до тех пор, пока правильный символ входа не появится на экране.
Хорошее качество изображения, но нет звука.	Нажмите на кнопкудистанционного управления.Убедитесь в том, что в пункте меню «Динамики ТВ» в меню «Детальная установка» выбрано «Вкл.».Проверить, чтобы наушники были отключены.
Нет цвета на цветных передачах.	С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем.
Изображение искажается при смене программы или при выборе телетекста.	Выключите устройство, подключенное к 21-контактному Евроразъему на задней панели телевизора.
При просмотре телетекста появляются некорректные символы.	Используя меню, войдите в пункт «Язык/Страна» и выберите страну, в которой Вы пользуетесь телевизором. При использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.
Изображение наклонено.	С помощью системы меню выберите пункт «Вращение изображения» в меню «детальная установка» и исправьте наклон.
Изображение с помехами при просмотре ТВ канала.	С помощью системы меню выберите пункт «АПЧ» в меню «Ручная Настройка Прогр.» и вручную настройте изображение для улучшения качества его приема.С помощью системы меню выберите пункт «Понижение шума» в меню «детальная установка» и выберите «Auto» для снижения шума изображения.
Нет декодирования или неустойчивое изображение при просмотре законированного канала с декодером, подключенным к Евроразъему343.	С помощью системы меню войдите в меню «Установка», после этого войдите в пункт меню «Детальная установа» и установите «Выход AV3» в «TV».Убедитесь в том, что декодер не подключен к евроразъему242.
Не работает пульт дистанционного управления.	Смените батарейки.
Индикатор временного отключения (Standby) Morгает.	Свяжитесь с ближбийшим сервисным центром Сони.

• Если проблемы неустранимы, обратитесь к квалифицированному персоналу для ремонта Вашего телевизора.
• Никогда не вскрывайте сами корпус телевизора.
