| Típus | FD Trinitron WEGA WIDE Színes televízió |
| Márka | Sony |
| Modell | KV-32CS71K |
| Képernyő méret (átló) | 32 hüvelyk (kb. 82 cm) |
| Kijelző technológia | Lapos FD Trinitron 100 Hz-es feldolgozással |
| Színrendszerek | PAL, SECAM, NTSC 3.58/4.43 (csak Video bemenet) |
| TV rendszerek | B/G/H, D/K (ország kiválasztástól függően) |
| Csatorna lefedettség | VHF E2-E12, UHF E21-E69, CATV S1-S20, HYPER S21-S41, D/K R1-R12, R21-R69 |
| Hangteljesítmény | 2 x 14 W (zenei teljesítmény), 2 x 7 W (RMS) |
| Áramfogyasztás | 102 W |
| Készenléti áramfogyasztás | 0,4 W |
| Méretek (Sz x Ma x Mé) | Kb. 933 x 562 x 572 mm |
| Súly | Kb. 60 kg |
| Hátsó csatlakozók | 3 Scart aljzat (1 RGB bemenettel és TV AV kimenettel, 2 RGB és monitor kimenettel, 3 S-Video és Smartlink), Audio kimenetek L/R (phono csatlakozók) |
| Oldalsó csatlakozók | S-Video bemenet (4-pin DIN), Video bemenet (phono), Audio bemenetek (phono), Fejhallgató csatlakozó |
| Távvezérlő | RM-947 mellékelt elemekkel |
| Teletext | Fastext és TOPtext 250 oldalas memóriával |
| Hangjavítások | BBE High Definition Hangrendszer, Dolby Virtual Surround |
| Speciális funkciók | 100 Hz-es kép, Auto Format, Zajcsökkentés, RGB Középre igazítás, Képforgatás, Időzített kikapcsolás, Smartlink |
| Biztonság és karbantartás | Tisztítás előtt húzza ki a hálózati csatlakozót; használjon puha, nedves ruhát; ne használjon súrolószereket; tartson fenn 10 cm-es szellőzőteret |
| Hulladékkezelés | Ne dobja ki a háztartási hulladékkal; újrahasznosítsa a kijelölt gyűjtőhelyeken |
Gyakran ismételt kérdések - KV-32CS71K SONY
Felhasználói kérdések a következőről KV-32CS71K SONY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Televízió PDF formátumban ingyenesen! Találja meg kézikönyvét KV-32CS71K - SONY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. KV-32CS71K márka SONY.
HASZNÁLATI ÚTMUTATÓ KV-32CS71K SONY
Mielőtt elkezdené használni a televíziót, kérjük, olvassa el a jelen kézikönyv Biztonsági tudnivalók c. szakaszát. Órizze meg a kézikönyvet későbbi használatra.
Instrukcja obsługi
RU
Köszönjük, hogy ezt a Sony FD Trinitron tökéletesen sík képernyős televíziót választotta.
A televízió használata előtt figyelmesen olvassa el ezt az útmutatót és őrizze meg jövőbeni referenciákhoz.
- Az útmutatóban használt jelképek:
- Funtos információ.
- Információ a funkcióról.
• 1,2... Követendő utasítás sor.
- A távvezérlő árnyékolt gombjai mutatják a különböző utasítások végrehajtásához megnyomandó gombokat.
- Információ az utasítások eredményéről.
Tartalomjegyzék
Bevezetés 3
Biztonsági előírások....4
Általános leírás
A távvezérlő gombjainak áttekintése 5
A televíziő gombjainak áttekintése 6
Üzembehelyezés
Az elemek behelyezése a távvezérlőbe 6
Az antenna és a videomagnó csatlakoztatása 6
Első üzembehelyezés
A TV bekapcsolása és automatikus hangolás 7
A képernyőn megjelenő menürendszerek
Bevezetés a képernyő menürendszereibe és azok használata 9
Útmutató a menükhöz:
Képbeállítás 9
Hangszabályozás....10
Kikapcsolás időzítő....11
Nyelv/Ország 11
Automatikus hangolás 11
Programhelyek átrendezése 12
Programnevek 12
AV beállítás 12
Kézi hangolás 13
Automatikus méret 15
Zajzár 16
AV3 Kimenet 16
TV hangszóró....16
RGB pocicionálás 17
Képelforgatás 17
Teletext....18
Kiegészítő információ
Választható készülékek csatlakoztatása 19
Választható készülékek használata 20
Műszaki jellemzők....21
Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása.... 21
Problémamegoldás....22
 Kizárólag 220-240 V-os hálózati váltakozó feszültséggel üzemeltesse a készüléket. Ne csatlakoztasson túl sok készüléket ugyanahhoz az aljazothoz, mert a túlterhelés tüzet okozhat. |  Energiatakarékossági és biztonsági okok miatt ne hagyja a készüléket készenléti üzemmódban, amikor nem használja.Hosszabb távollét esetén húzza ki a hálózati csatlakozó vezetéket a fali konnektorból.Ügyelni kell viszont arra, hogy egyes készülékek bizonyos funkciói csak a készenléti állapotban működnek. A használati útmutató erről egyértelműen tájekoztatást nyújt a későbbi fejezetekben. |  Ne dugjon semmilyen tárgyat a készülékbe, mert ezzel tüzet és áramütést okozhat. Ha a szellőző nyílásokon keresztül bármilyen szilárd test, vagy folyadék kerül a készülék belsejébe, húzza ki a hálózati csatlakozó vezetéket. Azonnal ellenőriztesse szakemberrel! |
 Soha ne nyissa ki a készülék hátsó burkolatát. A javítást bizza szakemberre. |  Viharos időjárás, villámlás idején saját biztonsága érdekében ne érintse meg a készüléket, a hálózati csatlakozó vezetéket és az antennakábelt. |  Az áramütés és a tűz veszélyének elkerülése érdekében óvja a TV készüléket esőtől és nedvességtől. |
 A készülék szellőzőnyílásait hagyja szabadon. A megfelelő szellőzés érdekében a készülék minden oldalánál hagyjon legalább 10 cm-es szabad területet. |  Ne állítsa a készüléket szélsőségesen meleg, párás vagy poros helyre, vagy olyan helyre, ahol mechanikai vibrációnak lehet kitéve. |  A tűz veszélyének elkerülése érdekében ne tegyen a készülék közelébe gyúlékony tárgyakat, ne gyújtson nyílt lángot (ne égessen pl. gyertyát). |
 A tv készüléket puha, enyhén megnedvesített ruhával tisztítsa. Ne használjon karcoló eszközt, alkáli anyagot tartalmazó tisztítószert, súrolóport vagy oldószereket (hígitót vagy benzint). Óvja a képernyőt a karcolásoktól. Biztonsági okokból húzza ki a készülék hálózati vezetékét, mielött a tisztítást elkezdi. |  A hálózati csatlakozó kihúzásánál a csatlakozó dugót fogja meg, és ne a vezetéket. |  Ne tegyen nehéz tárgyat a hálózati vezetékre, mert megsérülhet.Javasoljuk, hogy a felesleges vezetéket csévélje fel a tv készülék hátulján lévő tartóra. |
 A TV készüléket stabil állványra helyezze. Soha se próbálja a készüléket az állványal együtt mozgatni mindig külön mozgassa a tévét és az állványt. Ne engedje, hogy a gyerek felmásszon a TV-re. Ne fordítsa a TV készüléket az oldalára, vagy a képernyővel felfelé. |  Mozgatás előtt húzza ki a hálózati csatlakozót a konnektorból. A készüléket óvatosan szállítsa, kerülje a zötykölődős utcákat, óvja a készüléket ütéstől, rázkódástól. |  Ne takarja le a készülék szellőzőnyílásait pl. függönnyel, újsággal, stb. |
1 A televízió ideiglenes kikapcsolása: Nyomja meg a televízió ideiglenes kikapcsolásához (a készenléti üzemmód jelző ⏻ kigyullad). Nyomja meg újra a készenléti üzemmódból (standby) való bekapcsoláshoz. Az energiamegtakarítás érdekében ajánlatos a televíziót teljesen kikapcsolni, ha azt nem használja. Amennyiben 15 perc elteltével nincsen televíziójel és semmilyen gombot nem nyomtak le, a televízió automatikusan készenléti üzemmódba (standby) kapcsol.
2 A bemenő forrás kiválasztása: Nyomja meg egymás után többször, amíg a kívánt bemenő forrás jelképe megjelenik a képernyőn.
3 Csatornaválasztás: Nyomja meg azokat a csatorna kiválasztásához. Kétjegyű programszámok esetén 2,5 másodpercen belül nyomja meg a második számjegyet.
4 Nyomja meg az utolsó választott csatornára való visszatéréshez (az előző csatorna legalább 5 másodpercig kell képernyőn maradjon előzőleg).
5 Ez a gomb csak teletext üzemmódban működik.
6 Ez a gomb csak teletext üzemmódban működik.
⑦ A teletext kiválasztása: Nyomja meg a teletext megjelenítéséhez.
8 Amikor a MENU aktivált, használja ezeket a gombokat a menürendszerben való mozgáshoz. További információt a 9. oldalon, a Bevezetés a képernyő menürendszereibe és azok használata c. fejezetben talál. Amikor a MENU nem aktivált, nyomja meg OK-t a behangolt csatornák listájának megjelenítéséhez. ↓ vagy ↑ megnyomásával válassza ki a csatornát (televízióadót), majd ezt követően nyomja meg OK-t a kiválasztott csatorna nézéséhez.
9 A képernyő méret kiválasztása: Többször egymás után nyomja meg ezt a gombot a kép méretének megváltoztatásához. További információt lásd az “Automatikus méret” c. fejezetben a 15. oldalon.
10 Csatornaválasztás: Nyomja meg az előző vagy a következő csatorna kiválasztásához.
11 A hang elnémítása: Nyomja meg a hang elnémításához. A hang visszakapcsolásához nyomja meg újra.
12 Hangerő szabályozás: Nyomja meg a televízió hangerejének szabályozásához.
13 A menürendszer bekapcsolása: Nyomja meg a menü képernyőn való megjelenítéséhez. Nyomja meg újra annak kikapcsolásához, a televízió normál képernyőjéhez való visszantéréshez.
14 A TV üzemmód kiválasztása: Nyomja meg a teletext vagy a videobemenet kikapcsolásához.
15 A kép üzemmód kiválasztása: Nyomja meg egymás után többször a kép üzemmód kiválasztásához.
16 A hang üzemmód kiválasztása: Nyomja meg azt többször egymás után a hang üzemmód változtatásához.
17 Információ megjelenítése a képernyőn: Nyomja meg az összes utasítás képernyőn történő megjelenítéséhez. Nyomja meg újra annak törléséhez.
A televízió funkcióin kívül, minden színes gomb használható a teletexttel történő műveletekhez is. További információt a használati utasítás “Teletext” c. fejezetében talál.

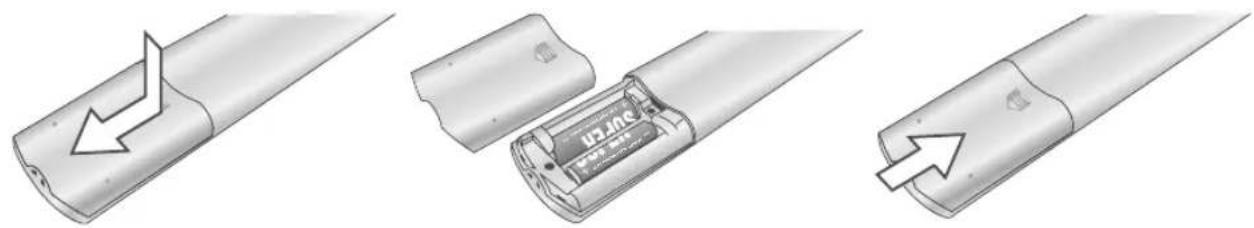

Az elemek behelyezése a távvezérlőbe
Győződjön meg arról, hogy az elemeket a polaritásoknak megfelelő helyzetben helyezi be. Óvja környezetünket! A használt elemeket az erre a célra kijelölt gyüjtőhelyen helyezze el.

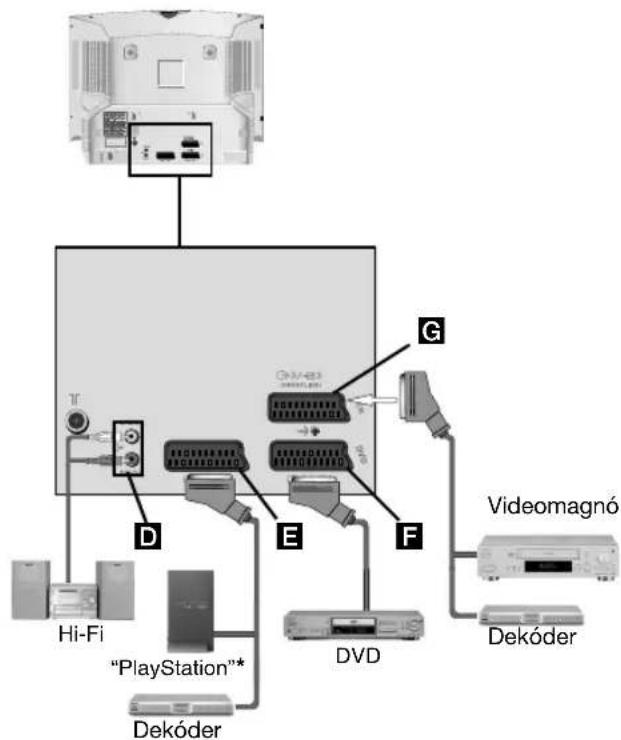

Az antenna és a videomagnó csatlakoztatása
A csatlakozó vezetékek nincsenek mellékelve.
Az eurocsatlakozóval történő csatlakoztatás választható
A videomagnó csatlakoztatására vonatkozó további részleteket lásd a használati utasítás "Választható készülékek csatlakoztatása" c. fejezetében
A televízió első bekapcsolásakor menüsorok jelennek meg a képernyőn, melyekkel 1) kiválaszthatja a menük nyelvét, 2) kiválaszthatja az országot, ahol a készüléket használni kívánja, 3) a képdőlés beállítása, 4) automatikusan megkeresheti és tárolhatja az összes rendelkezésre álló csatornát (televízióadót) és 5) megváltoztathatja a csatornák (televízióadók) képernyőn való megjelenésének sorrendjét.
Mindazonáltal, ha a jövőben ezen beállítások bármelyikét módosítani kívánja, azt a megfelelő opciójának kiválasztásával teheti (Beállítás menü) vagy a televízió újraindító gombjának megnyomásával.
1 Csatlakoztassa a televízió csatlakozóját a hálózati aljzatba (220-240 V váltakozó feszültség, 50Hz). A televízió első bekapcsolásakor ez automatikusan kigyullad.
Amennyiben ez nem így van, nyomja meg az előlap ① bekapcsolás/ kikapcsolás gombját ahhoz, hogy kigyulladjon. A televízió első bekapcsolásakor a képernyőn automatikusan megjelenik a Language (Nyelv) menü.
2 Nyomja meg a távvezérlő ↓ vagy ↑ gombját a nyelv kiválasztásához, majd ezt követően nyomja meg az OK gombot a választás megerősítésére. Ettől kezdve minden menü a választott nyelven jelenik meg.
3 A képernyőn automatikusan megjelenik az Ország menü. Nyomja meg a ↓ vagy ↑ gombot, majd ezt követően nyomja meg az OK gombot a választás megerősítésére.
- Amennyiben a listán nem jelenik meg azon ország, ahol a televíziót használni fogja, válassza “-” -t az ország helyett.
- Annak érdekében, hogy a cirill betük helyesen jelenjenek meg a képernyőn, az országok listájából válassza Oroszországot (Russia), ha a lista nem tartalmazza az Ön hazáját.
4 A földmágnesesség következtében előfordulhat, hogy a kép ferdén jelenik meg. Szükség esetén a Képelforgatás lehetővé teszi a kép beállítását.
a) Ha nem szükséges, nyomja meg ↓ vagy ↑ a nem szükséges kiválasztásához, majd nyomja meg az OK-t.
b) Ha szükséges, nyomja meg a ↓ vagy ↑ a beállítás kiválasztásához, majd nyomja meg az OK-t. Ezt követően nyomja meg ↓ vagy ↑ a képdőlés 5 és +5 közötti beállításához. Végezetül nyomja meg az OK-t a rögzítéshez.
folytatódik...
5 Az Automatikus hangolás menü megjelenik a képernyőn. Nyomja meg az OK gombot az Igen kiválasztásához.
6 A televízió elkezdi automatikusan hangolni és rögzíteni az összes rendelkezésre álló csatornát (televízióadót).
Ez a müvelet eltarthat néhány percig. Legyen türelemmel és ne nyomjon meg egyetlen gombot sem a hangolás folyamata alatt, mivel ellenkező esetben a folyamat nem fejeződik be.
Ha a televízió nem talált egyetlen csatornát (televízióadót) sem az automatikus hangolás végrehajtása után, a képernyőn megjelenik egy üzenet, mely kéri, hogy csatlakoztassa az antennát. Kérjük csatlakoztassa azt úgy, ahogyan a kezelési útmutató 6. oldalán le van írva, majd nyomja meg az OK-t. Az automatikus hangolás újból megindul.
7 Miután a televízió hangolta és rögzítette az összes csatornát (televízióadót), a képernyőn automatikusan megjelenik a Programhely- átrendezés menü, hogy megváltoztathassa a csatornák képernyőn történő megjelenésének sorrendjét.
a) Ha nem kívánja a csatornák sorrendjét megváltoztatni, menjen a 8. lépéshez.
b) Ha meg kívánja változtatni a csatornák sorrendjét:
1 Nyomja meg a ↓ vagy ↑ gombot a programszám kiválasztásához a csatornával(televízióadó), melynek helyét meg kívánja változtatni, majd ezt követően nyomja meg a.
2 Nyomja meg a ↓ vagy a ↑ az új programszám kiválasztásához, melyen a kiválasztott csatornát (televízióadót) rögzíteni kívánja, majd nyomja meg a ←.
3 Ismételje meg a b1) és b2) lépést egyéb televíziócsatornák újbóli átrendezéséhez.
8 Nyomja meg a MENU gombot a normális televízióképhez való visszatéréshez.
MENU
A televízió működésre kész.
Ez a televízió egy a képernyőn megjelenő menürendszert alkalmaz a különböző műveletekben való eligazodáshoz. Használja a távvezérlő következő gombjait a menükben történő mozgáshoz:
1 Nyomja meg a MENU gombot, hogy a menü első szintje megjelenjen a képernyön.
MENU
2 • A kívánt menü vagy opció kiemeléséhez nyomja meg ↓ vagy ↑.
- A választott menübe vagy opcióba történő belépéshez nyomja meg .
- A menübe vagy az előző opcióhoz való visszatéréshez nyomja meg ←.
- A választott opció beállításainak módosításához nyomja meg ↓/↑/↔ vagy →.
- Választásának megerősítésére és rögzítésére nyomja meg az OK.
3 Nyomja meg a MENU gombot a normális televízióképhez való visszatéréshez.
MENU

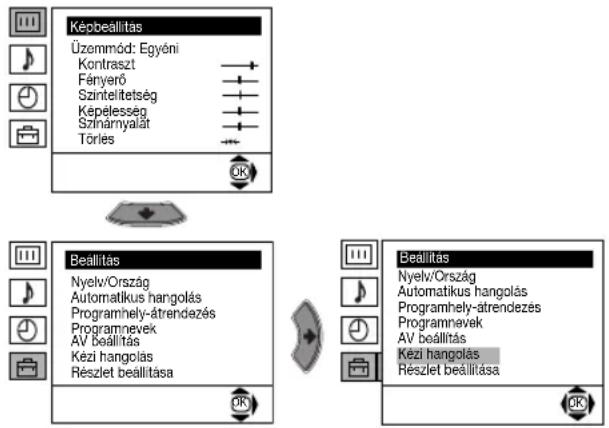

Útmutató a menükhöz
- szint 2. szint 3. szint / funkció
KÉPBEÁLLÍTÁS
A “Képbeállítás” menü a kép beállításainak módosítását teszi lehetővé.
Ehhez:
Az Ön által módosítani kívánt opció kiválasztása után, nyomja meg a ➤. Ezt követően többször egymás után nyomja meg a ↓/↑/↔ vagy ➤ a beállítás módosításához, majd végezetül nyomja meg az OK-t a rögzítéshe.
Ez a menü szintén lehetővé teszi a kép üzemmód módosítását az Ön által nézett program típusának megfelelően:
↓ Egyéni (egyéni ízléshez).
- Élő (élő televíziós közvetítéseknél, DVD és Digital Set Top Box vevőegységnél).
↓ Mozi (filmekhez).
- A Fényerő, a Színtelítettség és a Képélesség csak akkor módosítható, ha az Egyéni képernyő üzemmódot választotta ki.
- A Színárnyalat csak az NTSC színrendszerhez áll rendelkezésre (pl.: USA videokazetták).
- A gyárilag beállított képbeállítások visszaállításához válassza ki a Törlés-t majd nyomja meg az OK-t.
1. szint 2. szint 3. szint / funkció
HANGSZABÁLYOZÁS
A “Hangszabályozás” menü lehetővé teszi a hangbeállítások módosítását.
Ehhez:
A a módosítani kívánt opció kiválasztása után, nyomja meg a ➔ gombot. Ezt követően nyomja meg többször egymás után a ↓/♠/♦ vagy ➔ a beállítás módosításához, majd végezetül nyomja meg az OK-t a rögzítéshe.
Effekt ➤ Természetes: A “BBE High Definition Sound System” *-en keresztül kiemeli a hang élességét, részleteit és jelenlétét.
Dinamikus: A "BBE High Definition Sound System" * felerősíti a hang élességét és jelenlétét, jobban kivehető hangot és valósabb zenét adva.
Dolby**Virtual: A "Dolby Pro Logic Surround" hangját utánozza.
↓ Ki: Speciális hangeffektusok nélkü.
Magas hangszín→ ← Kevésbé → Több
Mély hangszín→ ← Kevésbé → Több
Balansz → ← Bal → Jobb
Törlés OK Visszaállítja a gyárban beállított hangszinteket.
Kettős hang → • Sztereo adásokhoz:
↓ Mono.
↓ Stereo.
• Kétnyelvű adásokhoz:
↓ Mono (mono csatornához, ha rendelkezésre áll).
↓ A (az 1. csatornához).
↓ B (az 2. csatornához).
Auto hangerő→ ↓ Ki: A hangerő a sugárzott jel függvényében változik.
↓ Be: A hangerő a sugárzott jeltöl függetlenül ugyanaz marad (pl.: hírdetések).
- Ha fülhallgatón keresztül hallgatja a televíziót, az “Effekt” opció automatikusan Ki pozícióra vált.
- Ha az Dolby Virtual -ban beállítja a “Effekt” -t, az Auto hangerő automatikusan Ki pozícióba kapcsol és fordítva.
* A BBE High Definition Sound System-et a Sony Corporation gyártja a BBE Sound, Inc. licence alapján. Az 4,638,258 és No. 4,482,866 sz. USA szabadalommal védve. A “BBE” szó és “BBE” jelkép a BBE Sound, Inc. kereskedelmi márkái.
**Ezt a televíziót a “Dolby Surround” hangeffektus kiadásához tervezték, mely 4 hangszóró hangját utánozza a televízió két hangszórójával. Ez csak akkor lehetséges, ha az adó audio jele “Dolby Surround”. Ezenkívül még javíthatja a hangeffektust egy külső erősítő csatlakoztatásával. További információt a 20. oldalon, a “Külső” audio készülék csatlakoztatása c. fejezetben talál.
**Gyártva a Dolby Laboratories szabadalmi engedélye alapján. "Dolby", "Pro Logic" és a dupla D jelkép, a Dolby Laboratories védjegye.
1. szint 2. szint 3. szint / funkció
KIKAPCSOLÁS IDÓZÍTŐ
Az "Időzítő" menün belüli "Kikapcs. Időzítő" opció lehetővé teszi egy olyan időtartam kiválasztását, melynek elteltével a televízió automatikusan készenléti üzemmódba (standby) kapcsol.
Ehhez:
Az opció kiválasztása után nyomja meg ➤. Ezt követően nyomja meg ↓ vagy ↑ az időtartam kiválasztásához (legfeljebb 4 óra).
- Ha meg kívánja tekinteni a kikapcsolásig fennmaradó időt miközben a televíziót nézi, nyomja meg a gombot.
- Egy perccel a televízió készenléti üzemmódba kapcsolása előtt a fennmaradó idő megjelenik a képernyőn.


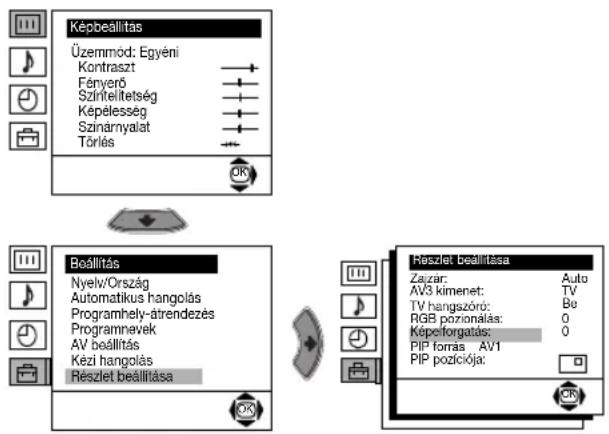

NYELV/ ORSZÁG
A "Beállítás" menün belüli "Nyelv/ Ország" opció lehetővé teszi a képernyőn megjelenő menük nyelvének kiválasztását. Lehetővé teszi azon ország kiválasztását is, ahol a televíziót használni kívánja.
Ehhez:
Az opció kiválasztása után nyomja meg ►, majd ezt követően járjon el a A TV bekapcsolása és automatikus hangolás c. fejezet 2. és 3. (a 7. oldalon) lépéseiben leírtak szerint.
AUTOMATIKUS HANGOLÁS
A "Beállítás" menün belüli "Automatikus hangolás" opció lehetővé teszi, hogy a televízió az összes rendelkezésre álló csatornát (televízióadót) megkeresse és elraktározza.
Ehhez:
Az opció kiválasztása után nyomja meg ➤, majd ezt követően járjon el a “A TV bekapcsolása és automatikus hangolás” c. fejezet 5. és 6. (a 8. oldalon) lépéseiben leírtak szerint.
folytatódik...
1. szint 2. szint 3. szint / funkció
PROGRAMHELYEK ÁTRENDEZÉSE
A “Beállítás” menün belüli “Programhely-átrendezés” opció lehetővé teszi a csatornák (televízióadók) televízión való megjelenési sorrendjének megváltoztatását.
Ehhez:
Az opció kiválasztása után nyomja meg ►, majd ezt követően járjon el a "A TV bekapcsolása és automatikus hangolás" c. fejezet 7. b) (a 8. oldalon) lépésében leírtak szerint.
PROGRAMNEVEK
A “Beállítás” menün belüli “Programnevek” opció lehetővé teszi, hogy egy legfeljebb öt karakterből álló névvel lásson el egy csatornát.
Ehhez:
1 Az opció kiválasztása után nyomja meg ➤, majd ezt követően nyomja meg ↓ vagy ↑ az elnevezni kívánt csatorna számának kiválasztásához.
2 Nyomja meg ➤. A Címke oszlop első elemének kiemelésével nyomja meg ↓ vagy ↑ egy bet«, szám kiválasztásához vagy “ -” egy üres hely kiválasztásához, majd ezt követően nyomja meg ➤ a karakter megerősítéséhez. A többi négy karaktert ugyanígy válassza ki. Végezetül nyomja meg OK-t a rögzítéshez.
AV BEÁLLÍTÁS
A “Beállítás” menün belüli “AV beállítás” opció lehetővé teszi, hogy elnevezzen egy, a televízióhoz csatlakoztatott külső készüléket.
Ehhez:
1 Az opció kiválasztása után nyomja meg ➤, majd ezt követően nyomja meg ↓ vagy ↑ az elnevezni kívánt bemeneti forrás kiválasztásához (AV1, AV2 vagy AV3 a televízió hátsó részén lévő eurocsatlakozókhoz csatlakoztatott választható készülékekhez és AV4 az elülső aljzatokhoz). Ezt követően nyomja meg ➤.
2 A "Címke" oszlópban automatikusan megjelenik egy előre meghatározott címke:
a) Ha az előre meghatározott hat címke (CABLE, GAME, CAM, DVD, VIDEO vagy SAT) valamelyikét akarja használni, nyomja meg ↓ vagy ↑ annak kiválasztásához, majd végezetül nyomja meg OK-t a rögzítéshez.
b) Ha saját címkét akar készíteni, válassza Módosít-t és nyomja meg ➤. Ezt követően, az első elem kiemelésével, nyomja meg ➤ egy betű, szám kiválasztásához vagy “-” egy üres hely kiválasztásához, majd ezt követően nyomja meg ➤ a karakter megerősítéséhez. A többi négy karaktert ugyanígy válassza ki, majd végezetül nyomja meg OK-t a rögzítéshez.
folytatódik...
1. szint 2. szint 3. szint / funkció
KÉZI HANGOLÁS
A “Beállítás” menün belüli “Kézi hangolás” opció lehetővé teszi:
a) A csatornák (televízióadók) egyenkénti és a kívánt sorrendben történ ő beállítását valamint egy videobemenet beállítását.
Ehhez:
1 A “Kézi hangolás” opció kiválasztása után nyomja meg ➤. A “Hangolás” opció kiemelésével nyomja meg ➤, majd ezt követően nyomja meg ↓ vagy ↑ a programszám (hely) kiválasztásához, melyen a televízióadót vagy videocsatornát beállítani kívánja (a videocsatornához ajánlatos a “0” program kiválasztása). Nyomja meg ♦.
2 A következő opció attól függően jelenik meg, hogy az "Nyelv/Ország" menüben melyik országot választotta.
A Rendszer opció kiválasztása után nyomja meg , majd ezt követően nyomja meg vagy a televízió sugárzási rendszerének kiválasztásához (B/G Nyugat-Európában vagy D/K Kelet-Európában). Nyomja meg .
3 A Csatorna opció kiválasztása után nyomja meg ➤, majd ezt követően nyomja meg ♦ vagy ♠ a csatorna típusának kiválasztásához (“C” földi csatornákhoz vagy “S” kábelcsatornákhoz). Nyomja meg ➤. Ezt követően nyomja meg a számgombokat a televízióadó csatorna vagy a videocsatorna jel számának közvetlen beviteléhez. Ha nem ismeri a csatornaszámot, nyomja meg ♦ vagy ♠ annak megkereséséhez. Amikor a rögzíteni kívánt csatornát megtalálta, nyomja meg az OK-t kétszer.
Ismételje meg ezeket a lépéseket további csatornák beállításához és rögzítéséhez.
b) Csatornák elnevezése legfeljebb öt karakterből álló névvel.
Ehhez:
A Hangolás opció kiemelésével nyomja meg a PROG +/- az elnevezni kívánt program számának megjelenéséig. Amikor ez megjelenik a képernyőn, válassza a Címke opciót, majd ezt követően nyomja meg ➤. Nyomja meg ↓ vagy ♠ egy betű, szám vagy “-” egy bet«köz kiválasztásához, majd nyomja meg ➤ a karakter megerősítéséhez. A további négy karaktert ugyanilyen módon válassza ki. Az összes karakter kiválasztása után nyomja meg kétszer az OK-t a rögzítéshez.
folytatódik...
1. szint 2. szint 3. szint / funkció
c) Annak ellenére, hogy az automatikus finomhangolás (AFT) mindig be van kapcsolva, azt kézileg is be tudja állítani a jobb képvétel érdekében, amennyiben a kép torzítva jelenik meg.
Ehhez:
Azon csatorna (televízióadó) nézése közben, melyen a finomhangolást el kívánja végezni, válassza ki az AFT opciót, majd ezt követően nyomja meg ➤. Nyomja meg ↓ vagy ↑ a csatornafrekvencia szintjének beállításához -15 és +15 között. Végezetül nyomja meg kétszer az OK-t a rögzítéshez.
d) A nem kívánt programakhelyek kihagyása a PROG +/- gombokkal történő kiválasztáskor való átugrással.
Ehhez:
A Hangolás opció kiemelésével nyomja meg a PROG +/- a kihagyni kívánt program számának megjelenéséig. Amikor ez megjelenik a képernyőn, válassza az Ugrás opciót, majd ezt követően nyomja meg ➤. Nyomja meg ↓ vagy ↑ az Igen kiválasztásához, majd végezetül nyomja meg kétszer az OK-t a rögzítéshez.
Ha a későbbiekben ezt a funkciót törölni kívánja, válassza újból a “Nem” -et az “lgen” helyett.
e) Nézhet kódolt adást is a hármas 3/3 eurocsatlakozóhoz csatlakoztatott dekóderről vagy az ahhoz csatlakoztatott videomagnóval felvételt is készíthet.
A következő opció attól függően jelenik meg, hogy az “Nyelv/Ország” menüben melyik országot választotta.
Ehhez:
Válassza ki a Dekóder opciót és nyomja meg ➤. Ezt követően nyomja meg ↓ vagy ↑ a Be kiválasztásához. Végezetül nyomja meg kétszer OK-t annak rögzítéséhez.
Ha a későbbiekban törölni akarja ezt a funkciót, válassza újból a “Ki” -t “Be” helyett.
folytatódik...
1. szint 2. szint 3. szint / funkció
AUTOMATIKUS MÉRET
A "Részlet beállítása" menün belüli "Auto formátum" opció lehetővé teszi, hogy a televízió automatikusan változtassa a képméret típusát.
Ehhez:
Az opció kiválasztása után nyomja meg ➤. Ezt követően nyomjabn meg ↓ vagy ↑ az Be kiválasztásához (amennyiben azt kívánja, hogy a televízió az adójel szerint változtassa automatikusan a képméretet) vagy válassza Ki-t (ha az ízlése szerinti képméretet kívánja megtartani). Végül nyomja meg OK-t a rögzítéshez.
Akár "Be" -t, akár Ki" -t választott az "Auto formátum" opcióban, a képméret típusát mindenkor változtathatja a távvezérlő gombjának többszöri megnyomásával. Az alábbi méretek közül választhat:.
Smart: A 4:3 kép közepe arányos, alsó és felső része össze van nyomva
4:3: Hagyományos képméret. A teljes kép megjelenítése
14:9: 4:3 és 16:9 méretek közötti képtípus
Zoom: Vízszintes képernyőméret videofilmekhez
Wide: 16:9 adásokhoz
A "Smart", "Zoom" és formátumokban a képernyő úgy a felső mint az alsó felén le van vágva. Nyomja meg ↓ vagy ↑ a kép képernyőn való helyzetének beállításához (pl. a feliratozások olvasásához)
folytatódik...
1. szint 2. szint 3. szint / funkció
ZAJZÁR
A "Részlet beállítása" menün belüli "Zajzár" opció lehetővé teszi a kép zajszintjének automatikus csökkentését gyenge TV jelek esetén.
Ehhez:
Az opció kiválasztása után nyomja meg ➤. Ezt követően nyomja meg ↓ vagy ↑ a Auto kiválasztásához, majd végezetül nyomja meg az OK-t a rögzítéshez.
Ha a későbbiekben ezt a funkciót törölni kívánja, válassza újból a "Ki" -t a Auto" helyett.
AV3 KIMENET
A “Részlet beállítása” menün belüli “AV3 kimenet” opció lehetővé teszi az 3/3 eurocsatlakozó kimeneti forrásának kiválasztását, hogy ily módon rögzíthessen az eurocsatlakozóról bármely, a televízióból vagy egyéb, az 1/1 vagy 2/2 eurocsatlakozóhoz vagy a 4 vagy 4 és 4 elülső aljzathoz csatlakoztatott külső berendezésből érkező bármilyen jelet felveheti.
Ha videomagnója rendelkezik Smartlinkkel, ez az eljárás szükségtelen.
Ehhez:
Az opció kiválasztása után, nyomja meg ➤. Ezt követően nyomja meg ↓ vagy ↑ a kívánt TV, AV1, AV2, AV4, YC4 vagy AUTO kimeneti jel kiválasztásához.
Ha az AUTO" -t választja, a kimeneti jel mindig megegyezik majd a TV képernyőjén megjelenővel.
Ha az 3/3 eurocsatlakozóhoz vagy egy, az eurocsatlakozóhoz csatlakoztatott videomagnóhoz egy dekódert csatlakoztat, ne feledje az AUTO" -ban vagy a "TV" -ben az "AV3 kimenetet" kiválasztani a megfelelő dekódoláshoz.
TV HANGSZÓRÓI
A “Részlet beállítása” menün belüli “TV hangszóró” opció lehetővé teszi, a televízió hangszórói hangjának törlését, hogy így azt csak a televízió hátlapján lévő audiokimenetekhez csatlakoztatott külső erősítőn keresztül hallja.
Ehhez:
Az opció kiválasztása után nyomja meg ➤. Ezt követően nyomja meg ↓ vagy ↑ a Ki kiválasztásához, majd végezetül nyomja meg az OK-t a rögzítéshez.
Ha a későbbiekben ezt a funkciót törölni kívánja, válassza újból a "Be"-t a "Ki" helyett.
folytatódik...
1. szint 2. szint 3. szint / funkció
RGB POCIONÁLÁS
RGB jelforrás csatlakoztatásakor, mint pl. egy "Playstation", előfordulhat, hogy szükséges a vízszintes képközép beállítása. Ebben az esetben ezt a Részlet beállítása" menün belüli "RGB pozicionálás" opció használatával állíthatja be.
Ehhez:
Az RGB jelforrás nézése közben válassza ki az “RGB Közép” opciót és nyomja meg. Ezt követően nyomja meg ↓ vagy ↑ a képközepelés -10 és +10 közötti beállításához. Végezetül nyomja meg az OK-t a rögzítéshez.
KÉPELFORGATÁS
A földmágnesesség következtében előfordulhat, hogy a kép ferdén jelenik meg. Ebben az esetben ezt a “Részlet beállítása” menün belüli “Képelforgatás” opció használatával állíthatja be.
Ehhez:
Az opciót kiválasztását után nyomja meg ➤. Ezt követően nyomja meg ↓ vagy ↑ a képdőlés -5 és +5 közötti beállításához. Végezetül nyomja meg az OK-t a rögzítéshez
A teletext a legtöbb televízióadó által sugárzott információs szolgáltatás. A teletext tartalomjegyzék oldala (általában a 100. oldal) nyújt a szolgáltatás használatára vonatkozó tájékoztatást. A teletexten belül használja a távvezérlő gombjait az ezen az oldalon leírtak szerint.
Győződjön meg arról, hogy erős jellel rendelkező televízió csatornát használ, ellenkező esetben a teletextben hibák adódhatnak.
A Teletext szolgáltatásba való belépés:
Miután kiválasztotta azt a csatornát (televízióadót), mely az Ön által nézni kívánt teletext szolgáltatást sugározza, nyomja meg.
Teletext oldal kiválasztása:
A távvezérlő gombjainak használatával vigye be az Ön által megtekintenikívánt oldalszám három számjegyét.
- Ha eltéveszti, üssön be bármilyen három számjegyet, majd ezt követően üsse be újra a helyes oldalszámot.
- Amennyiben az oldalszámláló nem áll le, ez azt jelenti, hogy a kért oldal nem áll rendelkezésre. Ebben az esetben üssön be egy másik oldalszámot.
Az előző vagy a következő oldal kiválasztása:
Nyomja meg PROG + (EA) vagy PROG - (EV).
A teletext tévéképernyő elé történő helyezése:
A teletext nézése közben nyomja meg ☑ Ujfent nyomja meg azt a teletext üzemmódból való visszatéréshez.
Egy oldal kimerevítése:
Nyomja meg 📋/✉️. Újfent nyomja meg azt a kimerevítés törléséhez.
Rejtett információ láthatóvá tétele (pl.: fejtörök megoldásai):
Nyomja meg ①/②. Újfent nyomja meg azt az információ elrejtéséhez.
Egy aloldal kiválasztásához:
Egy teletext oldal több aloldalból állhat. Ebben az esetben a bal felső részben megjelenő oldalszám fehérről zöldre vált és egy vagy több nyíl jelenik meg az oldalszám mellett. Nyomja meg többször egymás után a távvezérlő ♦ vagy ➔ gombját a kívánt aloldal nézéséhez.
A Teletext szolgáltatásból való kilépés:
Nyomja meg □
Fastext
A Fastext szolgáltatás lehetővé teszi, hogy egyetlen gomb lenyomásával hozzáférjen a teletext oldalaihoz.
A teletext szolgáltatáson belül, amennyiben Fastext jeleket sugároznak, a képernyő alsó részén megjelenik egy színkód menü, mely lehetővé teszi, hogy közvetlenül hozzáférjen egy oldalhoz. Ehhez nyomja meg a távvezérlő megfelelő szín« gombját (piros, zöld, sárga vagy kék).
A televízióhoz választható készülékek széles skálája csatlakoztatható, a továbbiakban leírtak szerint. (A csatlakozó kábelek nincsenek mellékelve.)
Fülhallgató csatlakoztatásakor a televízió hangszórói automatikusan kikapcsolnak.
* "PlayStation" a Sony Computer Entertainment, Inc. terméke.
* "PlayStation" a Sony Computer Entertainment, Inc. védett márkaneve.
- A kép torzulásának elkerülése érdekében egydejűleg ne csatlakoztasson készülékeket a A és B csatlakozókba.
- Az F eurocsatlakozóhoz ne csatlakoztasson semmiféle dekódert.
Videomagnó csatlakoztatása:
Videomagnó csatlakoztatásához lásd "Az antenna és a videomagnó csatlakoztatása" c. fejezetet. A videot ajánlatos eurocsatlakozó használatával csatlakoztatni. Amennyiben nem ezt a csatlakozót használja, a videojel csatornát a "Kézi Hangolás" menüben be kell állítsa (ehhez lásd a 13. oldal a) bekezdését).
Ezenkívül lásd a video használati utasítását a videojel csatorna beállításához.
Smartlinkkel rendelkező videomagnó csatlakoztatása:
A Smartlink egy olyan, a televízió és egy videokészülék közti kapcsolat, mely lehetővé teszi bizonyos információk közvetlen átjuttatását. Amennyiben a Smartlinkról bővebb tájékoztatásra van szüksége, keresse azt videokészüléke kezelési útmutatójában.
Ha egy Smartlinkkel rendelkező videomagnót használ, használjon eurocsatlakozót és csatlakoztassa azt a 3/3 G eurocsatlakozóho.
Ha az 3/3 eurocsatlakozóhoz vagy az említett eurocsatlakozóhoz csatlakoztatott videomagnóhoz dekódert csatlakoztatott:
A “Beállítás” menüben válassza a “Kézi Hangolás” opciót, majd a “Dekóder”** opció kiválasztása után válassza a “Be” -t (↓ vagy ↑ használatával) a kódolt csatornához.
** Ez az opció az "Ország" menüben kiválasztott ország szerint áll rendelkezésre.
folytatódik...
Külső audio készülék csatlakoztatása:
Ha televíziójának hangját zenekészüléke hangszóróin keresztül akarja élvezni, csatlakoztassa a készüléket a D audio kimenethez, majd a menürendszerben válassza a “Beállítás” -t. Ezt követően lépjen be a “Részlet beállítása” opcióba és a “TV hangszóró” -ben válassza a Ki” -t.
A külső hangszórók hangereje a televízió távvezérlőjének hangerőszabályzó gombjaival állítható. A magas és mély szinteket is változtathatja a “Hangszabályozás” menün keresztül.
Zenekészülékén keresztül is élvezheti a "Dolby Virtual" hangeffektust:
Ehhez helyezze el zenekészülékének hangszóróit a televízió mindkét oldalán kb. 50 cm távolságot hagyva a televízió és a hangszórók között.
A hangszórók elhelyezése után, a menürendszerek segítségével, válassza ki a “Hangszabályozás” menüt és ezt követően az Effekt” opcióban válassza a “Dolby Virtual”-t.
Választható készülékek használata
1 A választható készüléket csatlakoztassa a televízió megfelelő bemenetéhez, ahogyan az előző oldalon le van írva.
2 Kapcsolja be a csatlakoztatott készüléket.
3 A csatlakoztatott készülék képének megtekintéséhez nyomja meg többször egymás után ☐, amíg a bemeneti jel helyes jelképe megjelenik a képernyőn.
Jelkép Bemeneti jelek
1 • Eurocsatlakozón E keresztüli audio/video bemeneti jel.
-1 Eurocsatlakozón E keresztüli RGB bemeneti jel. Ez a jelkép csak abban az esetben jelenik meg, ha csatlakoztatott RGB bemenetre.
2 • Audio bemeneti jel/az F eurocsatlakozón keresztüli videomagnó.
-2 Az F eurocsatlakozón keresztüli RGB bemeneti jel. Ez a jelkép csak abban az esetben jelenik meg, ha csatlakoztatott RGB bemenetre.
3 Eurocsatlakozón G keresztüli audio/video bemeneti jel.
3 Eurocsatlakozón G keresztüli S Video bemeneti jel. Ez a jelkép csak abban az esetben jelenik meg, ha csatlakoztatott S Video bemenetre.
4 • RCA B csatlakozón keresztüli video bemeneti jel és C-n keresztüli audio bemeneti jel.
4 Az S video A csatlakozón keresztüli S video bemeneti jel és C keresztüli audio bemeneti jel. Ez a jelkép csak abban az esetben jelenik meg, ha csatlakoztatott S Video bemenetre.
4 Nyomja meg a távvezérlő □ gombját a normál tévéképernyőhöz való visszatéréshez.
Mono hangrendszerő készülékek használata
A hangfrecvenciás csatlakozó kábelt csatlakoztassa a TV készülék előlapján található L/G/S/I aljzatra és válassza ki a 4 vagy 4 bemenet jelét, felhasználva a fenti utasításokat. Végül hivatkozva a jelen használati utasítás “hangbeállítás” részére, válassza ki a hangbeállítás menükép “Kettős hang” “A” pontját.
MINÓSÉGTANÚSÍTÁS
A 291984. (III.10.) BkM-lpM együttes rendelet értelmében - mint forgalmazá - tanúsitjuk, hogy a SONY KV-32CS71K) tipusú szines televizió megfelel az alábbi műszaki értékeknek.
Érintésvédelmi osztály: II
Sugárzási szabvány:
A kiválasztott országtól függően:
B/G/H. D/K
Szín szabvány:
PAL, SECAM
NTSC 3.58, 4.43 (csak videobemenet)
Fogható csatornák:
VHF: E2-E12
UHF: E21-E69
CATV: S1-S20
HYPER: S21-S41
D/K R1-R12, R21-R69
Képcső:
FD Trinitron WIDE
tökéletesen sík 32 (kb. 82 cm képcsőméret)
Hátsó aljzatok:
1/23 pólusú eurocsatlakozó (CENELEC szabvány) beleértve audio/video bemenet, RGB bemenet, TV audio/video kimenet
2/-2pólusú eurocsatlakozó (CENELEC szabvány) beleértve audio/video bemenet, RGB bemenet, képernyő audio/video kimenet
3/21 pólusú eurocsatlakozó (CENELEC
(SMARTLINK)szabvány) beleértve audio/ video bemenet, S video bemenet, választható audio/ video bemenet és Smartlink csatlakoztatás
G Audio kimenetek (bal/ jobb) RCA aljzatok
Csatlakozók az előlapon:
4 S video bemenet 4 pólusú DIN
4 video bemenet - RCA csatlakozó
4 audio bemenet - RCA csatlakozó
fülhallgató csatlakozó
Hangfrekvenciás kimenőteljesítmény:
2 x 14 W (zenei teljesítmény)
2 x 7 W (RMS)
Teljesítményfelvétel:
102 W
Teljesítményfelvétel készenléti üzemmódban (standby:
0.4 W
Méretek (szél. x mag. x mély.):
Kb. 933 x 562 x 572 mm.
Tömeg:
Kb. 60 Kg.
Mellékelt tartozékok:
1 db távvezérlő RM-947 modell
2 db IEC szabvány szerinti elem
Egyéb jellemzők:
• 100 Hz-es kép
- Teletext, Fastext, TOPtext (250 oldalas teletext memória)
- Smartlink (a televízió és egy kompatibilis videokészülék közötti közvetlen kommunikáció. Ha további információra van szüksége a Smartlinkkel kapcsolatosan, nézze meg videomagnója használati útmutatóját)
• A TV rendszer automatikus felmérése
- Dolby Virtual
• BBE
- Auto formátum
A design és a müszaki jellemzők előzetes bejelentés nélkül változhatnak.
Környezetbarát papír Klórmentes
Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)
Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladék kezelés helyes módját. Az anyagok, újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.
Az alábbiakban ismertetünk néhány egyszerű megoldást arra az esetre, ha valamilyen kép- vagy hangprobléma fordulna elő.
| Probléma Megoldás | |
| Nincs kép (a képernyő sötét) és nincs hang. | Ellenőrizze az antennacsatlakozást.Csatlakoztassa a készüléket a fali aljzathoz és nyomjameg a ➊ gombot az előlapon.Ha a televízió ➉ jelzője világít, nyomja meg a távvezérlő TV 1 gombját. |
| Gyenge a kép vagy nincs kép (a képernyő sötét), de jó a hang. | A menürendszerben válassza ki a “Képbeállítás”-t és válassza a “Törlés”-t a gyárilag beállított értékek visszanyeréséhez. |
| A televízió hátlapján lévő eurocsatlakozóhoz csatlakoztatott választható készüléknek nincs képe vagy nincs információs menüje. | Győződjön meg arról, hogy a választható készüléket bekapcsolta, majd nyomja meg többször a távvezérlő 2 gombját, amíg a helyes bemeneti jelkép megjelenik a képernyőn. |
| Jó képminőség, de nincs hang. | Nyomja meg a távvezérlő ➌ +/- gombját.Ellenőrizze, hogy a “Részlet beállítása” menün belüli “TV hangszóró” opció az “Be” pozícióban legyen kiválasztva.Győződjön meg arról, hogy a fülhallgatót kikapcsolta-e. |
| A színes műsorok nem láthatók színesben. | A menürendszerben válassza ki a “Képbeállítás”-t és válassza a “Törlés”-t a gyárilag beállított értékek visszanyeréséhez. |
| Programváltáskor vagy a teletext kiválasztásakor a kép eltorzul. | Kapcsolja ki a készülék hátlapján lévő 21 pólusú eurocsatlakozóhoz csatlakoztatott készüléket. |
| A teletext adások vételekor helytelen karakterek jelennek meg a képernyőn. | Ha a menürendszerben használja, lépjen be a “Nyelv/ Ország” menübe, és válassza azt az országot, ahol a Készüléket m«ködteti. A cirill abc-t használó nyelveknél válassza Oroszországot, ha a lista nem tartalmazza azt az országot, ahol Ön a készüléket használja. |
| Ferde a kép. | A menürendszerben a “Különleges Jellemzők” menün belül válassza a “Képelforgatás” opciót és állítsa be a képdőlést. |
| Zajos kép. | A menürendszerben a “Kézi Hangolás” menün belül válassza az “AFT” opciót és állítsa be a hangolást a jobb képvétel érdekében.A menürendszerben a “Különleges Jellemzők” menün belül válassza az “Zajzár” opciót és válassza a “Auto”-t a kép zajának csökkentésére. |
| ➌ 3/ ➁ eurocsatlakozóhoz csatlakoztatott dekóderen keresztül nézett kódolt csatorna képe nem tökéletesen dekódolt vagy nem stabil. | A menürendszeben válassza a “Beállítás”-t. Ezt követően lépjen be a “Részlet beállítása” opcióba és a “TV”-ben válassza a “AV3 kimenet”.Ellenőrizze, hogy a dekódert nem az ➌ 2/ ➁ 2 eurocsatlakozóhoz csatlakoztatta |
| A távvezérlő nem működik. | Cserélje ki az elemeket. |
| A készenléti üzemmód (standby) ➁ jelzője villog. | Forduljon a legközelebbi Sony márkaszervízhez. |
- Meghibásodás esetén a televíziót szakemberrel vizsgáltassa meg.
- Soha ne nyissa ki a készüléket.
- Nepripájajte dekodér ku konektoru Scart F.
- Instrukcja obsługi
- RU
- Köszönjük, hogy ezt a Sony FD Trinitron tökéletesen sík képernyős televíziót választotta.
- Tartalomjegyzék
- Általános leírás
- Üzembehelyezés
- Első üzembehelyezés
- A képernyőn megjelenő menürendszerek
- Kiegészítő információ
- Az elemek behelyezése a távvezérlőbe
- Az antenna és a videomagnó csatlakoztatása
- Útmutató a menükhöz
- KÉPBEÁLLÍTÁS
- Ehhez:
- szint 2. szint 3. szint / funkció
- HANGSZABÁLYOZÁS
- KIKAPCSOLÁS IDÓZÍTŐ
- NYELV/ ORSZÁG
- AUTOMATIKUS HANGOLÁS
- PROGRAMHELYEK ÁTRENDEZÉSE
- PROGRAMNEVEK
- AV BEÁLLÍTÁS
- KÉZI HANGOLÁS
- AUTOMATIKUS MÉRET
- ZAJZÁR
- AV3 KIMENET
- TV HANGSZÓRÓI
- RGB POCIONÁLÁS
- KÉPELFORGATÁS
- A Teletext szolgáltatásba való belépés:
- Teletext oldal kiválasztása:
- Az előző vagy a következő oldal kiválasztása:
- A teletext tévéképernyő elé történő helyezése:
- Egy oldal kimerevítése:
- Rejtett információ láthatóvá tétele (pl.: fejtörök megoldásai):
- Egy aloldal kiválasztásához:
- A Teletext szolgáltatásból való kilépés:
- Fastext
- Videomagnó csatlakoztatása:
- Smartlinkkel rendelkező videomagnó csatlakoztatása:
- Ha az 3/3 eurocsatlakozóhoz vagy az említett eurocsatlakozóhoz csatlakoztatott videomagnóhoz dekódert csatlakoztatott:
- Külső audio készülék csatlakoztatása:
- Zenekészülékén keresztül is élvezheti a "Dolby Virtual" hangeffektust:
- Választható készülékek használata
- Jelkép Bemeneti jelek
- Mono hangrendszerő készülékek használata
- MINÓSÉGTANÚSÍTÁS
- Sugárzási szabvány:
- Szín szabvány:
- Fogható csatornák:
- Képcső:
- Hátsó aljzatok:
- 3/21 pólusú eurocsatlakozó (CENELEC
- Csatlakozók az előlapon:
- Hangfrekvenciás kimenőteljesítmény:
- Teljesítményfelvétel:
- Teljesítményfelvétel készenléti üzemmódban (standby:
- Méretek (szél. x mag. x mély.):
- Tömeg:
- Mellékelt tartozékok:
- Egyéb jellemzők:
- Környezetbarát papír Klórmentes
- Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)
Márka : SONY
Modell : KV-32CS71K
Kategória : Televízió
