Tipo di prodotto	Televisore LED 4K
Marca	Sony
Modello	KD55X8509C
Dimensione schermo	55 pollici (138,8 cm)
Risoluzione	3.840 x 2.160 pixel (4K UHD)
Retroilluminazione	LED
Sintonizzatore digitale	DVB-T/T2/C/S/S2
Potenza audio	10 W + 10 W
Alimentazione	220-240 V CA, 50 Hz
Consumo elettrico (Standard)	115 W
Consumo elettrico (Standby)	0,5 W
Classe energetica	A
Peso con piedistallo	21,0 kg
Peso senza piedistallo	19,9 kg
Dimensioni con piedistallo (L x A x P)	123,6 x 75,9 x 22,2 cm
Dimensioni senza piedistallo (L x A x P)	123,6 x 72,2 x 6,0 cm
Connettività	4 x HDMI, 3 x USB, LAN, Wi-Fi, Bluetooth, MHL
Funzioni principali	Smart TV, Guida programmi, Registrazione USB, Modalità Calcio, 3D
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, evitare solventi
Sicurezza	Installazione a parete da professionista, spazio di ventilazione richiesto
Pezzi di ricambio e riparabilità	Supporto per montaggio a parete SU-WL450, telecomando touch RMF-TX100E

Domande frequenti - KD55X8509C SONY

Come collegare un dispositivo HDMI?

Utilizzare un cavo HDMI per collegare il dispositivo a una delle prese HDMI IN (1, 2, 3 o 4). Per usufruire della funzione Audio Return Channel (ARC), utilizzare la presa HDMI IN 4. Premere poi il tasto ↔ (Selezione ingresso) per scegliere la sorgente corrispondente.

Cosa fare se lo schermo rimane nero?

Verificare che il cavo di alimentazione sia ben collegato e che la presa di corrente funzioni. Premere il tasto ⏻ del televisore o del telecomando per accendere l'apparecchio. Se il problema persiste, scollegare il cavo di alimentazione per due minuti, quindi ricollegarlo.

Come aggiornare il software del televisore?

Assicurarsi che il televisore sia connesso a Internet. Premere HOME, quindi selezionare [Aiuto] → [Aggiornamento software del sistema] → [Download automatico del software] per attivare gli aggiornamenti automatici. È anche possibile avviare un aggiornamento manuale tramite [Aggiornamento manutenzione] nel menu Aiuto.

Il telecomando non funziona, cosa fare?

Sostituire le batterie rispettando le polarità. Se il problema persiste, verificare che nessun ostacolo blocchi il sensore del telecomando situato sul televisore. Per il telecomando touch, assicurarsi che sia associato al televisore (vedere [Impostazioni] → [Impostazioni telecomando touch] → [Associa]).

Come pulire lo schermo del televisore?

Scollegare il cavo di alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Per le macchie ostinate, inumidire leggermente il panno con una soluzione detergente delicata diluita. Non spruzzare mai liquido direttamente sullo schermo e non utilizzare solventi come alcol o benzina.

Posso installare il televisore a parete?

Sì, utilizzare il supporto per montaggio a parete SU-WL450 (non fornito). Sony consiglia di affidare l'installazione a un installatore autorizzato. Rispettare le distanze di ventilazione: almeno 10 cm intorno al televisore. Seguire le istruzioni del supporto per montaggio a parete.

Cosa fare se l'immagine è sfocata?

Verificare la qualità del segnale (antenna o cavo). Assicurarsi che la risoluzione della sorgente sia adatta al televisore. Accedere alle impostazioni immagine tramite HOME → [Impostazioni] → [Schermo] e regolare opzioni come nitidezza o modalità immagine.

Come attivare i sottotitoli?

Premere il tasto SOTTOTITOLI (o SUBTITLE) del telecomando per attivare o disattivare i sottotitoli. È anche possibile configurarli nel menu [Impostazioni] → [Schermo] → [Sottotitoli].

Come utilizzare la funzione di registrazione USB?

Collegare un disco rigido USB (compatibile HDD REC) alla presa USB 3 (etichettata HDD REC). Premere il tasto REC del telecomando per registrare il programma in corso. La funzione HDD REC sarà disponibile dopo un aggiornamento software nel 2015.

Cosa fare se ho dimenticato la password del controllo parentale?

Il codice PIN predefinito è 9999. Questo codice è sempre accettato per sbloccare le impostazioni parentali. Se hai modificato il codice, utilizza il codice 9999 per reimpostarlo.

MANUALE UTENTE KD55X8509C SONY

Informazioni di sicurezza .... 3

Precauzioni 5

Parti e comandi ....7

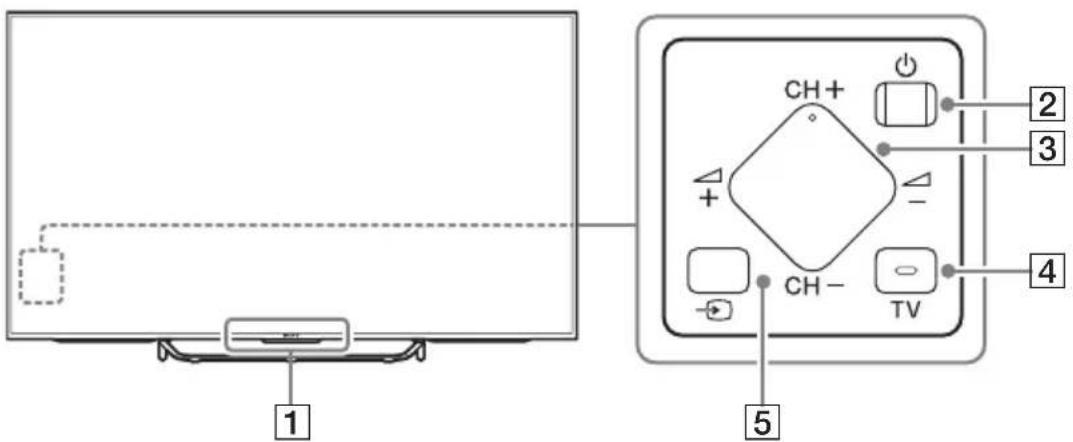

Comandi e indicatori 7

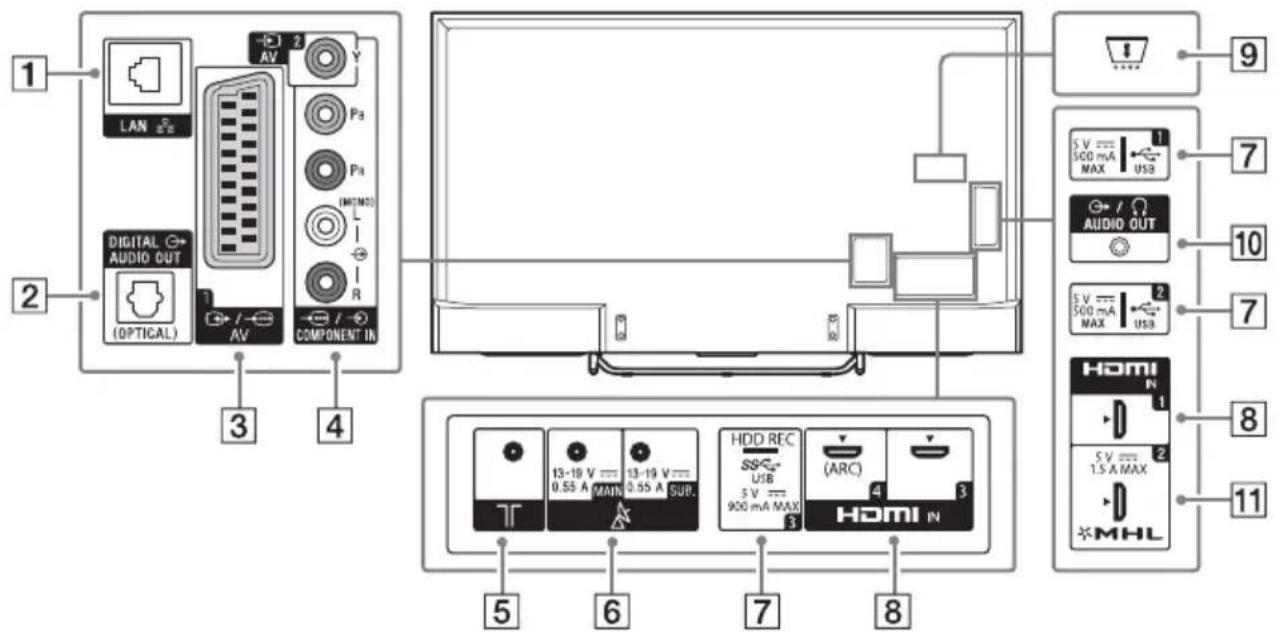

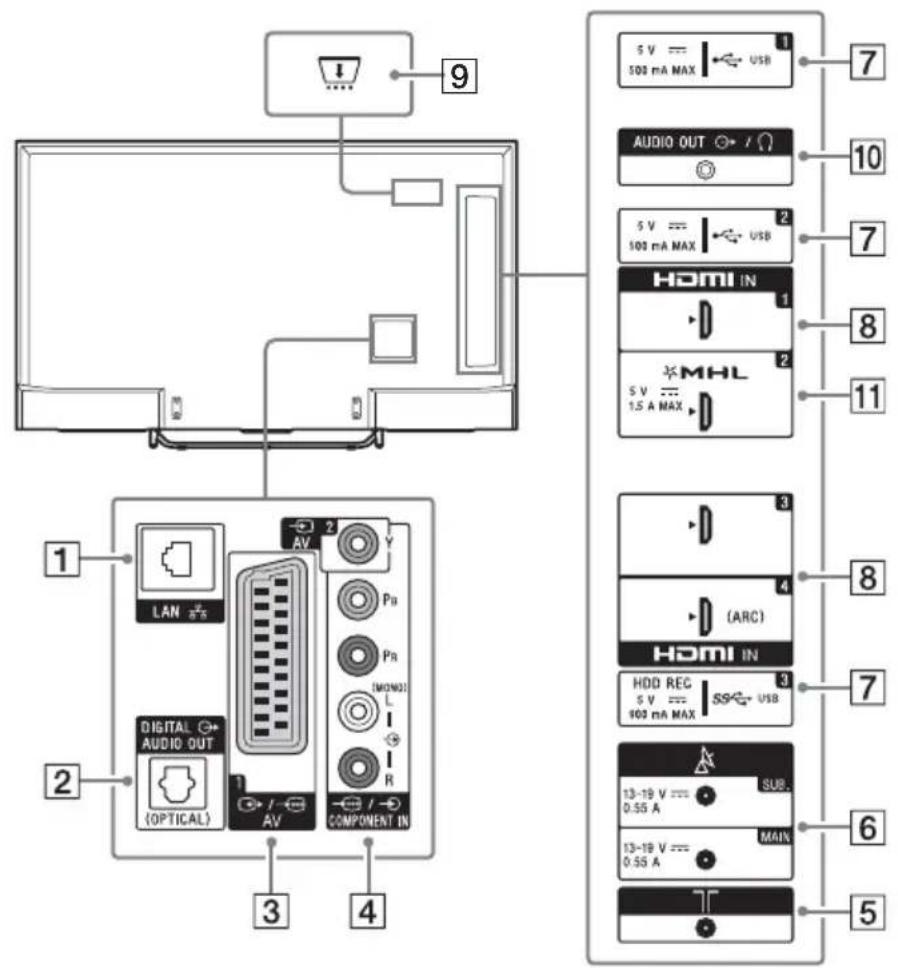

Ingressi e uscite ....8

Uso del telecomando....10

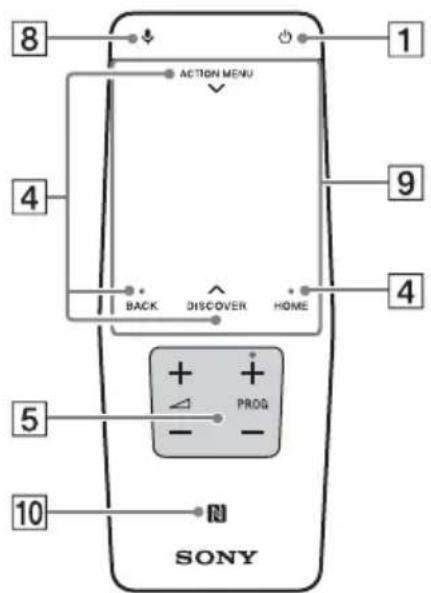

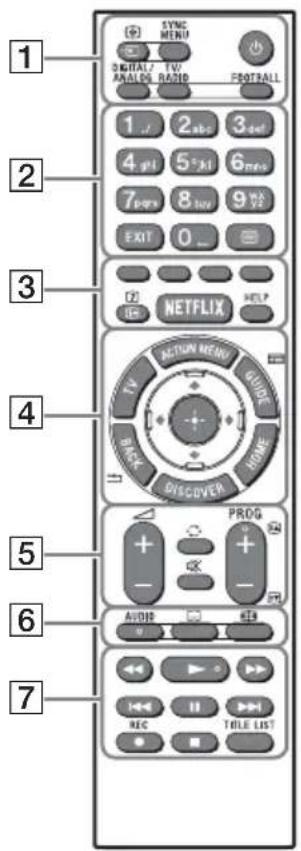

Descrizione delle parti del telecomando....10

Avvio della presentazione/tutorial del telecomando touchpad ....12

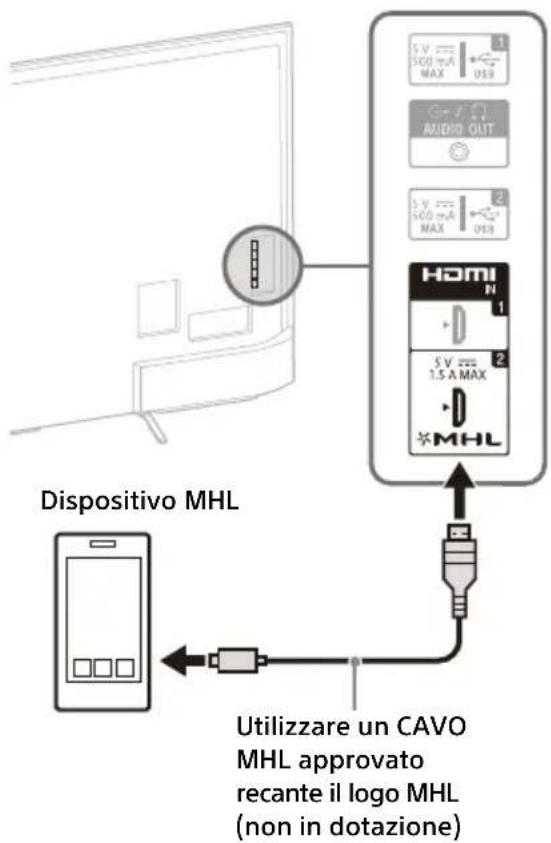

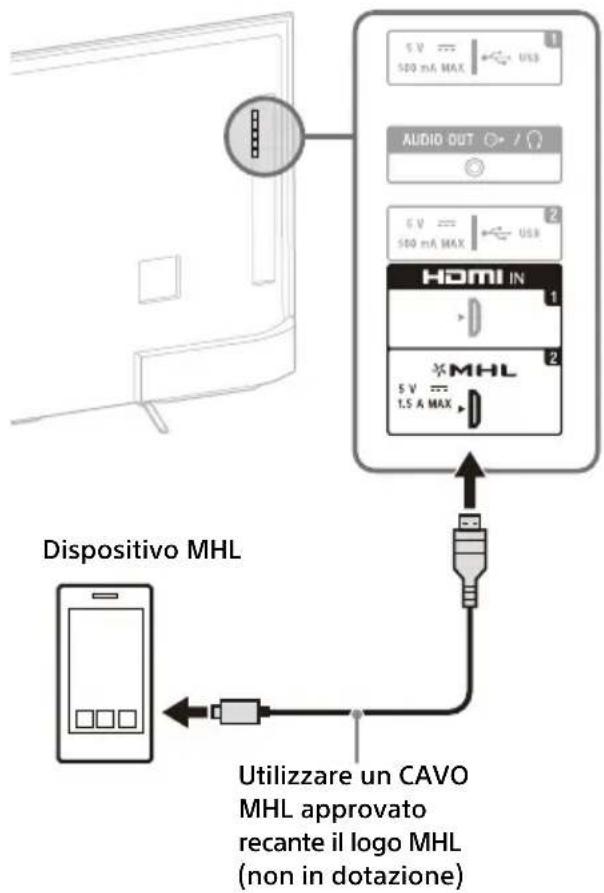

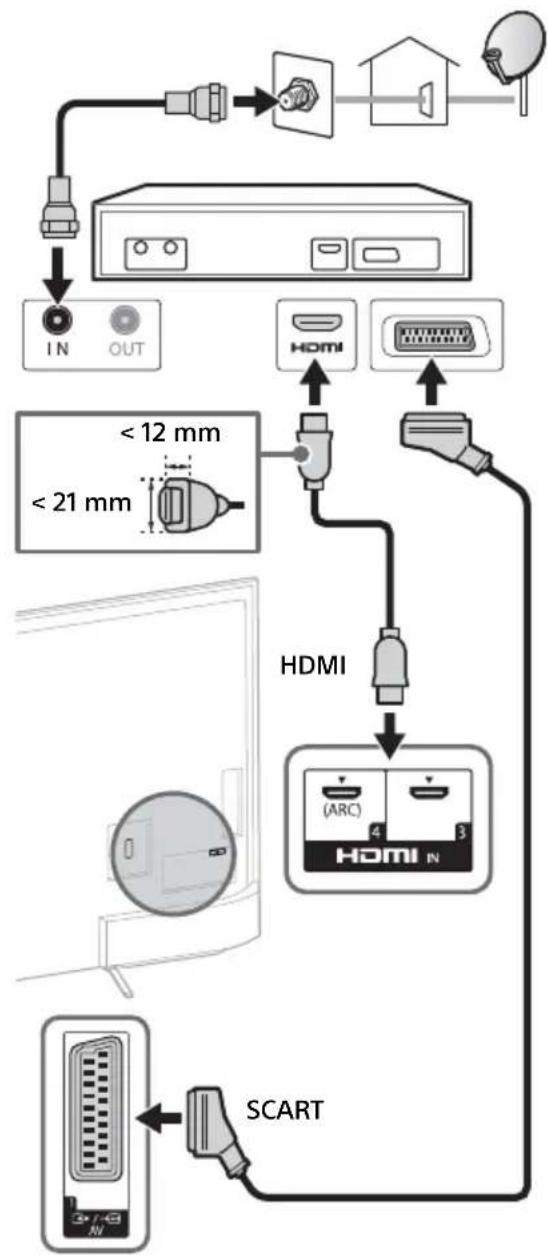

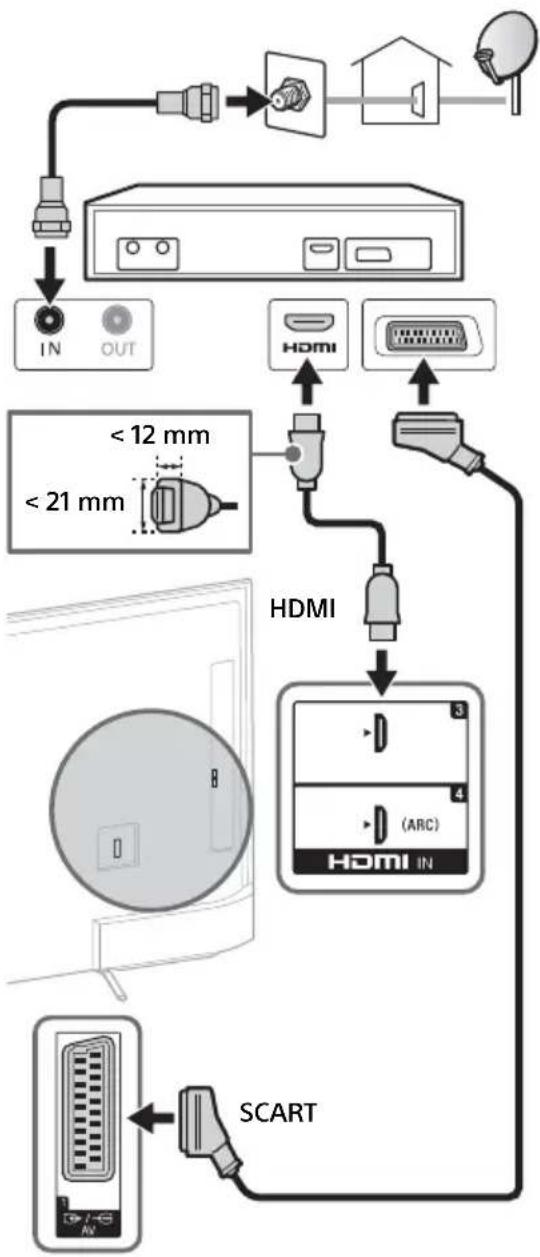

Collegamento di altri dispositivi ..... 13

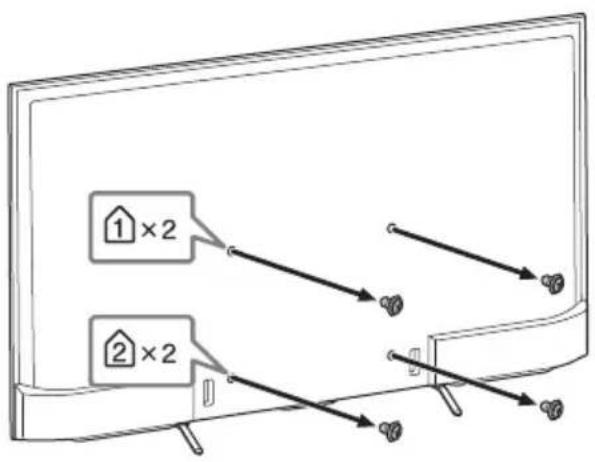

Installazione del televisore a parete....16

Risoluzione dei problemi.....18

Problemi e soluzioni....18

Caratteristiche tecniche....19

Introduzione

Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Nota

• Prima di utilizzare il televisore, leggere le "Informazioni di sicurezza" (pagina 3).
• Le immagini e le illustrazioni utilizzate nella Guida di avvio e nel presente manuale servono esclusivamente come riferimento e differire dal prodotto effettivo.
• La "x" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o al sistema TV.

Ubicazione della targhetta di identificazione

Le etichette indicanti il numero di modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del televisore o della confezione.

AVVERTIMENTO

PER EVITARE IL RISCHIO DI INCENDI, TENERE QUESTO PRODOTTO SEMPRE LONTANO DA CANDELE O ALTRE FIAMME LIBERE.

Le seguenti frasi integrano il manuale di istruzioni e, in caso di discordanza, prevalgono sul manuale di istruzioni.

Indicazioni specifiche e avvertenze per l'utilizzo di occhiali 3D in ambito domestico, richieste dal Ministero della Salute Italiano.

• L'utilizzo degli occhiali 3D è controindicato per i bambini al di sotto dei 6 anni di età.
• L'utilizzo continuativo degli occhiali 3D deve in ogni caso essere limitato a un tempo massimo orientativamente pari a quello della durata di uno spettacolo cinematografico.
• L'utilizzo degli occhiali 3D deve essere limitato esclusivamente alla visione di contenuti in 3D.
• Gli occhiali 3D devono essere utilizzati contestualmente agli strumenti correttivi della visione (ad es., occhiali da vista/lenti a contatto), qualora abitualmente utilizzati dall'utente.
• E' opportuno interrompere immediatamente la visione in 3D in caso di comparsa di disturbi agli occhi o di malessere generale e, nell'eventualità di persistenza degli stessi, consultare un medico.
• Gli occhiali 3D devono essere tenuti fuori dalla portata dei bambini qualora vi sia la presenza di piccole parti mobili ingeribili.
• La pulizia degli occhiali 3D deve essere fatta utilizzando un panno leggermente inumidito con una soluzione di sapone delicato e acqua tiepida, non usare prodotti a base alcolica.
• L'uso di sostanze disinfettanti può danneggiare il prodotto o comprometterne la funzionalità; è pertanto controindicato l'uso promiscuo degli occhiali 3D in caso di infezioni oculari o altre affezioni trasmissibili per contatto (a titolo meramente esemplificativo: congiuntivite, infestazioni del capo ecc...) fino alla completa scomparsa dell'infezione stessa.

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M.

26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

NOTA IMPORTANTE

Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi informazione relativa al servizio o la garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Avviso per il segnale

wireless

Con la presente Sony Corporation dichiarate questa unità è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE.

Il sistema wireless del televisore può essere utilizzato nei seguenti paesi:

Questo dispositivo può essere utilizzato in altri paesi non europei.

Informazioni di sicurezza

ATTENZIONE

Le batterie non devono essere esposte a fonti di calore eccessivo, quali luce solare, fuoco o simili.

Installazione/Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
• Posizionare il televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni al televisore stesso.
• Installare il televisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.
• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi: Staffa di montaggio a parete
  — SU-WL450 (KD-65/55X850xC, KD-49/43X830xC)

- Accertarsi di utilizzare le viti in dotazione con la staffa di montaggio a parete durante il fissaggio della staffa di montaggio a parete al televisore. Le viti in dotazione sono come appaiono nell'illustrazione, misurate dalla superficie di fissaggio della staffa di montaggio a parete. Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.

8 mm - 12 mm

Vite Staffa di montaggio a parete Coperchio posteriore del televisore

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Quando si trasporta il televisore manualmente, tenerlo come mostrato sotto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.

• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.
• Lasciare un po' di spazio intorno al televisore.
• Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

Installato a parete

10 cm 30 cm 10 cm 10 cm

Spazio minimo indispensabile attorno al televisore.

Installato sul supporto

10 cm 30 cm 10 cm 6 cm

Spazio minimo indispensabile attorno al televisore.

- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:

• Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
• Non posizionare il televisore su uno scaffale o dentro un armadio.
• Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.

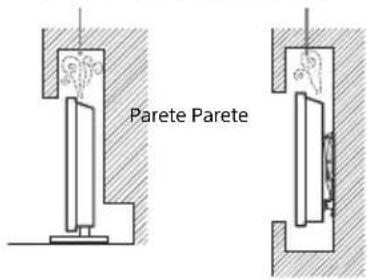

• Non installare il televisore nel modo indicato di seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
  — Inserire completamente la spina nella presa di rete.
• Utilizzare il televisore esclusivamente con alimentazione da 220-240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
  — Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Nota

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
  • Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
  • Non utilizzare una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.

Luogo:

• All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.
• Se collocato nello spogliatoio di un bagno pubblico o di un centro termale, il televisore potrebbe venire danneggiato dalla presenza di zolfo nell'aria, ecc.

• Per una qualità di immagine ottimale, evitare l'esposizione dello schermo a un'illuminazione diretta o alla luce del sole.
• Evitare di spostare il televisore da un ambiente freddo a un ambiente caldo. I cambiamenti improvvisi di temperatura ambientale possono portare alla formazione di condensa. Ciò potrebbe far sì che il televisore visualizzi immagini di scarsa qualità e/o con colori insoddisfacenti. Nel caso, lasciare evaporare completamente l'umidità prima di accendere il televisore.

Ambiente:

• Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.
• Non collocare il televisore in aree umide o polverose, o in stanze con presenza di fumi oleosi o vapore (nei pressi di tavoli da cucina o umidificatori). Potrebbero verificarsi incendi, scosse elettriche o deformazioni.
• Non installare il televisore in luoghi soggetti a temperature estremamente elevate, ad esempio alla luce solare diretta, in prossimità di radiatori o di ventole di riscaldamento. In tali condizioni il televisore potrebbe surriscaldarsi con conseguente deformazione del rivestimento e/o problemi di funzionamento.

Situazione:

• Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.
• Non installare il televisore in maniera che possa sporgere verso uno spazio aperto. Potrebbero verificarsi lesioni o danni provocati da urti di persone o oggetti contro il televisore.

Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.

Bambini

• Impedire ai bambini di salire sul televisore.
• Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi. Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.

Quando:

— Il cavo di alimentazione è danneggiato.
— La presa di rete è inadeguata alla spina in uso.
- Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Informazioni sulla temperatura del monitor LCD

Quando il monitor LCD viene utilizzato per periodi di tempo prolungati, il pannello attorno al monitor si surriscalda. Se si tocca con una mano è possibile scottarsi.

Precauzioni

Visione del televisore

• Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

(Solo modelli compatibili 3D)

• La visione di immagini video 3D o l'utilizzo di videogiochi stereoscopici in 3D può causare disturbi (sforzo visivo eccessivo, affaticamento, nausea) in alcune persone. Sony consiglia a tutti gli utilizzatori di effettuare pause regolari durante la visione di immagini 3D o durante l'utilizzo di videogiochi stereoscopici in 3D. La durata e la frequenza delle pause necessarie variano da una persona all'altra. Le scelte ottimali devono essere prese in autonomia. Se si avverte un qualsiasi disturbo, la visione di immagini 3D o l'utilizzo di videogiochi stereoscopici in 3D vanno interrotti fino alla scomparsa del disturbo; se lo si ritiene opportuno, consultare un medico. Consultare inoltre (i) il manuale di istruzioni di qualsiasi altro dispositivo o supporto utilizzato insieme al televisore e (ii) il nostro sito Web (www.sony.eu/support) per le ultime informazioni. La visione da parte dei bambini piccoli (in particolare, quelli sotto i sei anni di età) è ancora in fase di studio. Consultare un medico (un pediatra o un oculista) prima di consentire ai bambini piccoli la visione di immagini video 3D o l'utilizzo di videogiochi stereoscopici in 3D. Gli adulti sono tenuti a verificare che i bambini piccoli seguano le indicazioni riportate sopra.

- Non utilizzare, conservare o lasciare gli occhiali 3D in luoghi con temperature elevate, per es. alla luce diretta del sole o all'interno di auto esposte ai raggi solari.

Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
• Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.
• Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
• Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia. Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

- Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.

- Non spruzzare acqua o detergente direttamente sul televisore. Potrebbe gocciolare verso la parte inferiore dello schermo o altre parti esterne entrando nel televisore e causando danni al funzionamento.

- Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.

- Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.

- Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.

Apparecchiature opzionali

• Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

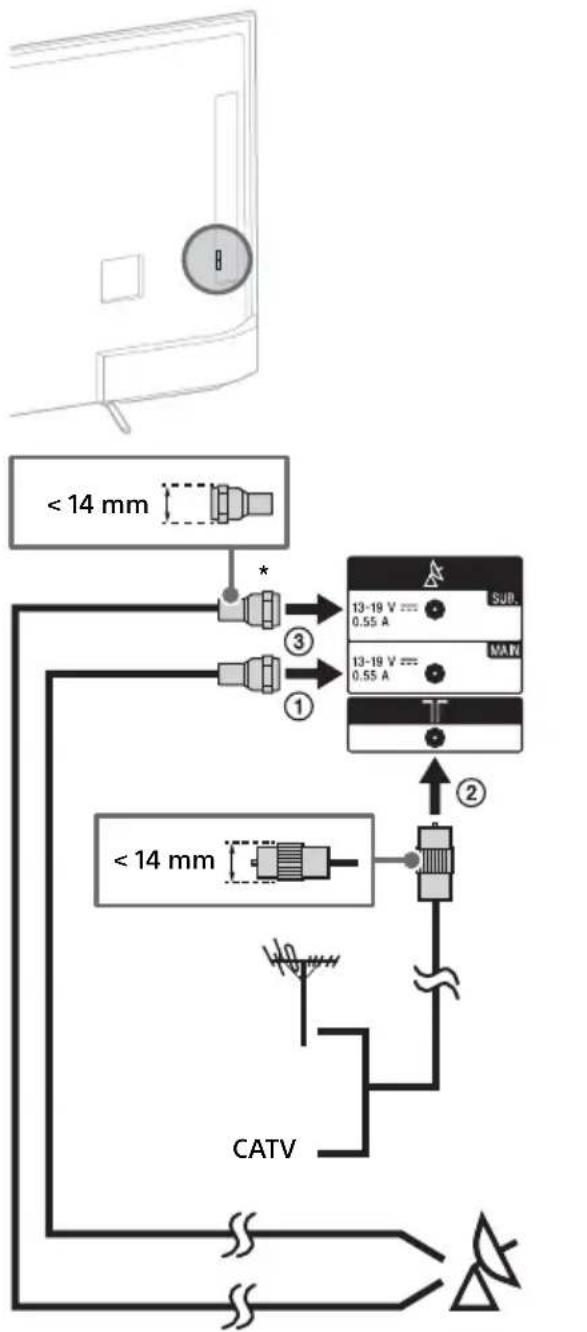

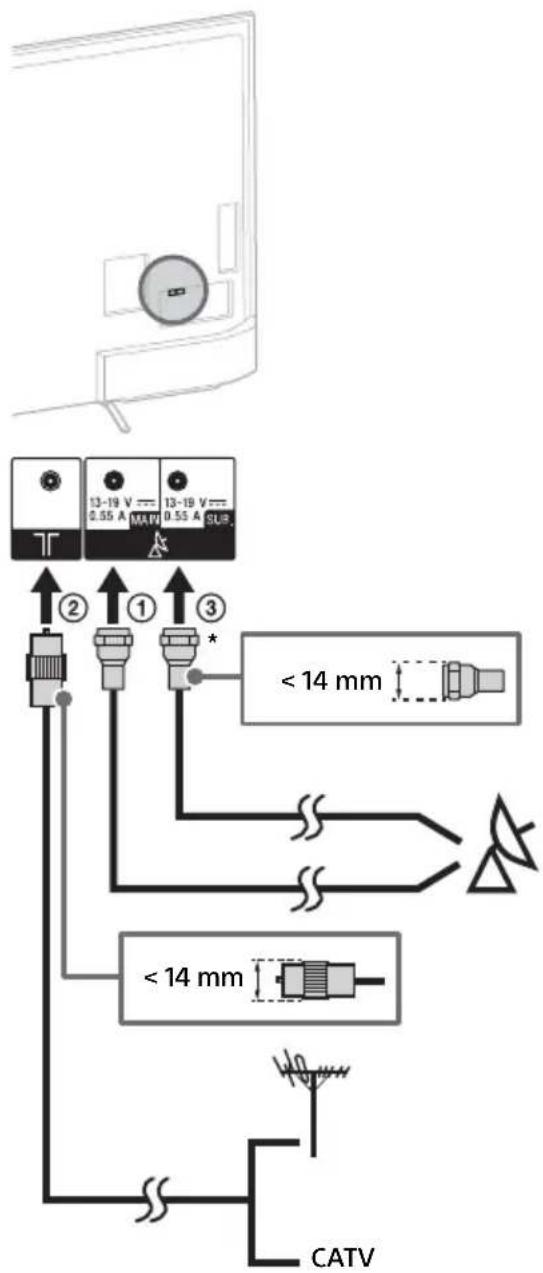

Raccomandazione spina tipo F

La sporgenza del filo interno dall'elemento di collegamento deve essere inferiore a 1,5 mm.

(Figura di riferimento della spina tipo F)

Funzione Wireless dell'unità

• Non utilizzare l'unità in prossimità di apparecchiature medicali (pacemaker e simili), in quanto potrebbe provocare anomalie di funzionamento a tali dispositivi.
• Anche se questa unità trasmette/riceve segnali codificati, fare attenzione alle intercettazioni non autorizzate. Si declina ogni responsabilità per gli eventuali inconvenienti che dovessero verificarsi.

Precauzione per l'uso del telecomando

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.

Smaltimento del televisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere

considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l'Italia).

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Parti e comandi

Comandi e indicatori

1 2 3 4 5 CH+ CH- TV

IT

1 Sensore del telecomando\*/ Sensore di luce\*1 / Illuminazione del LED / Trasmettitore Sincronizzato 3D\*4\*3

L'illuminazione del LED si accende o lampeggia a seconda dello stato del televisore.

• Bianco Durante l'attivazione del televisore/della modalità immagine assente/ dell'aggiornamento software ecc.
  • Ciano Mentre è in corso la connessione wireless con il dispositivo mobile.
• R o s ^2 a * Modo di registrazione.
• Ambra Timer impostato.

2 ⏻ (Accensione)

3 CH +/- (Canale) △+/- (Volume)

4 TV Consente di passare a un canale del televisore oppure a un ingresso da altre applicazioni.

5 → (Sezione ingresso)

Consente di visualizzare e selezionare la sorgente di ingresso.

*1 Non collocare nulla accanto al sensore.
*2 Solo su modelli di televisore e in regioni/paesi limitati.
*3 Solo modelli compatibili 3D.

Ingressi e uscite

KD-75/65/55X850xC

1 LAN 2 DIGITAL AUDIO OUT (OPTICAL) 3 4 COMPONENT IN 5 6 7 8 HDMI N 13-19 V 0.55 A MAIN 13-19 V 0.55 A SUR. HDD REC SS USB 5 V 900 mA MAX (ARC) 4 HOMI IN 5 V 500 mA MAX AUDIO OUT 10 7 9 11 MHL

KD-49/43X830xC

- Collegare con un cavo SCART. Quando si collega un decoder analogico, il sintonizzatore del televisore emette segnali criptati al decoder e il decoder decodifica i segnali prima di emetterli.

4 AV 2, /COMPONENT IN

• Per una connessione composita: Utilizzare → AV 2 e → (L/R) di → ⋯ /→ COMPONENT IN*1.
• Per una connessione componente: Utilizzare Y, P_B , P_R e (L/R) .

5 (Ingresso RF)

Collegare il cavo o l'antenna.

6 (Ingresso satellite)

Collegare l'antenna satellitare.

7 USB 1/2, USB3(HDD REC) ^2*3

• Collegare un dispositivo USB di grandi dimensioni potrebbe interferire con altri dispositivi collegati.
• Quando si collega un dispositivo USB di grandi dimensioni, utilizzare la presa USB 1.

8 HDMI IN 1/3/4

- Se si collega un sistema audio digitale compatibile con la tecnologia Canale di ritorno audio (ARC), utilizzare HDMI IN 4. In caso contrario, è necessario un collegamento aggiuntivo con DIGITAL AUDIO OUT (OPTICAL).

9 CAM (Conditional Access Module, modulo di accesso condizionale)

• Consente l'accesso ai servizi televisivi a pagamento. Per ulteriori dettagli, fare riferimento al manuale di istruzioni in dotazione con CAM.
• Non inserire la smart card direttamente nell'alloggiamento CAM del televisore. Inserirla nel Conditional Access Module fornito dal rivenditore autorizzato di zona.
• CAM non è supportato in alcuni paesi/aree. Verificare con il rivenditore autorizzato di zona.

- Un messaggio CAM può apparire quando si passa a un programma digitale dopo aver visualizzato video su Internet.

10 AUDIO OUT

- Per ascoltare l'audio del televisore attraverso il dispositivo collegato, premere HOME. Selezionare [Impostazioni] → [Suono] → [Uscita cuffie/audio] e selezionare la voce desiderata.

11 HDMI IN 2/MHL

- È possibile collegare il dispositivo MHL (Mobile High-definition Link) utilizzando un cavo MHL di qualità HD.

*1 Quando si collega un dispositivo monofonico, eseguire il collegamento alla presa audio L (MONO).
*2 Solo su modelli di televisore e in regioni/paesi limitati.
*3 La funzione HDD REC sarà disponibile entro il 2015. La funzione HDD REC sarà inviata automaticamente all'utente sotto forma di aggiornamento software. Accertarsi che il televisore sia connesso a Internet. Se non si dispone di una connessione di rete, è possibile scaricare il software dal sito Web di assistenza Sony utilizzando un computer. Per ulteriori informazioni su come eseguire un aggiornamento, consultare il sito Web di assistenza Sony. Per ricevere informazioni sulla data precisa di rilascio dell'aggiornamento, iscriversi a http://www.sony.eu/support/2015tvnetworkupdate.

Uso del telecomando

Descrizione delle parti del telecomando

Telecomando IR (a infrarossi) Telecomando touchpad

SYNC MENU DIGITAL / TV RADIO FOOTBALL 1 . 2 abc 3 abc 4 g/t 5 km 6 km 7 p/s 8 km 9 km EXIT 0 ... NETFLIX HELP ACTION MENU GUIDE BACK HOME DISCOVER PROG AVIDIS REC TITLE LIST 1 2 3 4 5 6 7

Per modelli con telecomando touchpad in dotazione.

8 1 ACTION MENU 4 BACK DISCOVER HOME 9 4 5 PROG - 10 SONY

1 → /Sezione ingresso/blocco testo)

In modalità televisore: Consente di visualizzare e selezionare la sorgente di ingresso. In modalità testo: Consente di mantenere la pagina corrente.

SYNC MENU\*1

Consente di visualizzare il menu BRAVIA Sync.

(Standby TV)

Consente di accendere o spegnere il televisore (modo standby).

DIGITAL/ANALOG

Consente di passare dalla modalità digitale a quella analogica e viceversa.

TV/RADIO

Consente di passare dalle trasmissioni TV alle trasmissioni RADIO e viceversa.

FOOTBALL\*1

Consente di attivare o disattivare la modalità Live Football (quando la funzione è disponibile).

2 Tasti numerici

EXIT

Consente di tornare alla schermata precedente o di uscire dal menu. Se è disponibile un servizio Applicazione interattiva, premere per uscire dal servizio.

(Testo)

Consente di visualizzare informazioni in formato testo.

3 Tasti colorati

Consentono di eseguire la funzione corrispondente.

i+/Info/Mostra testo)* 1

Consente di visualizzare le informazioni.

NETFLIX\*1

Consente di accedere al servizio online "NETFLIX".

HELP

Consente di visualizzare il menu Guida.

4 ACTION MENU

Consente di visualizzare un elenco di funzioni contestuali. È possibile visualizzarle anche facendo scorrere il dito verso il basso partendo da ACTION MENU sul telecomando touchpad.

TV\*1

Consente di passare a un canale del televisore oppure a un ingresso da altre applicazioni.

GUIDE/ ^* 1

Consente di visualizzare la guida elettronica ai programmi.

BACK/

Consente di tornare alla schermata precedente.

HOME

Consente di visualizzare il menu Home del televisore.

DISCOVER

Consente di visualizzare la Barra dei Contenuti per eseguire ricerche di contenuti. È possibile anche lanciare la Barra dei Contenuti facendo scorrere il dito verso l'alto partendo da DISCOVER sul telecomando touchpad.

+/↓/←/→/ ⊕ (Selezione/innerimento voce)

5 ∠ +/- (Volume)

Consente di regolare il volume.

(Salto)

Consente di saltare in avanti o all'indietro tra due canali o ingressi. Il televisore passa dal canale o ingresso corrente all'ultimo canale o ingresso selezionato e viceversa.

☐ (Disattivazione audio)

Consente di disattivare l'audio. Premere nuovamente per riattivare l'audio.

PROG +/-/▲/▼

In modalità televisore: Consente di selezionare il canale.

In modalità testo: Consente di selezionare la pagina successiva (▲) o precedente (▼).

6 AUDIO

Consente di cambiare la lingua del programma attualmente visualizzato.

(Impostazione Sottotitoli)

Consente di attivare o disattivare i sottotitoli (quando la funzione è disponibile).

(Modalità ampia)

Consente di modificare il formato dello schermo.

7 ◀◀/▶/▶▶/◀◀/■/▶▶/■

Consentono di controllare contenuti multimediali sul televisore e su un dispositivo collegato compatibile BRAVIA Sync.

● REC*1*2

Consente di registrare il programma corrente con la funzione di registrazione USB HDD.

TITLE LIST\*1

Consente di visualizzare l'elenco dei titoli.

8 ↓(Microfono)

Consente di utilizzare la Funzione vocale. (per es. di cercare svariati contenuti tramite comandi vocali.)

9 Touchpad

Consente di controllare il televisore tramite il touchpad.

10 N(NFC)

Toccando il dispositivo (per es. alcuni modelli di Xperia) corrispondente alla funzione mirroring a un solo tocco, lo schermo del dispositivo viene visualizzato sul televisore.

*1 La posizione, la disponibilità e la funzione del tasto del telecomando possono variare a seconda del paese/della regione/del modello del televisore.
*2 La funzione HDD REC sarà disponibile entro il 2015. La funzione HDD REC sarà inviata automaticamente all'utente sotto forma di aggiornamento software. Accertarsi che il televisore sia connesso a Internet. Se non si dispone di una connessione di rete, è possibile scaricare il software dal sito Web di assistenza Sony utilizzando un computer. Per ulteriori informazioni su come eseguire un aggiornamento, consultare il sito Web di assistenza Sony. Per ricevere informazioni sulla data precisa di rilascio dell'aggiornamento, iscriversi a http://www.sony.eu/support/2015tvnetworkupdate.

È possibile utilizzare il telecomando touchpad solo dopo aver effettuato l'associazione con il televisore.

Per eseguire l'associazione, attenersi alle istruzioni relative all'associazione visualizzate sullo schermo.

La schermata con le istruzioni relative all'associazione può essere visualizzata premendo il tasto → sul televisore per 5 secondi oppure selezionando [Impostazioni] - [Impostazioni del telecomando touchpad] - [Associare il telecomando touchpad].

Avvio della presentazione/tutorial del telecomando touchpad

1 Premere HOME.

ACCESS BACK DECKEN

2 Selezionare [Impostazioni] - [Impostazioni del telecomando touchpad] - [Avvia introduzione/tutorial].

Collegamento di altri dispositivi

Per ulteriori informazioni sui collegamenti, consultare la Guida.

Nota

- Per selezionare un dispositivo collegato al televisore, premere →.

Connessione con satellite

Collegamenti per trasmissione terrestre/via cavo e via satellite. ① → ③ : fasi di collegamento

KD-75/65/55X850xC

13-19 V 0.55 A MATV 13-19 V 0.55 A SUB 2 ① ③ * < 14 mm < 14 mm CATV

KD-49/43X830xC

* Collegare solo quando si utilizza la modalità sintonizzatore Twin.

Connessione con ricevitore satellitare

Collegare il televisore utilizzando un cavo HDMI o SCART.

KD-75/65/55X850xC

KD-49/43X830xC

Collegamento di un dispositivo MHL
KD-75/65/55X850xC

Dispositivo MHL Utilizzare un CAVO MHL approvato recante il logo MHL (non in dotazione)

KD-49/43X830xC

S V === 500 mA MAX USB AUDIO OUT S V === 500 mA MAX USB HDMI IN 1 MHL 2 S V === 1.5 A MAX Dispositivo MHL Utilizzare un CAVO MHL approvato recante il logo MHL (non in dotazione)

IT

Durante la riproduzione di foto, musica o video, il televisore ricarica il dispositivo MHL compatibile collegato. È possibile utilizzare il telecomando del televisore per controllare il dispositivo MHL compatibile collegato.

Nota

• Se [Ricarica dispositivo MHL durante lo standby] è impostato su [Si], è possibile proseguire la ricarica del dispositivo MHL compatibile anche quando il televisore è nella modalità standby.
• Utilizzare un cavo MHL 3 approvato recante il logo MHL per i dispositivi mobili o lo smartphone 4K.

Installazione del televisore a parete

Il manuale di istruzioni del televisore spiega solo le fasi di preparazione per l'installazione del televisore, prima dell'installazione a parete.

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l'installazione personalmente.

Per i rivenditori e installatori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione periodica e controllo del prodotto.

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del televisore. Affidare il fissaggio di questo prodotto alla parete a rivenditori o a installatori autorizzati Sony e prestare attenzione adeguata alla sicurezza durante l'installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta.

Utilizzare la staffa di montaggio a parete SU-WL450 (non in dotazione) (KD-65/55X850xC, KD-49/43X830xC) per installare il televisore alla parete.

Durante l'installazione della staffa di montaggio a parete, consultare anche le Istruzioni per l'uso e la Guida all'installazione in dotazione con la staffa di montaggio a parete.

Nota

- Accertarsi di conservare le viti rimosse al sicuro, fuori dalla portata dei bambini.

Come rimuovere le viti dal retro del televisore (KD-75/65X850xC)

1×2 2×2

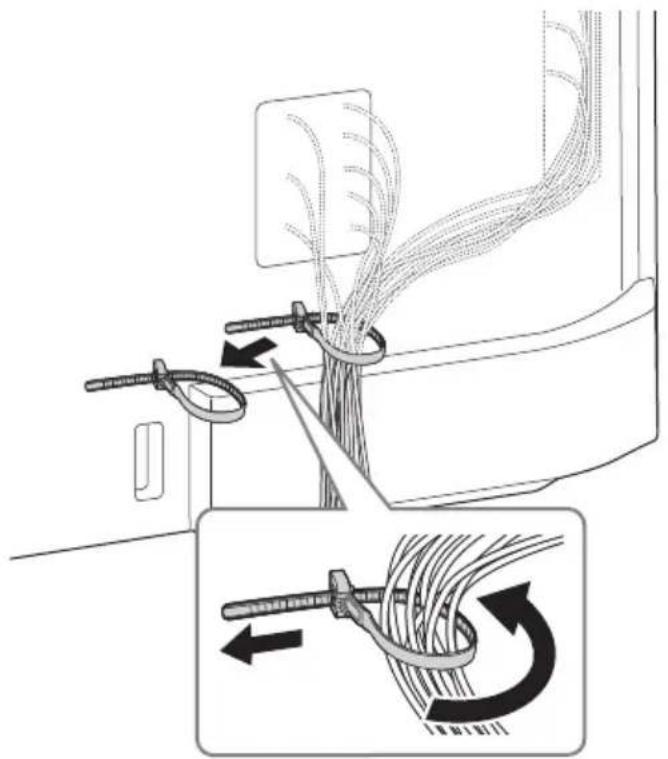

Modifica della gestione dei cavi (KD-55X850xC, KD-49/43X830xC)

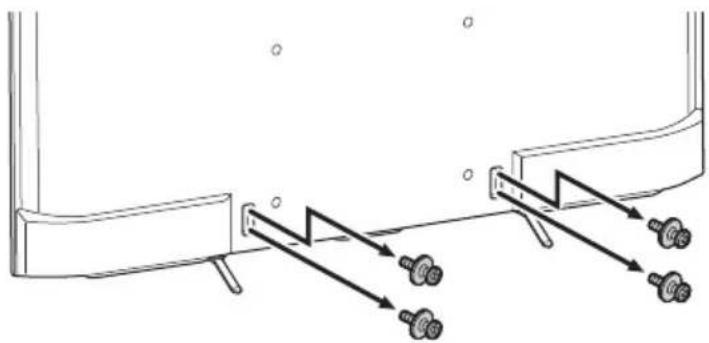

Come staccare il supporto da tavolo dal televisore

Per istruzioni sull'installazione della staffa di montaggio a parete per il proprio modello di TV, fare riferimento al seguente sito Web:

www.sony.eu/tv/wall-mount-bracket-manual

Risoluzione dei problemi

Per mantenere aggiornato il software del televisore, è necessario scaricare le informazioni aggiornate sul software tramite il sistema di trasmissione digitale oppure Internet e aggiornare il software. Selezionare [Aggiorna subito] per avviare l'aggiornamento del software. L'illuminazione del LED lampeggia durante l'aggiornamento del software. Non scollegare il cavo di alimentazione CA durante l'aggiornamento del software. Se il cavo viene scollegato, l'aggiornamento del software potrebbe non essere completato correttamente e potrebbero verificarsi malfunzionamenti del software. Gli aggiornamenti del software possono impiegare fino a 30 minuti. Se non si desidera aggiornare il software automaticamente, premere HOME e selezionare [Guida] → [Aggiornamento del software di sistema] → [Download automatico software] → [No].

Quando si scollega e si ricollega il televisore, è possibile che il televisore non si accenda immediatamente anche se si preme il tasto di accensione sul telecomando oppure sul televisore perché l'inizializzazione del sistema necessita di un po' di tempo. Attendere circa 10 o 20 secondi, quindi riprovare.

Se l'illuminazione del LED lampeggia in rosso, contare il numero di lampeggi (l'intervallo è di tre secondi).

Se il LED di illuminazione lampeggia in colore rosso, eseguire il reset del TV scollegando i cavi di alimentazione per due minuti, quindi accendere il TV.

Se il problema persiste, rivolgersi al rivenditore o al centro servizi Sony comunicando il numero di volte in cui l'illuminazione del LED lampeggia in rosso (l'intervallo è tre secondi). Scollegare il cavo di alimentazione e rivolgersi al rivenditore o al centro servizi Sony.

Se l'illuminazione del LED non lampeggia, controllare quanto riportato nelle tabelle di seguito.

È possibile anche fare riferimento a [Risoluzione dei problemi] nella Guida oppure eseguire l'autodiagnosi selezionando [Guida] → [Autodiagnostica]. Se il problema persiste, rivolgersi a personale qualificato per l'assistenza.

Problemi e soluzioni

Assenza di immagine (schermo scuro) e assenza di audio.

• Controllare il collegamento dell'antenna/del cavo.
• Collegare il televisore all'alimentazione e premere ⏻ sul televisore o sul telecomando.

Alcuni programmi non possono essere sintonizzati.

• Controllare il collegamento dell'antenna/del cavo.
• Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso. Verificare il cavo e la connessione, quindi spegnere il televisore utilizzando il pulsante di accensione/spegnimento principale, quindi riaccenderlo.
• La frequenza inserita è al di fuori dai parametri. Vogliate consultare la società che si occupa delle trasmissioni del satellite.

Non sono stati trovati servizi (programmi) trasmessi da TV via cavo.

• Verificare il collegamento dei cavi o la configurazione della sintonizzazione.
• Provare ad attivare [Auto preselezione digitale] selezionando [Antenna] invece di [TV via cavo].

Il telecomando non funziona.

- Sostituire le batterie.

La password di [Blocco di protezione] è stata dimenticata.

- Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).

Le aree attorno al televisore si surriscaldano.

• Quando il televisore viene utilizzato per un periodo prolungato, le aree attorno al televisore si surriscaldano.
  Se si tocca con una mano è possibile scottarsi.

L'audio o il video è bloccato, lo schermo appare vuoto o il televisore non risponde ai comandi del televisore o del telecomando.

- Eseguire un semplice ripristino del televisore scollegando il cavo di alimentazione CA per due minuti, quindi collegarlo nuovamente.

Impossibile trovare i tasti ⏻, CH+/-, △+/-, ➡ e TV sul televisore.

- Fare riferimento all'illustrazione sottostante per verificare la posizione dei tasti sul televisore.

Retro del televisore

L'illuminazione del LED è accesa.

- Se non si desidera che l'illuminazione del LED sia accesa, è possibile spegnerla.

Premere HOME, quindi selezionare [Impostazioni] → [Illuminazione del LED] → [No].

SONY

Impossibile connettersi a un router wireless tramite WPS (Wi-Fi Protected Setup).

- Se si utilizza la chiave di sicurezza WEP, selezionare [Rapida] → [Wi-Fi] → [Connetti con elenco di ricerca].

Quindi, selezionare il nome della rete (SSID) a cui ci si desidera connettere.

Impossibile trovare il nome della rete desiderata nella configurazione di rete.

- Selezionare [[Immissione manuale]] e premere per immettere il nome della rete.

Caratteristiche tecniche

Sistema

Sistema pannello

Pannello LCD (Display Cristalli Liquidi), Retroilluminazione a LED

Sistema TV

Analogico: In base alla nazione/regione selezionata: B/G, D/K, L, I

Digitale: DVB-T/DVB-C DVB-T2

Satellite: DVB-S/DVB-S2

Sistema Colore/Video

Analogico: PAL, SECAM, NTSC3.58 (Solo video), NTSC4.43 (Solo video)

Digitale: Fare riferimento alla Guida.

Copertura dei canali

Analogico: UHF/VHF/via cavo, in base alla nazione/regione selezionata.

Digitale: UHF/VHF/via cavo, in base alla nazione/regione selezionata.

Satellite: Frequenza IF 950-2.150 MHz

Uscita audio

10 W + 10 W

Tecnologia wireless

Protocollo IEEE802.11ac/a/b/g/n

(IEEE802.11ac potrebbe non essere disponibile a seconda dei paesi/delle regioni.)

Bluetooth Versione 4.1

Jack di entrata/uscita

Cavo dell'antenna

Terminale esterno 75 ohm per VHF/UHF

Antenna Satellite

Connettore di Tipo F Femmina IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 kHz, Distr. via cavo singolo EN50494.

↔ /→…AV1

Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.

Ingresso audio (connettori fono)

AV2

Ingresso video (pin fono comune con ingresso Y)

HDMI IN 1, 2, 3, 4 (supporta risoluzione 4K)

Video (2D):

4096 × 2160p (50, 60 Hz)* ^1*2 , 4096 × 2160p

(24 Hz)*2, 3840 × 2160p (50, 60 Hz)*1, 3840 ×

*2 3840 × 2160p viene visualizzato se viene immesso 4096 × 2160p

Video (3D) (Solo modelli compatibili 3D):

* 3840 × 2160p viene visualizzato se viene immesso 4096 × 2160p

Video (3D) (Solo modelli compatibili 3D):

Jack ottico digitale (PCM lineare due canali, Dolby Digital, DTS)

Cuffie, uscita audio, subwoofer

2,3 (HDD REC)*

4

Porta dispositivo USB ( Dispositivo HDD

USB 3 per funzione REC)

Le porte USB 1 e 2 supportano USB High Speed (USB2.0).

La porta USB 3 supporta USB Super Speed (USB3.0).

Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)

Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)

Altri

Accessori opzionali

Telecomando touchpad: RMF-TX100E

(KD-49/43X830xC)

Staffa di montaggio a parete: SU-WL450

(KD-65/55X850xC, KD-49/43X830xC)

Subwoofer wireless: SWF-BR100

Cavo MHL: DLC-MC10, DLC-MC20, DLC-MC30

Occhiali 3D attivi: TDG-BT500A (Solo modelli compatibili 3D)

Temperatura di funzionamento

Da 0 °C a 40 °C

Umidità di funzionamento

Dal 10 % all'80 % di u. r. (senza condensa)

Alimentazione e altre informazioni

Requisiti di alimentazione

Valori nominali: ingresso 220 V - 240 V CA, 50 Hz

Classe di efficienza energetica

KD-75X850xC / FW-75X8570C: B

KD-65X850xC / FW-65X8570C: A

KD-55X850xC / FW-55X8570C: A

Dimensioni schermo (diagonale)

(Approssimative)

KD-75X850xC / FW-75X8570C:

75 pollici / 189,3 cm

KD-65X850xC / FW-65X8570C:

65 pollici / 163,9 cm

KD-55X850xC / FW-55X8570C:

55 pollici / 138,8 cm

in modalità [Standard]

KD-75X850xC / FW-75X8570C: 230 W

KD-65X850xC / FW-65X8570C: 149 W

KD-55X850xC / FW-55X8570C: 115 W

in modalità [Brillante]

KD-75X850xC / FW-75X8570C: 425 W

KD-65X850xC / FW-65X8570C: 288 W

KD-55X850xC / FW-55X8570C: 229 W

Potenza assorbita in modalità standby ^2*3

0,5 W (27 W in modalità aggiornamento software/EPG)

Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee (verticale)

Valori nominali uscita

USB 1/2: 5 V, =500 mA MAX

USB 3: 5 V, -900 mA MAX

MHL (HDMI IN 2): 5 V, =1.5 A MAX

Dimensioni (Approssimativo) (I × a × p)

con supporto da tavolo

KD-75X850xC: 167,5 × 101,9 × 32,3 cm

KD-65X850xC: 145,3 × 89,2 × 26,5 cm

KD-55X850xC: 123,6 × 75,9 × 22,2 cm

KD-49X830xC: 109,3 × 67,9 × 20,1 cm

KD-43X830xC: 96,1 × 60,4 × 18,9 cm

senza supporto da tavolo

KD-75X850xC: 167,5 × 97,0 × 7,9 cm

KD-65X850xC: 145,3 × 84,4 × 7,8 cm

KD-55X850xC: 123,6 × 72,2 × 6,0 cm

KD-49X830xC: 109,3 × 64,3 × 6,0 cm

KD-43X830xC: 96,1 × 56,8 × 6,0 cm

Peso (Approssimativo)

con supporto da tavolo

KD-75X850xC: 36,3 kg

KD-65X850xC: 25,5 kg

senza supporto da tavolo

KD-75X850xC: 34,8 kg

KD-65X850xC: 24,1 kg

KD-55X850xC: 19,9 kg

KD-49X830xC: 14,4 kg

KD-43X830xC: 11,8 kg

*1 Consumo energetico all'anno, basato sul consumo di corrente di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore.
*2 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.
*3 Quando la TV è connessa alla rete, il consumo energetico in standby aumenta.
*4 Solo su modelli di televisore e in regioni/paesi limitati.

Nota

• La "x" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o al sistema TV.
• Non rimuovere la scheda finta dall'alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) del televisore quando non è necessario inserire una vera smart card.
• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
• Questo televisore include MHL 3.

Note sul funzionamento del televisore digitale

• Le funzioni relative al televisore digitale (D) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T/DVB-T2 (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T/DVB-T2 nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
• Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
• Sebbene questo televisore segua le specifiche DVB-T/DVB-T2 e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T/DVB-T2 e digitali via cavo DVB-C.
• Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.
• Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.
• "BRAVIA" e BANOVarchi depositati di Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, il logo e il logo tipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast e Wi-Fi Protected Setup sono marchi di fabbrica o marchi di fabbrica registrati di Wi-Fi Alliance.
• MHL, Mobile High-Definition Link e il logo MHL sono marchi di fabbrica o marchi di fabbrica registrati di MHL Licensing, LLC.
• Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il simbolo, & DTS e il simbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround è un marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
• Designed with UEI™ Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014
• Il marchio con la parola Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation con licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.
• DiSEqC™ è un marchio depositato di EUTELSAT. Questo televisore supporta DiSEqC 1.0. Questo televisore non è progettato per il controllo di antenne motorizzate.
• TUXERA è un marchio registrato di Tuxera Inc. negli Stati Uniti e in altri paesi.

- Il logo USB-IF SuperSpeed USB Trident è un marchio di fabbrica registrato di USB Implementers Forum, Inc. SS

Per modelli con telecomando touchpad in dotazione:

- Il marchio N è un marchio di fabbrica o marchio di fabbrica registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.

Diagrammi a blocchi

Instalare/Configurare

1 → (Selectare intrare/Retinere text)

Risoluzione effettiva: 3840 x 2160 pixel.
