Тип на продукта	Орбитален шлайф
Марка	Ferm
Модел	ESM1009
Входяща мощност	480 W
Напрежение	230 V~
Честота	50 Hz
Скорост на празен ход	4,000 - 14,000 min⁻¹
Тегло	2.0 kg
Клас на защита	IP20
Ниво на вибрации	3.52 m/s² (K=1.5 m/s²)
Ниво на звуково налягане	79 dB(A) (K=3 dB(A))
Ниво на звукова мощност	90 dB(A) (K=3 dB(A))
Настройки на скоростта	6 позиции, променлива
Извличане на прах	Да, с включен прахоуловител
Закрепване на шлифовъчната подложка	Тип велкро (лепенка)
Двойно изолиран	Да
Сменяема шлифовъчна подложка	Да
Налични резервни части	Да (вижте ръководството за списък)
Дължина на захранващия кабел	Прибл. 2 m (приблизително)
Препоръчителна зърнистост на шлифовъчната хартия	Едра (50), Средна (80), Фина (120)

Често задавани въпроси - ESM1009 Ferm

Как да сменя шлифовъчната хартия на Ferm ESM1009?

За да смените шлифовъчната хартия, първо изключете и извадете щепсела на шлайфа. След това отлепете старата хартия от велкро подложката. Подравнете нова шлифовъчна хартия с перфорациите на подложката и я притиснете здраво. Уверете се, че отворите съвпадат за извличане на прах.

Каква е правилната настройка на скоростта за шлайфане на дърво?

За меки дървесини използвайте едра зърнистост (например 50) и по-висока скорост. За твърди дървесини използвайте по-фина зърнистост (например 120) и по-ниска скорост. Колелото за регулиране на скоростта има 6 позиции; първо експериментирайте върху отпадъчен материал.

Как да почистя прахоуловителя?

Изпразвайте прахоуловителя след всяка употреба. За почистване, свалете торбата от връзката, обърнете я отвътре навън и изтупайте праха. Ако е необходимо, измийте с мек сапун и вода, но се уверете, че е напълно суха преди повторно закрепване.

Мога ли да използвам шлайфа за метал или пластмаса?

Да, ESM1009 е предназначен за шлайфане на дърво, метал, пластмаси и боядисани повърхности. Винаги избирайте подходящата зърнистост на шлифовъчната хартия и скорост за материала. Носете защитни очила и маска за прах.

Защо моят шлайф не се включва?

Първо проверете дали захранващият кабел е включен и контактът работи. Ако шлайфът все още не стартира, въглеродните четки може да са износени. Сменете ги с оригинални четки Ferm (част 204112). Ако проблемът продължава, свържете се с обслужването на клиенти.

Колко често трябва да сменям шлифовъчната подложка?

Сменяйте шлифовъчната подложка, когато показва признаци на износване, като неравна повърхност или намалено захващане на велкрото. Ръководството предоставя инструкции за смяна (разхлабете винтовете, монтирайте нова подложка). Проверявайте периодично за повреди.

Какви предпазни мерки трябва да взема, когато използвам шлайфа?

Винаги носете защитни очила, защита за слуха и маска за прах. Дръжте шлайфа за изолираните дръжки, за да избегнете токов удар, ако се докоснат скрити проводници. Не шлайфайте материали, съдържащи азбест. Поддържайте работното място добре проветрено.

Как да регулирам скоростта по време на шлайфане?

Не регулирайте скоростта по време на работа. Завъртете колелото за регулиране на скоростта в желаната позиция преди включване. Колелото има 6 настройки: по-ниски скорости за фина работа върху твърди материали, по-високи скорости за грубо шлайфане върху меки материали.

Мога ли да използвам прахосмукачка за извличане на прах?

Да, връзката на прахоуловителя може да бъде заменена с адаптер за прахосмукачка (част 204115). Свържете подходящ маркуч за по-добро събиране на прах. Уверете се, че прахосмукачката е подходяща за фин прах.

Каква е гаранцията за Ferm ESM1009?

Ferm предоставя обширна гаранция. Консултирайте се с приложените гаранционни условия или се свържете с отдела за обслужване на клиенти на Ferm за подробности. Запазете касовата бележка като доказателство за покупка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ESM1009 Ferm

BG Превод на оригиналната инструкция 82

ESM1009

FACTORY GS TESTED

B

Благодарим Ви за покупката на този продукт на Ferm. Закупувайки го, Вие ставате притежател на отличен продукт, доставен от един от водещите европейски доставчици. Всички доставени от Ferm продукти са произведени в съответствие с най-високите стандарти за производителност и безопасност. Като част от нашата философия ние предоставяме и отлично клиентско обслужване, подкрепено от обхватната ни гаранция. Надяваме се, че ще се наслаждавате на използването на този продукт в продължение на много години.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

ВНИМАНИЕ

Прочетете приложените предупреждения за безопасност, допълнителните предупреждения за безопасност, както и инструкциите за работа.

Неспазването на предупрежденията за безопасност и инструкциите за работа може да доведе токов удар, пожар и/или сериозно нараняване. Запазете ги за бъдеща справка.

Следните символи са използвани в ръководството за работа или върху продукта:

Прочетете ръководството за работа.

Опасност от нараняване.

Опасност от токов удар.

Извадете незабавно щепсела от контакта при повреда в електрическия кабел, както и при почистване и извършване на поддръжка.

Hocete защитни ръкавици. Hocete антифон.

Носете маска против прах.

Двойна изолация.

Не изхвърляйте продукта в неподходящи контейнери.

Този продукт отговаря на приложимите стандарти за безопасност в европейските директиви.

Допълнителни предупреждения за безопасност при работа с орбитални шлайфове

Контакт с или вдишване на прах, образуван по време на работа (напр. повърхности, боядисани със съдържащи олово бои, дърво и метал) могат да застрашат здравето Ви и това на стоящите наблизо хора. Винаги носете подходящо защитно оборудване като маска срещу прах. Винаги използвайте подходящо средство за извличане на прах по време на работа.

• Не работете с материали, съдържащи азбест. Азбестът се счита за канцерогенен.
• Не използвайте уреда за шлифоване на магнезиеви детайли.
• Носете защитни ръкавици. Носете антифон. При нужда използвайте защитни средства като защитни ръкавици, защитни обувки и т.н.
• При работа с машината на места, където има опасност приспособлението да засегне скрит кабел, дръжте машината за изолираните повърхности. Контактът с проводник, по който тече ток, може да доведе до протичането му по металлите части на машината. Опасност от токов удар.
• Бъдете много внимателни, когато шлифовате боядисани повърхности.
• Преди да преминете към работа, отстранете всички гвоздеи и други метални предмети от обработвания детайл.
• Уверете се, че обработваният детайл е подпрян или застопорен правилно.
• Използвайте само шкурка, подходяща за работа с машината.

• Използвайте само шкурка с правилните размери. Уверете се, че шкурката е правилно монтирана.

• Проверявайте шкурката преди всяка употреба. Не използвайте шкурка, износена от продължителна употреба.

• Никога не слагайте машината на маса или работен тезгях, преди да сте я изключили.

Винаги проверявайте дали напрежението на електрическата мрежа отговаря на посоченото върху табелката с основните характеристики на уреда.

• Не използвайте машината, ако електрическият кабел или щепсельт са повредени.
• Използвайте само удължителни кабели, подходящи за мощността на машината и с минимална дебелина от 1,5 mm². При използване на макара винаги развивайте кабела изцяло.

ТЕХНИЧЕСКИ ДАННИ

			ESM1009
Напрежение на електрическата мрежа		V~	230
Честота на електрическата мрежа		Hz	50
Входна мощност	W 480
Скорост на въртене на празен ход		min ^-1	4.000 - 14.000
Защитен клас	IP 20
Тегло		kg	2,0

ШУМ И ВИБРАЦИИ

	ESM1009
Звуково налягане ( L_pa )	dB(A)	79
Звукова мощност ( L_wa )	dB(A)	90
Неопределеност (K)	dB(A)	3
Вибрации	m/s ^2	3,52
Неопределеност (K)	m/s ^2	1,5

Носете антифон.

Ниво на вибрации

Нивото на предадените вибрации, отбелязано на гърба на това ръководство за експлоатация е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

• използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени
• периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работ

ОПИСАНИЕ (ФИГ. А)

Вашият орбитален шлайф е предназначен за шлифоване на дърво, метал, пластмаса и боядисани повърхности.

1. Превключвател за включване/изключване
2. торбичката за прах
3. Регулатор на скоростта
4. Подложка за шкурката
5. Главна ръкохватка
6. Спомагателна ръкохватка
7. Връзка за торбичката за прах

СГЛОБЯВАНЕ

Преди да пристъпите към сглобяване, винаги изключвайте машината и изваждайте щепсела от контакта.

Монтиране и сваляне на шкурката (фиг. В)

Монтиране

• Поставете шкурка (8) със съответната едрина на зърното върху подложката за шкурката (4). Уверете се, че дупките в шкурката (8) съответстват на тези върху подложката за шкурката (4).
• Използвайте едра шкурка (едрина на зърното 50) за шкурене на груби, неравни повърхности.
• Използвайте средна шкурка (едрина на зърното 80) за отстраняване на драскотини, останали от едрата шкурка.
• Използвайте фина шкурка (едрина на зърното 120) за довършително обработване на повърхостите.

Сваляне

• Свалете шкурката (8) от подложката за

шкурката (4).

УПОТРЕБА

Включване и изключване (фиг. А)

• За да включите машината, натиснете превключвателя за включване/изключване (1).
• За да изключите постоянния режим, натиснете копчето за включване/изключване (1) отново.

Настройване на скоростта (фиг. А)

За настройване на скоростта използвайте регулатора на скоростта. Регулаторът на скоростта има 6 позиции. Идеалната скорост зависи от съответната едрина на зърното и от обработвания материал.

Не настройвайте скоростта по време на работа.

• Завъртете регулатора на скоростта (3) на желаната позиция.
• За твърди материали използвайте шкурка с фини зърна и изберете по-ниска скорост.
• За меки материали използвайте шкурка с едри зърна и изберете по-висока скорост.

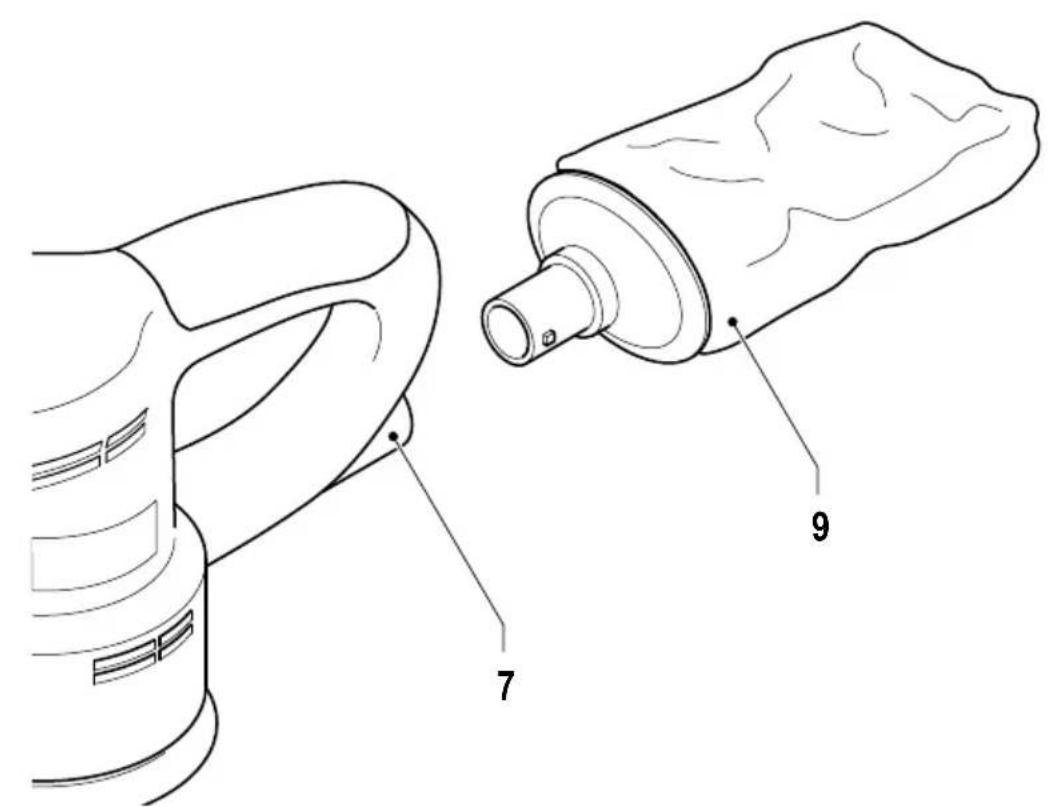

Извличане на праха (фиг. С)

• Пъхнете торбичката за прах (9) във връзката за торбичката за прах (7).
• Завъртете торбичката за прах (9) по посока на часовниковата стрелка, за да застане на място.

Съвети за оптимална работа

• Захванете обработвания детайл.
  • Дръжте здраво машината с двете си ръце.
  • Включете машината
• Поставете подложката за шкурката с шкурката върху обработвания детайл.
• Движете бавно машината по обработвания детайл, като натискате здраво подложката за шкурката към обработвания детайл.
• Не упражнявайте твърде голям натиск върху машината. Оставете машината да си върши работата.
• Изключете машината и я изчакайте да спре напълно, преди да я сложите на маса или работен тезгях.

Преди пристъпване към почистване

и поддръжка винаги изключвайте машината и изваждайте щепсела от контакта.

начин.

• Почиствайте корпуса редовно с мека кърпа.
• Поддържайте вентилационните отвори чисти от прах и мръсотия. Ако е необходимо, използвайте мека, влажна кърпа, за да отстраните праха и мръсотията от тях.
• Почиствайте редовно подложката за шкурката, за да предотвратите неточности по време на работа.

Подмяна на шкурката (фиг. В)

• За да свалите старата шкурка (8), процедирайте, както е описано в частта „Монтиране и сваляне на шкурката“.
• За да монтирате новата шкурка (8), процедирайте, както е описано в частта „Монтиране и сваляне на шкурката“.

Подмяна на подложката за шкурката (фиг. D)

В случай на износване трябва да смените подложката за шкурката.

• При нужда извадете шкурката.
• Развийте винтовете (10) от подложката за шкурката (4).
• Извадете старата подложка за шкурката (4).
• Монтирайте новата подложка за шкурката (4).
• Затегнете винтовете (10) към подложката за шкурката (4).

ГАРАНЦИЯ

Прочетете приложените гаранционни условия.

ОКОЛНА СРЕДА

Изхвърляне

Продуктът, приставките и опаковката трябва да се изхвърлят разделно с цел безопасно за околната среда рециклиране.

Само за страните от ЕС

Не изхвърляйте електрически инструменти заедно с домакински отпадъци. Съгласно Европейската директива 2002/96/ЕО относно излязло от употреба електрическо и електронно оборудване и прилагането й в националните законодателства, неизползваемите електроинструменти следва да се изхвърлят разделно и по безопасен за околната среда

Продуктът и ръководството за работа могат да бъдат променяни. Техническите характеристики могат да бъдат променяни без предизвестие.

CE

DECLARATION OF CONFOMITY FROS-480, EXCENTRISCHE SCHUURMACHINE

(BG) Ние заявяваме, по своя собствена отговорност, че този продукт отговаря на следните стандарти и директиви

EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-4, EN 61000-3-2, EN 61000-3-3

2006/42/EC, 2006/95/EC, 2004/108/EC, 2002/96/EC, 2002/95/EC

Zwolle, 01-06-2011

I. Mönnink CEO Ferm BV
