Характарыстыкі	Дэталі
Тып дынаміка	Цэнтр
Частотны дыяпазон	70 Гц - 30 кГц
Імпеданс	8 Ом
Намінальная магутнасць	100 Вт
Памеры (Ш x В x Г)	600 x 200 x 250 мм
Вага	8 кг
Рэкамендаванае выкарыстанне	Домашняе кіно, хатнія аўдыёсістэмы
Ўстаноўка	На мэблю або мацаванне на сцяну
Абслугоўванне	Чысціць мяккай анучай, пазбягаць вільгаці
Бяспека	Не падвяргаць уздзеянню экстрэмальных тэмператур або вільгаці
Уключаныя аксэсуары	Падключальныя кабелі, дакументацыя
Гарантыя	2 гады

Часта задаваемыя пытанні - Bronze Centre MONITOR AUDIO

Чаму мой MONITOR AUDIO Bronze Centre не выдае гук?

Пераканайцеся, што дынамік правільна падключаны да ўзмацняльніка. Таксама праверце рэгулятары гучнасці на вашым узмацняльніку і пераканайцеся, што дынамік абраны як крыніца.

Як наладзіць MONITOR AUDIO Bronze Centre для аптымальнага выкарыстання?

Размясціце дынамік у цэнтры вашай аўдыёсістэмы, ідэальна на ўзроўні вуха. Пераканайцеся, што ён накіраваны ў бок зоны праслухоўвання і аддалены ад сцен, каб пазбегнуць непажаданых рэзанансаў.

Ці выдае мой дынамік Bronze Centre скажэнні гуку?

Праверце падключэнні кабеляў, каб пераканацца, што яны надзейна зафіксаваны. Скажэнні могуць таксама быць выкліканы перагрузкай узмацняльніка. Паменшыце гучнасць і праверце, ці застаецца праблема.

Якія кабелі варта выкарыстоўваць з MONITOR AUDIO Bronze Centre?

Выкарыстоўвайце якасныя кабелі для дынамікаў з перасекам не менш за 1,5 мм, каб пазбегнуць страты сігналу. Пераканайцеся, што кабель падыходзіць па даўжыні для вашай ўстаноўкі.

Ці сумяшчальны MONITOR AUDIO Bronze Centre з усімі ўзмацняльнікамі?

Bronze Centre сумяшчальны з большасцю ўзмацняльнікаў, але праверце, што імпеданс вашага ўзмацняльніка адпавядае імпедансу дынаміка (8 Ом) для забеспячэння аптымальнай працы.

Як чысціць мой MONITOR AUDIO Bronze Centre?

Выкарыстоўвайце мяккую сухую анучу для чысткі паверхні дынаміка. Пазбягайце выкарыстання абразіўных хімічных сродкаў або ачышчальнікаў на аснове спірту, якія могуць пашкодзіць аздабленне.

Які вага MONITOR AUDIO Bronze Centre?

Вага MONITOR AUDIO Bronze Centre складае каля 7,5 кг. Пераканайцеся, што выкарыстоўваеце падстаўку або паліцу, здольную вытрымаць гэты вага.

Ці магу я выкарыстоўваць MONITOR AUDIO Bronze Centre ў сістэме акружэння?

Так, Bronze Centre можа выкарыстоўвацца як цэнтральны дынамік у сістэме акружэння. Пераканайцеся, што ён сумяшчальны з іншымі дынамікамі для гарманічнага гуку.

Дзе я магу знайсці запасныя часткі для майго MONITOR AUDIO Bronze Centre?

Запасныя часткі можна атрымаць у вашага мясцовага прадаўца MONITOR AUDIO або непасрэдна на вэб-сайце MONITOR AUDIO.

КІРАЎНІЦТВА КАРЫСТАЛЬНІКА Bronze Centre MONITOR AUDIO

Інструкцыя карыстальніка

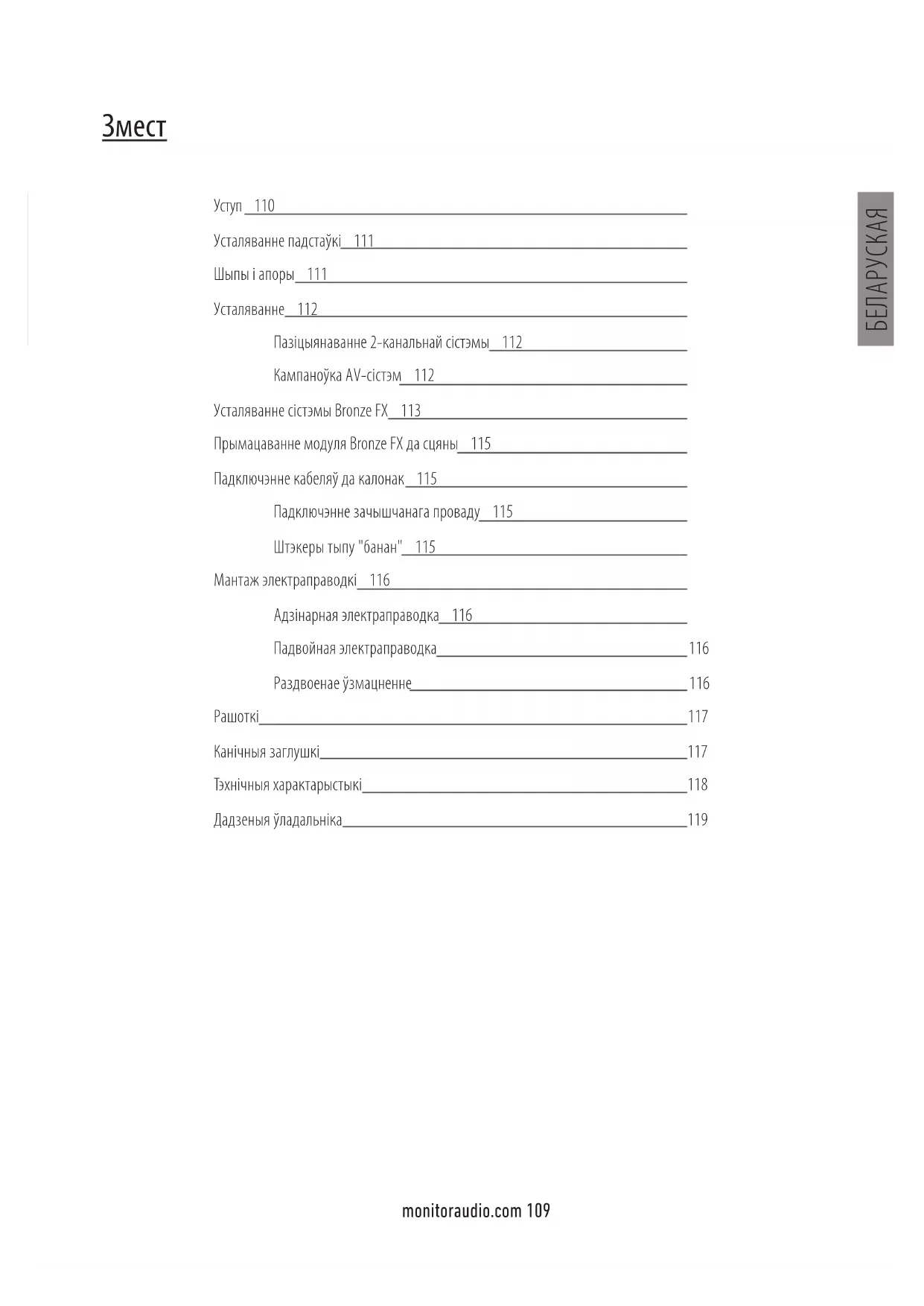

Змест

Уступ 110

Усталяванне падстаўкі 111

Шыпы і апоры 111

Усталяванне 112

Пазіцыянаванне 2-канальнай сістэмы 112

Кампанойка AV-сістэм 112

Усталяванне сістэмы Bronze FX 113

Прымацаванне модуля Bronze FX да сцяны 115

Падключэнне кабеляў да калонак 115

Падключэнне зачышчанага проваду 115

Штэкеры тыпу "банан" 115

Адзінарная электраправодка 116

Падвойная электраправодка 116

Раздвоенае ўзмацненне 116

Рашоткі 117

Канічныя заглушкі 117

Тэхнічныя характерыстыкі 118

Дадзенья ўладальніка 119

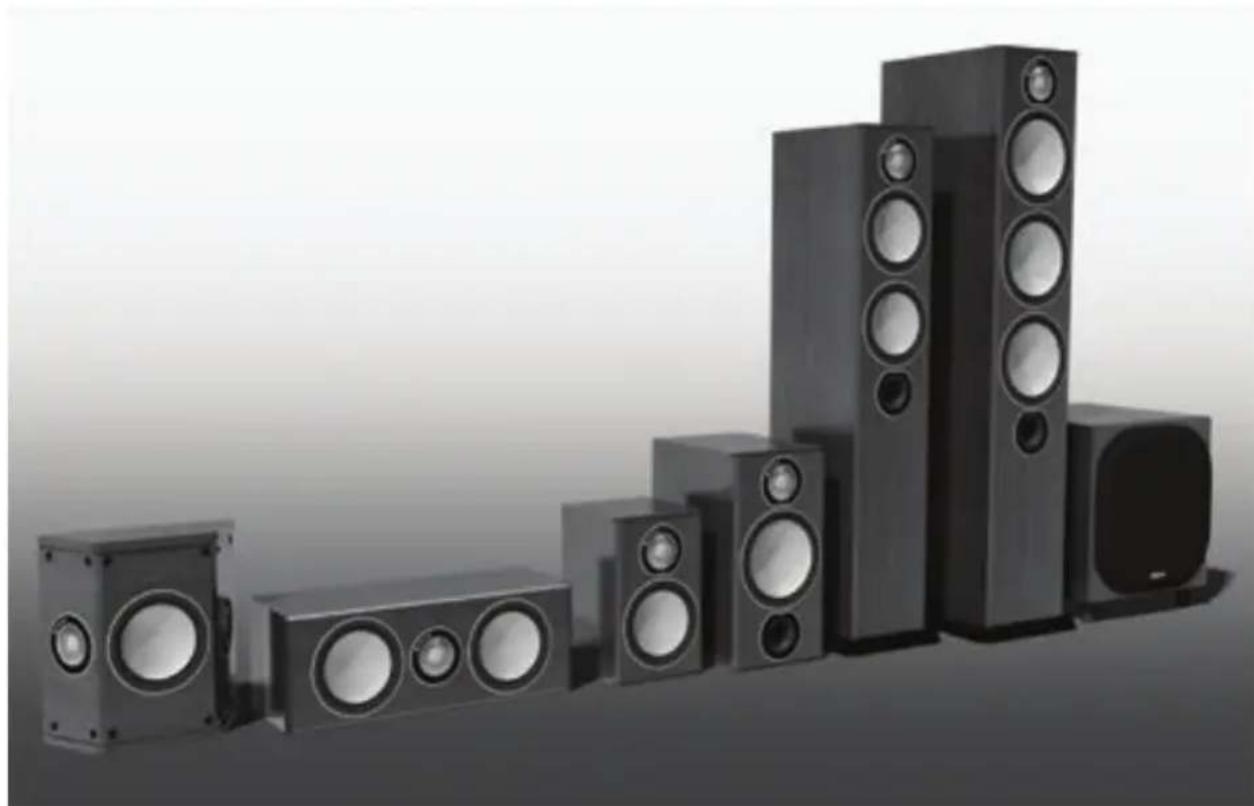

уступ

Акустычные сістэмы серыі Bronze – гэта самая даступная серья акустычных сістэм кампанії Monitor Audio. Яна аб'ядноўвае ў сабе ўсе лепшыя якасці яе папярэднікаў і сучасныя тэхналогії, якія выкарыстоўваюцца пры стварэнні наших элітарных лінеек Silver i Platinum. Па сваих характерыстыках і якасці серья Bronze істотна пераўзыходзіць "стандартныя" патрабаванні, якія прад'яўляюць спажыўцы да сістэм "пачатковага ўзроўню".

Выкарыстанне самых дакладных метадаў камп'ютэрнага мадэліравання, самых сучасных матэрыялаў і стварэнне самых дасканалых канструкцый дазволіла нам удасканаліць нашу знакамітую лінейку Bronze BX і ўкласці яе дзівосна выразнае і натуральна дынамічнае гучанне ў серью Bronze, падняць яе на новы ўровень, перавышаючы магчымасці шматлікіх дарагіх канкурэнтаў.

Дзякуючы нашым няспынным пошукам найчысцейшага гуку вы можаце атрымліваць асалоду ад музыкі і відэа разам з нашымі калонкамі серыі Bronze. Серыя Bronze распрацавана, каб дарыць захапленне. Высокая дакладнасць дадзенных усебаковых выпрабаванняў і вымярэнняў дазволіла нашым спецыялістам аб'яднаць дзівосную якасць прайгравання з вытанчанай канструкцый, стварыўшы прадукт, які найлепш адлюстроўвае дух кампанії Monitor Audio. Гэта парадаксальна для прадукцыі "пачатковага ўзроўню", але серыя Bronze утварыла асобны клас.

Сем вытанчаных мадэляў серыі Bronze з дзівосным вінілавым аздабленнем колеру ясеня, аксамітавага дуба, чырвонага ці арэхавага дрэва, створаныя з акуратнасцю вядомай ва ўсім свеце маркі Monitor Audio, будуць цудоўна выглядаць у любым памяшкännі. За іх стрыманай элегантнасцю хаваецца дасканалая, эрганамічная канструкцыя, а, менавіта, шматкамерныя карпусы, якія забяспечаюць эффектыўную работу драйвераў, цудоўную перадачу сігнала і лёгкія, з высокай дакладнасцю вырабленыя апоры, што забяспечаюць выдатную ўстойлівасць.

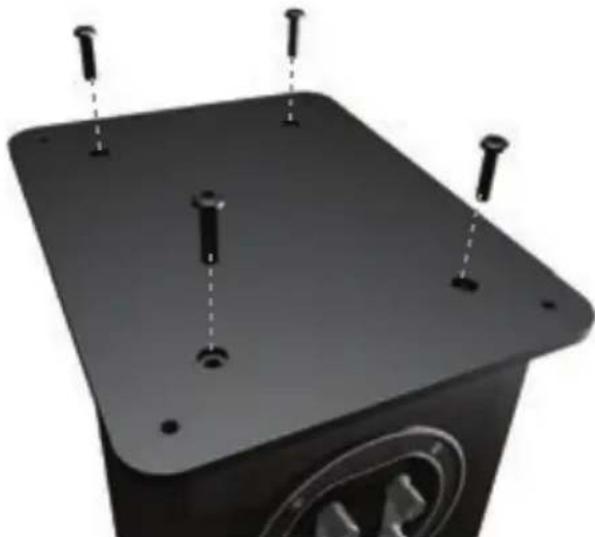

Усталяванне падстаўкі

(только мадэлі Bronze 5 i 6)

3 мэтай павышэння ўстойлівасці і акустычных характеристикаў мадэлі Bronze 5 і 6 камплектующа падстаўкамі.

Падстаўкі прымаçoўваюцца нітамі з камплекта пастаўкі.

Перад усталяваннем падстаўкі ачысціце мантажную вобласць падлогі ад усіх цвёрдых/вострых прадметаў. Для ўталявання падстаўкі перавярніце калонку ўверх дном. Усталюйце падстаўку на корпус калонкі і сумясціце адтуліны ў падстаўцы з устаўкамі на корпусе. нітами замацуйце падстаўку на корпусе. Паслядоўна зацягніце ніты і праверце надзейнасць мацавання падстаўкі да корпуса. Перш чым перавярнуць корпус калонкі ў звычайнае становішча, усталюйце ў падстаўку апоры/ шыпы.

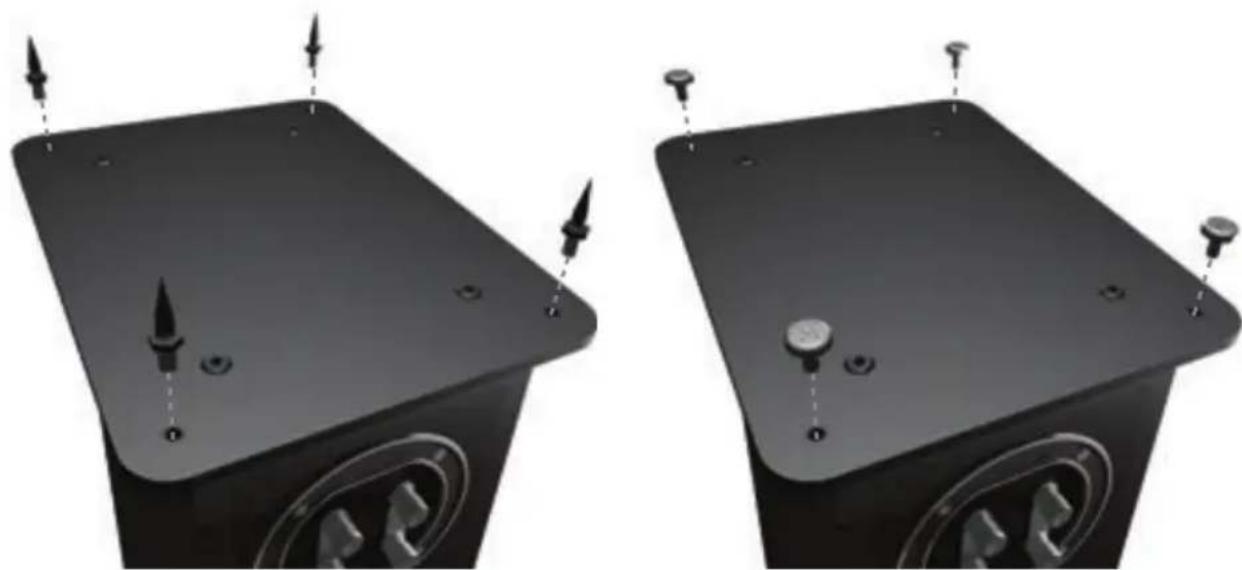

Падлогавыя калонкі серыі Bronze пастаўляюцца з шыпамі і асобнымі гумавымі апорами (ножкамі). Шыпы прызначаны для падлог з дывановымі пакрыццямі, а гумавыя ножкі — для цвёрдых падлог, на якіх нельзя выкарыстоўваць шыпы.

Шыпы закручваюцца ў разьбовыя ўстаўкі ў ніжнім баку падстаўкі. Калі Вы не жадаеце выкарыстоўваць падстаўку, шыпы можна ўсталяваць непасрэдна ў дно корпуса калонкі. Пры ўсталяванні калонак на месца не дапускайце нацяжэння кабеляў.

ЗАЎВАГА. Пры выкарыстанні без падстаўкі калонка становіцца менш устойлівай.

У выпадку ўсталявання на цвёрдую падлогу гумавыя ножкі проста ставящца ў тыя ж устаўкі, у якія звычайна ўсталёўваюцца шыпы.

Пазіцыянаванне 2-канальнай сістэмы

Падчас выкарыстання 2-канальнай сістэмы слухач і калонкі павінны размяшчацца ў вяршынях роўнабаковага трохкутніка. Адлегласць паміж калонкамі павінна складаць 6-10 футаў (1,8-3 м). Ідэальная адлегласць да задняй сцяны павінна складаць 8-18 цаляў (20-45 см); да бакавых сцен — 3 футы (\~1м).

Падчас усталявання сістэмы настойліва рэкамендуецца эксперыментаваць, бо асяроддзе і асабістыя перавагі могуць істотна адрознівацца. Пры недастатковым узроўні нізкіх частот паспрабуйце, напрыклад, пасунуць калонкі бліжэй да сцяны. І наадварот — адсунуць ад сцяны, калі ўровень нізкіх частот празмерны. Глядзіце таксама інфармацью пра канічныя заглушкі на старонцы 117. Пры страце стэрэагуку паспрабуйце крыху звузіць заглушкі ў насавой частцы. Павінна здавацца, што гук зыходзіць з сярэдняй зоны паміж калонкамі, а не з їх саміх.

Кампаноўка AV-сістэм

Ніжэй паказана аптымальная кампаноўка і некаторыя рэкамендацыі па планаванню памяшканняў для AV-сістэм.

Адлегласці паміж франтальнимі і, у некаторых выпадках, тылавымі падлогавымі і палічнымі калонкамі павінны складаць прыблізна 6-9 футаў (1,8-2,5м), і не меней 10 цаляў (25см) да сцяны.

Калі пры прайграванні музыкі (без сабвуфера) узровень нізкіх частот празмерны, або ўзнікае нізкачастотны гуд, пасправуйце трохі адсунуць калонкі ад сцяны (сцен), ці адрэгуляваць частату падзелу для дынамікаў і/ ці сабвуфера. Пасправуйце, таксама, змяніць месцазнаходжанне сабвуфера. Калі гэта немагчыма, паспрабуйце скарыстаць канічныя заглушкі (не ўваходзяць у камплект пастаўкі мадэляў Bronze-FX i Centre). Глядзіце старонку 117.

Мадэль Bronze Centre павінна быць накіравана на гледача і размяшчацца прыблізна на ўзроўні яго вушэй. У выпадку размяшчэння ніжэй ці вышэй узроўню вушэй, крыху нахіліце сістэму з дапамогай гумавых ножак (у камплект уваходзяць невялікія ножкі).

Мадэль Bronze FX павінна размяшчацца ў адпаведнасці з прыведзенымі ніжэй малюнкамі; ніз калонак павінен знаходзіцца прыблізна на 2 футы (60 см) вышэй узроўню вушэй слухача.

ЗАЎВАГА. Пры выкарыстоўванні 2-х пар Bronze FX у сістәме 7.1 ПРАВАЯ калонка выкарыстоўваецца ў якасці правай тылавой, а ЛЕВАЯ – у якасці левай тылавой калонкі аб'ёмнага гучання. Такім чынам, ПРАВАЯ бакавая калонка аб'ёмнага гучання ўсталёўваецца на левай сцяне, а ЛЕВАЯ – на правай. Гэта аbumоўлена фазіроўкай высокачастотнага дынаміка.

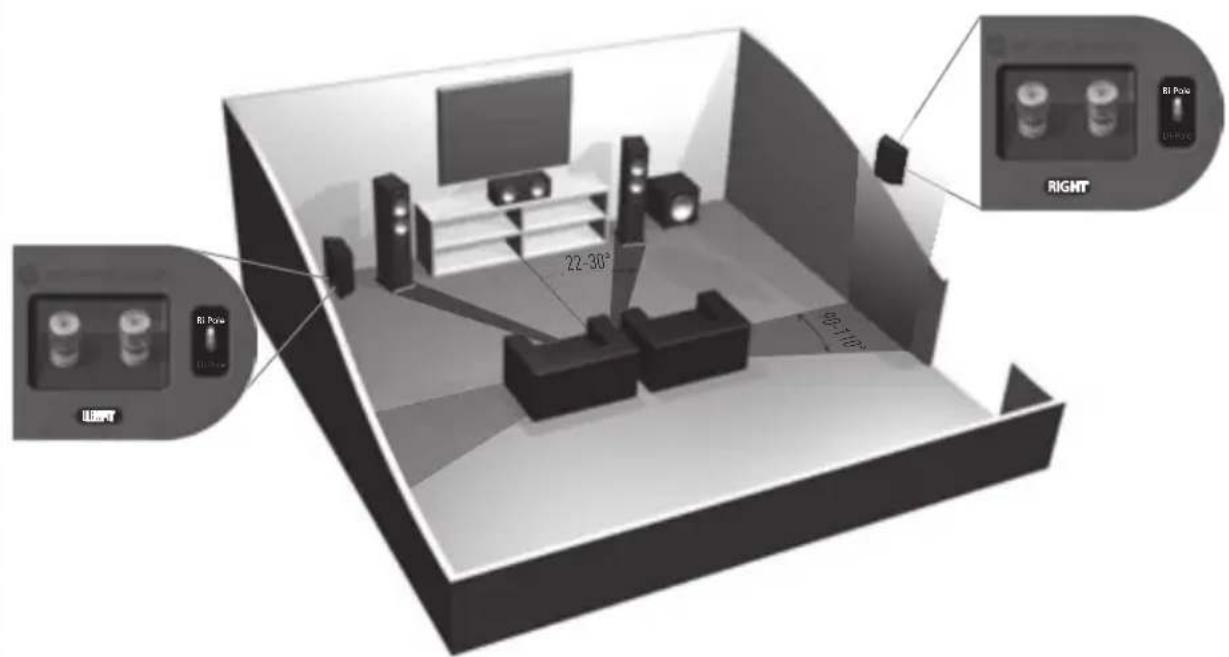

Усталяванне сістэмы Bronze FX

Модулі Bronze FX спараныя, але насамрэч уяўляюць сабою правы і левы блокі. Для абодвух блокаў можна задаць біпольны (звычайны) ці дыпольны рэжым працы. З завода блокі пастаўляюцца ў біпольным рэжыме.

У біпольным рэжыме ўсе калонкі (сярэднечастотныя/ нізкачастотныя і высокачастотныя) працуюць сінфазна. Гэты рэжым прызначаны для тых выпадкаў, калі Bronze FX выкарыстоўваецца ў якасці тылавых калонак/ калонак аб'ёмнага гучання ў стандартнай 5.1-канальнай сістәме, або ў 7.1-канальнай сістәме без другой пары FX, якая выкарыстоўваецца для тылавога/ аб'ёмнага гучання.

У дыпольным рэжыме пярэднія ўзбуджальныя высокачастотныя дынамікі працуюць не ў фазе з высокачастотным і сярэднечастотным/нізкачастотным блокам. Такая канфігурацыя лепш за ўсё падыходзіць для выпадкаў з выкарыстаннем дзвюх пар модуляў FX у якасці часткі 7.1-канальнай сістэмы, у якой FX размяшчаюцца на задняй і бакавых сценах. Неабходна памятаць, што гэтыя модулі з'яўляюцца лева- і правабаковымі. У біпольным рэжыме гэта не мае значэння. Правільнасць іх размяшчэння мае значэнне ў 7.1-канальнай сістэме. Глядзіце параграф, прысвечаны выбару варыянта размяшчэння (старонка 112) і малюнкі ніжэй. Ва ўсіх выпадках для дасягнення найлепшых вынікаў рэкамендуецца эксперыментаваць.

ЗАЎВАГА. Пераключэнне модуляў Bronze FX' з біпольнага ў дыпольны рэжым выконвайце толькі пры выключеным узмацняльніку. Гэта ўбережэ ўзмацняльнік і акустычную сістэму ад пашкоджання.

RIGHT RIGHT RIGHT 22-30° 88'-100°

5.1-канальная сістэма з калонкамі аб'ёмнага гучання на бакавой сцяне (таксама могуць выкарыстойўвацца прылады для мантажу на падлогу/ стойку).

5.1-канальная сістэма з калонкамі аб'ёмнага гучання на бакавой сцяне (могуць выкарыстоўвацца прылады для мантажу на падлогу/ стойку).

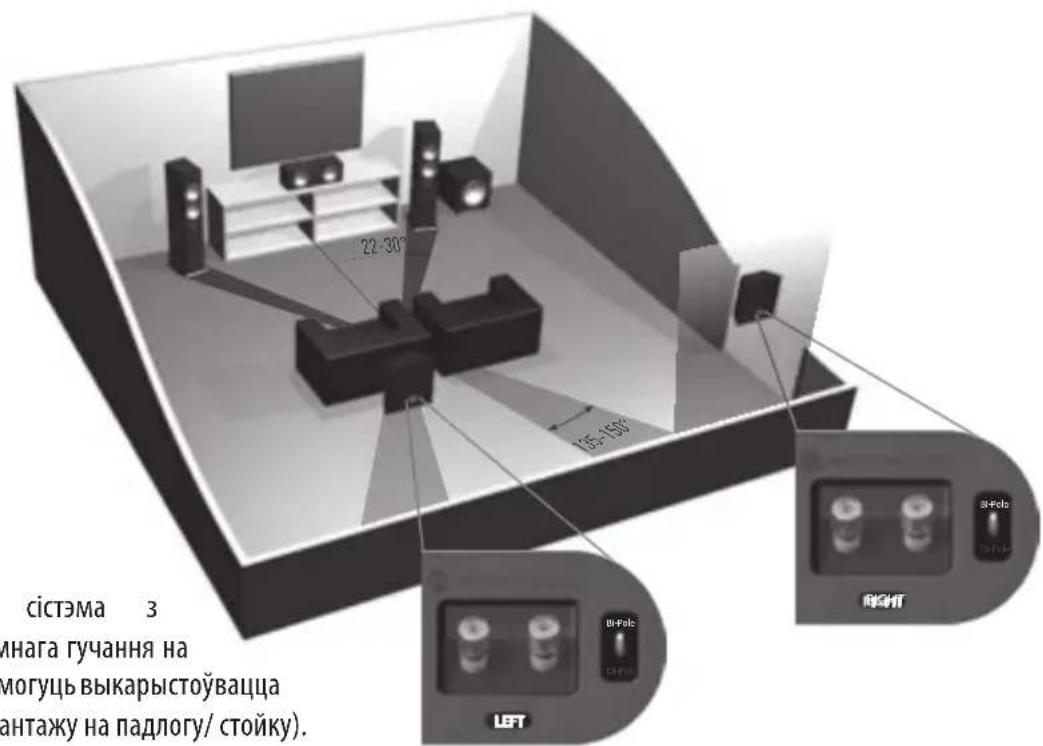

сістма 3 мнага гучання на могуць выкарыстаўвацца антажу на падлогу/ стойку).

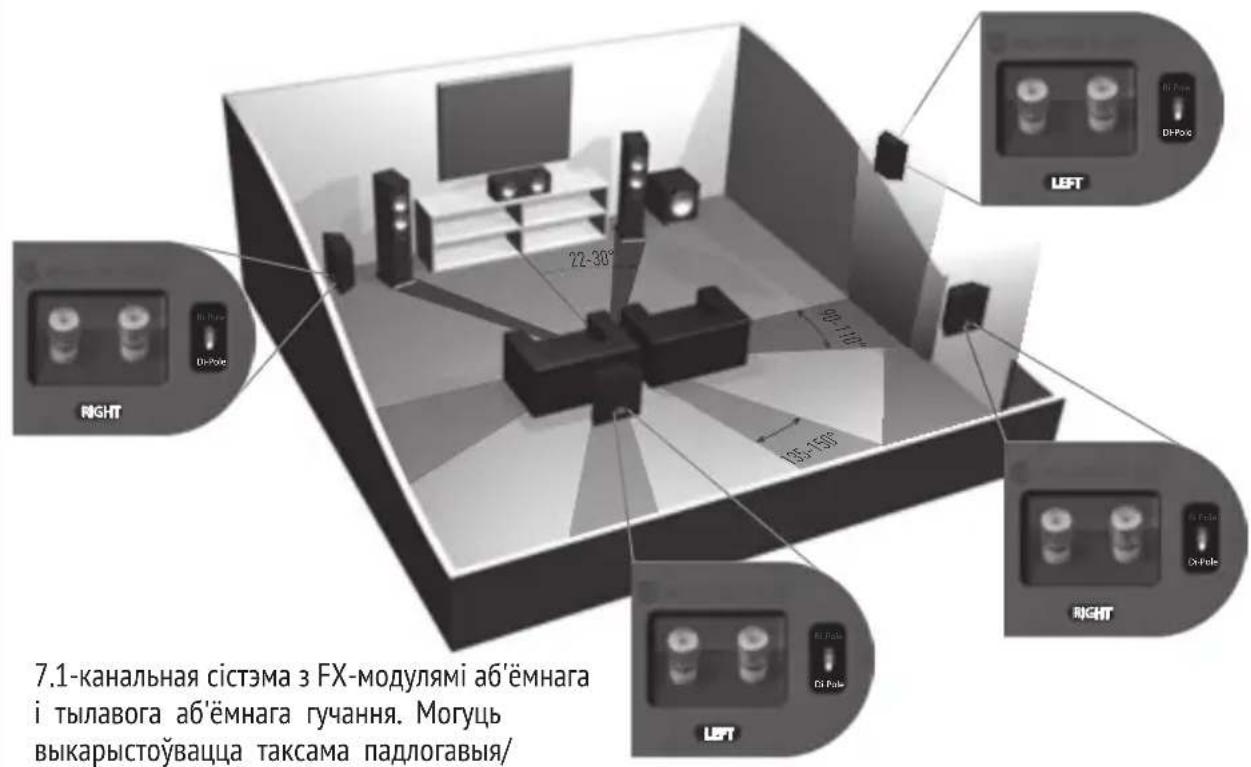

7.1-канальная сістма з FX-модулямі аб'ємнага і тылавога аб'ємнага гучання. Могуць выкарыстоўвацца таксама падлогавья/

7.1-канальная сістэма з FX-модулямі аб'ёмнага і тылавога аб'ёмнага гучання. Могуць выкарыстоўвацца таксама падлогавыя/ стоечныя калонкі. Неабходна правільна размясціць левую і правую калонку.

Прымацаванне модуля Bronze FX да сцяны

УВАГА! Неабходна вызначыць месца прымацавання модуля Bronze FX і канструкцью сцяны. Калі вы не ўпэўнены, што можаце выканаць надзейнае і бяспечнае прымацаванне, то, на меркаваннях бяспекі, скарыстайцеся паслугамі кампетэнтнага і кваліфікаванага спецыяліста.

УВАГА! Пераканайцеся ў адсутнасці ўнутры сцяны трубаправодаў і электрычных кабеляў (правадоў) у месцах мацавання насценных кранштэйнаў. Для працы выкарыстоўвайце надзейныя падстаўкі; не дапускайце нацяжэння правадоў.

Модулі Bronze FX не камплектующа мацавальнымі нітами і заглушкамі. Выкарыстоўвайце крапёж, які адпавядае тыпу сцяны, да якой прымаçoўваецца модуль Bronze FX.

Для палягчэння прымацавання модуля Bronze FX да сцяны рэкамендуецца выкарыстоўваць асобны шаблон, змешчаны ва ўпаковачнай скрынцы.

Падключэнне кабеляў да калонак

Падключэнне зачышчанага проваду

Адкруціце заціскныя клемы і прасуньце адпаведны провад праз скразную адтуліну ў кожнай з клем. Зацягнуўшы заціскныя клемы, зацісніце ў іх правады.

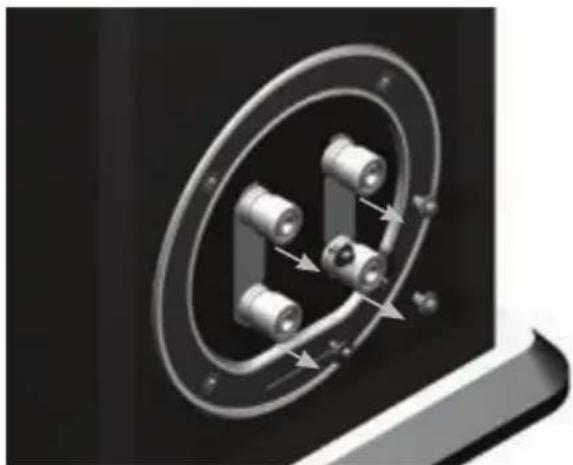

Штэкеры тыпу "банан"

Здыміце з клем чырвоныя і чорныя пластмасавыя заглушкі і ўстаўце штэкеры тыпу "банан" у стандартныя адтуліны дьяметрам 4 мм. Вам могуць спатрэбіцца пласкагубцы, каб уставіць штэкеры.

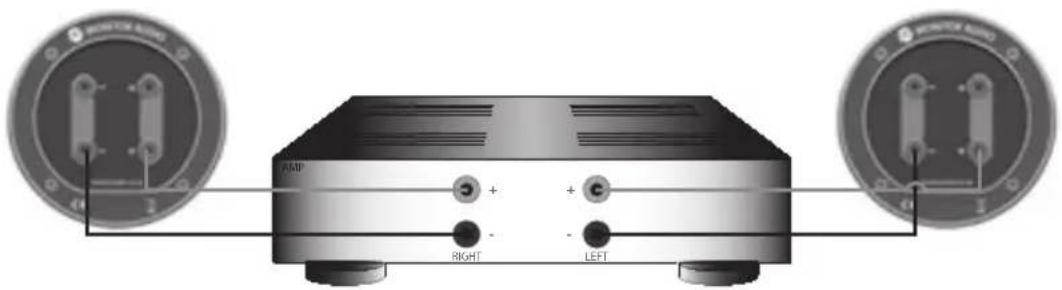

Адзінарная электраправодка

Падключыце адзінарны камплект кабеляў да клем на задняй панэлі калонкі. Дапускаецца падключэнне да верхніх, ніжніх клем і нават на дьяганалі (для дасягнення добрых вынікаў рэкамендуецца эксперыментаваць).

ЗАЎВАГА. Пры выкарыстанні гэтага метаду, перамычкі паміж клемамі неабходна пакінуць на месцы.

AMP RIGHT LEFT

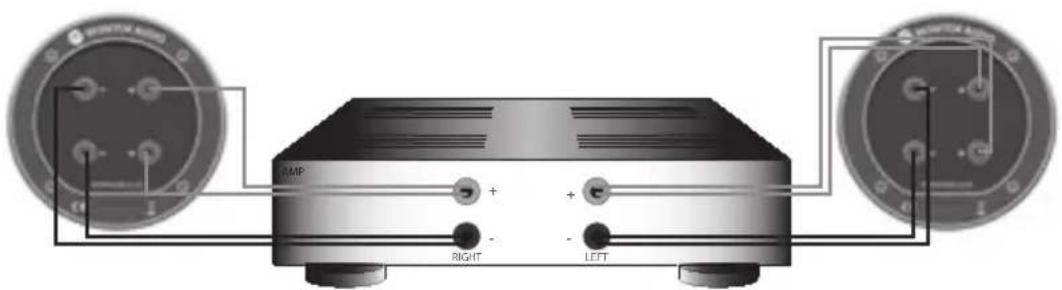

Падвойная электраправодка

Гэтым способам можна падключаць акустычныя сістэмы Bronze 2, 5 і 6. Падключыце два камплекты кабеляў да верхніх і ніжніх клем (дадатныя да дадатных, адмоўныя да адмоўных) ад аднаго выйсця ўзмацняльніка.

ЗАЎВАГА. Пры выкарыстанні гэтага метаду, перамычкі паміж клемамі НЕАБХОДНА выдаліць.

AMP + - RIGHT + - LEFT

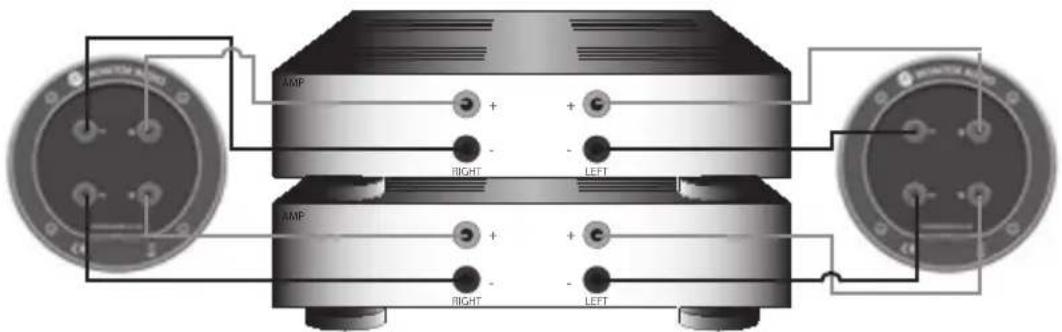

Раздвоенае ўзмацненне

Гэтым способам можна падключаць акустычныя сістэмы Bronze серыі 2, 5 і 6. Да верхніх клем падключыце выходныя кабелі аднаго ўзмацняльніка, а да ніжніх — другога.

ЗАЎВАГА. Пры выкарыстанні гэтага метаду, перамычкі паміж клемамі НЕАБХОДНА выдаліць.

AMP + - RIGHT LEFT AMP + - RIGHT LEFT

Bronze Series116

Рашоткі

Акустычныя сістэмы Bronze усіх серый камплектующа рашоткамі, задрапіраванымі акустычна празрыстай тканінай. Рашоткі пастаўляюцца ў асобнай кардоннай упакоўцы. Рашоткі маюць схаванае мацеванне пры дапамозе магнітаў, усталяваных на рашотках і на корпусе (на Bronze FX рашоткі мацуюца з дапамогай штыфтоў і гнёздаў).

Рашотка ўсталёўваецца на корпус эмблемай уніз. Рашотка ўтрымліваецца на месцы магнітам.

Кожная акустычная сістэма FX пастаўляецца з трыма асобнымі рашоткамі, усталяванымі на заводзе. Каб зняць рашоткі, асцярожна падкалупніце іх кончыкамі пальцаў.

УВАГА! Перад пад'ёмам ці перамяшчэннем акустычнай сістэмы, зніміце з яе ўсе рашоткі.

Канічныя заглушкі

УВАГА! Будзьце асцярожнымі, не ўстаўляйце канічныя заглушкі занадта глыбока ў адтуліны фазаінвертара – гэта можа прывесці да іх падзення ўнутр корпуса акустычнай сістэмы.

У выпадку усталявання акустычнай сістэмы ў невялікім памяшканні – каля 9 кв. метраў (80 кв. футаў), або ў памяшканні з павышанай аддачай на нізкіх частотах, усталяванне канічных заглушак можа быць карысным. Аднак перад гэтым рэкамендуецца паэксперыментаваць з выбарам месца усталявання акустычнай сістэмы. Для аптымізацыі характеристыкаў акустычных сістэм, не размяшчайце їх надта блізка да сцен ці да кутоў памяшкання (глядзіце рэкамендацыі на старонцы 112). Калі месцазнаходжанне калонак вызначаецца эстэтыкай ці інтэр'ерам памяшкання, або мае месца акцэнтаванне нізкіх частот, глядзіце пункт 1 – для сістэм Bronze 1 і 2, або пункт 2 – для сістэм Bronze 5 і 6.

1. У тым выпадку, калі палічныя/ стоечныя калонкі (Bronze 1 і 2) будуць знаходзіцца на адлегласці менш за 20 см ад задняй сцяны (напрыклад, на кніжнай паліцы ці на стойцы паблізу сцяны) рэкамендуецца уставіць у адтуліны фазаінвертара канічныя заглушкі. Гэта аслабіць нізкачастотны гуд і забяспечыць найлепшыя характерыстыкі акустычнай сістэмы ў існых умовах.
2. Выкарыстойваць канічныя заглушкі для падлогавых акустычных сістэм (Bronze 5 і 6) рэкамендуецца ў тых выпадках, калі сістэмы знаходзяцца на адлегласці меней 18 цаляў/ 45 см ад задняй сцяны. Гэта аслабіць нізкачастотны гуд і забяспечыць найлепшья характерыстыкі акустычнай сістэмы ў існых умовах.

Што такое нізкачастотны гуд?

Нізкачастотны гуд (часам званы лішкам) звычайна ўзнікае тады, калі нізкачастотныя ваганні, выходзячыя з акустычнай сістэмы, "ўзбуджаюць" уласныя ваганні ў памяшканні, акцэнтуючы адну ці некалькі частот. Усталяванне заглушак у адтуліны фазаінвертара не змяншае ступень распаўсюджання нізкачастотнага кампанента, аднак аддача нізкачастотнай энергії зблізку частаты налады фазаінвертара змяншаецца. Пры гәтым аслабляецца нізкачастотны гуд, павялічваецца "празрыстасць" і "жвавасць" гучання. Настойліва рэкамендуецца эксперыментаваць з заглушкамі.

Дадзеныя ўладальніка

Характарыстыкі вырабу

Мадэль

Серыйны нумар вырабу ____

Дата продажу ____

Дадзеныя прадаўца

Найменне прадаўца ____

Адрес ____

Электронны адрес

Нумар тэлефону ____

Кампанія Monitor Audio пакідае за сабой права змяняць тэхнічныя характерыстыкі без апавяшчэння.

За 5 гадоў гарантыі вытворцы , калі ласка , наведайце рэгістрацыйную форму па адрасе : www.monitoraudio.com

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

England

Тэл.: [phone]

Факс: [phone]

Інтэрнәт-сайт: www.monitoraudio.com

Распрацавана і спраектавана ў Вялікабрытанії Выраблена ў Кітаі
