产品类型	中置扬声器
品牌	Monitor Audio
型号	Bronze Centre
类别	扬声器
音箱类型	2分频，密闭式
扬声器单元	1 x 5.5" C-CAM 中低音单元，1 x 25 mm C-CAM 高音球顶单元
频率响应	60 Hz - 30 kHz (估计)
灵敏度	87 dB (估计)
额定阻抗	8 欧姆
承受功率	100 W RMS (估计)
尺寸 (宽 x 高 x 深)	460 x 165 x 215 mm (估计)
重量	6 kg (估计)
饰面	白蜡木，黑橡木，玫瑰木，胡桃木
网罩	可拆卸磁吸网罩
连接端子	兼容香蕉插头的螺丝接线柱
保养	用柔软的干布清洁
安全	请勿接触潮湿环境；请勿堵塞通风口；放置在稳定的表面上
随附附件	橡胶脚垫，使用手册
保修	5年（需在线注册）

常见问题 - Bronze Centre MONITOR AUDIO

如何将Bronze Centre连接到放大器？

使用高质量的扬声器线缆。剥去线头，按照极性（+/-）插入螺丝接线柱。您也可以取下塑料帽后使用香蕉插头。

在家庭影院系统中，Bronze Centre的最佳位置是什么？

将扬声器直接放置在屏幕下方或上方，与耳朵齐平。如有需要，可使用倾斜的橡胶脚垫将声音指向聆听位置。避免放置在角落或过于靠近后墙，以免低音过重。

我可以使用香蕉插头吗？

可以，拆下接线柱上的红色和黑色塑料帽，露出4毫米插孔。将香蕉插头插入这些插孔。如果使用普通线缆，请确保端子连接桥保持原位。

如何清洁扬声器？

使用柔软的干布擦拭箱体和网罩除尘。请勿使用化学品或液体。磁吸网罩可取下单独清洁。

如果声音低音过重或轰鸣怎么办？

将扬声器远离墙壁或角落。如果问题仍然存在，您可以使用导向孔塞（Bronze Centre不附带）来减少低音能量。同时调整放大器的分频点。

我可以双线分音连接Bronze Centre吗？

Bronze Centre不支持双线分音，因为它只有一对接线柱。请使用普通连接并保持端子连接桥在位。

如何取下网罩？

网罩通过磁铁固定。轻轻抓住边缘，缓慢拉出。重新安装时，将其对准扬声器，磁铁会自动吸附。

随附哪些附件？

包装内含扬声器、用于硬质地面的橡胶脚垫、网罩（已预装）和使用手册。本型号不配备尖钉。

保修期是多久？

Monitor Audio提供5年制造商保修。要享受此保修，请在购买后30天内访问www.monitoraudio.com在线注册您的产品。

如何安装橡胶脚垫？

将橡胶脚垫拧入扬声器底部的螺纹嵌入件中。它们可使扬声器在硬质表面上保持稳定，并略微倾斜以获得更好的聆听角度。

用户手册 Bronze Centre MONITOR AUDIO

铜（Bronze）系列音箱，是猛牌音响中性价比最高的音箱系统，集合了以前赢得大奖的产品和高档市场的银（Silver）系列和旗舰产品白金（Platinum）系列的先进技术，铜系列产品远远超越了您对入门级产品的性能和质量标准的期望。

通过使用更加精确的计算机仿真，以及引进更加精致的材料和结构，我们已经把广受赞誉的 Bronze BX 系列提升到新的行业高度，把它极其精致和自然动态的声音放入了它的继任者——Bronze 系列，达到超越许多价格更贵的竞争性产品水平。

在 Bronze 系列中，我们对音频纯净的不断追求，并把产生的好处全部奉献给您对音乐和电影的欣赏。为了达到迷人的美声效果，对 Bronze 进行了设计开发。从广泛的试验和数据测量中，获得了巨大的准确性和高效率，我们的工作团队创造了令人惊讶的高保真和悠闲生活方式理念的完美结合，它代表了猛牌音响最真实的理念。与入门级产品矛盾的是 Bronze 系列属于不同的级别。

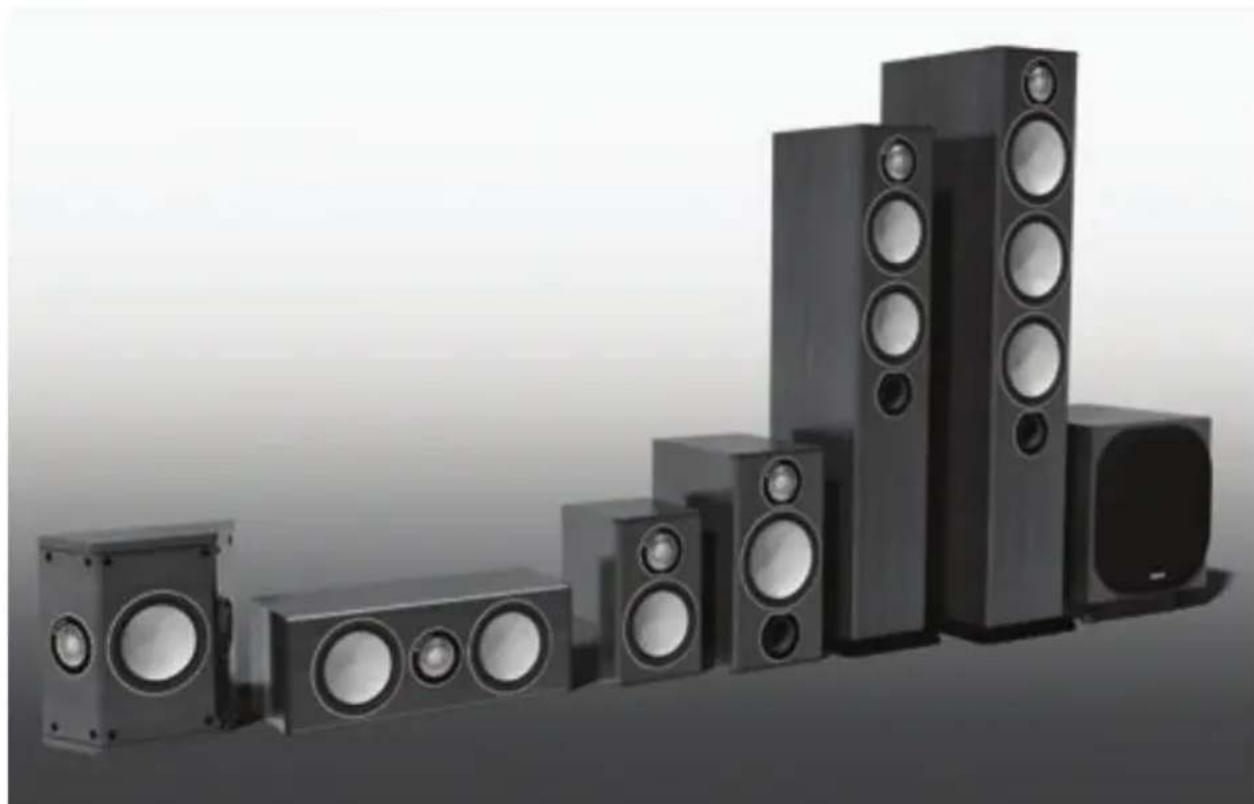

其美妙之处在于高级的白腊木、黑棕木、紫檀木或胡桃木色乙烯家具贴面，以及精密制造，向全世界证明猛牌音响品牌。七款造型纤长 Bronze 系列型号在任何房间里都显得华丽多彩。它们的朴实典雅低调地体现出复杂的人体工程学设计，包括采用多腔箱体结构来优化驱动器性能，高质量连接以方便使用，完美的信号转换，精密的底座处理，以保持高度的稳定性。

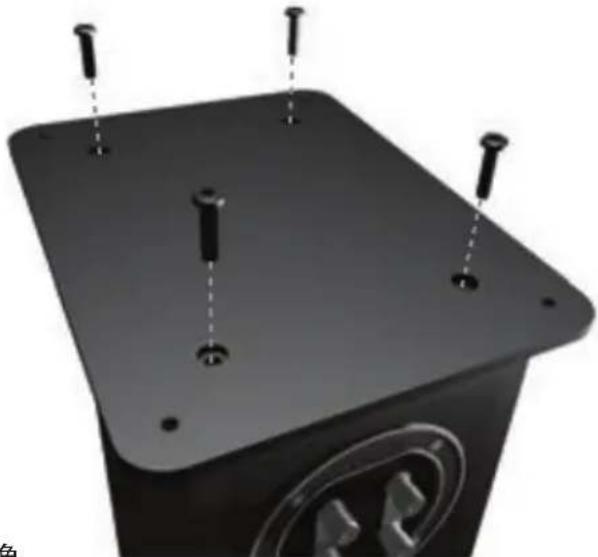

Bronze 5 和 6 提供底座以增加稳定性和声波响应。使用提供的螺钉将底座固定在一定的位置。

在固定底座之前，一定要确保地面没有硬或尖的物体。在安装底座时，应将音箱翻转过来，使底面朝上。将底座安放在音箱上，将底座的螺丝穿孔和音箱的螺丝孔排列对齐，用螺丝将底座固定在音箱上。逐步拧紧螺丝，直至将底座牢牢地和音箱结合。再将音箱反过来之前，将垫脚/脚钉装在底座上。

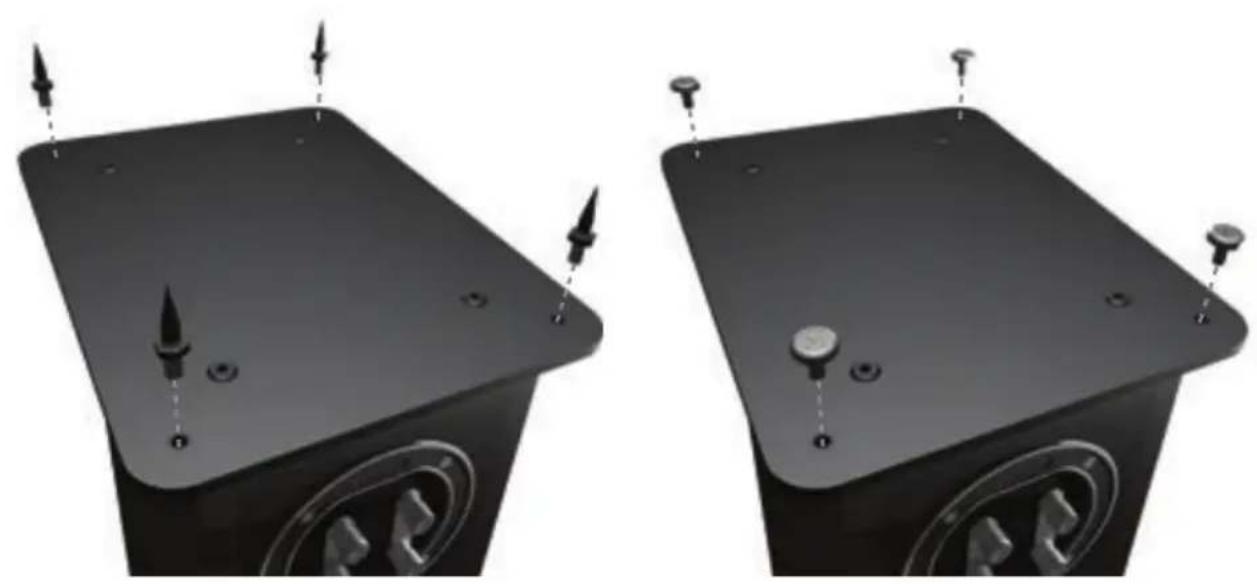

Bronze 系列的地板脚包括脚钉和单独的橡

胶垫脚。脚钉被用在铺地毯的地板上，而橡胶垫脚应用在硬质地板上，脚钉不适用。

脚钉旋入底座底面的螺纹嵌入孔。如果你不希望使用底座，脚钉可以直接装入音箱的底部。要确保脚钉放置的下面没有拖拽的电缆。

注意：不使用底座时，音箱的稳定性下降。在硬质地板上使用时，只需要把橡胶垫脚放置在脚钉放置的螺纹嵌入孔。

使用双声道系统时，聆听的位置和音箱的位置应该保持等边三角形。音箱应该相距大约6到10英尺（1.8到3米）。理想的情况下，它们需要离背面墙8到18英寸（20到45厘米），离侧面墙3英尺（相当1米）。

在初次安装音箱时，强烈建议您先做试验。因为，每次安置都因环境和个人喜好的差异而不同。例如如果低音不足，请试着把音箱移动靠近墙壁。若低音太重，请反过来做。也请参阅第93页上的音塞。如果您感觉不到立体声像，请试着微微调整它们的位置。声音应该从两个音箱的中间点发出，而不是从音箱本身发出的。

AV 定位

对使用AV时，在以下几页里有理想的定位和一些推荐的房间布置。

前置音箱、某些情况下的后置音箱。站立式音箱和壁挂式音箱应该分开6到9英尺（1.8到2.5米），开始时离开墙壁10英寸（25厘米）。

如果低音太重，或者没有使用低音炮播放音乐时，整个房间都是低音，请试着把喇叭移到离墙壁远一点的地方，或者调整喇叭和/或低音炮的交叉频率。也可尝试调整低音炮的位置。如果不行，就试试提供的音塞（Bronze-FX 和中置音箱没有提供音塞）。参阅第 93 页。

Bronze 中置音箱的放置应该对准视位，高度和耳朵齐平。如果它低于或高于耳朵的水平，使用一些橡胶脚（提供了小的脚），轻微第调整它的角度。

Bronze FX 音箱应该按照以下的图示和指示定位，放置在您处于聆听位置时，上方音箱的底部离您耳朵位置 2 英尺（60 厘米）。

注意：在 7.1 系统中使用两对 Bronze FX 音箱时，您需要把右声道后置环绕音箱放置在右边，把左声道后置环绕音箱放置在左边。在侧环绕音箱中，右声道音箱固定在左边的墙上，左声道音箱放在右边的墙上。

设置 Bronze FX

Bronze FX 音箱是成对的，具体分为右旋式音箱和左旋式音箱。两者都可以配置成双极（正常运行）或两极模式。工厂设置是双极模式。

在双极模式中, 所有的音箱单元 (中/低音单元和高音单元) 都在同一相位。此设计的目的, 将 Bronze FX 音箱在典型的 5.1 系统中, 被设定为后置/环绕音箱, 或者, 在 7.1 系统中, 没有第二对 FX 音箱被设定为后置/环绕音箱。

在两极模式中，前发烧级高音音箱和其它的高音音箱和中/低音单元相位不同。当使用两对 FX 音箱作为 7.1 系统的一部分时，最好使用这样的配置，其中，FX 音箱安置在侧面和后面的墙壁上。请注意，它们是安置在左旋的和右旋。在使用双极模式时，不存在这个问题。在使用 7.1 声道系统时，它们必须正确置放。请参阅第 88 页上的定位部分，并遵循以下图像。在所有的情况下，为了取得最佳效果，建议进行试验。

注意：将双极模式转换成两级模式之前，一定要确保关闭功放，以保护功放和音箱。

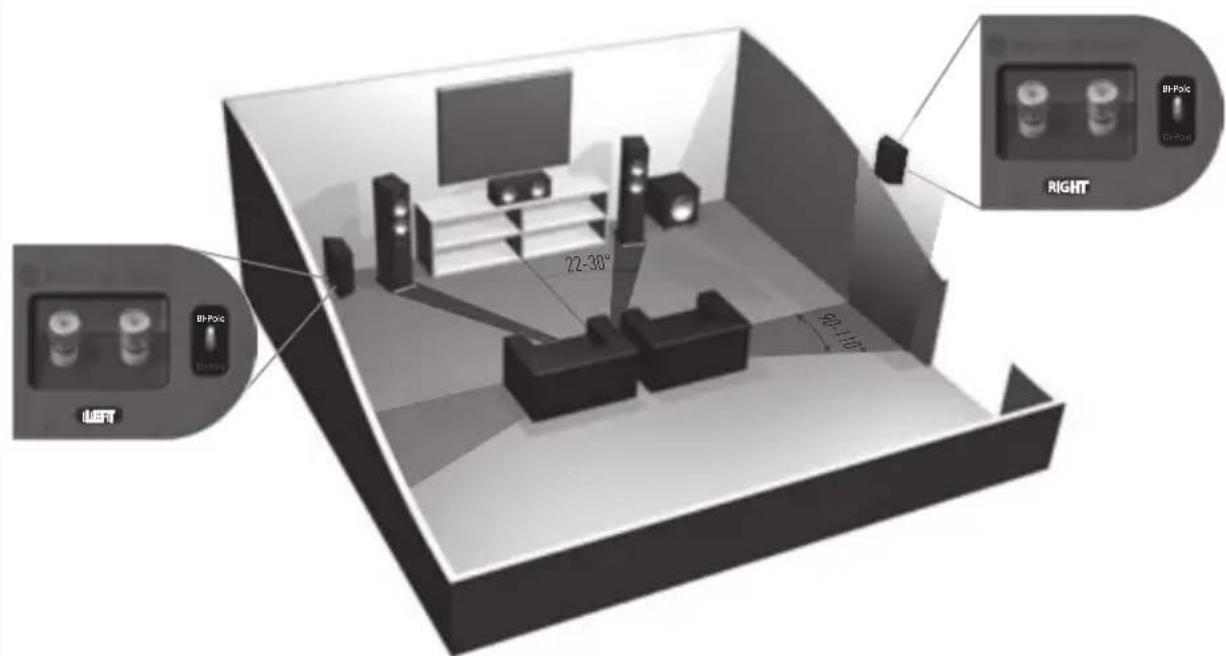

5.1 系统带有挂在侧面墙上的环绕声音箱（也可以使用立式/支架式）。

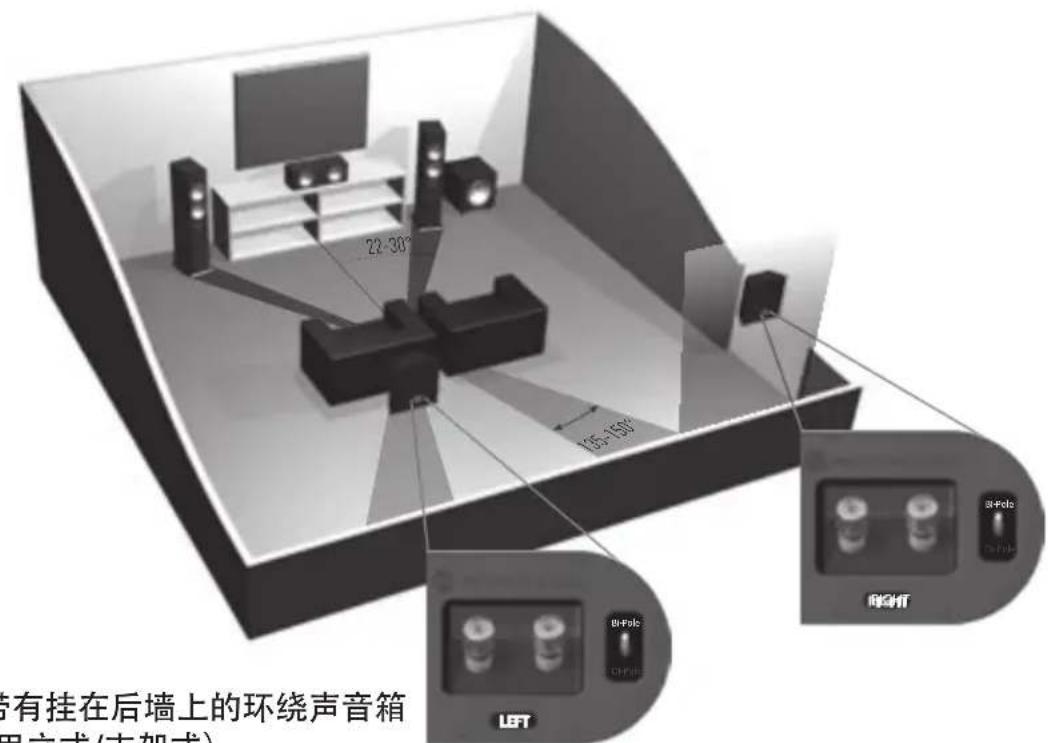

5.1 系统带有挂在后墙上的环绕声音箱（也可以使用立式/支架式）。

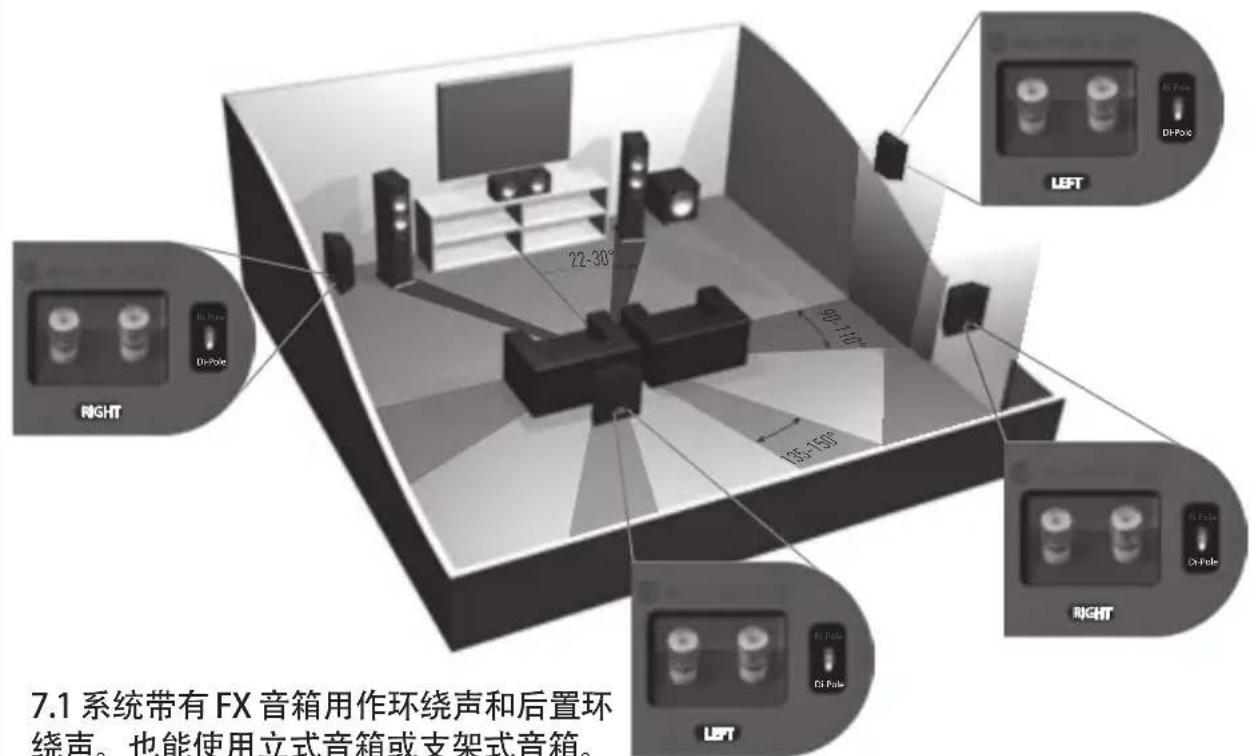

7.1 系统带有 FX 音箱用作环绕声和后置环绕声。也能使用立式音箱或支架式音箱。注意左右音箱的定位。

在墙上固定 Bronze FX

警告：您应该决定在哪里安置 Bronze FX 音箱和墙的结构。为了安全起见，如果用户没有把握提供一个牢固和安全的固定安装，请不要试图将这些音箱固定在墙上。请咨询专业的售后服务。

警告：要确保在将要固定墙架的墙面背后，没有水管或电缆线管通过。施工时要采取安全措施。避免采用拖曳电线。

提示：本公司不随FX音箱提供墙体固定螺丝和插头。对于将固定Bronze FX音箱的墙体，请根据墙体结构使用适合的紧固件。

为了帮助您将BronzeFX音箱固定到墙上，我们建议使用在包装盒内附的固定模板。

连接音箱线

裸线连接

旋开接线柱，将裸线穿过穿孔。拧紧接线柱，将裸线夹紧到位。

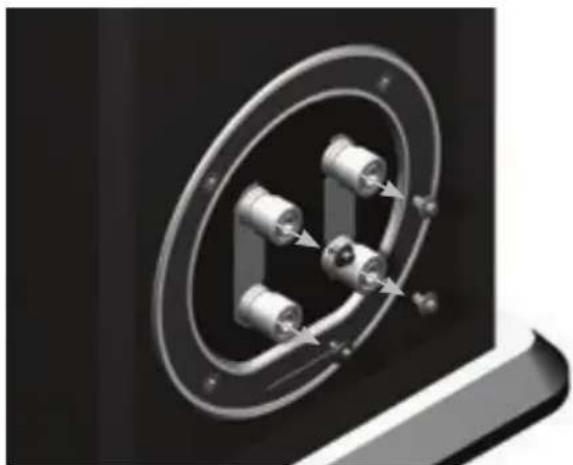

香蕉插头

将红色的和黑色的塑料插头从端子移开，将香蕉插头暴露出来的4毫米标准孔。为了将线夹紧在插头上，可能需要使用钳子。

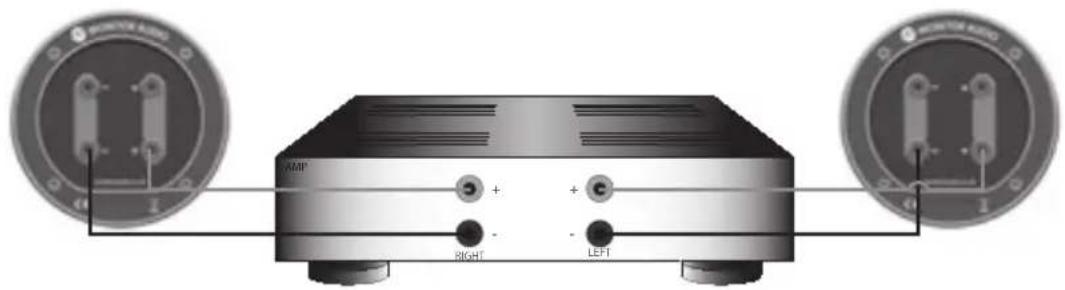

将单独一组的电缆连接到音箱背面的端子。连接到顶部和底部端子或者甚至斜交叉地连接，都完全可以（为了获得您想要的效果，建议您进行试验）。

注意：使用这种方法时，你必须保持端子连接到位

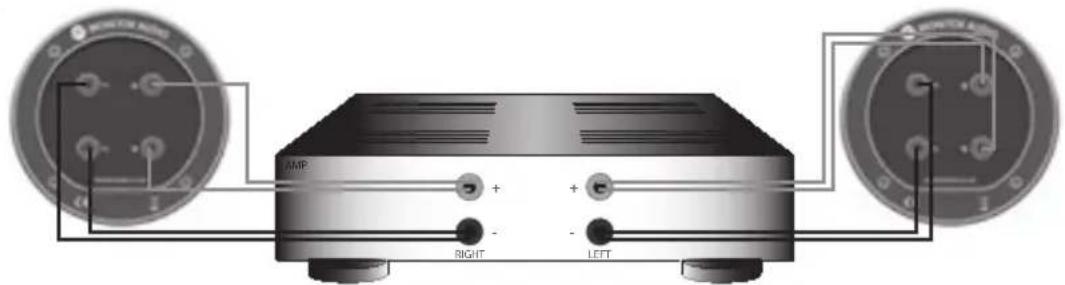

双布线

这个方法可以采用 Bronze 2、5 和 6 号音箱实施。将两组电缆从功放单路输入连接到顶部和底部的端子（正极到正极，负极到负极）。

注意：当使用这方法时，端子的链接必须去除

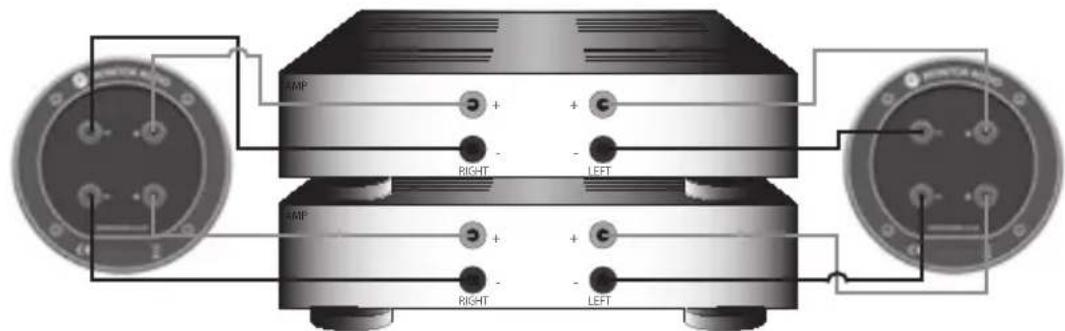

双功放

这个方法可以采用 Bronze 系列 2、5 和 6 号音箱实施。将一组电缆从一台功放连接到顶部端子，将另一组电缆从底部端子连接到另一台功放。

注意：当采用这种布线方法时，端子的链接必须去除。

网罩

所有的 Bronze 系列音箱都提供网罩，上面覆盖完全不隔音的布料。它们安放在单独的卡式包装盒里。网罩通过内置在格栅和箱体里的磁铁加以固定，外表看不出来（Bronze FX 音箱采用木榫头和空穴连接）。

安装时，请确保方向正确，标牌应在底部，朝上与音箱合拢。磁铁应将网罩吸引到位。

每一个 FX 音箱提供 3 个工厂装好的网罩。在取下网罩时，需要用指尖小心翼翼地将其从音箱上拨开。

警告：在提起或移动音箱前，请先移除装好的网罩。

音塞

警告：必须注意，毋将音塞塞入过深，这将可能使海绵塞掉入音箱内。

如果音箱将安放在小型的房间内，典型的情况是 9 平方米（80 平方英尺），或者已经知道会再生增强的低音响应的房间里，建议加音塞。在固定前，建议对音箱在房间里的定位进行试验。为了优化音箱的效果，要确保音箱不要太靠近墙壁或接近墙角（参阅第88页上的建议）。如果房间的审美或布置已经预先决定了音箱的定位，或者音箱会产生低音的增强，请继续参阅 Bronze 1 和 2 的第 1 点和 Bronze 5 和 6 的第 2 点。

1. 在书架式/支架式音箱（Bronze 1 和 2）将被安置在离后墙不足 8 英寸/20 厘米的靠近位置时（譬如在一个书架上，安置在一个柜子里，或安放在靠墙的支架上），建议在回音孔里加海绵塞。可以减轻低音的增强，有助于扬声器在此环境下产生最佳效果。
2. 在立式音箱（Bronze 5 和 6）将被安置在在离后墙不足 18 英寸/45 厘米的靠近位置时，建议在回音孔里加海绵塞。这将减轻低音的增强，有助于扬声器在经环境下产生最佳效果。

什么是低音增强？

低音 “增强” 一般是因扬声器的低音能量激活了房间的音效模式，引起一个特定频率或多种频率数量的增强。当安放音塞时，整个低音程度将会减少。然而，围绕海绵塞频率的低音能量/输出将会减少。这就有减轻低音 “增强” 的效果，与此同时，又会增加低音的清晰度和灵敏度。强烈建议进行试验。

品名	型号Bronze 1 Bronze 2	黑橡木,白蜡木,卵桃木,紫橡木
		2南通 2南通	21/2青道 21/2青道	2青道 2青道
系统格式	2南通 2南通	21/2青道 21/2青道	2青道 2青道
频率响应	55 横态 - 30K 横态	42 横态 - 30K 横态	37 横态 - 30K 横态	34 横态 - 30K 横态	60 横态 - 30K 横态	65 横态 - 30K 横态
灵敏度(1瓦@1米)	88 分贝 90 分贝	90 分贝 90 分贝	90 分贝	90 分贝	88 分贝
额定阻抗(欧姆)	8
最大高压级(对)	109 调整分贝	113 调整分贝	113.8 调整分贝	114.8 调整分贝	113 调整分贝	110 调整分贝
推荐使用功率(推荐使用功率)(瓦)	70	100	120	150	120	80
锤体设计	15-70	30-100	8	8	8	8
驱动单元补偿	1X5.5" C-CAM依音中程	1X6.5" C-CAM依音中程	双腿体依音反射 - 前置首格和后置首回首孔依音反射,采用HIVE回音孔技法术	2X5.5" C-CAM依音	2X5.5" C-CAM依音	1X5.5" C-CAM依音中程	1X5.5" C-CAM依音中程
交叉频率	2.7 横态	3.1 横态	LF:6 分贝 @600 横态MF/HF:2.8K 横态	LF:6 分贝 @150 横态MF/HF:2.5K 横态	3.0 横态	2.8 横态
箱体尺寸(不包括网罩、端子和底座)(高X宽X深)	260×165×180毫米	350×185×255毫米	13×4×75/16×10/1/16英寸	850×165×248毫米	387/16×75/16×12/3/8英寸	165×460×165毫米	287×277×108毫米
外形尺寸(包括端子)(高X宽X深)	260×165×194毫米	350×185×269毫米	13×4×75/16×10/9/16英寸	850×165×262毫米	337/16×6/12×9/3/4英寸	985×185×330毫米	165×460×183毫米
外形尺寸(包括端子)(高X宽X深)	260×165×194毫米	350×185×269毫米	13×4×75/16×10/9/16英寸	850×165×262毫米	337/16×6/12×9/3/4英寸	985 × 185 × 330毫米	165×460×183毫米
外形尺寸(包括端子)(高X宽X深)	260×165×194毫米	350×185×269毫米	13×4×75/16×10/9/16英寸	850×165×262毫米	337/16 × 6/12 × 9/3/4英寸	985×185×330毫米	165×460×183毫米
外形尺寸(包括端子)(高X宽X深)	260×165×205毫米	350×185×281毫米	13×4×75/16×11/1/16英寸	850×165×273毫米	383/4×75/16×13/7/16英寸	985×185×341毫米	165×460×193毫米
外形尺寸(包括端子)(高X宽X深)	260×165×205毫米	350×185×281毫米	13×4×75/16×11/1/16英寸	850×165×273毫米	383/4×75/16×13/7/16英寸	165×460×193毫米	61/2×18/8×75/8英寸
外形尺寸(包括端子)(高X宽X深)	260×165×205毫米	350×185×281毫米	13×4×75/16×11/1/16英寸	850×165×273毫米	383/4×75/16×13/7/16英寸	16×2×193×5/8英寸	287×280×118毫米
外形尺寸(包括端子)(高X宽X深)	260×165×205毫米	350×185×281毫米	13×4×75/16×11/1/16英寸	850×165×273毫米	383/4×75/16×13/7/16英寸	13×4×75/16×11/1/16英寸	N/A (不适用)
外形尺寸(包括端子)(高X宽X深)	260×165×205毫米	350×185×281毫米	13×4×75/16×11/1/16英寸	850×165×273毫米	383/4×75/16×13/7/16英寸	13 × 4×75/16×11/1/16英寸	N/A (不适用)
重量(每件)	3.5 公斤(7 筛12 盐间)	5.3 公斤(11 筛10 盐间)	11 公斤(24 筛6 盐间)	16.6 公斤(36 筛8 盐间)	3.6 公斤(12 筛6 盐间)	3.2 公斤(7 筛)

用户信息

产品资料

型号：

产品序列号：____

购买日期：

经销商资料

经销商名称：____

地址：____

电邮地址：____

电话号码：____

猛牌音响公司保留其规格修改权，恕不另行通知。

为了获取 5 年的制造商保修承诺，请访问我们的网站 www.monitoraudio.com，在线并填写注册表。
