Характеристики	Детали
Тип динамика	Центральный
Частотный диапазон	70 Гц - 30 кГц
Импеданс	8 Ом
Номинальная мощность	100 Вт
Размеры (Ш x В x Г)	600 x 200 x 250 мм
Вес	8 кг
Рекомендуемое использование	Домашний кинотеатр, домашние аудиосистемы
Установка	На мебель или крепление на стену
Обслуживание	Чистить мягкой тканью, избегать влажности
Безопасность	Не подвергать воздействию экстремальных температур или влажности
Входящие аксессуары	Соединительные кабели, документация
Гарантия	2 года

Часто задаваемые вопросы - Bronze Centre MONITOR AUDIO

Почему мой MONITOR AUDIO Bronze Centre не издает звук?

Убедитесь, что динамик правильно подключен к усилителю. Также проверьте настройки громкости на вашем усилителе и убедитесь, что динамик выбран в качестве источника.

Как настроить MONITOR AUDIO Bronze Centre для оптимального использования?

Разместите динамик в центре вашей аудиосистемы, желательно на уровне ушей. Убедитесь, что он направлен в зону прослушивания и находится вдали от стен, чтобы избежать нежелательных резонансов.

Мой динамик Bronze Centre издает искажения звука?

Проверьте подключения кабелей, чтобы убедиться, что они надежно закреплены. Искажения также могут быть вызваны перегруженным усилителем. Уменьшите громкость и проверьте, сохраняется ли проблема.

Какой тип кабелей следует использовать с MONITOR AUDIO Bronze Centre?

Используйте качественные акустические кабели с сечением не менее 1,5 мм, чтобы избежать потерь сигнала. Убедитесь, что кабель подходит по длине для вашей установки.

Совместим ли MONITOR AUDIO Bronze Centre со всеми усилителями?

Bronze Centre совместим с большинством усилителей, но проверьте, соответствует ли импеданс вашего усилителя импедансу динамика (8 Ом) для обеспечения оптимальной производительности.

Как почистить мой MONITOR AUDIO Bronze Centre?

Используйте мягкую сухую ткань для очистки поверхности динамика. Избегайте абразивных химикатов или чистящих средств на спиртовой основе, которые могут повредить отделку.

Каков вес MONITOR AUDIO Bronze Centre?

Вес MONITOR AUDIO Bronze Centre составляет примерно 7,5 кг. Убедитесь, что используете подставку или полку, способную выдержать этот вес.

Могу ли я использовать MONITOR AUDIO Bronze Centre в системе объемного звучания?

Да, Bronze Centre можно использовать в качестве центрального динамика в системе объемного звучания. Убедитесь, что он сочетается с совместимыми динамиками для гармоничного звука.

Где я могу найти запасные части для моего MONITOR AUDIO Bronze Centre?

Запасные части можно получить у вашего местного дилера MONITOR AUDIO или напрямую на сайте MONITOR AUDIO.

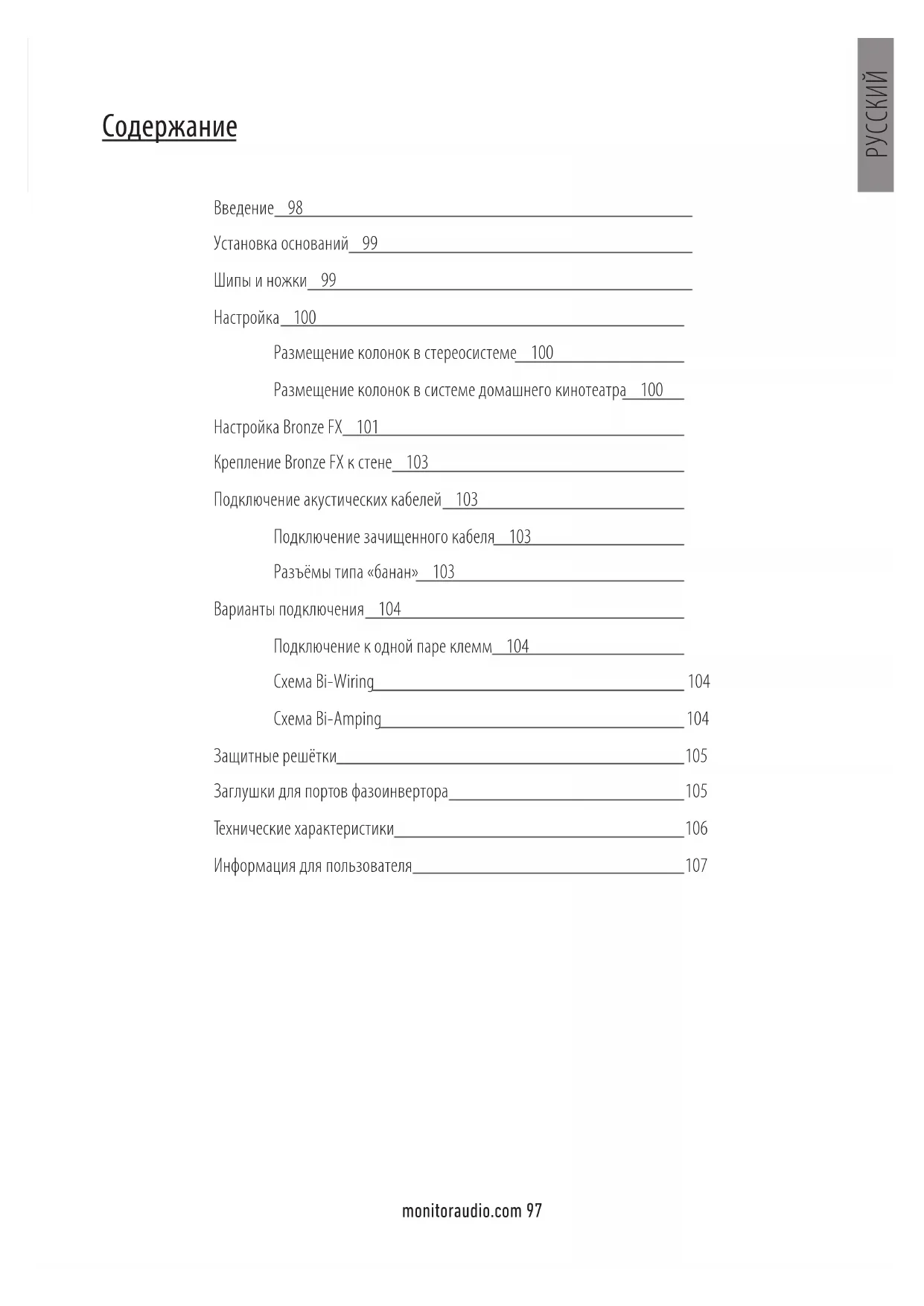

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bronze Centre MONITOR AUDIO

руководство по эксплуатации

Введение 98

Установка оснований 99

Шипы и ножки 99

Настройка 100

Размещение колонок в стереосистеме 100

Размещение колонок в системе домашнего кинотеатра 100

Настройка Bronze FX 101

Крепление Bronze FX к стене 103

Подключение акустических кабелей 103

Подключение зачищенного кабеля 103

Разъёмы типа «банан» 103

Варианты подключения 104

Подключение к одной паре клемм 104

Cxema Bi-Wiring 104

Схема Bi-Amping 104

Защитные решётки 105

Заглушки для портов фазоинвертора ____ 105

Технические характеристики 106

Информация для пользователя____107

Введение

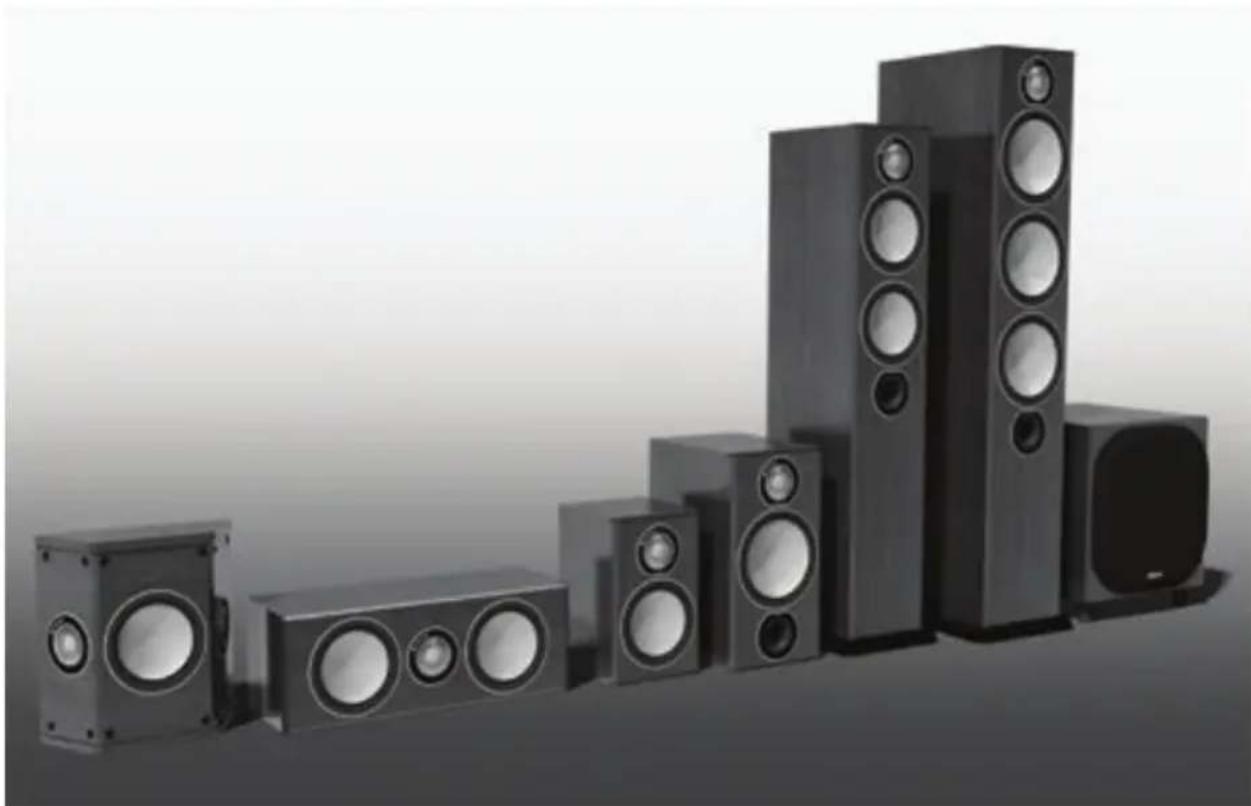

Модели серии Bronze – недорогие акустические системы производства Monitor Audio. Сочетая в себе лучшие черты своих прославленных предшественниц и передовые технические решения, применяемые в элитной серии Silver и флагманской серии Platinum, новые АС намного превосходят конкурентов.

Точное компьютерное моделирование в сочетании с улучшенными материалами и конструктивными решениями вывели наши колонки на новую ступень. Серия Bronze унаследовала поразительно точное, естественное и динамичное звучание своей предшественницы Bronze BX, по своему качеству превосходящее возможности многих более дорогих моделей от конкурирующих производителей.

Разработчики позаботились и о том, чтобы модели этой серии впечатляли внешним видом, а наши инженеры добились потрясающей верности воспроизведения звука в сочетании с привлекательным гармоничным дизайном.

Великолепная виниловая отделка моделей серии Bronze роскошно смотрится в любом помещении, а их сдержанная элегантность скрывает продуманную эргономичность конструктивных решений – таких, как многокамерные структуры корпусов оптимизирующие работу динамиков, высококачественные разъёмы, упрощающие подключение, безупречные схемы передачи сигналов. Специальные опоры изготовленные на прецизионно точных станках, обеспечивают исключительную устойчивость.

(только для Bronze 5 и Bronze 6)

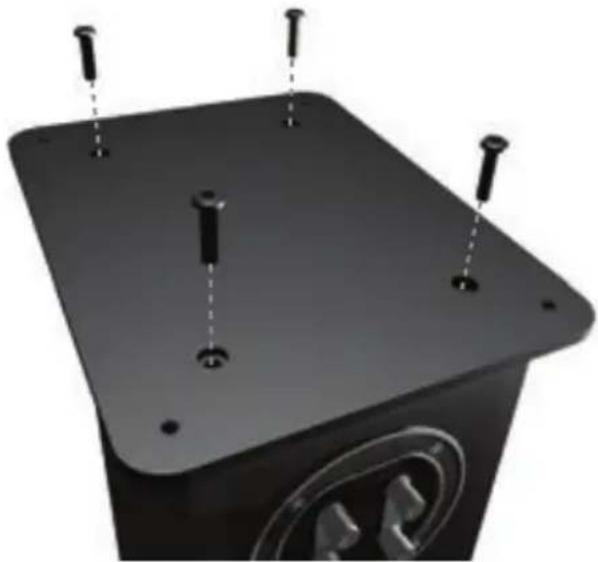

Основания, фиксирующиеся болтами, входящими в комплект поставки, улучшают акустические характеристики и устойчивость АС.

Убедитесь, что на полу нет острых предметов, которые могут повредить корпус АС. Переверните корпус вверх дном. Поместите основание на корпус и совместите отверстия в основании со втулками в корпусе. Привинтите основание болтами к корпусу. Убедитесь, что основание прочно удерживается на корпусе. Прежде, чем вернуть колонку в нормальное положение, прикрепите к основанию опорные ножки или шипы.

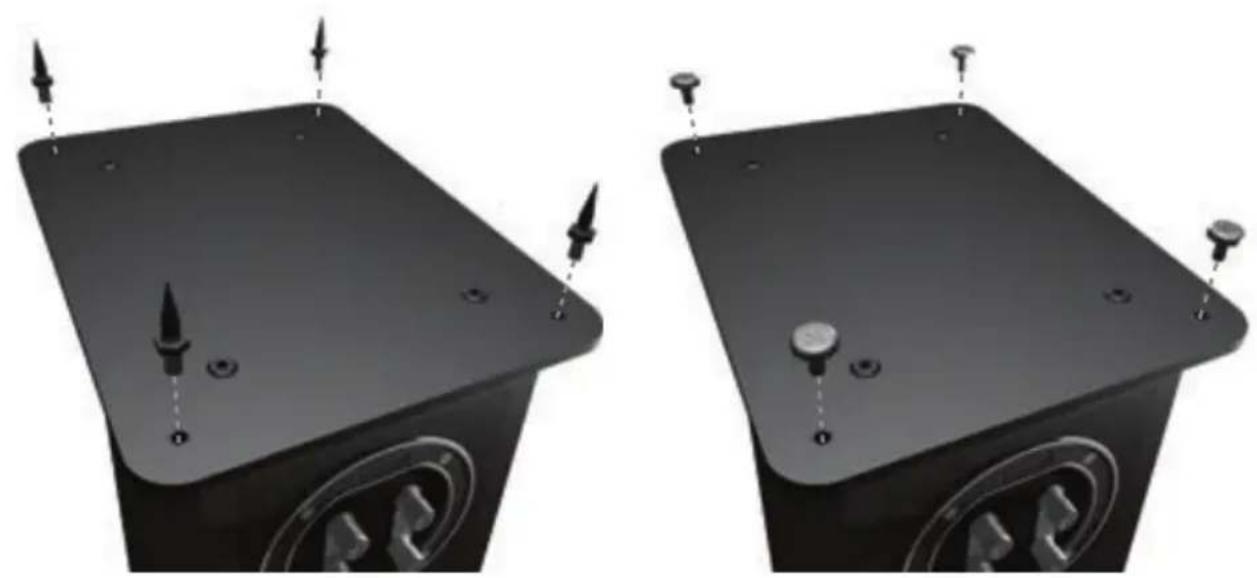

К напольным моделям прилагаются

опорные шипы и резиновые ножки. Шипы используются на полах с ковровым покрытием, а ножки – на твёрдых полах.

Шипы ввинчиваются в резьбовые втулки в нижней части основания. Как вариант, шипы можно прикрепить непосредственно к днищу корпуса. Позаботьтесь о том, чтобы в местах установки акустических систем не были проложены кабели.

ПРИМЕЧАНИЕ: установка колонок без оснований уменьшает их устойчивость.

Если акустические системы будут установлены на твёрдом полу, то рекомендованные для такого варианта размещения резиновые ножки нужно просто вдавать в те же втулки, которые в первом случае были бы заняты шипами.

Размещение колонок в стереосистеме

В стереосистеме место прослушивания и колонки должны образовывать равносторонний треугольник. АС должны располагаться на расстоянии примерно 1.8 – 3 м друг от друга. В идеальном случае они должны отстоять на 20 – 45 см от задней и на 1 м – от боковых стен.

При настройке настоятельно рекомендуем поэкспериментировать, поскольку оптимальные характеристики звучания индивидуальны и зависят от конкретных условий прослушивания и личных предпочтений. Если, например, на слух недостаточно баса, попробуйте переместить колонки ближе к стене. Если же бас чрезмерен, сделайте наоборот. Кроме того, прочтите информацию, касающуюся заглушек фазониверторных портов (стр. 105). Если утрачен стереообраз, попробуйте немного развернуть колонки «внутрь» вышеописанного треугольника. Звук должен восприниматься как исходящий из центральной точки между акустическими системами, а не из самих акустических систем.

Размещение колонок в системе домашнего кинотеатра

На иллюстрациях показаны варианты оптимального расположения и рекомендуемые конфигурации помещения для прослушивания и просмотра аудио/видеоконтента.

Фронтальные и в некоторых случаях тыловые акустические системы в идеальном случае должны располагаться на расстоянии примерно 1.8 – 2.5 м друг от друга и как минимум – в 25 см от стены.

Если звук перенасыщен басами или слышен низкочастотный гул, попробуйте пере-местить колонки на небольшие расстояния от стен или изменить настройки частоты среза. Кроме того, попытайтесь изменить положение сабвуфера и вставить в фазоин-верторные порты прилагаемые заглушки (см. стр. 105).

АС центрального канала серии Bronze должна, находясь в поле зрения, быть направлена прямо на слушателя и находиться примерно на высоте его ушей. Если она находится ниже или выше уровня ушей, воспользуйтесь небольшими резиновыми опорами (входят в комплект поставки), чтобы немного наклонить АС.

AC Bronze FX должны быть расположены в соответствии с приведёнными далее иллюстрациями примерно на 60 см выше уровня ушей слушателя.

ПРИМЕЧАНИЕ: Если используются две пары Bronze FX в 7.1-канальной системе, задайте для правой тыловой AC пространственного звучания установку «Right», а для левой — установку «Left». Для боковых AC пространственного звучания в этом случае задаются установки «Right» для левой и «Left» для правой. Это необходимо для правильного фазирования высокочастотных динамиков.

Настройка Bronze FX

Bronze FX – парные колонки, выполняющие в соответствии со своими маркировками функции правого («Right») и левого («Left») каналов воспроизведения звука. Их можно настроить на бипольный (обычный) или дипольный режим работы. По умолчанию выбран бипольный режима.

В бипольном режиме все динамики работают синфазно. Такая схема предусмотрена на случай использования акустических систем Bronze FX в качестве в качестве тыловых или боковых в типовой 5.1-канальной конфигурации либо, как альтернативный вариант, в 7.1-канальной конфигурации без второй пары Bronze FX.

В дипольном режиме твитеры, направленные вперёд, не совпадают по фазе с другим твитером и СЧ/НЧ-динамиком. Такая конфигурация лучше всего подходит для использования двух пар FX в составе 7.1-канальной системы. Помните, что эти колонки выполняют функции левого и правого каналов. Если они используются в 7.1-канальной системе, правильность их расположения имеет первостепенное значение (см. стр. 100 и далее).

ПРИМЕЧАНИЕ: Перед переключением Bronze FX из бипольного режима в дипольный обязательно выключите усилитель. Это предохранит от повреждения усилитель и акустические системы.

22-30° RIGHT BI Roll DI-Rise Light

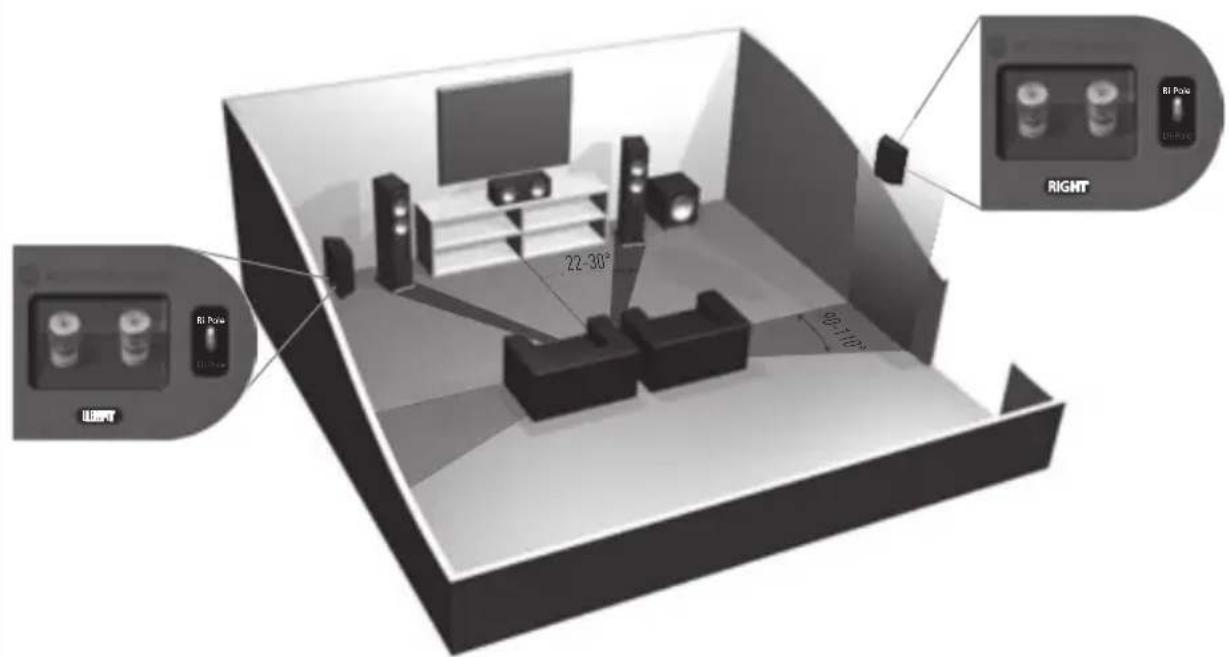

Система 5.1 с колонками пространственного звучания на боковых стенах (также можно использовать полочные АС на стойках или напольные АС)

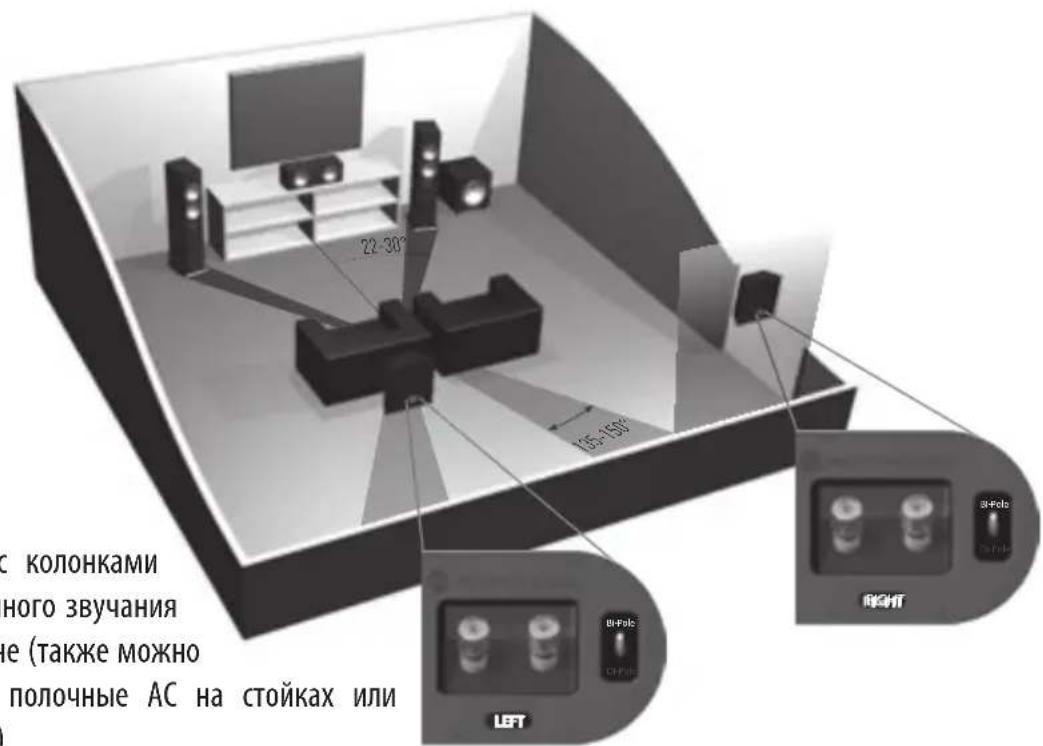

Система 5.1 с колонками пространственного звучания на задней стене (также можно использовать полочные АС на стойках или напольные АС)

22-30° 105-150° COLONKAMI ного звучания не (также можно полочные AC на стойках или LEFT HOPo LEFT RIPOT

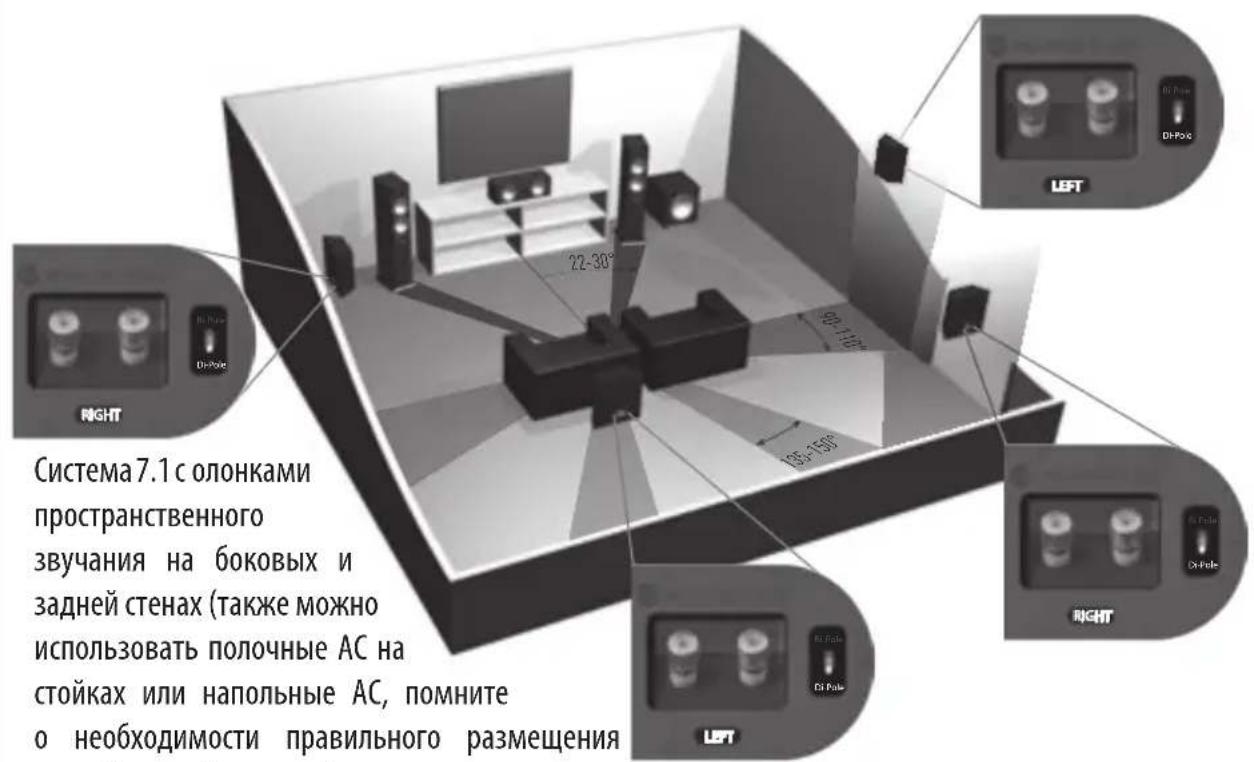

Система7.1 с олонками пространственного звучания на боковых и задней стенах (также можно использовать полочные АС на стойках или напольные АС, помните о необходимости правильного размещения

Крепление Bronze FX к стене

ОСТОРОЖНО: Выберите место размещения Bronze FX и определите конструкцию стены. Если вы не уверены, что способны выполнить надёжное крепление колонок самостоятельно, воспользуйтесь услугами квалифицированного специалиста.

ОСТОРОЖНО: Убедитесь, что в местах крепления колонок в стене не проходят водопроводные трубы или электрические кабели. Работайте на безопасной стремянке. Не натягивайте провода.

Шурупы и дюбели для крепления Bronze FX к стене не входят в комплект поставки. Используйте только соответствующие типу конструкции стены крепёжные элементы.

Для крепления Bronze FX к стене рекомендуем использовать монтажный шаблон, входящий в комплект поставки.

Подключение акустических кабелей

Подключение зачищенного кабеля

Отвинтите винтовую клемму и пропустите зачищенный конец кабеля через сквозное отверстие. Затяните клемму, чтобы зафиксировать кабель.

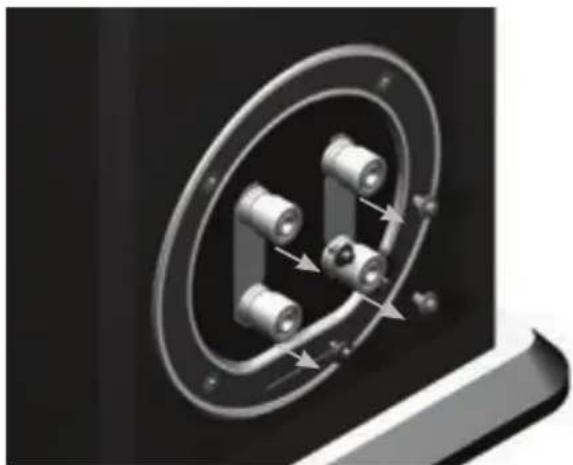

Разъёмы типа «банан»

Снимите с клемм красную и чёрную пластиковые заглушки и вставьте разъёмы типа «банан» в 4-мм отверстия. Для фиксации разъёмов могут потребоваться плоскогубцы.

Варианты подключения

Подключение к одной паре клемм

Подсоедините к разъемам акустических систем по одной паре кабелей — к верхним или к нижним клеммам или даже по диагонали (для достижения оптимального результата желательно поэкспериментировать).

ПРИМЕЧАНИЕ: Если используете этот метод, НЕ снимайте с клемм перемычки.

AMP RIGHT LEFT

Cxema Bi-Wiring

Для моделей Bronze 2, 5 и 6. Подсоедините к верхним и нижним клеммам две пары кабелей от выходов одного усилителя.

ПРИМЕЧАНИЕ: Если используете этот метод, СНИМИТЕ с клемм перемычки.

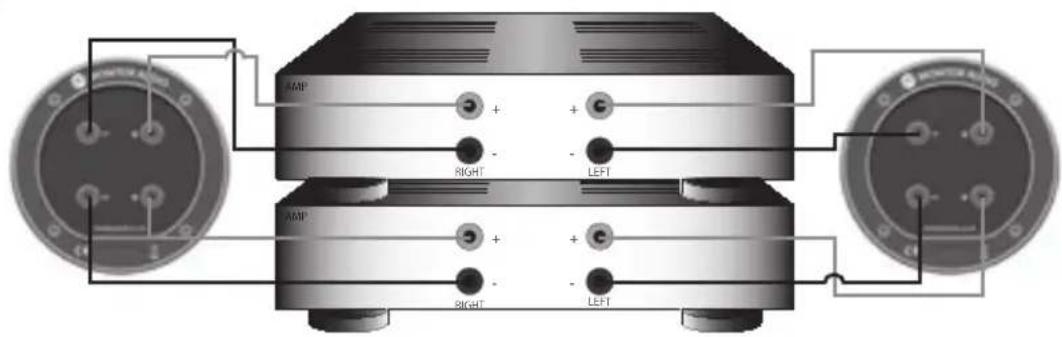

Для моделей Bronze 2, 5 и 6. Подсоедините пару кабелей от одного усилителя к верхним клеммам, а пару кабелей от другого – к нижним.

ПРИМЕЧАНИЕ: Если используете этот метод, СНИМИТЕ с клемм перемычки.

AMP + - RIGHT + - LEFT AMP + - RIGHT + - LEFT

Bronze Series104

Защитные решётки

Модели серии Bronze оснащены грилями из акустически прозрачной ткани, вложенными в отдельную упаковку. Грили удерживаются на корпусе АС магнитными креплениями (у Bronze FX грили крепятся на штырьках, вставляемых в гнезда).

Грили должны быть правильно сориентированы (фирменный логотип – снизу), и приложите их к корпусам. Магниты притянут грили и зафиксируют их на месте.

Каждая из колонок модели FX снабжается тремя отдельными грилями. Для отcoe- динения такого гриля его нужно аккуратно отвести от корпуса кончиками пальцев.

ОСТОРОЖНО: снимайте грили перед перемещением акустических систем.

Заглушки для портов фазоинвертора

ПРЕДУПРЕЖДЕНИЕ: Не вставляйте заглушки в порты слишком глубоко — они могут провалиться внутрь корпуса.

Если колонки устанавливаются в комнате площадью около 9 м² или там, где отдача на нижних частотах излишне акцентирована, может оказаться целесообразной установка заглушек в фазоинверторные порты. Рекомендуем поэкспериментировать с размещением АС в помещении. Для оптимизации звучания не располагайте колонки слишком близко к стенам или вблизи углов комнаты (см. стр. 100). Если размещение акустических систем предопределено интерьером или конфигурацией помещения, либо вы считаете, что бас воспроизводится чрезмерно акцентированно, следуйте приведённым ниже рекомендациям:

1. Если полочные AC (Bronze 1 или 2) должны располагаться на малом расстоянии (до 20 см) от задней стены (например, на полке в шкафу), рекомендуем вставить в порты прилагаемые заглушки. Это уменьшит басовый гул и позволит динамикам работать оптимальным в данных акустических условиях образом.
2. Если напольные AC (Bronze 5 и 6) должны располагаться на малом расстоянии (до 45 см) от задней стены, рекомендуем вставить прилагаемые заглушки. Это уменьшит басовый гул и позволит динамикам работать оптимальным в данных акустических условиях образом.

Что такое басовый гул?

Басовый гул (иногда называемый послезвучием) обычно возникает в тех случаях, когда низкочастотная энергия от динамика возбуждает собственные резонансы помещения и создает акцент на какой-то определённой частоте или группе частот. Когда в порты вставлены заглушки, общая глубина баса не уменьшается, однако создаваемая на выходе басовая энергия в полосе частот, близких к частоте настройки портов, будет меньше. При этом уменьшается басовый гул и бас становится чище и динамичнее. Настоятельно рекомендуем поэкспериментировать!

Барантий оплатки	Уберни Агб, Берлин acehb, Орех, Крахове Агребо
	3.5 кг	5.3 кг	7.1 кг	10.6 кг	16.6 кг	5.6 кг	3.2 кг
Вес озатон комонки	—	—	898 x 215 x 282 мм	1033 x 235 x 350 мм	—	—	—
Габарити с учетом оснобания и ножек (в х.м.х.)	—	—	898 x 215 x 282 мм	1033 x 235 x 350 мм	—	—	—
Габарити с учетом кремм и рямиа (в х.м.х.)	260 x 165 x 205 мм	350 x 185 x 281 мм	850 x 165 x 273 мм	985 x 185 x 341 мм	165 x 460 x 193 мм	287 x 280 x 118 мм
Габарити с учетом кремм (в.ш.х.)	260 x 165 x 194 мм	350 x 185 x 269 мм	850 x 165 x 262 мм	985 x 185 x 330 мм	165 x 460 x 183 мм	—
Габарити с учетом кремм (в.ш.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 185 x 315 мм	165 x 460 x 165 мм	287 x 277 x 108 мм
Габарити корука (в х.м.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 185 x 315 мм	165 x 460 x 165 мм	287 x 277 x 108 мм
Габарик с учетом кремм (в.ш.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 185 x 315 мм	165 x 460 x 165 мм	287 x 277 x 108 мм
Габарик с учетом кремм (в.ш.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 185 x 315 мм	165 x 460 x 16 5 mm	287 x 277 x 108 мм
Габарик с учетом кремм (в.ш.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 185 x 315 мм	160 x 460 x 193 мм	287 x 277 x 108 мм
Габарик с учетом кремм (в.ш.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 185 x 315 мм	150 x 460 x 193 мм	287 x 277 x 108 мм
Габарик с учетом кремм (в.ш.х.)	260 x 165 x 180 мм	350 x 185 x 255 мм	850 x 165 x 248 мм	985 x 2x 6.5"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С- САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"С/Н/С/С.С"С-САМ"
Частота среза кроспосева	2.7 клц	3.1 клц	Нч:6 Apб@600Лц/Ч/Ч/Ч:2.8 клц	Нч:6 Apб@150Лц/Ч/Ч/Ч:2.5 клц	3.0 клц	2.8 клц
Ялиамики	1Нч/Ч:1 x 5.5"C-САМ"Вч:1 x 25 мм золотон крон С-САМ"Вч:1 x 25 мм золотон крон С-САМ"Вч:2 x 25 мм золотон крон С-САМ"
Тип корука	1Нч/Ч:1 x 5.5"C-САМ"Фасонивертоп (норт Hiye)	Нч/Ч:1 x 6.5"C-САМ"Вч:1 x 25 мм золотон крон С-САМ"Вч:1 x 25 мм золотон крон С-САМ"Вч:2 x 25 мм золотон крон С-САМ"
Рекомен/Jавданая молюхот виментая	15 - 70 BT	30 - 100 BT	30 - 120 BT	40 - 150 BT	20 - 120 BT	20 - 80 BT
Молюхот	70 BT	100 BT	120 BT	150 BT	120 BT	80 BT
Макс. учовень авукового аввання (напа)	109 AБА	113 AБА	113.8 AБА 114.8 AБА 113 AБА 110 AБА
Компонические	8 OM	8 OM	8 OM	8 OM	8 OM	8 OM
Участинейность (1 BT @ 1 м)	88 AБ	90 AБ	90 AБ	90 AБ	90 AБ	88 AБ
Частотий индамон	55 Гц - 30 клц	42 Гц - 30 клц	37 Гц - 30 клц	34 Гц - 30 клц	60 Гц - 30 клц	65 Гц - 30 клц
Тип-попоскан 2%-попоскан 2%-попоскан 2-попоскан	55 Гц - 30 клц	42 Гц - 30 клц	37 Гц - 30 клц	60 Гц - 30 клц	65 Гц - 30 клц
Могарб Bronze 1 Bronze 2 Bronze	5Bronze 6 Bronze Center Bronze Fx
Тип-попоскан 2%-попоскан 2%-попоскан 2-попоскан	5Bronze 6 Bronze Center Bronze Fx

Информация для пользователя

Сведения об изделии

Модель ____

Серийный номер изделия ____

Дата приобретения ____

Сведения о продавце

Название ____

Адрес ____

e-mail

Телефон ____

Компания Monitor Audio сохраняет за собой право изменять технические характеристики без предварительного уведомления.

За 5 лет гарантии производителя, пожалуйста, посетите регистрационную форму по адресу: www.monitoraudio.com

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

England

Тел.: [phone]

Факс: [phone]

E-mail: [e-mail]

Сайт: www.monitoraudio.com

Разработано в Великобритании Сделано в Китае
