用户手册 FM2-A85XA-G65 MSI

MS-7721 产品中有毒有害物质或元素名称及含量 根据中国<电子信息产品污染控制管理办法>

机箱/ 其他 (Chassis/ Other)

光盘驱动器 (如CD, DVD等) (Optical Disk Driver)

无线网卡 (Wireless Cards)

. *印刷电话部件包括所有印刷电路板(PCB)及其离散组件、IC。

2. 上述有毒有害物质或元素清单会依产品出货现况之部件差异而有所增减。

3. 〇:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的

4. ☓:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准

规定的限量要求，但符合EU RoHS要求。

5. 本产品在中国销售之电子讯息产品都必须遵守中国<电子讯息产品污染控制要求>标准贴

上环保使用期限EPUP (Environmental Protection Use Period)标签。

6. 本产品使用之环保使用期限EPUP卷标符合中国-电子信息产品环保期限使用通则(SJ/Z

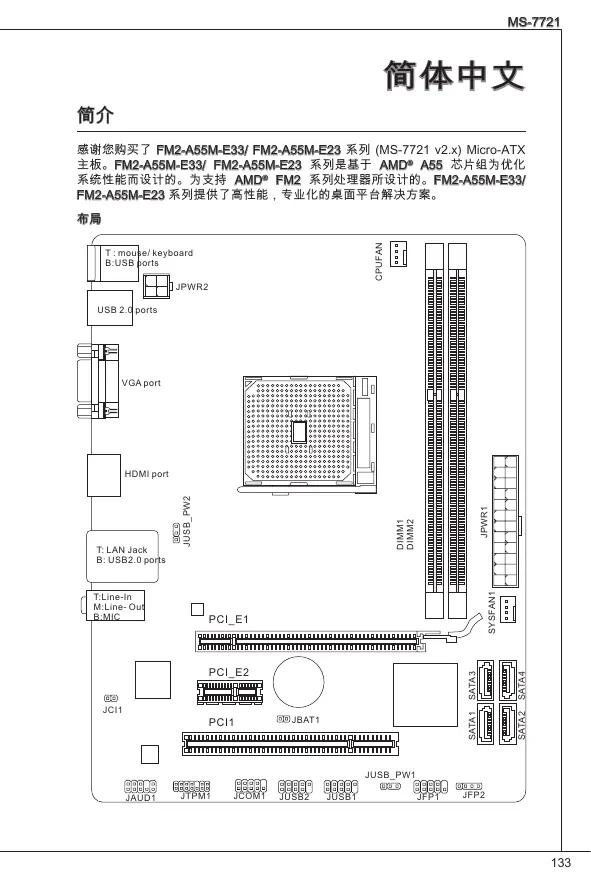

感谢您购买了 FM2-A55M-E33/ FM2-A55M-E23 系列 (MS-7721 v2.x) Micro-ATX 主板。FM2-A55M-E33/ FM2-A55M-E23 系列是基于 AMD® A55 芯片组为优化

系统性能而设计的。为支持 AMD® FM2 系列处理器所设计的。FM2-A55M-E33/

FM2-A55M-E23 系列提供了高性能，专业化的桌面平台解决方案。 CPUFAN

■ 支持 FM2 封装 AMD® A10/A8/A6/A4-系列处理器 ■ AMD® A55 芯片 ■ 2 条 DDR3 DIMM 支持 DDR3 1866/ 1600/ 1333/ 1066 DRAM (最大 16GB) LAN ■ 通过 Realtek® RTL8111E 支持 LAN 10/100/1000 快速以太网 ■ 由 Realtek® ALC887 集成 HD 音频解码器 ■ 支持带感应插孔灵活的 8 声道音频 SATA ■ 通过 AMD® A55 支持 4 个 SATA 3Gb/s 端口 RAID

■ 通过 AMD® A55，SATA1~4 支持 RAID 0/ 1/ 10/ JBOD

‑ 1 个 PS/2 键盘端口 ‑ 1 个 PS/2 鼠标端口 ‑ 4 个 USB 2.0 端口 ‑ 1 个 LAN 端口 ‑ 1 个 VGA 端口 ‑ 1 个 HDMI 端口 ‑ 3 个 音频插口 ‑ 2 个 USB 2.0 接口 ‑ 1 个 前置面板音频接口 ‑ 1 个 TPM 模组接口 ‑ 1 个 串行接口 ‑ 1 个 机箱入侵检测接口 ■ 1 个 PCIe 2.0 x16 插槽 ■ 1 个 PCIe 2.0 x1 插槽 ■ 1 个 PCI 插槽

MS-7721 ■ Micro-ATX (22.6 公分 X 17.3 公分) ■ 6 个固定孔 Dual-Graphics ■ 支持 AMD® Dual Graphics 技术

‑ 请参阅AMD官方网站获得支持的APU和独立的GPU双显卡联合来实现这种

要了解 APU 的最新信息，请登录 http://www.msi.com/service/cpu-support 要了解更多模组兼容性问题信息，请登录 http://www.msi.com/service/test-report 如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说 明。网址为: http://www.msi.com/index.php

后置面板提供了以下接口: LAN PS/2 鼠标 USB 2.0 端口 Line-Out HDMI 端口 PS/2 键盘 Line-In VGA 端口 MIC USB 2.0 端口

• 为了达到 8-声道音效，第 7 和第 8声道必须从前置面板输出。
• 此 VGA & HDMI 端口仅工作在集成显卡处理器下。

当您安装APU时, 确认APU带有散热片和风扇放置在APU的顶部， 同时，请不要忘

记使用一些散热胶涂在APU的表面，使它更好的散热。 FM2 APU 简介

为了正确的将APU放置在主板中，FM2 APU的表面有两个对齐点和一个黄色三角

MS-7721 请根据以下步骤正确安装APU和风扇。错误的安装可能会引起您APU和主板的损

寻找APU上的金色箭头，金色箭头方向如图所 示，只有方向正确APU才能插入。

如果APU是正确安装的，针脚应该完全嵌入进插 座里并且不能被看到请注意任何违反正确操作的 行为都可能导致主板的永久性破坏。

稳固的将APU插入到插座里并且关上拉杆。当拉 上拉杆时APU可能会移动一般关上拉杆时用手指 按住APU的上端，以确保APU正确的而且是完全

将散热装置放于底座上。首先，将钩子的一端钩

然后，按下钩子的另一端，以将散热装置固定在 底座上。找到固定杆并将其拉起。

将APU风扇电源线插入主板上的APU风扇电源接

• 当您从固定螺栓中断开安全钩时, 请务必关注您的的 手指，因为一旦安全钩从固定螺被断开，固定杠杆

• 确 认 在 系 统 启 动 前 A PU 风 扇 已 经 牢 固 的 粘 贴 在 APU上。
• 更多关于 APU 风扇安装说明请参阅APU风扇包装里的文档。

此I/O端口应该朝向机箱的背面。它们应该与 I/O背板上的孔对齐。

当安装主板时，首先必须将主机板固定在机壳底座。如果机箱壳内带有一个I/O后 背板，请替换成主板包装里带有的I/O后档板。不需要任何螺丝，此后挡板将轻 松的卡在机箱上。调整主板上安装板的固定底座并且用机箱提供的螺丝固定好主 板。主板上的螺丝孔位置显示如下，更多信息请参阅机箱内附带的手册。

• 安装的主板放在一个平坦的表面上以避免没必要的破碎。
• 为了防止损坏主板，禁止任何的主板电线与机箱之间相连，除了必要的固定螺丝

• 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成

MS-7721 . 推开装配夹打开内存插糟，把内存垂直插入插糟中。内存底部上有一个非在正 中心的糟口，它只允许内存以正确方式安装到插糟中。

将内存模组用力推入内存插槽中，当内存模组被放入正确的位置时，内存插槽 上的塑料夹将自动关闭并将听到“咔嗒”一声。

手动检查内存模块是否由内存槽孔夹完全锁定。

• 为了确保系统稳定性，在双通道模式中必须使用同类型和同密度的内存模块。
• 由于硬件限制，您应该按照安装程序操作：第一安装内存模块，然后显卡。如有 必要卸载时，首先移除显卡。

JPWR1: ATX 24-Pin 电源接口 此接口可连接ATX 24-Pin电源适配器。 在与ATX 24-Pin电源适配器相连时,将电源 适配器与接口对齐并牢固将电源线插置接口中。如果正确安装，电源线上的弹夹 将卡住主板的电源接口。

JPWR2: ATX 4-Pin 电源接口 此 12V 电源接口用于为 APU 供电。

确认所有接口连接到合适的ATX电源以保证主板的稳定运行。 CPUFAN1, SYSFAN1: 风扇电源接口 风扇电源接口支持+12V的系统散热风扇。如果您的主机板有集成系统硬件监控芯 片，您必须使用一个特别设计支持风扇速度侦测的风扇方可使用APU风扇控制功 能。请记住连接所有的系统风扇，一些系统风扇可能无法连接到主板上，您可以 直接连接到电源上。系统风扇可以插入到任何可用的系统风扇接口上。

SYSFAN1 CPUFAN1 MS-7721 SATA1~4: SATA 接口 此接口是高速的串行ATA界面端口。每个接口可以连接一个串行ATA设备。串行 ATA 设备包括硬盘 (HDD)，固态硬盘(SSD), 和光盘 (CD/ DVD/ Blu-Ray)。

• 请勿将串行ATA数据线对折成90度。否则，传输过程中可能会出现数据丢失。
• SATA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板

JFP1 JCOM1: 串行端头接口 此接口是一个 16550A 高速通讯端口，收/发 16 bytes FIFOs。您可以连接一个串

此接口专为连接高速USB外围设备而设计。例如 USB HDD，数码相机，MP3 播

JAUD1 : 前置面板音频接口 此接口可以连接前置面板音频。它符合Intel® 前置面板I/O连接设计手册。

JCI1: 机箱入侵开关接口 此接头与机箱开关相连。如果机箱被打开了，此接头会短接，系统会记录此状 态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BIOS设定工具

MS-7721 JTPM1: TPM 模组接口 此接口连接一个TPM(安全平台模组)模组。请参考TPM安全平台手册以获得更多细

JBAT1: 清除 CMOS 跳线 主板上建有一个 CMOS RAM，其中保存的系统配置数据通过一枚外置的电池来维 持。通过 CMOS RAM，系统在每次启动时可以自动引导进入操作系统。如果您想 清除系统配置数据。如果您想清除系统配置，设置跳线来清除 CMOS RAM。 当系统关闭时，您可以通过短接跳线来清除 CMOS RAM。之后，打开跳线。避免 在系统开机时清除 CMOS RAM 否则主板容易损坏。

JUSB_PW1, JUSB_PW2: USB 电源跳线

后置输入输出面板的 USB 端口由 JUSB_PW2 所控制。 JUSB1 和 JUSB2 由

JUSB_PW1 所控制。这些跳线允许您开启/ 关闭 “wakeup from S3/S4/S5 by USB and PS/2 device” 功能。 JUSB_PW1 (为板载 USB

如果跳线设置为“开启”，电源必须能够提供 +5VSB 和至少 2A 的电流。

MS-7721 PCIe 插槽 此 PCIe 插槽支持符合 PCIe 界面的扩展卡。 PCIe 2.0 x16 插槽 PCIe 2.0 x1 插槽 PCI 插槽

此PCI插槽支持网卡，SCSI卡，USB卡，和其他符合PCI规范的扩展卡。

在您加入或删除扩展卡时，请确保已拔掉电源。同时，查阅扩展卡说明文档关于 硬件或软件的配置，比如跳线，开关或BIOS配置。 PCI 中断请求队列 IRQ,或中断请求队列，是硬件线路。通过它设备可以将中断信号发送到微处理 器。PCI的IRQ针脚一般如下表所示连接到PCI总线针脚:

BIOS 设置 计算机加电后，系统将会开始POST(加电自检)过程。当屏幕上出现以下信息时， 按 <DEL> 键即可进入 CLICK BIOS II 界面: Press DEL key to enter Setup Menu, F11 to enter Boot Menu （按 DEL 键进入设定，按 F11 进入启动菜单） 如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机或 按机箱上的Reset键，重启您的系统。您也可以同时按下<Ctrl><Alt>和<Delete>键

为了获得更好的系统性能，本章节每个BIOS目录下的项目描述都在不断的更新。 因此，这些描述可能有些稍微的不同，仅供参考。

进入 CLICK BIOS II 之后, 如下屏幕显示。

在此指南中的图片仅供参考，可能会因为你购买的产品有所差异。详细信息请参 考系统的实际屏幕显示。 此区域显示了处理器和主板的温度。

此区域显示时间，日期，CPU 名称，CPU 频率， DRAM 频率，DRAM 容量和

MS-7721 BIOS 菜单选择 SETTINGS - 使用此菜单指定芯片组功能，启动设备的设置 OC - 此菜单包含频率和电压调整选项，增加频率可能获得更好的性能，然而， 高频率和高温可能导致不稳定。我们不建议普通用户超频. ECO - 此菜单与节能设置相关联。 BROWSER - 此功能用来进入 MSI Winki 网页浏览。 UTILITIES - 此菜单包含备份和升级功能。 SECURITY - 此安全菜单用来防止未经许可而做任意更改的设置。您可以使用 这些安全功能来保护您的系统。 你可以移动设备图标来改变启动设备优先权。 此按钮用来打开一个启动菜单。点击此选项迅速从设备中启动系统。 此功能允许您预先导入节能或超频功能。 此区域提供了 BIOS 设置菜单，允许您更改参数。 此项允许您选择 BIOS 设置语言。 此状态栏显示了启动设备的优先权，高亮的图片表示设备是可用的。

• 超频没有任何保障, 不正确的操作可能导致保修无效或严重损坏您的硬件。
• 如果您对超频不熟悉，我们建议您使用易超频的OC Genie选项。 Current CPU / DRAM Frequency 此项用于显示当前 CPU 和内存的速度。只读。 Adjust CPU Ratio 此项用来控制决定处理器时钟频率的乘数。此项仅在处理器支持此功能时可用。 Adjusted CPU Frequency 此项显示已调整的CPU频率。只读。 Adjust CPU-NB Ratio 此项用来调整 CPU-NB 时钟倍频。 Adjusted CPU-NB Frequency 此项用来显示已调整的 CPU-NB 频率。只读。 CPU Core Control 此项用来控制 CPU 内核数目。当设置为 [Auto] ， CPU 将在默认的内核数目下操 作。当设置为 [Manual]，您可以开启/关闭具体的 CPU 内核数目。

MS-7721 AMD Turbo Core Technology 此技术自动增加激活的CPU内核频率来提高性能。 Adjust Max Turbo Core Ratio 此项用来调整最大睿频倍率。 Adjusted Max Turbo Core Frequency 此项用来显示已调整的最大睿频频率。只读。 Adjust Turbo Core Ratio 此项用来调整 Turbo 内核比率。 Adjusted Turbo Core Frequency 此项用来显示已调整的 Turbo 内核频率。只读。 Adjust GPU Engine Frequency 此项用来调整 GPU engine 频率。 Adjusted GPU Engine Frequency 此项用来显示 GPU engine 频率。只读。 DRAM Frequency 此项允许您调整 DRAM 频率。请注意我们无法保证超频动作。 Adjusted DRAM Frequency 此项用来显示已调整的内存频率。只读。 Intel Extreme Memory Profile (XMP) 选择应用 Intel Extreme Memory Profile (XMP) 以提高系统性能。当 Intel Extreme Memory Profile (XMP) 开启，AMD Memory Profile (AMP) 将不得不被关闭。 AMD Memory Profile (AMP) 选择应用 AMD Memory Profile (AMP) 以提高系统性能。当 AMD Memory Profile (AMP) 开启， Intel Extreme Memory Profile (XMP) 将不得不被关闭。 DRAM Timing Mode 选择内存时序是否被内存模组的 SPD (Serial Presence Detect) EEPROM控制。设 置为 [Auto] 开启内存时序选项，BIOS 根据在 SPD 中的配置设置下面的” Advance DRAM Configuration”子菜单选项。选择 [Manual] 允许用户配置内存时序和手动设 置下列相关 “Advance DRAM Configuration” 子菜单。 Advanced DRAM Configuration 按<Enter>进入子菜单。 Command Rate 此项用来控制 DRAM 命令速度。 tCL 此项控制行位址信号（CAS）延迟，它决定 SDRAM 接收读取指令后，开始进 行读取前的延迟时间（在时钟周期内）。 tRCD 在DRAM重置时，列和栏位置是分开处理的。此项设定列位址(RAS)到行位址 (CAS)和信号之间的延迟时间。时序数越少，DRAM 的效能越好。

tRP 此项控制列位址 (RAS)预充电的时序。若无足够时间，让列位址在 DRAM 更新 之前预充电，更新可能会不完全，而且 DRAM 可能漏失资料。此项仅适用于系 统安装同步动态随机存取内存时。 tRAS 此设置决定了 RAS 由读取到写入内存所需时间。 tRFC 行周期时间决定了完成一个完整的循环所需的最小周期数，也就是从行激活到 tWR 最后一次写操作和下一次开始预充电操作之间的最小时间间隔，允许感觉线路 tWTR 最后一次有效写操作和下一次开始读操作之间的最小时间间隔。允许I/O在读命 令开始前超速感觉线路。. tRRD 此项指定不同内存块active-to-active的延迟。 tRTP 此项指定读指令和预充电之间的时间间隔。 tFAW 此项用来设置 tFAW (four activate window delay) 时序。 tWCL 此项用来设置 tWCL (Write CAS Latency) 时序。 tCKE 此项用来设置内存模块的脉冲宽度。 tRTL 此项用来设定往返延迟设置。 Advanced Channel 1/ 2 Timing Configuration 按 <Enter> 进入子菜单。并且你可以为每个通道设置高级内存时序。 DRAM Voltage 此选项用来调整内存电压。 Spread Spectrum 此功能可以降低 脉冲发生器所产生的 EMI (电磁干扰) 。

• 如果您没有任何EMI方面的问题，要使系统获得最佳的稳定性和性能，请设置为 [Disabled]。但是，如果您被EMI所干扰的话，请选择Spread Spectrum(频展)的 值，以减少EMI。
• Spread Spectrum (频展) 的值越高，EMI会减少，系统的稳定性也相应的降低。 要为Spread Spectrum (频展) 设定一个最合适的值，请参考当地的EMI规章。

• 当您超频时,请关闭 Spread Spectrum (频展) ，因为即使一个很微小峰值漂移也 会引入时钟速率的短暂推动，这样会导致您超频的处理器锁死。 Overclocking Profiles 按 <Enter> 进入子菜单。 Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 按 <Enter> 进入子菜单。 Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 保存当前超频设置到所选配置文件的ROM中。 Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 从 ROM 中导入或清除已存储的配置文件设置。 OC Profile Save to USB 保存当前超频设置到 U 盘中。 OC Profile Load from USB 从 U 盘中导入已存储的设置。 CPU Specifications 按<Enter>进入子菜单。此子菜单高亮显示您CPU所有键的属性。您也可以通过按 [F4]在任何时间访问此信息。按 <Enter> 进入子菜单。 CPU Technology Support 按<Enter>进入子菜单。此子菜单显示已安装技术。只读。 MEMORY-Z 按<Enter>进入子菜单。此子菜单高亮显示DIMM所有设置和时序。此信息将因型 号而异。只读。您也可以通过长按 [F5] 来访问此信息。按回车键进入子菜单。 DIMM1~2 Memory SPD 按<Enter>进入子菜单，此子菜单显示已安装内存信息。 CPU Features 按<Enter>进入子菜单。 AMD Cool’n’Quiet 此酷冷(Cool’n’Quiet)技术可以有效并动态地降低CPU频率和能量消耗。

• 为确保酷冷(Cool’n’Quiet)功能已经被启用并能正常工作，请务必再次确认:
• 运行 BIOS 设置程序，选择 OC Menu (超频菜单)找到 CPU Feature（CUP 特 性）>AMD Cool’n’Quiet，将此项设置为 “Enabled”。
• 进入Windows操作系统并选择[Start]->[Settings]->[Control Panel]->[Power Options]。进入Power Options Properties标签并选择Power schemes下的Minimal Power Management项。

SVM Mode 此项用来启用/禁用安全虚拟机(SVM)技术。 Core C6 State

此项允许您开启/关闭 C6 状态支持。当 CPU 进入 C6 状态，所有内核构架下的

状态将存储起来，内核电压降低到零。从 C6 状态唤醒 CPU 需要花较长时间。

MS-7721 进入 SETTINGS 并点击 Save & Exit 选项。 Discard Changes and Exit 使用此选项来放弃所有更改并退出设置。 Save Changes and Reset 使用此选项来保存更改并重启系统。 Save Changes 使用此选项来保存更改。 Discard Changes 使用此选项来放弃所有更改。 Restore Defaults 使用此选项来加载BIOS厂商默认优化值。 已安装的存储设备将出现在此菜单中，你可以选择其中一个作为启动设备。 Built-in EFI Shell 使用此项进入 EFI Shell。

安装 Windows XP 注释 此部分将描述在 IDE 或 AHCI 模式下如何安装Windows XP。 在 IDE 模式下安装 Windows XP 在安装 Windows XP 时，您将失败并遭遇蓝屏，因为它本身并不支持在 AHCI 模 式下的存储设备上安装。如果您仍然想安装 Windows XP 做为操作系统，请按以 下步骤改变BIOS 选项。

安装 Windows XP 操作系统。 在 AHCI 模式下安装 Windows XP 如果您想要在 AHCI 模式下安装 Windows XP 做为操作系统,请首先为 Windows XP 安装 AHCI 驱动。 创建 AHCI 驱动盘 请根据以下步骤独自制作一个 “AHCI Driver” 。

在 DVD-ROM 驱动中插入 MSI DVD 光盘。

在安装界面中点击 “Browse CD”。

从 \\ChipSet\AMD\Packages\Drivers\SBDrv_for_Hudson\SB9xx\AHCI\XP 复 制所有内容到一个格式化的软盘中。

MS-7721 安装 Windows XP 操作系统:

进入 BIOS,设置 SATA Mode 为 AHCI Mode，保存，退出并重启。

在软驱中插入包含 AHCI 驱动的软盘.

当下一个屏幕出现，按 ”S” 键得到详细的外接设备的列表。

从提供的列表中，选择 AMD AHCI Compatible Controller。

感謝您購買 FM2-A55M-E33/ FM2-A55M-E23 系列 (MS-7721 v2.x) Micro-ATX 主 機板。本系列主機板搭載 AMD® A55 晶片組，以呈現極致的系統效能。本系列 採用最新 AMD® FM2 架構處理器，提供您高效能及專業的桌上型電腦平台解決

■ 支援 FM2 架構 AMD® A10/A8/A6/A4 系列處理器

■ 2 條 DDR3 記憶體插槽，支援 DDR3 1866/ 1600/ 1333/ 1066 DRAM (最高支

援總合 16GB 記憶體) LAN ■ 由 Realtek® RTL8111E 支援 10/ 100/ 1000 網路 ■ Realtek® ALC887 晶片 ■ 支援 8 聲道音效輸出 SATA ■ 4 個 SATA 3Gb/s 連接埠，由 AMD® A55 支援 RAID

■ SATA1~4 支援 RAID 0/ 1/ 10/ JBOD 模式，由 AMD® A55 控制

‑ 1 個 PS/2 滑鼠連接埠 ‑ 1 個 PS/2 鍵盤連接埠 ‑ 4 個 USB 2.0 連接埠 ‑ 1 個網路接頭 ‑ 1 個 VGA 連接埠 ‑ 1 個 HDMI 連接埠 ‑ 3 個音效接頭 ‑ 2 個 USB 2.0 接頭 ‑ 1 個前面板音效接頭 ‑ 1 個 TPM 模組接頭 ‑ 1 個序列接頭 ‑ 1 個機殼開啟警告開關接頭 ■ 1 個 PCIe 2.0 x16 插槽 ■ 1 個 PCIe 2.0 x1 插槽 ■ 1 個 PCI 插槽

MS-7721 ■ Micro-ATX (22.6 公分 X 17.3 公分) ■ 6 個裝機孔 Dual-Graphics ■ 支援 AMD® Dual Graphics 技術 ‑ 請上 AMD 官網查詢支援 Dual Graphics 技術內顯與獨顯的搭配組合 如需更多關於 CPU 的最新訊息，請至微星科技網站 http://www.msi.com/service/cpu-support 如需更多關於 記憶體資訊，請至微星科技網站 http://www.msi.com/service/test-report 如須了解各項附件之型號以便進行選購，請連結至以下網頁並依照產品名稱搜 尋：http://tw.msi.com/

主機板的背板提供下列接頭： PS/2 滑鼠

• 為達到 8 聲道音效，第 7 及第 8 聲道須由前端輸出。
• VGA 和 HDMI 連接埠僅能與內建繪圖處理器搭配使用。

安裝 FM2 架構的 APU 及散熱風扇 在安裝 APU 時，為避免過熱，請於 APU 上方加裝散熱風扇。提醒您加裝前先在 CPU 上先塗抹散熱膏，再安裝散熱風扇。 FM2 架構 APU 簡介 圖為 APU 表面。請於 APU 的表面塗上散熱膏幫助散熱。

MS-7721 請依下列步驟，正確地安裝 APU 與散熱風扇。錯誤的安裝會使 APU 與主機板

將側邊的拉桿從插座拉起，再將拉桿上拉至 90

找出 APU 上的箭頭標記。APU 的安裝，僅能以

若 APU 安裝無誤，插梢應能完全地進入插座內， 且看不到插梢。請注意，APU 安裝錯誤，可能會

壓下拉桿完成安裝。在壓下拉桿時， APU 可能會 移動，請緊按住 APU 上方，確定插座的拉桿，完

將風扇放置在風扇底座上。先將扣具的一端扣

再將扣具的另一端扣上，讓使風扇底座，緊密地 固定在主機板上。找到固定桿，並將其拉起。

將 APU 風扇排線接到主機板上的 APU 風扇接

• 若要鬆開安全鉤，請務必小心手指；因為當安全鉤未扣好固定栓時，固定桿所產 生的反彈力道，可能會彈到您的手指。
• 確認 APU 散熱器已與 APU 黏緊後再開機。
• 欲知 APU 安裝詳情，請參閱 APU 散熱風扇包裝內文件。

安裝主機板時，請先鎖上將主機板固定在機殼的支撐固定板。若機殼附有背板， 請以主機板包裝隨附的背板取代機殼那片。背板不需螺絲即可卡進機殼。將六角 螺絲柱對準主機板上的裝機孔，並以機殼所附的螺絲固定。主機板上的裝機孔如 下圖所示。欲知更多詳情，請參閱機殼的使用手冊。

• 請在平坦且安全的桌面上進行主機板安裝步驟。
• 主機板電路及機殼間嚴禁任何碰觸，禁止鎖上非必要的六角螺絲柱，以免主機

• 為免主機板短路，請確認主機板上或機殼內均無鬆脫的金屬零件。

MS-7721 . 先將記憶體插槽兩側的卡榫往外推，將記憶體模組垂直插入插槽。記憶體模組 底部有一個防呆凹槽，只能以一種方向進行安裝。

將記憶體模組穩固地插入插槽內。如正確安裝，插槽兩側的卡榫會扣上並發

• 為維持系統穩定性，如要使用雙通道模式，請確認使用的記憶體模組的類型與

• 因晶片限制關係，安裝時，請以先記憶體模組，再顯示卡的順序安裝; 移除時

JPWR1：ATX 24-Pin 電源接頭 本接頭用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，請確認電源接 頭插入的方向正確且對準腳位，再將電源接頭緊密地壓入接頭內。壓入方向正確 的話，電源排線應會扣住主機板的電源接頭。

請務必確認 ATX 電源供應器的各條電源線，均正確連接至電源接頭，以確保主機 CPUFAN1, SYSFAN1：風扇電源接頭 這些風扇電源接頭支援 +12V 散熱風扇。如主機板內建系統硬體監控器晶片組，需 使用包含速度感應器設計之風扇才能使用 CPU 風扇控制功能。務必將所有風扇都 接上風扇電源接頭。系統風扇可連接至任一個系統風扇電源接頭。如系統風扇較 多，而主機板的電源接頭不足，則請將風扇電源線直接連接到電源供應器。 CPUFAN1

SYSFAN1 MS-7721 SATA1~4：SATA 接頭

本接頭為高速 SATA 介面，每個接頭可各連接一台 SATA 裝置。SATA 裝置包括

硬碟 (HDD)、固態硬碟 (SSD) 以及光碟機 (CD/ DVD/ Blu-Ray)。

• 請勿將 SATA 排線彎摺超過 90 度，以免傳輸資料時發生錯誤。
• SATA 排線的兩端接頭外觀相似。建議您將扁平頭的一端連接到主機板以節省空

JFP1, JFP2：面板接頭 這些接頭連接到面板開關及 LED 指示燈。JFP1 的規格符合 Intel® 面板輸入/ 輸出

JFP1 JCOM1：序列接頭 本接頭是傳送或接收 16 位元組 FIFO 的 16550A 高速通信埠。您可直接接上序列

這些接頭連接高速 USB 介面，如 USB 硬碟、數位相機、MP3 播放器、印表機、

JAUD1：前面板音效接頭 本接頭用來接到電腦機殼的前置音效面板，且規格符合 Intel® 面板輸入/ 輸出連接

JCI1：機殼開啟警告開關接頭 本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會 記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中清除此紀錄訊

MS-7721 JTPM1：TPM 模組接頭 本接頭接到可信任安全模組。更多詳情請參閱 TPM 安全平台使用手冊。 JBAT1：清除 CMOS 跳線

主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM

可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳

在系統關閉時，將本跳線短路後即可清除 CMOS RAM。清除完成之後請移除跳 線。切記，勿在系統開機的狀態下清除 CMOS RAM，以免主機板受損。

JUSB_PW1, JUSB_PW2：USB 電源跳線

背板的 USB 連接埠由 JUSB_PW2 控制。JUSB1 和 JUSB2 則由 JUSB_PW1 控

制。這些跳線啟用或關閉「透過 USB 與 PS/2 裝置將系統由 S3/S4/S5 喚醒」功

若要將跳線設為啓動，請確認電源供應器能提供 2A 以上電流。

MS-7721 PCIe 插槽 PCIe 插槽支援 PCIe 介面的擴充卡。 PCIe 2.0 x16 插槽 PCIe 2.0 x1 插槽 PCI 插槽

PCI 插槽支援網卡、SCSI 卡、USB 卡及其它符合 PCI 規格的外接卡。

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡使用手冊，檢 查使用擴充卡時所需變更的軟硬體設定。 PCI 的中斷要求 IRQ 是中斷要求 (Interrupt request line) 的英文縮寫，是個可讓裝置傳送中斷訊號

至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排腳位，如

BIOS 設定 開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上

時，請按 <DEL> 鍵，進入 CLICK BIOS II 設定程式。

Press DEL key to enter Setup Menu, F11 to enter Boot Menu 若您來不及在此訊息消失之前按壓 DEL 鍵，而仍想要進入 BIOS 設定選單，請先 將系統關閉，再重新啟動，或直接按 RESET 鍵啟動。也可以同時按下 <Ctrl>、 <Alt> 及 <Delete> 鍵來重新開機。

本章各 BIOS 目錄下的選項，仍以增進系統效能為目標持續更新中。內文敘述可 能與最新 BIOS 版本稍有差異，因此本節說明僅供參考用。

進入 CLICK BIOS II 後，主畫面如下圖所示：

本手冊內的圖片僅供參考，可能與您所購置的產品有差異。詳情請參考系統實際

MS-7721 本區塊顯示時間、日期 、CPU 名稱、CPU 頻率、記憶體頻率、記憶體容量及 BIOS 版本。 BIOS 選單 SETTINGS - 本選單指定晶片組功能及開機裝置設定。 OC - 本選單涵蓋頻率及電壓調整欄位。增加頻率可增加效能，但隨之而來的高 頻率及高溫有可能造成系統不穩。因此，我們不建議一般使用者超頻。 ECO - 本選單設定節能相關欄位。 BROWSER - 本功能進入 MSI Winki 網頁瀏覽功能。 UTILITIES - 本選單內含備份及更新相關工具。 SECURITY - 安全性選單用來避免未經授權人等更改設定。請使用選單內功能

移動裝置圖示來變更開機順序。 本按鈕用來開啓開機選單。按本選項由選定裝置開機。 本功能可以讓您載入節能或超頻預設值。 本區塊提供變更參數的 BIOS 設定。 本選項可選擇 BIOS 設定呈現的語言。 本列顯示開機裝置順序。亮著圖示表示該裝置可供選擇。

• MSI 不保證超頻動作的成功與否，超頻失敗會保固失效以及嚴重損壞硬體。
• 若您不熟悉超頻，建議使用 OC Genie 簡易超頻。 Current CPU / DRAM Frequency 這些選項顯示目前的 CPU 及記憶體速度。唯讀。 Adjust CPU Ratio 本項控制處理器倍頻比率。本項需安裝支援本功能的 CPU 才會顯示。 Adjusted CPU Frequency 本項顯示調整後 CPU 的頻率。唯讀。 Adjust CPU-NB Ratio 本項即可調整 CPU-NB 時脈倍頻比率。 Adjusted CPU-NB Frequency 本項顯示調整後 CPU-NB 的頻率。唯讀。 CPU Core Control 本項選擇處理器的核心數。設為 [Auto]，CPU 會以預設核心數運作；設為 [Manual]，即可開啟或關閉特定核心。

MS-7721 AMD Turbo Core Technology 本技術自動增加 active CPU 核心頻率以增進效能。 Adjust Max Turbo Core Ratio 本項用以調整加速核心倍頻比率的最大值。唯讀。 Adjusted Max Turbo Core Frequency 本項顯示調整後的加速核心頻率的最大值。唯讀。 Adjust Turbo Core Ratio 本項用以調整加速核心倍頻比率。 Adjusted Turbo Core Frequency 本項顯示調整後的加速核心頻率。唯讀。 Adjust GPU Engine Frequency 本項用以調整 GPU engine 頻率。 Adjusted GPU Engine Frequency 本項顯示調整後的 GPU engine 頻率。唯讀。 DRAM Frequency 本項調整 DRAM 頻率。請注意我們無法保證超頻動作。 Adjusted DRAM Frequency 本項顯示調整後 DRAM 頻率。唯讀。 Intel Extreme Memory Profile (XMP) 本項套用 Intel Extreme Memory Profile (XMP) 技術，增進系統效能。開啟本項 後，AMD Memory Profile (AMP) 將強制關閉。 AMD Memory Profile (AMP) 本項套用 AMD Memory Profile (AMP) 技術，增進系統效能。開啟本項後，Intel Extreme Memory Profile (XMP) 將強制關閉。 DRAM Timing Mode 選擇是否由在記憶體模組上的 SPD (Serial Presence Detect) EEPROM 來配置 DRAM 時序。設為 [Auto] 開啟記憶體時序以及以下 “Advanced DRAM Configuration” 子選單由 SPD 設定上的 BIOS 控制。選擇 [Link] 或 [Unlink] 可手動設定記憶 體時序及 “Advanced DRAM Configuration” 的相關選項。 Advanced DRAM Configuration 按下 <Enter> 鍵以進入子選單。 Command Rate 本項控制 DRAM command rate。 tCL 本項控制行位址信號 (CAS) 延遲，也就是於 SDRAM 接收讀取指令後，開始進 行讀取前的延遲時間 (以時脈計)。

tRCD 在 DRAM 更新時，列和欄位址是分開處理的。本項設定列位址 (RAS) 到行位 址 (CAS) 之間的過渡時間。時脈數越少，記憶體的效能越好。 tRP C本項控制列位址(RAS)預充電的時脈。若未累積足夠時間，讓列位址在記憶體 更新之前預充電，更新可能會不完全，且記憶體可能漏失資料。本項僅適用於 系統安裝同步動態隨機存取記憶體時。 tRAS T本項指定 RAS 由讀取到寫入記憶體所需時間。 tRFC 本項指定 RFC 由讀取記憶體到寫入記憶體所需時間。 tWR 本項是寫入資料結束到預充電指令開始間的最短間距。本項透過感覺放大器 (sense amplifier)回復資料。 tWTR 本項是寫入資料脈衝結束到列讀取指令開始間的最短時間。輸出入閘道會先驅 動感覺放大器，再開始讀取指令。 tRRD 本項設定不同記憶體分組之間 (active-to-active) 的延遲時脈。 tRTP 本項設定讀取到預充電間的間隔時間。 tFAW 本項設定 tFAW (four activate window delay) 時序。 tWCL 本項設定 tWCL (Write CAS Latency) 時序。 tCKE 本項設定記憶體模組的脈波寬度。 tRTL Advanced Channel 1/ 2 Timing Configuration 按下 <Enter> 鍵以進入子選單。接著可在各個通道設定進階記憶體時序。 DRAM Voltage Spread Spectrum 本功能減少由調節時脈產生器的脈衝所引起的電磁波干擾。

• 若無電磁波干擾 (EMI) 的問題，請將本項設為關閉 [Disabled]，以達較佳的系統 穩定度及效能。但若要符合 EMI 規範，請選擇展頻數值以減少電磁波。
• 展頻的數值越大，可減少較多電磁波，相對系統就越不穩定。欲知展頻適當數

• 如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，皆足以引起時脈 速度突然增快，進而使超頻中的處理器被鎖定。 Overclocking Profiles 按下 <Enter> 鍵以進入子選單。 Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 按下 <Enter> 鍵以進入子選單。 Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 將選定 profile 的超頻設定儲存到 ROM。 Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 由 ROM 下載或清除已儲存的 profile 設定。 OC Profile Save to USB 將目前超頻設定存到 USB 硬碟。 OC Profile Load from USB 由 USB 硬碟載入已儲存的設定。 CPU Specifications 按下 <Enter> 鍵以進入子選單。子選單顯示已安裝 CPU 的主要功能。本項依各型 號不同而有差異且本項為唯讀。請按 [F4] 隨時進入查看本訊息。 CPU Technology Support 按下 <Enter> 鍵以進入子選單。子選單顯示已安裝 CPU 所支援的技術。唯 MEMORY-Z 按下 <Enter> 鍵以進入子選單。子選單顯示已安裝記憶體的主要功能。本訊息依 各型號不同而有異且為唯讀。請按 [F5] 隨時進入查看本訊息。 DIMM1~2 Memory SPD 按下 <Enter> 鍵以進入子選單。本選單顯示已安裝記憶體訊息。

CPU Features 按下 <Enter> 鍵，即可進入子選單。 AMD Cool’n’Quiet 本技術有效及大幅減低 CPU 轉速及電源損耗的情形。 Important

• 為確保 Cool’n’Quiet 功能已啟用且正常運作，請再次確認以下二點：
• 執行 BIOS 設定，選擇 Overclocking 頁籤。並在該選項下，找到 CPU Features > AMD Cool’n’Quiet，將該選項設為開啟 [Enabled]。
• 進入 Windows 選擇「開始」->「所有程式」->「控制台」->「電源選項」。進 入「電源選項內容」頁籤，在「 電源配置選項 」選 「 最小電源管理 」。 SVM Mode 本項開啓或關閉 AMD SVM (Secure Virtual Machine) 技術。 Core C6 State

本項開啟或關閉 C6 狀態支援功能。在 CPU 進入 C6 狀態時，所有核心將儲

存架構狀態並將核心電壓減至零。因此後續將 CPU 由 C6 狀態喚醒，將需較

MS-7721 Save & Exit 進入 SETTINGS 後按下 Save & Exit 選項。 Discard Changes and Exit 本項放棄所有變更及離開設定畫面。 Save Changes and Reboot 本項儲存變更後重開機。 Save Changes Discard Changes Restore Defaults 本項下載由 BIOS 廠商所提供最佳的預設值。 == Boot Override == 已安裝的儲存裝置會出現在本選單中，您可於其中選定開機裝置。 Built-in EFI Shell 本項進入 EFI Shell 設定。

安裝 Windows XP 須知 本篇章將說明以 IDE 與 AHCI 模式安裝 Windows XP 的方法。 以 IDE 模式安裝 Windows XP 當您以 AHCI 模式安裝 Windows XP 時，您可能會遇到提示錯誤訊息的藍色畫 面，因為 Windows XP 無法原生支援 AHCI 的儲存裝置。如果您還是希望安裝 Windows XP 作業系統，請先依照以下的步驟修改 BIOS 項目。

請參照 BIOS 設定章節進入 BIOS。

將 SATA Mode 設定為 IDE 模式。

之後您就可以安裝 Windows XP 作業系統。 以 AHCI 模式安裝 Windows XP 如果您希望以 AHCI 模式安裝 Windows XP 作為作業系統，請先準備好 Windows XP 用的 AHCI 驅動程式。 製作 Intel AHCI 驅動程式磁碟片 請依照以下說明自行製作「Intel® AHCI 驅動程式」。

將隨本產品附上的 MSI DVD 放入 DVD 光碟機。

點擊設定畫面的 “Browse CD” 。

將 \\ChipSet\AMD\Packages\Drivers\SBDrv_for_Hudson\SB9xx\AHCI\XP 資 料夾內的所有檔案複製到已格式化的磁碟片中。

這樣就完成驅動程式磁片的製作。 MS-7721 安裝 Windows XP 作業系統： 請依照以下步驟進行安裝：

進入 BIOS 選單，將 SATA Mode 設定為 AHCI mode，儲存、退出，並重

將存有 AHCI 驅動程式的磁片放入磁碟機。

下一個畫面出現後，請按 “S” 鍵，以指定裝置。

從選單中選擇 AMD AHCI Compatible Controller。
