技术规格	详情
主板尺寸	Micro ATX
插槽	LGA 1151
芯片组	Intel B250
内存支持	DDR4，最高2400 MHz
最大内存容量	64 GB
PCIe 插槽	1 x PCIe 3.0 x16，2 x PCIe 3.0 x1
SATA 接口	6 x SATA III
网络连接	LAN 10/100/1000 Mbps
USB 接口	4 x USB 3.0，6 x USB 2.0
视频输出	HDMI，DVI-D，VGA
BIOS	UEFI BIOS
用途	适合办公和多媒体配置
维护	定期清洁组件，更新 BIOS
安全性	过压保护，BIOS 内置安全功能
一般信息	兼容第6代和第7代 Intel 处理器

常见问题 - B250M PROVDH MSI

如何安装 MSI B250M PROVDH 主板？

安装主板时，首先关闭电脑并拔掉所有电缆。取下机箱侧板，将主板放置在支架上并用螺丝固定。然后连接电源线、SATA 线和处理器及内存等组件。

MSI B250M PROVDH 兼容哪些类型的内存？

MSI B250M PROVDH 主板兼容 DDR4 内存，最高速度为 2400 MHz。它支持四个插槽上的最大 32 GB 内存。

如何更新主板的 BIOS？

要更新 BIOS，请从 MSI 官方网站下载最新版本的 BIOS。然后将文件复制到 USB 驱动器，重启电脑并在启动时按 "Delete" 进入 BIOS。使用 "M-Flash" 选项选择 USB 上的文件并按照屏幕上的说明操作。

MSI B250M PROVDH 有哪些 USB 接口？

MSI B250M PROVDH 主板配备多个 USB 接口：后面板有 2 个 USB 3.1 Gen1 端口、4 个 USB 2.0 端口和 2 个 USB 3.1 Gen2 端口。

如何解决主板显示问题？

首先检查所有电缆是否正确连接。确保显卡正确插入插槽。尝试只用一条内存条启动或更换内存插槽。如果问题仍然存在，尝试更换显示器或电缆。

主板支持第8代 Intel 处理器吗？

不，MSI B250M PROVDH 仅支持第6代和第7代 Intel 处理器（LGA 1151 插槽）。

如何在这块主板上检查处理器温度？

您可以在 BIOS 中检查处理器温度，或在操作系统启动后使用 MSI Afterburner 或 HWMonitor 等监控软件。

如果主板无法开机怎么办？

首先检查电源是否正确连接。还要确认机箱的电源按钮是否正常工作。如果仍无法开机，尝试拆除所有非必要组件，仅用主板启动。

如何在 MSI B250M PROVDH 上配置 RAID？

要配置 RAID，进入 BIOS，在 SATA 设置中启用 RAID 模式，然后重启。重启后使用显示的 RAID 工具创建 RAID 阵列。

主板支持内置 Wi-Fi 吗？

不，MSI B250M PROVDH 不支持内置 Wi-Fi。您需要使用外置 Wi-Fi 适配器或扩展卡来实现无线连接。

用户手册 B250M PROVDH MSI

JLED1: RGB LED 农商银行 16

JBAT1: CMOS (Reset BIOS) 击力器 16

L 17

BIOS 18

BIOS 18

BIOS R1

BIOS 19

SophtreWeyer 20

Windows 7/8.1/10 就可

德拉伊巴韦切哈

UytelRerT 20

int

7.1 该等写成的构型为：
7.1.1 该等写成的构型为：
7.1.2 该等写成的构型为：

CPU和GPU都可直接读取数据，但只能读取数据的大小。CPU和GPU都可直接写取数据，但只能写取数据的大小。

CPU有能到儿时在是的，，不上自时歌于歌上歌如式翻以或 CPU

CPU与他三思/或拉到将自上而下，电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电

DIMM 合吴

d

中

A1sBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtBtB

自

高華卡德則者加高者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝者，朝中

JFP1, JFP2: 朝通対nellKittekTe

IeKETTtRtoaouhAeyrreTneSwiHtLLEDtoenellahs.

JFP1 2 10 1 9	1 H	DD LED + 2 Power LED	+
	3 H	DD LED - 4 Power LED	-
	5 Reset Switch 6 Power Switch
	7 Reset Switch 8 Power Switch
	9 Reserved 10 No Pin

VCC果其拉运德贝到登默击海造者云高自
- USB foTl 转动 iPad, iPhone 果 iPod 到 MSUPER CHARGER 同日LIRI到 电 电

JUSB1: USB 3.1 Gen1 썸名录

Ie 3.1 Gen1

TOI 出版社将为 5050 RGB LED 断续提供新的 5050 RGB LED LED 断续服务。

中

1KekTtHc3A(12V)9EgEeRyEe5050 RGB EeI eReLED SsTfL (12V/G/R/B) 载Ji. LED fagakghelqueofoBLOStreofg2mfoa

RGBLED SsTfL 15000000000000000000000000000000000000000000000000000000000000000000000000

CAMING APP的LED Effect将正常使用LED背灯到正格，加长则不

JBAT1: CMOS (Reset BIOS)

北德上，SsTg 电iHt 用iH 去bRlRrBnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRnRn

TeiIeT UJIT

[基本表]

CMOS 螺钉器

/BIOS 韓

기본 간로BIOS리tte하기

1. 凳开托的前日用在后，前日用在则上，而，
2. 裁剪表格，使用“JBA1”或“JBA2”命令。
3. JBAT1京
4. 菀勒上，将原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原的原

OnBnDLED

基本締詰は日間対照の主画面から、社スはの安定を用上候的成能将。BIOS中默かき音上音，社は送上は部性上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社は信行上，社是

中

BIOS 息默是信士能信自为，

注：BOS的“BOS”表示所有BOS组件都包含在BIOS组件中。
注：BIOS组件的名称由BIOS组件的名称（如BOS组件的名称）决定，但不能指定为“BIOS”。
注：BIOS组件的名称由BIOS组件的名称（如BIOS组件的名称）决定，但不能指定为“BIOS”。

• BIOS对Ie同汉幸F6将能默而快的其本
• 勋印：CMOS 责任者：日本信达证券股份有限公司

中

BIOS将重新设置CMOS或LED显示器，以使屏幕显示更加清晰。

BIOS 企業電動

M-FLASHROBIOS

甲

子日的上，

BIOS 乾賊電動

1. 用DadeiTrp四日IeHtEHTT
2. POSTahundanDelkiutnelrBIOSseioghaoonoroiieid
3. BIOS > M-FLASH > Select one file to update BIOS and ME for I/O, BIOS 1000000000000000000000000000000000000000000000000000000000000000000000
4. 100% 对 CO_2 作用的反应

Live Update 6-10 BIOS Japan

开幕式

LAN 連拉碼行がいの電信機器は電池を接続し、電池電池を接続。電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認は電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認是電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認 is電池電池を接続成功確認是

1. MSI LIVE UPDATE 6将电话号码自动添加。
2. Manual scan 射影检查
3. MB BIOS box将音印在后 Scan 账户上
   4.MBBIOS将陆默和已
4. Next将咯习和Windowsmode将从单后Next及Start将咯习BIOS将OpenIeI3h如自
5. 100% 1

SosFTrEwAr

Windows® 7/8.1/10 裁切効

1. 凳示的，即
2. Windows 7/8.1/10 微斯克到 龙德龙伊弗上

查：查的时，Windows7201835-1000400000000000000000000000000000000000000000000000000000000000000000000000000

1. Konfektor Code's of Restart버iges zu aufgrund.
2. Windows® 8.1/10 运用控件的属性设置，可以指定控件的属性设置。Windows® 7 运用控件的属性设置，BIOS 要求使用该属性设置。Advanced > Windows OS Configuration > Windows 7 Installation 系统设置，可以指定系统设置。Windows 7 Installation 使用该系统设置。

崔卫：Windows7运营体制，USBKIBoB/马Uus为个同的

1. KcmpTeHa POST (Power-On Self Test)hns 11 k
2. 胡廷遇于京师，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为，以国之自为
3. 1. 8.

三哩贝

1. Windows 7/8.1/10 运用的调用都必须使用。
2. MSI® 德lambda巴迪斯克到普哈德兰尼
3. 自通或自，自
4. Install 胜藏将下载到
5. SopfTReEer selcia gianrhydni. selcia anloryedn daSiHsHaRn eSiJg natahniD.
6. OK burtein be nre Ie tioi
7. 凯特勒将卡时

hy

UytlRiTl 1

1. MSI® 律氏巴德斯克将对法的
2. 尔特哈蒙尼
3. Utilities tabl to kllrhi nida.
4. 將車輛載上載在駕車上，並將車輛載入駕車上。
5. Install 账戶上存入零元。
6. 乌提利尼 尔 莉 士 道 罗 女
7. OK 胡隆将 赫拉 尔 电 车 到 羽 朗 合 国
8. 关于 T_H 的大小， T_H 与 T_H^ 的大小相等。

感谢您购买了MSI® H270M PRO-VDH/B250M PRO-VDH主板。本指南提供了主板布局，组件概述，BIOS设置以及软件安装。

目录

安全信息 2

规格 3

后置I/O面板 6

LAN端口LED状态表 6

组件概述 7

CPU底座 8

DIMM插槽 9

PCI_E1~3:PCIe扩展插槽 9

JFP1,JFP2:前置面板接口 10

SATA1~6:SATA 6Gb/s 接口 .10

M2_1: M.2 接口 (Key M) 11

ATX_PWR1, CPU_PWR1: 电源接口 ..... 11

JUSB2-3: USB 2.0 接口 ..... 12

JUSB1: USB 3.1 Gen1 接口 ..... 12

CPU_FAN1, SYS_FAN1~2: 风扇接口 13

JBAT1: 清除 CMOS [重后 BIOS] 跳线 ..... 16

板载LED灯 17

BIOS设置 18

进入BIOS设置 18

重后BIOS. 19

更新BIOS. 19

软件描述 20

安装Windows 7 / 8.1 / 10 20

安装驱动 20

安装工具 20

安全信息

• 此包装中包含的组件有可能受到静电放电(ESD)损坏。请遵守以下注意事项，以确保成功组装计算机。

• 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。

• 拿起主板时请手持主板边缘，避免触及主板的敏感组件。

• 当拿取主板时，建议佩戴静电放电(ESD)腕带，以防止静电损坏其配置。如果ESD腕带无法使用，请在拿取主板前通过接触其它金属物体释放自身的静电。

• 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。
• 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。
• 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害到使用者。

在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。

• 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。

• 保留本用户指南以供将来参考。
  本主板须远离湿气。

• 在电源供应器连接到电源插座之前，请确保您的插座提供了电源供应器上额定相同的指定电压。

• 将电源线摆放在不会被人踩到的地方，不要在电源线上放置任何物品。
  须留意在主板上所有的警告标示。
  发生下列任一状况时,请将本主板交由维修人员检查：

有液体渗透至计算机内。
主板暴露于水气当中。
主板不工作，或您依照使用指南后仍无法让本主板工作。
主板会掉落且损坏。
主板有明显的破损痕迹。

• 切勿将主板放置于摄氏60度(华氏140度)以上的环境中,以免主板损坏。

规格
转下一页

CPU	支持 LGA1151 封装第六代/第七代 Intel® Core™ i3/i5/i7 处理器,和 Intel® Pentium® 以及 Celeron® 处理器
芯片组 Intel	® H270/B250 芯片组
内存	4个 DDR4 内存插槽,支持高达64GB ·第七代处理器支持 DDR4 2400/2133 MHz* ·第六代处理器支持 DDR4 2133 MHz* ·双通道内存架构 ·支持 Intel扩展内存配置文件(XMP)** *请参考 www.msi.com 网站,以了解有关于内存兼容的详细信息。 **在 XMP 模式下,DDR4 内存模块最高只能以2400 MHz搭载第七代处理器时运行并且以2133 MHz搭载第六代处理器时运行。
扩展插槽	1个 PCIe 3.0 x16 插槽(支持x16模式) 2个 PCIe 3.0 x1 插槽
板载显卡	1个HON端口,支持最大分辨率为4096x2160@24Hz,2560x1600@60Hz 1个DVI-D端口,支持最大分辨率为1920x1200@60Hz 1个VGA端口,支持最大分辨率为2048x1536@50Hz,2048x1280@60Hz,1920x1200@60Hz
存储	Intel® H270/B250 芯片组 6个 SATA 6Gb/s 端口 1个M.2接口(Key M) ·支持高达PCIe 3.0 x4和SATA 6Gb/s ·支持2242/2260/2280存储设备 Intel® OptaneTM 技术支持 H270 支持 RAID 0,RAID 1,RAID 5 和 RAID 10 为 SATA 存储设备
USB	Intel® H270/B250 芯片组 6个USB 3.1 Gen1 (SuperSpeed USB)端口(3个Type-A和1个Type-C后置面板端口,通过内部USB接口可使用2个端口) 6个USB 2.0 (High-speed USB)端口(2个后置面板端口,通过内部USB接口可使用4个端口)
音频	Realtek® ALC887 解码芯片 7.1-声道高清音频
LAN 1个 Realtek	® 8111H 千兆网络控制器

接上一页
转下一页

后置面板接口	1个PS/2键盘端口 1个PS/2鼠标端口 1个HDM端口 1个VGA端口 1个DVI-D端口 1个LAN(RJ45)端口 2个USB 2.0 Type-A端口 3个USB 3.1 Gen1 Type-A端口 1个USB 3.1 Gen1 Type-C端口 3个音频插孔
内部接口	1个24-pin ATX主电源接口 1个8-pin ATX 12V电源接口 6个SATA 6Gb/s接口 2个USB 2.0接口(额外支持4个USB 2.0端口) 1个USB 3.1 Gen1接口(额外支持2个USB 3.1 Gen1端口) 1个4-pin CPU风扇接口 2个4-pin系统风扇接口 1个前置面板音频接口 2个前置面板接口 1个TPM模组接口 1个机箱入侵检测接口 1个串行端头接口 1个并行端头接口 1个RGB LED接口 1个TBT接口 1个清除CMOS跳线
I/O控制器 NUVOTON NCT6795 控制器芯片
硬件监控	CPU/系统温度检测 CPU/系统风扇速率检测 CPU/系统风扇速率控制
尺寸规格	m-ATX尺寸规格 9.6英寸x9.0英寸[24.4厘米×22.8厘米]
BIOS功能	1个64Mb flash UEFI AMI BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.8 多国语言

接上一页

软件	●驱动程序●COMMAND CENTER●LIVE UPDATE 6 更新软件●快速启动●SUPER CHARGER●动态RGB LED炫光系统●虚拟内存盘●X-BOOST●MSI 智能工具●网络精灵●英特尔尊调试实用程序●Nord保障●Google 浏览器TM,Google 工具栏,Google 云端硬盘●CPU-Z MSI GAMING

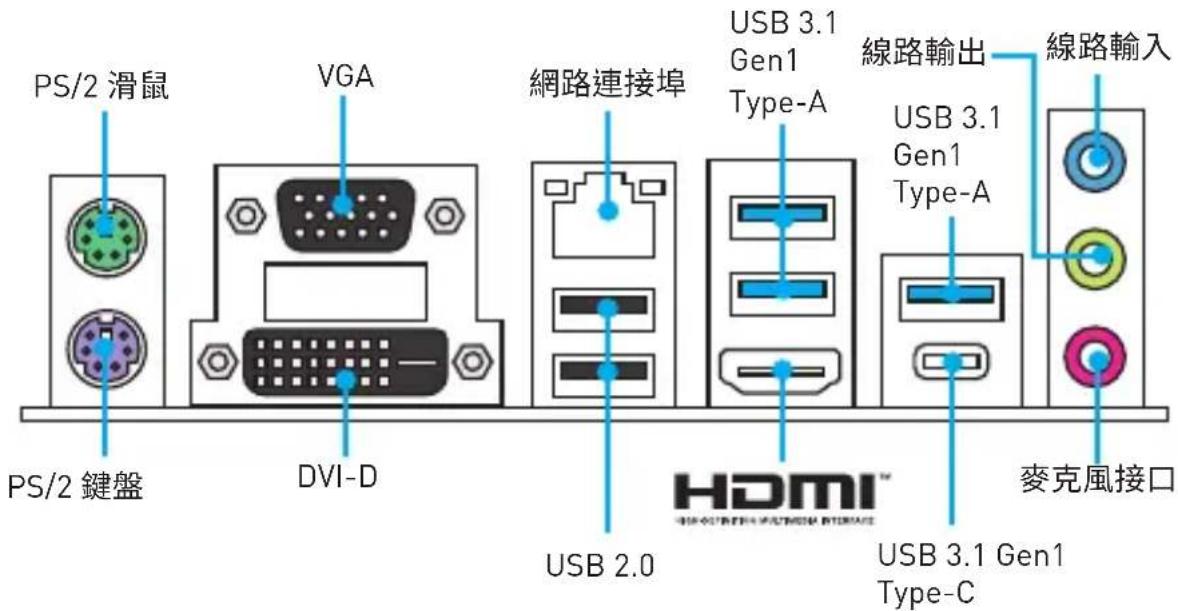

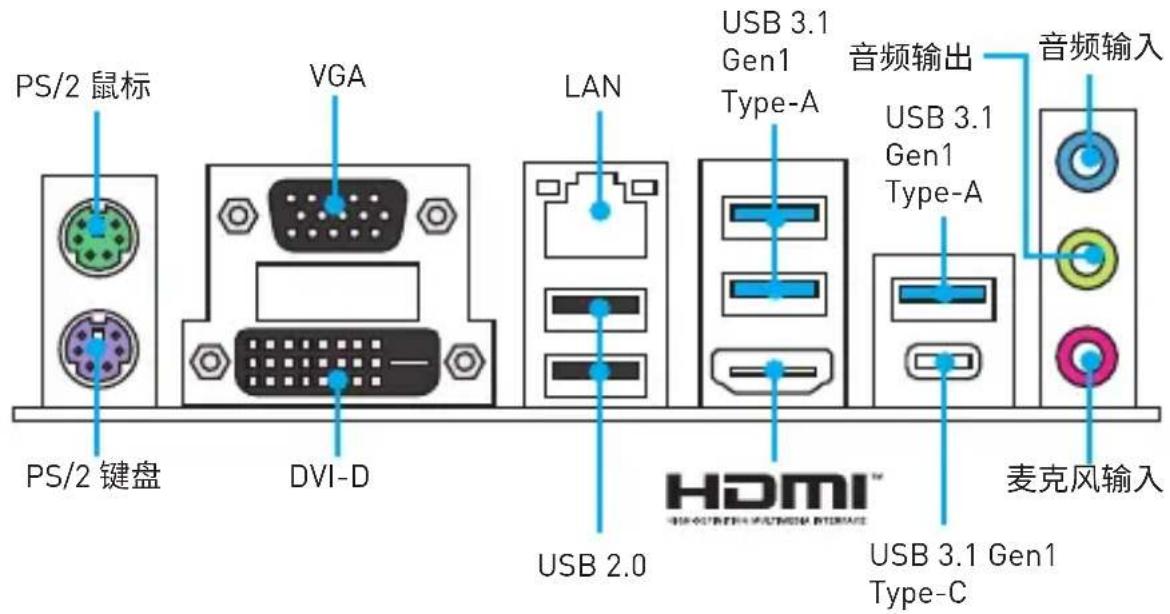

后置I/O面板

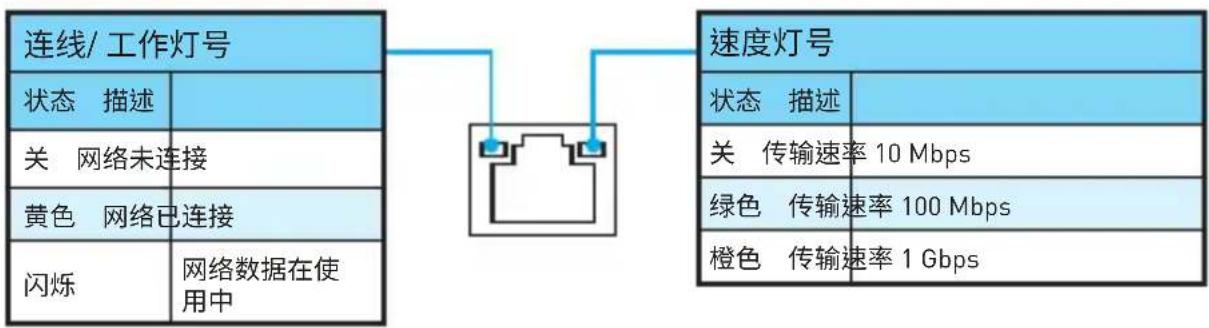

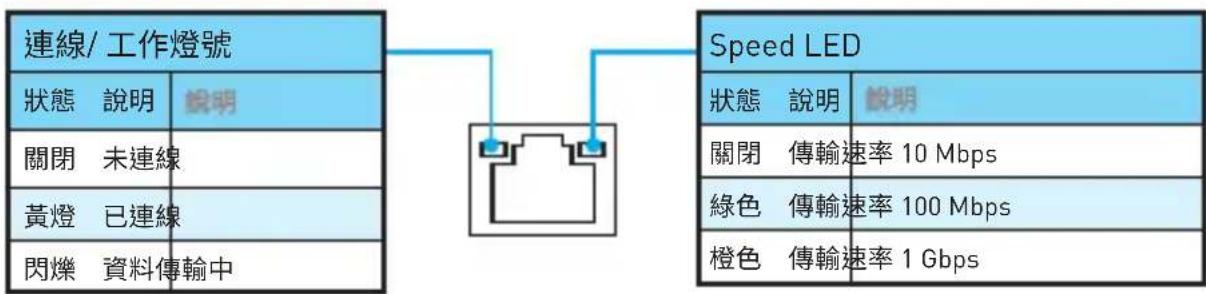

LAN端口LED状态表

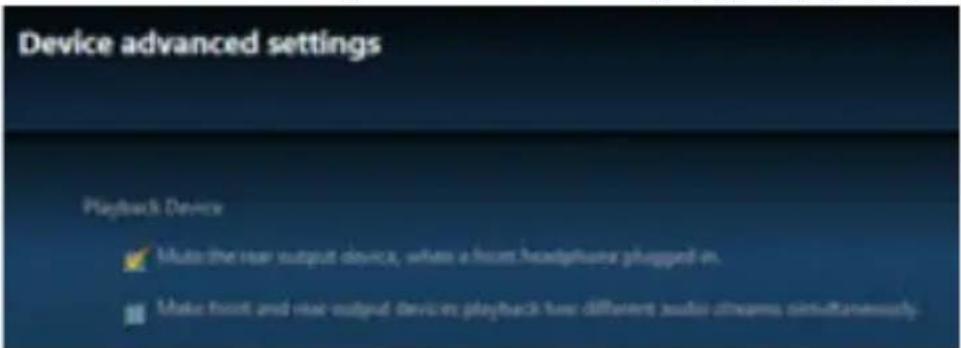

音频7.1-通道配置

若要配置7.1声道音频输出，您必须连接前置音频I/O模块JAUD1接口，并按照以下步骤操作。

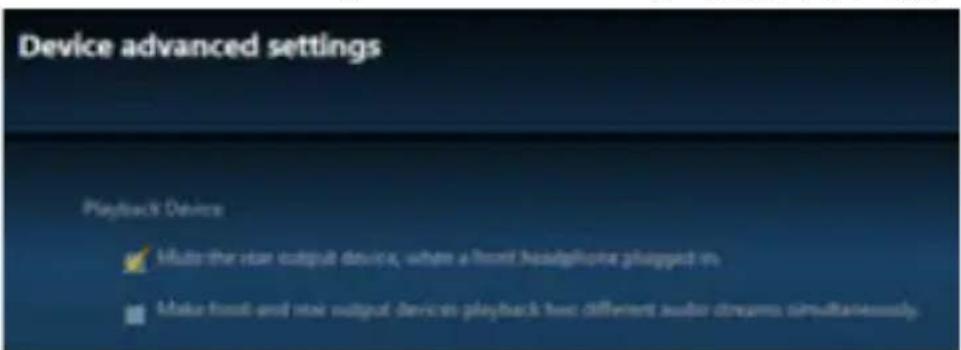

1. 单击Realtek HD Audio Manager > Advanced Settings 图标来打开下面的对话框。

1. 选择Mute the rear output device, when a front headphone plugged in（当前置耳机插好时，请选择静音后置输出设备。）
2. 请将扬声器插头插入后置及前置I/O面板上的音频插孔。当您插入设备至音频插孔时，会弹出对话窗口询问您当前连接的哪一个设备。

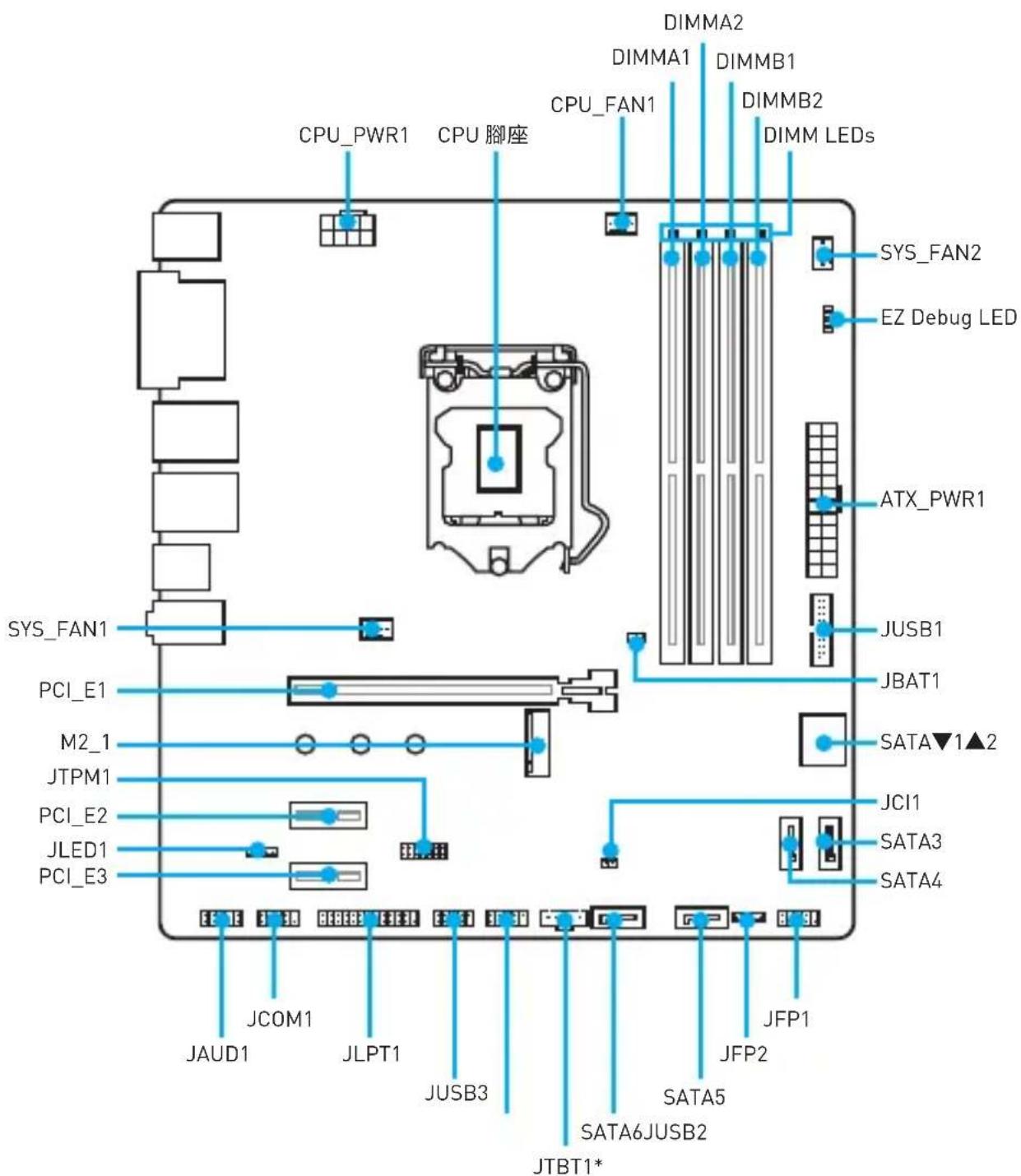

组件概述

*JTBT1用于连接一个特定的卡。

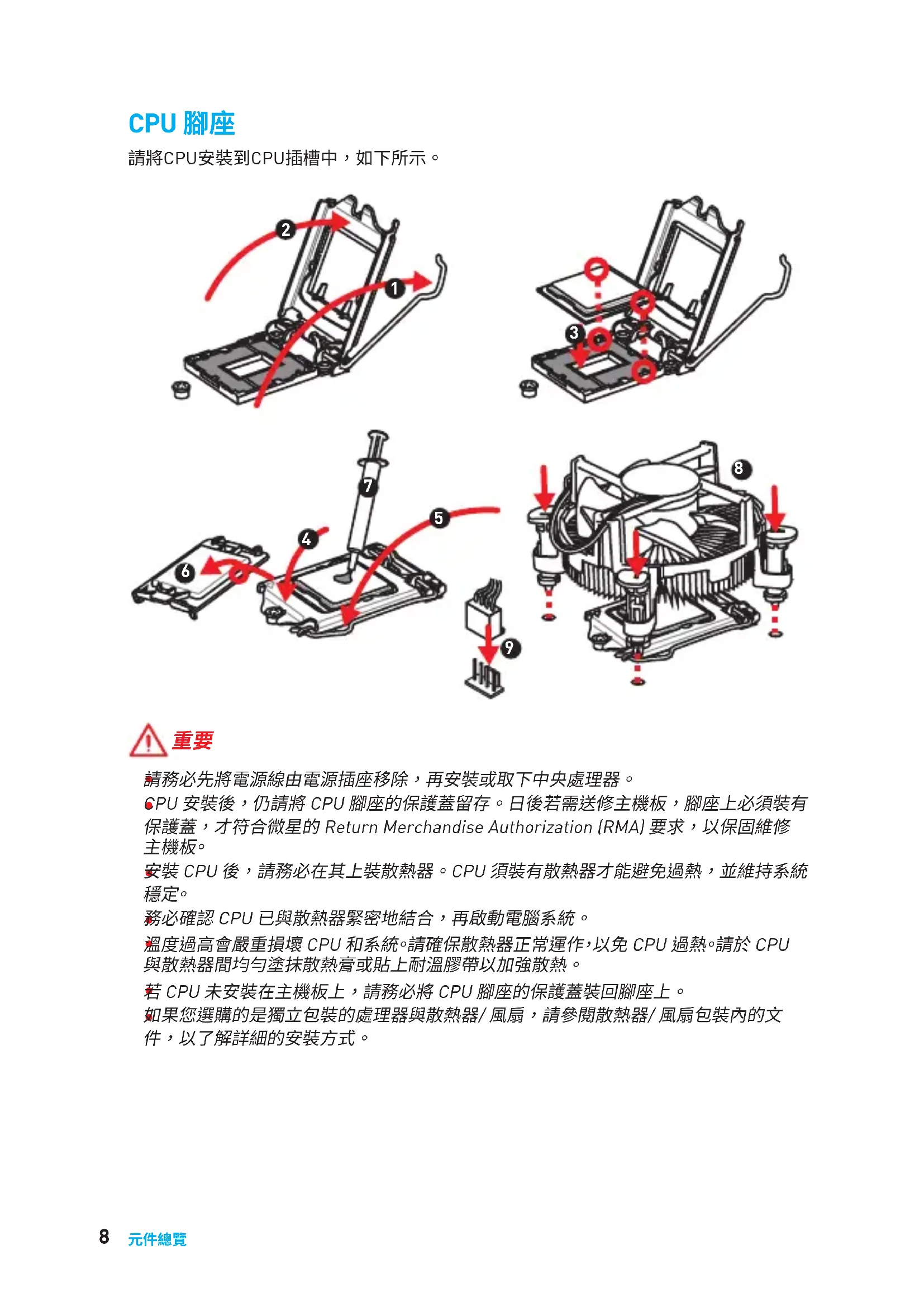

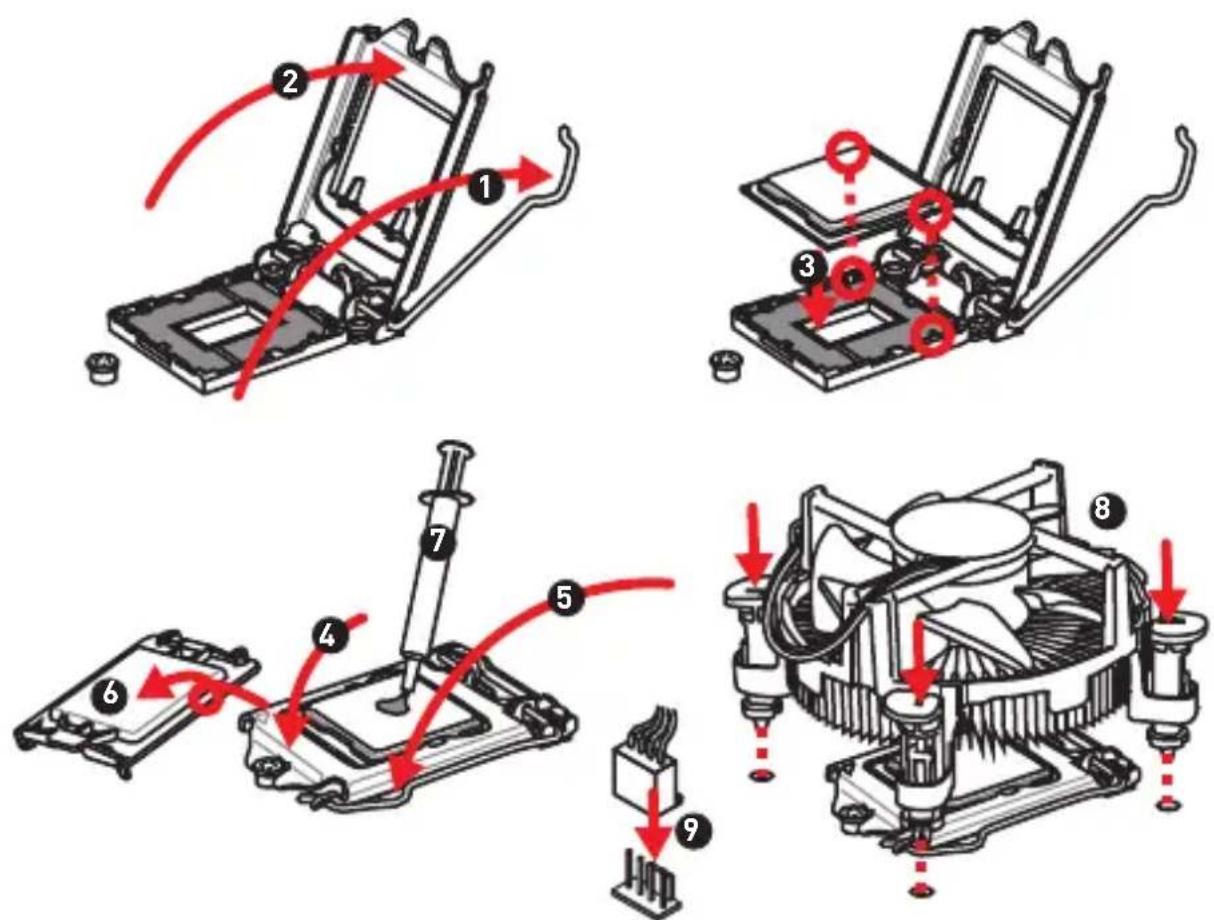

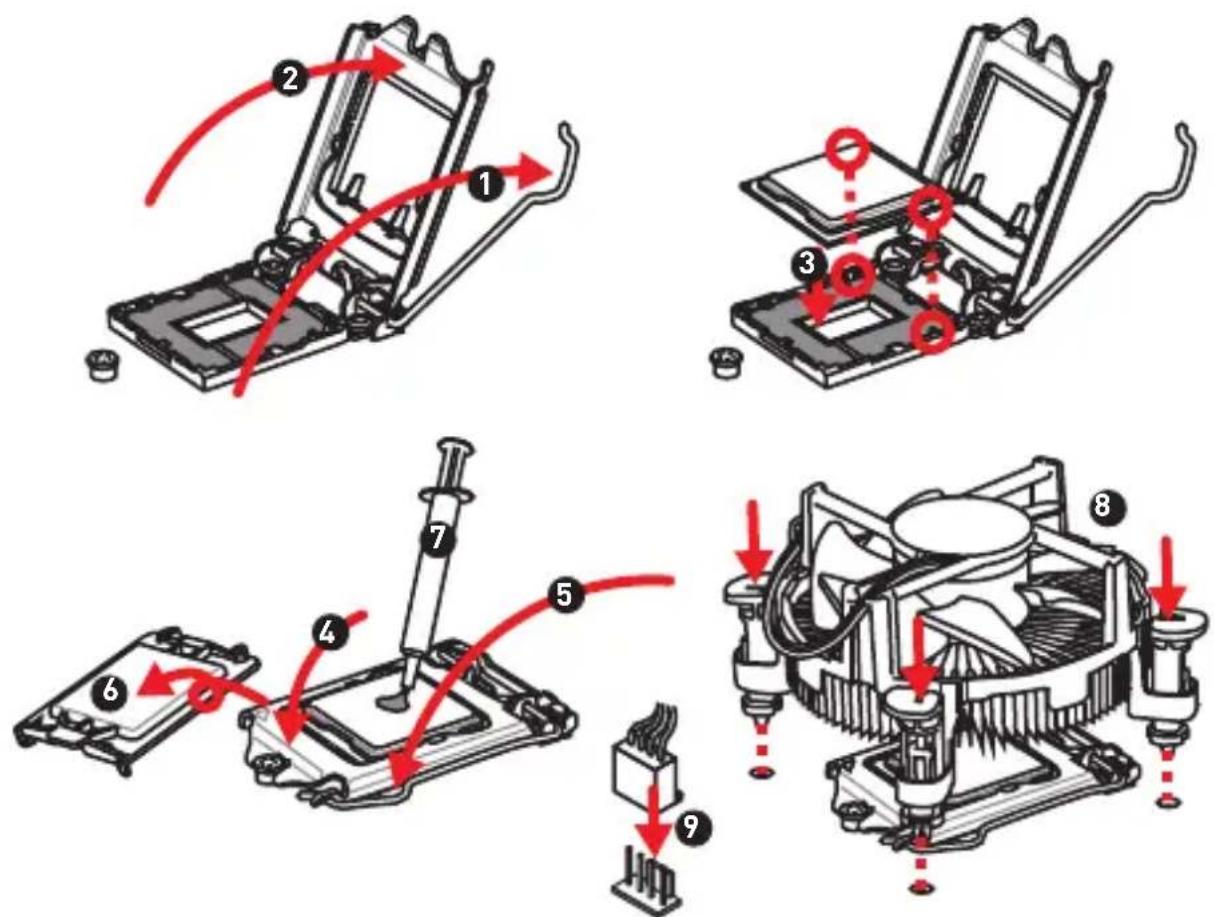

CPU底座

将CPU安装至CPU底座，请如下图示。

注意

安装或移除CPU前，请先关闭电源，并将电源线由插座上拔除。

安装完成处理器后请保留CPU保护盖。微星将要求授权的(RMA)在处理退货验证需要主板上附带CPU底座上的保护盖。

当您安装CPU时，请确认已安装好CPU风扇。对防止过热和维护系统的稳定性CPU风扇是非常必要的。

确认在系统启动前CPU风扇已经牢固的粘贴在CPU上。

温度过热会严重损害 CPU 和主板, 请务必确认所使用的降温风扇始终能够正常工作,保护 CPU 以免过热烧毁。确认, 您已在 CPU 和散热片之间抹了一层平滑的散热硅胶(或热胶带)以增加散热。

只要CPU尚未安装，请把塑料保护盖覆盖在CPU底座上，以避免底座针脚受损。

如果您购买了一个独立CPU的散热片/冷却器，详细安装请参考散热片/冷却器包装内的说明书。

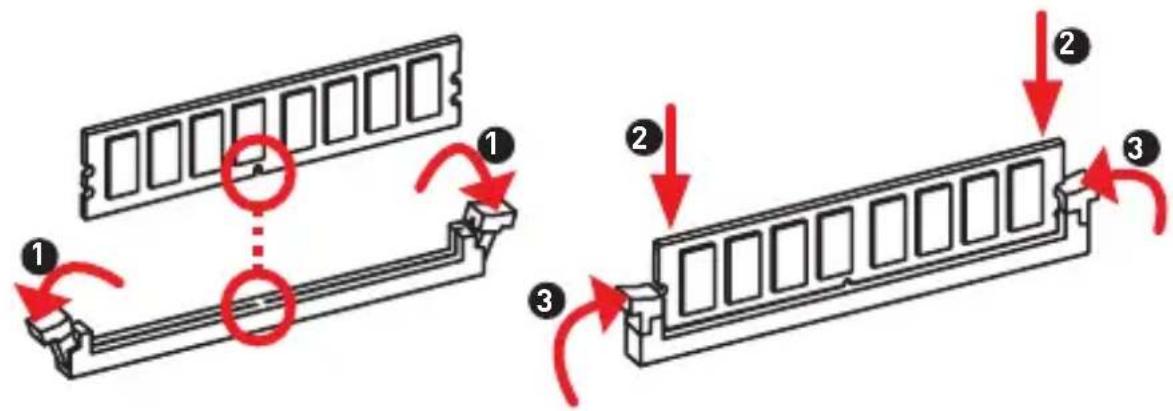

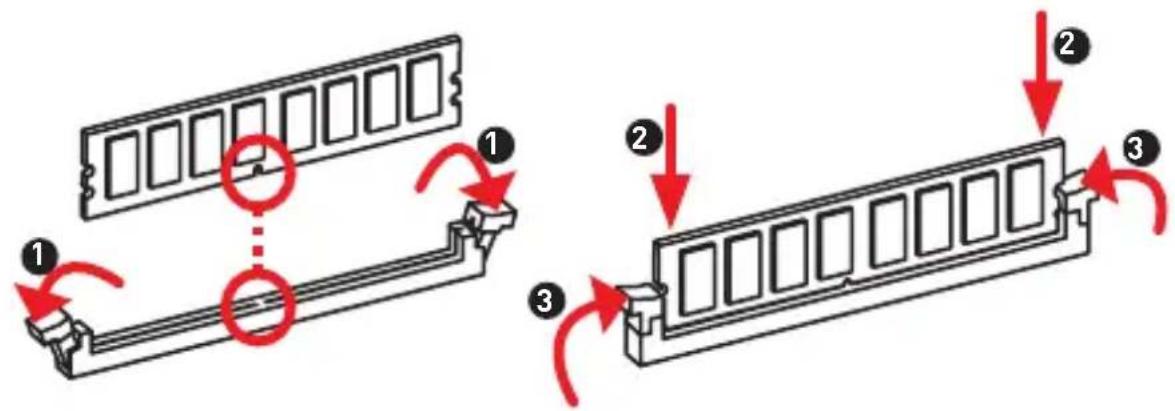

DIMM插槽

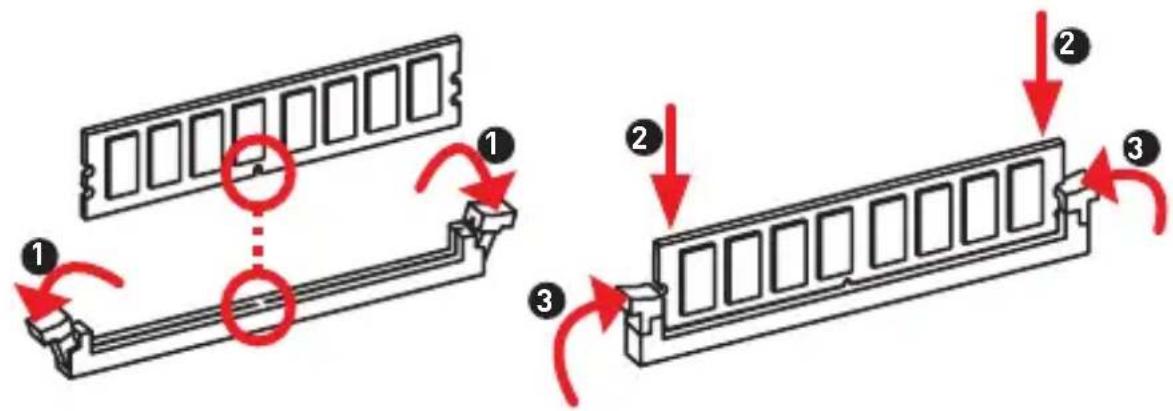

将安装内存模块插入至 DIMM 插槽，请如下图示。

注意

若要成功启动系统，安装内存模块时务必先由DIMMA2开始安装。

由于芯片组资源使用，内存可用的容量将会比安装的用量少一点。

请注意，由于32位Windows操作系统内存地址的限制，内存寻址的最大容量为4GB或更少。因此，如果您想安装超过4GB的内存在主板上，我们建议您安装64位的Windows操作系统。

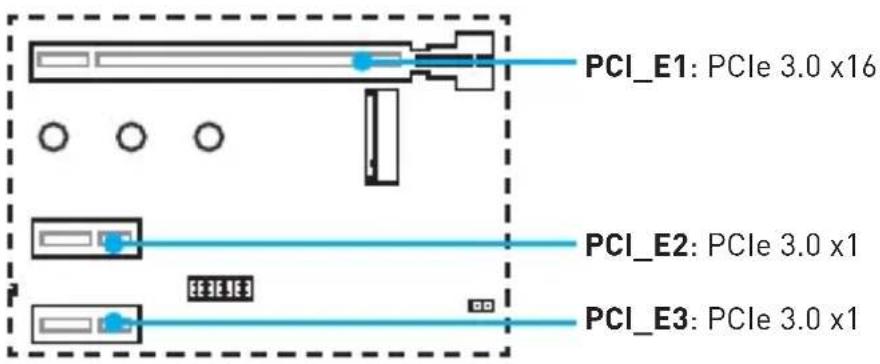

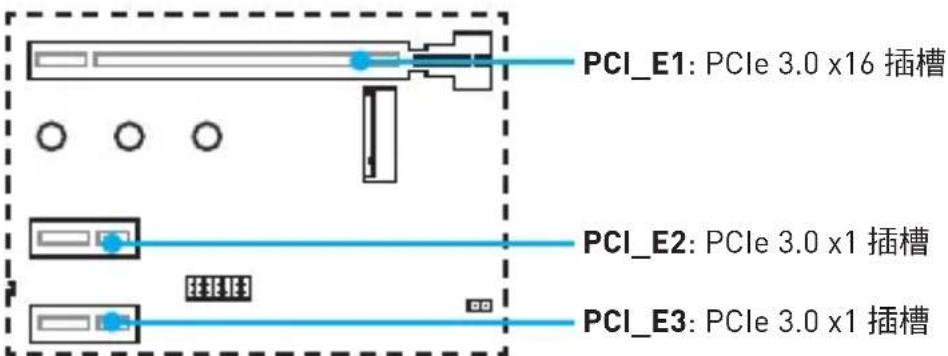

PCI_E1~3: PCIe 扩展插槽

注意

当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。

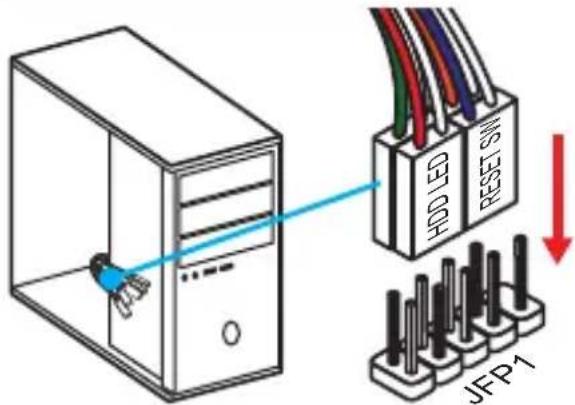

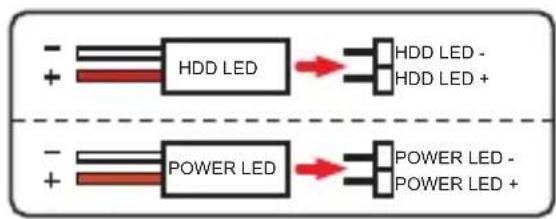

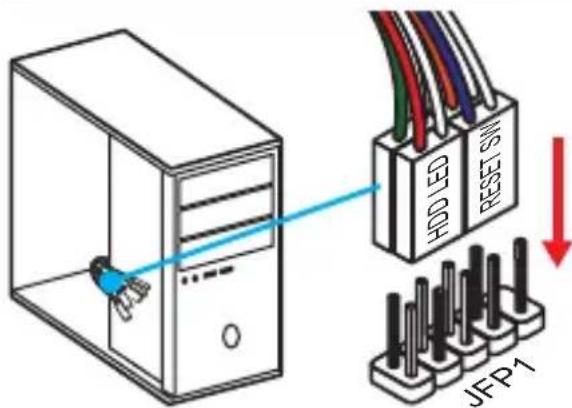

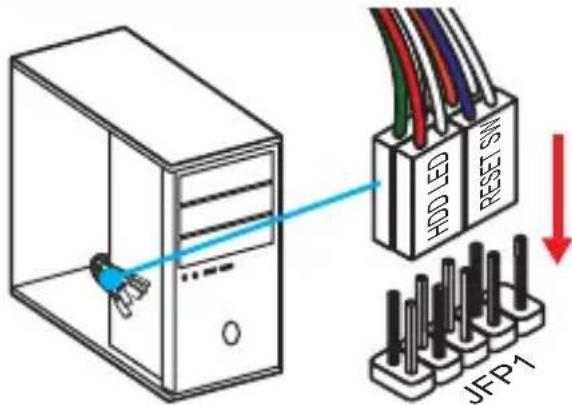

JFP1, JFP2: 前置面板接口

这些接口连接前置面板上的开关和LED灯。

JFP1 2 10 1 9	1 H	DD LED + 2 Power LED	+
	3 H	DD LED - 4 Power LED	-
	5 Reset Switch 6 Power Switch
	7 Reset Switch 8 Power Switch
	9 Reserved	10	No Pin

1 JFP2	1	Speaker -	2	Buzzer +
	3	Buzzer -	4	Speaker +

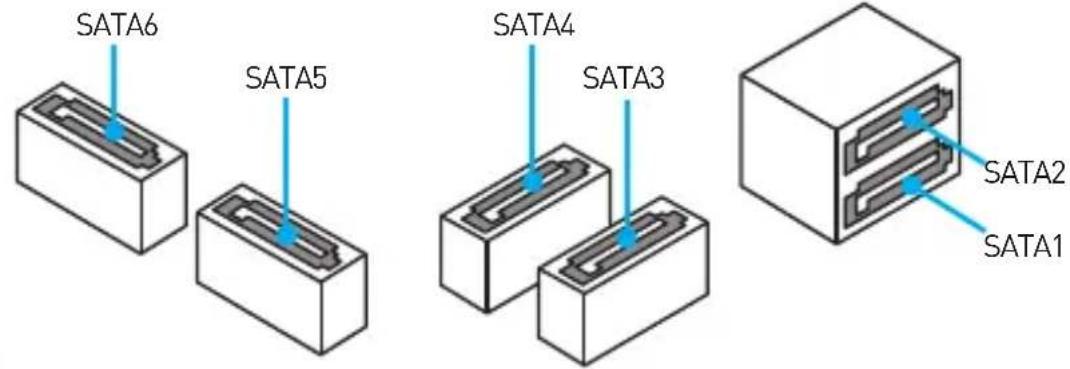

SATA1~6: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 界面接口。每个接口可以连接一个 SATA 设备。

注意

请勿将SATA数据线对折成90度。否则，传输过程中可能会出现数据丢失。

SATA线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

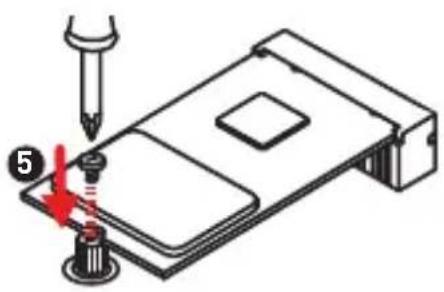

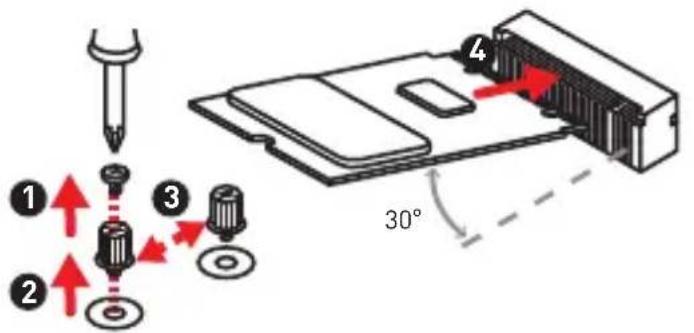

M2_1: M.2 接口 (Key M)

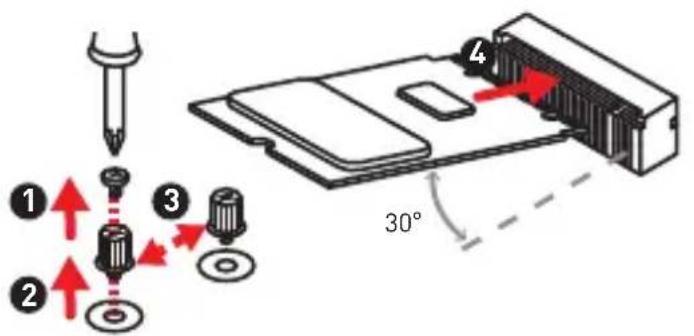

将安装M.2固态硬盘(SSD)插入至M.2接口，请如下图示。

注意

Intel®RST仅支持具有UEFI ROM的PCIe M.2固态硬盘，不支持Legacy ROM。

ATX_PWR1, CPU_PWR1: 电源接口

这些接口允许您连接一个ATX电源供应器。

12 24 1 13 ATX_PWR1	1 + 3.3V 13 +3.3V
	2 + 3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 + 12V 22 +5V
	11 + 12V 23 +5V
	12 + 3.3V 24 Ground

CPU_PWR1	1	Ground 5 +12V
	2	Ground 6 +12V
	3	Ground 7 +12V
	4	Ground 8 +12V

注意

确认所有接口都已正确的连接到ATX电源供应器上，以确保主板稳定的运行。

JUSB2~3: USB 2.0 接口

这些接口允许您连接前置面板上的USB2.0端口。

2 10 1 9	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7	Ground	8	Ground
	9 No Pin 10		NC

注意

• 请注意，VCC和接地针脚必须正确连接以避免可能的损坏。
• 为了将您的 iPad, iPhone 和 iPod 通过 USB 端口进行充电,请安装 MSI® SUPER CHARGER 实用程序。

此接口允许您连接前置面板上的USB3.1Gen1端口。

请注意，电源和接地针脚必须正确连接以避免可能的损坏。

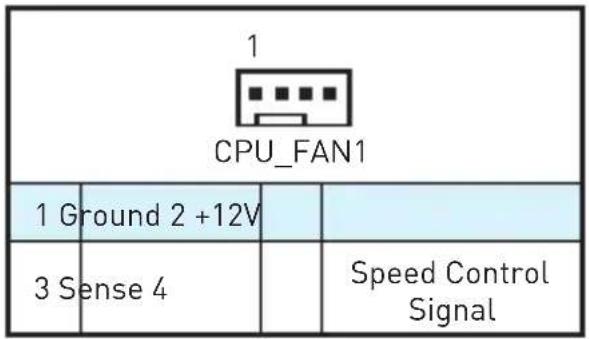

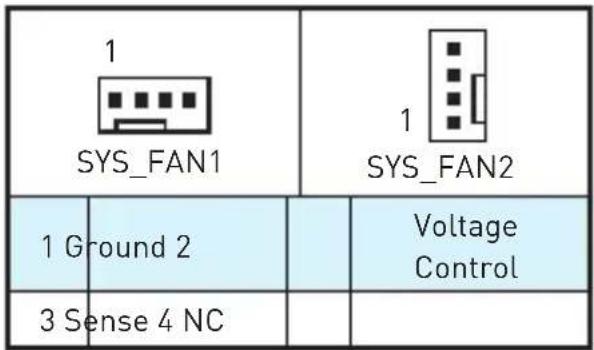

CPU_FAN1, SYS_FAN1~2: 风扇接口

风扇接口可分为PWM（脉冲宽度调制）模式和DC模式。PWM模式风扇接口使用速率控制信号提供恒定的12V输出和调节风扇速率。DC模式风扇接口通过改变电压控制风扇速率。因此，当您将一个3针脚(非-PWM)风扇插入到PWM模式风扇接口时，风扇速率将始终保持在 100% ，并且可能有噪声。

PWM模式风扇接口 DC模式风扇接口

CPU_FAN1
1	Ground 2 +12V
3	Sense 4		Speed Control Signal

1 SYS_FAN1		1 SYS_FAN2
1 G	round 2		Voltage Control
3 S	ense 4 NC

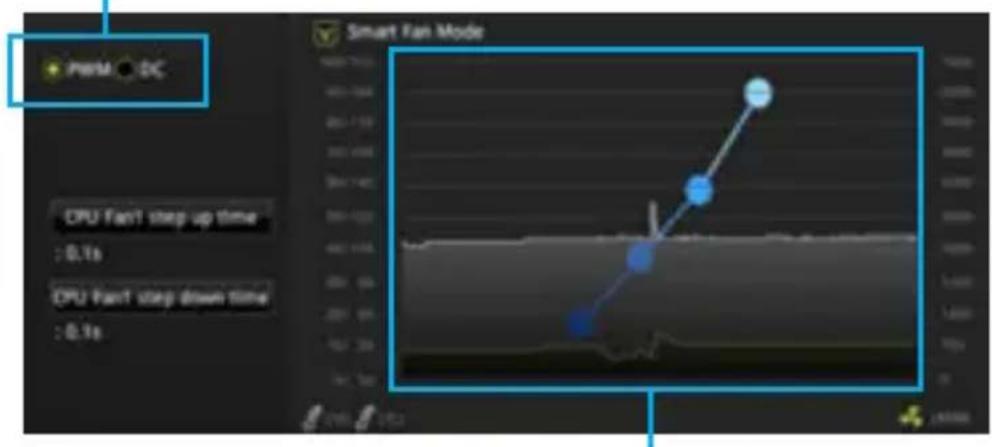

切换风扇模式和调整风扇速率

您可以在PWM模式和DC模式之间切换，并在BIOS > HARDWARE MONITOR中调整风扇速率。

选择PWM模式或DC模式

有风扇速率渐变梯度点，允许您以CPU的温度来调节风扇速率。

注意

确认在切换PWM/DC模式后，风扇工作正常。

JTPM1: TPM模组接口

此接口用来连接TPM(安全平台模组)模组。请参考TPM安全平台手册以获得更多细节和用法。

2 14 1 13	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11 LPC address & data pin3 12	Ground
	13	LPC Frame 14	Ground

JCI1: 机箱入侵检测接口

此接口允许您机箱入侵检测开关线相连。

正常

[默认]

触发机箱入侵检测情况下

使用机箱入侵检测器

1. JCI1 接口连接机箱上的机箱入侵检测开关/传感器。
2. 合上机箱盖。
3. 转到BIOS > Security > Chassis Intrusion Configuration。
4. 设置 Chassis Intrusion 为 Enabled。
5. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。
6. 当计算机开启时,一旦打开机箱盖,将会在屏幕上显示一个警告信息。

重设机箱入侵警告

1. 转到BIOS > Security > Chassis Intrusion Configuration。
2. 设置 Chassis Intrusion 为 Reset。
3. 按 F10 保存并退出,然后按 Enter 键选择 Yes。

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

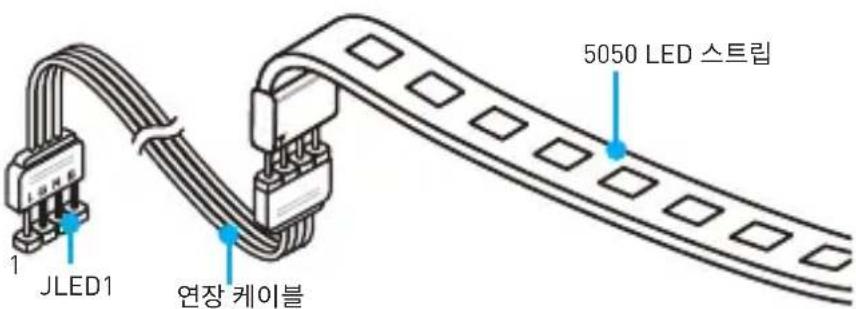

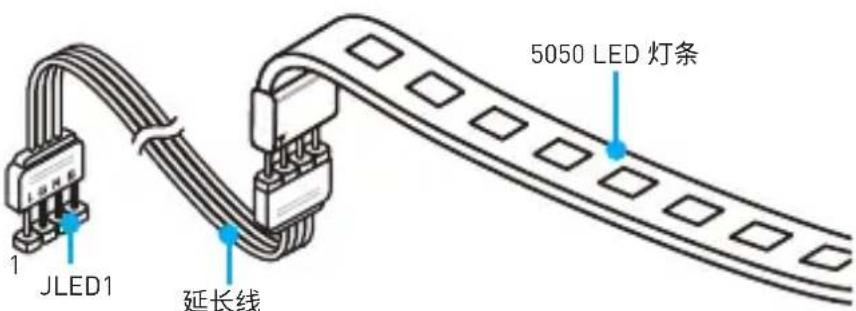

这些接口允许您连接 5050 RGB LED 灯条。

注意

此接口支持 5050 RGB 多彩 LED 灯条 (12V/G/R/B) 和最大额定功率 3A (12V)。请保持 LED 灯条短于 2 米,以防止灯光变暗。

在安装或拆卸RGBLED灯条时，请先关闭电源，并将电源线由插座上拔除。

请使用GAMINGAPP的LED效果进行调整，校准和控制LED灯，详情请参阅软件部分。

JBAT1: 清除 CMOS (重后 BIOS) 跳线

主板上有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

保留数据

[默认]

清除CMOS/

重启BIOS

重启BIOS为默认值

1. 关闭计算机电源，并拔下电源插头。
2. 使用跳线帽短让JBAT1短路持续约5-10秒。
3. 移除JBAT1上的跳线帽。
4. 插上电源插头并开启计算机电源。

板载LED灯

DIMMLED灯-显示内存模块安装。

PCIe x16插槽LED灯-显示PCIe x16插槽状态。[红色]-x16模式。

[白色] - X8, X4, X1 模式。

简易侦错LED灯

LED指示灯在主板中的状态。

CPU - 表示 CPU 无法检测或故障。
□DRAM-表示DRAM无法检测或故障。
VGA - 表示 GPU 无法检测或故障。
- BOOT - 表示启动设备无法检测或故障。

BIOS设置

在正常情况下，默认值设置为系统稳定提供最佳性能。您应该始终保持默认设置，以避免可能出现的系统损坏或无法开机，除非您熟悉BIOS设置。

为了获得更好的系统性能,BIOS项目描述不断更新。因此,这些描述可能有些稍微的不同,仅供参考。您也可以参考BIOS项目描述的帮助信息面板。

本章中的图片仅供参考，可能与您所购买的产品而有差异。

进入BIOS设置

请参考以下方法进入BIOS设置。

• 在开机程序中，当屏幕上出现Press DEL key to enter Setup Menu, F11 to enter Boot Menu信息，按下Delete键。

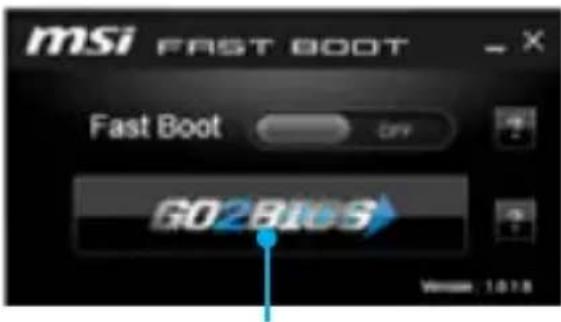

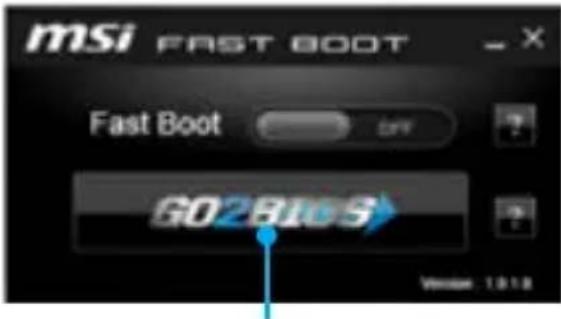

• 使用MSI FAST BOOT应用程序。点击G02BIOS按钮并选择OK。该系统将重新启动并直接进入BIOS设置。

点击G02BIOS

功能键

按键	功能	按键	功能
F1 主题帮助 F2 添加/删除一个最喜欢的项目
F3	进入 Favorites 客制化选单功能菜单	F4	进入 CPU 规格菜单
F5	进入 Memory-Z 菜单 F6 载入优化设置默认值
F7	高级模式和 EZ 模式之间切换	F8	载入超频参数
F9	保存超频参数	F10	保存更改并重新后*
F12	采取截图并将其保存到 USB 启动盘中(仅适用于 FAT/ FAT32 格式)。

• 当您按下 F10 时,会出现一个确认窗口,它提供了变更信息。请依您需求选择 Yes 或 No。

重启BIOS

您可能需要还原默认的BIOS设置来解决某些问题。有几种方法来重启BIOS：

• 转到BIOS,然后按F6载入优化设置默认值。
• 短路主板上的清除 CMOS 跳线。

注意

请参考清除CMOS跳线部分，以了解重启BIOS的相关信息。

更新BIOS

使用M-FLASH更新BIOS

更新前：

请从MSI的网站下载符合您主板型号的更新BIOS文件。然后将BIOS文件保存到U盘中。

更新BIOS：

1. 插入内有欲更新文件的 U 盘到计算机上。
2. 重新启动系统,然后在 POST 过程中按 Del 键进入 BIOS 设置。
3. 转到BIOS > M-FLASH > Select one file to update BIOS and ME, 选择一个BIOS文件执行BIOS更新过程。
4. 刷新 100% 完成后，系统将重启。

使用Live Update6更新软件更新BIOS

更新前：

请确认已安装LAN驱动程序以及正确设置因特网连接。

更新BIOS：

1. 安装并运行MSI LIVE UPDATE6更新软件。
2. 选择 Manual scan。
3. 点选MBBIOS选项并点击Scan按钮。
4. 选择MBBIOS和点击图标下载并安装更新的BIOS文件。
5. 单击 Next 选择 In Windows mode。然后再单击 Next 以及 Start 来开始更新 BIOS。
6. 刷新 100% 完成后，系统将自动重启。

软件描述

安装Windows®7/8.1/10

1. 启动计算机电源。
2. 将Windows®7/8.1/10光盘放入您的光驱中。

注意：由于芯片组的限制，在安装Windows7的过程中，不支持USB光驱以及U盘。您可以使用MSIMSmartTool安装Windows7。

1. 按下计算机上的 Restart 按钮。
2. 对于windows8.1/10,则跳过此步。对于Windows7,进入BIOS菜单Advanced>Windows OS Configuration >Windows 7 Installation以及设置为启用,然后保存更改并重启。

注意：当安装Windows7时，我们建议将您的USB键盘/USB鼠标插入到最左侧USB端口上。

1. 计算机POST[开机自我测试]过程中按F11键进入启动菜单。
2. 选择从菜单中启动光驱。
3. 当屏幕显示Press any key to boot from CD or DVD... 信息时按住任意键。
4. 按照屏幕上的指示操作安装 Windows® 7/8.1/10。

安装驱动

1. 启动您的计算机进入 Windows® 7/8.1/10。
2. 将 MSI^® 驱动光盘放入您的光驱中。
3. 安装界面将会自动出现，以及弹出一个对话框将列出所有必需的驱动程序。
4. 点击 Install 按钮。
5. 软件安装开始进行。完成安装后将提醒您重启。
6. 点击OK按钮完成安装。
7. 重新启动您的电脑。

安装工具

在安装工具前，您需要先完成驱动的安装。

1. 将MSI驱动光盘放入您的光驱中。
2. 安装界面将会自动出现。
3. 点击 Utilities 选项卡。
4. 选择您需要安装的工具。
5. 然后点击 Install 按钮。
6. 工具安装开始进行。完成安装后将提醒您重启。
7. 再点击 OK 按钮完成安装。
8. 重新启动您的电脑。

感謝您購買MSI®H270M PRO-VDH/B250M PRO-VDH主機板.本用戶指南提供有關電路板佈局，元件總覽，BIOS設置和軟體安裝的信息。

目錄

安全說明 2

主機板規格 3

背板I/0 6

網路連接埠LED燈狀態表 6

元件總览 7

CPU 腳座 ..... 8

記憶體插槽 9

PCI_E1~3:PCIe擴充插槽 9

JFP1,JFP2:系統面板接頭 10

SATA1~6:SATA 6Gb/s插孔

• 本包裝內所含的組件可能因靜電(ESD)受到損壞。請務必依循以下指示，以確保能成功組裝電腦。

• 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。

• 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。
• 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。
• 若未安裝主機板，請務必將其存放於靜電屏蔽的容器中或置於防靜電桌墊上。
  開機之前，請先確認主機板上方或機殼內，無任何鬆脫的螺絲或其他金屬組件。
• 安裝完成再開機，以免損壞組件或傷到使用者。以免損壞組件或傷到使用者。
• 若在安裝步驟中需要任何協助，請與通過認證的電腦工程師連繫。
• 在安裝或移除任何組件前，請務必先將電源供應器關閉，並將電源線由插座拔除。
  請妥善保存本使用手冊，以便日後參照。
  務必讓本主機板遠離潮濕與濕氣。
• 將電源供應器連接到插座前，請先確認電源插座供電之伏特數與電源供應器標示的數值相同。
• 請將電源線綴放置於不會受到踩踏的位置，並請不要將任何物體擺放於電源線綴之上。
• 請務必留意主機板所發出的任何警語或警示。
• 若發生以下任何情況，請將主機板送交服務人員進行檢查：

液體滲入電腦。
主機板暴露於潮濕環境。
主機板運作異常，或無法依使用手冊讓主機板回復正常運作。
主機板摔落且受損。
主機板出現明顯破損。

• 請勿將本主機板放置於 60^ C [140°F] 以上的環境, 否則主機板可能損壞。

主機板規格

接下頁

支援處理器	支援第6代/第7代Intel®Core™ i3/i5/i7 處理器,以及腳位LGA1151的Intel®Pentium®和Celeron®處理器
晶片組 Intel	®H270/B250 晶片組
支援記憶體	·4個DDR4記憶體插槽,最高支援總容量64GB ·第7代處理器支援DDR4 2400/2133 MHz* ·第6代處理器支援DDR4 2133 MHz* 雙通道記憶體架構 ·支援IntelExtreme Memory Profile [XMP]** *欲知記憶體最新訊息,請上http://www.msi.com** **在XMP模式下,DDR4記憶體模組最高只能以2400 MHz在第7代處理器上運行,並且最高只能以2133 MHz在第6代處理器上運行。
擴充插槽	·1個PCIe 3.0 x16插槽(支援x16模式) ·2個PCIe 3.0 x1插槽
板載顯卡	·1個HDM連接埠,支援最大分辨率為4096x2160@24Hz,2560x1600@60Hz ·1個DVI-D連接埠,支援最大分辨率為1920x1200@60Hz ·1個VGA連接埠,支援最大分辨率為2048x1536@50Hz,2048x1280@60Hz,1920x1200@60Hz
儲存	Intel®H270/B250 晶片組 ·6個SATA 6Gb/s連接埠 ·1個M.2插槽(Key M) ·最高支援PCIe 3.0 x4及SATA 6Gb/s ·支援2242/2260/2280規格 ·支援IIntePtane™技術 ·H270支持SATA 存儲設備RAID 0,RAID 1,RAID 5和RAID 10
USB連接埠	Intel®H270/B250 晶片組 ·6個USB 3.1 Gen1 (SuperSpeed USB)連接埠(3 Type-A和1Type-C連接埠位於背板,2個透過板載USB接頭提供) ·6個USB 2.0 (High-speed USB)連接埠(2個位於背板,4個透過板載USB接頭提供)
音效	·RealtekALC887解碼晶片 ·7.1聲道高音質音效
網路 1個Realtek	®8111H Gigabit 网路控制器

承上頁
接下頁

背板接頭	·1個PS/2鍵盤連接埠 ·1個PS/2滑鼠連接埠 ·1個HDM連接埠 ·1個VGA連接埠 ·1個DVI-D連接埠 ·1個LAN(RJ45)連接埠 ·2個USB 2.0 Type-A連接埠 ·3個USB 3.1 Gen1 Type-A連接埠 ·1個USB 3.1 Gen1 Type-C連接埠 ·3個無氧銅音效接頭
內建接頭	·1個24-pin ATX主電源接頭 ·1個8-pin ATX 12V電源接頭 ·6個SATA 6Gb/s接頭 ·2個USB 2.0接頭(可另支援4個USB 2.0連接埠) ·1個USB 3.1 Gen1接頭(可另支援2個USB 3.1 Gen1連接埠) ·1個4-pin CPU風扇接頭 ·2個4-pin系統風扇接頭 ·1個面板音效接頭 ·2個系統面板接頭 ·1個TPM模組接頭 ·1個機殼開啟接頭 ·1個序列埠 ·1個平行埠 ·1個RGB LED燈接頭 ·1個TBT燈接頭 ·1個清除CMOS功能跳線
I/O控制器 NUVO-ON NCT6795 控制晶片
硬體監控	·處理器/系統溫度偵測 ·處理器/系統風扇速度偵測 ·處理器/系統風扇速度控制
尺寸	·m-ATX ·9.6×9.0英吋(24.4×22.8公分)
BIOS功能	·1個64Mb記憶體 ·UEFI AMI BIOS ·ACPI 5.0, PnP 1.0a, SM BIOS 2.8 ·多國語

承上頁

軟體	• 驅動程式 • COMMAND CENTER • LIVE UPDATE 6 • FAST BOOT • SUPER CHARGER • MYSTIC LIGHT • RAMDISK 記憶體虛擬磁碟 • X-BOOST • MSI SMART TOOL • NETWORK GENIE • InteExtreme Tuning Utility • NortonSecurity • Google Chrome™、Google 工具列、Google 雪端硬碟 • CPU-Z MSI GAMING

背板I/O

網路連接埠LED燈狀態表

音频7.1聲道配置

要配置7.1聲道音頻，必須將前置音頻I/O模組連接到JAUD1接頭，然後按照以下步驟操作。

1.點擊Realtek HD Audio Manager > Advanced Settings，打開下面的對話框。

1. 插入前置耳機時請選擇靜音後置輸出設備。
2. 將揚聲器插入後置和前置I/O面板上的音頻插孔。當您通過音頻插孔插入設備時，會彈出一個對話窗口，訪問您當前連接的設備。

元件總覽

* JBT1用於安裝特定擴充卡。

CPU 腳座

請將CPU安裝到CPU插槽中，如下所示。

重要

請務必先將電源線由電源插座移除，再安裝或取下中央處理器。

CPU 安裝後，仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板，腳座上必須裝有保護蓋，才符合微星的 Return Merchandise Authorization (RMA) 要求，以保固維修主機板。

安裝CPU後，請務必在其上裝散熱器。CPU須裝有散熱器才能避免過熱，並維持系統穩定。

務必確認CPU已與散熱器緊密地結合，再啟動電腦系統。

溫度過高會嚴重損壞CPU和系統。請確保散熱器正常運作，以免CPU過熱。請於CPU與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。

若CPU未安裝在主機板上，請務必將CPU腳座的保護蓋裝回腳座上。

如果您選購的是獨立包裝的處理器與散熱器/風扇，請參閱散熱器/風扇包裝內的文件，以了解詳細的安裝方式。

記憶體插槽

請按照下圖所示將記憶體模組安裝到 DIMM 插槽中。

重要

安裝記憶體時，請務必由DIMMA2插槽開始安裝。

因晶片資源的配置，可用的記憶體容量將略少於您安裝至主機板上的記憶體總容量。請注意：在32位元的Windows作業系統中，因記憶體位址限制，可設定位址的最大記憶體模組為4GB以下；因此，如果您要在本主機板上安裝4GB以上的記憶體，建議安裝64位元的Windows作業系統。

PCI_E1~3：PCIe 擴充插槽

重要

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，檢查使用擴充卡所需變更的軟硬體設定。

JFP1, JFP2:系統面板接頭

這些接頭用於連接前面板的開關和LED指示燈。

JFP1 2 10 1 9	1 H	DD LED + 2 Power LED	+
	3 H	DD LED - 4 Power LED	-
	5	Reset Switch 6	Power Switch
	7	Reset Switch 8	Power Switch
	9	Reserved	10	No Pin

1 JFP2	1	Speaker -	2	Buzzer +
	3	Buzzer -	4	Speaker +

SATA1~6：SATA 6Gb/s插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

重要

• SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。

SATA排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

M2_1:M.2插槽(Key M)

請將M.2固態硬碟(SSD)安裝到M.2插槽中，如下所示。

Intel®RST僅支援PCIe M.2 SSD搭配UEFI ROM，並不支援Legacy ROM。

請確認所有電源排線，皆已穩固連接到適當的ATX電源供應器，確保主機板穩定操作。

JUSB2~3:USB 2.0 接頭

這些接頭用於連接前面板的USB2.0連接埠。

2 10 1 9	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7	Ground	8	Ground
	9 No Pin 10		NC

重要

• 請注意，電源和接地針腳必須正確連接，以免造成組件受損。
• 如要以此 USB 連接埠對 iPad、iPhone 及 iPod 充電,請安裝 MSI® SUPER CHARGER 工具軟體。

這些接頭用於連接前面板的 USB 3.1 Gen1 連接埠。

請注意，電源和接地針腳必須正確連接，以免造成組件受損。

CPU_FAN1, SYS_FAN1~2: 風扇電源接頭

風扇電源接頭可分為脈寬調變(PWM)模式和DC模式。PWM模式風扇插孔提供恆定12V輸出，並可透過速度控制訊號調整風扇速度。電壓模式插孔會變更電壓，藉此控制風扇速度。因此若您將3針腳(非PWM)風扇插入到PWM模式風扇插孔，風扇速度會維持在 100% ，噪音會比較明顯。

PWM模式風扇電源接頭 DC模式風扇電源接頭

控制和调整風扇速度

您可以在PWM模式和DC模式之間切換，前往BIOS > HARDWARE MONITOR 調整風扇速度。

選擇PWM模式或DC模式

風扇速度的漸變點，可以讓您根據CPU溫度調整風扇速度。

重要

切換到PWM/DC模式後，請確保風扇工作正常。

JTPM1：TPM模組接頭

此接頭用於連接可信賴平台模組(TPM)。請參閱TPM安全平台手冊瞭解更多詳情。

2 14 1 13	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11	LPC address & data pin3 12	Ground
	13	LPC Frame 14	Ground

JCI1：機殼開啟接頭

此接頭可連接機殼開啟開關排線。

一般

[預設值]

觸動機殼開啟事件

使用機殼開啟偵測器

1.連接JCI1插孔和機殼上的機殼開啟開關/感測器。
2. 關閉機殼蓋。
3. 前往BIOS > Security > Chassis Intrusion Configuration.
4. 將 Chassis Intrusion 設定為 Enabled。
5. 按下 F10 儲存並離開，然後按 Enter 键選擇 Yes。
6. 若機殼蓋再次開啟，電腦啟動後畫面上會出現警告訊息。

重設機殼開啟警告

1. 前往BIOS > Security > Chassis Intrusion Configuration.
2. 將 Chassis Intrusion 設定為 Reset。
3. 按下 F10 儲存並離開，然後按下 Enter 键選擇 Yes。

JAUD1：前置音效插孔

本插孔用於連接前面板的音訊插孔。

本接頭支援5050 RGB多色LED條（[12V/G/R/B]，最大額定功率為3A(12V)。請保持LED燈條短於2米，以防止調光。

安装或拔除RGBLED燈條前，請先關掉電源供應器，並將電源線由插座移除。

請用 GAMING APP 的 LED Effect 調整、校正、控制 LED 燥。詳細信息，請參閱軟體部分。

主機板內建CMOS記憶體，是利用主機板上的外接電池來保留系統設定。CMOS RAM可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請將跳線設為清除CMOS記憶體。

保留資料

[預設值]

清除CMOS/

重置BIOS

重設BIOS至預設值

1. 關閉電腦電源並拔除電源線。
2. 使用跳接器蓋讓JBAT1短路持續約5-10秒。
3. 將跳接器蓋從JBAT1上取出。
4. 插入電源線並開啟電腦電源。

板载LED指示燈

DIMM LEDs - 顯示已安裝記憶體模組。

PCIe x16 slot LED - 顯示PCIe x16插槽狀態.[紅色]-x16模式。

[白色] -X8, X4, X1 模式。

EZ Debug LED：除錯LED指示燈

這些LED指示燈會顯示主板的狀態。

CPU - 表示未檢測到 CPU 或已故障。
□DRAM-表示未檢測到DRAM或已故障。
VGA - 表示未檢測到 VAG 或已故障。
- BOOT - 表示未檢測到啟動設備或已故障。

BIOS 設定

預設值提供最佳效能，可在一般情況下達到系統穩定度。除非您熟悉BIOS設定，否則請務必使用預設值，以免系統受損或開機失敗。

重要

BIOS項目會持續更新達到更優異的系統效能。因此，說明內容可能會與最新的BIOS稍微不同，因此僅供參考。您亦可參閱HELP取得BIOS項目說明。

本節的圖片僅供參考，可能與您所購買的產品有所不同。

進入BIOS設定

請參考以下方法，進入BIOS設定畫面。

• 開機過程中畫面出現按 DEL 鍵進入設置菜單，按 F11 進入 Boot Menu 記息，按 Delete 鍵進入設定功能表。
• 使用MSI FAST BOOT 應用程式。按一下 GO2BIOS 按鈕然後選擇確認。系統會重新開機，直接進入BIOS設定畫面。

點擊 G02BIOS

功能键

功能	功能	按 鍵	功能
F1 一般說明 F2 添加/刪除收藏項
F3 進入我的最愛功能表 F4 進入 CPU 規格功能表
F5 進入 Memory-Z 功能表 F6 載入最佳化預設值
F7	在高級模式和 EZ 模式之間切換	F8	載入超頻設定檔
F9	儲存超頻設定檔	F10	儲存變更與重設*
F12	拍攝屏幕截圖並將其保存到 USB 隨身碟 (僅 FAT / FAT32 格式)。

• 按下 F10 後,會出現確認視窗提供修改資訊。選擇是或否確認。

重設BIOS

某些情況下，您可能會需要將BIOS復原為出廠預設值，以解決部份特定問題。有多種方法可重設BIOS：

• 前往BIOS，然後按F6載入最佳化預設值。
• 將主機板上的清除CMOS功能跳線短路。

重要

請參閱清除CMOS跳線部分以重置BIOS。

更新BIOS

以M-FLASH更新BIOS

更新前：

請從MSI網站下載符合您主機板型號的最新BIOS檔案。然後將BIOS檔案存到USB隨身碟。

更新BIOS：

1. 將內含更新檔的 USB 隨身碟插入電腦。
2. 重新啟動系統，然後在 POST 期間按下 Del 鍵，進入 BIOS 設置。
3. 前往BIOS > M-FLASH > Select one file to update BIOS and ME，選取BIOS 檔案，進行BIOS更新。
4. 刷新進度 100% 完成後，系統會自動重新啟動。

以Live Update6更新BIOS

更新前：

確保已經安裝網路驅動程式，且已正確設定網際網路連線。

更新BIOS：

1. 安裝並開啟MSI LIVE UPDATE 6。
   2.選取手動掃描。
2. 勾選MBBIOS核取方塊，然後按一下Scan(掃描)按鈕。
   4.選取MBBIOS然後按一下圖示，下載並安裝最新的BIOS檔案。
3. 按一下 Next (下一步), 然後選擇 In Windows mode。接著按 Next (下一步) 及 Start (開始), 就會開始更新 BIOS。
4. 刷新進度 100% 完成後，系統會自動重新啟動。

軟體說明

安装Windows®7/8.1/10

1. 敓動電腦。

2. 將 Windows® 7/8.1/10 光碟置入光碟機。

註：因晶片組限制，在Windows®7安裝過程期間不支援USB光碟機與USB隨身碟。你可以使用MSIMSmartTool安裝Windows®7。

1. 按電腦機殼上的重新啟動按 鍥。
2. 若是 Windows 8.1/10,請略過此步驟。若使用 Windows®7，請進入BIOS選單

Advanced > Windows OS Configuration > Windows 7 Installation，並設定項目將其啟用、儲存變更，然後重新啟動。

註：建議您在安裝 Windows® 7 時,將 USB 鍵盤 / USB 滑鼠插入到最左邊的 USB 连接埠。

1. 在電腦開機自我測試 (POST) 期間, 按 F11 鍵進入開機功能表。
2. 在開機功能表中選擇光碟機。
   7.畫面顯示Press any key to boot from CD or DVD...訊息時按任意鍵。
3. 依照畫面指示，安裝Windows®7/8.1/10。

安装驅動程式

1.啟動電腦進入Windows®7/8.1/10。
2. 將MSI®驅動程式光碟置入光碟機。
3. 安裝程式會自動出現，然後尋找並列出所有必要的驅動程式。
4. 按一下安裝按 鍥。
5. 接著會開始進行軟體安裝，完成會要求您重新啟動電腦。
6. 按一下確定按鈕完成。
7. 重新啟動電腦。

安装公用程式

安裝公用程式前，務必完成驅動程式安裝。

1. 將MSI®驅動程式光碟置入到光碟機。
2. 安裝程式會自動出現。
3. 按一下公用程式標籤。
   4.選擇您要安裝的公用程式。
4. 按一下安裝按 鍥。
5. 接著會開始進行公用程式安裝，完成會要求您重新啟動電腦。
6. 按一下確定按鈕完成。
7. 重新啟動電腦。

ごの度はMSI® H270M PRO-VDH/ B250M PRO-VDHマzf一求

一卜をお買い上はたが、誠にありがとご

CPU_FAN1、SYS_FAN1~2: 菲尔蒙特·拉

化一的LEDiJ-一士一卡一P一的S一T为表示了。

下記の何か的方法でBIOSSETTAP画面に入る这句话を

• BIOSSETTAP画面F6>一押toptimized defaults口一
• 麦活下去上的KUIMOSJANBA

注意

本表格依据 SJ/T 11364 的规定编制。

0: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求，但所有部件都符合欧盟RoHS要求。

• 印刷电路板组件：包括印刷电路板及其构成的零部件。

**电池本体上如有环保使用期限标识，以本体标识为主。

■上述有毒有害物质或元素清单会依型号之部件差异而有所增减。
■產品部件本体上如有环保使用期限标识，以本体标识为主。
