B250M PROVDH - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	B250M PROVDH
Formfaktor	micro-ATX
Abmessungen	244 x 228 mm (9,6 x 9,0 Zoll)
Prozessorsockel	LGA1151
Chipsatz	Intel® B250
Unterstützte Prozessoren	Intel® Core™ i3/i5/i7, Pentium®, Celeron® (6./7. Generation)
Speichertyp	DDR4
Anzahl Speichersteckplätze	4
Maximale Speicherkapazität	64 GB
Unterstützte Speicherfrequenzen	DDR4 2400/2133 MHz
PCIe-Steckplätze	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
SATA-Speicher	6 x SATA 6 Gb/s
M.2-Steckplatz	1 x M.2 (PCIe 3.0 x4 / SATA 6 Gb/s)
USB-Anschlüsse (Rückseite)	2 x USB 2.0, 3 x USB 3.1 Gen1 Type-A, 1 x USB 3.1 Gen1 Type-C
USB-Anschlüsse (intern)	2 x USB 2.0 (4 Ports über Header), 1 x USB 3.1 Gen1 (2 Ports)
Audio	Realtek ALC887, 7.1 Kanäle
LAN	Realtek 8111H Gigabit Ethernet
Stromanschlüsse	1 x ATX 24-Pin, 1 x ATX 8-Pin
Lüfteranschlüsse	1 x CPU-Lüfter (4-Pin), 2 x Gehäuselüfter (4-Pin)
Andere interne Anschlüsse	TPM, Gehäuseöffnungserkennung, serielle Schnittstelle, parallele Schnittstelle, RGB-LED, Thunderbolt
BIOS	AMI UEFI 64 Mb, M-Flash, Live Update 6
Inkludierte Software	Command Center, Mystic Light, Super Charger, RAMDisk, X-Boost
Sicherheit	TPM, Gehäuseöffnungserkennung, Clear CMOS

Häufig gestellte Fragen - B250M PROVDH MSI

Wie installiere ich den Prozessor auf dem MSI B250M PROVDH Mainboard?

Um den Prozessor zu installieren, öffnen Sie den Hebel des LGA1151-Sockels, richten Sie das Dreieck des Prozessors mit dem des Sockels aus, setzen Sie ihn vorsichtig ein und senken Sie den Hebel. Tragen Sie Wärmeleitpaste auf, bevor Sie den Lüfter befestigen. Stellen Sie sicher, dass der CPU-Lüfter am Anschluss CPU_FAN1 angeschlossen ist.

Wie konfiguriere ich den Speicher im Dual-Channel-Modus?

Um den Dual-Channel-Modus zu aktivieren, stecken Sie die Speichermodule in Steckplätze derselben Farbe, vorzugsweise zuerst in die Steckplätze DIMMA2 und DIMMB2. Verwenden Sie identische Module (gleiche Kapazität, Frequenz und Timings).

Wie setze ich das BIOS zurück (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab. Verwenden Sie einen Jumper, um die Pins JBAT1 für 5 bis 10 Sekunden zu überbrücken, und entfernen Sie dann den Jumper. Schließen Sie das Kabel wieder an und schalten Sie ein. Sie können auch die Taste F6 im BIOS drücken, um die Standardeinstellungen zu laden.

Wie aktualisiere ich das BIOS des Mainboards?

Zwei Methoden: über M-Flash (laden Sie das BIOS auf einen USB-Stick, gehen Sie ins BIOS, wählen Sie M-Flash und wählen Sie die Datei) oder über Live Update 6 (starten Sie das Dienstprogramm unter Windows, scannen Sie und installieren Sie das Update). Das System startet automatisch neu.

Wie schließe ich die Gehäuselüfter an?

Die Lüfter werden an die Anschlüsse SYS_FAN1 und SYS_FAN2 (4-Pin) angeschlossen. Sie können im BIOS > Hardware Monitor zwischen den Modi PWM und DC wechseln, um die Geschwindigkeit zu steuern. Verwenden Sie für einen 3-Pin-Lüfter den DC-Modus.

Wie installiere ich eine M.2-SSD?

Setzen Sie die M.2-SSD in den Steckplatz M2_1 in einem 30-Grad-Winkel ein, senken Sie sie ab und befestigen Sie sie mit der mitgelieferten Schraube. Der Steckplatz unterstützt die Formate 2242/2260/2280. Stellen Sie sicher, dass das BIOS für PCIe-SSDs im UEFI-Modus ist.

Wie verwende ich die RGB-LEDs auf diesem Mainboard?

Schließen Sie ein RGB-LED-Band 5050 an den Anschluss JLED1 an (max. 3A). Verwenden Sie die Anwendung Mystic Light in der MSI Command Center-Software, um Effekte und Farben zu steuern. Überschreiten Sie nicht 2 Meter Bandlänge, um eine Helligkeitsabnahme zu vermeiden.

Wie aktiviere ich die Gehäuseöffnungserkennung?

Schließen Sie das Kabel des Gehäuseöffnungsschalters an den Anschluss JCI1 an. Gehen Sie im BIOS zu Security > Chassis Intrusion Configuration und setzen Sie es auf Enabled. Speichern und beenden. Wenn das Gehäuse geöffnet wird, erscheint ein Warnhinweis.

Welche Anschlüsse sind auf der Rückseite verfügbar?

Die Rückseite umfasst: 1x PS/2 Tastatur, 1x PS/2 Maus, 1x HDMI, 1x VGA, 1x DVI-D, 1x RJ45 LAN, 2x USB 2.0 Type-A, 3x USB 3.1 Gen1 Type-A, 1x USB 3.1 Gen1 Type-C und 3x Audio-Klinken. Die Videoanschlüsse hängen vom integrierten Prozessor ab.

Wie installiere ich Windows 7/8.1/10 auf diesem Mainboard?

Aktivieren Sie für Windows 7 die Option Windows 7 Installation im BIOS > Advanced > Windows OS Configuration. Legen Sie das Installationsmedium ein und starten Sie davon (Taste F11). Für Windows 8.1/10 sind keine BIOS-Änderungen erforderlich. Installieren Sie nach der Installation die Treiber von der mitgelieferten DVD oder der MSI-Website.

BEDIENUNGSANLEITUNG B250M PROVDH MSI

Danke, dass Sie sich für das MSI® H270M PRO-VDH/ B250M PRO-VDH Motherboard entschieden haben. Dieses Handbuch gibt Informationen über das Motherboard-Layout, die Komponentenübersicht, das BIOS-Setup und die Softwareinstallation.

Inhalt

Sicherheitsinformationen 2

Spezifikationen 3

Rückseite E/A 6

LAN-Port-LED-Zustandstabelle 6

Übersicht der Komponenten 7

CPU-Sockel 8

DIMM-Steckplatz 9

PCI_E1~3: PCIe-Erweiterungssteckplätze 9

JFP1, JFP2: Frontpanel-Anschlüsse 10

SATA1~6: SATA-6Gb/s-Anschlüsse 10

M2_1: M.2-Steckplatz (Key M) 11

CPU_FAN1, SYS_FAN1~2: Stromanschlüsse für Lüfter 13

JTPM1: TPM-Anschluss 14

JCI1: Gehäusekontaktanschluss. 14

JAUD1: Audioanschluss des Frontpanels 15

JCOM1: Serieller Anschluss 15

JLPT1: Parallele Schnittstelle 15

JLED1: RGB-LED-Anschluss 16

JBAT1: Steckbrücke zur CMOS-Lösung (Reset des BIOS) 16

Onboard-LEDs. 17

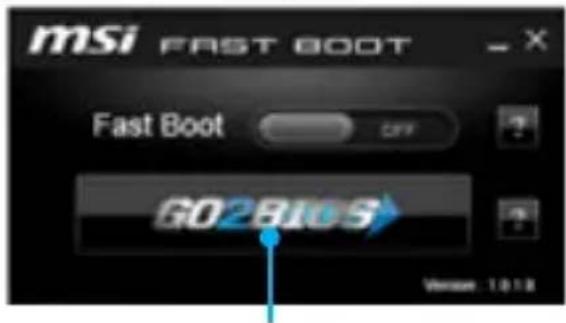

BIOS-Setup 18

Öffnen des BIOS-Setups 18

Reset des BIOS 19

Aktualisierung des BIOS 19

Softwarebeschreibung 20

Installation von Windows 7/8.1/10 20

Installation von Treibern 20

Installation von Utilities 20

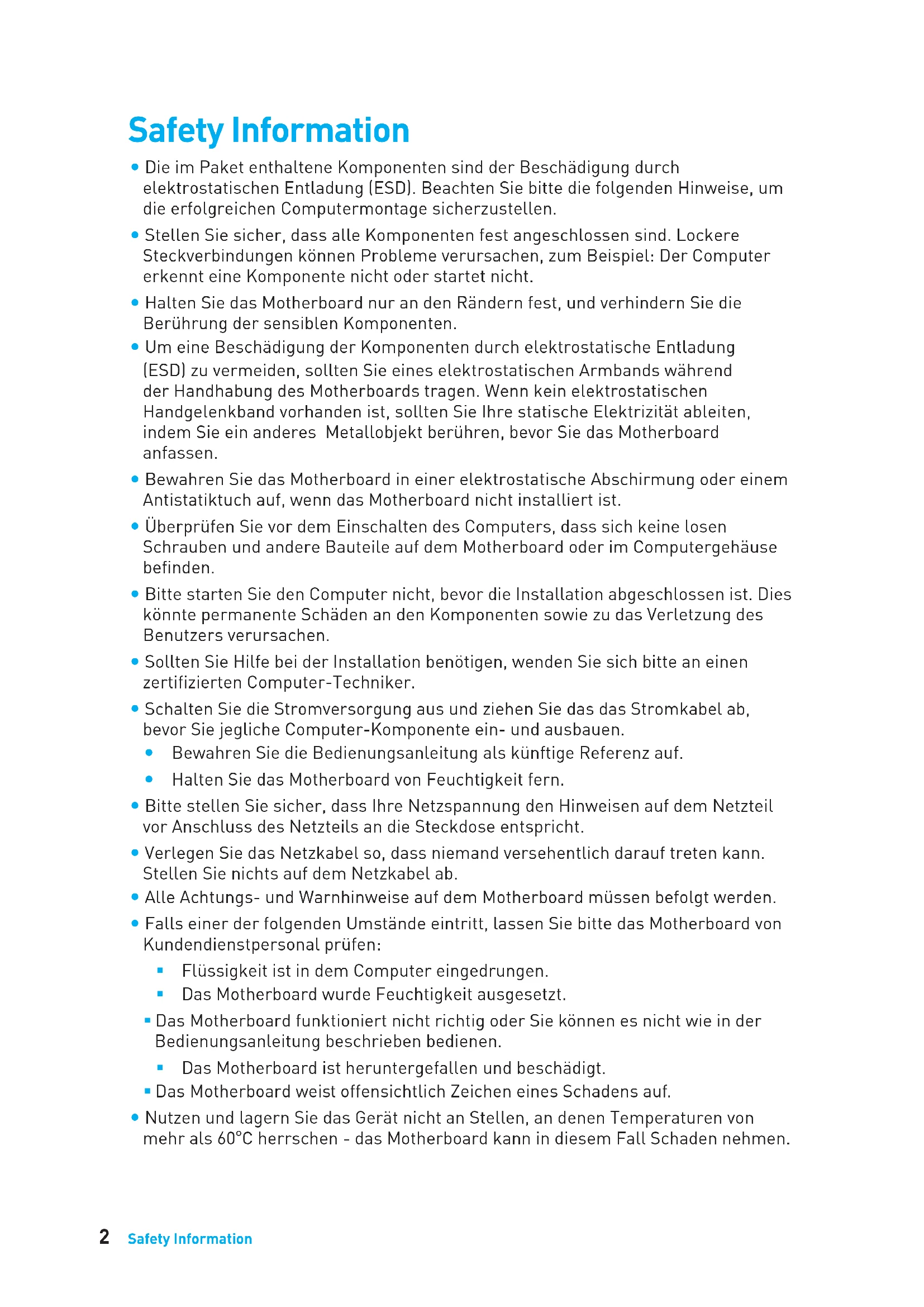

Sicherheitsinformationen

• Die im Paket enthaltenen Komponenten können durch elektrostatische Entladung (ESD) beschädigt werden. Beachten Sie bitte die folgenden Hinweise, um eine erfolgreiche Computermontage sicherzustellen.
• Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
• Halten Sie das Motherboard nur an den Rändern fest und vermeiden Sie die Berührung der empfindlichen Komponenten.
• Um eine Beschädigung der Komponenten durch elektrostatische Entladung (ESD) zu vermeiden, sollten Sie während der Handhabung des Motherboards ein elektrostatisches Armband tragen. Wenn kein elektrostatisches Handgelenkband vorhanden ist, sollten Sie Ihre statische Elektrizität ableiten, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.
• Bewahren Sie das Motherboard in einer elektrostatischen Abschirmung oder einem Antistatiktuch auf, wenn das Motherboard nicht installiert ist.
• Überprüfen Sie vor dem Einsatz des Computers, dass sich keine losen Schrauben und andere Bauteile auf dem Motherboard oder im Computergehäuse befinden. Bitte starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte permanente Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.
• Sollten Sie Hilfe bei der Installation benötigen, wenden Sie sich bitte an einen zertifizierten Computer-Techniker.
• Schalten Sie die Stromversorgung aus und ziehen Sie das Stromkabel ab, bevor Sie jegliche Computer-Komponente ein- und ausbauen.

Bewahren Sie die Bedienungsanleitung als künftige Referenz auf. Halten Sie das Motherboard von Feuchtigkeit fern.

Bitte stellen Sie sicher, dass Ihre Netzspannung den Hinweisen auf dem Netzteil vor Anschluss des Netzteils an die Steckdose entspricht. Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab. Alle Achtungs- und Warnhinweise auf dem Motherboard müssen befolgt werden. Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Motherboard von Kundendienstpersonal prüfen:

Flüssigkeit ist in den Computer eingedrungen. Das Motherboard wurde Feuchtigkeit ausgesetzt.

• Das Motherboard funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen. Das Motherboard ist heruntergefallen und beschädigt. Das Motherboard weist offensichtliche Zeichen eines Schadens auf.
• Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60 °C herrschen – das Motherboard kann in diesem Fall Schaden nehmen.

Spezifikationen

Fortsetzung auf der nächsten Seite

CPU	Unterstützt Intel® Core™ i3/i5/i7 der 6./7. Generation Prozessoren, und Intel® Pentium® und Celeron® Prozessoren für Sockel LGA1151
Chipsatz Intel	® H270/ B250 Chipsatz
Speicher	4x DDR4 Speicherplätze, aufrüstbar bis 64GB 7. Gen Prozessoren unterstützen DDR4 2400/ 2133 MHz* 6. Gen Prozessoren unterstützen DDR4 2133 MHz* Dual-Kanal-Speicherarchitektur Unterstützt InTeXtreme Memory Profile (XMP)** * Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com. ** Aufgrund einer Intel® Chipsatzbeschränkung konnen DDR4 Speichermodule mit einer Spezifizierung bis 2400 MHz für 7. Gen Prozessoren und 2133 MHz für 6. Gen Prozessoren im XMP-Modus betriebenen werden.
Erweiterung-anschlüsse	1x PCIe 3.0 x16-Steckplatz (unterstützt x16 Modus) 2x PCIe 3.0 x1-Steckplatz
Onboard-Grafik	1x HDMIchuss, Unterstützung eine maximale Auflösung von 4096x2160@24Hz, 2560x1600@60Hz 1x DVI-D Anschluss, Unterstützung eine maximale Auflösung von 1920x1200@60Hz 1x VGA Anschluss, Unterstützung eine maximale Auflösung vo 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz
Aufbewährung	Intel® H270/ B250 Chipsatz 6x SATA 6Gb/s Anschlüsse 1x M.2-Steckplatz (Key M) Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s Unterstützt die 2242/ 2260 /2280 Speicherveräte Mit der InteOptane ™ Technologie H270 Unterstützung RAID 0, RAID1, RAID 5 und RAID 10 für SATA Speicherveräte
USB	Intel® H270/ B250 Chipsatz 6x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse (3 Typ-A & 1 Typ-C Anschlüsse an der rückseiteigen Anschlussleiste, 2 Anschlüsse stehen durch die internen USB Anschluss zur Verfügung) 6x USB 2.0 (High-speed USB) Anschlüsse (2 Anschlüsse an der rückseiteigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB Anschluss zur Verfügung)

Audio	Realtek887 Codec 7.1-Kanal-HD-Audio
LAN 1x Realtek	®8111H Gigabit LAN Controller
Hintere Ein-/ und Ausgänge	PS/2 Tastaturanschluss x1 PS/2 Mausanschluss x1 Höchenschluss x1 VGA Anschluss x1 DVI-D Anschluss x1 LAN (RJ45) Anschluss x1 USB 2.0 Typ-A Anschlüsse x2 USB 3.1 Gen1 Typ-A Anschlüsse x3 USB 3.1 Gen1 Typ-C Anschluss x1 Audiobuchsen x3
Interne Anschlüsse	24-poliger ATX Stromanschluss x1 8-poliger ATX12V Stromanschluss x1 SATA 6Gb/s Anschlüsse x4 USB 2.0 Anschlüsse x2 (unterstützt zusätzliche 4 USB 2.0-Ports) 1x USB 3.1 Gen1 Anschluss x1 (unterstützt zusätzliche 2 US 3.1 Gen1-Ports) 4-poliger CPU-Lüfter-Anschluss x1 4-polige System-Lüfter-Anschlüsse x2 Audioanschluss des Frontpanels x1 Frontpanel-Anschlüsse x2 TPM Anschluss x1 Gehäusekontaktschalter x1 Scieller Anschluss x1 Parallele Schnittstelle x1 RGB LED Anschluss x1 TBT Anschluss x1 Steckbrücke zur CMOS-Lösung x1
E/A Anschluss NUVOTON NCT6795 Controller Chip
Hardware Monitor	CPU/System temperature detection CPU/System fan speed detection CPU/System fan speed control
Formfaktor	m-ATX Formfaktor 9,6 Zoll x 9,0 Zoll (24,4 cm x 22,8 cm)

Fortsetzung auf der nächsten Seite

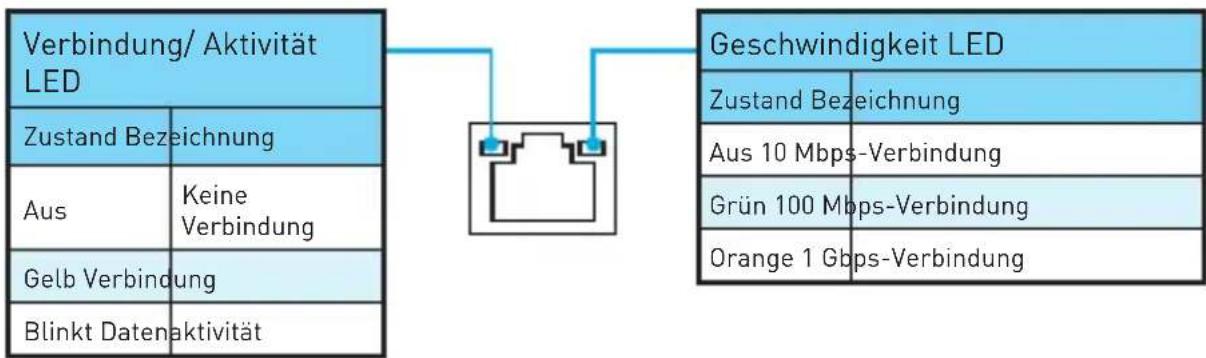

LAN Port LED Zustandstabelle

Audio 7.1-Kanal Konfiguration

Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritte.

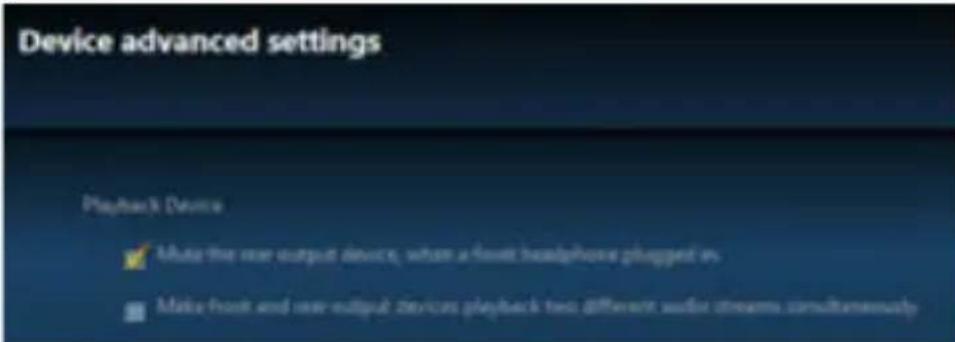

1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das Dialogfeld zu öffnen.

1. Wählen Sie "Mute the rear output device" (die rückseitigen Ausgänge stumm schalten) aus, wenn ein Front-Kopfhörer eingesteckt wird.
2. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

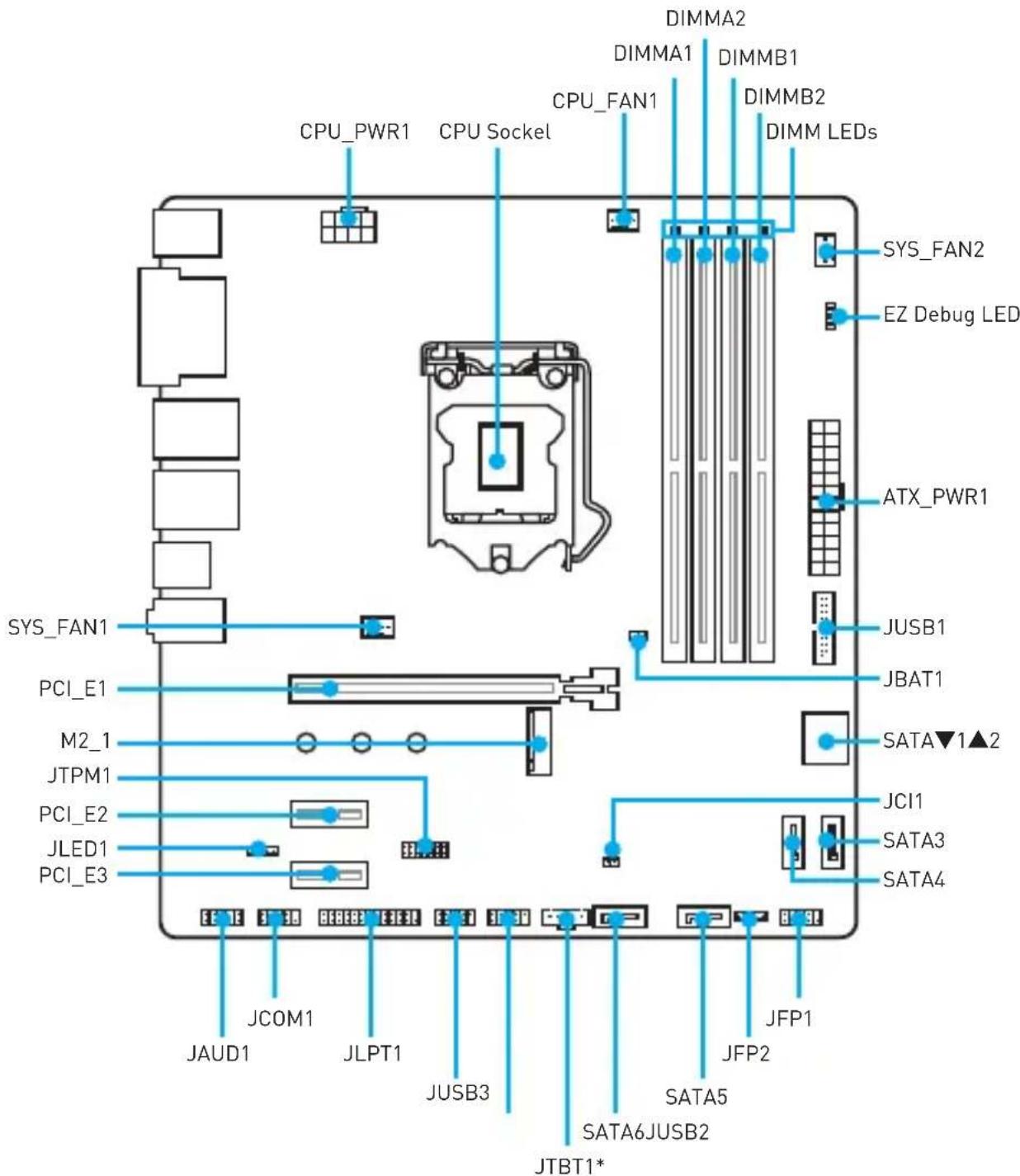

Übersicht der Komponenten

* JTBT1 dient dem Einsatz einer bestimmten Karte.

CPU Socket

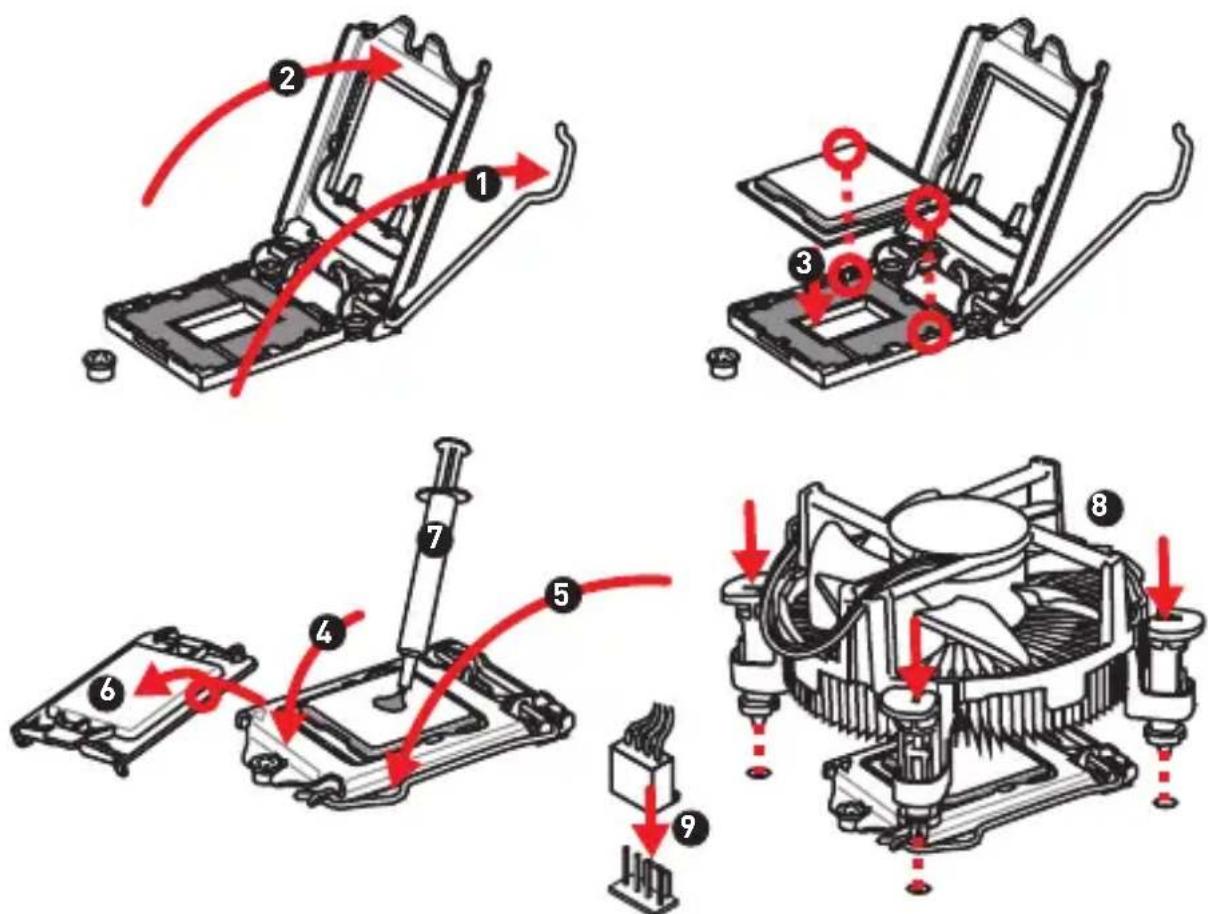

Installieren Sie die CPU in den CPU-Sockel, wie unten gezeigt.

Wichtig

Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.

Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA-Anfragen (Return Merchandise Authorization) nur dann bearbeiten, wenn die Schutzkappe auf dem CPU-Sockel des Motherboards sitzt.

Wenn Sie eine CPU einbauen, denken Sie bitte daran, einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.

Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU-Kühlers sicher, um die CPU vor Überhitzung zu schützen. Stellen Sie sicher, dass eine gleichmäßige Schicht der thermischen Paste zwischen der CPU und dem Kühlkörper vorhanden ist, um die Wärmeableitung zu erhöhen.

Schützen Sie den CPU-Sockel immer mit der Plastikabdeckung, wenn keine CPU installiert ist.

Verwenden Sie bitte die Installationsanweisung des Kühlkörpers/Kühlers, falls Sie eine separate CPU oder einen Kühlkörper/Kühler erworben haben.

DIMM-Steckplatz

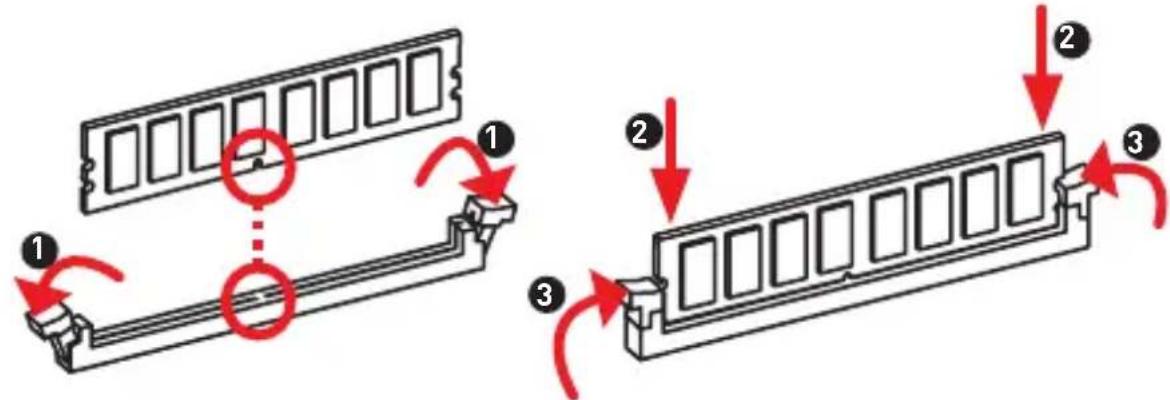

Setzen Sie bitte ein Speichermodul wie unten gezeigt in den DIMM-Steckplatz ein.

Wichtig

Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst.

Aufgrund der Chipsatz-Nutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität.

Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows-Betriebssystems bei 4 GB oder weniger liegt. Wenn Sie mehr als 4 GB Speicher auf dem Motherboard einbauen möchten, empfehlen wir deshalb, ein 64-Bit-Windows-Betriebssystem zu installieren.

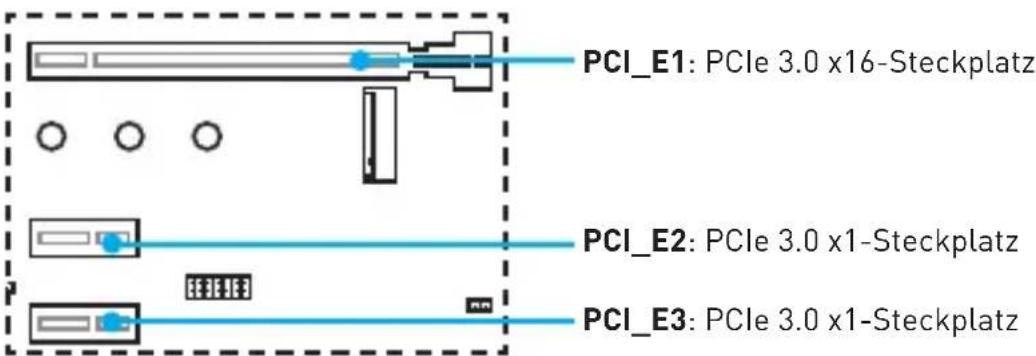

PCI_E1~3: PCIe-Erweiterungssteckplätze

Wichtig

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

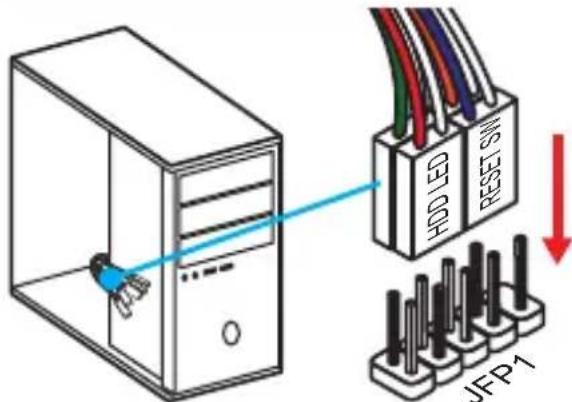

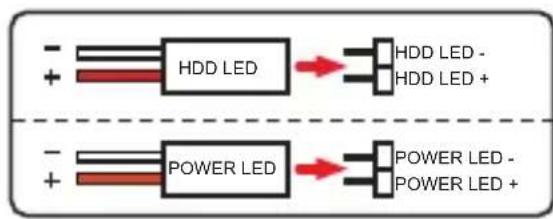

Diese Anschlüsse verbinden mit den Schaltern und LEDs auf dem Frontpanel.

JFP1 2 10 1 9	1 H	DD LED + 2 Power LED	+
	3 H	DD LED - 4 Power LED	-
	5 Reset Switch 6 Power Switch
	7 Reset Switch 8 Power Switch
	9 Reserved 10 No Pin

1 JFP2	1	Speaker - 2	Buzzer +
	3	Buzzer -	4 Speaker +

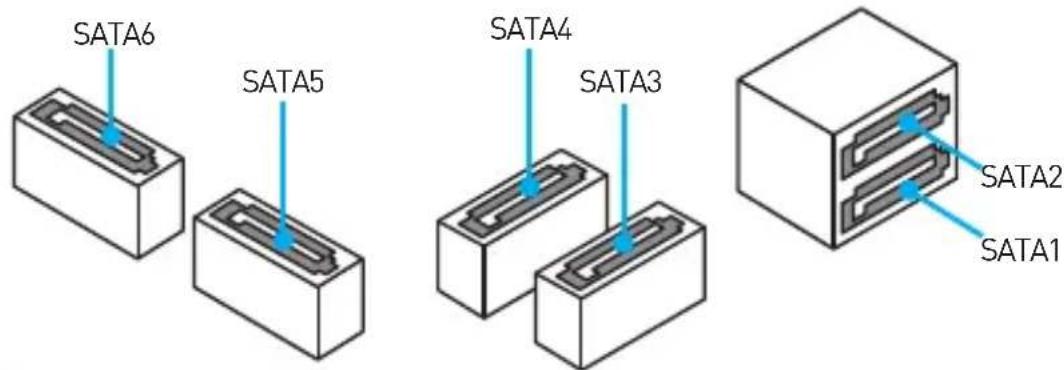

Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA-Gerät angeschlossen werden.

Wichtig

Knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen, den flachen Stecker auf dem Motherboard einzustecken.

M2_1: M.2-Steckplatz (Key M)

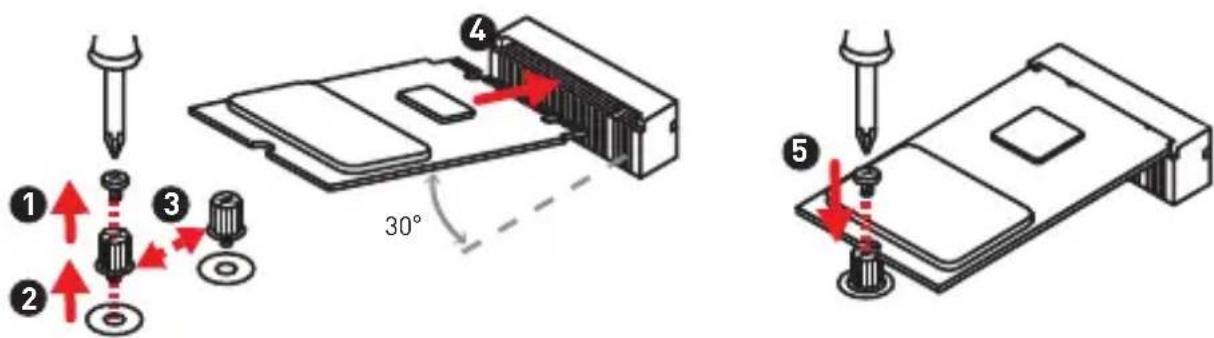

Bitte installieren Sie das M.2-Solid-State-Laufwerk (SSD) in den M.2-Steckplatz (siehe unten).

Wichtig

Intel® RST unterstützt nur PCIe M.2 SSDs mit UEFI ROM, Legacy-ROM wird NICHT unterstützt.

ATX_PWR1, CPU_PWR1: Stromanschlüsse

Mit diesen Anschlüssen verbinden Sie die ATX-Stromstecker.

12 24 ATX_PWR1 13	1 + 3.3V 13 +3.3V
	2 + 3.3V 14 -12V
	3 Ground 15 Ground
	4 + 5V 16 PS-ON#
	5 Ground 17 Ground
	6 + 5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 + 12V 22 +5V
	11 + 12V 23 +5V
	12 + 3.3V 24 Ground

CPU_PWR1	1 Ground 5 +12V
	2 Ground 6 +12V
	3 Ground 7 +12V
	4 Ground 8 +12V

Wichtig

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel verbinden.

2 10 1 9	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7	Ground	8	Ground
	9 No Pin 10		NC

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. - Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie die MSI® SUPER CHARGER Software.

JUSB1: USB 3.1 Gen1 Anschluss

Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel verbinden.

Bitte beachten Sie, dass Sie die mit Strom führende Leitung und Erdleitung bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

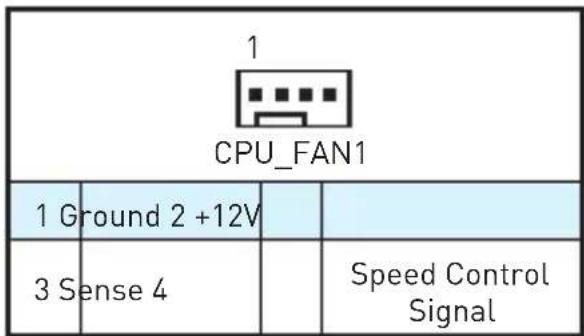

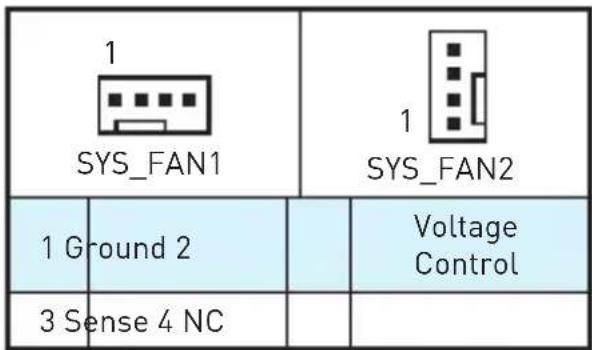

CPU_FAN1, SYS_FAN1~2: Stromanschlüsse für Lüfter

Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse eine konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per

Drehzahlsteuersignal. Im Spannungsmodus bestimmt der Lüfteranschluss die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.

Lüfteranschluss des PWM-Modus Lüfteranschluss des DC-Modus

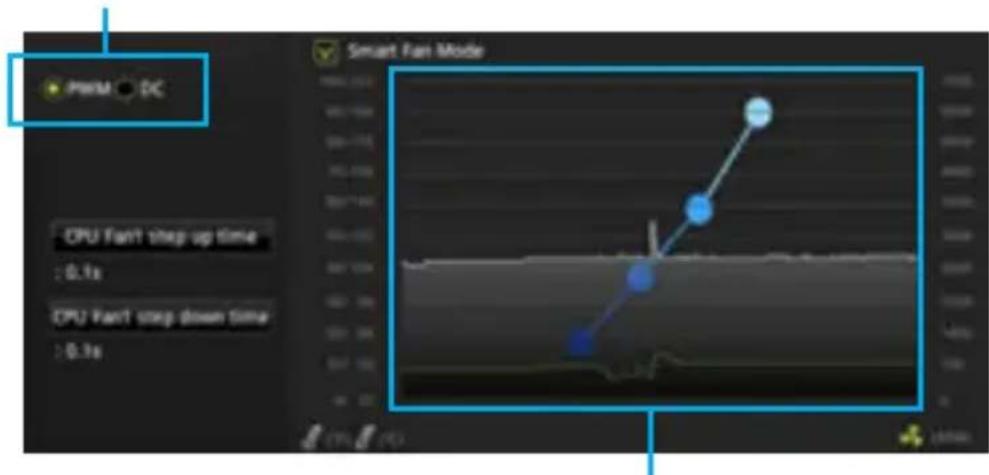

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl

Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus umschalten und die Lüfterdrehzahl ändern.

Wählen Sie den PWM- oder DC-Modus aus

Die Gradientenpunkte des Lüfterverlaufs erlauben die Anpassung der Lüfterdrehzahl in Abhängigkeit von der CPU-Temperatur.

Wichtig

Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des PWM-/DC-Modus.

JTPM1: TPM-Anschluss

Dieser Anschluss wird für das TPM-Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM-Moduls erhalten Sie im TPM-Plattform-Handbuch.

2 14 1 13	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11 LPC address & data pin3 12 Ground
	13	LPC Frame 14 Ground

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden.

Normal

[Standardwert]

Löse den Gehäuseeingriff

aus

Gehäusekontakt-Detektor verwenden

1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/Sensor am Gehäuse an.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration.
4. Stellen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.
6. Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.

Gehäusekontakt-Warnung zurücksetzen

1. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration.
2. Stellen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

JCOM1: Serieller Anschluss

Mit diesem Anschluss können Sie die optionale serielle Schnittstelle mit dem Einbausatz verbinden.

2 10 1 9	1 DCD 2 SIN
	3 SOUT 4 DTR
	5	Ground	6 D$R
	7	RTS	8 CTS
	9 RI	10 No Pin

JLPT1: Parallele Schnittstelle

Mit dieser Schnittstelle können Sie die optionale parallele Schnittstelle mit dem Einbausatz verbinden.

2 1 26
1	RSTB#	2	AFD#	3	PRND0
4	ERR#	5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#	9	PRND3
10	Ground	11	PRND4	12	Ground
13	PRND5	14	Ground	15	PRND6
16	Ground	17	PRND7	18	Ground
19	ACK#	20	Ground	21	BUSY
22	Ground	23 PE 24 Ground
25	SLCT	26	No Pin

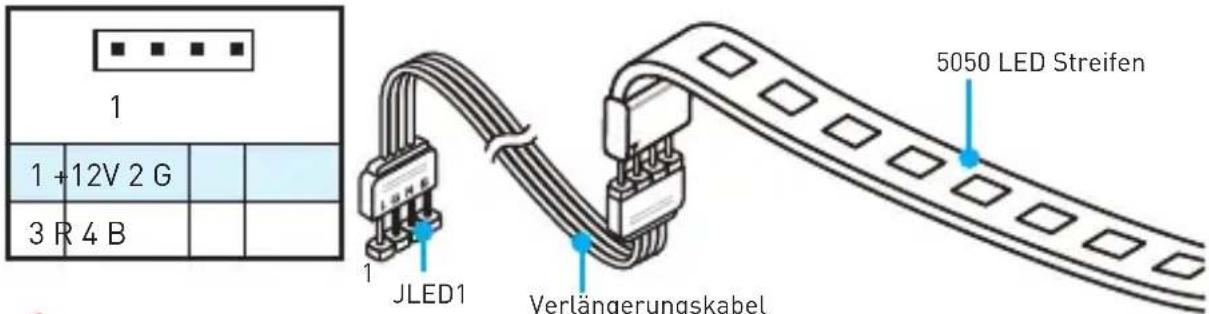

JLED1: RGB-LED-Anschluss

Mit diesen Anschlüssen können Sie den 5050-RGB-LED-Streifen anschließen.

Wichtig

Dieser Anschluss besteht für den 5050-RGB-Mehrfarb-LED-Streifen (12V/R/G/B) mit der maximalen Leistung von 3A (12V). Beachten Sie bitte, dass die Länge des LED-Streifens maximal 2 Meter betragen darf, um eine Verdunkelung der LED zu verhindern.

Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen.

Sie können den LED-Effekt der GAMING APP steuern, um das LED-Licht anzupassen und zu kalibrieren.

JBAT1: Steckbrücke zur CMOS-Lösung (Reset des BIOS)

Der Onboard-CMOS-Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.

Datum beibehalten (Standardwert)

CMOS-Daten löschen / Reset des BIOS

Rücksetzen des BIOS auf Standardwerte

1. Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie den Computer ein.

Onboard-LEDs

DIMM-LEDs - zeigen an, dass die Speichermodule installiert sind.

PCIe-x16-Steckplatz-LED - zeigt den Status der PCIe-x16-Steckplätze an. [Rot] - x16-Geschwindigkeit arbeitet.

[Weiß] - X8, X4, X1-Geschwindigkeitsmodus.

EZ Debug LED

Diese LEDs zeigen den Status des Motherboards an.

CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.

BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS-Kenntnisse.

Wichtig

BIOS-Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen demnach nur als Anhaltspunkte dienen. Für eine Beschreibung der BIOS-Funktionen rufen Sie die HELP-Informationstafel auf.

Die Bilder in diesem Kapitel stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.

Öffnen des BIOS-Setups

Befolgen Sie bitte die nachfolgenden Schritte, um das BIOS-Setup aufzurufen.

• Während des Boot-Vorgangs drücken Sie die Taste Entf, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" erscheint.
• Verwenden Sie die MSI FAST BOOT-Anwendung. Klicken Sie die GO2BIOS-Taste und drücken Sie OK. Das System startet neu und geht direkt ins BIOS.

Klicken Sie auf GO2BIOS

Funktionstasten

Taste	Funktion Taste Funktion
F1	Allgemeine Hilfe F2		Hinzufügen/entfernen eines Favoriten
F3	Öffnen das Favoriten-MENU F4		Öffnen das CPU-Spezifikationen-MENU
F5	Öffnen das Memory-Z-MENU F6		Laden der ursprünglichen Setup-Standardwerte
F7	Wechseln zwischen dem einfahren (EZ)- und dem erweiterten-Modus	F8	OC-Profil wird vom USB-Stick geladen
F9	OC-Profil wird auf einem USB-Stick gespeichert	F10	Speichern oder Zurücksetzen der Änderungen*
F12	Machen einen Screenshot und speichern auf einen FAT/ FAT32-USB-Laufwerk.

• Beim Drücken der F10-Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Ja, um die Wahl zu bestätigen, oder Nein, um die derzeitige Einstellung beizubehalten.

Reset des BIOS

Sie können die Werkseinstellung wiederherstellen, um bestimmte Probleme zu beheben. Es gibt verschiedene Möglichkeiten, um das BIOS zurückzusetzen:

Öffnen Sie das BIOS und drücken Sie F6, um optimierte Voreinstellungen zu laden.

Schließen Sie die Clear CMOS Steckbrücke auf dem Motherboard.

Wichtig

Bitte lesen Sie für Informationen zum BIOS-Reset im Bereich „Steckbrücke zur CMOS-Lösung“ nach.

Aktualisierung des BIOS

Aktualisierung des BIOS mit dem M-FLASH-Programm

Vorbereitung:

Laden Sie die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf einem USB-Flash-Laufwerk.

BIOS-Aktualisierungsschritte:

1. Schließen Sie das USB-Flashlaufwerk mit der BIOS-Datei an den Computer an.
2. Starten Sie das System neu und drücken Sie während des POST-Vorgangs die Taste Del (Entf), um das BIOS zu öffnen.
3. Gehen Sie zu BIOS > M-FLASH > Select one file to update BIOS and ME. Wählen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
4. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Aktualisierung des BIOS mit Live Update 6

Vorbereitung:

Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.

BIOS-Aktualisierungsschritte:

1. Installieren und starten Sie „MSI LIVE UPDATE 6“.
2. Wählen Sie „Manual scan“ aus.
3. Setzen Sie ein Häkchen bei „MB BIOS“ und klicken Sie auf die Scan-Taste.
4. Wählen Sie „MB BIOS“ aus und klicken Sie auf dieses Icon, um die neueste BIOS-Datei zu laden und zu installieren.
5. Klicken Sie auf „Next“ (Weiter) und wählen Sie „In Windows mode“ aus. Klicken Sie dann auf „Next“ (Weiter) und „Start“ (Starten), um das BIOS-Update zu starten.
6. Nachdem das Flashen des BIOS vollständig abgeschlossen ist, startet das System automatisch neu.

Softwarebeschreibung

Installation von Windows® 7/8.1/10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows® 7/8.1/10-Disk in das optische Laufwerk. Hinweis: Aufgrund einer Chipsatz-Limitierung werden während des Windows® 7-Installationsprozesses keine optischen Laufwerke, USB-Laufwerke oder USB-Sticks unterstützt. Zur einfacheren Windows® 7-Installation können Sie das MSI Smart Tool verwenden.
3. Drücken Sie die Taste „Restart“ am Computergehäuse.
4. Für Windows 8.1/10 überspringen Sie diesen Schritt. Für Windows 7 gehen Sie ins BIOS-Menü: Advanced > Windows OS Configuration > Windows 7 Installation und aktivieren Sie die Punkte, um die Änderungen zu speichern und starten Sie den Computer neu. Hinweis: Wir empfehlen Ihnen, dass Sie Ihre USB-Tastatur/USB-Maus an den linken USB-Anschluss bei der Installation von Windows 7 anschließen.
5. Drücken Sie die F11-Taste während des POST-Vorgangs (Power-On Self Test), um das Bootmenü zu öffnen.
6. Wählen Sie das optische Laufwerk aus dem Bootmenü.
7. Wenn eine entsprechende Meldung „Press any key to boot from CD or DVD...“ angezeigt wird, drücken Sie eine beliebige Taste.
8. Folgen Sie den Anweisungen auf dem Bildschirm, um das Dienstprogramm „Windows® 7/8.1/10“ zu installieren.

Installation von Treibern

1. Starten Sie Ihren Computer mit Windows® 7/8.1/10.
2. Legen Sie die MSI-Treiber-Disk in das optische Laufwerk.
3. Der Installer erscheint automatisch und findet die bereits vorhandenen Treiber in der Liste.
4. Klicken Sie auf „Installieren“.
5. Die Software-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordert, den Computer neu zu starten.
6. Klicken Sie auf „OK“ zum Beenden.
7. Starten Sie Ihren Computer neu.

Installation von Utilities

Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben.

1. Legen Sie die MSI-Treiber-Disc in das optische Laufwerk ein.
2. Der Installer erscheint automatisch.
3. Klicken Sie auf Utilities.
4. Wählen Sie die Dienstprogramme aus, die installiert werden sollen.
5. Klicken Sie auf die Schaltfläche Install.
6. Die Installation der Dienstprogramme läuft. Wenn die Installation abgeschlossen ist, werden Sie aufgefordert, den Computer neu zu starten.
7. Klicken Sie auf OK, um zu beenden.
8. Starten Sie Ihren Computer neu.

Hinweis von MSI zur Erhaltung und zum Schutz unserer Umwelt: Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.
