РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B250M PROVDH MSI

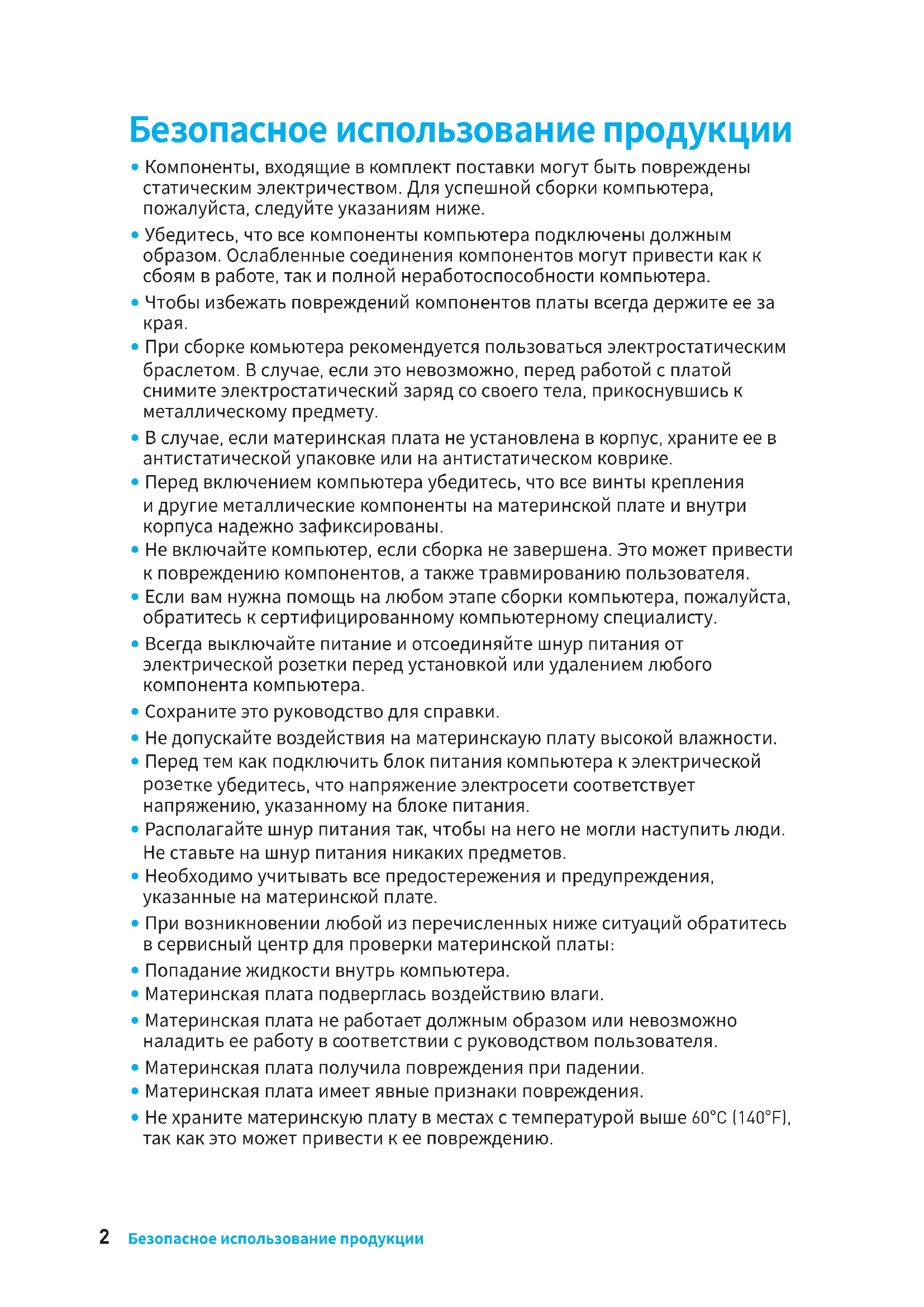

H270M PRO-VDH/ B250M PRO-VDH. Данное руководство пользователя содержит информацию о схеме платы, компонентах материнской платы, настройке BIOS и описание программного обеспечения.2 Безопасное использование продукции Безопасное использование продукции y Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. y Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. y Чтобы избежать повреждений компонентов платы всегда держите ее за

y При сборке комьютера рекомендуется пользоваться электростатическим браслетом. В случае, если это невозможно, перед работой с платой снимите электростатический заряд со своего тела, прикоснувшись к металлическому предмету. y В случае, если материнская плата не установлена в корпус, храните ее в антистатической упаковке или на антистатическом коврике. y Перед включением компьютера убедитесь, что все винты крепления и другие металлические компоненты на материнской плате и внутри корпуса надежно зафиксированы. y Не включайте компьютер, если сборка не завершена. Это может привести к повреждению компонентов, а также травмированию пользователя. y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста, обратитесь к сертифицированному компьютерному специалисту. y Всегда выключайте питание и отсоединяйте шнур питания от электрической розетки перед установкой или удалением любого компонента компьютера. y Сохраните это руководство для справки. y Не допускайте воздействия на материнскаую плату высокой влажности. y Перед тем как подключить блок питания компьютера к электрической

тке убедитесь, что напряжение электросети соответствует напряжению, указанному на блоке питания. y Располагайте шнур питания так, чтобы на него не могли наступить люди. Не ставьте на шнур питания никаких предметов. y Необходимо учитывать все предостережения и предупреждения, указанные на материнской плате. y При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки материнской платы: y Попадание жидкости внутрь компьютера. y Материнская плата подверглась воздействию влаги. y Материнская плата не работает должным образом или невозможно наладить ее работу в соответствии с руководством пользователя. y Материнская плата получила повреждения при падении. y Материнская плата имеет явные признаки повреждения. y Не храните материнскую плату в местах с температурой выше 60°C (140°F), так как это может привести к ее повреждению.3 Безопасное использование продукции Технические характеристики Технические характеристики

Поддержка процессоров Intel

6-го/ 7-го поколения для сокета LGA1151 Чипсет Intel

y 4x DDR4 слота памяти с поддержкой до 64ГБ Процессоры 7-ого поколения поддерживают DDR4 2400/ 2133 МГц* Процессоры 6-ого поколения поддерживают DDR4 2133 МГц* y Двухканальная архитектура памяти y Поддержка Intel

• Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых

** Модули памяти DDR4 2400 МГц будут работать на максимальной частоте 2400 МГц для процессоров 7-ого поколения и на 2133 МГц для процессоров 6-ого поколения в режиме XMP.

y 1x слот PCIe 3.0 x16 (Поддержка режима x16) y 2x слота PCIe 3.0 x1

, с поддержкой максимального разрешения 4096x2160@24Гц, 2560x1600@60Гц y 1x порт DVI-D, с поддержкой максимального разрешения 1920x1200@60Гц y 1x порт VGA, с поддержкой максимального разрешения 2048x1536@50Гц, 2048x1280@60Гц, 1920x1200@60Гц Подключение накопителей Чипсет Intel

H270/ B250 y 6x портов SATA 6Гб/с y 1x слот M.2 (Ключ M) Поддержка PCIe 3.0 x4 и SATA 6Гб/с Поддержка накопителей 2242/ 2260 /2280 Поддержка Intel

Technology y H270 поддерживает RAID 0, RAID1, RAID 5 и RAID 10 для устройств SATA. Продолжение на следующей странице4 Технические характеристики Продолжение с предыдущей страницы USB Контроллер Intel

H270/ B250 y 6x портов USB 3.1 Gen1 (SuperSpeed USB) (3 порта Type-A & 1 порт Type-C на задней панели, 2 порта доступны через внутренние USB разъемы) y 6x портов USB 2.0 (High-speed USB) (2 порта на задней панели, 4 порта доступны через внутренние USB

ALC887 Codec y 7.1-канальный High Definition Audio LAN 1x Гигабитный сетевой контроллер Realtek

задней панели y 1x порт PS/2 клавиатура y 1x порт PS/2 мышь y 1x порт HDMI

y 1x 24-контактный разъем питания ATX y 1x 8-контактный разъем питания ATX 12В y 6x разъемов SATA 6 Гб/с y 2x разъема USB 2.0 (Поддержка 4-х дополнительных портов USB 2.0) y 1x разъем USB 3.1 Gen1 (Поддержка 2-х дополнительных портов USB 3.1 Gen1) y 1x 4-контактный разъем вентилятора процессора y 2x 4-контактных разъема вентилятора системы y 1x аудиоразъем передней панели y 2x разъема передней панели y 1x разъем TPM y 1x разъем датчика открытия корпуса y 1x разъем последовательного порта y 1x разъем параллельного порта y 1x разъем RGB LED y 1x разъем TBT y 1x джампер очистки данных CMOS Продолжение на следующей странице5 Технические характеристики Технические характеристики Продолжение с предыдущей страницы

y Определение температуры процессора/системы y Определение скорости вентиляторов процессора/

y Управление скоростью вентиляторов процессора/

,Google Toolbar, Google Drive y CPU-Z MSI GAMING6 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода PS/2 мышь PS/2 клавиатура LAN USB 3.1 Gen1 Type-A USB 3.1 Gen1 Type-A USB 3.1 Gen1 Type-C USB 2.0 DVI-D VGA

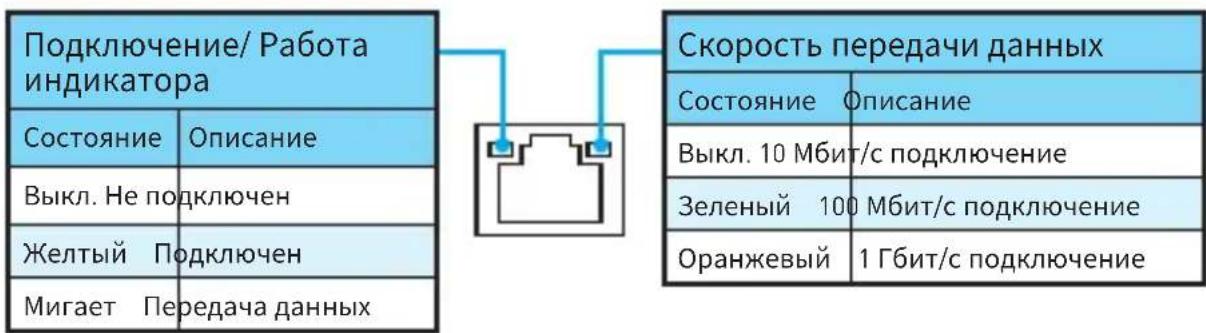

Состояние Описание Выкл. Не подключен Желтый Подключен Мигает Передача данных Скорость передачи данных Состояние Описание Выкл. 10 Мбит/с подключение Зеленый 100 Мбит/с подключение Оранжевый 1 Гбит/с подключение Таблица состояний индикатора порта LAN Audio 7.1--конфигурация каналов Для настройки 7.1 канального аудио необходимо подключить фронтальную звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.

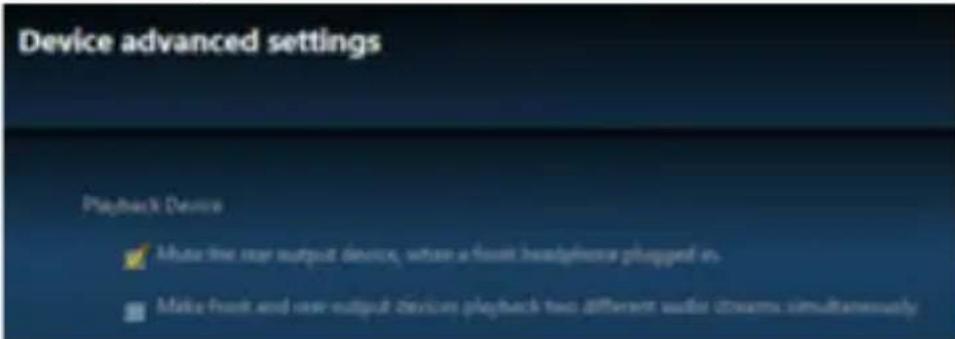

1. Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть

диалоговое окно, как показано ниже.

2. Выберите Mute the rear output device, when a front headphone plugged in.

3. Подключите колонки к аудио разъемам на задней и передней панели.

При подключении устройства к разъему аудио появится диалоговое окно с просьбой подтвердить подключенное устройство.7 Задняя панель портов ввода/ вывода Компоненты материнской платы Компоненты материнской платы CPU_FAN1 CPU Socket PCI_E1 SYS_FAN1 PCI_E2 PCI_E3 M2_1 JCI1 JTPM1 DIMMA1 DIMMA2 DIMMB1 DIMMB2 DIMM LEDs SYS_FAN2 JUSB1 JBAT1 JLED1 JFP1 JFP2 ATX_PWR1 CPU_PWR1 EZ Debug LED SATA3 SATA4 SATA5 SATA6JUSB2 JUSB3 JLPT1 JCOM1 JAUD1 JTBT1* SATA▼1▲2

• JTBT1 используется для подключения специальной карты.8 Задняя панель портов ввода/ вывода Процессорный сокет Пожалуйста, установите процессор в процессорный сокет, как показано

Перед установкой или заменой процессора, необходимо отключить кабель питания.

Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI будет рассматривать только, при наличии защитной крышки на процессорном сокете.

При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предупреждает перегрев и обеспечивает стабильную работу системы.

Перед включением системы проверьте герметичность соединения между процессором и радиатором.

Перегрев может привести к серьезному повреждению процессора и материнской платы. Всегда проверяйте работоспособность вентилятора для защиты процессора от перегрева. При установке кулера нанесите ровный слой термопасты (или термоленту) на крышку установленного процессора для улучшения теплопередачи.

Если процессор не установлен, всегда защищайте контакты процессорного сокета пластиковой крышкой.

Если вы приобрели отдельно процессор и процессорный кулер, подробное описание установки см. в документации в данному кулеру.

Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода Слоты DIMM Пожалуйста, установите модуль памяти в слот DIMM, как показано ниже.

Всегда вставьте модуль памяти в DIMMA2 в первую очередь, чтобы систему успешно запустить.

В связи со спецификой использования ресурсов чипсета, доступный объем памяти будет немного меньше, чем объем установленный.

Пожалуйста, обратите внимание на то, что максимальная емкость адресуемой памяти для 32-бит ОС Windows, составляет не более 4 ГБ. Если вы хотите использовать более 4ГБ оперативной памяти на материнской плате, рекомендуется устанавливать 64-бит ОС Windows. PCI_E1~3: Слоты расширения PCIe PCI_E1: слот PCIe 3.0 x16 PCI_E3: слот PCIe 3.0 x1 PCI_E2: слот PCIe 3.0 x1

Перед установкой или извлечением плат расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты.

Задняя панель портов ввода/ вывода SATA1~6: Разъемы SATA 6 Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому порту можно подключить одно устройство SATA.

SATA1SATA2SATA3SATA5SATA4SATA6

Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче. Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако, для экономии занимаемого пространства к материнской плате рекомендуется подключать плоский разъем. JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели.

JFP2 1 Speaker - 2 Buzzer +3 Buzzer - 4 Speaker +HDD LED RESET SW HDD LEDHDD LED -HDD LED +POWER LED -POWER LED +POWER LED JFP111 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода M2_1: Слот M.2 (Ключ M) Пожалуйста, установите твердотельный накопитель (SSD) M.2 в слот M.2, как показано ниже. ATX_PWR1, CPU_PWR1: Разъемы электропитания Данные разъемы предназначены для подключения коннекторов питания ATX.

Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания АТХ.

RST поддерживает только PCIe M.2 SSD с UEFI ROM и не поддерживает устройства с Legacy ROM. 30°12 Задняя панель портов ввода/ вывода JUSB1: Разъем USB 3.1 Gen1 Данный разъем предназначен для подключения портов USB 3.1 Gen1 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты питания и земли. JUSB2~3: Разъемы USB 2.0 Данные разъемы предназначены для подключения портов USB 2.0 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли.

Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI

SUPER CHARGER.13 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода CPU_FAN1, SYS_FAN1~2: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным током, осуществляется через соответсвующие разъемы путем изменения величины напряжения. Поэтому, при подключении 3-х контактного (Non-PWM) вентилятора к разъему для вентилятора PWM, скорость вентилятора всегда будет максимальной. Работа такого вентилятора может оказаться достаточно шумной.

SYS_FAN2 1 Ground 2 Voltage Control 3 Sense 4 NC Разъем вентилятора с PWM управлением Разъем вентилятора с управлением постоянным током Переключение режимов работы и скорости вращения вентилятора В меню BIOS > HARDWARE MONITOR вы можете выбрать режим работы вентилятора: PWM или DC, а также настроить его скорость вращения. Выберите режим PWM или режим DC

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC . Вы можете регулировать скорость вращения вентилятора в зависимости от температуры процессора путем изменения положения градиентных точек.14 Задняя панель портов ввода/ вывода JTPM1: Разъем модуля TPM Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.

1 LPC Clock 2 3V Standby power 3 LPC Reset 4 3.3V Power 5 LPC address & data pin0 6 Serial IRQ 7 LPC address & data pin1 8 5V Power 9 LPC address & data pin2 10 No Pin 11 LPC address & data pin3 12 Ground 13 LPC Frame 14 Ground JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса.

(По умолчанию) Разрешить запись по событию открытия корпуса Использование датчика открытия корпуса

1. Подключите подключите датчик открытия корпуса к разъему JCI1.

2. Закройте крышку корпуса.

5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.

6. При открытии корпуса на экране будет появляться предупреждающее

сообщение каждый раз при включении компьютера. Сброс сообщения об открытии корпуса

9. Нажмите клавишу F10, чтобы сохранить изменения и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.15 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней

5 Head Phone R 6 MIC Detection 7 SENSE_SEND 8 No Pin 9 Head Phone L 10 Head Phone Detection JCOM1: Разъем последовательного порта Данный разъем позволяет подключить последовательный порт, размещенный на внешнем брекете.

10 Ground 11 PRND4 12 Ground 13 PRND5 14 Ground 15 PRND6 16 Ground 17 PRND7 18 Ground 19 ACK# 20 Ground 21 BUSY 22 Ground 23 PE 24 Ground 25 SLCT 26 No Pin JLPT1: Разъем параллельного порта Данный разъем предназначен для подключения опционального параллельного порта, установленного на брекете.16 Задняя панель портов ввода/ вывода JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных (По умолчанию) Очистка данных/ Сброс BIOS Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты

JBAT1 в течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.

JLED1: Разъем RGB LED Данный разъем предназначен для подключения светодиодных лент RGB.

Данный коннектор поддерживает подключение 5050 RGB многоцветных светодиодных лент (12В/G/R/B) с максимальной мощностью 3А (12В). Обратите внимание, что длина лент должна быть не более 2 метров, иначе яркость свечения будет падать.

Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания.

Используйте функцию LED Effect в приложении GAMING APP для настройки, калибровки и управления светодиодами.

JLED1Удлинитель5050 LED ленты

1 +12V 2 G 3 R 4 B17 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода Встроенные индикадоры DIMM LEDs - показывают установленные модули памяти. PCIe x16 слот LED - показывает режим работы слотов PCIe x16. [Красный] - режим x16. [Белый] - режим X8, X4, X1. Индикадоры отладочных кодов EZ Данные LED индикадоры показывают состояния материнской платы. CPU - CPU не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - ведиокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.18 Настройка BIOS Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой.

С целью улучшения производительности, меню BIOS постоянно обновляется. В связи с этим данное описание может немного отличаться от последней версии BIOS и может использоваться в качестве справки. Для описания какого либо пункута меню настроек BIOS, вы можете обратиться к информационной панели HELP. Изображения в этой главе приведены исключительно в справочных целях и могут отличаться от фактических. Вход в настройки BIOS Ниже представлены способы входа в настройки BIOS. y Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. y При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и выберите OK. Система перезагрузится и автоматически войдет в настройки BIOS.Нажмите на кнопкуGO2BIOS Функциональные клавиши Клавиша Функция Клавиша ФункцияF1 Общая справка F2Добавить / Удалить избранный предмет F3 Вход в меню Избранное F4 Вход в меню технических параметров процессораF5 Вход в меню Memory-Z F6Загрузить оптимизированные настройки по умолчанию Переключить между расширенном режимом и режимом EZ Загрузить профиль разгона Сохранить профиль разгона F10 Сохранение изменений и перезагрузка* F12 Сделать скриншот и сохранить его на USB флэш-диск (только FAT / FAT32 формат).

• При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор.19 Настройка BIOS Настройка BIOS Сборс BIOS В некоторых ситуациях необходиимо выполнить восстановление настройек BIOS до значений по умолчанию. Существует несколько способов сброса

y Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных значений по умолчанию. y Замкните джампер Clear CMOS на материнской плате.

Для получения дополнительной информации о сбросе настроек BIOS, обратитесь к разделу Джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS в флэш-диске USB. Обновление BIOS:

1. Вставьте флэш-диск USB, содержащий файл обновления в компьютер.

2. Перезагрузите систему, и нажмите клавишу Del для входа в настройки

BIOS во время процедуры POST.

3. Войдите в BIOS > M-FLASH > Select one file to update BIOS, и выберите файл

BIOS для выполнения обновления BIOS.

4. После завершения процесса обновления, система перезагрузится

автоматически. Обновление BIOS при помощи Live Update 6 Перед обновлением: Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет. Обновление BIOS:

7. Поставьте галочку в поле MB BIOS и нажмите на кнопку Scan.

8. Выберите MB BIOS и нажмите на значок

, чтобы загрузить и установить последнюю версию файла BIOS.

9. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите

кнопку Next и Start для запуска обновления BIOS.

10. По завершению процесса обновления, система перезагрузится

автоматически.20 Описание программного обеспечения Описание программного обеспечения Установка Windows

1. Включите компьютер.

2. Вставьте диск Windows

7/ 8.1/ 10 в привод для оптических дисков. Примечание: Из-за ограничений, накладываемых установщиком Windows

7, USB оптические приводы и флеш накопители не поддерживаются. Вы можете использовать MSI Smart Tool для установки Windows

3. Нажмите кнопку Restart на корпусе компьютера.

8.1/ 10, пропустите этот шаг. В Windows

7, войдите в меню BIOS SETTINGS > Advanced > Windows OS Configuration > Windows 7 Installation и установить пункт включен, сохраните изменения и перезагрузите. Примечание: При установке Windows

7 рекоммендуется подключать USB клавиатуру/ USB мышь к портам USB, расположенным слева.

5. Нажмите клавишу F11 во время POST (Power-On Self Test) компьютера,

чтобы войти в меню загрузки.

6. Выберите оптический привод в меню загрузки.

7. Нажмите любую клавишу, когда на экране показывает сообщение Press

any key to boot from CD or DVD...

8. Следуйте инструкциям на экране, чтобы установить Windows

2. Вставьте диск с драйверами MSI

Driver Disc в привод для оптических

3. Автоматически отобразится окно установщика, который найдет и

перечислит все необходимые драйверы.

4. Нажмите кнопку Install.

5. Начнется установка драйверов. После ее завершения будет предложено

перезапустить систему.

6. Нажмите кнопку OK для завершения.

7. Перезапустите компьютер.

Установка утилит Перед установкой утилиты необходимо выполнить установку драйверов.

1. Вставьте диск с драйверами MSI

Driver Disc в привод для оптических

2. Автоматически отобразится окно установщика.

3. Нажмите вкладку Utilities.

4. Выберите необходимые для установки утилиты.

5. Нажмите кнопку Install

Начнется установка программного обеспечения. После ее завершения будет предложено перезапустить систему.

7. Нажмите кнопку OK для завершения.

8. Перезапустите компьютер.1
