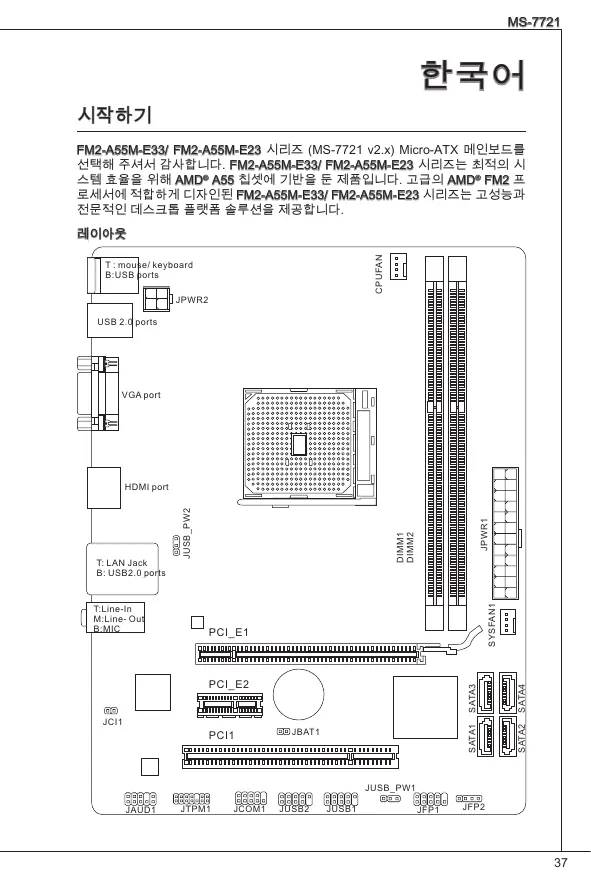

FM2-A55M-E33/ FM2-A55M-E23 시리즈 (MS-7721 v2.x) Micro-ATX 메인보드를 선택해 주셔서 감사합니다. FM2-A55M-E33/ FM2-A55M-E23 시리즈는 최적의 시

스템 효율을 위해 AMD® A55 칩셋에 기반을 둔 제품입니다. 고급의 AMD® FM2 프

로세서에 적합하게 디자인된 FM2-A55M-E33/ FM2-A55M-E23 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다. CPUFAN

■ FM2 패키지를 사용한 AMD® A10/A8/A6/A4 시리즈 프로세서를 지원합니다. ■ AMD® A55 칩셋 ■ DDR3 1866/ 1600/ 1333/ 1066 DRAM 지원하는 2개의 DDR3 DIMMs 제공(최 대 16GB) ■ 듀얼 채널 모드 지원 LAN ■ Realtek® RTL8111E에 의해 LAN 10/100/1000 패스트 이더넷 지원 ■ HD 오디오 코덱 Realtek® ALC887 내장 ■ 잭 감지 기능 8 채널 오디오 지원 SATA ■ AMD® A55로 SATA 3Gb/s 4포트 지원 RAID

■ AMD® A55로 RAID 0/ 1/ 10/ JBOD 지원하는 SATA1~4

‑ PS/2 키보드 포트 1개 ‑ PS/2 마우스 포트 1개 ‑ USB 2.0 포트 4개 ‑ LAN 포트 1개 ‑ VGA 포트 1개 ‑ HDMI 포트 1개 ‑ 오디오 포트 3개 ‑ USB 2.0 커넥터 2개 ‑ 전면 패널 오디오 커넥터 1개 ‑ TPM 모듈 커넥터 1개 ‑ 시리얼 커넥터 1개 ‑ 섀시 침입 커넥터 1개 ■ PCIe 2.0 x16 슬롯 1개 ■ PCIe 2.0 x1 슬롯 1개 ■ PCI 슬롯 1개

MS-7721 ■ Micro-ATX (22.6 cm X 17.3 cm) ■ 장착 홀 6개 ■ AMD® 듀얼 그래픽 기술 지원

‑ 이 기술을 지원하기 위한 듀얼 그래픽 APU의 조합 및 별도의 GPU는 AMD

공식 웹사이트를 방문하여 찾으세요. CPU에 대한 최신 정보는 http://www.msi.com/service/cpu-support를 참조하세요. 호환 가능한 부품에 대한 자세한 내용은 http://www.msi.com/service/test-report를 참조하세요. 부속품을 구매하시거나 부품 번호를 문의하시려면 웹페이지 http://www.msi.com/ index.php를 방문하여 자세한 내용을 확인할 수 있습니다.

후면 패널은 다음과 같은 커넥터를 지원합니다. LAN PS/2 마우스 USB 2.0 포트

• 8채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패널에 서 출력해야 합니다.
• VGA 및 HDMI 포트는 통합된 그래픽 프로세서와 같이 있을 때만 작동합니다.

FM2의 APU 및 쿨러 설치 절차 APU 설치시 과열을 방지하는 쿨러를 상단에 연결하세요. 한편, 열이 잘 발산되도록 방열판/쿨러 팬을 설치하기 전에 APU에 서멀 페이스트를 알맞게 바르세요. FM2 APU 소개

메인보드에 CPU를 정확하게 배치하기 위하여 FM2 APU 표면에 하나의 금색 삼각

형이 있습니다. 금색 삼각형은 1번 핀을 나타냅니다.

MS-7721 아래의 단계에 따라 APU 및 쿨러를 올바로 설치하세요. 잘못 설치할 경우 APU와 메인보드가 손상됩니다.

레버를 소켓에서 비스듬히 당깁니다. 레버를 90도

APU의 금색 삼각형을 찾습니다. 금색 삼각형이 그 림과 같이 가리키고 있어야 합니다. APU는 올바른 한 쪽 방향으로만 끼워집니다.

APU가 올바로 설치되면, 핀이 소켓에 완전히 끼 워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될 수

APU를 소켓 안으로 꽉 눌러 넣고 레버를 닫습니 다. 레버를 닫는 동안 APU가 움직일 우려가 있기 때문에, 레버를 닫을 때는 항상 손으로 APU의 상 단을 꽉 눌러 APU가 소켓안에 제대로 완전히 끼워

쿨러 세트를 고정 위치에 올려놓습니다. 먼저 클립 의 한쪽 끝을 사용하여 겁니다.

그리고 나서 클립의 다른 쪽 끝을 눌러 쿨러 세트 를 고정 위치의 상단에 고정합니다. 고정 레버를 찾아 위로 올립니다.

APU 팬 케이블을 메인보드의 APU 팬 커넥터에

• 안전 훅이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고 정 볼트에서 안전 훅을 분리할 때는 부상에 주의하세요.
• 시스템을 켜지전에 APU쿨러가 단단히 설치되었는지 확인합니다.
• APU 팬 설치에 대한 자세한 내용은 APU 팬 패키지에 있는 설명서를 참조하세

I/O 포트는 컴퓨터 케이스의 뒷쪽으로 향해야 하고 I/O 후면 플레이트에 있는 홀에 한줄로 세

메인보드를 설치할 때, 먼저 컴퓨터 케이스의 장착 플레이트에 메인보드 설치에 필 요한 장착 스탠드를 설치합니다. 컴퓨터 케이스와 함께 제공되는 I/O 후면 플레이 트가 있을 경우, 메인보드 패키지와 함께 제공되는 I/O 후면 플레이트로 교체하세 요. I/O 후면 플레이트는 스크류가 필요없이 컴퓨터 케이스에 쉽게 들어가야 합니 다. 장착 플레이트의 장착 스탠드를 메인보드의 스크류 홀에 정렬하고 컴퓨터 케 이스와 함께 제공되는 스크류로 메인보드를 고정합니다. 메인보드의 스크류 홀의 위치는 아래 그림과 같습니다. 자세한 내용은 컴퓨터 케이스와 함께 제공되는 메

• 표면에 불필요한 잔여물이 없는 평평한 곳 위에서 메인보드를 설치합니다.
• 메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 컴퓨터 케이스의 접촉 (장착 스탠드 제외)을 금지합니다.
• 메인보드 단락을 피하기 위해 메인보드 또는 컴퓨터 케이스속에 느슨한 금속 부 품이 없는지 확인하세요.

MS-7721 . 양쪽에 있는 장착 클립을 밖으로 당겨 DIMM 슬롯의 잠금을 해제합니다. 메모 리 모듈을 DIMM 슬롯에 수직으로 끼웁니다. 메모리 모듈은 중앙 아래쪽에 노 치가 하나만 있으며 오른쪽 방향으로만 맞습니다.

DIMM 슬롯 안쪽으로 메모리 모듈을 깊이 밀어 넣습니다. 메모리 모듈이 올바 르게 자리 잡으면 DIMM 슬롯 양쪽에 있는 플라스틱 클립이 자동으로 닫히며 닫히는 소리를 들을수 있습니다.

메모리 모듈이 양쪽에 있는 DIMM 슬롯 클립에 의해 제자리에 잠겼는지 수동

• 듀얼 채널 모드에서, 시스템 안정성을 위하여 타입과 용량이 동일한 메모리 모 듈을 설치해야 합니다.
• 하드웨어 제한으로 인해 다음 절차에 따라 설치하세요. 먼저 메모리 모듈을 설 치하고 다음 그래픽 카드를 설치하세요. 제거할 경우, 필요하다면 그래픽 카드 를 먼저 제거하세요.

JPWR1: ATX 24핀 전원 커넥터 이 커넥터를 사용하여 ATX 24 핀 전원 공급 장치를 연결할 수 있습니다. ATX 24 핀 전원 공급 장치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커 넥터 안쪽으로 꼭 눌러줍니다. 만약 정확하게 조작하였다면 전원 케이블의 클립이 메인보드의 전원 커넥터에 꼭 맞게 걸리게 됩니다.

JPWR2: ATX 4핀 전원 커넥터 이 커넥터는 CPU에 12V의 전원을 공급하는 데 사용됩니다.

모든 전원 케이블이 올바른 ATX 전원 공급장치에 연결되어 메인보드가 안정적으 로 작동하는지 확인하세요. CPUFAN1, SYSFAN1: 팬 전원 커넥터 팬 전원 커넥터는 +12V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨 어 모니터 칩셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은 사용 가능한 시스템 팬 커넥터에 모두 연결될수 있으므로 만일 시스템 팬을 메 인보드에 전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요. CPUFAN1

SYSFAN1 MS-7721 SATA1~4: SATA 커넥터 이 커넥터는 고속 시리얼 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하 나의 시리얼 ATA 장치에 연결할수 있습니다. 시리얼 ATA 장치는 디스크 드라이

브(HD), 솔리드 스테이트 드라이브 (SSD) 및 광학 드라이브 (CD/ DVD/ 블루 레

• SATA 케이블을 90도로 꺽지 마세요. 그럴 경우 전송중 데이터가 손상될 수 있

• SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫 커 넥터를 메인보드에 연결할것을 권장합니다. JFP1, JFP2: 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널 스위치 및 LED를 연결할 수 있으며, JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

JFP1 JCOM1: 시리얼 포트 커넥터 이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 시리 얼 장치를 연결할 수 있습니다.

JUSB1, JUSB2: USB 2.0 확장 커넥터

이 커넥터는 USB HD, 디지털 카메라, MP3 플레이어, 프린터, 모뎀 등과 같은 고속

의 USB 주변 장치를 연결하는 데 적합합니다.

JAUD1 : 전면 패널 오디오 커넥터 이 커넥터를 사용하여 컴퓨터 케이스의 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

JCI1: 섀시 침입 커넥터 이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 컴퓨터 케이스가 열리는 경 우, 섀시 침입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경 고 메시지를 표시합니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야

MS-7721 JTPM1: TPM 모듈 커넥터 이 커넥터는 옵션인 TPM(Trusted Platform Module) 모듈에 연결됩니다. 자세한 내 용과 사용법은 TPM 보안 플랫폼 설명서를 참조하세요.

JBAT1: CMOS 클리어 점퍼 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는

CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켤 때마다 시스템이 OS를

자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설치하여 CMOS RAM을

시스템이 꺼져 있는 동안 이 점퍼를 단락시켜 CMOS RAM을 지울수 있습니다. 다 음, 점퍼를 분리합니다. 시스템이 켜져 있는 동안 CMOS RAM을 지우지 마세요. 그 럴 경우 메인보드가 손상될 수 있습니다.

JUSB_PW1, JUSB_PW2: USB 전원 점퍼

후면 IO 패널의 USB 포트는 JUSB_PW2에 의해 제어되고 JUSB1 및 JUSB2는

JUSB_PW1에 의해 제어됩니다. 이 점퍼는 “USB 및 PS/2 장치에 의해 S3/S4/S5 상 태에서 웨이크업”하는 기능을 활성화 또는 비활성화하는데 사용됩니다. JUSB_PW1 온보드 USB

이 점퍼를 활성화하는 경우, 전원 공급 장치는 반드시 +5VSB 및 최소 2A의 전류를 공급할수 있어야 합니다.

MS-7721 PCIe 슬롯 PCIe 슬롯은 PCIe 인터페이스 확장 카드를 지원합니다. PCIe 2.0 x16 슬롯 PCIe 2.0 x1 슬롯 PCI 슬롯

PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드

확장 카드를 추가하거나 제거할 때 먼저 전원을 껐는지 확인하세요. 동시에 점퍼, 스위치 또는 BIOS 구성과 같은 확장 카드에 해대 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를 읽으세요. PCI 인터럽트 요청 라우팅 Interrupt request line의 약어인 IRQ는 I-R-Q로 발음하며, 장치가 인터럽트 신호를

프로세서로 전송할 수 있는 하드웨어입니다. PCI IRQ 핀은 다음과 같이 PCI 버스

BIOS 설정 컴퓨터를 켜면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면 에 아래의 메시지가 표시되면, <DEL> 키를 눌러 CLICK BIOS II를 시작합니다. Press DEL key to enter Setup Menu, F11 to enter Boot Menu (DEL을 누르면 설정메뉴를, F11을 누르면 부팅 메뉴를 시작합니다.)

위 메시지를 보지 못했거나 CLICK BIOS II로 들어가지 못했다면, 시스템을 껐다 다

시 켜거나 RESET 버튼을 눌러 다시 시작합니다. 또한 <Ctrl>, <Alt> 및 <Delete> 키 를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.

이 장에서 설명되는 각 BIOS 캐터고리 아래의 항목은 시스템 성능을 향상하기 위 해 지속적으로 업데이트됩니다. 따라서 설명이 최신 BIOS와 약간 다를 수 있으니 참조용으로 사용하시기 바랍니다. CLICK BIOS II를 시작하면 아래의 화면이 표시됩니다.

여기에 표시된 그림은 참조용으로서 구매한 제품에 따라 다를수 있으니 자세한 정 보는 사용자가 구매한 시스템의 실제 화면을 참조하세요. 이 블록은 프로세서와 메인보드의 온도를 표시합니다.

이 블록은 시간, 날짜, CPU 이름, CPU 주파수, DRAM 주파수, DRAM 용량 및 BIOS

버전 등 정보를 표시합니다. BIOS 선택 메뉴 아래와 같은 옵션이 제공됩니다. SETTINGS - 이 메뉴를 사용하여 칩셋 기능 및 부팅장치에 대한 설정을 지정 OC - 이 메뉴에는 주파수 및 전압 조정 항목이 포함됩니다. 주파수가 높아지면 성능이 좋아지지만 높은 주파수와 열은 시스템의 불안정성을 일으킬수 있으므 로 일반 사용자는 오버클럭 기능을 사용하지 말것을 권장합니다. ECO - 이 메뉴는 에너지 절약 설정과 관련됩니다. BROWSER - 이 기능은 MSI Winki 웹 브라우저를 링크하는데 사용됩니다. UTILITIES - 백업 및 업데이트용 유틸리티가 포함됩니다. SECURITY - 보안 메뉴는 권한이 없는 사람이 시스템 설정을 변경하는것을 방지 하는데 사용되므로 시스템을 보호할수 있습니다. 부팅 장치 우선순위 바 장치 아이콘을 이동하여 부팅 순위를 변경합니다. 이 버튼은 부팅 메뉴를 시작하는데 사용됩니다. 이 항목을 클릭하는 즉시 장치에서 시스템을 부팅할수 있습니다. 이 기능은 에너지 절약 또는 오버클로킹의 사전 설정을 로드할수 있습니다. 이 영역은 BIOS 설정 및 구성 정보를 제공합니다. BIOS 설정시, 필요한 언어를 선택할 수 있습니다. 부팅 장치 우선순위 바 이 바는 부팅 장치의 우선순위를 나타냅니다. 밝아진 아이콘은 장치가 활성화 되

아이콘을 클릭한 다음, 오른쪽 또는 왼쪽으로 끌어 당겨 부팅 우선순위를 지정합

• 이 항목은 고급 사용자만을 위한 항목입니다.
• 오버클로킹은 보증하지 않습니다. 부적절하게 작동하였을 경우, 보증이 무효화 되며 컴퓨터 하드웨어가 심각하게 손상될수 있습니다.
• 오버클로킹에 익숙하지 않은 경우, OC Genie를 사용하여 보다 쉽게 오버클로 킹 할것을 권장합니다. Current CPU / DRAM Frequency 이 항목은 CPU 및 메모리 속도의 현재 클럭을 표시합니다. (읽기 전용) Adjust CPU Ratio 이 항목은 외부나 메인보드 클럭 속도에 관한 프로세서의 내부 클럭 속도를 결정 하는 배수를 조정합니다. 이 항목은 프로세서가 이 기능을 지원하는 경우에만 적 Adjusted CPU Frequency 이 항목은 조정된 CPU 주파수를 표시합니다. (읽기 전용) Adjust CPU-NB Ratio 이 항목은 CPU-NB 클럭 비율을 조정합니다. Adjusted CPU-NB Frequency 이 항목은 조정된 CPU-NB 주파수를 표시합니다.(읽기 전용) CPU Core Control 이 항목을 사용하여 CPU 코어 수를 제어할 수 있습니다. [Auto]로 설정하면 CPU가 기본 코어 수로 작동하고 [Manual]로 설정하면 특정 CPU 코어 수를 활성화/비활 성화할 수 있습니다.

MS-7721 AMD Turbo Core Technology 이 기술은 시스템 성능을 향상시키기 위하여 액티브 CPU 코어의 주파수를 자동 Adjust Max Turbo Core Ratio 이 항목을 사용하여 최대 터보 코어 비율을 조정할 수 있습니다. Adjusted Max Turbo Core Frequency 이 항목은 조정된 최대 터보 코어 주파수를 표시합니다.(읽기 전용) Adjust Turbo Core Ratio 이 항목을 사용하여 터보 코어 비율을 조정할 수 있습니다. Adjusted Turbo Core Frequency 이 항목은 조정된 터보 코어 주파수를 표시합니다.(읽기 전용) Adjust GPU Engine Frequency 이 항목을 사용하여 GPU 엔진 주파수를 조정할 수 있습니다. Adjusted GPU Engine Frequency 이 항목은 조정된 GPU 엔진 주파수를 표시합니다.(읽기 전용) DRAM Frequency 이 항목은 DRAM 주파수를 조정할수 있습니다. 단, 오버클로킹 정상 동작은 보증 Adjusted DRAM Frequency 이 항목은 조정된 DRAM 주파수를 표시합니다. (읽기 전용) Intel Extreme Memory Profile (XMP) 시스템 성능을 향상시키기 위하여 Intel Extreme Memory Profile (XMP) 적용을 선 택할 수 있습니다. Intel Extreme Memory Profile (XMP)가 활성화 된 경우, AMD Memory Profile (AMP)가 강제적으로 비활성화됩니다. AMD Memory Profile (AMP) 시스템 성능을 향상시키기 위하여 AMD Memory Profile (AMP) 적용을 선택할 수 있습니다. AMD Memory Profile (AMP)가 활성화 된 경우, Intel Extreme Memory Profile (XMP)가 강제적으로 비활성화됩니다. DRAM Timing Mode DRAM 모듈의 SPD (Serial Presence Detect) EEPROM에 의해 DRAM 타이밍을 제어할지를 선택합니다. [자동]으로 설정하면 SPD 구성을 기준으로 하는 BIOS에 의해 DRAM 타이밍 및 다음 “고급 DRAM 구성” 서브 메뉴를 판별할수 있습니다. [Link] 또는 [Unlink]를 선택하면 사용자가 DRAM 타이밍 구성 및 다음 관련 “고급 DRAM 구성” 서브 메뉴를 수동으로 설정할수 있습니다. Advanced DRAM Configuration <Enter>를 눌러 서브 메뉴를 시작합니다. Command Rate 이 설정은 DRAM 명령 속도를 제어합니다. tCL SDRAM이 읽기 명령을 받아서 이 명령을 시작하기 전에 (클록 사이클의) 타이밍 지연을 결정하는 CAS 대기 시간을 제어합니다.

tRCD DRAM이 재충전되면 행과 열이 따로 분리됩니다. 이 설정 항목을 사용하면 RAS(열 주소)에서 CAS(행 주소)로의 변환 타이밍을 결정할 수 있습니다. 클록 사이클이 짧을수록 DRAM 성능이 빨라집니다. tRP 이 설정은 사전에 충전할 수 있는 RAS 사이클 수를 제어합니다. DRAM 재충전 이전에 RAS가 충전 시간을 충분히 갖지 못할 경우, 충전이 불충분해서 DRAM이 데이터를 보존하지 못할 수 있습니다. 이 항목은 시스템에 동기화 DRAM이 설 치된 경우에만 적용됩니다. tRAS 이 설정은 RAS가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간 tRFC 이 설정은 RFC가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간 tWR 이 항목은 데이터 버스트 쓰기 끝기부터 사전 충전 명령 시작까지의 최소 시간 간 격을 제어합니다. 감지 증폭기로 셀에 데이터를 복원합니다. tWTR 이 항목은 데이터 버스트 쓰기 끝기부터 칼럼 읽기 명령 시작까지의 최소 시간 간격을 제어합니다. 이 항목은 읽기 명령을 시작하기 전에 I/O gating이 감지 증 폭기를 활성화할 수 있습니다. tRRD 다른 뱅크의 active-to-active 지연을 지정합니다. tRTP 읽기 명령과 사전 충전 명령 간의 시간 간격을 결정합니다. tFAW 이 항목은 tFAW (four activate window delay) 타이밍 설정에 사용됩니다. tWCL 이 항목은 tWCL (Write CAS Latency) 타이밍 설정에 사용됩니다. tCKE 이 항목은 DRAM 모듈의 펄스 폭을 설정하는데 사용됩니다. tRTL 이 항목은 라운드 칩 지연 설정에 사용됩니다. Advanced Channel 1/ 2 Timing Configuration <Enter>를 눌러 서브 메뉴를 시작합니다. 각 채널의 고급 메모리 타이밍을 설 DRAM Voltage 이 항목은 메모리 전압을 조정하는데 사용됩니다. Spread Spectrum 이 기능은 펄스 조절로 생성된 EMI (Electromagnetic Interference)를 줄여줍니다.

• EMI 문제가 발생하지 않을 경우, 최적의 시스템 안정성 및 성능을 위해 [사용 안 함]으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우, EMI 감소를 위해 대 역 확산 값을 선택하세요.
• 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하세요.
• 사소한 지터조차도 클럭 속도를 일시적으로 상승시키면 오버클로킹한 프로세서 를 고정시키는 원인이 될수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 [사용 안함]으로 설정해야 합니다. Overclocking Profiles <Enter>를 눌러 서브 메뉴를 시작합니다. Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 <Enter>를 눌러 서브 메뉴를 시작합니다. Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 이 항목에 지정한 이름을 입력합니다. Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 선택된 현재 오버클럭 프로파일 설정을 ROM에 저장합니다. Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 ROM에서 저장된 프로파일 설정을 로드 또는 지웁니다. OC Profile Save to USB 현재 오버클로킹 설정을 USB 드라이브에 저장합니다. OC Profile Load from USB USB 드라이브에서 저장된 설정을 로드합니다. CPU Specifications <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 CPU의 모든 주요 기능을 표시하며 읽기 전용입니다. 사용자는 언제든지 [F4]키를 눌러 정보를 액세스할수 있습니다. <Enter>를 눌러 서브 메뉴를 시작합니다. CPU Technology Support <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 CPU가 지원하 는 기술을 표시합니다.(읽기 전용) MEMORY-Z <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 DIMM의 모든 설정과 타 이밍을 표시합니다. 이 정보는 구매한 모델에 따라 다를수 있으며 읽기 전용입니 다. 사용자는 언제든지 [F5]키를 눌러 정보를 액세스할수 있습니다. <Enter>를 눌 러 서브 메뉴를 시작합니다. DIMM1~2 Memory SPD <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 메모리의 정

CPU Features <Enter>를 눌러 서브 메뉴를 시작합니다. AMD Cool’n’Quiet Cool’n’Quiet 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있

• Cool’n’Quiet 기능이 활성화되고 제대로 작동하는지 확인하려면, 다음 사항을 이 중으로 확인해야 합니다.
• BIOS 설정을 실행하고 OC 메뉴에서 CPU Feature > AMD Cool’n’Quiet를 찾아 이 항목을 “Enabled”로 설정합니다.
• Windows를 시작하여 [Start]->[Settings]->[Control Panel]->[Power Options]를 선 택합니다. 전원 옵션 등록 정보 태그를 시작하여 전원 체계에서 최소 전원 관리 SVM Mode 이 항목에서 AMD SVM (Secure Virtual Machine) 기술을 활성화/비활성화할 수 Core C6 State

이 항목에서 C6 지원 상태를 활성화/비활성화 할수 있습니다. CPU가 C6 상태일

경우, 모든 코어가 구축 상태를 저장하는 동시에 코어의 전압이 0볼트로 낮춰집 니다. CPU가 C6 상태에서 벗어나려면 오랜 시간이 걸립니다.

MS-7721 SETTINGS(설정)에서 저장 및 종료를 클릭합니다. Discard Changes and Exit 이 항목을 사용하여 모든 변경 사항을 취소하고 설정을 종료합니다. Save Changes and Reboot 이 항목을 사용하여 변경 사항을 저장하고 시스템을 리셋합니다. Save Changes 이 항목을 사용하여 변경 사항을 저장합니다. Discard Changes 이 항목을 사용하여 모든 변경 사항을 취소합니다. Restore Defaults 이 항목을 사용하여 BIOS 공급 업체가 설치한 최적 기본값을 로드합니다. == Boot Override == 이 메뉴에 설치된 저장 장치가 있습니다. 한 저장 장치를 선택하고 부팅 장치로 설 Built-in EFI Shell 이 항목을 사용하여 EFI Shell을 시작합니다.

Windows XP 설치 정보 이 부분에서는 IDE 또는 AHCI 모드로 Windows XP를 설치하는 절차를 설명합니 IDE 모드로 Windows XP 설치하기 Windows XP 설치가 실패하거나 파라색 화면이 나타나는것은, AHCI 모드로 저장 장치에 설치되는것을 지지하지 않기 때문입니다. 하지만 Windows XP 운영 체제를 설치하는것을 선호하는 경우, BIOS 항목을 다음과 같이 변경하면 됩니다.

BIOS SETUP 부분을 참조하여 BIOS에 액세스하세요.

SETTINGS에 들어가서 → 통합 주변 장치 → SATA 모드를 선택합니다.

SATA 모드를 IDE 모드로 설정합니다.

SETTINGS에 들어가서 → 저장 및 종료 → 변경사항을 저장하고 재부팅합니

Windows XP 운영 체제를 설치합니다. AHCI 모드로 Windows XP 설치하기 AHCI 모드로 Windows XP 운영 체제를 설치하려는 경우, 먼저 Windows XP 용 AHCI 드라이버를 준비하세요. Intel AHCI 드라이버 디스크 생성하기 아래의 사항에 따라 “Intel® AHCI 드라이버” 를 만드세요.

MSI DVD를 DVD-ROM 드라이브에 삽입합니다.

설치 화면에서 “Browse CD”를 클릭하세요.

\\ChipSet\AMD\Packages\Drivers\SBDrv_for_Hudson\SB9xx\AHCI\XP의 든 내용을 포맷된 플로피 디스켓에 복사합니다.

MS-7721 Windows XP 운영 체제 설치하기 다음 절차를 따르세요.

BIOS에 액세스하여 SATA 모드를 AHCI 모드로 설정하고 저장한후 시스템을

USB 플로피 디스크 드라이브가 컴퓨터에 연결되었는지 확인하세요.

Windows XP를 설치합니다. Windows 설치 화면에 “타사 SCSI 또는 RAID 드 라이버를 설치하려면 F6 키를 누르세요.”라는 메시지가 나타나면, “F6” 키를

AHCI 드라이버가 들어있는 플로피 디스크를 플로피 디스크 드라이브에 삽입

다음 화면이 나타나면, “S” 키를 눌러 추가 장치를 지정합니다.

제공된 리스트에서 AMD AHCI 호환 가능한 컨트롤러를 선택합니다.

화면의 지시에 따라 설치를 완성하세요.
