사용 설명서 H310M Pro MSI

H310M PRO-M2 메인보드를 구입해주셔서 감사합니다. 이

사용 설명서는 메인보드 레이아웃, 부품 개요, BIOS 설정 및 소프 트웨어 설치에 대한 정보를 제공합니다2

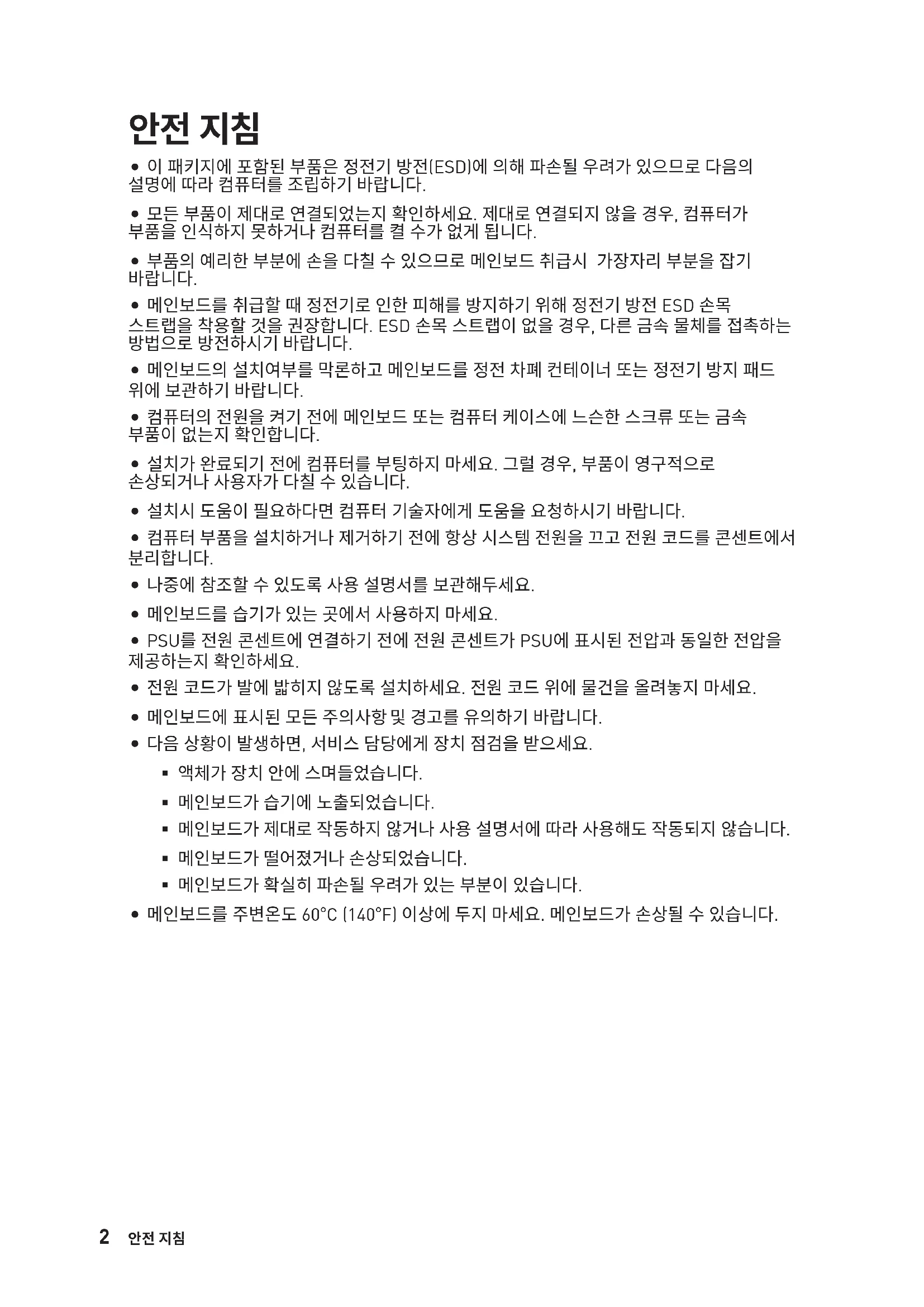

y 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하기 바랍니다. y 모든 부품이 제대로 연결되었는지 확인하세요. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. y 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡기

y 메인보드를 취급할 때 정전기로 인한 피해를 방지하기 위해 정전기 방전 ESD 손목 스트랩을 착용할 것을 권장합니다. ESD 손목 스트랩이 없을 경우, 다른 금속 물체를 접촉하는 방법으로 방전하시기 바랍니다. y 메인보드의 설치여부를 막론하고 메인보드를 정전 차폐 컨테이너 또는 정전기 방지 패드 위에 보관하기 바랍니다. y 컴퓨터의 전원을 켜기 전에 메인보드 또는 컴퓨터 케이스에 느슨한 스크류 또는 금속 부품이 없는지 확인합니다. y 설치가 완료되기 전에 컴퓨터를 부팅하지 마세요. 그럴 경우, 부품이 영구적으로 손상되거나 사용자가 다칠 수 있습니다. y 설치시 도움이 필요하다면 컴퓨터 기술자에게 도움을 요청하시기 바랍니다. y 컴퓨터 부품을 설치하거나 제거하기 전에 항상 시스템 전원을 끄고 전원 코드를 콘센트에서

y 나중에 참조할 수 있도록 사용 설명서를 보관해두세요. y 메인보드를 습기가 있는 곳에서 사용하지 마세요. y PSU를 전원 콘센트에 연결하기 전에 전원 콘센트가 PSU에 표시된 전압과 동일한 전압을 제공하는지 확인하세요. y 전원 코드가 발에 밟히지 않도록 설치하세요. 전원 코드 위에 물건을 올려놓지 마세요. y 메인보드에 표시된 모든 주의사항 및 경고를 유의하기 바랍니다. y 다음 상황이 발생하면, 서비스 담당에게 장치 점검을 받으세요. 액체가 장치 안에 스며들었습니다. 메인보드가 습기에 노출되었습니다. 메인보드가 제대로 작동하지 않거나 사용 설명서에 따라 사용해도 작동되지 않습니다. 메인보드가 떨어졌거나 손상되었습니다. 메인보드가 확실히 파손될 우려가 있는 부분이 있습니다. y 메인보드를 주변온도 60°C (140°F) 이상에 두지 마세요. 메인보드가 손상될 수 있습니다.3

CPU 소켓 LGA1151용 8세대 인텔

y DDR4 메모리 슬롯 2개, 최대 32GB 지원 y DDR4 2666/ 2400/ 2133 MHz 메모리 지원 y 듀얼 채널 모드 지원 y non-ECC, un-buffered 메모리 지원 y Intel

Extreme Memory Profile (XMP) 지원 *호환되는 메모리에 대한 더 많은 정보는 http://www.msi.com을 방문하여 알아보시기 바랍니다

y VGA 포트 1개, 최대 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz 해상도 지원* y DVI-D 포트 1개, 최대 1920x1200@60Hz 해상도 지원* y HDMI™ 포트 1.4 1개, 최대 4096x2160@30Hz 해상도 지원*

• 동시에 2개의 디스플레이를 지원합니다.

H310 칩셋 y SATA 6Gb/s 4포트* y M.2 슬롯 1개 (Key M) 최대 PCIe 2.0 x4 및 SATA 6Gb/s지원 2242/ 2260 /2280 저장 장치 지원 USB y Intel

H310 칩셋 USB 3.1 Gen1 (슈퍼 스피드 USB) 4포트 (후면 패널에 A타입 2포트, 내장 USB 커넥터를 통해 2포트)

USB 2.0 (하이 스피드 USB) 6포트 (후면 패널에 A타입 4

포트, 내장 USB 커넥터를 통해 2포트)

ALC887 코덱 y 7.1-채널 HD 오디오 LAN Intel I219-V Gigabit LAN 컨트롤러 1개 다음 페이지에서 계속4

y PS/2 키보드/마우스 콤보 포트 1개 y USB 2.0 A타입 포트 4개 y VGA 포트 1개 y DVI-D 포트 1개 y HDMI™포트 1개 y USB 3.1 Gen1 A타입 포트 2개 y LAN (RJ45)포트 1개 y 오디오 잭 3개

y 24핀 ATX메인 전원 커넥터 1개 y 8핀 ATX 12V전원 커넥터 1개 y SATA 6Gb/s 커넥터 4개 y USB 3.1 Gen1 커넥터 1개 (외 추가 USB 3.1 Gen1 2포트 지원) y USB 2.0 커넥터 1개 (외 추가 USB 2.0 2포트 지원) y 4핀 CPU팬 커넥터 1개 y 4핀 시스템 팬 커넥터 1개 y 전면 패널 오디오 커넥터 1개 y 시리얼 포트 커넥터 1개 y 전면 패널 커넥터 2개 y TPM모듈 커넥터 1개 y 섀시 침입 커넥터 1개 y CMOS 클리어 점퍼 1개

y CPU/시스템 온도 감지 y CPU/시스템 팬 속도 감지 y CPU/시스템 팬 속도 제어

y m-ATX 폼 팩터 y 9.1 in. x 7.3 in. (23.0 cm x 18.5 cm) BIOS 기능 y 128 Mb플래시 1개 y UEFI AMI BIOS y ACPI 6.1 , SM BIOS 2.8 y 다국어 다음 페이지에서 계속5

y 드라이버 y 앱 매니저 y 슈퍼 차져 y 커맨드 센터 y 라이브 업데이트 6 y 스마트 툴 y 램 디스크 y DPC 레이턴시 튜너 y 패스트 부트 y X-부스트 y 네트워크 매니저 y CPU-Z MSI 게이밍 y 인텔 익스트림 튜닝 유틸리티 y 구글 유틸리티 : 크롬, 툴바, 드라이브 y 노턴™ 인터넷 시큐리티 솔루션6 뒷면 I/O 패널 뒷면 I/O 패널 LAN 포트 LED 상태 표시 PS/2 키보드/

LAN USB 2.0 USB 2.0 DVI-D VGA USB 3.1 Gen1 Line입력 Mic 입력 Line출력 Audio 7.1-채널 구성 도표 .7.1 채널 오디오를 구성하려면 전면 오디오 I/O 모듈을 JAUD1 커넥터에 연결해야 합니다. 아래의 방법에 따라 구성하시기 바랍니다.

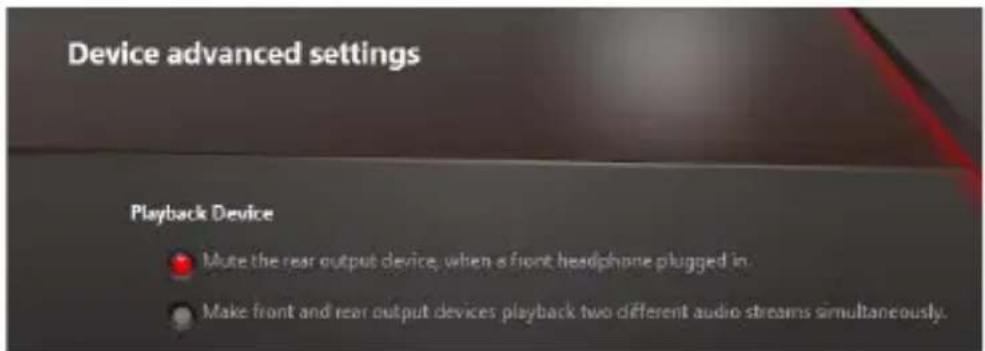

1. Realtek HD Audio Manager (Realtek HD 오디오 매니저) > Advanced Settings(고급

설정) 아이콘을 클릭하면 아래의 대화창이 나타납니다.

2. [Mute the rear output device, when a front headphone plugged in](앞면에

헤드폰을 연결했을 때 뒤쪽 출력 장치를 음소거로 하세요)항목을 선택합니다.

3. 스피커를 뒷면 및 전면 I/O 패널의 오디오 잭에 연결합니다. 장치를 오디오 잭에 연결하면

대화창이 나타나며 현재 연결된 장치를 표시합니다. 링크/ 통신 LED

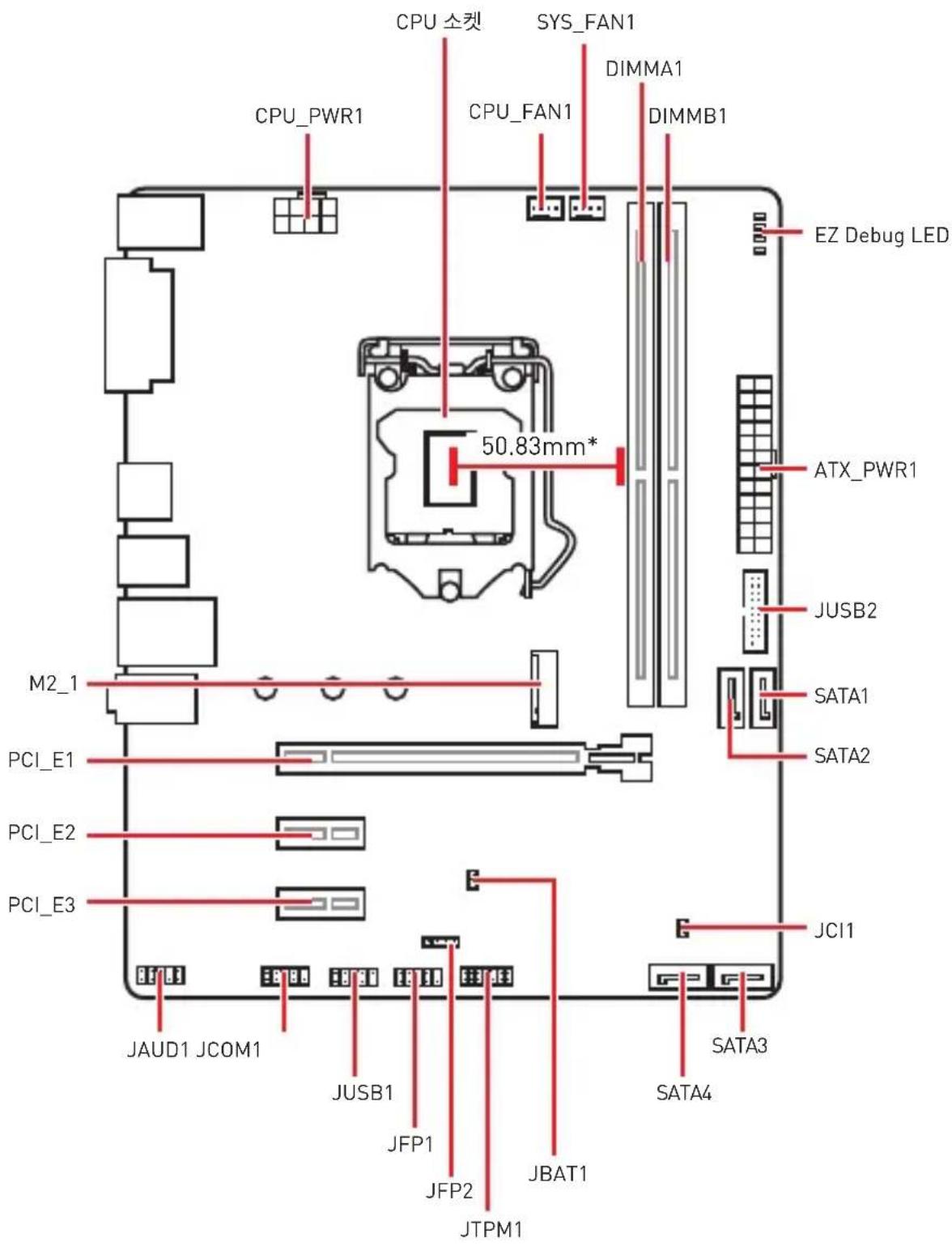

꺼짐 10 Mbps 속도로 연결되었습니다. 녹색 100 Mbps 속도로 연결되었습니다. 오렌지색 1 Gbps 속도로 연결되었습니다.7 뒷면 I/O 패널 구성품 개요

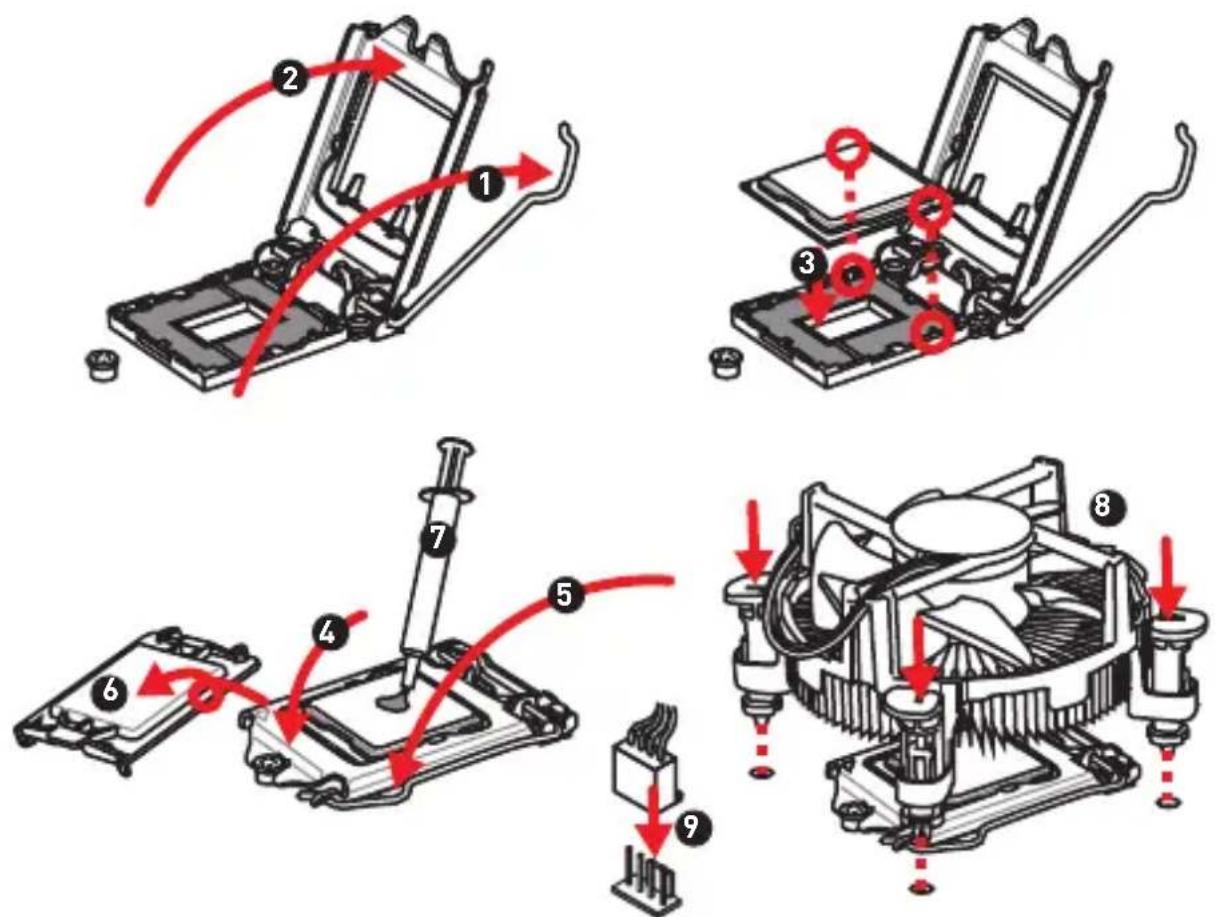

• CPU 중심에서부터 가장 가까운 DIMM 슬롯 까지의 거리8 CPU 소켓 아래와 같이 CPU를 CPU소켓에 설치하세요.

CPU를 설치하거나 제거하기 전에 전원 코드를 콘센트에서 뽑아주시기 바랍니다.

프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다.

CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고

시스템 성능을 유지하는데 꼭 필요합니다.

시스템을 부팅하기 전에 CPU 히트싱크가 단단히 설치되었는지 확인합니다.

과열은 CPU와 시스템을 심각하게 손상시킬 수 있으니 CPU가 과열되지 않도록 쿨러팬이 제대로 작동하고 있는지 항상 확인하세요. 열이 잘 발산되도록 CPU와 방열판 사이에 서멀 페이스트(또는 서멀 테이프)를 고르게 발라주세요.

CPU가 설치되어 있지 않은 경우, 손상되지 않도록 항상 플라스틱 캡으로 CPU 소켓 핀을

CPU와 히트싱크/ 쿨러를 별도로 구입하였을 경우, 설치에 대한 자세한 내용은 히트싱크/ 쿨러 패키지에 있는 설명서를 참조하세요.

구성품 개요 구성품 개요 DIMM 슬롯 아래와 같이 메모리 모듈을 DIMM 슬롯에 설치하세요.

시스템을 성공적으로 부팅하기 위해 항상 DIMMA1 슬롯에 메모리 모듈을 먼저 삽입하세요.

칩셋 자원 사용법에 의해 사용 가능한 메모리의 용량은 설치된 용량보다 작습니다.

주소 메모리의 최대 용량은 4GB 혹은 메모리 주소 제한으로 인해 32-비트 (Windows OS) 이하 라는 것을 유의하세요. 따라서 메인 보드에 4GB이상 메모리를 설치하려면 64-비트 Windows OS를 설치할 것을 권장합니다. PCI_E1~3: PCIe 확장 슬롯 PCI_E1: PCIe 3.0 x16 (CPU 레인) PCI_E3: PCIe 2.0 x1 (PCH 레인) PCI_E2: PCIe 2.0 x1 (PCH 레인)

크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 방지하기 위해 MSI Gaming Series Graphics Card Bolster와 같은 도구를 사용하시기

확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으세요. 확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를

SATA1~4: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할

수 있습니다.SATA1SATA2SATA3SATA4

SATA 케이블을 90도로 꺽지 마세요. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫 커넥터를 메인보드에 연결할 것을 권장합니다. JFP1, JFP2: 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널에 있는 스위치 및 LED를 연결할 수 있습니다.

ATX_PWR1, CPU_PWR1: 전원 커넥터

이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다.

모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로 작동하는지 확인하세요.

RST는 PCIe M.2 SSD UEFI ROM만 지원합니다. 30°

M.2 나사12 JUSB2: USB 3.1 Gen1 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.1 Gen1 포트를 연결할 수 있습니다.

전원 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. JUSB1: USB 2.0 커넥터 이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다.

VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.

USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI

SUPER CHARGER 유틸리티를 설치하시기 바랍니다.13 구성품 개요 구성품 개요 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널에 있는 오디오 잭을 연결할 수 있습니다.

5 Head Phone R 6 MIC Detection 7 SENSE_SEND 8 No Pin 9 Head Phone L 10 Head Phone Detection JCOM1: 시리얼 포트 커넥터 이 커넥터를 사용하여 선택에 따라 시리얼 포트를 브라켓과 연결할 수 있습니다.

1 DCD 2 SIN 3 SOUT 4 DTR 5 Ground 6 DSR 7 RTS 8 CTS 9 RI 10 No Pin JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM(Trusted Platform Module)에 연결됩니다. 자세한 내용과 사용법은 TPM 보안 플랫폼 설명서를 참조하십시오.

팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 만일 PWM 모드 팬 커넥터에 3-핀 (Non-PWM) 팬을 연결하였을 경우, 팬은 100% 속도로 회전하기 때문에 잡음이 많이 생길 수 있습니다.다음 설명에 따라 팬 커넥터를 PWM 또는 DC

PWM 모드 핀 정의 1 Ground 2 +12V 3 Sense 4 Speed Control Signal DC 모드 핀 정의 1 Ground 2 Voltage Control 3 Sense 4 NC PWM 모드 팬 커넥터 기본 설정 DC 모드 팬 커넥터 기본 설정 팬 모드 전환 및 속도 조정 PWM 모드와 DC 모드 사이에서 전환할 수 있으며 BIOS > Hardware Monitor(하드웨어 모니터)로 이동하여 팬 속도를 조정할 수 있습니다. PWM 모드 또는 DC 모드 선택

PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다. CPU 온도에 따라 팬 속도를 단계별 설정 가능합니다.

SYS_FAN1 팬 커넥터 핀 정의15 구성품 개요 구성품 개요 EZ디버그 LED 이 LED는 메인보드의 상태를 표시합니다. CPU - CPU가 감지되지 않거나, 감지 실패하였음을 나타냅니다. DRAM -DRAM이 감지되지 않거나 감지 실패하였음을 나타냅니다. VGA - GPU가 감지되지 않거나 감지 실패하였음을 나타냅니다. BOOT - 부팅장치가 감지되지 않거나 감지 실패하였음을 나타냅니다.16

JBAT1: CMOS (Reset BIOS) 클리어 점퍼 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를

CMOS클리어/ BIOS 리셋 기본 값으로 BIOS 리셋하기

1. 컴퓨터의 전원을 끈 후 전원 콘센트에서 플러그를 뽑습니다

2. 점퍼 캡을 사용하여 JBAT1을 5-10초간 단락합니다.

3. JBAT1에서 점퍼 캡을 제거합니다.

4. 플러그를 전원 콘센트에 연결한 후 컴퓨터의 전원을 켭니다.

JCI1: 섀시 침입 커넥터 이 커넥터에 섀시 침입 스위치 케이블을 연결할 수 있습니다.

1. JCI1 커넥터를 섀시의 섀시 침입 스위치/ 센서에 연결합니다.

4. Chassis Intrusion(섀시 침입) 항목을 Enabled(사용)으로 설정합니다.

5. F10 키를 눌러 변경 값을 저장하고 종료합니다. Enter 키를 누른 후 Yes를 선택합니다.

6. 섀시 커버가 다시 열리면 컴퓨터를 켤 때 알람 메시지가 화면에 나타납니다.

2. Chassis Intrusion(섀시 침입)을 Reset(리셋)으로 설정합니다.

3. F10 키를 눌러 변경 값을 저장하고 종료합니다. Enter 키를 누른 후 Yes를 선택합니다.17

구성품 개요 BIOS(바이오스) 설정 BIOS(바이오스) 설정 기본 설정은 일반적인 조건에서 시스템의 안정성을 위해 최적의 성능을 제공합니다. BIOS에 익숙하지 않을 경우, 시스템 손상 또는 부팅 실패를 방지하기 위해 항상 기본 설정을 유지하기

BIOS 항목은 시스템 성능 향상을 위해 지속적으로 업데이트됩니다. 따라서 여기에 제공된 설명은 최신 BIOS와 조금 상이할 수 있으므로 참조용으로만 사용하시기 바랍니다. 또한 BIOS 항목에 대해서는 HELP(도움말)의 설명을 참고할 수 있습니다. 여기에 제공된 그림은 참조용일 뿐이며 구매한 제품에 따라 다를수 있습니다. BIOS(바이오스) 설정 아래의 방법을 참조하여 BIOS 설정으로 이동하시기 바랍니다. y 부팅 과정에서 화면에 Press DEL key to enter Setup Menu, F11 to enter Boot Menu(DEL 키를 눌러 설정 메뉴로, F11 키를 눌러 부팅메뉴로 이동)이라는 메시지가 나타나면 Delete 키를 누르세요. y MSI FAST BOOT 애플리케이션을 사용합니다. GO2BIOS 버튼을 클릭한 후 OK를 선택하면 시스템이 재부팅되며 BIOS 설정으로 직접 이동합니다. GO2BIOS을 클릭 F1: 도움말 F2: 즐겨찾기 항목 추가/ 삭제 F3: 즐겨찾기 메뉴로 이동 F4: CPU 규격 메뉴로 이동 F5: Memory-Z 메뉴 실행 F6: 최적 기본값 불러오기 F7: 고급 모드와 EZ 모드 사이에서 전환 F8: 오버클로킹 프로파일 로드하기 F9: 오버클로킹 프로파일 저장하기 F10: 변경값 저장 및 리셋* F12: 화면을 캡처한 후 USB 플래시 드라이브에 저장 (FAT/ FAT32 포맷 전용) Ctrl+F: 검색 페이지로 이동

• F10 키를 누르면 확인 대화창이 나타나며 변경 사항에 대한 정보를 제공합니다. Yes 또는 No를 클릭하여 선택을 확인합니다.18 BIOS(바이오스) 설정 BIOS(바이오스) 리셋 문제 해결을 위해 BIOS 기본 설정을 복원해야할 경우가 나타날 수 있습니다. BIOS를 리셋하는 방법에는 다음과 같은 몇가지가 있습니다. y BIOS로 이동한 후 F6 키를 눌러 최적화된 기본 값을 로드합니다. y 메인보드의 CMOS 클리어 점퍼를 단락시킵니다.

CMOS 데이터를 삭제하기 전에 컴퓨터 전원이 꺼져 있는지 확인해야 합니다. BIOS를 재설정하려면 CMOS 클리어 점퍼 섹션을 참조하세요. BIOS(바이오스) 업데이트 M-FLASH로 BIOS 업데이트

구입한 모듈에 맞는 최신 BIOS 파일을 MSI® 웹사이트에서 다운로드한 후 BIOS 파일을 USB

플래시 드라이브에 저장합니다. BIOS 업데이트:

1. POST하는 동안 Del 키를 눌러 BIOS 설정 화면으로 이동합니다.

2. 업데이트 파일이 들어있는 USB 플래시 드라이브를 컴퓨터에 삽입합니다.

3. M-FLASH 탭을 선택하고 Yes를 클릭하여 시스템을 재부팅한 후 플래시 모드로

4. BIOS 파일을 선택하여 BIOS 업데이트 프로세서를 진행합니다.

5. 100%로 완료되면 시스템이 자동으로 재부팅됩니다.

Live Update 6으로 BIOS 업데이트

LAN 드라이버가 이미 설치되어 있고 인터넷이 제대로 연결되었는지 확인하세요. BIOS 업데이트:

1. MSI LIVE UPDATE 6을 설치 및 시작합니다.

2. BIOS Update를 선택합니다.

4. Download 아이콘을 클릭하여 최신 BIOS 파일을 다운로드한 후 설치합니다.

5. Next를 클릭하고 In Windows mode를 선택한 후 Next 및 Start를 클릭하여 BIOS를

6. 100%로 완료되면 시스템이 자동으로 재부팅됩니다.19

BIOS(바이오스) 설정 소프트웨어 설명

10 디스크를 광 드라이브에 삽입합니다.

3. 컴퓨터 케이스의 Restart 버튼을 누릅니다.

4. 컴퓨터가 POST (Power-On Self Test)하는 동안 F11 키를 눌러 부팅 메뉴로 이동합니다.

5. 부팅 메뉴에서 광학 드라이브를 선택합니다.

6. 화면에 Press any key to boot from CD or DVD... 라는 메세지가 나타나면 임의의 키를

7. 화면에 나타나는 설명에 따라 Windows

10 운영 체제에서 컴퓨터를 시작합니다 .

드라이버 디스크를 광학 드라이브에 삽입합니다.

3. 자동으로 필요한 모든 드라이버를 찾아내고 목록이 나타납니다.

4. Install 버튼을 누릅니다.

5. 소프트웨어 설치가 진행됩니다. 설치가 완료되면 다시 시작하라는 메시지가 나타납니다.

6. OK 버튼을 눌러 설치를 완료합니다.

유틸리티를 설치하기 전에 드라이버 설치가 완료되어야 합니다.

드라이버 디스크를 광학 드라이브에 삽입합니다.

2. 설치 화면이 자동으로 나타납니다.

3. Utilities 탭을 클릭합니다.

4. 설치하려는 유틸리티를 선택합니다.

5. Install 버튼을 누릅니다.

6. 유틸리티 설치가 진행됩니다. 설치가 완료되면 다시 시작하라는 메시지가 나타납니다.

7. OK 버튼을 눌러 설치를 완료합니다.
