사용 설명서 H61IE35W8 MSI

당해 무선설비는 운용중 전파흔신 가능성이 있음

BATTERY INFORMATION

European Union:

H61I-E35/W8, H61I-E35 (B3) 시리즈 (MS-7677 v1.x) Mini-ITX 메인보드를 선택해 주셔서 감사합니다. 이 시리즈는 최적의 시스템 효율을 위해 Intel® H61 (B3) 합셋에 기반을 둔 제품입니다. 고급의 Intel® LGA1155 프로세서에 적합하게 디자인된 이 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

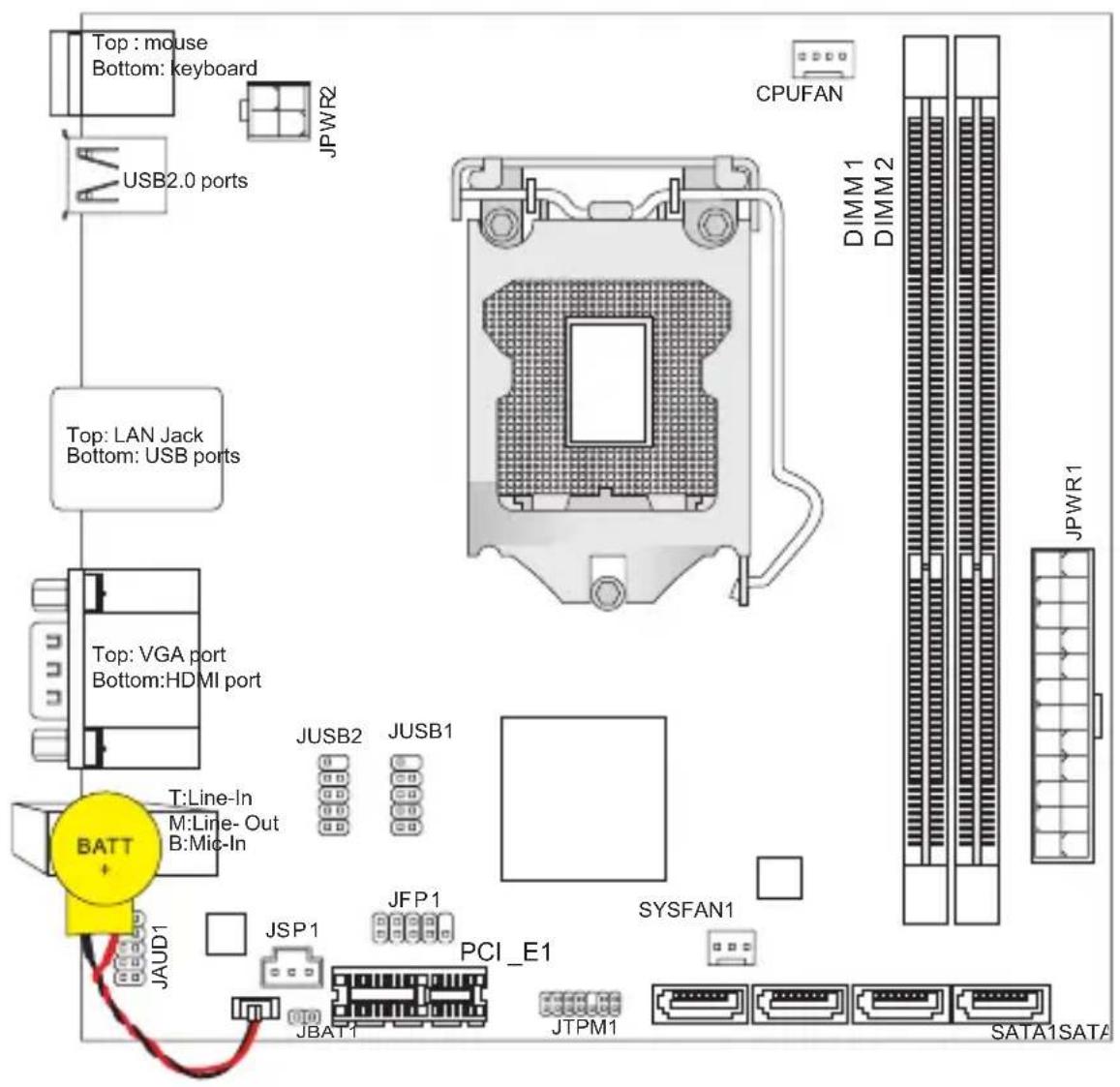

레이아웃

Top : mouse Bottom: keyboard JPWR2 USB2.0 ports Top: LAN Jack Bottom: USB ports Top: VGA port Bottom:HDMI port T:Line-In M:Line- Out B:Mic-In JUSB2 JUSB1 BATT JAUD1 JSP1 JFP1 PCI_E1 JBAT1 JTPM1 CPUFAN DIMM1 DIMM2 SYSFAN1 JTPM1 SATA1SATA

사양

지원되는 프로세서

■ LGA1155 소켓을 사용한 3세대 Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 프로세서를 지원합니다.

칩셋

Intel®H61 (B3) 침셋

지원되는 메모리

- DDR3-1066/1333/1600/1800*/2000*/2200*/2400* MHz(OC, 22nm CPU 요구됨) 지원하는 2개의 DIMMs 제공, 최대 16GB - 듀얼 채널 모드 지원

LAN

■ Realtek®8111E에 의해 LAN 10/100/1000 지원

오디오

Realtek®ALC887에 의해 통합된 칩
■8채널 오디오 출력 지원
■ Azalia 1.0 Spec 준수

SATA

Intel®H61(B3)로 SATA 3Gb/s 4포트 지원

커넥터

■ 후면 패널

-PS/2마우스포트1개
-PS/2키보드포트1개
- VGA 포트 1개*
-HDMI 포트 1개*
-USB2.0포트4개
-LAN 잙 1개
-플렉시블 오디오 잙 3개**
*(VGA 및 HDMI 포트는 통합된 그래픽 프로세서와 같이 있을 때만 작동합니다.)
- **(8 채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패널에서 출력해야 합니다.)

■ 온보드 커넥터

-USB2.0 커넥터 2개
-전면 패널 오디오 커넥터 1개
- TPM 커넥터 1개
- S/PDIF 출력 커넥터 1개

合못

■ PCIe x1 슬롯 1개

품 팩터

■ Mini-ITX (17.0 cm X 17.0 cm)

장착 홀

■장착 홀 4개

CPU에 대한 최신 정보는

호환 가능한 부품에 대한 자세한 내용은

http://www.msi.com/service/test-report를 참조하세요.

부속품을 구매하시거나 부품 번호를 문의하시려면 웹페이지 http://www.msi.com/index.php를 방문하여 자세한 내용을 확인할 수 있습니다.

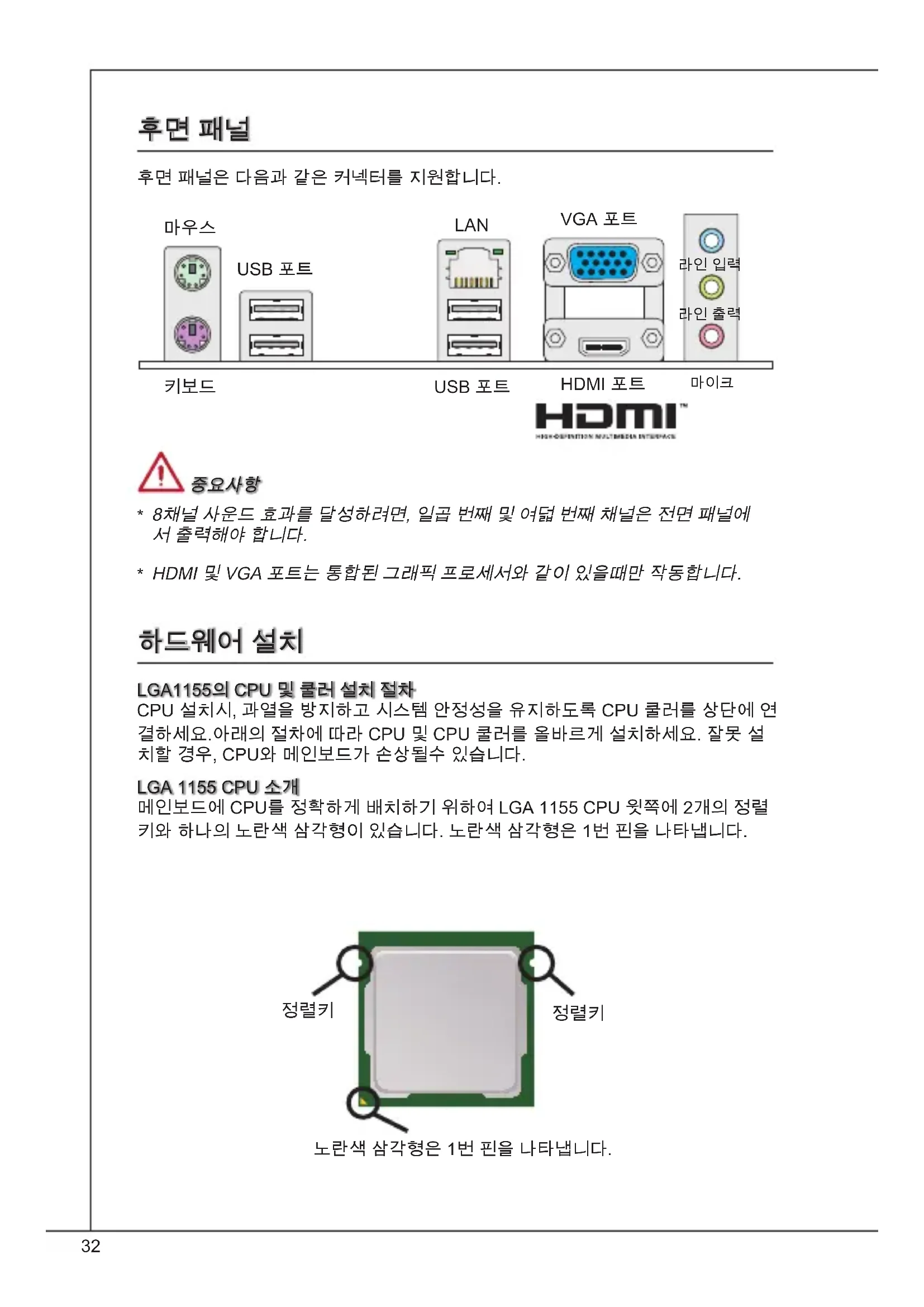

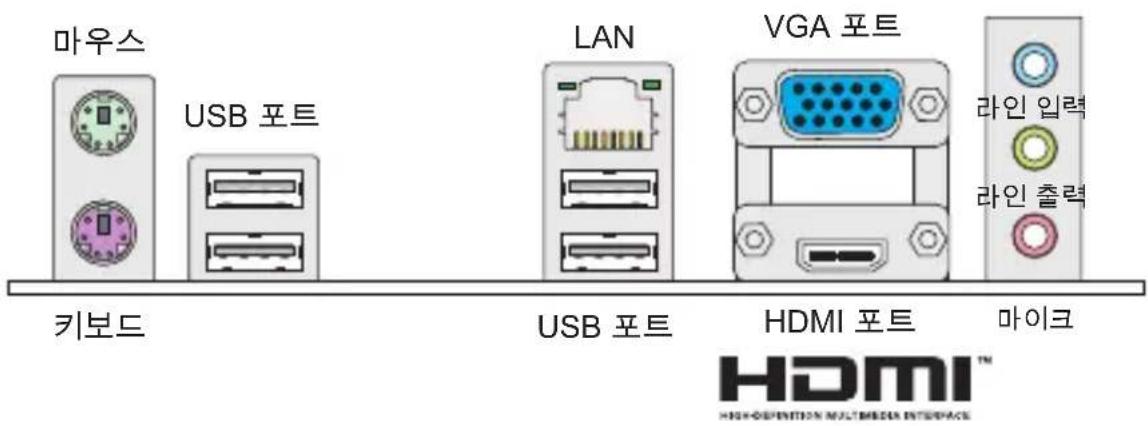

후면 패널

후면 패널은 다음과 같은 커넥터를 지원합니다.

마우스 USB 포트 키보드 LAN USB 포트 VGA 포트 HDMI 포트 마이크 라인 입력 라인 출력 HDMI™ HIGH-DIRECTION MULTIMEDIA INTERFACE

! 중요사항

* 8채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패널에서 출력해야 합니다.
* HDMI 및 VGA 포트는 통합된 그래픽 프로세서와 같이 있을때만 작동합니다.

하드웨어 설치

LGA1155의 CPU 및 콜러 설치 절차

CPU 설치시, 과열을 방지하고 시스템 안정성을 유지하도록 CPU 콜러를 상단에 연결하세요. 아래의 절차에 따라 CPU 및 CPU 콜러를 올바르게 설치하세요. 잘못 설치할 경우, CPU와 메인보드가 손상될수 있습니다.

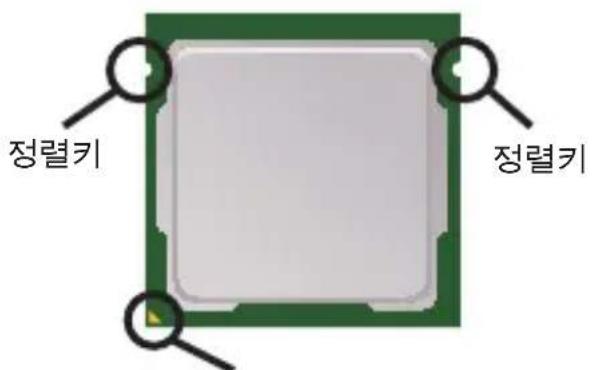

LGA 1155 CPU 소개

메인보드에 CPU를 정확하게 배치하기 위하여 LGA 1155 CPU 웃쪽에 2개의 정렬키와 하나의 노란색 삼각형이 있습니다. 노란색 삼각형은 1번 핀을 나타냅니다.

정렬키 정렬키

노란색 삼각형은 1번 핀을 나타냅니다.

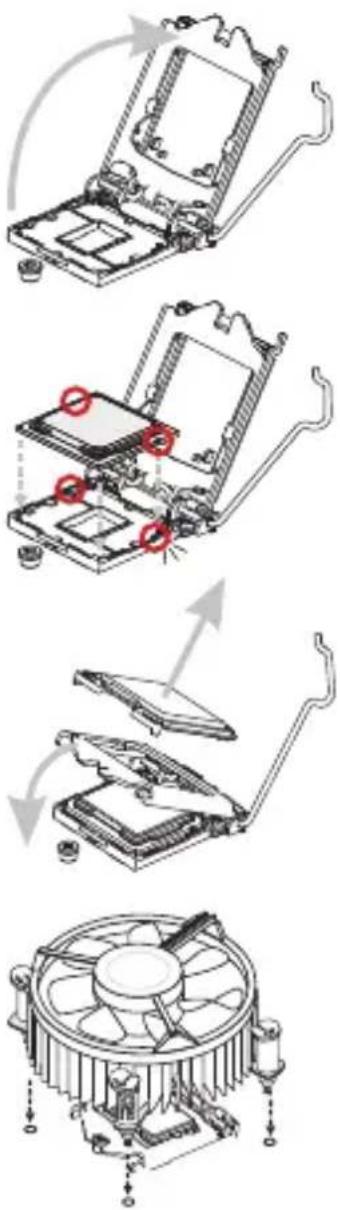

아래의 단계에 따라 CPU 및 콜러를 올바로 설치하세요.

1. 로드 레버를 전부 위로 올려줍니다.
2. 로드 레버를 위로 올리고 로드 플레이트를 엮니다. CPU 소켓 핀의 손상에 주의하세요.

3. CPU 방향이 올바로 맞춰졌는지 확인한 다음, CPU를 소켓 하우징 프레임에 내려 놓습니다. CPU 베이스의 가장자리를 잡으세요. 정렬 키가 맞춰졌는지 유의하세요.

4. 로드 플레이트를 닫고 플라스틱 캡을 제거하세요.

5. 소켓의 정확한 위치에 장착되었는지 확인하기 위해 CPU를 검사합니다. 로드 레버를 아래로 눌러 고정 탱에 고정합니다.

6. CPU의 과열을 방지하고 열이 잘 발산되도록 CPU의 상단에 써멀 페이스트(또는 써멀 테이프)를 알맞게 발라줍니다.

7. 메인보드에 CPU 팬 커넥터를 장착합니다.

8. 팬의 선이 팬 커넥터 쪽을 향하고 흑이 메인보드의 홀에 꼭 맞게 방열판을 메인보드에 장착합니다.

9. 4개의 클립이 메인보드의 홀에 완전히 박힐때까지 클러를 누릅니다. 4개의 흑을 눌러 클러를 고정합니다. 흑이 올바른 위치에 고정되었다면 닫히는 소리가 들립니다.

10. 클립 앤드가 올바로 끼워졌는지 확인합니다.

11. 마지막으로 CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

중요사항

* CPU 소켓 핀의 손상에 주의하세요.

*시스템을 켜지전에 CPU클러가 단단히 설치되었는지 확인합니다.

* CPU가 설치되어 있지 않을 경우, CPU 소켓 핀이 손상되지 않도록 항상 플라스틱 캡으로 보호하세요.

* CPU 팬 설치에 대한 자세한 내용은 CPU 팬 패키지에 있는 설명서를 참조하세요.

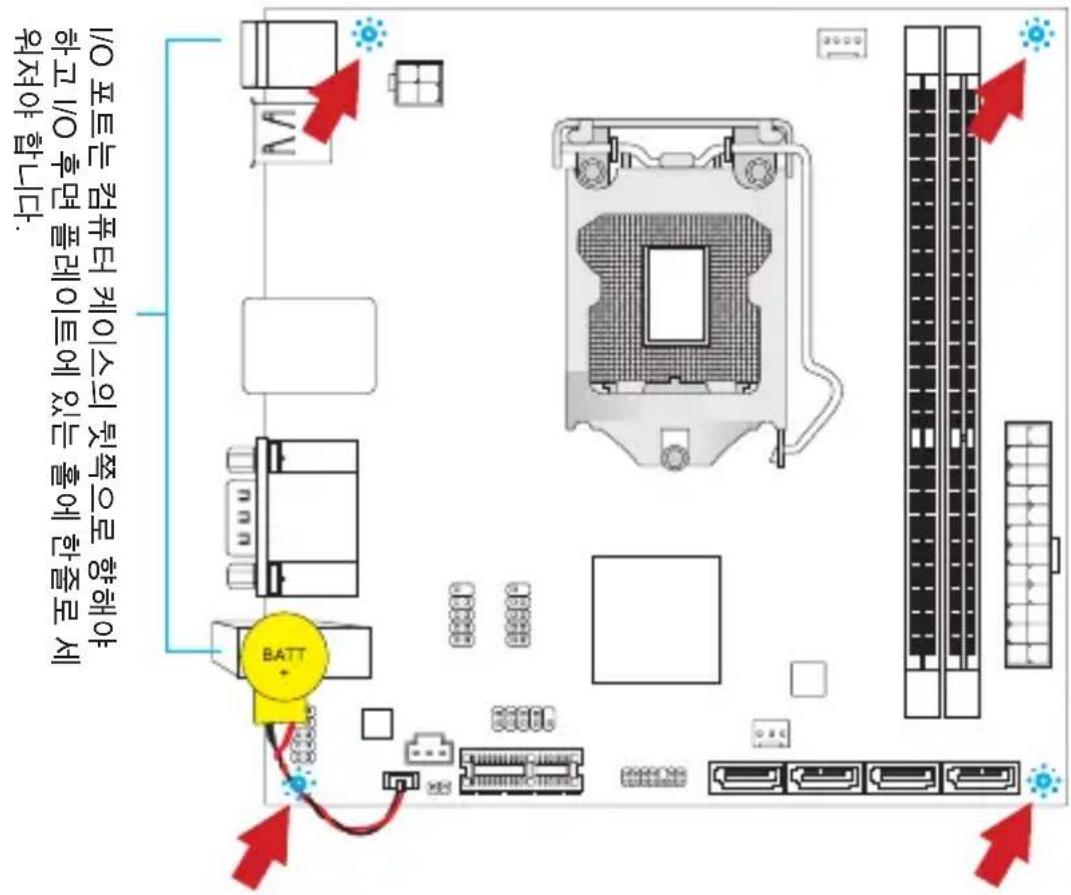

장착 스크류 홀

메인보드를 설치할 때, 먼저 컴퓨터 케이스의 장착 플레이트에 메인보드 설치에 필요한 장착 스탄드를 설치합니다. 컴퓨터 케이스와 함께 제공되는 I/O 후면 플레이트가 있을 경우, 메인보드 패키지와 함께 제공되는 I/O 후면 플레이트로 교체하세요. I/O 후면 플레이트는 스크류가 필요없이 컴퓨터 케이스에 쉽게 들어가야 합니다. 장착 플레이트의 장착 스탄드를 메인보드의 스크류 홀에 정렬하고 컴퓨터 케이스와 함께 제공되는 스크류로 메인보드를 고정합니다. 메인보드의 스크류 홀의 위치는 아래 그림과 같습니다. 자세한 내용은 컴퓨터 케이스와 함께 제공되는 메뉴얼을 참조하세요.

I/O 포트는 컴퓨터게이스의 뒷쪽으로 향해야 하고 I/O 후면 플레이트에 있는 훼에 한줄로 세 워져야 합니다. BATT

! 종요사항

*표면에 불필요한 잔여물이 없는 평평한 곳 위에서 메인보드를 설치합니다.

* 메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 컴퓨터 케이스의 접촉 (장착 스탠드 제외)을 금지합니다.

*메인보드 단락을 피하기 위해 메인보드 또는 컴퓨터 케이스속에 느슨한 금속 부품이 없는지 확인하세요.

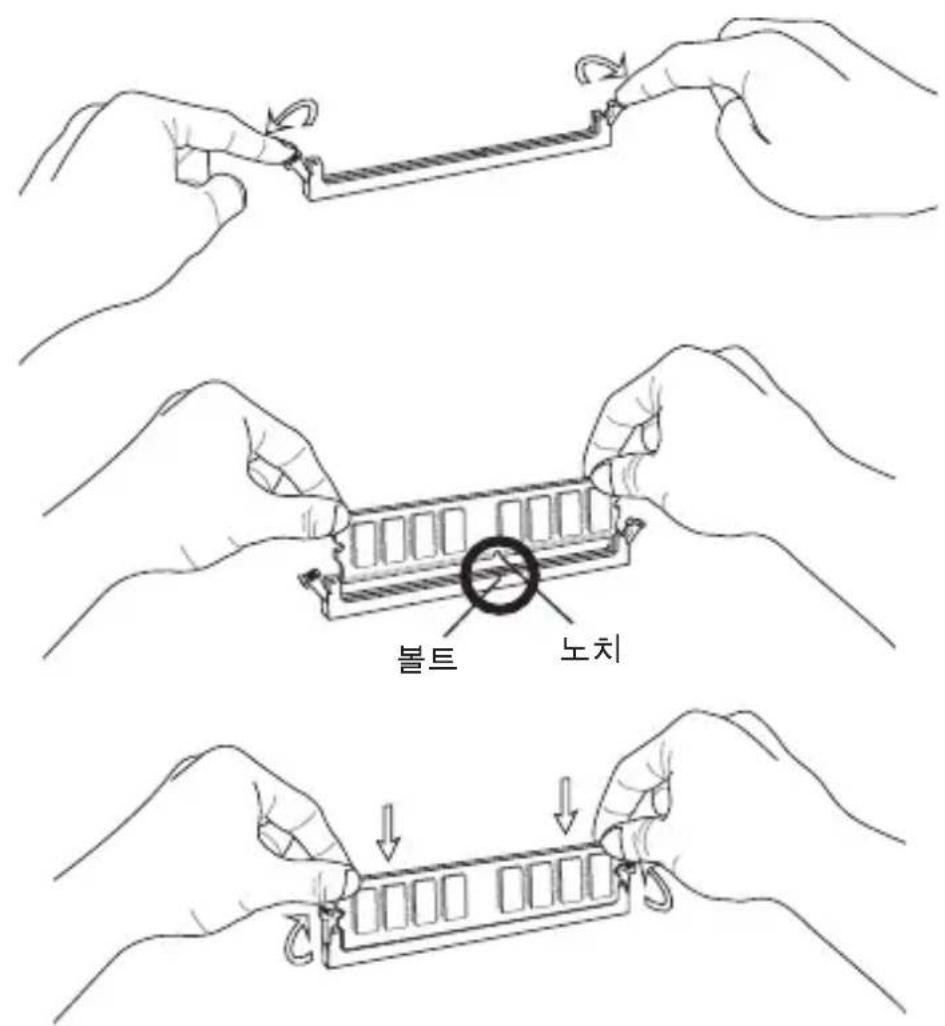

메모리 모듈 설치

1. 양쪽에 있는 장착 콜립을 밖으로 당겨 DIMM 슬롯의 잠금을 해제합니다. 메모리 모듈을 DIMM 슬롯에 수직으로 끼습니다. 메모리 모듈은 중앙 아래쪽에 노치가 하나만 있으며 오른쪽 방향으로만 맞습니다.
2. DIMM 슬롯 안쪽으로 메모리 모듈을 깊이 밀어 넣습니다. 메모리 모듈이 올바르게 자리 잡으면 DIMM 슬롯 양쪽에 있는 플라스틱 클립이 자동으로 닫히며 닫히는 소리를 들을수 있습니다.
3. 메모리 모듈이 양쪽에 있는 DIMM 슬롯 클립에 의해 제자리에 잠겼는지 수동으로 확인하세요.

볼트 노치

⚠️ 중요사항

* 듀얼 채널 모드에서, 시스템 안정성을 위하여 타입과 용량이 동일한 메모리 모듈을 설치해야 합니다.
* 하드웨어 제한으로 인해 다음 절차에 따라 설치하세요. 먼저 메모리 모듈을 설치하고 다음 그래픽 카드를 설치하세요. 제거할 경우, 필요하다면 그래픽 카드를 먼저 제거하세요.

JPWR1:ATX24핀 전원 커넥터

이 커넥터를 사용하여 ATX 24 핀 전원 공급 장치를 연결할 수 있습니다. ATX 24 핀 전원 공급 장치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커넥터 안쪽으로 꼭 눌러줍니다. 만약 정확하게 조작하였다면 전원 케이블의 클립이 메인보드의 전원 커넥터에 꼭 맞게 걸리게 됩니다.

이 커넥터는 CPU에 12V의 전원을 공급하는 데 사용됩니다.

1.G r ouw 2.G r ound 3. 4. × 1.2V

⚠️ 종요사항

모든 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드가 안정적으로 작동하는지 확인하세요.

SATA1\~4:SATA 커넥터

이 커넥터는 고속 시리얼 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나의 시리얼 ATA 장치에 연결할 수 있습니다. 시리얼 ATA 장치는 디스크 드라이브 (HD), 솔리드 스테이트 드라이브 (SSD) 및 광학 드라이브 (CD/ DVD/ 블루 레이)를 포함합니다.

! 종요사항

* SATA 케이블을 90도로 겪지 마세요.그럴 경우 전송증 데이터가 손상될 수 있습니다.

* SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫 커넥터를 메인보드에 연결할것을 권장합니다.

CPUFAN1, SYSFAN1: 팬 전원 커넥터

팬 전원 커넥터는 +12V의 시스템 콜링 팬을 지원합니다. 메인보드에 시스템 하드웨어 모니터 칙셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은 사용 가능한 시스템 팬 커넥터에 모두 연결될 수 있으므로 만일 시스템 팬을 메인보드에 전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요.

CPUFAN SYSFAN1

1 Ground 2+12V 3 Sensor 4 Co rtr/o 1 Gp und 2+12V 3 No Use

JSP1: S/PDIF 출력 커넥터

이 커넥터는 디지털 오디오 전송을 위해 S/PDIF (Sony & Philips Digital Intercon-nect Format) 인터페이스에 연결되는 데 사용합니다.

JFP1: 전면 패널 커넥터

이 커넥터를 사용하여 전면 패널 스위치 및 LED를 연결할 수 있으며, JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

이 커넥터를 사용하여 컴퓨터 케이스의 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

10. Head phone Detection 8. No P in 6. M I C D e b c t i o n 4. PRES BN CE # 2. G r o m d 9. Head pion el 7. S E N SE 9E ND 5. H ead P h o r e R 3. M I C R 1. M i CL

JUSB1, JUSB2: USB 2.0 확장 커넥터

이 커넥터는 USB HD, 디지털 카메라, MP3 플레이어, 프린터, 모 drones 등과 같은 고속의 USB 주변 장치를 연결하는 데 적합합니다.

10NC 8 Ground 6 USB B+ 4 USB1- 2VCC 9 No Fdn 7 Ground 5 USB0+ 3 USB Q 1.VCC

JTPM1: TPM 모듈 커넥터

이 커넥터는 옵션인 TPM(Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용법은 TPM 보안 플랫폼 설명서를 참조하세요.

14 Ground 2. Ground 70 No Pin 8.5V Pow 9 6.5e f.g I RQ 4.3 3 V Pow er 2.3V S F P ndy p ow er 1. LPC Frame 9. LPC address & data pin3 7. LPC address & data pin 1 5. LPC address & data pin0 3. LPC Re set 1. LPClock

JBAT1:CMOS 콜리어 점퍼

보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켜 때마다 시스템이 OS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설치하여 CMOS RAM을 지울수 있습니다.

데이터 유지 데이터 지우기

중요사항

시스템이 꺼져 있는 동안 이 점퍼를 단락시켜 CMOS RAM을 지울수 있습니다. 다음, 점퍼를 분리합니다. 시스템이 커져 있는 동안 CMOS RAM을 지우지 마세요. 그럴 경우 메인보드가 손상될 수 있습니다.

PCIe 슬롯

PCIs 슬롯은 PCIe 인터페이스 확장 카드를 지원합니다.

PCI 익스프레스 x1 슬롯

컴퓨터를 켜면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면에 아래의 메시지가 표시되면, 키를 눌러 설정을 시작합니다.

Press DEL to enter Setup Menu

(DEL을 눌러 설정 메뉴를 시작합니다.)

사용자가 응답하거나 설정을 입력하기 전에 메시지가 사라지면 와 을 설정하여 시스템을 다시 켜거나 리셋 버튼을 눌러 다시 시작합니다. 또한 , 및 키를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.

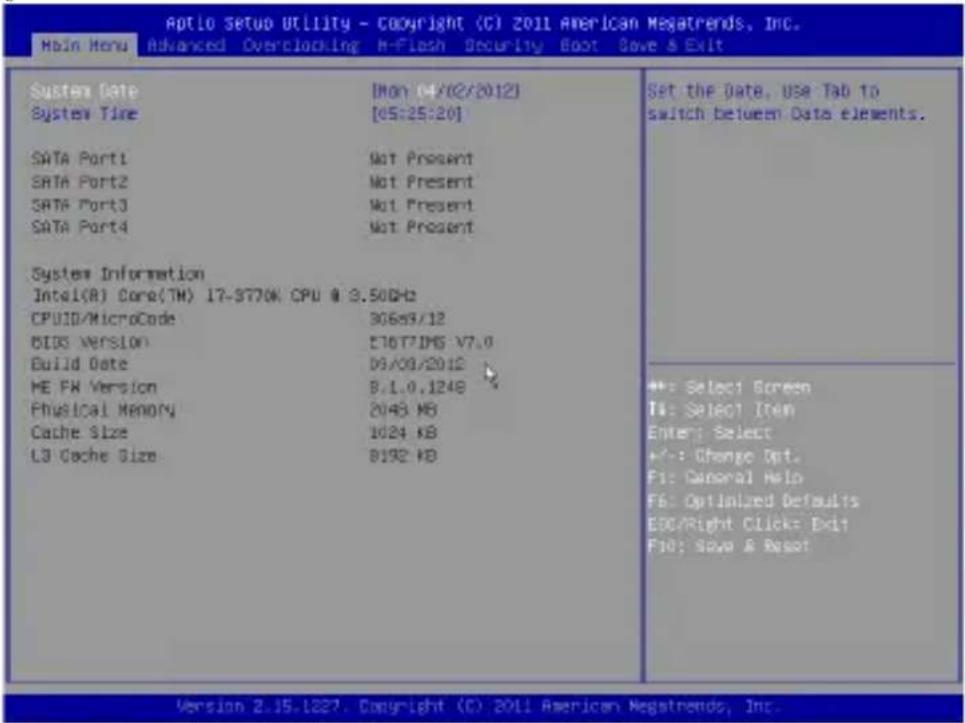

메뉴 바

이 메뉴를 사용하여 시간, 날짜등과 같은 기본 시스템 구성을 처리합니다.

Advanced

이 메뉴를 사용하여 특별 고급 기능의 항목을 설정합니다.

Overclocking

이 메뉴를 사용하여 DRAM 타이밍 및 CPU 기능에 대한 설정을 지정합니다.

M-Flash

이 메뉴를 사용하여 스토리지 드라이브에서 BIOS를 읽거나 플래시합니다.(FAT/FAT32 포맷 전용)

Security

이 메뉴를 사용하여 관리자와 사용자 암호를 설정합니다.

Boot

이 메뉴를 사용하여 부팅 장치의 우선 순위를 지정합니다.

Save & Exit

이 메뉴를 사용하여 BIOS 기본 값이나 출고시 기본 설정을 BIOS에 로드하고 값 또는 설정을 변경하거나 변경하지 않고 BIOS 설정 유틸리티를 종료할 수 있습니다.

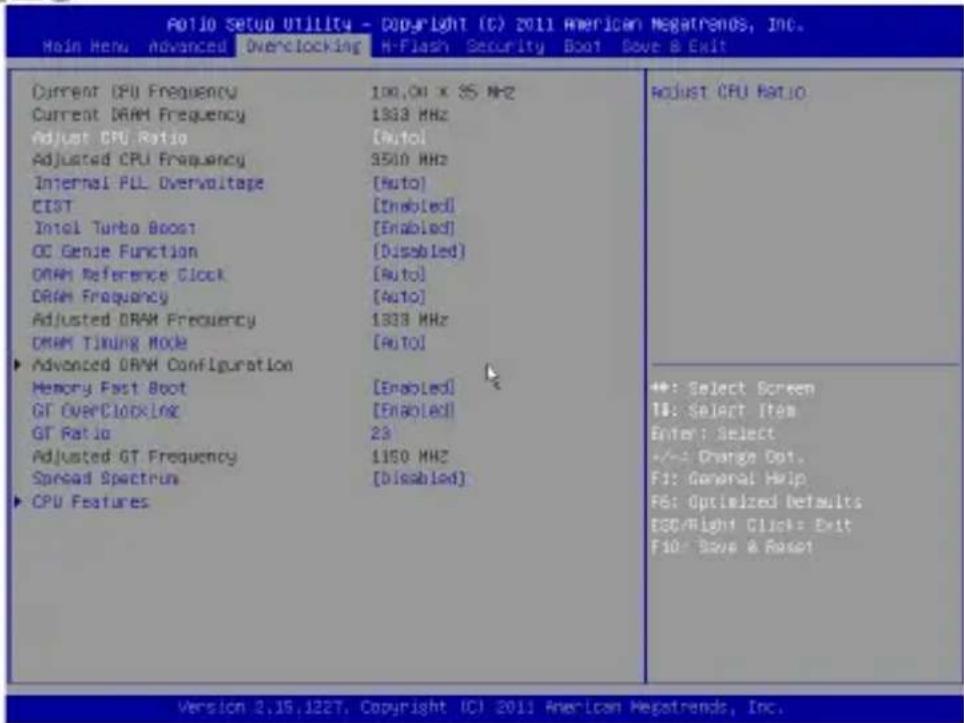

오버클로킹

이 항목은 CPU 및 메모리 속도의 현재 클럭을 표시합니다.(읽기 전용)

Adjust CPU Ratio

이 항목은 외부나 메인보드 클럭 속도에 관한 프로세서의 내부 클럭 속도를 결정하는 배수를 조정합니다. 이 항목은 프로세서가 이 기능을 지원하는 경우에만 적용됩니다.

이 항목은 조정된 CPU 주파수를 표시합니다.(읽기 전용)

Internal PLL Overvoltage

이 항목을 사용하여 PLL 전압을 조정합니다.

EIST

향상된 Intel SpeedStep 기술로 인해 배터리 또는 AC 전원 중 어떤 방식으로 컴퓨터를 실행되느냐에 따라 마이크로프로세서의 성능 레벨을 설정할 수 있습니다. 기술을 지원하는 CPU를 설치하면 이 필드가 표시됩니다.

Intel Turbo Boost

Intel Turbo Boost 기술을 지원하는 CPU를 설치하면 이 항목이 표시됩니다. 이 항 목은 Intel Turbo Boost 기술을 활성화 또는 비활성화하는 데 사용됩니다. 애플리 케이션 성능이 더 많이 필요하고 TDP 헤드룸이 존재하는 경우 프로세서 주파수를 실시간으로 높일 수 있습니다. 완벽한 전원 확장성(실시간 상승, 순차적 다운)을 제공합니다.

OC Genie Function

이 필드를 사용하여 OC Genie 기능을 활성화 또는 비활성화합니다.

DRAM Reference Clock

이 항목은 CPU에 대한 DRAM 참조 클럭을 지정할 수 있습니다. 단, 오버클로킹 동작은 보증하지 않습니다.

DRAM Frequency

이 설정은 메모리가 부동한 주파수 조합에서 실행되도록 메모리 주파수 비율을 조정하는데 사용됩니다.

이 항목은 조정된 DRAM 주파수를 표시합니다.(읽기 전용)

DRAM Timing Mode

DRAM 모듈의 SPD (Serial Presence Detect) EEPROM에 의해 DRAM 타이밍을 제어할지를 선택합니다. [자동]으로 설정하면 SPD 구성을 기준으로 하는 BIOS에 의해 DRAM 타이밍 및 다음 “고급 DRAM 구성” 서브 메뉴를 판별할수 있습니다. [수동]을 선택하면 사용자가 DRAM 타이밍 구성 및 다음 관련 “고급 DRAM 구성” 서브 메뉴를 수동으로 설정할수 있습니다.

Advanced DRAM Configuration

를 눌러 서브 메뉴를 시작합니다.이 서브 메뉴에서 고급 DRAM 타이밍을 조정할 수 있습니다.

Command Rate

이 설정은 DRAM 명령 속도를 제어합니다.

tCL

SDRAM이 읽기 명령을 받아서 이 명령을 시작하기 전에 (클록 사이클의) 타이밍지연을 결정하는 CAS 대기 시간을 제어합니다.

tRCD

DRAM이 재충전되면 행과 열이 따로 분리됩니다. 이 설정 항목을 사용하면 RAS(열 주소)에서 CAS(행 주소)로의 변환 타이밍을 결정할 수 있습니다. 클록 사이클이 짧을수록 DRAM 성능이 빨라집니다.

tRP

이 설정은 사전에 충전할 수 있는 RAS 사이클 수를 제어합니다. DRAM 재충전 이전에 RAS가 충전 시간을 충분히 갖지 못할 경우, 충전이 불충분해서 DRAM이 데이터를 보존하지 못할 수 있습니다. 이 항목은 시스템에 동기화 DRAM이 설치된 경우에만 적용됩니다.

tRAS

이 설정은 RAS가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간을 결정합니다.

tRFC

이 설정은 RFC가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간을 결정합니다.

tWR

이 항목은 데이터 버스트 쓰기 끝기부터 사전 충전 명령 시작까지의 최소 시간 간격을 제어합니다. 감지 증폭기로 셀에 데이터를 복원합니다.

tWTR

이 항목은 데이터 버스트 쓰기 끝기부터 선충전 칼럼 읽기 명령 시작까지의 최소 시간 간격을 제어합니다. 이 항목은 읽기 명령을 시작하기 전에 I/O gating이 감지 증폭기를 활성화할 수 있습니다.

tRRD

다른 뱙크의 active-to-active 지연을 지정합니다.

tRTP

읽기 명령과 사전 충전 명령 간의 시간 간격을 결정합니다.

tFAW

이 항목은 tFAW (four activate window delay) 타이밍 설정에 사용됩니다.

tWCL

이 항목은 tWCL (Write CAS Latency) 타이밍 설정에 사용됩니다.

tCKE

이 항목은 tCKE 타이밍 설정에 사용됩니다.

tRTL

이 항목은 tRTL 타이밍 설정에 사용됩니다.

를 눌러 서브 메뉴를 시작합니다. 각 패널의 고급 메모리 타이밍을 설정할 수 있습니다.

Memory Fast Boot

이 항목은 Memory Fast Boot를 활성화 또는 비활성화합니다.

GT OverClocking

이 항목은 통합된 그래픽의 오버클로킹을 활성화 또한 비활성화합니다.

GT Ratio

이 설정은 통합된 그래픽 주파수의 비율을 조정하여 다른 주파수 조합에서 실행할 수 있는 통합된 그래픽을 활성화합니다.

이 항목은 조정된 통합된 그래픽 주파수를 표시합니다.(읽기 전용)

Spread Spectrum

메인보드의 클록 생성기가 펄스화되면 펄스의 극치값(스파이크)이 전자파 장애를 일으킵니다. 대역 확산 기능은 펄스 조절로 생성된 EMI를 줄여줌으로써 그 결과 펄스의 스파이크가 평탄한 곡선으로 줄어듭니다.

중요사항

* EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [Disabled(사용 안함)]으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 위해 대역 확산 값을 선택하세요.

* 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하세요.
*사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역확산을 반드시 사용 안함으로 설정해야 합니다.

CPU Features

를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴에서 CPU 기능을 조정할 수 있습니다.

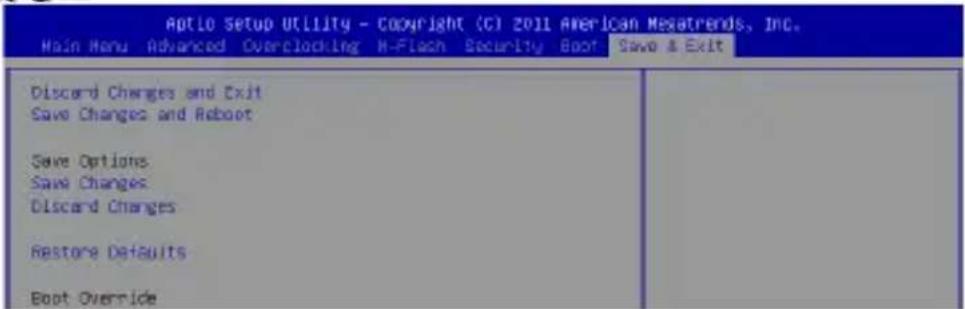

저장 및 종료

이 항목을 사용하여 모든 변경 사항을 취소하고 설정을 종료합니다.

Save Changes and Reboot

이 항목을 사용하여 변경 사항을 저장하고 시스템을 리부팅합니다.

Save Changes

이 항목을 사용하여 변경 사항을 저장합니다.

Discard Changes

이 항목을 사용하여 모든 변경 사항을 취소합니다.

Restore Defaults

이 항목을 사용하여 BIOS 공급 업체가 설치한 최적 기본값을 로드합니다.

== Boot Override ==

이 메뉴에 설치된 저장 장치가 있습니다. 한 저장 장치를 선택하고 부팅 장치로 설정할 수 있습니다.
