H310M Pro - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	H310M Pro
Prozessorsockel	LGA1151
Chipsatz	Intel® H310
Formfaktor	m-ATX
Abmessungen	23,0 x 18,5 cm
Unterstützte Prozessoren	Intel® Core™, Pentium® Gold und Celeron® der 8. Generation
Arbeitsspeicher	2 x DDR4, max 32 GB, 2666/2400/2133 MHz, Dual-Channel
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Speicher	4 x SATA 6 Gb/s, 1 x M.2 (M-Key, PCIe 2.0 x4/SATA)
USB	4 x USB 3.1 Gen1 (davon 2 hinten), 6 x USB 2.0 (davon 4 hinten)
Videoausgänge	1 x VGA, 1 x DVI-D, 1 x HDMI 1.4
Audio	Realtek ALC887, 7.1 Kanäle
Netzwerk	Intel I219-V Gigabit LAN
Stromanschlüsse	ATX 24-Pin, ATX 12V 8-Pin
BIOS	UEFI AMI, Flash 128 Mb
Besondere Funktionen	EZ Debug LED, Clear CMOS, Gehäuseeinbruchserkennung
Sicherheit	TPM-Modul-Unterstützung
Betriebstemperatur	Maximum 60°C
Pflege und Reinigung	Feuchtigkeit und elektrostatische Entladungen vermeiden. Mit einem trockenen, weichen Tuch reinigen.
Reparierbarkeit	Standard-Mainboard, keine spezifischen Ersatzteile im Lieferumfang. Bei Defekt das Mainboard ersetzen.

Häufig gestellte Fragen - H310M Pro MSI

Welche Prozessoren sind mit diesem Mainboard kompatibel?

Die Hauptplatine unterstützt die Intel Core, Pentium Gold und Celeron Prozessoren der 8. Generation für den Sockel LGA1151.

Wie installiere ich den Arbeitsspeicher?

Setzen Sie die Module in die DIMM-Steckplätze ein, beginnend mit DIMMA1. Das Board unterstützt bis zu 32 GB DDR4 im Dual-Channel.

Wie aktualisiere ich das BIOS?

Verwenden Sie das M-FLASH Dienstprogramm im BIOS oder das LIVE UPDATE 6 Tool unter Windows. Laden Sie die neueste Version von der MSI-Website herunter.

Was tun, wenn das Board nicht startet?

Überprüfen Sie die EZ Debug LEDs: CPU, DRAM, VGA, BOOT. Sie zeigen die defekte Komponente an. Stellen Sie sicher, dass alle Stromanschlüsse eingesteckt sind.

Wie setze ich das BIOS zurück?

Schalten Sie den Computer aus, ziehen Sie das Netzkabel, dann überbrücken Sie den Jumper JBAT1 für 5-10 Sekunden. Setzen Sie den Jumper wieder in die Normalposition.

Wie schließe ich das Frontpanel an?

Verwenden Sie die Anschlüsse JFP1 und JFP2. Beachten Sie das Schaltbild im Handbuch zum Anschließen der Schalter und LEDs.

Wie viele SATA-Anschlüsse sind verfügbar?

Das Board verfügt über 4 SATA 6 Gb/s Anschlüsse für Festplatten oder SSDs.

Wie installiere ich eine M.2 SSD?

Setzen Sie die SSD in den Steckplatz M2_1 ein und achten Sie auf die richtige Ausrichtung. Befestigen Sie sie mit der mitgelieferten Schraube. Der Steckplatz unterstützt die Formate 2242/2260/2280.

Wie konfiguriere ich 7.1 Audio?

Schließen Sie das Front-Audio-Modul an JAUD1 an. Im Realtek Control Panel aktivieren Sie die Option 'Das hintere Gerät stumm schalten, wenn ein Kopfhörer vorne eingesteckt ist'.

Wo finde ich Treiber und Dienstprogramme?

Legen Sie die mitgelieferte DVD ein oder laden Sie die Treiber von der MSI-Support-Website herunter. Verwenden Sie LIVE UPDATE 6 für automatische Updates.

BEDIENUNGSANLEITUNG H310M Pro MSI

Danke, dass Sie sich für das MSI® H310M PRO-M2 Motherboard entschieden haben. Dieses Handbuch gibt Informationen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation.

Inhalt

Sicherheitshinweis 2

Spezifikationen 3

Rückseite E/A 6

LAN Port LED Zustandstabelle 6

Übersicht der Komponenten 7

CPU Sockel. 8

DIMM-Steckplatz 9

PCI_E1~3: Erweiterungssteckplätze 9

M2_1: M.2 Steckplatz (Key M) 11

ATX_PWR1, CPU_PWR1: Stromanschlüsse 11

JUSB1: USB 2.0 Anschluss. 12

JUSB2: USB 3.1 Gen1 Anschluss. 12

JAUD1: Audioanschluss des Frontpanels 13

JCOM1: Serieller Anschluss 13

JTPM1: TPM Anschluss 13

CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter 14

EZ Debug LED 15

JCI1: Gehäusekontaktanschluss 16

JBAT1: Clear CMOS Steckbrücke (Reset BIOS) 16

BIOS-Setup 17

Öffnen des BIOS Settings 17

Reset des BIOS 18

Aktualisierung des BIOS 18

Softwarebeschreibung 19

Installation von Windows 10 19

Installation von Treibern 19

Installation von Utilities 19

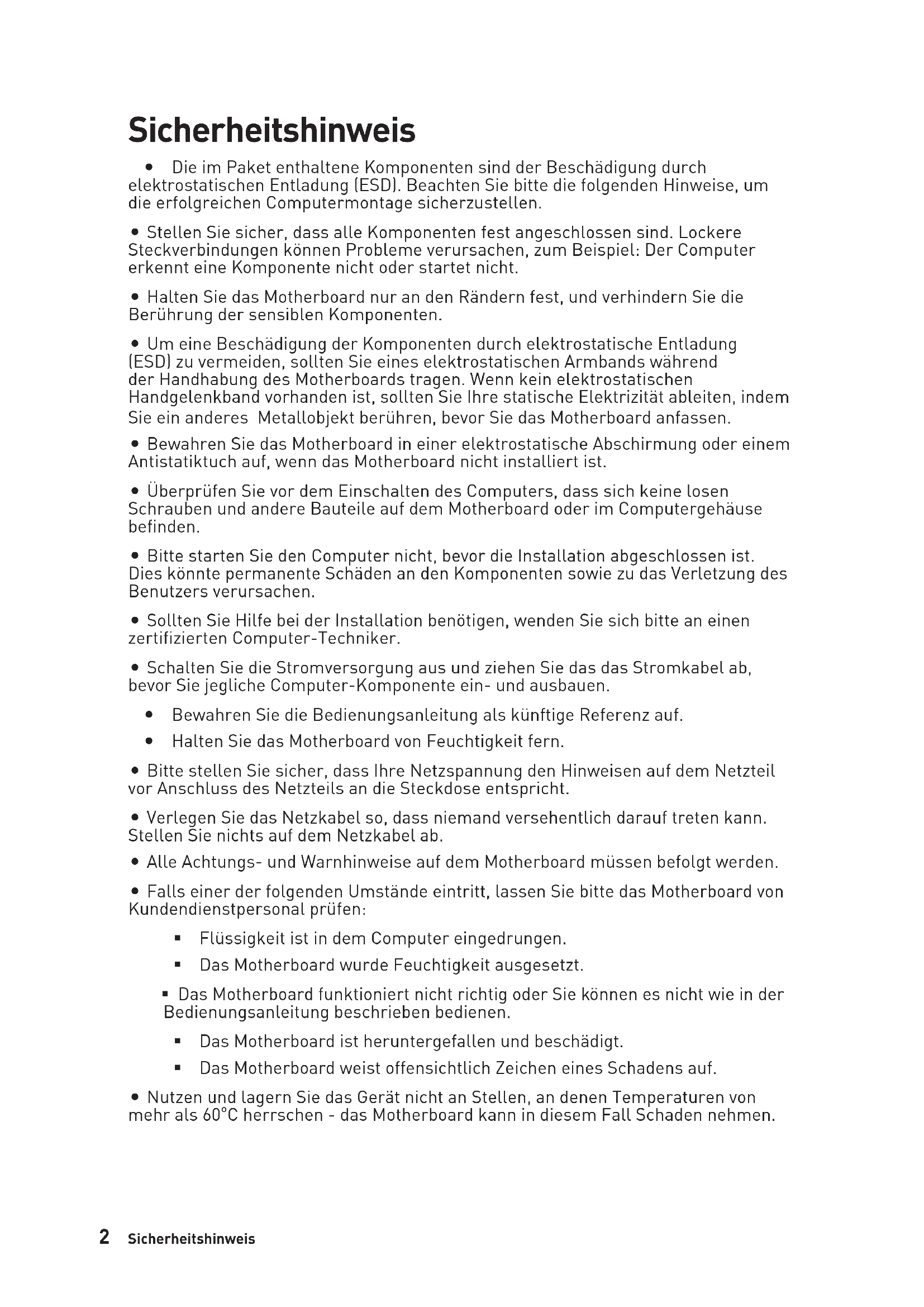

Sicherheitshinweis

• Die im Paket enthaltenen Komponenten sind vor Beschädigung durch elektrostatische Entladung (ESD) zu schützen. Beachten Sie bitte die folgenden Hinweise, um eine erfolgreiche Computermontage sicherzustellen.
• Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
• Halten Sie das Motherboard nur an den Rändern fest und vermeiden Sie die Berührung der empfindlichen Komponenten.
• Um eine Beschädigung der Komponenten durch elektrostatische Entladung (ESD) zu vermeiden, sollten Sie während der Handhabung des Motherboards ein elektrostatisches Armband tragen. Wenn kein elektrostatisches Handgelenkband vorhanden ist, sollten Sie Ihre statische Elektrizität ableiten, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.
• Bewahren Sie das Motherboard in einer elektrostatischen Abschirmung oder einem Antistatiktuch auf, wenn das Motherboard nicht installiert ist.
• Überprüfen Sie vor dem Einschalten des Computers, dass sich keine losen Schrauben und andere Bauteile auf dem Motherboard oder im Computergehäuse befinden.

Bitte starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte permanente Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.

• Sollten Sie Hilfe bei der Installation benötigen, wenden Sie sich bitte an einen zertifizierten Computer-Techniker.
• Schalten Sie die Stromversorgung aus und ziehen Sie das Stromkabel ab, bevor Sie jegliche Computer-Komponente ein- und ausbauen.
• Bewahren Sie die Bedienungsanleitung als künftige Referenz auf.
• Halten Sie das Motherboard von Feuchtigkeit fern.

Bitte stellen Sie sicher, dass Ihre Netzspannung den Hinweisen auf dem Netzteil entspricht, bevor Sie das Netzteil an die Steckdose anschließen.

• Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab.
• Alle Achtungs- und Warnhinweise auf dem Motherboard müssen befolgt werden.
• Falls einer der folgenden Umstände eintritt, lassen Sie das Motherboard bitte von Kundendienstpersonal prüfen:

Flüssigkeit ist in den Computer eingedrungen. Das Motherboard wurde Feuchtigkeit ausgesetzt. - Das Motherboard funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen. Das Motherboard ist heruntergefallen und beschädigt. Das Motherboard weist offensichtliche Zeichen eines Schadens auf.

• Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C herrschen - das Motherboard kann in diesem Fall Schaden nehmen.

Spezifikationen

Fortsetzung auf der nächsten Seite

CPU	Unterstützt Intel® Core™ der 8. Generation Prozessoren, Intel® Pentium® Gold und Celeron® Prozessoren für Sockel LGA1151
Chipsatz Intel	® H310 Chipsatz
Speicher	• 2x DDR4 Speicherplätze, aufrüstbar bis 32 GB • Unterstützung den DDR4-Speicher 2666/ 2400/ 2133 MHz • Dual-Kanal-Speicherarchitektur • Unterstützung non-ECC, ungepufferte Speicher • Unterstützung In®Extreme Memory Profile (XMP) * Weitere Informationen zu kompatiblen Speicher finden Sie unter www.msi.com.
Erweiterung-anschlüsse	• 1x PCIe 3.0 x16-Steckplatz • 2x PCIe 2.0 x1-Steckplatz
Onboard-Grafik	• 1x VGA Anschluss, Unterstützung einer maximalen Auflösung von 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz* • 1x DVI-D Anschluss, Unterstützung einer maximalen Auflösung von 1920x1200@60Hz* • 1x HDMI.4 Anschluss, Unterstützung einer maximalen Auflösung von 4096x2160@30Hz* * Unterstützung bis zu 2 Displays gleichzeitig.
Aufbewährung	Intel® H310 Chipsatz • 4x SATA 6Gb/s Anschlüsse* • 1x M.2-Steckplatz (Key M) • Unterstützung bis zu PCIe 2.0 x4 und SATA 6Gb/s • Unterstützung die 2242/ 2260 /2280 Speicherveräte
USB	• Intel® H310 Chipsatz • 4x USB 3.1 Gen1 [SuperSpeed USB] Anschlüsse (2 Typ-A Anschlüsse an der rückseiteigen Anschlussleiste, 2 Anschlüsse stehen durch die internen USB Anschloss zur Verfügung) • 6x USB 2.0 (High-speed USB) Anschlüsse (4 Typ-A Anschlüsse an der rückseiteigen Anschlussleiste, 2 Anschlüsse stehen durch die internen USB Anschloss zur Verfügung)
Audio	• Real®ALC887 Codec • 7.1-Kanal-HD-Audio

Fortsetzung der vorherigen Seite

LAN 1x Intel i219-V	Gigabit LAN Controller
Hintere Ein-/und Ausgänge	1x PS/2 Tastatur-/Maus-Combo-Anschluss4x USB 2.0 Typ-A Anschlüsse1x VGA Anschluss1x DVI-D Anschluss1x HDMIAnschluss2x USB 3.1 Gen1 Typ-A Anschlüsse1x LAN (RJ45) Anschluss3x Audiobuchsen
InterneAnschlüsse	1x 24-poliger ATX Stromanschluss1x 8-poliger ATX 12V Stromanschluss4x SATA 6Gb/s Anschlüsse1x USB 3.1 Gen1Anschluss (unterstützt zusätzliche 2 USB3.1 Gen1-Ports)1x USB 2.0 Anschluss (unterstützt zusätzliche 2 USB 2.0-Ports)1x 4-poliger CPU-Lüfter-Anschluss1x 4-poliger System-Lüfter-Anschluss1x Audioanschluss des Frontpanels1x Serieller Anschluss2x Frontpanel-Anschlüsse1x TPM Anschluss1x Gehäusekontaktschalter1x Clear CMOS Steckbrücke
E/A Anschluss NUVOTON NCT5567 Controller Chip
HardwareMonitor	CPU/System TemperaturerfassungCPU/System GeschwindigkeitserfassungCPU/System Lüfterdrehzahlregelung
Formfaktor	m-ATX Formfaktor9,1 Zoll x 7,3 Zoll (23,0 cm x 18,5 cm)
BIOSFunktionen	1x 128 Mb FlashUEFI AMI BIOSACPI 6.1 , SM BIOS 2.8Mehrsprachenunterstützung

Fortsetzung auf der nächsten Seite

Fortsetzung der vorherigen Seite

Software

• Treiber • APP MANAGER • SUPER CHARGER • COMMAND CENTER • LIVE UPDATE 6 • SMART TOOL • RAMDISK • DPC LATENCY TUNER • FAST BOOT • X-BOOST • NETWORK MANAGER • CPU-Z MSI GAMING • InteXtreme Tuning Utility • Google ChromGoogle Toolbar, Google Drive • Nordlnternet Security Solution

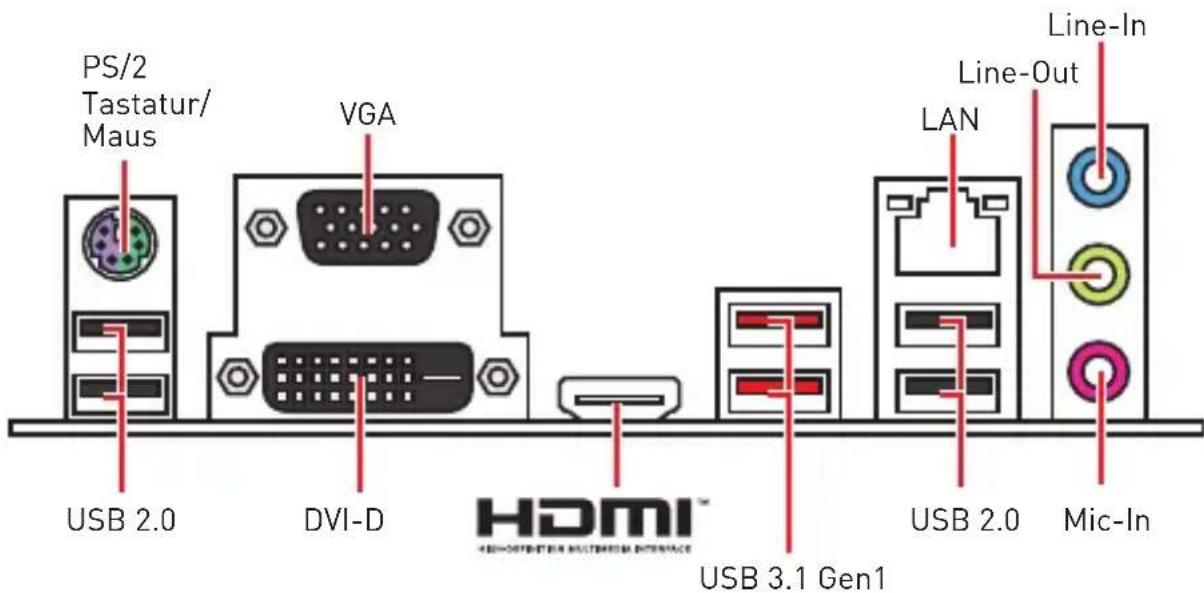

Rückseite E/A

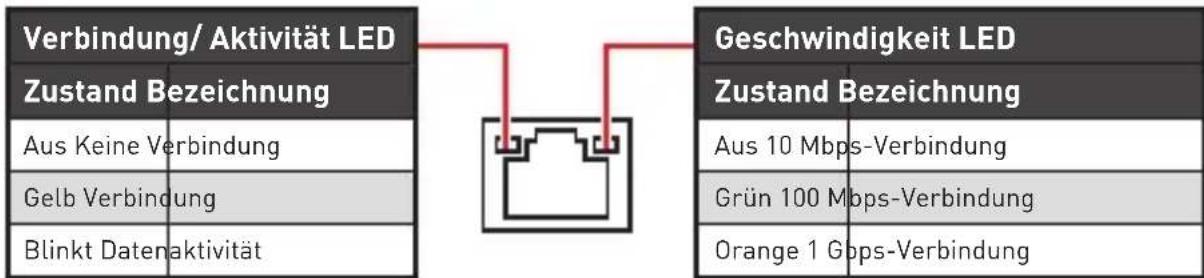

LAN Port LED Zustandstabelle

Audio 7.1-Kanal Konfiguration

Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie den untenstehenden Schritten.

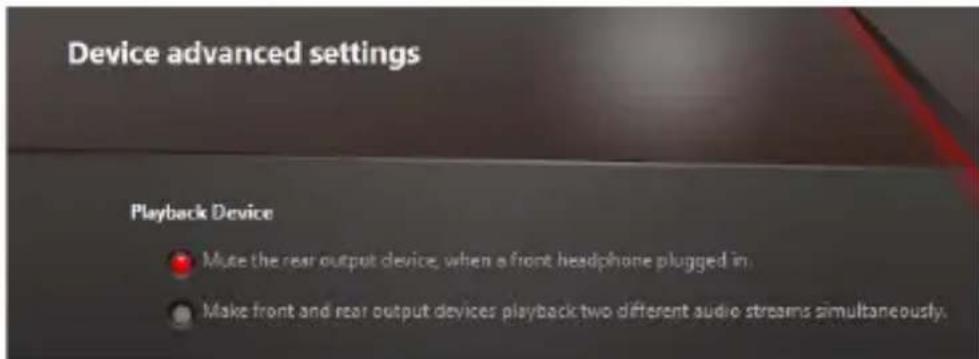

1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das Dialogfeld zu öffnen.

1. Wählen Sie "Mute the rear output device" (die rückseitigen Ausgänge stumm schalten) aus, wenn ein Front-Kopfhörer eingesteckt wird.
2. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

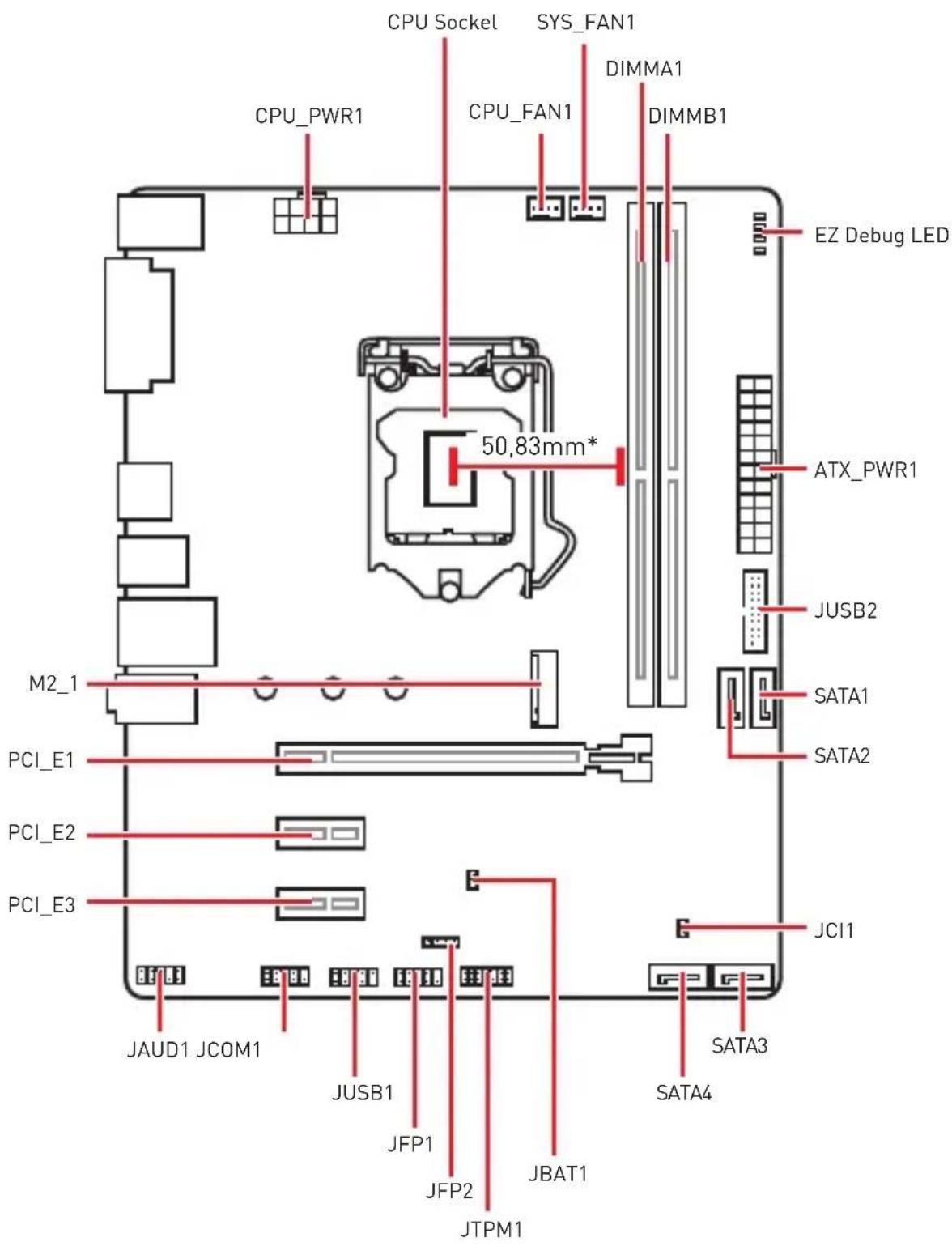

Übersicht der Komponenten

* Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz.

CPU-Sockel

Installieren Sie die CPU in den CPU-Sockel, wie unten aufgezeigt.

Wichtig

Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.

Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt.

Wenn Sie eine CPU einbauen, denken Sie daran, einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.

Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU-Kühlers sicher, um die CPU vor Überhitzung zu schützen. Stellen Sie sicher, dass eine gleichmäßige Schicht der thermischen Paste zwischen der CPU und dem Kühlkörper vorhanden ist, um die Wärmeableitung zu erhöhen.

Schützen Sie den CPU-Sockel immer mit der Plastikabdeckung, wenn keine CPU installiert ist.

Verwenden Sie die Installationsanweisung des Kühlkörpers/Kühlers, falls Sie eine separate CPU oder Kühlkörper/Kühler erworben haben.

DIMM-Steckplatz

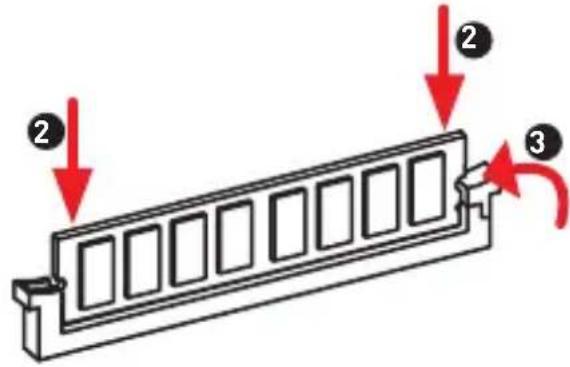

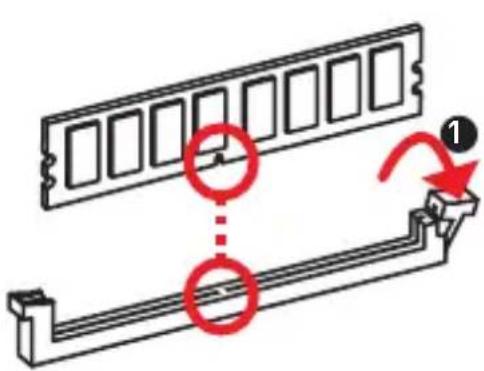

Setzen Sie ein Speichermodul wie unten gezeigt in den DIMM-Steckplatz ein.

Wichtig

Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA1 zuerst.

Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die der installierten Speicherkapazität.

Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows-Betriebssystems bei 4 GB oder weniger liegt. Wenn Sie mehr als 4 GB Speicher auf dem Motherboard einbauen möchten, empfehlen wir deshalb, ein 64-Bit-Windows-Betriebssystem zu installieren.

PCI_E1~3: Erweiterungssteckplätze

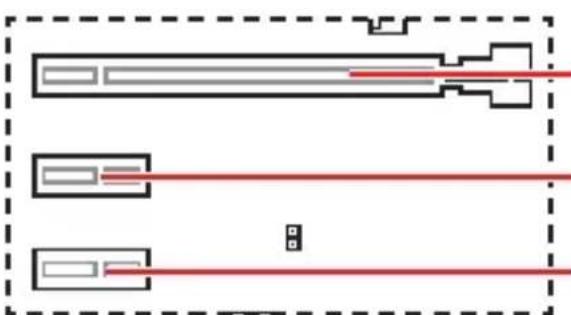

PCI_E1: PCIe 3.0 x16 (CPU-Lanes)

PCI_E2: PCIe 2.0 x1 (PCH-Lanes)

PCI_E3: PCIe 2.0 x1 (PCH-Lanes)

Wichtig

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster), der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware- oder Software-Änderungen zu überprüfen.

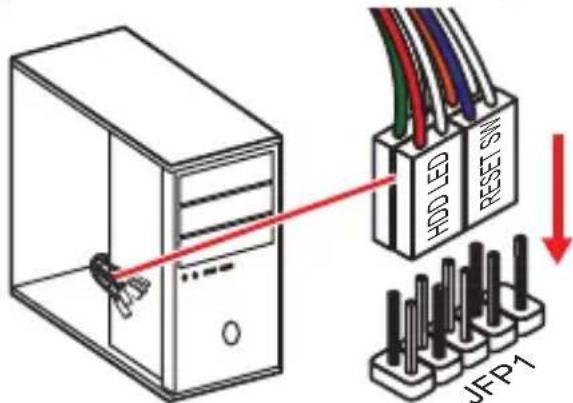

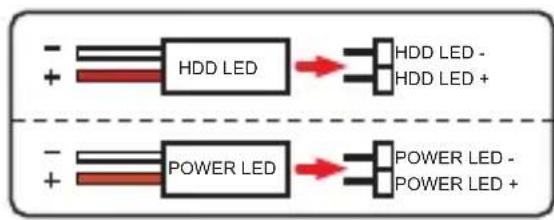

Diese Anschlüsse verbinden mit den Schaltern und LEDs auf dem Frontpanel.

JFP1 2 10 1 9	1 H	DD LED + 2 Power LED	+
	3 H	DD LED - 4 Power LED	-
	5 Reset Switch 6 Power Switch
	7 Reset Switch 8 Power Switch
	9 Reserved 10 No Pin

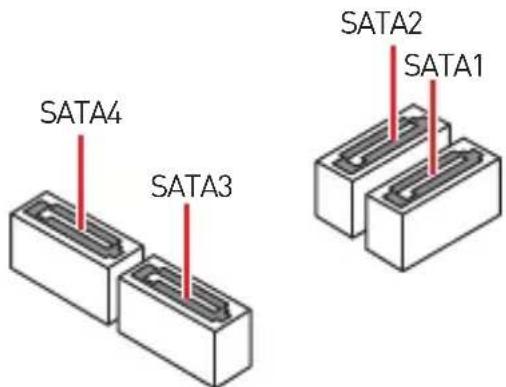

Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA-Gerät angeschlossen werden.

Wichtig

Knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Datenverlust könnte die Folge sein.

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen, den flachen Stecker auf dem Motherboard einzustecken.

M2_1: M.2-Steckplatz (Key M)

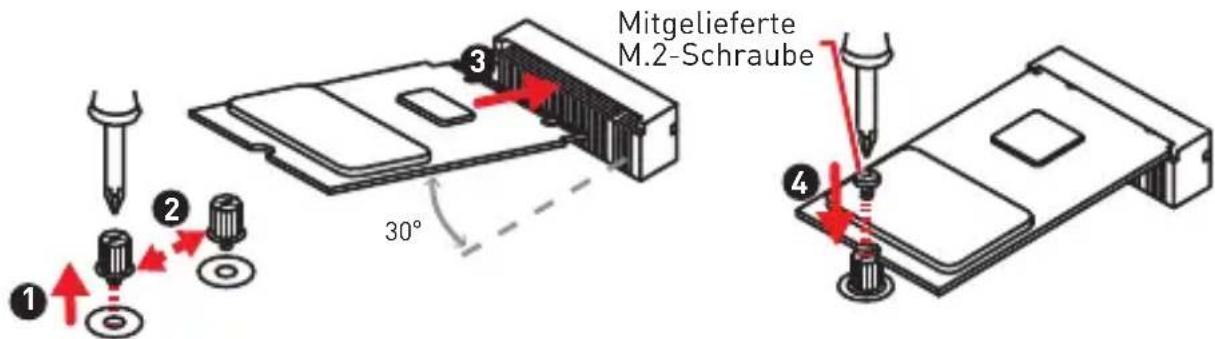

Bitte installieren Sie das M.2-Solid-State-Laufwerk (SSD) in den M.2-Steckplatz (siehe unten).

Wichtig

• Intel® RST unterstützt nur PCIe M.2 SSDs mit UEFI ROM.

ATX_PWR1, CPU_PWR1: Stromanschlüsse

Mit diesen Anschlüssen verbinden Sie die ATX-Stromstecker.

12 24 ATX_PWR1 13	1 + 3.3V 13 +3.3V
	2 + 3.3V 14 -12V
	3 Ground 15 Ground
	4 + 5V 16 PS-ON#
	5 Ground 17 Ground
	6 + 5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 + 12V 22 +5V
	11 + 12V 23 +5V
	12 + 3.3V 24 Ground

CPU_PWR1	1 Gound 5 +12V
	2 Gound 6 +12V
	3 Gound 7 +12V
	4 Gound 8 +12V

Wichtig

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

JUSB1: USB 2.0 Anschluss

Mit diesem Anschluss können Sie die USB 2.0 Anschlüsse auf dem Frontpanel verbinden.

2 10 1 9	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10 10 NC

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. - Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSIP SUPER CHARGER Software.

JUSB2: USB 3.1 Gen1 Anschluss

Mit diesem Anschluss können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel verbinden.

Bitte beachten Sie, dass Sie die mit „Stromführende Leitung“ und „Erdleitung“ bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

JCOM1: Serieller Anschluss

Mit diesem Anschluss können Sie die optionale serielle Schnittstelle mit dem Einbausatz verbinden.

2 10 1 9	1 DCD 2 SIN
	3 SOUT 4 DTR
	5	Ground	6 D$R
	7	RTS	8 CTS
	9 RI	10 No Pin

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Moduls erhalten Sie im TPM Plattform Handbuch.

2 14 1 13	1	LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5	LPC address & data pin0	6 Serial IRQ
	7	LPC address & data pin1	8 5V Power
	9	LPC address & data pin2	10 No Pin
	11	LPC address & data pin3	12 Ground
	13	LPC Frame	14 Ground

CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter

Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse einen konstanten 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. Folgen Sie den folgenden Anweisungen, um den PWM- oder DC-Modus auszuwählen.

Lüfteranschluss des Standard-PWM-Modus

CPU_FAN1

Lüfteranschluss des Standard-DC-Modus

SYS_FAN1

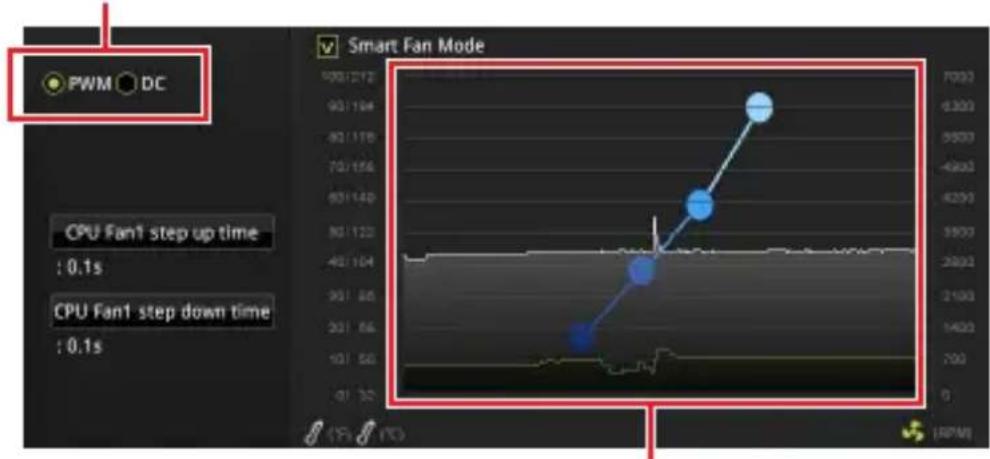

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl

Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus umschalten und die Lüfterdrehzahl ändern.

Wählen Sie den PWM- oder DC-Modus aus

Die Gradientenkurven des Lüfterverlaufes erlauben die Anpassung der Lüfterdrehzahl in Abhängigkeit von der CPU-Temperatur.

Wichtig

Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des PWM-/DC-Modus.

Pin-Belegung der Lüfteranschlüsse

Pin-Belegung des PWM-Modus
1	Ground 2 +12V
3	Sense 4		Speed Control Signal

Pin-Belegung des DC-Modus
1 G	round 2		Voltage Control
3 S	ense 4 NC

EZ Debug LED

Diese LEDs zeigen den Status des Motherboards an.

CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden.

Normal (Standardwert)

Lösen Sie den Gehäuseeingriff aus

Gehäusekontakt-Detektor verwenden

1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/Sensor am Gehäuse an.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration.
4. Stellen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Eingabetaste, um Ja auszuwählen.
6. Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.

Gehäusekontakt-Warnung zurücksetzen

1. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration.
2. Stellen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Eingabetaste, um Ja auszuwählen.

JBAT1: Clear CMOS Steckbrücke (Reset BIOS)

Der Onboard-CMOS-Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.

Datum beibehalten (Standardwert)

CMOS-Daten löschen/Reset des BIOS

Rücksetzen des BIOS auf Standardwerte

1. Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie den Computer ein.

BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstätigkeit unter Normalbedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS-Kenntnisse.

Wichtig

BIOS-Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen demnach nur als Anhaltspunkte dienen. Für eine Beschreibung der BIOS-Funktionen rufen Sie die HELP-Informationstafel auf.

Die Bilder in diesem Kapitel stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.

Öffnen des BIOS-Setups

Befolgen Sie bitte die nachfolgenden Schritte, um das BIOS-Setup aufzurufen.

• Während des Boot-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" erscheint.

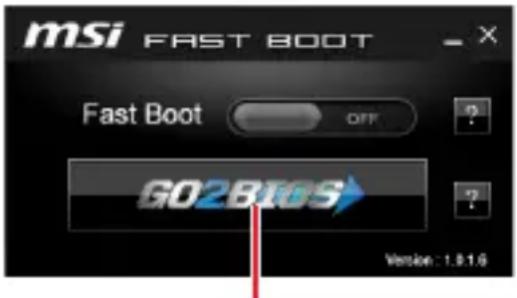

• Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die G02BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS.

Klicken Sie auf G02BIOS

Funktionstasten

F1: Allgemeine Hilfe F2: Hinzufügen/Entfernen eines Favoritenpunkts F3: Öffnen des Favoriten-Menüs F4: Öffnen des Menüs CPU-Spezifikationen F5: Öffnen des Memory-Z Menüs F6: Laden der ursprünglichen Setup-Standardwerte F7: Wechselt zwischen dem Erweiterten-Modus und EZ-Modus F8: OC-Profil wird vom USB-Stick geladen F9: OC-Profil wird auf einem USB-Stick gespeichert F10: Speichern oder Zurücksetzen der Änderungen* F12: Macht einen Screenshot und speichert auf ein FAT/FAT32-USB-Laufwerk.

Strg+F: Öffnet die Suchseite

• Beim Drücken der F10-Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten.

Reset des BIOS

Sie können die Werkseinstellung wiederherstellen, um bestimmte Probleme zu beheben. Es gibt verschiedene Möglichkeiten, um das BIOS zurückzusetzen:

• Öffnen Sie das BIOS und drücken Sie F6, um optimierte Einstellungen zu laden.
• Schließen Sie die Clear CMOS Steckbrücke an das Motherboard an.

Wichtig

Stellen Sie sicher, dass Ihr Computer ausgeschaltet ist, bevor Sie die CMOS-Daten löschen. Bitte lesen Sie für Informationen zum BIOS-Reset im Bereich „Clear CMOS Steckbrücke" nach.

Aktualisierung des BIOS

Aktualisierung des BIOS mit dem M-FLASH-Programm

Vorbereitung:

Laden Sie die neueste BIOS-Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI-Website herunter und speichern Sie die BIOS-Datei auf einem USB-Flash-Laufwerk.

Schritte zur BIOS-Aktualisierung:

1. Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
2. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an den Computer an.
3. Wählen Sie die Registerkarte M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten. Rufen Sie den Flash-Modus auf.
4. Wählen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
5. Nachdem das Flashen des BIOS vollständig abgeschlossen ist, startet das System automatisch neu.

Aktualisierung des BIOS mit Live Update 6

Vorbereitung:

Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.

BIOS-Aktualisierungsschritte:

1. Installieren und starten Sie "MSI LIVE UPDATE 6".
2. Wählen Sie BIOS Update aus.
3. Klicken Sie auf die Scan-Taste.
4. Klicken Sie auf das Download-Symbol, um die neueste BIOS-Datei zu laden und zu installieren.
5. Klicken Sie auf Next (Weiter) und wählen Sie In Windows Mode aus. Und klicken Sie dann auf Next (Weiter) und Start (Starten), um das BIOS-Update zu starten.
6. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Softwarebeschreibung

Installation von Windows® 10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows® 10 Disk in das optische Laufwerk.
3. Drücken Sie die Taste Restart auf dem Computergehäuse.
4. Drücken Sie die F11-Taste während des POST-Vorgangs (Power-On Self Test), um das Bootmenü zu öffnen.
5. Wählen Sie das optische Laufwerk aus dem Bootmenü.
6. Wenn eine entsprechende Meldung „Press any key to boot from CD or DVD...“ angezeigt wird, drücken Sie eine beliebige Taste.
7. Folgen Sie den Anweisungen auf dem Bildschirm, um das Dienstprogramm „Windows® 10“ zu installieren.

Installation von Treibern

1. Starten Sie Ihren Computer mit Windows® 10.
2. Legen Sie die MSI-Treiber-Disc in das optische Laufwerk.
3. Der Installer wird automatisch gestartet und findet die bereits vorhandenen Treiber.
4. Klicken Sie auf „Installieren“.
5. Die Software-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordert, den Computer neu zu starten.
6. Klicken Sie auf „OK“ zum Beenden.
7. Starten Sie Ihren Computer neu.

Installation von Hilfsprogrammen

Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben.

1. Legen Sie die MSI-Treiber-Disc in das optische Laufwerk.
2. Der Installer wird automatisch erscheinen.
3. Klicken Sie auf Utilities.
4. Wählen Sie die Dienstprogramme, die installiert werden sollen.
5. Klicken Sie auf die Schaltfläche Install.
6. Die Utilities-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordert, den Computer neu zu starten.
7. Klicken Sie auf OK zum Beenden.
8. Starten Sie Ihren Computer neu.

Anmerkung

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt: Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

FRANZÖSISCH
