РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H310M Pro MSI

H310M PRO-M2. Данное руководство пользователя содержит информацию о схеме платы, компонентах материнской платы, настройке BIOS и описание программного обеспечения.2 Безопасное использование продукции Безопасное использование продукции y Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. y Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. y Чтобы избежать повреждений компонентов платы всегда держите ее за

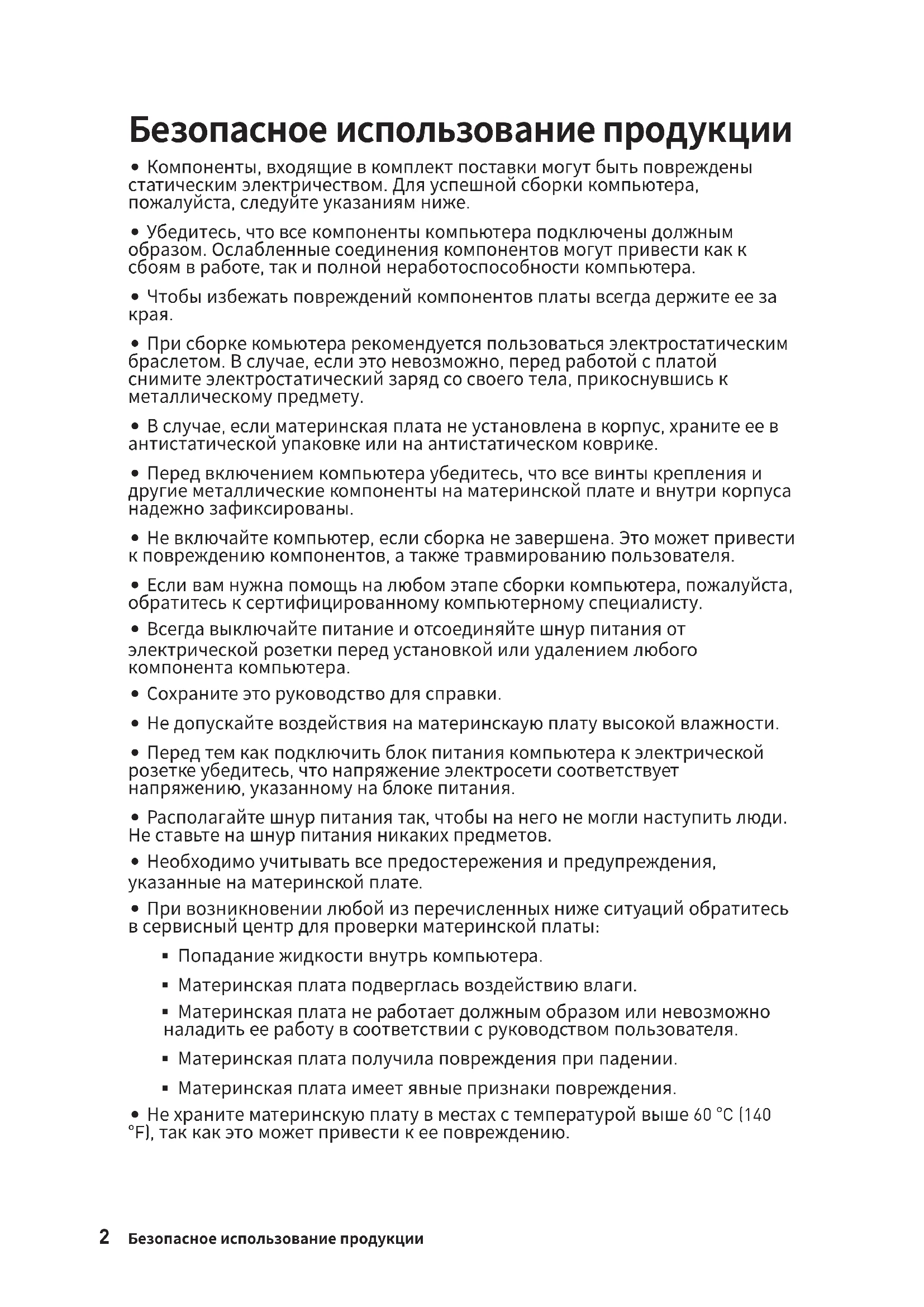

y При сборке комьютера рекомендуется пользоваться электростатическим браслетом. В случае, если это невозможно, перед работой с платой снимите электростатический заряд со своего тела, прикоснувшись к металлическому предмету. y В случае, если материнская плата не установлена в корпус, храните ее в антистатической упаковке или на антистатическом коврике. y Перед включением компьютера убедитесь, что все винты крепления и другие металлические компоненты на материнской плате и внутри корпуса надежно зафиксированы. y Не включайте компьютер, если сборка не завершена. Это может привести к повреждению компонентов, а также травмированию пользователя. y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста, обратитесь к сертифицированному компьютерному специалисту. y Всегда выключайте питание и отсоединяйте шнур питания от электрической розетки перед установкой или удалением любого компонента компьютера. y Сохраните это руководство для справки. y Не допускайте воздействия на материнскаую плату высокой влажности. y Перед тем как подключить блок питания компьютера к электрической розетке убедитесь, что напряжение электросети соответствует напряжению, указанному на блоке питания. y Располагайте шнур питания так, чтобы на него не могли наступить люди. Не ставьте на шнур питания никаких предметов. y Необходимо учитывать все предостережения и предупреждения, указанные на материнской плате. y При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки материнской платы: Попадание жидкости внутрь компьютера. Материнская плата подверглась воздействию влаги. Материнская плата не работает должным образом или невозможно наладить ее работу в соответствии с руководством пользователя. Материнская плата получила повреждения при падении. Материнская плата имеет явные признаки повреждения. y Не храните материнскую плату в местах с температурой выше 60 °C (140 °F), так как это может привести к ее повреждению.3 Безопасное использование продукции Технические характеристики Технические характеристики

Поддержка процессоров Intel

Core™ 8-го поколения

y 2x слота памяти DDR4 с поддержкой до 32ГБ y Поддержка памяти DDR4 2666/ 2400/ 2133 МГц* y Двухканальная архитектура y Поддержка non-ECC, небуферизованной памяти y Поддержка Intel

• Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти.

y 1x порт VGA, с поддержкой максимального разрешения 2048x1536@50Гц, 2048x1280@60Гц, 1920x1200@60Гц* y 1x порт DVI-D, с поддержкой максимального разрешения 1920x1200@60Гц* y 1x порт HDMI™ 1.4, с поддержкой максимального разрешения 4096x2160@30Гц*

• Подключение двух мониторов Подключение накопителей Чипсет Intel

H310 y 4x порта SATA 6Гб/с y 1x разъем M.2 (Ключ M) Поддержка PCIe 2.0 x4 и SATA 6Гб/с Поддержка накопителей 2242/ 2260 /2280 USB y Контроллер Intel

H310 4x порта USB 3.1 Gen1 (SuperSpeed USB) (2 порта Type-A на задней панели, 2 порта доступны через внутренние разъемы USB) 6x портов USB 2.0 (High-speed USB) (4 порта Type-A на задней панели, 2 порта доступны через внутренние разъемы USB)

ALC887 Codec y 7.1-канальный High Definition Audio LAN 1x Гигабитный сетевой контроллер Intel I219-V Продолжение на следующей странице4 Технические характеристики Продолжение с предыдущей страницы

y 1x комбинированный порт PS/2 клавиатуры/ мыши y 4x порта USB 2.0 Type-A y 1x порт VGA y 1x порт DVI-D y 1x порт HDMI™ y 2x порта USB 3.1 Gen1 Type-A y 1x порт LAN (RJ45) y 3x аудиоразъема

y 1x 24-контактный разъем питания ATX y 1x 8-контактный разъем питания ATX 12В y 4x разъема SATA 6Гб/с y 1x разъем USB 3.1 Gen1 (Поддержка 2-х дополнительных портов USB 3.1 Gen1) y 1x разъем USB 2.0 (Поддержка 2-х дополнительных портов USB 2.0) y 1x 4-контактный разъем вентилятора процессора y 1x 4-контактный разъем вентилятора системы y 2x разъема передней панели y 1x разъем последовательного порта y 2x разъема передней панели y 1x разъем модуля TPM y 1x разъем датчика открытия корпуса y 1x джампер очистки данных CMOS

y Определение температуры процессора/системы y Определение скорости вентиляторов процессора/

y Управление скоростью вентиляторов процессора/

Форм-фактор y m-ATX Форм-фактор y 9.1 x 7.3 дюйма (23.0 x 18.5 см) Продолжение на следующей странице5 Технические характеристики Технические характеристики Продолжение с предыдущей страницы

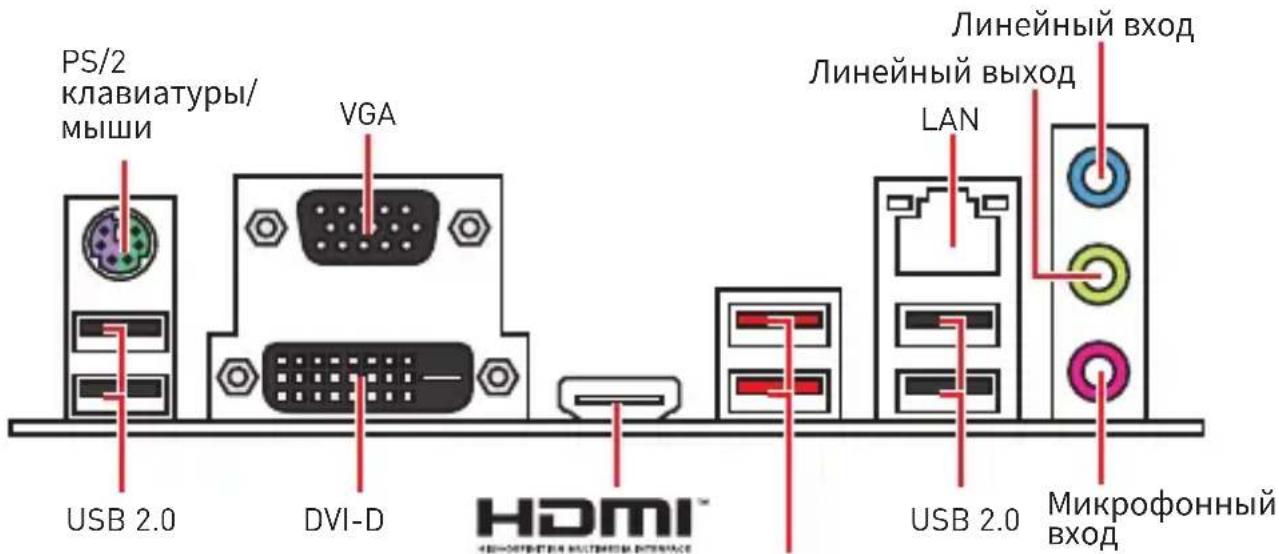

Extreme Tuning Utility y Google Chrome™, Google Toolbar, Google Drive y Norton™ Internet Security Solution6 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода Подключение/ Работа

Состояние Описание Выкл. Не подключен Желтый Подключен Мигает Передача данных Скорость передачи данных Состояние Описание Выкл. 10 Мбит/с подключение Зеленый 100 Мбит/с подключение Оранжевый 1 Гбит/с подключение Таблица состояний индикатора порта LAN PS/2 клавиатуры/

LAN USB 2.0 USB 2.0 DVI-D USB 3.1 Gen1 Линейный вход Микрофонный

Линейный выход Audio 7.1-конфигурация каналов Для настройки 7.1 канального аудио необходимо подключить фронтальную звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.

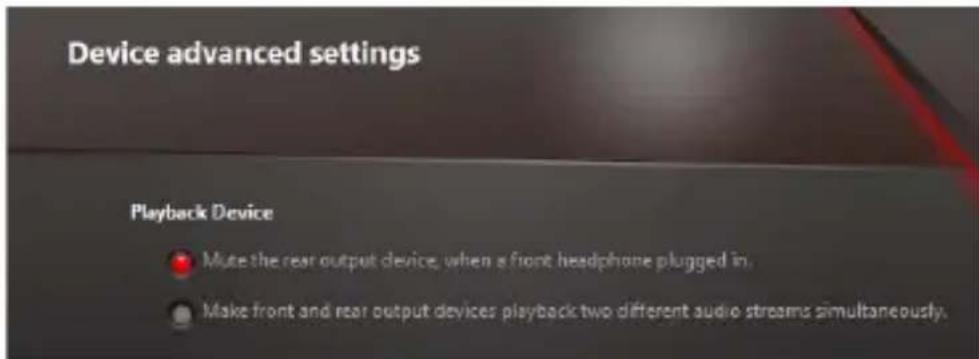

1. Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть

диалоговое окно, как показано ниже.

2. Выберите Mute the rear output device, when a front headphone plugged in.

3. Подключите колонки к аудио разъемам на задней и передней панели.

При подключении устройства к разъему аудио появится диалоговое окно с просьбой подтвердить подключенное устройство. VGA7 Задняя панель портов ввода/ вывода Компоненты материнской платы Компоненты материнской платы PCI_E1 PCI_E2 JTPM1 PCI_E3 ATX_PWR1 JUSB1 JUSB2 JBAT1 SATA1 SATA3 SATA4 SATA2 M2_1 JCI1 JFP1 JFP2 JAUD1 JCOM1 Процессорный

• Расстояние от центра процессора до ближайшего слота DIMM.8 Компоненты материнской платы Процессорный сокет Пожалуйста, установите процессор в процессорный сокет, как показано

Перед установкой или заменой процессора, необходимо отключить кабель питания.

Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI будет рассматривать только, при наличии защитной крышки на процессорном сокете.

При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предупреждает перегрев и обеспечивает стабильную работу системы.

Перед включением системы проверьте герметичность соединения между процессором и радиатором.

Перегрев может привести к серьезному повреждению процессора и материнской платы. Всегда проверяйте работоспособность вентилятора для защиты процессора от перегрева. При установке кулера нанесите ровный слой термопасты (или термоленту) на крышку установленного процессора для улучшения теплопередачи.

Если процессор не установлен, всегда защищайте контакты процессорного сокета пластиковой крышкой.

Если вы приобрели отдельно процессор и процессорный кулер, подробное описание установки см. в документации в данному кулеру.

Компоненты материнской платы Компоненты материнской платы Слоты DIMM Пожалуйста, установите модуль памяти в слот DIMM, как показано ниже.

Всегда устанавливайте модуль памяти сначала в слот DIMMA1.

В связи со спецификой использования ресурсов чипсета , доступный объем памяти будет немного меньше, чем фактически установленный.

Пожалуйста, обратите внимание на то, что максимальная емкость адресуемой памяти для 32-бит ОС Windows, составляет не более 4 ГБ. Если вы хотите использовать более 4ГБ оперативной памяти на материнской плате, рекомендуется устанавливать 64-бит ОС Windows. PCI_E1~3: Слоты расширения PCIe PCI_E1: PCIe 3.0 x16 (линии CPU) PCI_E3: PCIe 2.0 x1 (линии PCH) PCI_E2: PCIe 2.0 x1 (линии PCH)

При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота.

Перед установкой или извлечением плат расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты.

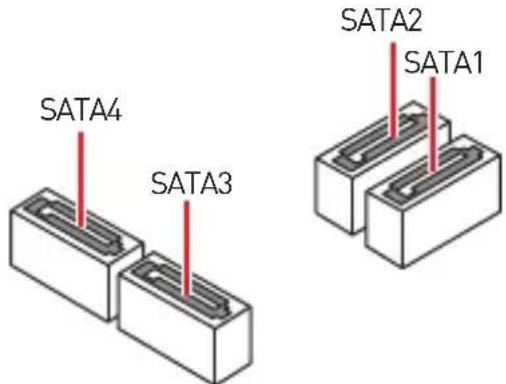

Компоненты материнской платы SATA1~4: Разъемы SATA 6 Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому порту можно подключить одно устройство SATA.

SATA1SATA2SATA3SATA4

Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче. Кабель SATA оснащен одинаковыми коннекторами с обеих сторон. Однако, для экономии занимаемого пространства к материнской плате рекомендуется подключать плоский разъем. JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели.

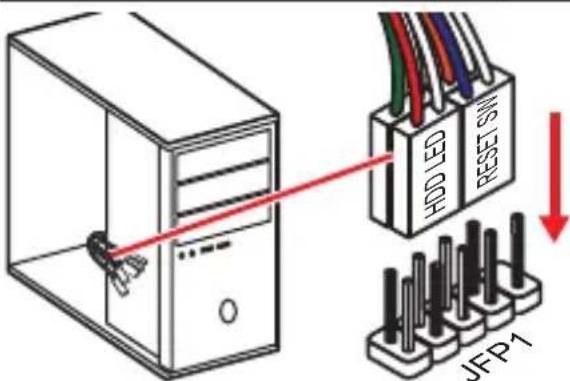

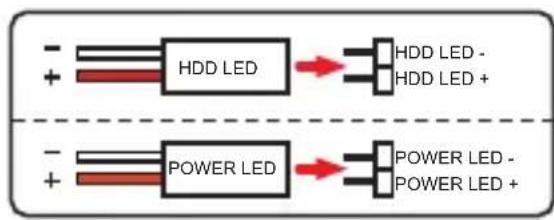

JFP2 1 Speaker - 2 Buzzer +3 Buzzer - 4 Speaker +HDD LED RESET SW HDD LEDHDD LED -HDD LED +POWER LED -POWER LED +POWER LED JFP111 Компоненты материнской платы Компоненты материнской платы M2_1: Разъем M.2 (Ключ M) Пожалуйста, установите твердотельный накопитель (SSD) M.2 в слот M.2, как показано ниже. ATX_PWR1, CPU_PWR1: Разъемы электропитания Данные разъемы предназначены для подключения коннекторов питания ATX.

Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания АТХ.

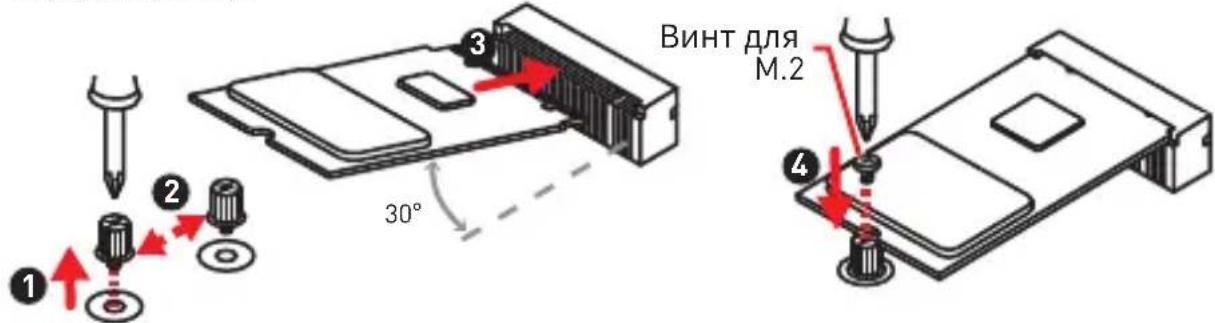

RST только поддерживает PCIe M.2 SSD с UEFI ROM. 30°Винт для M.212 Компоненты материнской платы JUSB2: Разъем USB 3.1 Gen1 Данный разъем предназначен для подключения портов USB 3.1 Gen1 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты питания и земли. JUSB1: Разъем USB 2.0 Данный разъем предназначен для подключения портов USB 2.0 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли.

Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI

SUPER CHARGER.13 Компоненты материнской платы Компоненты материнской платы JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней

5 Head Phone R 6 MIC Detection 7 SENSE_SEND 8 No Pin 9 Head Phone L 10 Head Phone Detection JCOM1: Разъем последовательного порта Данный разъем позволяет подключить последовательный порт, размещенный на внешнем брекете.

1 DCD 2 SIN 3 SOUT 4 DTR 5 Ground 6 DSR 7 RTS 8 CTS 9 RI 10 No Pin JTPM1: Разъем модуля TPM Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.

1 LPC Clock 2 3V Standby power 3 LPC Reset 4 3.3V Power 5 LPC address & data pin0 6 Serial IRQ 7 LPC address & data pin1 8 5V Power 9 LPC address & data pin2 10 No Pin 11 LPC address & data pin3 12 Ground 13 LPC Frame 14 Ground14 Компоненты материнской платы CPU_FAN1, SYS_FAN1: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным током, осуществляется через соответсвующие разъемы путем изменения величины напряжения. Поэтому, при подключении 3-х контактного (Non-PWM) вентилятора к разъему для вентилятора PWM, скорость вентилятора всегда будет максимальной. Работа такого вентилятора может оказаться достаточно шумной. Для настройки режима работы вентилятора, PWM или DC, следуйте указаниям ниже. Назначение контактов разъема для режима PWM 1 Ground 2 +12V 3 Sense 4 Speed Control Signal Назначение контактов разъема для режима DC 1 Ground 2 Voltage Control 3 Sense 4 NC Разъем вентилятора с PWM управлением по умолчанию Разъем вентилятора с DC управлением по умолчанию Переключение режимов работы и скорости вращения вентилятора В меню BIOS > HARDWARE MONITOR вы можете выбрать режив работы вентилятора: PWM или DC, а также настроить его скорость вращения. Выберите режим PWM или DC

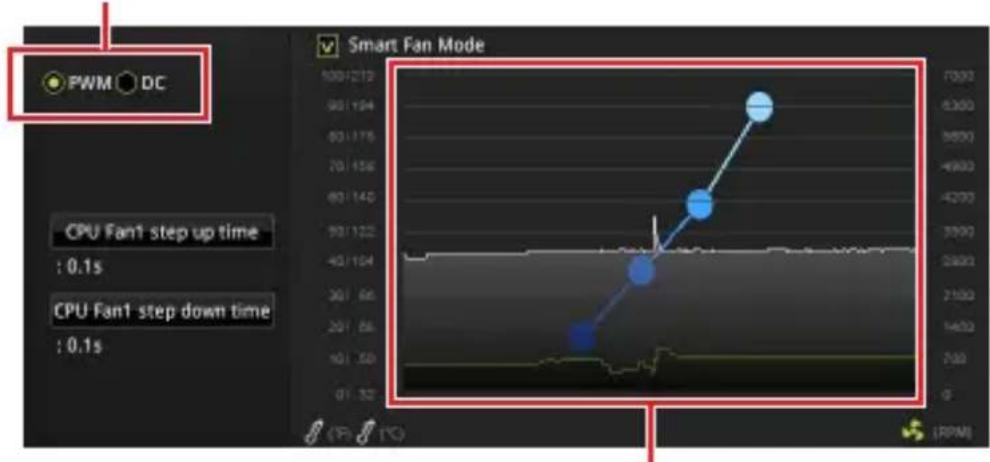

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC. Вы можете регулировать скорость вращения вентилятора в зависимости от температуры процессора путем изменения положения градиентных точек.

SYS_FAN1 Назначение контактов разъема для подключения вентилятора15 Компоненты материнской платы Компоненты материнской платы Индикаторы отладки EZ Данные светодиоды показывают состояния материнской плате. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.16 Компоненты материнской платы JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных (По умолчанию) Очистка данных/ Сброс BIOS Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1

в течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.

JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса.

(По умолчанию) Разрешить запись

открытия корпуса Использование датчика открытия корпуса

1. Подключите подключите датчик открытия корпуса к разъему JCI1.

2. Закройте крышку корпуса.

5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.

6. При открытии корпуса на экране будет появляться предупреждающее

сообщение каждый раз при включении компьютера. Сброс сообщения об открытии корпуса

3. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

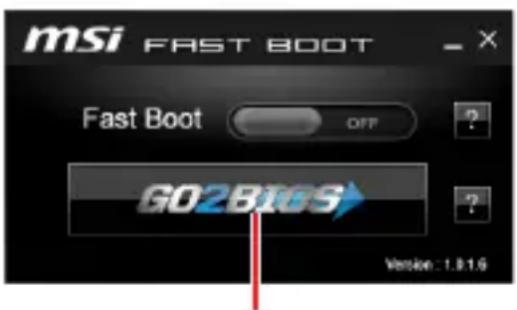

нажмите клавишу Enter, чтобы выбрать Yes.17 Компоненты материнской платы Настройка BIOS Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой.

С целью улучшения производительности, меню BIOS постоянно обновляется. В связи с этим данное описание может немного отличаться от последней версии BIOS и может использоваться в качестве справки. Для описания какого либо пункута меню настроек BIOS, вы можете обратиться к информационной панели HELP. Изображения в этой главе приведены исключительно в справочных целях и могут отличаться от фактических. Вход в настройки BIOS Ниже представлены способы входа в настройки BIOS. y Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. y При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и выберите ОК. Система перезагрузится и автоматически войдет в настройки BIOS. Нажмите на кнопку GO2BIOS Функциональные клавиши F1: Общая справка F2: Добавить / Удалить избранный предмет F3: Вход в меню Избранное F4: Вход в меню технических параметров процессора F5: Вход в меню Memory-Z F6: Загрузить оптимизированные настройки по умолчанию F7: Переключить между расширенном режимом и режимом EZ F8: Загрузить профиль разгона F9: Сохранить профиль разгона F10: Сохранить изменения и перезагрузить* F12: Сделать скриншот и сохранить его на USB флэш-диск (только FAT / FAT32 формат). Ctrl+F: Вход в страницу поиска

• При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор.18 Настройка BIOS Сброс BIOS В некоторых ситуациях необходиимо выполнить восстановление настроек BIOS до значений по умолчанию. Существует несколько способов сброса

y Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных значений по умолчанию. y Замкните джампер Clear CMOS на материнской плате.

Убедитесь, что компьютер выключен перед очисткой данных CMOS. Для получения дополнительной информации о сбросе настроек BIOS, обратитесь к разделу “Джампер очистки данных CMOS”. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш-диске USB. Обновление BIOS:

1. Нажмите клавишу Del для входа в настройки BIOS во время процедуры

2. Вставьте флэш-диск USB, содержащий файл обновления в компьютер.

3. Выберите вкладку M-FLASH и нажмите на кнопку Yes для перезагрузки

системы и входа в режим обновления.

4. Выберите файл BIOS для выполнения процесса обновления BIOS.

5. После завершения процесса обновления, система перезагрузится

автоматически. Обновление BIOS при помощи Live Update 6 Перед обновлением: Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет. Обновление BIOS:

3. Нажмите на кнопку Scan.

4. Нажмите на значок Download,

чтобы загрузить и установить последнюю версию файла BIOS.

5. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите

кнопку Next и Start для запуска обновления BIOS.

6. По завершению процесса обновления, система перезагрузится

автоматически.19 Настройка BIOS Описание программного обеспечения Описание программного обеспечения Установка Windows

1. Включите компьютер.

2. Вставьте диск Windows

10 в привод для оптических дисков.

3. Нажмите кнопку Restart на корпусе компьютера.

4. Нажмите клавишу F11 во время POST (Power-On Self Test) компьютера,

чтобы войти в меню загрузки.

5. Выберите оптический привод в меню загрузки.

6. Нажмите любую клавишу, когда на экране показывает сообщение Press

any key to boot from CD or DVD...

7. Следуйте инструкциям на экране, чтобы установить Windows

2. Вставьте диск с драйверами MSI

Driver Disc в привод для оптических

3. Автоматически отобразится окно установщика, который найдет и

перечислит все необходимые драйверы.

4. Нажмите кнопку Install.

5. Начнется установка драйверов. После ее завершения будет предложено

перезапустить систему.

6. Нажмите кнопку OK для завершения.

7. Перезапустите компьютер.

Установка утилит Перед установкой утилиты необходимо выполнить установку драйверов.

1. Вставьте диск с драйверами MSI

Driver Disc в привод для оптических

2. Автоматически отобразится окно установщика.

3. Нажмите вкладку Utilities.

4. Выберите необходимые для установки утилиты.

5. Нажмите кнопку Install.

6. Начнется установка программного обеспечения. После ее завершения

будет предложено перезапустить систему.

7. Нажмите кнопку OK для завершения.

8. Перезапустите компьютер.20
