H310M Pro - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	MSI
Modèle	H310M Pro
Socket processeur	LGA1151
Chipset	Intel® H310
Facteur de forme	m-ATX
Dimensions	23,0 x 18,5 cm
Processeurs supportés	Intel® Core™, Pentium® Gold et Celeron® de 8ème génération
Mémoire	2 x DDR4, max 32 Go, 2666/2400/2133 MHz, double canal
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Stockage	4 x SATA 6 Gb/s, 1 x M.2 (Touche M, PCIe 2.0 x4/SATA)
USB	4 x USB 3.1 Gen1 (dont 2 arrière), 6 x USB 2.0 (dont 4 arrière)
Sorties vidéo	1 x VGA, 1 x DVI-D, 1 x HDMI 1.4
Audio	Realtek ALC887, 7.1 canaux
Réseau	Intel I219-V Gigabit LAN
Connecteurs d'alimentation	ATX 24 broches, ATX 12V 8 broches
BIOS	UEFI AMI, flash 128 Mb
Fonctions spéciales	EZ Debug LED, Clear CMOS, détection d'intrusion châssis
Sécurité	Support module TPM
Température de fonctionnement	Maximum 60°C
Entretien et nettoyage	Éviter l'humidité et les décharges électrostatiques. Nettoyer avec un chiffon doux sec.
Réparabilité	Carte mère standard, pas de pièces détachées spécifiques fournies. Remplacer la carte si défectueuse.

FOIRE AUX QUESTIONS - H310M Pro MSI

Quels processeurs sont compatibles avec cette carte mère ?

La carte mère supporte les processeurs Intel Core, Pentium Gold et Celeron de 8ème génération pour le socket LGA1151.

Comment installer la mémoire RAM ?

Insérez les modules dans les slots DIMM en commençant par DIMMA1. La carte supporte jusqu'à 32 Go de DDR4 en double canal.

Comment mettre à jour le BIOS ?

Utilisez l'utilitaire M-FLASH dans le BIOS ou l'outil LIVE UPDATE 6 sous Windows. Téléchargez la dernière version sur le site MSI.

Que faire si la carte ne démarre pas ?

Vérifiez les LEDs EZ Debug : CPU, DRAM, VGA, BOOT. Elles indiquent le composant défaillant. Assurez-vous que tous les connecteurs d'alimentation sont branchés.

Comment réinitialiser le BIOS ?

Éteignez l'ordinateur, débranchez le câble d'alimentation, puis court-circuitez le cavalier JBAT1 pendant 5 à 10 secondes. Remettez le cavalier en position normale.

Comment connecter le panneau avant ?

Utilisez les connecteurs JFP1 et JFP2. Référez-vous au schéma du manuel pour brancher les interrupteurs et les LEDs.

Combien de ports SATA sont disponibles ?

La carte dispose de 4 ports SATA 6 Gb/s pour connecter des disques durs ou SSD.

Comment installer un SSD M.2 ?

Insérez le SSD dans le slot M2_1 en orientant correctement la carte. Fixez-le avec la vis fournie. Le slot supporte les formats 2242/2260/2280.

Comment configurer l'audio 7.1 ?

Branchez le module audio avant sur JAUD1. Dans le panneau de contrôle Realtek, activez l'option 'Passer le périphérique arrière en silencieux quand un casque est branché à l'avant'.

Où trouver les pilotes et utilitaires ?

Insérez le DVD fourni ou téléchargez les pilotes depuis le site de support MSI. Utilisez LIVE UPDATE 6 pour les mises à jour automatiques.

MODE D'EMPLOI H310M Pro MSI

BIOS (BoI)

Merci d'avoir acheté une carte mère MSI H310M PRO-M2. Ce manuel d'utilisation fournit des informations sur le schéma, la vue d'ensemble des composants, la configuration du BIOS et l'installation des logiciels.

Table des matières

Informations de sécurité 2

Spécifications 3

Panneau arrière Entrée/Sortie 6

Tableau explicatif de l'état de la LED du port LAN 6

Vue d'ensemble des composants 7

Socket processeur 8

Slots DIMM 9

PCI_E1~3 : Slots d'extension PCIe 9

JFP1, JFP2 : Connecteurs de panneau avant 10

SATA1~4 : Connecteurs SATA 6 Gb/s 10

M2_1 : Slot M.2 (Touche M) 11

ATX_PWR1, CPU_PWR1 : connecteurs d'alimentation 11

JUSB1 : connecteur USB 2.0. 12

JUSB2 : connecteur USB 3.1 Gen1 12

JAUD1 : connecteur audio avant 13

JCOM1 : connecteur de port série 13

JTPM1 : connecteur de module TPM. 13

CPU_FAN1, SYS_FAN1 : connecteurs pour ventilateurs 14

EZ Debug LED 15

JCI1 : connecteur intrusion châssis. 16

JBAT1 : cavalier Clear CMOS (réinitialisation BIOS) 16

Configuration du BIOS 17

Entrer dans l'interface Setup du BIOS 17

Réinitialiser le BIOS 18

Mettre le BIOS à jour. 18

Informations sur les logiciels 19

Installer Windows 10. 19

Installer les pilotes 19

Installer les utilisaires 19

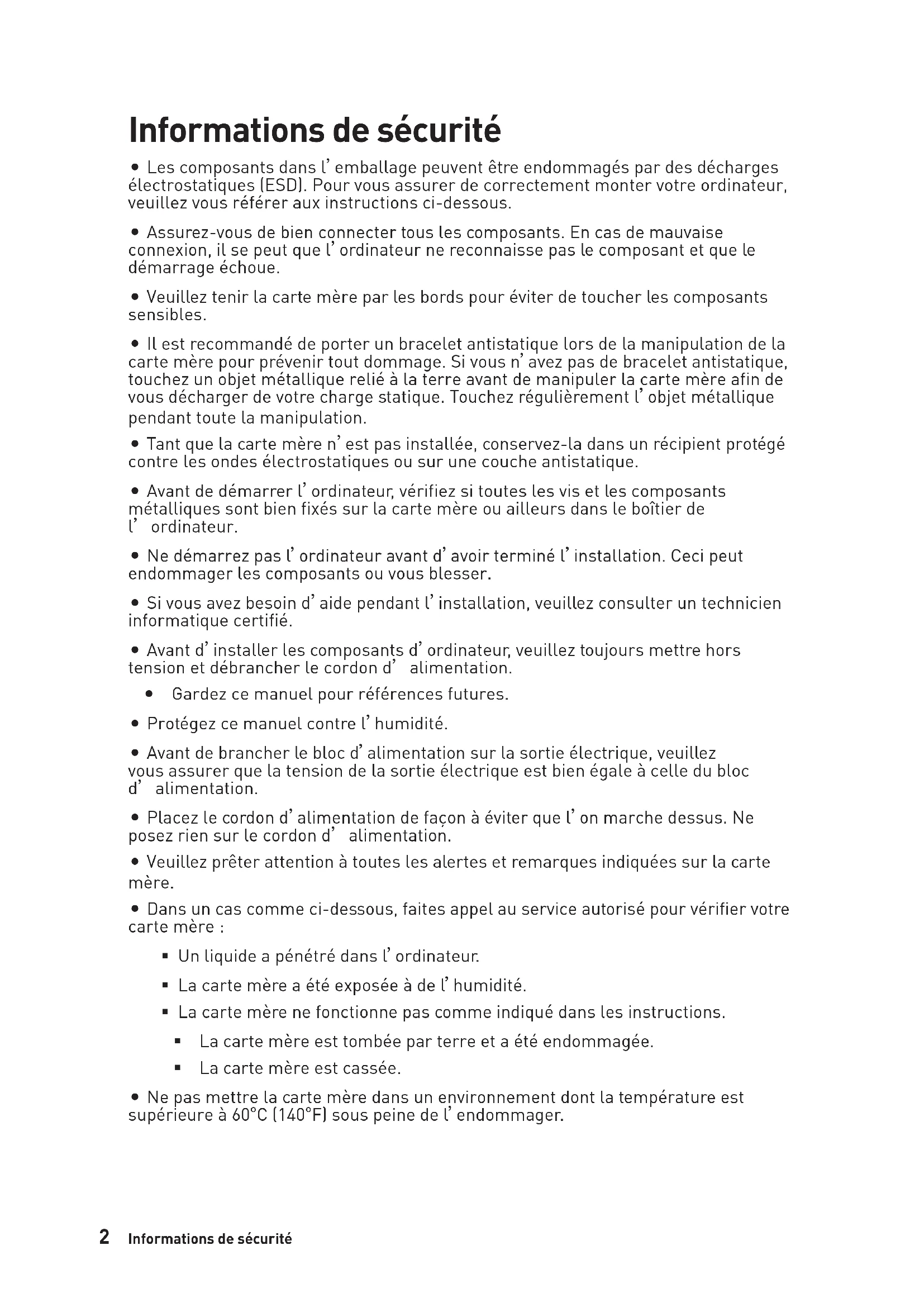

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.
• Gardez ce manuel pour références futures.
• Protégez ce manuel contre l'humidité.
• Avant de brancher le bloc d'alimentation sur la sortie électrique, veuillez vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d'alimentation.
• Placez le cordon d'alimentation de façon à éviter que l'on marche dessus. Ne posez rien sur le cordon d'alimentation.
• Veuillez prêter attention à toutes les alertes et remarques indiquées sur la carte mère.
• Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :
• Un liquide a pénétré dans l'ordinateur.
• La carte mère a été exposée à de l'humidité.
• La carte mère ne fonctionne pas comme indiqué dans les instructions.

La carte mère est tombée par terre et a été endommagée. La carte mère est cassée.

• Ne pas mettre la carte mère dans un environnement dont la température est supérieure à 60°C (140°F) sous peine de l'endommager.

Spécifications

CPU	Support des processeurs Intel® Core™, Pentium® Gold et Celeron® de 8ème génération pour socket LGA1151
Chipset Chipset Intel® H310
Mémoire	2 x slots pour mémoire DDR4, support jusqu'à 32 Go Support mémoire DDR4 2666/ 2400/ 2133 MHz Support mode Double-Canal Support non-ECC, mémoire un-buffered Support Intéxtreme Memory Profile (XMP) * Veuillagez vous référer au site www.msi.com pour plus d'information sur la mémoire compatible.
Slots d'extension	1 x slot PCIe 3.0 x16 2 x slots PCIe 2.0 x1
Sorties videoi intégrées	1 x port VGA, supportant une résolution maximum de 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz* 1 x port DVI-D, supportant une résolution maximum de 1920x1200@60Hz* 1 x port HDMI™ 1.4, supportant une résolution maximum d 4096x2160@30Hz* * Supporte l'utilisation simultanée de deux écrans.
Stockage	Chipset Intel® H310 4 x ports SATA 6 Gb/s* 1 x slot M.2 (Touche M) Support jusqu'à PCIe 2.0 x4 et SATA 6 Gb/s Support des péripériques de stockage 2242/ 2260/ 2280
USB	Chipset IntétHi310 4 x ports USB 3.1 Gen1 (SuperSpeed USB) (2 ports Type-A sur le panneau arrêté, 2 ports disponibles par l'intermédiaire des connecteurs USB internes) 6 x ports USB 2.0 High-speed USB (4 ports Type-A sue le panneau arrêté, 2 ports disponibles par l'intermédiaire des connecteurs USB internes)
Audio	Realtek ALC887 Codec Audio haute définition 7,1
LAN 1 x contrôleur	Intel I219-V Gigabit LAN

Suite du tableau sur la page suivante

Suite du tableau de la page précédente

Connecteurs sur le panneau arrière	• 1 x port clavier/ souris PS/2 • 4 x ports USB 2.0 Type-A • 1 x port VGA • 1 x port DVI-D • 1 x port HDMI® • 2 x ports USB 3.1 Gen1 Type-A • 1 x port LAN (RJ45) • 3 x jacks Audio
Connecteurs internes	• 1 x connecteur d'alimentation principal ATX 24 broches • 1 x connecteur d'alimentation ATX 12V 8 broches • 4 x connecteurs SATA 6 Gb/s • 1 x connecteur USB 3.1 Gen1 (support de 2 autres ports US 3.1 Gen1) • 1 x connecteur USB 2.0 (support de 2 autres ports USB 2.0 • 1 x connecteur de ventilateurs CPU 4 broches • 1 x connecteur de ventilateurs système 4 broches • 1 x connecteur audio avant • 1 x connecteur de port série • 2 x connecteurs de panneau avant • 1 x connecteur de module TPM • 1 x connecteur intrusion chaudiès • 1 x cavalier Clear CMOS
Contrôleur E/S Contrôleur NUVOTON NCT5567
Moniteur système	• Détection de la température du CPU et du système • Détection de la vitesse du ventilateur du CPU et du système • Contrôle de la vitesse du ventilateur du CPU et du système
Dimensions	• Format m-ATX • 23,0 cm x 18,5 cm (9,1" x 7,3")
Fonctions BIOS	• 1 x flash BIOS 128 Mb • UEFI AMI BIOS • ACPI 6.1 , SM BIOS 2.8 • Multilingue

Suite du tableau sur la page suivante

Suite du tableau de la page précédente

Logiciel

·Pilotes ·APP MANAGER ·SUPER CHARGER ·COMMAND CENTER ·LIVE UPDATE 6 ·SMART TOOL ·RAMDISK ·DPC LATENCY TUNER ·FAST BOOT ·X-BOOST ·NETWORK MANAGER ·CPU-Z MSI GAMING ·InteExtreme Tuning Utility ·Google Chrome™, Google Toolbar et Google Drive ·Norton™ Internet Security Solution

Panneau arrêté Entrée/Sortie

USB 3.1 Gen1

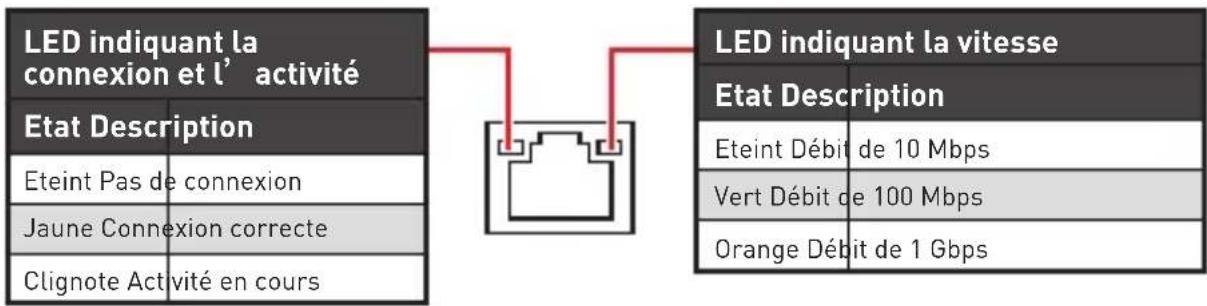

Tableau explicatif de l'état de la LED du port LAN

Configuration audio 7,1-canal

Pour régler le système audio 7,1, connectez le module audio entrée/sortie du panneau avant au connecteur JAUD1 et suivez les étapes ci-dessous.

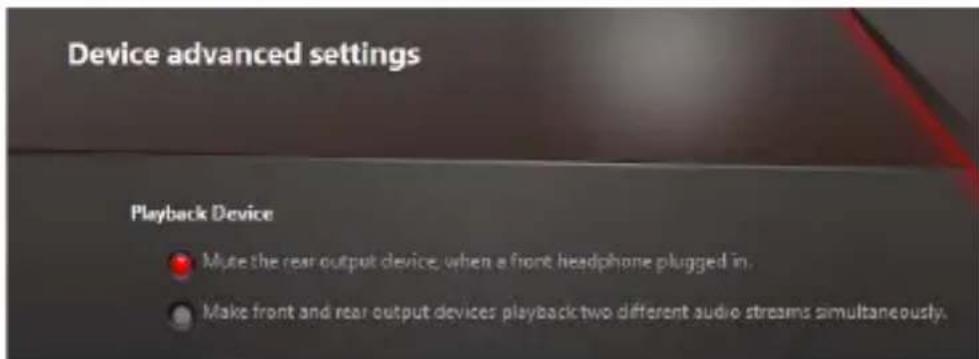

1. Cliquez sur Realtek HD Audio Manager > Advanced Settings (Paramètres avancés) pour ouvrir le dialogue suivant.

1. Choisissez Mute the rear output device, when a front headphone plugged in (Passer le périphérique arrière en silencieux quand un casque est branché à l'avant).
2. Branchez vos haut-parleurs aux prises audio sur les panneaux entrée/sortie arrière et avant. Lorsqu'un périphérique est branché sur une prise audio, une fenêtre de dialogue apparaît et vous demande de choisir le périphérique connecté que vous souhaitez utiliser.

Vue d'ensemble des composants

* Distance entre le centre du CPU et le slot DIMM le plus proche.

Socket processeur

Installer le CPU dans le socket du processeur comme indiqué ci-dessous.

Important

Avant d'installer ou de retirer le processeur du socket, veillez à toujours débrancher le câble d'alimentation de la prise électrique.

Veillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n'acceptera pas les cartes mères dont le capot de protection aura été retiré.

Lors de l'installation d'un processeur, n'oubliez pas d'installer un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protéger le processeur contre la surchauffe et maintenir la stabilité du système.

Assurez-vous de l'étanchéité entre le ventilateur et le processeur avant de démarrer votre système.

La surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Quand le processeur n'est pas installé, protégez toujours les broches de l'emplacement du processeur avec le couvercle dédié.

Si vous avez acheté un processeur indépendamment du ventilateur, veuillez vous référer à la documentation dans le paquet du ventilateur pour plus d'informations concernant l'installation.

Slots DIMM

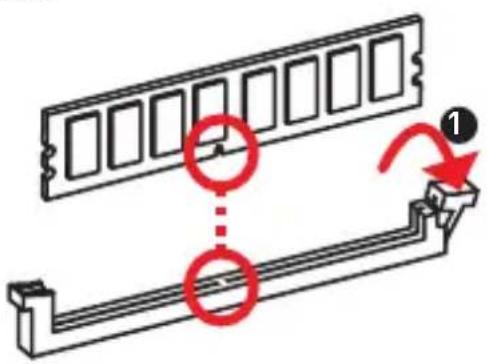

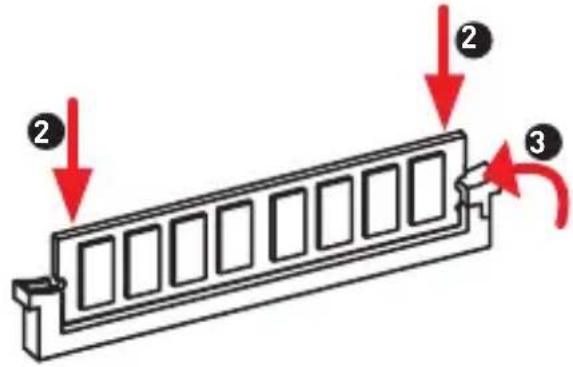

Insérer le module de mémoire dans l'emplacement DIMM comme indiqué ci-dessous.

Important

Pour réussir à démarrer le système, veillez à insérer un module de mémoire dans l'emplacement DIMMA1 en premier.

Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible est un peu moins élevée que celle installée.

Veuillez noter que la capacité maximale de la mémoire est de 4 Go ou moins pour le système d'exploitation Windows 32-bit du fait de la limitation de mémoire. Par conséquent, il est recommandé d'installer le système d'exploitation Windows 64-bit si vous voulez installer une mémoire de plus de 4 Go sur la carte mère.

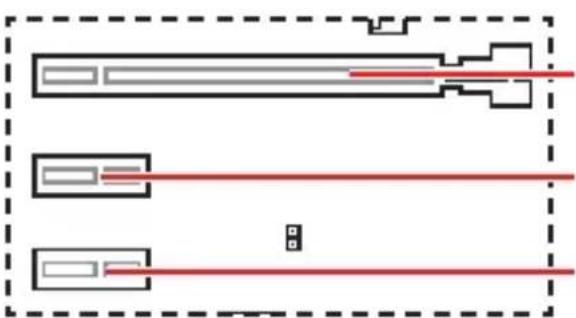

PCI_E1~3 : Slots d'extension PCIe

PCI_E1: PCIe 3.0 x16 (lignes CPU)

PCI_E2: PCIe 2.0 x1 (lignes PCH)

PCI_E3: PCIe 2.0 x1 (lignes PCH)

Important

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot.

Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

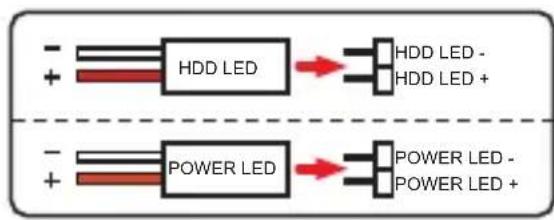

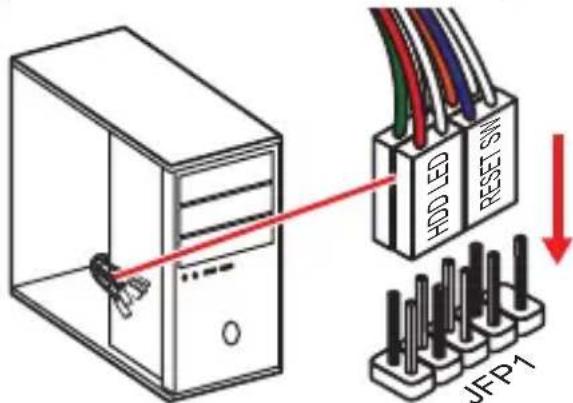

JFP1, JFP2 : Connecteurs de panneau avant

Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.

JFP1 2 10 1 9	1 H	DD LED + 2 Power LED	+
	3 H	DD LED - 4 Power LED	-
	5 Reset Switch 6 Power Switch
	7 Reset Switch 8 Power Switch
	9 Reserved 10	No	Pin

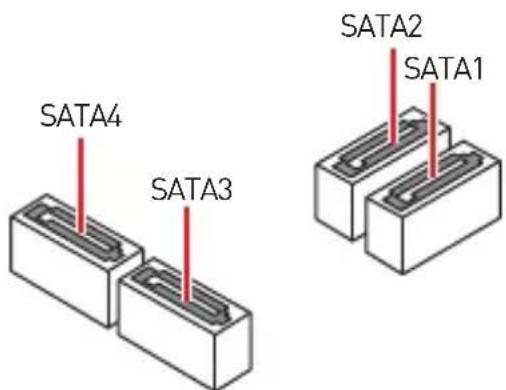

SATA1~4: Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

Important

Veuillez ne pas plier le câble SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.

Le câble SATA dispose de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

M2_1: Slot M.2 (Touche M)

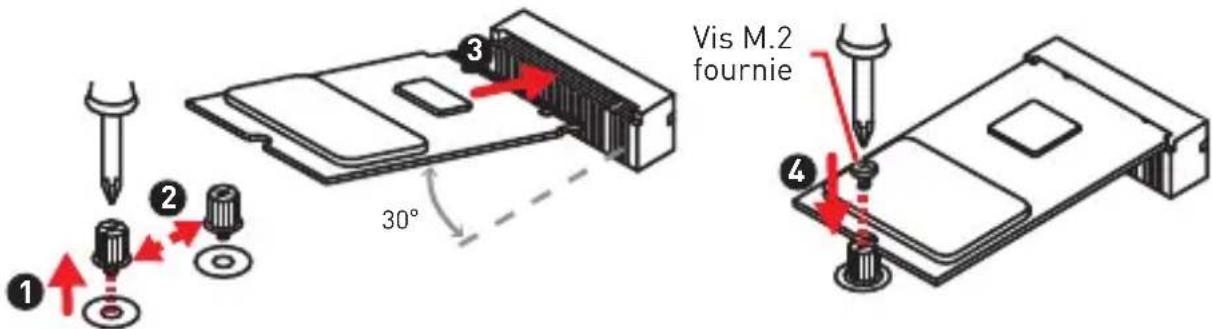

Installer le disque dur M.2 dans le slot M.2 comme indiqué ci-dessous.

La technologie Intel® RST supporte seulement un SSD M.2 PCIe avec une mémoire ROM UEFI.

ATX_PWR1, CPU_PWR1: Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

12 24 1 13 ATX_PWR1	1 + 3.3V 13 +3.3V
	2 + 3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 + 12V 22 +5V
	11 + 12V 23 +5V
	12 +3.3V 24 Ground

CPU_PWR1 8 5 4 1	1	Ground 5 +12V
	2	Ground 6 +12V
	3	Ground 7 +12V
	4	Ground 8 +12V

Veuillez vous assurer que tous les câbles d'alimentation sont branchés aux connecteurs adéquats afin de garantir une opération stable de la carte mère.

JUSB1 : Connecteur USB 2.0

Ce connecteur vous permet de relier des ports USB 2.0 sur le panneau avant.

2 10 1 9	1 VCC 2 VCC
	3 USB0-4 USB1-
	5 USB0+6 USB1+
	7 Ground 8 Ground
	9 No Pin 10 NC

Important

Notez que les broches VCC et Terre doivent être branchées correctement afin d'éviter tout dommage sur la carte mère. Pour recharger votre iPad, iPhone ou iPod par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI SUPER CHARGER.

JUSB2 : Connecteur USB 3.1 Gen1

Ce connecteur vous permet de relier un port USB 3.1 Gen1 sur le panneau avant.

Notez que les câbles d'alimentation et de terre doivent être branchés correctement afin d'éviter d'endommager la carte.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

JCOM1 : Connecteur de port série

Ce connecteur vous permet de relier un port série en option.

2 10 1 9	1 DCD 2 SIN
	3 SOUT 4	DTR
	5	Ground	6	DSR
	7	RTS	8	CTS
	9 RI 10 No Pin

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d'informations.

2 14 1 13	1	LPC Clock	2	3V Standby power
	3 LPC Reset 4 3		3V Power
	5	LPC address & data pin0	6	Serial IRQ
	7	LPC address & data pin1	8	5V Power
	9	LPC address & data pin2	10 No Pin
	11	LPC address & data pin3	12	Ground
	13	LPC Frame	14	Ground

CPU_FAN1, SYS_FAN1 : Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension. Quand vous branchez un ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur en mode PWM, la vitesse sera toujours maintenue à 100% et cela occasionnera du bruit. Vous pouvez suivre les instructions ci-dessous pour régler manuellement le connecteur de ventilateur en mode PWM ou DC.

Connecteurs pour ventilateurs en mode PWM par défaut

CPU_FAN1

Connecteurs pour ventilateurs en mode DC par défaut

SYS_FAN1

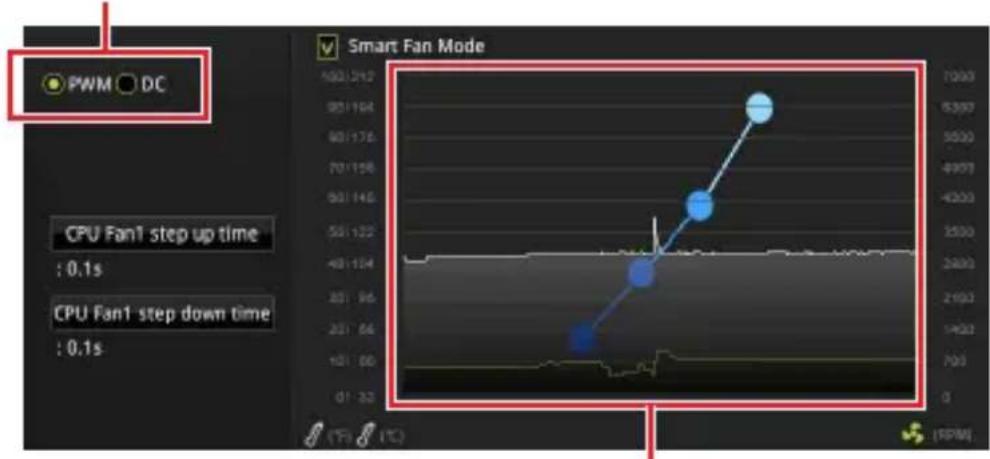

Basculer entre les modes des ventilateurs et ajuster la vitesse

Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des ventilateurs dans le BIOS > HARDWARE MONITOR.

Choisissez le mode PWM ou le mode DC

Il y a des points de gradient de la vitesse du ventilateur qui vous permettent d'ajuster la vitesse du ventilateur par rapport à la température du processeur.

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches des connecteurs de ventilateur

Définition des broches en mode PWM
1	Ground 2 +12V
3	Sense 4		Speed Control Signal

Définition des broches en mode DC
1 G	round 2		Voltage Control
3 Sense 4 NC

EZ Debug LED

Ces LEDs indiquent l'état de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué. BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

JCI1 : connecteur d'intrusion châssis

Ce connecteur est relié à un câble d'interrupteur d'intrusion châssis.

Normal (par défaut)

Commencer l'activité d'intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans le BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'alerte à l'écran.

Réinitialisation de l'alerte d'intrusion châssis

1. Allez dans le BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion châssis).
2. Mettez Chassis Intrusion (Intrusion châssis) sur Reset (Réinitialiser).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).

JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à nettoyer la mémoire CMOS.

Conserver les données (défaut)

Effacer CMOS / Réinitialiser BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant environ 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version de BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.

Les photos ne sont données qu'à titre de référence et peuvent varier selon le produit que vous achetez.

Entrer dans l'interface Setup du BIOS

Pour entrer dans l'interface Setup du BIOS, vous pouvez suivre ces deux méthodes :

• Pendant le démarrage, lorsque le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" apparaît à l'écran, veuillez appuyer sur la touche Suppr.
• Quand l'ordinateur est déjà en marche, vous pouvez utiliser l'application MSI FAST BOOT. Cliquez sur le bouton G02BIOS puis sur OK. Le système redémarre et entre dans l'interface Setup du BIOS.

Cliquez sur G02BIOS

Touches de fonction

F1: Aide générale F2: Ajouter ou supprimer un élément favori F3: Entrer dans le menu Favoris F4: Entrer dans le menu de réglages du processeur F5: Entrer dans le menu Memory-Z F6: Charger les réglages par défaut F7: Alterner entre le mode avancé et le mode simplifié F8: Charger le profil d'overclocking F9: Sauvegarder le profil d'overclocking F10: Sauvegarder les modifications et réglages* F12: Prendre une capture d'écran et la conserver dans le lecteur flash USB (au format FAT/FAT32 uniquement). Ctrl+F: Entrer dans la page de recherche

• Lorsque vous appuyez sur F10, une fenêtre de confirmation apparaît et fournit l'information de modification. Choisissez entre Oui et Non pour confirmer.

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le Setup du BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version de BIOS compatible avec votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB.

Mettre le BIOS à jour :

1. Appuyez sur la touche Suppr pour entrer dans l'interface Setup du BIOS pendant le processus de POST.
2. Connectez le lecteur Flash USB contenant le profil à l'ordinateur.
3. Choisissez l'onglet M-FLASH et cliquez sur Yes (Oui) pour redémarrer le système et entrer dans le mode Flash.
4. Choisissez un profil BIOS pour commencer la mise à jour du BIOS.
5. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Live Update 6

Avant la mise à jour :

Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.

Mettre le BIOS à jour :

1. Installez et lancez MSI LIVE UPDATE 6.
2. Choisissez BIOS Update (Mettre le BIOS à jour).
3. Cliquez sur le bouton Scan.
4. Cliquez sur l'icône Download pour télécharger et installer la dernière version du BIOS.
5. Cliquez sur Next (Suivant) et choisissez le mode In Windows. Ensuite, cliquez sur Next (Suivant) et Start (Commencer) pour lancer la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Informations sur les logiciels

Installer Windows® 10

1. Allumez l'ordinateur.
2. Insérez le disque de Windows 10 dans le lecteur optique.
3. Appuyez sur le bouton Restart du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu Boot Menu.
5. Choisissez le lecteur optique du Boot Menu.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message [Press any key to boot from CD or DVD].
7. Suivez les instructions à l'écran pour installer Windows® 10.

Installer les pilotes

1. Allumez l'ordinateur sous Windows 10.
2. Insérez le disque MSI® Driver Disc dans le lecteur optique.
3. L'outil d'installation apparaît automatiquement. Il trouvera et listera tous les pilotes dont vous avez besoin.
4. Cliquez sur le bouton Install.
5. L'installation des pilotes commence. Une fois terminée, il vous sera demandé de redémarrer.
6. Cliquez sur le bouton OK pour terminer.
7. Redémarrez votre ordinateur.

Installer les utilitaires

Avant d'installer les utilitaires, il faut compléter l'installation des pilotes.

1. Insérez le disque MSI Driver Disc dans le lecteur optique.
2. L'outil d'installation apparaît automatiquement.
3. Cliquez sur l'onglet Utilities.
4. Choisissez les utilitaires que vous voulez installer.
5. Cliquez sur le bouton Install.
6. L'installation des utilitaires commence. Une fois terminée, il vous sera demandé de redémarrer.
7. Cliquez sur le bouton OK pour terminer.
8. Redémarrez votre ordinateur.

NOTE

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci... Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté française. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

RUSSE

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci... Conformément à la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être considérés comme des déchets ménagers. C'est pourquoi les fabricants de ces équipements sont tenus de les reprendre pour recyclage en fin de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour recyclage en fin de vie. Vous pouvez retourner ces produits dans des points de collecte spécialisés.

ESPAGNOL
