用户手册 B450M ProM2 Max MSI

感谢您购买了 MSI® B450M PRO-M2 MAX 主板。本指南提供了主板布局，组件概述，BIOS 设置以及软件安装。

目录

安全信息....2

规格....3

包装内容....6

后置 I/O 面板....7

LAN 端口 LED 状态表 ..... 7

组件概述....8

CPU 底座....9

DIMM 插槽.....10

PCI_E1\~3: PCIe 扩展插槽 ..... 10

JFP1, JFP2: 前置面板接口.....11

SATA1\~4: SATA 6Gb/s 接口.....11

ATX_PWR1, CPU_PWR1: 电源接口.....12

M2_1: M.2 接口 (M 键).....12

JAUD1: 前置音频接口 ..... 16

JCOM1: 串行端头接口.....16

JLED1: LED 灯条接口 ..... 16

JBAT1: 清除 CMOS (重启 BIOS) 跳线.....17

EZ Debug LED: 侦错 LED 指示灯.....17

BIOS 设置....18

进入 BIOS 设置....18

重启 BIOS....19

更新 BIOS....19

软件描述....20

安装 Windows ^® 10....20

安装驱动....20

安装工具....20

安全信息

- 此包装中包含的组件有可能受到静电放电(ESD)损坏。请遵守以下注意事项，以确保成功组装计算机。

- 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。

- 拿起主板时请手持主板边缘，避免触及主板的敏感组件。

- 当拿取主板时,建议佩戴静电放电(ESD)腕带,以防止静电损坏其配置。如果 ESD 腕带无法使用,请在拿取主板前通过接触其它金属物体释放自身的静电。

- 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。

- 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。

- 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害到使用者。

- 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。

- 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。

- 保留本用户指南以供将来参考。

- 本主板须远离湿气。

- 在电源供应器连接到电源插座之前，请确保您的插座提供了电源供应器上额定相同的指定电压。

- 将电源线摆放在不会被人踩到的地方，不要在电源线上放置任何物品。

- 须留意在主板上所有的警告标示。

- 发生下列任一状况时，请将本主板交由维修人员检查：

- 有液体渗透至计算机内。

■ 主板暴露于水气当中。

- 主板不工作，或您依照使用指南后仍无法让本主板工作。

■ 主板会掉落且损坏。

- 主板有明显的破损痕迹。

- 切勿将主板放置于摄氏60度(华氏140度)以上的环境中，以免主板损坏。

规格

CPU	支持AM4针脚的第一代,第二代和第三代AMD锐龙TM/搭载RadeonTM Vega Graphics的锐龙TM和搭载RadeonTM Graphics的第二代AMD锐龙TM处理器/搭载RadeonTM Vega Graphics的AthlonTM台式机处理器
芯片组 AMD	®B450芯片组
内存	2个DDR4内存插槽,支持高达32GB支持DDR4 1866/2133/2400/2667 MHz通过JEDEC,和2667/2800/2933/3000/3066/3200/3466 MHz通过A-XMP OC模式*双通道内存架构支持ECC UDIMM内存(非-ECC模式)支持非 ECC UDIMM内存*请参考www.msi.com网站,以了解有关内存兼容的详细信息。
扩展插槽	1个PCIe 3.0 x16插槽 (PCI_E1)第一代,第二代和第三AMD锐龙TM处理器支持x16速率搭载RadeonTM Vega Graphics的锐龙TM和搭载RadeonTM Graphics的第二代AMD锐龙TM处理器支持x8速率搭载RadeonTM Vega Graphics的AMD®AthlonTM处理器支持x4速率2个PCIe 2.0 x1插槽
板载显卡	1个VGA端口,支持最大分辨率为2048x1280@60Hz,1920x1200@60Hz*1个DVI-D端口,支持最大分辨率为1920x1200@60Hz*1个HDMI TM 1.4端口,支持最大分辨率为4096x2160@30Hz**仅在使用搭载RadeonTM Vega Graphics的AMD®锐龙TM和搭载RadeonTM Graphics的第二代AMD锐龙TM/搭载RadeonTM Vega Graphics的AthlonTM处理器时才支持*最大共享内存为2048 MB
存储	AMD®B450芯片组4个SATA 6Gb/s端口*支持RAID 0,RAID1和RAID 101个M.2接口(M键)支持PCIe 3.0 x4(第一代,第二代和第三AMD锐龙TM/搭载RadeonTM Vega Graphics的锐龙TM和搭载RadeonTM Graphics的第二代AMD锐龙TM)或PCIe 3.0 x2(搭载RadeonTM Vega Graphics的AMD®AthlonTM)和SATA 6Gb/s2242/2260/2280存储设备

转下一页

接上一页

音频	RealteALC887/ ALC897 解码芯片7.1-声道高清音频
LAN 1个 Realtek	8111H 千兆网络控制器
USB	AMD^® B450 芯片组2个 USB 3.2 Gen1 (SuperSpeed USB) 端口通过内部 USB 3.2 Gen1 接口可使用6个 USB 2.0 (High-speed USB) 端口(2个后置面板端口,通过内部 USB 接口可使用4个端口) AMD^® 处理器4个 USB 3.2 Gen1 (SuperSpeed USB) Type-A 后置面板端口
后置面板接口	1个 PS/2 键盘端口1个 PS/2 鼠标端口2个 USB 2.0 Type-A 端口1个 VGA 端口1个 DVI-D 端口1个 HDMI^TM 端口4个 USB 3.2 Gen1 Type-A 端口1个 LAN (RJ45) 端口3个 音频插孔
内部接口	1个 24-pin ATX 主电源接口1个 8-pin ATX 12V 电源接口4个 SATA 6Gb/s 接口2个 USB 2.0 接口(额外支持4个 USB 2.0 端口)1个 USB 3.2 Gen1 接口(额外支持2个 USB 3.2 Gen1 端口)1个 4-pin CPU 风扇接口1个 4-pin 系统风扇接口1个 前置面板音频接口2个 前置面板接口1个 TPM 模组接口1个 机箱入侵检测接口1个 串行端头接口1个 LED 灯条接口1个 清除 CMOS 跳线
I/O 控制器 NUVOTON 5567 控制器芯片

转下一页

接上一页

硬件监控	CPU/系统温度检测CPU/系统风扇速率检测CPU/系统风扇速率控制
尺寸规格	m-ATX尺寸规格9.6英寸x8.1英寸(24.4厘米x20.6厘米)
BIOS功能	1个256 Mb flashUEFI AMI BIOSACPI 5.0, SM BIOS 2.8多国语言
软件	驱动程序APP管理软件快速充电COMMAND CENTERLIVE UPDATE 6更新软件动态RGB LED炫光系统MSI智能工具一键加速技术虚拟内存盘诺顿障Google浏览器Google工具栏, Google云端硬盘MSI GAMING版CPU-Z

转下一页

接上一页

特殊功能	·音频·经典音皇技术·存储·极速M.2·StoreMI·风扇·智能风扇控制系统·LED灯·炫光系统同步技术·简易侦错LED灯·防护·PCI-E钢铁插槽·性能·DDR4加速引擎·核心加速引擎·易超频精灵·VR·VR接口·BIOS·第五代图形化BIOS·支持AMD显示变频(FreeSyncTM)技术·AMD Precision Boost OverDriveTM技术

包装内容

请检查您的主板包装内容。它应包含以下内容：

• 主板
• DVD 驱动盘
• 快速安装指南
• I/O挡板
• SATA 6G 电缆 x2
• 机箱铭牌
• 产品注册卡
  M.2 螺丝 x1

注意

如上述物品有任何损坏或遗失，请联系您的零售商。

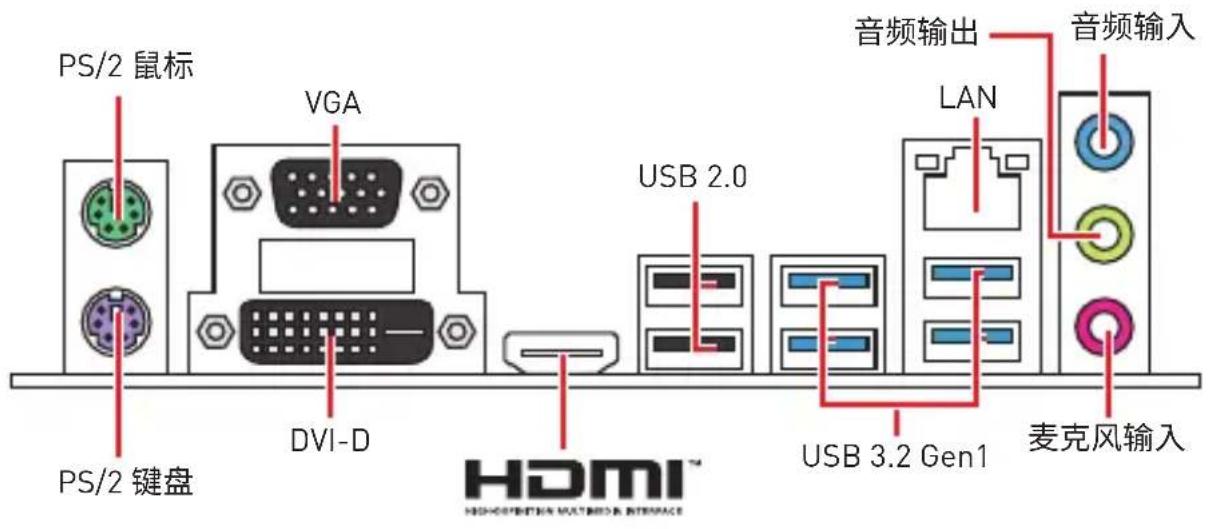

后置 I/O 面板

PS/2 鼠标 VGA DVI-D USB 2.0 PS/2 键盘 HDMI™ UNICOMPLIUM MULTIMED INTERFACE 音频输出 LAN USB 3.2 Gen1 麦克风输入 音频输入

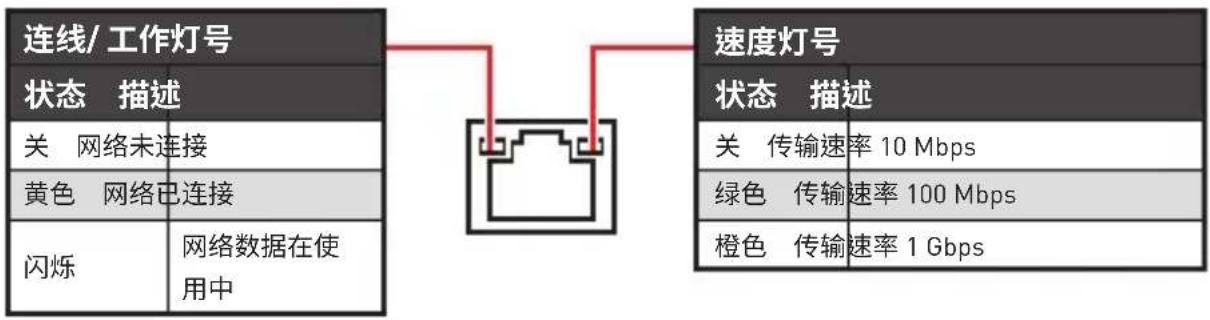

LAN 端口 LED 状态表

音频 7.1-通道配置

若要配置 7.1 声道音频输出, 您必须连接前置音频 I/O 模块到 JAUD1 接口, 并按照以下步骤操作。

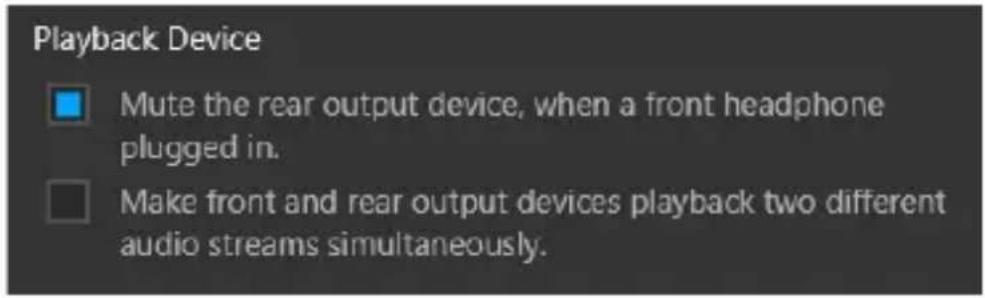

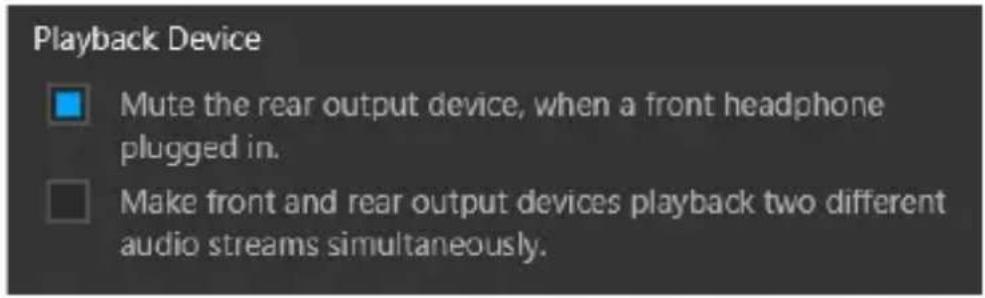

1. 单击 Realtek Audio Console > Advanced Settings 图标来打开下面的对话框。

1. 选择 Mute the rear output device, when a front headphone plugged in (当前置耳机插好时，请选择静音后置输出设备。)
2. 请将扬声器插头插入后置及前置 I/O 面板上的音频插孔。当您插入设备至音频插孔时，会弹出对话窗口询问您当前连接的哪一个设备。

组件概述

CPU_PWR1 CPU_FAN1 DIMMA1 CPU 底座SYS_FAN1 DIMMB1 52.00毫米* EZ Debug LED ATX_PWR1 SATA4 SATA3 M2_1 PCI_E1 JCI1 PCI_E2 JBAT1 PCI_E3 JFP2 JAUD1 JCOM1 JLED1 JUSB1 JUSB2 JUSB3 JFP1 SATA1 SATA2

* CPU 中心位置到最近的 DIMM 插槽的距离。

CPU 底座

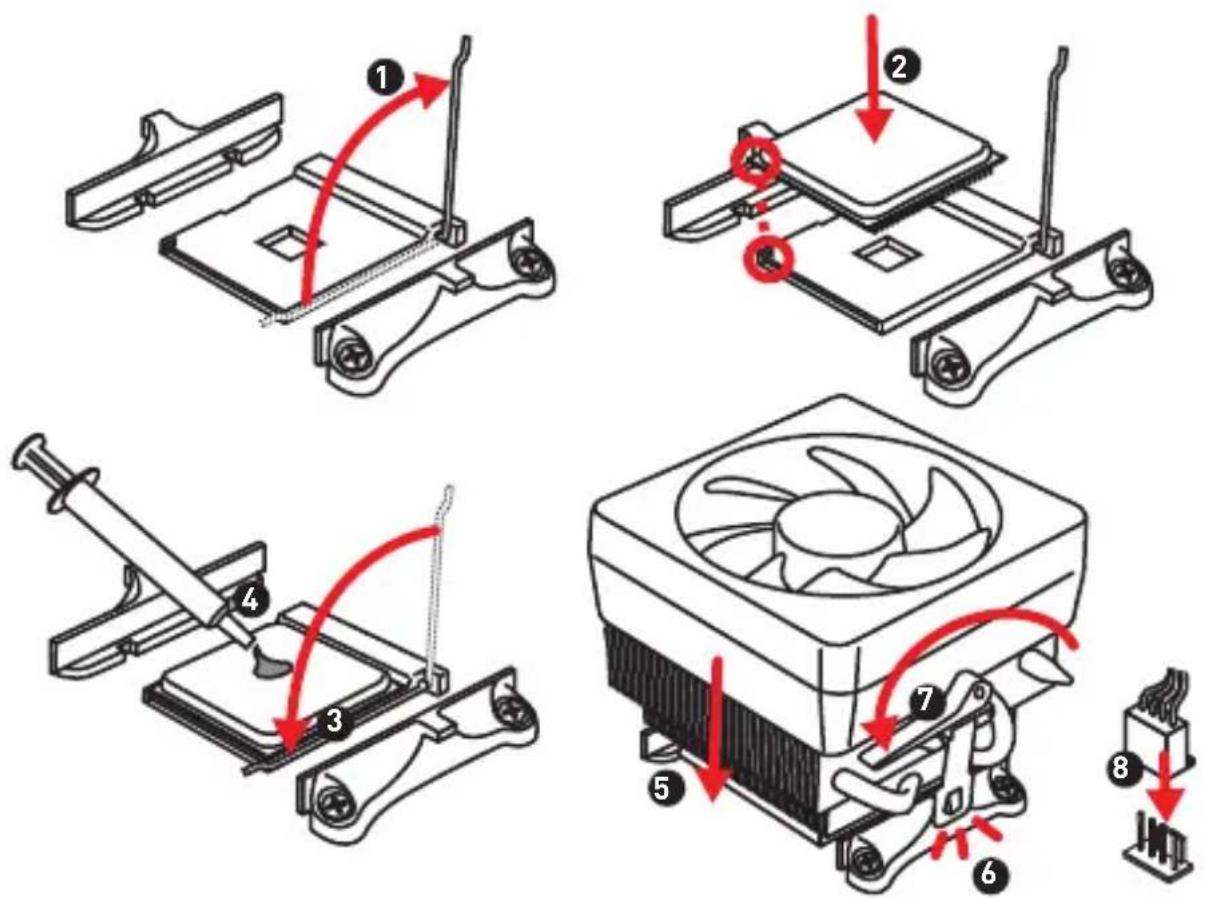

将 CPU 安装至 CPU 底座，请如下图示。

当更改处理器时, 由于 AM4 处理器的体系结构, 系统配置可以被清除和 BIOS 重置为默认值。

安装或移除 CPU 之前，请先关闭电源，并将电源线由插座上拔除。

当您安装 CPU 时,请确认已安装好 CPU 风扇。对防止过热和维持系统的稳定性 CPU 风扇是非常必要的。

确认在系统启动前 CPU 风扇已经牢固的粘贴在 CPU 上。

温度过高会严重损害 CPU 和系统，请务必确认所使用的降温风扇始终能够正常工作，保护 CPU 以免过热烧毁。确认，您已在 CPU 和散热片之间涂抹了一层平滑的散热硅胶（或热胶带）以增强散热。

如果您购买了一个独立 CPU 的散热片/冷却器, 详细安装请参考散热片/冷却器包装内的说明书。

DIMM 插槽

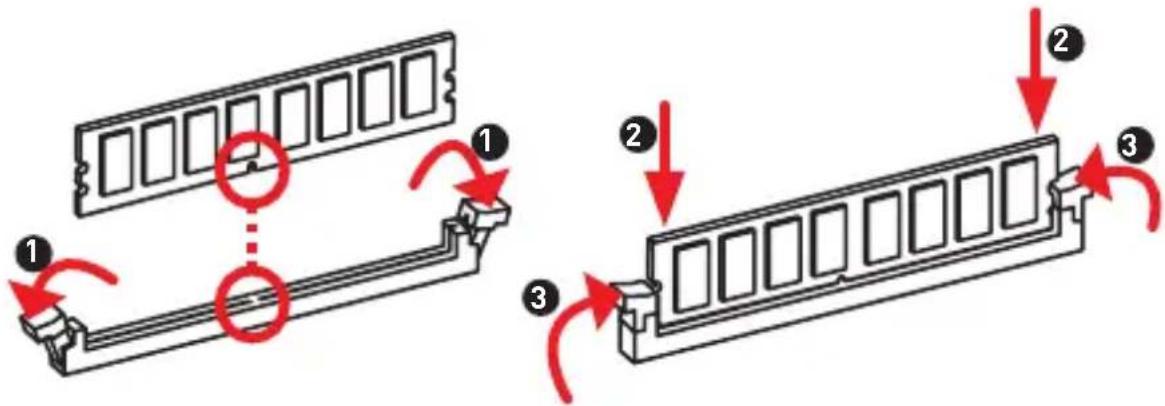

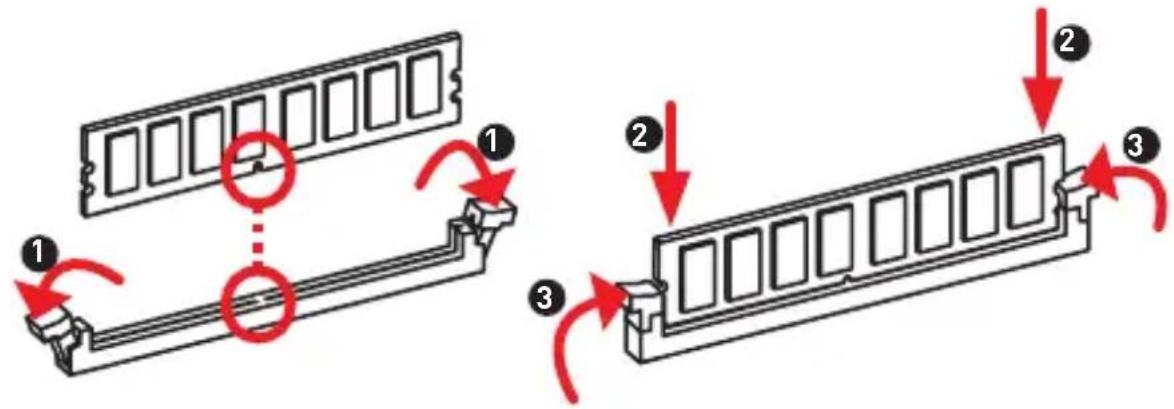

将安装内存模块插入至 DIMM 插槽，请如下图示。

由于芯片组资源使用，内存可用的容量将会比安装的用量少一点。

基于处理器的规格，建议内存电压低于 1.35V 以保护处理器。

由于 AM4 CPU/内存控制器官方规范限制，内存模块的工作频率可能低于默认状态下的标明值。请参考 www.msi.com 网站，以了解有关于内存兼容的详细信息。

PCI_E1\~3: PCIe 扩展插槽

处理器插槽	锐龙系列	搭载 RadeonTM Vega Graphics 的锐龙TM 和搭载 RadeonTM Graphics 的第二代 AMD 锐龙TM	搭载 RadeonTM Vega Graphics 的 AthlonTM
PCI_E1 PCIe 3.0	x16 PCIe 3.0 x8 PCIe 3.0 x4
PCI_E2 PCIe 2.0	x1 PCIe 2.0 x1 PCIe 2.0 x1
PCI_E3 PCIe 2.0	x1 PCIe 2.0 x1 PCIe 2.0 x1

注意

当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。

如果您安装了一个大而重的显卡时, 您需要使用一个辅助工具如 MSI 游戏系列显卡支架千斤顶来支撑其重量, 以防止插槽变形。

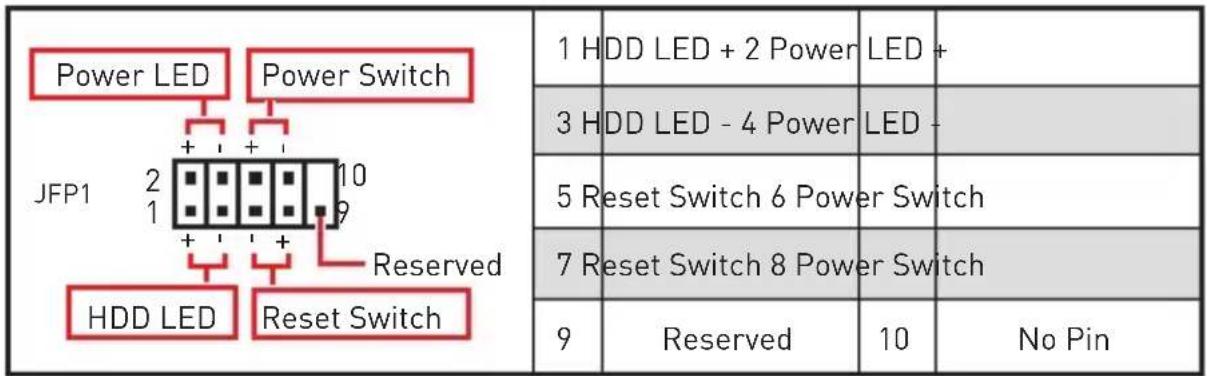

JFP1, JFP2: 前置面板接口

这些接口连接前置面板上的开关和 LED 灯。

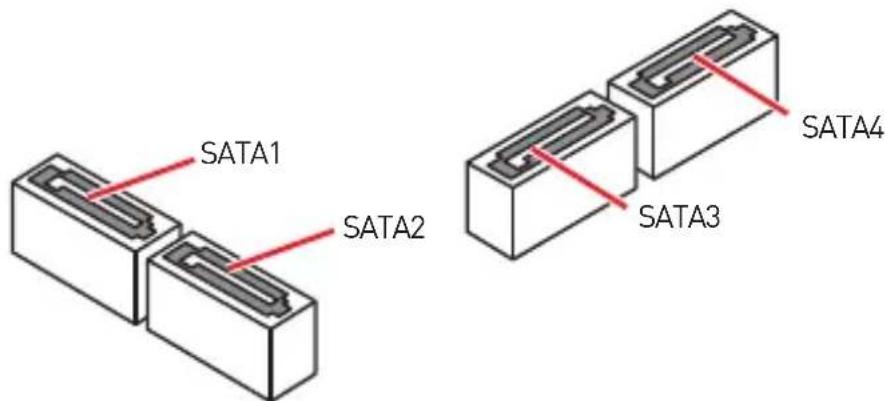

这些接口是 SATA 6Gb/s 界面接口。每个接口可以连接一个 SATA 设备。

SATA1 SATA2 SATA3 SATA4

注意

请勿将 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

SATA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

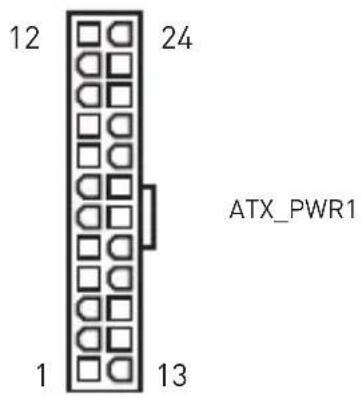

ATX\_PWR1, CPU\_PWR1: 电源接口

这些接口允许您连接一个 ATX 电源供应器。

	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground
8 5 CPU_PWR1 4 1	1 Ground 5 +12V
	2 Ground 6 +12V
	3 Ground 7 +12V
	4 Ground 8 +12V

注意

确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

M2\_1: M.2 接口 (M 键)

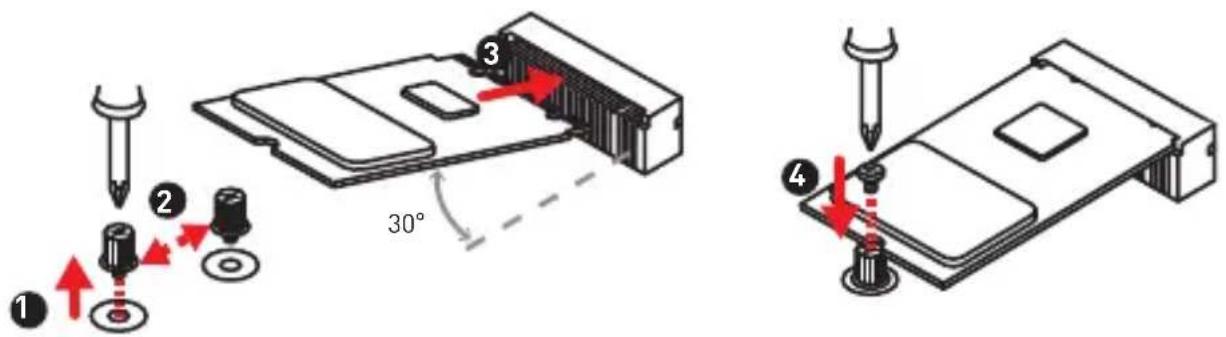

将安装 M.2 固态硬盘 (SSD) 插入至 M.2 接口, 请如下图示。

这些接口允许您连接前置面板上的 USB 2.0 端口。

	1	VCC	2	VCC
	3 USB0-4 USB1-
	5	USB0+	6	USB1+
	7 Ground 8 Ground
	9	No Pin 10		NC

注意

• 请注意，VCC 和接地针脚必须正确连接以避免可能的损坏。
• 为了将您的 iPad, iPhone 和 iPod 通过 USB 端口进行充电, 请安装 MSI® SUPER CHARGER 实用程序。

JUSB3: USB 3.2 Gen1 接口

此接口允许您连接前置面板上的 USB 3.2 Gen1 端口。

请注意,电源和接地针脚必须正确连接以避免可能的损坏。

CPU\_FAN1, SYS\_FAN1: 风扇接口

风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速率。当您将一个 3 针脚 (非-PWM) 风扇插入到 PWM 模式下风扇接口时，风扇速率将始终保持在 100%，这可能会产生很大噪声。您可以按照以下说明将风扇接口调整为 PWM 模式或 DC 模式。

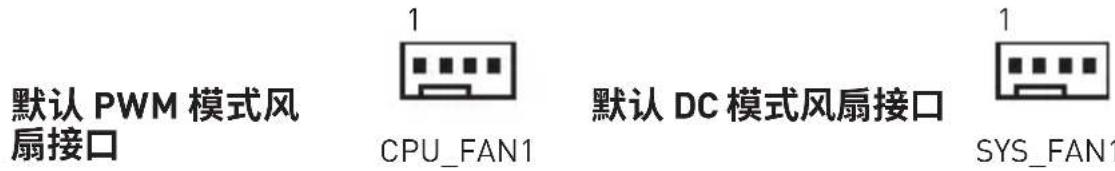

默认 PWM 模式风扇接口 1 CPU_FAN1 默认 DC 模式风扇接口 1 SYS_FAN1

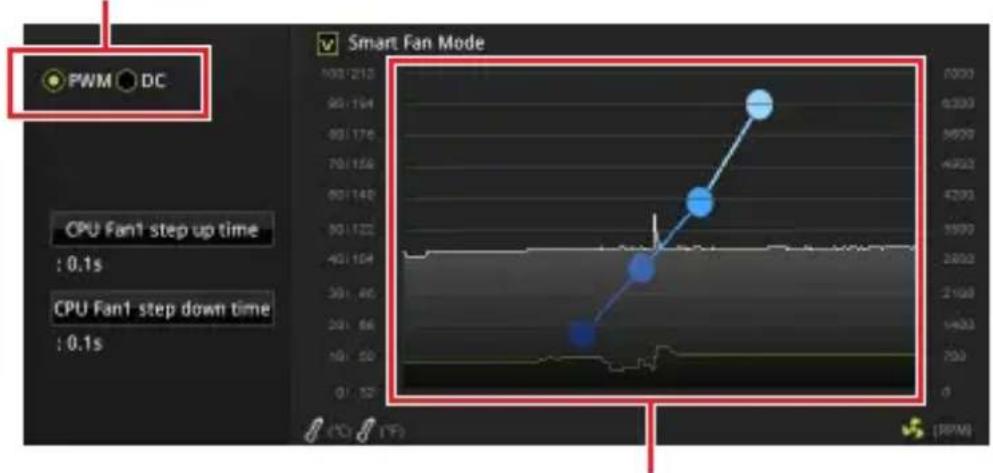

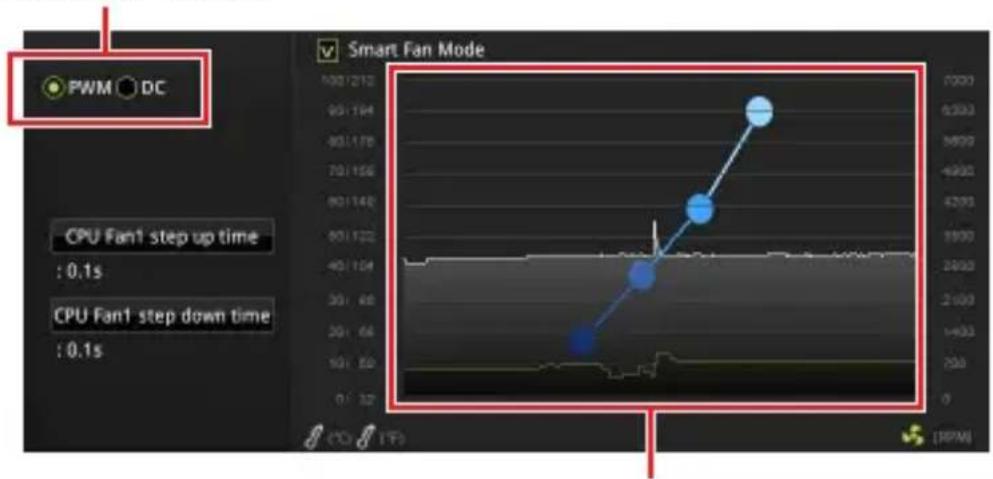

切换风扇模式和调整风扇速率

您可以在 PWM 模式和 DC 模式之间切换, 并在 BIOS > HARDWARE MONITOR 中调整风扇速率。

选择 PWM 模式或 DC 模式

提供风扇速率渐变梯度点，允许您以 CPU 的温度来调节风扇速率。

注意

确认在切换 PWM/DC 模式后，风扇工作正常。

风扇接口针脚定义

PWM 模式针脚定义
1	Ground 2 +1	2V
3	Sense 4 Speed	ed C	Control Signal

DC 模式针脚定义
1 G	Ground 2 Vol	ltage	Control
3 S	Sense 4 NC

JTPM1: TPM 模组接口

此接口是用来连接 TPM (安全平台模组)。请参考 TPM 安全平台手册以获得更多细节和用法。

	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11 LPC address & data pin3 12		Ground
	13 LPC Frame 14	Ground

JCI1: 机箱入侵检测接口

此接口可用来连接机箱入侵检测开关线。

正常

(默认)

启用机箱入侵检测

使用机箱入侵检测器

1. JCI1 接口连接机箱上的机箱入侵检测开关/传感器。
2. 合上机箱盖。
3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。
4. 设置 Chassis Intrusion 为 Enabled。
5. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。
6. 当计算机开启时,一旦打开机箱盖,将会在屏幕上显示一个警告信息。

重设机箱入侵警告

1. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。
2. 设置 Chassis Intrusion 为 Reset。
3. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

这些接口允许您连接可选串行端口可用插槽。

	1 DCD 2 SIN
	3 SOUT 4 DTR
	5 Ground 6 DSR
	7	RTS	8 CTS
	9 RI	10 No Pin

JLED1: LED 灯条接口

此接口可连接单色 LED 灯条。

• 此接口支持 5050 单色 LED 灯条和最大额定功率 3A (12V)。请保持 LED 灯条短于 2 米，以防止灯光变暗。
• 在安装或拆卸LED灯条时,请先关闭电源,并将电源线由插座上拔除。
• 请使用 MYSTIC LIGHT 来控制扩展 LED 灯。

JBAT1: 清除 CMOS (重启 BIOS) 跳线

主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

保留数据 [默认]

清除 CMOS/重启 BIOS

重启 BIOS 为默认值

1. 关闭计算机电源，并拔下电源插头。
2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。
3. 移除 JBAT1 上的跳线帽。
4. 插上电源插头并开启计算机上电源。

EZ Debug LED: 侦错 LED 指示灯

LED 指示灯在主板中的状态。

□CPU - 表示 CPU 无法检测或故障。
☐ DRAM - 表示 DRAM 无法检测或故障。
VGA - 表示 GPU 无法检测或故障。
☐BOOT - 表示启动设备无法检测或故障。

BIOS 设置

在正常情况下，默认设置为系统稳定提供最佳性能。您应该始终保持默认设置，以避免可能出现的系统损坏或无法开机，除非您熟悉 BIOS 设置。

注意

为了获得更好的系统性能，BIOS项目描述不断更新。因此，这些描述可能有些稍微的不同，仅供参考。您也可以参考BIOS项目描述的帮助信息面板。

本章中的图片仅供参考，可能与您所购买的产品而有差异。

BIOS 项目将随处理器而变化。

进入 BIOS 设置

在开机程序中, 当屏幕上出现 Press DEL key to enter Setup Menu, F11 to enter Boot Menu 信息, 按下 Delete 键。

功能键

F1: 主题帮助
F2: 添加/删除一个最喜欢的项目
F3: 进入 Favorites 客制化选单功能菜单
F4: 进入 CPU 规格菜单
F5: 进入 Memory-Z 菜单
F6: 载入优化设置默认值
F7: 高级模式和 EZ 模式之间切换
F8: 载入超频参数
F9: 保存超频参数
F10: 保存更改并重新启*

F12: 采取截图并将其保存到 U 盘中 (仅适用于 FAT/ FAT32 格式)。

* 当您按 F10 时, 会出现一个确认窗口, 它提供了变更信息。请依您的需求选择 Yes 或 No。

重启 BIOS

您可能需要还原默认的 BIOS 设置来解决某些问题。有几种方法来重启 BIOS:

• 转到 BIOS, 然后按 F6 载入优化设置默认值。
• 短路主板上的清除 CMOS 跳线。

注意

请参考清除 CMOS 跳线部分, 以了解重启 BIOS 的相关信息。

更新 BIOS

使用 M-FLASH 更新 BIOS

更新前：

请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件。然后将 BIOS 文件保存到 U 盘中。

更新 BIOS：

1. POST 过程中按 Del 键进入 BIOS 设置。
2. 插入内有欲更新文件的 U 盘到计算机上。
3. 选择 M-FLASH 选项卡并点击 Yes, 可重新启动系统以及进入 flash 模式。
4. 选择一个 BIOS 文件执行 BIOS 更新过程。
5. 刷新 100% 完成后，系统将自动重启。

使用 Live Update 6 更新软件更新 BIOS

更新前：

请确认已安装 LAN 驱动程序以及正确设置因特网连接。

更新 BIOS：

1. 安装并运行 MSI LIVE UPDATE 6 更新软件。
2. 选择 BIOS Update。
3. 点击 Scan 按钮。
4. 点击 Download 图标下载并安装最新的 BIOS 文件。
5. 单击 Next, 选择 In Windows mode。然后再单击 Next 以及 Start 来开始更新 BIOS。
6. 刷新 100% 完成后，系统将自动重启。

软件描述

请通过 www.msi.com 下载并更新最新的工具程序和驱动程序

安装 Windows® 10

1. 启动计算机电源。
2. 将 Windows ^® 10 安装光盘/USB 插入计算机。
3. 按下计算机上的 Restart 按钮。
4. 计算机 POST (开机自我测试) 过程中按 F11 键进入启动菜单。
5. 从引导菜单中选择 Windows ^® 10 安装光盘/USB。
6. 当屏幕显示 Press any key to boot from CD or DVD... 信息时按住任意键。
7. 按照屏幕上的指示操作安装 Windows ^® 10。

安装驱动

1. 启动您的计算机进入 Windows ^® 10。
2. 将 MSI ^® 驱动光盘放入您光驱中。
3. 点击 Select to choose what happens with this disc 弹出式通知, 然后选择 Run DVDSetup.exe 来打开安装程序。如果从 Windows 控制面板关闭 AutoPlay 功能, 您仍然可以从 MSI 驱动程序光盘的根路径手动执行 DVDSetup.exe。
4. 安装程序将在 Drivers/Software 选项卡中查找并列出所有必要的驱动程序。
5. 点击窗口右下角的 Install 按钮。
6. 驱动程序的安装将继续进行，完成后将提示您重新启动。
7. 点击 OK 按钮完成安装。
8. 重新启动您的电脑。

安装工具

在安装工具前，您需先完成驱动的安装。

1. 如上所述打开安装程序。
2. 点击 Utilities 选项卡。
3. 选择您需要安装的工具。
4. 点击窗口右下角的 Install 按钮。
5. 工具安装开始进行。完成安装后将提醒您重启。
6. 点击 OK 按钮完成安装。
7. 重新启动您的电脑。

感謝您購買 MSI® B450M PRO-M2 MAX 主機板。本用戶手冊提供有關電路板佈局、元件總覽、BIOS 設置和軟體安裝的詳細說明。

目錄

安全說明....2

主機板規格....3

包裝內容....6

背板 I/O 7

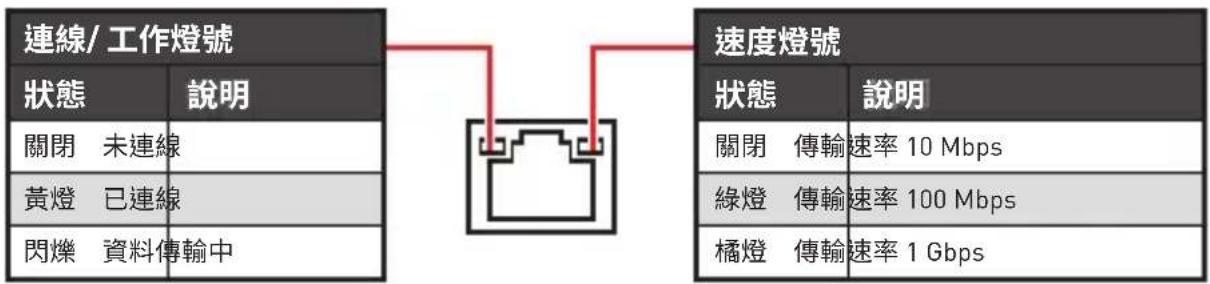

網路連接埠 LED 燈狀態表....7

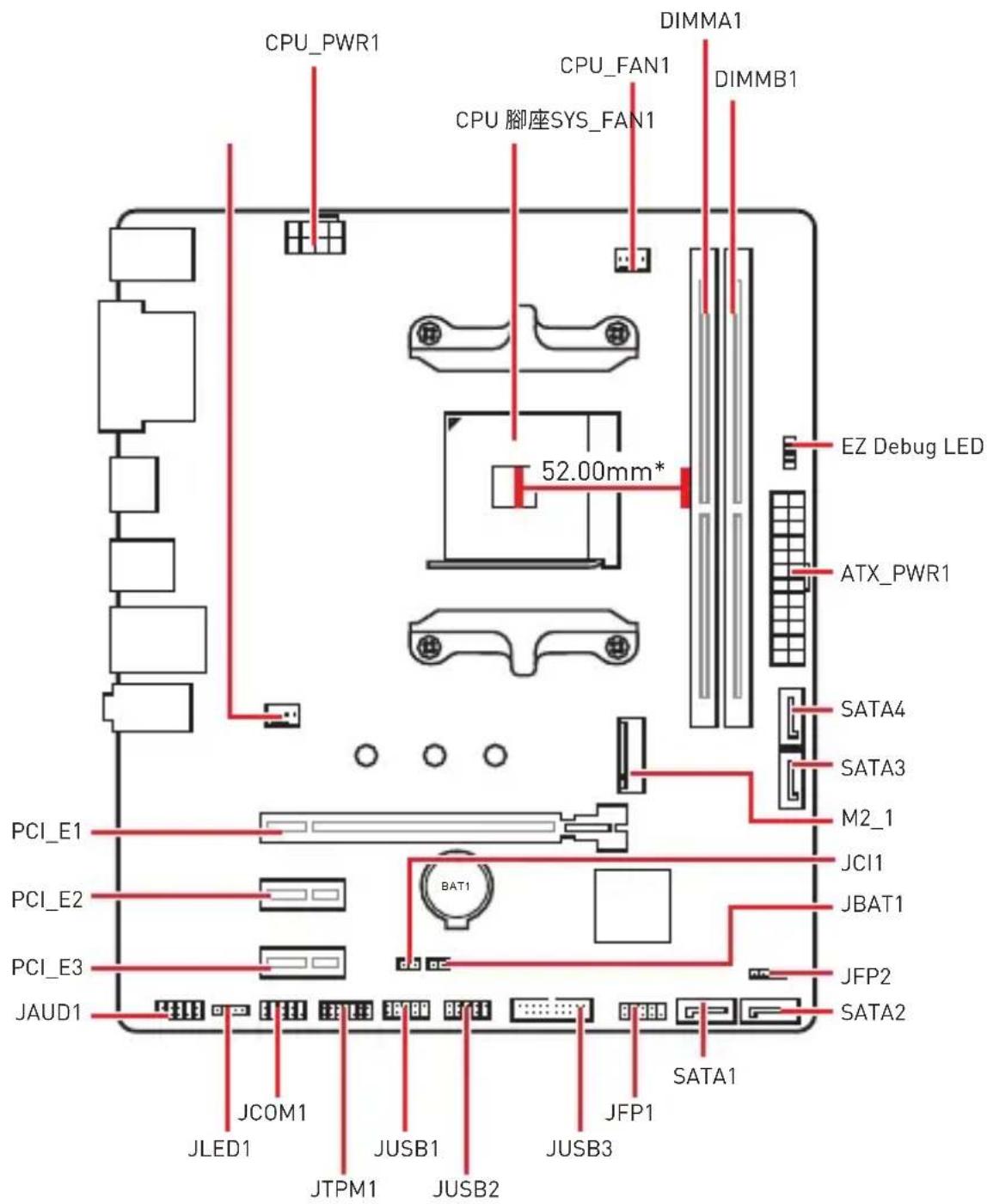

元件總覽....8

CPU 腳座....9

記憶體插槽....10

PCI_E1\~3: PCIe 擴充插槽 ..... 10

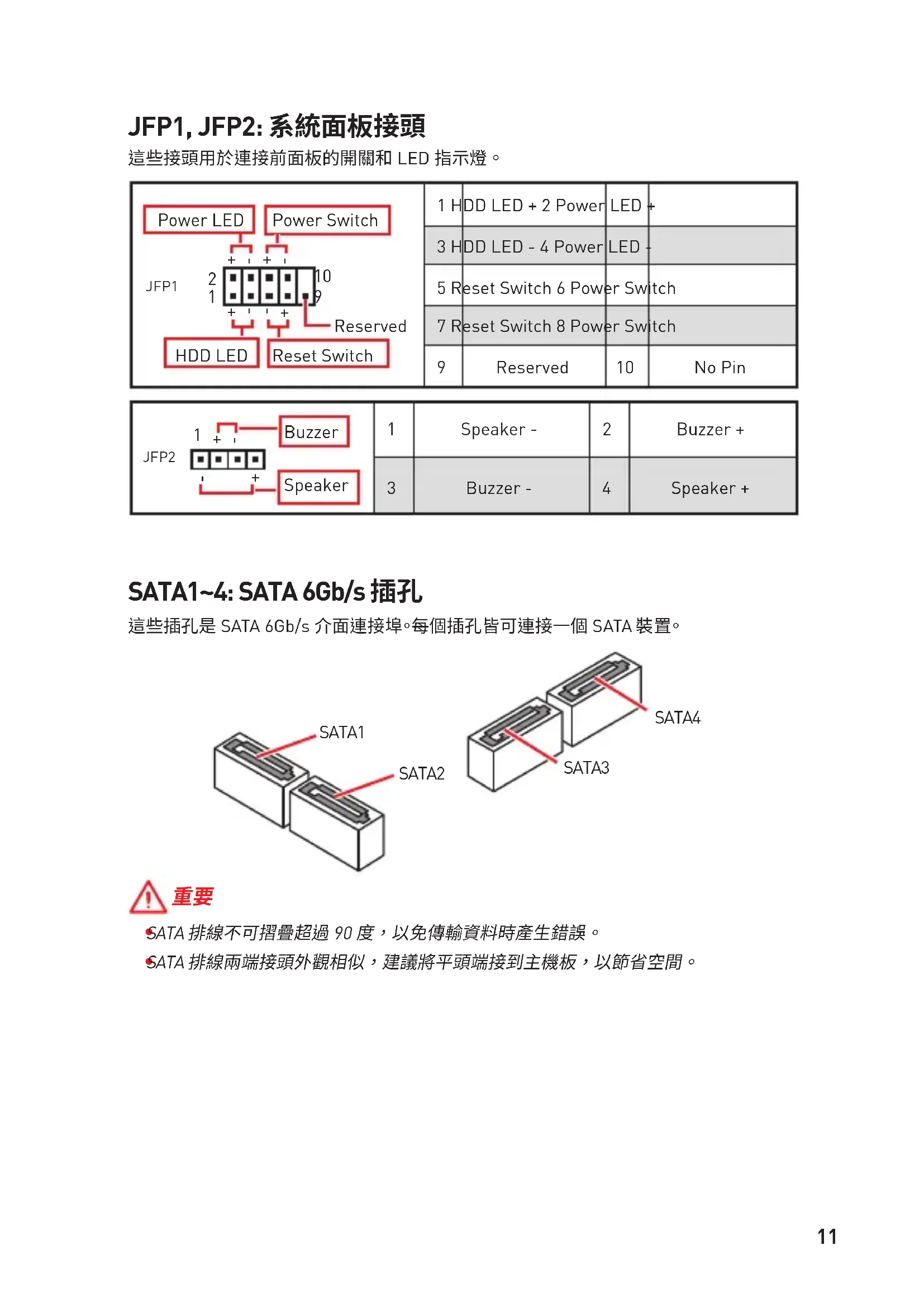

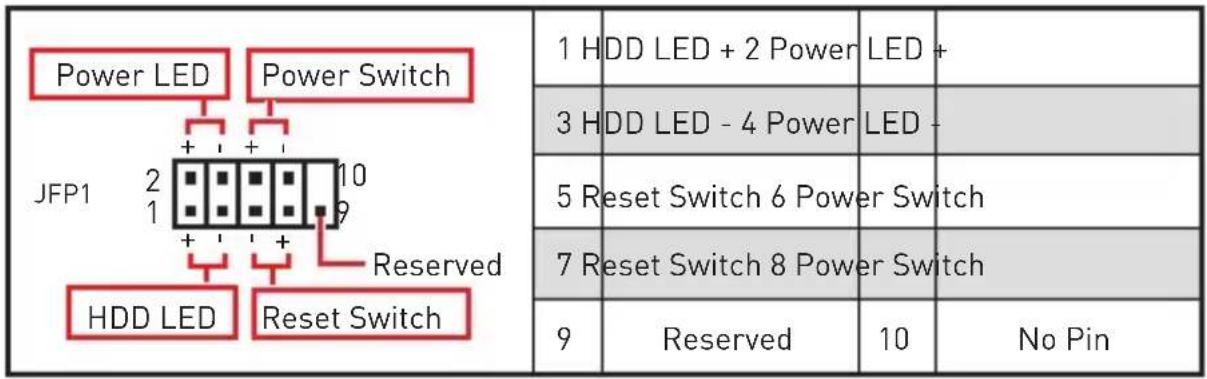

JFP1, JFP2: 系統面板接頭.....11

SATA1\~4: SATA 6Gb/s 插孔....11

ATX_PWR1, CPU_PWR1: 電源接頭.....12

M2_1: M.2 插槽 (M 键).....12

JAUD1: 前置音效插孔 ..... 16

• 本包裝內所含的組件可能因靜電(ESD)受到損壞。請務必依循以下指示，以確保能成功組裝電腦。
• 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。
• 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。
• 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。
• 若未安裝主機板，請務必將其存放於靜電屏蔽的容器中或置於防靜電桌墊上。
• 開機之前，請先確認主機板上方或機殼內，無任何鬆脫的螺絲或其他金屬組件。
• 安裝完成再開機，以免損壞組件或傷到使用者。以免損壞組件或傷到使用者。
• 若在安裝步驟中需要任何協助，請與通過認證的電腦工程師連繫。
• 在安裝或移除任何組件前，請務必先將電源供應器關閉，並將電源線由插座拔除。
• 請妥善保存本使用手冊，以便日後參照。
• 務必讓本主機板遠離潮濕與濕氣。
• 將電源供應器連接到插座前，請先確認電源插座供電之伏特數與電源供應器標示的數值相同。
• 請將電源線纜放置於不會受到踩踏的位置，並請不要將任何物體擺放於電源線纜之上。
• 請務必留意主機板所發出的任何警語或警示。

• 若發生以下任何情況，請將主機板送交服務人員進行檢查：

• 液體滲入電腦。
  ■ 主機板暴露於潮濕環境。

• 主機板運作異常，或無法依使用手冊讓主機板回復正常運作。
  ■ 主機板摔落且受損。
  ■ 主機板出現明顯破損。

- 請勿將本主機板放置於 60^ (140°F) 以上的環境，否則主機板可能損壞。

主機板規格

支援處理器	支援AM4腳位的第一、二、三代AMD RyzenTM/搭載RadeonTM Vega顯示晶片的RyzenTM/搭載RadeonTM顯示晶片的第二代AMD RyzenTM處理器/搭載RadeonTM Vega顯示晶片的AthlonTM桌上型處理器
晶片組 AMD	®B450 晶片組
支援記憶體	2條DDR4記憶體插槽,最高支援總容量32GB支援DDR4 1866/2133/2400/2667 MHz(符合JEDEC規範),和2667/2800/2933/3000/3066/3200/3466 MHz(支援A-XMP超頻定義)*雙通道記憶體架構支援ECC UDIMM記憶體(非-ECC模式)支援non-ECC UDIMM記憶體*有關兼容記憶體的更多信息,請參閱www.msi.com。
擴充插槽	1個PCIe 3.0 x16插槽 (PCI_E1)第一、二、三代AMD® RyzenTM處理器支援x16速度搭載RadeonTM Vega顯示晶片的RyzenTM處理器/搭載RadeonTM顯示晶片的第二代AMD RyzenTM處理器支援x8速度搭載RadeonTM Vega顯示晶片的AMD AthlonTM處理器支援x4速度2個PCIe 2.0 x1插槽
內建顯示卡	1個VGA連接埠,支援最高解析度2048x1280@60Hz*1個DVI-D連接埠,支援最高解析度1920x1200@60Hz*1個HDMITM連接埠,支援最高解析度4096x2160@24Hz**僅在使用搭載RadeonTM Vega顯示晶片的RyzenTM處理器/搭載RadeonTM顯示晶片的第二代AMD RyzenTM處理器/搭載RadeonTM Vega顯示晶片的AthlonTM處理器時支援。*最大共享記憶體為2048 MB
儲存	AMD® B450 儲存4個SATA 6Gb/s連接埠支援RAID 0,RAID1和RAID 101個M.2插槽(M鍵)支援PCIe 3.0 x4(第一、二、三代AMD RyzenTM處理器/搭載RadeonTM Vega顯示晶片的RyzenTM處理器/搭載RadeonTM顯示晶片的第二代AMD RyzenTM處理器)或PCIe 3.0 x2(搭載RadeonTM Vega顯示晶片的AthlonTM處理器)和SATA 6Gb/s 2242/2260/2280儲存裝置

接下頁

承上頁

音效	RealteALC887/ ALC897 解碼晶片7.1 聲道高音質音效
網路 1個 Realtek	® 8111H Gigabit 網路控制器
USB 連接埠	AMD® B450 晶片組2 個 USB 3.2 Gen1 (SuperSpeed USB) 連接埠,透過板載 USB 3.1 Gen1 接頭提供6 個 USB 2.0 (High-speed USB) 連接埠,(2 個連接埠位於背板,4 個連接埠透過板載 USB 接頭提供)AMD® 處理器4 個 USB 3.2 Gen1 (SuperSpeed USB) Type-A 連接埠,位於背板
背板接頭	1 個 PS/2 鍵盤連接埠1 個 PS/2 滑鼠連接埠2 個 USB 2.0 Type-A 連接埠1 個 VGA 連接埠1 個 DVI-D 連接埠1 個 HDMITM 連接埠4 個 USB 3.2 Gen1 Type-A 連接埠1 個 LAN (RJ45) 連接埠3 個音效接頭
內建接頭	1 個 24-pin ATX 主電源接頭1 個 8-pin ATX 12V 電源接頭4 個 SATA 6Gb/s 接頭2 個 USB 2.0 接頭(可另支援 4 個 USB 2.0 連接埠)1 個 USB 3.2 Gen1 接頭(可另支援 2 個 USB 3.2 Gen1 連接埠)1 個 4-pin CPU 風扇接頭1 個 4-pin 系統風扇接頭1 個面板音效接頭2 個系統面板接頭1 個 TPM 模組接頭1 個機殼開啟接頭1 個序列埠接頭1 個 LED 燈條接頭1 個清除 CMOS 功能跳線

接下頁

承上頁

I/O 控制器 NUVOTON 5567 控制晶片
硬體監控	CPU/ 系統溫度偵測CPU/ 系統風扇速度偵測CPU/ 系統風扇速度控制
尺寸	m-ATX9.6 x 8.1 英吋 (24.4 x 20.6 公分)
BIOS 功能	1 個 256 Mb flashUEFI AMI BIOSACPI 5.0, SM BIOS 2.8多國語
軟體	驅動程式軟體管理員SUPER CHARGERCOMMAND CENTERLIVE UPDATE 6MYSTIC LIGHTMSI SMART TOOLX-BOOSTRAMDISK 記憶體虛擬磁碟Norto SecurityGoogle Chrom Google 工具列、Google 雲端硬碟CPU-Z MSI GAMING

接下頁

承上頁

• 主機板
• 驅動程式 DVD
• 快速安裝指南
• I/O 擋板
• SATA 6G 連接線 x2
• 機殼銘版
• 產品註冊卡
  M.2 螺絲 x1

重要

如果上述任何物品損壞或遺失，請與您的購買商家聯繫。

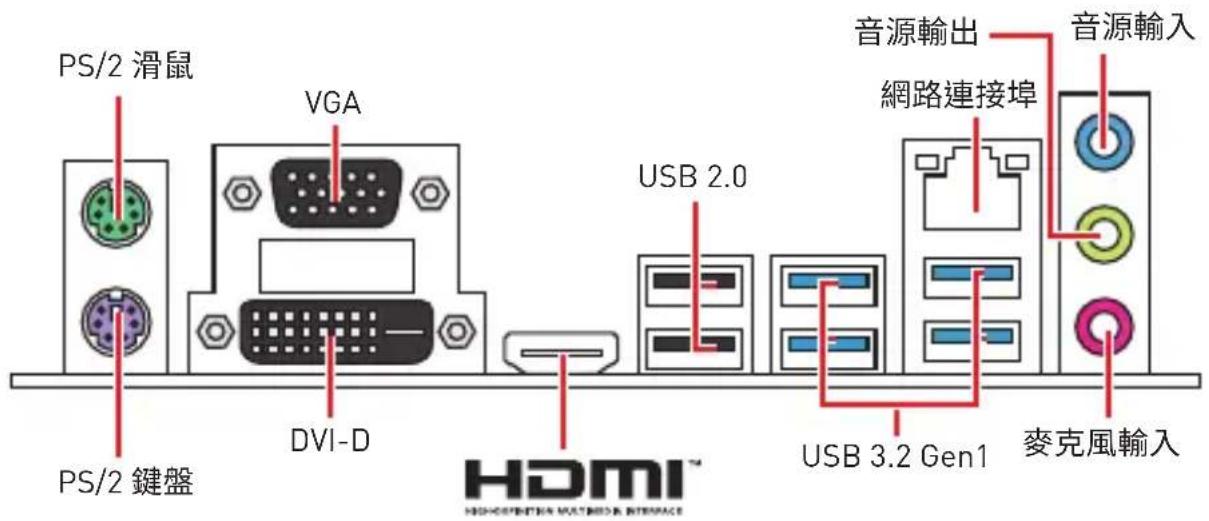

背板 I/O

PS/2 滑鼠 VGA DVI-D PS/2 鍵盤 USB 2.0 音源輸出 網路連接埠 音源輸入 USB 3.2 Gen1 麥克風輸入 HDMI™

網路連接埠 LED 燈狀態表

7.1 聲道配置

要配置 7.1 聲道音頻，必須將前置音頻 I/O 模組連接到 JAUD1 接頭，然後按照以下步驟操作。

1. 點擊 Realtek Audio Console > Advanced Settings，打開下面的對話框。

1. 選擇 插入前置耳機時將後置輸出設備靜音。
2. 將揚聲器插入後置和前置 I/O 面板上的音頻插孔。當您將設備插入音頻插孔時，會彈出一個對話窗口，詢問您所連接的設備。

元件總覽

CPU_PWR1 CPU_FAN1 DIMMA1 DIMMB1 CPU 脚座SYS_FAN1 52.00mm* EZ Debug LED ATX_PWR1 SATA4 SATA3 M2_1 PCI_E1 JCI1 PCI_E2 JBAT1 PCI_E3 JFP2 JAUD1 JCOM1 JLED1 JUSB1 JUSB2 JUSB3 JFP1 SATA1 JTPM1

* 從 CPU 中心到最近的 DIMM 插槽的距離。

CPU 腳座

請將 CPU 安裝到 CPU 插槽中，如下所示。

因 AM4 處理器的架構，當更換處理器時，系統設定將被清除並將 BIOS 重設為預設值。

請務必先將電源線由電源插座上拔除，再進行安裝或移除處理器。

安裝 CPU 後，請務必在其上裝散熱器。CPU 須裝有散熱器才能避免過熱，並維持系統穩定。

務必確認散熱器已與 CPU 緫密地結合，再啟動電腦系統。

溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於 CPU 與散熱器間均勻塗抹散熱膏（或貼上散熱膠帶）以加強散熱。

如果您選購的是獨立包裝的 CPU 與散熱器/風扇，請參閱散熱器/風扇包裝內的文件，以了解詳細的安裝方式。

記憶體插槽

請按照下圖所示將內存模組安裝到 DIMM 插槽中。

因晶片資源的配置，可用的記憶體容量將略少於您安裝的記憶體總容量。

因處理器規格限制，建議使用電壓為 1.35V 以下的記憶體模組，以保護處理器。

由於 AM4 CPU/記憶體控制器官方規範限制，記憶體模組可能會以低於預設狀態標記值的頻率運作。相容的記憶體模組資訊，請參閱 www.msi.com。

PCI_E1\~3: PCIe 擴充插槽

插槽\處理器	RYZEN 系列	搭載 RadeonTM Vega 顯示晶片的 RyzenTM/ 搭載 RadeonTM 顯示晶片的第二代 AMD RyzenTM 處理器	搭載 RadeonTM Vega顯示晶片的 AthlonTM 處理器
PCI_E1 PCIe 3.0	x16 PCIe 3.0 x8 PCIe 3.0 x4
PCI_E2 PCIe 2.0	x1 PCIe 2.0 x1 PCIe 2.0 x1
PCI_E3 PCIe 2.0	x1 PCIe 2.0 x1 PCIe 2.0 x1

重要

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，檢查變更擴充卡所需的軟硬體設定。

若要安裝大型顯示卡，需要使用工具如 MSI Gaming Series 顯示卡支撐架，以支撐其重量並防止插槽變形。

JFP1, JFP2: 系統面板接頭

這些接頭用於連接前面板的開關和 LED 指示燈。

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

SATA1 SATA2 SATA3 SATA4

重要

SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。
SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

這些接頭能讓您連接 ATX 電源供應器。

	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground
8 5 CPU_PWR14 1	1 Ground 5 +12V
	2 Ground 6 +12V
	3 Ground 7 +12V
	4 Ground 8 +12V

重要

請確認所有電源排線，皆已穩固連接到適當的 ATX 電源供應器，確保主機板穩定操作。

M2\_1: M.2 插槽 (M 鍵)

請將 M.2 固態硬碟(SSD) 安裝到 M.2 插槽中, 如下所示。

這些接頭用於連接前面板的 USB 2.0 連接埠。

	1	VCC	2	VCC
	3 USB0-4 USB1-
	5	USB0+	6	USB1+
	7 Ground 8 Ground
	9	No Pin 10		NC

重要

• 請注意，電源和接地針腳必須正確連接，以免造成組件受損。
• 如要以此 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSI® SUPER CHARGER 工具軟體。

JUSB3: USB 3.2 Gen1 接頭

此接頭用於連接前面板的 USB 3.2 Gen1 連接埠。

請注意，電源和接地針腳必須正確連接，以免造成組件受損。

CPU\_FAN1, SYS\_FAN1: 風扇電源接頭

風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。DC 模式插孔會變更電壓，藉此控制風扇速度。因此若您將 3 針腳(非 PWM)風扇插入到 PWM 模式風扇插孔，風扇速度會維持在 100%，此時噪音會比較明顯。您可以按照以下說明將風扇電源接頭調整為 PWM 或 DC 模式。

預設 PWM 模式風扇 電源接頭

預設 DC 模式風扇 電源接頭

切換風扇模式並調整風扇速度

您可以在 PWM 模式和 DC 模式之間切換，前往 BIOS > HARDWARE MONITOR 中調整風扇速度。

選擇 PWM 模式或 DC 模式

風扇速度的漸變點，允許您根據 CPU 溫度調整風扇速度。

重要

在切換 PWM/DC 模式後，請確保風扇工作正常。

風扇接頭的針腳定義

PWM 模式針腳定義
1 Ground 2 +12V
3 Sense 4 Speed Control Signal

DC 模式針腳定義
1 G	round 2 Vol	tage	Control
3 S	Sense 4 NC

JTPM1: TPM 模組接頭

此接頭用於連接可信賴平台模組 (TPM)。請參閱 TPM 安全平台手冊瞭解更多詳情。

	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11 LPC address & data pin3 12		Ground
	13 LPC Frame 14	Ground

JCI1: 機殼開啟接頭

此接頭可連接機殼開啟開關排線。

一般

(預設值)

觸動機殼開啟事件

使用機殼開啟偵測器

1. 連接 JCI1 插孔和機殼上的機殼開啟開關／感測器。
2. 關閉機殼蓋。
3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。
4. 將 Chassis Intrusion 設定為 Enabled。
5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes。
6. 若機殼蓋再次開啟，電腦啟動後畫面上會出現警告訊息。

重設機殼開啟警告

1. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。
2. 將 Chassis Intrusion 設定為 Reset°
3. 按下 F10 儲存並離開，然後按下 Enter 鍵選擇 Yes。

JAUD1: 前置音效插孔

本插孔用於連接前面板的音訊插孔。

• 本接頭支援 5050 單色 LED 燈條最大額定功率為 3A(12V)。請保持 LED 燈條短於 2 米, 以防止 LED 燈光亮度減弱。
• 安裝或拔除 RGB LED 燈條前，請先關掉電源供應器，並將電源線由插座移除。
• 請使用 MYSTIC LIGHT 控制擴充 LED 燈條。

主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。若要清除系統設定，請將跳線設為清除 CMOS 記憶體。

保留資料

(預設值)

清除 CMOS/

重置 BIOS

重設 BIOS 至預設值

1. 關閉電腦並拔下電源線
2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。
3. 將跳接器蓋從 JBAT1 上取出。
4. 插入電源線並開啟電腦電源。

EZ Debug LED: 偵錯 LED 指示燈

這些 LED 指示燈顯示主機板的狀態。

□CPU - 表示未偵測到 CPU 或已故障。
☐ DRAM -表示未偵測到記憶體或已故障。
VGA - 表示未偵測到顯示晶片或已故障。
☐BOOT - 表示未偵測到開機裝置或已故障。

BIOS 設定

預設值提供最佳效能，可在一般情況下達到系統穩定度。除非您熟悉 BIOS 設定，否則請務必使用預設值，以免系統受損或開機失敗。

重要

BIOS 項目會持續更新達到更優異的系統效能。因此，說明內容可能會與最新的 BIOS 稍微不同，因此僅供參考。您亦可參閱 HELP 取得 BIOS 項目說明。

本節的圖片僅供參考，可能與您所購買的產品有所不同。

BIOS 項目將隨處理器而變化。

進入 BIOS 設定

開機過程中畫面出現按 DEL 鍵進入設置菜單，按 F11 進入 Boot Menu 訊息，按 Delete 鍵進入設定功能表。

功能鍵

F1: 一般說明
F2: 添加/刪除收藏項
F3: 進入我的最愛功能表
F4: 進入 CPU 規格功能表
F5: 進入 Memory-Z 功能表
F6: 載入最佳化預設值
F7: 在高級模式和 EZ 模式之間切換
F8: 載入超頻設定檔
F9: 儲存超頻設定檔
F10: 儲存變更與重設*
F12: 拍攝螢幕截圖並將其保存到 USB 隨身碟 (僅 FAT/ FAT32 格式)。

* 按下 F10 後，會出現確認視窗提供修改資訊。選擇是或否確認。

重設 BIOS

某些情況下，您可能會需要將 BIOS 復原為出廠預設值，以解決部份特定問題。有多種方法可重設 BIOS：

• 前往 BIOS，然後按 F6 載入最佳化預設值。
• 將主機板上的清除 CMOS 功能跳線短路。

重要

請參閱清除 CMOS 跳線以重置 BIOS。

更新 BIOS

以 M-FLASH 更新 BIOS

更新前：

請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。

更新 BIOS：

1. 在 POST 期間按下 Del 鍵，進入 BIOS 設定畫面。
2. 將內含更新檔的 USB 隨身碟插入電腦。
3. 選取 M-FLASH 頁籤，然後按一下是將系統重新啟動，即可進入刷新模式。
4. 選取 BIOS 檔案，進行 BIOS 更新。
5. 更新進度 100% 完成後，系統會自動重新啟動。

以 Live Update 6 更新 BIOS

更新前：

確保已經安裝網路驅動程式，且已正確設定網際網路連線。

更新 BIOS：

1. 安裝並開啟 MSI LIVE UPDATE 6。
2. 選取 BIOS Update (BIOS 更新)。
3. 按一下 Scan (掃描) 按鈕。
4. 按一下 Download (下載) 圖示，下載並安裝最新的 BIOS 檔案。
5. 按一下 Next (下一步)，然後選擇 In Windows mode。接著按 Next (下一步) 及 Start (開始)，就會開始更新 BIOS。
6. 更新進度 100% 完成後，系統會自動重新啟動。

軟體說明

請透過 www.msi.com 下載並更新最新的公用程式和驅動程式

安裝 Windows® 10

1. 啟動電腦。
2. 將 Windows ^® 10 光碟置入光碟機。
3. 按電腦機殼上的重新啟動按鈕。
4. 在電腦開機自我測試 (POST) 期間，按 F11 鍵進入開機功能表。
5. 在開機功能表中選擇光碟機。
6. 畫面顯示 Press any key to boot from CD or DVD... 訊息時按任意鍵。
7. 依照畫面指示，安裝 Windows ^® 10。

安裝驅動程式

1. 啟動電腦進入 Windows ^® 10。
2. 將 MSI ^® 驅動程式光碟放到光碟機。
3. 點擊 選擇要針對此光碟執行的動作 的彈出通知，然後選擇 執行 DVDSetup.exe 以打開安裝程式。如果從 Windows 設定面板關閉自動播放功能，仍然可以從 MSI 驅動程式光碟的根路徑手動執行 DVDSetup.exe。
4. 安裝程式將在驅動程式 / 應用軟體頁面中搜索並列出所有必要的驅動程式。
5. 點擊窗口右下角的 安裝 按鈕。
6. 接著會開始進行驅動程式安裝，完成之後會要求您重新啟動電腦。
7. 按一下確定按鈕完成。
8. 重新啟動電腦。

安裝工具軟體

安裝應用程式前，務必完成驅動程式安裝。

1. 如上所述打開安裝程式。
2. 按一下應用程式標籤。
3. 選擇您要安裝的應用程式。
4. 點擊窗口右下角的 安裝 按鈕。
5. 接著會開始進行應用程式安裝，完成之後會要求您重新啟動電腦。
6. 按一下確定按鈕完成安裝。
7. 重新啟動電腦。

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板组件*×○○	○○	○
电池**	×○	○○	○○
外部信号连接头 ×○○	○○	○
线材 ×○○○○	○
本表格依据 SJ/T 11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求,但所有部件都符合欧盟R○HS要 求。* 印刷电路板组件:包括印刷电路板及其构成的零部件。** 电池本体上如有环保使用期限标识,以本体标识为主。■ 上述有毒有害物质或元素清单会依型号之部件差异而有所增减。■ 產品部件本体上如有环保使用期限标识,以本体标识为主。

限用物質含有情況標示聲明書
