BEDIENUNGSANLEITUNG B450M ProM2 Max MSI
Danke, dass Sie sich für das MSI® B450M PRO-M2 MAX Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation.
Inhalt
Sicherheitshinweis....2
Spezifikationen 3
Packungsinhalt....7
Rückseite E/A 8
LAN Port LED Zustandstabelle....8
Übersicht der Komponenten....9
CPU Sockel....10
DIMM Steckplätze....11
PCI_E1\~3: PCIe Erweiterungssteckplätze ....11
M2_1: M.2 Steckplatz (Key M)....13
CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter 15
JTPM1: TPM Anschluss 16
JCI1: Gehäusekontaktanschluss 16
JAUD1: Audioanschluss des Frontpanels ....17
JCOM1: Serieller Anschluss....17
JLED1: LED-Streifen Anschluss....17
JBAT1: Clear CMOS Steckbrücke (Reset des BIOS)......18
EZ Debug LED: Debug LED-Anzeigen 18
BIOS-Setup 19
Öffnen des BIOS Setups....19
Reset des BIOS ....20
Aktualisierung des BIOS....20
Softwarebeschreibung 21
Installation von Windows ^® 10....21
Installation von Treibern....21

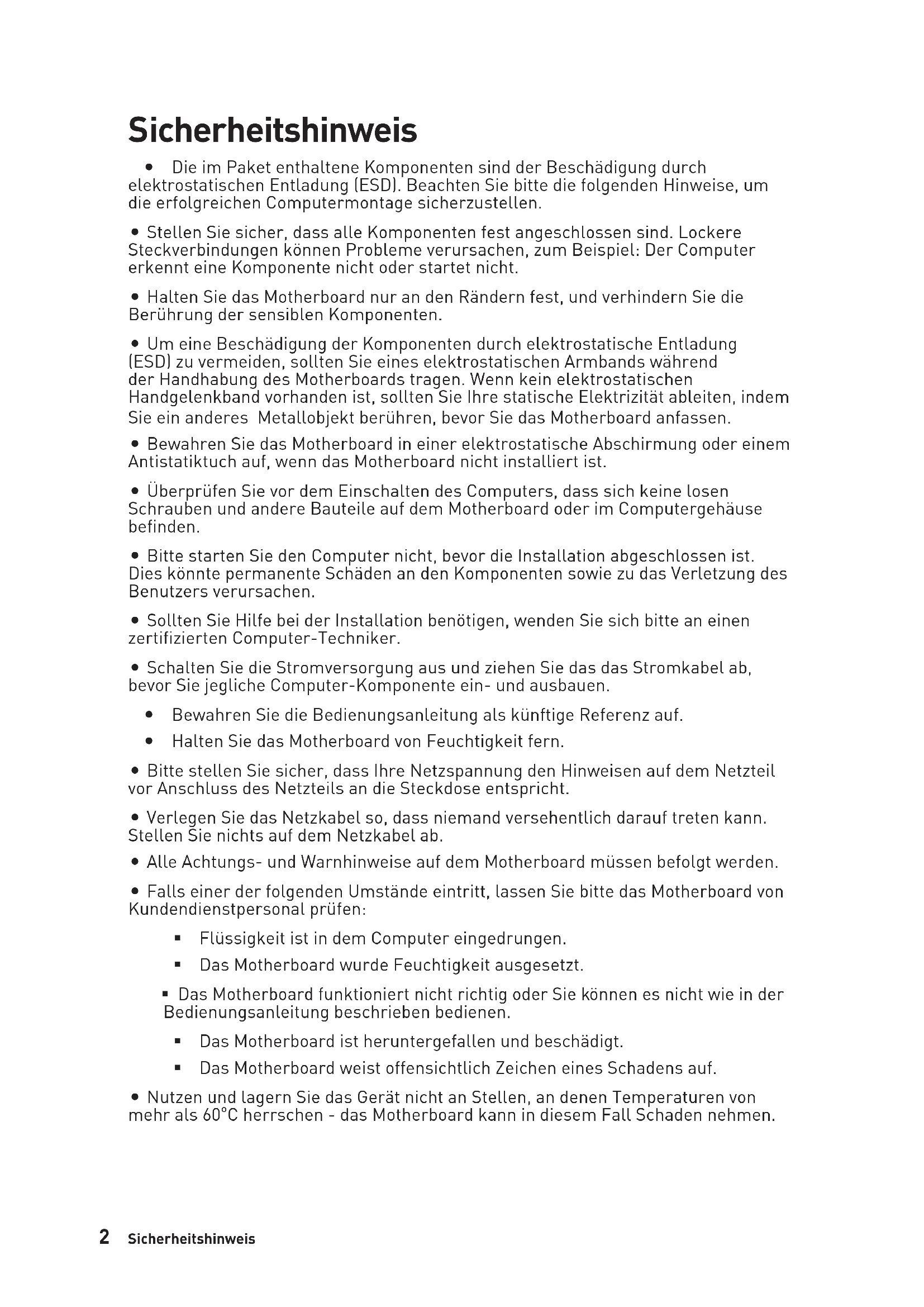

- Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen.
- Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
- Halten Sie das Motherboard nur an den Rändern fest, und verhindern Sie die Berührung der sensiblen Komponenten.
- Um eine Beschädigung der Komponenten durch elektrostatische Entladung (ESD) zu vermeiden, sollten Sie eines elektrostatischen Armbands während der Handhabung des Motherboards tragen. Wenn kein elektrostatischen Handgelenkband vorhanden ist, sollten Sie Ihre statische Elektrizität ableiten, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.
- Bewahren Sie das Motherboard in einer elektrostatische Abschirmung oder einem Antistatiktuch auf, wenn das Motherboard nicht installiert ist.
- Überprüfen Sie vor dem Einschalten des Computers, dass sich keine losen Schrauben und andere Bauteile auf dem Motherboard oder im Computergehäuse befinden.
- Bitte starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte permanente Schäden an den Komponenten sowie zu das Verletzung des Benutzers verursachen.
- Sollten Sie Hilfe bei der Installation benötigen, wenden Sie sich bitte an einen zertifizierten Computer-Techniker.
- Schalten Sie die Stromversorgung aus und ziehen Sie das das Stromkabel ab, bevor Sie jegliche Computer-Komponente ein- und ausbauen.
- Bewahren Sie die Bedienungsanleitung als künftige Referenz auf.
- Halten Sie das Motherboard von Feuchtigkeit fern.
- Bitte stellen Sie sicher, dass Ihre Netzspannung den Hinweisen auf dem Netzteil vor Anschluss des Netzteils an die Steckdose entspricht.
- Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab.
- Alle Achtungs- und Warnhinweise auf dem Motherboard müssen befolgt werden.
- Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Motherboard von Kundendienstpersonal prüfen:
- Flüssigkeit ist in dem Computer eingedrungen.
Das Motherboard wurde Feuchtigkeit ausgesetzt.
- Das Motherboard funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
Das Motherboard ist heruntergefallen und beschädigt.
Das Motherboard weist offensichtlich Zeichen eines Schadens auf.
- Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C herrschen - das Motherboard kann in diesem Fall Schaden nehmen.
Spezifikationen
| CPU | Unterstützt die AMD RyzenTM der 1., 2. und 3. Generation Prozessoren / RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor und AMD RyzenTM der 2. Generation Prozessoren mit RadeonTM Grafikprozessor/ AthlonTM Prozessoren mit RadeonTM Vega Grafik-Desktop-Prozessor für Sockel AM4 |
| Chipsatz AMD | ® B450 Chipsatz |
| Speicher | 2x DDR4 Speicherplätze, aufrüstbar bis 32 GBUnterstützt DDR4 1866/ 2133/ 2400/ 2667 MHz durch JEDEC, und 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466 MHz durch den A-XMP OC Modus*Dual-Kanal-SpeicherarchitekturUnterstützen ECC UDIMM-Speicher (non-ECC Modus)Unterstützen non-ECC UDIMM-Speicher* Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com. |
| Erweiterung-anschlüsse | 1 x PCIe 3.0 x16 Steckplatz (PCI_E1)Unterstützt die Übertragungsrate x16 mit AMD RyzenTM der 1., 2. und 3. Generation ProzessorenUnterstützt die Übertragungsrate x8 mit RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor und AMD RyzenTM der 2. Generation Prozessoren mit RadeonTM GrafikprozessorUnterstützt die Übertragungsrate x4 mit AMD®AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor2x PCIe 2.0 x1 Steckplätze |
| Onboard-Grafik | 1 x VGA Anschluss, Unterstützung einer maximalen Auflösung von 2048x1280@60Hz, 1920x1200@60Hz*1 x DVI-D Anschluss, Unterstützung einer maximalen Auflösung von 1920x1200@60Hz*1 x HDMI.4 Anschluss, Unterstützung einer maximalen Auflösung von 4096x2160@30Hz** Diese Funktion wird nur bei der Verwendung von AMD®RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor und AMD RyzenTM der 2. Generation Prozessoren mit RadeonTM Grafikprozessor/ AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor* Der maximale gemeinsame Speicher des Prozessors beträgt 2048 MB |
Fortsetzung auf der nächsten Seite
Fortsetzung der vorherigen Seite
| Aufbewahrung | AMD® B450 Chipsatz4x SATA 6Gb/s Anschlüsse*Unterstützt RAID 0, RAID1 und RAID 101x M.2 Steckplatz (Key M)Unterstützt PCIe 3.0 x4 (AMD Ryzeder 1., 2. und 3. Generation Prozessoren/ RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor und AMD RyzenTM der 2. Generation Prozessoren mit RadeonTM Grafikprozessor) oder PCIe 3.0 x2 (AMD® AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor) und SATA 6Gb/s 2242/ 2260 /2280 Speichergeräte |
| Audio | RealteALC887/ ALC897 Codec7.1-Kanal-HD-Audio |
| LAN 1x Realtek | ® 8111H Gigabit LAN Controller |
| USB | AMD® B450 Chipsatz2x USB 3.2 Gen1 (SuperSpeed USB) Anschlüsse stehen durch die internen USB 3.2 Gen1 Anschlüsse zur Verfügung6x USB 2.0 (High-speed USB) Anschlüsse (2 Anschlüsse an der rückseitigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung)AMD® Prozessor4x USB 3.2 Gen1 (SuperSpeed USB) Typ-A Anschlüsse an der rückseitigen Anschlussleiste |
| Hintere Ein-/ und Ausgänge | 1x PS/2 Tastaturanschluss1x PS/2 Mausanschluss2x USB 2.0 Typ-A Anschlüsse1x VGA Anschluss1x DVI-D Anschluss1x HDMAnschluss4x USB 3.2 Gen1 Typ-A Anschlüsse1x LAN (RJ45) Anschluss3x Audiobuchsen |
Fortsetzung auf der nächsten Seite
Fortsetzung der vorherigen Seite
| Interne Anschlüsse | 1x 24-poliger ATX Stromanschluss1x 8-poliger ATX12V Stromanschluss4x SATA 6Gb/s Anschlüsse2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0 Anschlüsse)1x USB 3.2 Gen1 Anschluss (unterstützt zusätzliche 2 USB 3.2 Gen1 Anschlüsse)1x 4-poliger CPU-Lüfter-Anschluss1x 4-poliger System-Lüfter-Anschluss1x Audioanschluss des Frontpanels2x Frontpanel-Anschlüsse1x TPM Anschluss1x Gehäusekontaktschalter1x Serieller Anschluss1x LED-Streifen Anschluss1x Clear CMOS Steckbrücke |
| E/A Anschluss NUVOTON 5567 Controller Chip | |
| Hardware Monitor | CPU/System TemperaturerfassungCPU/System GeschwindigkeitserfassungCPU/System Lüfterdrehzahlregelung |
| Formfaktor | m-ATX Formfaktor9,6 Zoll x 8,1 Zoll (24,4 cm x 20,6 cm) |
| BIOS Funktionen | 1x 256 Mb FlashUEFI AMI BIOSACPI 5.0, SM BIOS 2.8Mehrsprachenunterstützung |
Fortsetzung auf der nächsten Seite
Fortsetzung der vorherigen Seite
| Software | TreiberAPP MANAGERSUPER CHARGERCOMMAND CENTERLIVE UPDATE 6MYSTIC LIGHTMSI SMART TOOLX-BOOSTRAMDISKNortoSecurityGoogle ChromGoogle Toolbar, Google DriveCPU-Z MSI GAMING |
| Special Features | AudioAudio BoostSpeicherungTurbo M.2StoreMI LüfterSmart-LüftersteuerungLEDMystic Light SYNCEZ DEBUG LEDSchutzPCI-E Steel SteckplatzLeistungDDR4 BoostCore BoostOC GenieVRVR ReadyBIOSClick BIOS 5AMD FreeSynReadyAMD Precision Boost OverDrive |
Packungsinhalt
Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten:
- Motherboard
- Treiber-DVD
• Schnellinstallationsanleitung - Anschlussblende
- SATA 6G Kabel x2
• Gehäuse-Aufkleber - Produktregistrierungskarte
M.2 Schraube x1
Wichtig
Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler.

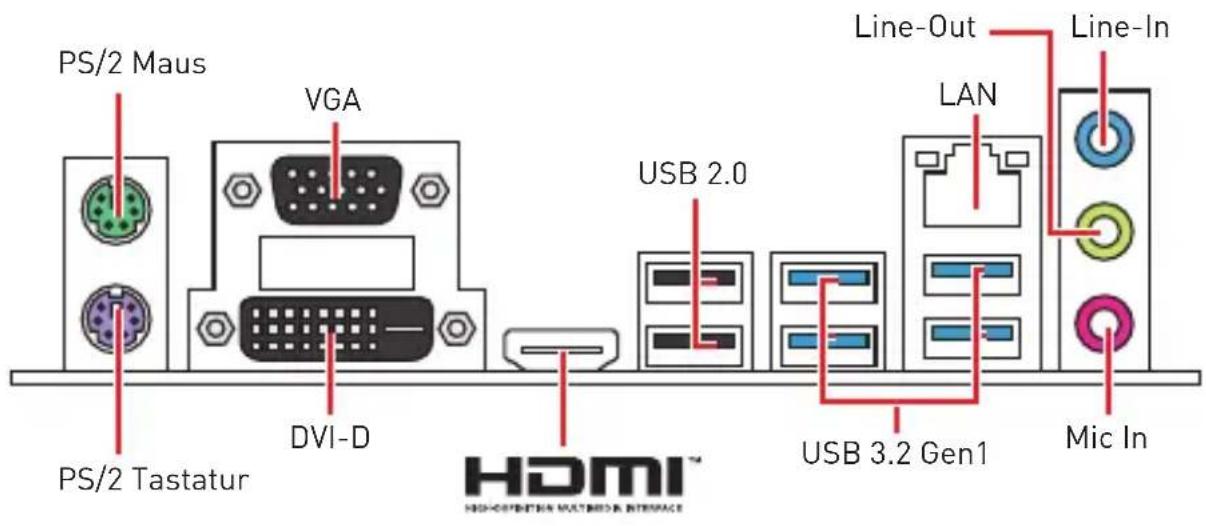

Rückseite E/A


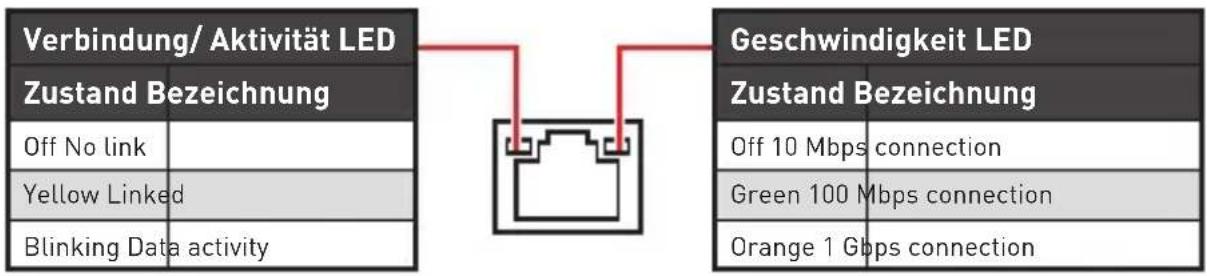

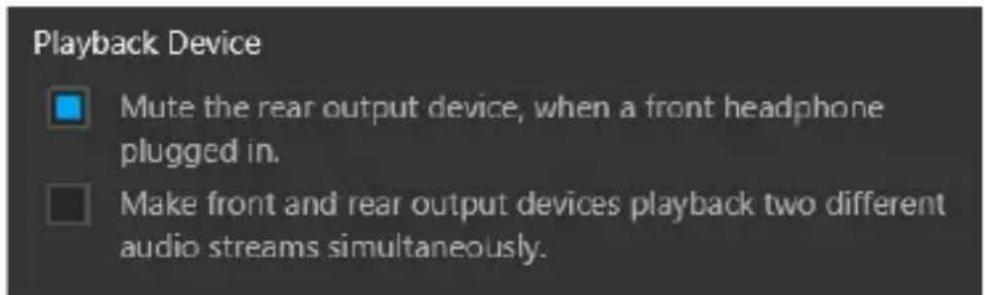

Audio 7.1-Kanal Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
- Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das Dialogfeld zu öffnen.
-
Wählen Sie "Mute the rear output device" („die rückseitigen Ausgänge stumm schalten“) aus, wenn ein Front-Kopfhörer eingesteckt wird.
-
Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

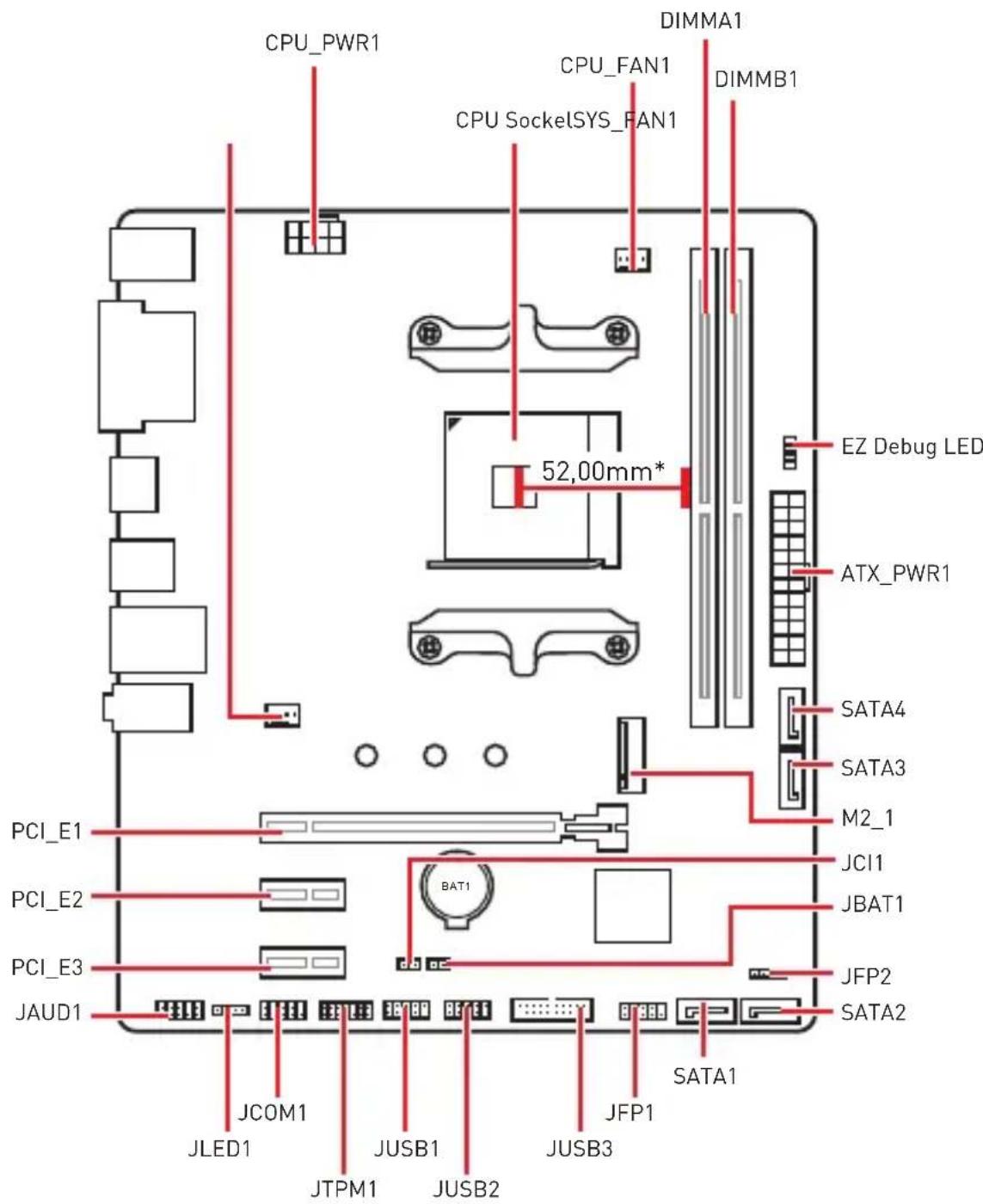

Übersicht der Komponenten


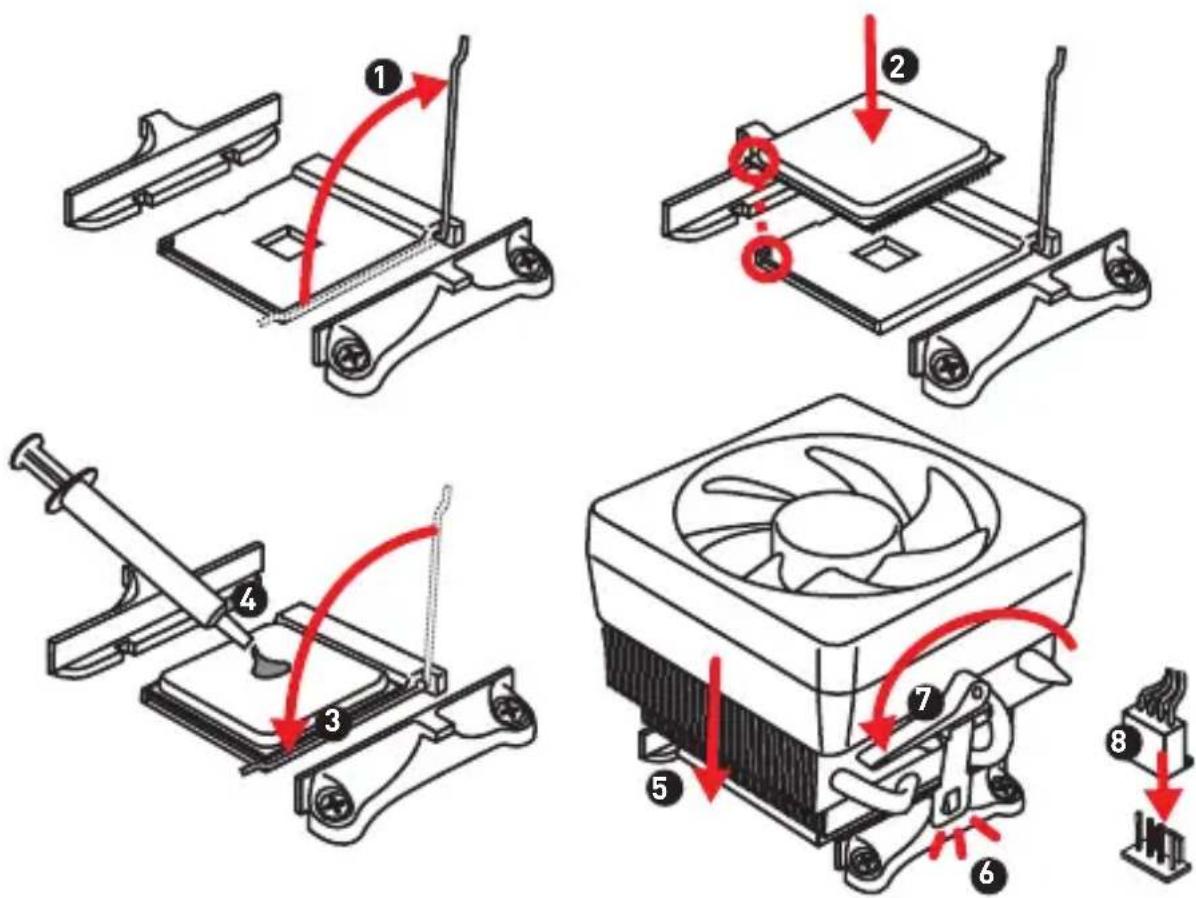

CPU Sockel
Installieren Sie bitte die CPU in den CPU Sockel, wie unten aufgezeigt.
Bei einem Wechsel des Prozessors sollte aufgrund der AM4-Prozessorarchitektur die Systemkonfiguration gelöscht und das BIOS auf die Standardwerte zurückgesetzt werden.
Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.
Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten.
Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.
Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Stellen Sie sicher, dass eine gleichmäßige Schicht thermischer Paste oder thermischen Tapes zwischen der CPU und dem Kühlkörper vorhanden ist, um die Wärmeableitung zu erhöhen.
Verwenden Sie bitte die Installationsanweisung des Kühlkörpers/Kühlers, falls Sie eine seperate CPU oder einen Kühlkörper/Kühler erworben haben.

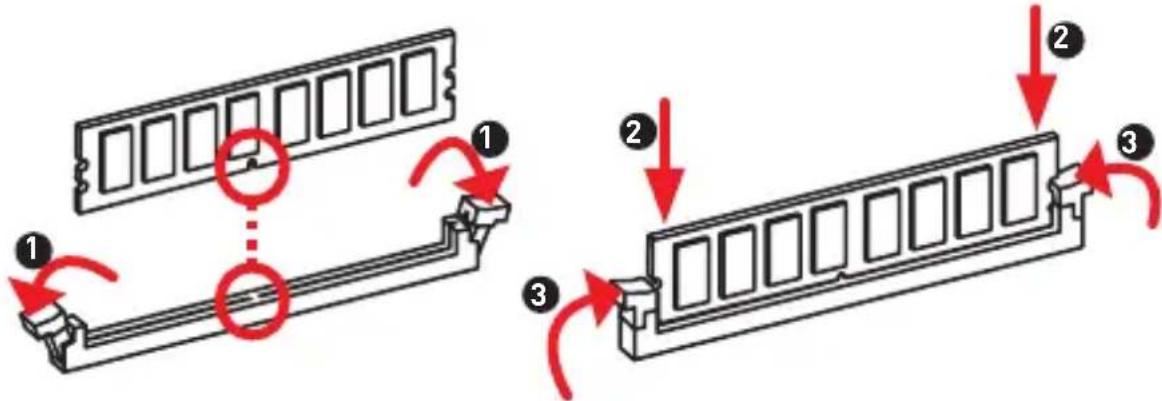

DIMM Steckplätze
Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein.
Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität.
Basierend auf der Prozessorspezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um der Prozessor zu schützen.
Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ des Speicher-Controllers mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com.
PCI\_E1\~3: PCIe Erweiterungssteckplätze
| ProzessorenSteckplätze | RYZEN Serie | RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor und AMD RyzenTM der 2. Generation Prozessoren mit RadeonTM Grafikprozessor | AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor |
| PCI_E1 PCIe 3.0 x1 | 6 PCIe 3.0 x8 PCIe | 3.0 x4 | |
| PCI_E2 PCIe 2.0 x1 | PCIe 2.0 x1 PCIe | 2.0 x1 | |
| PCI_E3 PCIe 2.0 x1 | PCIe 2.0 x1 PCIe | 2.0 x1 |
Wichtig
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels.

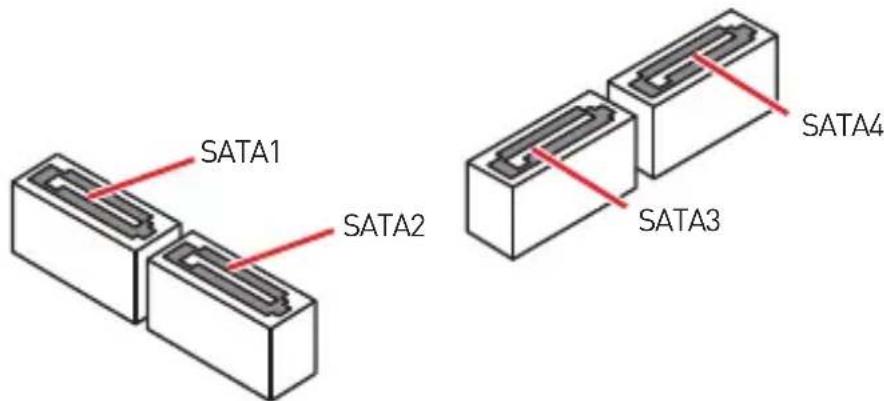

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden.
Wichtig
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein.
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Motherboard einstecken.

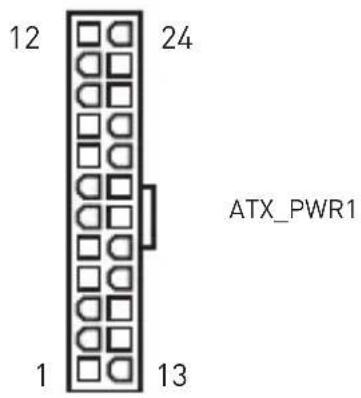

Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.
 | 1 +3.3V 13 +3.3V | ||
| 2 +3.3V 14 -12V | |||
| 3 Ground 15 Ground | |||
| 4 +5V 16 PS-ON# | |||
| 5 Ground 17 Ground | |||
| 6 +5V 18 Ground | |||
| 7 Ground 19 Ground | |||
| 8 PWR OK 20 Res | |||
| 9 5 VSB 21 +5V | |||
| 10 +12V 22 +5V | |||
| 11 +12V 23 +5V | |||
| 12 +3.3V 24 Ground | |||
8 5  CPU_PWR1 | 1 | Ground 5 +12V | |
| 2 | Ground 6 +12V | ||
| 3 | Ground 7 +12V | ||
| 4 | Ground 8 +12V |
Wichtig
Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

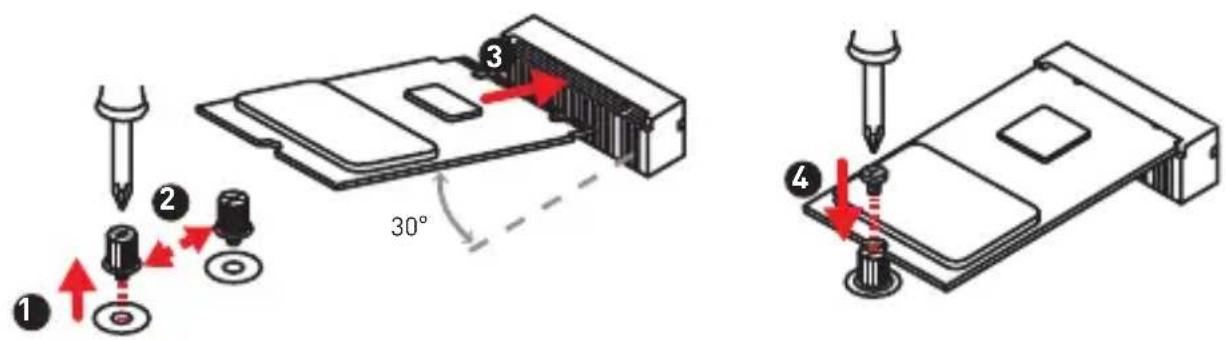

M2\_1: M.2 Steckplatz (Key M)
Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz (siehe unten).
Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel verbinden.
 | 1 | VCC | 2 | VCC |
| 3 USB0-4 USB1- | ||||
| 5 | USB0+ | 6 | USB1+ | |
| 7 Ground 8 Ground | ||||
| 9 | No Pin 10 | NC | ||
Wichtig
- Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
- Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® SUPER CHARGER Software.
JUSB3: USB 3.2 Gen1 Anschluss
Mit diesem Anschluss können Sie den USB 3.2 Gen1 Anschluss auf dem Frontpanel verbinden.
Bitte beachten Sie, dass Sie die mit Stromführende Leitung und Erdleitung bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
CPU\_FAN1, SYS\_FAN1: Stromanschlüsse für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie einen 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. Folgen Sie den folgenden Anweisungen, um den PWM-oder DC-Modus auszuwählen.
Lüfteranschlüsse des Standard-PWM-Modus
CPU_FAN1
Lüfteranschlüsse des Standard-DC-Modus
SYS_FAN1

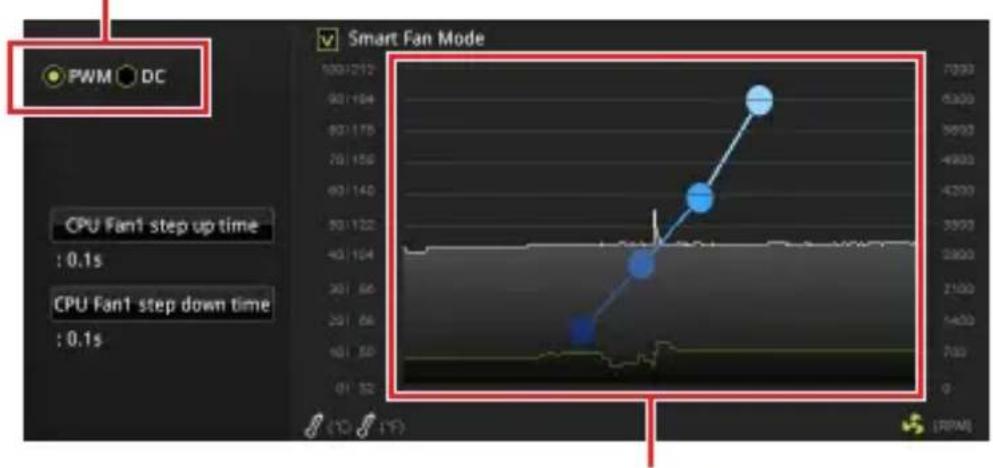

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWM- oder DC-Modus aus
line
| Time Step | Speed | | --------- | ----- | | 0 | 0 | | 30 | 60 | | 60 | 140 | | 90 | 210 | | 120 | 300 |Die Gradientenpunkte des Lüfterverlaufs erlauben die Anpassung der Lüfterdrehzahl in Abhängigkeit von der CPU-Temperatur.
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des PWM-/DC-Modus.
Pin-Belegung der Lüfteranschlüsse
| Pin-Belegung des PWM-Modus | |||
| 1 | Ground 2 +1 | 2V | |
| 3 | Sense 4 Speed | C | control Signal |
| Pin-Belegung des DC-Modus | |||
| 1 G | Ground 2 Vol | tage | Control |
| 3 S | Sense 4 NC | ||
JTPM1: TPM Anschluss
Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
 | 1 LPC Clock 2 3V Standby power | ||
| 3 LPC Reset 4 3.3V Power | |||
| 5 LPC address & data pin0 6 Serial IRQ | |||
| 7 LPC address & data pin1 8 5V Power | |||
| 9 LPC address & data pin2 10 No Pin | |||
| 11 LPC address & data pin3 12 Ground | |||
| 13 LPC Frame 14 Ground |
JCI1: Gehäusekontaktanschluss
Dieser Anschluss wird mit einem Kontaktschalter verbunden.
Normal (Standardwert)
Löse den Gehäuseeingriff aus
Gehäusekontakt-Detektor verwenden
- Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an.
- Schließen Sie die Gehäuseabdeckung.
- Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
- Stellen Sie Chassis Intrusion auf Enabled.
- Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.
- Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.
Gehäusekontakt-Warnung zurücksetzen
- Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
- Stellen Sie Chassis Intrusion auf Reset.
- Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Entertaste, um Ja auszuwählen.
JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
JCOM1: Serieller Anschluss
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden.
 | 1 DCD 2 SIN | |||
| 3 SOUT 4 | DTR | |||
| 5 | Ground | 6 | DSR | |
| 7 | RTS | 8 | CTS | |
| 9 RI | 10 No Pin | |||
JLED1: LED-Streifen Anschluss
Mit diesem Anschluss können Sie den einfarbigen LED-Streifen anschließen.
- Dieser Anschluss unterstützt die 5050 RGB einfarbigen LED-Streifen mit der maximalen Leistung von 3A (12V). Beachten Sie bitte, dass die Länge des LED-Streifens maximal 2 Meter betragen darf um eine Verdunkelung der LED zu verhindern.
- Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen.
- Bitte verwenden Sie die MYSTIC LIGHT zur Steuerung des LED-Leuchtstreifens.
JBAT1: Clear CMOS Steckbrücke (Reset des BIOS)
Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.
Daten beibehalten (Standardwert)
CMOS-Daten löschen/
Reset des BIOS
Rücksetzen des BIOS auf Standardwerte
- Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.
- Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.
- Entfernen Sie die Steckbrücke von JBAT1.
- Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie den Computer ein.
EZ Debug LED: Debug LED-Anzeigen
Diese LEDs zeigen den Status des Motherboards an.
CPU - CPU wird nicht erkannt oder ist fehlerhaft.
☐ DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU wird nicht erkannt oder ist fehlerhaft.
☐ BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
BIOS-Setup
Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse.
Wichtig
BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen. Für eine Beschreibung der BIOS Funktionen rufen Sie die HELP Informationstafel aus.
Die Bilder .in diesem Kapitel stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.
Die BIOS-Funktion variiert je nach dem Prozessor.
Öffnen des BIOS Setups
Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint.
Funktionstasten
F1: Allgemeine Hilfe
F2: Hinzufügen/ entfernen einen Favoritenpunkt
F3: Öffnen das Favoriten-Menü
F4: Öffnen das CPU-Spezifikationen-Menü
F5: Öffnen das Memory-Z-Menü
F6: Laden der ursprünglichen Setup-Standardwerte
F7: Wechseln zwischen dem Erweiterten-Modus und EZ-Modus
F8: OC-Profil wird vom USB-Stick geladen
F9: OC-Profil wird auf einem USB-Stick gespeichert
F10: Speichern oder Zurücksetzen der Änderungen*
F12: Machen einen Screenshot und speichern auf einen FAT/FAT32-USB-Laufwerk.
* Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten.
Reset des BIOS
Sie können die Werkseinstellung wieder herstellen, um bestimmte Probleme zu lösen. Es gibt verschiedene Möglichkeiten, um das BIOS zurückzusetzen:
- Öffnen Sie das BIOS und drücken Sie F6, um optimierten Einstellungen zu laden.
- Schließen Sie die Clear CMOS Steckbrücke an das Motherboard an.
Wichtig
Bitte lesen Sie für Informationen zum BIOS-Reset im Bereich „Clear CMOS Steckbrücke “ nach.
Aktualisierung des BIOS
Aktualisierung des BIOS mit dem M-FLASH-Programm
Vorbereitung:
Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash-Laufwerk.
BIOS-Aktualisierungsschritte:
- Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
- Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
- Wählen Sie die Registerkarte M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten. Rufen Sie den Flash-Modus auf.
- Wählen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
- Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.
Aktualisierung des BIOS mit Live Update 6
Vorbereitung:
Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.
BIOS-Aktualisierungsschritte:
- Installieren und starten Sie „MSI LIVE UPDATE 6“.
- Wählen Sie BIOS Update aus.
- Klicken Sie auf die Scan Taste.
- Klicken Sie auf dieses Download-Icon, um die neueste BIOS-Datei zu laden und zu installieren.
- Klicken Sie auf Next (Weiter) und wählen Sie In Windows Mode aus. Und klicken dann auf Next (Weiter) und Start (Starten), um das BIOS-Update zu starten.
- Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.
Softwarebeschreibung
Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie.
Installation von Windows® 10
- Schalten Sie den Computer ein.
- Legen Sie die Windows ^® 10 Disk in das optisches Laufwerk.
- Drücken Sie die Taste Restart auf dem Computergehäuse.
- Drücken Sie die F11-Taste während des POST-Vorgangs (Power-On Self Test), um das Bootmenu zu öffnen.
- Wählen Sie das optische Laufwerk aus dem Bootmenu.
- Wenn eine entsprechende Meldung Press any key to boot from CD or DVD... angezeigt wird, drücken Sie eine beliebige Taste.
- Folgen Sie den Anweisungen auf dem Bildschirm, um das Dienstprogramm „Windows® 10“ zu installieren.
Installation von Treibern
- Starten Sie Ihren Computer mit Windows® 10.
- Legen Sie die MSI ^® Treiber Disk in das optische Laufwerk.
- Klicken Sie auf die Pop-up-Meldung, und öffnen Sie den Installer. Wenn Sie die AutoPlay-Funktionen in der Windows-Systemsteuerung ausschalten, können Sie das Programm DVDSetup.exe im Hauptverzeichnis der MSI Treiber CD auch manuell ausführen.
- Der Installer wird findet eine Liste aller benötigten Treiber auf der Registerkarte.
- Klicken Sie auf Install in der rechten unteren Ecke des Fensters.
- Die Treiber-Installation läuft. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordet, den Computer neu zu starten.
- Klicken Sie zum Beenden auf OK.
- Starten Sie Ihren Computer neu.
Installation von Utilities
Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben.
- Öffnen Sie den Installer wie beschrieben.
- Klicken Sie auf Utilities.
- Wählen Sie die Dienstprogramme, die installiert werden soll.
- Klicken Sie die Taste Install in der rechten unteren Ecke des Fensters.
- Die Utilities-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordet, den Computer neu zu starten.
- Klicken Sie zum Beenden auf OK.
- Starten Sie Ihren Computer neu.
Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.
