感谢您购买了 MSI® B250M PRO-VH/ B250M PRO-VD 主板。

本指南提供了主板布局，组件概述以及 BIOS 设置。

目录

安全信息....2

规格....3

后置 I/O 面板....6

B250M PRO-VH 6

B250M PRO-VD 6

LAN 端口 LED 状态表....6

组件概述....7

CPU 底座 8

DIMM 插槽....9

PCI_E1\~E3: PCIe 扩展插槽 9

SATA1\~6: SATA 6Gb/s 接口 ..... 10

M2_1: M.2 接口 (M Key).....10

ATX_PWR1, CPU_PWR1: 电源接口 ..... 11

JAUD1: 前置音频接口.....13

JCI1: 机箱入侵检测接口 ..... 15

JBAT1: 清除 CMOS (重启 BIOS) 跳线 ..... 15

EZ Debug LED: 侦错 LED 指示灯 ..... 15

BIOS 设置....16

进入 BIOS 设置....16

重启 BIOS....17

更新 BIOS....17

软件描述.... 18

安装 Windows® 7/8.1/10....18

安装驱动 18

安装工具....18

安全信息

• 此包装中包含的组件有可能受到静电放电(ESD)损坏。请遵守以下注意事项，以确保成功组装计算机。
• 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。

- 拿起主板时请手持主板边缘，避免触及主板的敏感组件。

• 当拿取主板时,建议佩戴静电放电(ESD)腕带,以防止静电损坏其配置。如果 ESD 腕带无法使用,请在拿取主板前通过接触其它金属物体释放自身的静电。
• 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。
• 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。
• 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害到使用者。

- 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。

- 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。

• 保留本用户指南以供将来参考。
  本主板须远离湿气。

- 在电源供应器连接到电源插座之前,请确保您的插座提供了电源供应器上额定相同的指定电压。

• 将电源线摆放在不会被人踩到的地方，不要在电源线上放置任何物品。
• 须留意在主板上所有的警告标示。
• 发生下列任一状况时，请将本主板交由维修人员检查：

有液体渗透至计算机内。
主板暴露于水气当中。
主板不工作，或您依照使用指南后仍无法让本主板工作。
主板会掉落且损坏。
主板有明显的破损痕迹。

- 切勿将主板放置于摄氏60度(华氏140度)以上的环境中,以免主板损坏。

规格

CPU	支持LGA1151封装第六代/第七代Intel®CoreTMi3/i5/i7处理器,和Intel®Pentium®以及Celeron®处理器
芯片组 Intel	®B250芯片组
内存	2个DDR4内存插槽,支持高达32GB第七代处理器支持DDR4 2400/2133 MHz*第六代处理器支持DDR4 2133 MHz*双通道内存架构支持非-ECC,非-缓存内存支持Int®扩展内存配置文件[XMP]***请参考www.msi.com网站,以了解有关于内存兼容的详细信息。**在XMP模式下,DDR4内存模块最高只能以2400MHz搭载第七代处理器时运行并且以2133MHz搭载第六代处理器时运行。
扩展插槽	1个PCIe 3.0 x16插槽2个PCIe 3.0 x1插槽
板载显卡	B250M PRO-VH1个VGA端口,支持最大分辨率为2048x1536@50Hz,2048x1280@60Hz,1920x1200@60Hz1个HDMITM端口,支持最大分辨率为4096x2160@30Hz(第七代CPU),4096x2160@24Hz(第六代CPU),2560x1600@60HzB250M PRO-VD1个VGA端口,支持最大分辨率为2048x1536@50Hz,2048x1280@60Hz,1920x1200@60Hz1个DVI-D端口,支持最大分辨率为1920x1200@60Hz
存储	Intel®B250芯片组6个SATA 6Gb/s端口1个M.2接口(M Key)*支持高达PCIe 3.0 x4和SATA 6Gb/s支持2242/2260/2280存储设备Int®OptaneTM内存接口透过极速U.2主控卡支援PCIe 3.0 x4 NVMe U.2固态硬盘**当M.2接口安装M.2 SATA固态硬盘时,SATA2接口将无效。**极速U.2主控卡不包括在内,请另行购买。

转下一页

接上一页

USB	Int8250芯片组6个USB 3.1 Gen1 (SuperSpeed USB)端口(4个后置面板端口,通过内部USB接口可使用2个端口)6个USB 2.0 (High-speed USB)端口(2个后置面板端口,通过内部USB接口可使用4个端口)
音频	RealteALC887解码芯片7.1-声道高清音频
LAN 1个Realtek	® RTL8111H千兆网络控制器
后置面板接口	1个PS/2键盘/鼠标组合端口2个USB 2.0端口1个HDM端口(适用于B250M PRO-VH)1个DVI-D端口(适用于B250M PRO-VD)1个VGA端口1个LAN(RJ45)端口4个USB 3.1 Gen1端口3个音频插孔
内部接口	1个24-pin ATX主电源接口1个8-pin ATX 12V电源接口6个SATA 6Gb/s接口2个USB 2.0接口(额外支持4个USB 2.0端口)1个USB 3.1 Gen1接口(额外支持2个USB 3.1 Gen1端口)1个4-pin CPU风扇接口1个4-pin系统风扇接口1个前置面板音频接口2个前置面板接口1个机箱入侵检测接口1个串行端头接口1个清除CMOS跳线
I/O控制器NUVOTON 5565 控制器芯片
硬件监控	CPU/系统温度检测CPU/系统风扇速率检测CPU/系统风扇速率控制
尺寸规格	Micro-ATX尺寸规格8.9英寸x7.3英寸(22.6厘米x18.5厘米)

转下一页

接上一页

BIOS 功能	1 个 64 Mb flashUEFI AMI BIOSACPI 5.0, PnP 1.0a, SM BIOS 2.8多国语言
软件	驱动程序COMMAND CENTERLIVE UPDATE 6 更新软件快速启动SUPER CHARGER动态RGB LED炫光系统虚拟内存盘一键加速技术MSI 智能工具网络精灵CPU-Z MSI GAMING英特尔®尊调试实用程序NortonTM 网络安全解决方案Google 浏览器TM, Google 工具栏, Google 云端硬盘

后置 I/O 面板

B250M PRO-VH

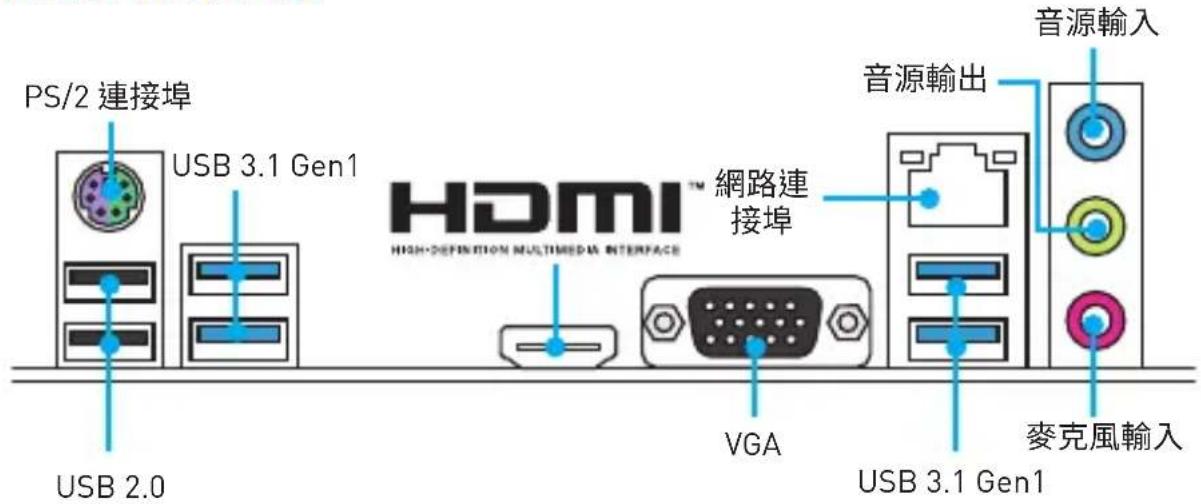

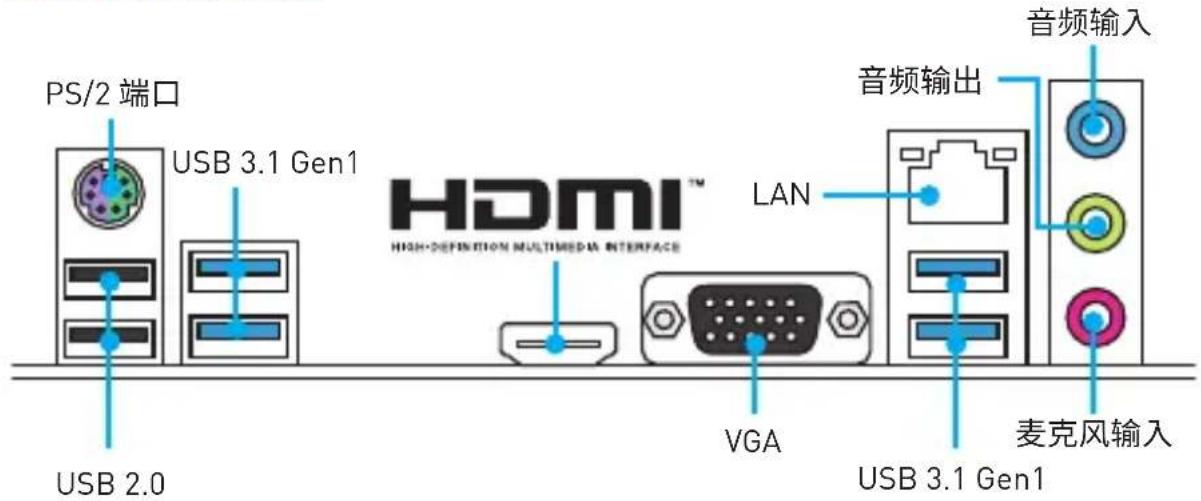

PS/2 端口 USB 3.1 Gen1 USB 2.0 HDMI™ HIGH-DEFINED MULTIMEDIA INTERFACE VGA LAN 音频输出 音频输入 USB 3.1 Gen1 麦克风输入

B250M PRO-VD

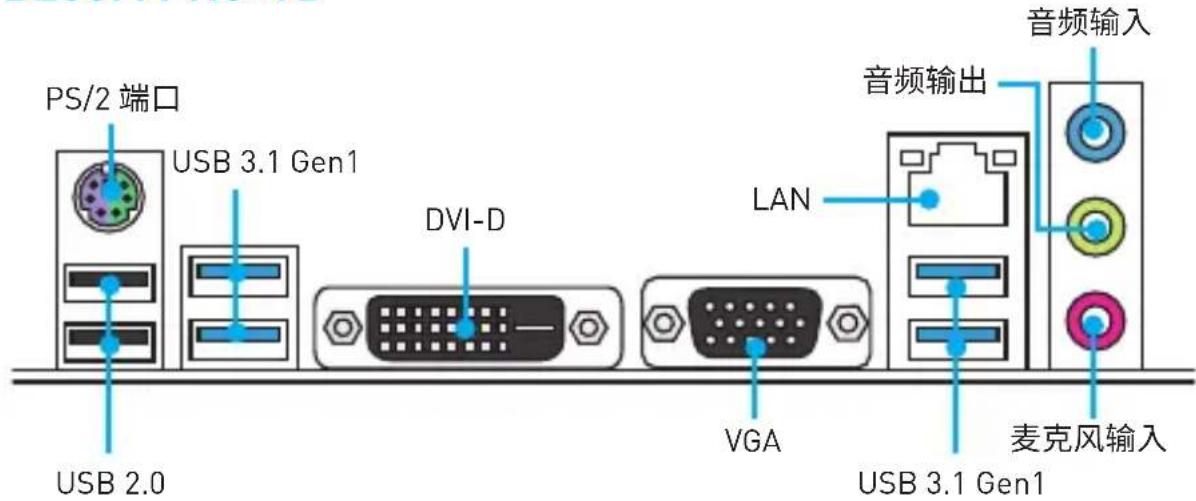

PS/2 端口 USB 3.1 Gen1 DVI-D USB 2.0 VGA LAN 音频输出 USB 3.1 Gen1 麦克风输入 音频输入

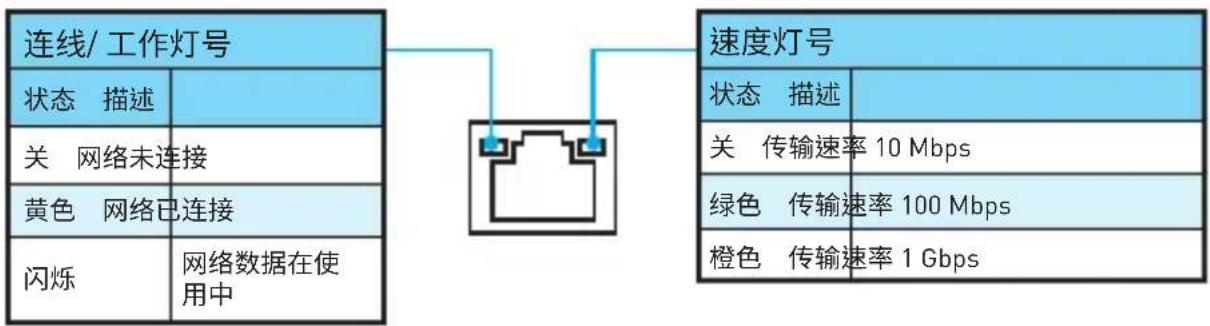

LAN 端口 LED 状态表

组件概述

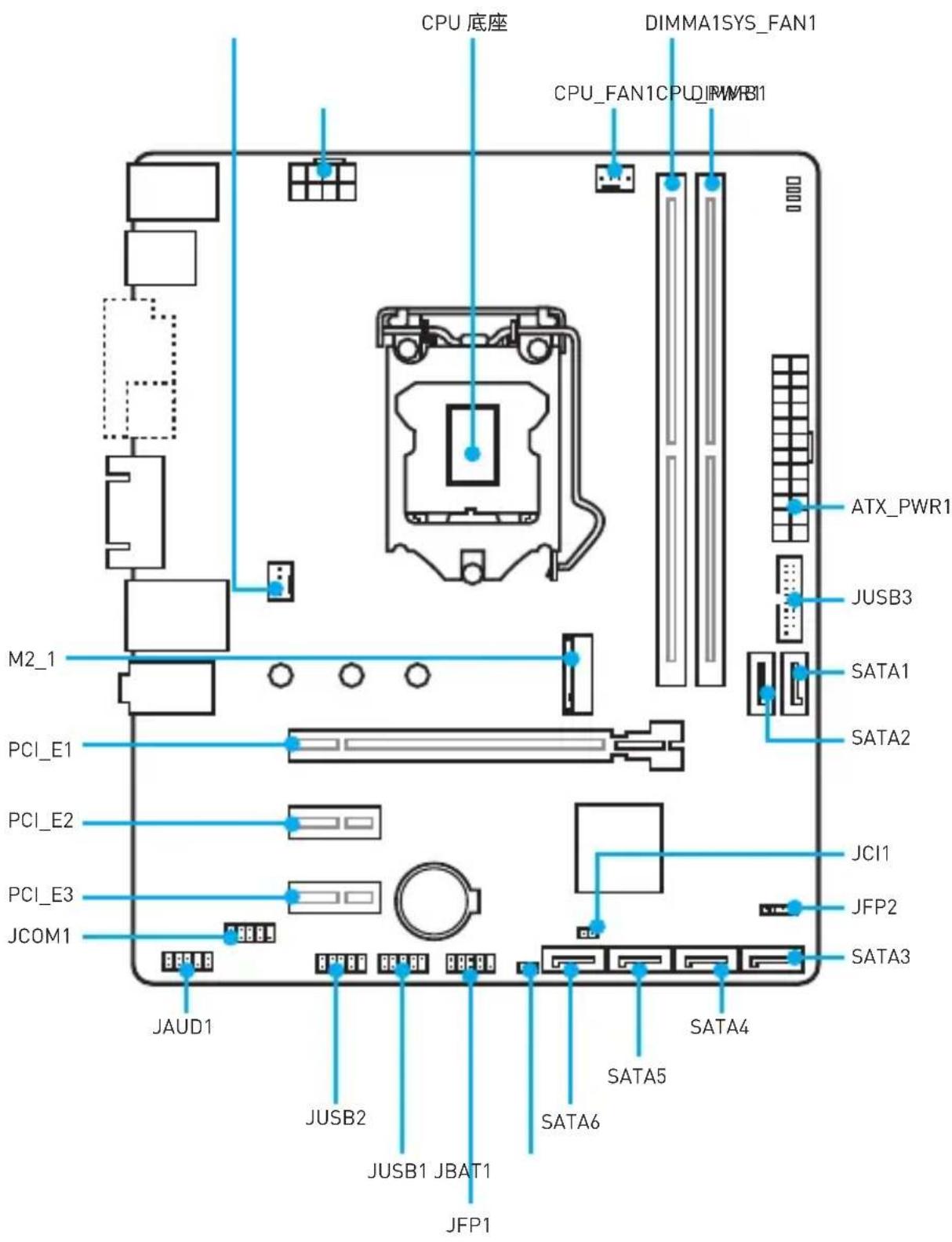

CPU底座 DIMMA1SYS_FAN1 CPU_FAN1CPU_PWR1 ATX_PWR1 JUSB3 M2_1 SATA1 PCI_E1 SATA2 PCI_E2 JCI1 PCI_E3 JFP2 JCOM1 JAUD1 JUSB2 JUSB1 JBAT1 JFP1 SATA4 SATA5 SATA6

CPU 底座

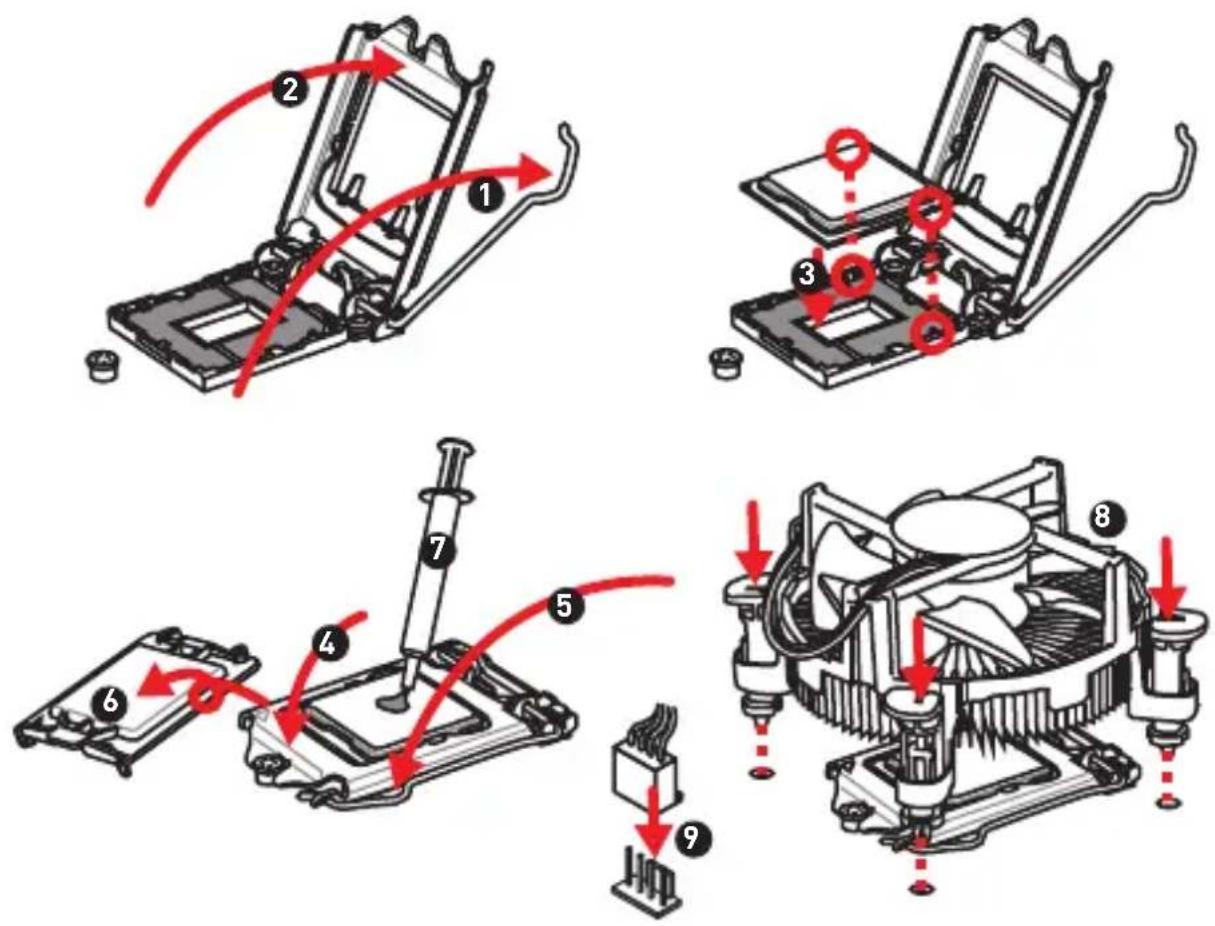

将 CPU 安装至 CPU 底座，请如下图示。

安装或移除 CPU 前，请先关闭电源，并将电源线由插座上拔除。

安装完成处理器后请保留 CPU 保护盖。微星将要求授权的 (RMA) 在处理退货验证需要主板上附带 CPU 底座上的保护盖。

当您安装 CPU 时,请确认已安装好 CPU 风扇。对防止过热和维护系统的稳定性 CPU 风扇是非常必要的。

确认在系统启动前 CPU 风扇已经牢固的粘贴在 CPU 上。

温度过热会严重损害 CPU 和主板, 请务必确认所使用的降温风扇始终能够正常工作,保护 CPU 以免过热烧毁。确认, 您已在 CPU 和散热片之间抹了一层平滑的散热硅胶(或热胶带)以增加散热。

只要 CPU 尚未安装, 请把塑料保护盖覆盖在 CPU 底座上, 以避免底座针脚受损。

如果您购买了一个独立 CPU 的散热片/冷却器, 详细安装请参考散热片/冷却器包装内的说明书。

DIMM 插槽

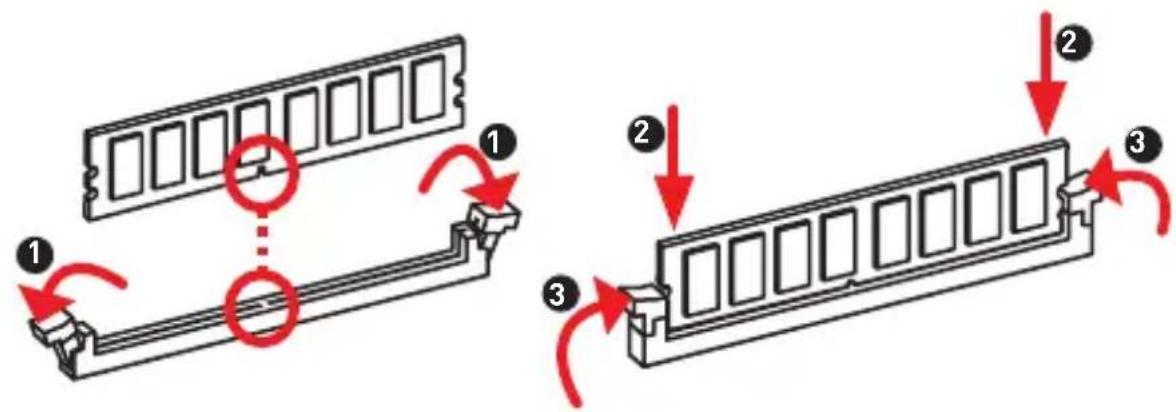

将安装内存模块插入至 DIMM 插槽，请如下图示。

由于芯片组资源使用，内存可用的容量将会比安装的用量少一点。

请注意,由于 32 位 Windows 操作系统内存地址的限制,内存寻址的最大容量为 4GB 或更少。因此,如果您想安装超过 4GB 的内存在主板上,我们建议您安装 64 位的 Windows 操作系统。

PCI\_E1\~E3: PCIe 扩展插槽

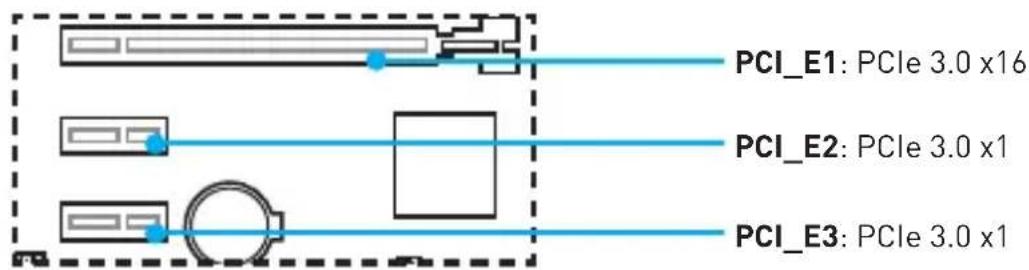

PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 3.0 x1

注意

当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。

如果您安装了一个大而重的显卡时, 您需要使用一个辅助工具如 MSI 游戏系列显卡支架千斤顶来支撑其重量, 以防止插槽变形。

SATA1\~6: SATA 6Gb/s 接口

这些接口是 SATA 6Gb/s 界面接口。每个接口可以连接一个 SATA 设备。

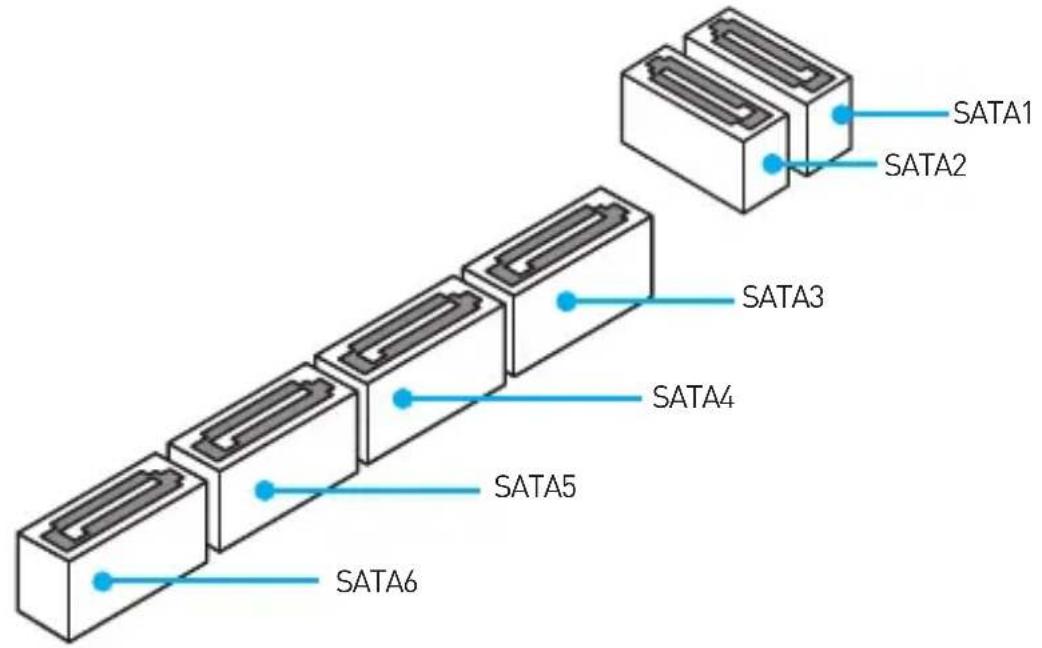

SATA1 SATA2 SATA3 SATA4 SATA5 SATA6

注意

请勿将 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

SATA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

M2\_1: M.2 接口 (M Key)

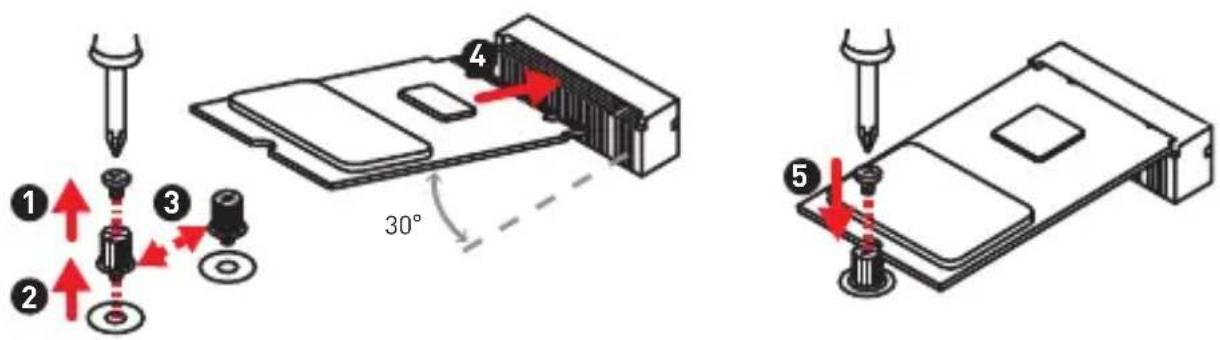

将安装 M.2 固态硬盘 (SSD) 插入至 M.2 接口, 请如下图示。

Intel ^® RST 仅支持具有 UEFI ROM 的 PCIe M.2 固态硬盘, 不支持 Legacy ROM。

ATX\_PWR1, CPU\_PWR1: 电源接口

这些接口允许您连接一个 ATX 电源供应器。

12 ATX_PWR1	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

8451CPU_PWR1	1 Ground 5 +12V
	2 Ground 6 +12V
	3 Ground 7 +12V
	4 Ground 8 +12V

注意

确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

JCOM1: 串行端头接口

此接口允许您连接可选串行端口可用插槽。

	1	DCD	2	SIN
	3	SOUT	4	DTR
	5	Ground	6	DSR
	7	RTS	8	CTS
	9	RI	10	No Pin

JFP1, JFP2: 前置面板接口

这些接口连接前置面板上的开关和 LED 灯。

这些接口允许您连接前置面板上的 USB 2.0 端口。

	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10 NC

JUSB3: USB 3.1 Gen1 接口

此接口允许您连接前置面板上的 USB 3.1 Gen1 端口。

请注意，VCC 和接地针脚必须正确连接以避免可能的损坏。

为了将您的 iPad, iPhone 和 iPod 通过 USB 端口进行充电, 请安装 MSI® SUPER CHARGER 实用程序。

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速率。当您将一个 3 针脚 (非-PWM) 风扇插入到 PWM 模式风扇接口时,风扇速率将始终保持在 100% ，并且可能有噪声。

默认 PWM 模式风扇接口 默认 DC 模式风扇接口

CPU_FAN1
1 Ground 2 +12V
3 Sense 4			Speed Control Signal

1SYS_FAN1
1 Ground 2		VoltageControl
3 Sense 4 NC

切换风扇模式和调整风扇速率

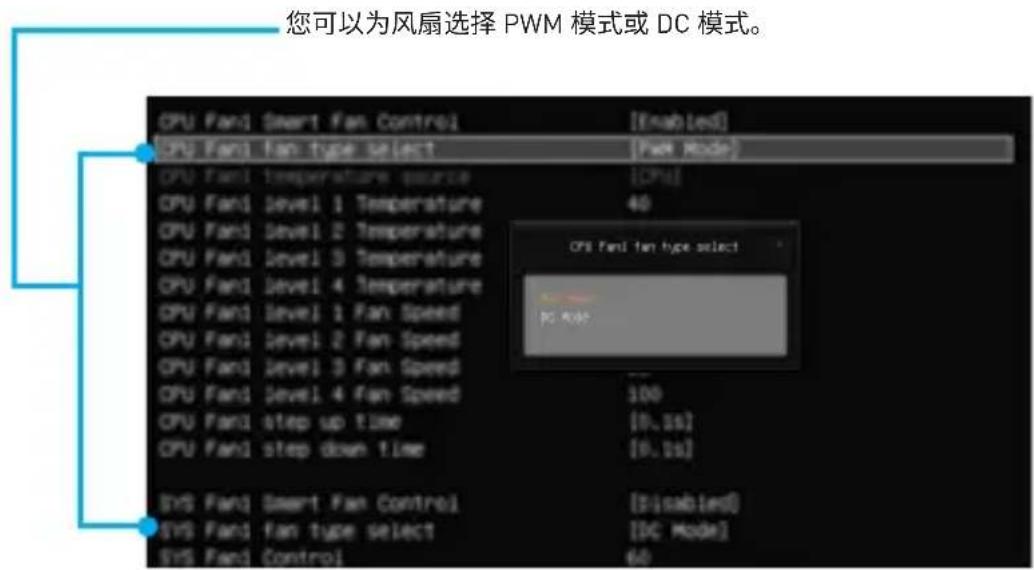

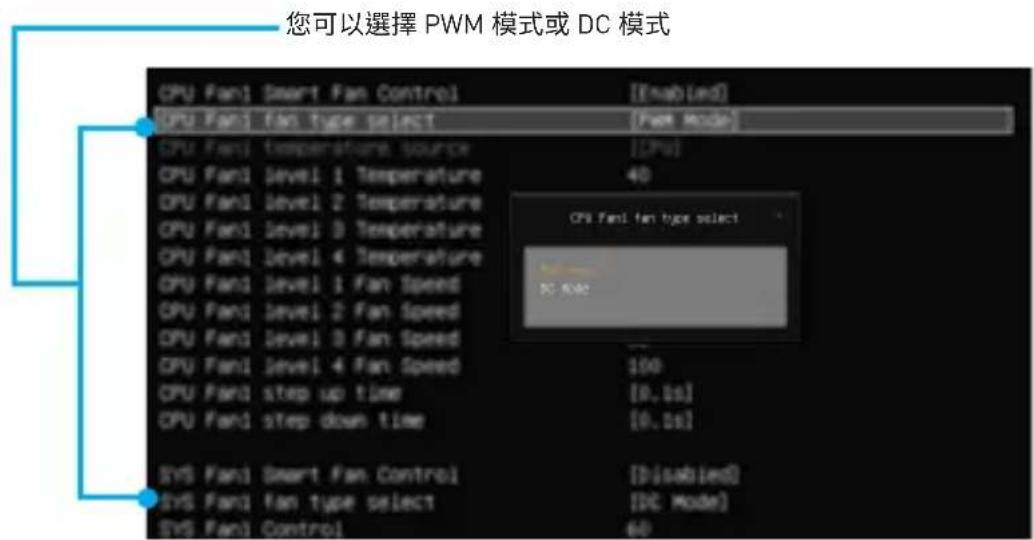

您可以在 PWM 模式和 DC 模式之间切换, 并在 BIOS > Advanced > Hardware Monitor 中调整风扇速率。

您可以为风扇选择 PWM 模式或 DC 模式。 CPU Fan1 Smart Fan Control [Enabled] CPU Fan1 fan type select [PWM Mode] CPU Fan1 temperature source [CPU] CPU Fan1 level 1 Temperature 40 CPU Fan1 level 2 Temperature CPU Fan1 level 3 Temperature CPU Fan1 level 4 Temperature CPU Fan1 level 1 Fan Speed CPU Fan1 level 2 Fan Speed CPU Fan1 level 3 Fan Speed CPU Fan1 level 4 Fan Speed CPU Fan1 step up time [100] CPU Fan1 step down time [9.1s] SYS Fan1 Smart Fan Control [Disabled] SYS Fan1 fan type select [DC Mode] SYS Fan1 control [60]

在硬件监控器子菜单中，您可以设置温度等级以及相应的风扇速率等级。

注意

确认在切换 PWM/DC 模式后，风扇工作正常。

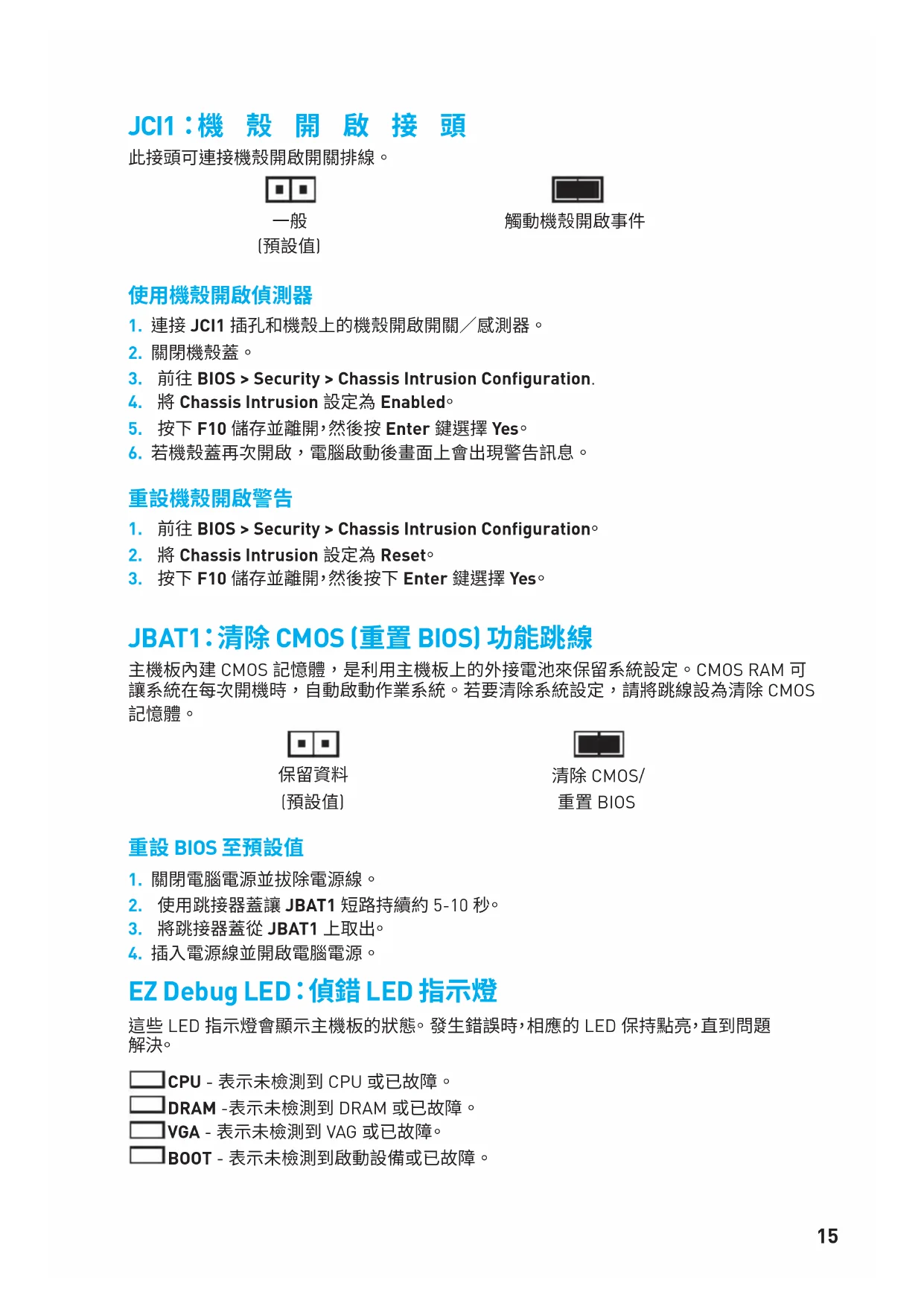

JCI1: 机箱入侵检测接口

此接口允许您机箱入侵检测开关线相连。

正常 (默认) 触发机箱入侵检测情况下

使用机箱入侵检测器

1. JCI1 接口连接机箱上的机箱入侵检测开关/传感器。
2. 合上机箱盖。
3. 转到 BIOS > Security > Chassis Intrusion Configuration。
4. 设置 Chassis Intrusion 为 Enabled。
5. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。
6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。

重设机箱入侵警告

1. 转到 BIOS > Security > Chassis Intrusion Configuration。
2. 设置 Chassis Intrusion 为 Reset。
3. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。

JBAT1: 清除 CMOS (重启 BIOS) 跳线

主板上有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

保留数据(默认)

清除 CMOS/重启 BIOS

重启 BIOS 为默认值

1. 关闭计算机电源，并拔下电源插头。
2. 使用跳线帽短让 JBAT1 短路持续约 5-10 秒。
3. 移除 JBAT1 上的跳线帽。
4. 插上电源插头并开启计算机电源。

EZ Debug LED: 侦错 LED 指示灯

這些 LED 灯指示关键组件在启动过程的状态。当发生错误时，对应的 LED 灯一直亮起，直到问题解决。

□ CPU - 表示 CPU 无法检测或故障。
☐ DRAM - 表示 DRAM 无法检测或故障。
VGA - 表示 GPU 无法检测或故障。
☐ 启动 - 表示启动设备无法检测或故障。

BIOS

在正常情况下，默认值设置为系统稳定提供最佳性能。您应该☐☐☐☐☐☐，以避免可能出现的系统损坏或无法开机，除非您熟悉 BIOS 设置。

![]

为了获得更好的系统性能,BIOS 项目描述不断更新。因此,这些描述可能有些稍微的不同,仅供参考。您也可以参考 BIOS 项目描述的信息面板。

本章中的图片仅供参考，可能与您所购买的产品而有差异。

BIOS

请参考以下方法进入 BIOS 设置。

y 在开机程序中, 当屏幕上出现 Press DEL key to enter Setup Menu, F11 to enter Boot Menu 信息, 按下Delete 键。

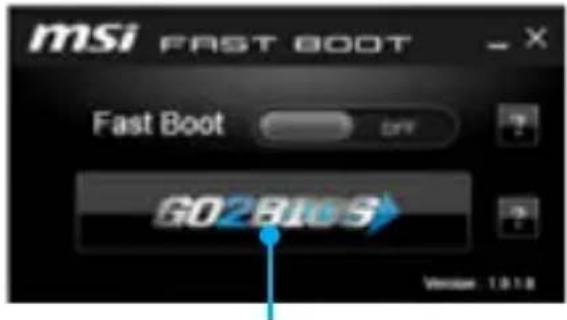

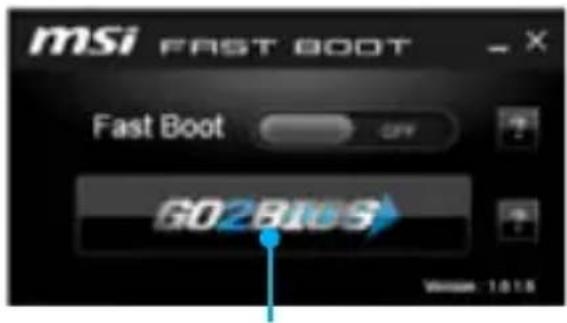

y 使用 MSI FAST BOOT 应用程序。点击 GO2BIOS 按钮并选择 OK。该系统将重新启动并直接进入 BIOS 设置。

msi FAST BOOT Fast Boot OFF GO2BIOS Version 1.0.15

点击G02BIOS

□□□

按键	功能 按键 功能
F1 主题帮助 F4 进入 CPU 规格菜单
F5 进入 Memory-Z 菜单 F6 载入优化		设置默认值
F10 保存更改并重新后* F12			采取截图并将其保存到 USB 启动盘中 (仅适用于 FAT/ FAT32 格式)。

* 当您按下 F10 时,会出现一个确认窗口,它提供了变更信息。请依您需求选择 Yes 或 No。

重启 BIOS

您可能需要还原默认的 BIOS 设置来解决某些问题。有几种方法来重启 BIOS:

• 转到 BIOS，然后按 F6 载入优化设置默认值。
• 短路主板上的清除 CMOS 跳线。

注意

请参考清除 CMOS 跳线部分, 以了解重启 BIOS 的相关信息。

更新 BIOS

使用 M-FLASH 更新 BIOS

更新前：

请从 MSI 的网站下载符合您主板型号的更新 BIOS 文件。然后将 BIOS 文件保存到 U 盘中。

更新 BIOS:

1. 插入内有欲更新文件的 U 盘到计算机上。
2. 重新启动系统, 然后在 POST 过程中按 Del 键进入 BIOS 设置。
3. 转到 BIOS > M-FLASH > Select one file to update BIOS and ME, 选择一个 BIOS 文件执行 BIOS 更新过程。
4. 刷新 100% 完成后，系统将重启。

使用 Live Update 6 更新软件更新 BIOS

更新前：

请确认已安装 LAN 驱动程序以及正确设置因特网连接。

更新 BIOS:

1. 安装并运行 MSI LIVE UPDATE 6 更新软件。
2. 选择 Manual scan。
3. 点选 MB BIOS 选项并点击 Scan 按钮。
4. 选择 MB BIOS 和点击 ↩ 图标下载并安装更新的 BIOS 文件。
5. 单击 Next 选择 In Windows mode。然后再单击 Next 以及 Start 来开始更新 BIOS。
6. 刷新 100% 完成后，系统将自动重启。

软件描述

安装 Windows® 7/8.1/10

1. 启动计算机电源。
2. 将 Windows ^® 7/8.1/10 光盘放入您的光驱中。

注意：由于芯片组的限制，在安装 Windows ^® 7 的过程中，不支持 USB 光驱以及 U 盘。您可以使用 MSI Smart Tool 安装 Windows ^® 7。

1. 按下计算机上的 Restart 按钮。

2. 对于 windows ^® 8.1/10，则跳过此步。对于 Windows ^® ，进入 BIOS 菜单 Advanced >Windows OS Configuration >Windows 7 Installation 以及设置为启用，然后保存更改并重启。

注意：当安装 Windows® 7 时, 我们建议将您的 USB 键盘/USB 鼠标插入到最左侧 USB 端口上。

1. 计算机 POST(开机自我测试)过程中按 F11 键进入启动菜单。

2. 选择从菜单中启动光驱。

3. 当屏幕显示 Press any key to boot from CD or DVD... 信息时按住任意键。

4. 按照屏幕上的指示操作安装 Windows ^® 7/8.1/10。

安装驱动

1. 启动您的计算机进入 Windows ^® 7/8.1/10。

2. 将 MSI ^® 驱动光盘放入您的光驱中。

3. 安装界面将会自动出现，以及弹出一个对话框将列出所有必需的驱动程序。

4. 点击 Install 按钮。

5. 软件安装开始进行。完成安装后将提醒您重启。

6. 点击 OK 按钮完成安装。

7. 重新启动您的电脑。

安装工具

在安装工具前，您需要先完成驱动的安装。

1. 将 MSI ^® 驱动光盘放入您的光驱中。
2. 安装界面将会自动出现。
3. 点击 Utilities 选项卡。

4. 选择您需要安装的工具。

5. 然后点击 Install 按钮。

6. 工具安装开始进行。完成安装后将提醒您重启。

7. 再点击 OK 按钮完成安装。

8. 重新启动您的电脑。

本用戶指南提供有關電路板佈局，元件總覽，BIOS設置的信息

目錄

安全說明....2

主機板規格....3

背板 I/O 6

B250M PRO-VH 6

B250M PRO-VD 6

網路連接埠 LED 燈狀態表....6

元件總覽....7

CPU 腳座 8

記憶體插槽 9

PCI_E1\~E3:PCIe 擴充插槽....9

SATA1\~6:SATA 6Gb/s 插孔....10

M2_1: M.2 插槽 (M 鍵)....10

安裝 Windows ^® 7/8.1/10....18

安裝驅動程式....18

安裝公用程式....18

安全說明

- 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。

- 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。

- 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。

- 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。

若未安裝主機板，請務必將其存放於靜電屏蔽的容器中或置於防靜電桌墊上。

- 開機之前，請先確認主機板上方或機殼內，無任何鬆脫的螺絲或其他金屬組件。

• 安裝完成再開機，以免損壞組件或傷到使用者。以免損壞組件或傷到使用者。

若在安裝步驟中需要任何協助，請與通過認證的電腦工程師連繫。

在安裝或移除任何組件前，請務必先將電源供應器關閉，並將電源線由插座拔除。

請妥善保存本使用手冊，以便日後參照。

• 務必讓本主機板遠離潮濕與濕氣。

- 將電源供應器連接到插座前，請先確認電源插座供電之伏特數與電源供應器標示的數值相同。

請將電源線纜放置於不會受到踩踏的位置，並請不要將任何物體擺放於電源線纜之上。

請務必留意主機板所發出的任何警語或警示。

若發生以下任何情況，請將主機板送交服務人員進行檢查：

液體滲入電腦。

主機板暴露於潮濕環境。

主機板運作異常，或無法依使用手冊讓主機板回復正常運作。

主機板摔落且受損。

主機板出現明顯破損。

- 請勿將本主機板放置於 60^ (140°F) 以上的環境，否則主機板可能損壞。

主機板規格

支援處理器	支援第6代/第7代Intel®CoreTM i3/i5/i7處理器,以及腳位LGA1151的Intel®Pentium®和Celeron®處理器
晶片組 Intel	®B250晶片組
支援記憶體	2個DDR4記憶體插槽,最高支援總容量32GB第7代處理器支援DDR4 2400/2133 MHz*第6代處理器支援DDR4 2133 MHz*雙通道記憶體架構支援non-ECC,未緩衝處理的記憶體支援Int®Extreme Memory Profile (XMP)**欲知記憶體最新訊息,請上http://www.msi.com**在XMP模式下,DDR4記憶體模組在第7代處理器上最多只能運行2400 MHz,在第6代處理器上最多只能運行2133MHz。
擴充插槽	1個PCIe 3.0 x16插槽2個PCIe 3.0 x1插槽
板載顯卡	B250M PRO-VH1個VGA連接埠,支援最高解析度2048x1536@50Hz,2048x1280@60Hz,1920x1200@60Hz1個HDMI ^TM 連接埠,支援最高解析度4096x2160@30Hz(第7代CPU),4096x2160@24Hz(第6代CPU),2560x1600@60HzB250M PRO-VD1個VGA連接埠,支援最高解析度2048x1536@50Hz,2048x1280@60Hz,1920x1200@60Hz1個DVI-D連接埠,支援最高解析度1920x1200@60Hz
儲存	Intel®B250晶片組6個SATA 6Gb/s連接埠1個M.2插槽(M鍵)*最高支援PCIe 3.0 x4及SATA 6Gb/s支援2242/2260/2280儲存裝置支援Int®Optane ^TM Memory透過Turbo U.2主控卡支援PCIe 3.0 x4 NVMe U.2 SSD**當M.2插槽裝有M.2 SATA SSD模組時,SATA2連接埠將無效。**Turbo U.2主控卡不包含於產品包裝,需另外購買。
USB連接埠	Int®250晶片組6個USB 3.1 Gen1 (SuperSpeed USB)連接埠(4個連接埠位於背板,2個透過板載USB接頭提供)6個USB 2.0 (High-speed USB)連接埠(2個連接埠位於背板,4個透過板載USB接頭提供)

接下頁

承上頁

音效	RealteALC887 解碼晶片7.1 聲道高音質音效
網路 1x Realtek	®RTL8111H Gigabit 網路控制器
背板接頭	1 個 PS/2 滑鼠/鍵盤連接埠2 個 USB 2.0 連接埠1 個 HDN連接埠 (用於 B250M PRO-VH)1 個 DVI-D 連接埠 (用於 B250M PRO-VD)1 個 VGA 連接埠1 個 LAN (RJ45) 連接埠4 個 USB 3.1 Gen1 連接埠3 個音效接頭
內建接頭	1 個 24-pin ATX 主電源接頭1 個 8-pin ATX 12V 電源接頭6 個 SATA 6Gb/s 接頭2 個 USB 2.0 接頭 (可另支援 4 個 USB 2.0 連接埠)1 個 USB 3.1 Gen1 接頭 (可另支援 2 個 USB 3.1 Gen1 連接埠)1 個 4-pin CPU 風扇接頭1 個 4-pin 系統風扇接頭1 個面板音效接頭2 個系統面板接頭1 個機殼開啟接頭1 個序列埠接頭1 個清除 CMOS 功能跳線
I/O 控制器 NUVOTON 5565 控制晶片
硬體監控	處理器/系統溫度偵測處理器/系統風扇速度偵測處理器/系統風扇速度控制
尺寸	Micro-ATX8.9 x 7.3 英吋 (22.6 x 18.5 公分)
BIOS 功能	1 個 64 Mb flashUEFI AMI BIOSACPI 5.0, PnP 1.0a, SM BIOS 2.8多國語

接下頁

承上頁

軟體	驅動程式COMMAND CENTERLIVE UPDATE 6FAST BOOTSUPER CHARGERMYSTIC LIGHTRAMDISK 記憶體虛擬磁碟X-BOOSTMSI SMART TOOLNETWORK GENIECPU-Z MSI GAMINGIntExtreme Tuning UtilityNortonTM Internet Security SolutionGoogle ChromeTM、Google 工具列、Google 雲端硬碟

背板 I/O

B250M PRO-VH

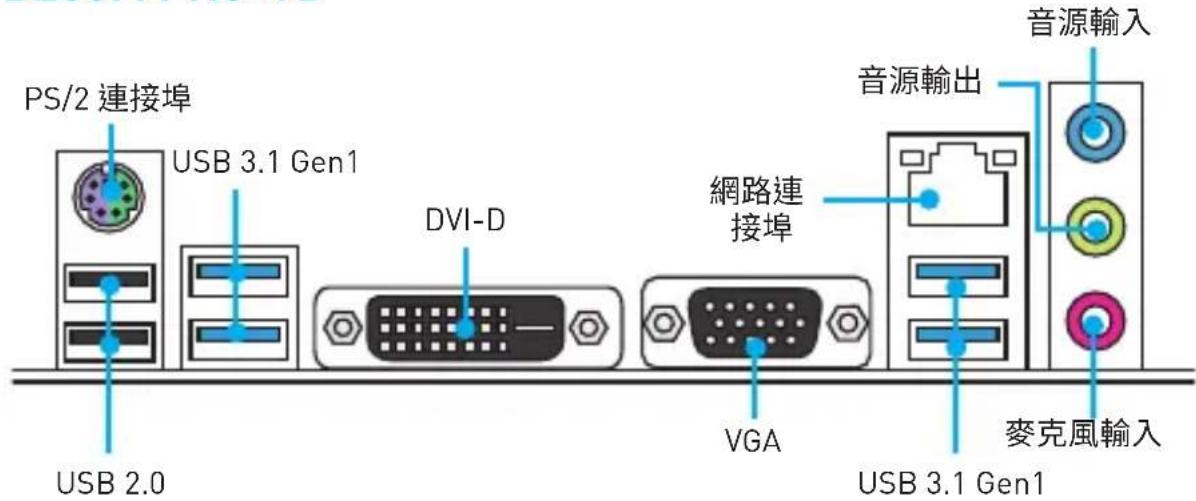

PS/2 連接埠 USB 3.1 Gen1 USB 2.0 HDMI™ 網路連 接埠 VGA USB 3.1 Gen1 音源輸出 音源輸入 麥克風輸入

B250M PRO-VD

PS/2 連接埠 USB 3.1 Gen1 DVI-D USB 2.0 VGA 網路連 接埠 音源輸出 USB 3.1 Gen1 麥克風輸入 音源輸入

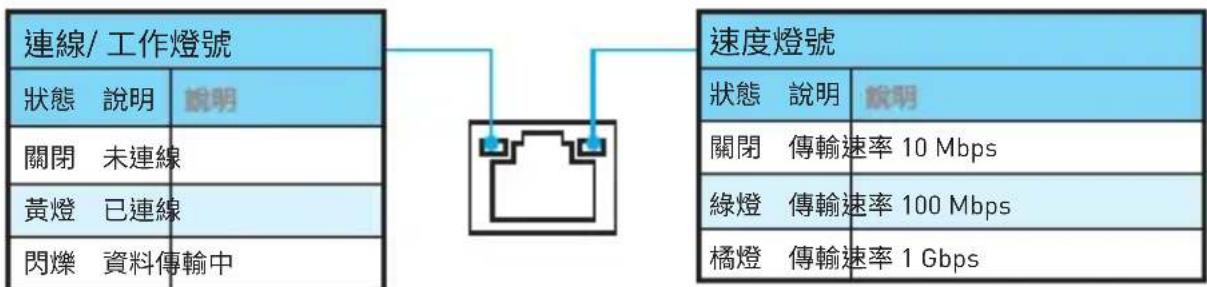

網路連接埠 LED 燈狀態表

元件總覽

CPU 脚座 DIMMA1SYS_FAN1 CPU_FAN1CPU_PWRB1 ATX_PWR1 JUSB3 M2_1 SATA1 PCI_E1 SATA2 PCI_E2 JCI1 PCI_E3 JFP2 JCOM1 JAUD1 JUSB2 JUSB1 JBAT1 JFP1 SATA4 SATA5 SATA6

CPU 腳座

請將 CPU 安裝到 CPU 腳座中，如下所示。

請務必先將電源線由電源插座移除，再安裝或取下中央處理器。

CPU 安裝後，仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板，腳座上必須裝有保護蓋，才符合微星的 Return Merchandise Authorization (RMA) 要求，以保固維修主機板。

安裝 CPU 後，請務必在其上裝散熱器。CPU 須裝有散熱器才能避免過熱，並維持系統穩定。

務必確認 CPU 已與散熱器緊密地結合，再啟動電腦系統。

溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。

若 CPU 未安裝在主機板上，請務必將 CPU 腳座的保護蓋裝回腳座上。

如果您選購的是獨立包裝的處理器與散熱器/風扇，請參閱散熱器/風扇包裝內的文件，以了解詳細的安裝方式。

記憶體插槽

請按照下圖所示將記憶體模組安裝到 DIMM 插槽中。

因晶片資源的配置，可用的記憶體容量將略少於您安裝至主機板上的記憶體總容量。

請注意: 在 32 位元的 Windows 作業系統中, 因記憶體位址限制, 可設定位址的最大記憶體模組為 4GB 以下; 因此, 如果您要在本主機板上安裝 4GB 以上的記憶體, 建議安裝 64 位元的 Windows 作業系統。

PCI\_E1\~E3：PCIe 擴充插槽

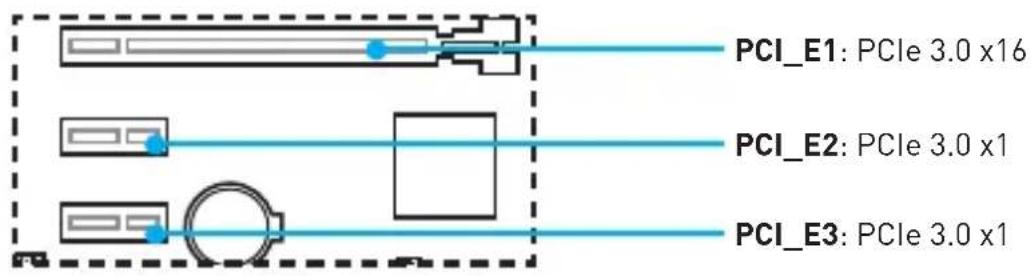

PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 3.0 x1

重要

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，檢查使用擴充卡所需變更的軟硬體設定。

若安裝大型顯卡,需要使用工具如 MSI Gaming Series 顯卡支撐架,以支撐其重量和防止插槽變形。

SATA1\~6：SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

SATA1 SATA2 SATA3 SATA4 SATA5 SATA6

重要

SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。

SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

M2\_1: M.2 插槽 (M 鍵)

請將 M.2 固態驅動器（SSD）安裝到 M.2 插槽中，如下所示。

Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM，不支持 Legacy ROM。

這些接頭能讓您連接 ATX 電源供應器。

12 ATX_PWR1	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

8451CPU_PWR1	1	Ground 5 +12V
	2	Ground 6 +12V
	3	Ground 7 +12V
	4	Ground 8 +12V

重要

請確認所有電源排線，皆已穩固連接到適當的 ATX 電源供應器，確保主機板穩定操作。

JCOM1: 序列埠接頭

此接頭用來連接選擇性配置的序列埠托架。

	1	DCD	2	SIN
	3	SOUT	4	DTR
	5	Ground	6	DSR
	7	RTS	8	CTS
	9	RI	10	No Pin

JFP1, JFP2: 系統面板接頭

這些接頭用於連接前面板的開關和 LED 指示燈。

這些接頭用於連接前面板的 USB 2.0 連接埠。

	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10 NC

JUSB3 : USB 3.1 Gen1 接頭

這些接頭用於連接前面板的 USB 3.1 Gen1 連接埠。

請注意，電源和接地針腳必須正確連接，以免造成組件受損。

如要以此 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSP SUPER CHARGER 工具軟體。

JAUD1: 前置音效插孔

本插孔用於連接前面板的音訊插孔。

風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。DC 模式插孔會變更電壓，藉此控制風扇速度。因此若您將 3 針腳(非 PWM)風扇插入到 PWM 模式風扇插孔，風扇速度會維持在 100%，噪音會比較明顯。

預設為 PWM 模式風扇電源接頭 預設為 DC 模式風扇電源接頭

CPU_FAN1
1 G	Ground 2 +12V
3 S	Sense 4		Speed Control Signal

SYS_FAN1
1 Ground 2		VoltageControl
3 Sense 4 NC

切換風扇模式並調整風扇速度

您可以前往 BIOS > Advanced > Hardware Monitor 選單中替風扇電源選擇 PWM 模式或 DC 模式，也可以在此選單中調整風扇速度。

您可以選擇 PWM 模式或 DC 模式 CPU Fan1 Smart Fan Control [Enabled] CPU Fan1 fan type select [Fan Mode] CPU Fan1 temperature source [CPU] 40 CPU Fan1 level 1 Temperature 40 CPU Fan1 level 2 Temperature 40 CPU Fan1 level 3 Temperature 40 CPU Fan1 level 4 Temperature 40 CPU Fan1 level 1 Fan Speed 40 CPU Fan1 level 2 Fan Speed 40 CPU Fan1 level 3 Fan Speed 40 CPU Fan1 level 4 Fan Speed 40 CPU Fan1 step up time [0, 1s] CPU Fan1 step down time [0, 1s] SYS Fan1 Smart Fan Control [Disabled] SYS Fan1 fan type select [DC Mode] SYS Fan1 Control 60

在 Hardware Monitor 子選單中，可以設置溫度水平和相應的風扇速度水平。

重要

在切換 PWM/DC 模式後，請確保風扇工作正常。

JCI1：機殼開啟接頭

此接頭可連接機殼開啟開關排線。

一般
(預設值)

觸動機殼開啟事件

使用機殼開啟偵測器

1. 連接 JCI1 插孔和機殼上的機殼開啟開關／感測器。
2. 關閉機殼蓋。
3. 前往 BIOS > Security > Chassis Intrusion Configuration.
4. 將 Chassis Intrusion 設定為 Enabled。
5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes。
6. 若機殼蓋再次開啟，電腦啟動後畫面上會出現警告訊息。

重設機殼開啟警告

1. 前往 BIOS > Security > Chassis Intrusion Configuration°
2. 將 Chassis Intrusion 設定為 Reset°
3. 按下 F10 儲存並離開，然後按下 Enter 鍵選擇 Yes。

主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。CMOS RAM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請將跳線設為清除 CMOS 記憶體。

保留資料
(預設值)

清除 CMOS/
重置 BIOS

重設 BIOS 至預設值

1. 關閉電腦電源並拔除電源線。
2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。
3. 將跳接器蓋從 JBAT1 上取出。
4. 插入電源線並開啟電腦電源。

EZ Debug LED: 偵錯 LED 指示燈

這些 LED 指示燈會顯示主機板的狀態。發生錯誤時，相應的 LED 保持點亮，直到問題解決。

□CPU - 表示未檢測到 CPU 或已故障。
☐ DRAM - 表示未檢測到 DRAM 或已故障。
VGA - 表示未檢測到 VAG 或已故障。
☐BOOT - 表示未檢測到啟動設備或已故障。

BIOS 設定

預設值提供最佳效能，可在一般情況下達到系統穩定度。除非您熟悉 BIOS 設定，否則請務必使用預設值，以免系統受損或開機失敗。

重要

BIOS 項目會持續更新達到更優異的系統效能。因此，說明內容可能會與最新的 BIOS 稍微不同，因此僅供參考。您亦可參閱 HELP 取得 BIOS 項目說明。

本節的圖片僅供參考，可能與您所購買的產品有所不同。

進入 BIOS 設定

請參考以下方法，進入 BIOS 設定畫面。

• 開機過程中畫面出現按 DEL 鍵進入設置菜單，按 F11 進入 Boot Menu 訊息，按 Delete 鍵進入設定功能表。
• 使用 MSI FAST BOOT 應用程式。按一下 GO2BIOS 按鈕然後選擇確認。系統會重新開機，直接進入 BIOS 設定畫面。

msi FAST BOOT Fast Boot OFF GO2BIOS Version 1.0.1.0

點擊 GO2BIOS

功能鍵

按鍵	功能 按鍵 功能
F1 一般說明 F4 進入 CPU 規格功能表
F5 進入 Memory-Z 功能表 F6 載入最	佳化預設值
F10 儲存變更與重設* F12			拍攝屏幕截圖並將其保存到 USB 隨身碟(僅FAT / FAT32格式)。

* 按下 F10 後，會出現確認視窗提供修改資訊。選擇是或否確認。

重設 BIOS

某些情況下，您可能會需要將 BIOS 復原為出廠預設值，以解決部份特定問題。有多種方法可重設 BIOS：

• 前往 BIOS，然後按 F6 載入最佳化預設值。
• 將主機板上的清除 CMOS 功能跳線短路。

重要

請參閱清除 CMOS 跳線部分以重置 BIOS。

更新 BIOS

以 M-FLASH 更新 BIOS

更新前：

請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。

更新 BIOS：

1. 將內含更新檔的 USB 隨身碟插入電腦。
2. 重新啟動系統，然後在 POST 期間按下 Del 鍵，進入 BIOS 設置。
3. 前往 BIOS > M-FLASH > Select one file to update BIOS and ME，選取 BIOS 檔案，進行 BIOS 更新。
4. 刷新進度 100% 完成後，系統會自動重新啟動。

以 Live Update 6 更新 BIOS

更新前：

確保已經安裝網路驅動程式，且已正確設定網際網路連線。

更新 BIOS：

1. 安裝並開啟 MSI LIVE UPDATE 6。
2. 選取手動掃描。
3. 勾選 MB BIOS 核取方塊，然後按一下 Scan (掃描) 按鈕。
4. 選取 MB BIOS 然後按一下圖示，下載並安裝最新的 BIOS 檔案。
5. 按一下 Next (下一步)，然後選擇 In Windows mode。接著按 Next (下一步) 及 Start (開始)，就會開始更新 BIOS。
6. 刷新進度 100% 完成後，系統會自動重新啟動。

軟體說明

安裝 Windows® 7/8.1/10

1. 啟動電腦。
2. 將 Windows ^® 7/8.1/10 光碟置入光碟機。

註：因晶片組限制，在 Windows ^® 7 安裝過程期間不支援 USB 光碟機與 USB 隨身碟。你可以使用 MSI Smart Tool 安裝 Windows ^® 7。

1. 按電腦機殼上的重新啟動按鈕。

2. 若是 Windows ^® 8.1/10，請略過此步驟。若使用 Windows ^® ，請進入 BIOS 選單 Advanced > Windows OS Configuration > Windows 7 Installation，並設定項目將其啟用、儲存變更，然後重新啟動。

註：建議您在安裝 Windows® 7 時，將 USB 鍵盤／USB 滑鼠插入到最左邊的 USB 連接埠。

1. 在電腦開機自我測試 (POST) 期間，按 F11 鍵進入開機功能表。

2. 在開機功能表中選擇光碟機。

3. 畫面顯示 Press any key to boot from CD or DVD... 訊息時按任意鍵。

4. 依照畫面指示，安裝 Windows® 7/8.1/10。

安裝驅動程式

1. 啟動電腦進入 Windows ^® 7/8.1/10。

2. 將 MSI ^® 驅動程式光碟置入光碟機。

3. 安裝程式會自動出現，然後尋找並列出所有必要的驅動程式。

4. 按一下安裝按鈕。

5. 接著會開始進行軟體安裝，完成會要求您重新啟動電腦。

6. 按一下確定按鈕完成。

7. 重新啟動電腦。

安裝公用程式

安裝公用程式前，務必完成驅動程式安裝。

1. 將 MSI ^® 驅動程式光碟置入到光碟機。
2. 安裝程式會自動出現。
3. 按一下公用程式標籤。

4. 選擇您要安裝的公用程式。

5. 按一下安裝按鈕。

6. 接著會開始進行公用程式安裝，完成會要求您重新啟動電腦。

7. 按一下確定按鈕完成。

8. 重新啟動電腦。

本表格依据 SJ/T 11364 的规定编制。

0: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求，但所有部件都符合欧盟RoHS要 求。

* 印刷电路板组件: 包括印刷电路板及其构成的零部件。
**电池本体上如有环保使用期限标识，以本体标识为主。
■上述有毒有害物质或元素清单会依型号之部件差异而有所增减。
■ 產品部件本体上如有环保使用期限标识，以本体标识为主。
