РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B250M PROVH MSI

Благодарим Вас за покупку материнской платы MSI® B250M PRO-VH/ B250M PRO-VD. Данное руководство пользователя содержит информацию о схеме платы, компонентах материнской платы и настройке BIOS.

Содержание

Безопасное использование продукции....2

Технические характеристики....3

Задняя панель портов ввода/вывода 6

B250M PRO-VH 6

B250M PRO-VD 6

Таблица состояний индикатора порта LAN....6

Компоненты материнской платы....7

Процессорный сокет....8

Слоты DIMM 9

PCI_E1\~E3: Слоты расширения PCIe 9

SATA1\~6: Разъемы SATA 6 Гб/с....10

M2_1: Разъем M.2 (Ключ М)....10

ATX_PWR1, CPU_PWR1: Разъемы электропитания .....11

JCOM1: Разъем последовательного порта....11

JFP1, JFP2: Разъемы передней панели.....12

JUSB1\~2: Разъемы USB 2.0....12

JUSB3: Разъем USB 3.1 Gen1....13

JAUD1: Разъем аудио передней панели ..... 13

CPU_FAN1, SYS_FAN1: Разъемы вентиляторов .....14

JCI1: Разъем датчика открытия корпуса....15

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)......15

EZ Debug LED: Индикаторы отладки....15

Настройка BIOS 16

Вход в настройки BIOS....16

Сбopc BIOS....17

Обновление BIOS ....17

Описание программного обеспечения....18

Установка Windows® 7/8.1/10....18

Установка драйверов....18

Установка утилит....18

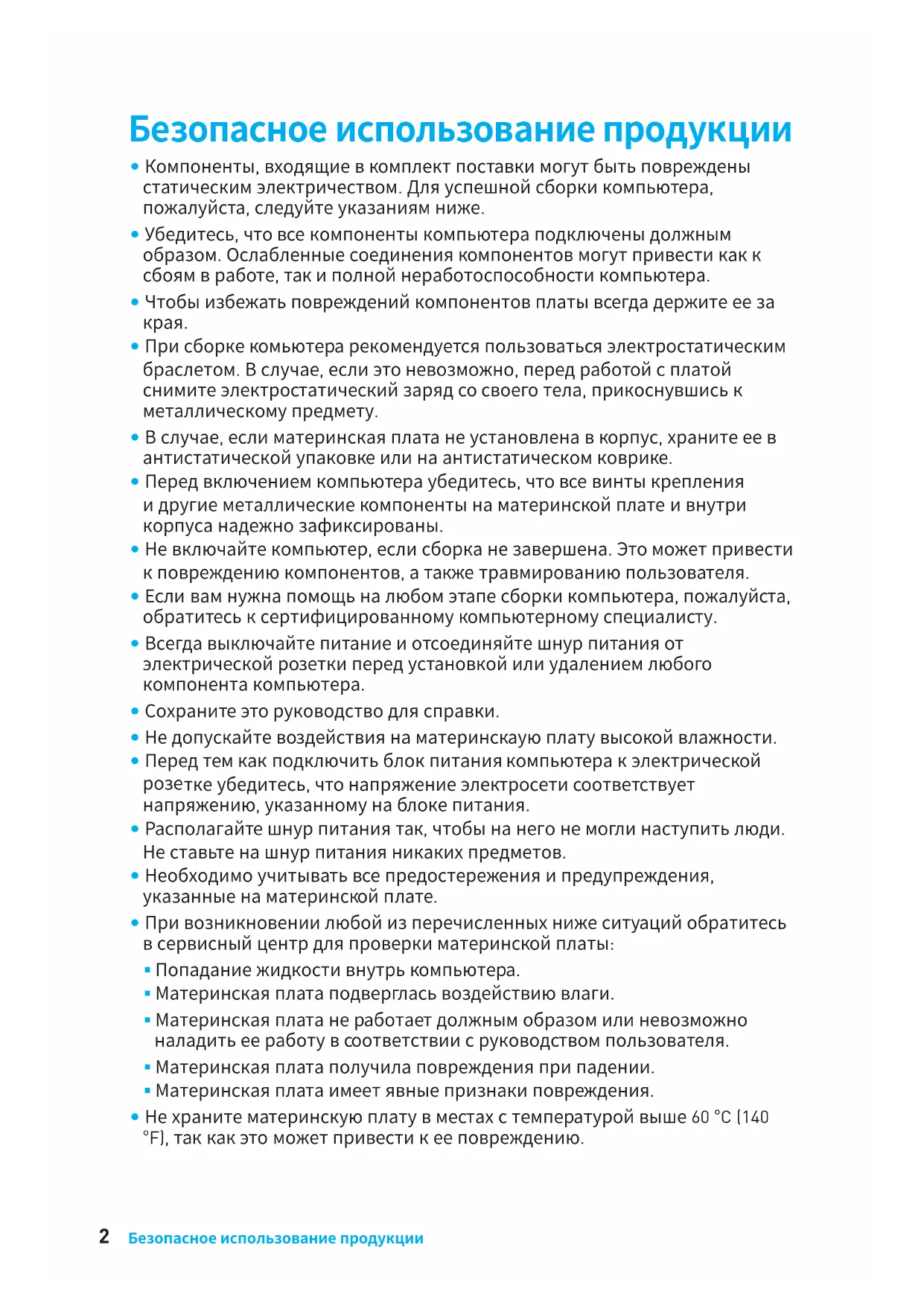

Безопасное использование продукции

• Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже.
• Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера.
• Чтобы избежать повреждений компонентов платы всегда держите ее за края.
• При сборке компьютера рекомендуется пользоваться электростатическим браслетом. В случае, если это невозможно, перед работой с платой снимите электростатический заряд со своего тела, прикоснувшись к металлическому предмету.
• В случае, если материнская плата не установлена в корпус, храните ее в антистатической упаковке или на антистатическом коврике.
• Перед включением компьютера убедитесь, что все винты крепления и другие металлические компоненты на материнской плате и внутри корпуса надежно зафиксированы.
• Не включайте компьютер, если сборка не завершена. Это может привести к повреждению компонентов, а также травмированию пользователя.
• Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста, обратитесь к сертифицированному компьютерному специалисту.
• Всегда выключайте питание и отсоединяйте шнур питания от электрической розетки перед установкой или удалением любого компонента компьютера.
• Сохраните это руководство для справки.
• Не допускайте воздействия на материнскаую плату высокой влажности.
• Перед тем как подключить блок питания компьютера к электрической розетке убедитесь, что напряжение электросети соответствует напряжению, указанному на блоке питания.
• Располагайте шнур питания так, чтобы на него не могли наступить люди. Не ставьте на шнур питания никаких предметов.
• Необходимо учитывать все предостережения и предупреждения, указанные на материнской плате.
• При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки материнской платы:
• Попадание жидкости внутрь компьютера.
• Материнская плата подверглась воздействию влаги.
• Материнская плата не работает должным образом или невозможно наладить ее работу в соответствии с руководством пользователя.
• Материнская плата получила повреждения при падении.
• Материнская плата имеет явные признаки повреждения.
• Не храните материнскую плату в местах с температурой выше 60 °C (140 °F), так как это может привести к ее повреждению.

Технические характеристики

Процессор	Поддержка процессоров Intel® CoreTM i3/i5/i7, Intel® Pentium® и Celeron® 6-го/ 7-го поколения для сокета LGA1151
Чипсет Intel	® B250
Память	2x DDR4 слота памяти с поддержкой до 32ГБПроцессоры 7-ого поколения поддерживают DDR4 2400/ 2133 МГц*Процессоры 6-ого поколения поддерживают DDR4 2133 МГц*Двухканальная архитектура памятиПоддержка non-ECC, небуферизованной памятиПоддержка Extreme Memory Profile (XMP)** * Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти.** Модули памяти DDR4 будут работать на максимальной частоте 2400 МГц для процессоров 7-ого поколения и на 2133 МГц для процессоров 6-ого поколения в режиме XMP.
Слоты расширения	1x слот PCIe 3.0 x162x слота PCIe 3.0 x1
Встроенная графика	B250M PRO-VH1x порт VGA, с поддержкой максимального разрешения 2048x1536@50Гц, 2048x1280@60Гц, 1920x1200@60Гц1x порт HDMI поддержкой максимального разрешения 4096x2160@30Гц (процессоры 7-ого поколения), 4096x2160@24Гц (процессоры 6-ого поколения), 2560x1600@60ГцB250M PRO-VD1x порт VGA, с поддержкой максимального разрешения 2048x1536@50Гц, 2048x1280@60Гц, 1920x1200@60Гц1x порт DVI-D, с поддержкой максимального разрешения 1920x1200@60Гц

Продолжение на следующей странице

Продолжение с предыдущей страницы

Подключение накопителей	Чипсет Intel® B2506x портов SATA 6Гб/с1x разъем M.2 (Ключ M)*Поддержка PCIe 3.0 x4 и SATA 6Гб/сПоддержка накопителей 2242/ 2260/ 2280Поддержка Технологии Intel® OptaneTMПоддержка PCIe 3.0 x4 NVMe U.2 SSD с адаптером Turbo U.2*** Порт SATA2 будет недоступен при установке модуля M.2 SATA SSD в разъеме M.2.** Turbo U.2 адаптер не входит в комплект поставки и приобретается отдельно.
USB	Контроллер Intel®2506x портов USB 3.1 Gen1 (SuperSpeed USB) (4 порта на задней панели, 2 порта доступны через внутренние USB разъемы)6x портов USB 2.0 (High-speed USB) (2 порта на задней панели, 4 порта доступны через внутренние USB разъемы)
Аудио	RealteALC887 Codec7.1-канальный High Definition Audio
LAN	1x Гигабитный сетевой контроллер Realtek® RTL8111H
Разъемы задней панели	1x комбинированный порт PS/2 клавиатуры/ мыши2x порта USB 2.01x порт HD®(для B250M PRO-VH)1x порт DVI-D (для B250M PRO-VD)1x порт VGA1x порт LAN (RJ45)4x порта USB 3.1 Gen13x аудиоразъема

Продолжение на следующей странице

Продолжение с предыдущей страницы

Разъемы на плате	1x 24-контактный разъем питания ATX1x 8-контактный разъем питания ATX 12B6x разъемов SATA 6 Гб/с2x разъема USB 2.0 (Поддержка 4-х дополнительных портов USB 2.0)1x разъем USB 3.1 Gen1 (Поддержка 2-х дополнительных портов USB 3.1 Gen1)1x 4-контактный разъем вентилятора процессора1x 4-контактный разъем вентилятора системы1x аудиоразъем передней панели2x разъема передней панели1x разъем датчика открытия корпуса1x разъем последовательного порта1x джампер очистки данных CMOS
Контроллер ввода-вывода	NUVOTON 5565
Аппаратный мониторинг	Определение температуры процессора/системыОпределение скорости вентиляторов процессора/системыУправление скоростью вентиляторов процессора/системы
Форм-фактор	Micro-ATX Форм-фактор8.9 x 7.3 дюйма (22.6 x 18.5 см)
Параметры BIOS	1x 64 Мб флэшUEFI AMI BIOSACPI 5.0, PnP 1.0a, SM BIOS 2.8Мультиязычный интерфейс
Программное обеспечение	ДрайверыCOMMAND CENTERLIVE UPDATE 6FAST BOOTSUPER CHARGERMYSTIC LIGHTRAMDISKX-BOOSTMSI SMART TOOLNETWORK GENIECPU-Z MSI GAMINGIntExtreme Tuning UtilityNortom Internet Security SolutionGoogle Chrom Google Toolbar, Google Drive

Задняя панель портов ввода/ вывода

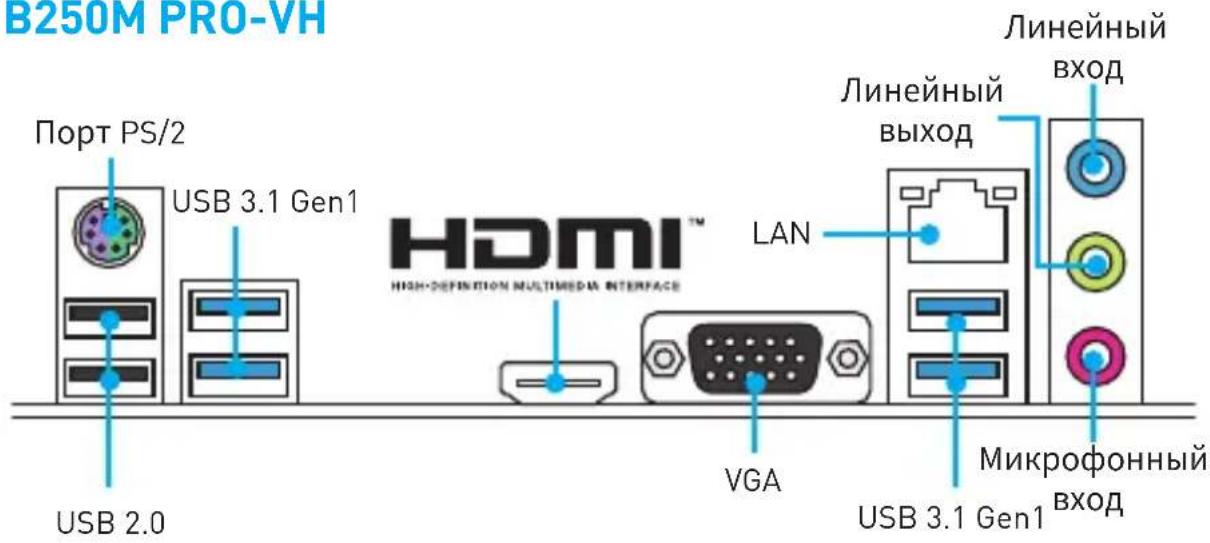

B250M PRO-VH

B250M PRO-VH Порт PS/2 USB 3.1 Gen1 USB 2.0 HDMI™ HIGH-DEFINED MULTIMEDIA INTERFACE LAN VGA USB 3.1 Gen1 Линейный ВЫХОД Микрофонный ВХОД Линейный

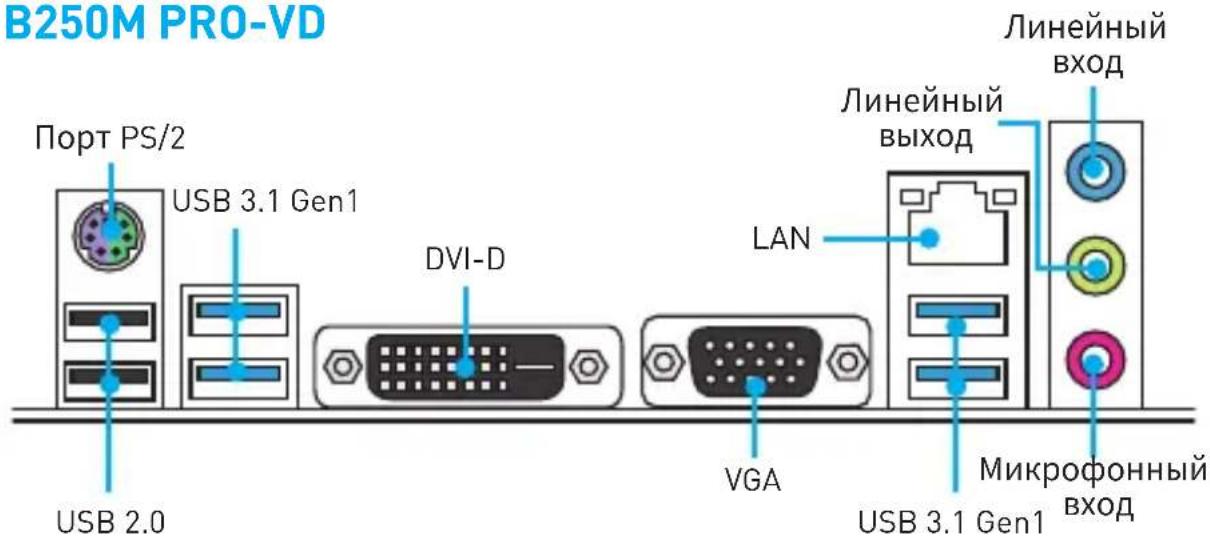

B250M PRO-VD

B250M PRO-VD Порт PS/2 USB 3.1 Gen1 DVI-D USB 2.0 LAN VGA USB 3.1 Gen1 Линейный ВХОД Линейный ВЫХОД Микрофонный ВХОД

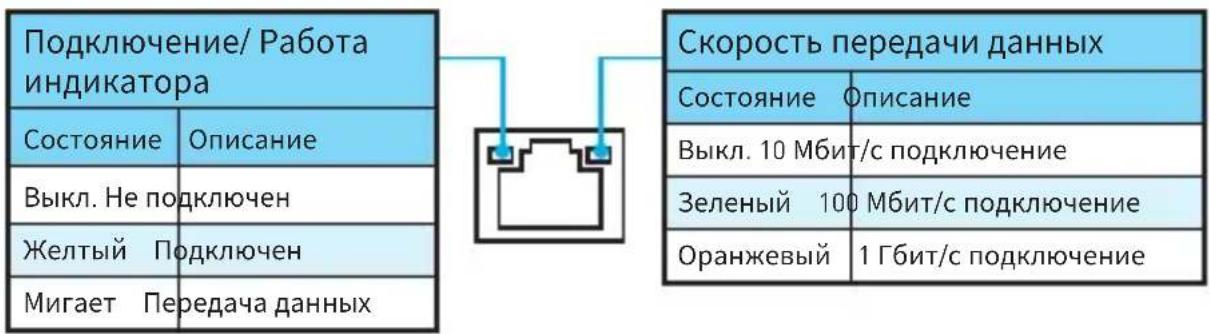

Таблица состояний индикатора порта LAN

Подключение/ Работа индикатора Состояние Описание Выкл. Не подключен Желтый Подключен Мигает Передача данных Скорость передачи данных Состояние Описание Выкл. 10 Мбит/с подключение Зеленый 100 Мбит/с подключение Оранжевый 1 Гбит/с подключение

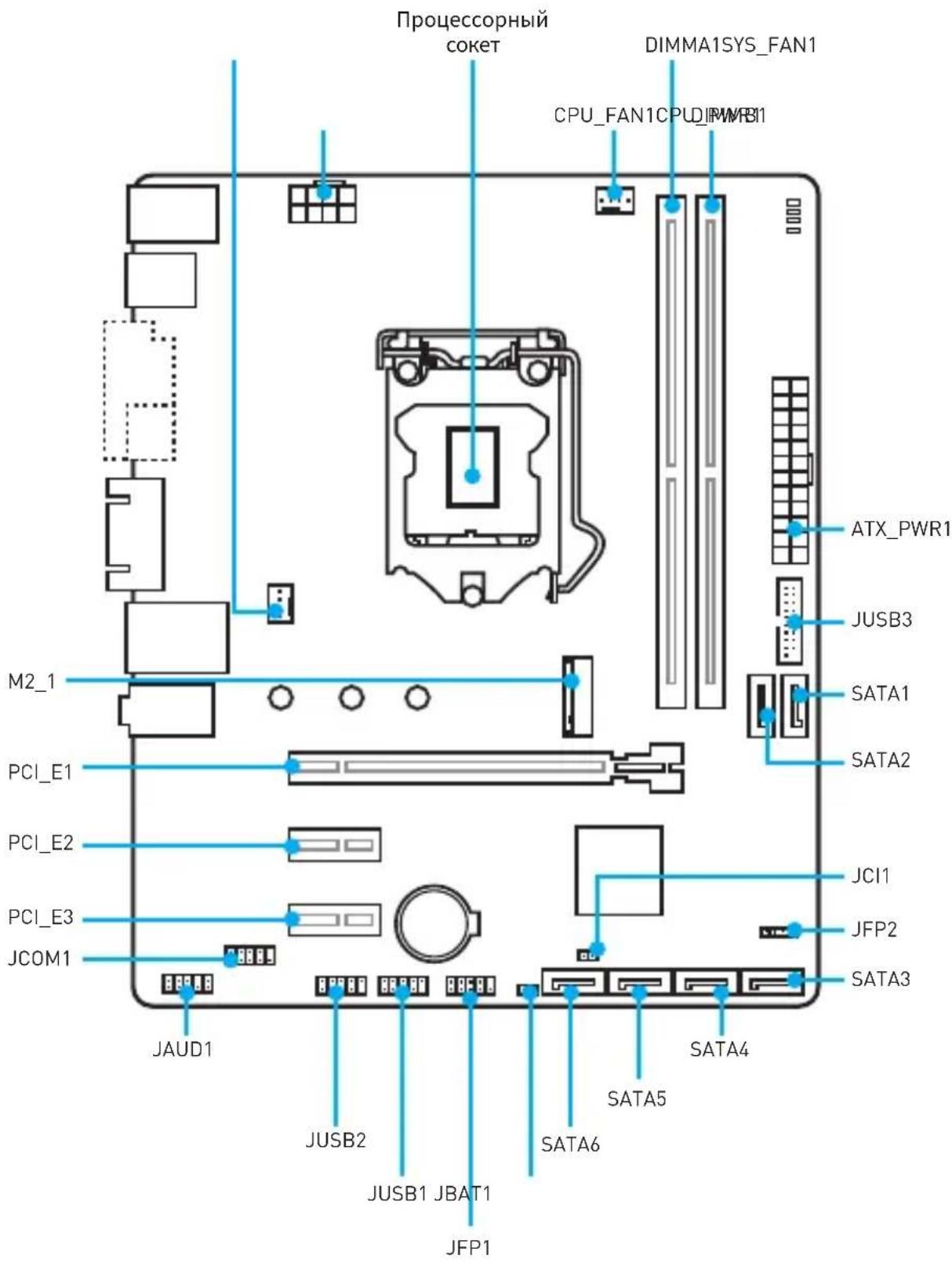

Компоненты материнской платы

Процессорный сокет DIMMA1SYS_FAN1 CPU_FAN1CPU_PWRB1 ATX_PWR1 JUSB3 M2_1 SATA1 PCI_E1 SATA2 PCI_E2 JCI1 PCI_E3 JFP2 JCOM1 JAUD1 JUSB2 JUSB1 JBAT1 JFP1 SATA4 SATA5 SATA6

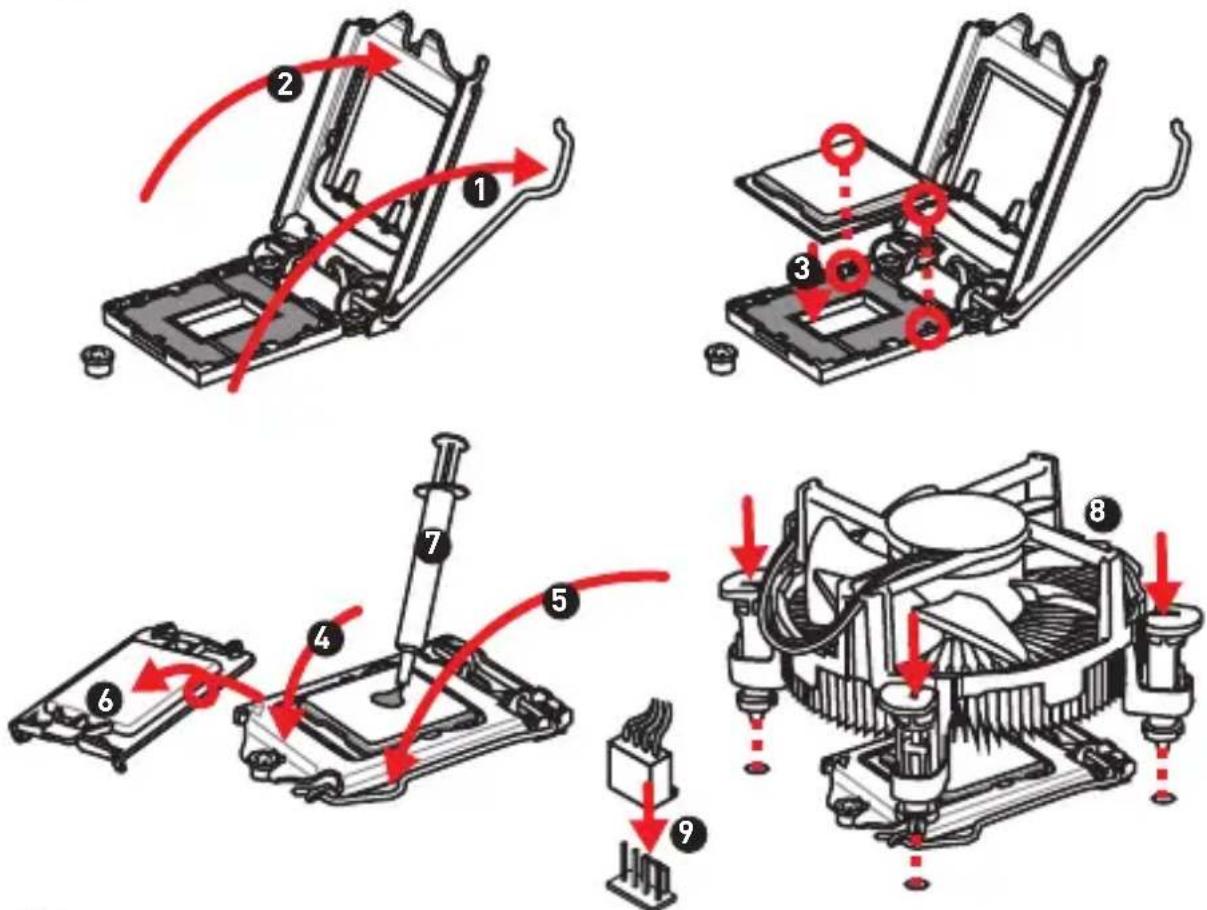

Процессорный сокет

Пожалуйста, установите процессор в процессорный сокет, как показано ниже.

Перед установкой или заменой процессора, необходимо отключить кабель питания.

Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI будет рассматривать только, при наличии защитной крышки на процессорном сокете.

При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предупреждает перегрев и обеспечивает стабильную работу системы.

Перед включением системы проверьте герметичность соединения между процессором и радиатором.

Перегрев может привести к серьезному повреждению процессора и материнской платы. Всегда проверяйте работоспособность вентилятора для защиты процессора от перегрева. При установке кулера нанесите ровный слой термопасты (или термоленту) на крышку установленного процессора для улучшения теплопередачи.

Если процессор не установлен, всегда защищайте контакты процессорного сокета пластиковой крышкой.

Если вы приобрели отдельно процессор и процессорный кулер, подробное описание установки см. в документации в данному кулеру.

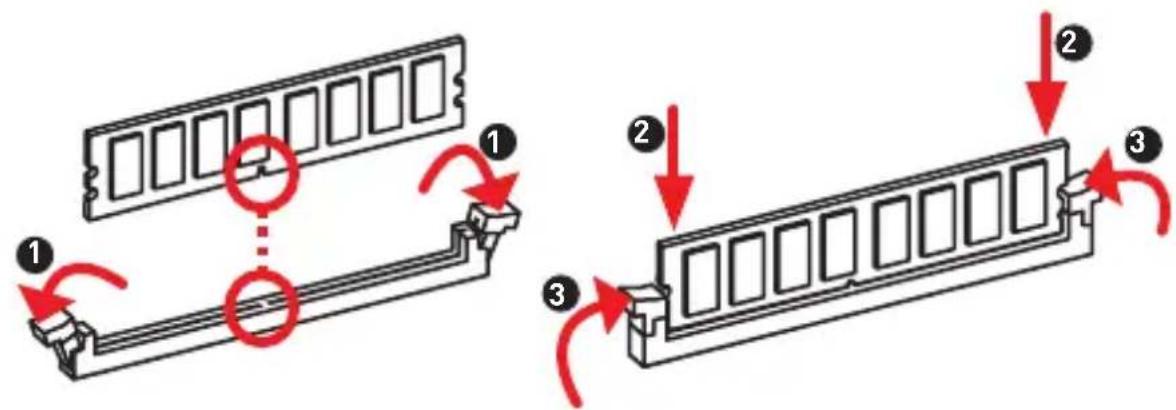

Слоты DIMM

Пожалуйста, установите модуль памяти в слот DIMM, как показано ниже.

В связи со спецификой использования ресурсов чипсета, доступный объем памяти будет немного меньше, чем объем установленный.

Пожалуйста, обратите внимание на то, что максимальная емкость адресуемой памяти для 32-бит OC Windows, составляет не более 4 ГБ. Если вы хотите использовать более 4ГБ оперативной памяти на материнской плате, рекомендуется устанавливать 64-бит OC Windows.

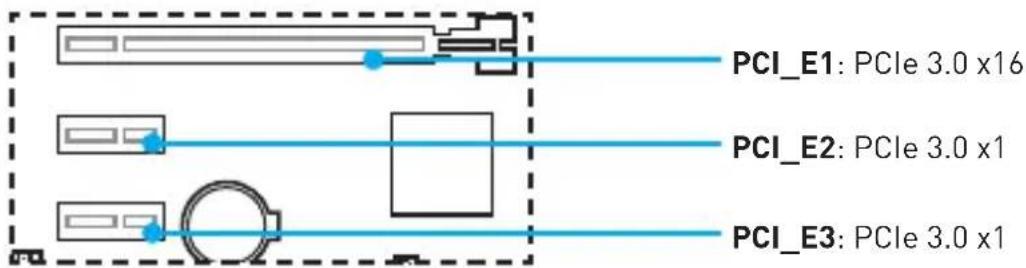

PCI\_E1\~E3: Слоты расширения PCIe

PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 3.0 x1

Внимание!

Перед установкой или извлечением плат расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты.

При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота.

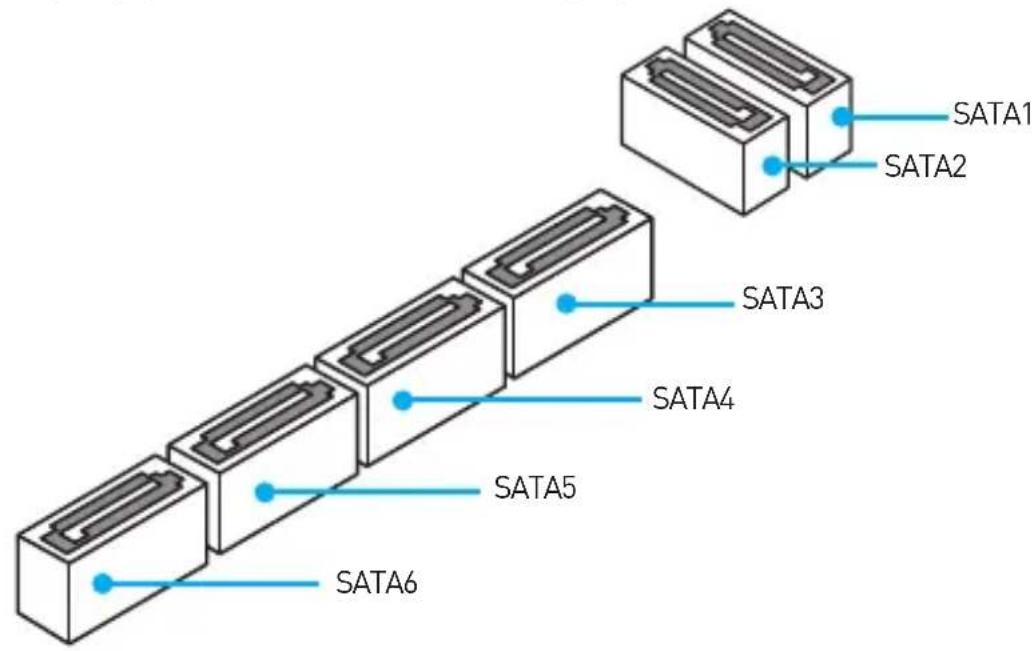

SATA1\~6: Разъемы SATA 6 Гб/с

Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому порту можно подключить одно устройство SATA.

SATA1 SATA2 SATA3 SATA4 SATA5 SATA6

Внимание!

Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче.

Кабель SATA оснащен одинаковыми коннекторами с обеих сторон. Однако, для экономии занимаемого пространства к материнской плате рекомендуется подключать плоский разъем.

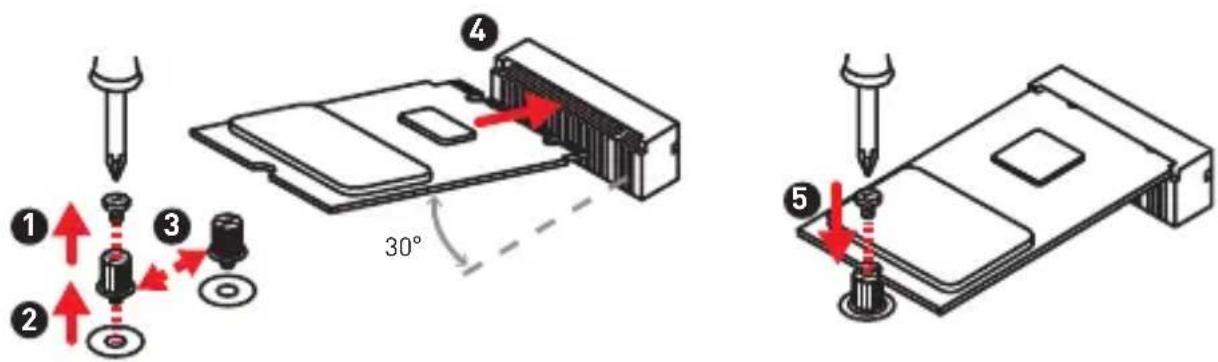

M2\_1: Разъем M.2 (Ключ М)

Пожалуйста, установите твердотельный накопитель (SSD) М.2 в слот М.2, как показано ниже.

Intel® RST поддерживает только PCIe M.2 SSD с UEFI ROM и не поддерживает устройства с Legacy ROM.

ATX\_PWR1, CPU\_PWR1: Разъемы электропитания

Данные разъемы предназначены для подключения коннекторов питания АТХ.

12 ATX_PWR1	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

CPU_PWR1	1 Ground 5 +12V
	2 Ground 6 +12V
	3 Ground 7 +12V
	4 Ground 8 +12V

Внимание!

Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания АТХ.

JCOM1: Разъем последовательного порта

Данный разъем позволяет подключить последовательный порт, размещенный на внешнем брекете.

	1	DCD	2	SIN
	3	SOUT	4	DTR
	5	Ground	6	DSR
	7	RTS	8	CTS
	9	RI	10	No Pin

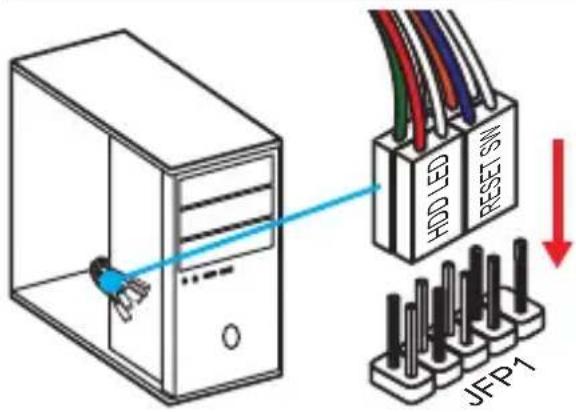

JFP1, JFP2: Разъемы передней панели

Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели.

JFP1 2 10	1 H	DD LED + 2 Power LED	+
	3	HDD LED -	4	Power LED -
	5	Reset Switch 6	Power Switch
	7	Reset Switch 8	Power Switch
	9	Reserved	10	No Pin

JUSB1\~2: Разъемы USB 2.0

Данные разъемы предназначены для подключения портов USB 2.0 на передней панели.

	1 VCC 2 VCC
	3 USB0- 4 USB1-
	5 USB0+ 6 USB1+
	7 Ground 8 Ground
	9 No Pin 10 NC

JUSB3: Разъем USB 3.1 Gen1

Данный разъем предназначен для подключения портов USB 3.1 Gen1 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты питания и земли.

Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI® SUPER CHARGER.

JAUD1: Разъем аудио передней панели

Данный разъем предназначен для подключения аудиоразъемов передней панели.

CPU\_FAN1, SYS\_FAN1: Разъемы вентиляторов

Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным током, осуществляется через соответствующие разъемы путем изменения величины напряжения. Поэтому, при подключении 3-х контактного (Non-PWM) вентилятора к разъему для вентилятора PWM, скорость вентилятора всегда будет максимальной. Работа такого вентилятора может оказаться достаточно шумной.

Разъем вентилятора с PWM управлением по умолчанию

1 CPU_FAN1
1 G	Ground 2 +12V
3 S	Sense 4		Speed Control Signal

Разъем вентилятора с управлением постоянным током по умолчанию

1 SYS_FAN1
1 Ground 2		Voltage Control
3 Sense 4 NC

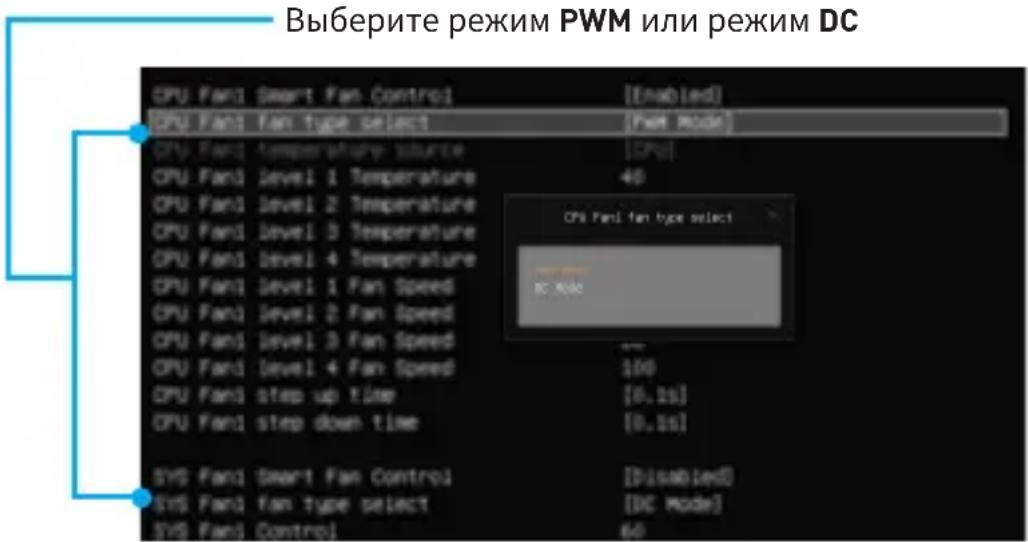

Переключение режимов работы и скорости вращения вентилятора

В меню BIOS > Advanced > Hardware Monitor вы можете выбрать режим работы вентилятора: PWM или DC, а также настроить его скорость вращения.

Выберите режим PWM или режим DC CPU Fan1 Smart Fan Control [Enabled] CPU Fan1 Fan type select [Full Mode] CPU Fan1 temperature source [CPa] CPU Fan1 level 1 Temperature 40 CPU Fan1 level 2 Temperature CPU Fan1 level 3 Temperature CPU Fan1 level 4 Temperature CPU Fan1 level 1 Fan Speed CPU Fan1 level 2 Fan Speed CPU Fan1 level 3 Fan Speed CPU Fan1 level 4 Fan Speed CPU Fan1 step up time [0,1s] CPU Fan1 step down time [0,1s] SYS Fan1 Smart Fan Control [Disabled] SYS Fan1 fan type select [DC Mode] SYS Fan1 Control 60

В подменю Hardware Monitor вы можете настроить уровень температуры и соответствующую скорость вращения вентилятора.

Внимание!

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.

JCI1: Разъем датчика открытия корпуса

К этому разъему подключается кабель от датчика открытия корпуса.

Нормально (По умолчанию)

Разрешить запись по событию открытия корпуса

Использование датчика открытия корпуса

1. Подключите подключите датчик открытия корпуса к разъему JCI1.
2. Закройте крышку корпуса.
3. Войдите в BIOS > Security > Chassis Intrusion Configuration.
4. Установите Chassis Intrusion в Enabled.
5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем нажмите клавишу Enter, чтобы выбрать Yes.
6. При открытии корпуса на экране будет появляться предупреждающее сообщение каждый раз при включении компьютера.

Сброс сообщения об открытии корпуса

1. Войдите в BIOS > Security > Chassis Intrusion Configuration.
2. Выберите Chassis Intrusion, Reset.
3. Нажмите клавишу F10, чтобы сохранить изменения и выйти, а затем нажмите клавишу Enter, чтобы выбрать Yes.

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)

На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером.

Сохранение данных (По умолчанию)

Очистка данных/ Сброс BIOS

Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.
2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в течение 5-10 секунд.
3. Снимите джампер с контактов JBAT1.
4. Подключите шнур питания и включите компьютер.

EZ Debug LED: Индикаторы отладки

Данные светодиоды показывают состояния основных компонентов в процессе загрузки. При возникновении ошибки, соответствующий светодиод продолжает гореть до устранения проблемы.

CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или повреждена.
VGA - ведиокарта не обнаружена или повреждена.
☐BOOT - устройство загрузки не обнаружено или повреждено.

Настройка BIOS

Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой.

Внимание!

С целью улучшения производительности, меню BIOS постоянно обновляется. В связи с этим данное описание может немного отличаться от последней версии BIOS и может использоваться в качестве справки. Для описания какого либо пункта меню настроек BIOS, вы можете обратиться к информационной панели HELP.

Изображения в этой главе приведены исключительно в справочных целях и могут отличаться от фактических.

Вход в настройки BIOS

Ниже представлены способы входа в настройки BIOS.

• Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки.

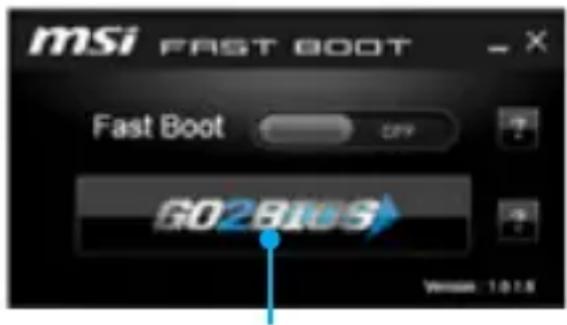

• При помощи приложения MSI FAST BOOT. Нажмите на кнопку G02BIOS и выберите OK. Система перезагрузится и автоматически войдет в настройки BIOS.

msi FAST BOOT Fast Boot OFF GO2BIOS Version: 1016

Нажмите на кнопку G02BIOS

Функциональные клавиши

Клавиша Функция Клавиша Функция
F1 Общая справка F4			Вход в меню технических параметров процессора
F5	Вход в менюMemory-Z	F6	Загрузить оптимизированные настройки по умолчанию
F10	Сохранение изменений и перезагрузка*	F12	Сделать скриншот и сохранить его на USB флэш-диск (только FAT / FAT32 формат).

* При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор.

Сборс BIOS

В некоторых ситуациях необходимо выполнить восстановление настройек BIOS до значений по умолчанию. Существует несколько способов сброса настроек:

• Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных значений по умолчанию.
• Замкните джампер Clear CMOS на материнской плате.

Внимание!

Для получения дополнительной информации о сбросе настроек BIOS, обратитесь к разделу Джампер очистки данных CMOS.

Обновление BIOS

Обновление BIOS при помощи M-FLASH

Подготовительные операции:

Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS в флэш-диске USB.

Обновление BIOS:

1. Вставьте флэш-диск USB, содержащий файл обновления в компьютер.
2. Перезагрузите систему, и нажмите клавишу Del для входа в настройки BIOS во время процедуры POST.
3. Войдите в BIOS > M-FLASH > Select one file to update BIOS, и выберите файл BIOS для выполнения обновления BIOS.
4. После завершения процесса обновления, система перезагрузится автоматически.

Обновление BIOS при помощи Live Update 6

Перед обновлением:

Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет.

Обновление BIOS:

1. Установите и запустите MSI LIVE UPDATE 6.
2. Выберите Manual scan.
3. Поставьте галочку в поле MB BIOS и нажмите на кнопку Scan.
4. Выберите MB BIOS и нажмите на значок, чтобы загрузить и установить последнюю версию файла BIOS.
5. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите кнопку Next и Start для запуска обновления BIOS.
6. По завершению процесса обновления, система перезагрузится автоматически.

Описание программного обеспечения

Установка Windows® 7/8.1/10

1. Включите компьютер.
2. Вставьте диск Windows ^® 7/8.1/10 в привод для оптических дисков.
   Примечание: Из-за ограничений, накладываемых установщиком Windows® 7, USB оптические приводы и флеш накопители не поддерживаются. Вы можете использовать MSI Smart Tool для установки Windows® 7.
3. Нажмите кнопку Restart на корпусе компьютера.
4. B Windows ^® 8.1/10, пропустите этот шаг. B Windows ^® 7, войдите в меню BIOS Advanced > Windows OS Configuration > Windows 7 Installation и установить пункт включен, сохраните изменения и перезагрузите.
   Примечание: При установке Windows® 7 рекоммендуется подключать USB клавиатуру/ USB мышь к портам USB, расположенным слева.
5. Нажмите клавишу F11 во время POST (Power-On Self Test) компьютера, чтобы войти в меню загрузки.
6. Выберите оптический привод в меню загрузки.
7. Нажмите любую клавишу, когда на экране показывает сообщение Press any key to boot from CD or DVD...
8. Следуйте инструкциям на экране, чтобы установить Windows® 7/ 8.1/ 10.

Установка драйверов

1. Загрузите компьютер в Windows® 7/8.1/10.
2. Вставьте диск с драйверами MSI® Driver Disc в привод для оптических дисков.
3. Автоматически отобразится окно установщика, который найдет и перечислит все необходимые драйверы.
4. Нажмите кнопку Install.
5. Начнется установка драйверов. После ее завершения будет предложено перезапустить систему.
6. Нажмите кнопку OK для завершения.
7. Перезапустите компьютер.

Установка утилит

Перед установкой утилиты необходимо выполнить установку драйверов.

1. Вставьте диск с драйверами MSI® Driver Disc в привод для оптических дисков.
2. Автоматически отобразится окно установщика.
3. Нажмите вкладку Utilities.
4. Выберите необходимые для установки утилиты.
5. Нажмите кнопку Install.
6. Начнется установка программного обеспечения. После ее завершения будет предложено перезапустить систему.
7. Нажмите кнопку OK для завершения.
8. Перезапустите компьютер.

Компания MSI предпринимает активные действия по защите окружающей среды, поэтому напоминаем вам, что.... В соответствии с директивой Европейского Союза (EC) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема.

ESPAÑOL
