SA30 - 接收器 ARCAM - 免费用户手册

产品类型	立体声集成放大器接收器
品牌	Arcam
型号	SA30
尺寸 (宽 x 高 x 深)	433 x 100 x 373 毫米 (包括机脚、控制旋钮和音箱接线柱)
净重	10.7 公斤
毛重	13.8 公斤
电源	110-120 V 或 220-240 V, 50/60 Hz (在背面可选择)
最大功耗	800 W
待机功耗	< 0.5 W (低), 7 W (网络待机)
输出功率 (8 Ω, 20 Hz-20 kHz, 0.5% THD)	每声道 130 W
输出功率 (4 Ω, 1 kHz)	每声道 200 W
总谐波失真	0.002% (80% 功率, 8 Ω, 1 kHz)
数模转换器 (DAC)	ESS ES9038K2M (32位, 高达 192 kHz)
模拟输入	1个唱机 (MM/MC), 1个前置辅助 (3.5毫米), 3个线路 (CD, PVR, STB)
数字输入	2个同轴, 2个光纤
网络输入	以太网, WiFi, AirPlay 2, Chromecast 内置
HDMI输入	ARC/eARC
输出	音箱 (可双线分音), 前级输出 (RCA), 耳机 (3.5毫米)
房间校正	Dirac Live (附带USB麦克风, 应用程序支持PC/Mac)
支持的音频格式	PCM 2声道, MQA, FLAC, MP3, WAV, AIFF, ALAC, DSD (通过USB)
遥控器	背光通用遥控器, 可编程 (最多8台设备)
附带配件	电源线, 遥控器, 2节AAA电池, 手册, 2根WiFi天线, Dirac麦克风, USB线
保修	5年零件和人工 (播放器除外: 3年)
附加功能	处理器模式, 模拟直通模式, 可选数字滤波器, 自动待机

常见问题 - SA30 ARCAM

如何将音箱连接到Arcam SA30？

使用高质量的线缆。对于简单接线，将放大器的正极（红色）连接到音箱的正极，负极（黑色）连接到负极。确保裸露的线芯不互相接触。如果您的音箱支持双线分音，请拆下金属跳线，并将放大器连接到HF（高频）接线柱。

如何在SA30上配置Dirac Live？

从live.dirac.com下载适用于PC/Mac的Dirac Live for Arcam应用程序。将附带的USB麦克风连接到电脑，将其放置在听音位置的耳朵高度，然后按照应用程序的指示操作。校准完成后，通过前面板的DIRAC按钮或音频菜单激活Dirac曲线。

如何将SA30连接到我的Wi-Fi网络？

安装附带的WiFi天线到背面。如果使用AirPlay，打开Apple设备的Wi-Fi设置，在'设置新的AirPlay音箱'中选择'SA30-xxxxx'。对于Chromecast，在手机上安装Google Home应用程序，然后添加SA30为新设备。

我可以用唱机连接SA30吗？

是的，SA30有专用的唱机输入，支持MM（动磁）和MC（动圈）唱头。在设置菜单（Phono Input）中选择唱头类型。将唱机的线缆连接到PHONO输入，并将地线连接到相应的接线柱。注意：切勿将线路电平音源接入此输入。

如何使用SA30的耳机？

将带有3.5毫米插头的耳机插入前面板的PHONES插孔。默认情况下，音箱和前级输出会被静音。要禁用此功能，请进入设置菜单 > Audio Settings > Phones Ovr 并设置为 Off。耳机输出始终处于活动状态，除非处于静音模式。

如何编程遥控器以控制其他设备？

按下设备按键（例如TV）并同时按住数字键'1'约3秒，直到指示灯常亮。输入您设备的3位代码（参见代码表）。如果设备关闭，再次按下设备按键确认。您也可以使用学习功能，将两个遥控器相对放置。

如何使用SA30的ARC/eARC输入？

将电视的HDMI ARC端口连接到SA30的ARC/eARC输入。确保电视和SA30兼容。在设置菜单中，将TV Audio设置为On，以便输入自动切换。电视（地面电视、应用程序）的声音将通过您的音箱输出。

什么是双功放模式，如何配置？

双功放分离高音和低音的放大。将SA30连接到音箱的HF接线柱，另一台放大器（例如Arcam PA240）连接到LF接线柱。使用SA30的前级输出为第二台放大器供电。务必移除音箱上的金属跳线，否则会损坏放大器。

如何在SA30上选择数字滤波器？

进入设置菜单 > Audio Settings > Filter。您可以从多个选项中选择：Apodisation（默认，良好折衷）、砖墙（线性相位）、慢速/快速滚降线性或最小相位。选择会影响前振铃、相位和频率响应。根据您的听音偏好尝试。

如果放大器突然关机怎么办？

SA30可能进入保护模式。检查前面板指示灯：快速白闪表示过热（让其冷却），快速红闪表示音箱短路（检查线缆），快速橙闪表示直流偏移。排除故障后，关闭并重新打开设备。

用户手册 SA30 ARCAM

…购买 Arcam SA30 集成放大器。

Arcam 生产优质专业音频产品已有四十多年的历史，新款 SA30 集成放大器是屡获殊荣的高保真广泛产品系列中的最新一景。Arcam 是英国最受推崇的音频设备企业之一，HDA 系列的设计反映了其所有的设计经验，这保成了 Arcam 具有最佳性能的立体声放大器产品系列，这些放大器经过精心设计和制造，可以给您带来多年的听党享受。

本手册是 SA30 放大器的安装和使用指南，包含有这些放大器的更先进功能的相关信息。请参考下一页显示的目录列表转到您想要了解的章节。

我们希望该产品能够给您带来多年的无故障操作体验。如果您的产品发生任何故障（这种情况很罕见），或者您只是想要了解有关 Arcam 产品的更多信息。我们的经销商网络将很乐意为您效劳。您也可以通过 Arcam 网站 www.arcam.co.uk 了解更多信息。

SA30 研发团队

目录

欢迎

概述

商标权声明

前面板连接和控制

后面板连接和控制

连接扬声器

操作

数字音频输入 CN-10

模拟音频输入 CN-10

唱机输入 CN-10

网络音频输入 CN-10

ARC/eARC 输入 CN-11

聆听

处理器模式 CN-11

前置放大器输出 CN-11

模拟直通 CN-11

连接到网络

家庭自动化控制 CN-12

AirPlay 设置 CN-12

Chromecast built-in 设置 CN-12

CN-2

CN-4

CN-5

CN-6

CN-7

CN-8

CN-10

CN-11

CN-12

Arcam 专用 Dirac Live CN-13

遥控器

设置菜单

系统设置 CN-18

系统信息 CN-18

网络设置 CN-19

SA30 数字滤波器

自定义遥控器

代码学习 CN-20

删除学习到的数据 CN-20

读取存储的代码 CN-20

锁定/解锁特定的设备模式 CN-21

遥控其他设备的音量 CN-21

命令含义 CN-21

设备代码 CN-21

故障排除

SA30 规格

全球联保

CN-14

CN-18

CN-19

CN-20

CN-22

CN-23

CN-24

概述

Arcam SA30 放大器

Arcam 5A30 集成放大器提供了同类产品中处于领先地位的卓越音质，能够将传统高保真组合音响和现有各种网络流媒体服务的音乐完美再现。

SA30 还包含强大的 Dirac Live 房间校正功能，该功能在我们的 AVR 系列产品中应用后赢得外界高度评价。

该产品吸取了Aircam多年的放大器设计经验，采用最佳质量的元件和工程实践生产而成，能够可靠地为您服务，给您带来多年的音乐享受。

SA30 具有卓越的性能水平，能够将音乐表现得栩栩如生。

放置设备

□ 将放大器置于平坦结实的表面上，远离日光射或热源，并避免接触湿气。

- 请勿将SA30置于功率放大器或其他热源的顶部 - 除非提供良好的通风，否则请勿将放大器置于书柜或陈列柜等封闭空间。SA30在正常工作期间会发热。

□ 清勿将其他任何组件或物体置于放大器之上因为这可能会阻挡散热器周围的气流，使放大器变得过热。（基于放大器之上的设备也会变得过热。）

□ 确保不会阻挡前端面板显示屏右方的遥控接器，否则，可能会影响遥控器的信号接收。

请勿在本设备的之上放置录音机。录音机对主电源产生的噪声非常敏感，如果录音机与主电源显得太近，会录下背景“哼声”。

□ 强电磁干扰会影响本设备的正常工作。如果生这种情况，只需简单地使用电源按钮重置本设备，或者将本设备移至另一位置。

电源

放大器由安装在导线上的模块化电源插头供电。请检查插附的插头是否与您的电源规格相符 — 如需新的电源导线，请联系您的 Arcam 经销商。

如果主电源的电压与电源插头上规定的电压不同，请立即联系您的Arcam经销商

将电源线的 IEC 插头一端推入放大器背面的插座，确保插入到位。将电源线的另一端插入主电源插座，必要时打开插座的电源。

连接线缆

建议使用针对特定应用设计的优质屏蔽线缆。其他线缆的电阻特征不同，会降低系统的性能（例如，请勿使用视频专用线缆来传输音频信号）。尽量使用短线缆，其长度只要够用即可。

在连接设备时，最好让主电源线尽量远离音频线。否则，音频信号中可能会出现令人讨厌的噪声。

商标权声明

	Apple、AirPlay 和 AirPlay 微标、iPod、iPhone 和 iPad 是 Apple Inc.在美国和其他国家的注册商标。Apo Store 是 Apple Inc 的服务标记AirPlay 2 可在安装了 iOS 11.4 或更高版本的 iPhone、iPad 和 iPod touch,安装了 OS X Mountain Lion 或更高版本的 MAC 电脑以及安装了 iTunes 10.7.2 或更高版本的 PC 上使用。
WiFi CERTIFIED	WiFi CERTIFIED 微标是 WiFi 联盟的认证标志。
	Google、Google、Play、Chromecast built in 和其他相关标志是 Google LLC 的商标。Google Assistant 服务需要互联网连接,但在某些国家无法使用而且无法支持某些语言。某些功能和服务的可用性和高性依赖设备、服务和网络,而且并非在所有区域都可以使用。要在您的家中控制特定设备,需采用兼容智能设备。可能需要订阅相关服务和应用程序。并且满足附加的条款、条件和/或收费要求。
MP3 MPEG	Layer-3 音频编码技术已获 Fraumover ICS 和 Thomson multimedia 的授权。

FLAC FLAC Decoder 版权所有 © 2000, 2001,2003, 2002, 2004, 2005, 2006, 2007,2008 Josh Coalson。在满足以下条件的前提下,允许从源代码和二进制文件的形式,在修改或不修改代码的情况下再分发及使用该软件:-再分发源代码时,必须保留上述版权声明、本条件列表和以下免责声明:-以二进制文件的形式再分发时,必须在再分发版的文档和/或其他材料中复制上述版权声明、本条件列表和以下免责声明:-在事先经得明确书面许可的情况下,不得使用Xiph.org基金会的名称或其贡献者的名称来推广或促销由该软件派生的产品。

FLAC cont.该软件由版权持有者和贡献者“按原样”提供,本公司声明不对该软件提供任何明示或暗示的担保,包括但不限于注销、特殊用途适用性的暗示性担保。无论在什么情况下,对于因从任何方式使用该软件而导致的任何直接、间接、意外、特殊、惩戒性或因果性的损失(包括但不限于采购替代货品或服务、功能失效、数据丢失、利润损失或者业务中断),本基金会或贡献者均不承担责任,不管责任推断如何、合同或严格责任中是否有规定、是否有民事侵权(包括原忽或其他原因),即便已被告知发生这种损失的可能性。

QQ音乐 QQ音乐是本音响的内容合作伙伴腾讯公司的商业标识或版权形象。

MQA	MQA和Sound Wave Device是MQA公司的注册商标©2016

MQA (Master Quality Authenticated)
MOA是屡获殊荣的英国技术，可提供原始主录音的声音。MOA主文件已完全认证，并且足够小以进行流传输或下载。
访问mqa.co.uk了解更多信息
SA30包含MQA技术，使您可以播放MQA音频文件和流，并提供原始主录音的声音。
MQA或MQA。表示产品正在解码和播放MOA流或文件，并表示出处以确保声音与源材料的声音相同。
MQA。表示它正在播放MQA Studio文件，该文件已被艺术家/制作人在工作中批准，或者已由版权所有者验证。

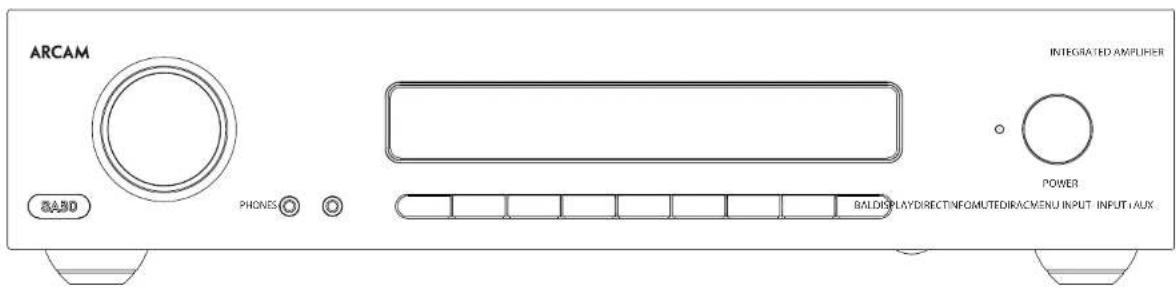

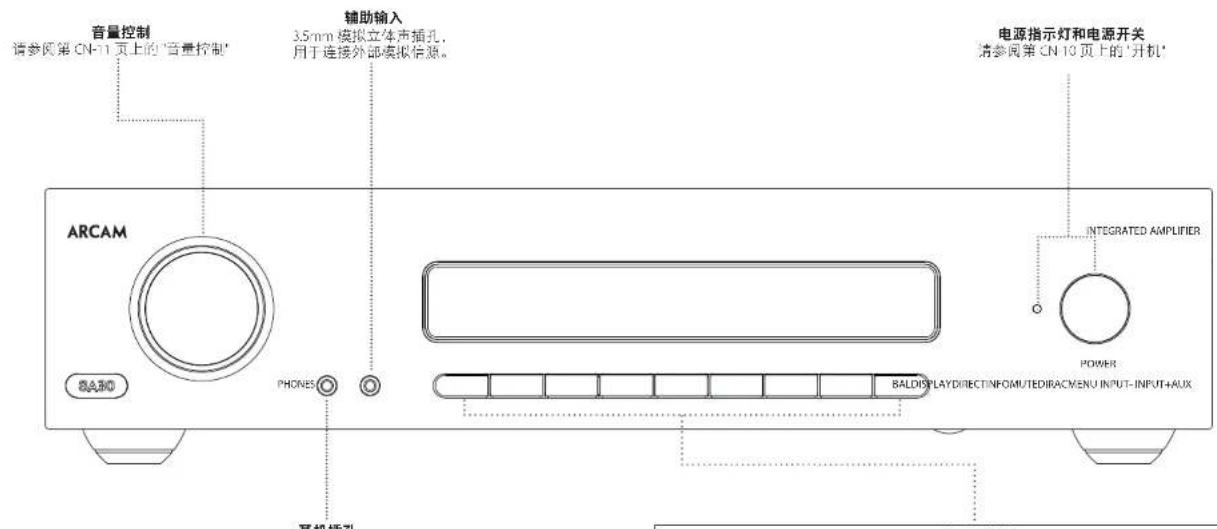

前面板连接和控制

3.5mm 立体声插孔，与耳机配套使用。请参阅第 CN-11 页上的“使用耳机聆听”

前面板按键
MENU	打开设置菜单。请参阅第CN-18页上的“设置菜单”。
INPUT-/INPUT+	选择信号输入接口。请参阅第CN-10页上的“选择音频源”。
DIRAC	选择Dirac房间均衡曲线。请参阅第CN-13页上的"Arcam"专用Dirac Live。
MUTE	将各种音频输出静音。请参阅第CN-11页上的“将输出设置为静音”。
INFO	使用NET和USB输入时,循环显示前面板显示屏下部所显示的信息。
DIRECT	启用或禁用模拟直通收听模式。请参阅第CN-11页上的“模拟直通”。
DISPLAY	调整显示屏亮度。请参阅第CN-10页上的“显示屏”。
BAL	调整输出的左/右平衡。请参阅第CN-18页上的“Balance-平衡”。

SA30设计为在正常使用中会温暖运行，但是长时间在高音量下使用会导致放大器外壳变得很烫手。

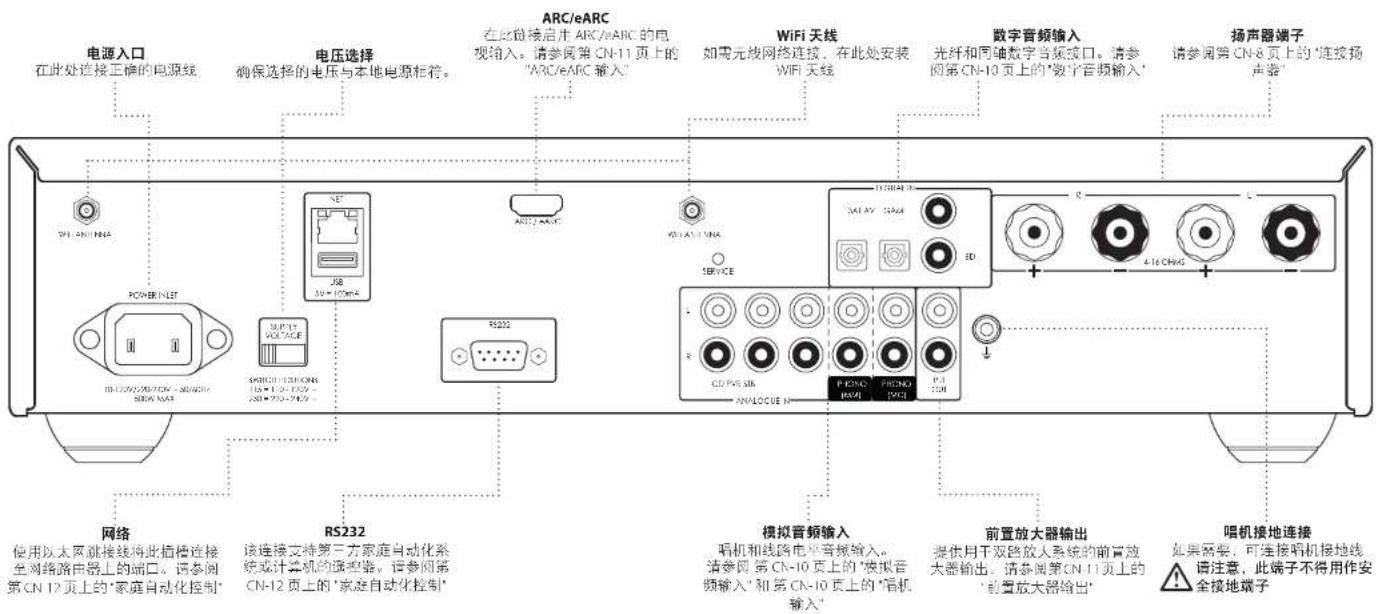

后面板连接和控制

USB Type A
此 USB 接口用于播放 U 盘中的音频文件。

在连接 SA30 放大器之前，请阅读 "放置设备"、"电源" 和第 CN-4 页上的 "连接线缆" 部分！

连接扬声器

可采用多种不同的方式将扬声器连接至 SA30 放大器。以下部分描述了，对于最常见的配置，如何连接扬声器和放大器。

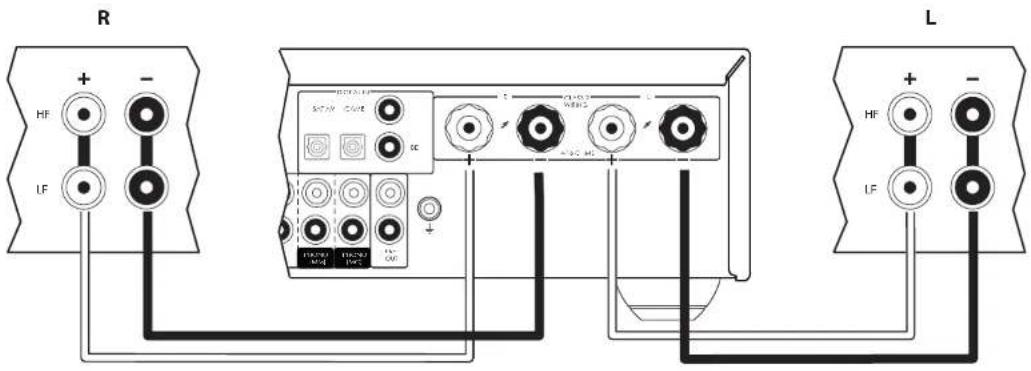

单线分音

如果每个扬声器都有多对连接端子，请使用扬声器上标有 'LF' 或 '低频' 的端子。

将放大器上的右侧扬声器连接的红色正端子（标有）R连接至您右侧扬声器的正端子。类似地，将放大器上的右侧扬声器连接的黑色负端子（标有R）连接至您右侧扬声器的负端子。对于左侧扬声器，重复此过程，连接时使用放大器上标有L和L'的端子。

警告：如果扬声器支持双线分音，则配有将低频(LF)端子连接至高频(HF)端子的导电金属条；在单线分音系统中，不得拆除该金属条。

不要在放大器打开的情况下，将扬声器连接至任何放大器。我们建议，在开始连接之前，将您放大器的电源完全断开。

□ 连接扬声器后，在首次打开您的放大器之前，请彻底检查所有连接。请确保没有裸露的导线或线缆相互接触，也没有裸露的导线或线缆触及放入岩底座（这可能会导致短路），而且连接的极性正确。一定要对放大器和扬声器的接线均进行检查。

1. 连接完毕后：打开放大器，选择源信号，然后将音量逐渐增大至所需的聆听音量大小。

□ 如果您不确定应如何连接您的系统，请联系您的Arcam经销商，他们将十分乐意为您提供帮助。

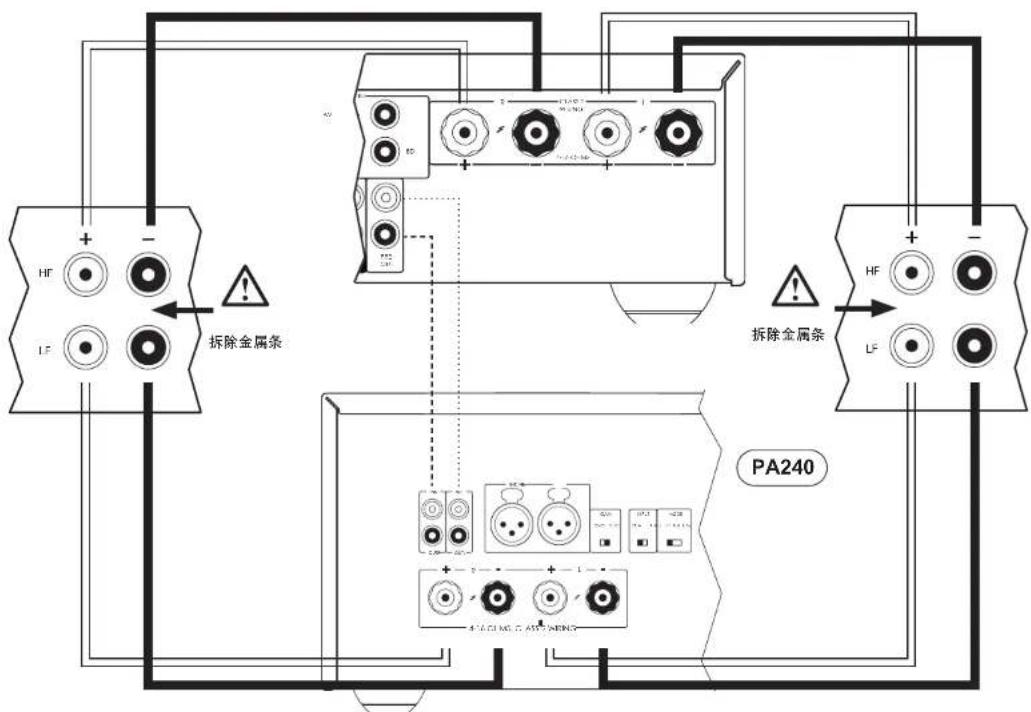

双路放大

双路放人是通过两个放大器分离低频和高频信号的放大。

双路放大每个通道需要使用两个放大器。通常，SA30用于驱动高频（高音）扬声器，而另一个放大器（如Arcam PA240）用于驱动较低频率（低音）

按照单级分音部分的描述将 SA30 连接至扬声器，但 SA30 应连接至标有 'HF' 或 '高频' 的扬声器端子。接下来，将 FA240 功率放大器连接至 'LF' 或 '低频' 端子，如图所示。另外还需要一对音频互连线缀，以便将 SA30 的前盲放大器输出连接至另一个放大器的功率放大器输入。

警告：必须拆除扬声器上将低频(LF)端子连接至高频(HF)端子的金属条。否则，会导致两个放大器均受到损坏，由此造成的设备损坏通常不在保修范围之内。

操作

开机

POWER 按钮用于打开和关闭设备。状态指示灯 LED 用于指示放大器的状态：如果设备已连接电源并开机，该指示灯会由红色变为橙色，然后变为白色。

设置菜单

可通过 SA30 设置菜单对放大器的某些功能进行定制。详情请参阅第 CN-18 页上的“设置菜单”。

自动待机

为了符合消费类产品的国际法规，如果长时间（默认为20分钟）未检测到用户操作和音频输入信号，则设备进入低功耗停模式。通过向任一方向转动前面板上的音量旋钮或按遥控器上的POWER键，本设备即可退出待机模式。

设备进入待机模式之前的等待时间可在设置菜单中进行调整。

注：如果待机超时时间设置为OFF则会禁用待机功能。

显示屏

按前面板或遥控器上的 DISPLAY调节前面板显示屏的亮度等级，亮度等级可设置为“FULL”、“DIM”或“OFF”。

如果 SA3C 阳电且显示屏亮度设置 OFF，则在设备再次加电时显示屏会瞬间恢复至全亮度，然后关闭。

选择音频源

要选择音频源，可使用前面板上的INPUTS/-按遥控器的相应按钮，包括：PHONO、AUX NET、USB、AV、SAT、PVR GAME或D CD STB。每种情况下，都会从有着对应名称的输入插孔选择源。

数字音频输入

SA3C 具有两个同轴和两个光纤数字输入，可连接到可用信源设备相应的数字音频输出。尽管输入已标明用于特定设备，但仍可用于连接具有同轴或光纤数字输出的任何设备。

BD	月干蓝光或 DVD 播放器的同轴数字输出
AV	月干一般音像设备(例如 VCR 或电视)的同轴数字输出。
SAT	月干卫星电视接收器或有线电视机顶盒的光纤数字输出
GAME	月干游戏控制台的光纤数字输出

警告：SA30 仅支持双通道 PCM 音频输入。请勿尝试发送任何类型的多通道音频，否则会导致放大器和音箱严重损坏

模拟音频输入

尽管输入已标明用于特定设备，但所有输入都拥有相同的特征，每一种输入都可用于任何线路电平产品。

AUX	前面板上的3.5mm模拟输入,用于与MPJ播放器等设备配套使用。
STB	用于机顶盒的模拟输出
PVR	用于个人视频录像机或类似设备的模拟输出
CD	用于CD播放机的模拟输出

唱机输入

SA30提供的前置放大器级，用于处理来自MM（动磁式）或MC（动线圈式）唱头的低电压输出。后面板上配有针对每个唱头类型的专用输入。要选择启用的类型，请见第CN19页上的"Phono Input 唱机输入"

PHONO输入规格请见第CN-23页上的"SA30规格"。

警告：切勿将标准线路电平信源接入至该输入。这将导致您的放大器和扬声器因为额外的增益而严重受损，由此造成的设备损坏不在保修范围之内。

警告：务必为您的唱头选用正确的输入。不同唱头类型有不同要求，如果使用错误的输入，有可能导致您的放大器和音箱因施加的增益过大而受损，由此造成的损坏不在保修范围之内。

USB

该输入用于播放U盘或类似设备中的音频文件。只需插入U盘并使用遥控器浏览。

网络音频输入

要使用SA30的网络音频功能，请参考第CN 17页上的“连接到网络”以使用AirPlay和Chromecast built-in，或利用Arcam Music Life应用程序播放NAS盘中的内容。

ARCAM

ARC/eARC 输入

将此接口连接到显示设备的 HDMI 视频输入。该接口兼容 HDMI 增强音频回传通道 (cARC) 和标准音频回传通道 (ARC)。如果您的电视机支持相应的标准，则可以使用 SA30 的 “ARC/cARC” 输入接口连接电视机的内部调谐器（例如 Freeview、FreeSat、DVB-T）。

看第CN-19页上的TVVolume-电视音量，第CN-19页上的TVPower电视电源and第CN-19页上的TVAudio电视音频有关ARC/cARC设置的更多信息。

聆听

音量控制

使用音量控制旋钮（或遥控器上的按钮）改变音量。顺时钟转动旋钮可增大音量，逆时针转动旋钮可降低音量。

使用耳机聆听

耳机插孔 (PHONES) 可支持阻抗额定值介于 16Ω 和 2kΩ 之间，配有 3.5mm 立体声插头的耳机。

当插入耳机时，前置放大器输出和音箱会被静音。可使用设置菜单中的Headphone Override

音箱和前置放大器输出进行配置，使其在有耳机连接时仍保持有效。如需更多信息，请参阅第 CN-18 页上的 "Phones Ovr - 耳机掩盖"

耳机输出始终处于活动状态，除非放大器已设置为静音。

将输出设置为静音

按前面板或遥控器上的 MUTE 按钮，可将 SA30 的输出设置为静音。如果将设备设置为静音，则前面板电源指示灯会变为橙色，显示屏会显示 Mute 而不是音量大小。

如需取消静音，请再按一次M8F8节音量（通过转动音量控制旋钮或按遥控器上的音量控制键）

调整平衡

通过平衡设置，可塔大一个通道（左或右）相对于另一通道的音量。改变平衡可能有助于还原非中心聆听位置的立体声声像。

按遥控器或前面板上的键或通过设置菜单，都可调整平衡。如需更多信息，请参阅第CN-8页上的"Balance"平衡。

处理器模式

处理器模式可以分配给大多数模拟输入。在该模式下，SA30会设置为固定电平。请参阅第CN18页上的“PM Input - 处理器模式输入”以了解在处理器模式下如何指定所使用的输入的详细信息。如需设置所需的固定音量大小，请参阅第CN18页上的“PM Volume - 处理器模式音量”。

前置放大器输出

如欲将 SA30 作为专用前置放大器或双路放大系统的一部分使用，可将 FREOUT 功率放大器的输入插孔相连接。

模拟直通

为使用 Dirac Live 房间校正功能，SA30 利用高质量模数转换器（ADC）将所有模拟输入转换成数字信号。信号经板载数字信号处理器（DSP）处理之后，再由高质量模数转换器（DAC）转换回模拟信号。

DIRECT 功能则绕过 ADC、DSF 和 DAC 部分，使模拟信号直接发送至前置放大器级，实现最纯粹的信号路径。

显示屏上的图标表明是否为当前输入启动了模拟直接通道。

模拟直通已启用。绕过 ADC、DSP 和 DAC。

注：模拟直通只能用于 CD、PVR、STB 和 PHONO 输入。

启用时，无法应用 DIRAC 房间校正功能。

连接到网络

为了使用 SA30 的 AirPlay 和 Chromecast built-in 功能，您需要通过无线或有线连接将其连接到自己的家庭网络。

以下几部分将详述如何联网。

注：设置无线连接之前，须将随附的无线天线安装到SA3C后部的天线接口。

注：使用有线连接时，无线连接会自动禁用

家庭自动化控制

当连接到网络时，可使用专用的家庭自动化软件远程控制和监控SA30。

也可通过RS232输入实现相同的控制功能。

可使用各种第三方系统对所有的娱乐设备进行精密控制。请联系经销商或安装人员以了解详细信息。可按需提供遥控协议的技术详细信息，请联系Arcam，电子邮箱：[e-mail].如需详细了解控制功能，请参考控制文档(www.arcam.co.uk)）以了解更多信息。

注：要将 SA30 连接到无线网络，请参照 AirPlay 设置或'Chromecast built-in 设置'的'无线连接'说明。

AirPlay 设置

无线连接

接通电源，将以太网线缆连接到SA30。

要在 SA30 上收听 AirPlay 上的音频，应确保将您的 Apple 设备与 SA30 连接同一网络中，并选择 SA30 作为 AirPlay 音频播放设备。

注：SA30 会出现在 AirPlay 音箱菜单中，名称为 SA30 xxxxx，其中 xxxxx 是设备有线 MAC 地址最后 6 位。

无线连接

确保将您的 Apple 设备连接到 SA30 所在的无线网络。

安装 Wi-Fi 天线并接通 SA30 电源

打开 Apple 设备上的 Wi-Fi 设置菜单，从 “Set up new AirPlay speaker” 菜单中选择 SA30。

按照屏幕提示进行操作。

要在 SA30 上收听 AirPlay 上的音频，应确保将您的 Apple 设备与 SA30 连接同一网络中，并选择 SA30 作为 AirPlay 音频播放设备。

注：SA30 会出现在 AirPlay 音箱设置菜单中，名称为 SA30-xxxxxx，其中 xxxxx 是设备有线 MAC 地址最后 6 位。

接通电源，将以太网线缆连接到SA30。选择N输入。

下载并打开Google Home应用程序。

程序应提示有待安装的设备。如果未出现提示，请点击“Add”，再点击“Setup a Device”。选择SA30，并按照屏幕上的说明进行操作。

如需使用 SA30 联听来自任意兼容应用程序的投射音频，应确保您的设备与 SA30 连接到同一网络中。点击应用程序中的 Chromecast built-in 图标，选择 SA30 作为播放设备。

注：SA30 会出现在 设置菜单中，名称为 SA30-xxxxx，其中 xxxxx 是设备有线 MAC 地址最后 6 位。

无线连接

安装WiFi天线并接通SA30的电源。

选择NBT入

下载并打开Google Home应用程序。

程序应提示有待安装的设备。如果未出现提示，请点击“Add”，再点击“Setup a Device”。选择SA3C，并按照屏幕上的说明进行操作。

如需使用 SA30 联听来自任意兼容应用程序的投射音频，应确保您的设备与 SA30 连接到同一网络中。点击应用程序中的 Chromecast built in 图标，选择 SA30 作为播放设备。

注：SA30 会出现在 设置菜单中，名称为

SA30-xxxxxx，其中xxxxx是设备有线MAC地址最后6位。

Dirac Live

您的 SA30 内置 Dinac Research 公司独家开发的音箱自动设置功能。该功能可使用基于 FC/Mac 电脑的应用程序，尝试为系统中的所有音箱完成基本的音箱设置。它还会计算室内均衡器油液值(Room EO)，以消除听音室中的共振频率造成的某些不利影响。

您的 SA30 脱州一郎校准麦克风，若将校准麦克风插入与 SA30 同属一个网络的 PC 或 Mac 电驱的 USB 接口，并按照 Dirac Live for Arcam PC/Mac 应用程序的指示摆放麦克风。Arcam 专用 Dirac Live 应用程序运行时，该麦克风会拾取音箱生成的特殊校准音调。然后，SA30 对信号进行分析，并通过滤波来控制并纠正室内的谐振频率。

在执行 Arcam 专用 Dirac Live 设置时，为使系统尽可能地准确，应遵守以下指导准则：

☐ 最大程度地降低听音室和周边房间中的背景音。

□ 关闭听音室的所有门窗。
□ 关闭所有风扇，包括空调系统。
1. 将麦克风安装在三脚架或类似装置上。

□ 将设置好的麦克风向上定位在正常听音位置大致与头部等高的位置。不必要将麦克风直接发出测试音调的音箱。（如果您能够将麦克风定位在平时听音时头部所在的确切位置，并且麦克风与所有音箱之间没有任何障碍物，那么，将可以获得更好的操作效果。）

启动后，通过 SA30 的每个通道播放校准音。每个音箱将循环发出校准音调多次，同时系统会计算出不同的参数。

注：默认情况下，室内均衡器将应用到所有信源输入。

您应该根据需要，在认为室内均衡器功能可为其带来好处的输入上启用此功能。为此，您可以在通过每个输入播放典型的信函媒体时凭借听来判断此

功能的作用。经计算后，可在设置菜单内或使用前面板或遥控器按钮来启用该功能。

尽管房间均衡有助于减少听音室中的声学问题，但是，尝试在房间中直接解决这些问题的做法要有效得多。总体上讲，正确地布置音箱、进行油壁隔音处理并使听音位置远离墙壁将会产生好得多的效果。但是，在家庭环境中可能很难做到这一切，因此，室内均衡器是遮而取其次的选项。

问题

自动音箱设置功能通常都非常精确，但偶尔会生成错误的结果。出现问题的原因可能是：

麦克风获取了外部声音或隆隆声/触动噪声：
□靠近聆听位置的坚硬表面（例如窗户或墙壁上存在声音反射：
房间中有很强的声音共振：
1. 扬声器与麦克风之间有障碍物（例如沙发）。如果在解决原因后仍然出现问题，或者您想要获得最精确的结果以实现最佳的环绕声性能，我们建议您手动测量音箱距离和音量。

下载 Arcam 专用 Dirac Live 应用程序

要下载Arcam专用Dirac Live PC/Mac应用程序和快速入门指南，请访问以下网址：

live.dirac.com

使用 Dirac

您最多可在 SA30 中存储三条 Dirac 均衡曲线。每个输入可以使用一条不同曲线，例如“电影”曲线用于 3D 输入，“音乐”曲线用于 CD 输入。
使用前面板上的 DIR或遥控器上的键 AUDIO 对每个输入进行设置。
也可使用音频设置菜单中的 Dirac 菜单，为每个输入设置曲线。请参阅第 CN-18 页上的 'Dirac Curve - Dirac 曲线'。
注：第一次运行 Dirac 时，曲线会应用到所有输入。之后不会自动应用曲线，需通过上述方法为相应输入选择所需的曲线。
使用 Direc 时，显示屏上出现图标。

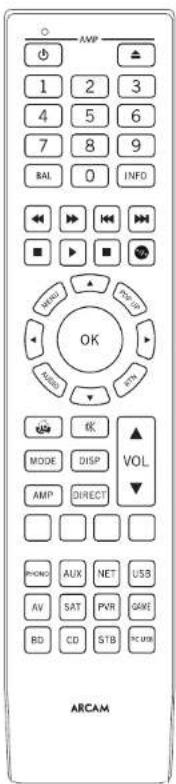

遥控器

本产品配有功能强大的“通用型”背光遥控器，最多能控制8台设备。该遥控器经过预先编程，可用于控制SA30、Arcam CD和蓝光播放机。

利用丰富的代码库，遥控器还可控制数千种第三方AV组件。详见本手册封底的代码列表

清洗确保附带的 7 节 AAA 电池已装入，然后再尝试使用遥控器。

1. 打开遥控器背面的电池室。为此，需按照电池枪盖卡扣上的箭头方向按下卡扣并取下电池封盖。

2. 根据电池舱中的指示插入两颗“AAA”电池。

3. 重新安装电池舱盖。为此，需将电池舱盖上的插栓插入电池舱容俱的对应孔洞。现在，向下按电池舱盖另一端（卡扣端），使电池舱盖与遥控器主体平齐，使卡扣扣紧并发出咔嚓声。

遥控器需要对准 SA30 的前面板，以确保能够可靠地进行操作。

有关电池的注意事项：

不当地使用电池可能会导致湿液和爆炸等危险。请勿混用新旧电池。

不要混用类型不同的电池——尽管它们看上去类似，但不同的电池可能具有不同的电压。

确保根据电池舱中指示的方向安装每颗电池的正（+）极和负（-）极。

如果有一个月或更长时间不使用遥控器，请取出电池。

请根据您所在国家/地区适用的政府或当地法规处置废旧电池。

有用信息

背光

每当按下一个按键时，背光将会点亮八秒。这方便您在光照不足的条件下使用遥控器。

LED闪烁

短暂的闪烁表示按键操作有效。

多次短暂闪烁传达了特定的信息（例如，正在检测设备代码）或者表示编程序列已开始或成功完成。

本手册使用符号“*”来表示(H)闪烁一次。

超时和未分配的键

起时—30秒后，遥控器将退出编程状态，并返回正常工作状态。

粘滞链超时—持续按住任意键30秒后，遥控器将停止发送红外传输命令以节省电池电量。在松开所有链之前，遥控器将保持关闭状态。

未分配的键 — 在特定的设备模式下，遥控器将忽略任何未分配的按键操作，并且不发射红外命令。

低电压指示灯

如果电池电量不足，每当按下某个按钮时，背光就会闪烁。

如果出现此情况，请尽早装入两颗全新的 AAA 碱性电池。

遥控器符合 FCC 规则的第 15 部分

本设备经测试，符合FCC规则第15部分B类数码设备的限制。规定这些限制是为了合理地防正在居民区产生有害干扰。本设备会产生、使用并可能发射无线时频，如果不按照说明书进行安装和使用，可能会给无线电通信造成有害干扰。但是，我们无法保证本设备在特定安装项目中不会产生干扰。如果本设备确实给无线电或电视接收造成有害干扰（可以通过关闭其打开本设备进行检测），则建议用户尝试使用下列一种或多种措施来解决干扰：

重新摆正或重新定位接收天线。

增大本设备与接收器之间的分隔距离。

将设备连接到电路中的插座内，该插座不是接收器所连接到的插座。

请咨询经销商或富有经验的无线电/电视技术人员以获得帮助。

设备模式/信源键

遥控器能控制接收器以及多种其他设备，因此很多按钮都有不止一种功能，具体取决于遥控器上所选的“设备模式”。

Device 键用于选择 SMO 上的信源 如果短暂按下某个键，会发送一条命令切换设备上的信源。同时，也可通过遥控器功能切换，以操作所选的信源设备。

A##	MM或MC唱机输入
PA#	辅助输入
M#	网络输入(例如网络收音机/NAS盘)
U##	外部USB设备(U盘等)
SV	音频/视频声音输入(配合电视机使用)
SAT	卫星输入
PCR	个人视频录像机(或数码视频录像机)输入
DME	游戏控制台输入
EC	蓝光或DVD播放机
EC	CD播放机输入
DM	机顶盒解码器输入
DM	ARC/AEC输入

选择每种设备模式会相应地改变许多遥控器按键控制信源设备的方式。例如：在CD模式下，按☑会播放上一个CD由日；但在AV模式下，按☑会发出电视“向下换台”命令。

遥控器会记住上一次选择的设备模式。因此，在按每个命令键之前（例如，如果您只是想要播放或跳过CD上的曲E），您不必要再次按设备模式键。

音量控制

默认情况下，无论遥控器当前设为哪种设备模式，遥控器的音量控制和语音按照始终控制接收器的音量。这称为音量“换位控制”。例如，如果您正在收听CD，可能希望使用处于CD设备模式的遥控器来控制CD播放机；您可直接使用遥控器上的音量控制按钮调谐接收器音量，无需事先按A帧遥控器设为AMP设备模式。音量找到可将遥控器上的CD设备模式“换位”或AMP设备模式。

如果需要，可针对任一设备模式单独禁用音量“换位控制”

自定义遥控器

遥控器提供代码学习功能，允许您将原配遥控器上的最多16项功能复制到遥控器键盘。有关此功能和其他自定义功能的详细信息，请见第CN-20页上的“自定义遥控器”

AMP 设备模式

AMP 设备模式按钮用于配置遥控器以控制接收器。按下此按钮不会影响接收器上当前选择的输入。遥控器的功能根据内部信源的变化而变化，下表对此进行了介绍。

	将电源切换为待机或打开。
0...9数字拼可用于直接输入数值。
BAI	调整音频输出的左右平衡,使用④和⑤导航按钮调整平衡方向。
NFO 使用NET和USB输入时,循环显示前面板显示屏下部所显示的信息。
MENU进入设置菜单。
AUDIO开启/关闭Dirac Live均衡器。
RTN退出当前设置菜单。
	切换输出整音。
VOL调整放大器音量。
DISP切换前面板显示屏的亮度选项。
AMP将遥控器重置为AMP模式。
DIRECI开启/关闭立体声直入模式,提供从模拟输入到音频输出的直接模拟路径,仅适用于模拟输入。
	浏览屏幕上的文件和菜单。按OK可以选择突出显示的文件或进入屏幕上突出显示的菜单一相当于按下某些遥控器上的“Enter”或“Select”。AMP 1①从待机模式进入开机模式AMP 1②从开机模式进入待机模式
PHONO MNI或MC唱机输入
ALX辅助输入。
NF1网络NF-B输入。
USB USB输入。
AVAY输入。
SALSAI输入。

PVR.PV3输入。
GAME游戏控制台输入。
DD BC输入。
CD CD输入。
STB	STB输入。
PC.US3	ARC/uARC输入

网络和 USB 命令

当使用网络或USB输入时，下面的讲用干在AMP设备模式下浏览音乐文件。

	浏览网络或U盘上的文件。
	播放、暂停、停止,下一曲、前一曲、快进和快退
	导航回到网络客户端菜单的顶层(“Home”)

BD

BD/DVD 设备模式

使用 BD 设备模式按钮可选择 BD 作为信源。 该按钮已配置为控制 Arcam 3D 播放机的 BD 功能，不过以后可以更改这种控制（参见第 CN 21 页上的“锁定/解锁特定的设备模式”）。

○	将电源切换为待机或打开。
▲	开启/关闭光盘托架。
0..0 初始遥控器数字键功能
DSP 切换前面板显示屏的亮度选项。
MODE	切换重复选项(生日、光盘等)。
■■	快退/快进。
■■	前一曲/下一曲
■	停止播放 BD 或 DVD。
▶	播放当前曲目。
■	暂停播放。
●	开始录制(在提供此功能的产品上)。
MENU 光盘菜单。
POP LIF 激活 BD/DVD 播放机菜单(如果可用)。
∞	浏览设置菜单与 BD/DVD 节目选择菜单。按 OK 可以选择突出显示的文件或进入屏幕上突出显示的菜单—相当于按下某些预挡路上的“Enter”或“Select”。BD + ◆ 从待机模式进入开机模式BD + ◆ 从开机模式进入待机模式BD + ◆ 更改画面分辨率(对于 BD 播放机,只能在主页屏幕上操作)。
○	导航回到菜单的顶层(“Home”)。
AUDIO	更改音频解码格式(Delby Digital,DIS 等)。
AMP 将遥控器重置为 AMP 模式。

RED BD	模式下的红色按钮
GREEN BD	模式下的绿色按钮
YELLOW BD	模式下的黄色按钮
BLUE BD	模式下的蓝色按钮

CD

CD 设备模式

使用 CD 设备模式按钮可选择 CD 作为信源。 该按钮已配置为控制 Arcam CD 播放机的 CD 功能，不过以后可以更改这种控制（参见第 CN-21 页上的“锁定/解锁特定的设备模式”）。

	将电源切换为待机或打开。
	开启/关闭光盘托架。
0..9初	冷温变格数字排功能
DISP 2	换前面板显示屏的亮度选项。
NODE 切换重复选项(曲目、光盘等)。
■■	快退/快进。
■■	前一曲/下一曲
■	停止播放CD。
■	播放当前由目。
■	暂停播放。
POP UP 在“正常播放”模式下(即显示屏不显示字母P),按▲和▼键选择曲目,然后按M存储由目。在“程序播放”模式下,按M锁似删除存储的由目。
8-8	浏览设置菜单与CD节目选择菜单。按OK可以选择突出显示的文件或进入屏幕上突出显示的菜单一相当于按下某些遥控器上的“Enter”或“Select”。CD+▲从待机模式进入开机模式CD+▼从开机模式进入待机模式。
AMP 将遥控器重置为AMP模式。

AV

AV 设备模式

AV 设备模式按钮用于配置遥控器，以便控制电视机的功能。按下此按钮还可以选择 AV 作为信源。

6	将电源切换为待机或打开。
0..9 初始遥控器数字键功能
DISP	显示INFO或OSD(屏显)功能 (如果可用)。
MODE AV:此功能只能在电视机上使用。
	向下/向上切换频道。
INFO 显示画面信息;此功能只能在电视机上 使用。
POP UP 指向。
	微览设置菜单与节目选择菜单。 按OK可确认选择(相当于某些遥控器 上的“Enter”或“Select”)。
	导航回到菜单的顶层(“Home”)。
AMP 将遥控器重置为AMP模式。
RFD 图	文电视模式下的红色键
ORF-N	模式下的绿色键
Y-1CW	模式下的黄色键
BLUE 模式下的蓝色键。

STB

STB 设备模式

使用 STB 设备模式按钮可选择 STB 作为信源。 如果已针对机顶盒解码器或类似的设备配置了遥控器，则以后可以使用遥控器来控制该设备。

	将电源切换为待机或打开。
0.9初	冷温控制器数字性功能
DSP显示	示INFO或OSD(屏显)功能(如果可用)。
MODE	选择USBry功能Dia
	快退/快进。
	向下/向上切换频道。
	停止播放。
	开始播放
	暂停播放。
	录制。
INFO在	某些卫星接收器和有线电视机顶盒上打开HPG(电子节目指针)。
POP UP	打开Me功能(如果机顶盒使用此功能)。
8-8	浏览设置菜单与节目选择菜单。按OK可确认选择(相当于某些遥控器上的“Enter”或“Select”)。
	导线回到菜单的顶层(“Home”)。
AUDIO	选择H功能。
AMP将	遥控器重置为AMP模式。
RED红色	色按钮对应于机顶盒。
GREEN	绿色按钮对应于机顶盒。
YELLOW	黄色按钮对应于机顶盒。
BLUE蓝色按钮对应于机顶盒。

SAT

SAT 设备模式

使用SAT设备模式按钮可选择SAT作为信源。如果已针对卫星接收器配置了遥控器，则以后可以使用遥控器来控制该设备。

	将电源切换为待机或打开。
0..9初	给遥控器数字键功能
DSP	显示INFO或OSO(屏显)功能(如果可用)。
	向下向上切换频道。
INFO 显示节日信息。
POP UP	指南(在某些机顶盒上显示设置菜单)。
	浏览设置菜单与节日选择菜单。按OK可确认选择(相当于某些遥控器上的“Enter”或“Select”)。
	导航回到菜单的顶层('Ho#nd'。
RIN 通用。
AMP 将遥控器重复为AMP模式。
R-D 红色按钮对应于卫星接收器。
GRP-N	绿色按钮对应于卫星接收器。
YI-10W	黄色按钮对应于卫星接收器。
BLUE 蓝色按钮对应于卫星接收器。

PVR

PVR 设备模式

使用PVR设备模式按钮可选择PVR作为信源。如果已针对个人（硬盘）视频录像机（PVR）或类似的设备配置了遥控器，则以后可以使用遥控器来控制该设备。

6	将电源切换为电机或打开。
0.9初	始读控制器数字键功能
NHO	显示INFO或OSIO(屏显)功能(如果可用)。
MODE	选择Libdevy功能ba
■■	快返/快送。
■■	向下/向上切换频道。
■	停止播放。
●	开始播放
■	暂停播放。
●	录制。
MENU	在某些卫星接收器和有线电视机顶盒上打开ePG(电子节目指南)。
POP UP	打开Me功能(如果PVR使用此功能)。
∞	浏览设置菜单与节目选择菜单。按OK可能认选择(相当于某些遥控器上的“Enter”或“Select”)。
∞	导航回到菜单的顶层('Horn')。
AUDIO	选择He收部。
AMP	将遥控器重置为AMP模式。
RHD 红色按钮对应于PVR。
GREEN	绿色按钮对应于PVR。
YLLCW	黄色按钮对应于PVR。
BLUE	蓝色按钮对应于PVR。

设置菜单

可通过设置菜单配置SA30集成放大器的各种特性。

进入设置菜单

要进入设置菜单，请在遥控器或前面板上按 MENU 按钮。

浏览设置菜单

设置菜单可通过遥控器进行浏览，或者按前面板上与屏幕所显示功能相对应的按键，如下所示。

如需更改设置，只需向左或向右转动控制旋钮即可。

	主屏幕	退出菜单并返回到主显示屏
	向上	导航到上一个菜单选项
	向下	导航到下一个菜单选项
	向左	向左导航或移动到上一个字段
	向右	向右导航或移动到下一个字段
	确定	保存当前设置并移动到下一个选项
	返回	保存当前设置并退出菜单选项

系统设置

System Settings

Display - 显示屏

用于改变前面板显示屏的亮度。可用设置包括Full Dim和Off。默认设置为Dim。

Dark Mode - 暗模式

关闭前面板显示屏和状态LED。

Enable Input - 启用输入

允许将未使用的输入从前面极的输入选择列表中移除。这些输入仍可通过遥控器来选择。

Timeout-超时

该选项用于选择设备进入待机状态之前的空闲时间长度。可用选项为：Off、20 分钟、30 分钟 1、2 和 4 小时，默认设置为 20 分钟。

System Code - 系统代码

更改SA30所响应的红外系统代码（16或19）。默认代码为16。

Net Reset - 网络重置

将网络模块重置为工厂设置。

System Reset - 系统重置

将SA30恢复到出厂默认设置。

Enable Input - 启用输入

允许将未使用的输入从前面板的输入选择列表中移除。这些输入仍可通过遥控器来选择。

USB Update -USB更新

允许通过USB记忆棒更新SA30。有关更多详细信息，请参见软件发行说明，网址为www.arcam.co.uk。

OTA UPG - OTA升级

如果启用，则保持通宵通宵或处于网络待机状态时，SA30将自动更新。如果禁用，则需要手动安装软件更新。有关更多详细信息，请参见软件发行说明，网址为www.arcam.co.uk。

系统信息

System Info

显示各种系统参数，包括MCU、网络和ARC软件版本号、P地址、友好名称、Googlecast名称和序列号。

音频设置

Audio Setttings

Dirac Curve - Dirac曲线

指定应为各个输入应用哪个Dirac校准。

注：第一次运行Disc时，由线会应用到所有输入。

Balance-平衡

向左、向右转动 SA30 音量控制按钮可分别改变左、右声道平衡。

Phones Ovr - 耳机覆盖

控制当一副耳机连接到前面板上的PHONES

扬声器输出是否静音。默认是Off，这样当连接耳机时，音箱和前置放大器输出会静音。

PM Input - 处理器模式输入

指定处理器模式下所使用的输入。此模式可以分配给大多数模拟输入。在这种情况下，SA30 输出电平会设置为固定电平，默认设置为None。

注：唱机输入无法连为处理器输入。

PM Volume - 处理器模式音量

指定处理器模式输入所需的音量大小。默认设置为30。

Max On Vol - 最大启动音量

限制当 SA30 开启或退出待机模式时的最大音量。如果上次使用的音量（有可能很大）超过这个保存的音量值，则 SA30 开启时会采用这个保存的音量设置。此设置存储在内存中，每次开启设备时将会调用。

设置菜单（接上页）

SA30 数字滤波器

Maximum Vol - 最大音量

限制可以将 SA30 调至最大音量以供外部输入。这足有用的功能，可防止低功率处理扬声器意外过驱动。它存储在内存中，并在每次开机时调出。

限制 S430 可以针对流式传输内容设置的最大音量设置。这是有用的功能，可防止低功率处理扬声器意外过驱动，或使用流应用程序的音量滑块防止音量意外设置为最大。它存储在内存中，并在每次开机时调出。

TV Volume - 电视音量

当设置为OFF时，SA30将忽略电视通过ARC/CEC连接发送的任何音量命令。

TV Power - 电视电源

当设置为OF时，SA30将忽略通过CEC连接从电视发送的任何电源命令。

TV Audio - 电视音频

设置为O时，SA30将不会自动切换到AFC输入。在这种情况下，请使用遥控器上的PC USB按钮或前面板上的INPUT+/-按钮。

Lip Sync - 唇型同步

指定要应用于输入的音频延迟量。

Analogue Direct - 模拟直通

指定哪个模拟输入在模拟直通模式下工作。

Phono Input - 唱机输入

选择使用哪个唱机输入，即动磁式 (MM) 或动线圈式 (MC)

Filter - DAC 滤波器

指定 DAC 中使用的数字滤波器：变迹；线性相位快速滚降；线性相位慢速滚降；最小相位快速滚降；最小相位慢速滚降；砖墙式或校正的最小相位快速滚降。

参阅第 CN-19 页上的 '5A30 数字滤波器'，查看关于这些滤波器之间差异的介绍。

网络设置

Network Settings

Network Info - 网络信息

显示设备的有线和无线 MAC 地址、IP 地址、易记名称和主机名。

Net Standby - 网络待机

设备处于待机状态时启用或禁用 SA30 的网络控制。默认设置为OFF

注：即使禁用网络待机，仍可通过 RS232 命令对设备进行控制。

RS232 Standby - RS232 待机

启用或禁用待机状态下 SA30 的 RS732 控件，默认设置为 Off

C4 SDDP - C4 SDDP

启用Control4发现功能并发送发现信标。

SA30可以让聆听者选择在音频 DAC 中使用哪种数字滤波器。数字滤波器用来最大程度减小音频带中的抗混叠失真，然而没有完美的数字滤波器，各种滤波器都要在不同参数之间折中。这些参数包括：

频率响应 与频率相对应的音频电平。理想情况下，在20Hz与20kHz之间，该值不应出现很大变化。

相位 - 同现滤波器通带范围内的不同频率时产生的时间延迟。理想情况下，该值应尽可能低（线性相位）。

预振铃——原始音频脉冲之前的附加音频失真。此现象在自然世界中不存在，因此是不良效应。理想情况下，预振铃电平应尽可能低，持续时间尽可能短。

后振铃 - 原始音频脉冲之后的附加音频失真。理想情况下，后振铃电平应尽可能低，持续时间尽可能短。

混叠-从高频信号引入音频带的附加音频失真。

我们通过精心测量和聆听测试相结合的方式选择出默认滤波器，并坚信这些滤波器是实现最佳聆听体验的理想之选。然而，所有滤波器都以牺牲一种参数的性能为代价来改善另一种参数。因此，根据所选的聆听材料和个人偏好，您可能希望选择其他选项。注意，使用等于或低于48kHz的采样率最有可能听到音频差别。

BWall - 砖墙式()

元相移，但会产生预振铃和后振铃失真。

Corr MinP - 校正的最小相位快速滚降

存在低电平预振铃；相位响应在更高频率下发生变化。与线性相位和变迹滤波器相比，后振铃更多。

Apodizing - 变迹（默认）

相位、频率响应和振铃之间的拆中。其主要优势是能消除录制和制作原始材料的过程中在前期录制阶段引入的大多数振铃。

MinP Slow - 最小相位慢速滚降

无预振铃失真，但会在更高频率下引入相移。它的后振铃少于最小相位快速递降，但是仍高于线性相位滤波器选项。滤波器通带的最后半八度中的极高频率会略微减小。

MinP Fast - 最小相位快速滚降

元预振铃：相位响应在更高频率下发生变化。与线性相位滤波器选项相比，后振铃要多得多。

LinP Slow - 线性相位慢速滚降

预振铃和后振铃的电平低并且相等。无相移，但与线性相位快速滚降相比会引入更高电平的高频混叠。极高频率会略微减小。

LinP Fast - 线性相位快速滚降

与线性相位慢速滚降相比，预振铃和后振铃的电平更高而且相等。无相移，而且与慢速滚降相比只有最少的高频混叠。

自定义遥控器

代码学习

随产品提供的遥控器附带了完整的预设代码库。针对设备配置遥控器后，您可能会发现原配遥控器

上的一项或多项功能在遥控器键盘上没有对应的按钮。为方便起见，遥控器提供代码学习功能，允许您将原配遥控器上的最多16项功能复制到遥控器键盘。

开始之前，请确保：

原配遥控器工作正常。

遥控器未指向设备。

遥控器中的电池是全新的。

□ 遥控器未曝露在日光直射或高强度荧光灯之下注：学习功能与特定的模式有关。最多可以向一个键分配八个不同的功能——为每种模式分配一个不同的学习功能。

直接代码设置（方法1）

第一种方法是针对您要控制的设备在选控制器中设定3位数代码——参见“设备代码表”。记下推荐的一个或多个代码——最常用的代码列在最前面。现在，打开设备电源。

1. 按下与行设置产品对应的 Device 键以及键。按住两个按钮三秒钟，直至 IHD 保持常亮。现在您已处于设置模式，可以松开按钮。
2. 为该设备输入3位数代码。如果输入的3位数代码对于该设备无效，设备将会关闭。如果设备未关闭，请输入列表中的下一个代码，直到设备关闭。
3. 找到正确的代码后，再次按设备键。IHD 将闪烁三次，以确认成功存储该代码。

库搜索设置（方法2）

您可以使用库搜索功能来全面扫描遥控器内存中包含的所有代码，与上一种方法相比，此方法所需的时间要长得多。因此，仅在以下情况时才使用此方法：

□ 尝试输入针对您的品牌列出的所有代码后，各仍然对遥控器没有反应。

您的品牌根本未在“设备代码表”中列出。

针对您要设置的产品，同时按下对应的 DEVICE 键和 1 钮。同时按住这两个按钮三秒，直到 LED 保持亮起状态
将遥控器指向您要控制的产品，然后按导航控制板上的 ⚠ 或 ⚡ 按钮。每按一下 ⚠ 或 ⚡ 按钮，就会递增（或递减）一个代码编号，同时发出关闭设备的信号。
4. 以大约一秒钟的间隔持续按向上或向下按钮，直到设备关闭。（切勿交替按向上和向下按钮——只能靠一个方向报。）
5. 要存储正确的代码，再次按设备键。LED 将闪烁三次 ☐☐☐，以确认成功存储该代码。

学习设置（方法3）

第三种方法是将设备原配遥控器中的功能“传授”给Arcam遥控器，两个遥控器距离约10cm相对瓦放。

1. 针对您要设置的产品，同时按下对应的设备键和 3 键。按住这两个按钮三秒，直到 LED 保持亮起状态。
2. 在您要向其分配命令的 Arcami 遥控器上按所需的按钮。LED 将闪烁一次 ✏，表示遥控器已准备好学习命令。
3. 在另一个遥控器上按住相应的键不放，直到 I/O 闪烁两次。这表示 Arcam 遥控器已经从另一个遥控器学习了命令。
4. 在遥控器上按下一个按钮并重复步骤2至3，以继续从另一遥控器学习命令。
5. 在学习了所有选定命令后，同时按住 DEVICE 键（用于进入学习模式）和数字键3. 以存储学习的命令。

注：如果 Arcam 遥控器 LED 闪烁五次，则表示学习过程出错。在此情况下，请从头开始进行学习设置。

AMP 和 USB 不学习命令。

重要说明

在启动代码学习会话后，需要在大约十秒内完成每个步骤。如果花费的时间更长或者出现超时，则您必须重新启动该过程。

学习功能与特定的模式有关 — 您可以将每个模式的一项功能复制到某个键。

遥控器总共可以学习大约16项功能。
要替换某个学习到的功能，只需向同一按键分配新的功能。
当您更换电池时，学习到的功能将会保留。
如果代码学习失败，请尝试改变两个遥控器之间的距离；确保环境光线不会太强。

删除学习到的数据

要删除某个设备的所有已学习到的数据，请执行以下操作：

1. 按下与待设置产品对应的 Device 键以及 3 链。按住这两个按钮三秒，直到 I-D 保持亮起状态。
2. 同时按住您要清除其数据的产品对应的 DEVICE 键与▶键三秒，直到 LCD 闪烁两次。
3. 如果 LED 闪烁两次 ☐ 后的 30 秒内您未进一步按键，遥控器将退出清除模式，且不删除学习到的数据。
4. 如果 LED 闪烁两次 🎟 后的 30 秒内您再次按 DEVICE 键，则会完成清除模式，并删除设备中所有已学习到的数据。然后，LED 将闪烁三次 🎟 以确认操作完成。

要删除某个设备某个键的已学习到的数据，请执行以下操作：

1. 针对您要设置的产品，同时按下对应的 DEVICE 键和 3 键。按住这两个按钮三秒，直到 LED 保持亮起状态。
2. 按住您要删除其数据的键三秒。LED 将闪烁两次 ☐。如果接下来未进一步按键，遥控器将退出清除模式，且不删除学习到的数据。
3. 如果 LED 闪烁两次，后的 30 秒内您未进一步按键，遥控器将自动退出清除模式，且不删除学习到的数据。
4. 如果 LED 闪烁两次之后的 30 秒内再次同时按 OFFCH 键和 3 键，则会删除该设备的所有已学习到的数据，并退出清除模式。然后，LED 将闪烁三次以确认操作完成。

读取存储的代码

1. 针对您要设置的产品，同时按下对应的 DVMIO 键和4键。按住这两个键三秒，直到LED闪烁。
2. 按 INFO 键并计算闪烁次数（ 1 、 2 、 3 等）。每指示一个数字会有延迟。（请注意，0 以十次闪烁表示：）

广力云智慧零售收银系统

广力云智慧零售收银系统

当您首次拆开遥控器的包装并装入电池时，它能自动控制特定的Arcam组件（例如蓝光播放机、放大器、调谐器和CD播放机）。在出厂之前，我们已将特定的Arcam设备代码设定到了相关的设备模式键。然后锁定了设备模式，使您不会意外地重新设定这些模式。

如果您要覆盖这些锁定的默认设置（例如，您想要控制第三方蓝光播放机），您首先需要解锁蓝光模式，然后使用上一页介绍的学习方法之一设置遥控器。

出厂默认设置如下：

设备模式	默认状态	默认代码
AMP	已锁定	001(Arcam代码16)
BD已锁定	001(Arcam)
AV未锁定	108(Philips电视)
PC USB未锁定	仅限代码学习
GAME未锁定	仅限代码学习
STB未锁定	030(Bush/Goodymans/Grundig,来自SAT数据库)
SAT	未锁定	178(Sky+Digila,来自SA数据库)
PVR	未锁定	018(HumaxPVR,来自SAT数据库)
CD已锁定	001(Arcam)

备选代码适用于多房间解决方案，或者在现有代码不符合其他制造商的产品时使用。

例如

AMP（系统代码19）：002

请注意。您必须在需要控制的产品以及遥控器上更改系统代码。

AMP, BD 和 CD 是可以锁定或解锁的 DEVICE 键。 “锁定”和“解锁”是切换开关（动作顺序为“锁定”到“解锁”再到“锁定”，依此类推）。

1. 同时按住设备键与6键三秒。

电源 LED 将保持点亮，表示已进入锁定/解锁设置模式。

1. 如果在30秒内未进一步按键，LED将会熄灭，遥控器将退出锁定/解锁设置模式。

2. 如需切换设备的状态，然后验证设备状态，需依次按369键：

如果您已经锁定设备，LED灯闪烁三次：

如果已解锁设备，LED灯闪烁五次：

1. 如果在 30 秒内按下有效的设备键，LED 会闪烁三次：遥控器会退出锁定/解锁设置模式。

遥控其他设备的音量

默认情况下，音量键和静音键用于控制放大器的音量。

您可以配置这些按钮，使其向其他设备发送音量命令。在以下示例中，将向链接的 AV 设备（例如电视机）发送音量命令：

按AV+5三秒，直到HD保持点亮。

按VOLUP。

再次按AV。LED将闪烁三次☆☆☆☆。

现在，音量和静音键将会向电视机发送音量命令。要再次将音量按钮设置为控制放大器，请重复上述步骤，但在执行步骤3时不要按AMP。

命令含义

命令	作用
AMP+	发送开机命令
AMP+	发送关机命令
CD-	发送开机命令
CD-	发送关机命令
BD+	发送开机命令
BD+	发送关机命令
BD+	发送分辨率命令

出厂默认设置

您可以将遥控器重置为最初的出厂默认设置。

同时按住（home）和MENU键大约五秒，直到电源LED闪烁五次。

您在遥控器中输入的所有编程和设置代码将被清除，遥控器将恢复为最初的出厂默认设置。

设备代码

本手册结尾部分的表格列出了针对不同制造商设备的3位数字代码。

当设置您的遥控器时，使用这些代码以便控制您的设备。详见：第 CN-20 页上的“直接代码设置（方法1）”

如果列出了多个代码，请尝试第一个代码。如果您对结果不满意，请继续尝试针对该供应商的其他代码，以获得符合功能需要的最合适代码。

如果设备的制造商未在列表中，可尝试第 CN-20 页上的“库搜索设置（方法 2）”。此方法可扫描遥控器内存中包含的每个代码。

故障排除

问题 检查以下内容:
没有声音	☐ SA30 放大器已正确插入并开机☐ 音频源已正确连接,已选择正确的输入且未静音☐ SA30 未处于保护模式,如下所述
声音意外中断	SA30 可能进入了保护模式,由所检测到的故障来确定。前面板LED会提示故障类型,如以下列表所示☐ 白色闪烁:设备的内部温度已达到不安全的水平。使 SA30 冷下来☐ 红色闪烁:SA30 放大器检测到扬声器短路。如果出现这种情况,该检查所有的扬声器线锁,以确保线锁均未短接。使用接线进行接扬声器连接时,该故障极为常见☐ 橙色闪烁:放大器检测到直流偏移。出现上述任何故障,放大器会自行关闭,从而停止向扬声器供电。如欲继续使用 SA30,则必须排除故障并关闭设备然后再打开。
按遥控器时设备有时无反应或根本无反应	☐ 遥控器中的电池电量充足。☐ 前面板上的接收传感器未被挡住,您需要将遥控器指向该传感器。☐ 盘控器处于正确的模式以控制本机,即在控制 SA30 之前按AMP按钮。
前面板显示屏黑屏	☐ 未关闭显示屏,按遥控器上的 DISPLAY 按钮。请参阅第 CN-10 页上的“显示屏”
模拟输入上有电流呼声	☐ 所有线缆的连接得当。如果必要,请从连接器中拔出电源,然后重新将它完全挂入(执行此操作之前关闭电源)。☐ 信源线缆连接器内部连接未断开或不存在焊锡不良。☐ 如果只是在连接特定的信源组件时发出电流呼声,请检查与信源之间的回路天线或磁形卫星天线连接是否已进行接地绝缘。请联系安装承包商

SA30规格

连续功率输出(0.5%THD)，每通道

标称/最大输出电平	800mW/1.25Vrms
输出阻抗 240Ω
耳机输出
至600Ω的最大输出电平	5VRMS
输出阻抗 1Ω
负载范围 16Ω-2kΩ
一般规格
电源电压 110-120V或220-240V,50/60Hz
最大功耗 800W
低功率待机功耗	0.5W
网络待机功耗	2W
BTU等级	631 BTU
尺寸:宽×深×高(含支脚、控制旋钮和扬声器装子)	433x100x323mm
净重	10.7kg
总重	13.8kg
随附件	电源导线遥控器2节AAA电池用户手册7xW/F天线设定麦克风USB电轨

除非另有说明，否则所有规格值均为典型值。Arcam针对其产品推行持续改进政策。这意味着我们可能随时更改设计和规格，恕不另行通知。E&OE.

产品符合中国无线电发射设备型号核准要求，认可编号见产品的优牌。

全球联保

在购买本设备之后的前五年内您享有免费保修权，但前提是您的设备最初是从Arcam授权经销商那里购买而来。Arcam经销商负责提供所有的售后服务。对于由于意外、误用、滥用、混淆、疏忽、未经授权的期权或维修而导致的索赔，制造商可以不承担任何责任。此外，对于在运输期间发生的损坏或丢失，制造商可以不能行保修义务。

保修范围：

自购买之日起五年期部件（不包括磁盘驱动器）和人工费用（请参见下面的附加条款和条件）。五年后，您必须支付部件和人工费用。

磁盘驱动器（任何类型）自购买之日起保修三年。

无论何时，保修都不包括电池更换。

无论何时，保修都不包括运输费用。

保修免责声明

应该使用原有包装将本设备退回到销售本设备的经销商，应该在预付运费的情况下通过快递公司发货一请勿邮寄。如果设备在发往经销商或分销商的途中出现问题，我们不承担责任；因此，客户需确保设备在运输途中不会发生丢失或损坏。

如需了解更多详细信息，请联系Arcam，电子邮箱：[e-mail]。

问题解决

如果您的 Arcam 经销商无法解答有关本设备或其他任何 Arcam 产品的咨询，请通过上述地址联系 Arcam 客户支持部，我们将尽力为您提供帮助。

在线注册

您可以通过 www.arcam.co.uk 在线注册您的产品。

핸드북

ARCAM | HDA

인터앱프

SA30

환영합니다
