Mini Converter - 接收器 Blackmagic Design - 免费用户手册

产品类型	SDI转HDMI / HDMI转SDI转换器
品牌	Blackmagic Design
型号	Mini Converter（系列）
类别	接收器/转换器
电源	通过附带的电源适配器提供12V直流电
功耗	约5W
输入接口	SDI BNC，HDMI A型（视型号而定）
输出接口	SDI BNC，HDMI A型，6.35mm音频插孔
支持的视频格式	SD、HD、3G-SDI、6G-SDI、Ultra HD（视型号而定）
支持的音频	16通道嵌入式SDI音频、平衡模拟音频、AES/EBU数字音频
尺寸（约）	140 x 73 x 18 mm
重量（约）	200克
工作温度	0°C至40°C
外壳材质	坚固铝合金
主要功能	SDI↔HDMI转换、下变换、音频提取、SDI ALT冗余、支持3D LUT（视型号而定）
设置	DIP开关或通过USB使用Blackmagic Converters Setup软件
固件升级	通过USB端口和Blackmagic Converters Setup软件
维护与清洁	使用柔软干布清洁。清洁前请断开电源。
安全	请勿打开外壳。使用附带的适配器。避免潮湿。
备件与可维修性	用户不可维修。无可用备件。请联系技术支持。
一般信息	36个月保修（不包括接口和线缆）。由Blackmagic Design制造。

常见问题 - Mini Converter Blackmagic Design

如何为Mini Converter供电？

使用适合您所在国家的插座适配器，连接附带的12V电源适配器。使用线缆夹固定连接。

Mini Converter能否在没有外部电源的情况下使用？

不可以，Mini Converter需要12V电源。只有Battery Converters型号内置可充电电池。

如何配置模拟音频输出？

使用转换器侧面的DIP开关。例如，将开关8置于OFF选择平衡模拟音频，置于ON选择AES/EBU数字音频。开关2-4用于选择要提取的SDI音频通道对。

如果HDMI输出无显示怎么办？

检查SDI输入是否正确连接且信号存在（SDI LOCK指示灯应亮起）。确保HDMI线缆完好且显示器设置为正确的输入。如有必要，换用其他线缆测试。

如何更新Mini Converter的固件？

从Blackmagic Design网站下载Blackmagic Converters Setup软件。将已通电的转换器通过USB连接到电脑，运行软件。按照说明更新固件。

Mini Converter是否支持4K？

某些型号如Mini Converter SDI to HDMI 4K支持高达6G-SDI的Ultra HD信号。请检查您设备的型号。

如何使用冗余SDI输入（ALT SDI）？

ALT SDI输入是备用输入。如果SDI IN主信号丢失，转换器会自动切换到ALT SDI输入。SDI LOCK指示灯会闪烁表示切换。

能否将HDMI信号连接到SDI设备而无损失？

可以，使用Mini Converter HDMI to SDI型号。它将HDMI信号转换为SDI并嵌入音频，必要时还可进行HD到SD的下变换。

外壳上的LED指示灯有何含义？

SDI LOCK指示灯在检测到有效SDI信号时亮起。POWER指示灯表示电源已连接。对于带有HDMI输入的型号，专用指示灯表示HDMI信号存在。

Mini Converter是否需要驱动程序？

不需要，它即插即用。但是，要修改高级设置或更新固件，您需要安装Blackmagic Converters Setup软件（适用于Mac和Windows）。

用户手册 Mini Converter Blackmagic Design

6 代替SDI入力 (ALT SDI IN)

处理 × 二 Processing(ing)

入力レベル ×Input levels(

8 代替SDI入力(ALT SDI IN)

处理 × 二 Processing(ing)

7 代替SDI入力 (ALT SDI IN)

7 代替SDI入力 (ALT SDI IN)

7 代替SDI入力 (ALT SDI IN)

入力レベル ×Input levels(

8 SDI入力 (SDI IN) 主要SDI入力。

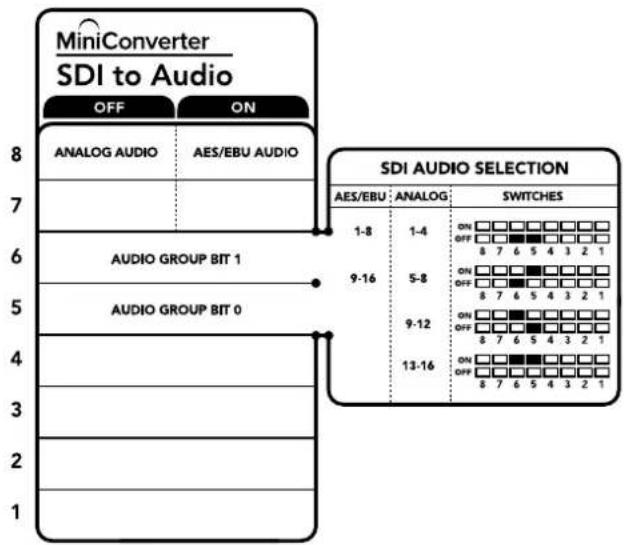

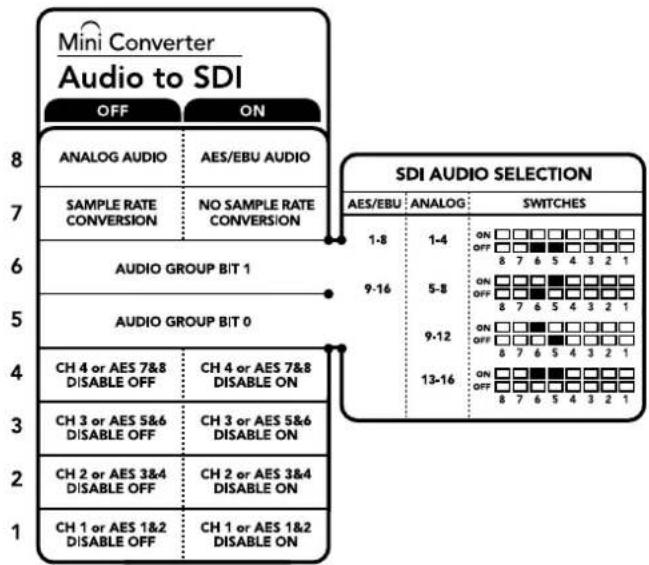

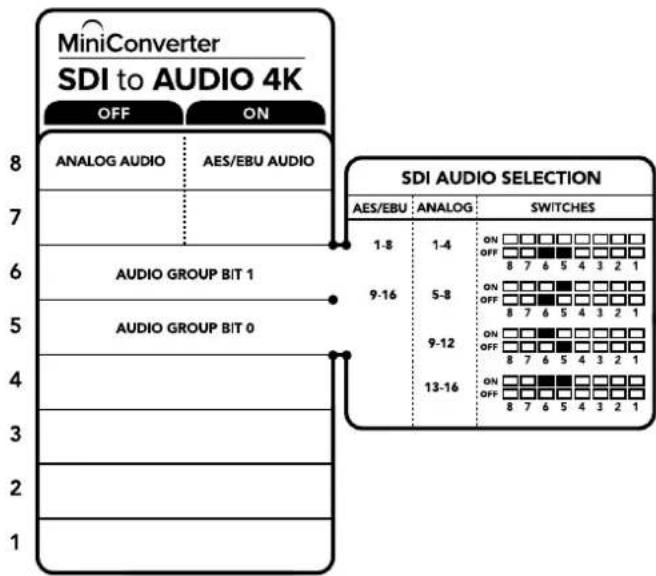

アナログオーディオチャンネル	スイッチ 6 スイッチ 5		スイッチ ダイアグラム
1~4	OFF	OFF	ON □□□□□□□□□□□OFF □□■■□□□□□8 7 6 5 4 3 2 1
5~8	OFF	ON	ON □□□■□□□□□□OFF □□■□□□□□□□8 7 6 5 4 3 2 1
9~12	ON	OFF	ON □□■□□□□□□□OFF □□□■□□□□□□8 7 6 5 4 3 2 1
13~16	ON	ON	ON □□■■□□□□□OFF □□□□□□□□□□8 7 6 5 4 3 2 1

入力レベル ×Input levels(

2 SDI入力 2 (SDI OUT 2)

3 SDI入力 3 (SDI OUT 3)

Blackmagic Converter系列

2018年6月

中文

感谢您购买和使用 Blackmagic Converter系列转换器!

Blackmagic Mini Converter、Mini Converter Heavy Duty、Battery Converter以及Micro Converter转换器系列能为您提供几乎任何类型的转换方案。Mini Converter系列可从事模拟到数字、数字到模拟、SDI到音频、音频到SDI等转换，以及上、下、交叉变换和信号分配，甚至可提供同步信号发生器将您的所有视频设备锁定到相同的同步信号。Mini Converter Heavy Duty系列转换器除了可提供同样的转换功能之外，还具备坚固设计，非常适合户外制作环境；Battery Converter系列则还能在无需外接电源的情况下从事户外工作。Blackmagic Micro Converter系列具备更小巧设计，可从事 SDI转HDMI、HDMI转SDI等常见的转换工作，能方便您将任何 HDMI 输出连接到 SDI 视频录像机和切换台上，或者将 SDI 视频设备连接到 HDMI 监视器上。

本操作手册包含您使用 Blackmagic Converter系列所需的全部信息。

请登陆公司网站 www.blackmagicdesign.com/cn 的支持页面获得 Blackmagic Converte 的最新版操作手册及其各项内部软件更新。同时，请注意定时更新内部软件以便获得最新功能。下载软件时，请注册您的相关信息，以便我们发布新软件时能及时通知您。我们不断致力于产品的功能开发和改进，因此我们热忱期待您的意见和建议！

Grant Petty

Grant Petty

Blackmagic Design首席执行官

目录

Blackmagic Converter系列

入门 455

连接电源 455

连接视频 456

连接音频 457

安装管理软件 458

安装Blackmagic Converters Setup软件 458

更新内部软件 459

更新Mini Converter SDI Distribution 4K 460

更改设置 461

使用开关更改设置 461

使用Blackmagic Converters

Setup软件更改设置 462

About（关于）选项卡 463

Blackmagic Converter系列型号 463

Teranex Mini Converter系列 463

Blackmagic Micro Converter系列 464

Micro Converter SDI to HDMI 464

接口 464

Micro Converter HDMI to SDI 465

Micro Converter BiDirectional SDI/HDMI 467

Blackmagic Mini Converter系列 469

Mini Converter SDI to HDMI 469

Mini Converter SDI to HDMI 4K 472

Mini Converter SDI to HDMI 6G 476

Mini Converter HDMI to SDI 481

Mini Converter HDMI to SDI 4K 484

Mini Converter HDMI to SDI 6G 487

Mini Converter SDI to Analog 490

Mini Converter SDI to Analog 4K 495

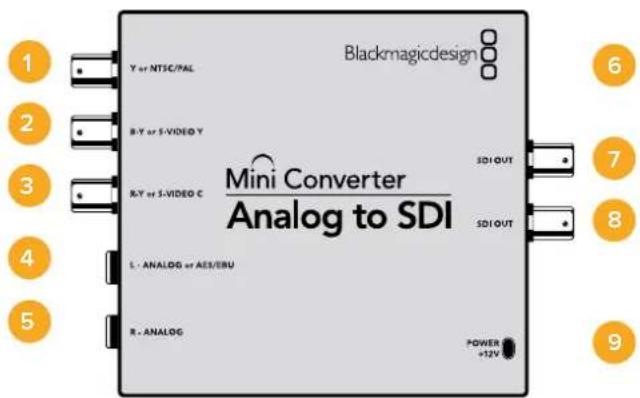

Mini Converter Analog to SDI 499

Mini Converter SDI to Audio 503

Mini Converter SDI to Audio 4K 506

Blackmagic Converter系列使用前的准备工作非常简单，只要为转换器连接电源，然后将视频源连接到视频输入接口，再通过视频输出接口连接目标设备接口即可。

连接电源

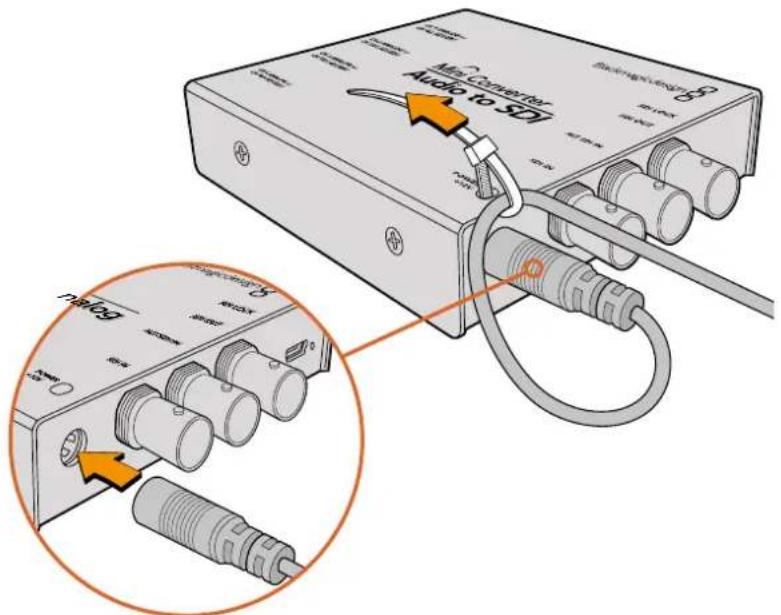

使用您所处国家适用的转换插头连接产品内附的12V电源。如果您购买的转换器内置束线孔，还可以用它来轻松固定电源连接。

利用转换器的束线孔来固定电源线可有效防止意外拉扯造成的连接断开。

Micro Converter

Blackmagic Micro Converter可通过Micro USB接口获得电源。这是一项十分方便灵活的电源方案。例如，您可以使用现在市场上有售的手机电池充电器来连接电源，或者通过笔记本电脑的B端口来连接转换器。任何可通过标准 USB转Micro USB转接线提供5V电源的设备均可为您的Blackmagic Micro Converter提供电源。

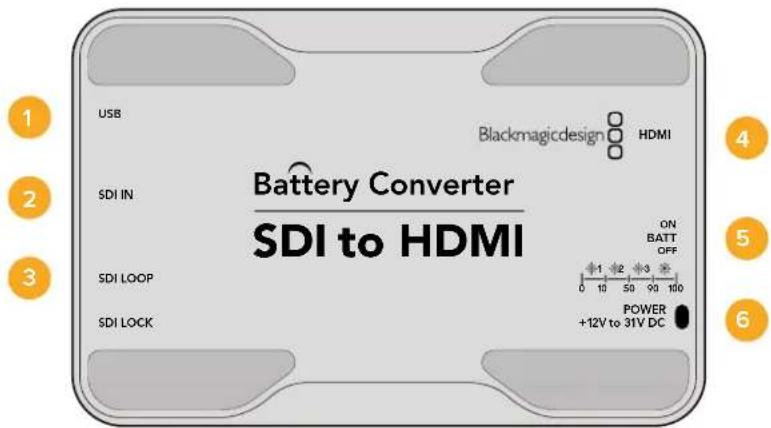

Battery Converter系列

Blackmagic Battery Converter系列都配备标有 “On Batt Off” 字样的开关，可在主电源与电池电源之间进行切换。设置为 “ON” 时，Battery Converter即使在没有外接电源的情况下也可照常运行。设置为 “OFF” 时，转换器只使用外接电源，以保存内置电池的电量。开关附近的D提示灯可表示电池充电程度，其中保持亮起代表剩余电量为0%，闪烁三下代表剩余电量为0%至90%，闪烁两下代表剩余电量为10%至50%，而闪烁一下则代表剩余电量不足%。

连接视频

要连接视频输入和输出，只要将视频源连接到转换器的视频输入接口，并将其视频输出接口连接到目标设备即可。

BNC HDMI

Optical Fiber

根据您所使用的Blackmagic Converter型号，视频接口可能是BNC、HDMI或光纤LC。

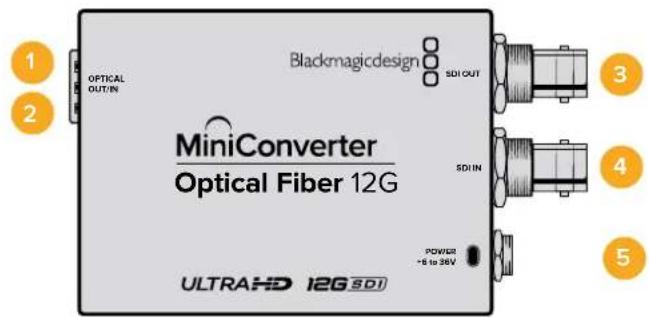

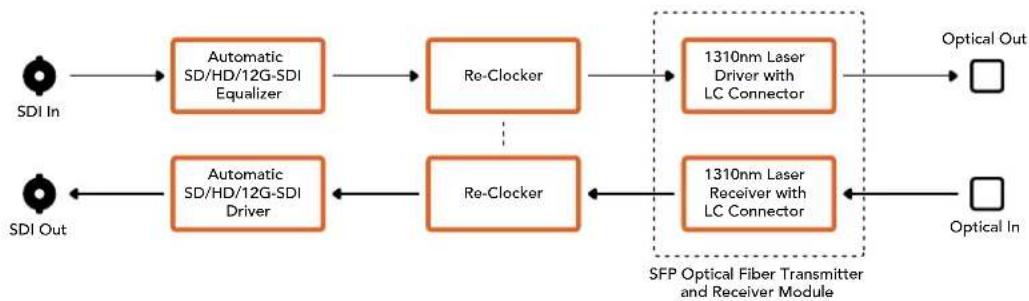

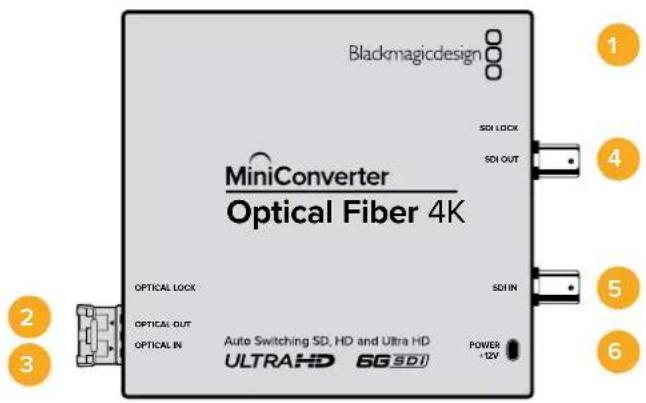

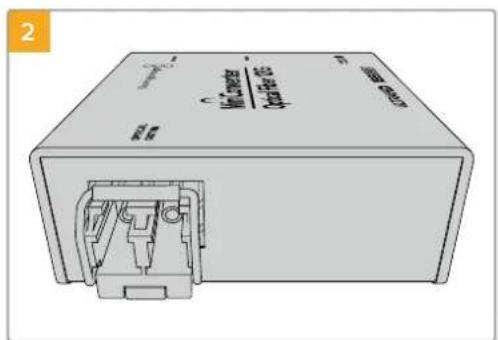

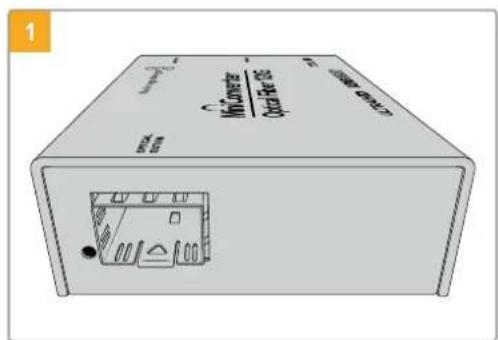

光纤接口

部分Blackmagic Converter机型包含SFP扩展槽，接受兼容的SFP光纤模块，最高支持3G、6G或12G-SDI视频。该模块是一台带光纤扩展槽的光纤发射接收器。

检查光纤输出/输入扩展槽，确保里面没有灰尘。

卸下SFP光纤模块的保护盖，插入SFP扩展槽。锁销锁定入位，将模块固定在扩展槽内。

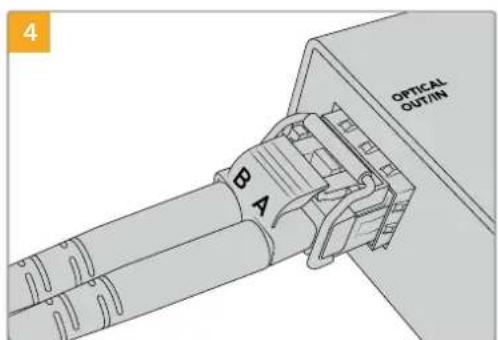

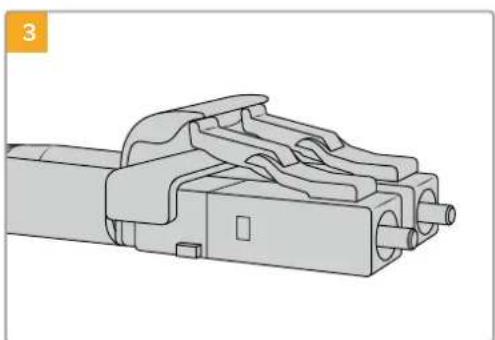

光纤顶部附有锁定装置，可以避免线缆掉落。插入光纤线缆。确认输出和输入连接器均准确插入相应的扩展槽内，并且连接器上的锁定装置垂直撑起SFP光纤模块的杠杆。

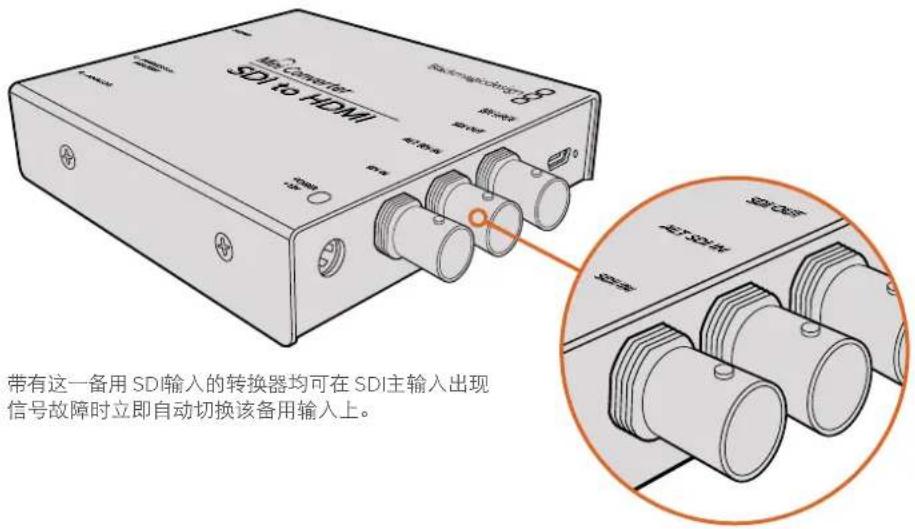

故障保护备用SDI输入

部分Blackmagic Converter型号配有备用SDI输入作为冗余方案。这些输入接口上标有ALT SDI IN”字样，可在任何SDI主输入出现信号故障时立即启用。出现此类罕见情况时，SDI LOCK LED提示灯将会闪烁，表示该转换器已被切换到备用DI输入上。

连接音频

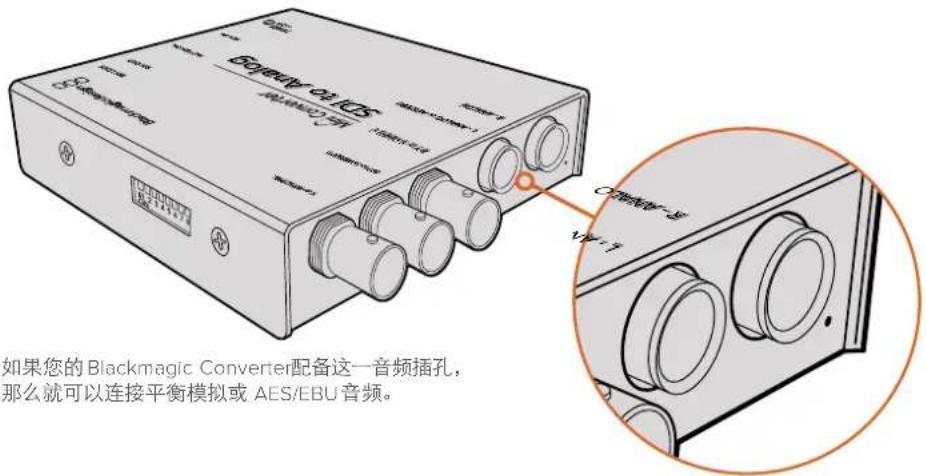

音频插孔

部分Blackmagic Converter内置1/4英寸插孔，可方便您连接外部平衡模拟或数字AES/EBU音频。这一1/4英寸插孔为平衡TRS接口。TRS即“Tip”（信号）、“Ring”（信号）和“Sleeve”（接地）三个英文单词的首字母，它们分别代表这一接口的三个接触点。

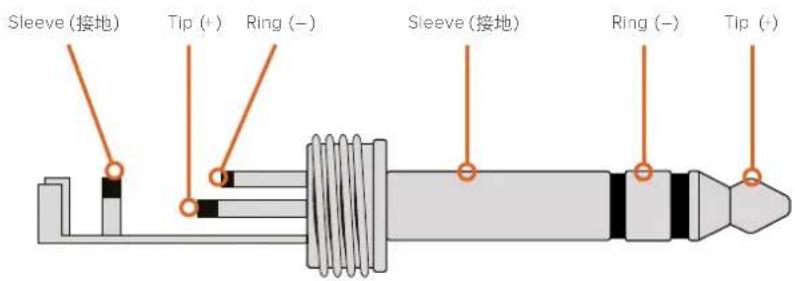

下面这张图展示的是1/4英寸公头引脚的内部结构，可在您自行制作音频线缆时作为参考。

上页中音频插头图示向您展示了这一接头的正极、负极以及接地引脚结构。如果您需要更改模拟音频线缆的正负极以便能用于您的音频设备，只需要将Tip和Ring针脚的正极和负极配线互换即可。

备注：如果您连接了立体声模拟音频，那么需要注意的是，如果您在一个通道插孔反接了极性，请务必在第二个插孔上同样反接，否则您的立体声模拟音频将出现异相。

安装管理软件

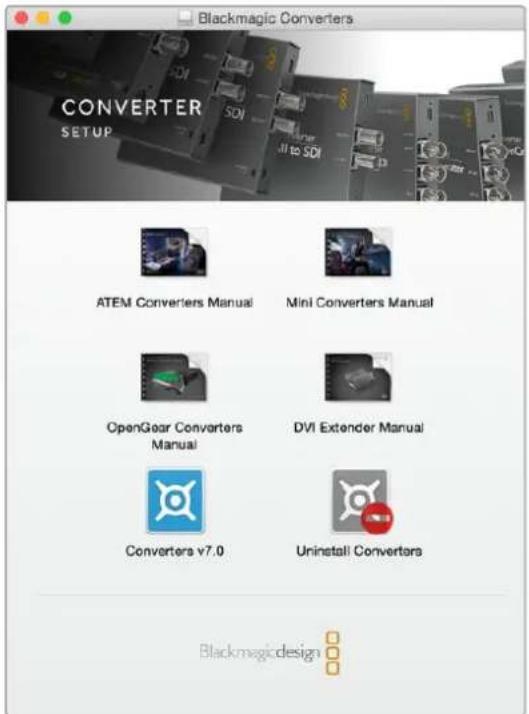

安装Blackmagic Converters Setup软件

Blackmagic Converters Setup软件可用来更改转换器的各项设置，并更新其内部软件。具体可用的设置取决于您所使用的转换器型号。但是，部分blackmagic Converter并不需要进行任何设置调整，所以不带内部软件，因此这些转换器不具备 USB接口。如果您的转换器属于上述类型，请直接跳到本操作手册中相关型号的具体介绍章节来了解详情。

Blackmagic Converters Setup软件可在Mac OS X以及Windows计算机上安装。

在Mac OS X系统下安装

1 请到 www.blackmagicdesign.com/cn网站下载Blackmagic Converters Setup软件。
2 解压缩下载的文件并打开磁盘图标以显示其中的内容。
3 双击该安装程序，根据屏幕提示完成安装。
4 完成安装后，点击“Close”关闭。Blackmagic Converters Setup软件已安装完毕。

在Windows系统下安装

1 请到 www.blackmagicdesign.com/cn网站下载Blackmagic Converters Setup软件。
2 解压缩下载的文件。您将可以看到一个 Blackmagic Converters Setup 文件夹，当中包含了本操

作手册的PDF版本以及Blackmagic Converters Setup安装程序。

3 双击该安装程序，根据屏幕提示完成安装。
4 点击 “Finish” 完成安装。

Blackmagic Converters Setup 软件已可开始使用。

更新内部软件

如果您的Blackmagic Converter带有USB接口，您可能会获得更多可更改的设置项，并且可以为您的转换器更新到最新的内部软件。请访问blackmagic Design支持中心网址www.blackmagicdesign.com/cn/support下载最新版软件。

升级Blackmagic Micro Converter时，USB端口可为转换器提供电源，因此您不用再连接其它电源。

如使用Blackmagic Mini Converter、Battery Converter以及Mini Converters Heavy Duty型号的转换器，请确保在通过USB连接计算机时先为您的转换器连接电源。

1 为转换器连接电源。
2 使用 USB 线缆连接计算机和转换器，并运行 Blackmagic Converters Setup 软件。

您的Blackmagic Converter将会显示在该设置软件的主页面上。如果您通过USB连接一台以上转换器，请点击主页面左右两侧的箭头图标来选择相应的转换器。

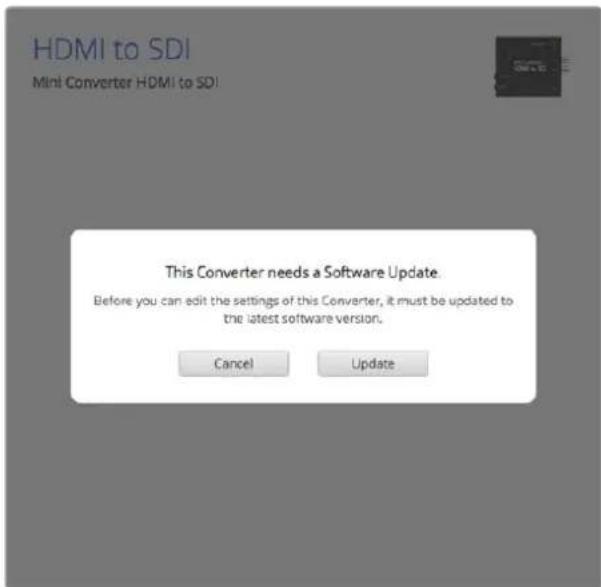

如果 Blackmagic Converters Setup 软件检测到转换器的内部软件仍属较早版本，软件会提示您进行更新。

如果没有连接转换器，主页面将会显示 no converters found”（未连接转换器）。如果您通过 USB 将转换器连接到计算机，但并未连接电源，主页面会显示 no power connected”（未连接电源）。此时，您只需为转换器连接电源即可进行各项设置。

如果Blackmagic Converters Setup中所带的内部软件版本高于您 Blackmagic Converter当前安装的版本，它就会提示您进行软件更新。只要根据屏幕提示即可完成更新。

更新Mini Converter SDI Distribution 4K

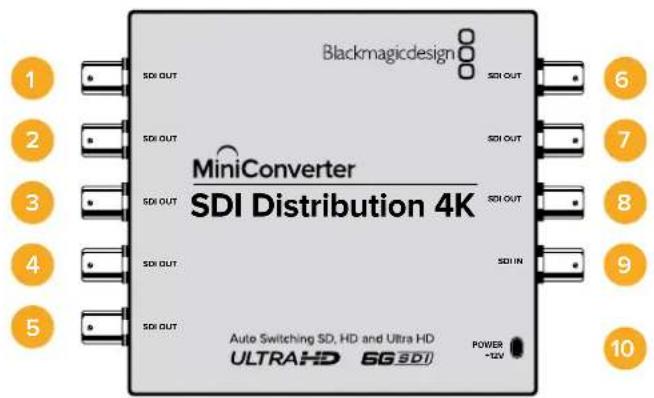

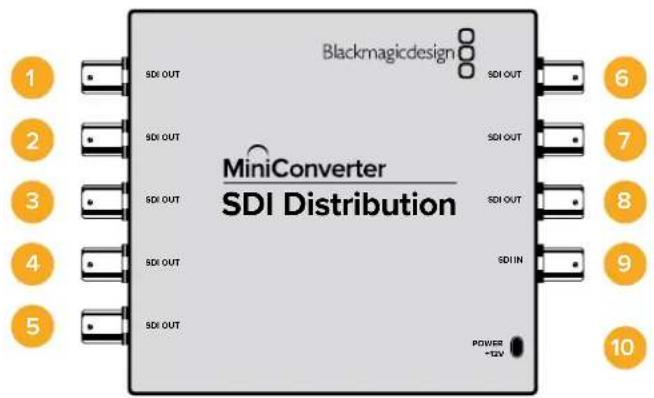

Blackmagic Mini Converter SDI Distribution 4K搭载内部USB接口。这台Mini Converter的设置无需用户调整，所以永远不需要连接设置软件。在很罕见的情况下，为了改进与一些设备的兼容性，我们会推出内部软件更新。比如 Blackmagic Converters Software 7.0.9 版本改进了 Mini Converter 对 A 级 3G SDI 信号的兼容性。

如果Mini Converter SDI Distribution 4K搭配使用的设备有适用的更新，您可以按照以下步骤连接 Mini Converter 的USB接口：

备注：连接Mini Converter SDI Distribution 4K前请务必切断电源。我们建议这项工作应由具有专业资格的工程师使用防静电带完成。

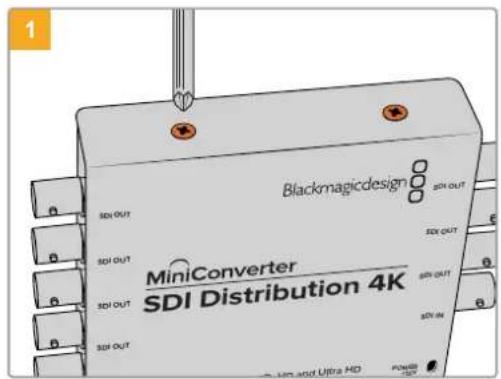

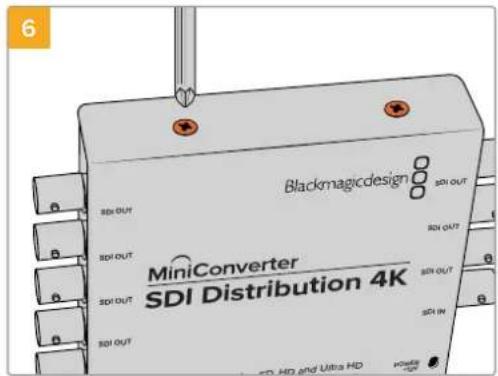

使用十字螺丝刀卸下位于Mini Converter SDI Distribution 4K两侧的四个（M3）螺丝。

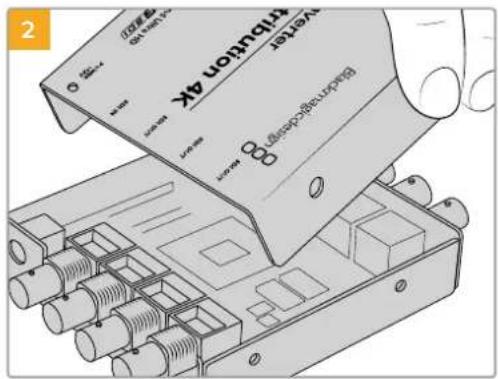

滑动取下外壳。

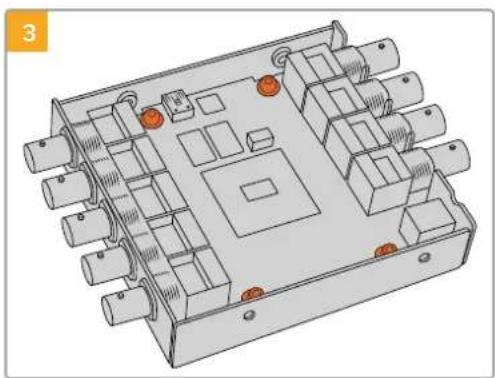

使用T10 Torx螺丝刀卸下将电路板固定在Mini Converter SDI Distribution 4K框架上的四个螺丝。

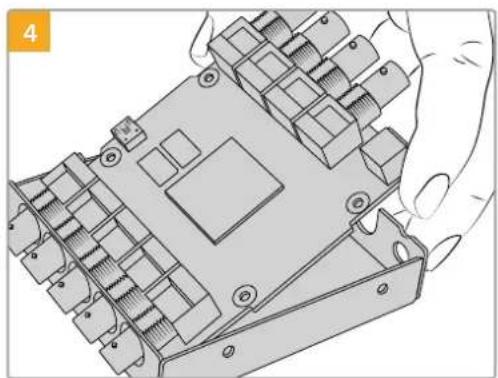

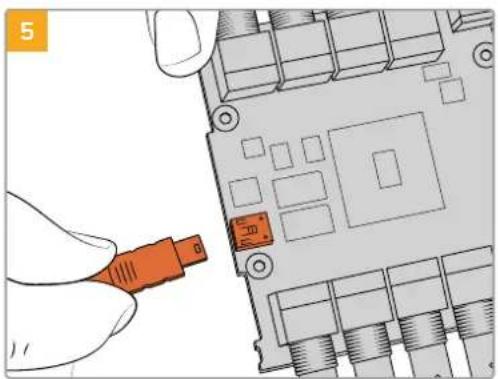

小心将电路板从框架上抬起，找到USB接口。

接通Mini Converter SDI Distribution 4K电源，通过USB缆线将其与计算机连接。以与Mini Converter同样的方式更新内部软件。

从后往前重复步骤1到4重新组装Mini Converter SDI Distribution 4K。

备注：手持Mini Converter SDI Distribution 4K电路板时，请务必握住电路板的边缘，从而避免造成内部元件意外短路。

更改设置

如果您的 Blackmagic Converter 含有可调整的设置，您可通过两种方法进行设置更改：使用转换器一侧的内置开关进行更改，或者使用 Blackmagic Converters Setup 实用软件来更改设置。这一实用软件也可用来更改任何无法通过开关更改的设置选项，例如模拟视频和音频电平。

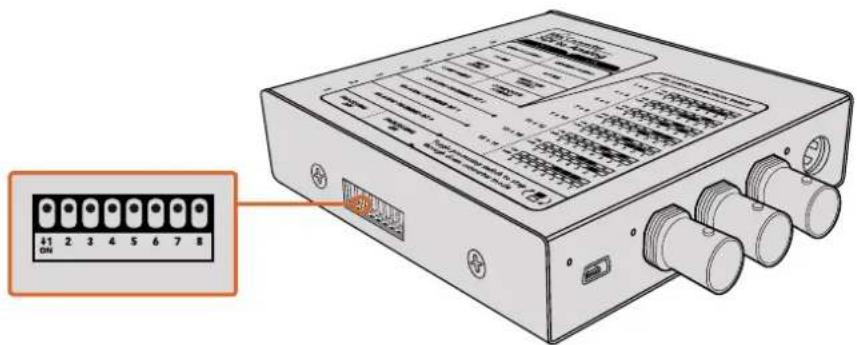

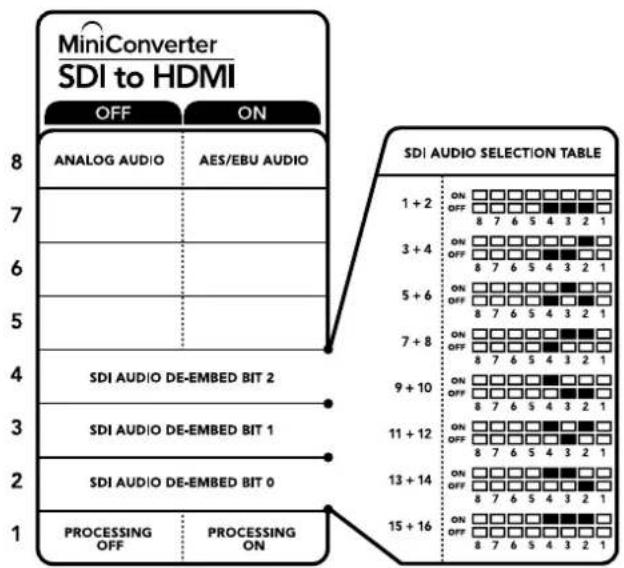

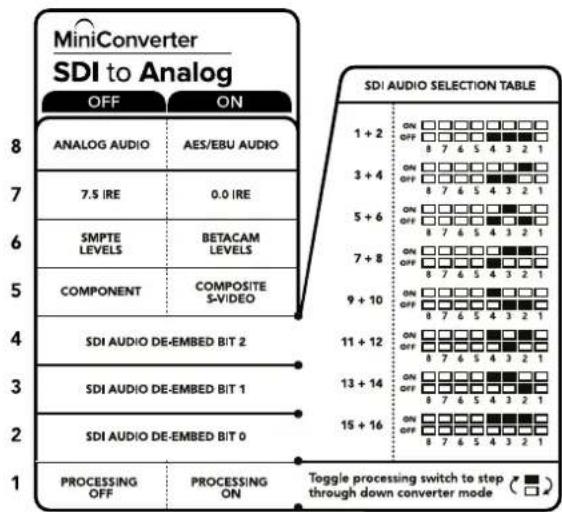

使用开关更改设置

很多 Blackmagic Converter 型号都具备内置开关。

要更改开关设置，只需使用笔尖上下拨动开关即可。这样可开启或关闭开关8个开关可为您提供众多组合选择，您可以根据需要挑选适合的转换设置。

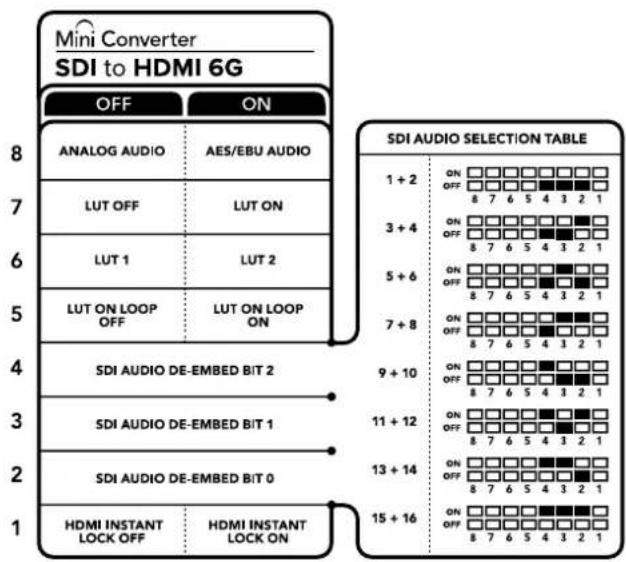

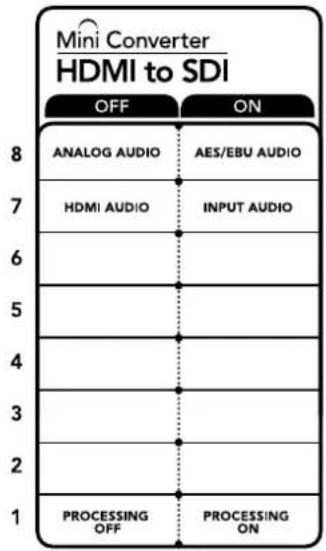

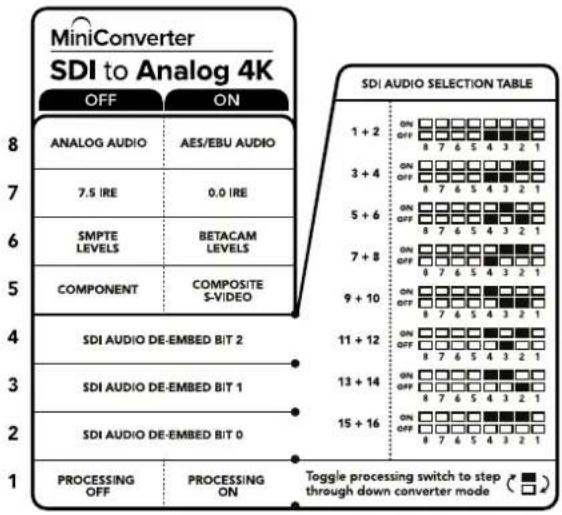

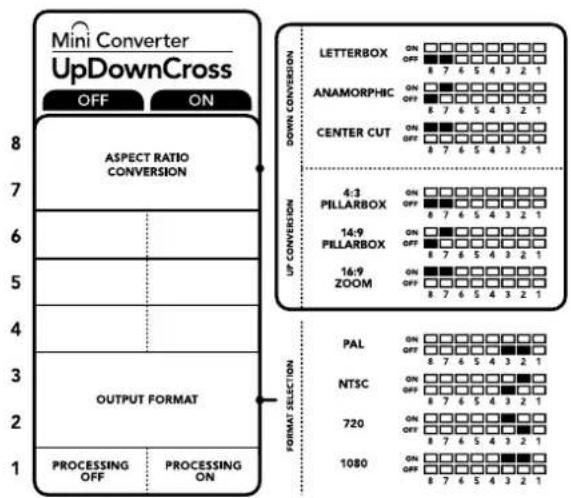

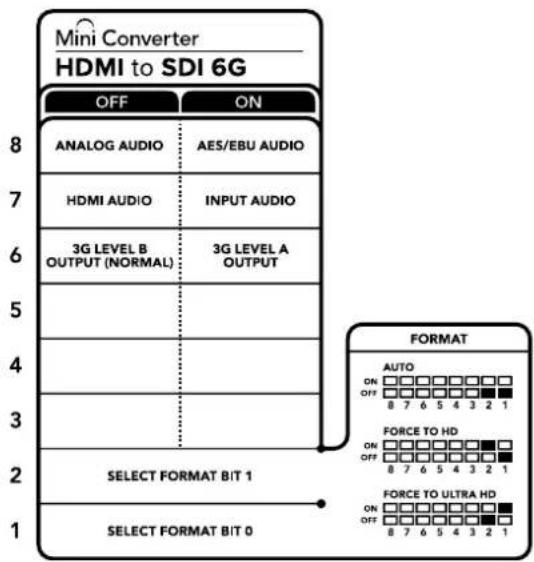

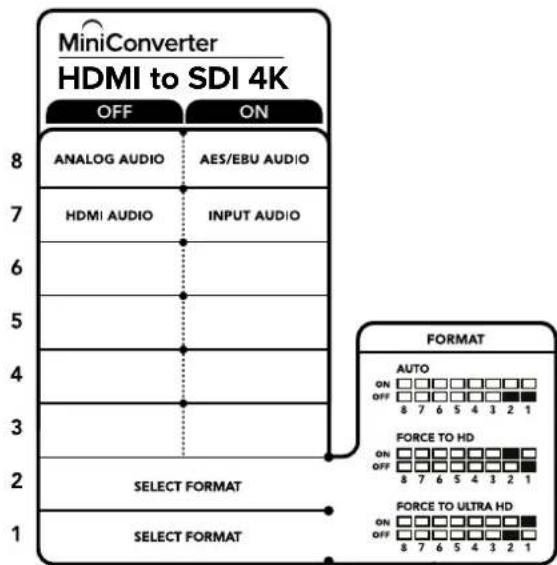

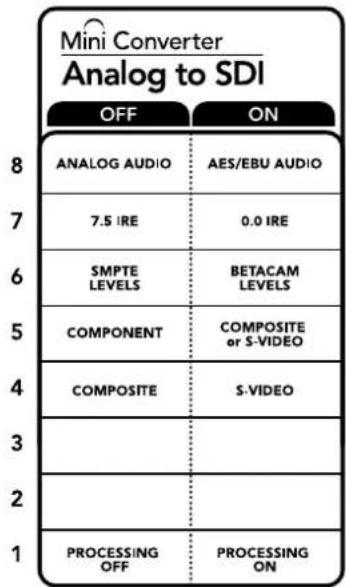

转换器底部印有开关设置图表。请从左到右仔细观察 1 到 8 号开关，以确保您的开关设置对应相关说明。关于每个开关及其设置的具体信息，请参考本手册中相应转换器型号的介绍部分。虽然转换器背面已印有开关设置图表，但是将来设备更新后或将添加新的设置功能，因此请关注本操作手册的最新版本发布，以便获得最新的信息。请到blackmagic Design的支持中心下载最新版操作手册，网址：www.blackmagicdesign.com/cn/support。

使用Blackmagic Converters Setup软件更改设置

在计算机上安装 Blackmagic Converters Setup 实用程序后，请通过 SB 将实用程序连接到您的 Blackmagic Converter。

Blackmagic Converters Setup实用程序可以让您通过Mac OS X或Windows计算机更新转换器的内部软件并调整设置。

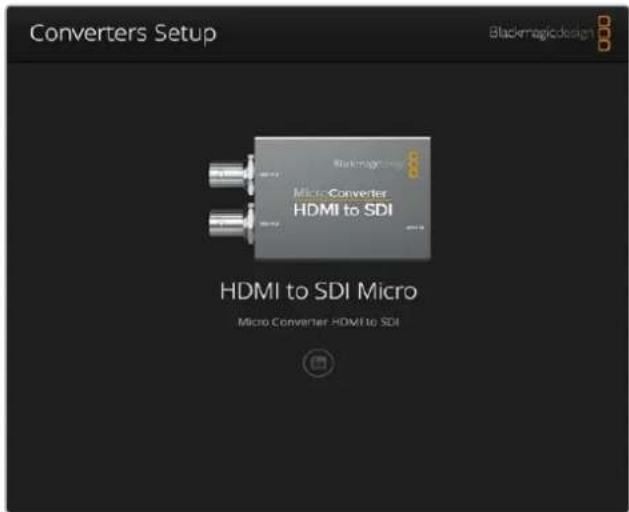

运行该实用程序后，首先出现的是主界面。如果您将多台转换器连接到计算机上，请点击blackmagic Converters Setup主页面左右两侧的箭头图标来进行选择。

要更改设置，请点击 Blackmagic Converter图像下方的设置图标。所有调整都会立即保存到您的转换器上。这样一来，一旦发生断电，您的各项设置都可在电源恢复后重新应用。

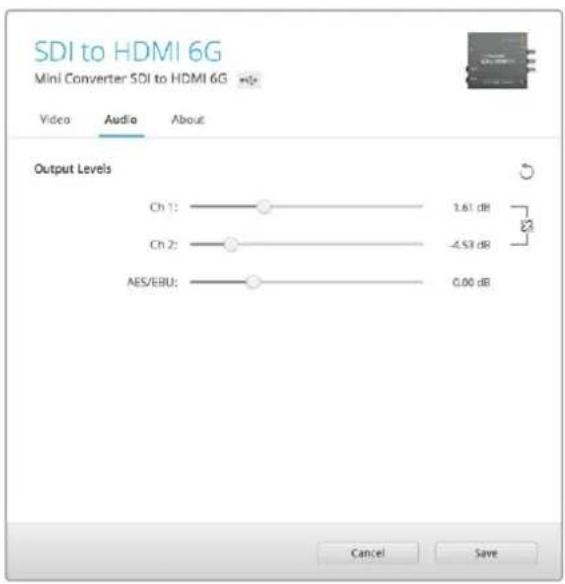

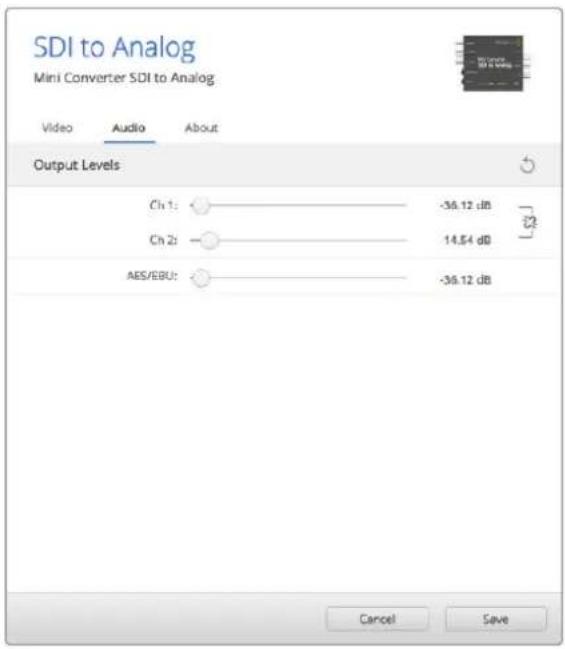

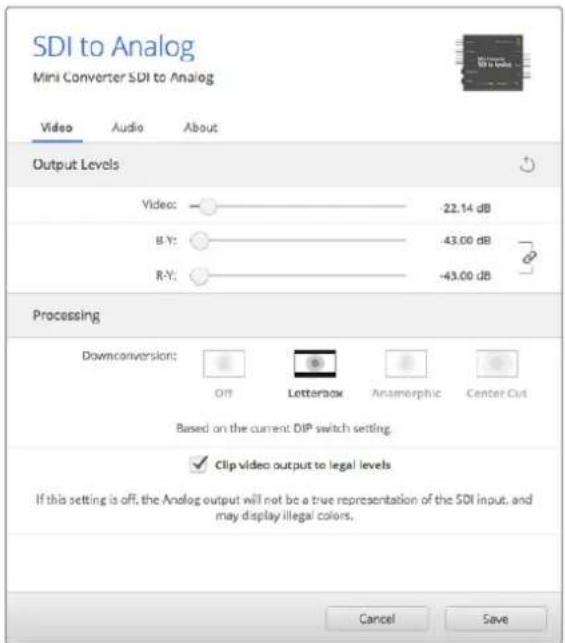

大部分设置只要使用转换器的内置开关就可以完成配置，但有些设置只能通过实用软件来配置，比如调整模拟视频或音频电平等。

提示: TeranexMini Converter 是12G-SDI 转换器，因此支持包括高达 4K DCI 60p 在内的更多视频格式。如果您想要获得关于如何使用 eranex Mini Converter，包括如何通过 Blackmagic TeranexSetup 软件更改设置的信息，请参考 TeranexMini Converter 操作手册。请到 Blackmagic Design 的支持中心下载最新版操作手册，网址：www.blackmagicdesign.com/cn/support。

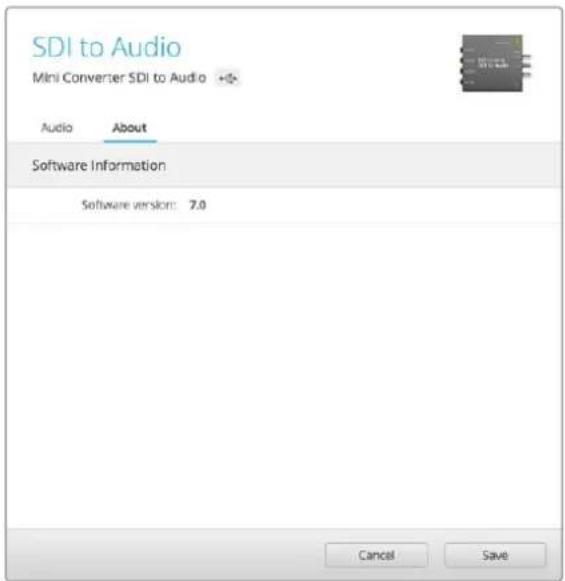

About (关于)选项卡

Blackmagic Converters Setup软件中的“About”选项卡是所有转换器型号都具备的。您可以使用该选项卡中的设置来为您的Blackmagic Converter命名。点击“Name”文本框并键入想要的转换器名称即可。点击“Save”（保存）以确认更改。

Blackmagic Converters Setup软件中的“About”（关于）选项卡可用于为您的Blackmagic Converter命名。您还可以查看该设置软件的版本信息。

“About”选项卡中的“Software Information”软件信息菜单可识别的 Blackmagic Converter 当前运行的是哪个软件版本。如果您的转换器的内部软件版本低于 Blackmagic Converters Setup 实用程序中的当前版本，程序中会出现“Update”（更新）按钮以便您更新转换器软件。

Blackmagic Converter系列型号

Blackmagic Converter系列可提供种类齐全的转换方案。例如，Mini Converter系列轻质坚固，可以被安装到视频设备或视频托架上；Battery Converter系列具有高强度设计，并内置充电电池，可实现自供电便携应用方案；而Blackmagic Micro Converter系列则是袖珍型SDI to HDMI和HDMI to SDI转换器，可通过USB供电，因此非常适合安装到监视器和笔记本电脑上使用。

在接下来几页中，本手册将为您介绍Blackmagic Converter以及开关配置和初始软件设置方面的内容。

Teranex Mini Converter系列

Blackmagic Teranex Mini Converter均为12G-SDI转换器，该系列支持高达4K DCI 60p的视频格式。这类转换器可使用选购的TeranexMini SmartPanel实现控制，获得内置LCD、控制按钮和旋钮等功能，还可通过以太网获得电源。如果您想要了解关于此类转换器的详细信息，包括如何通过Blackmagic Teranex Setup实用软件进行控制，可参考Teranex Mini Converter系列操作手册。具体请到Blackmagic Design支持中心www.blackmagicdesign.com/cn/support进行下载。

Blackmagic Micro Converter系列

Micro Converter SDI to HDMI

Micro Converter SDI to HDMI可将类型广泛的HDMI显示器和视频投影仪连接到SDI设备上。您的Micro Converter SDI to HDMI可自动检测SD/HD/3G-SDI，将信号转换到HDMI并带加嵌音频。这款微型广播级高品质转换器采用坚固的铝制机身，可通过USB获得电源，因此您可以使用一根常见的市售Micro USB线缆从笔记本电脑或者电视机的USB端口获得电源。Micro USB线缆可用来将手机连接到充电器或笔记本电脑上，因此如果您手头有此类线缆，正好可以派上用场。如果您线缆上的USB接头属于不同类型，请到电子设备商店购买合适的线缆即可。

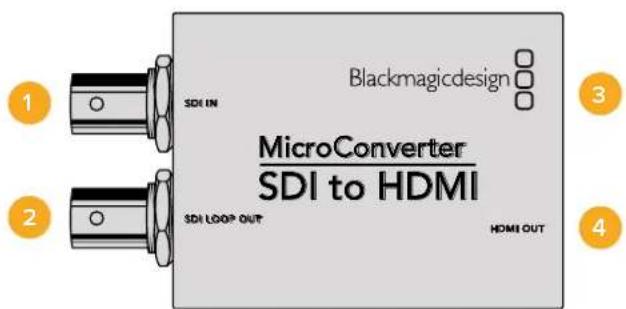

接口

1 SDI IN

BNC接口，主 SDI 视频输入。

2 SDI LOOP

BNC接口，SDI输入的环通输出。

3 Micro USB / Power

可通过内附的适配器提供电源，或者任何可通过标准USB转Micro USB转接线提供5V电源的设备，如笔记本电脑或电视机，都可以为转换器提供电源。还可通过您的c OS X或Windows计算机连接Blackmagic Converters Setup软件。

4 HDMI OUT

HDMI A类视频输出。

Blackmagic Converters Setup的各项设置

Blackmagic Converters Setup实用程序可用于更改Micro Converter的各项设置并更新转换器的内部软件。您可在“Video”视频以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Micro Converter SDIto HDMI的“Video”（视频）选项卡包含了如下设置：

"Clip video output to legal levels"
（视频限幅输出到合法电平）设置默认为勾选状态。
该设置可确保您的 HDMI 输出真实体现 SDI 输入。

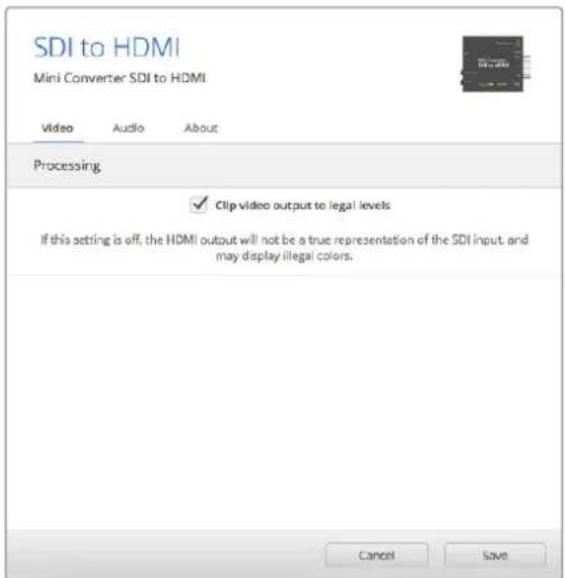

Processing (处理) 菜单

“Clip video output to legal levels”复选框可控制SDI输入上的限幅，以确保信号保持在HDMI合法电平之内，默认情况下应处于启用状态。

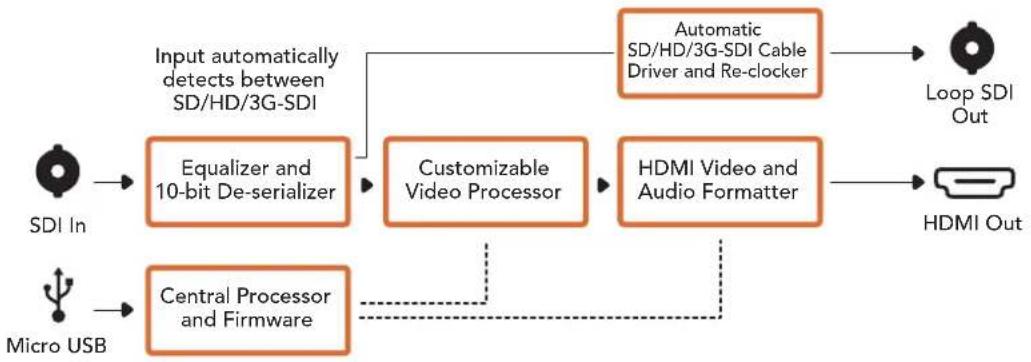

Micro Converter SDI to HDMI原理图

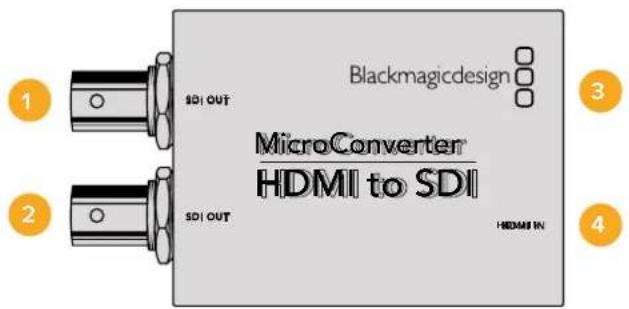

您可以使用Micro Converter HDMI to SDI型号的转换器将来自HDV摄像机和游戏机等设备的HDMI输出转换为SDI信号。这样就可以使用最长的SDI线缆，将来自HDMI的视频信号发送到SDI上，甚至可以为兼容HDMI的计算机添加SDI输出。这款微型广播级高品质转换器采用坚固的铝制机身，可通过USB获得电源，因此您可以使用一根常见的市Micro USB线缆从笔记本电脑或者电视机的USB端口获得电源。Micro USB线缆可用来将手机连接到充电器或笔记本电脑上，因此如果您手头有此类线缆，正好可以派上用场。如果您线缆上的USB接头属于不同类型，请到电子设备商店购买合适的线缆即可。

接口

1 SDI OUT

BNC接口，SDI视频输出。

2 SDI OUT

备用SDI视频输出。

3 Micro USB / Power

可通过内附的适配器提供电源，或者任何可通过标准USB转Micro USB转接线提供5V电源的设备，如笔记本电脑或电视机，都可以为转换器提供电源。还可通过您的c OS X或Windows计算机连接Blackmagic Converters Setup软件，以便更新Micro Converter的内部软件。

4 HDMI IN

HDMI A类视频输入。

Blackmagic Converters Setup的各项设置

Blackmagic Converters Setup实用程序可用于更改 Micro Converter的各项设置并更新转换器的内部软件。您可在“Video”视频以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Micro Converter HDMI to SDI的“Video”（视频）选项卡包含了如下设置：

使用 Blackmagic Converters Setup 软件的 “Video” 选项卡可调整 SDI 级别。

Processing (处理) 菜单

“3G Output”（3D输出）菜单可用来选择 A 级或 B 级 3G-SDI。该设置可用来更改 3G-SDI 输出标准，从而保持与设备之间的兼容，即指接收 A 级和 B 级的 3G-SDI 视频信号。B 级是默认设置。

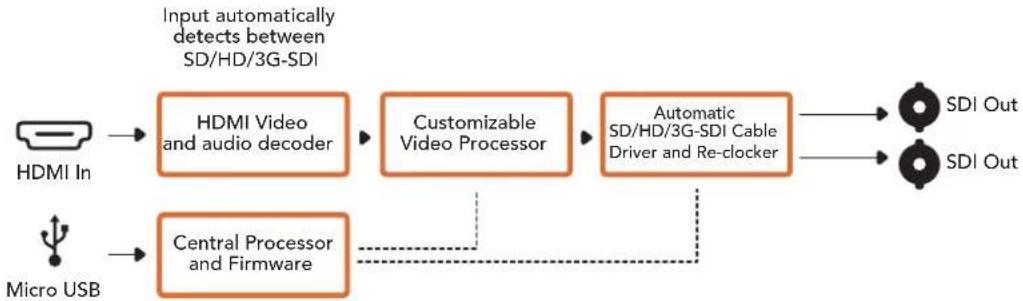

Micro Converter HDMI to SDI原理图


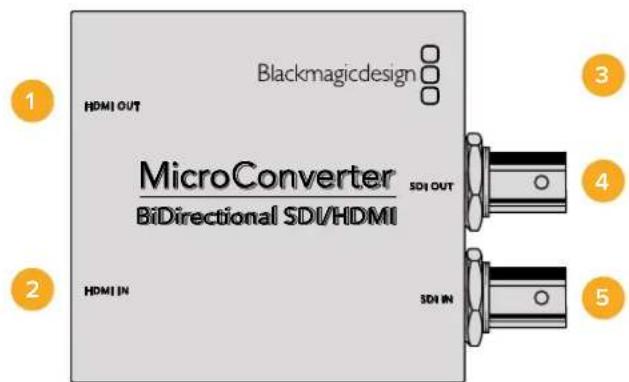

Micro Converter BiDirectional SDI/HDMI

Micro Converter BiDirectional SDI/HDMI可将HDMI转换为SDI和HD SDI视频，还可将SD和HD SDI转换成HDMI，同时加嵌音频。例如，您可以将V摄影机的HDMI输出转换成SDI来实现更长的线缆距离，还可以将DI返送信号转换成HDMI以便连接HDMI电视机。

如果只连接了一路输入，那么SDI和HDMI输出都可以作为环通输出使用，从而将输入信号发送至其他HDMI或SDI设备上。

Micro Converter BiDirectional SDI/HDMI将自动检测到SD/HD/3G-SDI输入格式，并将输出格式与之匹配。

这款微型广播级高品质转换器采用坚固的铝制机身，可通过USB获得电源，因此您可以使用一根常见的市售Micro USB线缆从笔记本电脑或者电视机的USB端口就能为Blackmagic Micro Converter BiDirectional SDI/HDMI供电。Micro USB线缆可用来将手机连接到充电器或笔记本电脑上，因此如果您手头有此类线缆，正好可以派上用场。如果您线缆上的SB接头属于不同类型，请到电子设备商店购买合适的线缆即可。

各类接口

1 HDMI OUT HDMI A类视频输出。

2 HDMI IN HDMI A类视频输入。

3 Micro USB / 电源

从笔记本电脑或电视机等能够通过标准 USB转Micro USB线缆提供5V电源的设备上，为设备提供5V电源。还可通过您的MacOSX或Windows计算机连接Blackmagic Converters Setup软件。

4 SDI OUT

BNC接口，SDI视频输出。

5 SDI IN

BNC接口，SDI视频输入。

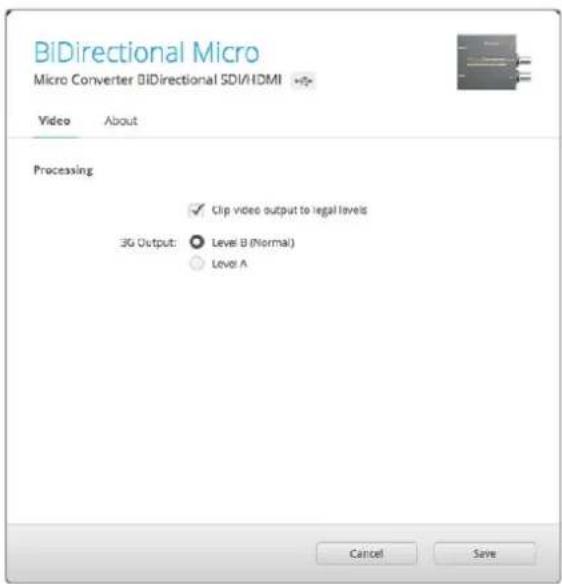

Blackmagic Converters Setup的各项设置

Blackmagic Converters Setup实用程序可用于更改 MicroConverter 的各项设置并更新转换器的内部软件。您可在 “Video” 预频以及 “About” （关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Micro Converter BiDirectional SDI/HDMI的“Video”（视频）选项卡包含了如下设置：

“Clip video output to legal levels”（视频限幅输出到合法电平）
设置默认为勾选状态。该设置可确保您的HDMI输出真实体现SDI输入。

Processing (处理) 菜单

"Clip video output to legal levels" 复选框可控制 SDI 输入上的限幅，以确保信号保持在 HDMI 合法电平之内，默认情况下应处于启用状态。

“3G Output”（3D输出）设置可用来选择A级或B级3G-SDI。该菜单可用来更改3G-SDI输出标准，从而保持与设备之间的兼容，即只接收A级和B级的3G-SDI视频信号。默认设置为B级。

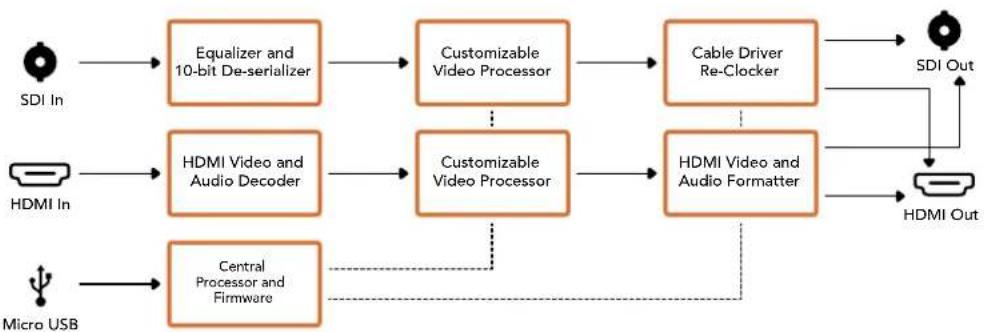

Micro Converter BiDirectional SDI/HDM原理图

Blackmagic Mini Converter系列

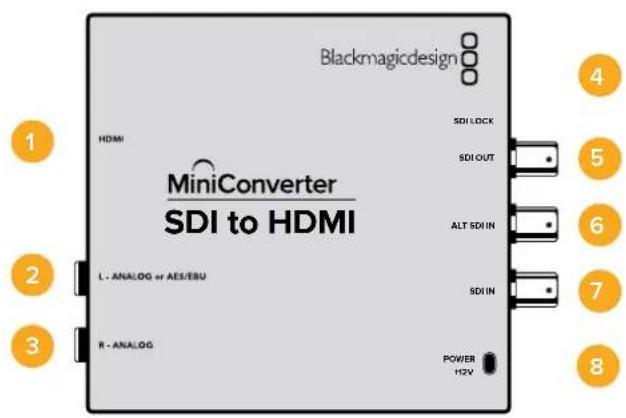

Mini Converter SDI to HDMI

Mini Converter SDI to HDMI可将类型广泛的HDMI显示器和视频投影仪连接到SDI设备上。您的MiniConverter SDIto HDMI可自动检测SD/HD/3G-SDI，将信号转换到HDMI并带加嵌音频，以及平衡AES/EBU或模拟音频输出。

接口

1 HDMI

HDMI A类视频输出。

1/4英寸接口，平衡左声道模拟音频或AES/EBU数字音频输出。

3 R - ANALOG

1/4英寸接口，平衡右声道模拟音频输出。

4 MINI-B USB端口

可通过您的 MacOS X 或 Windows 计算机连接到转换器设置软件。Mini Converter 的内部软件也可通过这一 USB 端口更新。

5 SDI OUT

BNC接口，SDI视频输出。

6 ALT SDI IN

可提供冗余 SDI 输入作为备用选择。

7 SDI IN

主SDI输入。

8 POWER +12V

12V电源输入。

开关

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模拟音频置为“ON”（开）则可选择数字S/EBU音频输出。

4号开关 - SDI音频解嵌Bit 2

4、3、2号开关合在一起可提供8个开/关组合。拥有八种不同的组合可从DI输入上解嵌出八对独立的声道并输出为HDMI、模拟或AES/EBU音频。

3号开关 - SDI音频解嵌Bit 1

详见4号开关描述。

2号开关 - SDI音频解嵌Bit 0

详见4号开关描述。

1号开关 - 处理停止 - 处理开始

此开关不使用。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例

您可以尝试不同的开关设置，比如将Blackmagic Mini Converter的8、4、3和2号开关置于“OFF”的位置，从而将其设置为解嵌SDI声道1和2并输出模拟音频。

SDI音频选项表

Converters Setup实用程序可用来更改 Mini Converter 的各项设置并更新其软件。您可在 “Video” 视频、“Audio” 音频以及 “About” （关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter SDI to HDMI的“Video”（视频）选项卡包含了如下设置：

Processing (处理) 菜单

“Clip video output to legal levels”复选框可控制SDI输入上的限幅，以确保信号保持在HDMI合法电平之内，默认情况下应处于启用状态。

“Clip video output to legal levels”设置默认为勾选。这样可确保您的HDMI视频输出保持在合法电平范围内。

Mini Converter SDI to HDMI的“Audio”（音频）选项卡包含了如下设置：

这一菜单可用来调整音频输出的增益设置。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup 软件中的 “Audio”
（音频）选项卡来调整音频电平。

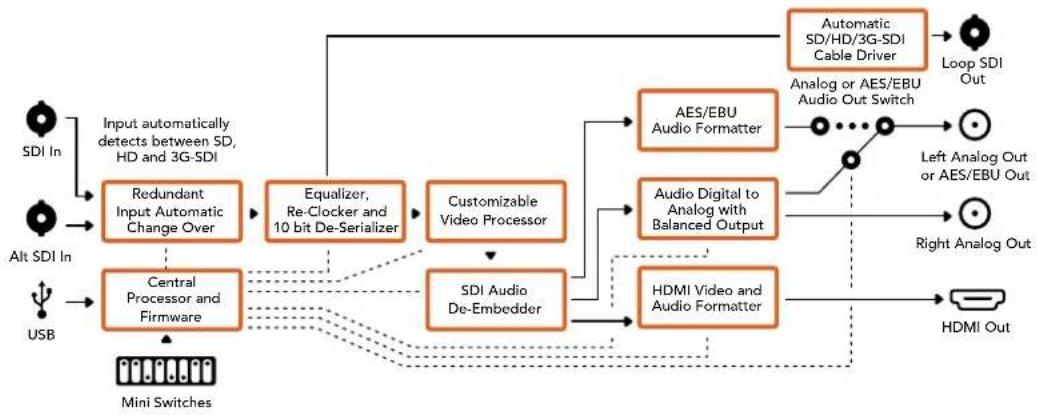

Mini Converter SDI to HDMI原理图


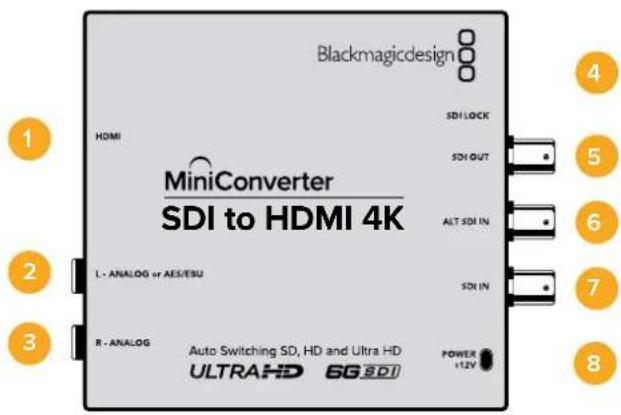

Mini Converter SDI to HDMI 4K

Mini Converter SDI to HDMI 4K以及SDI to HDMI 4K Heavy Duty型号可将类型广泛的HDMI显示器和视频投影仪连接到SDI设备上。您的Mini Converter SDI to HDMI 4K可自动检测SD/HD/3G/6G-SDI，将信号转换到HDMI并带加嵌音频，以及平衡AES/EBU或模拟音频输出。HDMI即时锁定功能可锁定HDMI输出，以便对使用相同格式的信号源进行更改时确保画面清晰稳定。如果您的转换器检测到HDMI输出上连接了HD监视器或电视机，并且其SDI输入上连接了Ultra HD信号源，那么转换器会自动对该信号进行下变换，以便您在HD监视器上查看Ultra HD信号源。

接口

1 HDMI HDMI A类视频输出。
2 L - ANALOG or AES/EBU 1/4英寸接口，平衡左声道模拟音频或AES/EBU数字音频输出。
3 R - ANALOG 1/4英寸接口，平衡右声道模拟音频输出。
4 MINI-B USB端口 可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。
5 SDI OUT BNC接口，SDI视频输出。
6 ALT SDI IN 可提供冗余SDI输入作为备用选择。
7 SDI IN 主SDI输入。
8 POWER +12V 12V 电源输入。

开关

提示: Mini Converter Heavy Duty型号的开关设有橡胶防尘盖，可起到保护作用。只要沿着保护盖的边缘打开就可以看到这些开关。

Mini Converter SDI to HDMI 4K 的开关可提供以下设置：

8号开关 - 模拟音频、AESEBU音频

将8号开关置为“OFF”（关）可选择平衡模组频置为“ON”（开）则可选择数字S/EBU音频输出。

4号开关 - SDI音频解嵌Bit 2

4、3、2号开关合在一起可提供8个开/关组合。拥有八种不同的组合可从DI输入上解嵌出八对独立的声道并输出为HDMI、模拟或AES/EBU音频。

3号开关 - SDI音频解嵌Bit 1

详见4号开关描述。

2号开关 - SDI音频解嵌Bit 0

详见4号开关描述。

1号开关 - 处理停止 - 处理开始

此开关不使用。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例

您可以尝试不同的开关设置，比如将Blackmagic Mini Converter的8、4、3和2号开关置于“OFF”的位置，从而将其设置为解嵌SDI声道1和2并输出模拟音频。

SDI音频选项表

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Video”视频、“Audio”音频以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter SDI to HDMI 4K的“Video”（视频）选项卡包含了如下设置：

“Clip video output to legal levels”设置默认为勾选。这样可确保您的HDMI视频输出保持在合法电平范围内。

Processing (处理) 菜单

选择此复选框可启用 HDMI 即时锁定功能。启用 HDMI 即时锁定功能后，即使在信号源更改时，HDMI 输出信号依然保持有效。这样一来，您的转换器就无需在显示视频输出画面之前先等待 HDMI 电视机或监视器进行锁定，因为该 HDMI 信号已被锁定。有一点请务必注意，该功能只能在更改使用相同视频格式的信号时适用。

这一HDMI即时锁定功能会造成视频和音频的短暂延迟，因此如果您要求的是零延迟转换输出，请取消勾选HDMI Instant Lock复选框来绕过HDMI即时锁定功能。

此复选框可控制SDI输入上的限幅以确保信号保持HDMI合法电平之内，默认情况下应处于勾选状态。

该菜单可用来调整音频输出上的增益设置。您可以单独调整每个声道的音频电平，或点击每个滑块一侧的链接图标来统一调整。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

Mini Converter SDI to HDMI 4K的“Audio”（音频）选项卡包含了如下设置：

使用Converters Setup软件中的“Audio”
(音频) 选项卡来调整音频电平。

Mini Converter SDI to HDMI 4K原理图

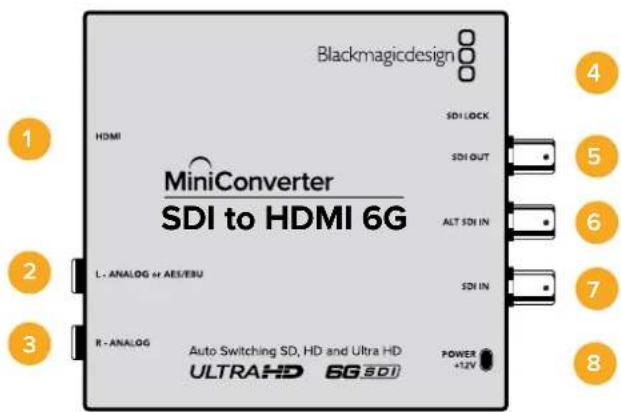

MiniConverter SDI to HDMI6G可将类型广泛的HDMI显示器和视频投影仪连接到SDI设备上。Mini Converter SDI to HDMI 6G可自动切换SD-SDI、HD-SDI、3G-SDI以及6G-SDI输入源，将信号转换为带嵌入音频的HDMI信号，并提供平衡AES/EBU或模拟音频输出。

HDMI即时锁定功能可锁定HDMI输出，以便对使用相同格式的信号源进行更改时确保画面清晰稳定。如果您的转换器检测到HDMI输出上连接了HD监视器或电视机，并且其SDI输入上连接了Ultra HD信号源，那么转换器会自动对该信号进行下变换，以便您在HD监视器上查看Ultra HD信号源。

您还可以加载3D LUT，为转换后的输出画面添加各类风格、调色以及色彩配置文件。3D LUT是基于硬件的标准33点精度查找表，它拥有更高精度的色彩处理能力，因此能为消费级电视机进行精确的色彩校准，以便用于重要的调色工作。3D LUT还能进行色彩空间转换，使不同的色彩空间能在各种显示器上使用。Mini Converter SDI to HDMI 6G附带两套默认LUT，包括彩色转黑白，以及 Blackmagic 摄影机默认色彩空间转 REC 709。

各类接口

1 HDMI

HDMI A类视频输出。

1/4英寸接口，平衡左声道模拟音频或AES/EBU数字音频输出。

3 R - ANALOG

1/4英寸接口，平衡右声道模拟音频输出。

4 MINI-B USB端口

可通过您的MacOS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。

5 SDI OUT

BNC接口，SDI视频输出。

6 ALT SDI IN

可提供冗余SDI输入作为备用选择。

7 SDI IN

主SDI输入。

8 POWER +12V

12V 电源输入。

开关

Mini Converter SDI to HDMI 6G 的开关可提供以下设置：

8号开关 - 模拟音频、AESEBU音频

将8号开关设置为“OFF”（关）可选择平衡模式音频，设置为“音频输出。

ON”（开）则可选择数AES/EBU

7号开关 - LUT关, LUT开

将7号开关设置为“OFF”可禁用LUT，设置为“ON”可启用LUT。

6号开关 - LUT 1, LUT 2

将6号开关设置为“OFF”可选择LUT1，设置为“ON”可启用LUT2。

5号开关 - LUT开环通关, LUT开环通开

将5号开关设置为“OFF”可选择LUT开环通关，设置为“ON”可选择LUT开环通开。

4号开关 - SDI音频解嵌Bit 2。

4、3、2号开关合在一起可提供8个开/关组合。拥有八种不同的组合可从DI输入上解嵌出八对独立的声道并输出为HDMI、模拟或AES/EBU音频。

3号开关 - SDI音频解嵌Bit 1。

详见4号开关描述。

2号开关 - SDI音频解嵌Bit 0。

详见4号开关描述。

1号开关 - HDMI即时锁定关, HDMI即时锁定开

将1号开关设置为“OFF”可选择HDMI即时锁定关，设置为“ON”可选择HDMI即时锁定开。

启用HDMI即时锁定功能后，即使在信号源更改时HDMI输出信号依然保持有效。这样一来，您的转换器就无需在显示视频输出画面之前先等待HDMI电视机或监视器进行锁定，因为该HDMI信号已被锁定。有一点请务必注意，该功能只能在更改使用相同视频格式的信号时适用。

这一HDMI即时锁定功能会造成视频和音频的短暂延迟，因此如果您要求的是零延迟转换输出，请关闭HDMI Instant Lock来绕过HDMI即时锁定功能。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

小型开关设置示例

您可以尝试不同的开关设置，比如将Blackmagic Mini Converter的8、4、3和2号开关置于“OFF”的位置，从而将其设置为解嵌SDI声道1和2并输出模拟音频。

SDI音频选项表

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在“Video”视频、“Audio”音频以及“About”（关于）选项卡之间移动来实现各种设置。About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter SDI to HDMI 6G的“Video”（视频）选项卡包含了如下设置：

“Clip video output to legal levels”（视频限幅输出到合法电平）设置默认为勾选状态。这样可确保您的HDMI视频输出保持在合法电平范围内。

Processing (处理) 菜单

-33 Point 3D LUT (33点精度3D LUT)

Mini Converter SDI to HDMI 6G支持.cube LUT文件，这类文件可由DaVinci Resolve或其他可导出.cube文件的调色软件创建获得。

您可以点击每个 LUT 栏相对应的 “Load” 按钮，从计算机上选择想要的 tube 文件，然后点击 “OK” 来加载 2 个独立的 LUT。点击 “Save” 以确认设置。LUT 的文件名将出现在每个 “Load” 按钮一侧，以便您明确 LUT 和 LUT 2 分别使用的是哪个 LUT。

- 什么是3D LUT?

3D LUT, 也称“3D查找表”，它是一个含有数值表格的文件，这一表格可将视频的色彩空间转为一组3D立方空间的新色彩数值。

这个色彩立方包含了由 X、Y、Z 的三维空间所定义的初级色彩的所有变化。这样一来，SDI 输入视频中的 RGB 通道就能被重新映射到 HDMI 视频输出中的任何一个 RGB 输出色彩中。这一功能非常强大，因为这意味着任何色彩都能被映射到另一个色彩上，这样您就能执行非常精确的色彩调整来校准显示器；或者当您处理不同类型的现场 RAW 摄影机文件，并且想查看线性 Gamma 时，可为显示器加载对数 Gamma 曲线。

其中一个加载的默认LUT可将您的输入视频转换为黑白画面，3D LUT究竟有多强大可见一斑。这说明所有的输入RGB色彩都通过这一3DLUT被重新映射成了黑白RGB输出值，并通过HDMI输出。您可以创建自己的3DLUT，并可通过管理软件上传，DaVinci Resolve甚至还能将调色设置转换成3D LUT，以便您随后上传到您的Mini Converter SDI to HDMI 6G。您可以输出SDI视频环通输出上的3D LUT，从而将Mini Converter作为专门的3D LUT色彩处理器使用，即使您并不使用HDMI输出也可如此操作！

更多关于如何创建3D LUT的.cube文件详情，请参考DaVinciResolve操作手册，该手册可到Blackmagic Design官网www.blackmagicdesign.com/cn/support下载。

此复选框可控制SDI输入上的限幅以确保信号保持HDMI合法电平之内，默认情况下应处于勾选状态。

这一菜单可用来调整音频输出的增益设置。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0dB，点击“Output Levels”菜单顶部的重置按钮即可。Mini Converter SDI to HDMI 6G的“Audio”（音频）选项卡包含了如下设置：

使用Converters Setup软件中的“Audio”
（音频）选项卡来调整音频电平。

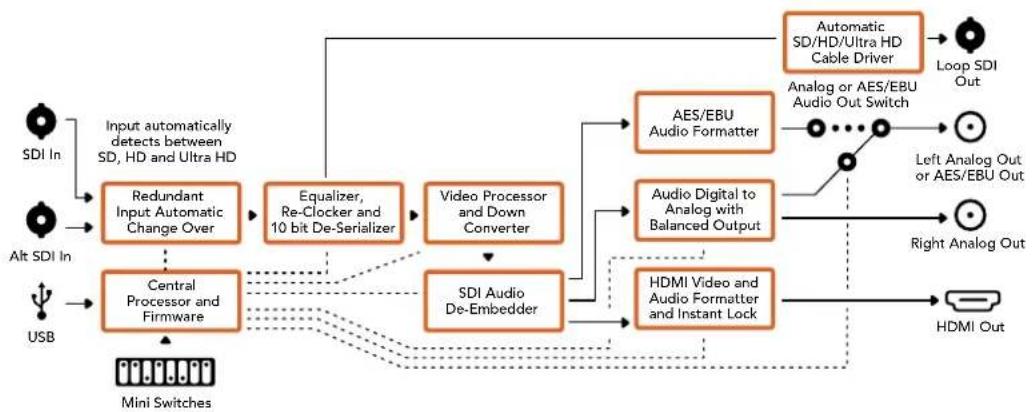

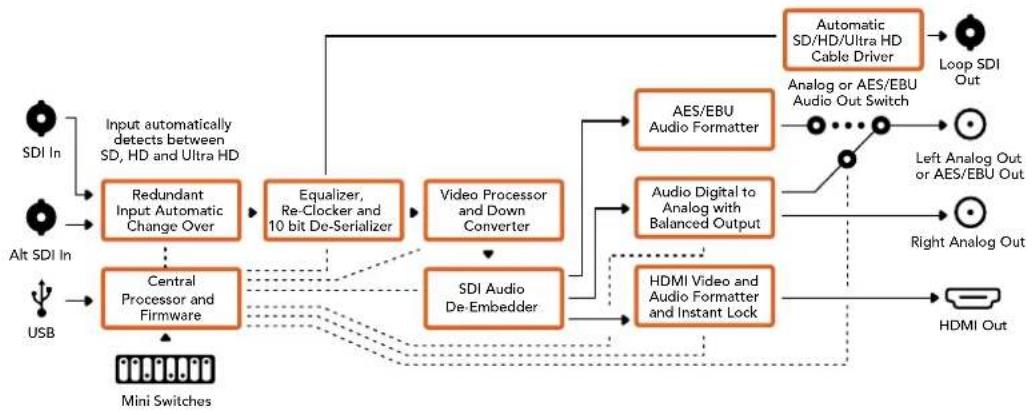

Mini Converter SDI to HDMI 6G原理图


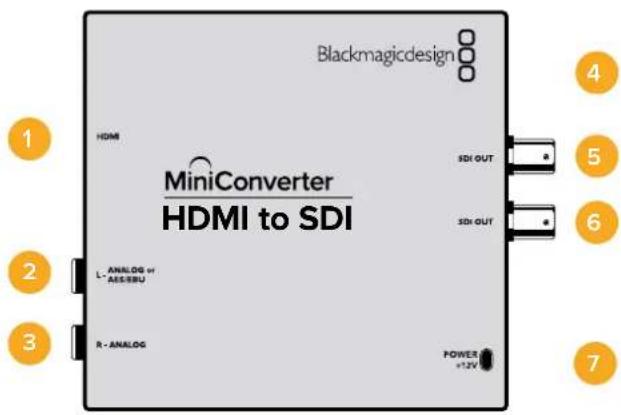

Mini Converter HDMI to SDI

您的Mini Converter HDMI to SDI可将来自HDV摄影机和游戏机等设备的HDMI输出转换为SDI输出，并可选择嵌入来自HDMI、AES/EBU或平衡模拟输入上的音频。换言之，您可以使用最长的DI线缆，将来自HDMI的视频信号发送到SDI上，甚至可以为兼容HDMI的计算机添加SDI输出。这款转换器还自带HD到SD下变换器。

接口

1 HDMI

HDMI A类视频输入。

1/4英寸接口，平衡左声道模拟音频或AES/EBU数字音频输入。

3 R - ANALOG

1/4英寸接口，平衡右声道模拟音频输入。

4 MINI-B USB端口

可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。

5 SDI OUT

BNC接口，SDI视频输出。

6 SDI OUT

备用 SD 视频输出。

7 POWER +12V

12V 电源输入。

开关

Mini Converter HDMI to SDI的开关可提供以下设置：

8号开关 - 模拟音频、AESEBU音频

将8号开关置为“OFF”（关）可选择模拟器，置为“ON”（开）则可选择数字S/EBU音频输入。要使用这些输入，请务必将7号开关也设为“ON”（开）。

7号开关 - HDMI音频、输入音频

将7号开关置为“OFF”（关）可选嵌嵌 HDMI音频，置为“ON”（开）可选嵌嵌嵌或 AES/EBU 音频。

1号开关 - 处理停止 - 处理开始

拨动1号开关可逐个选择3种不同宽高比的 HD到SD下变换。例如，您每次在关和开之间切换可依次应用Anamorphic(变形)、Center Cut(左右切边)以及Letterbox（上下加黑边）的宽高比选项。将1号开关置为“OFF”（关）可绕过变换器输出 HD。

通过USB连接Blackmagic Converters Setup软件时，您的下变换设置可通过该软件来控制。如果您希望转换器记住各项软件设置，请从计算机断开，开启转换器，并使用号开关来设置下变换。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在“Video”视频、“Audio”音频以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

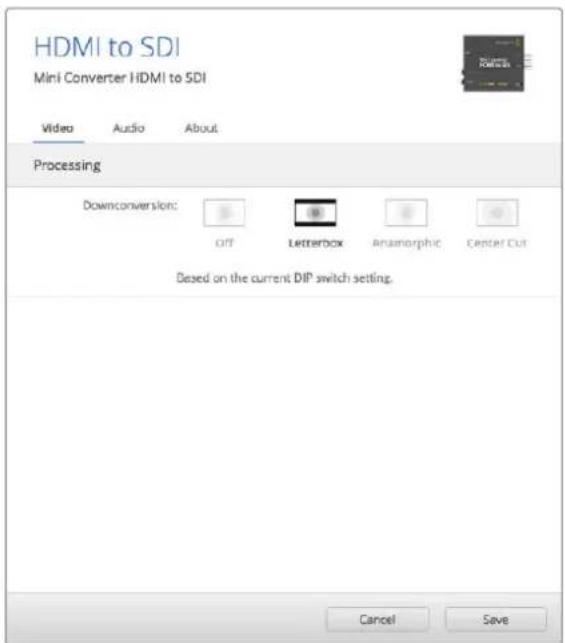

Mini Converter HDMI to SDI的“Video”（视频）选项卡包含了如下设置：

Processing (处理) 菜单

该菜单可用来选择 HD 到 SD 下变换画面的宽高比。选项包括 Letterbox（上下加黑边）、Anamorphic（变形）、Center Cut（左右切边）或 “Off”（不处理）。

Converters Setup软件中的“Video”（视频）选项卡可用来调整各项处理设置。

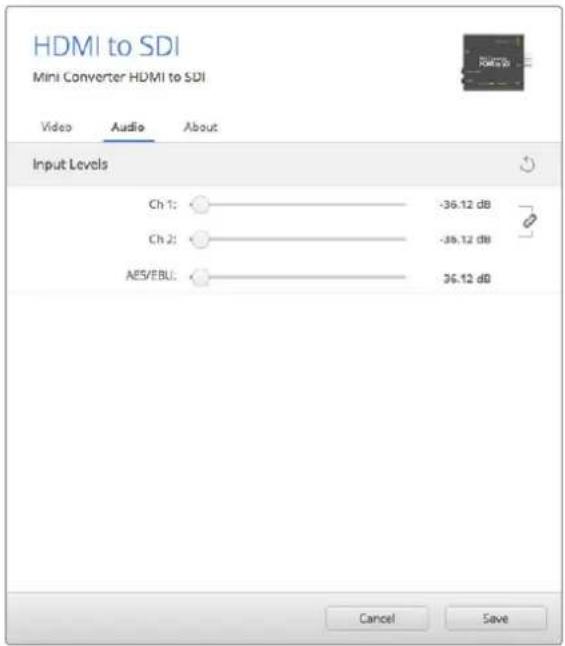

Mini Converter HDMI to SDI的“Audio”（音频）选项卡包含了如下设置：

Input Levels (输入电平) 菜单

此菜单可让您调整音频输入上的增益。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0 dB，点击“Input Levels”菜单顶部的重置按钮即可。

使用Converters Setup软件中的“Audio”
（音频）选项卡来调整音频电平。

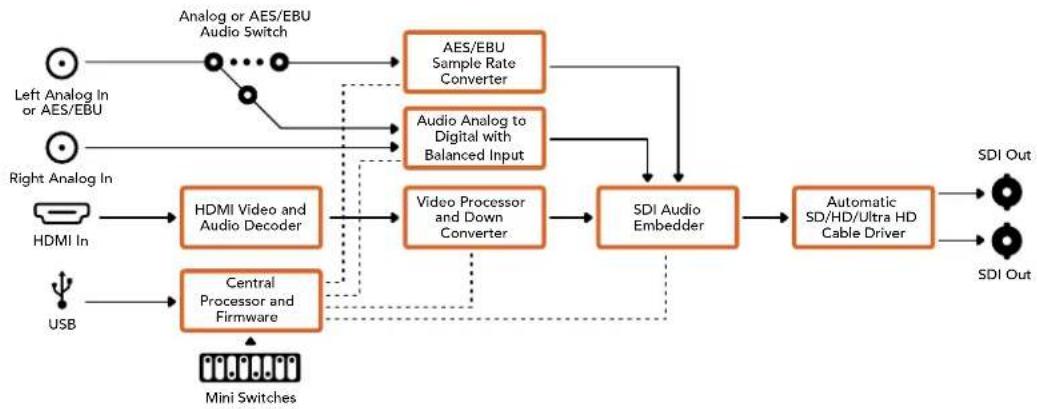

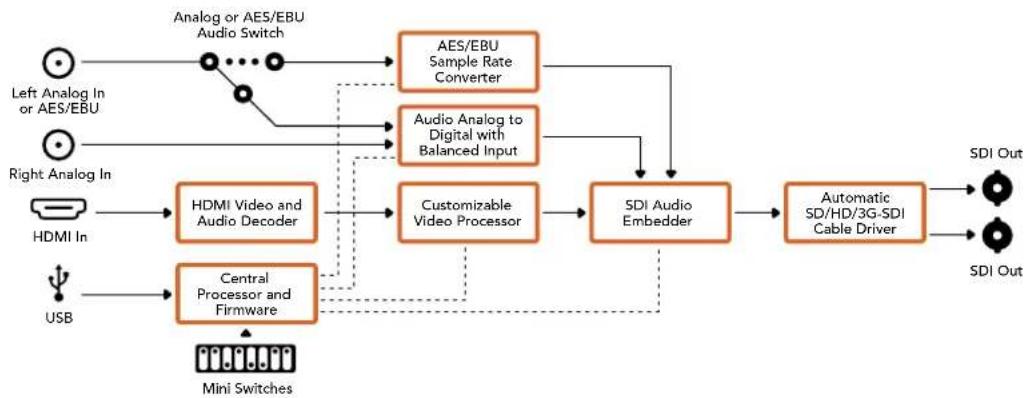

Mini Converter HDMI to SDI原理图

Mini Converter HDMI to SDI 4K

Mini Converter HDMI to SDI 4K和HDMI to SDI 4K Heavy Duty型号可将来自HDV摄影机和游戏机等设备的HDMI输出转换为SDI输出，并可选择嵌入来自HDMI、AES/EBU或平衡模拟输入上的音频。换言之，您可以使用最长的SDI线缆，将来自HDMI的视频信号发送到SDI上，甚至可以为兼容HDMI的计算机添加SDI输出。

接口

1 HDMI

HDMI A类视频输入。

1/4英寸接口，平衡左声道模拟音频或AES/EBU数字音频输入。

3 R - ANALOG

1/4英寸接口，平衡右声道模拟音频输入。

4 MINI-B USB端口

可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。

5 SDI OUT

BNC接口，SDI视频输出。

6 SDI OUT

备用 SD 视频输出。

7 POWER +12V

12V 电源输入。

开关

提示: Mini Converter Heavy Duty型号的开关设有橡胶防尘盖，可起到保护作用。只要沿着保护盖的边缘打开就可以看到这些开关。

Mini Converter HDMI to SDI4K 的开关可提供以下设置：

8号开关 - 模拟音频、AESEBU音频

将8号开关置为“OFF”（关）可选择模拟频置为“ON”（开）则可选择数字S/EBU音频输入。要使用这些输入，请务必将7号开关也设为“ON”（开）。

7号开关 - HDMI音频、输入音频

将7号开关置为“OFF”（关）可选嵌嵌 HDMI音频，置为“ON”（开）可选嵌嵌或 AES/EBU音频。

2、1号开关 选择格式Bit 1、0

如果连接的HDMI源可以输出Ultra HD和HD，您可以通过对转换器进行设置，强制该信号源输出使用其中一种格式。当您想要在SDI设备上以HD记录或显示计算机桌面以便查看画面时，这一功能会非常有用。

它可能看起来类似上变换或下变换设置，但转换器实际的操作是命令源设备输出Ultra HD或HD视频，以便转换器输出未经上变换或下变换的源视频原生HD或Ultra HD分辨率。

要强制您的源视频使用HD、Ultra HD，或让转换器自动决定源设备的最佳分辨率，只需使用开关和开关2的组合即可。

组合设置如下：

转换器将根据其输出能力，为源设备决定最佳HD或Ultra HD分辨率。

如果您的HDMI源设备可输出HD和Ultra HD，您的转换器将命令源设备输出HD视频。

如果您的HDMI源设备可输出HD和Ultra HD，您的转换器将命令源设备输出Ultra HD视频。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Audio”（音频）以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

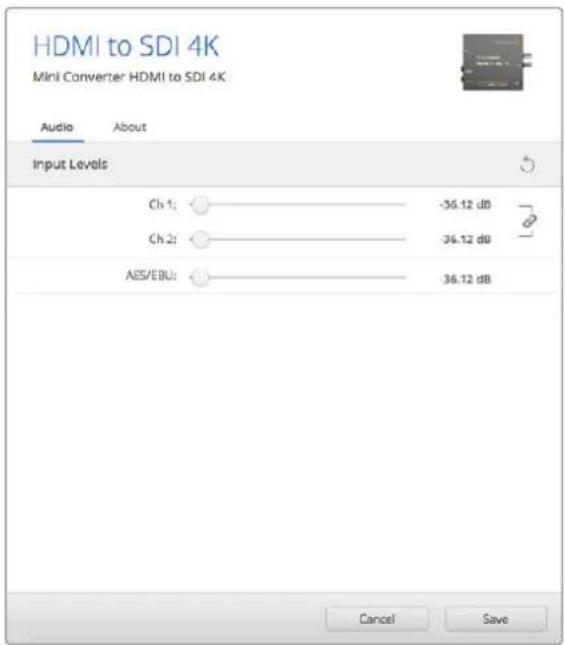

Mini Converter HDMI to SDI 4K的“Audio”（音频）选项卡包含了如下设置：

Input Levels (输入电平) 菜单

此菜单可让您调整音频输入上的增益。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0 dB，点击“Input Levels”菜单顶部的重置按钮即可。

使用 Converters Setup 软件中的 “Audio”
（音频）选项卡来调整音频电平。

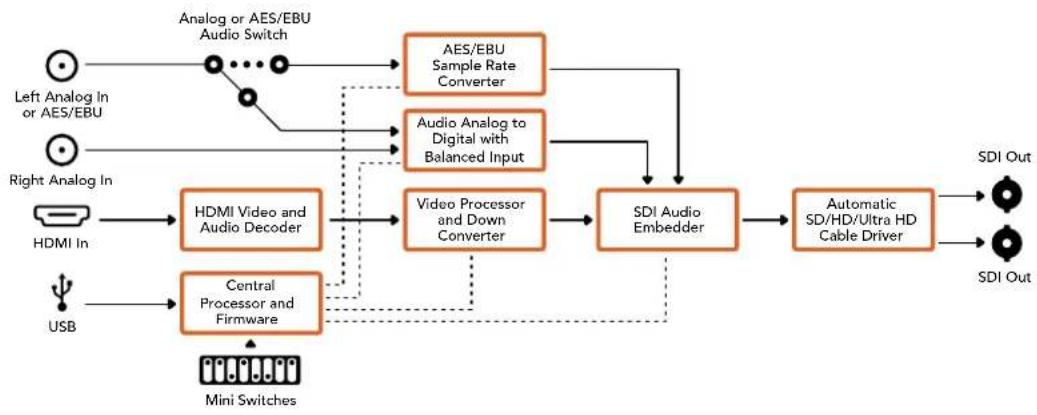

Mini Converter HDMI to SDI 4K原理图


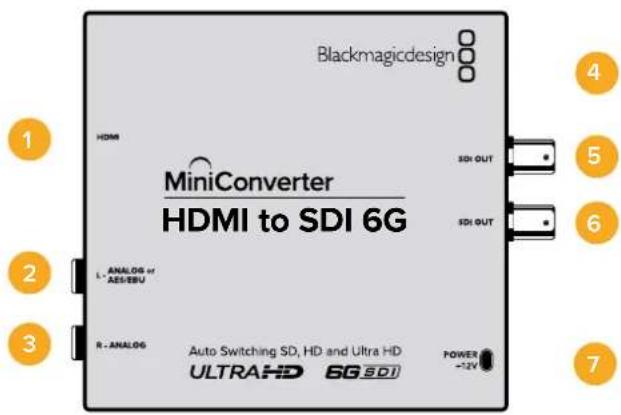

Mini Converter HDMI to SDI 6G

您的Mini Converter HDMI to SDI 6G可将来自HDV摄影机和游戏机等设备的 HDMI输出转换为SDI 输出，并可选择嵌入来自 HDMI、AES/EBU或平衡模拟输入上的音频。换言之，您可以使用最长的线缆，将来自HDMI的视频信号发送到 SDI上，甚至可以为配备 HDMI兼容的计算机添加 SDI输出。

各类接口

1 HDMI

HDMI A类视频输入。

1/4英寸接口，平衡左声道模拟音频或AES/EBU数字音频输入。

3 R - ANALOG

1/4英寸接口，平衡右声道模拟音频输入。

4 MINI-B USB端口

可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。

5 SDI OUT

BNC接口，SDI视频输出。

6 SDI OUT

备用SD视频输出。

7 POWER +12V

12V 电源输入。

开关

Mini Converter HDMI to SDI6G 的小型开关可提供以下设置：

8号开关 - 模拟音频、AESEBU音频

将8号开关设置为“OFF”（关）可选择按键调频设置为“ON”（开）则可选择数字S/EBU音频输入。要使用这些输入，请务必将号开关也设为“ON”（开）。

7号开关 - HDMI音频、输入音频

将7号开关设置为“OFF”（关）可选嵌 HDMI音频，设置为“ON”（开）可选嵌嵌或 AES/EBU 音频。

将6号开关设置为“OFF”可选择3GB级输出，设置为“ON”可选择3GA级输出

2、1号开关 选择格式Bit 1、0

如果连接的HDMI源可以输出Ultra HD和HD，您可以通过对转换器进行设置，强制该信号源输出使用其中一种格式。当您想要在SDI设备上以HD记录或显示计算机桌面以便查看画面时，这一功能会非常有用。

它可能看起来类似上变换或下变换设置，但转换器实际的操作是命令源设备输出Ultra HD或HD视频，以便转换器输出未经上变换或下变换的源视频原生HD或Ultra HD分辨率。

要强制您的源视频使用 HD、Ultra HD，或让转换器自动决定源设备的最佳分辨率，只需使用开关和开关2的组合即可。

组合设置如下：

AUTO - 1号开关置为OFF, 2号开关置为OFF

转换器将根据其输出能力，为源设备决定最佳HD或Ultra HD分辨率。

如果您的HDMI源设备可输出HD和Ultra HD，您的转换器将命令源设备输出HD视频。

FORCE TO ULTRA HD - 1号开关置为ON, 2号开关置为OFF

如果您的HDMI源设备可输出HD和Ultra HD，您的转换器将命令源设备输出Ultra HD视频。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

Blackmagic Converters Setup的各项设置

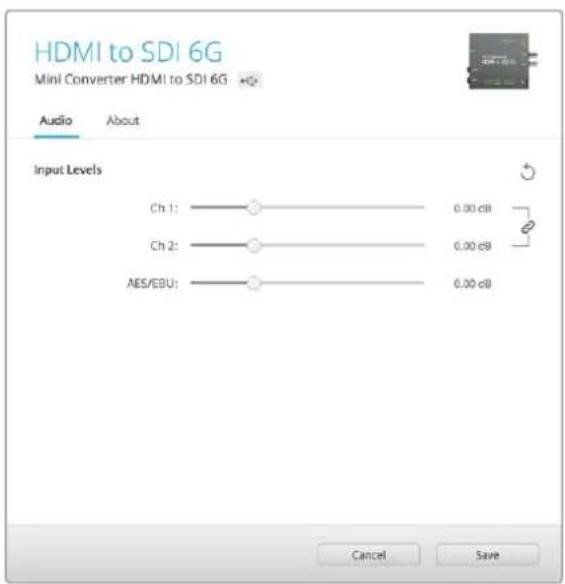

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Audio”（音频）以及“About”（关于）选项卡之间移动来实现各种设置。About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。Mini Converter HDMI to SDI 6G的“Audio”音频选项卡包含了如下设置：

Input Levels (输入电平) 菜单

此菜单可让您调整音频输入上的增益。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0 dB，点击“Input Levels”菜单顶部的重置按钮即可。

使用Converters Setup软件中的“Audio”
（音频）选项卡来调整音频电平。

Mini Converter HDMI to SDI 6G原理图


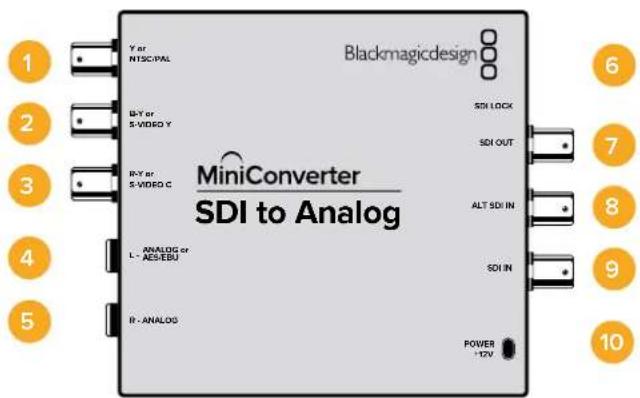

Blackmagic Mini Converter SDI to Analog型号可将SD/HD-SDI转换为模拟分量、NTSC和PAL视频输出，以及平衡AES/EBU或模拟音频输出。您的转换器可轻松连接到模拟视频监视器和Betacam SP以及VHS等录像机设备。转换器内置的硬件下变换器可让您将ID-SDI视频连接到SD模拟设备。您甚至可以从16路解嵌SDI音频通道输出各对模拟音频。

接口

1 Y or NTSC/PAL BNC接口，模拟分量Y或复合NTSC/PAL输出。
2 B-Y or S-VIDEO Y BNC接口，模拟分量B-Y或S-Video Y输出。
3 R-Y or S-VIDEO C BNC接口，模拟分量R-Y或S-Video C输出。
4 L - ANALOG or AES/EBU 1/4 英寸接口，平衡左声道模拟音频或AES/EBU数字音频输出。
5 R - ANALOG 1/4 英寸接口，平衡右声道模拟音频输出。
6 MINI-B USB端口
7 可通过您的 Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。
8 SDI OUT BNC接口，SDI视频输出。
9 ALT SDI IN 可提供冗余SDI输入作为备用选择。
10 SDI IN 主SDI输入。
11 POWER +12V 12V电源输入。

开关

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模增频置为“ON”（开）则可选择数字S/EBU音频输出。

7号开关 - 75 IRE - 0.0 IRE

美国及其它使用 NTSC 7.5 黑电平设置的国家应将 7 号开关置为 “OFF”（关）。其它不使用 7.5 黑电平设置的国家则应将 7 号开关置为 “ON”（开）。此设置可复合或 S-Video 输出有影响。

将6号开关置为“OFF”（关）可选择 SMPTE电平，置为“ON”（开）则可选择 Betacam电平。SMPTE电平使用更为广泛，甚至是Betacam SP录机也可以使用SMPTE电平，因此仅在您十分确定使用Betacam电平时再将此开关设置为Betacam选项。

5号开关 - 分量、复合或SVideo

将5号开关置为“OFF”（关）可选择部分量频输出，置为“ON”（开）则可选复合和 S-Video 输出。

想要通过S-Video和复合输出来显示HD视频输入，请务必将下变换置为“ON”(开)。分量模式视频支持HD和SD视频。

4号开关 - SDI音频解嵌Bit 2

4、3、2号开关合在一起可提供 8个开/关组合。拥有八种不同的组合可从DI输入上解嵌出八对独立的声道。

3号开关 - SDI音频解嵌Bit 1

详见4号开关描述。

2号开关 - SDI音频解嵌Bit 0

详见4号开关描述。

1号开关 - 处理停止 - 处理开始

拨动1号开关可逐个选择3种不同宽高比的HD到SD下变换。例如，您每次在关和开之间切换可依次应用Anamorphic（变形）、Center Cut（左右切边）以及Letterbox（上下加黑边）的宽高比选项。将开关置为“OFF”（关）可绕下变换器输出 HD。

通过USB连接Blackmagic Converters Setup软件时，您的下变换设置可通过该软件来控制。如果您希望转换器记住各项软件设置，请从计算机断开，开启转换器，并使用号开关来设置下变换。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例

您可以尝试不同的开关设置，比如将Blackmagic Mini Converter的8、5、4、3和2号开关置于“OFF”的位置，从而将其设置输出高清复合视频和模拟声道1和2。

SDI音频选项表

Converters Setup实用程序可用来更改 Mini Converter 的各项设置并更新其软件。您可在 “Video” 视频、“Audio” 音频以及 “About” （关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Converters Setup软件中的“Video”（视频）选项卡可用来调整模拟视频级别并各项处理设置。

Processing (处理) 菜单

此菜单可让您设置下变换视频的宽高比。选项包括 Letterbox（上下加黑边）、Anamorphic（变形）、Center Cut（左右切边）或不处理。

“Clip video output to legal levels”复选框可控制SDI输入上的限幅，以确保信号保持在HDMI合法电平之内，默认情况下应处于启用状态。

该菜单可用来单独设置亮度和色度电平，以及Y和R-Y分量电平。

Mini Converter SDI to Analog的“Audio”（音频）选项卡包含了如下设置：

这一菜单可用来调整音频输出的增益设置。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup软件中的“Audio”（音频）选项卡来调整模拟音频电平。

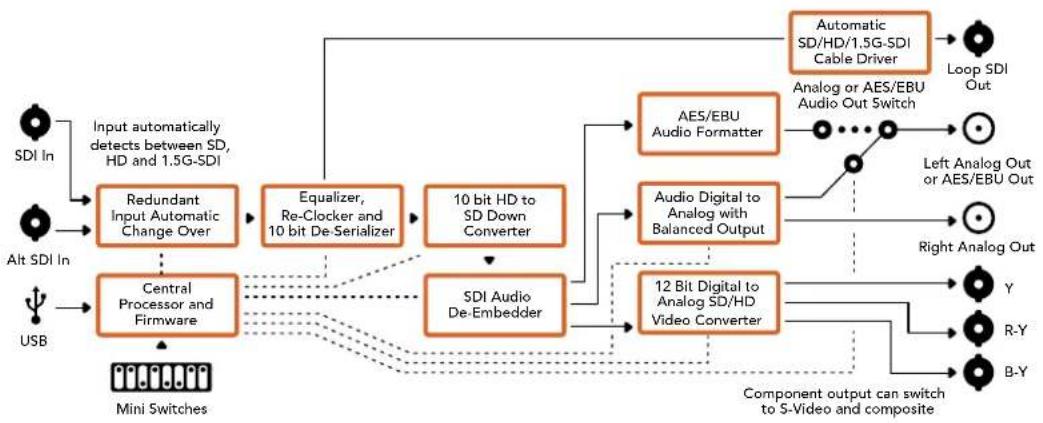

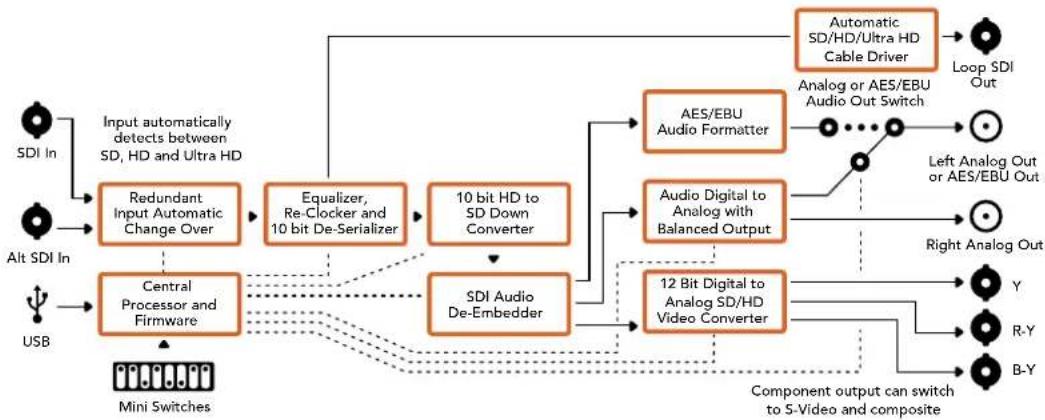

Mini Converter SDI to Analog原理图


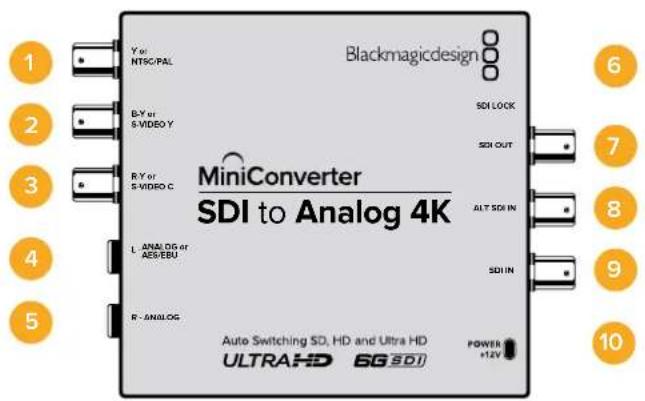

Mini Converter SDI to Analog 4K

Mini Converter SDI to Analog 4K和SDI to Analog 4K Heavy Duty型号可将SD/HD/3G/6G-SDI转换为模拟分量、NTSC和PAL视频输出，以及平衡AES/EBU或模拟音频输出。它的下变换器可将6G-SDI视频连接到SD或HD模拟设备，轻松连接如Betacam SP和VHS等视频监视器和录机设备。您甚至可以从16路解嵌SDI音频通道输出各对模拟音频。

接口

1 Y or NTSC/PAL BNC接口，模拟分量Y或复合NTSC/PAL输出。

4 L - ANALOG or AES/EBU 1/4 英寸接口，平衡左声道模拟音频或AES/EBU数字音频输出。

5 R - ANALOG 1/4 英寸接口，平衡右声道模拟音频输出。

6 MINI-B USB端口 可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。

7 SDI OUT BNC接口, SDI视频输出。

8 ALT SDI IN 可提供冗余SDI输入作为备用选择。

9 SDI IN 主SDI输入。

10 POWER +12V 12V电源输入。

开关

提示: Mini Converter Heavy Duty型号的开关设有橡胶防尘盖，可起到保护作用。只要沿着保护盖的边缘打开就可以看到这些开关。

Mini Converter SDI to Analog 4K的开关可提供以下设置：

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模拟音频，置为“ON”（开）则可选择数字S/EBU音频输出。

7号开关 - 7.5 IRE - 0.0 IRE

美国及其它使用 NTSC 7.5黑电平设置的国家应将7号开关置为“OFF”（关）。其它不使用 7.5黑电平设置的国家则应将7号开关置为“ON”（开）。此设置仅复合或 S-Video 输出有影响。

将6号开关置为“OFF”（关）可选择 SMPTE电平，置为“ON”（开）则可选择 Betacam电平。SMPTE电平使用更为广泛，甚至是Betacam SP录机也可以使用SMPTE电平，因此仅在您十分确定使用Betacam电平时再将此开关设置为Betacam选项。

5号开关 - 分量、复合或SVideo

将5号开关置为“OFF”（关）可选择部分量频输出，置为“ON”（开）则可选择复合和S-Video输出。

想要通过S-Video和复合输出将HD视频输入作为SD显示，请务必将下变换置为“ON”（开）。分量模拟视频支持HD和SD视频。

4、3和2号开关 - SDI音频解嵌

4、3、2号开关合在一起可提供8个开/关组合。拥有八种不同的组合可从SDI输入上解嵌出八对独立的声道。

1号开关 - 处理停止 - 处理开始

拨动1号开关可逐个选择3种不同宽高比的下变换。您每次在关和开之间切换可依次应用Anamorphic、(变形)、Center Cut（左右切边）以及Letterbox（上下加黑边）的宽高比选项。

如输入HD和Ultra HD，请将开关置为“OFF”（关），以便通过复合输出接口输出HD模拟信号。

将开关置为 “ON”（开），Ultra HD输入将根据其它开关设置相应下变换到模拟 PAL/NTSC 或 HD 分量信号。4K DCI将在分量HD输出上被裁切。

将开关置为“ON”（用），HD输入将根据其它开关设置相应下变换到模拟PAL/NTSC或分量信号。

通过USB连接Blackmagic Converters Setup软件时，您的下变换设置可通过该软件来控制。如果您希望转换器记住各项软件设置，请从计算机断开，开启转换器，并使用号开关来设置下变换。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例：

您可以尝试不同的开关设置，比如将Blackmagic Mini Converter的8、5、4、3和2号开关置于“OFF”的位置，从而将其设置输出高清复合视频和模拟声道1和2。

音频选项表

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Video”视频、“Audio”音频以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

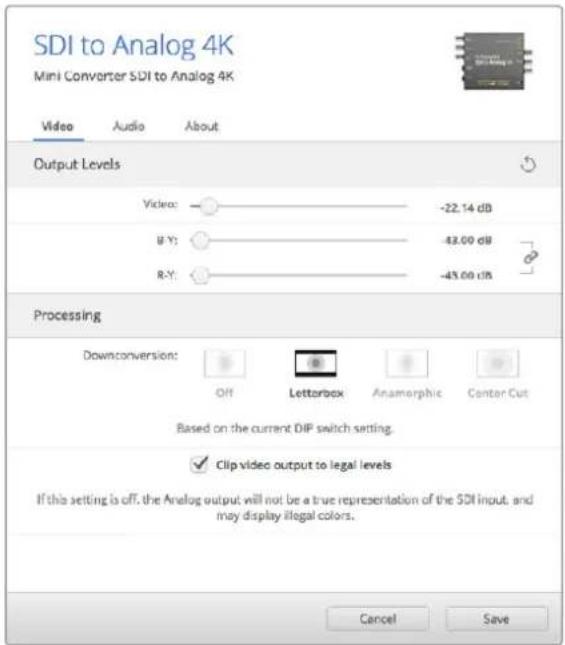

Mini Converter SDI to Analog 4K的“Video”（视频）选项卡包含了如下设置：

该菜单可用来单独设置亮度和色度电平，以及B-Y和R-Y分量电平。

Processing (处理) 菜单

此菜单可让您设置下变换视频的宽高比。选项包括 Letterbox（上下加黑边）、Anamorphic（变形）、Center Cut（左右切边）或不处理。

“Clip video output to legal levels”复选框可控制SDI输入上的限幅，以确保信号保持在HDMI合法电平之内，默认情况下应处于启用状态。

Converters Setup软件中的“Video”（视频）
选项卡可用来调整模拟视频级别并各项处理设置。

Mini Converter SDI to Analog 4K的“Audio”（音频）选项卡包含了如下设置：

此菜单可让您调整音频输入上的增益。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup软件中的“Audio”
(音频) 选项卡来调整模拟音频电平。

Mini Converter SDI to Analog 4K原理图

Mini Converter Analog to SDI和Analog to SDI Heavy Duty型号可将Betacam SP录机、HDV摄像机、游戏机等模拟设备视频和音频信号转换为SD/HD-SDI视频信号。支持的模拟和数字格式包括D/HD分量、S-Video或复合NTSC和PAL等一系列选项。转换器的HD-SDI输出包括加嵌数字AES/EBU或模拟音频选项。

接口

1 Y or NTSC/PAL BNC接口，模拟分量Y、复合或NTSC/PAL输入。
2 B-Y or S-VIDEO Y BNC接口，模拟分量B-Y或S-Video Y输入。
3 R-Y or S-VIDEO C BNC接口，模拟分量R-Y或S-Video C输入。
4 L - ANALOG or AES/EBU 1/4 英寸接口，平衡左声道模拟音频或AES/EBU数字音频输入。
5 R - ANALOG 1/4 英寸接口，平衡右声道模拟音频输入。
6 MINI-B USB端口 可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。
7 SDI OUT BNC接口，SDI视频输出。
8 SDI OUT 备用SDI视频输出。
9 POWER +12V 12V电源输入。

开关

提示: Mini Converter Heavy Duty型号的开关设有橡胶防尘盖，可起到保护作用。只要沿着保护盖的边缘打开就可以看到这些开关。

Mini Converter Analog to SDI的开关可提供以下设置功能：

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模拟音频，置为“音频输入。

ON”（开）则可选择数字S/EBU

7号开关 - 7.5 IRE - 0.0 IRE

美国及其它使用 NTSC 7.5 黑电平设置的国家应将 7 号开关置为 “OFF” （关）。如果您位于日本等不使用 7.5 黑电平设置的国家和地区，请将 7 号开关置为 “ON” （开）。此设置仅复合或 S-Video 输出有影响。

此设置具有SMPTE或Betacam视频电平两个选项。将6号开关置为“OFF”（关）可选择 SMPTE电平，置为“ON”（开）则可选择 Betacam电平。SMPTE电平使用更为广泛，甚至是Betacam SP录机也可以使用SMPTE电平，因此仅在您十分确定使用 Betacam电平时再将此开关设置为 Betacam选项。

5号开关 - 分量、复合或SVideo

将5号开关置为“OFF”（关）可选择模拟分量视频输入，置为ON”（开）则可选择复合视频和S-Video模拟输入。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

4号开关 - 复合、S-Video

将4号开关置为“OFF”（关）选择复合视频输入，置为“ON”（开）则可选择 S-Video 输入。

1号开关 - 处理停止 - 处理开始

此开关不使用。

开关设置示例

您可以尝试不同的开关设置，比如将8号和5号开关置为“OFF”（关）的位置，从而将 Blackmagic Mini Converter 设为复合视频和模拟音频输入。

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在“Video”创频、“Audio”音频以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter SDI to Analog 的 “Video”（视频）选项卡包含了如下设置：

Input Levels (输入电平) 菜单

该菜单可用来单独设置亮度和色度电平，以及B-Y和R-Y分量电平。

Mini Converter SDI to Analog的“Audio”（音频）选项卡包含了如下设置：

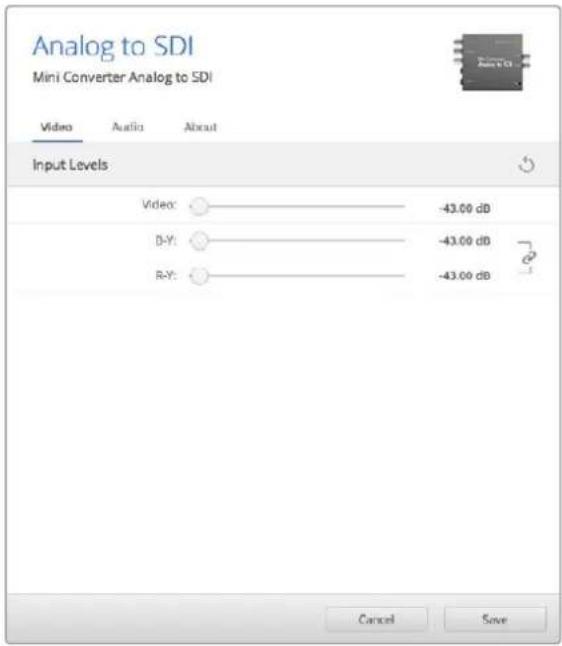

Converters Setup软件中的“Video”
（视频）选项卡可用来调整视频电平。

Input Levels (输入电平) 菜单

此菜单可让您调整音频输入上的增益。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个通道。要将音频电平全部重置到0 dB，点击“Input Levels”菜单顶部的重置按钮即可。

使用 ConvertersSetup 软件中的 “Audio”
（音频）选项卡来调整模拟音频电平。

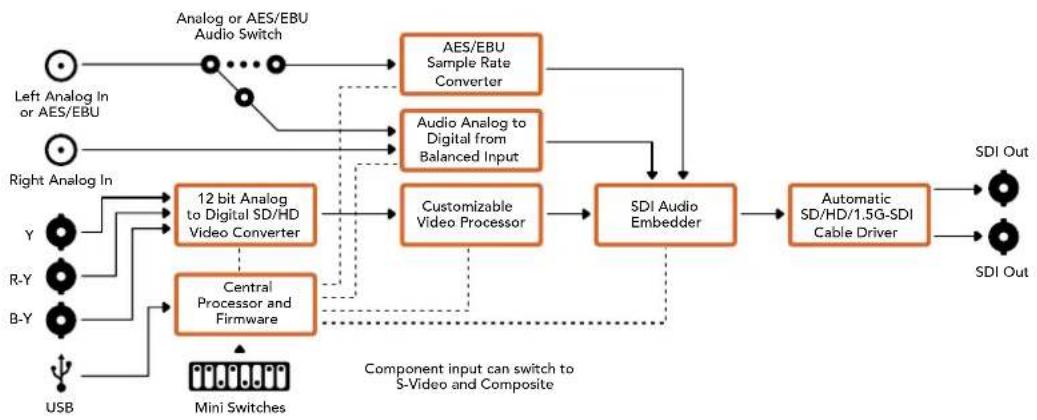

Mini Converter SDI to Analog原理图


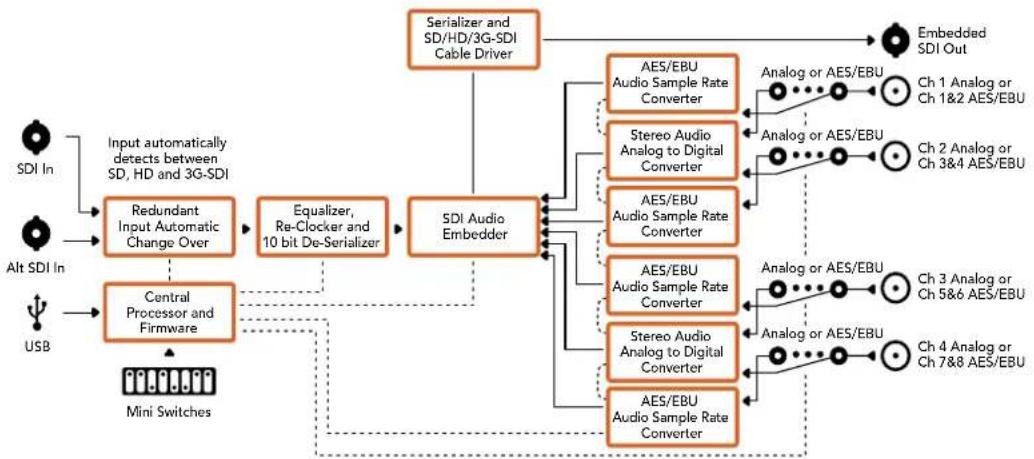

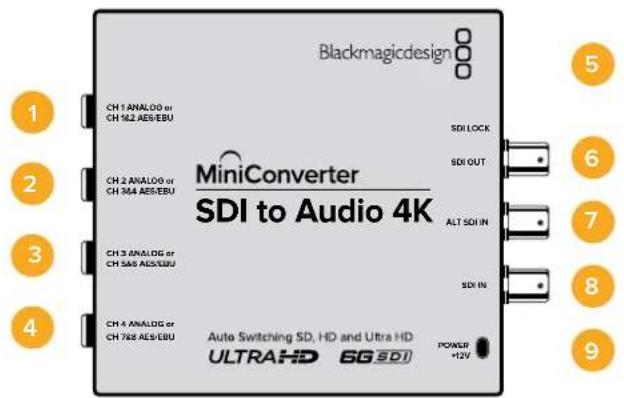

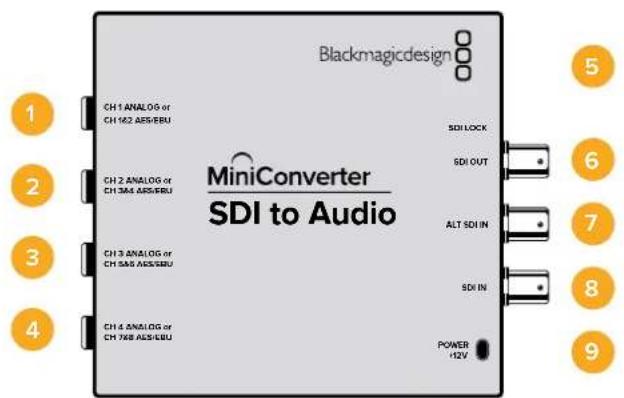

Mini Converter SDI to Audio可从任何SDI视频连接解嵌4通道音频并输出4通道模拟音频或8通道AES/EBU数字音频。从而输出到调音台、模拟录机以及监视器等音频设备上。额外的DI音频通道可通过菊链式连接到其它Mini Converter SDI to Audio解嵌到您的转换器SDI输出上。

接口

1 CH 1 ANALOG or CH 1 & 2 AES/EBU 1/4 英寸插孔，平衡模拟音频通道 1，或 AES/EBU 数字音频通道 1 和 2 输出。

2 CH 2 Analog or CH 3 & 4 AES/EBU 1/4英寸插孔，平衡模拟音频通道 2，或AES/EBU数字音频通道3和4输出。

3 CH 3 Analog or CH 5 & 6 AES/EBU 1/4 英寸插孔，平衡模拟音频通道 3，或 AES/EBU 数字音频通道 5 和 6 输出。

4 CH 4 Analog or CH 7 & 8 AES/EBU 1/4英寸插孔，平衡模拟音频通道 4，或AES/EBU数字音频通道7和8输出。

5 MINI-B USB端口 可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。

6 SDI OUT BNC接口，SDI视频环通输出。

7 ALT SDI IN

提供冗余SDI输入作为备用选项。当同时使用SDIIN和ALT SDIIN接口时，ALT SDIIN可在主SDIIN发生信号故障时立即启用。SDILOCKLED将闪烁提示转换器已切换到备用SDI输入上。

8 SDI IN

主SDI输入。

9 POWER +12V

12V电源输入。

开关

Mini Converter SDI to Audio 的开关可提供以下设置:

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模拟音频置为“ON”（开）则可选择数字S/EBU音频输出。

6号开关 - 音频组Bit 1

5号和6号开关合并在一起可提供四种开/关组合。这一组合实现了从您的DI输入解嵌为4组模拟音频通道，或2组8AES/EBU音频通道。

号开关 - 音频组Bit 0

详见6号开关描述。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例

您可以尝试各种不同的开关设置组合。将8号、6号和5号开关置为“OFF”（关），可选择频谱通道1到4。

音频选项表

模拟音频通道	6号开关	5号开关 开关示意图
1到4 OFF	(关)	OFF(关)
5到8 OFF	(关)	ON(开)
9到12 ON	(开)	OFF(关)
13到16 ON	(开)	ON(开)

AES/EBU通道	6号开关	5号开关 开关示意图
1到8 OFF	(关)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
9到16 OFF	(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Audio”（音频）以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter SDI to Audio的“Audio”（音频）选项卡包含了如下设置：

这一菜单可用来调整音频输出的增益设置。您可以单独调整每个声道的音频电平，或点击其滑块一侧的链接图标来统一调整每个或每对通道。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup 软件中的 “Audio”
（音频）选项卡来调整音频电平。

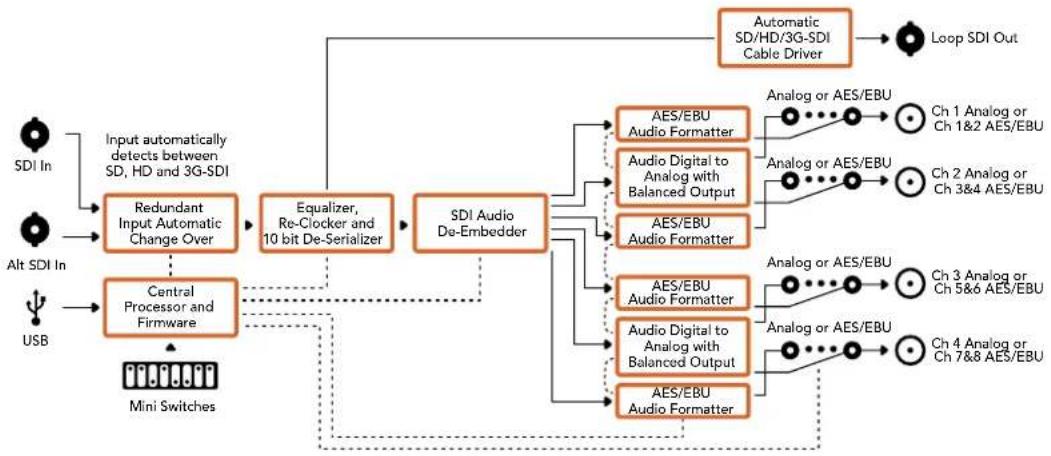

Mini Converter SDI to Audio原理图

Mini Converter SDI to Audio 4K

Mini Converter SDI to Audio 4K可从任何SDI视频连接和输出解嵌出4通道模拟音频或8通道AES/EBU数字音频，从而输出到调音台、模拟录机以及监视器等音频设备上。额外的SDI音频通道可通过菊链式连接到其它Mini Converter SDI to Audio 4K解嵌到您的转换器SDI输出上。

接口

1 CH 1 ANALOG or CH 1 & 2 AES/EBU 1/4 英寸插孔，平衡模拟音频通道 1，或 AES/EBU 数字音频通道 1 和 2 输出。
2 CH 2 Analog or CH 3 & 4 AES/EBU 1/4英寸插孔，平衡模拟音频通道 2，或AES/EBU数字音频通道3和4输出。
3 CH 3 Analog or CH 5 & 6 AES/EBU 1/4英寸插孔，平衡模拟音频通道 3，或AES/EBU数字音频通道 5和6输出。
4 CH 4 Analog or CH 7 & 8 AES/EBU 1/4英寸插孔，平衡模拟音频通道 4，或AES/EBU数字音频通道 7和8输出。
5 MINI-B USB端口 可通过您的Mac OS X或Windows计算机连接到转换器设置软件。Mini Converter的内部软件也可通过这一USB端口更新。
6 SDI OUT BNC接口，SDI视频环通输出。

7 ALT SDI IN

提供冗余SDI输入作为备用选项。当同时使用 SDI IN 和 ALT SDI IN 接口时，ALT SDI IN 可在主 SDI IN 发生信号故障时立即启用。SDI LOCK LED 将闪烁提示转换器已切换到备用 SDI 输入上。

8 SDI IN

主SDI输入。

9 POWER +12V

12V电源输入。

开关

Mini Converter SDI to Audio 4K的开关具有以下设置功能：

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模组频置为“ON”（开）则可选择数字S/EBU音频输出。

6号开关 - 音频组Bit 1

5号和6号开关合并在一起可提供四种开/关组合。这一组合实现了从您的DI输入解嵌为4组模拟音频通道，或2组8AES/EBU音频通道。

5号开关 - 音频组Bit 0

详见6号开关描述。

开关设置示例

您可以尝试各种不同的开关设置组合。将号、6号和5号开关置为“OFF”（关），可选择模拟音频通道4。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

音频选项表

模拟音频通道	6号开关	5号开关 开关示意图
1到4 OFF	(关)	OFF(关)
5到8 OFF	(关)	ON(开)
9到12 ON	(开)	OFF(关)
13到16 ON	(开)	ON(开)
AES/EBU通道	6号开关	5号开关 开关示意图
1到8 OFF	(关)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
9到16 OFF	(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Audio”（音频）以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter SDI to Audio 4K的“Audio”（音频）选项卡包含了如下设置：

这一菜单可用来调整音频输出的增益设置。您可以单独调整每个声道的音频电平，或点击其滑块一侧的链接图标来统一调整每个或每对通道。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup 软件中的 “Audio”
（音频）选项卡来调整模拟音频电平。

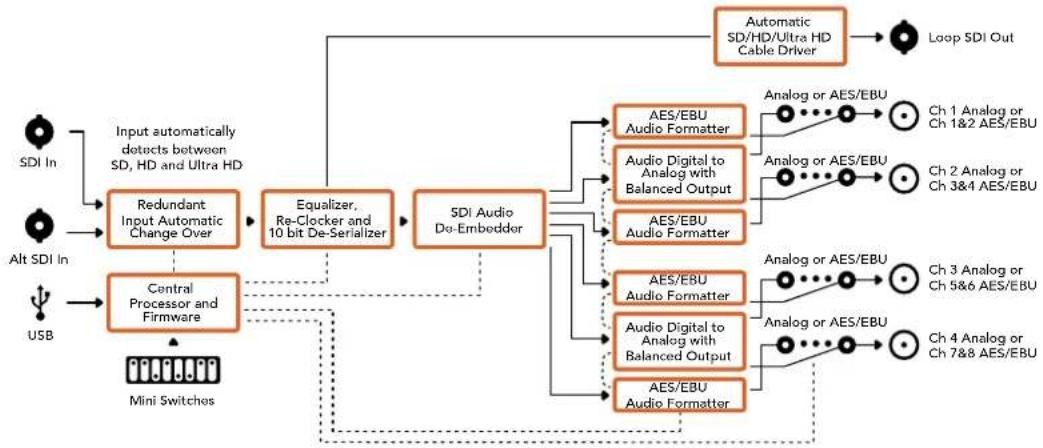

Mini Converter SDI to Audio 4K原理图


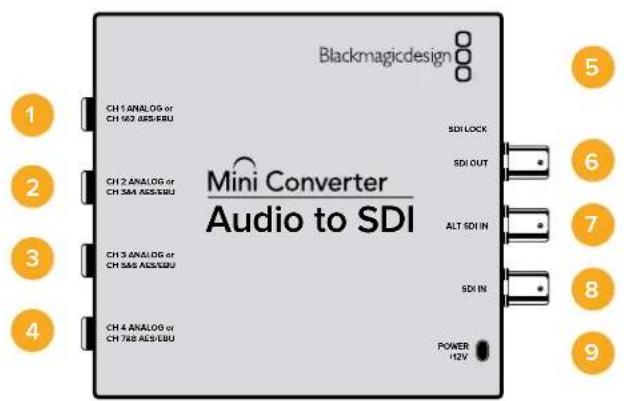

Mini Converter Audio to SDI可为任何SDI视频连接加嵌4通道模拟音频或8通道AES/EBU数字音频。您可以使用这款Mini Converter将来自调音台和模拟录机等设备上的音频加嵌到SDI视频连接上用于SDI矩阵和录机。额外的SDI音频通道可通过菊链式连接到其它Mini Converter Audio to SDI加嵌到您的转换器SDI输出上。

接口

1 CH 1 Analog or CH 1 & 2 AES/EBU

1/4英寸插孔，平衡模拟音频通道 1，或AES/EBU数字音频通道1和2输入。

2 CH 2 Analog or CH 3 & 4 AES/EBU

1/4英寸插孔，平衡模拟音频通道 2，或AES/EBU数字音频通道 3和2输入。

3 CH 3 Analog or CH 5 & 6 AES/EBU

1/4英寸插孔，平衡模拟音频通道 3，或AES/EBU数字音频通道 5和6输入。

4 CH 4 Analog or CH 7 & 8 AES/EBU

1/4英寸插孔，平衡模拟音频通道 4，或AES/EBU数字音频通道7和8输入。

5 Mini-B USB端口

可通过Mac OS X或Windows计算机连接 Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

6 SDI OUT

BNC接口，SDI视频环通输出。

7 ALT SDI IN

提供冗余SDI输入作为备用选项。当同时使用 SDIIN 和 ALT SDIIN 接口时，ALT SDIIN 可在主 SDIIN 发生信号故障时立即启用。SDI LOCKLED 将闪烁提示转换器已切换到备用 SDI 输入上。

8 SDI IN

主SDI输入。

9 POWER +12V

12V 电源输入。

开关

Mini Converter Audio to SDI的开关具有以下设置功能：

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模拟音频，置为“ON”（开）则可选择数字S/EBU音频输入。

7号开关 - 采样率转换、无采样率转换

将7号开关置为“OFF”（关）可启用采样率转换，置为ON”（开）则禁用采样率转换。大多数情况此开关应该置为“OFF”（关）从而以确保音频以正确的电视采样率进行加嵌。

将7号开关置为“OFF”（关）可设置开启模拟或ES/EBU音频的采样率转换，并将音频以采样率48kHz加嵌到SDI输出上。将7号开关置为“ON”（开）则禁用采样率转换，并将音频以您输入音频的原始采样率输出。

6号开关 - 音频组Bit 1

5号和6号开关合并在一起可提供四种开/关组合。四种不同的组合可在您的SDI输出上加嵌多达4通道模拟音频，或8通道AES/EBU音频。

5号开关 - 音频组Bit 0

详见6号开关描述。

音频选项表

模拟音频通道	6号开关	5号开关	开关示意图
1到4	OFF(关)	OFF(关)
5到8	OFF(关)	ON(开)
9到12	ON(开)	OFF(关)
13到16	ON(开)	ON(开)

AES/EBU通道	6号开关	5号开关	开关示意图
1到8	OFF(关)	OFF(关)
9到16	OFF(关)	ON(开)

加嵌或禁用通道

选择了音频通道后，使用 4、3、2 和 1 号开关可选择哪个通道要加嵌或禁用。禁用设置可以保护您想要保留的 SDI 信号音频通道，避免其被覆盖。

例如，您可以将1号开关置为“ON”（开）位置，从而禁用模拟音频通道AES/EBU通道1和2。或者，您可以将1号开关置为“OFF”（关）位置，从而加音频通道

音频通道解嵌或禁用设置

开关	设置	音频通道
4		ON(开)	禁用模拟通道4,AES/EBU通道7和8
		OFF(关)	加嵌模拟通道4,AES/EBU通道7和8
3		ON(开)	禁用模拟通道3,AES/EBU通道5和6
		OFF(关)	加嵌模拟通道3,AES/EBU通道5和6
2		ON(开)	禁用模拟通道2,AES/EBU通道3和4
		OFF(关)	加嵌模拟通道2,AES/EBU通道3和4
1		ON(开)	禁用模拟通道1,AES/EBU通道1和2
		OFF(关)	加嵌模拟通道1,AES/EBU通道1和2

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例:

您可以尝试各种不同的开关设置组合。将3号、6号和5号开关置为“OFF”（关），可选择模拟音频通道1到4。

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改 Mini Converter的各项设置并更新其软件。您可在 Audio”（音频）以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini Converter Audio to SDI的“Audio”（音频）选项卡包含了如下设置：

Input Levels (输入电平) 菜单

此菜单可用来调整音频输入上的增益设置。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个或每对通道。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup软件中的“Audio”（音频）选项卡来调整模拟音频电平。

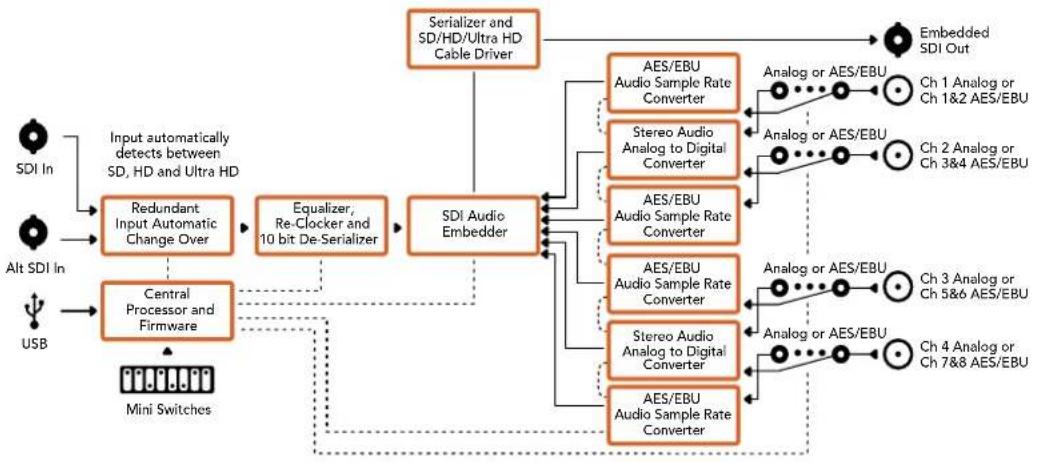

Mini Converter Audio to SDI原理图


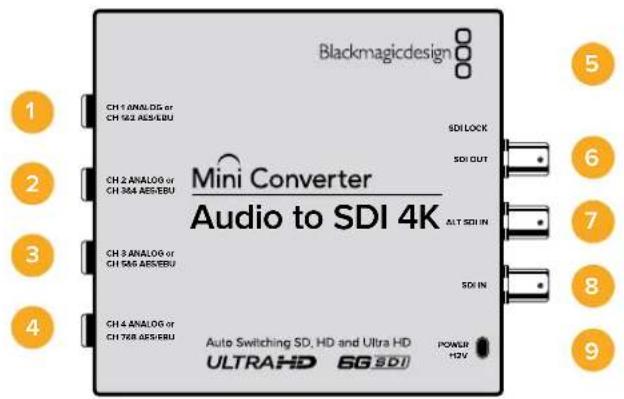

Mini Converter Audio to SDI 4K

Mini Converter Audio to SDI 4K 可为任何SDI视频连接加嵌4通道模拟音频或8通道AES/EBU数字音频。您可以使用这款 Mini Converter 将来自调音台和模拟录机等设备上的音频加嵌到 SDI 视频连接上用于SDI矩阵和录机。额外的 SDI 音频通道可通过菊链式连接到其它 Mini Converter Audio to SDI 4K 加嵌到您的转换器 SDI 输出上。

接口

1 CH 1 Analog or CH 1 & 2 AES/EBU

1/4英寸插孔，平衡模拟音频通道 1, 或AES/EBU数字音频通道1和2输入。

2 CH 2 Analog or CH 3 & 4 AES/EBU

1/4英寸插孔，平衡模拟音频通道 2，或AES/EBU数字音频通道3和2输入。

3 CH 3 Analog or CH 5 & 6 AES/EBU

1/4英寸插孔，平衡模拟音频通道 3，或AES/EBU数字音频通道5和6输入。

4 CH 4 Analog or CH 7 & 8 AES/EBU

1/4英寸插孔，平衡模拟音频通道 4，或AES/EBU数字音频通道7和8输入。

5 Mini-B USB端口

可通过Mac OS X或Windows计算机连接Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

6 SDI OUT

BNC接口，SDI视频环通输出。

7 ALT SDI IN

提供冗余SDI输入作为备用选项。当同时使用SDI IN和ALT SDI IN接口时，ALT SDI IN可在主SDI IN发生信号故障时立即启用。SDI LOCK LED将闪烁提示转换器已切换到备用SDI输入上。

8 SDI IN

主SDI输入。

9 POWER +12V

12V电源输入。

开关

Mini Converter Audio to SDI 4K的开关具有以下设置功能：

8号开关 - 模拟音频、AES/EBU音频

将8号开关置为“OFF”（关）可选择平衡模拟音频，置为“ON”（开）则可选择数字S/EBU音频输入。

7号开关 - 采样率转换、无采样率转换

将7号开关置为“OFF”（关）可启用采样率转换，置为ON（开）则禁用采样率转换。大多数情况此开关应该置为“OFF”（关）从而以确保音频以正确的电视采样率进行加嵌。

将7号开关置为“OFF”（关）可设置开启模拟或ES/EBU音频的采样率转换，并将音频以采样率48kHz加嵌到SDI输出上。将7号开关置为“ON”（开）则禁用采样率转换，并将音频以您输入音频的原始采样率输出。

6号开关 - 音频组Bit 1

5号和6号开关合并在一起可提供四种开/关组合。四种不同的组合可在您的SDI输出上加嵌多达4通道模拟音频，或8通道AES/EBU音频。

5号开关 - 音频组Bit 0

详见6号开关描述。

音频选项表

模拟音频通道	6号开关	5号开关	开关示意图
1到4	OFF(关)	OFF(关)
5到8	OFF(关)	ON(开)
9到12	ON(开)	OFF(关)
13到16	ON(开)	ON(开)
AES/EBU通道	6号开关	5号开关	开关示意图
1到8	OFF(关)	OFF(关)
9到16	OFF(关)	ON(开)

加嵌或禁用通道

选择了音频通道后，使用4、3、2和1号开关可选择哪个通道要加嵌或禁用。禁用设置可以保护您想要保留的SDI信号音频通道，避免其被覆盖。

例如，您可以将1号开关置为“ON”（开）位置，从而禁用模拟音频通道或AES/EBU通道1和2。或者，您可以将1号开关置为“OFF”（关）位置，从而控制音频通道

音频通道解嵌或禁用设置

开关 设置 音频通道
4	ON(开)禁用模拟通道	4, AES/EBU通道7和8
	OFF(关)加嵌模拟通道	4, AES/EBU通道7和8
3	ON(开)禁用模拟通道	3, AES/EBU通道5和6
	OFF(关)加嵌模拟通道	3, AES/EBU通道5和6
2	ON(开)禁用模拟通道	2, AES/EBU通道3和4
	OFF(关)加嵌模拟通道	2, AES/EBU通道3和4
1	ON(开)禁用模拟通道	1, AES/EBU通道1和2
	OFF(关)加嵌模拟通道	1, AES/EBU通道1和2

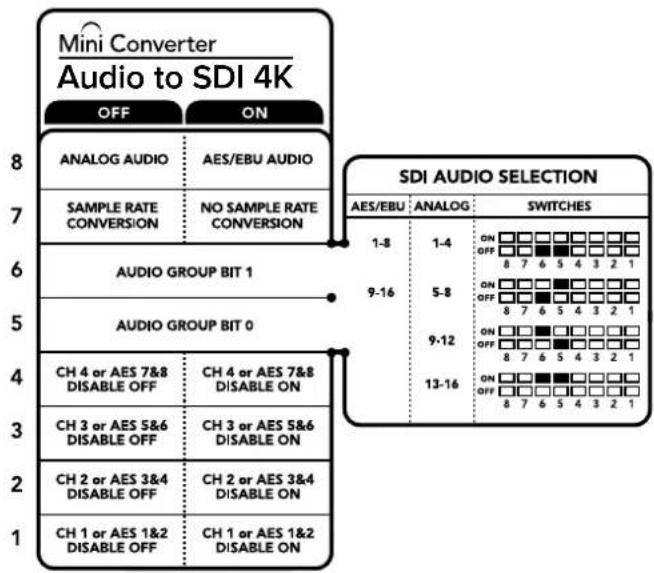

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例

您可以尝试各种不同的开关设置组合。将8号、6号和5号开关置为“OFF”（关），可选择音频通道倒4。

Blackmagic Converters Setup的各项设置

Converters Setup实用程序可用来更改Mini Converter的各项设置并更新其软件。您可在Audio”（音频）以及“About”（关于）选项卡之间移动来实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

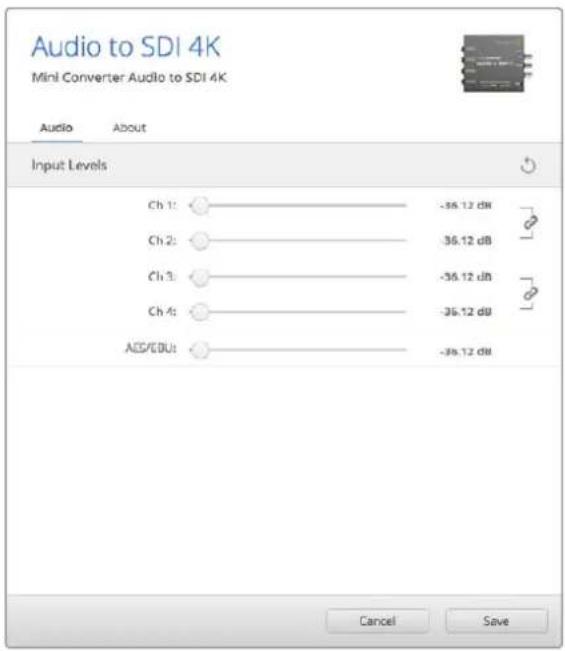

Mini Converter Audio to SDI 4K的“Audio”（音频）选项卡包含了如下设置：

Input Levels (输入电平) 菜单

此菜单可用来调整音频输入上的增益设置。您可以单独调整每个通道的音频电平，或点击其滑块一侧的链接图标来统一调整每个或每对通道。要将音频电平全部重置到0 dB，点击“Output Levels”菜单顶部的重置按钮即可。

使用Converters Setup软件中的“Audio”
（音频）选项卡来调整模拟音频电平。

Mini Converter Audio to SDI 4K原理图

Mini Converter Optical Fiber

Mini Converter Optical Fiber可让您实现SDI到光纤及光纤到SDI的同时转换。它可以在 SD/HD/3G-SDI视频格式之间自动切换，并且每个方向都可以是完全独立的。如果您需要进行的 SDI信号收发距离超出传统SDI线缆的布线范围，就可以使用这款转换器。如果使用DI铜缆传输，SD视频的发送距离只有300英尺。相比之下，使用光纤可实现 45公里或147000英尺的传输距离，而 3G-SDI则可实现最远25公里的传输距离！

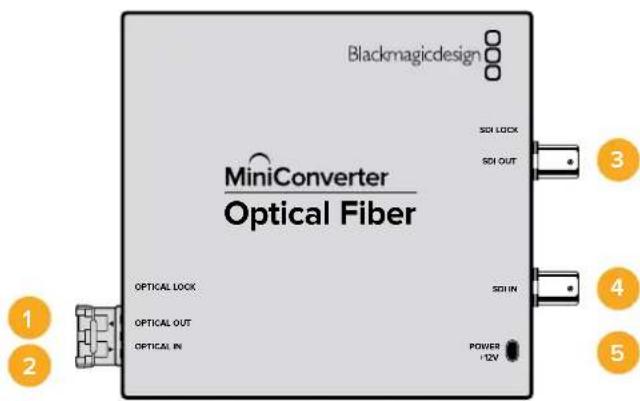

接口

1 OPTICAL OUT 光纤输出接口，支持 LC 连接头单模光纤线缆。
2 OPTICAL IN 光纤输入接口，支持 LC 连接头单模光纤线缆。
3 3G-SDI OUT BNC接口SDI视频输出，可连接传统DI设备。
4 3G-SDI IN BNC接口SDI视频输入，可连接传统DI设备。
5 POWER +12V 12V电源输入。

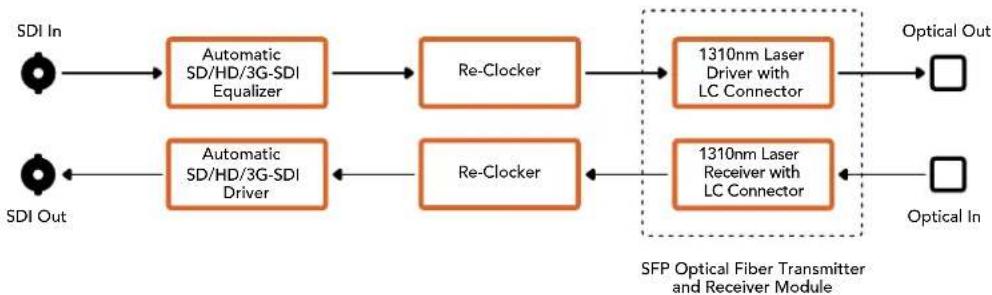

Mini Converter Optical Fiber原理图

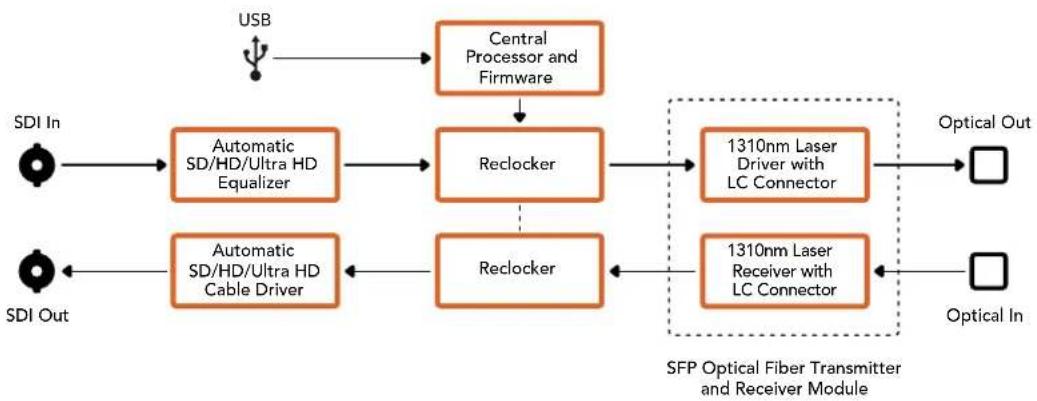

Mini Converter Optical Fiber 4K

实现SD/HD和单链路6G-SDI到光纤，以及光纤到D/HD和单链路6G-SDI的同时转换。它可以在 SD/HD/3G/6G-SDI 视频格式之间自动切换，并且每个方向都可以是完全独立的。如果您需要进行的信号收发距离超出传统 SDI线缆的布线范围，就可以使用这款转换器。如果使用DI铜缆传输，SD视频的发送距离只有 300 英尺。相比之下，使用光纤可实现 45 公里或 147000 英尺的传输距离，6G-SDI 则可实现最远 12 公里的传输距离！

接口

1 Mini-B USB端口

可用来更新Mini Converter的内部软件。

2 OPTICAL OUT

光纤输出接口，支持 LC 连接头单模光纤线缆。

3 OPTICAL IN

光纤输入接口，支持 LC 连接头单模光纤线缆。

4 SDI OUT

BNC接口 SDI视频输出，可连接传统DI设备。

5 SDI IN

BNC接口 SDI视频输入，可连接传统DI设备。

6 POWER +12V

12V 电源输入。

Mini Converter Optical Fiber 4K原理图

该转换器可将上至12G-SDI的SD和HD视频转换成光纤信号，同时还可以进行反向的转换。

SFP型光纤模块可安装兼容的 SFP光 纤 模 块，支3转6位以及12G-SDI 的视频。

转换器可自动检测到视频输入格式，并将输出设置为与之匹配的格式。两个方向的传输是完全独立的。

如果您需要进行的 SDI 信号收发距离超出传统 SDI 线缆的布线范围，就可以使用这款转换器。例如，如果使用 SDI 铜缆传输，SD 视频的发送距离只有 300 英尺。相比之下，使用 4 公里或可实现 147000 英尺的传输距离，12G-SDI 则可实现最远 6 公里的传输距离！

各类接口

1 Optical Out 光纤输出接口连接头兼模光纤线缆。
2 Optical In 光纤输入接口连接头幕模光纤线缆。
3 SDI Out BNC接口SDI视频输出，可D缀
4 SDI In BNC接口SDI视频输入，可D镜
5 POWER +6 to 36V 6至36V电源输入。转换器接口可用螺丝拧紧，以防意外断开连接。

Mini Converter Optical Fiber 12G原理图

Mini Converter Quad SDI to HDMI 4K可将单链路、双链路及四链路DI Ultra HD信号通过单根HDMI线缆连接到支持超高清的最新Ultra HD投影仪和电视机上。您还可将以下输入转换成DMI:

SD SDI

HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链路-SDI
• 双链路-SDI Ultra HD
  四链路-SDI Ultra HD

如果HDMI输出检测到一台HD监视器或HD电视机，那么输出信号将自动进行下变换。仅将输入和2用于有效双链路信号。

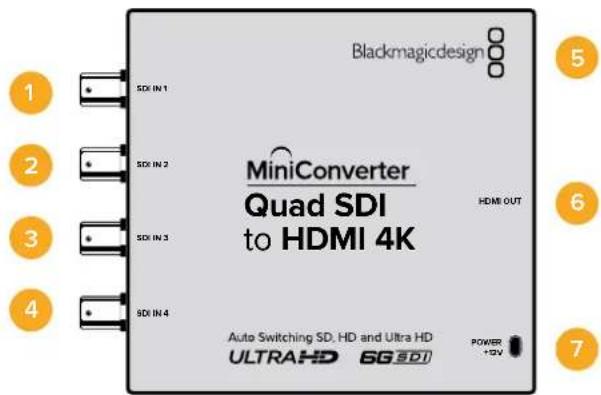

接口

每路SDI输入支持的格式如下：

1 SDI IN 1

SD/HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链路-DI通道A
• 双链路-SDI Ultra HD通道 A
• 四链路-SDI Ultra HD通道A

2 SDI IN 2

• 双链圈-SDI通道B
• 双链路-SDI Ultra HD通道B
• 四链路-SDI Ultra HD通道B

3 SDI IN 3

- 四链路-DI Ultra HD通道C

4 SDI IN 4

- 四链路-SDI Ultra HD通道D

5 Mini-B USB端口

可通过Mac OS X或Windows计算机连接Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

6 HDMI

HDMI A类视频输出。

7 POWER +12V

12V电源输入。

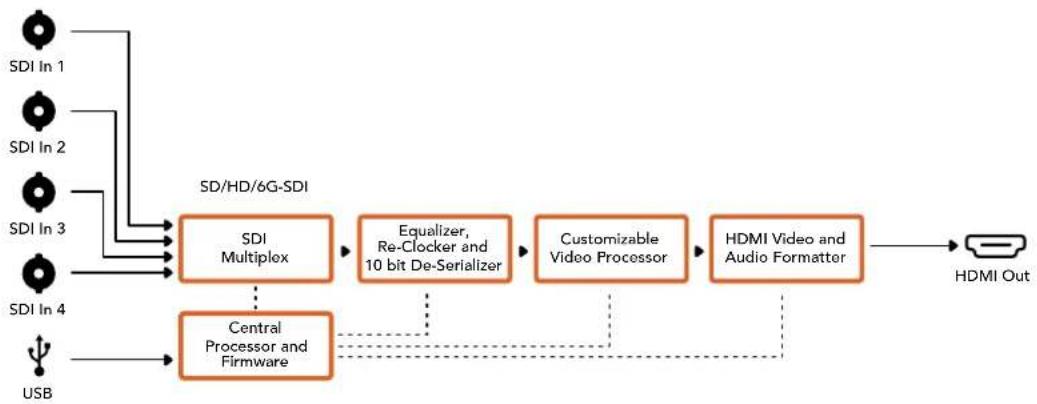

Mini Converter Quad SDI to HDMI 4K原理图

Mini Converter SDI Distribution可将SDI信号同时输出到8台录机、监视屏墙及切换台等SDI设备上。当视频输入在SD-SDI、HD-SDI以及3G-SDI视频格式间更改时，Mini Converter SDI Distribution可自动将8路时钟恢复输出切换到支持ASI、辅助数据以及加嵌音频的格式加以匹配。

Mini Converter SDI Distribution 4K可将SDI信号同时输出到8台录机、监视屏墙及切换台等SDI设备上。当视频输入在SD/HD/3G/6G-SDI视频格式间更改时，MiniConverter SDI Distribution 4K可自动将8路时钟恢复输出切换到支持ASI、辅助数据以及加嵌音频的格式加以匹配。

1-8 SDI OUT BNC接口，SDI视频输出。

9 SDI IN SDI输入。

10 POWER +12V 12V电源输入。

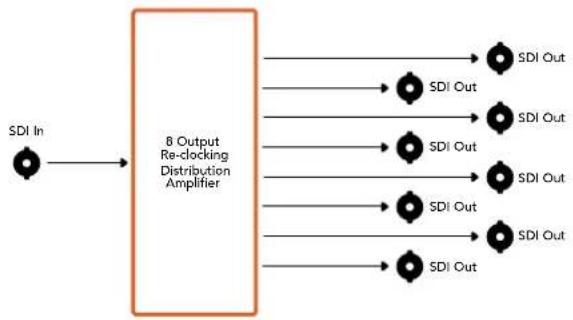

Mini Converter SDI Distribution 4K原理图

Mini Converter SDI Multiplex 4K

Mini Converter SDI Multiplex 4K可进行以下转换:

• 将一路/HD和6G-SDI信号分配到所有4路输出上。
• 将双链路D-SDI信号分配到所有4路3G-SDI输出上。
• 将单链路-SDI转换到双链路HD-SDI。将双链路输出分配到两对输出上。
• 将单链路-SDI转换到双链路3G-SDI或四链路1.5G SDI。

将四链路HD-SDIUltra HD转换到单链路6G-SDI，或双链路3G-SDI Ultra HD，以便您将已有的Ultra HD视频源连接到双链路Ultra HD显示屏上。将双链路输出分配到两对输出上。

将双链路3G-SDI Ultra HD转换到四链路HD-SDI Ultra HD，以便将最新双链路Ultra HD视频源连接到已有的四链路Ultra HD显示屏上。

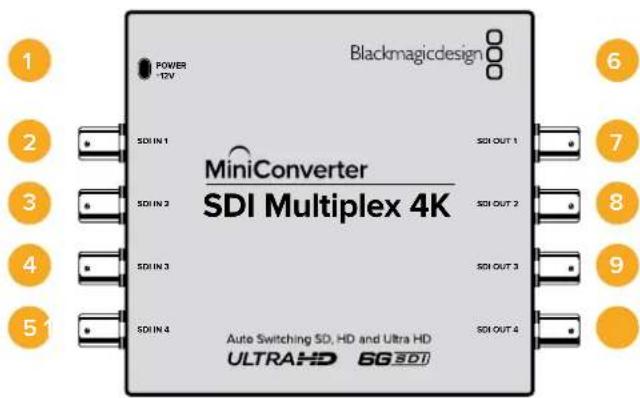

接口

1 POWER +12V

12V电源输入。

- 每路输入支持的格式如下：

2 SDI IN 1

SD/HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链路-DI通道A
• 双链路-SDI Ultra HD通道A
• 四链路-SDI Ultra HD通道A

3 SDI IN 2

• 双链路-SDI通道B
• 双链路-SDI Ultra HD通道B
  四链路-SDI Ultra HD通道B

4 SDI IN 3

四链路-SDI Ultra HD通道C

5 SDI IN 4

四链路-SDI Ultra HD通道D

6 Mini-B USB端口

算机连接Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

每路SDI输入支持的格式如下：

7 SDI OUT 1

SD/HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链路-DI通道A
• 双链路-SDI Ultra HD通道A
• 四链路-SDI Ultra HD通道A

8 SDI OUT 2

SD/HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链路-DI通道B
• 双链路-SDI Ultra HD通道B
• 四链路-DI Ultra HD通道B

9 SDI OUT 3

SD/HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链路-DSDI通道A
• 双链路-SDI Ultra HD通道A
  四链路-SDI Ultra HD通道C

10 SDI OUT 4

SD/HD-SDI

• 单链路-SDI
• 单链路-SDI
• 双链圈-DDI通道B
• 双链路-SDI Ultra HD通道B
• 四链路-DI Ultra HD通道D

开关

Mini Converter SDI Multiplex 4K的开关具有以下设置功能：

8、7和6号开关·格式转换

8、7和6号开关组合可设置双链路HD-SDI转单链路HD-SDI，或四链路Ultra HD转单链路Ultra HD的转换。

1号开关 - 处理开始 / 关闭

当1号开关置为“OFF”（关），Mini ConverterSDI Multiplex 4K将作为一台4路输出的SD/HD/6G-SDI分配放大器。

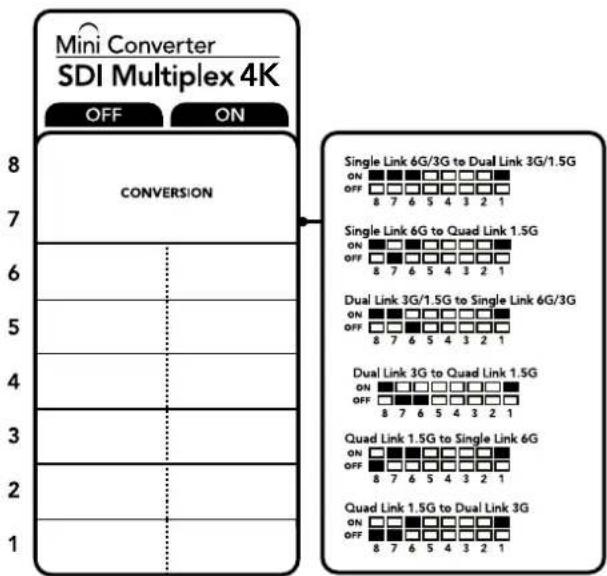

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

开关设置示例

将8号开关置为“ON”（开）、7号开关置为“OFF”，可将四链路 Ultra HD转换为双链路 Ultra HD。

SDI连接表

转换	8号开关	7号开关	6号开关	1号开关	开关示意图
单链路6G/3G-SDI转换到双链路3G/1.5G-SDI	ON(开)	ON(开)	ON(开)	ON(开)	ONOFF8 7 6 5 4 3 2 1
单链路6G-SDI转换到四链路1.5G-SDI	ON(开)	OFF(关)	ON(开)	ON(开)	ONOFF8 7 6 5 4 3 2 1
双链路3G/1.5G-SDI转换到单链路6G/3G-SDI	ON(开)	ON(开)	OFF(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1
双链路3G-SDI转换到四链路1.5G-SDI	ON(开)	OFF(关)	OFF(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1
四链路1.5G-SDI转换到单链路6G-SDI	OFF(关)	ON(开)	ON(开)	ON(开)	ONOFF8 7 6 5 4 3 2 1
四链路1.5G-SDI转换到双链路3G-SDI	OFF(关)	OFF(关)	ON(开)	ON(开)	ONOFF8 7 6 5 4 3 2 1

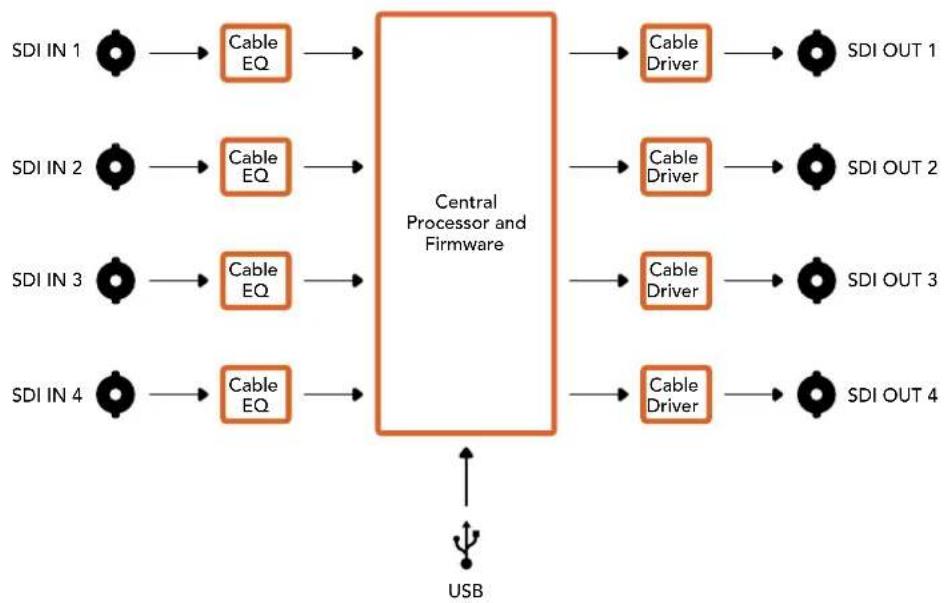

Mini Converter SDI Multiplex 4K原理图

MiniConverter Sync Generator包含了6路晶稳视频同步输出，可将您的视频设备同步为常见同步信号。这一同步信号发生器可提供高清三电平或标清黑场信号，是小型工作室和户外播出的完美方案。

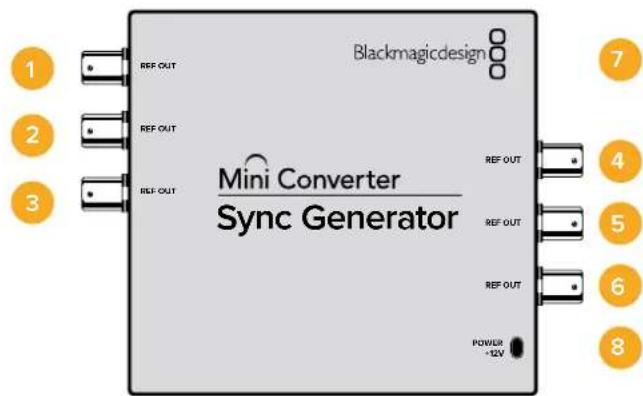

接口

1-6 REF OUT

BNC 接口，同步视频输出。

7 Mini-B USB端口

可通过Mac OS X或Windows计算机连接Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

8 POWER +12V

12V电源输入。

开关

Mini Converter Sync Generator的开关具有以下设置功能：

4、3、2号开关合在一起可提供以下多种同步视频格式：

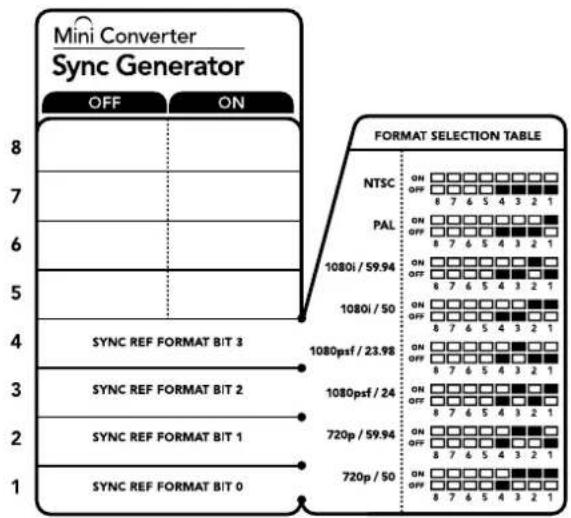

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

视频格式选择表

视频格式	4号开关	3号开关	2号开关	1号开关 开关示意图
NTSC OFF	(关)	OFF (关)	OFF (关)	ON □□□□□□□□□OFF □□□□■■■■8 7 6 5 4 3 2 1
PAL OFF	(关)	OFF (关)	OFF (关)	ON □□□□□□□□■OFF □□□□■■■□8 7 6 5 4 3 2 1
720p50 OFF	(关)	ON (开)	ON (开)	ON □□□□□■■■OFF □□□□■□□□8 7 6 5 4 3 2 1
720p59.94 OFF	(关)	ON (开)	ON (开)	ON □□□□□■■■□OFF □□□□■□□□8 7 6 5 4 3 2 1
720p60 ON	(开)	ON (开)	ON (开)	ON □□□□■■■□OFF □□□□□□□□8 7 6 5 4 3 2 1
1080i50 OFF	(关)	OFF (关)	ON (开)	ON □□□□□□□■OFF □□□□■□□8 7 6 5 4 3 2 1
1080i59.94 OFF	(关)	OFF (关)	ON (开)	ON □□□□□□□■□OFF □□□□■□□8 7 6 5 4 3 2 1
1080i60 ON	(开)	OFF (关)	OFF (关)	ON □□□□□□□□OFF □□□□□□■■8 7 6 5 4 3 2 1
1080PsF23.98 OFF	(关)	ON(开)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
1080PsF24 OFF	(关)	ON(开)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
1080p23.98 ON	(开)	ON(开)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
1080p24 ON	(开)	ON(开)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
1080p25 ON	(开)	OFF(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1
1080p29.97 ON	(开)	OFF(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1
1080p30 ON	(开)	OFF(关)	OFF(关)	ONOFF8 7 6 5 4 3 2 1

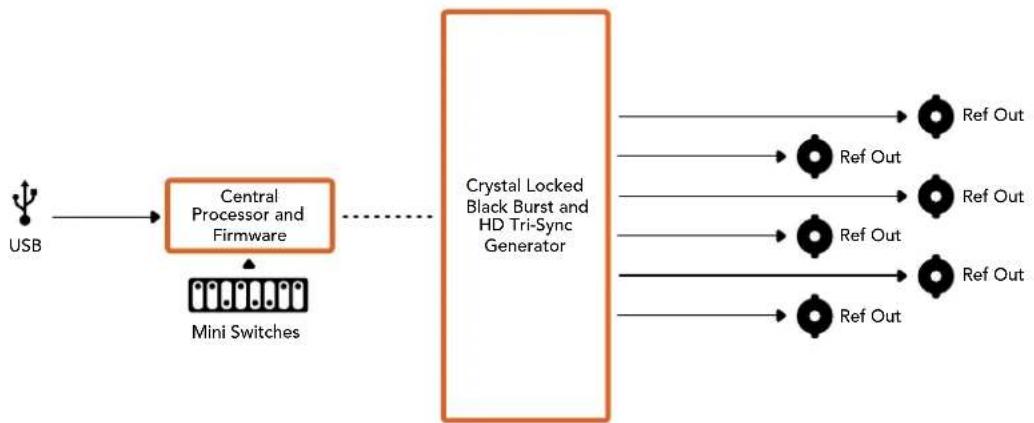

Mini Converter Sync Generator原理图

Mini ConverterUpDownCross

Mini Converter UpDownCross可进行上、下和交叉变换以及TSC/PAL制式转换和格式转换。它可在720p和1080i以及PAL和NTSC等视频格式之间进行转换。同时还提供了带有3 Pillarbox（左右加黑边）及16:9缩放等宽高比的上变换，以及带有4:3 Letterbox（上下加黑边）及16:9 Anamorphic（变形）的下变换选项。

当转换处理置为“OFF”(关)时，Mini Converter相当于一台SDI分配放大器。

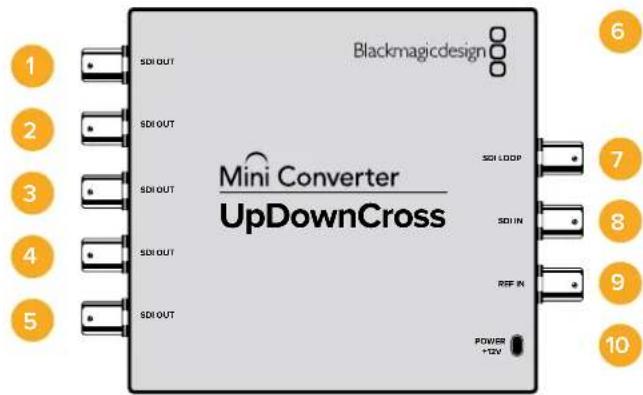

接口

1-5 SDI OUT

BNC接口，SDI视频输出。

6 Mini-B USB端口

可通过Mac OS X或Windows计算机连接Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

7 SDI LOOP

可直接输出您的输入视频。

8 SDI IN

SDI输入。

9 REF IN

同步视频输入。

10 POWER +12V

12V电源输入。

开关

Mini ConverterUpDownCross的开关具有以下设置功能：

8号开关-宽高比转换

当上或下变换时，8和7号开关的组合设定了视频的宽高比。例如，当下变换时，将8和7号开关置为“OFF”（关）时，会应用上下加黑边宽高比。

宽高比转换表

下变换			8号开关	7号开关	开关示意图
Letterbox(上下加黑边)	16:9比例画面 4:3比例显示		OFF(关)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
Anamorphic(变形)	16:9比例画面 4:3比例显示		OFF(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1
Center Cut(左右切边)	16:9比例画面 4:3比例显示		ON(开)	ON(开)	ONOFF8 7 6 5 4 3 2 1
上变换			8号开关	7号开关	开关示意图
4:3Pillarbox(左右加黑边)	4:3比例画面 → 16:9比例显示		OFF(关)	OFF(关)	ONOFF8 7 6 5 4 3 2 1
14:9Pillarbox(左右加黑边)	4:3比例画面 → 16:9比例显示		OFF(关)	ON(开)	ONOFF8 7 6 5 4 3 2 1
16:9 De-Squeeze(压缩还原)	4:3比例显示 → 16:9比例画面		ON(开)	ON(开)	ONOFF8 7 6 5 4 3 2 1

您可能已经注意到了8和7号开关共享上、下变换设置。这是因为宽高比设置是由输出设置决定的。例如，如果您将3和2号开关设为1080i50 HD输出，再将1号开关设为“ON”（开），那么 Mini Converter UpDownCross 就会自动将8和7号开关设成下变换。

每种宽高比转换的描述如下:

上变换

-4:3 Pillarbox (左右加黑边) :

此设置可在HD 16:9画幅内显示4:3 SD图像。左右两侧留有黑边。

-14:9 Pillarbox (左右加黑边) :

此设置是4:3 Pillarbox（左右加黑边）和16:9 Zoom（16:9缩放）的折中方案。SD 4:3图像将被略微放大，以便16:9画幅里能容纳更多图像并减少两侧黑边的程度，但图像顶部和底部将稍有丢失。

-16:9 De-Squeeze (压缩还原):

此设置可将 SD4:3 变形图像进行压缩还原直至其完全填充整个 16:9 画幅。4:3 图像无丢失部分。

下变换

-Letterbox（上下加黑边）：

此设置可将整个16:9HD画幅按比例无挤压地缩小到4:3 SD画幅，顶部和底部留有黑边。

-Anamorphic (变形):

此设置可将16:9 HD画幅水平挤压为4:3 SD画幅。

此设置可将16:9 HD图像裁切成4:3 SD帧画面。此宽高比设置会损失6:9图像两侧的部分图像。

1号开关 - 处理停止 - 处理开始

当1号开关置为 “OFF”（关）位置时，Mini Converter将绕过所有转换，可被用于将视频分配到六台SDI设备上。

开关设置示例:

将8和7号开关置为“OFF”（关）且3、2和1号开关置为“ON”（开），那么转换器将把4:3 625i50视频上变换为带有4:3 Pillarbox（左右加黑边）宽高比的1080i50视频。

转换器背面印有开关示意图，图中详细介绍了更改转换设置所需的全部信息。

Mini ConverterUpDownCross转换表

输入视频	NTSC1和2号开关置为开	PAL1号开关置为开	720p1和3号开关置为开	10801、2和3号开关置为开
525i59.94	525i59.94	625i50	720p59.94	1080i59.94
625i50	525i59.94	625i50	720p50	1080i50
720p50	525i59.94	625i50	720p50	1080i50
720p59.94	525i59.94	625i50	720p59.94	1080i59.94
720p60	525i59.94	625i50	720p60	1080i60
1080PsF23.98	525i59.94	625i50	720p59.94	1080PsF23.98
1080p23.98	525i59.94	625i50	720p59.94	1080p23.98
1080PsF24	525i59.94	625i50	720p50	1080PsF24
1080p24	525i59.94	625i50	720p50	1080p24
1080p25	525i59.94	625i50	720p50	1080p25
1080p29.97	525i59.94	625i50	720p59.94	1080p29.97
1080p30	525i59.94	625i50	720p60	1080p30
1080i50	525i59.94	625i50	720p50	1080i50
1080i59.94	525i59.94	625i50	720p59.94	1080i59.94
1080i60	525i59.94	625i50	720p60	1080i60
1080p50	525i59.94	625i50	720p50	1080p50
1080p59.94	525i59.94	625i50	720p59.94	1080p59.94
1080p60	525i59.94	625i50	720p60	1080p60
2048x1556PsF23.98	525i59.94	625i50	2048x1556PsF23.98	2048x1556PsF23.98
2048x1556PsF24	525i59.94	625i50	2048x1556PsF24	2048x1556PsF24
2048x1556PsF25	525i59.94	625i50	2048x1556PsF25	2048x1556PsF25

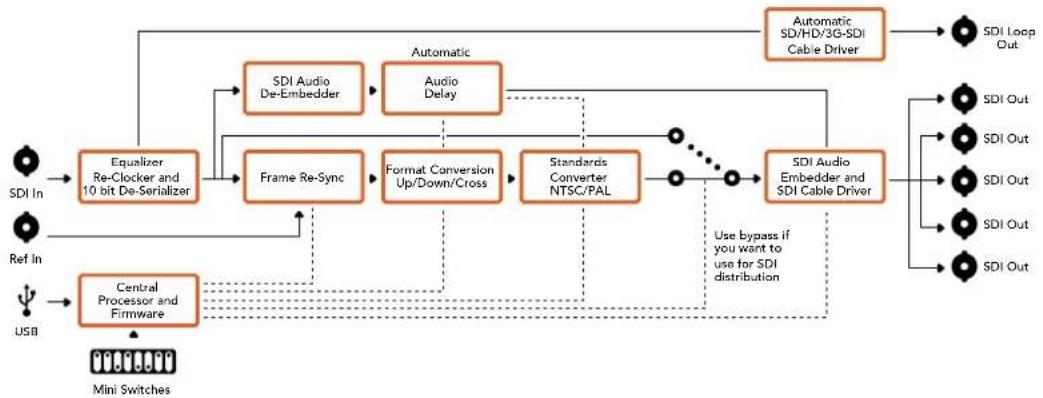

Mini ConverterUpDownCross原理图

Mini ConverterUpDownCross HD

Mini Converter UpDownCross HD是一款功能强大的格式转换器，可让您能将任意SD或HD视频格式通过SDI和HDMI进行上下或交叉变换。该转换器支持所有 SD和上至1080p60的HD格式，以及带宽高比选项的NTSC和PAL制式上下变换。HDMI输入还支持 1024 × 768 、 800 × 600 以及 640 × 480 计算机输出分辨率。

当转换处理设置为“OFF”关闭时，HDMI和SDI输出都将成为环通输出，因此您可以将输入信号发送至其他HDMI或SDI设备。

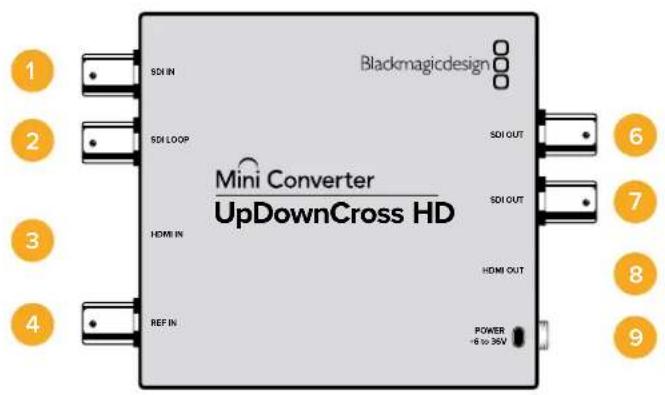

各类接口

1 SDI IN

SDI输入。当检测到锁定 SDI 信号时，BNC 接口旁边的小 LED 灯将亮起。SDI 和 HDMI 输出同时连接时，将优先 SDI 输入。

2 SDI LOOP

直接环通输出您的SDI输入视频。

3 HDMI IN

HDMI A类视频输入。当检测到有效的 HDMI输入时，HDMI IN接口旁边的小LED灯将亮起。

4 REF IN

同步视频输入。REF IN接口旁边的小LED亮起指示了以下同步锁定状态：

持续白色 - 同步输入信号与转换器上设定的输出视频格式相一致。

闪烁白色 - 同步输入信号是有效的视频格式，但与转换器上设定的输出视频格式不一致。

5 USB-C PORT

通过您的Mac OS X或Windows计算机连接Blackmagic Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

6-7 SDI OUT

BNC接口，SDI视频输出。

8 HDMI OUT

HDMI A类视频输出。

9 POWER +6 to 36V

6至36V电源输入。转换器接口可用螺丝拧紧，以防意外断开连接。连接电源局C输入接口旁边的小LED灯将亮起。

开关

Mini ConverterUpDownCross HD的开关具有以下设置功能：

1号开关 - 处理停止 - 处理开始

当1号开关置为“OFF”（关）位置时，该转换器将绕过所有转换，可被用于将视频分配到SDI和HDMI输出上。

当1号开关置为“OFF”（关）位置时，SDI和HDMI将输出与其对应输入相匹配的格式。

当1号开关置为“ON”（开）位置时，处理功能被开扇号至8号开关可配置转换器输出。

2号开关-A级和B级3G-SDI

当2号开关置为“OFF”（关）位置时，转器将输出 B级3G-SDI。当置为“ON”（开）位置时，转器将输出A级3G-SDI。此设置可让您兼容其他使用A级或B级3G-SDI的SDI设备。

提示：当您将3G-SDI信号与3G-SDI设备连接，却没有检测到信号时，可以尝试修改开关的设置，因为所连接的设备可能在使用另一种DI级别。

4-8号开关

4至8号开关决定了转换器输出信号的格式和制式。设备底部印有表格详列了每个格式和制式的开关配置。

小型开关设置案例:

视频格式选择表

视频格式	8号开关	7号开关	6号开关	5号开关	4号开关	开关示意图
525i59.94 NTSC	关关关关关
625i50 PAL	关关关关开
720p50	关关关开关
720p59.94	关关关开开
720p60	关关开关开
1080i50	关关开关开
1080i59.94	关关开开关
1080i60	关关开开开
1080PsF23.98	关开关		、	关	关
1080PsF24	关开关关开
1080PsF25	关开关开关
1080PsF29.97	关开关开开
1080PsF30	关开开关关
1080p23.98	关开开关开
1080p24	关开开开关
1080p25	关开开开开
1080p29.97	关开开开关
1080p30	开关关关开
1080p50	开关关开关
1080p59.94	开关关开开
1080p60	开关开关关

转换器设置实用程序

Blackmagic Converters Setup实用程序可用于更改 Mini Converter的宽高比等各项设置并更新转换器的内部软件。即使Mini Converter电源关闭时，所有实用设置功能也都能得以保持。在“Video”视频、“Audio”音频、以及“About”（关于）选项卡之间移动实现各种设置。

“About”（关于）选项卡的相关内容在本手册“更改设置”部分进行了详述。

Mini ConverterUpDownCross HD的“Video”（视频）选项卡包含了如下设置：

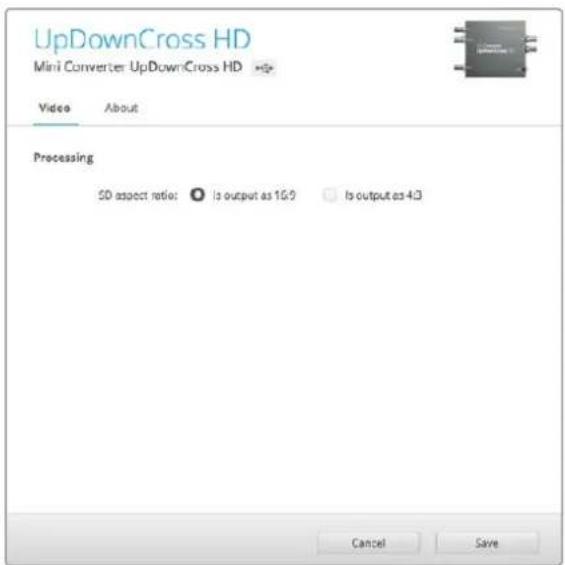

Converters Setup 软件中的 “Video” （视频）选项卡可用来选择 SD 宽高比。

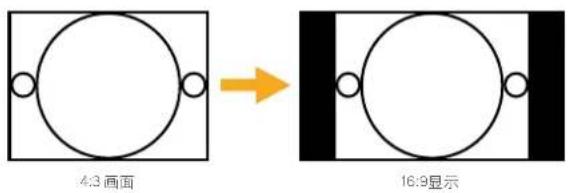

标清宽高比

取消勾选此复选框可输出 4:3 左右加黑边视频。启用此复选框可输出 16:9 SD 版本。例如，如果您的输入视频是 SD 4:3，那么取消勾选此复选框就能输出 4:3 左右加黑边视频，在 16:9 的画幅中保留原版 4:3 的宽高比。但如果输入视频是 SD 16:9，那么勾选此复选框就能直接输出 6:9 转换。

实用程序中的默认宽高比设置将输出4:3左右加黑边SD视频，但如有需要，您可以在实用程序里的“Video”（视频）选项卡中勾选此复选框来保持16:9宽高比。

Blackmagic Battery Converter系列

Battery Converter SDI to HDMI可让您将类型广泛的HDMI显示器和视频投影仪连接到SDI设备上。它可自动检测 SD/HD/3G-SDI 并转换为带有加嵌音频的HDMI信号。Battery Converter SDI to HDMI 配有一个内置充电电池，其航空铝材机身设有凹槽式接口设计，可起到保护作用。

接口

1 Mini-B USB端口

可通过Mac OSX或Windows计算机连接Blackmagic Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

2 SDI IN

BNC接口，主SDI输入。

3 SDI LOOP

BNC接口，SDI输入的环通输出。

4 HDMI

HDMI A类视频输出。

5 ON BATT OFF

开启或关闭电池电源。置为 ON”（开）时，即使外部电源 Battery Converter仍将继续工作。置为“OFF”（关）时，仅使用外部电源，以保存转换器的电池电量。开关附近的提示灯可表示电池充电程度，持续亮起代表00%电量，闪烁三次代表50%到90%电量，闪烁两次代表10%到50%电量，闪烁一次代表剩余不到10%电量。

6 POWER +12V

12V 电源输入。

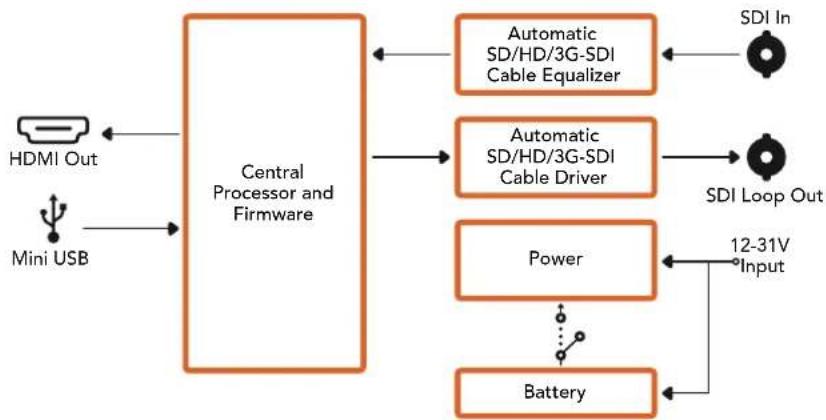

Battery Converter SDI to HDMI原理图

Battery Converter HDMI to SDI可从HDV摄影机和游戏机等设备的HDMI输出转换到SDI。换言之，您可以使用最长的SDI线缆，将来自HDMI的视频信号发送到SDI上，甚至可以为配备HDMI兼容的计算机添加SDI输出。Battery Converter HDMI to SDI配有一个内置充电电池。接口采用凹槽式设计，且由航空铝材机座保护。

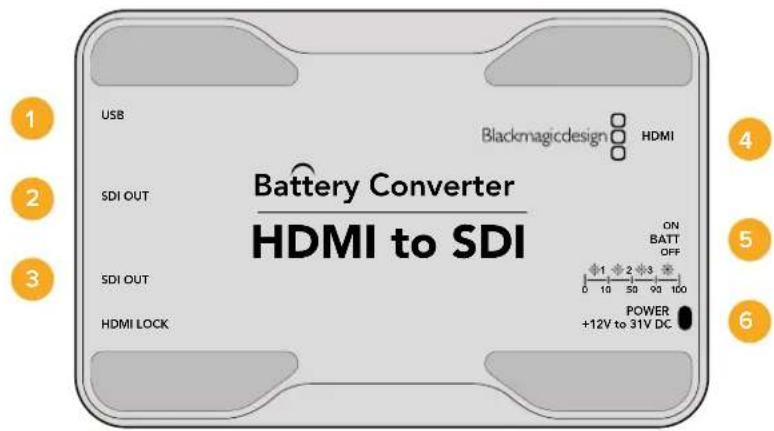

接口

1 Mini-B USB端口

可通过Mac OS X或Windows计算机连接Blackmagic Converters Setup软件。Mini Converter的内部软件也可通过这一USB端口更新。

2 SDI OUT

BNC接口，SDI视频输出。

3 SDI OUT

备用SD视频输出。

4 HDMI

HDMI A类视频输入。

5 ON BATT OFF

开启或关闭电池电源。置为“ON”（开）时，即使外部电源 Battery Converter仍将继续工作。置为“OFF”（关）时，仅使用外部电源，以保存转换器的电池电量。开关附班的提示灯可表示电池充电程度，持续亮起代表100%电量，闪烁三次代表0%到90%电量，闪烁两次代表10%到50%电量，闪烁一次代表剩余不到0%电量。

6 POWER +12V

12V电源输入。

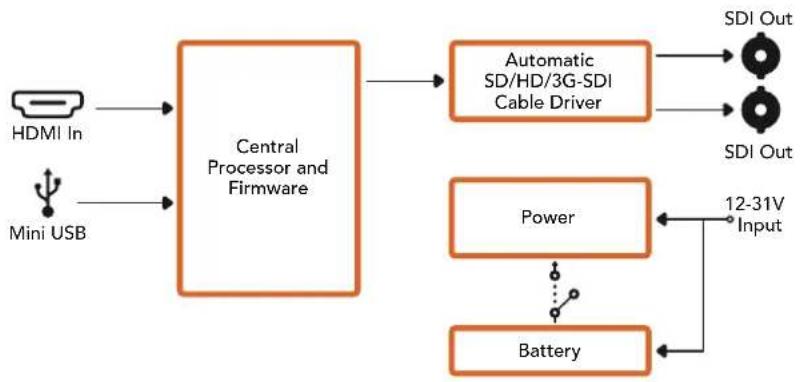

Battery Converter HDMI to SDI原理图

帮助

获得帮助

获得帮助最快捷的方法是登陆 Blackmagic Design在线支持页面，浏览 Blackmagic Converter的相关最新支持材料。

Blackmagic Design在线支持页面

请登陆Blackmagic Design支持中心www.blackmagicdesign.com/cn/support获得最新版操作手册、软件以及技术答疑文章。

Blackmagic Design论坛

您可以登陆我们的网站访问 Blackmagic Design论坛，获得更多信息和有用的创意资源。访问论坛也是获取帮助的一个捷径，因为论坛中不乏经验丰富的用户和 Blackmagic Design 的员工，他们都能为您答疑解惑。请登陆网址 http://forum.blackmagicdesign.com 进入论坛。

联系Blackmagic Design支持中心

如果我们提供的支持信息和论坛均无法解答您的疑问，请到支持页面下点击“给我们发送电子邮件”按钮即可发送技术支持请求。或者，您也可以点击“查找您所在地区的支持团队”按钮，致电您所在地区的Blackmagic Design支持中心获得帮助。

查看当前安装的软件版本

要检查您的计算机上安装的Converter Setup设置软件版本，请打开About Blackmagic Converter Setup”窗口查看。

• 在ac OS X系统下，请到“应用程序”文件夹下打开blackmagic Converter Setup。点击程序菜单中的“About Blackmagic Converter Setup”后即可查看版本号。
• 在Windows 7系统下，请到开始菜单打开Blackmagic Converter Setup软件。点击“Help”（帮助）菜单并选择“Blackmagic Converter Setup”即可查看版本号。
• 在Windows 8系统下，请从开始页面的Blackmagic Converter Setup板块打开Blackmagic Converter Setup。点击“Help”（帮助）菜单并选择“Blackmagic Converter Setup”即可查看版本号。

如何获得软件更新

检查完您计算机上安装的Blackmagic Converter Setup软件版本后，请访问

Blackmagic Design支持中心网址：www.blackmagicdesign.com/cn/support查看最新软件更新。请及时将软件升级到最新版本，但切勿在重要项目制作过程中升级软件。

保修

有限保修

Blackmagic Design保证Teranex Mini Converter系列产品自购买之日起36个月内不会有材料和工艺上的缺陷；自购买之日起12个月内，接口、线缆、光纤模块、保险丝、及电池不会出现材料或工艺上的缺陷。Blackmagic Design保证Battery Converter系列产品自购买本产品之日起12个月内不会有材料和工艺上的缺陷。若本产品在保修期内出现质量问题，Blackmagic Design可选择为产品提供免费修理或更换零部件，或者更换缺陷产品。

为确保消费者有权享受本保修条款中的服务，如遇产品质量问题请务必在保修期内联系blackmagic Design并妥善安排保修事宜。消费者应将缺陷产品包装并运送到Blackmagic Design的指定服务中心进行维修，运费由消费者承担并预先支付。若消费者因任何原因退货，所有运费、保险费、关税等各项税务以及其他费用均由消费者承担。

本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故障或损坏。根据本保修服务，Blackmagic Design的保修服务范围不包括以下内容：1. 对由非Blackmagic Design专门人员进行的安装、维修或保养所造成的损坏进行维修，2. 对因使用不当或连接到不兼容设备所造成的损坏进行维修，3. 对因使用了非Blackmagic Design生产的零部件所导致的损坏或故障进行维修，及4. 对经过改装或和其他产品进行组装的产品进行保养维修（因为产品经改装或组装后会增加保养维修所需时间或保养难度）。本保修条款由BLACKMAGIC DESIGN提供，它可取代所有其他明示或隐含的保修。BLACKMAGIC DESIGN及其供应商对任何有关适销性及就特定用途的适用性等隐含保证不作任何担保。BLACKMAGIC DESIGN负责为消费者提供缺陷产品的维修或更换服务是完整和排他性补救措施，不论BLACKMAGIC DESIGN或其供应商是否事先获悉发生间接、特殊、偶然或必然损坏等损坏的可能性。若消费者对本设备进行非法使用BLACKMAGIC DESIGN概不负责。对因使用本产品造成的损失，BLACKMAGIC DESIGN概不负责。本产品的操作风险由用户自行承担。

Copyright 2018 Blackmagic Design 版研有。“Blackmagic Design”、“DeckLink”、“HDLink”、“Workgroup Videohub”、“Multibridge Pro”、“Multibridge Extreme”、“Intensity”以及“Leading the creative video revolution”均为美国及其他国家的注册商标。所有其他公司名称及产品名称可能是其他所有者的注册商标。
