有効表示寸法 930（水平）×523（垂直）mm
有効表示寸法 698（水平）×392（垂直）mm
$$ \text { 单4形乾電池 } (2) $$
$$ \text { 取扱説明書 } (1) $$
$$ \mathrm{FWシリーズ} $$
为避免引发意外的火灾或遭受雷击的危险，请勿将本机置于雨点所及或者潮湿的地方。
输出插座应安装于装置附近使用方便的地方。
关于搬运
搬运本机时请抓住显示器本身，切勿抓住扬声器。否则，扬声器可能会脱落，而本机也可能随之落下。这会导致受伤。
警告
如果更换的电池型号不正确有爆炸危险。
请按照当地法规废弃用过的电池。
目录
使用前须知 5 (CS)
部件和控制器的位置和功能 7 (CS)
前视图／后视图／侧视图 7 (CS)
指示灯部分 8 (CS)
控制键部分（顶视图） 8 (CS)
连接器面板 9 (CS)
遥控器 RM-980 11 (CS)
小心 13 (CS)
连接 14 (CS)
连接扬声器 14 (CS)
连接交流电源线 14 (CS)
安装铁素体芯 14 (CS)
布置电缆 15 (CS)
使用屏幕菜单 16 (CS)
通过菜单操作 16 (CS)
菜单指南 16 (CS)
观看图像 21 (CS)
切换输入信号 21 (CS)
输入信号、图像模式和显示器状态信息 22 (CS)
选择图像质量 24 (CS)
调整图像 24 (CS)
调整 Contrast、Brightness、Chroma 和 Phase 等 24 (CS)
将 Adjust Picture 菜单项目恢复到初始设定 .27 (CS)
图像放大 28 (CS)
设定 Auto Wide.... 28 (CS)
设定 Aspect 29 (CS)
调整图像的尺寸和位置 30 (CS)
调整图像的尺寸、位置或像素 30 (CS)
同时观看两幅图像 32 (CS)
激活一幅图像或者切换两幅图像的位置 32 (CS)
局部放大图像 33 (CS)
调整内插图像的位置（仅适用于 PinP）……33 (CS)
设置 Multi Display 34 (CS)
调整音质.... 35 (CS)
调整高音、低音和均衡等 35 (CS)
将 Adjust Sound（调整音质）菜单 项目恢复到其初始设定 35 (CS)
选择屏幕语言 36 (CS)
调整 Color Matrix 36 (CS)
自动控制电源开／关（定时器功能） 37 (CS)
调整时间和日期 37 (CS)
显示时间 37 (CS)
开／关定时器功能.... 38 (CS)
设置安全锁定 38 (CS)
启动安全锁定 38 (CS)
安全鉴定 39 (CS)
撤消安全锁定 39 (CS)
自检功能.... 39 (CS)
用遥控器操作指定的显示器 40 (CS)
规格 41 (CS)
使用前须知
安全方面
- 指示工作电压、功耗等的铭牌位于本机背面。
- 万一有异物或液体进入机内，请拔下本机的电源插头，并经维修人员检查之后方可继续使用。
- 如果数日以上不使用本机，请从墙上电源输出插座拔下本机的电源插头。
- 拔取电源线时，请拿住插头拔出，切勿拉扯电源线。
- 将本机落地安装时，务必使用选购的支架。
安装方面
- 保证良好的空气流通以防内部积热。请勿将本机放在地毯、毛毯等上面或窗帘、帏幔旁边，否则通风孔会受阻。
- 请勿将本机安装在靠近散热器或排气管等热源之处，以及受阳光直射、多尘、有机械振动或冲击之处。
- 在本机周围安装多台装置时，根据本机和其他装置的位置，可能会发生遥控器误操作、图像杂波、噪声等问题。
在液晶显示屏上
- 您能看到屏幕上出现红色、兰色、绿色的亮点或者暗点。这并不表示故障。虽然液晶显示屏是用极高精度的工艺技术制造而成，它仍会产生少量暗的或亮的像素点。
- 如果让液晶显示屏长时间面朝太阳，将会损坏屏面。当您在户外或窗口旁安装设备时要考虑到这一点。
- 请勿推压、擦伤屏面或在上面放置重物。否则会造成屏幕显示不正常或液晶显示屏故障。
- 当在较冷的环境中使用该装置，屏幕可能变暗或者出现残留影像。这并非表示故障。温度上升以后屏幕显示会恢复正常。
- 如果长时间在屏幕上显示静止的图像，可能出现重影。经过一段时间后它会消失。
- 在使用时，屏面表面或机壳会升温变热，这并不表示故障。
显示器的清洁方法
屏面表面
- 在清洁显示器之前务必拔掉电源线。
- 液晶显示屏的表面经过特殊的表面涂层处理，要避免接触液晶屏面。清洁时，请使用干燥的软布擦除污斑。
- 决不能使用外用酒精、苯或稀释剂进行清洁。这些溶剂会损伤屏面上的表面涂层。
- 当使用经过化学处理的布进行清洁时，要遵循使用说明。
- 若在设备上喷雾挥发性的溶剂（例如某种杀虫剂），或者使设备长时间接触橡胶或塑料制品，会导致涂层的脱落或设备损坏。
机壳
- 用一块干燥的软布轻轻地擦掉污点。要擦除肮脏的污迹，需要将布在中性洗涤液中稍微浸湿后擦拭，然后再用一块干燥软布将该处擦净。
- 决不要用外用酒精、苯或稀释剂进行清洁。这些溶剂会损伤机壳的表面涂层或者消褪机壳上的标记。
关于显示屏的使用和清洁
当使用或清洁电视机时应特别当心显示屏特殊的表面涂层。清洁时，请用干净的软布擦拭，避免直接接触显示屏。
重新包装方面
请保存原装的纸箱和包装填料，它们是您搬运本机的理想包装箱。将本机搬运到其他地方时，请按照纸箱上的图示重新包装。
如果有关于本机的任何问题，请与授权的 Sony 经销商联系。
电源连接警告
请使用适合当地电源的电源线。
| 美国、欧共体英国、爱尔兰、日本加拿大澳大利亚、新西兰 | |||||
| 插头类型 VM0233 | COX-07 636 | — ^a | VM1296 | ||
| 阴性端子 VM0089 | COX-02 VM0310B | VM0303B VM1313 | |||
| 电线类型 SVT H05VV-F | CEE (13) 53rd (O.C) | HVCTF | |||
| 额定电流和电压 10A/125V | 10A/250V 10A/250V | 10A/125V | |||
| 安全合格标准 UL/CSA VDE | VDE DENAN-HO | ||||
a）注：请使用适合所在国用的电源插头。
部件和控制器的位置和功能
前视图／后视图／侧视图

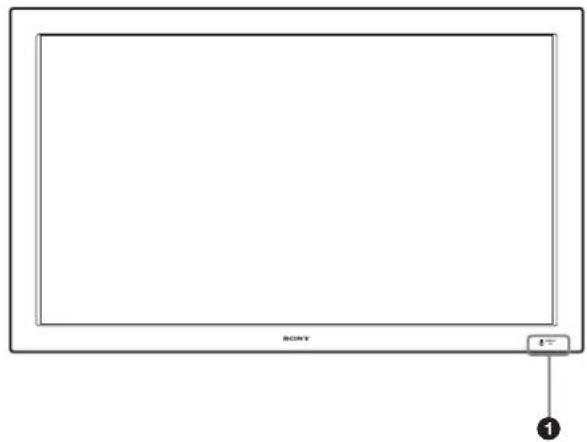

前视图
有关指示灯部分的详细说明，请参见第8页（CS）上的“指示灯部分”。
②控制键部分
有关控制键部分的详细说明，请参见第8页（CS）上的“控制键部分（顶视图）”。
③支架安装挂钩
用这些挂钩安装支架（未附带）。
④SPEAKER（扬声器输出）插座
当将扬声器（未附带）连接至此插座时，则输出显示于屏幕上的音频信号。
⑤～AC IN（交流输入）插座
将附带的交流电源线连接至此插座和墙上插座。一旦连接了交流电源线，POWER/STANDBY指示灯点亮为红色，本显示器处于待机模式。
有关电源线的详细说明，请参见第14页（CS）上的“连接交流电源线”。
⑥连接器面板
有关连接器面板的详细说明，请参见第9页（CS）上的“连接器面板”。

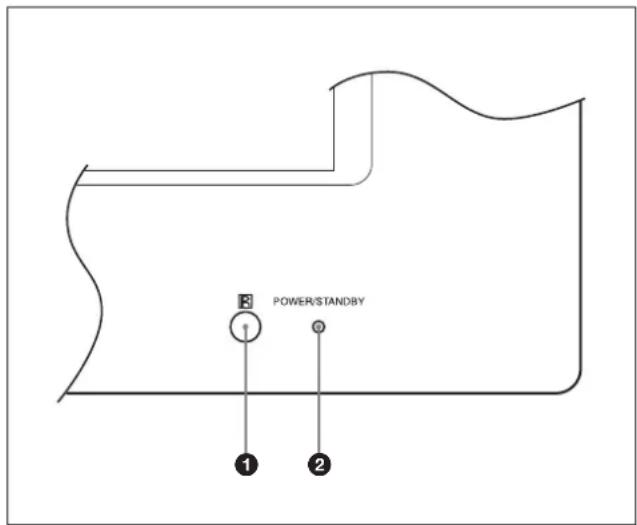

指示灯部分
接收来自遥控器的信号。
在待机模式下点亮为红色。显示器进入节电状态模式时，当从电脑送来1个输入信号，灯点亮呈橘黄色。
当切换输入信号时，指示灯闪烁绿色。
当 POWER/STANDBY 指示灯闪烁红色时，请参见第 39 页(CS)上的 “自检功能”。

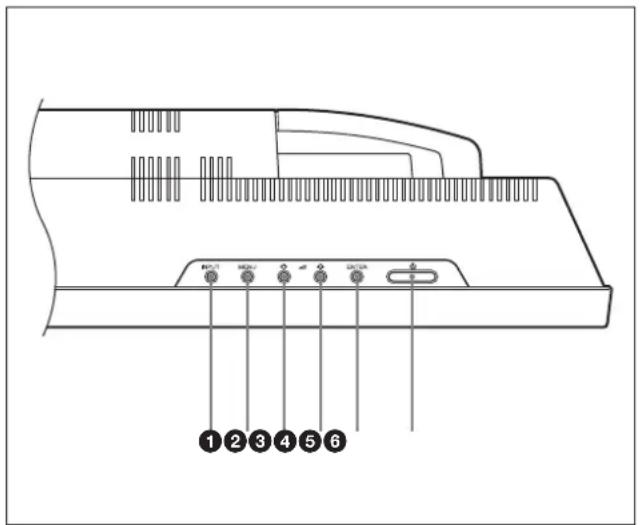

控制键部分（顶视图）
按此键选择来自 INPUT 或 OPTION 连接器的信号。
每次按下 INPUT 键，输入信号按如下顺序循环切换。
INPUT1 INPUT2 OPTION1 OPTION2（仅限于 FWD-42LX1 机型）
如果 OPTION 插槽没有安装可选择适配器，则 OPTION1 或 OPTION2 将被跳过。
②MENU（菜单）键
按此键使菜单出现，再按一次此键使菜单隐藏。
③ ④ ↓/↑（光标／音量）键
按下能移动光标（黄色），设置某个值，或控制扬声器的音量。
⑤ENTER（执行）键
按此键选择项目。
⑥ POWER（电源）开关
按此键打开显示器。再按一下回到待机模式。
注
为保护显示面板，将本机转换为 ON/STANDBY（开／待机）模式需经过一段时间。一项操作结束约 5 秒钟后，再按此键。

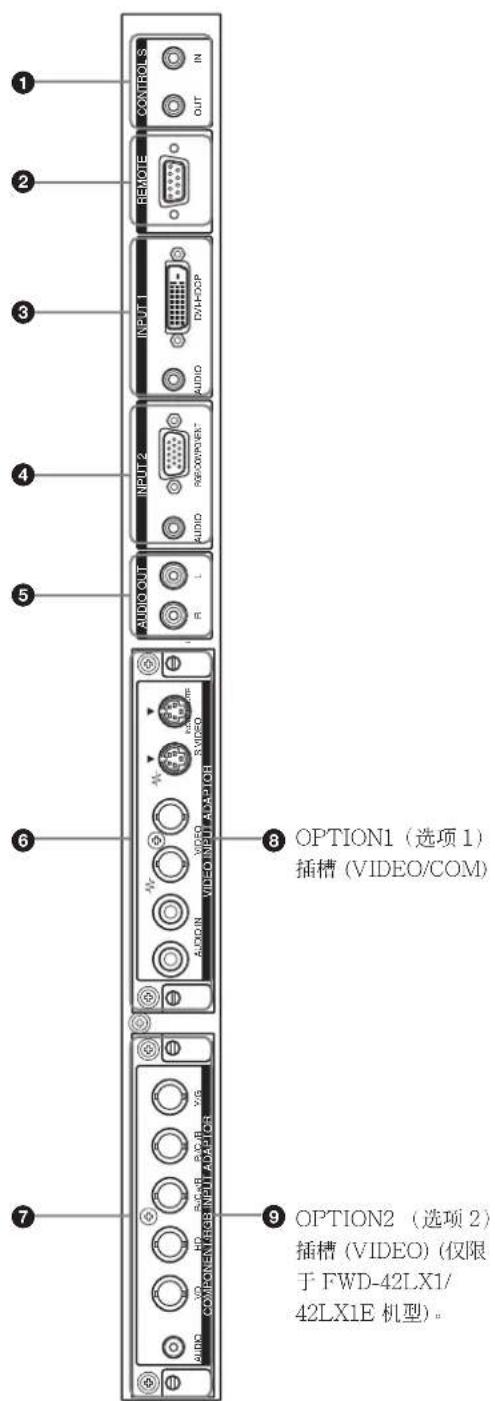

连接器面板
①CONTROL S IN/OUT（控制 S 信号输入/输出）连接器（微型插孔）
当连接至视频装置或其他显示器的 CONTROLS 连接器时，可用单个遥控器控制多台装置。连接本显示器的 CONTROLS OUT 端子和其他装置的 CONTROLS IN 端子、本显示器的 CONTROLS IN 端子和其他装置的 CONTROLS OUT 端子。
2REMOTE（遥控）（RS-232C）连接器（D-sub 9 芯）
此连接器允许用 RS-232C 规程遥控本显示器。有关详细说明，请与授权的 Sony 经销商联系。
③ INPUT1（输入 1）连接器（DIGITAL RGB IN）
DVI：连接到视频设备的数字 RGB 信号输出。支持 HDCP 拷贝保护。
AUDIO（音频）（立体声微型插孔）：输入音频信号。连接到视频设备的音频输出。
(D-sub 15 芯)：连接一台视频装置的模拟 RGB 信号或分量（YUV）信号输出。
AUDIO（音频）（立体声微型插孔）：输入音频信号。连接一台视频装置的音频输出。
在 P&P 或 PinP 模式，输出与动态图像一致的音频信号。
⑥VIDEO（视频）连接器（仅限于对 FWD-42LX1/32LX1 预装了 BKM-FW10。）
S VIDEO IN (S VIDEO 输入) 连接器（微型 DIN 4 芯）：连接至视频装置上的 Y/C 信号输出连接器。
S VIDEO OUT (S VIDEO 输出) 连接器（微型 DIN 4 芯）：连接到视频装置上的 Y/C 信号输入连接器。
AUDIO IN L/R（音频输入左／右）连接器（管脚插孔）：输入音频信号。连接至视频装置上的音频输出连接器。
VIDEO IN（复合输入）连接器（BNC型）：连接到视频装置上的视频信号输出。
VIDEO OUT（复合输出）连接器（BNC型）：连接到视频装置上的视频信号输入。
⑦COMPONENT/RGB IN（仅限于对 FWD-42LX1 预安装 BKM-FW11）
Y/G P_B/C_B/B P_R/C_R/R IN (BNC): 连接到视频设备或电脑的模拟 RGB 信号或者电脑分量 (YUV) 信号输出端口。
HD VD IN：连接到电脑的同步信号输出端口。
AUDIO（立体声小型插孔）：输入音频信号。连接到视频设备或电脑的音频输出。
⑨OPTION2 插槽（VIDEO 端口）
此插槽支持视频信号。具有通信功能的可选择适配器应装在 OPTION1 插槽 8。
可选择的适配器（未附带）
连接板上标记 ⑥ 和 ⑦ 的连接器是插槽型连接器，适用于下列任何一种可选择的适配器：BKM-FW10, BKM-FW11 或 BKM-FW12。
(BKM-FW10 与连接器 ⑥ 相同，BKM-FW11 与连接器 ⑦ 相同。) 只有 FWD-42LX1/42LX1E 机型装配 OPTION 2 插槽。
关于安装的细节，请咨询 Sony 公司的经销商。

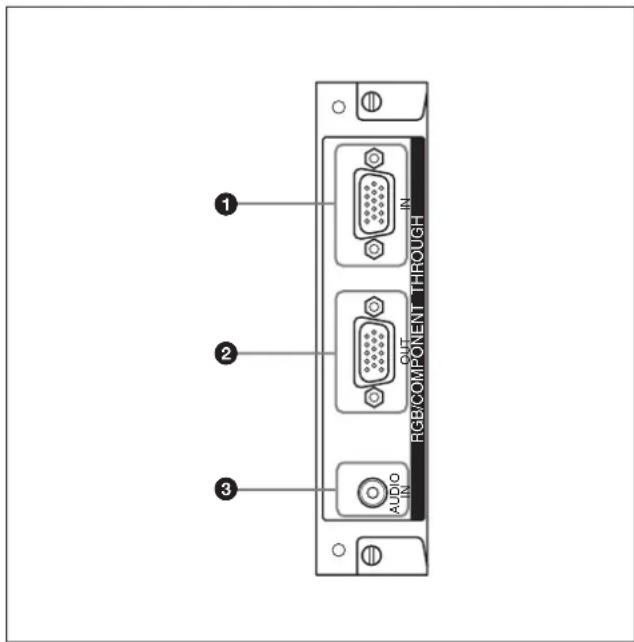

RGB/分量主动直通适配器 BKM-FW12 (未附带)
连接到视频设备或电脑的分量信号输出或模拟RGB信号输出。
连接到视频设备或电脑的分量信号输入或模拟RGB信号输入。
③AUDIO IN（立体声小型插孔）：
输入音频信号。连接到视频设备或电脑的音频信号输出。
关于将分量信号输入到连接器的细节，请参阅第 42 页（CS）的“管脚配置”
注
当本机未接通 AC 电源或处于待机模式时，RGB/COMPONENT OUT 无信号输出。

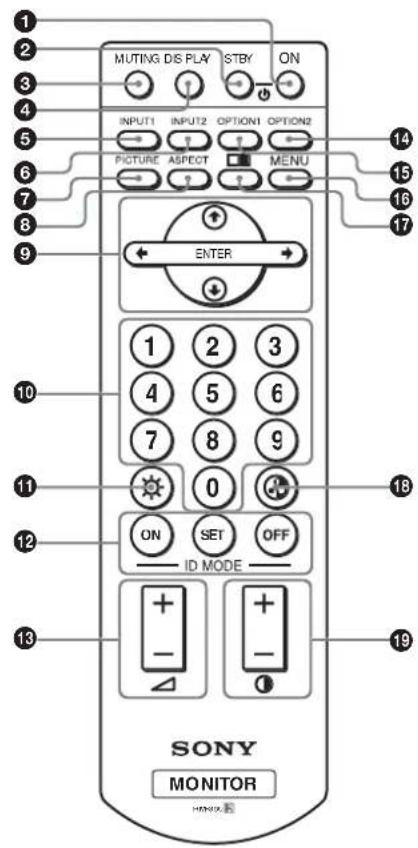

遥控器 RM-980
②STANDBY（待机）键按此键使显示器进入待机模式。
④DISPLAY（显示）键 在显示器屏幕显示输入信号信息和图像模式。 再按一下清除。 如果此信息持续显示片刻而未进行任何操作，信息将自动消失。
⑤ INPUT1（输入 1）键 按此键选择输入到 INPUT1 连接器的信号。
6 INPUT2（输入 2）键 按此键选择输入到 INPUT2 连接器的信号。 每按一次在 RGB 和 COMPONENT 之间转换。
⑦PICTURE 键 选择图像模式。每次按键操作时在 “Vivid”、“Standard” 和 “User 1-3” 之间切换。
⑧ASPECT（纵横比）键 按此键改变画面的纵横比(Aspect)。
⑨ ↑/↓/←/→/ENTER（↑/↓/←/→/执行）键 ↑/↓/←/→ 键用于移动菜单光标（黄色）和设置设定值等。按 ENTER 键执行所选菜单或设定内容。
⑩数字键 按键输入索引号码。
⑪BRIGHTNESS（亮度）键 图像模式为“User 1-3”时，调整亮度。 按此键，然后用↑/↓或←/→键⑨调节亮度。
12ID MODE (ID 模式) (ON/SET/OFF) (开／设定／关) 键 按 ON 键使索引号码出现在屏幕上。然后使用数字键 10 输入所要操作的本显示器的索引号码并按 SET 键。结束操作后，按 OFF 键恢复到普通模式。 有关索引号码的详细说明，请参见第 40 页（CS）上的“用遥控器操作指定的显示器”。
13 VOLUME（音量）+/-键按此键调节音量。
14OPTION2（选择2）键 在本机上安装选购的转接器（BKM-FW10除外）时，请选择输入到此转接器的信号。每次按此键，切换输入到OPTION2的信号。
注 对于未配备 OPTION2 插槽的 FWD-32LX1/32LX1E，不能操作此键。
15OPTION1（选择1）键 当装有选项板时，选择从连接选项板的装置输入的信号。每次按此键，切换输入到OPTION1的信号。
16MENU（菜单）键 按此键使菜单出现，再按一下此键使菜单隐藏。
17 ☐ 键 PICTURE AND PICTURE 模式。每一次按键操作在 PAP off、P&P、和 PinP 之间切换。
部件和控制器的位置和功能
18 CHROMA（色度）键
当图像模式设定为 “User 1-3” 时，用此键调节色度。按此键并用 ↑/↓ 或 ←/→ 键 ⑨ 调节色度。
19CONTRAST（对比度）+/-键
Picture Mode为 “User 1-3” 时，用于调整对比度。

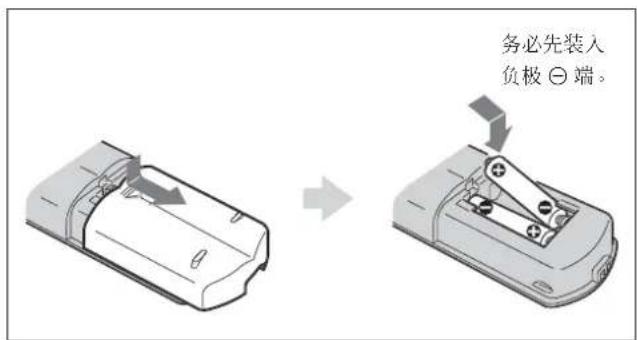

安装电池
按正确的极性装入两节 AAA 尺寸（R03）电池。
- 为避免因电池漏液而造成损坏，如果长时间不使用遥控器，请取出电池。
遥控器不起作用时
检查 POWER/STANDBY（电源／待机）指示灯点亮以及 Remote 菜单中的 Control Mode 没有设置在 “Display Unit Only” 位置。只有在具备以下两个条件下遥控器才能操作显示器。
- 显示器电源接通，或其处于待机状态。
- 遥控菜单中的控制模式设置为 “Display + Remote” 或 “Remote Only”。
有关 Control Mode 的详细说明，请参见第 19 页（CS）上的 “Control Mode（控制模式）”。
小心
在显示器周围留出足够的空间
- 使用显示器时，请确保在本机周围有比下列图示尺寸大的空间。这将保证正常通风。
- 环境温度必须在 0^ C 至 +35^ C 范围中。
- 当水平安装显示器时，请使用 SU-42FW/32FW 显示器支架（未附带）。
- 有关支架、螺丝和螺栓等硬件的安装，我们无法指定应使用的规格，因为其安装是由当地经授权的经销店进行的。有关安装的事宜，请与有资格的Sony经销店联系。
- 本机电源打开时，有些零件可能会发热，会导致烫烧。显示器电源打开时，或刚进入待机状态后，请勿触摸本机的顶部或背面。
使用支架（未附带）时
前视图
水平安装显示器时
前视图
单位：cm
垂直安装显示器时
前视图
当垂直安装显示器时，您不能使用扬声器 SS-SP42FW/32FW（未附带）。
连接
开始之前
- 首先请确认各装置的电源已关闭。
- 请使用适合所连接装置的连接电缆。
- 电缆连接器应完全插入插孔。松动的连接可能引起啸叫和其他噪音。
- 要拔下电缆时，请拿住插头拔，切勿拉扯电缆。
- 请参阅所连接装置的使用说明书。
- 请将插头牢固地插入 AC IN 插座。
- 请使用其中一个交流插头固定器（附带）以便稳固地固定交流插头。
连接扬声器
连接扬声器 SS-SP42FW/32FW（未附带），可欣赏到更有临场感的图像。
务请正确连接扬声器。有关连接扬声器的详细说明，请参见扬声器附带的使用说明书。
有关连接扬声器电缆的详细说明，请参见第15页(CS)上的“使用电缆夹”。

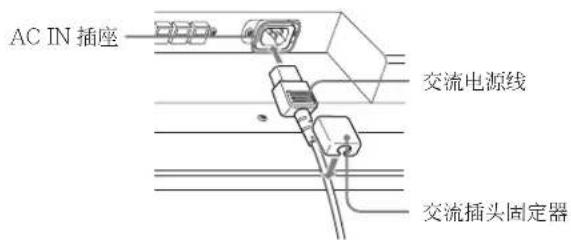

连接交流电源线
1 将交流电源线插入 AC IN 插座。然后，将交流插头固定器（附带）装在交流电源线上。
捏住交流插头固定器并将其释放，然后抓住插头并拔下交流电源线。
安装铁素体芯
1 将铁素体芯连接于电缆端头，合上铁素体芯直至发出喀嗒声。
2 将止动器绕在电缆上使铁素体芯无法滑动。
- 当电缆连接至以下任一接口时，请在使用电缆前安装铁素体芯。
DVI-HDCP(INPUT1): 如图所示, 将铁素体芯连接于电缆两端。
- 请注意，如果不将铁素体芯安装在连接电缆上，本装置不符合 EMC 限定。

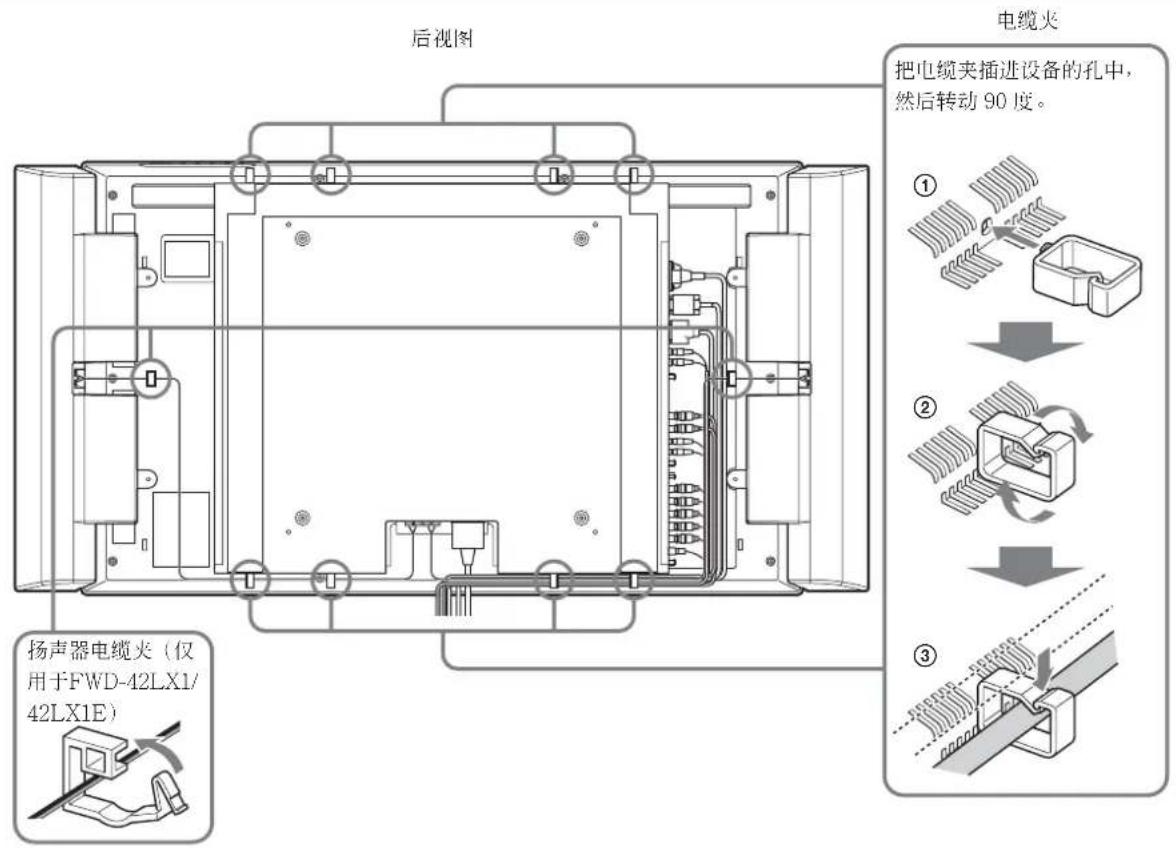

布置电缆
显示器的电缆仓盖在其背面。在将电缆连接到显示器之前，先将电缆仓盖拉开。将电缆连接到显示器上，然后关闭电缆仓盖。
可用附带的电缆夹（×6）干净利索地捆扎电缆。从8个孔中挑选6个安装电缆夹。请按下图所示的方法安装电缆夹。
连接扬声器 SS-SP42FW（未附带）时，将扬声器电缆穿过显示装置背面的电缆夹。（仅限于 FWD-42LX1/42LX1E）
通过菜单操作

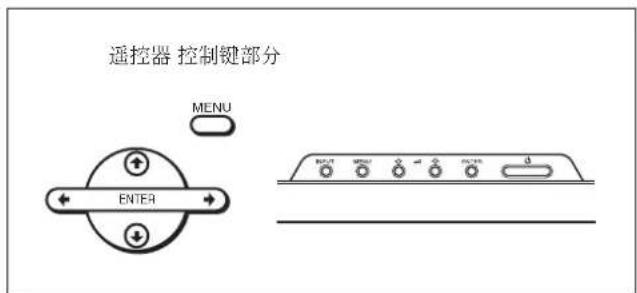

菜单操作键
使用显示器或遥控器上的键用于菜单操作。
注
主机上没有 ←/→ 键，因此，部分操作有不同之处。
菜单结构
要选择用于菜单的语言时，请参见第 36 页（CS）上的“选择屏幕语言”。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
2 按↑/↓键将光标（黄色）移至要选择的主菜单并按 ENTER 键。
光标移至下一个菜单。
3 按↑/↓键移动光标（黄色）至要选择的项目并按 ENTER 键。
所选项目的菜单出现。
重复此步骤选择其他项目。
4 按 ↑/↓ 键调整或选择设定并按 ENTER 键设定。
设定被登记而且菜单返回到前面的菜单。
要完成登记并返回到普通屏幕时，请按 MENU 键。
要回到前面的菜单级时，请按 ↑/↓ 键将光标移至 ↩ 并按 ENTER 键或 ← 键。
菜单指南
注
无法设定或调整的项目（依输入信号的设定或类型而异）用灰黑色显示。
PICTURE/SOUND CONTROL (图像/声音控制) 菜单
调节声音和图像的质量。
设定符合图像式样或环境亮度的图像质量。
有关详细说明，请参见第 24 页（CS）上的“选择图像质量”。
Adjust Picture（图像调整）
可对图像进行微调。
首先将 Picture Mode（图像模式）设定为 User 1-3。
注
Picture Mode（图像模式）为 “Vivid”（逼真）或 “Standard”（标准）时无法调整以下项目。
关于详细信息，请参阅第 24 页（CS）上的“调整图像”。
Adjust Sound（调整声音）
可对音质进行微调。
首先将 Picture Mode（图像模式）设定为 User 1-3。
注
Picture Mode（图像模式）为 “Vivid”（逼真）或 “Standard”（标准）时无法调整以下项目。
关于详细信息，请参阅第 35 页（CS）上的“调整音质”。
SCREEN CONTROL（画面控制）菜单
此菜单用于重新确定图像的尺寸和位置。
您可以设置连接多个显示装置，按照 2 × 2 、 3 × 3 或 4 × 4 的排列形成一个电视墙。
关于详细信息，请参见在第 34 页（CS）上的“设置 Multi Display”。
Wide Setup（宽屏幕设定）
设定 Auto Wide 功能。利用 Auto Wide 功能可令您从普通电视广播或宽屏幕图像（均有不同比例的水平和垂直显示）中进行选择，并以 16:9 纵横比自动地将图像放大到宽屏幕图像，以最恰当地显示不同类型的图像。
有关详细说明，请参见第28页（CS）上的“设定Auto Wide”。
Aspect（宽屏幕模式）
切换宽屏幕显示以符合图像的尺寸和类型。
有关详细说明，请参见第29页（CS）上的“设定Aspect”。
Adjust Screen (调整屏幕)
此菜单用于重新调整图像的尺寸或位置。也可以利用此菜单调整图像的像素。
关于详细信息，请参见在第 30 页（CS）上的“调整图像的尺寸和位置”。
您可以并排地显示二个不同信号源（如电脑和视频）的图像。
关于详细信息，请参见在第 32 页（CS）上的“同时观看两幅图像”。
选择 “Reduce” （降低）时，图像亮度会降低，在节能时可以观看图像。
注
- 再次打开本机电源时，“Power Saving: Reduce”将恢复。
- 即使 Power Saving 设定为 “Reduce”，仍可调整图像质量。但若提高 Contrast（对比度）或 Brightness（亮度），则可能会使节电功能失效。
Speaker Out（扬声器输出）
将此项目设为 On 时，扬声器 SS-SP42FW/32FW （未附带）便发出声音。
显示封闭字幕。选择 Component 与 Component 组合时，只有 BKM-FW11 或 BKM-FW12 的输入信号才能显示封闭字幕。
Off：不显示字幕。
CC1-4：在图像上显示字幕。
Display（显示器）
打开电源或切换输入信号时，选择 On 在屏幕上显示输入信号信息和 Picture Mode 约 5 秒钟。
Color Matrix（色彩矩阵）
设定 Color Matrix，以使输入分量信号时以自然的色调显示图像。
有关详细说明，请参见第 36 页（CS）上的“调整 Color Matrix”。
HD Mode
根据输入到显示装置的 HD 模拟分量信号选择一个模式。
1080i：输入1080i信号时
1035i：输入 1035i 信号时
RGB Mode
设置当输出 RGB 信号的设备被连接到显示装置时的模式。
DTV：连接至 RGB 信号数字调谐器等时
PC：连接至电脑时
Sync Mode（同步）
根据在 RGB/COMPONENT 端子的芯 13 所输入的信号设定模式。信号只能设定为 575/50I 或 480/60I。
H/Comp：当输入水平信号或复合同步信号*时
Video：当输入视频信号时
*根据复合信号电平，图像显示可能不正常。遇此情况时，请改变同步模式设定。
输入信号和同步模式设定
| 芯 | D -Sub的信号输入同步模式设定 | |
| 13 | 480/60I, 575/50I复合视频视频信号 | |
| 复合同步 | ||
| 13/14 H 同步/V同步同步信号 | ||
| 2 Sync On Green | ||
有关 RGB/COMPONENT 接口的管脚配置详情，请参见第 42 页（CS）上的“管脚配置”。
注
- 有些输入只能选择同步信号。这时，即使通过13芯连接器输入视频信号，图像也无法显示。通过13或14芯连接器输入水平／垂直同步信号，或通过RGB连接器输入Sync On Green信号。
- 采用 Sync On Green 时，如果本机未设定为接收同步信号，图像将不显示。
- 仅 INPUT2 支持同步模式的信号。
- 通过选购板的输入不能进行同步模式设定。
- 本机未提供三值同步复合同步和 576/60P。
照明
调节在显示装置正面的“SONY”徽标的亮度。
Remote（遥控）
此菜单用于遥控设定。
Index Number (索引号码)
设定显示器的索引号码。
注
设定号码时，使用显示器上的键。无法使用遥控器设定 Index Number（索引号码）。
有关索引号码的详细说明，请参见第 40 页（CS）上的“用遥控器操作指定的显示器”。
Control Mode（控制模式）
选择遥控器功能。
Display + Remote：激活随显示器附带的遥控器的功能。
Display Unit Only：禁用遥控功能。您只能使用显示装置上的控制键进行显示设置。
Remote Only：当您只用遥控器控制时，禁用显示装置上的控制键。只能使用遥控器进行显示设置。
注
操作此项时，可选模式因所用的键而有所不同。在使用遥控器上的 ENTER 键进行设置时，只能选择 “Display+Remote” 或 “Remote Only”。在使用显示装置上的 ENTER 键进行设置时，只能选择 “Display+Remote” 或 “Display Unit Only”。
INITIAL SETUP/INFORMATION
(初始设定/信息)菜单
可以选择屏幕语言或输入信号，或者设置
Security Lock 选项。
选择屏幕语言（日语，英语，德语，法语，西班牙语或意大利语）。
有关详细说明，请参见第 36 页（CS）上的“选择屏幕语言”。
Color System (彩色制式)
选择视频信号的彩色制式。
Auto（自动）：自动设置彩色制式
NTSC：显示 NTSC 信号
本项设为 “On” 时，如果超过约 5 分钟没有信号输入 COMPONENT 或 DVI 输入连接器，显示装置自动进入待机模式。如果超过约 30 秒没有信号输入 DVI 或 RGB 输入连接器，显示装置自动进入节电模式。在待机模式中，按显示装置上的 ⏻ POWER 开关或遥控器上的 POWER ON 键打开显示装置。当有信号输入时，处于节电模式的显示装置将自动打开。
Security Lock（安全锁定）
在显示装置上设定安全锁定。
Off：禁用安全锁定。
On：将该项设定为 On，需要一个密码设置安全锁定。
关于详细信息。请参见第 38 页（CS）上的“设置安全锁定”。
Information（资料信息）
此菜单用于显示显示器的内部状态。
指出机型名称。
Serial Number (序号)
指出序号。
Operation Time (工作时间)
指出工作的总小时数。
注
待机模式不计为 Operation Time 的一部分。
Software Version（软件版本）
指出系统软件版本。
TIMER/CLOCK（定时器／时钟） 菜单
可设定定时器、调节时间、显示内置时钟或使本机在预定时间自动打开或关闭电源。
出厂设定中未对时间和日期进行预设。
Clock Set（时钟设定）
设定时间。
有关详细说明，请参见第 37 页（CS）上的“调整时间和日期”。
Clock Display（时钟显示）
设为 “On” 时，屏幕上显示当前设定时间。
有关详细说明，请参见第 37 页（CS）上的“显示时间”。
有关详细说明，请参见第 38 页（CS）上的 “开／关定时器功能”。
观看图像
开始之前
- 接通显示器的电源。
- 接通所连接装置的电源并播放视频源。
- 若要在接通电源或切换输入信号时在屏幕上显示输入信号信息和图象模式，将 Custom Setup（用户设定）菜单中的“Display”项目设定为 On。
- 要选择用于菜单的语言时，请参见第 36 页（CS）上的“选择屏幕语言”。
切换输入信号
Input1 DVI（输入 1 DVI）：选择输入到 INPUT1 连接器的数字信号（RGB）。
Input2 RGB（输入 2 RGB）：选择输入到 INPUT2 连接器的模拟信号（RGB）。
Input2 Component（输入 2 分量）：选择输入到 INPUT2 连接器的分量信号。
Option1/2 Video：从连接到连接器选用插槽1或2的设备选择输入信号（视频信号）。
Option1/2 S Video：从连接到连接器选用插槽 1 或 2 的设备选择输入信号（S 视频信号）。
Option1/2 RGB：从连接到连接器选用插槽 1 或 2 的设备选择输入信号（模拟 RGB 信号）。
Option1/2 Component: 从连接到连接器选用插槽 1 或 2 的设备选择输入信号（分量信号）。
按遥控器上的 INPUT1、INPUT2、
OPTION1 或 OPTION2 键，转换输入信号。若多种信号形式能够输入到被选择的输入连接器，则当每一次按下键时，指示呈相应的变化。
例如，每当您按下 INPUT2 键时，指示交替地切换为 “Input2 RGB” 或 “Input2
Component"
所选的输入信号出现在显示器屏幕上。
彩色制式或分辨率／垂直频率
您可以用显示器上的 OPTION 键切换输入信号。
注
- 我们建议输入源视频装置装备 TBC（时基校正器）。如果显示器接收不带 TBC 的信号，则图像可能会因同步信号的干扰而消失。
- 如果从多台系统输入相同格式的信号，Picture Quality（图像质量）设定将预设至最近的设定值（仅当信号格式相同时）。
观看图像
输入信号、图像模式和显示器状态信息
在接通电源或切换输入信号时，输入信号、图像模式和显示器状态信息在显示器屏幕上显示约 5 秒钟。
要取消此功能时，按以下步骤操作。
1 在 CUSTOM SETUP（用户设定）菜单上，
按 ↑/↓ 键将光标（黄色）移到 “Display” 处并按 ENTER 键。
以下菜单出现在显示器屏幕上。
2 按 ↑/↓ 键将 “Display” 设定为 “Off”，然后按 ENTER 键。
要显示信息时
在上述步骤 2 中将 “Display” 设定为 “On”，然后按 ENTER 键。出厂设定为 “On”。
注
无论上述设定如何，只要按遥控器上的 DISPLAY 键，随时可以显示输入信号信息和时间。
| 预设输入信号 | |||
| 信号名称 彩色制式或水平/垂直频率 | |||
| 电脑信号 | |||
| 1 | VGA^a)-1 (VGA 350) | 31.5 kHz | 70 Hz |
| 2 | 640×480@60 Hz ( VESA^b STD) | 31.5 kHz | 60 Hz |
| 3 | Mac^c) 13" | 35.0 kHz | 67 Hz |
| 4 | VGA (VGA TEXT) 31.5 kHz 70 Hz | ||
| 5 | 800×600@60 Hz (VESA STD) | 37.9 kHz | 60 Hz |
| 6 | Mac 16" | 49.7 kHz | 75 Hz |
| 7 | 1024×768@60 Hz (VESA STD) | 48.4 kHz | 60 Hz |
| 8 | 1024×768@75 Hz (VESA STD) | 60.0 kHz | 75 Hz |
| 9 | 1024×768@85 Hz (VESA STD) | 68.7 kHz | 85 Hz |
| 10 | 1152×864@75 Hz (VESA STD) | 67.5 kHz | 75 Hz |
| 11 | Mac 21" | 68.7 kHz | 75 Hz |
| 12 | 1280×960@60 Hz (VESA STD) | 60.0 kHz | 60 Hz |
| 13 | 1280×1024@60 Hz (VESA STD) | 64.0 kHz | 60 Hz |
| 14 | 1600×1200@60 Hz (VESA STD) | 75.0 kHz | 60 Hz |
| 15 | 848×480@60 Hz (VESA STD) | 29.8 kHz | 60 Hz |
| 16 | 848×480@60 Hz (VESA STD) | 29.5 kHz | 60 Hz |
| 17 | 848×480@75 Hz 37.7 kHz 75 Hz | ||
| 18 | 1280×768@60 Hz | 47.8 kHz | 60 Hz |
| 19 | 1280×768@60 Hz | 47.4 kHz | 60 Hz |
| SDTV/HDTV | |||
| 1 | PAL | PAL | |
| 2 | NTSC | NTSC | |
| 3 | SECAM | SECAM | |
| 4 | NTSC4.43 | NTSC4.43 | |
| 5 | PAL60 | PAL60 | |
| 6 | PAL-M | PAL-M | |
| 7 | PAL-N | PAL-N | |
| 8 | 575/50i | 575/50I | |
| 9 | 480/60i | 480/60I | |
| 10 | 1080/24psf | 1080/48I | |
| 11 | 1080/50i | 1080/50I | |
| 12 | 576/50p | 576/50P | |
| 13 | 480/60p | 480/60P | |
| 14 | 1080/60i | 1080/60I | |
| 15 | 720/60p | 720/60P | |
| 16 | 720/50P | 720/50P | |
a) VGA 是美国国际商用机器公司的注册商标。
b) VESA 是视频电子标准协会的注册商标。
c) Mac（Macintosh）是苹果电脑公司的注册商标。
注
- 输入 HDTV 信号时，将三级同步信号输入到 INPUT2 连接器上 RGB/COMPONENT（D-sub 15 芯）的第二个管脚或者输入到 BKM-FW12。
- 如果 DVD 信号输入到显示装置后色彩太淡，调整 Adjust Picture 菜单中的 “Chroma” 设置。
- 当调整相位时，分辨率将下降。
显示器状态的实际屏幕显示
| 屏幕显示 含义 | |
| 640×480 / 60(例)所选的输入信号为电脑 RGB。 | |
| 480 / 60i(例)所选的输入信号为分量视频。 | |
| NTSC(例)所选的输入信号为 NTSC。 | |
| Out of Range 输入信号超出获取范围。 | |
| No Sync 无输入信号。 | |
| INPUT1 DVI INPUT1 的信号模式设定为数字RGB。 | |
| INPUT2 RGB INPUT2 的信号模式设定为模拟RGB。 | |
| INPUT2 Component INPUT2 的信号模式设定为分量视频。 | |
| Option1/2 Video 选用插槽1或2的信号模式设定为复合视频。 | |
| Option1/2 S Video 选用插槽1或2的信号模式设定为S视频。 | |
| Option1/2 RGB 选用插槽1或2的信号模式设定为模拟RGB。 | |
| Option1/2 Component 选用插槽1或2的信号模式设定为分量视频。 | |
选择图像质量
可设定适合图像类型或本机环境亮度的图像质量。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
2 按↑/↓键将光标（黄色）移到“PICTURE/SOUND CONTROL”处并按 ENTER 键。PICTURE/SOUND CONTROL（图像／声音控制）菜单出现在显示器屏幕上。
3 按↑/↓键将光标（黄色）移到“Picture Mode”处并按 ENTER 键。 以下菜单出现在显示器屏幕上。
4 用 ↑/↓ 键选择 Picture Mode（图像模式）。Vivid：将图像轮廓和对比度设为其最大值，图像具有很强的锐度。
Standard：具有适当的对比度和轮廓，图像显得自然。
User1-3：可用 Adjust Picture（调整图像）菜单根据需要设定图像质量。
5按 ENTER 键恢复至 PICTURE/SOUND CONTROL（图像／声音控制）菜单。
调整图像
可以在观看图像的同时调整对比度、亮度、色度、相位等以适合您的喜好。可以分别对各个输入信号进行调整。也可以将调整值存储在存储器中。 请将 Picture Mode（图像模式）设为 “User 1-3” 中的一种。
调整 Contrast、Brightness、Chroma 和 Phase 等
用↑/↓键选择“Backlight”，然后按ENTER键。用↑/↓/←/→键在MIN（0）至MAX（100）范围内调节背光的亮度，然后按ENTER键。
↑/→：增加背光的亮度
↓/←：减少背光的亮度
Contrast（对比度）
用 ↑/↓ 键选择 “Contrast” 并按 ENTER 键。 用 ↑/↓/←/→ 键在 MIN（0）至 MAX（100）的范围中调整对比度，然后按 ENTER 键。
↑/→：增大图像对比度
↓/←：减小图像对比度
Brightness（亮度）
用 ↑/↓ 键选择 “Brightness” 并按 ENTER 键。 用 ↑/↓/←/→ 键在 MIN（0）至 MAX（100）的范围中调整亮度，然后按 ENTER 键。
↑/→：使图像变亮
↓/←：使图像变暗
Chroma（色度）
用↑/↓键选择“Chroma”并按ENTER键。
用 /// 键在 MIN（0）至 MAX（100）的范围中调整色度，然后按 ENTER 键。
↑/→：增大图像色度
↓/←：减小图像色度
Phase（相位）
用 ↑/↓ 键选择 “Phase” 并按 ENTER 键。
用 /// 键在 Left（50）至 Right（50）的范围中调整相位，然后按 ENTER 键。
↑/→：使整个图像发绿
↓/←：使整个图像发红
Sharpness（锐度）
用↑/↓键选择“Sharpness”并按ENTER键。
用 /// 键在 MIN（0）至 MAX（10）的范围中调整锐度，然后按 ENTER 键。
↑/→：增强图像锐度
↓/←：减弱图像锐度
Noise Reduct. (减噪)
减少图像颗粒和色彩噪音。
1 用↑/↓键选择“Noise Reduct.”并按ENTER键。
以下菜单出现在显示器屏幕上。
2 用 ↑/↓ 键选择 Noise Reduct.。
Off：直接显示图像信号。
Low：将 Noise Reduct. 处理设为弱。
Mid：将 Noise Reduct. 处理设为中。
High：将 Noise Reduct. 处理设为强。
3 按 ENTER 键恢复至 Adjust Picture（调整图像）菜单。
Cinema Drive（色度驱动）
自动检测在 24 帧画面的电影胶片上拍摄的图像，并且以电影的最佳效果播放图像。
1 用 ↑/↓ 键选择 “Cinema Drive” 然后按 ENTER 键。
以下菜单出现在显示器屏幕上。
2 用 ↑/↓ 键选择 Cinema Drive 选择模式。
Off：根据其信号播放画面。
Auto：播放拍摄在电影胶片上的画面，达到象原来的电影一样的最佳效果。
Dynamic Picture (动态图像)
使白色更白，黑色更黑以提高对比度。
1 用 ↑/↓ 键选择 “Dynamic Picture” 并按 ENTER 键。
以下菜单出现在显示器屏幕上。
2 用 ↑/↓ 键选择 Dynamic Picture（动态图像）模式。
Off：不使用 Dynamic Picture（动态图像）功能。
Low：将 Dynamic Picture（动态图像）功能设为低。
High：将 Dynamic Picture（动态图像）功能设为高。
3 按 ENTER 键恢复至 Adjust Picture（调整图像）菜单。
Color Temp. (色温)
您也可以设定色温。可以选择“Cool”、“Neutral”或“Warm”或者单独设定各增益值。
1 用 ↑/↓ 键选择 “Color Temp.” 并按 ENTER 键。
2 用 ↑/↓ 键选择色温并按 ENTER 键。
Cool（冷）：将色温设定为高
Neutral（中性）：将色温设为中性
Warm（暖）：将色温设定为低
Color1-3：单独设定各增益值
选择 “Warm”、“Neutral” 或 “Cool” 时，菜单恢复至 Adjust Picture（调整图像）菜单。
(1) 按 ↑/↓ 键将光标（黄色）移到所要调整的增益项目并按 ENTER 键。
(2) 用 /// 键调整增益（0 至 100）并按 ENTER 键。
菜单恢复到 Color Temp.（色温）菜单。
Color Correct. (色度校正)
如实地再现健康的肤色。
1 用 ↑/↓ 键选择 “Color Correct.” 然后按 ENTER 键。
下列菜单出现在显示器屏幕上。
2 用 ↑/↓ 键选择 Color Correct. 模式。
Off：禁止色度校正功能。
On：激活色度校正功能。
自动调整图像明亮部分和阴暗部分之间的均衡。
1 用 ↑/↓ 键选择 “Gamma Correct.” 并按 ENTER 键。
以下菜单出现在显示器屏幕上。
2 用 ↑/↓ 键选择 Gamma Correct. 模式。
High（高）：将伽马校正设为高
Mid（中）：将伽马校正设为中
Low（低）：将伽马校正设为低
3 按 ENTER 键恢复至 Adjust Picture（调整图像）菜单。
将 Adjust Picture 菜单项目恢复到初始设定
1 在 Adjust Picture（调整图像）菜单上，按
↑/↓ 键将光标（黄色）移到 “Reset” 处并按 ENTER 键。
以下菜单出现在显示器屏幕上。
2 按 ↑/↓ 键将光标（黄色）移到 “OK” 处并按 ENTER 键。
Adjust Picture（调整图像）菜单项目恢复其出厂设定。
注
“Color Temp.” 的 “Color1-3” 设定值不会被清除。
要取消复位功能时
在按 ENTER 键之前按 MENU 键。或者，用
↑/↓ 键选择 “Cancel”，然后按 ENTER 键。
图像放大
可按照自己的喜好放大图像。
对于 Aspect，可进行以下选择。
原图像
(图像种类)
纵横比为 4:3 的普通画面（屏幕纵横比：4:3）。
放大的图像
图像被自然地放大到整个屏幕大小
- 来自摄像机或含有纵横比信息（ID-1 格式）的 DVD 软件的图像
对准屏幕的左右两侧，图像被放大到整个屏幕大小。（根据图像种类，可能会在屏幕的上部和下部留下黑条）
以电影图像等拍摄的电影长时间出现在屏幕水平方向并在图像（纵横比：2.35:1）中含有字幕
在将图像放大到整个屏幕大小并对准屏幕左右两侧的同时，图像和显示字幕的区域将显示在屏幕上。
来自摄像机或含有纵横比信息（ID-1 格式）的 DVD 软件的图像
图像的左右边缘被放大到整个屏幕大小，而不改变上部和下部。
纵横比为 4:3 的普通画面（屏幕纵横比：4:3）。
图像以原来的 4:3 纵横比显示图像而不放大图像
设定 Auto Wide
Auto Wide 功能根据能够识别视频信号格式的识别控制信号真实地再现各种画面或将各种画面扩大到最佳尺寸。
可以将纵横比为 4:3 的画面扩大到 16:9。
识别控制信号
此控制信号可在电视屏幕上如实地再现原图像的纵横比。含有此信号的图像由以下组成：
- 用包含纵横比信息（ID-1 格式）的摄像机拍摄的图像。
- 包含将纵横比设为 4:3 的信号的电视广播。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
SCREEN CONTROL（画面控制）菜单出现在显示器屏幕上。
3 按↑/↓键将光标（黄色）移到“Wide Setup”处并按 ENTER 键。
以下菜单出现在显示器屏幕上。
以下菜单出现在显示器屏幕上。
5 用 ↑/↓ 键选择 Auto Wide（自动宽屏幕）设定。
Off：图像按其原样再现。
On：图像以最适当的纵横比被放大和显示。
6 按 ENTER 键。
显示器屏幕返回到步骤 3 中的屏幕显示。
7 用 ↑/↓ 键选择 “4:3 Mode” 并按 ENTER 键。以下菜单出现在显示器屏幕上。
Normal: 4:3 纵横比的图像按原样显示。
Wide Zoom：放大到 16:9 纵横比后，显示 4:3 纵横比的图像。
9按 ENTER 键。
注
菜单恢复到 Wide Setup 菜单。
输入 DVI 或 RGB 信号时，由于 Auto Wide 功能不起作用，因而无法设置 Auto Wide。
设定 Aspect
也可无视图像类型而以所需的宽屏幕模式放大图像。
1 在 SCREEN CONTROL（画面控制）菜单
上，按 / 键将光标（黄色）移到
"Aspect" 处并按 ENTER 键。
以下菜单出现在显示器屏幕上。
Wide Zoom：将全屏幕 4:3 图像放大到 16:9 图像。（从电脑输入信号时不能选择 “Wide Zoom”。）
Zoom：将图像放大至屏幕的所有左右边缘。（根据图像的种类，可能会在屏幕的上部和下部留下黑条）
Subtitle：将图像放大至屏幕的所有左右边缘，并仅压缩显示字幕的区域。
Full：将图像的左右侧扩大至整个屏幕而不改变顶部和底部。
Normal：显示未放大的图像。
3 按 ENTER 键。
菜单恢复到 SCREEN CONTROL（画面控制）菜单。
注
- 使用 “PICTURE AND PICTURE” 功能或 “Multi Display” 时，不能设定 Aspect。
- 若设定 Aspect，则无法使用 Auto Wide 功能。若要使用 Auto Wide 功能，请将其重新设定为 “On”。
- 根据图像的类型和尺寸，图像的顶部或底部可能被切除或者字幕可能不完全显示在屏幕上。
- 请注意，若将放大或压缩的画面用于商业目的，或在咖啡店或旅馆用于公开放演，则可能会侵害受版权法保护的版权。
调整图像的尺寸和位置
可以移动图像的位置以适合屏幕，或分别调整图像的垂直和水平尺寸。
调整图像的尺寸、位置或像素
按 MENU 键显示主菜单，然后在 Adjust Screen 菜单上调整 “Dot Phase（点相位）”、“Total H Pixel（总水平像素）”、“H Size（水平尺寸）”、“H Shift（水平偏移）”、“V Size（垂直尺寸）”、或 “V Shift（垂直偏移）”。
Adjust Screen（调整屏幕）
如果字符边缘有许多杂波或垂直线条，或者图像的大小或位置不合适，则可以通过调整屏幕解决。
1 用 ↑/↓ 键选择 “Adjust Screen”，然后按 ENTER 键。
下列菜单出现在显示器屏幕上。
自动调整
(1) 用 ↑/↓ 键选择 “Auto Adjust” 并按 ENTER 键。
以下菜单出现在显示器屏幕上。
注
由于图像上的图案，有时即使使用 Auto Adjust（自动调整）后仍有噪音发生。这时，请手动调整点相位。
手动调整
(1) 选择您要调整的项目，然后按 ENTER 键。以下菜单出现在显示器屏幕上。（选择 “Dot Phase” 时）
Dot Phase（点相位）
使用 ↑/↓ 选择 “Dot Phase”，然后按 ENTER 键。
使用 ↑/↓/←/→ 调整点相位直到字符和垂直线条显示正常，然后按 ENTER 键。
注
此项目只对模拟计算机信号有效。
Total H Pixel (水平像素总数)
使用↑/↓选择”TotalHPixel”，然后按ENTER键。
使用 ↑/↓/←/→ 调整水平像素总数直到字符和垂直线条显示正常，然后按 ENTER 键。（在手动调整的水平像素总数的基础上，“Adjust Screen”菜单上的所有项目将会自动重新调整。）
注
此项目只对模拟计算机信号有效。
H Size（水平尺寸）
用 ↑/↓ 键选择 “H Size”，然后按 ENTER 键。用 ↑/↓/←/→ 键在 MIN（0）至 MAX（100）范围内调整图像的水平尺寸，然后按 ENTER 键。
↑/→：水平方向放大图像。
↓/←：水平方向缩小图像。
如果想把 H Size 重置为中间值，请选择 “Auto Adjust”。
H Shift（水平偏移）
用 ↑/↓ 键选择 “H Shift”，然后按 ENTER 键。用 ↑/↓/←/→ 键在 MIN（0）至 MAX（100）范围内调整图像在水平方向的位置，然后按 ENTER 键。
↑/→：向右移动图像。
↓/←：向左移动图像。
如果想把 H Shift 重置为中间值，请选择 “Auto Adjust”。
V Size（垂直尺寸）
用↑/↓键选择“V Size”，然后按 ENTER 键。用↑/↓/←/→键在 MIN（0）至 MAX（100）范围内调整图像的垂直尺寸，然后按 ENTER 键。
↑/→：垂直方向放大图像。
↓/←：垂直方向缩小图像。
如果想把 V Size 重置为中间值，请选择 “Auto Adjust”。
V Shift（垂直偏移）
用↑/↓选择“V Shift”，然后按 ENTER 键。用↑/↓/←/→在MIN（0）至 MAX（100）范围内调整图像在垂直方向的位置，然后按 ENTER 键。
↑/→：向上移动图像。
↓/←：向下移动图像。
如果想把 V Shift 重置为中间值，请选择 “Auto Adjust”。
同时观看两幅图像
您可以并排显示 2 个不同信号源的图像，例如一个电脑图像和一个电视图像。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
2 按 ↑/↓ 键将光标（黄色）移到 “PICTURE AND PICTURE（PAP）” （图像和图像）处并按 ENTER 键。
PICTURE AND PICTURE (PAP) 菜单出现在显示器屏幕上。
3 按 ↑/↓ 键将光标（黄色）移到 “PAP” 处并按 ENTER 键。
以下菜单出现在显示器屏幕上。
4用 ↑/↓ 键选择 PAP（图像和图像）模式。
Off: 禁用 PAP 功能。
P&P：同时并排显示两幅图像。
PinP: 在主图像上显示 1 幅内插的图像。
5按 ENTER 键回到前面的画面。
激活一幅图像或者切换两幅图像的位置
当 P&P 被选择时
1 按 ↑/↓ 键将光标（黄色）移到 “Active Picture” 处并按 ENTER 键。 以下菜单出现在显示器屏幕上。
2用 ↑/↓ 键选择 “Active Picture”，然后按 ENTER 键。
调出菜单时，当前可以调整设置的图像周围出现边框。
Left: 激活左边的图像
Right: 激活右边的图像
Swap: 切换两幅图像的位置
当 PinP 被选择时
1 按 ↑/↓ 键选择 “Active Picture”，然后按 ENTER 键。
下列菜单出现在显示器屏幕上。
2用 ↑/↓ 键选择 “Active Picture”，然后按 ENTER 键。
调出菜单时，当前可以调整设置的图像周围出现边框。输出当前活动图像相应的音频。
Main: 激活主图像。
Sub: 激活内插的图像。
调出菜单时，如果当前可以调整设置的图像是内插图像，则内插图像周围出现边框。
Swap: 在主图像和内插图像之间切换。
局部放大图像
当 P&P 被选择时
1 按 ↑/↓ 键选择 “Picture Size”，然后按 ENTER 键。
2 按住 ←/→ 键改变图像尺寸，然后按 ENTER 键。
当 PinP 被选择时
1 用 ↑/↓ 键选择 “Picture Size”，然后按 ENTER 键。
下列菜单出现在显示器屏幕上。
2按 ↑/↓ 键选择尺寸，然后按 ENTER 键。
Large: 增加内插图像的尺寸。
Small: 减小内插图像的尺寸。
调整内插图像的位置（仅适用于 PinP）
1 用 ↑/↓ 键选择 “Picture Position”，然后按 ENTER 键。
2用 ↑/↓/←/→ 键调整内插图像的位置，然后按 ENTER 键。
注
- 只有当 “Multi Display” 设为 “Off” 时，才能显示两幅图像。
- 显示两幅图像时，“Brightness”和“Contrast”设置调节两幅图像之间的平衡。
- 对于 PICTURE AND PICTURE 功能，可以选择下列任意输入信号组合。
| PC(数字) + PC(模拟) S Video | PC + Video/ |
| Input1 + Input2 Input1 + BKM-FW10 | |
| Input1 + BKM-FW12 | Input2 + BKM-FW10 |
| Input1 + BKM-FW11 | |
| PC + Component | PC (模拟) + Digital |
| Input1 + BKM-FW11 Input2 + Input1 | |
| Input1 + Input2 BKM-FW12 + Input1 | |
| Input2 + BKM-FW11 | BKM-FW11 + Input1 |
| Input1 + BKM-FW12 | |
| Input2 + BKM-FW12 | |
| Video/S video + Component | Component + Component(最高480i) |
| BKM-FW10 + Input2 Input2 | + BKM-FW11 |
| Input2 + BKM-FW12 |
| DigitalVideo + Component | DigitalVideo + Video/S video |
| Input1 + BKM-FW11 | Input1 + BKM-FW10 |
| Input1 + Input2 | |
| Input1 + BKM-FW12 |
推荐组合。
- 由于信号格式不同，不同电视系统的两幅动态图像可能无法正常显示。
设置 Multi Display
可以设置连接多个显示装置，形成一个电视墙。
1 按 MENU 键。
在屏幕上出现主菜单。
2用 ↑/↓ 键选择 “SCREEN CONTROL（屏幕控制）”，然后按 ENTER 键。
在屏幕上出现 SCREEN CONTROL 菜单。
只有当 “Aspect” 设为 “Full” 时，才能使用 Multi Display 放大图像。
3用 ↑/↓ 键选择 “Multi Display Setup”，然后按 ENTER 键。
在屏幕上出现 Multi Display 菜单。
屏幕上将出现以下菜单。
Off: 使用单一屏幕。
2 × 2 - 4 × 4 ：选择采用的排列方式，构成电视墙。
6按 ENTER 键，返回到 Multi Display Setup 菜单，然后用 ↑/↓ 键选择 “Position”。
8按ENTER键，设定位置。
菜单将返回到 “Multi Display Setup” 菜单。
注
只有在 “PICTURE AND PICTURE” 功能禁用时，才能设置 Multi Display。
调整音质
安装 SS-SP42FW/32FW 扬声器（未附带）后，可调整高音等级、低音等级或扬声器音量的平衡（左侧和右侧）。还可设定环绕声模式。
调整高音、低音和均衡等
按 MENU 键使主菜单出现在显示器屏幕上，然后从 Adjust Sound（调整音质）菜单选择 “Treble”、“Bass”、“Balance” 或 “Surround”。
Treble（高音）
用 ↑/↓ 键选择 “Treble” 并按 ENTER 键。
用 /// 键在 MIN（-50）至 MAX（50）
的范围内调整高音，然后按 ENTER 键。
↑/→：增加高音
↓/←：减少高音
Bass（低音）
用 ↑/↓ 键选择 “Bass” 并按 ENTER 键。
用 /// 键在 MIN（-50）至 MAX（50）
的范围内调整低音，然后按 ENTER 键。
↑/→：增加低音
↓/←：减少低音
Balance（均衡）
用 ↑/↓ 键选择 “Balance” 并按 ENTER 键。
用 /// 键在 LEFT (50) 至 RIGHT
(50) 的范围内调整均衡，然后按 ENTER 键。
↑/→：增加右侧音量
↓/←：增加左侧音量
Surround（环绕声）
根据图像类型选择环绕声模式。
1 用 ↑/↓ 键选择 “Surround” 并按 ENTER 键。
2 用 ↑/↓ 键选择环绕声模式并按 ENTER 键。
Off：无环绕声信号输出
Hall：使电影和音乐等的立体声更具临场感
Simul.: 将普通电视广播和新闻节目的单声变为模拟立体声，增强其临场感
将 Adjust Sound（调整音质）菜单项目恢复到其初始设定
1 在 Adjust Sound（调整音质）菜单上，按
↑/↓键将光标（黄色）移到“Reset”处并按ENTER键。
以下菜单出现在显示器屏幕上。
2 按 ↑/↓ 键将光标（黄色）移到 “OK” 处并按 ENTER 键。
Adjust Sound 菜单项目恢复其出厂设定。
要取消复位功能时
在按 ENTER 键之前按 MENU 键。或者，用
↑/↓ 键选择 “Cancel” 并按 ENTER 键。
选择屏幕语言
可以从日语、英语、德语、法语、西班牙语或意大利语中选择屏幕语言。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
INITIAL SETUP/INFORMATION 菜单出现在显示器屏幕上。
4 按↑/↓键将光标（黄色）移到所选的语言处，然后按 ENTER 键。
屏幕语言切换为所选的语言。
日本語：日语
English: 英语
Deutsch: 德语
Français: 法语
Español: 西班牙语
Italiano: 意大利语
调整 Color Matrix
当带信号方式（480I (525I)，480P，(525P)，1080I (1125I) 或 720P (750P)）的信号输入到分量输入转接器时，可设定 Color Matrix 以使显示的图像色彩自然。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
CUSTOM SETUP（用户设定）菜单出现在显示器屏幕上。
3 按↑/↓键将光标（黄色）移动“Color Matrix”处并按 ENTER 键。
以下菜单出现在显示器屏幕上。
Y/CB/CR：当信号形式是480I或480P时。
Y/PB/PR：信号方式为1080I或720P时。
有关正确设定的详细说明，请参见各装置附带的使用说明书。
5按 ENTER 键恢复至前面的画面。
自动控制电源开／关（定时器功能）
你可以将时间设置为显示当前时间，也可以设置电源自动打开或关闭的时间（On/Off Timer 功能）。
调整时间和日期
1 在 TIMER/CLOCK（定时器/时钟）菜单上，
按 ↑/↓ 键将光标（黄色）移动 “Clock Set” 处并按 ENTER 键。
显示以下菜单，时间的背景色变为黄色。
3 用 ↑/↓ 键调整分钟，然后按 ENTER 键。输入分钟的设置，日期的背景显示变为黄色。
4 用 ↑/↓ 键调整日期，然后按 ENTER 键。
日期的设定被输入，屏幕返回到原来的屏幕显示。
5按 MENU 键。
显示回到普通画面。如果必须进一步调整，或再进行设定，使显示将恢复至正常画面，请从步骤 1 进行操作。
注
如果内置时钟明显变慢，可能是内部电池已耗尽。请与 Sony 授权的经销商联系以更换电池。
显示时间
1 在 TIMER/CLOCK（定时器/时钟）菜单上，按 ↑/↓ 键将光标（黄色）移到 “Clock Display” 处并按 ENTER 键。以下菜单出现在显示器屏幕上。
当按遥控器上的 DISPLAY 键时，显示当前输入信号和 Picture Mode。
如果信息持续显示约 5 秒钟，并且出现时钟，信息将自动消失。
即使机器电源关闭后，“Clock Display：ON”仍将保存。
开／关定时器功能
1 在 TIMER/CLOCK（定时器／时钟）菜单上，按 ↑/↓ 键将光标（黄色）移到 “On/Off Timer” 处并按 ENTER 键。 以下菜单出现在显示器屏幕上。
2 用↑/↓键选择“Every day（每天）”或“Day of Week（工作日）”，然后按ENTER键。当选择“Day of Week”时，您可以为一周中的每一天设定具体时间。当选择“Every day”时，屏幕显示如下。
小时的设定被输入后，分钟显示的背景变为黄色。
5 按↑/↓键设定分钟并按 ENTER 键。
按←键恢复到步骤 2 中所显示的画面。
6象设置 Off Time（在设定的时间关闭电源）一样，设置 On Time（在设定的时间打开电源）。
7 按 ENTER 键。 屏幕返回到步骤 2 中的屏幕显示。
注 出厂设定中未预设时间，因此时钟显示为“--:--”。
设置安全锁定
显示装置具有 Security Lock 功能，一旦设定了 Security Lock，当开启显示装置时，用户将被提示输入密码，如果不输入正确的密码，图像将不能显示，而且也不能使用显示器。
注 所以使用安全锁定功能时请务必记住这一点。建议您将为显示器设置的密码记录下来，并保存在安全的地方以备查用。如果忘记了密码，请咨询和合格的 Sony 技术人员。
启动安全锁定
1 在 “INITIAL SETUP/INFORMATION（初始设置／信息）” 菜单中按 MENU 键，并将 “Security Lock” 设定为 “On”。
2输入密码 使用 MENU、↑/↓、ENTER 键输入一个四位的数字密码。 (“ENTER、ENTER、ENTER、ENTER”是工厂预设密码，当您第一次使用该功能时，请连续按4次“ENTER”键。)
在屏幕上将出现提示您输入一个新密码的对话框。
(在这里输入一个密码，即使您打算继续使用现有的密码。)
在对话框中键入密码。
3再一次键入密码，进行确认。
当出现以下信息时，表示设置已经完成。
当您下次开启显示装置时，Security Lock 功能将生效并且显示对话框提示您输入密码。
安全鉴定
当出现对话框提示您输入密码时，键入对显示装置设定好的密码。
如果您三次输入了错误的密码，您将再也不能操作该显示装置。遇到这种情况，按“◀POWER”开关，关闭显示装置。
撤消安全锁定
在 “INITIAL SETUP/INFORMATION（初始设置/信息）” 菜单中按 MENU 键，将 “Security Lock” 设置为 “Off”。
自检功能
本机具有自检功能。
此功能根据 POWER/STANDBY 指示灯所示闪烁方式，显示显示器的状态。闪烁的方式提示您显示器当前的状态。
如果 POWER/STANDBY 指示灯闪烁，请检查闪烁的次数并与授权的 Sony 经销商联系。
1 检查 POWER/STANDBY 指示灯的闪烁方式。 指示灯闪烁（显示器上显示有图像时）或以 3 秒钟的间隔闪烁（显示器上无图像显示时）。
如果指示灯以 3 秒钟的间隔闪烁，请对闪烁次数计数。例如，指示灯闪烁 2 次，接着暂停 3 秒钟，闪烁 2 次并重复，则闪烁次数计为 2 次。
2拔下本机的电源。
将闪烁次数通知授权的 Sony 经销商。
用遥控器操作指定的显示器
可以用附带的遥控器操作指定的显示器，而不影响同时安装的其他显示器。
1 按遥控器上的 ID MODE ON 键。监视器索引号码以黑色字符出现在屏幕左下角的菜单中。（各显示器分配到一个 1 至 255 之间的独特预设索引号码。）
有关详细说明，请参见第 40 页（CS）上的“改变索引号码”。
输入号码出现在各显示器索引号码的右侧。
所选的显示器上的字符变成绿色，其他的变成红色。
您只能操作以绿色字符显示的指定的显示器。
(电源 ON/STANDBY 也适于其他显示。)
4 当所有设定改变已经完成时，按 ID MODE OFF 键。
显示器恢复到普通模式。
改变索引号码
若有必要，可以改变索引号码。
改变号码时，请使用显示器控制键部分上的键。
不能使用遥控器改变索引号码。
1 按 MENU 键。
主菜单出现在显示器屏幕上。
2 选择 “CUSTOM SETUP（用户设置）” 并按 ENTER 键。
下列菜单出现在显示器屏幕上。
3 用 ↑/↓ 键选择 “Remote” 并按 ENTER 键。 Remote（遥控）菜单出现在显示器屏幕上。
4 用 ↑/↓ 键选择索引号码并按 ENTER 键。菜单恢复到 Remote（遥控）菜单。
规格
视频操作
预设信号 参见第 23 页（CS）。
采样率 13.5 至 140 MHz
面板系统 a-Si TFT Active Matrix 液晶显示屏
显示分辨率 1366 点（水平）×768 行（垂直）
FWD-42LX1/42LX1E :
像素间距 0.681（水平）×0.681（垂直）mm
图像尺寸 930（水平）×523（垂直）mm
面板尺寸 42 英寸（对角线 1068 mm）
FWD-32LX1/32LX1E :
像素间距 0.510（水平）×0.510（垂直）mm
图像尺寸 698（水平）×392（垂直）mm
面板尺寸 32 英寸（对角线 801 mm）
输入和输出
INPUT1
VIDEO/S VIDEO 输入／输出适配器 BKM-FW10（仅限于 FWD-42LX1/32LX1）
VIDEO (NTSC, PAL, SECAM, NTSC4.43, PAL60, PAL-M, PAL-N)
VIDEO IN BNC 型 (×1)
复合视频，1 Vp-p ±2 dB 同步
负，75Ω（自动终端）
S VIDEO IN 微型 DIN 4 芯型 (×1)
SPEAKER 7 W+7 W (6 Ω)，直接不平衡
阻抗：6-16 Ω
BKM-FW11 COMPONENT/RGB 输入转接器（仅限于 FWD-42LX1 机型）
COMPONENT/RGB IN
电源 100 至 240 V 交流，50/60 Hz，
FWD-42LX1/42LX1E:
2.8 A 至 1.1 A
FWD-32LX1/32LX1E :
1.7 A 至 0.8 A
选购件 显示器支架 SU-42FW/32FW
扬声器 SS-SP42FW/32FW
用于系统扩展的可选择适配器，
BKM-FW 系列
安全规则 UL 1950, CSA No. 950 (c-UL),
RGB/COMPONENT 连接器（D-sub 15 芯）
| 管脚号 信号 | |
| 1 红色视频或 R-Y 或 PR | |
| 2 绿色视频或 Y 或 Sync On Green | |
| 3 蓝色视频或 B-Y 或 PB | |
| 4 | 接地 |
| 5 | 接地 |
| 6 红色接地 | |
| 7 绿色接地 | |
| 8 蓝色接地 | |
| 9 未使用 | |
| 10 接地 | |
| 11 接地 | |
| 12 SDA | |
| 13 H 同步或复合 | 同步 |
| 14 V 同步 | |
| 15 SCL | |
お問い合わせは
