MANUAL DE USUARIO FWD-42LX1 SONY

Nombre del producto : Pantalla de panel plano

Para evitar el peligro de incendio o descargas eléctricas, no exponga la unidad a la lluvia ni a la humedad.

Presencia de alta tensión peligrosa en el interior de la unidad. No abra el aparato. Solicite asistencia técnica sólo a personal especializado.

Durante el transporte

Cuando transporte el monitor, sostenga la unidad, no los altavoces. Si no lo hace, los altavoces podrían separarse de la unidad y ésta podría caerse. Esto podría causar daños.

La toma mural debe estar instalada cerca del equipo y debe accederse a ésta con facilidad.

PRECAUCIÓN

EXISTE RIESGO DE EXPLOSIÓN SI SE SUSTITUYE LA BATERÍA POR OTRA DE UN TIPO INCORRECTO. DESECHE LAS BATERÍAS USADAS SIGUIENDO LA NORMATIVA LOCAL.

Índice

Precauciones 5 (ES)

Ubicación y función de componentes y controles .. 7 (ES)

Parte frontal / Parte posterior / Parte lateral ...... 7 (ES)

Sección de indicadores.... 8 (ES)

Sección de botones de control (parte superior) ...... 8 (ES)

Panel de conectores 9 (ES)

Control remoto RM-980 11 (ES)

Precaución 13 (ES)

Conexiones 14 (ES)

Conexión de los altavoces.... 14 (ES)

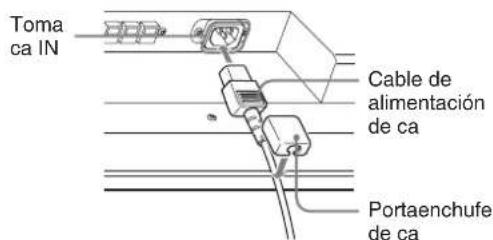

Conexión del cable de alimentación de ca ...... 14 (ES)

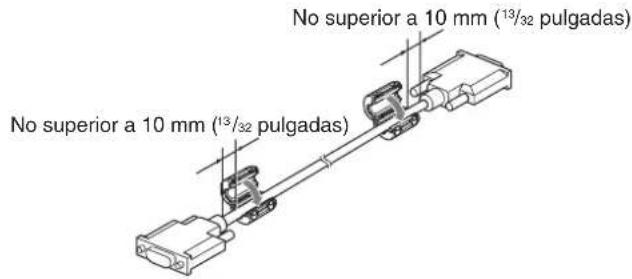

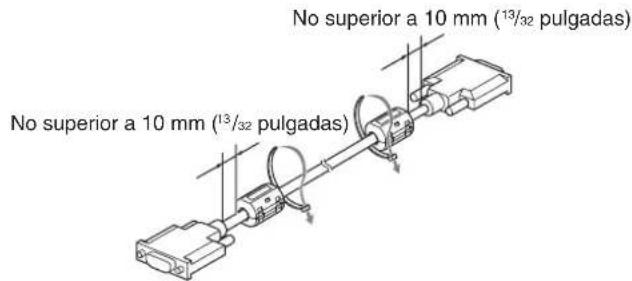

Fijación de los núcleos de ferrita 14 (ES)

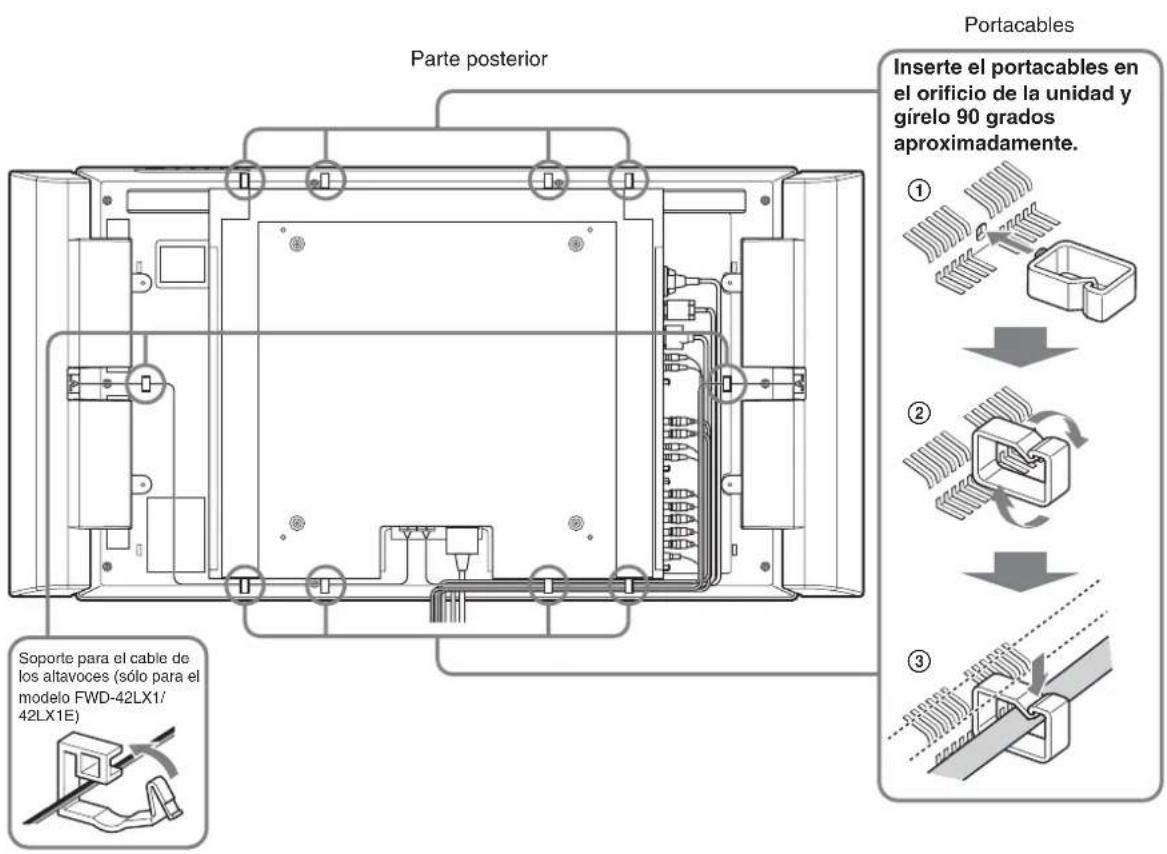

Administración de cables 15 (ES)

Uso de los menús en pantalla 16 (ES)

Empleo mediante menús 16 (ES)

Guía de los menús 16 (ES)

Visualización de la imagen 21 (ES)

Conmutación de la señal de entrada 21 (ES)

Información sobre la señal de entrada, el modo de imagen y el estado de la visualización ...... 22 (ES)

Selección de la calidad de imagen 24 (ES)

Ajuste de la imagen 24 (ES)

Ajuste del contraste, brillo, crominancia, fase, etc. .. 24 (ES)

Restauración de los valores originales de los elementos del menú Ajuste imagen .... 27 (ES)

Ampliación de imágenes 27 (ES)

Ajuste Panorámico auto 28 (ES)

Ajuste del Modo panorámico 29 (ES)

Cambio del tamaño y posición de la imagen ..... 30 (ES)

Ajuste del tamaño, posición o los píxeles de la imagen.... 30 (ES)

Visualización de dos imágenes a la vez ...... 32 (ES)

Activación de una imagen o intercambio de posición de dos imágenes .... 32 (ES)

Ampliación de una imagen 33 (ES)

Ajuste de la posición de la imagen del recuadro (sólo para PinP).... 33 (ES)

Configuración de Pantalla Múltiple.... 34 (ES)

Ajuste de la calidad del sonido 35 (ES)

Ajuste de agudos, bajos y equilibrio, etc. 35 (ES)

Restauración de los elementos del menú de Ajuste sonido a su ajuste original.... 35 (ES)

Selección del idioma en pantalla 36 (ES)

Ajuste de la matriz de colores 37 (ES)

Control automático de la alimentación (función de temporizador) 37 (ES)

Ajuste de la hora y el día 37 (ES)

Visualización de la hora.... 38 (ES)

Función temporizador act/des 38 (ES)

Configuración del bloqueo de seguridad...... 39 (ES)

Para activar el bloqueo de seguridad ..... 39 (ES)

Autenticación de seguridad.... 39 (ES)

Para desactivar el bloqueo de seguridad ..... 39 (ES)

Función de autodiagnóstico.... 40 (ES)

Empleo de una pantalla específica con el Control remoto 40 (ES)

Especificaciones 42 (ES)

Precauciones

Seguridad

• U na placa de identificación que indica la tensión de funcionamiento, consumo de energía, etc. se encuentra en la parte posterior de la unidad.
• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea examinada por personal especializado antes de volver a utilizarla.
• Desenchufe la unidad de la toma mural si no va a utilizarla durante varios días o más.
• Para desconectar el cable de alimentación de ca, tire del enchufe. No tire nunca del propio cable.
• Para instalar la unidad en el suelo, asegúrese de utilizar el soporte opcional.

Instalación

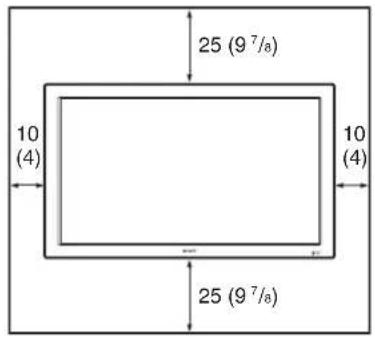

• C on el fin de evitar el recalentamiento interno de la unidad, permita que reciba una ventilación adecuada. No la coloque sobre superficies (alfombras, mantas, etc.) ni cerca de materiales (cortinas, tapices) que puedan bloquear los orificios de ventilación.
• N o instale la unidad en un lugar cerca de fuentes de calor como radiadores o salidas de aire caliente, ni en lugares expuestos a la luz solar directa, polvo excesivo o vibraciones o golpes mecánicos.
• A1 instalar múltiples equipos con la unidad, pueden producirse problemas como un funcionamiento defectuoso del Control remoto, ruido de imagen o sonido, etc., según la posición de la unidad y de los demás equipos.

Panel de cristal líquido

• Es posible que aparezcan en la pantalla algunos puntos brillantes rojos, azules o verdes o puntos oscuros. Esto no indica un fallo de funcionamiento. A pesar de que el panel de cristal líquido está fabricado con tecnología de alta precisión, puede crear algunos píxeles oscuros o brillantes.
• El panel de cristal líquido puede dañarse si se deja orientado al sol durante un período de tiempo prolongado. Téngalo en cuenta cuando instale la unidad en el exterior o cerca de una ventana.
• N o presione ni raye el panel, ni coloque objetos pesados encima de él, ya que podría provocar irregularidades en la pantalla o producir un fallo en el funcionamiento del panel de cristal líquido.

• Es posible que la pantalla se vea más oscura o se produzca una imagen residual al utilizar la unidad en un ambiente más frío. Esto no indica un fallo de funcionamiento. La pantalla volverá a funcionar con normalidad cuando la temperatura aumente.

• Si visualiza la misma imagen durante un período largo de tiempo, es posible que se produzcan imágenes espectrales, aunque éstas desaparecerán a medida que transcurra el tiempo.

• La superficie del panel o la unidad pueden calentarse durante su uso. No se trata de un fallo de funcionamiento.

Limpieza del monitor

• A segúrese de desenchufar el cable de alimentación antes de limpiar el monitor.
• La superficie del panel de cristal líquido tiene un acabado especial. Procure no tocar la pantalla de cristal líquido. Cuando limpie la superficie del panel, elimine las manchas con un paño suave y seco.
• No utilice nunca alcohol, bencina o disolventes para limpiarlo, ya que pueden dañar el acabado de la superficie del panel.
• Cuando utilice para la limpieza un paño tratado químicamente, siga las instrucciones.
• Si pulveriza la unidad con disolventes volátiles (como insecticidas) o deja que esté en contacto durante un período de tiempo prolongado con productos de caucho o plástico, puede eliminar el revestimiento o estropear la unidad.

Unidad

• Limpie las manchas con cuidado con un paño suave y seco. Las manchas difíciles se pueden eliminar con un paño ligeramente humedecido con una solución de detergente neutro; a continuación, limpie el área con un paño seco y suave.
• No utilice nunca alcohol, bencina o disolventes para limpiarlo, ya que pueden dañar el acabado de la unidad o eliminar las marcas que presenta.

Acerca de la manipulación y la limpieza de la pantalla

La pantalla de este aparato requiere una serie de cuidados especiales de manipulación y limpieza. Para limpiar, utilice una paño de limpieza a fin de evitar tocar directamente el panel.

Embalaje

Conserve la caja y los materiales de embalaje, ya que son ideales para transportar la unidad. Al trasladar la unidad, embálela tal como se indica en la caja.

Si desea realizar alguna consulta referente a la unidad, póngase en contacto con un proveedor Sony autorizado.

Advertencia sobre la conexión de la alimentación

Utilice un cable de alimentación adecuado al suministro eléctrico local.

	Estados Unidos, Europa Reino Unido, Irlanda, Japón Canadá continental Australia, Nueva Zelanda
Tipo de enchufe VM0233 COX-07 636 —			a)	VM1296
Extremo hembra VM0089 COX-02 VM0310B VM0303B VM1313
Tipo de cable SVT H05VV-F CEE (13) 53rd (O.C) HVCTF
Valor nominal mínimo del juego de cables	10A/125V 10A/250V	10A/250V 10A/125V
Aprobación de seguridad U L/CSA VDE	VDE		DENAN-HO

a) Nota: Utilice un enchufe de valor nominal adecuado que cumpla con las regulaciones locales.

Ubicación y función de componentes y controles

Parte frontal / Parte posterior / Parte lateral

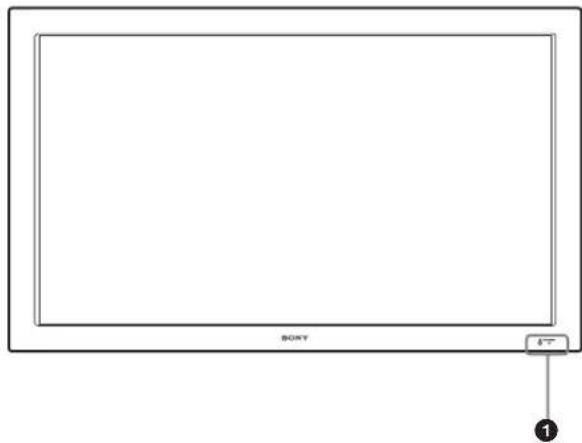

Parte frontal

① Sección de indicadores

Para obtener más información sobre la sección de indicadores, consulte “Sección de indicadores” en la página 8 (ES).

② Sección de botones de control

Para obtener más información sobre la sección de botones de control, consulte “Sección de botones de control (parte superior)” en la página 8 (ES).

③ Ganchos de instalación del soporte

Utilice estos ganchos para instalar el soporte (no suministrado).

④ Toma SPEAKER (Salida de audio)

El componente audio de la señal que se muestra en pantalla se emite cuando se conectan a esta toma altavoces vendidos por separado.

⑤ Toma ∼ ca IN

Conecte el cable de alimentación de ca suministrado a esta toma y a una toma mural. Una vez conectado el cable de alimentación de ca, el indicador POWER/STANDBY se ilumina en color rojo y el monitor cambia al modo de espera.

Si desea obtener más información acerca del cable de alimentación, consulte “Conexión del cable de alimentación de ca” en la página 14 (ES).

6 Panel de conectores

Para obtener más información sobre el panel de conectores, consulte "Panel de conectores" en la página 9 (ES).

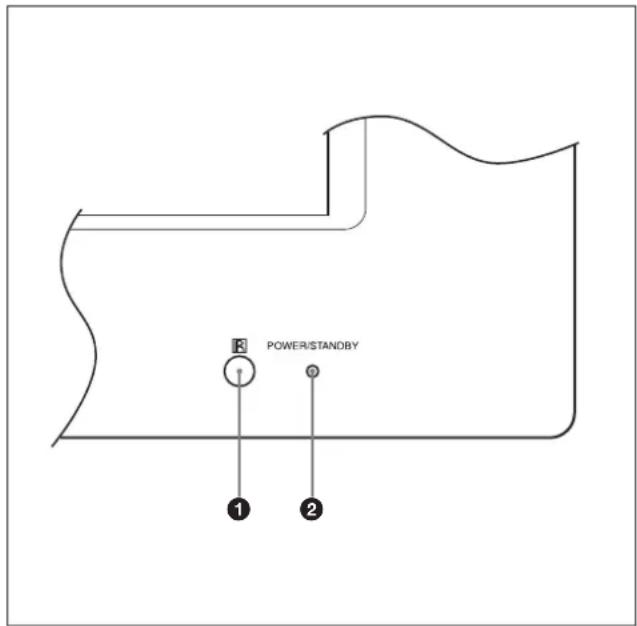

Sección de indicadores

POWER/STANDBY ① ②

① Detector de control remoto

Recibe la señal del Control remoto.

② Indicador POWER/STANDBY

Se ilumina en verde cuando la unidad de visualización está activada.

Se ilumina en rojo en el modo de espera. Se ilumina en naranja cuando la pantalla entra en modo de ahorro de energía si la señal procede de un ordenador.

Cuando se cambia la señal entrante, el indicador parpadea en verde.

Si parpadea el indicador STANDBY en rojo, consulte

“Función de autodiagnóstico” en la página 40 (ES).

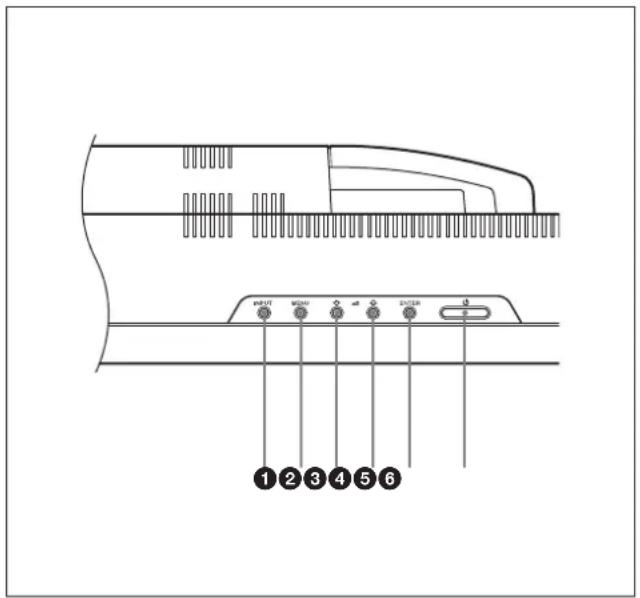

Sección de botones de control (parte superior)

1 2 3 4 5 6

① Botón INPUT

Púlselo para seleccionar una señal procedente del conector INPUT u OPTION.

La señal entrante cambia de la siguiente manera cada vez que pulsa el botón INPUT.

Si no hay ningún adaptador de opción en la ranura OPTION, OPTION1 u OPTION2 se omitirán.

② Botón MENU

Púlselo para que aparezcan los menús. Púlselo de nuevo para ocultarlos.

③ ④ Botones ↓/↑ (cursor/volumen)

Púlselos para desplazar el cursor (amarillo), ajustar un valor o ajustar el volumen de los altavoces.

⑤ Botón ENTER

Púlselo para establecer la selección.

⑥ Interruptor ⏻POWER

Púlselo para encender la pantalla. Vuelva a pulsarlo para volver al modo de espera.

Nota

Para proteger el panel, es necesario cierto tiempo para activar la unidad o ponerla en modo de espera. Espere unos 5 segundos después de realizar cualquiera de estas operaciones antes de volver a pulsar este interruptor.

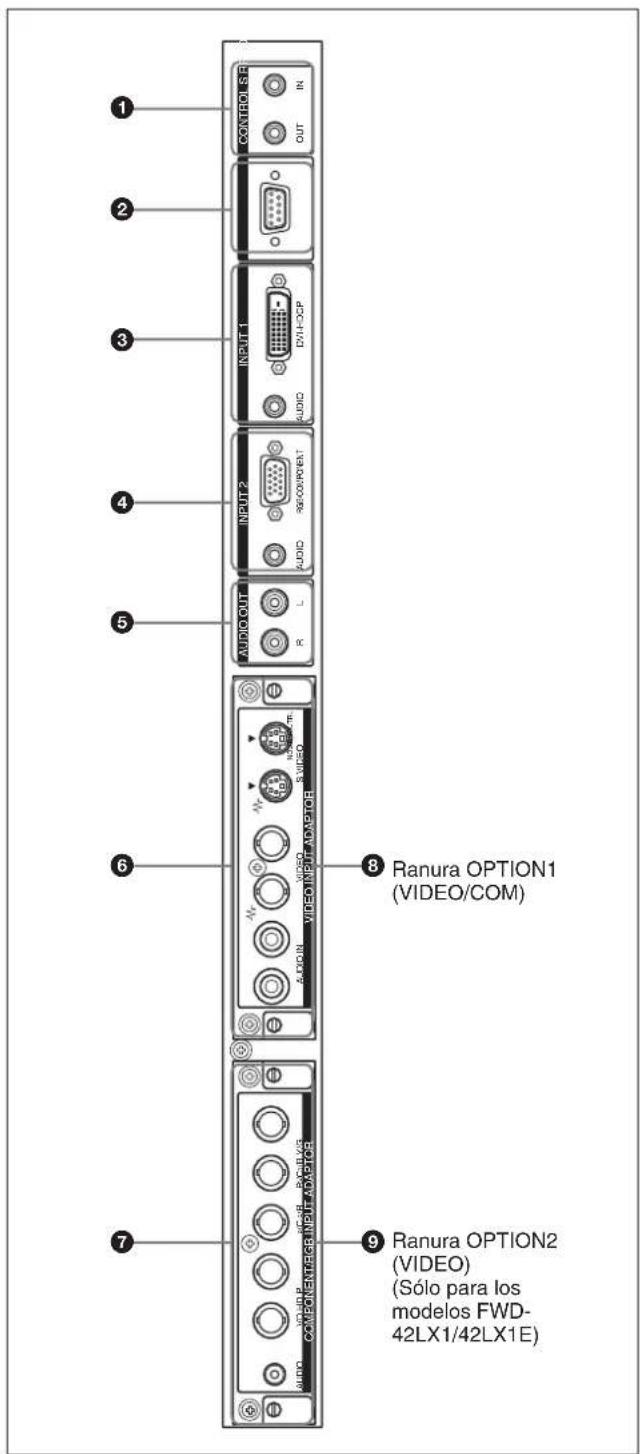

Panel de conectores

1 CONTROL S IN OUT 2 3 INPUT 1 AUDIO EXH-CCP 4 INPUT 2 AUDIO RECOVENT AUDIO R 5 AUDIO OUT L 6 8 Ranura OPTION1 (VIDEO/COM) 7 MINI P COMPONENTE# INPUT ADAPTOR 9 Ranura OPTION2 (VIDEO) (Sólo para los modelos FWD- 42LX1/42LX1E)

① Conector CONTROL S IN/OUT (Entrada/salida de señal del control S) (minitoma)

Con un único mando a distancia es posible controlar múltiples aparatos si está conectado al conector CONTROL S de un aparato de vídeo u otra pantalla. Conecte el conector CONTROL S OUT de esta pantalla al conector CONTROL S IN del otro dispositivo y, a continuación, el conector CONTROL S IN de la pantalla al conector CONTROL S OUT del otro dispositivo.

② Conector REMOTE (RS-232C) (D-sub de 9 pines)

Este conector permite realizar el control remoto de la pantalla mediante el protocolo RS-232C. Para obtener información detallada, póngase en contacto con un proveedor Sony autorizado.

DVI: Se conecta a la salida de señal RGB digital de los dispositivos de vídeo. Es compatible con la protección contra copia HDCP.

AUDIO (minitoma estéreo): Recibe la señal de audio. Se conecta a la salida de audio de los dispositivos de vídeo.

④ Conectores INPUT2 (ANALOG RGB/COMPONENT IN)

RGB/COMPONENT (D-sub de 15 pines): Se conectan a la salida de señal RGB analógica o de componente (YUV) de un equipo de vídeo.

AUDIO (minitoma estéreo): Recibe la señal de audio. Se conecta a la salida de audio de un equipo de vídeo.

⑤ AUDIO OUT L/R (toma para pines)

Da salida al sonido de la señal actualmente indicada en la pantalla.

Emite una señal de audio correspondiente a la imagen activa mientras se encuentra en el modo P&P o PinP.

⑥ Conectores VIDEO (BKM-FW10 sólo está preinstalado en los modelos FWD-42LX1/32LX1.)

S VIDEO IN (mini DIN de 4 pines): se conecta a la salida de señal Y/C de un componente de un equipo de vídeo.

S VIDEO OUT (mini DIN de 4 pines): se conecta a la entrada de señal Y/C de un componente de un equipo de vídeo.

VIDEO IN (tipo BNC): se conecta a la salida de señal de vídeo de un componente de un equipo de vídeo.

VIDEO OUT (tipo BNC): se conecta a la entrada de señal de vídeo de un componente de un equipo de vídeo.

AUDIO IN L/R (toma para pines): Introduce una señal de audio. Se conecta a la salida de audio de un componente de un equipo de vídeo.

Ubicación y función de componentes y controles

⑦ COMPONENT/RGB IN (BKM-FW11 sólo está preinstalado en el FWD-42LX1).

Y/G PB/CB/B PR/CR/R IN (BNC): se conecta a la salida de señal RGB analógica o de componente (YUV) de un equipo de vídeo o de un ordenador.

HD VD IN: se conecta a la salida de señal de sincronización de un ordenador.

AUDIO (minitoma estéreo): introduce una señal de audio. Se conecta a la salida de audio de un equipo de vídeo o de un ordenador.

Esta ranura admite señales de vídeo y función de comunicación.

(Sólo para los modelos FWD-42LX1/42LX1E)

Esta ranura admite señales de vídeo. El adaptador de opción con función de comunicación debe instalarse en la ranura OPTION1 ⑧.

Adaptadores opcionales (no suministrados)

Los conectores ⑥ y ⑦ del panel de conectores son de tipo ranura y pueden enchufarse con cualquiera de los adaptadores opcionales del monitor: BKM-FW10, BKM-FW11 o BKM-FW12.

(Un adaptador BKM-FW10 es el mismo que los conectores ⑥, mientras que un adaptador BKM-FW11 es el mismo que los conectores ⑦.) La ranura OPTION2 sólo está disponible en los modelos FWD-42LX1/42LX1E.

Para obtener información detallada sobre la instalación, consulte a su proveedor Sony.

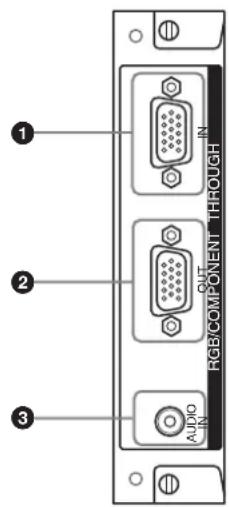

RGB/COMPONENT ACTIVE THROUGH ADAPTOR BKM-FW12 (no suministrado)

1 2 3 AUDIO GND RGB/COMPONENT THROUGH IN

① RGB/COMPONENT IN (D-sub de 15 pines): se conecta a la salida de señal de componente o a la salida de señal RGB analógica de un componente de un equipo de vídeo o de un ordenador.
② RGB/COMPONENT OUT (D-sub de 15 pines): se conecta a la entrada de señal de componente o a la entrada de señal RGB analógica de un componente de un equipo de vídeo o de un ordenador.
③ AUDIO IN (minitoma estéreo):

introduce la señal de audio. Se conecta a la salida de señal de audio de un componente de un equipo de vídeo o de un ordenador.

Para obtener información detallada sobre cómo introducir una señal de componente en el conector, consulte

"Asignación de pines" en la página 43 (ES).

Nota

Cuando la unidad no está conectada a una fuente de alimentación de ca o si se encuentra en el modo de espera, no se emite señal alguna a través de RGB/COMPONENT OUT.

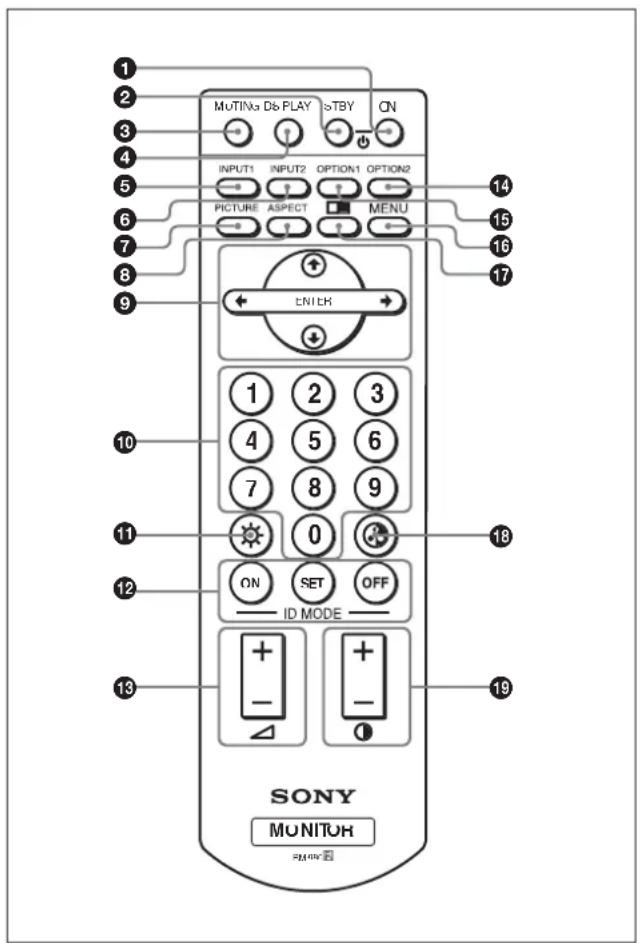

Control remoto RM-980

1 2 3 4 5 6 7 8 9 10 11 12 13 SONY MONITOR INPUT1 INPUT2 OPTION1 OPTION2 PICTURE ASPECT MENU ENTER 1 2 3 4 5 6 7 8 9 ON SET OFF ID MODE + - + - ① ② ON ③ INPUTS DB PLAY IS TBY ON ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

① Interruptor POWER ON

Púlselo para encender la pantalla.

② Botón STANDBY

Púlselo para que la pantalla cambie al modo de espera.

③ Botón MUTING

Silencia el sonido. Pulse este botón de nuevo para restablecer el sonido.

④ Botón DISPLAY

Muestra la información sobre la señal de entrada y el modo de imagen en el panel de visualización. Púlselo de nuevo para borralos.

Pulse este botón de nuevo para.

Si deja que la información permanezca en pantalla, ésta desaparecerá automáticamente transcurrido un breve período de tiempo.

5 Botón INPUT1

Selecciona la señal introducida desde los conectores INPUT1.

6 Botón INPUT2

Selecciona la señal introducida desde los conectores INPUT2. Al pulsar, se alterna entre RGB y COMPONENT.

⑦ Botón PICTURE

Selecciona el Modo Imagen. Cada vez que se pulsa el botón, se alterna entre Intenso, Estándar y Usuario 1 a 3.

⑧ Botón ASPECT

Selecciona la relación de aspecto de la imagen (Modo panorámico).

⑨ Botones ↑/↓/←/→/ENTER

Los botones ↑/↓/←→ desplazan el cursor del menú (amarillo) y ajustan los valores, etc. Al pulsar el botón ENTER se entra en el menú seleccionado o se fija el contenido.

Púlselos para introducir el número de índice.

⑪ Botón BRIGHTNESS

Ajusta el brillo si el menú Modo Imagen se ajusta en uno de los valores “Usuario1” a “Usuario3”.

Pulse este botón y, a continuación, ajuste el brillo mediante el botón ↑/↓ o ←/→ ⑨.

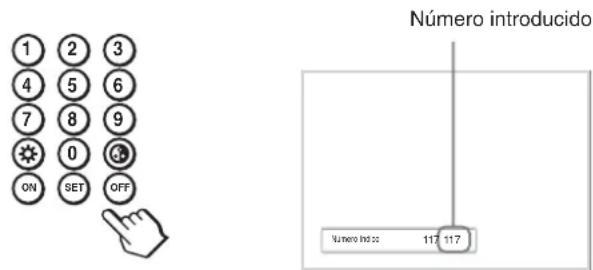

⑫ Botones ID MODE (ON/SET/OFF)

Pulse el botón ON para que aparezca un número de índice en pantalla. A continuación, introduzca el número de índice de la pantalla que desee utilizar mediante los botones numéricos ⑩ y pulse el botón SET. Después de realizar esta operación, pulse el botón OFF para volver a cambiar del modo ID al modo normal.

Para obtener información detallada sobre el número de índice, consulte “Empleo de una pantalla específica con el Control remoto” en la página 40 (ES).

13 Botón VOLUME +/-

Ajusta el volumen.

14 Botón OPTION2

Selecciona la entrada de señal del adaptador opcional (excepto BKM-FW10) cuando lo instala en la unidad. Cada vez que pulsa este botón, la señal de entrada de OPTION2 cambia.

Nota

Este botón no se puede utilizar en modelos FWD-32LX1/32LX1E que no tengan la ranura OPTION2.

Ubicación y función de componentes y controles

15 Botón OPTION1

Si hay instalada una tarjeta de opciones, se selecciona una señal de entrada del dispositivo conectado a dicha tarjeta de opciones. Cada vez que pulsa este botón, la señal de entrada de OPTION1 cambia.

16 Botón MENU

Púlselo para que aparezca el menú. El menú ya no se muestra cuando pulsa de nuevo este botón.

17 Botón □

Selecciona el modo PICTURE AND PICTURE (PAP). Cada pulsación alterna entre Apagar PAP, P&P y PinP.

18 Botón CHROMA

Ajusta la crominancia si el modo de imagen está fijado en uno de los valores “Usuario1” a “Usuario3”. Pulse este botón y, a continuación, ajuste el centrado horizontal con ↑/↓ o el botón ←/→ ⑨.

19 Botón CONTRAST +/-

Ajusta el contraste si el menú Modo Imagen está establecido en uno de los valores “Usuario1” a “Usuario3”.

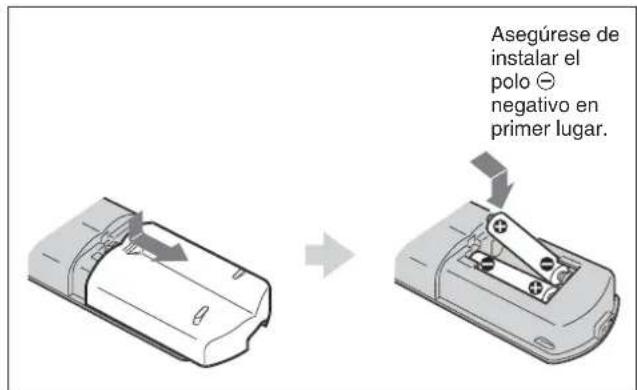

Instalación de pilas

Inserte dos pilas de tamaño AAA (R03) con la polaridad correcta.

Asegúrese de instalar el polo ⊖ negativo en primer lugar.

• Con un uso normal, las pilas pueden durar hasta medio año. Si el Control remoto no funciona correctamente, es posible que se hayan agotado antes las pilas. Sustitúyalas por otras nuevas.
• Para evitar daños producidos por posibles fugas, retire las pilas si no tiene previsto utilizar el Control remoto durante un periodo prolongado.

Si el mando a distancia no funciona

Compruebe que el indicador POWER/STANDBY se ilumine y que el Modo Control del menú Control remoto no esté ajustado en “Sólo monitor”. El control remoto sólo permite controlar el monitor cuando se cumplen las dos condiciones siguientes.

• El monitor está encendido o se encuentra en el modo de espera.
• El Modo Control del menú Control remoto está ajustado en “Monitor + Remoto” o “Sólo Remoto”. Para obtener información detallada sobre Modo Control, consulte “Modo Control” en la página 19 (ES).

Precaución

Proporcionar una gran cantidad de espacio alrededor de la pantalla.

• C cuando utilice la pantalla, asegúrese de que el espacio existente a su alrededor es más grande que el que se muestra en la figura que aparece a continuación. Ello garantizará una adecuada ventilación.
• La temperatura ambiente debe ser de 0 °C a +35 °C (32 °F a 95 °F).
• Para montar la pantalla horizontalmente, utilice el soporte de pantalla SU-42FW/32FW (no suministrado) como soporte.
• C on respecto a la instalación de accesorios de montaje, tales como ménsulas tornillos, o pernos, no podemos especificar los productos. La instalación real deberá encargarse a proveedores locales autorizados. Con respecto a la instalación, consulte a personal cualificado autorizado por Sony.
• Es posible que algunos componentes se calienten mientras la unidad está encendida, lo cual podría causar quemaduras. Con la pantalla encendida, o justo después de que ésta pase al modo de espera, no toque la parte superior ni posterior de la unidad.

Al utilizar el soporte (no suministrado)

Frontal

20 (7 7/8) 10 (4) 10 (4)

Lateral

Al montar la pantalla en horizontal Frontal

25 (9 7/8) 10 (4) 10 (4) 25 (9 7/8)

Lateral

20 (7 7/8) 25 (9 7/8) 10 (4) 25 (9 7/8) Compruebe que el interruptor POWER queda en la parte inferior derecha.

Lateral

5 (2)

Cuando el monitor se monta en posición vertical, no es posible utilizar los altavoces SS-SP42FW/32FW (no suministrados).

Conexiones

Antes de comenzar

• En primer lugar, compruebe que ha desactivado la alimentación de todos los equipos.
• Emplee cables de conexión adecuados al equipo que va a conectar.
• Los conectores de cable deben insertarse por completo en las tomas. Una conexión floja puede producir zumbidos y otros ruidos.
• Para desconectar el cable, tire del enchufe, nunca del propio cable.
• Consulte el manual de instrucciones del equipo que vaya a conectar.
• Inserte el enchufe firmemente en la toma ca IN.
• U tilice uno de los dos portaenchufes de ca (suministrados) que mejor fije el enchufe de ca.

Conexión de los altavoces

Podrá disfrutar de un visionado de mayor calidad conectando los altavoces (SS-SP42FW/32FW, no suministrados). Asegúrese de que ha conectado los altavoces correctamente. Si desea obtener más información acerca de cómo conectar los altavoces, consulte el manual de instrucciones que se suministra con éstos.

Para obtener información sobre cómo pasar los cables de los altavoces, consulte "Uso de los portacables", en la página 15 (ES).

Conexión del cable de alimentación de ca

1 Enchufe el cable de alimentación de ca en la toma ca IN. A continuación, conecte el portaenchufe de ca (suministrado) al cable de alimentación de ca.

Toma ca IN Cable de alimentación de ca Portaenchufe de ca

2 Deslice el portaenchufe de ca sobre el cable hasta que se conecte a la cubierta de la toma ca IN.

Cubierta de la toma ca IN

Para retirar el cable de alimentación de ca

Tras apretar el portaenchufe de ca y liberarlo, agarre el enchufe y tire del cable de alimentación de ca.

Fijación de los núcleos de ferrita

1 Fije los núcleos de ferrita a los extremos del cable y ciérrelos hasta que oiga un clic.

No superior a 10 mm (13/32 pulgadas) No superior a 10 mm (13/32 pulgadas)

2 Enrolle el tope alrededor del cable para que el núcleo de ferrita no resbale.

No superior a 10 mm (¹³/³² pulgadas) No superior a 10 mm (¹³/³² pulgadas)

3 Apriete el tope y corte la parte superflua.

- Cuando conecte un cable a cualquiera de los terminales que se enumeran a continuación, fije los núcleos de ferrita suministrados antes de utilizar dicho cable.

DVI-HDCP(INPUT1): Fije los núcleos de ferrita a ambos extremos del cable tal como se muestra en las ilustraciones.

- Le advertimos de que esta unidad no cumplirá la normativa EMC a menos que se fijen los núcleos de ferrita en el cable de interconexión.

Administración de cables

El monitor tiene las cubiertas de los cables situadas en la parte posterior. Antes de conectar los cables, tire de las cubiertas de los cables para abrirlas. Tras conectar

los cables al monitor, cierre las cubiertas de los cables.

Cubierta de cables

Cubierta de cable (inferior)

Uso de los portacables

Puede sujetar los cables de forma eficaz mediante los portacables (×6) suministrados. Seleccione seis orificios de los ocho disponibles para los portacables. Conecte el portacables tal y como se muestra en la siguiente ilustración.

Para conectar los altavoces SS-SP42FW (no suministrados), pase los cables de los altavoces a través del soporte para cables de la parte trasera del monitor. (Sólo para el modelo FWD-42LX1/42LX1E)

Parte posterior Soporte para el cable de los altavoces (sólo para el modelo FWD-42LX1/42LX1E) Portacables Inserte el portacables en el orificio de la unidad y gírelo 90 grados aproximadamente. ① ② ③

Uso de los menús en pantalla

Empleo mediante menús

Botones de empleo de menús

Utilice los botones de la unidad de visualización o del Control remoto para realizar operaciones con los menús.

Control remoto Sección de botones de control

MENU ENTER WAIT MOV ENTER

Este manual de instrucciones explica el funcionamiento con Control remoto. Los botones ↑/↓ y ENTER del Control remoto tienen las mismas funciones que los botones ↑/↓ y ENTER de la pantalla.

Nota

El funcionamiento puede ser distinto en algunos casos, puesto que el botón ←/→ no aparece en la pantalla.

Configuración del menú

Para seleccionar el idioma utilizado en el menú, consulte "Selección del idioma en pantalla" en la página 36 (ES).

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROL IMAGEN/SONIDO Mode Imagen: Estándar Ajuste imagen Ajuste somido Selection: Ajuste (RGB) Shift: 200

2 Pulse ↑/↓ para desplazar el cursor (amarillo) al menú principal que desea seleccionar y, a continuación, pulse ENTER. El cursor se desplaza al siguiente menú.

3 Pulse ↑/↓ para desplazar el cursor (amarillo) al elemento que desea seleccionar y, a continuación, pulse ENTER.
Aparecerá el menú correspondiente al elemento seleccionado.
Para seleccionar otros elementos, repita este procedimiento.

4 Pulse ↑/↓ para ajustar o seleccionar el valor y ENTER para confirmar.

El ajuste se registra y vuelve a aparecer el menú anterior.

Para completar la configuración y regresar a la pantalla normal, pulse MENU.

Para regresar al nivel de menú anterior, pulse ↑/↓ para desplazar el cursor a ⇌ y, a continuación, pulse ENTER o ←.

Guía de los menús

Nota

Los elementos que no puedan ejecutarse o ajustarse (en función del ajuste o del tipo de entrada de señal) aparecerán en color gris oscuro.

Menú CONTROL IMAGEN/SONIDO

Ajusta la calidad de imagen y de sonido de las imágenes que se muestran en la pantalla.

CONTROL IMAGEN/SONIDO Mode Imagenc: Estándor Ajuste Imagon Ajuste sonido

Modo Imagen

Ajusta la calidad de imagen apropiada para el tipo de imagen o la iluminación del lugar en el que se encuentra instalada la unidad.

Para obtener más detalles, consulte “Selección de la calidad de imagen” en la página 24 (ES).

Ajuste imagen

Puede ajustar la imagen con precisión.

Ajuste en primer lugar Modo Imagen en uno de los valores “Usuario1” a “Usuario3”.

Nota

No podrá ajustar los siguientes elementos cuando Modo Imagen esté ajustado en “Intenso” o “Estándar”.

Para obtener información detallada, consulte "Ajuste de la imagen" en la página 24 (ES).

Ajuste sonido

Puede ajustar el sonido con precisión.

Ajuste en primer lugar Modo Imagen en uno de los valores “Usuario1” a “Usuario3”.

Nota

No podrá ajustar los siguientes elementos cuando Modo Imagen esté ajustado en “Intenso” o “Estándar”.

Para obtener información detallada, consulte "Ajuste de la calidad del sonido" en la página 35 (ES).

Menú CONTROL PANTALLA

Este menú se utiliza para dar a la imagen un nuevo tamaño y posición.

CONTROL PANTALLA Configuración de Pantalla multiple Ajuste penorámico Modo penorámico: Optimizada Ajuste pantalla

Configuración de Pantalla Múltiple

Puede realizar ajustes para conectar varios monitores y formar una solución integrada de paneles de imágenes (video wall) en una disposición de 2 × 2, 3 × 3 ó 4 × 4.

Para obtener información detallada, consulte "Configuración de Pantalla Múltiple" en la página 34 (ES).

Ajuste panorámico

Ajusta la función de panorámico automático. La función de panorámico automático permite elegir entre emisiones de televisión normales o imágenes panorámicas, cada una con sus diferentes proporciones de visualización horizontal y vertical, para ampliar automáticamente la imagen a un formato de pantalla panorámica con una relación de aspecto de 16:9, de modo que ofrece la visualización óptima de los diferentes tipos de imagen.

Para obtener más detalles, consulte "Ajuste Panorámico auto" en la página 28 (ES).

Modo panorámico

Cambia la pantalla de visualización panorámica para coincidir con el tamaño y tipo de imagen.

Para obtener más detalles, consulte “Ajuste del Modo panorámico” en la página 29 (ES).

Ajuste pantalla

Este menú permite ajustar el tamaño o cambiar la posición de la imagen. También permite ajustar el número de píxeles de la imagen.

Para obtener información detallada, consulte “Cambio del tamaño y posición de la imagen” en la página 30 (ES).

Puede mostrar dos imágenes procedentes de dos fuentes de señales distintas, como un ordenador y un vídeo, una al lado de la otra.

PICTURE AND PICTURE(PAP) PAP: Apogar Imagen activa Tamaño imagen Position da la imagen

Para obtener información detallada, consulte

"Visualización de dos imágenes a la vez" en la página 32 (ES).

Menú AJUSTE PERSONALIZADO

Puede reducir el consumo de energía o ajustar varios tipos de modos.

AJUSTE PERSONALIZADO Altoo energ.: Estándar Saldo altaviz: Apager Substituto: Apager Pantilla: Apager Mato zolar: YF8/PM Micro HD: 1000 Micro RGB: DTV Micro sinc: H/Camo Iluminación: Alto Control remoto

Ahorro energ.

Se utiliza para visualizar la pantalla y ahorrar energía. Ahorro energ.

Estándar: Sin ahorro de energía

Reducir.: Ahorro de energía

Si selecciona “Reducir.”, el brillo de la imagen se reducirá para poder ver imágenes a la vez que se ahorra energía eléctrica.

Notas

• “Ahorro energ.: Reducir.” se reactivará cuando vuelva a encender la unidad.
• A unque Ahorro energ. esté ajustado en “Reducir.”, podrá seguir ajustando la calidad de la imagen. Sin embargo, tenga en cuenta que los resultados de ahorro de energía podrían perderse si aumenta los valores de Contraste o Brillo.

Salida altavoz

Ajuste esta opción en Encender para que el sonido se emita a través de los altavoces SS-SP42FW/32FW (no suministrados).

Subtítulos

Se visualizan los subtítulos.

Si utiliza la combinación componente + componente, sólo podrá mostrar subtítulos para señales de entrada procedentes de BKM-FW11 o BKM-FW12.

Apagar: el subtítulo no aparece en pantalla.

CC1-4: Muestra el subtítulo superpuesto en la imagen.

Pantalla

Seleccione Encender para mostrar la información de la señal de entrada y el modo de imagen durante unos cinco segundos en la pantalla cuando encienda la unidad o cambie la señal de entrada.

Matriz color

Ajusta la Matriz color para que muestre imágenes en tonos de colores naturales cuando se recibe una señal de componente.

Para obtener más detalles, consulte “Ajuste de la matriz de colores” en la página 37 (ES).

Modo HD

Selecciona un modo en función de la entrada de señales de componente analógico HD del monitor.

1080i: Cuando se introduzca una señal 1080i

1035i: Cuando se introduzca una señal 1035i

Modo RGB

Ajusta el modo cuando un dispositivo que emite señales RGB se conecta al monitor.

DTV: Si está conectado a un sintonizador digital de señales RGB, etc.

PC: Si está conectado a un PC, etc.

Modo sinc

Ajusta el modo en función de la señal recibida en el pin número 13 del conector RGB/COMPONENT. Las señales pueden ajustarse sólo en 575/50I o 480/60I.

H/Comp: Si se produce la entrada de una señal horizontal o una señal* de sincronización compuesta

Vídeo: Cuando se introduzca una señal de vídeo.

*En función del nivel de la señal de sincronización compuesta, es posible que la imagen no se visualice correctamente. En ese caso, modifique el ajuste del Modo sinc.

Ajustes de la señal de entrada y del modo de sincronización

PIN	Entrada de señal por Ajuste del modo encima del D-sub de sincronización
13	Vídeo compuesto de 480/60I, 575/50I	Señal de vídeo
	Sincronización compuesta	Señal de sincronización
13/14 Sinc H/Sinc V
2 Sincronización en verde

Consulte “Asignación de pines” en la página 43 (ES) para obtener más información acerca de la asignación de pines para el conector RGB/COMPONENT.

Notas

• En el caso de algunas entradas sólo pueden seleccionarse señales de sincronización. En tal caso, no se visualizará la imagen incluso si se recibe una señal de vídeo a través del conector de 13 pines. Introduzca señales de sincronización vertical u horizontal a través de los conectores de 13 ó 14 pines, o bien señales Sync On Green (Sincronización en verde) a través del conector RGB.
• C on Sync On Green (Sincronización en verde), la imagen no se visualizará si no se ajusta la unidad para aceptar señales de sincronización.
• Las señales del modo síncrono pueden admitirse únicamente con INPUT2.
• La configuración del modo sinc. no puede llevarse a cabo para la entrada a través de las tarjetas de opciones.
• Esta unidad no es compatible con la sincronización compuesta de tres valores ni con 576/60P.

Iluminación

Cambia el brillo del logotipo de “SONY” situado en la parte frontal del monitor.

Control remoto

Este menú se usa para los ajustes de control remoto.

Número índice

Ajusta el número de índice de la pantalla.

Nota

Para ajustar el número, utilice los botones de la unidad de visualización.

El número de índice no se puede ajustar mediante el Control remoto.

Para obtener información detallada sobre el número de índice, consulte “Empleo de una pantalla específica con el Control remoto” en la página 40 (ES).

Modo Control

Selecciona la función del mando a distancia.

Monitor + Remoto: activa un mando a distancia suministrado con el monitor.

Sólo monitor: desactiva la función de mando a distancia. Sólo es posible realizar ajustes en el monitor mediante los botones de control del mismo.

Sólo Remoto: desactiva los controles del monitor cuando desea controlarlo únicamente mediante el mando a distancia. Sólo es posible realizar ajustes en el monitor mediante el mando a distancia.

Nota

Si utiliza este elemento, los modos que pueda seleccionar variarán en función de la tecla que utilice.

Si utiliza ENTER en el mando a distancia para realizar ajustes, podrá seleccionar “Monitor + Remoto” o “Sólo Remoto”.

Si utiliza ENTER en el monitor para realizar ajustes, podrá seleccionar “Monitor + Remoto” o “Sólo monitor”.

Menú AJUSTE INICIAL/ ORMACIÓN

Puede seleccionar el idioma de la pantalla o la señal de entrada, o bien ajustar la opción Bloq. seguridad.

AJUSTE INICIAL/INFORMACIÓN Idoma: Español Sistema color: Auto Apagado auto: Apagar Blog. seguridad: Apagar Información

Idioma

Selecciona el idioma de pantalla (japonés, inglés, alemán, francés, español o italiano).

Para obtener más detalles, consulte “Selección del idioma en pantalla” en la página 36 (ES).

Sistema color

Selecciona el sistema de color de las señales de vídeo.

Auto: para ajustar el Sistema color automáticamente.

NTSC: para mostrar señales NTSC

NTSC4.43: para mostrar señales NTSC4.43

PAL: para mostrar señales PAL

SECAM: para mostrar señales SECAM

PAL-M: para mostrar señales PAL-M

PAL-N: para mostrar señales PAL-N

PAL60: para mostrar señales PAL60

Apagado auto

Al ajustar este elemento en “Encender”, la pantalla entra automáticamente en modo de espera si no se recibe ninguna señal en los conectores de entrada COMPONENT o DVI durante más de unos cinco minutos. La pantalla entra automáticamente en modo de ahorro de energía si no se recibe ninguna señal en los conectores de entrada DVI o RGB durante más de unos treinta segundos. En modo de espera, pulse el interruptor ⏻POWER de la pantalla o el botón POWER ON del mando a distancia para encender la pantalla. En modo de ahorro de energía, la pantalla se enciende automáticamente cuando recibe una señal.

Uso de los menús en pantalla

Bloq. seguridad

Ajusta el bloqueo de seguridad del monitor.

Apagar: desactiva el bloqueo de seguridad.

Encender: si este elemento está ajustado en Encender, se necesita una contraseña para poder ajustar el bloqueo de seguridad.

Para obtener información detallada al respecto, consulte "Configuración del bloqueo de seguridad" en la página 39 (ES).

Información

Este menú se utiliza para mostrar información sobre el estado interno de la pantalla.

AJUSTE INICIAL/INFORMACIÓN Información Nombre modelo: ****** Número serie: ****** Tiempo funcionario: ****** Variaciónsoft: **** / **** Selects: Next Next Next Next

Nombre modelo

Indica el nombre del modelo.

Número serie

Indica el número de serie.

Tiempo función

Indica el número total de horas de uso.

Nota

El modo de espera no se contabiliza como parte del tiempo de funcionamiento.

Versión soft

Indica la versión de software del sistema.

Menú TEMPORIZADOR/RELOJ

Es posible ajustar el temporizador, ajustar la hora, visualizar el reloj incorporado o hacer que la unidad se encienda o se apague a una hora predeterminada.

TEMPORIZADO/VRELOJ Config. telo: Pantala telo: Aoagar Tempor notices

Nota

La hora y el día no vienen preprogramados en la configuración de fábrica.

Config. reloj

Ajusta la hora.

Para obtener más detalles, consulte “Ajuste de la hora y el día” en la página 37 (ES).

Pantalla reloj

Muestra la hora ajustada en la pantalla cuando está ajustado en la posición Encender.

Para obtener más detalles, consulte "Visualización de la hora" en la página 38 (ES).

Tempor act/des

Ajusta la hora en que la alimentación se conecta y se desconecta automáticamente.

Para obtener más detalles, consulte "Función temporizador act/des" en la página 38 (ES).

Visualización de la imagen

Antes de comenzar

• Encienda la pantalla.
• Encienda el equipo conectado y reproduzca una fuente de vídeo.
• Para visualizar en pantalla la información sobre la señal de entrada al activar la alimentación o al cambiar dicha señal, ajuste el elemento “Pantalla” del menú AJUSTE PERSONALIZADO en Encender.
• Para seleccionar el idioma utilizado en el menú, consulte “Selección del idioma en pantalla” en la página 36 (ES).

Conmutación de la señal de entrada

Input1 DVI: selecciona la señal (RGB digital) recibida a través de los conectores INPUT1.

Input2 RGB: selecciona la señal (RGB analógica) recibida a través de los conectores INPUT2.

Input2 Component: selecciona la señal (de componente) recibida a través de los conectores INPUT2.

Option1/2 Video: selecciona la señal (señal de vídeo) recibida del equipo conectado a los conectores de la ranura Option 1 u Option 2.

Option1/2 S Video: selecciona la señal (señal de S vídeo) recibida del equipo conectado a los conectores de la ranura Option 1 u Option 2.

Option1/2 RGB: selecciona la señal (señal RGB analógica) recibida del equipo conectado a los conectores de la ranura Option 1 u Option 2.

Option1/2 Component: selecciona la señal (señal de componente) recibida del equipo conectado a los conectores de la ranura Option 1 u Option 2.

Pulse el botón INPUT1, INPUT2, OPTION1 u OPTION2 del mando a distancia para cambiar la señal de entrada. Cuando es posible recibir varios formatos de señales en el conector de entrada seleccionado, la indicación cambia cada vez que se pulsa el botón correspondiente.

Por ejemplo, cada vez que pulse el botón INPUT2, la indicación cambia a “Input2 RGB” o “Input2 Component”, alternativamente.

La señal de entrada seleccionada aparece en el panel de visualización.

Sistema de color o resolución/frecuencia vertical

Tipo de señal Input1 DVI 842x480/80 Intense 15 Modo imagen

Pulse el botón OPTION del monitor para cambiar la señal de entrada.

Notas

• R ecomendamos que el equipo de vídeo que sirve de fuente de entrada esté equipado con TBC (corrector de base de tiempo). Si el monitor recibe una señal sin TBC, la imagen puede desaparecer debido a las perturbaciones de la señal de sincronización.
• Si se envían señales con el mismo formato desde diferentes sistemas, el ajuste Calidad de la imagen utilizará como valor por omisión el último valor ajustado (sólo cuando el formato de las señales sea idéntico).

Visualización de la imagen

Información sobre la señal de entrada, el modo de imagen y el estado de la visualización

La información sobre la señal de entrada y el Modo imagen aparece en el panel de visualización durante aproximadamente cinco segundos al encender la unidad o cambiar la señal de entrada.

Para desactivar esta función, siga los pasos siguientes.

1 En el menú AJUSTE PERSONALIZADO, pulse

↑/↓ para desplazar el cursor (amarillo) hasta “Pantalla” y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

AJUSTE PERSONALIZADO Altama energ.: Escinder Salida afavor: Apagar Subtiluses: Apagar Panelis: Apagar Matter color: Encondor Mode HD: 1BBG Mode RGB: DTV Mode sinc: HiComp Illuminación: Alto Control remora Second author: Altama 2007548 Sali - Part

2 Pulse ↑/↓ para ajustar “Pantalla” en “Apagar” y, a continuación, pulse ENTER.

Para visualizar la información

Ajuste “Pantalla” en “Encender” en el anterior paso 2 y, a continuación, pulse ENTER. El ajuste por omisión de fábrica es “Encender”.

Nota

Puede visualizar la información sobre la señal de entrada y el modo de imagen en cualquier momento pulsando el botón DISPLAY del Control remoto, independientemente del ajuste anterior.

Señales de entrada predefinidas
	Nombre de señal	Sistema de color o frecuencia horizontal/vertical
Señales de ordenador
1	VGA ^a) -1 (VGA 350) 31,5 kHz 70 Hz
2	640×480@60 Hz (VESA ^b) STD)	31,5 kHz 60	Hz
3	Mac ^c) 13"	35,0 kHz 67	Hz
4	V GA (VGA TEXT)	31,5 kHz 70 Hz
5	800×600@60 Hz (VESA STD)	37,9 kHz 60	Hz
6	M " ac 16	49,7 kHz 75	Hz
7	1024×768@60 Hz (VESA STD)	48,4 kHz 60	Hz
8	1024×768@75 Hz (VESA STD)	60,0 kHz 75	Hz
9	1024×768@85 Hz (VESA STD)	68,7 kHz 85	Hz
10	1152×864@75 Hz (VESA STD)	67,5 kHz 75	Hz
11	Mac 21 "	68,7 kHz 75	Hz
12	1280×960@60 Hz (VESA STD)	60,0 kHz 60	Hz
13	1280×1024@60 Hz (VESA STD)	64,0 kHz 60	Hz
14	1600×1200@60 Hz (VESA STD)	75,0 kHz 60	Hz
15	848×480@60 Hz (VESA STD)	29,8 kHz 60 Hz
16	848×480@60 Hz (VESA STD)	29,5 kHz 60 Hz
17	848×480@75 Hz 37,7 kHz 75	Hz
18	1280×768@60 Hz 47,8 kHz 60	Hz
19	1280×768@60 Hz 47,4 kHz 60	Hz
SDTV/HDTV
1	PAL PAL
2	NTSC NTSC
3	SECAM	SECAM
4	NTSC4.43	NTSC4.43
5	PAL60	PAL60
6	PAL-M	PAL-M
7	PAL-N	PAL-N
8	575/50i	575/50I
9	480/60i	480/60I
10	1080/24psf	1080/48I
11	1080/50i	1080/50I
12	576/50p	576/50P
13	480/60p	480/60P
14	1080/60i	1080/60I
15	720/60p	720/60P
16	720/50P	720/50P

a) VGA es una marca comercial registrada de International Business Machines Corporation, EE.UU.
b) VESA es una marca comercial registrada de Video Electronics Standards Association.
c) Mac (Macintosh) es una marca comercial registrada de Apple Computer, Inc.

Notas

• Para recibir una señal HDTV, reciba la señal de sincronización de tres niveles a través del segundo pin de RGB/COMPONENT (D-sub de 15 pines) del conector INPUT2 o el BKM-FW12.
• Si los colores se muestran demasiado claros después de recibir una señal de DVD en la pantalla, ajuste “Crominancia” en el menú Ajuste imagen.
• Una vez reajustada la fase, se reducirá la resolución.

Indicaciones en pantalla sobre el estado de la unidad

Indicaciones en pantalla	Significado
640×480 / 60 (ej.)	La señal de entrada seleccionada es RGB de ordenador.
480 / 60i (ej.)	La señal de entrada seleccionada es de vídeo componente.
NTSC (ej.)	La señal de entrada seleccionada es NTSC.
FUERA AL CANCE	La señal de entrada está fuera del rango de captación.
Sin sinc	No hay ninguna señal de entrada.
INPUT1 DVI	El modo de señal de INPUT1 está ajustado en RGB digital.
INPUT2 RGB	El modo de señal de INPUT2 está ajustado en RGB analógico.
INPUT2 Component	El modo de señal de INPUT2 está ajustado en vídeo componente.
Option1/2 Video	El modo de señal de la ranura de opción 1 ó 2 está ajustado en vídeo compuesto.
Option1/2 S Video	El modo de señal de la ranura de opción 1 ó 2 está ajustado en S VIDEO.
Option1/2 RGB	El modo de señal de la ranura de opción 1 ó 2 está ajustado en RGB analógico.
Option1/2 El modo deComponent	señal de la ranura deopción 1 ó 2 está ajustado en vídeo componente.

Selección de la calidad de imagen

Es posible ajustar la calidad de imagen apropiada para el tipo de imagen o la iluminación del lugar en el que se encuentra instalada la unidad.

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROLIMAGEN/SONIDO Mode Imagen: Estándar Ajuste Imigen Ajuste sonico

2 Pulse ↑/↓ para desplazar el cursor (amarillo) a "CONTROL IMAGEN/SONIDO" y pulse ENTER.

El menú de CONTROL IMAGEN/SONIDO aparece en el panel de visualización.

CONTROL IMAGEN/SONIDO Movie Imagors: Eclinder Ajuste Imagors Ajuste sores

3 Pulse ↑/↓ para desplazar el cursor (amarillo) a "Modo imagen" y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

CONTROL IMAGEN/SONIDO Mode Imagenc Intenso Ajuste Imagen Esterio Ajuste sonec Users01 Users02 Users03

4 Seleccione el modo de imagen con ↑/↓.

Intenso: Las imágenes cuentan con una nitidez intensa gracias al contorno de imagen y contraste maximizados.

Estándar: Las imágenes cobran un aspecto más real con un contraste moderado y contorno de imagen.

Usuario 1-3: Puede ajustar la calidad de la imagen según sus preferencias mediante el menú Ajuste imagen.

5 Pulse ENTER para regresar al menú CONTROL IMAGEN/SONIDO.

Ajuste de la imagen

Mientras visualiza la imagen, puede ajustar el contraste, brillo, crominancia, fase, etc., según sus preferencias. Los ajustes pueden realizarse por separado para cada señal de entrada. También es posible almacenar en memoria los niveles ajustados. Ajuste el Modo imagen en uno de los valores "Usuario1" a "Usuario3".

Ajuste del contraste, brillo, crominancia, fase, etc.

Pulse MENU para mostrar el menú principal y ajustar "Contraluz", "Contraste", "Brillo", "Crominancia", "Fase", "Nitidez", "Reduc ruido", "Unidad de cine", "Imagen dinámica", "Temp. color", "Correc. color" o "Correc. gama" en el menú Ajustar imagen.

Contraluz

Seleccione “Contraluz” con ↑/↓ y pulse ENTER. Ajuste el brillo de fondo con ↑/↓/↔/→ dentro del rango de MIN (0) a MAX (100) y, a continuación, pulse ENTER.

↑/→: para aumentar el brillo de fondo ↓/←: para reducir el brillo de fondo

Contraste

Seleccione “Contraste” con ↑/↓ y pulse ENTER. Ajuste el contraste con ↑/↓/←/→ dentro del margen MÍN (0) a MÁX (100) y, a continuación, pulse ENTER.

↑/→: para aumentar el contraste de la imagen ↓/←: para disminuir el contraste de la imagen

Brillo

Seleccione “Brillo” con ↑/↓ y pulse ENTER. Ajuste el brillo con los botones ↑/↓/←/→ dentro del margen MÍN (0) a MÁX (100) y, a continuación, pulse ENTER.

↑/→: para que la imagen sea más brillante ↓/←: para que la imagen sea más oscura

Crominancia

Seleccione “Crominancia” con ↑/↓ y pulse ENTER. Ajuste la crominancia con ↑/↓/←→ dentro del margen MÍN (0) a MÁX (100) y, a continuación, pulse ENTER.

↑/→: para aumentar la intensidad del color ↓/←: para disminuir la intensidad del color

Fase

Seleccione “Fase” con ↑/↓ y pulse ENTER. Ajuste la fase con ↑/↓/←/→ entre IZQUIERDA (50) y DERECHA (50) y, a continuación, pulse ENTER.

/ : para que el conjunto de la imagen adquiera un tono verdoso / : para que el conjunto de la imagen adquiera un tono púrpura

Nitidez

Seleccione “Nitidez” con ↑/↓ y pulse ENTER. Ajuste la nitidez con ↑/↓/←/→ entre MÍN (0) y MÁX (10) y, a continuación, pulse ENTER.

↑/→: para aumentar la nitidez de la imagen ↓/←: para disminuir la nitidez de la imagen

Reduc ruido

Reduce la granulación de la imagen y el ruido del color.

1 Seleccione "Reduc ruido" con ↑/↓ y pulse ENTER. Aparece el siguiente menú en el panel de visualización.

CONTROL IMAGEN/SONIDO Apura image: Contrast: 95 Contraste: 70 Brillo: 50 Craminancia: 25 Faster: 0 Nullies: 8 Redness: Aparger Unidad de cine: Bajo Imagen dimérica: Moda Temp color: Alto

2 Seleccione el modo de Reduc ruido con ↑/↓.

Apagar: La señal de la imagen se muestra directamente.

Bajo: para ajustar el procesamiento de reducción del ruido en bajo

Medio: para ajustar el procesamiento de reducción del ruido en medio

Alto: para ajustar el procesamiento de reducción del ruido en alto

3 Pulse ENTER para regresar al menú Ajuste imagen.

Unidad de cine

Detecta automáticamente una imagen filmada en película de 24 fotogramas y la reproduce maximizando las características de una película.

1 Seleccione "Unidad de cine" con ↑/↓ y pulse ENTER. Aparece el menú siguiente en pantalla.

CONTROL IMAGENSONIDO Apasco Imagor Contreras: 95 Contreras: 70 Brico: 50 Craminancia: 26 Flow: 0 Minder: 5 Radius ratio: Apagar Unise de one: Apagar Imagen dimératic: Auto Temp color: Fric

2 Seleccione el modo Unidad de cine con ↑/↓. Desact.: Reproduce la película según su señal.

Auto: Reproduce la secuencia en una película, maximizando las características de película del original.

Imagen dinámica

Aumenta el contraste haciendo que el color blanco sea más luminoso y el negro más oscuro.

1 Seleccione "Imagen dinámica" con ↑/↓ y pulse ENTER. Aparece el siguiente menú en el panel de visualización.

CONTROL IMAGENSONIDO Apasco Imagena Contreras: 95 Contratos: 70 Brillo: 50 Comunicación: 25 Pease: 0 Náñez: 5 Reduc ruido: Apapar Unidad de cine: Auto Imagen diminica: Apapar Temp color: Bep Alto S Korean Alt+ 100% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 30%

Ajuste de la imagen

2 Seleccione el modo de Imagen dinámica con ↑/↓.

Apagar: Desactiva la función Imagen dinámica.

Bajo: Ajusta la función Imagen dinámica a baja.

Alto: Ajusta la función Imagen dinámica a alta.

3 Pulse ENTER para regresar al menú Ajuste imagen.

Temp color (temperatura del color)

También es posible ajustar la temperatura del color. Puede seleccionar “Cálido”, “Neutro” o “Frío”, o bien ajustar cada ganancia de forma más precisa.

1 Seleccione "Temp color" con ↑/↓ y pulse ENTER.

2 Seleccione la temperatura del color con ↑/↓ y pulse ENTER.

Frío: para ajustar la temperatura del color en alto Neutro: para ajustar la temperatura de color en neutro

Cálido: para ajustar la temperatura del color en bajo

Usuario1 - 3: para ajustar los valores de cada ganancia por separado

Cuando selecciona “Cálido”, “Neutro” o “Frío”, vuelve a aparecer el menú Ajuste imagen.

Si selecciona "Usuario1" a "Usuario3"

(1) Pulse ↑/↓ para desplazar el cursor (amarillo) hasta el elemento de ganancia que desea ajustar y pulse ENTER.

(2) Ajuste la ganancia (0 a 100) con ↑/↓/←/→ y pulse ENTER. El menú vuelve al menú Temp color.

Corrección de color

Reproduce fielmente una piel sana.

1 Seleccione "Correc. color" con ↑/↓ y pulse ENTER. Aparece el menú siguiente en pantalla.

2 Seleccione el modo Corrección de color con ↑/↓. Desact.: Desactiva la función Corrección de color. Act: Activa la función Corrección de color.

Correc. gama

Ajusta automáticamente el balance entre las porciones de imágenes claras y las oscuras.

1 Seleccione "Correc. gama" con ↑/↓ y pulse ENTER. Aparece el siguiente menú en el panel de visualización.

CONTROL IMAGEN-SONIDO Audio Imagen Current color: Asager Current name: Alto Restaurant: Medio Bapc

2 Seleccione el modo corrección de gama con ↑/↓. Alto: para ajustar la corrección de gama en Alto Meio: para ajustar la corrección de gama en Meio Bajo: para ajustar la corrección de gama en Bajo

3 Pulse ENTER para regresar al menú Ajuste imagen.

Restauración de los valores originales de los elementos del menú Ajuste imagen

1 En el menú Ajuste imagen, pulse ↑/↓ para desplazar el cursor (amarillo) hasta “Restaurar” y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

CONTROLLO IMMAGINE/AUDIO Regua immagine Comex, color: Disatt. Comex, gamma: Mode Pipeline Annula Esagui

2 Pulse ↑/↓ para desplazar el cursor (amarillo) hasta “Ejecutar” y pulse ENTER. Los elementos del menú Ajuste imagen regresan a sus valores predeterminados de fábrica.

Nota

No se borrarán los valores ajustados para Color1 - 3 de Temp color.

Para cancelar la función de restauración Pulse MENU antes de pulsar ENTER. Otra opción consiste en seleccionar “Cancelar” mediante ↑/↓ y, a continuación, pulsar ENTER

Ampliación de imágenes

Puede ampliar las imágenes según sus preferencias. El Modo panorámico ofrece las siguientes opciones.

Imágenes originales Aumento de (tipo de imagen) imágenes

Optimi zada

Imágenes normales con una relación de aspecto de 4:3 (relación de aspecto de la pantalla: 4:3).

Amplía las imágenes a un tamaño de pantalla completa.

Zoom

- Imágenes del software de una cámara de vídeo o de DVD que contiene información sobre la relación de aspecto (tipo ID-1)

Las imágenes se aumentan al tamaño de pantalla completa cuando se alinean con los lados derecho e izquierdo de la pantalla. (Pucden permanecer barras negras en la parte superior o inferior de la pantalla, en función del tipo de imagen.)

Sub título

Películas filmadas, por ejemplo, en CinemaVision u otros que aparecen en sentido vertical en la dirección horizontal de la pantalla y que incluyen subtítulos fuera de la imagen (relación de aspecto: 2.35:1)

La imagen aparece en la pantalla mostrando el área donde aparecen los subtítulos, a tamaño de pantalla completa y alineada con los bordes izquierdo y derecho de la pantalla.

Horizontal

Imágenes del software de una cámara de vídeo o de DVD que contiene información sobre la relación de aspecto (tipo ID-1)

Los bordes izquierdo y derecho de la imagen se aumentan al tamaño de pantalla completa sin cambiar la parte superior ni la inferior.

4:3

Imágenes normales con una relación de aspecto de 4:3 (relación de aspecto de la pantalla: 4:3).

Muestra la imagen sin ampliarla.

Ampliación de imágenes

Ajuste Panorámico auto

La función Panorámico auto reproduce imágenes con fidelidad a partir de la señal de control de identificación para identificar el formato de señal de vídeo o aumenta varios tipos de imágenes para optimizarlas.

También puede aumentar una imagen con una relación de aspecto de 4:3 a 16:9.

Señal de control de identificación

Se trata de una señal de control para reproducir fielmente el formato de la imagen original en la pantalla del televisor. Las imágenes que contienen este tipo de señal son las siguientes:

• Imágenes grabadas con cámara de televisión que contiene información sobre el formato (formatos ID-1)
• E misiones de televisión que contienen una señal para ajustar el formato en 4:3.

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROL IMAGEN/SONIDO Mode Imagen: Estindar Ajuste Imigen Ajuste somatic Superimero: Ajuste [COM] Sull - PMS

2 Pulse ↑/↓ para desplazar el cursor (amarillo) a "CONTROL PANTALLA" y pulse ENTER. El menú CONTROL PANTALLA aparece en el panel de visualización.

CONTROL PANTALLA Configuración de Pantella multiple Ajuste pantale/mico Moto pantale/mico Ajuste pantala Optimizado: Señezón: 100% Alt: -50%

3 Pulse ↑/↓ para desplazar el cursor (amarillo) a "Ajuste panorámico" y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

CONTROL PANTILLA Asale panoraimo Panorimico auto: Emercer Medio 4.3: Optimizada

4 Pulse ↑/↓ para desplazar el cursor (amarillo) a "Panorámico auto" y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

CONTROL PANTILLA Ajuste parantillas Panorimico auto: Anagar Modu 4.3: Encoder

5 Seleccione un ajuste de panorámico automático mediante el botón ↑/↓.

Apagar: Las imágenes se reproducirán tal cual aparecen.

Encender: La imagen se amplía y muestra en la relación de aspecto más apropiada.

6 Pulse ENTER.

La pantalla vuelve a la pantalla mostrada en el paso 3.

7 Seleccione "Modo 4:3" con ↑/↓ y pulse ENTER. Aparece el siguiente menú en el panel de visualización.

CONTROL PANTALLA Ajuste panorimico Panorimico auto: Encoder Model 4-3: 4.3 Optimumado

8 Seleccione el modo de Modo 4:3 con ↑/↓.

4:3 : Las imágenes con una relación de aspecto 4:3 se muestran tal cual aparecen.

Optimizada: Las imágenes con una relación de aspecto 4:3 se reproducen después de ser ampliadas a una relación de aspecto 16:9.

9 Pulse ENTER.

El menú vuelve al menú CONTROL PANTALLA.

Nota

Cuando se reciben señales DVI o RGB, no se puede establecer Panorámico auto porque esta función no está disponible.

Ajuste del Modo panorámico

Las imágenes se pueden también ampliar al Modo panorámico deseado independientemente del tipo de imagen.

1 En el menú CONTROL PANTALLA, pulse ↑/↓ para desplazar el cursor (amarillo) a “Modo panorámico” y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

CONTROL PANTALLA Configuration do Panama multiple Ajuste panorámico Mode Panama: Optimizada Ajuste Panama Zoom Subtiluto Horizontal 4.3

2 Seleccione el modo de Modo panorámico con ↑/↓.

Optimizada: Amplía imágenes 4:3 de pantalla completa a imágenes de 16:9. (No puede seleccionar Optimizada mientras se reciben señales desde un ordenador.)

Zoom: Amplía la imagen ocupando toda la pantalla de izquierda a derecha. (Las barras negras pueden permanecer en la parte superior o inferior de la pantalla, en función del tipo de imagen.)

Subtítulo: Amplia la imagen ocupando toda la pantalla de derecha e izquierda y comprime la zona donde se visualizan los subtítulos.

Horizontal: Extiende los lados derecho e izquierdo de la imagen ocupando toda la pantalla pero sin cambiar la parte superior e inferior.

4:3: Muestra la imagen sin ampliarla.

3 Pulse ENTER.

El menú vuelve al menú CONTROL PANTALLA.

Notas

- No puede ajustar el aspecto mientras se está utilizando la función PICTURE AND PICTURE o la opción Pantalla múltiple.

- Si selecciona el modo de Modo panorámico, se inhabilitará la función de Panorámico auto. Si desea utilizar la función de Panorámico auto, vuelva a seleccionar “Encender”.

- D ependiendo del tipo y del tamaño de imagen, las partes superior o inferior de la imagen pueden quedar cortadas o los subtítulos no se podrán ver completamente.

- Tenga en cuenta que la visualización de imágenes aumentadas o comprimidas para fines comerciales o exhibición pública en hoteles o cafés pueden infringir las leyes de copyright.

Cambio del tamaño y posición de la imagen

Es posible desplazar la posición de la imagen de forma que encaje en la pantalla, o ajustar el tamaño vertical y horizontal de la imagen por separado.

Ajuste del tamaño, posición o los píxeles de la imagen

Pulse MENU para mostrar el menú principal y ajustar "Fase de puntos", "Total Píxeles H", "Tamaño H", "DesplazamientoH", "Tamaño V" o "DesplazamientoV" en el menú Ajustar pantalla.

Ajuste pantalla

Si aparece un exceso de ruido en los bordes de los caracteres o líneas verticales, o si el tamaño o la posición de la imagen no son los adecuados, ajuste la pantalla.

1 Seleccione “Ajuste pantalla” con ↑/↓ y pulse ENTER. Aparece el menú siguiente en pantalla.

CONTROL PANTILLA Ajuste portales Ajuste auto Fose de puntos: 28 Total Pixels H: 1344 Tamaño H: 50 DespezizamientoH: 50 Tamaño V: 50 DespezizamientoV: 50

2 Puede ajustar la pantalla de forma automática o manual.

Ajuste automático

(1) Seleccione “Ajuste auto” con ↑/↓ y pulse ENTER. Aparece el siguiente menú en el panel de visualización.

CONTROL PANTILLA Ajuste portillos 5 Ajuste auto Canceler Fáse de portillos: Ejecuter Total Páxlos H: 1344 Tamaño H: 50 DesplazamientoH: 50 Tamaño V: 50 DesplazamientoV: 50

(2) Seleccione “Ejecutar” con ↑/↓ y pulse ENTER. Todos los elementos del menú “Ajuste pantalla” se ajustan de forma automática.

Nota

Debido a los patrones de la imagen, es posible que, en ocasiones, el ruido continúe a pesar de haber utilizado la opción Ajuste auto. En tal caso, ajuste la fase de puntos manualmente.

Ajuste manual

(1) Seleccione el elemento que desee ajustar y pulse ENTER. Aparecerá la pantalla siguiente.(Cuando seleccione “Fase de puntos”)

CONTROL PANTALLA Ajuste panels Ajuste auto: Face de perfice: 28 Total Pixels H: 1344 Tematico I: 50 DeplazamentoH: 50 Tematico V: 50 DeplazamentoV: 50

(2) Ajuste la fase de punto o el número total de píxeles horizontales con ↑/↓/←/→ hasta obtener la mejor visualización de los caracteres y las líneas verticales y, a continuación, pulse ENTER.

Fase de puntos

Seleccione “Fase de puntos” con ↑/↓ y pulse ENTER. Ajuste la fase de puntos con ↑/↓/←/→ hasta que los caracteres y líneas verticales se visualicen de forma óptima y, a continuación, pulse ENTER.

Nota

Este elemento sólo es válido para una señal de ordenador analógica.

Total Píxeles H

Seleccione “Total Píxeles H” con ↑/↓ y pulse ENTER. Ajuste el número total de píxeles horizontales con ↑/↓/←/→ hasta que los caracteres y líneas verticales se visualicen de forma óptima y, a continuación, pulse ENTER. (Todos los elementos del menú “Ajuste pantalla” se reajustarán automáticamente de acuerdo con el valor de Total Píxeles H que se haya ajustado manualmente.)

Nota

Este elemento sólo es válido para una señal de ordenador analógica.

Tamaño H

Seleccione “Tamaño H” con ↑/↓ y pulse ENTER. Ajuste el tamaño horizontal de la imagen con ↑/↓/ ←/→ dentro del rango de MIN (0) a MAX (100) y, a continuación, pulse ENTER. ↑/→: Aumenta la imagen horizontalmente. ↓/←: Comprime la imagen horizontalmente. Cuando desee restablecer Tamaño H al valor central, seleccione “Ajuste auto”.

DesplazamientoH

Seleccione “DesplazamientoH” con ↑/↓ y pulse ENTER. Ajuste la posición de la imagen horizontalmente con ↑/↓/↔/→ dentro del rango de MIN (0) a MAX (100) y, a continuación, pulse ENTER. ↑/→: Mueve la imagen hacia la derecha. ↓/←: Mueve la imagen hacia la izquierda. Cuando desee restablecer DesplazamientoH al valor central, seleccione “Ajuste auto”.

Tamaño V

Seleccione “Tamaño V” con ↑/↓ y pulse ENTER. Ajuste el tamaño vertical de la imagen con ↑/↓/←/ → dentro del rango de MIN (0) a MAX (100) y, a continuación, pulse ENTER. ↑/→: Aumenta la imagen verticalmente. ↓/←: Comprime la imagen verticalmente. Cuando desee restablecer Tamaño V al valor central, seleccione “Ajuste auto”.

DesplazamientoV

Seleccione “DesplazamientoV” con ↑/↓ y pulse ENTER. Ajuste la posición de la imagen verticalmente con ↑/↓/←/→ dentro del rango de MIN (0) a MAX (100) y, a continuación, pulse ENTER. ↑/→: Mueve la imagen hacia arriba. ↓/←: Mueve la imagen hacia abajo. Cuando desee restablecer DesplazamientoV al valor central, seleccione “Ajuste auto”.

Visualización de dos imágenes a la vez

Puede mostrar dos imágenes desde distintas fuentes de señal como, por ejemplo, un ordenador y un vídeo, uno junto al otro.

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROL IMAGEN/SONIDO Mode Imagen: Exclinder Ajuste Imagen Ajuste soneno Selections: Appl (Auto) Sell Print

2 Pulse ↑/↓ para desplazar el cursor (amarillo) a "PICTURE AND PICTURE (PAP)" (Imagen e imagen) y pulse ENTER. El menú PICTURE AND PICTURE (PAP) aparecerá en la pantalla.

PICTURE AND PICTURE(PAP) PAP: Apagar Imagen activa Tamaño Imagen Positón de la imagen

3 Pulse ↑/↓ para desplazar el cursor (amarillo) a "PAP" y pulse ENTER. El menú siguiente aparece en pantalla.

PICTURE AND PICTURE(PAP) PAP: Imagen activa Tamaño imagen Position de la imagen Apagar P&P PinP Selection: [OK] [Cancel] [OK]

4 Seleccione el modo PAP con ↑/↓.

Desact.: Desactiva la función PAP.

P&P: Muestra dos imágenes una junto a la otra a la vez.

PinP: Muestra una imagen en un recuadro de la imagen principal.

5 Pulse ENTER para regresar a la pantalla anterior.

Activación de una imagen o intercambio de posición de dos imágenes

Cuando se selecciona P&P

1 Pulse ↑/↓ para desplazar el cursor (amarillo) a "Imagen activa" y pulse ENTER. El menú siguiente aparece en pantalla.

PIKTURE AND PICTURE(PAP) PAP: Imagen activa Iso Tamaño Imager: Derecha Position de la imagen Gambiar

2 Seleccione el modo Imagen activa con ↑/↓ y pulse ENTER.

Cuando aparezca el menú, el marco se mostrará alrededor de la imagen cuyos parámetros puede ajustar.

Izquierda: Activa la imagen de la izquierda.

Derecha: Activa la imagen de la derecha.

Intercambiar: Intercambia la posición de las dos imágenes.

Cuando está seleccionado PinP

1 Seleccione "Imagen activa" con ↑/↓ y pulse ENTER. Aparece lo siguiente en pantalla.

PICTURE AND PICTURE(PAP) PAP: PrP Imagen activ: Principal Tenero Imagen: Sub Position de la Imagen: Cramble

2 Seleccione el modo Imagen activa con ↑/↓ y pulse ENTER.

Cuando aparezca el menú, el marco se mostrará alrededor de la imagen cuyos parámetros puede ajustar. Se emite el audio que corresponde a la imagen activa.

Principal: Activa la imagen principal.

Sub: Activa la imagen del recuadro.

Cuando aparezca el menú mientras la imagen secundaria es la imagen cuyos parámetros puede ajustar, el marco aparecerá alrededor de la imagen secundaria.

Intercambiar: Intercambia las imágenes principal y del recuadro.

Ampliación de una imagen

Cuando se selecciona P&P

1 Seleccione "Tamaño imagen" con ↑/↓ y pulse ENTER.

2 Para cambiar el tamaño de las imágenes, pulse ←/→ y, a continuación, pulse ENTER.

Cuando está seleccionado PinP

1 Seleccione "Tamaño imagen" con ↑/↓ y pulse ENTER. Aparece lo siguiente en pantalla.

PICTURE AND PICTURE(PAP) PAP PhP Imagen activa Principal Tamaana Imagen Grande Position de la imagen Poqueño Selection A(I) OK Cancel Next

2 Pulse ↑/↓ para seleccionar el tamaño y, a continuación, pulse ENTER.

Grande: Aumenta el tamaño de la imagen del recuadro.

Pequeña: Reduce el tamaño de la imagen del recuadro.

Ajuste de la posición de la imagen del recuadro (sólo para PinP)

1 Seleccione "Posición de la imagen" con ↑/↓ y pulse ENTER.

PICTURE AND PICTURE(PAP) PAP: imagen activa: Tamaño Imagen: Posagen de la imagen PhIP Principal Pequeño

2 Ajuste la posición de la imagen del recuadro con ↑/↓/↔/→ y, a continuación, pulse ENTER.

Notas

• Sólo podrá mostrar dos imágenes cuando “Pantalla múltiple” esté ajustado en “Apagar”.
• Al mostrar dos imágenes, los valores de "Brillo" y "Contraste" se ajustan para que haya un equilibrio entre ambas imágenes.
• Puede seleccionar cualquiera de las combinaciones de señales de entrada siguientes para la función PICTURE AND PICTURE.

PC(Digital) + PC(Analogico)	PC + Video /S Vídeo
Input1 + Input2 Input1 + BKM-FW10
Input1 + BKM-FW12	Input2 + BKM-FW10
Input1 + BKM-FW11

PC + Componente	PC (Analogico) + Vídeo digital
Input1 + BKM-FW11 Input2	+ Input1
Input1 + Input2 BKM-FW12	+ Input1
Input2 + BKM-FW11	BKM-FW11 + Input1
Input1 + BKM-FW12
Input2 + BKM-FW12

Vídeo / S Vídeo	+ Componente	Componente	+ Componente (hasta 480i)
BKM-FW10	+ Input2	Input2	+ BKM-FW11
		Input2 +	BKM-FW12

Vídeo digital + Componentedigital digital S Vídeo	Vídeo + Vídeo /
Input1 + BKM-FW11	Input1 + BKM-FW10
Input1 + Input2
Input1 + BKM-FW12

Combinaciones recomendadas

- Es posible que 2 imágenes de sistemas de televisión diferentes no se muestren correctamente debido a la diferencia del formato de señal.

Configuración de Pantalla Múltiple

Puede establecer ajustes para conectar varios monitores y formar una solución integrada de paneles de imágenes (video wall).

1 Pulse MENU.

El menú principal aparecerá en la pantalla.

CONTROL IMAGEN/SONIDO Mode Imagen: Escinder Ajuste Imagen Ajuste somatic Selection: Ajuste (RGB) Sub:

2 Seleccione "CONTROL PANTALLA" con ↑/↓ y pulse ENTER.

Aparecerá en pantalla el menú CONTROL PANTALLA.

CONTROL PANTALLA Configuración de Pantala múltiple Ajuste pantarónimo Mode pantarónimo: Horizontal Ajuste pantala

Nota

Puede aumentar la imagen utilizando la opción Pantalla múltiple sólo cuando “Aspecto” esté ajustado a “Horizontal”.

3 Seleccione "Configuración de Pantalla múltiple" con ↑/↓ y pulse ENTER.

Aparecerá en pantalla el menú Configuración de Pantalla múltiple.

CONTROL PANTALLA Configuración de Pantella multice Pantala multiple: Apagar Poseon

4 Seleccione "Pantalla múltiple" con ↑/↓ y pulse ENTER.

Aparecerá en pantalla el menú siguiente.

CONTROL PANTALLA Configución en Pantala multiple Pantala multiple: Asagar Positar 2x2 3x3 4x4

5 Seleccione el modo correspondiente a la disposición de la solución integrada de paneles de imágenes (video wall) que desea configurar con ↑/↓.

Apagar: utiliza una única pantalla.

2 × 2 - 4 × 4 : selecciona la disposición que se utilizará para construir la solución integrada.

6 Pulse ENTER para volver al menú Configuración de Pantalla múltiple y seleccione “Posición” con

CONTROL PANTALLA Configurado no Pantala multiple Pantala multiple: 3x3 Position

7 Seleccione la posición de este monitor en concreto en la disposición de la solución integrada (video wall) con ↑/↓/←/→.

CONTROL PANTALLA Configuración de Pantista multiple 3x3 Pantista multiple: 3x3 Postder

Por ejemplo, para seleccionar la posición en la parte inferior derecha de una disposición 3 × 3

8 Pulse ENTER para ajustar la posición. El menú regresa al menú Configuración de Pantalla múltiple.

Nota

Sólo podrá establecer la opción Pantalla múltiple cuando la función “PICTURE AND PICTURE” esté desactivada.

Ajuste de la calidad del sonido

Cuando instale altavoces SS-SP42FW/32FW (no suministrado), podrá ajustar el nivel de graves, el nivel de agudos, y el equilibrio del volumen entre los altavoces (izquierdo y derecho). Igualmente se puede ajustar el modo envolvente.

Ajuste de agudos, bajos y equilibrio, etc.

Pulse MENU para que aparezca el menú principal en el panel de visualización y seleccione “Agudos”, “Graves”, “Equilibrio” o “Envolvente” en el menú Ajuste sonido.

Agudos

Seleccione “Agudos” con ↑/↓ y pulse ENTER. Ajuste los agudos con ↑/↓/←/→ entre MÍN (-50) y MÁX (50) y, a continuación, pulse ENTER.

↑/→: para aumentar los agudos

↓/←: para disminuir los agudos

Graves

Seleccione “Graves” con ↑/↓ y pulse ENTER. Ajuste los graves con ↑/↓/↔/→ entre MÍN (-50) y MÁX (50) y, a continuación, pulse ENTER.

↑/→: para aumentar los graves

↓/←: para disminuir los graves

Equilibrio

Seleccione “Equilibrio” con ↑/↓ y pulse ENTER. Ajuste el balance con ↑/↓/←/→ entre IZQUIERDA (50) y DERECHA (50) y, a continuación, pulse ENTER.

↑/→: para aumentar el volumen de la derecha ↓/←: para aumentar el volumen de la izquierda

Envolvente

Seleccione el modo de salida envolvente según el tipo de imagen.

1 Seleccione “Envolvente” con ↑/↓ y pulse ENTER.

2 Seleccione el modo envolvente con ↑/↓ y pulse ENTER.

Apagar: Sin salida envolvente

Hall: Cuando desee proporcionar una calidad más realista al sonido en estéreo de películas o programas musicales.

Simulac: Cuando desee dar a los programas monoaurales normales o a las noticias televisadas una calidad más realista mediante gracias a la simulación de sonido estéreo.

Restauración de los elementos del menú de Ajuste sonido a su ajuste original

1 En el menú Ajuste sonido, pulse ↑/↓ para desplazar el cursor (amarillo) a “Restaurar” y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

CONTROL IMAGENSONIDO Aguas sonido Agudos: 0 Greaves: 0 Equivator: 0 Envorante: Apagar Pediatur Cancelar Ejecutar

2 Pulse ↑/↓ para desplazar el cursor (amarillo) a "Ejecutar" y pulse ENTER.

Los elementos del menú Ajuste sonido regresan a sus valores predeterminados de fábrica.

Para cancelar la función de restauración

Pulse MENU antes de pulsar ENTER.

Otra opción consiste en seleccionar “Cancelar” mediante ↑/↓ y, a continuación, pulse ENTER.

Selección del idioma en pantalla

Es posible seleccionar el idioma que desee para la pantalla entre japonés, inglés, alemán, francés, español o italiano.

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROL IMAGEN/SONIDO Mode Imagen: Estándar Auste Imagen Auste sonico

2 Pulse ↑/↓ para desplazar el cursor (amarillo) hasta “AJUSTE INICIAL/INFORMACIÓN” y pulse ENTER.

Aparece el menú AJUSTE INICIAL/ INFORMACIÓN en el panel de visualización.

AJUSTE INICIAL/INFORMACIÓN Informa Español Sistema color Auto Apagado auto: Apagar Bloc seguridad: Apagar Información Superclima: Apas (OK) Edit... Next

3 Pulse ↑/↓ para desplazar el cursor (amarillo) a "Idioma" y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

AJUSTE INICIAL/INFORMACIÓN Informa Sistema color: Apagado auto: Blog seguridad: Información English Deutsch Français Español Italiano

4 Pulse ↑/↓ para mover el cursor (amarillo) al idioma seleccionado y pulse ENTER.

El idioma en pantalla cambia por el que haya seleccionado.

日本語: japonés

English: inglés

Deutsch: alemán

Français: francés

Español: español

Italiano: italiano

Ajuste de la matriz de colores

Puede ajustar la matriz de colores para que las imágenes se reproduzcan con colores naturales cuando el adaptador de entrada de componente recibe una señal con formato de señal (480I(525I), 480P(525P), 1080I(1125I) o 720P(750P)).

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROL IMAGEN/SONIDO Mode Imagors Ajuste imagen Ajuste cosido Eslándar Solocador (1) 2000 Nurs (2000) Sain (3000)

2 Pulse ↑/↓ para desplazar el cursor (amarillo) hasta “AJUSTE PERSONALIZADO” y pulse ENTER.

Aparece el menú AJUSTE PERSONALIZADO en el panel de visualización.

AJUSTE PERSONALIZADO Abame tag: Exclador Saldo allavex: Apager Subtitulos: Apager Pantela: Apager Mono color: YRPR-PR Modo HD: 1000 Modo RGB: DTV Modo sinc: HVComp Iluminación: Alto Control remote Sekendrar: Alum Master Sait Work

3 Pulse ↑/↓ para desplazar el cursor (amarillo) hasta “Matriz Color” y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

AJUSTE PERSONALIZADO Alone smog: Estándar Salda altaviz: Apagar Subtitulos: Apagar Pantillo: Apagar Main color: Y/CBCR Mode HD: Y/PB/PB Mode RGB: DTV Mode shot: H/comp Illuminación: Alta Control remote Selector: Nuele GUST Sat:

4 Seleccione la matriz de colores con ↑/↓.

Y/CB/CR: Cuando el formato de señal es 480I o 480P.

Y/PB/PR: Cuando el formato de la señal es 1080I o 720P.

Consulte el manual de instrucciones que se suministra con cada dispositivo para configurarlos correctamente.

5 Pulse ENTER para regresar a la pantalla anterior.

Control automático de la alimentación (función de temporizador)

Se puede establecer la hora de visualización de la hora actual y la hora de conexión y desconexión automática (función On/off Timer).

Ajuste de la hora y el día

1 En el menú TEMPORIZADOR/RELOJ, pulse ↑/↓ para desplazar el cursor (amarillo) hasta "Config. reloj" y pulse ENTER.

Aparece el siguiente menú y el color de fondo de la hora aparece en amarillo.

TEMPORIZADOR/RELOU Config.req Config.req: 0 : 00 lm Background: Altim Balin

2 Ajuste la hora con ↑/↓ y pulse ENTER. El indicador muestra el ajuste de la hora y el fondo de los minutos aparece de color amarillo.

3 Ajuste los minutos con ↑/↓ y pulse ENTER. Se especifica la configuración de los minutos y el fondo de la pantalla del día se vuelve de color amarillo.

4 Establezca el día con ↑/↓ y pulse ENTER. El día se establece y la pantalla vuelve a la pantalla anterior.

Control automático de la alimentación (función de temporizador)

5 Pulse MENU.

La pantalla vuelve a la pantalla normal. Si es necesario realizar más ajustes, o si debe realizarse el ajuste de nuevo, repita el proceso desde el paso 1.

Nota

Si el reloj se atrasa significativamente, es posible que la pila interna se esté agotando. Póngase en contacto con un proveedor autorizado de Sony para cambiar la pila.

Visualización de la hora

1 En el menú TEMPORIZADOR/RELOJ, pulse ↑/↓ para desplazar el cursor (amarillo) a “Pantalla reloj” y pulse ENTER.

Aparece el siguiente menú en el panel de visualización.

TEMPORIZADOR/RELOJ Config.reiaj Pantala reict Aspagar Tempor actides Encoder

2 Seleccione "Encender" con ↑/↓ y, a continuación, pulse ENTER.

Cuando oculte el menú, el reloj aparecerá en la esquina inferior izquierda de la pantalla.

Pulse el botón DISPLAY del mando a distancia para que aparezca la señal que se recibe actualmente y el Modo de imagen.

La información desaparece de forma automática tras permanecer en pantalla 5 segundos junto con el reloj sin que se realice ningún cambio en ella.

"Pantalla reloj: Encender" se guardará incluso después de apagar el monitor.

Función temporizador act /des

1 En el menú TEMPORIZADOR/RELOJ, pulse ↑/ ↓ para desplazar el cursor (amarillo) hasta "Tempor act/des" y pulse ENTER.

El siguiente menú aparece en la pantalla del monitor.

TEMPORIZADOR/RELQJ Config.rebj Pantala.rebj Apagar Tumor acellosis Cota elia Cita semana

2 Seleccione "Cada día" o "Día semana" con ↑/↓ y pulse ENTER.

Cuando se seleccione “Día semana”, puede ajustar una hora específica para cada día de una semana. Cuando se selecciona “Cada día”, la pantalla siguiente aparece en pantalla.

TEMPORIZADOR/RELOJ Tempor erodes Tempo Enc Tempo Aaga Color area 0 : 00 0 : 00 So acc error Aaa# <50% Sib

3 Para ajustar la opción Tiempo Enc, cambie 🟢 or mediante ↑/↓ y pulse ENTER.

TEMPORIZADP/RELOJ Tempor orbitas Tempo Enc Tempo Asag Casa dim: 0 : 00 0 : 0 Se ccc oxt: Auto: PUNI Stop: ###

4 Pulse ↑/↓ para ajustar la Hora de activación y pulse ENTER.

La hora queda establecida y el fondo de la pantalla de minutos se vuelve de color amarillo.

5 Pulse ↑/↓ para ajustar los minutos y pulse ENTER. Pulse ← para volver a la pantalla que se muestra en el paso 2.

6 Ajuste la opción Tiempo Apag a la vez que ajusta Tiempo Enc.

7 Pulse ENTER. La pantalla vuelve a la pantalla mostrada en el paso 2.

Nota

La hora no está preprogramada en la configuración de fábrica, por lo tanto se muestra “-- : --” en el reloj.

Configuración del bloqueo de seguridad

El monitor incluye una función de bloqueo de seguridad. Una vez ajustado el bloqueo de seguridad, se le solicita al usuario que introduzca una contraseña cuando se enciende la pantalla y no se muestra imagen alguna a menos que se introduzca la contraseña correcta, por lo que no podrá utilizarse la pantalla.

Nota

Téngalo en cuenta al utilizar esta función. Se recomienda anotar la contraseña del monitor y guardarla en un lugar seguro para consultarla en caso necesario. Si olvida la contraseña, póngase contacto con personal cualificado de Sony.

Para activar el bloqueo de seguridad

1 Pulse MENU y ajuste "Bloq. seguridad" en "Encender" en el menú AJUSTE INICIAL/INFORMACIÓN.

2 Indique una contraseña. Escriba una contraseña de cuatro dígitos con MENU, ↑/↓, ENTER. ("ENTER, ENTER, ENTER, ENTER" se ajusta como la contraseña predefinida en fábrica. Pulse "ENTER" cuatro veces cuando utilice esta función por primera vez).

Escriba la contraseña. Es necesaria una contraseña para encender. Use : Cn#o#e##de

Aparecerá un cuadro de diálogo en el que se le pide que escriba una nueva contraseña. (Escriba una contraseña en este campo aunque desee seguir utilizando la contraseña actual) Escriba la contraseña en el cuadro de diálogo.

Escriba la nueva contraseña. No es posible enconder sin la contraseña. Use : CarLOS ENERIDA

3 Escriba de nuevo la contraseña para confirmarla.

Escriba de nuevo la nueva contraseña. No olvida esta contraseña. Uso: 1985年10月20日

La configuración ha terminado cuando aparece el mensaje siguiente.

AJUSTE INICIAL-INFORMACIÓN Idoma: Español Sistema color: Auto Apagace auto: Apagar bloqueo segurado: Entender información Bloqueo de segurado activado!

Si la pantalla del menú muestra el mensaje "Contraseña no válida!", inicie de nuevo el procedimiento desde el paso 1.

AJUSTE INICMLINFORMACION Informa: Español Sistema color: Auto Apagara auto: Apagar Blog. segurica: Apagar Información Contreras no valor!

4 Tras finalizar el proceso descrito anteriormente, apague el monitor y desenchufe el cable de alimentación para que la configuración sea válida. El bloqueo de seguridad se activará y, la próxima vez que encienda el monitor, aparecerá el cuadro de diálogo que le pedirá que escriba la contraseña.

Autenticación de seguridad

Cuando aparezca un cuadro de diálogo solicitándole la contraseña, escriba la contraseña establecida para el monitor.

Si escribe una contraseña incorrecta tres veces, ya no podrá utilizar el monitor. En este caso, pulse el interruptor ⏻POWER para apagarlo.

Para desactivar el bloqueo de seguridad

Pulse MENU y ajuste "Bloq. seguridad" en "Apagar" en el menú AJUSTE INICIAL/INFORMACIÓN.

Función de autodiagnóstico

La unidad cuenta con una función de autodiagnóstico. Esta función muestra el estado de la pantalla de acuerdo con el patrón que muestra el parpadeo del indicador POWER/STANDBY y que informa sobre el estado actual de la pantalla. Si parpadea el indicador POWER/STANDBY, compruebe el número de parpadeos y consulte a un proveedor Sony autorizado.

1 Compruebe el parpadeo del indicador POWER/STANDBY.

El indicador parpadea con una imagen visible en la pantalla, o bien a intervalos de tres segundos sin ninguna imagen en la pantalla.

Cuente el número de parpadeos si el indicador parpadea a intervalos de tres segundos. Por ejemplo, el indicador parpadea dos veces, seguido de una pausa de tres segundos, dos parpadeos más y una repetición de lo anterior. En este caso, se cuentan dos parpadeos.

2 Desenchufe la unidad. Comunique el número de parpadeos a un proveedor Sony autorizado.

Empleo de una pantalla específica con el Control remoto

Con el mando a distancia suministrado, puede emplear una pantalla específica sin afectar a las demás pantallas instaladas a la vez.

1 Pulse ID MODE ON en el Control remoto. Los números de índice de control aparecen con caracteres en negro en el menú inferior izquierdo de la pantalla. (a cada pantalla se le asigna un número de índice individual predefinido de 1 a 255.) Para obtener más información, consulte “Para cambiar el número de índice” en la página 41 (ES).

Número de índice Número índice 117 ...

2 Introduzca el número de índice de la pantalla que desee emplear utilizando los botones 0 - 9 del Control remoto. El número introducido aparece junto al número de índice de cada pantalla.

Número introducido Número indicar 117 117

Empleo de una pantalla específica con el Control remoto

3 Pulse ID MODE SET.

Los caracteres de la pantalla seleccionada se tornan de color verde mientras los demás se vuelven roja.

Sólo puede utilizar la pantalla especificada que venga indicada con caracteres en verde. La activación de la alimentación y del modo de espera también se aplica a las otras pantallas.

4 Cuando se hayan completado todos los ajustes, pulse el botón ID MODE OFF.

La pantalla vuelve al modo normal.

Para cambiar el número de índice

Puede cambiar el número de índice en caso necesario. Para cambiar el número, utilice los botones de la sección de botones de control de la unidad de visualización.

No puede cambiar el número de índice utilizando el mando a distancia.

1 Pulse MENU.

El menú principal aparece en el panel de visualización.

CONTROL IMAGEVSONIDO Mode Images Ajuste images Ajuste sounds Estándar Bisikolorar N: 01 Salt: None

2 Seleccione “AJUSTE PERSONALIZADO” y pulse ENTER. Aparece lo siguiente en pantalla.

AJUSTE PERSONALIZADO Aflora energ.: Safido altavor: Subtiluses: Pantilla: Mabiz color: Mono HD: Mono RGB: Mono sinc: Illuminación: Control remota: Estándar Apagar Apagar Apagar YPB/PR 100% DTV H/Como Alto

3 Seleccione "Control remote" con ↑/↓ y pulse ENTER. Aparece el menú del mando a distancia en pantalla.

AJUSTE PERSONALIZADO Control remote Número Index: 1 Mono Control Monitor = Remote

4 Seleccione el Número índice con ↑/↓ y pulse ENTER.

Vuelve a aparecer el menú Control remoto.

Especificaciones

Proceso de vídeo

Señal preajustada Consulte la página 23 (ES)

Índice de muestreo

13,5 MHz a 140 MHz

Sistema de paneles

Panel LCD a-Si TFT de matriz activa

Resolución de pantalla

1.366 puntos (horizontal) × 768 líneas (vertical)

FWD-42LX1/42LX1E:

Densidad de píxel 0,681 (horizontal) × 0,681

(vertical) mm

(^1 / 32×^1 / 32 pulgadas)

Tamaño de imagen

930 (horizontal) × 523 (vertical)

mm (36 ^5 / 8 × 20 ^5 / 8 pulgadas)

Tamaño de panel 42 pulgadas (diagonal: 1.068 mm)

FWD-32LX1/32LX1E:

Densidad de píxel 0,510 (horizontal) × 0,510

(vertical) mm

(^1/32×^1/32 pulgadas)

Tamaño de imagen

698 (horizontal) × 392 (vertical)

mm (27^1 / 2× 15^1 / 2 pulgadas)

Tamaño de panel 32 pulgadas (diagonal: 801 mm)

Entradas y salidas

INPUT1

DVI DVI (Compatible con la especificación DVI Rev. 1.0)

AUDIO Minitoma estéreo (×1) 500 mVrms, alta impedancia

INPUT2

RGB/COMPONENT D-sub de 15 pines (hembra) (×1) (consulte “Asignación de pines” en la página 43 (ES))

AUDIO Minitoma estéreo (×1) 500 mVrms, alta impedancia

CONTROL S IN/OUT

Minitoma (×2)

AUDIO OUT

Toma para pines ( ×2 ) 500 mVrms, alta impedancia

REMOTE (RS-232C)

Conector D-sub de 9 pines (×1)

Adaptador de entrada/salida de VIDEO/S VIDEO BKM-FW10 (únicamente para los modelos FWD-42LX1/32LX1)

VIDEO (NTSC, PAL, SECAM, NTSC4.43, PAL60, PAL-M, PAL-N)

VIDEO IN Tipo BNC (×1)

Vídeo compuesta, 1 Vp-p ±2 dB sincronización negativa, 75 ohm (terminación automática)

VIDEO OUT Tipo BNC (×1) Derivada

S VIDEO IN Tipo mini DIN de 4 pines (×1)

Y (luminancia): 1 Vp-p ±2 dB sincronización negativa, terminación de 75 ohm

C (crominancia): Señal subportadora de crominancia 0,286 Vp-p ±2 dB (NTSC), terminación de 75 ohm Señal subportadora de crominancia 0,3 Vp-p ±2 dB (PAL), terminación de 75 ohm

S VIDEO OUT Tipo mini DIN de 4 pines (×1) derivada

AUDIO IN Toma para pines ( ×2 ) 500 mVrms, alta impedancia

ALTAVOZ 7 W + 7 W (6 ohm), impedancia directa no equilibrada: 6-16 ohm

Adaptador de entrada de componente/RGB BKM-FW11 (sólo para el modelo FWD-42LX1)

COMPONENT/RGB IN

COMPONENT/RGB

BNC (×3)

HD/VD BNC (×2)

AUDIO Minitoma estéreo (×1) 500 mVrms, alta impedancia

General

Requisitos de alimentación 100 a 240 V ca, 50/60 Hz FWD-42LX1/42LX1E: 2,8 A a 1,1 A FWD-32LX1/32LX1E: 1,7 A a 0,8 A

Consumo de energía

Condiciones de funcionamiento

Temperatura: 0 °C a +35 °C

(32 °F a 95 °F)

Humedad: 20% a 90%

(sin condensación)

Condiciones de almacenamiento/transporte

Temperatura: -10^ a +40^

(14 °F a 104 °F)

Humedad: 20% a 90%

(sin condensación)

Accesorios suministrados

Cable de alimentación de ca (1)

Portaenchufe de ca (2)

Portacables (6)

Mando a distancia RM-980 (1)

Pilas de tamaño AAA (R03) (2)

Manual de instrucciones (1)

Accesorios opcionales

Soporte de pantalla SU-42FW/32FW

Altavoz SS-SP42FW/32FW

Adaptadores de opción para ampliación del sistema, serie BKM-FW

Normas de seguridad

UL1950, CSA n° 950 (c-UL), FCC

Clase B, IC Clase B, EN60 950

(NEMKO), CE, C-Tick

Diseño y especificaciones sujetos a cambios sin previo aviso.

Asignación de pines

Conector RGB/COMPONENT (D-sub de 15 pines)

Pin n° Señal
1 Vídeo roja o R	-Y o PR
2	Y o vídeo verde o Sincronización en ver
3 Vídeo azul o B	-Y o PB
4 Masa
5 Masa
6 Masa roja
7 Masa verde
8 Masa azul
9 Sin uso
10 Masa
11 Masa
12 SDA
13 Sincronización H o compuesta
14 Sincronización V
15 SCL

AVVERTENZA

sincronismo negativo, a 7

sincronismo negativo, cor
