用户手册 GRW 18V-120 Professional BOSCH

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。
不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险
当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险
如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

34|中文

手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。
如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。
不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

电动工具使用和注意事项

不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。
维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。
保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险情况。
保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

电池式工具使用和注意事项

仅使用生产者规定的充电器充电。将适用于某种电池包的充电器用到其他电池包时可能会发生着火危险。
仅使用配有专用电池包的电动工具。使用其他电池包可能会产生伤害和着火危险
当电池包不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防电池包一端与另一端连接。电池组端部短路可能会引起燃烧或着火。
在滥用条件下，液体可能会从电池组中溅出；应避免接触。如果意外碰到液体，用水冲洗。如果液体碰到了眼睛，还应寻求医疗帮助。从电池中溅出的液体可能会发生腐蚀或燃烧

不要使用损坏或改装过的电池包或工具。损坏或改装过的电池组可能呈现无法预测的结果，导致着火、爆炸或伤害。
不要将电池包暴露于火或者高温中。电池包暴露于火或高于 130^ 的高温中可能导致爆炸
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。

搅拌器安全警告

双手握持工具上的手柄。失控会导致人身伤害
当搅拌易燃材料时应确保充分的通风，避免产生危险气体。雾气在形成过程中可能会被吸入或被工具产生的火花点燃。
不要用于搅拌食物（食品）。工具及其附件不是为加工食物而设计的。
确保用于搅拌的容器放置在安全、稳固的位置。未适当固定的容器可能会意外移动。
应遵循搅拌材料的说明和警告。搅拌的材料可能是有害的。
搅拌时不要把手或其他任何物体伸入搅拌容器内。触碰搅拌头可能导致严重的人身伤害。
只有当搅拌头插在搅拌容器内时才能启动和关停工具。搅拌头在失控情况下可能弯曲或飞甩。
不得加工有爆炸危险的材料（例如易燃性溶剂）。电动工具产生的火花会点燃出现的气体。
遵守要搅拌材料的安全数据表（SDB）中的指示和警告提示。要搅拌的材料可能有损健康
- 不可以把电动工具放在支架中使用。本电动工具不适合固定式运行。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道
切勿改装并打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热
仅在制造商的产品中使用充电电池。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。

按照规定使用

该电动工具专门用于搅拌粉末状的建筑材料，如砂浆、灰浆、胶粘剂以及不含溶剂的颜料、油漆和类似物质。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) KickBack Control LED灯
(2) 充电电池的解锁按钮
(3) 充电电池 a)
(4) 转速预选调节轮
(5) 起停开关的开机锁
(6) 起停开关
(7)传动轴
(8) 13厘米延长件
(9) 用于调节辅助手柄的螺栓
(10) 手柄元件
(11) 辅助手柄 (绝缘握柄)
(12)开口扳手 22 × 24 毫米
(13)搅拌头 a)
(14) 手柄（绝缘握柄）
a) 该附件并不包含在基本的供货范围中。

技术参数

搅拌器		GRW 18V-120
物品代码		3601AC20..
额定电压	伏特=18
缓速起动		●
转速预选		●
恒定电子装置		●
KickBack Control		●
空载转速A)	转/分钟	0-600
工具夹头		M14
最大搅拌头直径	毫米	120
重量B)	公斤	2.9
充电时建议的环境温度	摄氏度	0至+35
工作时和存放时允许的环境温度C)	摄氏度	-20至+50
兼容的充电电池		GBA 18V... ProCORE18V...
推荐的确保全功率的充电电池		ProCORE18V... ≥5.5安培小时

搅拌器	GRW 18V-120
推荐的充电器	GAL 18...
	GAX 18...
	GAL 36...

A）在20-25摄氏度的条件下带充电电池ProCORE18V 8.0Ah测得
B)不含充电电池（充电电池重量请查看www.bosch-professional.com。）
C) 温度 < 0 摄氏度时功率受限

数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见www.bosch-professional.com/wac。

充电电池

Bosch也销售不带充电电池的充电式电动工具。您可以在包装上查看电动工具的供货范围内是否包含充电电池。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池

提示：鉴于国际运输规定，锂离子充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

安装充电电池

将充好电的充电电池推入电池座，直到嵌入。

取出充电电池

如需取下充电电池，则请按压解锁按钮，然后拔出充电电池。在此过程中请勿过度用力。

充电电池具备双重锁定功能，即使不小心触动了充电电池的解锁按钮，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。

充电电池电量指示灯

提示：并非每种充电电池型号均具备电量指示灯。充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。

按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。

如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。

充电电池型号GBA18V...

LED 电量
3个绿灯长亮	60-100%
2个绿灯长亮	30-60%
1个绿灯长亮	5-30%
1个绿灯闪烁	0-5%

充电电池型号ProCORE18V...

LED 电量

5个绿灯长亮 80 - 100%
4个绿灯长亮 60 - 80%
3个绿灯长亮 40 - 60%
2个绿灯长亮 20 - 40%
1个绿灯长亮 5 - 20%
1个绿灯闪烁 0 - 5%

如何正确地使用充电电池

保护充电电池，避免湿气和水分渗入。

充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。

不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。

充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。

请注意有关作废处理的规定。

安装

辅助手柄用途

操作电动工具时务必使用辅助手柄(11)。

首次使用前请将辅助手柄(11)拧入手柄元件(10)。螺栓防松装置位于螺纹上，该防松装置在约12小时的干燥时间后，可确保辅助手柄(11)在正常运行下不再松开。

辅助手柄的角度设置

可以沿两个方向任意翻转辅助手柄(11)，由此可在工作中采用安全且不易疲劳的姿势。

松开螺栓(9)，将辅助手柄(11)转动至所

需的工作位置，然后再次拧紧螺栓(9)。

延长件用途

通过13厘米延长件(8)可以加高设备的工作高度，以确保为身材高大的用户实现符合人体工程学的操作。

为此将延长件(8)转动至传动轴(7)，然后将其用开口扳手(12)拧紧。

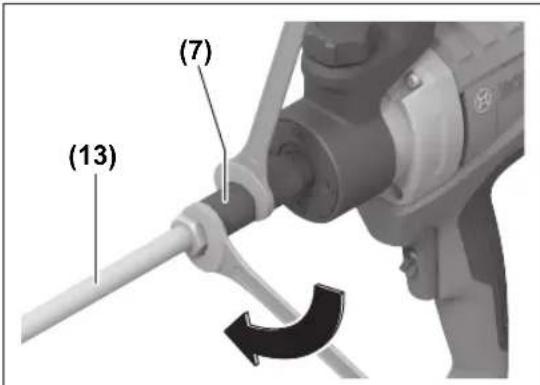

更换刀具

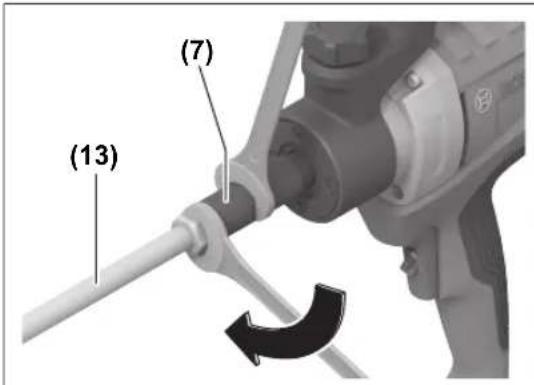

带M14外螺纹的搅拌头

将搅拌头(13)拧入传动轴(7)。同时将传动轴(7)用开口扳手（开口度22毫米）固定住，用第二个开口扳手（开口度22毫米或24毫米）拧紧搅拌头(13)以相反的顺序拆卸搅拌头。

操作

投入使用

矿物灰尘之类的灰尘有损于健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病

只有经过专业训练的人才能够加工含石棉的物料。

• 工作场地要保持空气流通。
• 最好佩戴P2滤网等级的呼吸防护面具。

请留心并遵守贵国和加工物料有关的法规。

接通/关闭

调试电动工具时，先用手指向上推开机锁(5)，然后按压起停开关(6)并按住。

如要关闭电动工具，请松开起停开关(6)。

调整转速

用起停开关设置转速

可以无级调节已接通电动工具的转速，视按压起停开关(6)的力道程度决定。

以较小的力按压起停开关(6)时，转速较低。逐渐在开关上加压，转速也会跟着提高。

用转速预选调节轮设置转速

所需转速还可以用调节轮(4)进行预选（也可在操作中进行）。

所要求的转速视搅拌物和工作条件而定。

缓速起动

按下起停开关(6)后，电子控制的缓速起动功能可缓慢提高转速。由此避免搅拌物飞溅

恒定电子装置

电动工具的电子配件可在设置的较大负荷范围内保持恒定的搅拌头转速。由此确保工作功率均匀。

快速关断功能 (KickBack Control)

快速关断功能（KickBack Control）让用户能更好地控制电动工具，这样与不带KickBack Control的电动工具相比，能更好地保护用户。在电动工具的转轴突然意外旋转时，自动关闭电动工

具。

电动工具上的KickBack Control LED灯(1)闪烁红色即表示激活了快速关断功能。

如要重新使用工具，松开电源开关，然后再次按压。

如果KickBack Control功能损坏，则无法接通电动工具。仅允许由具备资质的专业人员使用原装备件修理电动工具。

搅拌操作提示

避免搅拌物溅出。否则会使操作者滑倒并失去对电动工具的控制。
避免以低转速持续运行电动工具。否则电动工具的电机会过热。
将电动工具储存在安全的地方。确保不会翻倒否则可能会损坏电动工具。

选择搅拌头

根据搅拌物选择搅拌头。

对于低粘度的搅拌物（如乳胶漆、油漆、胶粘剂、灌浆料和水泥浆），使用带左螺旋的搅拌头。在带左螺旋的搅拌头中从上至下输送材料。将搅拌头向上推。这样低粘度搅拌物在混合时会极少溅出。

对于高粘度的搅拌物（如预拌石膏、混凝土、水泥、砂浆、灌浆料和环氧树脂），使用带右螺旋的搅拌头。在带右螺旋的搅拌头中从下至上输送材料。搅拌头伸入至混合物中。这样高粘度搅拌物得到最佳的混合。

操作时来回地移动电动工具。使用后清洁搅拌头

维修和服务

维护和清洁

对电动工具执行任何操作（比如保养、更换刀具等）前需将充电电池从电动工具中取出。意外操作起停开关可能会造成伤害。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特/德国

其他服务地址请见：

所推荐的锂离子充电电池必须符合危险物品法规使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页37）确认设置。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所

有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

保存所有警告和說明書以備查閱。

38|繁體中文

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險
不得將電動工具暴露在雨中或潮湿環境中。水進入電動工具將增加電擊危險
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遠留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集壓設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險

切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要滥用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發
保持切削刀具锋利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒
請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出现無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過 130^ 的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

检修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

攪拌機安全注意事項

以兩手握住對應的把手以握緊工具。失去控制可能會造成人員受傷
混合易燃材料時，請確保通風充足以避免空氣中累積有害物質。所產生的氣體可能被人體吸入或是因電動工具產生的火花點燃。
請勿用於混合食物。電動工具和其配件不適用於處理食物。
確保混合容器位於稳固的位置。未固定的容器可能會突然移動。
請遵循混合材料的指示和警告。混合的材料可能有害。
請勿將手伸人混合容器或是在混合時加入其他物體。接觸混合桶可能會造成人員嚴重受傷
工具只能在混合桶中啟動和關閉。混合桶可能會以無法控制的方式扭曲或旋轉。
請勿加工具有爆炸危險的材料（例如易燃的溶劑）。電動工具產生的火花會點燃過程中產生的氣體。
請遵照攪拌材料安全性資料文件（SDB）中的說明與警告指示。攪拌的材料可能有害健康。
- 不可以把電動工具安裝在立架上操作。本電動工具不得以不移動的方式進行加工。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道
切勿改裝拆開充電電池。可能造成短路
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可在製造商的產品中使用充電電池。如此才可提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。

依規定使用機器

電動工具適合用於拌合粉狀建材，例如水泥塗料、石膏、黏著劑，以及不含溶劑成份的油漆、表面塗料與其他類似東西。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) KickBack Control的LED
(2) 電池解鎖按鈕
(3) 充電電池 a)
(4) 輸速設定轉鈕
(5) 起停開關的作動安全鎖
(6) 起停開關
(7) 驅動主軸
(8) 延長件 13cm
(9) 用於調整輔助手柄的螺栓
(10) 手柄元件
(11) 輔助手柄（絕緣握柄）
(12)開口扳手 22× 24mm
(13) 搅拌漿a)
(14) 把手（絕緣握柄）

a）所述之配件並不包含在基本的供貨範圍中。

技術性數據

攪拌器	GRW 18V-120
產品機號	3601 AC2 0..
額定電壓	V=18
緩速起動	●
轉速設定	●
電子穩定控制系統	●
KickBack Control	●
無負載轉速(A)	次/分 0-600
工具夾頭	M14
攪拌桨最大直徑	mm 120
重量(B)	kg 2.9
充電狀態下的建議環境溫度	°C 0...+35
操作狀態下的容許環境溫度(C)以及存放狀態下	°C -20...+50
相容的充電電池	GBA 18V... ProCORE18V...
為確保最大效能而建議使用的充電電池	ProCORE18V... ≥ 5.5 Ah

40|繁體中文

攪拌器	GRW 18V-120
建議使用的充電器	GAL 18...
	GAX 18...
	GAL 36...

A)於 20 - 25^ 配備充電電池ProCORE18V8.0Ah時測得。
B)不含充電電池（您可在www.bosch-professional.com找到充電電池重量。）
C) 温度 < 0^ C 時，性能受限
數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。

充電電池

Bosch亦販售不含充電電池的充電式電動工具。可以從外包裝看出電動工具的供貨範圍是否包括電池。

為充電電池進行充電

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：由於國際運輸規定，出貨時鋰離子充電電池已部分充電。初次使用電動工具之前，請先將充電電池充飽電以確保充電電池蓄滿電力。

安装充電電池

将已充飽電的充電電池推至充電電池固定座內，直到卡緊。

取出充電電池

若要取出充電電池，請按解鎖钮，然後將充電電池抽出。不可以強行拉出充電電池。

本充電電池具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。

充電電池的電量指示器

提示：並非所有的充電電池類型都有電量指示器。充電電池的電量指示器透過綠色LED燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。

按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。

按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。

充電電池型號 GBA 18V...

LED容量

3顆綠燈持續亮起60-100%

2顆綠燈持續亮起30-60%

1顆綠燈持續亮起5-30%

LED容量

1顆綠燈呈閃爍狀態 0 - 5%

充電電池型號 ProCORE18V...

LED容量

5颗綠燈持續亮起 80 - 100%
4颗綠燈持續亮起60-80%
3颗綠燈持續亮起 40 - 60%
2颗綠燈持續亮起 20 - 40%
1颗綠燈持續亮起5-20%
1顆綠燈呈閃爍狀態0-5%

如何正確地使用充電電池

妥善保護充電電池，避免濕氣和水分滲入。

充電電池必須儲存在-20°C至50°C的環境中。夏天不可以把充電電池擋置在汽車中。

偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。

充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。

请您遵照廢棄物處理相關指示。

安装

辅助手柄的使用

操作電動工具時務必使用輔助手柄（11）。

首次使用前，將輔助手柄（11）旋入手柄元件（10）中。螺紋上有螺絲鎖定裝置，乾燥約12小時後，可確保輔助手柄（11）在正常操作期間不再鬆脫。

調整輔助手柄的角度

輔助手柄（11）可隨意以兩個方向翻轉，以便採取一個穩固而不容易感到疲勞的工作姿勢。

開螺栓（9），將輔助手柄（11）轉到所

需的工作位置，然後重新旋紧螺栓(9)。

使用延長件

使用 13cm 的延長件（8）可以增加裝置的工作高度，以便讓身高較高的使用者能夠以符合人體工學的方式工作。

為此，請將延長件（8）轉到到驅動主軸（7）上，然後用開口扳手（12）將其鎖緊。

更换工具

M14外螺纹攪拌漿

將攪拌漿(13)旋入驅動主軸(7)。為此，請用開口扳手（開口寬度 22mm ）固定驅動主軸(7)，並用第二把開口扳手（開口寬度 221mm 或 242mm ）鎖緊攪拌漿(13)。

依照相反順序拆卸攪拌漿。

操作

開始使用

像是礦物類的廢塵可能有損健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。

只有經過專業訓練的人才允許加工含石棉的物料。

• 工作場所要保持空氣流通。

• 建議佩戴P2過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

啟動/開閉

若要讓電動工具開始運轉，請用手指將作動安全鎖(5)向上推，接著再按住起停開關(6)不要放開。放開起停開關(6)，即可讓電動工具停止運轉。

調整轉速

使用起停開關調整轉速

您可為已啟動的電動工具無段調控轉速，轉速是由按壓起停開關（6）的深度而定。

輕按起停開關(6)時，轉速較低。逐漸在開關上加壓，轉速也會跟著提高。

使用轉速設定轉鈕調整轉速

也可透過轉鈕（4）預選所需的轉速（即使是在工具運作期間）。

所需轉速取決於攪拌混合物種類和工作條件。

缓速起動

當按下起停開關（6）時，電子控制的緩速起動功能會緩慢增加速度。這可以防止攪拌混合物飛溅

電子穩定控制系統

電動工具的電子裝置可讓攪拌漿的轉度在設定範圍內的大負載範圍內保持不變。此可確保穩定的工作性能。

快關功能 (KickBack Control)

與未配備KickBack Control的電動工具相較之下，快關功能（KickBack Control）可讓您更容易掌控電動工具，因此操作人員的安全性也就隨之獲得更多保障。電動工具的轉軸只要一有

非預期性的突發旋轉動作，將立即停機。

電動工具上的KickBack Control LED（1）閃爍紅燈即代表快關功能啟用。

此時若想繼續操作，則須先將起停開開放開後再重新按壓。

當KickBack Control功能故障時，不得再開啟電動工具。本電動工具僅可交由合格的專業技師以原廠替换零件進行維修。

攪拌作業注意事項

避免攪拌混合物四處嘆潰。否則您可能因滑倒，而無法再控制電動工具。
請避免本電動工具長時間低速運轉。否則電動工具的馬達可能會過熱。
請將本電動工具存放在安全的地方。請注意，該工具不可傾倒。否則可能造成電動工具損壞。

攪拌漿的選用

攪拌漿的選用取決於攪拌混合物種類。

低黏度的攪拌混合物（例如乳膠漆、表面塗料、黏著劑、灌漿料、水泥漿），請使用左螺旋攪拌漿。左螺旋攪拌漿內的攪拌料會由上往下帶。攪拌漿被往上推。本電動工具加工低黏度攪拌混合物時少有噴濾情形。

高黏度的攪拌混合物（例如飾面石膏、混凝土、水泥、樓板鋪面、填縫泥、環氧樹酯），請使用右螺旋攪拌漿。右螺旋攪拌漿內的攪拌料會由下往上帶。攪拌漿應深入混合料中才能正確發揮功能。本電動工具加工高黏度攪拌混合物時，可達到充份混合效果。

作業時，請將電動工具上下來回移動。使用後請清洗攪拌漿。

維修和服務

維修和清潔

在電動工具上進行任何作業之前（例如維修，更換工具等等），請將機器中的電池取出。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解

42In

圖和備用零件相關資料：www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

台湾進口商

台湾羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傅真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

以下更多客戶服務處地址：

建議使用的鋰離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委託運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

充電電池/拋棄式電池：

離子：

請注意「搬運」段落中的指示（參見「搬運」，頁42）。

[ln]

nnaaannnnnaaannnnn

ww

A nla

g oaiwll 《aJySJI 0eJI》 albaa

aagagai ayjgJd jy d Jd

（aUgJdAswUJLSabWg）aUgJdAswU

（g）pajogjalljll

a1

a 1

Jai Jia jao jao

Joll lIbig (j) jso, goll.

.1gJgJgJgJgJgJgJgJgJgJgJgJgJgJg

SduLg clls

a jg g u l jsl021 jaojaojao

UwJUdAaIbIyIgawlllglIgW

JbJg Jg aJgS

.0jJg 0jcJU

4joo 1bui g a

( xt^2 + x) ( 1 - x) = ( x) ^2 + xt^2

10

1ol,09. aegy kll gaoaogbgbgbd bsai

c0jbuii 1

jIqJl

1

auiuJoo

J 1

20 aIgJU JgJU JgJU 2 .JlgA

（）afojglss

1.

a

aogolawu

.

Lsic aJySJI Uoall Jba slj

Jus lo sic duuysll ola wall jbs s1j 4xlo uujeul.

4gJlbo21jc ailj

山L1p

g

J 1

Aai j 1

g aJU U LJSU j.aaJIJI Jx

aJgSJI Uo sall jbs Jo aSuiuJI

UjjlllaaJlu

61

aJUyuaai Jw g. 1J .gJxJg

y 1 y

J 130

（a）jjwjLgSjLsJdss （a）jjwjLgSjL

(2)
(3） jaoa cwl jSao. g 9 (sJ1
(4)
(5)wgo/（gj）（j）
(6)golayfugp 1 Ld aJ Lj.
(7)jggo jgsaiS gdlwI lmJy Jsiigloa
(8)13cm aabg
(9)sas diw sigw bglao oLo (SDB) gai
10)dws jai

olj jS bglao

（silo）jaoil jbs

ajjg jJ g9go

4L uu u L c

ajgawu

jbi. jiu jgu

Lg

40sijw jgaao

(11) (12) (13) (14)

gi 1

GRW 18V-120		üjʌm
3601 AC20..		üjʌm
18	V=	üjʌm
·		üjʌm
·		üjʌm
·		üjʌm
·		KickBack Control (üjʌm)
0-600	min-1	(4)JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JlJI JtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJtJt
M14		üjʌm
120	mm	üjʌm
2,9	kg	(8)Jg
0...+35	°C	üjʌm
-20...+50	°C	üjʌm
GBA 18V... ...ProCORE18V		üjʌm
ProCORE18V... ≥ 5,5 Ah		üjʌm
GAL 18... GAX 18... ...GAL 36		üjʌm

U20-25°C C sJos os oJs oJsA ProCORE18V 8.0Ah JJw

jJJJwUa (sui jg) JJUu Uu (B .www.bosch-professional.com Cw <0oC 5uS uu

bawu wsiy gaiy igaiy jgao ay aay cwl kao yjao cuwuyjuy juyiuy juyuy uoyu www.bosch-professional.com/wac

Uu 1

yIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIg

j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

jda jj jj j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j jj

Jg g Ugs

Ig jgiJgWsd
CjpcjUuUuU.
CwUJoo UJGws
caljLugggs

laolJgI gI slqag 1g 1g

oljwjlolaiwljIgo

g jiaaiw slgo jj g qg jj 1 j j g y s g j g w g j i 2i o 2o 20

olkiwJjIgI

Jsw wwl yolkws jaj gglw sJgS Jow .wI yglaw dss

(1)KickBack Control

ProCORE18V...LjEgj

jJw山BgS

SjUgDyI SjJwGyI LjBosch
Sjgl Gs Dsiu Jd. AwgJgJlU
JJUJ Ugioo JJJW Lg SjUyI dS uJL
JLJUg gLo

LED

Joo juol 5% 100-80

Joo jw eJ 4%80-60

3% 60-40sJy Jjw sLg

2% 40-20

saa jw gj 1% 20-5, uu u, jauuuiu uu (uul)

jj 5-0jw aJg g jai j
