感谢您购买了Blackstar HT-5R MK III / HT-20R MK III 音箱。这款音箱像我们所有的产品一样，是我们世界级设计团队经过无数个小时研开的结果。Blackstar团队总部位于北安普顿（英国），他们是经验丰富的音乐人，开发的唯一目的是为吉他手提供：一个能表达自我的最终产品。

Blackstar所有产品都经过繁多的实验和试用测试，以确保可靠性、质量和最重要的音色等方面做到一丝不苟。

此使用手册适用于以下型号产品：

• HT-5R MK III
• HT-5RH MK III
• HT-20R MK III
• HT-20RH MK III
• HT-5R MK III
• HT-5RH MK III
• HT-20R MK III
• HT-20RH MK III

HT MkII 灵活的双通道设计，还有特别的专利 ISF 技术(无限塑造功能)，虽然它背后的控制设置很复杂，但是它使用起来很简单直观。请认真阅读此用户手册，以确保你释放出 Blackstar 新产品的巨大潜力。

如果您希望了解Blackstar相关产品系列的更多信息，请访问我们的网站www.blackstaramps.com。

谢谢

黑星团队

功能

HT-5R MK III/ HT-20R MK III 是一款非常多才多艺的音箱，适用于各种弹奏风格和场合，将 HT Venue MK III 系列的出色音色和创新功能融入其中。

清音通道有两种声音：一种基于经典的美式电路，另一种基于经典的英式音色。Voice开关重新配置了前置放大器的语音、EQ和真空管理益结构。这会产生一个清晰、明亮与紧致但稳健(solid)低频响应的美式语音；还有一个是高度灵敏、钟声般(chime)、低频较松软的英式语音，当大力推的时候，它的中频会有一定的过载。Voice音色也可以用脚钉开关完成切换。

这些音箱在过载通道时也有两个音色，它们共用一个EQ部分。这两种是跨度非常广的过载音色。

正如清音通道的每个音色，它们俩音色也可以通过脚钉开关切换。

过载(Overdrive)通道音色的特点是增益高，但避免了其他设计中经常出现高频“嘶嘶(Fizz)”的声音。这是特殊前级和后级调音技术的结果，这也有利于乐手在降低吉他旋钮音量时，也能让过载音色漂亮地变成清音音色。即使在最极端的设置下，过载仍然保持自然的声音。

专利ISF（无限塑造功能）是Blackstar公司的独家技术，代表了灵活调节音色的重要一步。ISF技术能将音色随意调到3个音色中的任一种，一端是美式响应、另一端是英式的响应(原始音色设置在中间)。最重要的是，在两端之间还存在无数个音色，而这在其他品牌上是没有的。

通过USB连接到我们专有的Architect软件，可以为每个通道单独调整混响的衰减时间。

前面板上有一个电源开关，用于切换全功率和10%功率。这意味着在任何音量下，都能享受到它漂亮饱满的后级电子管音色，因为它一直让电子管负载满满地工作，才会有这个独特的声音。

可用USB接口把喇叭模拟输出信号发送到电脑，以进行录音。

它还可以连接到前面提到的Architect软件，用于深度编辑不仅是混响，还包括通过USB、平衡DI和立体声耳机/线路输出广泛控制CabRig参数的功率放大器/扬声器/音箱/麦克风/房间仿真，用于练习、录音和现场使用。

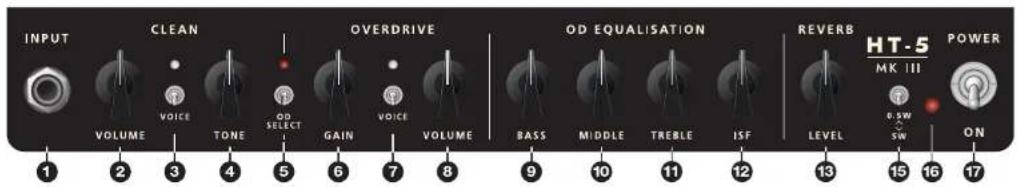

前面板

1. Input 输入

输入如果没有连接到输入，功放会自动设置为待机模式。

Clean Channel 清音通道

1. Clean Volume 清音音量

此旋钮控制清音通道的音量。顺时针旋转可增大音量。在最大的时候，前级会开始出现过载，特别是在英式音色时(ISF 旋钮处于右半边)。

1. Clean Voice Switch 清音音色按钮

此开关可以在两种清音音色之间进行选择。随着开关的弹起，“美式”设置非常干净明亮，但也有一个坚实而紧凑的低沉效果。选择此音色时，音色指示LED不亮。当开关按下时，“英式”设置具有更松散的低音响应和更温暖的中音，并且对吉他的输出水平和演奏者的动态非常敏感。选择此音色时，白色音色指示LED会点亮。EQ音色和电子管增益结构将在每个声音之间完全地重新配置。

1. Tone 音色

这是一个双重控制，可以同时有效地调整清音通道的高频和低频。完全逆时针(CCW)设置时，音色会变暗并且富含低频。顺时针旋转控制器(CW)时，音色将逐渐使变亮并低音变细。

OD (Overdrive) Channel 过载(OD:Overdrive) 通道

当红色LED亮起时，选择了过载通道。当红色LED熄灭时，选择了清音通道。

1. OD Gain 过载(OD)增益

OD过载旋钮调节的是：该通道的过载度或失真量。较低设置(旋钮逆时针旋转)时，会产生一个大力弹就破音(break-up)的清音；较高设置时(旋钮顺时针旋转)，音色会变成过载音色。过载度越来越大，就会变成Crunch音色，直到调到最大时，就会产生完全失真的领麦音色。

1. OD Voice Switch 过载(OD)音色选择开关

当白色LED亮起时，过载声音具有更现代的语音，包括强调中音的过载前增强，以及由于降低功放阻尼而产生的更松散、更具攻击性的声音。

1. OD Volume 过载音量

此旋钮控制过载通道的总音量。顺时针旋转可以调大音量。

1. Bass 低频

低频控制可调节音色中的低频。这款音箱具有先进的音色调整电路，完全逆时针时，音色紧实刺耳；到完全顺时针方向时，音色温暖重击(thumping)。

1. Middle 中频

中频控制可调节音色中的中频量。中频对于设定音色的“身体(body)”尤其重要。将中频设置到其最小位置（完全逆时针），声音将是激进和 scooped(中频少，低高频多)，这是一种适合激进节奏的音色。随着中频增加（顺时针旋转），“身体”的数量增加，它更适合长延音的主音吉他音色。

1. Treble 高频

高频控制可以精确调节音色中的高频。在低设置（逆时针）下，声音会变得温暖

而且音色较暗。随着高频旋钮增大（顺时针），声音将变得更亮。在最大设置下，声音将变得激进和刺耳(cutting)。

12.ISF(Infinite Shape Feature) ISF(无限塑造功能)

获得专利的ISF控制器是与低频、中频和高频控制器配合使用的。它允许您选择

您喜欢的音色。逆时针调到尽头时，它是一个偏美式的音色：低频很紧实，中频攻击性较强。而顺时针调到尽头时，它是一个偏英式的音色：更加”呜呜”(woody)地，攻击性也没有那么强的音色。

跟墨守成规的"contour(轮廓)"控制和参数均衡器系统不同，低中高频控制保留了相互作用，就像是传统吉他stack音箱音色一样。这会形成非常熟悉，音乐性的响应。

Master 主音量

1. Reverb 混响

Reverb 旋钮控制的是混响效果的整体电平。完全逆时针时，就没有混响；慢慢顺时针调大时，就会增加混响的量。

音量这个控制器控制您音箱的整体音量。顺时针旋转增加音量。

1. Power Switch 功率切换开关

此开关用于切换全功率和10%功率。这意味着可以在任何音量下享受到漂亮的饱满后级电子管音色，因此HT MKII非常适合录音，小型演出和家庭练习。与后级放大的电压一起工作，这种功率降低方法不会像其他系统功率降低时牺牲音色。

1. Power Indicator Light 电源指示灯

当音箱打开时，LED将亮起。

1. Power 电源开关

此开关用于启动/关闭音箱。

注意: 这些音箱是没有待命(standby)开关的。电子管会照常热起来，并且如果输入或喇叭输出接口任一个不使用时，音箱会自动切换到(standby)待命模式。

后背板

1. Mains Fuse 主电源保险丝

在后面板上标明有主电源保险丝的指定值。切勿使用其他值的保险丝或试图绕过保险丝。

1. Mains Input 主输入

在此处连接提供的可拆卸电源线。只能将电线连接到与后面板上规定的电压、功率和频率要求兼容的电源插座。如有疑问，请咨询合格的技术人员。

1. H.T. Fuse H.T. 保险丝

BLACK ★

在后面板标明有H.T.保险丝的指定值。切勿使用其他值的保险丝或试图绕过保险丝。

4. Speaker Outputs 喇叭输出

警告: 标记有 '1x16 Ohm(欧姆)' 的接口，绝不能跟标记有 '1x8 Ohm 或 2x16 Ohm' 的输出接口一起使用。若箱头跟箱体的阻抗不匹配，会损坏到箱头

如果未连接到任何扬声器输出，功放会自动设置为待机模式。与大多数其他真空管音箱不同，这样做是安全的。

1. CabRlg Output - Mono Balanced XLR socket CabRlg输出 - 单声道平衡XLR插孔

该输出通过标准XLR电缆提供与录音设备、舞台盒或混音台的平衡、低阻抗连接。

1. CabRlg Output - Stereo Line Out / Phones socket CabRlg输出 - 立体声线路输出 / 耳机插孔

此输出是模拟吉他音箱的音色特性，并提供电子管自然的过载音色，以连接到录音设备或调音台。记得要使用优质得屏蔽线。此接口还适合连接到耳机，用于静音练琴。

注意：即使在待机模式下，XLR和立体声仿真输出仍然保持活动状态。这允许在音箱未连接到扬声器时进行无声录音或练习。

此开关用于设定喇叭仿真输出接口(Speaker Emulated Output)模仿的是4X12封闭式背板箱体，还是1X12开背板箱体。该设置也会同时影响到平衡 XLR 跟立体声输出的信号。

8. Line In 线路输入

将您的移动设备或音频设备的输出连接到这里。调整播放器的音量以与您的吉他匹配，以便您可以进行伴奏演奏。

注意：此接口是立体声的，会保留到仿真输出立体声接口(6)。但所有其他输出

会把接收到的立体声信号混到一起，并输出一个单声道信号

9. Effects Loop Level 效果器回路电平

效果器回路电平开关用于设定效果器回路的电平是+4dBV还是-10dBu。若是+4dBV，那么就适合专业设备的电平；而-10dBu适用于吉他电平的效果器，例如单块效果器。

10. Effects Loop Return 效果器回路返回接口

把外部效果器的输出连接到此接口(单声道)。

11. Effects Loop Send 效果器回路发送接口

把外部效果器的输入连接到此接口(单声道)。

12. Footswitch 脚踏开关

用于连接到一个双通道的脚踏开关。该脚踏开关可以选择清音或过载通道，同时也能切换每个通道内的两个音色。

注意: 使用脚踏开关的时候, 会禁用前面板与音色的切换开关。因此, 无论如何设置音箱, 都可以通过脚踏开关完全控制。

外部开关：通过TRS接口连接外部开关设备，以控制音箱的主要功能，都可以完成。

以下的外部状态会如下表，切换通道跟音色：

(TIP[尖顶] RING[环] CHANNEL(通道) VOICE(音色)

Closed(闭合) Closed(闭合) Clean(清音) Voice(音色) 1

Closed(闭合 Open(开启) Clean(清音) Voice(音色) 2

Open(开启) Closed(闭合) Overdrive(过载) Voice(音色)

Open(开启) Open(开启) Overdrive(过载) Voice(音色) 2

13. USB

这个USB-C插口用于通过合适的线缆（不提供）连接到计算机。输出将是一个立体声的、经过完全处理的吉他信号，包括扬声器音箱模拟和立体声混响。

WINDOWS - 在Windows上使用，需要安装Blackstar Amplification USB音频驱动程序。请通过扫描以下QR码下载驱动程序：

或访问：

MAC - 无需安装音频驱动程序。将您的音箱直接连接到Mac，即可作为即插即用的音频接口使用。有关低延 USB录音的指南，请访问：www.blackstaramps.com/usbrecording

14. Kensington Lock 金士顿锁

也称为Kensington(金士顿)安全插槽或K-Slot，这是一个特殊尺寸的孔，用于连接兼容的Kensington锁，以将音箱固定到固定点处。有关更多信息，请访问www.kensington.com

技术参数

HT-5R MK III

功率(RMS): 5 瓦特

电子管: 1×12BH7, 1×ECC83

重量(kg): 14.4

尺寸(mm): 443 × 405 × 252

脚钉开关: 兼容FS-16和FS-22

喇叭：12”定制设计款喇叭

HT-5RH MK III

功率(RMS): 5 瓦特

电子管: 1×12BH7, 1×ECC83

重量(kg):8.5

尺寸(mm): 398 × 213 × 222

脚钉开关: 兼容FS-16和FS-22

HT-20R MK III

功率(RMS): 20 瓦特

电子管: 2 × EL84, 2 × ECC83

重量(kg):16.23

尺寸(mm): 503 × 456 × 271

脚钉开关: 兼容FS-16和FS-22

喇叭：12”定制设计款喇叭

HT-20RH MK III

功率(RMS): 20 瓦特

电子管: 2×EL84, 2×ECC83

重量(kg): 9.57

尺寸(mm): 468 × 245 × 222

脚钉开关: 兼容FS-16和FS-22

HT-5R MK III Front Panel

INPUT VOLUME 1 2 3 4 5 6 7 8 OVERDRIVE VOICE TONE OD SELECT GAIN VOLUME 9 10 11 12 BASS MIDDLE TREBLE ISF LEVEL 0.5W SW POWER HT-5 MK III ON
