感谢您购买了Blackstar HT-1R MkII音箱。这款音箱像我们所有的产品一样，是我们世界级设计团队经过无数个小时研开的结果。Blackstar团队总部位于北安普顿（英国），他们是经验丰富的音乐人，开发的唯一目的是为吉他手提供：一个能表达自我的最终产品。

Blackstar所有产品都经过繁多的实验和试用测试，以确保可靠性、质量和最重要的音色等方面做到一丝不苟。

此使用手册适用于以下型号产品：

HT MkII 灵活的双通道设计，还有特别的专利 ISF技术(无限塑造功能)，虽然它背后的控制设置很复杂，但是它使用起来很简单直观。请认真阅读此用户手册，以确保你释放出 Blackstar 新产品的巨大潜力。

如果您希望了解Blackstar相关产品系列的更多信息，请访问我们的网站www.blackstaramps.com。

谢谢

黑星团队

功能

HT-5R MkII 跟 HT-20R MkII 是高度通用的音箱，能适应各种演奏的风格跟场合，它们融入了屡获大奖的 HT Venue MkII 系列的超棒音色跟创新功能。

清音(Clean)通道有两种音色，一种是基于美式经典音色，另一种是基于英式的经典音色。音色(Voice)按钮能重新配置前级的音色、(EQ)均衡还有电子管增益结构，甚至后级阻尼比(damping)的情况。这会产生一个清晰、明亮与紧致(但稳健(solid)低频响应的美式清音；还有一个是高度灵敏、钟声般(chime)、低频较松软的英式清音，当大力推的时候，它的中频会有一定的过载。Voice 音色也可以用脚钉开关完成切换。

这些音箱在过载通道时也有两个音色，它们共用一个EQ部分。这两种是跨度非常广的过载音色。

正如清音通道的每个音色，它们俩音色也可以通过脚钉开关切换。

过载(Overdrive)通道音色的特点是增益高，但避免了其他设计中经常出现高频“嘶嘶(Fizz)”的声音。这是特殊前级和后级调音技术的结果，这也有利于乐手在降低吉他旋钮音量时，也能让过载音色漂亮地变成清音音色。即使在最极端的设置下，过载仍然保持自然的声音。

专利ISF（无限塑造功能）是Blackstar公司的独家技术，代表了灵活调节音色的重要一步。ISF技术能将音色随意调到3个音色中的任一种，一端是美式响应、另一端是英式的响应(原始音色设置在中间)。最重要的是，在两端之间还存在无数个音色，而这在其他品牌上是没有的。

该音箱具有数字自然混响，它可通过前面板上的混响(Reverb)旋钮进行调节。

前面板上有一个电源开关，用于切换全功率和10%功率。这意味着在任何音量下，都能享受到它漂亮饱满的后级电子管音色，因为它一直让电子管负载满满地工作，才会有这个独特的声音。

可用USB接口把喇叭模拟输出信号发送到电脑，以进行录音。

后背板还有两个输出，分别是立体声接口和平衡XLR接口，还可以将喇叭仿真信号连接到外部设备，以进行练习、录音或现场使用。

前面板

1. Input 输入

在此接入你吉他的信号。记得要用屏蔽良好的吉他信号线。

Clean Channel 清音通道

1. Clean Volume 清音音量

此旋钮控制清音通道的音量。顺时针旋转可增大音量。在最大的时候，前级会开始出现过载，特别是在英式音色时(ISF 旋钮处于右半边)。

1. Clean Voice Switch 清音音色按钮

Voice 按钮可在当前清音通道内切换两个音色。当此开关处于弹起位置时，这时将产生美式清音 -- 清晰明亮，但稳健紧致低频的音色，选择这个音色的时候。Voice 的 LED 灯会熄灭；

而当此开关处于按下位置时，会产生一个英式清音——低频较松软，中频更温暖，并且能很敏感地还原对吉他演奏的动态，选择这个音色的时候，Voice 的 LED 灯会亮起。这两种音色的 EQ 跟电子管增益结构会完全重新配置。

1. Tone 音色

这是一个双重控制，可以同时有效地调整清音通道的高频和低频。完全逆时针(CCW)设置时，音色会变暗并且富含低频。顺时针旋转控制器(CW)时，音色将逐渐使变亮并低音变细。

OD (Overdrive) Channel 过载(OD:Overdrive) 通道

按下此按钮以选择不同的过载通道。当 LED 黄灯亮起时，OD 通道就选好了。当 LED 黄灯熄灭时，此时选的是清音通道。

1. OD Gain 过载(OD)增益

OD过载旋钮调节的是：该通道的过载度或失真量。较低设置(旋钮逆时针旋转)时，会产生一个大力弹就破音(break-up)的清音；较高设置时(旋钮顺时针旋转)，音色会变成过载音色。过载度越来越大，就会变成Crunch音色，直到调到最大时，就会产生完全失真的领奏音色。

1. OD Voice Switch 过载(OD)音色选择开关

这是一个瞬时开关，可在过载通道内的两个音色之间进行切换。当LED小红灯熄灭时，该通道具有“经典(classlc)”但“热棒(hot-rodded)”的过载，具有中等后级放大阻尼(damping)参数。随着LED小红灯点亮，过载声音具有更“现代(modern)”的声音，它由预先过载推起来，形成强烈增强的中频，以及由于降低后级阻尼(damping)而产生的更宽松，更具侵略性的声音。

1. OD Volume 过载音量

此旋钮控制过载通道的总音量。顺时针旋转可以调大音量。

1. Bass 低频

低频控制可调节音色中的低频。这款音箱具有先进的音色调整电路，完全逆时针时，音色紧实刺耳；到完全顺时针方向时，音色温暖重击(thumping)。

1. Middle 中频

中频控制可调节音色中的中频量。中频对于设定音色的“身体(body)”尤其重要。将中频设置到其最小位置（完全逆时针），声音将是激进和 scooped(中频少，低高频多)，这是一种适合激进节奏的音色。随着中频增加（顺时针旋转），“身体”的数量增加，它更适合长延音的主音吉他音色。

1. Treble 高频

高频控制可以精确调节音色中的高频。在低设置（逆时针）下，声音会变得温暖而且音色较暗。随着高频旋钮增大（顺时针），声音将变得更亮。在最大设置下，声音将变得激进和刺耳(cutting)。

12.ISF(Infinite Shape Feature) ISF(无限塑造功能)

获得专利的ISF控制器是与低频、中频和高频控制器配合使用的。它允许您选择您喜欢的音色。逆时针调到尽头时，它是一个偏美式的音色：低频很紧实，中频攻击性较强。而顺时针调到尽头时，它是一个偏英式的音色：更加“呜呜”(woody)地，攻击性也没有那么强的音色。

跟墨守成规的"contour(轮廓)"控制和参数均衡器系统不同，低中高频控制保留了相互作用，就像是传统吉他stack音箱音色一样。这会形成非常熟悉，音乐性的响应。

Master 主音量

1. Reverb 混响

Reverb 旋钮控制的是混响效果的整体电平。完全逆时针时，就没有混响；慢慢顺时针调大时，就会增加混响的量。

它控制的是音箱的整体音量。顺时针调大时，会增大音量。

1. Power Switch 功率切换开关

此开关用于切换全功率和10%功率。这意味着可以在任何音量下享受到漂亮的饱满后级电子管音色，因此HT MkII非常适合录音，小型演出和家庭练习。与后级放大的电压一起工作，这种功率降低方法不会像其他系统功率降低时牺牲音色。

1. Power Indicator Light 电源指示灯

当音箱开关启动时，电源指示灯就会亮起。

1. Power 电源开关

此开关用于启动/关闭音箱。

注意: 这些音箱是没有待命(standby)开关的。电子管会照常热起来，并且如果输入或喇叭输出接口任一个不使用时，音箱会自动切换到(standby)待命模式。

后背板

1. Mains Fuse 主电源保险丝

在后面板上标明有主电源保险丝的指定值。切勿使用其他值的保险丝或试图绕过保险丝。

1. Malns Input 主输入

在此处连接提供的可拆卸电源线。只能将电线连接到与后面板上规定的电压、功率和频率要求兼容的电源插座。如有疑问，请咨询合格的技术人员。

1. H.T. Fuse H.T. 保险丝

在后面板标明有H.T.保险丝的指定值。切勿使用其他值的保险丝或试图绕过保险丝。

1. Speaker Outputs 喇叭输出

警告: 标记有 '1x16 Ohm(欧姆)' 的接口，绝不能跟标记有 '1x8 Ohm 或 2x16 Ohm' 的输出接口一起使用。若箱头跟箱体的阻抗不匹配，会损坏到箱头

此输出是模拟吉他音箱的音色特性，并提供电子管自然的过载音色，以连接到录音设备或调音台。连接平衡XLR接口时记得要使用优质屏蔽线，以得到无噪音的高质量信号。

1. Emulated Output Stereo Jack Socket 仿真输出立体声接口

此输出是模拟吉他音箱的音色特性，并提供电子管自然的过载音色，以连接到录音设备或调音台。记得要使用优质得屏蔽线。此接口还适合连接到耳机，用于静音练琴。

此开关用于设定喇叭仿真输出接口(Speaker Emulated Output)模仿的是4X12封闭式背板箱体，还是1X12开背板箱体。该设置也会同时影响到平衡 XLR 跟立体声输出的信号。

1. MP3 / Line In MP3/线路输入

这是一个立体声迷你输入接口。此接口用于连接到音频播放设备的输出接口。连接播放器之后，调节好播放器的音量，以平衡音量，再跟着伴奏演奏。

注意：此接口是立体声的，会保留到仿真输出立体声接口(6)。但所有其他输出会把接收到的立体声信号混到一起，并输出一个单声道信号

1. Effects Loop Level 效果器回路电平

效果器回路电平开关用于设定效果器回路的电平是+4dBV还是-10dBu。若是+4dBV，那么就适合专业设备的电平；而-10dBu适用于吉他电平的效果器，例如单块效果器。

1. Effects Loop Return 效果器回路返回接口

把外部效果器的输出连接到此接口(单声道)。

1. Effects Loop Send 效果器回路发送接口

把外部效果器的输入连接到此接口(单声道)。

12. Footswitch 脚踏开关

用于连接到一个双通道的脚踏开关。该脚踏开关可以选择清音或过载通道，同时也能切换每个通道内的两个音色。

注意: 使用脚踏开关的时候, 会禁用前面板与音色的切换开关。因此, 无论如何设置音箱, 都可以通过脚踏开关完全控制。

外部开关：通过TRS接口连接外部开关设备，以控制音箱的主要功能，都可以完成。

以下的外部状态会如下表，切换通道跟音色：

(TIP(尖顶) RING(环) CHANNEL(通道) VOICE(音色)

Closed(闭合) Closed(闭合) Clean(清音) Voice(音色) 1

Closed(闭合 Open(开启) Clean(清音) Voice(音色) 2

Open(开启) Closed(闭合) Overdrive(过载) Voice(音色)

Open(开启) Open(开启) Overdrive(过载) Voice(音色) 2

13. Emulated Output USB Socket 仿真输出 USB 接口

此B型USB接口用于：通过合适的USB线（不赠送）把本机连接到电脑。输出的是立体声、带有喇叭箱体仿真和立体声混响完全处理的吉他信号。

将音箱连接到PC、Mac或其他录音设备，标准音频驱动即可适用，不需要特定的驱动程序。

有关设定低延迟的 USB 录音指导，请访问：

注意：记得要把音箱连接到主USB接口，它经常位于电脑前面板上。此音箱会被录音软件检测并认为足音频录音设备。

14. Kensington Lock 金士顿锁

也称为Kensington(金士顿)安全插槽或K-Slot，这是一个特殊尺寸的孔，用于连接兼容的Kensington锁，以将音箱固定到固定点处。有关更多信息，请访问www.kensington.com

技术参数

HT-5R MkII

功率(RMS): 5 瓦特

电子管: 1 x 12BH7, 1 x ECC83

重量 (kg): TBC

尺寸(mm): 443 × 405 × 252

脚钉开关：FS-16（赠品）

喇叭: 12" 定制设计款喇叭

HT-5RH MkII

功率(RMS): 5 瓦特

电子管: 1 x 12BH7, 1 x ECO83

重量 (kg): TBC

尺寸(mm): 398 × 213 × 222

脚钉开关: FS-16 (赠品)

HT-20R MkII

功率(RMS): 20 瓦特

电子管: 2 × EL84, 2 × ECC83

重量 (kg): TBC

尺寸(mm): 503 × 455 × 271

脚钉开关: FS-16 (赠品)

喇叭：12”定制设计款喇叭

HT-20RH MkII

功率(RMS): 20 瓦特

电子管: 2 × ELB4, 2 × ECC83

重量(kg): TBC

尺寸(mm): 468 × 245 × 222

脚钉开关：FS-16（赠品）

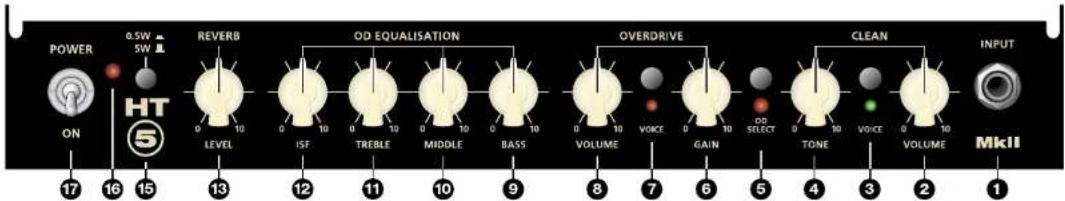

HT-5R MkII Front Panel

INPUT MkII 1 2 3 4 5 6 7 8 9 10 11 12 13 15 16 17 VOLUME Veer TONE OD SELECT GAIN VOLCE VOLUME BASS MIDDLE TREBLE ISF LEVEL 0.5W SW HT POWER

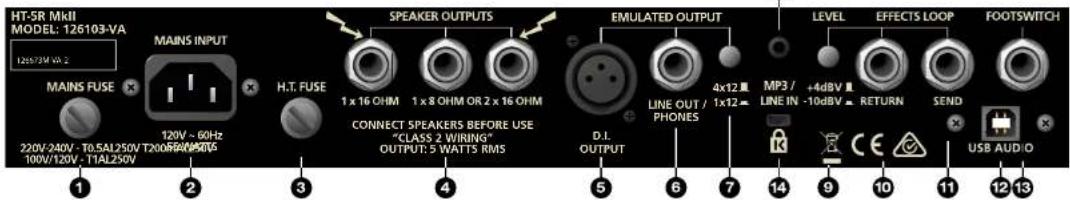

HT-5R MkII Rear Panel
