用户手册 JJN 50 BLACKSTAR

外形寸法 (mm): 495 x 241 x 228

フットスイッチ: FS-19 が付属

警告！

重要安全信息

仔细阅读以下信息。保存所有指以供将来参考。

遵循产品上的所有警示和指标志

危险！高部作电压。

请勿打开修设外壳。备设部没有用户可维的部件，所有维均应由合格的维人员执行。内

只用干布清洁。

若将功放器从寒冷的环境中移动到温暖的位置，功放器部可能会发生冷凝。打开仪器前，建议将仪器置于接近室温的环境中。

未经授权改本备设是被 Blackstar 公司明确禁止的

请勿在备设外壳上乘入任何物品到通风口。请勿讲此备设暴露在雨中，液体或潮湿的环境下。

请勿将此产品放置于不平稳的手推车、架子或桌子上。产品可能会掉落，会对产品或人造成严重的损害。

请勿覆盖或阻塞通风口或开口。

请勿将此产品放置于任何热能源头附近，例如暖房装置，暖气的通风调节设置，火炉，或者是其他发热的仪器（包括扩音器）

只能用与你区域供应的中源电压相配的附带的电源线。

需小心用电源线并在电源线有损坏时替换。

请勿断开电源线的接地插头。

若长时间不用此备设应拔去电源线插头。

打开备设前，应按制造商建议的手册上的说明连接扬声器。

按照标准替换被损坏的保险丝。

永不关闭防护电源的接地线。

高音量的喇叭声会造成永久性听力损伤，应避免在扬声器放很大音量的情况下在附近。当持处于高音量的情况下应佩戴听力保护。

若按照使用说明书操作仪器时还不能正常运转，请将其退回给合格的维人员。

仅适用于非热带气候条件下安全使用

最高工作环境温度35℃

请确电源线连接到一个接地的插座。

电源输：100\~240V\~ 50/60Hz

仅适用于海拔2000m及以下地区安全使用

美国的职业安全与健康管理局已明确地规定了一下可暴露噪音的分贝：

Duration Per Day In Hours Sound Level dSA, Slow Response

8 90

6 92

4 95

3 97

2 100

175 102

1 105

16 110

14 or less 115

根据职业安全与卫生条例，任何超过以上容许限度的曝光噪音都可能会导致一定程度的听力丧失。

扩音设备的操作者应在佩戴防噪耳塞保护装置为了避免暴露在上述所永久性的听力损伤。为了确保远离潜在的危险暴露在高声压级，我们建议所有要暴露在生产高声压级的设备如此放大器系统，就应在此设备运转时佩戴防噪耳塞。

感谢您购买此Blockstar JJN 50放大器。像我们的所有产品一样，该放大器是我们世界一流的设计团队经过无数小时艰苦研发的结果。Blackstar团队总部位于英国北安普敦，本身都是经验丰富的音乐家，开发过程的唯一目的是为吉他手提供产品，这些产品是自我表达的最终工具。

所有Blackstar产品都经过广泛的实验室和路演测试，以确保它们在可靠性、质量以及最重要的在音色方面真正做到不妥协。

本手册涵盖以下型号：

- JJN 50 一体音箱

JIN 50音箱是与Jared合作设计的，旨在捕捉到所有使得复古真空管音箱备受追捧的颗粒感、咆哮和刺激，并且是从Jared与我们合作的首款签名音箱JIN 20的声音设计演变而来。

尽管乍一看它们看上去很简单，但它们实际上包含高级功能和尖端技术，可为吉他手提供可在许多不同的演奏场景中使用的工具。从舞台到录音室，家庭练习/录音和无声的“合奏”使用。始终是真正的电子管放大器。它们是模拟音频电路和数字信号处理所能提供的最好的灵感组合。

尽管您可能会尝试直接插入吉他进行演奏（欢迎这样来使用），但是请在某些时候仔细阅读本手册，以确保从Blackstar新产品和所有可用功能中获得最大的收益。（老实说，只需要20分钟！）

JIN 50采用了与St. James相同的设计创新，使其重量非常轻盈。

，使其重量轻得令人难以置信。这是开发ST时的目标之一。

如果您喜欢听到的声音并想了解有关Blackstor系列产品的更多信息，请访问我们的网站www.blackstoramps.com。

感谢！

特征

JIN 50是一款高度通用的放大器，适用于各种演奏风格和使用场景。

通道1：

该通道的电子管增益结构和声音由60年代中期的经典美国放大器启发而来。它非常干净和明亮，但具有稳定的低音和可控的中音。同样，在

该通道上，将对电子管功率级设置为紧密且相对干净，并且在整个频率范围内呈线性。

这是“效果器踏板平台”最受欢迎的选择之一，因为它为应用效果提供了坚实的基础。

通道Ⅱ：

该通道具有“经典”电子管前置放大器拓扑，该拓扑基于广受欢迎的60年代早期英国“A类”放大器。这是一种中低增益的前置放大器，可以在清音，温暖或轻微过载的情况下使用。同样，这对于“效果器踏板平台”以及快速响应的crunch音色都是非常受欢迎的选择。选择此通道后，阀门功率级将设置为“开环”。从而获得放松的低频共振和生动活泼的高频。

可通过踏板切换的音色设置以10dB的纯净增益将电子管前置放大器推得更硬，从而使其从“Chimey”变为“Creamy”音色，甚至更高。

JIN 50还具有3种“功率”开关，可让用户选择如何运行其电子管输出级。

在后面板上，除了预期的效果回路和脚踏开关插口外，我们还包括独立的立体声耳机，平衡的XLR和USB输出。

这些产生出色声音的关键是两个非常重要的补充。首先是包含一个内部电感负载，该负载专门设计用于以与吉他扬声器相同的方式为电子管输出级加载。另一个是我们最新开发的Cab Rig DSP技术，可为用户提供最先进的箱体，扬声器和房间模拟。这在概述中不能全面地介绍，详情请查阅Cab Rig文档！

前面板

通道1

1. 输入

在这里插入吉他。请使用带屏蔽的高质量吉他导线。

没有信号输入时，放大器将自动切换到安全，低功耗，静音模式。

2. 通道音量旋钮

这将控制通道的音量。顺时针旋转将增加音量。在过大的音量设置下，前置放大器将开始略微过载。它具有自然的，可变的“明亮”响应设计。在较低的音量设置下，音色“更明亮”，但通过的频率相对较高。随着音量的增加，由于所有其他频率的增加，音色的亮度将逐渐不明显。

3. 通道II切换拨杆

该拨杆在两个前置放大器通道之间进行选择，以及调节电子管功率放大器的响应。当LED熄灭时，将其设置为通道I，这是更清音的信号，“美国60年代中期”前置放大器和功率放大器的线性响应紧密。切换到通道II将打开LED并激活通道II。

“JIN 50”型号上的通道采用了60年代早期的英式电子管前置放大器增益结构，并将功率放大器设置为宽松且共振。

连接脚踏开关后，此开关将被旁路，但LED仍将指示通道状态。

4.通道Ⅱ增益旋钮

这将控制通道Ⅱ的增益以及过载或失真的量。较低的增益设置将处于清音并对演奏者的动态和吉他音量设置做出良好响应，较高的增益设置将使电子管获得更多大的推动，从而逐渐过渡到过载和失真音色。

5. BLUES POWER

打开BLUES POWER的情况下

在“JIN 50”型号上，此输入在输入级以干净的10dB升压进行切换，尽管基本音调仍可识别，但它使电子管前级放大器过载。在这些型号上，功率级在两种音色设置中均保持“开环”，音色松散且富有共鸣。

连接脚踏开关后，此开关将被旁路，但LED仍将指示音色状态。

通道Ⅱ音量旋钮

此控件可调节通道II的总音量。顺时针旋转增大音量。这对于调整两个通道之间的音量平衡很有用。

6.通道Ⅱ音量旋钮

此控件可调节通道Ⅱ的总音量。顺时针旋转增大音量。这对于调整两个通道之间的音量平衡很有用。

7.低频旋钮

这将调整音色中的低频量。较多的低频将使音色丰满，温暖且富有共鸣。较少的低频将使音色更薄，同时可使音色不那么浑浊。这是一个双“电位器”，每个部分在每个通道上分别工作且具有不同的作用。详见下文。

8.中频旋钮

这将调整音色的中频量。中频对于设置音色的“体积”感特别重要。与低频旋钮一样，这是一个双“电位器”，每个部分在每个通道上分别工作且有所不同。详见下文。

9. 高频旋钮

这将调整音色中的高频量。较少的高频设置下，声音将变得温暖而暗淡。随着高频的增加，声音会变得更亮，最终达到激进和尖锐的状态。同样，这是一个双“电位计”，每个部分在每个通道上分别工作且具有不同的作用。详见下文。

每个通道和每个型号的EQ“音色堆栈”的差异：

在Blackstar，我们一直在努力获取特定音色的最佳版本，并花费数小时甚至数天来分析电子和声音的电路。我们认为，尽管拥有一套均衡器控件，但所有通道都采用“一刀切”的方法还是不够的。因此，我们对低音、中音和高音控制中的每个旋钮都使用了双重电位器，并使其余的均衡器组件在电路上保持独立。这意味着我们无需在任何一个的控制频率和电平范围上进行折衷。相反，我们已针对每种通道类型调整了EQ的不同，并使用了最适合特定通道的方法。

通道使用与60年代中期美国纯净音调相同的EQ“音色堆栈”。明亮的高音，恰到好处的中音和浓厚的低音。

通道Ⅱ使用具有高度互动的低音和高音排列，适合其产生“chimey”的清脆音调和粗糙颗粒音色。

对于中音控件，我们已将其配置为活动的中频剪切和增强。在中间/中央位置时，根本不改变音色，但是向上或向下调音是一种非常有用的方式来调整中音范围，而不会影响经典低音和高音电路的预期操作。

10. 混响旋钮

混响控件设置混响效果的整体水平。最小控制不会有混响。顺时针旋转将增加混响量。

11. 功率切换拨杆

这种三段式拨杆允许用户在三种非常不同的功率输出设置之间进行切换：

50W - 这是全功率设置，将提供最大的动态余量空间。这很适合用于现场演出。

SAG - 包括电源“下陷”，这是一种动态压缩形式，在响亮的瞬态（启动）中最明显。整体的动态余量将低于50W设置，“感觉”将更柔和，更“复古”。需要有亲身体验才能理解。

2W - 这是低功率设置，按照建议将输出功率降低到最大2瓦。在练习，录音和较小的演出时，或者在需要更多过载的功率放大器音色时，可能会使用此功能。

12.主音量旋钮

转动主音量旋钮将改变以下所有输出参数以控制放大器的整体音量：

■ 扬声器输出（还取决于功率开关设置（Ⅱ）。

D.I. XLR输出

■ 线路输出/耳机插孔

USB音频输出

设置为最小值时无信号输出，顺时针拧到底是最大输出。（你知道的，对吧？）

13. 待机切换拨杆

待机切换拨杆可在两种不同模式之间进行选择：

位置“0”将断开主扬声器输出，因此任何连接的扬声器都不会发出声音。但是，它还会将电子管功率放大器信号的输出重新路由到内部电感负载。它旨在用于来自任何CobRig扬声器模拟输出的静默录音。吉他信号仍将通过输入从整个放大器到功率放大器，再经过内部电感负载和CobRig。因此，该音调保持不变。由于扬声器输出本身在此模式下已断开连接，因此无需连接外部扬声器负载即可使用本机，而不必担心损坏。

在特定的设置下,喇叭可能会有微弱的信号声,如果需要完全消除信号声,清晰开后面板的喇叭线(更多信息请参见后面板第4部分。)

位置“1”将连接扬声器输出，从而正常驱动扬声器，并断开内部感性负载。发送到CobRig DSP的信号将来自同一点，只是现在它将由外部扬声器而不是内部感性负载加载。

所有CobRig输出都可以在需要或首选的任何位置使用。

14.电源开关

这个拨动开关用于打开和关闭整个放大器。

位置“0”完全关闭，与断开电源线相同。

位置“I”处于打开状态。实际功能将取决于其他设置，包括STBY和小型功率拨动开关，以及与输入和扬声器输出连接的设备。

开启后，前面的“BLACKSTAR”徽标将亮起，并告知乐队和听众您在选择此产品时的品位无可挑剔。

后面板

1. 主保险丝

电源主保险丝的规格在后面板上指定。切勿使用错误规格的保险丝或尝试绕过它。

2. 电源输入插孔

随附的可拆卸电源线在此处连接。

与真空管放大器不同的是，JJN 50采用了通用输入电源设计。

这意味着电源输入范围的额定值为100Vac至240Vac，并且能够在50Hz和60Hz下工作。（我们实际上对它们进行了超出这些额定限制的测试。）

BLACK ★

因此，这些产品可以在世界任何地方使用而无需进行任何调整。它们不仅可以在任何地方使用，都可以正常工作，而且无论本地电源的变化或波动如何，它们的音色和输出功率也将完全一致。加上尺寸和重量的好处，这使它们成为出国旅行的音乐家的理想之选。

3. H.T. 保险丝

H.T.保险丝的规格在后面板上指定。切勿使用错误规格的保险丝或尝试绕过它。

4.扬声器输出

标有“1×16 OHM”的输出用于连接单个16欧姆扩展扬声器箱体或内部扬声器。
标有“1×8 OHM或2×16 OHM”的输出用于连接单个8欧姆扩展箱体或两个16欧姆箱体。

1×16 欧姆'输出 1×8 欧姆 或 2×16 欧姆'输出

警告：标记为“1×16 OHM”的输出不得与标记为“1×8 OHM或2×16 OHM”的任何输出同时使用。未能正确匹配放大器和扬声器的阻抗可能会损坏放大器。

注意：与许多其他电子管放大器不同，它们具有灵敏的感应和开关功能，这意味着它们无需连接到扬声器负载即可使用。

如果扬声器导线在放大器端断开，它将自动将其切换到安全的低功耗模式。

使用STBY 0模式时，输出会自动切换到内部电感负载，这意味着无论如何扬声器连接都将断开。

因此，例如，如果您想使用箱头进行录音，并从XLR，立体声插孔或USB输出，则可以将其设置连接至录音设备而不需要连接扬声器负载。

重要说明：保护感测位于本机的扬声器输出插孔。因此，请勿仅在扬声器端断开连接。在音箱的控制上断开它们的连接！

5. CabRig扬声器模拟输出-单声道平衡XLR D.I. 输出插座

此输出用于使用行业标准的3针XLR电缆连接到录音设备，舞台箱或调音台。这为录音或现场使用提供了低噪声，低阻抗，高质量的连接。

该信号将是实际的扬声器输出信号（包括功率管和输出变压器），然后通过CobRig技术传递信号，以施加“房间中的麦克风扬声器”的真实感觉和响应。实际声音取决于CobRig开关设置以及CobRig软件中更深入的设置。

关于这方面的更多信息，请参阅单独的CabRig文档。

由于它是从后置放大器中获得的，因此主控制器将影响从此插座发送的信号电平。

BLACK ★

6. CabRig扬声器模拟输出-立体声插孔输出/耳机插座

这个1/4英寸TRS插孔提供立体声连接，可连接到录音设备或调音台。始终使用优质的TRS（立体声）型导线或TRS至2×TS（单声道）（请参见下图）。

它还可以连接到耳机，因此可以将STBY开关设置为“0”以进行静音练习。

同样，该信号将通过CabRig技术从实际的扬声器输出中提取，从而提供高质量的真实“麦克风”箱体响应。实际声音取决于CabRig开关设置以及CabRig软件应用程序中更深入的设置。

关于这方面的更多信息，请参阅单独的CabRig文档。

来自该输出的信号电平也将由MASTER控件控制。

使用耳机时，请注意长时间的大声响可能会导致短期，长期和永久性听力损害。我们花了很长的时间才能使我们的放大器听起来很棒，所以我们希望您的听觉寿命长，以便能够欣赏它们。

这允许用户在三个当前存储的CabRig设置之间切换。

在CobRig软件中可以控制和设置几乎无限的其他选项和排列。

关于这方面的更多信息，请参阅单独的CabRig文档。

8. 效果器回路返回插孔

在此连接外部效果器的（单声道）输出。

9. 效果器回路发送插孔

在此连接外部效果器的（单声道）输入。

10. 效果器回路电平拨杆

电平拨杆将效果循环设置为+4dBu或-10dBV，这使用户可以将其与专业音频设备（+4dBu）或吉他效果器（如单块效果器）一起使用（-10dBV）。如果不确定，请以-10dBV开始。

11. 脚踏开关插孔

可以在此处连接随附的双通道脚踏开关。脚踏开关将启用通道I和通道II之间的选择，以及通道II的两个音色设置之间的选择。

注意：使用此插孔将禁用前面板的通道和音色开关。因此，无论如何设置放大器，都可以通过脚踏开关进行完全控制。使用附带的脚踏开关时，放大器上的通道和Voice LED将始终显示当前设置。在脚踏开关上，如果为CH II选择了BLUSE

POWER，然后，即使选择了CHI，此LED仍将保持点亮，以让用户在转到通道Ⅱ也知道通道Ⅱ的设置。这样可以防止在切换通道时出现任何增益或音量差异的意外情况。

外部开关：此TRS插孔也可以使用其他型号的外部开关设备用于控制通道和音色的切换。

以下外部条件将按以下方式切换通道和BLUES POWER:

关闭	关闭	通道	-
关闭	打开	通道	-
打开	关闭	通道I	关闭声音
打开	打开	通道II	打开声音

12. USB音频插座

此B型USB插座用于通过合适的导线（未提供）连接到计算机。

这将用于USB数字音频的输出以及连接CabRig软件。同样，数字音频信号将通过CabRig技术从实际的扬声器输出中获取，从而提供高质量的真实麦克风箱体响应。实际声音取决于CabRig开关设置以及CabRig软件中的设置。

关于这方面的更多信息，请参阅单独的CabRig文档。

对于USB音频，使用标准音频驱动程序将放大器连接到PC，Mac或其他适用的录制设备。不需要特定的驱动程序。

有关低延迟USB录音的指南，请访问：www.blackstaramps.com/usbrecording

注意：始终通过计算机上的主USB端口连接放大器；通常在计算机背面或笔记本电脑侧面。放大器将在录音软件中显示为音频接设备。

技术指标

JJN 50一体音箱

额定功率：50瓦

电子管：2×ECC83，2×EL34

重量（千克）:7.7

尺寸（毫米）:495（宽）×241（高）×228（深）

脚踏开关: 包括FS-19

扬声器：百变龙 G12Z-70 Zephyr & G12T-75

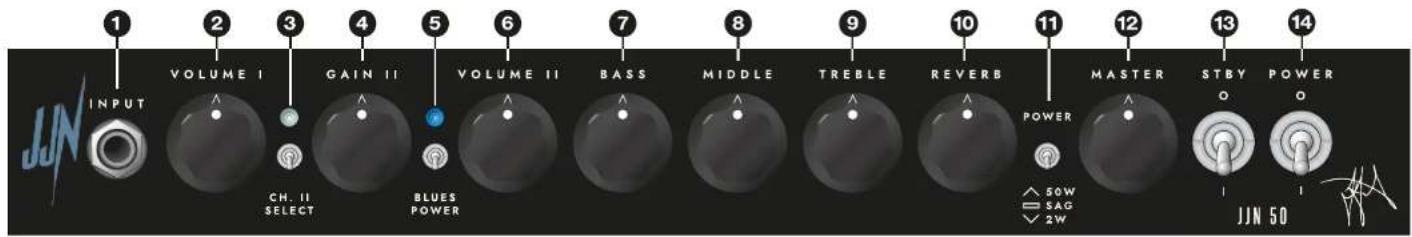

JJN 50H Front Panel

1 INPUT VOLUME I CH. II SELECT GAIN II BlUES POWER 50W SAG 2W VOLUME II BASS MIDDLE TREBLE REVERB POWER MASTER STBY POWER 12 13 14 JJN 50

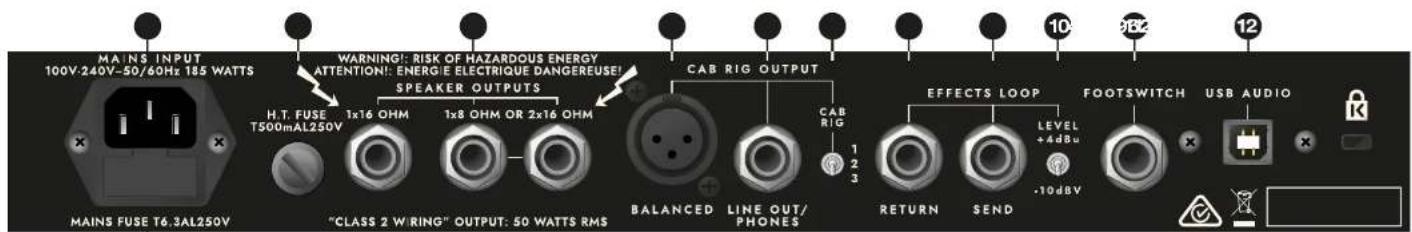

JJN 50H Rear Panel
