为避免引发意外的火灾或遭受雷击的危险，请勿将本机置于雨点所及或者潮湿的地方。

为避免触电，请勿打开机壳。只可让有资格的专业人员进行维修事项。

关于搬运

搬运本机时请抓住显示器本身，切勿抓住扬声器。否则，扬声器可能会脱落，而本机也可能随之落下。这会导致受伤。

插座应安装于本装置附近且易于插拔之处。

警告

如果更换的电池型号不正确有爆炸危险。请按照当地法规废弃用过的电池。

商标信息

WOW、SRS 及 ● 标志是 SRS Labs, Inc. 的注册商标。本产品已获 SRS Labs, Inc. 授权使用 WOW 技术。

此产品经 BBE 公司授权制造

根据 USP5510752 及 5736897 条例而获得 BBE

Sound 公司的特许

BBE 及 BBE 标志乃 BBE Sound 公司之注册商标

目录

介绍

使用前须知 4

关于安装的建议 6

部件和控制器的位置和功能

前面板 7

侧面板 8

选购的适配器 10

后面板 11

遥控器 12

按键说明 12

遥控器上的特殊键 14

使用 Wide Mode 14

使用 PAP 设定 15

使用 ID MODE 键 16

使用 ECO Mode 功能 16

连接

连接扬声器 17

连接交流电源线 17

电缆布置 18

使用设定

菜单概述 19

Picture 设定 21

Sound 设定 23

Screen 设定 24

Setup 设定 28

其它信息

故障排除 31

输入信号参照表 32

规格 33

索引 35

介绍

使用前须知

安全方面

• 指示工作电压、功耗等的铭牌位于本机背面。
• 万一有异物或液体进入机内，请拔下本机的电源插头，并经维修人员检查之后方可继续使用。
• 如果数日以上不使用本机，请从墙上电源输出插座拔下本机的电源插头。
• 拔取电源线时，请拿住插头拔出，切勿拉扯电源线。
• 将本机落地安装时，务必使用选购的显示器支架。

安装方面

• 保证良好的空气流通以防内部积热。请勿将本机放在地毯、毛毯等上面或窗帘、帏幔旁边，否则通风孔会受阻。
• 请勿将本机安装在靠近散热器或排气管等热源之处，以及受阳光直射、多尘、有机械振动或冲击之处。
• 显示器电源打开期间，内部会集聚一定量的热量。这会导致灼伤。在显示器电源打开时或刚进入待机模式时，应避免触摸显示器的顶部或背面。

在液晶显示屏上

• 您能看到屏幕上出现红色、兰色、绿色的亮点或者暗点。这并不表示故障。虽然液晶显示屏是用极高精度的工艺技术制造而成，它仍会产生少量暗的或亮的像素点。
• 如果让液晶显示屏长时间面朝太阳，将会损坏屏面。当您在户外或窗口旁安装设备时要考虑到这一点。
• 请勿推压、擦伤屏面或在上面放置重物。否则会造成屏幕显示不正常或液晶显示屏故障。
• 当在较冷的环境中使用该装置，屏幕可能变暗或者出现残留影像。这并非表示故障。温度上升以后屏幕显示会恢复正常。
• 如果持续显示一个静止图像，则可能发生重影。此症状可通过改变图像或让整个屏幕显示白色来逐渐解决。另外，如果长期显示同一个静止图像，则重影现象可能无法解决。
• 在使用时，屏面表面或机壳会升温变热，这并不表示故障。

显示器的清洁方法

屏面表面

• 在清洁显示器之前务必拔掉电源线。
• 液晶显示屏的表面经过特殊的表面涂层处理，要避免接触液晶屏面。清洁时，请使用干燥的软布擦除污斑。
• 决不能使用外用酒精、苯或稀释剂进行清洁。这些溶剂会损伤屏面上的表面涂层。
• 当使用经过化学处理的布进行清洁时，要遵循使用说明。
• 若在设备上喷雾挥发性的溶剂 （例如某种杀虫剂），或者使设备长时间接触橡胶或塑料制品，会导致涂层的脱落或设备损坏。

机壳

• 用一块干燥的软布轻轻地擦掉污点。要擦除肮脏的污迹，需要将布在中性洗涤液中稍微浸湿后擦拭，然后再用一块干燥软布将该处擦净。
• 决不要用外用酒精、苯或稀释剂进行清洁。这些溶剂会损伤机壳的表面涂层或者消褪机壳上的标记。

关于显示屏的使用和清洁

当使用或清洁电视机时应特别当心显示屏特殊的表面涂层。清洁时，请用干净的软布擦拭，避免直接接触显示屏。

重新包装方面

请保存原装的纸箱和包装填料，它们是您搬运本机的理想包装箱。将本机搬运到其他地方时，请按照纸箱上的图示重新包装。

如果有关于本机的任何问题，请与授权的 Sony 经销商联系。

制造商：索尼公司

日本东京都港区港南1-7-1

产地：中国

cs

电源连接警告
请使用适合当地电源的电源线。

	美国、加拿大	欧共体		英国、爱尔兰、澳大利亚、新西兰	日本
插头类型 VM0233 COX-	07 636 —			a)	VM1296
阴性端子 VM0089 COX-	02 VM0310B VM03	03B VM1313
电线类型 SVT H05VV-F	CEE (13) 53rd	(0.C) HVCTF
额定电流和电压 10A/1	25V 10A/250V 10	A/250V 10A/125V
安全合格标准 UL/CSA	VDE VDE DENAN-HO

a）注：请使用适合所在国用的电源插头。

关于安装的建议

在显示器周围留出充足的空间

• 为防止因密闭显示器导致内部积热，必须确保在显示器周围至少留出下图所示的最小空间以保证正常的通风。
  ·环境温度必须在 0^ C 至 35^ C 之间。
• 使用支架时，必须使用适用的显示器支架 SU-42FW/32FW （未附带）。
• 关于五金件的安装，例如托架、螺钉或螺栓，此处无法指定产品。实际安装取决于当地授权经销商。安装方面请咨询 Sony 维修人员。
• 显示器电源打开期间，内部会集聚一定量的热量。这会导致灼伤。在显示器电源打开时或刚进入待机模式时，应避免触摸显示器的顶部或背面。

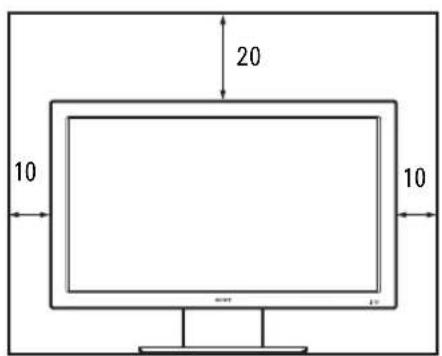

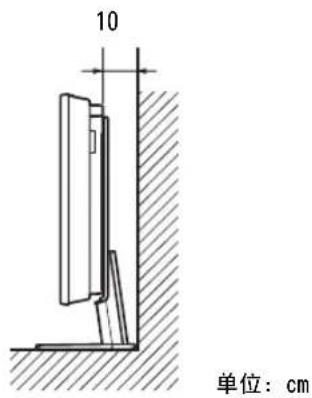

使用显示器支架

前视图

20 10 10

侧视图

10 单位：cm

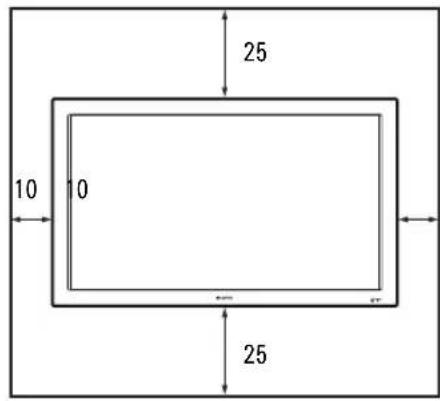

水平安装显示器

前视图

25 10 10 25

侧视图

单位：cm

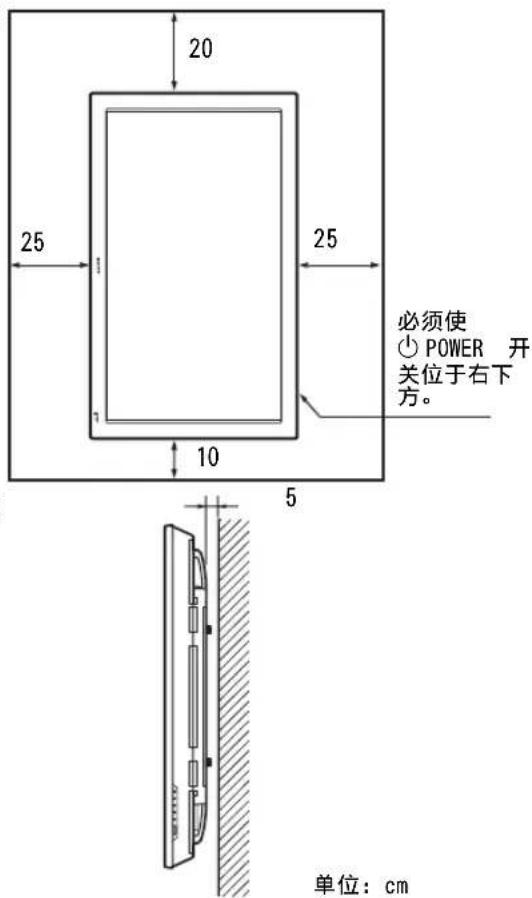

垂直安装显示器
前视图

20 25 1 25 10 5 必须使 ○ POWER 开 关位于右下 方。 单位：cm

侧视图

垂直安装显示器时，无法使用扬声器 SS-SP40FW/32FW （未附带）。

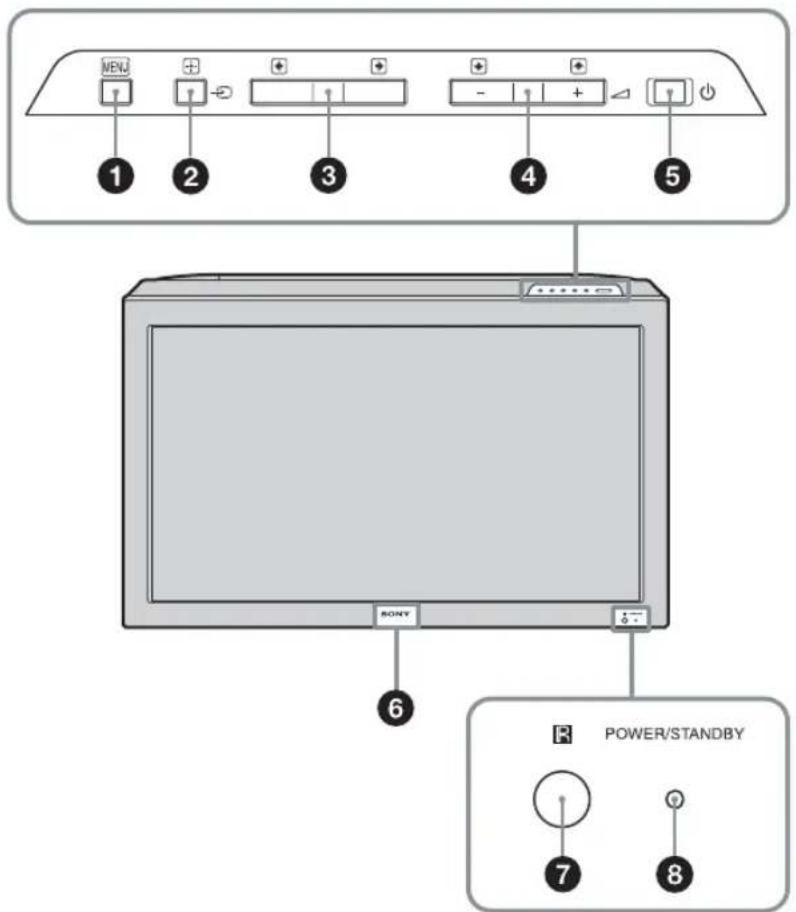

前面板

MENU 1 2 3 4 5 SONY POWER/STANDBY 7 8

①MENU (第 19 页)

②/ (INPUT)

• 在菜单画面中，此键起 “Set” 键的作用。
• 不在菜单画面中时，此键可切换输入信号。

从 HD15/HDMI 1/HDMI 2/OPTION 1/OPTION 2 连接器中选择一个输入信号。

当 OPTION 1/OPTION 2 插槽中未安装选购适配器时，OPTION 1/OPTION 2 将被跳过。

③/←→

• 在菜单画面中，这些键起“左 / 右”键的作用。
• 在 “PAP” 模式中，当显示菜单画面之外的其它画面时，这些键可改变活动画面或改变图像尺寸。

4/↑/↓

• 增大（+）或减小（-）音量。
• 在菜单画面中，这些键起 “上 / 下” 键的作用（↑/↓）。

5

打开或关闭（待机）显示器。

注

为了保护面板，打开或关闭显示器（待机）需经过一段时间。当需要在关闭显示器后马上再打开显示器时，请等待5秒钟左右，然后再打开显示器。

⑥Sony 标志

Sony 标志点亮。

您可在菜单画面中切换 “On” / “Off”。

请参阅第 29 页上的 “Advanced Setup”。

⑦遥控传感器

⑧ POWER/STANDBY 指示灯

• 当显示器打开时点亮为绿色。
• 处于待机模式时点亮为红色。
• 若当前输入非视频或 S Video（S 视频），则在显示器进入节电模式时点亮为橘红色。

注

当 “Multi Display” 设定中的 “LED” 选项设定为 “Off” 并且 “Position” 选项未设定到右下方，则即使显示器已打开，该指示灯也不会点亮为绿色，除非在没有信号或不支持该信号的情况下。

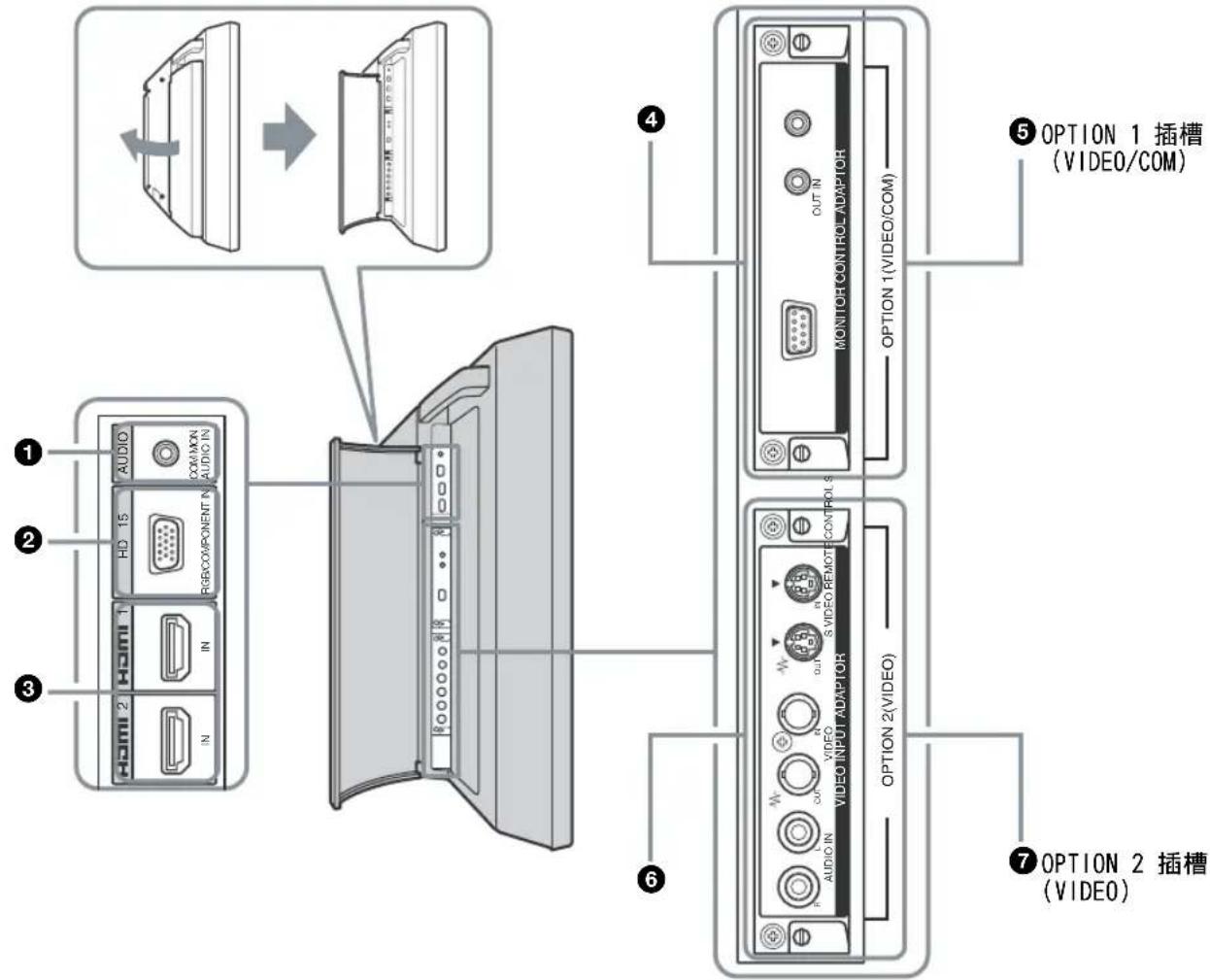

侧面板

打开电缆仓盖（侧面）

OPTION 1 插槽 (VIDEO/COM) OPTION 2 插槽 (VIDEO) OPTION 1 (VIDEO/COM) OPTION 2 (VIDEO) OPTION 2 插槽 (VIDEO)

连接器 说明

1 AUDIO (COMMON AUDIO IN) (立体声微型插孔)	输入音频信号。连接至一台视频装置或电脑的音频信号输出。支持与2和3对应的音频信号。
2 HD15 (RGB/COMPONENT IN) (D-sub 15 芯)	连接至一台视频装置或电脑的模拟 RGB 信号或分量信号输出。请参阅第 34 页。注当输入分量信号时,切勿将同步信号输入到管脚 13 和 14。否则,可能无法正确显示图像。
3 HDMI 1/HDMI 2 IN	HDMI (High-Definition Multimedia Interface) 在本显示器和电脑以及任何带有 HDMI 的音频 / 视频装置之间提供接口。可欣赏到增强或高清晰的视频,以及双声道数字音频。另外还可通过一根 HDMI-DVI 转换电缆(未附带)将一台带有 DVI 的设备连接至本显示器。会依照所连接的装置自动选择音频 / 视频装置或电脑的适当模式。注请务必仅使用带有 HDMI 标志的 HDMI 电缆(未附带)。
连接器说明
4 MONITOR CONTROLADAPTOR(显示器控制适配器)(BKM-FW20 已预装。)	CONTROL S IN/OUT(微型插孔):当显示器连接至视频装置或另一显示器的 CONTROLS 连接器时,可通过单个遥控器控制多个装置中的各个装置。将显示器上的 CONTROLS OUT 连接器连接至其它装置的 CONTROL S IN 连接器,然后将显示器上的 CONTROLS IN 连接器连接至其它装置的 CONTROL S OUT 连接器。REMOTE(D-sub 9 芯):此连接器允许采用 RS-232C 协议遥控本显示器。有关详细说明,请联系授权的 Sony 经销商。注此适配器安装在 OPTION 2 插槽中时不工作。
5 OPTION 1 插槽(VIDEO/COM 端口)	此插槽支持视频信号和通信功能。通过在此插槽中安装一个选购适配器(BKM-FM系列),可经由网络扩展输入信号连接器或控制显示器。
6 VIDEO INPUT ADAPTOR(视频输入适配器)(BKM-FW10 已预装。)	S VIDEO IN(微型 DIN 4 芯):连接至视频设备的 S Video(S 视频)输出端。S VIDEO OUT(微型 DIN 4 芯):连接至视频设备的 S Video(S 视频)输入端。VIDEO IN(BNC):连接至视频设备的视频输出端。VIDEO OUT(BNC):连接至视频设备的视频输入端。AUDIO IN L/R(针式插孔):连接至视频装置上的音频输出。自动选择视频信号或 S Video(S 视频)信号。将电缆(未附带)连接至视频连接器或 S Video(S 视频)连接器。当连接配备有 S Video(S 视频)输出连接器的视频设备时,您可通过将其连接至 S Video(S 视频)连接器欣赏更好的视频效果。
7 OPTION 2 插槽(VIDEO 端口)	此插槽支持视频信号。可将带有视频信号输入 / 输出功能的选购适配器安装到此插槽中。带有通信功能的选购适配器应安装到5 OPTION 1 插槽。

选购的适配器

侧面板上标记有 ⑤ 和 ⑦ 的连接器为插槽型连接器，可与下列任一选购适配器（未附带）配合使用。

关于安装的详细说明，请咨询 Sony 经销商。

视频输入适配器 BKM-FW10

此选购适配器与 ⑦ OPTION 2 插槽中预装的适配器相同。请参阅第 8 页。

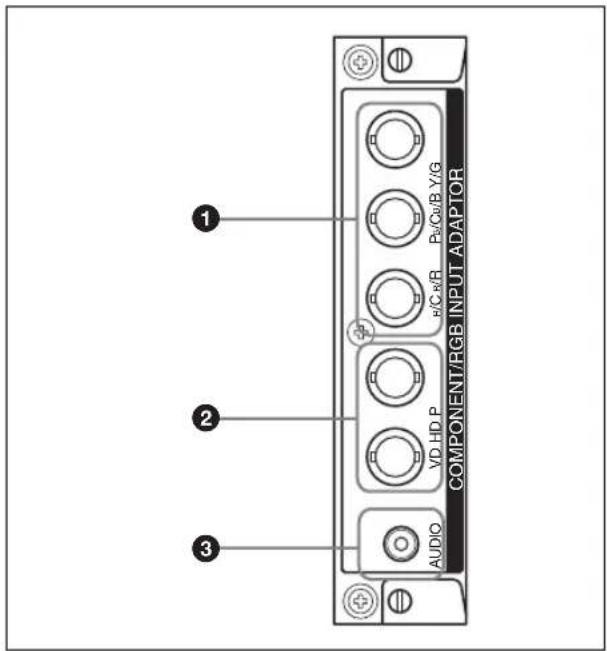

分量 /RGB 输入适配器 BKM-FW11

1 2 3 AUDIO VD HD P P/C/B Y/G COMPONENT/RGB INPUT ADAPTOR

①Y/G P B /C B /B P R /C R /R IN (BNC): 连接至一台视频装置或电脑的模拟 RGB 信号或分量信号输出。
②HD VD IN (BNC)：连接至电脑的同步信号输出。

注

当输入分量信号时，切勿将同步信号输入到 HD 和 VD 连接器。否则，可能无法正确显示图像。
③AUDIO （立体声微型插孔）：输入音频信号。连接至一台视频装置或电脑的音频输出。

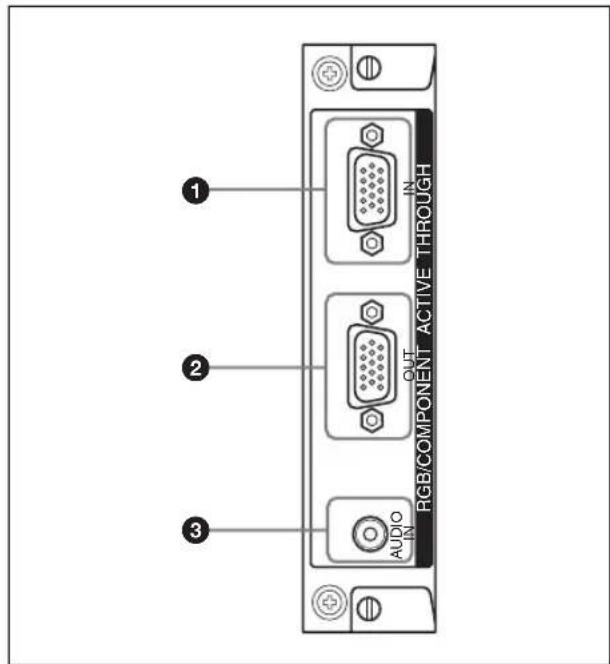

RGB/ 分量活动传递适配器 BKM-FW12

连接至一台视频装置或电脑的分量信号输出或模拟 RGB 信号输出。关于将分量信号输入至连接器的详细说明，请参阅第 34 页上的“管脚配置”。

注

当输入分量信号时，切勿将同步信号输入到管脚 13 和 14。
②RGB/COMPONENT OUT (D-sub 15 芯):

连接至一台视频装置或电脑的分量信号输入或模拟 RGB 信号输入。

输入音频信号。连接至一台视频装置或电脑的音频信号输出。

注

当显示器未连接至交流电源或处于待机模式时，没有信号从 RGB/COMPONENT OUT 输出。

网络管理适配器 BKM-FW32

详细说明，请参阅 BKM-FW32 的说明书。

信号流接收器适配器 BKM-FW50

详细说明，请参阅 BKM-FW50 的说明书。

注

当为 BKM-FW32/50 选用网络电缆时，必须使用屏蔽电缆以防来自干扰无线电波的射线。关于连接的详细说明，请参阅各使用说明书。

关于 BKM-FW 系列系统扩展用选购适配器的详细说明，请参阅其各自的说明手册。

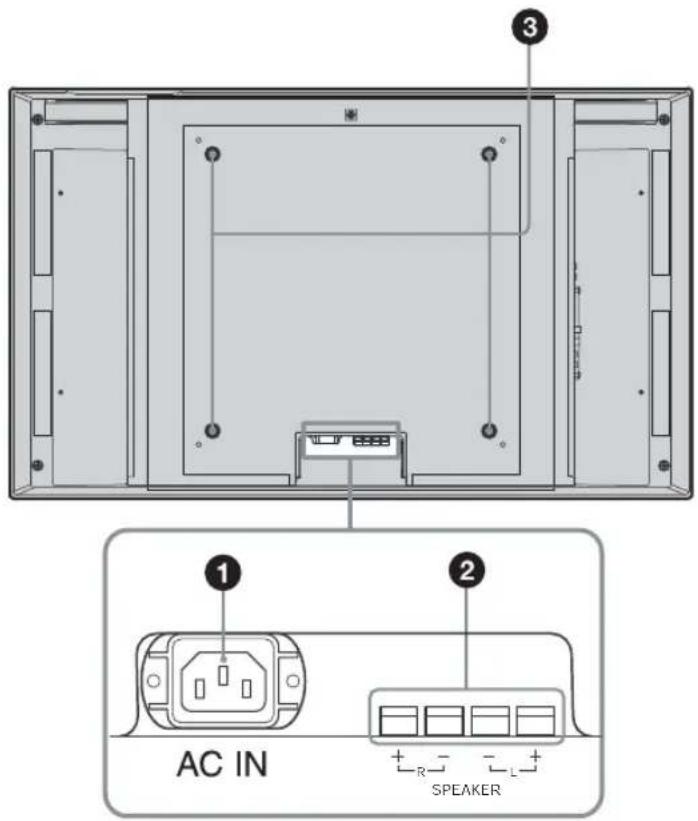

后面板

AC IN SPEAKER

部件 说明

1 AC IN插座	将附带的交流电源线连接至此插座及墙壁插座。一旦连接了交流电源线,则POWER/STANDBY指示灯会点亮为红色并且显示器会进入待机模式。请参阅第17页。
2 SPEAKER插座	通过将扬声器SS-SP40FW/32FW(未附带)连接至此插槽,可输出与显示于屏幕上的信号匹配的音频,并享受身临其境般的观看效果。必须正确连接扬声器。关于连接扬声器的详细说明,请参阅扬声器附带的操作手册。关于扬声器电线接线方法的详细说明,请参阅第18页。
3支架安装挂钩 使用这些挂钩安装显示器支架SU-42FW/32FW(未附带)。

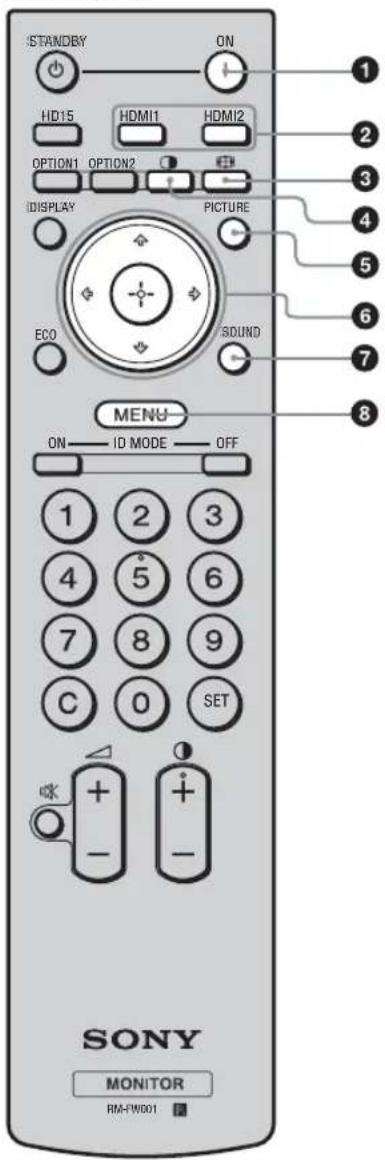

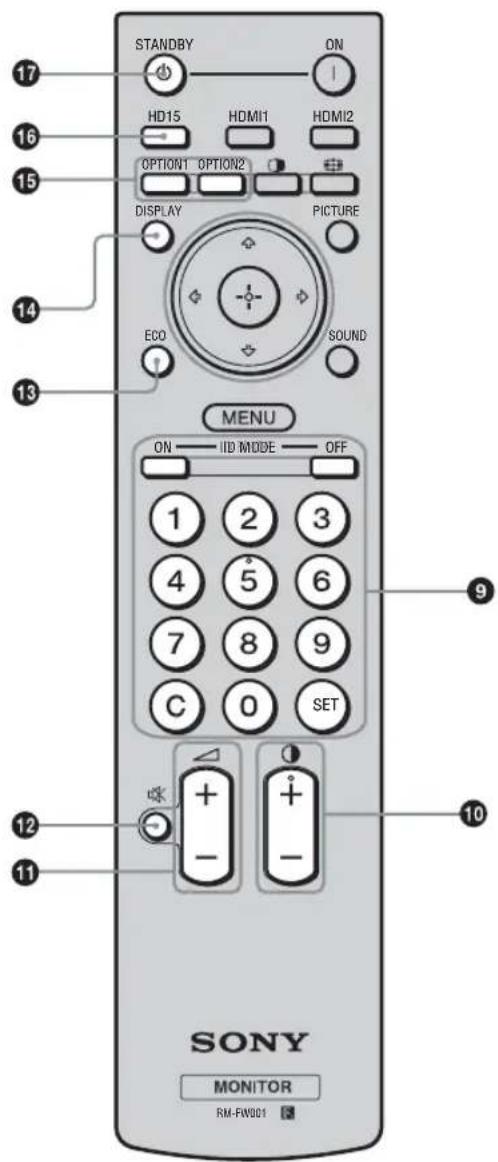

遥控器

按键说明

STANDBY ON HD15 HDMI1 HDMI2 OPTION1 OPTION2 IDISPLAY PICTURE ECO SOUND MENU ON ID MODE OFF 1 2 3 4 5 6 7 8 9 C 0 SET + - + - SONY MONITOR RM-FW001

①POWER ON 开关

按此键打开显示器电源。

②HDMI 1/HDMI 2 键

按此键选择将信号输入到 HDMI 1 或 HDMI 2 连接器。

③键

按此键在 “Wide Mode” 中改变纵横比。请参阅第 14 页。

④键

选择 “PAP”（Picture And Picture）模式。每按一次在双图像画面和单图像画面之间切换。请参阅第 15 页。

⑤ PICTURE 键

选择 “Picture Mode”。每按一次在 “Vivid”、“Standard”、“Custom” 和 “TC Control” 之间切换。

6 ↩/↓/↔/→/⊕键

// 键用于移动菜单光标 （黄色）和设定值等。按⊕设定所选的菜单或设定项目。

处于 “PAP” 模式时，可使用 ⇔/↔切换活动图像。

⑦ SOUND 键

选择 “Sound Mode”。每按一次在 “Dynamic”、“Standard”、“SRS WOW” 和 “Custom” 之间切换。

⑧MENU 键

按此键显示菜单。再按一次可将其隐藏。请参阅第 19 页。

注

• 5 键和 键有一个触觉点。在操作显示器时可使用触觉点作为参照。

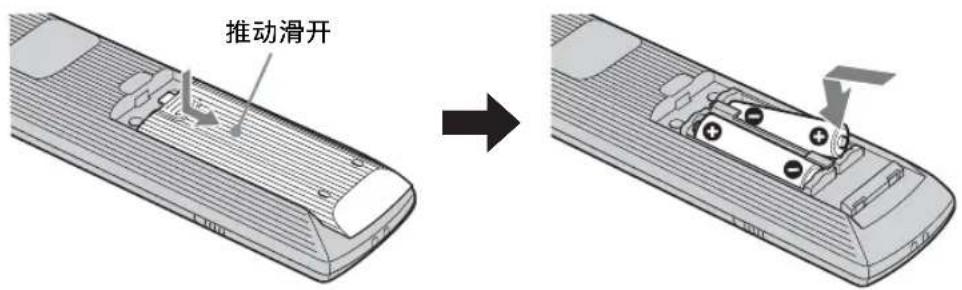

• 将两节 AA（R6）尺寸电池（附带）装入使电池上的 ⊕ 和 ⊖ 与遥控器电池舱内的图示匹配。

推动滑开

STANDBY ON HD15 HDMI1 HDMI2 OPTION1 OPTION2 DISPLAY PICTURE ECO SOUND MENU ON — ID MODE — OFF 1 2 3 4 5 6 7 8 9 C 0 SET SONY MONITOR RM-FW001

可操作某个特定显示器而不影响其它同时安装的显示器。

• ON 键：按此键可在画面上显示 “Index Number”。
• 0 - 9 键：按此键输入想要操作的显示器的“Index Number”。
• SET 键：按此键设定输入的 “Index Number”。
• C 键：按此键清除输入的 “Index Number”。
• OFF 键：按此键返回正常模式。

请参阅第16页。

10 +1-键

调节图像 （对比度）等级。

⑪ +/- 键

按此键调节音量。

12键X

按此键消音。再按一次恢复声音。

13ECO 键

按此键以调节背光亮度的方式降低能耗。这样会同时增强黑色电平。从 “Off”、“Low”、“High” 或 “Picture Off” 中进行选择。请参阅第 16 页。

⑭DISPLAY 键

按此键在屏幕上显示当前选定的输入、输入信号的类型以及“Wide Mode”设定。再按一次可将其隐藏。如果在短时间内没有动过这些显示的信息，则这些信息会自动消失。

15OPTION 1/OPTION 2 键

当安装了选购适配器时，从与装置相连的选购适配器中选择一个输入信号。按 OPTION 1 键选择 OPTION 1 连接器的输入信号，按 OPTION 2 键选择 OPTION 2 连接器的输入信号。

16HD15键

按此键选择 HD15 连接器的输入信号。显示器将根据连接的设备自动选择 RGB 信号或分量信号。

17 STANDBY 键

按此键将显示器变为待机模式。

遥控器上的特殊键

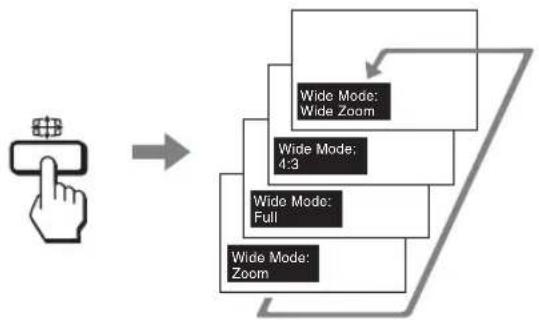

使用 Wide Mode

您可改变画面的纵横比。

提示

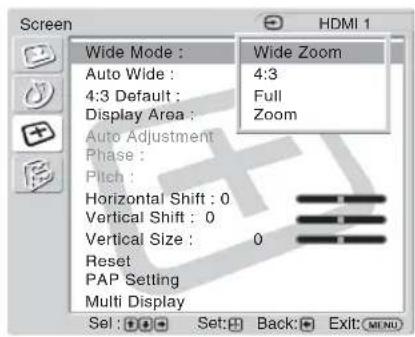

另外也可访问 “Screen” 设定中的 “Wide Mode” 设定。 请参阅第 24，27 页。

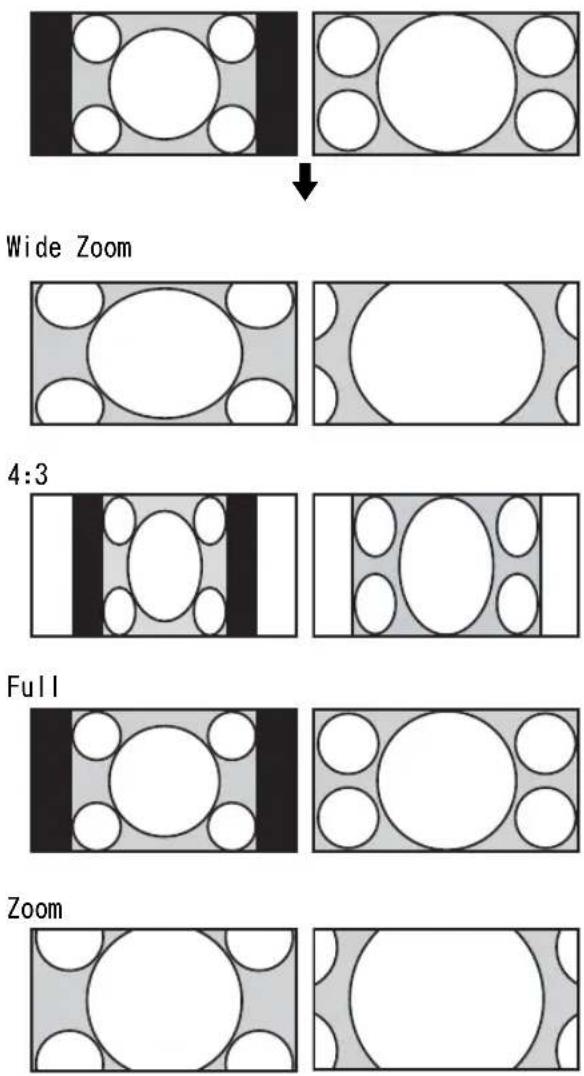

对于 Video、DVD 或 HDMI 输入 （电脑输入除外）

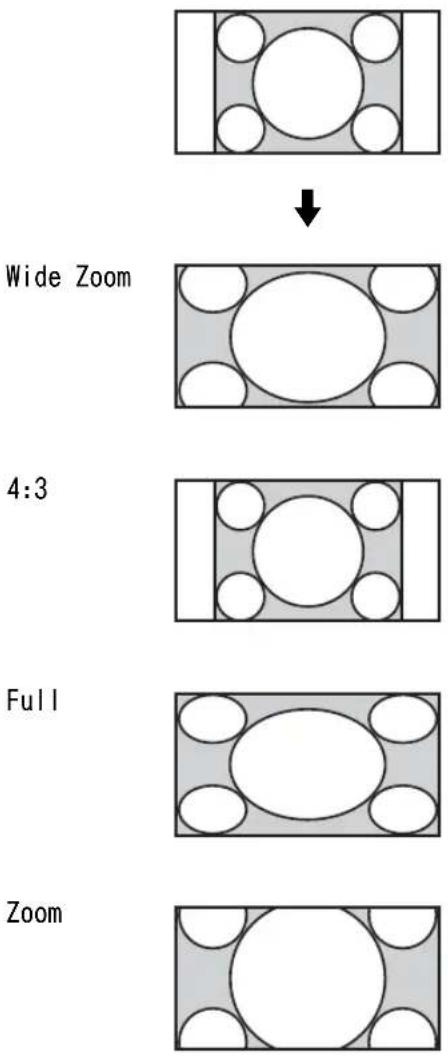

4:3 原始输入源

Wide Zoom 4:3 Full Zoom

16:9 原始输入源

注

当输入信号为 1080i、720p 或 1080p 时，无法选择 “Wide Zoom” 和 “4:3”。请参阅第 24 页。

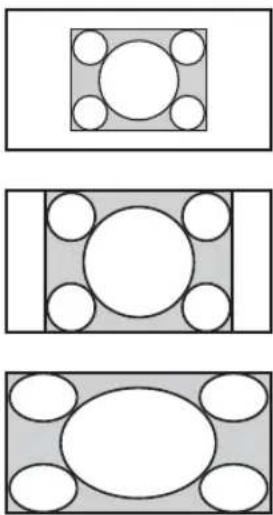

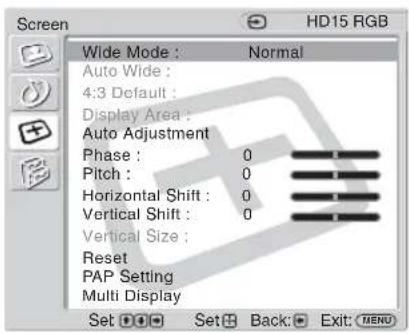

对于电脑输入

Normal

Full 1
Full 2

使用 PAP 设定

可并排显示两幅来自不同信号源，如电脑和视频的图像。

还可交换左 / 右图像，或改变左 / 右图像的尺寸平衡。

提示

另外也可访问 “Screen” 设定中的 “PAP

Setting”。请参阅第25页。

光标显示活动图像

A B

↓ 按 ←键。

A和B的宽度是相同的。高度将配合每幅图像各自的纵横比进行设定。

↓ 按 →键。

A 的宽度大于B的宽度。如果 A 的纵横比为4:3则它的高度将与面板尺寸相同。

位于右边的 B 变为活动图像。

↓ 按 →键。

A 和 B 的宽度是相同的。高度将设定为匹配各图像的纵横比。

B 的宽度大于 A 的宽度。 如果 B 的纵横比为 4:3，则它的高度将与面板尺寸相同。

按 键。

cs

两幅图像的有效组合

可操作某个特定显示器而不影响其它同时安装的显示器。

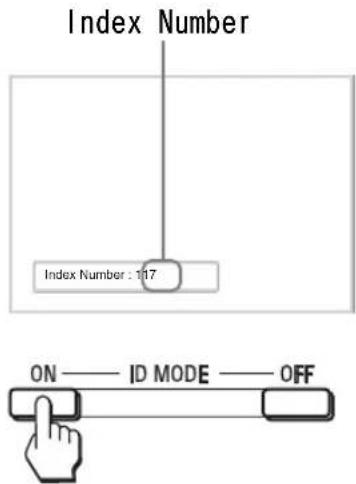

1 按 ON 键。

显示器的 “Index Number”（索引号码）在屏幕的左下角菜单中以黑色字符显示。

(每个显示器均分配有从 1 到 255 的单独预设 “Index Number”。)

Index Number Index Number : 1/17 ON —— ID MODE —— OFF

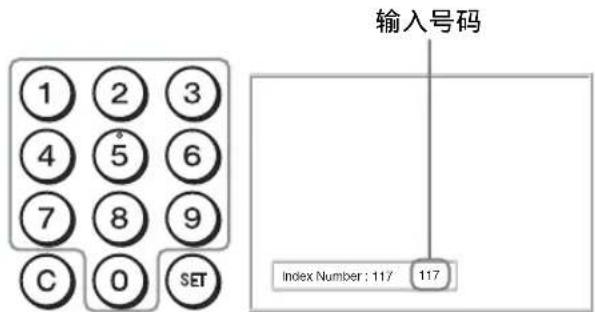

2 用遥控器上的 0 - 9 键输入想要操作的显示器的 “Index Number”。

输入号码出现在各显示器的 “Index Number” 旁边。

输入号码 1 2 3 4 5 6 7 8 9 C 0 SET Index Number ; 117 117

3 按 SET 键。

所选择的显示器上的字符变为绿色而其它的则变为红色。

只可操作以绿色字符指示的显示器。

同样，仅 POWER ON 开关和 STANDBY/ID MODE-OFF 键对其它显示器有效。

4 当完成所有设定变更后，按 OFF 键。 显示返回正常画面。

ON — ID MODE — OFF

若要更正 Index Number

按 C 键清除当前输入的 “Index Number”。返回步骤 2，然后输入一个新的 “Index Number”。

提示

若要改变显示器的 “Index Number”，请参阅第 29 页的 “Control Setting” 中的 “Remote Index”。

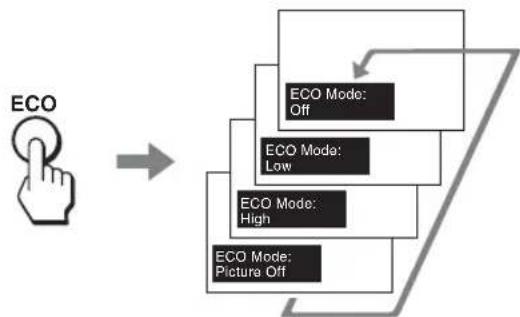

使用 ECO Mode 功能

可降低显示器的能耗。

反复按 ECO 键直到出现 “ECO Mode: Off”。

提示

- 当启用 “ECO Mode” 时若关闭显示器电源，则在下次打开显示器时，除 “Picture Off” 之外此模式仍然保留。

- 可使用 “Setup” 设定来设定 “ECO Mode”。在 “Setup” 设定中选择 “ECO Mode”，然后将其设定为 “Off”、“Low”、“High” 或 “Picture Off”。

连接

开始之前

• 首先请确认各装置的电源已关闭。
• 请使用适合要连接的装置的电缆。
• 连接电缆，将其完全插入连接器或插孔。松动的连接可能会引起嗡嗡声和其它噪音。
• 断开电缆连接时，请抓住插头拔出。切勿拉拽电缆本身。
• 也可参阅要连接的装置的使用说明书。
• 请将插头牢牢插入 AC IN 插座。
• 请使用两个交流插头固定器（附带）之一以便牢牢固定交流插头。

连接扬声器

通过连接扬声器 SS-SP40FW/32FW （未附带），可享受身临其境般的观看效果。必须正确连接扬声器。关于连接扬声器的详细说明，请参阅扬声器的操作手册。关于扬声器电线接线方法的详细说明，请参阅第 18 页。

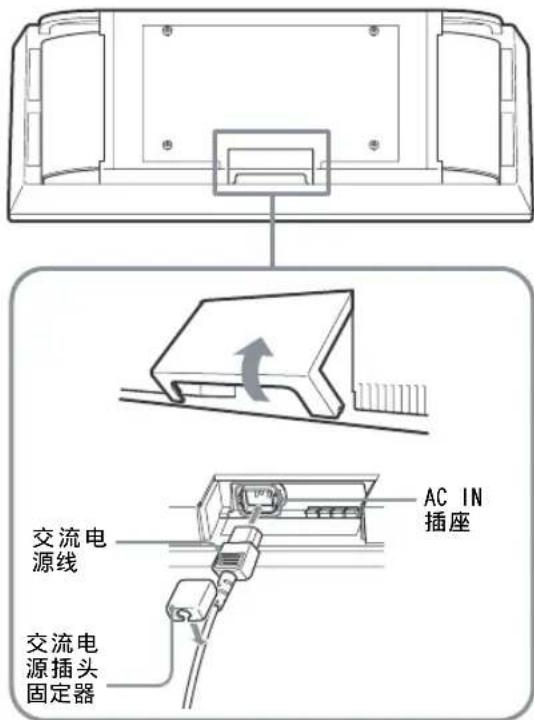

连接交流电源线

1 将交流电源线插入 AC IN 插座中。然后，将交流电源插头固定器（附带）装在交流电源线上。

AC IN 插座 交流电 源线 交流电 源插头 固定器

2 将交流电源插头固定器沿电源线滑动直至其连接到 AC IN 插座盖上。

AC IN 插座盖

若要拔下交流电源线

捏住交流电源插头固定器并将其释放，然后抓住插头并拔下交流电源线。

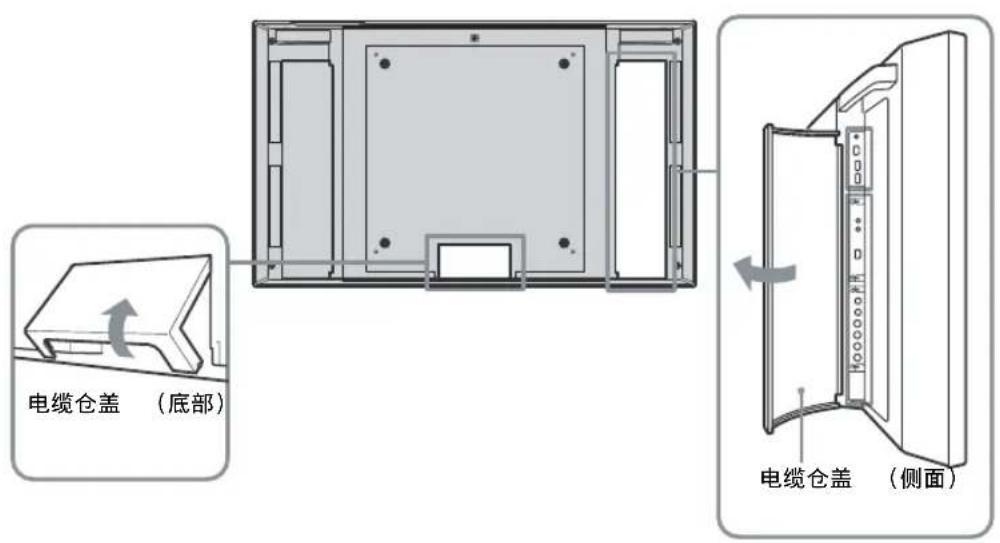

电缆布置

显示器在其背面有电缆仓盖，可使其外表整洁。如下所示，先将电缆仓盖打开，然后将电缆连接到显示器上。将电缆连接到显示器后，请关闭电缆仓盖。

电缆仓盖 （底部） 电缆仓盖 （侧面）

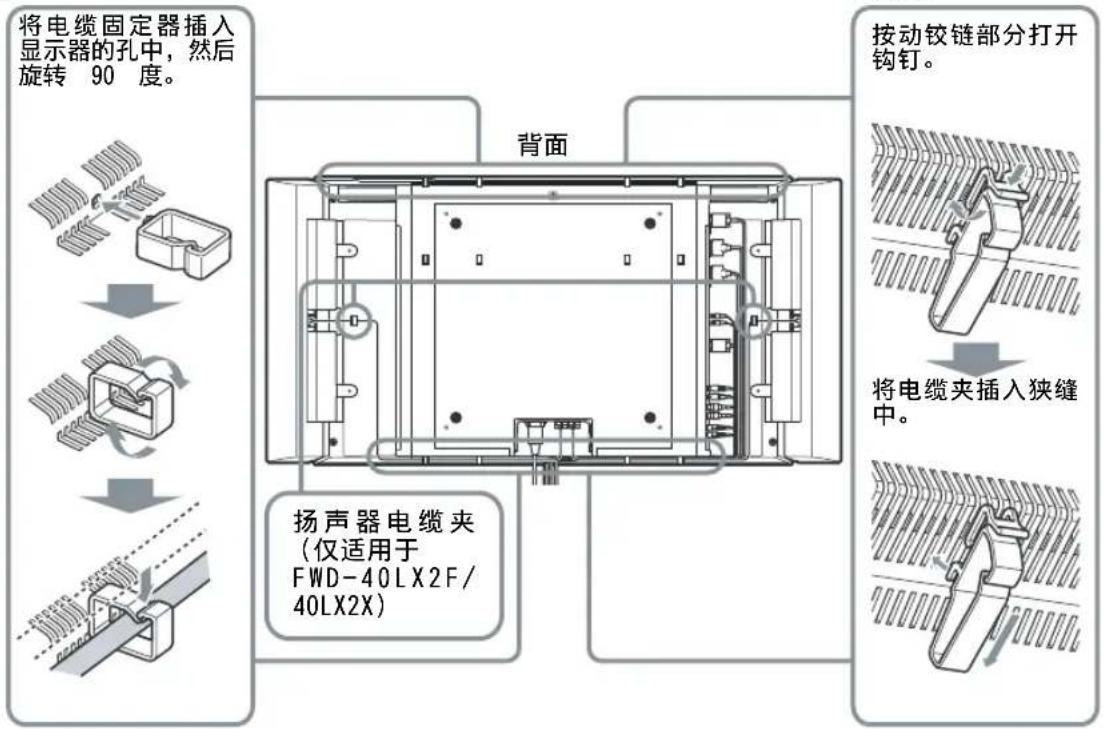

使用电缆夹

您可用附带的电缆固定器固定电缆。

如下图所示安装电缆固定器。

对于 FWD-40LX2F/40LX2X:

将 2 个电缆固定器（× 4 附带）分别安装到顶部和底部的狭缝中。

当您连接扬声器（未附带）时，请将扬声器导线穿过显示器背面的扬声器导线固定器。

从8个孔（4个在顶部，4个在底部）中选择6个，然后安装电缆固定器（×6附带）。未附带扬声器导线固定器。

FWD-32LX2F/32LX2X

电缆夹

使用设定

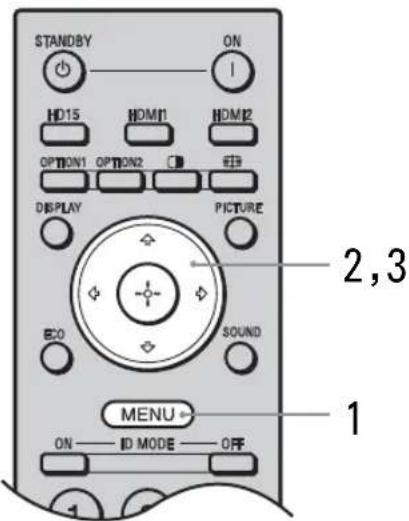

菜单概述

STANDBY ON HD15 HDMI1 HDMI2 OPTION1 OPTION2 EEB DISPLAY PICTURE ECO SOUND MENU ON — ID MODE — OFF 2,3 1

这些设定使您可使用下列功能：

1 按MENU键。
2 按 ♠/▽加亮显示想要的菜单图标。
3 按或。

若要退出菜单，按 MENU 键。

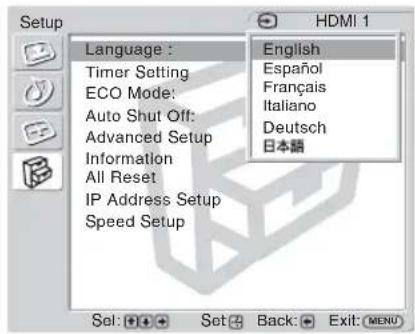

若要改变屏幕显示语言

从 “English” （英语）、“Español” （西班牙语）、“Français” （法语）、“Italiano” （意大利语）、“Deutsch” （德语）或 “日本語日语” 中选择想要用于在屏幕上显示设定和信息的语言。“English” （英语）被设定为默认设置。请参阅第 28 页。

设定 用于设定 / 更改的功能

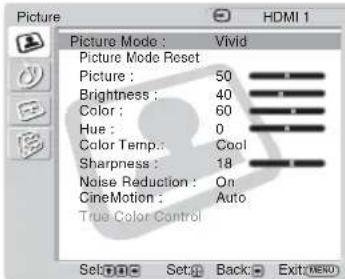

Picture (图像)

Picture Picture Mode : Vivid Picture Mode Reset Picture : 50 Brightness : 40 Color : 60 Hue : 0 Color Temp: Cool Sharpness : 18 Noise Reduction : On CineMotion : Auto True Color Control Set: Back Exit(MENU)

Picture Mode （图像模式）（第 21，22 页）

Picture Mode Reset （图像模式预设）（第 21，22 页）

Picture （对比度）（第 21，22 页）

Brightness （亮度）（第 21，22 页）

Color （颜色）（第 21 页）

Hue （色调）（第 21 页）

Color Temp. （色温）（第 21，22 页）

CineMotion （电影）（第 21 页）

True Color Control (第 22 页)

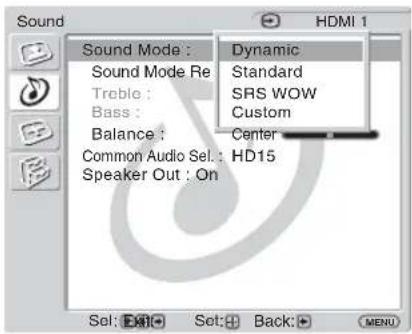

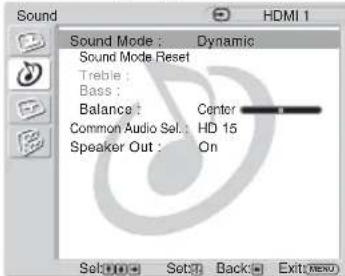

Sound (声音)

Sound Sound Mode : Dynamic Sound Mode Reset Treble : Bass : Balance : Center Common Audio Sel.: HD 15 Speaker Out : On Set: Setup Back Exit (new)

Sound Mode （声音模式）（第 23 页）

Sound Mode Reset （声音模式预设）（第 23 页）

Treble (高音) (第 23 页)

Bass (低音) (第 23 页)

Balance (平衡) (第 23 页)

Common Audio Sel. （通用音频选择）（第 23 页）

Wide Mode （屏显模式）（第 24，27 页）

Auto Wide （自动屏显模式）（第 24 页）

4:3 Default (4:3 预设定屏显模式) (第 25 页)

Display Area （显示区域）（第 25 页）

Auto Adjustment （自动调节）（第 27 页）

Phase （相位）（第 27 页）

Pitch （像素频率调节）（第 27 页）

Horizontal Shift （水平位置调节）（第 25，27 页）

Vertical Shift （垂直位置调节）（第 25，27 页）

Vertical Size （宽荧幕垂直高度调节）（第 25 页）

Reset （初始化）（第 25，27 页）

PAP Setting （双画面设定）（第 25 页）

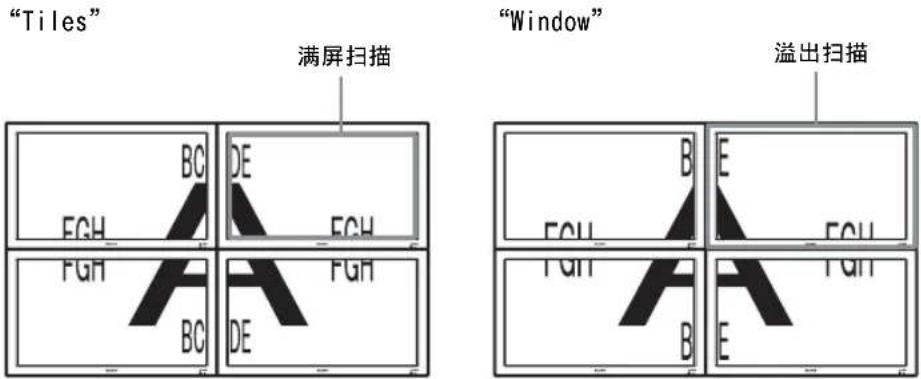

Multi Display （多项显示设定）（第 26 页）

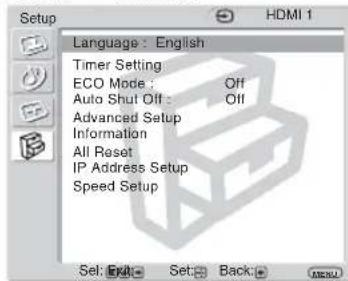

Setup (设置)

Setup Language : English Timer Setting ECO Mode : Off Auto Shut Off : Off Advanced Setup Information All Reset IP Address Setup Speed Setup Set: Edit Set Back: Cancel

Language （语言）（第 28 页）

ECO Mode （经济模式）（第 28 页）

Auto Shut Off （自动关闭）（第 28 页）

Advanced Setup （高级设定）（第 29 页）

Information （信息）（第 29 页）

All Reset （全部预设）（第 29 页）

IP Address Setup (IP 地址设定) (第 30 页)

*视设定而定，显示于画面底部的菜单图标可能不起作用。

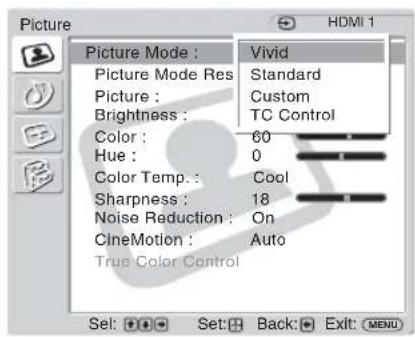

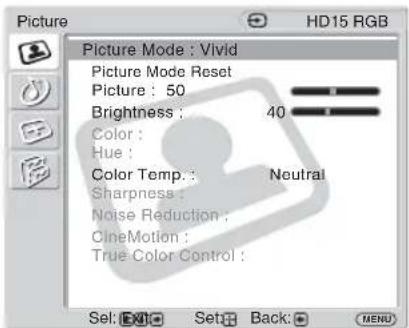

Picture 设定

用于视频输入

Picture Picture Mode : Vivid Picture Mode Res Standard Picture : Custom Brightness : TC Control Color : 60 Hue : 0 Color Temp. : Cool Sharpness : 18 Noise Reduction : On CineMotion : Auto True Color Control Sel: Set: Back: Exit: MENU

若要加亮显示某个选项并更改设定，按 ↩/▽/↔/→。

按确认选择。

“Picture” 设定中包括下列选项：

Picture Mode	“Vivid”:选择此项增强图像对比度和锐度。“Standard”:选择此项设定为标准图像设定。“Custom”:存储用户喜欢的设定。“TC Control”:此设定与“Vivid”通用。此外,您可使用“True Color Control”功能(下文中有说明)。提示•若要从“Picture Mode”的某个选项改变至其另一个选项,也可使用遥控器上的PICTURE。•可为每个输入改变“Picture Mode”选项。
Picture Mode Reset	将当前选定的“Picture Mode”(“Vivid”,“Standard”,“Custom”,“TC Control”)的所有设定和调节复位至默认设定(以灰色显示的选项除外)。
Picture	调节此项提高或降低图像对比度。
Brightness	调节此项增亮或调暗图像。
Color	调节此项提高或降低色彩浓度。
Hue	调节图像的色调。注当输入为视频或S Video(S 视频)且视频信号的色彩制式非NTSC时,不可使用“Ilue”。
Color Temp.	“Cool”:选择此项使白色偏蓝。“Neutral”:选择此项使白色为中性。“Warm”:选择此项使白色偏红。
Sharpness	调节此项使图像变锐利或柔和。
Noise Reduction	选择此项降低所连接装置的噪音水平。从“On”或“Off”中进行选择。
CineMotion	选择“Auto”可通过自动检测电影内容并应用反转3-2降格或2-2降格处理进而优化画面显示。移动的图像看上去将显得更为清晰与自然。选择“Off”禁用检测。
True Color Control	您可调节 4 种色彩(红、绿、黄、蓝)各自的色调和饱和度细节,您还可在图像中突出指定的色彩。选择您想要调节的色彩,然后您可查看当前图像的哪部分需要调节。接着您可使用矩阵对话框进行调节。
	注当“Picture Mode”被设为“TC Control”时,可对此项进行调节。在“PAP”模式中,无法选择此项。即使在单图像屏幕中选择此项,此项的设定也可能不会被应用于“PAP”模式。

提示

可为每一 “Picture Mode” 更改其 “Picture” 设定 （“Picture”、“Brightness”、“Color” 等等）。

注

• 在 “PAP” 模式中，“Picture” 设定中的所有选项均无法被选择。
• 如果当前没有信号输入，则 “Picture” 设定中的所有选项均无法被选择。

对于电脑输入

Picture HD15 RGB Picture Mode : Vivid Picture Mode Reset Picture : 50 Brightness : 40 Color : Hue : Color Temp. : Neutral Sharpness : Noise Reduction : ClineMotion : True Color Control : Sel: [OK] Set: [+] Back: [•] [MENU]

当输入切换至电脑输入源时，应用电脑输入专用的“Picture”设定。

电脑的 “Picture” 设定包括以下选项：

Picture Mode	“Vivid”:选择此项增强图像对比度和锐度。“Standard”:选择此项设定为标准图像设定。“Custom”:存储用户喜欢的设定。“TC Control”:此设定与“Vivid”通用。此外,您可使用“True Color Control”功能(下文中有说明)。
Picture Mode Reset	将当前选定的“Picture Mode”(“Vivid”,“Standard”,“Custom”,“TC Control”)的所有设定和调节复位至默认设定(以灰色显示的选项除外)。
Picture	调节此项提高或降低图像对比度。
Brightness	调节此项增亮或调暗图像。
Color Temp.	请参阅视频输入的“Color Temp.”(第21页)。
True Color Control	请参阅视频输入的“True Color Control”(第22页)。

注

• 对于电脑输入，“Color”、“Iue”、“Sharpness”、“Noise Reduction”和“CineMotion”不可用。
• 在 “PAP” 模式中，则 “Picture” 设定中的所有选项均无法被选择。
• 如果当前没有信号输入，则 “Picture” 设定中的所有选项均无法被选择。

Sound 设定

Sound Sound Mode : Sound Mode Re Treble : Bass : Balance : Common Audio Sel. : HD15 Speaker Out : On Dynamic Standard SRS WOW Custom Center Sel: [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] HDMI 1 Back: [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ][< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src="">< img src>%>

当安装了 SS-SP40FW/32FW 扬声器 （未附带）时，您可设定各种 “Sound” 设定。

若要加亮显示某个选项并更改设定，按 ↗/↙/↙/↙。

按确认选择。

“Sound” 设定中包括下列选项：

Sound Mode	“Dynamic”:选择此项增强高音和低音。“Standard”:适中设定。“SRS WOW”:通过产生低沉而雄厚的低音音调以及清晰的高音音调,提供了全景立体声音频图像,从而能够使用户欣赏到如同在电影院中一样的雄浑声效。“Custom”:存储用户喜欢的设定。提示若要从一个“Sound Mode”选项切换到另一个,您也可使用遥控器上的SOUND键。BBE Sound, Inc.所拥有的技术应用于“Dynamic”和“Standard”。
Sound Mode Reset	将下列设定:“Treble”、“Bass”和“Balance”重置为默认设定。
Treble	调节此项提高或降低高音的音高。
Bass	调节此项提高或降低低音的音高。
Balance	调节此项增强左侧或右侧扬声器的均衡。
Common Audio Sel.	“HD15”:从一台连接至HD15(RGB/COMPONENT IN)连接器和AUDIO(COMMON AUDIO IN)连接器的视频装置或电脑输出音频。“HDMI 1”/“HDMI 2”:选择此项使用HDMI电缆(未附带)或HDMI-DVI转换电缆,同时使用相应的音频电缆连接设备。请参阅第8页。注当使用HDMI-DVI转换电缆(未附带)时,应将音频电缆连接至AUDIO(COMMON AUDIO IN)连接器。当选择了“HDMI 1”/“HDMI 2”时,数字音频不从HDMI连接器输出。当一台带有HDMI连接器的视频装置连接到了HDMI 1/HDMI 2连接器时,请将“Common Audio Sel.”设定为“HD15”。(默认设定为“HD15”。)
Speaker Out	“On”:使声音从扬声器输出。“Off”:使声音不从扬声器输出。注当“Speaker Out”设定为“Off”时,“Sound Mode”、“Sound Mode Reset”、“Treble”、“Bass”和“Balance”无法被选择。

提示

当 “Sound Mode” 被设定为 “Custom” 时，可调节音质菜单（“Treble” 和 “Bass”）。

Screen 设定

用于视频输入

Screen Wide Mode : Wide Zoom Auto Wide : 4:3 Default ; Full Display Area : Zoom Auto Adjustment Phase : Pitch : Horizontal Shift : 0 Vertical Shift : 0 Vertical Size : 0 Reset PAP Setting Multi Display Set: Back: Exit: HDMI 1

若要加亮显示某个选项并更改设定，按 ↕/↙/↙/↙。

按确认选择。

“Screen” 设定中包括下列选项：

Wide Mode

“Wide Zoom”：选择此项以最小的失真放大填充屏幕。

“4:3”：选择此项，当原始源为 4:3 （标准清晰源）时以其原始尺寸显示 4:3 图像。

“Full”：选择此项，当原始源为 4:3 （标准清晰源）时水平放大原始图像填充屏幕。当原始源为 16:9 （高清晰源）时，选择此模式可以其原始尺寸显示 16:9 图像。

“Zoom”：选择此项放大原始图像而不改变纵横比。

请参阅第 14 页。

提示

• 若要从一个 “Wide Mode” 选项切换到另一个，您也可使用遥控器上的键。
• 选择 “Zoom” 可使用屏幕上的整个可观看区域带黑带显示动画和其它 DVD 内容。
• 在 “Wide Zoom” 和 “Zoom” 模式中，您可调节 “Horizontal Shift”、“Vertical Shift” 和 “Vertical Size”。请参阅第 25 页。

注

• 在使用 “PAP” 功能或 “Multi Display” 的同时，无法设定 “Wide Mode”。
• 无法为输入到分量 HDMI 连接器的 1080i、720p 或 1080p 信号选择 “Wide Zoom” 和 “4:3”。

Auto Wide

“On”：选择此项自动检测图像并将其改变为合适的屏幕模式。
“0ff”：屏幕模式不会自动改变。

注

• 在输入数字或模拟 RGB 信号时，由于 “Auto Wide” 功能不起作用，您无法设定 “Auto Wide”。
• 在使用 “PAP” 功能或 “Multi Display” 功能时，您无法设定 “Auto Wide”。

4:3 Default	“Wide Zoom”:选择此项将4:3图像放大到填充16:9屏幕,同时尽可能使图像保持原样。“4:3”:选择此项显示4:3图像而不改变其纵横比。“Full”:选择此项,将4:3图像仅在水平方向放大至填充16:9屏幕。“Zoom”:选择此项将4:3图像放大以填满屏幕,同时保持其纵横比。此设定在观看信箱尺寸的动画时有用。“Off”:选择此项,在输入改变时仍继续使用当前宽屏幕模式设定。注·仅当“Auto Wide”设定为“On”时,才可选择“4:3 Default”。·“4:3 Default”仅当显示器接收NTSC、PAL、SECAM、480i、480p、575i或576p信号时起作用。·如果在设定了“4:3 Default”之后更改“Wide Mode”设定,则该“Wide Mode”设定将生效,且画面的纵横比将改变。通过“Wide Mode”事后所作的设定更改将仅对各个输入信号有效,因此当输入信号更改后,画面将返回原先的“4:3 Default”设定。若要在即使输入改变后仍保持当前纵横比,请将“4:3 Default”设定为“Off”。
Display Area	“Normal”:显示标准尺寸图像。“-1”/“-2”:可调节用于观看图像的区域尺寸。当图像周围出现噪点时,选择此项可消除噪点。
Horizontal Shift	可将图像位置在窗口中左右移动。仅在“Wide Zoom”和“Zoom”模式中有效。按◇/◇,然后按⊕选择某项修正。
Vertical Shift	可将图像位置在窗口中上下移动。仅在“Wide Zoom”和“Zoom”模式中有效。按◇/◇,然后按⊕选择某项修正。
Vertical Size	可调节图像的水平尺寸。仅在“Wide Zoom”和“Zoom”模式中有效。按◇/◇,然后按⊕选择某项修正。
Reset	将如下设定:“Horizontal Shift”、“Vertical Shift”和“Vertical Size”重置为默认设定。
PAP Setting	可并排显示两幅来自不同信号源,如电脑和视频的图像。仅一个模拟信号和一个数字信号的组合可用。“PAP”:“On”同时并排显示两幅图像,而“Off”禁用“PAP”功能。“Swap”:“OK”交换两幅图像的位置,而“Cancel”则取消此操作。“PAP Size”:“Large Left”:左图像的宽度大于右图像的宽度。如果左图像的纵横比为4:3,则左图像的高度将与面板尺寸相同。“Even”:左图像和右图像的宽度相同(各占一半)。高度将配合每幅图像各自的纵横比进行设定。“Large Right”:右图像的宽度大于左图像的宽度。如果右图像的纵横比为4:3,则右图像的高度将与面板尺寸相同。注·仅当“Multi Display”设定为“Off”时,可显示两幅图像。·当显示2幅图像时,将应用显示单个图像时的“Picture”设定。·关于两幅图像的有效组合的详细说明,请参阅第15页。

Multi Display

可为连接多个显示器进行设定，以形成一个视频墙。

“Multi Display”：“Off”使用单个屏幕，而“2 × 2”-“4 × 4”选择用于构成视频墙的布置。

“Position”（位置上弹）：用/√/↔/↔ 在视频墙布置中选择此特定显示器的位置。按确认位置。

“Output Format”：如下图所示，有两种图像输出格式可供选择。只需轻松选择其中一种格式，即可输出合适的图像而无需手动调节水平和垂直偏移。从 “Tiles” 或 “Window” 中选择其一。

在各个显示器上显示全部信号。
用多个显示器自然地显示一幅大图像。
部分信号会进入面板边框区域后面。

“LED”：“On”使得前面板上的 POWER/STANDBY 指示灯（第 7 页）持续打开，而 “Off” 使得前面板上的 POWER/STANDBY 指示灯持续关闭。

注

- “Multi Display” 可显示放大的图像，尽量使视频输入的当前 “Wide Mode” 设定保持在较大水平，可显示放大的图像，该图像的 “Wide Mode” 设定为用于电脑输入的 “Full 2”。

- 仅当 “PAP” 功能被禁用时，方可设定 “Multi Display”。

- 当 “Position” 选项设为右下方时，即使 “LED” 选项被设定为 “Off”，POWER/STANDBY 指示灯点亮。即使当显示器关闭（待机）时，此指示灯仍点亮，则说明检测到错误，或显示器处于睡眠模式，包括无信号和不支持该信号的情况在内。

注

- 在使用 “PAP” 功能或 “Multi Display” 的同时，“Display Area”、“Horizontal Shift”、“Vertical Shift” 和 “Vertical Size” 不可用。

- 如果当前没有信号输入，则除 “PAP Setting” 和 “Multi Display” 之外的任何其它 “Screen” 设定选项均无法被选择。

对于电脑输入

Screen HD15 RGB Wide Mode : Normal Auto Wide : 4:3 Default : Display Area : Auto Adjustment Phase : 0 Pitch : 0 Horizontal Shift : 0 Vertical Shift : 0 Vertical Size : Reset PAP Setting Multi Display Set Set Back Exit MENU

当输入切换至电脑输入源时，应用电脑输入专用的 “Screen” 设定。

电脑的 “Screen” 设定包括以下选项：

Wide Mode	“Normal”:选择此项以原始尺寸显示图像。“Full 1”:选择此项放大图像在垂直方向充满显示区域,保持原来的水平-垂直纵横比。在图像的四周会出现一个黑框。“Full 2”:选择此项将图像放大到填充显示区域。注在使用“PAP”功能或“Multi Display”的同时,无法设定“Wide Mode”。
Auto Adjustment	选择此项,可在显示器接收来自相连电脑的输入信号时自动调整显示位置和图像的相位。请注意,对于某些输入信号,“Auto Adjustment”可能无法工作。此时,请手动调整下列选项。
Phase	选择此项,在屏幕抖动时调整相位。
Pitch	选择此项,在图像有垂直条纹干扰时调节音高。
Horizontal Shift	可将图像位置在窗口中左右移动。按↔/↔,然后按⊕选择某项修正。
Vertical Shift	可将图像位置在窗口中上下移动。按↔/↔,然后按⊕选择某项修正。
Reset	将如下设定:“Phase”、“Pitch”、“Horizontal Shift”和“Vert Shift”重置为默认设定。
PAP Setting	请参阅视频输入的“PAP Setting”(第25页)。
Multi Display	请参阅视频输入的“Multi Display”(第26页)。

注

- 对于电脑输入 “Auto Wide”、“4:3 Default”、“Display Area” 和 “Vertical Size” 不可用。

- 如果当前没有信号输入，则除 “PAP Setting” 和 “Multi Display” 之外的任何其它 “Screen” 设定选项均无法被选择。

- 当经由 HDMI 1/HDMI 2 输入时，“Auto Adjustment”、“Phase”和“Pitch”对于电脑输入无效。

Setup 设定

Setup Language : Timer Setting ECO Mode: Auto Shut Off: Advanced Setup Information All Reset IP Address Setup Speed Setup English Español Français Italiano Deutsch 日本語 Sel: + + + Set: + Back: + Exit: MENU

若要加亮显示某个选项并更改设定，按 ↗/↙/↙/↙。

按确认选择。

“Setup” 设定中包括下列选项：

Language	选择此项,可以所选择的语言显示所有屏幕上的设定:“English”、“Español”、“Français”、“Italiano”、“Deutsch”或“日本語”。
Timer Setting	可调整时间、显示内置时钟或设定定时器使显示器电源在预设的时刻打开/关闭。“Clock Set”:设定时间和星期。“Clock Display”:设定为“On”时在屏幕上显示当前设定的时间。“On/Off Timer”:设定电源自动打开或关闭的时刻。注如果内置时钟走时不准,内置电池可能会耗尽。请联系经授权的Sony经销商来更换电池。
ECO Mode	“Off”:选择此项,以不节电的方式观看图像。“Low”/“High”:选择此项,可以减少能耗的方式观看图像。这样会同时增强黑色电平。“Picture Off”:选择此项关闭图像。音频仍以所选定的音量设定保留。
Auto Shut Off	“On”:当信号未输入视频或S Video(S视频)输入连接器5分钟以上,显示器将自动进入待机模式。当信号未输入HDMI或RGB/分量输入连接器30秒以上,显示器将自动进入节电模式。“Off”:即使没有信号输入至任何连接器时,显示器也不自动关闭。提示在待机模式中,按显示器上的POWER开关或遥控器上的POWER ON开关打开显示器。处于节电模式时,当有信号输入时显示器自动打开电源。
Advanced Setup	“Color System”:从“NTSC”、“PAL”、“SECAM”、“NTSC4.43”、“PAL-M”、“PAL-N”和“PAL60”中选择视频信号的色彩制式,或者选择“Auto”自动设定色彩制式。“Status Display”:“On”使得在显示器电源打开时输入信号和“Wide Mode”信息在屏幕上显示20秒钟左右,当输入信号被切换时输入信号显示5秒钟左右,而“Off”则禁用状态信息的显示。提示不管“Status Display”设定如何,通过使用遥控器上的DISPLAY,均可显示输入信号和“Wide Mode”信息。“Illumination”:“On”使得显示器前面的Sony标志点亮,而“Off”禁用此功能。“Control Setting”:此菜单用于操作显示器和遥控器时的设定。“Remote Index”:必要时可改变显示器的“Index Number”。用合/√选择此项设定显示器的“Index Number”,然后按+确认设定。注设定“Index Number”时,可使用显示器上的键。无法使用遥控器设定“Index Number”。“Control Mode”“Display+Remote”:可使用显示器上的控制键和遥控器操作显示器。“Display Only”:禁用遥控功能。只能使用显示器装置上的控制键进行显示器设定。“Remote Only”:禁用显示器上的控制键。仅可使用遥控器为显示器进行设定。“All Off”:同时禁用遥控器和显示器上控制键的操作。可通过显示器(BKM-FW20)上的REMOTE连接器和带通信功能的选购适配器(例如BKM-FW32/FW50)来操作显示器。注操作此项时,可选择的模式视正在使用的键而异。用遥控器上的设定此项目时,您仅可选择“Display+Remote”或“Remote Only”。用显示器上的设定此项目时,您仅可选择“Display+Remote”或“Display Only”。当此选项被设定为“All Off”时,无法使用遥控器和显示器上的控制键来操作显示器。通过同时按显示器上的MENU和+5秒钟以上,可将设定返回至“Display+Remote”。
Information	显示该显示器的“Model Name”、“Serial Number”、“Operation Time”、“Software Version”以及“IP Address”。注如果未安装带网络功能的选购适配器,则不显示“IP Address”。
All Reset	将所有“Setup”设定重置为默认设定。注“Information”选项中包含的项目以及“Index Number”不会被重设。

IP Address Setup

设定IP地址以启用具有通信功能的选购适配器（如安装在显示器上的BKM-FW32/FW50）与使用LAN电缆连接的设备（如电脑）之间的通信。

“DHCP”：“OK”可自动设定IP地址，而“Cancel”取消自动配置。

注

当使用 DIICP 自动获取 IP 地址时，每次关闭显示器的电源再打开时，IP 地址可能会不同。

“Manual”：选择此项手动设定 IP 地址。

1通过 / 选择要手动设定的“IP Address”、“Subnet Mask”、“Default Gateway”、“Primary DNS”和“Secondary DNS”，然后按。

2用显示器上的 / 或遥控器上的数字键为第一个格子设定三位数的值（0至255），然后按或。

3为四个格子各设定一个三位数的值（0至255）然后按

4用 仓/亏选择下一个想要手动设定的项目，重复相同的步骤，然后按

5 设定好所有想要的项目之后，用 / 选择 “Execute”，然后按⊕。选择 “OK”，然后按⊕。一个 IP 地址即手动设定好了。

注

当IP地址未能正确设定时，将根据错误原因显示下列出错代码：

错误 1：显示器和 BKM-FW32 或 BKM-FW50 等选购适配器之间通信错误

错误 2：指定的 IP 地址已被其它装置使用

错误 3: IP 地址错误

错误 4: Gateway 地址错误

设定具有通信功能的选购适配器（如安装在显示器上的 BKM-FW32/FW50）与使用 LAN 电缆连接的设备（如电脑）之间的通信速度。

“Speed”：当想要为网络配置自动设定一个适当的通信速度时，选择“Auto”。还可手动选择“10Mbps Half”、“10Mbps Full”、“100Mbps Half”或“100Mbps Full”之一。

“Execute”：选择 “OK”，然后按。通信速度即被设定。

注

如果未安装带网络功能的选购适配器，则“IP Address Setup”和“Speed Setup”无效。

其它信息

故障排除

检查 POWER/STANDBY 指示灯是否以红色闪烁。

闪烁时

自检功能启用。

1检查 POWER/STANDBY 指示闪烁的次数和停止闪烁的时间长度。

例如，指示灯闪烁 2 次，停止闪烁 3 秒，然后再闪烁 2 次。

2按显示器（顶部）上的 ⏻ 将其关闭，断开电源线的连接。

将指示灯闪烁的方式（闪烁次数和点亮的持续时间）告知您的经销商或 Sony 服务中心。

不闪烁时

1检查下表中的项目。

2如果问题仍然存在，请将显示器交给有资格的专业人员进行维修。

问题 可能的解决方法

显示器上的电源开关和控制键不工作。	·检查“Control Setting”(第29页)。
没有图像。
没有图像。	·检查“ECO Mode”设定(第28页)。
显示器自动关闭。	·检测“Timer Setting”是否已启用(第28页)。
某些视频源没有图像传过来。	·检查视频装置和显示器之间的连接。·用显示器的INPUT键或遥控器尝试切换输入(第7、12、13页)。

图像质量差。

无彩色/图像暗/图像太亮/色不正确	按PICTURE选择想要的“Picture Mode”(第12页)。调节“Picture”设定中的“Picture Mode”选项(第21页)。检查信号电缆是否完好无损。
无声音/声音嘈杂。
图像是好的,但无声音。	·检查音量控制。·按遥控器上的+使“Muting”(消音)从屏幕上消失(第13页)。·检查“Common Audio Sel.”设定(第23页)。·检查“Speaker Out”设定(第23页)。
“Wide Mode”设定自动改变。	·如果“Screen”设定中的“Auto Wide”被设定为"On",则当前的“Wide Mode”设定自动改变为适合于当前输入的设定。若要在输入改变后保留当前的“Wide Mode”被设定,请将“Screen”设定中的“Auto Wide”设定为“Off”(第24页)。
遥控器无法操作。	·检查电池的极性或更换电池。·将遥控器指向显示器上的遥控传感器。·保持遥控传感器区域无障碍物阻挡。·检查“Control Setting”(第29页)。·检查电缆是否连接至CONTROL S IN连接器。在显示器经由CONTROL S连接进行控制时,遥控器无法使用。·荧光灯会干扰遥控器操作;尝试关闭荧光灯。

输入信号参照表

电脑信号

	分辨率	水平频率(kHz)	垂直频率(Hz)
1	VGA^a) -1 (VGA 350) 31.	5 70
2	640 × 480@60 Hz(VESA ^b) STD)	31.5 60
3	Mac^c) 13" 35.0 67
4	VGA (VGA TEXT) 31.5	70
5	800 × 600@60 Hz(VESA STD)	37.9 60
6	Mac 16" 49.7 75
7	1024 × 768@60 Hz(VESA STD)	48.4 60
8	1024 × 768@75 Hz(VESA STD)	60.0 75
9	1024 × 768@85 Hz(VESA STD)	68.7 85
10	1280 × 1024@60 Hz(VESA STD)	64.0 60
11	848 × 480@60 Hz(VESA STD)	29.8 60
12	848 × 480@60 Hz(VESA STD)	29.5 60
13	848 × 480@75 Hz 37.7	75
14	1280 × 768@60 Hz 47.8	60
15	1280 × 768@60 Hz 47.4	60
16	1360 × 768@60 Hz 47.7	60
17	1360 × 768@60 Hz 47.4	60

电视 / 视频信号

a) VGA 是美国 International Business Machines Corporation 的注册商标。
b) VESA 是 Video Electronics Standards Association 的注册商标。
c) Mac (Macintosh) 是 Apple Computer, Inc. 的注册商标。

注

• 对于HDTV信号，将3级同步信号输入至HD15连接器上的RGB/COMPONENT（D-sub 15芯）的第二管脚或BKM-FW12（选购适配器）。
• 如果将 DVD 信号输入至显示器后色彩显得太淡，可调整 “Picture” 设定中的 “Color”。
• 如果相位经过了调整，则分辨率将会降低。

输入信号和显示器状态的实际屏幕显示

屏幕显示	意义
640 × 480/60(例)	所选择的输入信号为电脑信号。
480/60I (例)	所选择的输入信号为分量视频。
NTSC (例)	所选择的输入信号为 NTSC。
Not Supported Signal	所选的输入信号为不支持的信号。
No Signal	无输入信号。
HD15	所选择的输入信号为 HD15。
HDMI 1	所选择的输入信号为 HDMI 1。
HDMI 2	所选择的输入信号为 HDMI 2。
Option 1	所选择的输入信号为OPTION 1。
Option 2	所选择的输入信号为OPTION 2。

规格

视频处理

面板系统 a-Si TFT 有效矩阵液晶显示屏

显示分辨率 1366 点 （水平）× 768 线 （垂直）

采样率 13.5 MHz 至 140 MHz

色彩制式 NTSC, PAL, SECAM, NTSC4.43,

PAL60, PAL-M, PAL-N

输入信号 请参阅第 32 页。

FWD-40LX2F/40LX2X:

像素间距 0.648 （水平）× 0.648 （垂直）mm

图像尺寸 885 （水平）× 498 （垂直）mm

面板尺寸 40 英寸 （对角 1016 mm）

FWD-32LX2F/32LX2X:

图像尺寸 698 （水平）× 392 （垂直）mm

面板尺寸 32 英寸 （对角 801 mm）

输入和输出

HD15 (RGB/COMPONENT IN)

D-sub 15 芯 （阴性）（× 1）

(请参阅第 34 页。)

AUDIO (COMMON AUDIO IN)

立体声微型插孔 (× 1)

500 mVrms，高阻抗

HDMI 1/HDMI 2 IN HDMI （符合 HDMI 规格 1.1）

视频输入适配器 BKM-FW10

VIDEO IN BNC ( × 1)

复合视频，1 Vp-p ± 2 dB 同步负，

75 欧姆 (自动终端)

VIDEO OUT BNC (× 1) 环通

S VIDEO IN 微型 DIN 4 芯 (× 1)

S VIDEO OUT 微型 DIN 4 芯 (× 1) 环通

AUDIO IN 针式插孔 (× 2)

500 mVrms，高阻抗

显示器控制适配器 BKM-FW20

REMOTE (RS-232C) D-sub 9 芯 (× 1)

CONTROL S IN/OUT 微型插孔 (× 2)

总体

电源要求 100 V 至 240 V 交流，50/60 Hz，

FWD-40LX2F/40LX2X:

2.3 A

FWD-32LX2F/32LX2X:

1.3 A

储存 / 搬运条件 温度：-10℃ 至 +40 ℃

湿度：20% 至 90%

(无湿气凝结)

尺寸 FWD-40LX2F:

$$ 9 8 8 \times 5 9 1 \times 1 2 5 \mathrm{mm} $$

$$ \mathrm{FWD-40LX2X:} $$

$$ 9 9 4 \times 5 9 7 \times 1 2 5 \mathrm{mm} $$

$$ \mathrm{FWD} - 3 2 \mathrm{LX2F}: $$

$$ 7 9 6 \times 4 8 6 \times 1 0 7 \mathrm{mm} $$

$$ \mathrm{FWD} - 3 2 \mathrm{LX2X}: $$

$$ 8 0 2 \times 4 9 2 \times 1 0 7 \mathrm{mm} $$

(宽/高/厚，不包括突出部分)

重量 FWD-40LX2F: 约 25.0 kg

$$ \text { FWD - 40LX2X: 约 } 2 6. 0 \mathrm{kg} $$

$$ \mathrm{FWD} - 3 2 \mathrm{LX2F}: \text {约} 1 6. 0 \mathrm{kg} $$

$$ \mathrm{FWD} - 3 2 \mathrm{LX2X}: \text {约} 1 7. 0 \mathrm{kg} $$

附件 交流电源线 (1)

交流电源插头固定器 (2)

电缆夹 40 英寸类型 (4),

32 英寸类型 (6)

分量视频信号电缆

$$ (\mathrm{HD} 1 5 - \mathrm{RCA} \times 3) \tag {1} $$

BNC-RCA 适配器 (1)

遥控器 RM-FW001 (1)

AA 尺寸 (R6) 电池 (2)

使用说明书 (1)

选购件 显示器支架 SU-42FW/32FW

扬声器 SS-SP40FW/32FW

用于系统扩展的选购适配器，

BKM-FW 系列

安全规则 UL 60950-1, CSA No. 60950-1-03 (c-

HD15 （RGB/COMPONENT）连接器（D-sub 15 芯）

管脚编号 信号
1 红色视频或	C_R/P_R
2 绿色视频或	Y
3 蓝色视频或	C_B/P_B
4	接地
5	接地
6 红色接地
7 绿色接地
8 蓝色接地
9 未使用
10 接地
11 接地
12 SDA
13 H 同步或复合视频
14 V 同步
15 SCL

注

当输入分量信号时，切勿将同步信号输入到管脚 13 和 14。否则，可能无法正确显示图像。

索引

数字

4:3 14, 24, 25

4:3 Default (4:3 预设定屏显模式) 20, 25

A

AC IN 插座 11, 17

AUDIO (COMMON AUDIO IN) 连接器 8

AUDIO IN L/R 连接器 9

Auto Wide （自动屏显模式）20， 24

B

Balance (平衡) 19,23

Bass (低音) 19, 23

Common Audio Sel. （通用音频选择）19, 23

Control Mode 29

CONTROL S IN/OUT 连接器 9

Control Setting 29

Custom 21, 22, 23

D

DHCP 30

电缆仓盖（侧面）8，18

电缆仓盖 （底部）18

电缆夹 18

Display Area (显示区域) 20, 25

DISPLAY 键 13

对比度键 13

Dynamic 23

E

ECO 键 13, 16

ECO Mode （经济模式）16,20,28

F

Full 14, 24, 25

Full 1/Full 2 14, 27

H

HD15 键 13

HDMI 1/HDMI 2 IN 连接器 8

HDMI 1/HDMI 2 键 12

Horizontal Shift （水平位置调节）20, 25, 27

Hue （色调）19，21

|

ID MODE 键 13, 16

Illumination 29

Index Number （索引号码）13, 16, 29

Information (信息) 20, 29

INPUT 键 7

MONITOR CONTROL ADAPTOR （显示器控制适配器）9

Multi Display (多项显示设定)

20, 26, 27

N

Noise Reduction (降噪) 19,21

Normal 14, 25, 27

0

On/Off Timer 28

OPTION 1/OPTION 2 插槽 9,10

Picture Mode （图像模式）19, 21, 22

Picture Mode Reset （图像模式预设）19, 21, 22

Picture 设定 19, 21

Pitch (像素频率调节) 20, 27

Position 26

POWER 开关 7

POWER ON 开关 12

POWER/STANDBY 指示灯7

R

Remote Index 29

REMOTE 连接器9

S VIDEO IN/OUT 连接器 9

Screen 设定 20, 24

Setup 设定 20, 28

Sound Mode （声音模式）19，23

Sound Mode Reset （声音模式预设）19,23

Sound 设定 19, 23

SPEAKER 插座 11

Vertical Size （宽荧幕垂直高度调节）20, 25

VIDEO IN/OUT 连接器9

VIDEO INPUT ADAPTOR （视频输入适配器）9,10

Vivid 21, 22

W

Wide Mode （屏显模式） 14, 20, 24, 27

Wide Mode 键 12, 14
