用户手册 DEOS 383CV Mirka

DEOS 353 和 383 零件清单 · 套件

Mirka 代码	项目	说明	套件	数量	锁紧扭力
MIE6520211 开始按钮套件 A
	2 开始按钮 1
	3 开始按钮弹簧 1
MIE6520511 螺丝套件 B
	5 螺丝			4	0.6 Nm
	9 螺丝			2	1.4 Nm
	35 螺丝			2	0.6 Nm
MIE3321211 转环排气套件			C
	9 螺丝			2	1.4 Nm
	12 转环排气组件 1
MIE3321111		型号标签套件 220-240 V EU	D
	11	型号标签 383		10
	11	型号标签 353		10
MIE3321111CN		型号标签套件 220-240 V CN	D
	11	型号标签 383		10
	11	型号标签 353		10
MIE3321111AN		型号标签套件 220-240 V ANZ	D
	11	型号标签 383		10
	11	型号标签 353		10
MIE3321811 轴承套件 E
	18	螺丝		4
	19	防尘罩		1
	20	轴承法兰 1
	21	滚珠轴承 1
MIE3322711 支撑垫螺丝套件			F
	27	螺丝		8
	29	螺丝		4
MIE3322411 平衡压下螺丝套件			G
	13	垫圈		1
	24	螺丝		1
MIE3321011 垫板螺丝套件 H
	10	螺丝		4

注意！由未经授权的维修人员进行维修将违反 Mirka 的保修协议。电动工具必须由合格的维修人员按国家规定进行维修。

DEOS 353 和 383 零件清单 · 备件和附件

Mirka 代码	项目	说明	套件	数量	锁紧扭力
MIE3310111	1	杆3.0 mm		1
	2 开始按钮 A 1
	3 弹簧 A 1
MIE6510411	4	盖板		1
	5 螺丝 B 4
MIE6510611	6	速度控制装置*		1
MIE6510611CN	6	速度控制装置 CN *		1
MIE9016011	7	可重接电源线 4.3 m CE 230 V EU		1
MIE9017011	7	可重接电源线 4.3 m CE 230 V UK		1
MIE9017111	7	可重接电源线 4.3m CE 230 V CH		1
MIE9017511	7	可重接电源线 4.3m CE 230 V ANZ		1
MIE9017611	7	可重接电源线 4.3m CE 230 V ARG		1
MIE6517411	7	电源线 4.3 m CE 230 V CN		1
MIE3310811	8	外壳		1
	9 螺丝 B, C 4
	10	螺丝	H	4
	11	型号标签 220-240 V EU	D 1
	11	型号标签 220-240 V CN	D 1
	11	型号标签 220-240 V ANZ	D 1
	12	转环排气组件	C	1
	13	垫圈	G	1
MIE3321411	14	电机组件 230 V *		1	25 Nm
MIE3311511	15	风扇		1
MIE3311611	16	推锁垫圈 10 mm		1
MIE3361611	16	推锁垫圈 12 mm		1
MIE3311711	17	支撑垫		2
	18	螺丝 E 4
MIE3311911	19	防尘罩	E	1
	20	轴承法兰 E 1
	21	滚珠轴承 E 1
MIE3312211	22	轴承外壳		1
MIE3512311	23	平衡重 81 x 133 mm		1
MIE3812311	23	平衡重 70 x 198 mm		1
	24	螺丝	G	1
MIE3312511	25	密封件		1
MIE3512611	26	垫板 81 x 133 mm		1
MIE3812611	26	垫板 70 x 198 mm		1
	27	螺丝	F	8
8292353011	28	支撑网垫 81 x133 mm 把手 46H 中型		1
8292383011	28	支撑网垫 70 x198 mm 把手 48H 中型		1
	29	螺丝	F	4
	35	螺丝	B	2

* 备件仅向获授权的维修者提供。

DEOS Delta 663 零件清单·套件

Mirka 代码	项目	说明	套件	数量	锁紧扭力
MIE6520211 开始按钮套件 A
	2 开始按钮 1
	3 开始按钮弹簧 1
MIE6520511 螺丝套件 B
	5 螺丝 4	0.6 Nm
	9 螺丝 2	1.4 Nm
	35 螺丝			2	0.6 Nm
MIE6621211 转环排气套件 C
	9 压下螺丝 2	1.4 Nm
	12 转环排气组件 1
	型号标签套件 220-240 V EU
	11 型号标签套件 663			5
MIE3321811 轴承套件 D
	18 螺丝 4
	19 防尘罩			1
	20 轴承法兰 1
	21 滚珠轴承 1
MIE3322711 支撑垫螺丝套件			E
	27 螺丝 4
	29 螺丝 4
MIE3322411 平衡压下螺丝套件			F
	13 垫圈 1
	24 螺丝 1
MIE3321011 垫板螺丝套件			G
	10 螺丝 4

注意！由未经授权的维修人员进行维修将违反 Mirka 的保修协议。电动工具必须由合格的维修人员按国家规定进行维修。

DEOS Delta 663 零件清单 · 备件和附件

Mirka 代码	项目	说明	套件	数量	锁紧扭力
MIE3310111	1	杆3.0 mm		1
	2 开始按钮A 1
	3 弹簧A 1
MIE6510411	4	盖板		1
	5 螺丝B 4
MIE6510611	6	速度控制装置*		1
MIE9016011	7	可重接电源线4.3 m CE 230 V EU		1
MIE9017011	7	可重接电源线4.3 m CE 230 V UK		1
MIE9017111	7	可重接电源线4.3 m CE 230 V CH		1
MIE9017511	7	可重接电源线4.3 m CE 230 V ANZ		1
MIE9017611	7	可重接电源线4.3 m CE 230 V ARG		1
MIE6517411	7	电源线4.3 m CE 230 V CN		1
MIE6610811	8	外壳		1
	9 螺丝B,C 4
	10	螺丝	H	4
	11	型号标签230V	D 1
	12	转环排气组件	C	1
	13	垫圈	G	1
MIE3321411	14	电机组件230V*		1	25 Nm
MIE3311511	15	风扇		1
MIE3311611	16	推锁垫圈10mm		1
MIE3361611	16	推锁垫圈12mm		1
MIE3311711	17	支撑垫		2
	18	螺丝E 4
MIE3311911	19	防尘罩	E	1
	20	轴承法兰E 1
	21	滚珠轴承E 1
MIE3312211	22	轴承外壳		1
MIE6612311	23	平衡重100x152x152mm		1
	24	螺丝G 1
MIE6612511	25	密封件		1
MIE6612611	26	垫板100x152x152mm		1
	27	螺丝	F	4
8292663011	28	支撑网垫100x152x152mm把手32H中型		1
	29	螺丝F 4
	35	螺丝B 2

* 备件仅向获授权的维修者提供。

符合性声明

Mirka Ltd, 66850 Jeppo, Finland根据我们的唯一责任声明,产品 Mirka® DEOS 353, 383 & Delta 663 10,000 rpm 电动偏摆砂磨机(特定型号请参见“技术数据”表)(与此声明相关)根据2006/42/EC, 2011/65/EU, 2014/53/EU的规定,符合以下标准或其他规范性文件:EN 62841-1:2015, 62841-2-4:2014, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1。
Jeppo 2020年8月13发布地点和日期	公司 Stefan Sjöberg, 首席执行官
操作说明包括:分解图、零件清单、符合性声明、重要注意事项、警告、注意、其他安全警告、技术数据66850 Jeppo, Finland表、噪音和振动信息、工具的正确使用、工作电话[phone]台、入门指南、操作说明、蓝牙、维护、更换转真+358 20 760 2290撑垫、保护垫、其他服务、故障排除指南、处置信息。	制造商/供应商Mirka Ltd

原始说明译文。我们保留不经事先通知即更改本手册的权利。

重要注意事项

在安装、操作、或维护该工具之前，请仔细阅读这些安全和操作说明。将这些说明保存在安全且方便取用的位置。

所需的人员安全设备

阅读操作员手册 佩戴听力保护装置 佩戴安全手套 佩戴口罩佩戴安全眼镜

警告：可能导致死亡或重伤和/或财产损失的潜在危险情况。

小心：可能导致轻伤或中等程度伤害和/或财产损失的潜在危险情况。

请阅读并遵守

• 一般工业安全与健康法规，Part 1910，OSHA 2206，提供方：
  Superintendent of Documents; Government Printing Office; Washington DC 20402
• 州与地方法规

警告

• 在使用本工具时，必须按照制造商的说明和地方/国家标准来佩戴所需的个人安全防护设备。
• 只有使用 Mirka 原装支撑垫才能确保此工具的电气安全。
• 切勿在疲劳或服用毒品、酒精或药物的情况下使用电动工具。
• 阅读作业表面的材料安全数据表 (MSDS)。
• 使用具有除尘功能的工具。合适的除尘装置能减少有害粉尘。
• 身体不得过度伸展。操作员必须站在稳固的位置上，依靠坚实的立足点，与结实的地板之间产生较大的抓地力。
• 不得穿着宽松的衣服或佩戴首饰。保持头发、衣服和手套远离移动的零件。宽松的衣服、首饰或长发会被移动的零件缠绕。
• 如果感到手部/腕部有任何不适，请停止工作并马上就医。重复性的工作、运动和过度震动会导致手部、腕部和胳膊受伤。
• 不得在爆炸性环境中使用本电动工具，如存在易燃液体、气体或粉尘的情况下。电动工具会产生火花，可能会引燃粉尘或烟雾。

注意

• 请保持作业区域干净、照明充足。
• 始终确保牢牢固定待砂磨的工件。
• 在更换磨料前应始终断开电源。确保磨料完全居中并牢牢的粘附在支撑垫上。
• 操作电动工具时请勿让儿童和旁人靠近。分神会导致您失去对工具的控制。
• 始终注意作业安全。携带、存放或无人看管工具时切勿接通电源。
• 使用期间，双手应远离垫片。

其他安全警告

• 使用本工具前请阅读所有说明。所有操作人员必须经过全面培训，知道如何正确、安全使用本工具。
• 所有维护工作必须由经过培训的人员执行。如需维修，请联系 Mirka 授权维修中心。
• 始终使用带电流式漏电断路器(RCD)的工具，额定漏电电流为30毫安或以下。
• 电源插座和接头是非 IEC 的电器连接器。仅使用 Mirka 原装电源电缆。Mirka 电源电缆可向 Mirka 经销商购买。
• 定期检查工具、支撑垫、电源线和接头是否有磨损。
• 每日清洁或更换除尘装置的集尘袋。粉尘可能会高度易燃。清洗或更换集尘袋也可以确保最佳性能。
• 始终确保电动工具的规格与电源相对应（伏，赫兹）。
• 如果本工具存在故障迹象，请立即停止使用并安排检修和维修。

技术数据

Mirka® DEOS 353CV 383CV Delta 663CV
功率	250 W 250 W 250 W
电源电压	220-240 VAC 220-240 VAC 220-240 VAC
转速	5 000-10 000 rpm 5 000-10 000 rpm 5 000-10 000 rpm
偏摆	3.0 毫米(1/8英寸) 3.0 毫米(1/8英寸) 3.0 毫米(1/8英寸)
支撑垫尺寸	81 × 133 毫米(3 × 5英寸) 70 × 198 毫米(3 × 8英寸) 100 × 152 × 152 毫米 (4 × 6 × 6英寸)
重量	0.97 千克(2.1磅) 1.0 千克(2.2磅) 0.97 千克(2,1磅)
防护程度	| | |

噪音和振动信息

测定的值根据 EN 62841 确定。

Mirka® DEOS	353CV	383CV	Delta 663CV
声压电平 (LpA)	69 dB(A)	71 dB(A)	68 dB(A)
声功率电平 (LWA)	80 dB(A)	82 dB(A)	79 dB(A)
声测量不确定度 K	3.0 dB	3.0 dB	3.0 dB
振动排放值 ah*	2.6 m/s2	2.6 m/s2	2.6 m/s2
振动排放不确定度 K*	1.5 m/s2	1.5 m/s2	1.5 m/s2

规格如有变更，恕不另行通知。型号系列在不同市场或有不同。

* 表中所列值来自根据所述法规和标准进行的实验室测试，并不足以进行风险评估。在特定工作场所中测得的值可能比声明的值要大。实际显示值和个人受到的风险或伤害等级在每种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，Mirka Ltd将不承担任何责任。

更多职业健康和安全信息,请参见以下网站:

https://osha.europa.eu/en(欧洲)或http://www.osha.gov(美国)

正确使用工具

本砂磨机专为使用专用砂轮对所有类型的材料进行砂磨而设计，包括金属、木材、石材、塑料等。在没有咨询制造商或其授权供应商的情况下，不得将本砂磨机用于指定用途以外的其他用途。使用 Mirka 原装支撑垫才能实现最佳性能。其他支撑垫可能会降低性能，并增加震动。外壳上的冷风通风口必须保持清洁和通畅，确保空气流通。修理工作仅可由授权维修中心执行。

工作站

本工具可作为手持工具使用。始终建议站在牢固地面上时使用本工具。它可用于任何位置，但是在使用之前，操作者必须位于稳固的位置，有一个坚实的抓地力和立足点，并且要注意砂磨机会产生扭矩反作用。参见“操作说明”部分。

入门指南

拆开工具包装时，确保其保持原封、完整，并且运输途中没有造成损坏。绝不要使用损坏的工具。

使用前，请检查支撑垫是否正确安装并已拧紧。将电源线连接到砂磨机。将电源线连接到接地插座（220-240 VAC，50/60 赫兹）。

为了发挥本工具的最大功率，建议配合 Mirka 除尘装置和 Mirka 网状砂磨产品一起使用。Mirka 砂磨机、网状砂磨产品和 Mirka 除尘装置结合使用是 Mirka 无尘砂磨解决方案。

砂磨机的电源线连接到除尘装置前部的主电源。将砂磨机电源线连接到除尘装置的出口时可以使用除尘装置的自动启动功能。

操作说明

• 本工具可作为手持工具使用。本工具可在任何位置使用。请注意!砂磨机启动时可产生扭矩反作用。
• 确保砂磨机已关闭。选择适当的磨料，确保其安装在支撑垫上。确保磨料居于支撑垫中心位置。要获得最佳性能，我们建议本工具与其他 Mirka 产品和配件结合使用。
• 按下图1的“开/关”键打开砂磨机。砂磨机LED灯（右）现在为绿色。
• 现在按下控制杆即可启动砂磨机。
• 若要启动砂磨机的持续运行模式，请按住开/关按钮2秒钟。
• 若要关闭持续运行模式，请按开/关按钮。
• 通过调节控制杆的位置可在5,000和最大RPM间调节速度。
• 按 RPM+ 或 RPM- 可以调节最大 RPM，如图 1 所示。RPM 可调整为 5,000、6,000、7,000、7,500、8,000、9,000 和 10,000 RPM。
• 工具有两种速度控制模式。在默认模式下，通过调节控制杆的位置可以线性调节速度。在另一种模式下，工具运行时速度会固定在设定的最大RPM值上。当同时按下 RPM + 和 RPM - 按钮时，工具会在两种模式间切换。
• 在进行砂磨时，必须把工具放在工作台上，然后再启动工具。必须先把工具拿下工作台，然后再停止。
• 砂磨完成时，按下“开/关”键便可关闭砂磨机。砂磨机LED灯（右）现在已关闭。

蓝牙

此工具搭载 Bluetooth®（蓝牙）低能耗技术，可连接至 App，由此使用更多工具功能。如需有关 App 功能的更多信息并了解该 App 在您所在国家／地区是否可用，请访问 www.mirka.com。

在 Mirka® DEOS 上激活蓝牙的方法如下:

1. 将电源线连接至电源插座。
2. 按下并按住 rpm+ 按钮，同时按 “开/关” 按钮打开工具。
3. 左侧 LED 亮起（绿色），表明蓝牙已激活。
   4.从电源插座断开工具的电源就会取消激活蓝牙。

注意！如未安装 App 或 App 在您所在国家／地区不可用，则不应激活蓝牙。

Bluetooth® 文字标志和标识是 Bluetooth SIG, Inc. 所有的注册商标，Mirka Ltd 对该等标志的任何使用，都是根据许可做出的。其他商标和商业名称都是其各自所有人的商标和商业名称。

维护

维护前请断开电源！ 仅使用 Mirka 原装备件！

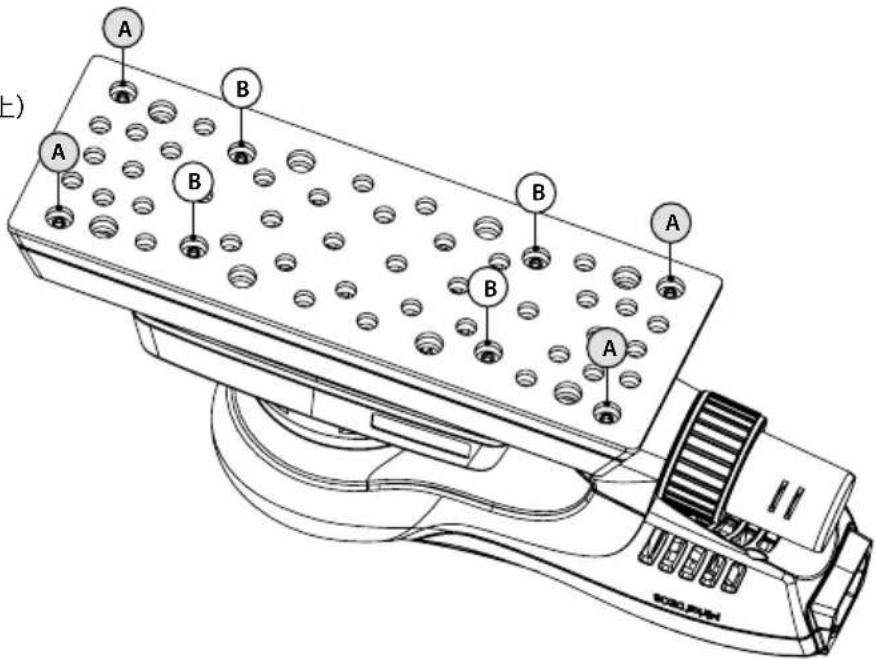

更换支撑垫

支撑垫用 8 颗螺钉固定。

A=8 毫米（仅用于 70 × 198 毫米上） B=16 毫米

拆除

1. 将工具上下颠倒
2. 拆下 4 颗螺钉 (A)。
3. 拆下 4 颗螺钉 (B)。
4. 拆下支撑垫

安装

1. 装上新垫片。
2. 装上 4 颗螺钉 (B)。
3. 装上 4 颗螺钉 (A)。
4. 最后拧紧全部 8 颗螺钉。

Mirka 的保护垫可在使用网状产品使劲持续打磨时保护支撑垫以防磨损。 具成本效益的保护垫被置于支撑垫和砂纸之间，应定期更换。保护垫可延长支撑垫的寿命。

必须由经过培训的人员进行维修。要保持工具保修有效并确保最佳的工具安全和性能，必须由 Mirka 授权服务中心进行维修。要查找当地的 Mirka 授权服务中心，请联系 Mirka 客户服务或您的 Mirka 经销商。

故障排除指南

症状 可能的原因 解决方案
砂磨机 LED 灯(右)在红色与绿色之间闪烁。	连接的电源插座电压错误。将砂磨机连接至与本工具标称电压相匹配的电源插座。
砂磨机打开时 LED 灯(右)不亮。	电源线未正确连接到砂磨机或电源插座。	请正确连接。
砂磨机 LED 灯(右)为红色,砂磨时速度降为 5,000 RPM。	砂磨机温度过高。长时间负载过重。一段时间内减少砂磨机的负载,砂磨机的速度便会提高。
砂磨机 LED 灯(右)为红色,RPM 稍有降低。	短时间负载过重。减少负载,LED 灯(右)将自动变为绿色。
砂磨机已停止,LED 灯(右)呈红色亮起。	工具因为高温缘故进入安全模式。	请等待工具冷却。

处置信息

危险

旧电器处理指南。拔下电源线，使多余的电动工具不可使用。仅适用于欧盟国家。请勿将电动工具与家居废弃物一起处置。为遵守关于废弃电子和电气设备的欧盟指令2011/65/EU、2015/863/EU和2012/19/EU并依法实施，已达使用寿命的电动工具必须单独收集并送回环保回收站。
