Tipo de producto	Lijadora orbital eléctrica
Marca	Mirka
Modelo	DEOS 383CV
Potencia absorbida	250 W
Tensión de alimentación	220–240 VAC
Velocidad de rotación	5000–10000 rpm
Excentricidad	3,0 mm
Diámetro del plato	70 × 198 mm
Peso	1,0 kg
Nivel de protección	I
Nivel de presión acústica	71 dB(A)
Nivel de potencia acústica	82 dB(A)
Valor de emisión de vibración	2,6 m/s²
Tecnología inalámbrica	Bluetooth® de bajo consumo
Uso previsto	Lijado de superficies de metal, madera, piedra, plástico
Fijación del plato	Mediante 8 tornillos (4 tornillos A de 8 mm y 4 tornillos B de 16 mm)
Protector de plato	Disponible para prolongar la vida útil
Mantenimiento	Limpieza regular, reemplazo del plato, mantenimiento por centro autorizado
Equipo de protección individual	Gafas, protectores auditivos, guantes, mascarilla facial
Dispositivo de seguridad	DDR con corriente residual ≤30 mA
Accesorios recomendados	Extractor de polvo Mirka, abrasivos Net
Ajuste de velocidad	Mediante palanca progresiva o escalones mediante botones rpm +/-, dos modos
Indicación LED	Verde (encendido), rojo (sobrecalentamiento), parpadeante (error de tensión)

Preguntas frecuentes - DEOS 383CV Mirka

¿Cómo reemplazar el plato de la lijadora DEOS 383CV?

Desconecte primero la alimentación. Dé la vuelta a la herramienta, destornille los 4 tornillos de 8 mm (A) y luego los 4 tornillos de 16 mm (B). Retire el plato desgastado. Coloque el nuevo plato y vuelva a atornillar comenzando por los tornillos B y luego los tornillos A. Apriete los 8 tornillos.

¿Cómo ajustar la velocidad de rotación?

Puede ajustar la velocidad de dos maneras: en modo predeterminado, use la palanca para una variación lineal entre 5000 y 10000 rpm. En modo fijo, la velocidad permanece en el régimen máximo definido. Para cambiar de modo, presione simultáneamente los botones rpm + y -. También puede usar los botones rpm +/- para seleccionar escalones (5000, 6000, 7000, 7500, 8000, 9000, 10000 rpm).

¿Cómo activar el Bluetooth en la DEOS 383CV?

Conecte la herramienta a la red eléctrica. Mantenga presionado el botón rpm+ mientras enciende la herramienta con el interruptor On/Off. El LED izquierdo se enciende en verde, indicando que el Bluetooth está activo. Nota: desconectar la herramienta desactiva el Bluetooth. Active el Bluetooth solo si la aplicación Mirka está disponible en su país.

¿Qué hacer si el LED derecho parpadea en rojo y verde?

Este parpadeo indica que la lijadora está conectada a un enchufe con una tensión inadecuada. Conéctela a un enchufe cuya tensión nominal corresponda a 220–240 VAC.

¿Por qué la lijadora reduce la velocidad a 5000 rpm con el LED rojo?

Esto significa que la temperatura de la lijadora es demasiado alta debido a un uso excesivo. Reduzca temporalmente la carga sobre la herramienta para permitir que se enfríe y vuelva a acelerar. El LED volverá a ponerse verde.

¿Qué tipo de abrasivo usar con la DEOS 383CV?

Para un rendimiento óptimo, use abrasivos de la gama Net Mirka con un plato Velcro. Asegúrese de que el abrasivo esté centrado y firmemente fijado en el plato. Se recomienda la combinación con un extractor de polvo Mirka.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre los EPI recomendados: gafas de seguridad, protectores auditivos, guantes y mascarilla facial. Utilice un dispositivo diferencial (DDR) con una corriente residual ≤30 mA. No trabaje en atmósfera explosiva. Mantenga las manos alejadas del plato en funcionamiento. Desconecte la herramienta antes de cualquier intervención.

¿Dónde puedo encontrar piezas de repuesto?

Use exclusivamente piezas originales Mirka. Los platos, protectores de plato y cables de alimentación Mirka están disponibles en los proveedores autorizados Mirka. Para cualquier reparación, contacte a un centro de servicio autorizado Mirka.

La lijadora se ha detenido y el LED derecho está rojo fijo, ¿qué hacer?

La herramienta ha entrado en modo de seguridad debido a un sobrecalentamiento. Espere a que la herramienta se enfríe completamente. Una vez fría, el LED debería apagarse y la herramienta podrá reiniciarse. Si el problema persiste, contacte a un centro autorizado.

¿Cómo mantener la lijadora después de un uso intensivo?

Desconecte la herramienta. Limpie regularmente los ventiladores para evitar obstrucciones. Verifique el desgaste del plato, del cable y de las conexiones. Reemplace el plato si es necesario. Limpie o reemplace diariamente la bolsa de polvo del extractor asociado. El mantenimiento pesado debe ser confiado a un centro autorizado Mirka.

MANUAL DE USUARIO DEOS 383CV Mirka

es Instrucciones de manejo 52

et Kasutusjuhised....58

Declaración de conformidad

Mirka Ltd, 66850 Jeppo, Finlandia declaramos bajo nuestra única responsabilidad que los productos Lijadora Orbital Eléctrica Mirka® DEOS 353, 383 & Delta 663 10 000 R.P.M. (véase la tabla de “Datos técnicos” correspondiente al modelo concreto) al que se refiere esta declaración está en conformidad con la(s) norma(s) siguiente(s) o cualquier otro documento normativo: EN 62841-1:2015, 62841-2-4:2014, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1 de acuerdo con las normativas 2006/42/CE, 2011/65/EU, 2014/53/EU.
Jeppo 13-08-2020Lugar y fecha de emisión	Compañía Stefan Sjöberg, Director Ejecutivo
Instrucciones de manejoDespiece, Lista de piezas, Declaración de conformidad, Importante, Advertencia, Aviso, Precauciones de seguridad adicionales, Tabla de datos técnicos, Información sobre ruido y vibración, Uso correcto de la herramienta, Superficies de trabajo, Cómo arrancar, Instrucciones de manejo, Bluetooth, Mantenimiento, Cambio del plato de soporte, Protector del plato, Servicio técnico adicional, Guía solución de problemas, Información sobre gestión de residuos.	Fabricante / ProveedorMirka Ltd66850 Jeppo, FinlandiaTfno. [phone]Fax [phone]www.mirka.com

Traducción de las instrucciones originales. Nos reservamos el derecho a efectuar modificaciones en este manual sin previa notificación.

Importante

Lea las instrucciones de seguridad y operación con cuidado antes de instalar, operar o realizar mantenimiento de esta herramienta. Guarde estas instrucciones en un lugar fácilmente accesible.

Equipo de seguridad personal necesario

Lea el manual del operador

seguridad

Protección auditiva

Guantes de seguridad

MáscaraGafas de

Aviso: Indica una situación potencialmente peligrosa la cual podría causar la muerte, lesiones graves y/o daños a la propiedad.

Aviso: Indica una situación potencialmente peligrosa la cual podría causar lesiones leves o moderadas y/o daños a la propiedad.

Por favor lea y aténgase a lo siguiente:

• Normativa de salud e higiene general del sector (General Industry Safety & Health Regulations, part 1910, OSHA 2206) disponible en:
  Superintendent of Documents; Government Printing Office; Washington DC 20402
• Normas estatales y locales

ADVERTENCIA

• Lleve puesto siempre el equipo de seguridad personal de acuerdo con las instrucciones del fabricante y de los estándares locales/nacionales cuando utilice esta herramienta.
• Solo el uso de platos de soporte originales de Mirka puede garantizar la seguridad eléctrica de la herramienta.
• No utilice una herramienta eléctrica si está cansado o si se halla bajo los efectos de drogas, alcohol o medicamentos.
• Lea la Hoja de Datos de Seguridad de Materiales (MSDS) en relación a la superficie de trabajo.
• Utilice la herramienta con extracción de polvo. Una unidad adecuada de extracción de polvo reducirá los riesgos derivados del polvo.
• No se exceda en sus movimientos. El operador debe adoptar siempre una postura segura, con un agarre firme y con los pies en firme equilibrio sobre una superficie sólida.
• No use ropa holgada ni joyas. Mantenga su pelo, ropa y guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
• En caso de cualquier daño físico en la mano/muñeca, deje de trabajar y busque atención médica. Las lesiones en la mano, la muñeca y el brazo pueden derivar de un trabajo con movimientos repetitivos o de una exposición excesiva a las vibraciones.
• No utilice herramientas eléctricas en ambientes inflamables, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas provocan chispas que pueden inflamar el polvo o gases.

PRECAUCIÓN

• Mantenga la zona de trabajo limpia y bien iluminada.
• Asegúrese siempre de que la superficie de trabajo que va a lijar está firmemente sujeta en su lugar.
• Antes de cambiar el abrasivo, desconecte siempre la fuente de alimentación. Asegúrese de que el abrasivo está perfectamente centrado y firmemente sujeto al plato de soporte.
• Mantenga a los niños y personas circundantes alejados mientras maneja la herramienta eléctrica. Las distracciones pueden llevarle a perder el control de la herramienta.
• Preste atención en todo momento a la seguridad laboral. Nunca transporte, almacene o descuide la herramienta con la fuente de alimentación conectada.
• Mantenga las manos alejadas del plato cuando esté en funcionamiento.

Precauciones de seguridad adicionales

• Lea todas las instrucciones antes de utilizar la herramienta. Todos los usuarios deben estar ampliamente capacitados para el uso adecuado y seguro de esta herramienta.
• Todo mantenimiento debe ser realizado por personal capacitado. Para reparaciones, póngase en contacto con un centro de servicio autorizado de Mirka.
• Utilice siempre las herramientas con un dispositivo de corriente residual (RCD) con una corriente residual registrada de 30 mA o inferior.
• El enchufe de la fuente de alimentación y el conector son acopladores no compatibles con la IEC. Utilice solamente un cable de fuente de alimentación original de Mirka. Puede adquirir el cable de fuente de alimentación de Mirka de su distribuidor de Mirka.
• Verifique periódicamente el desgaste de la herramienta, el plato de soporte, el cable de alimentación y los accesorios.
• Se debe limpiar o reemplazar la bolsa de recolección de polvo del extractor diariamente. El polvo puede ser altamente combustible. La limpieza o el cambio de la bolsa aseguran también un rendimiento óptimo.
• Asegúrese siempre de que las especificaciones de la herramienta eléctrica corresponden a la fuente de alimentación (V, Hz).
• Si la herramienta pareciera estar funcionando mal, deje de usarla de inmediato y llévela a reparar.

Datos técnicos

Mirka® DEOS 353CV 383CV Delta 663CV

Alimentación 250 W 250 W 250 W
Tensión de red 220–240 VAC 220–240 VAC 220–240 VAC
Velocidad	5000–10 000 R.P.M.	5000–10 000 R.P.M.	5000–10 000 R.P.M.
Órbita 3,0 mm (1/8") 3,0 mm (1/8") 3,0 mm (1/8")
Tamaño del plato de soporte	81 × 133 mm (3 × 5")	70 × 198 mm (3 × 8")	100 × 152 × 152 mm (4 × 6 × 6")
Peso	0,97 kg (2,1 lbs)	1,0 kg (2,2 lbs)	0,97 kg (2,1 lbs)
Grado de protección	I	I	I

Información sobre ruido y vibración

Los valores medidos se determinan en base a EN 62841.

Mirka® DEOS	353CV	383CV	Delta 663CV
Nivel de presión del sonido (LpA)	69 dB(A)	71 dB(A)	68 dB(A)
Nivel de potencia del sonido (LWA)	80 dB(A)	82 dB(A)	79 dB(A)
Incertidumbre sobre la medición del sonido K	3,0 dB	3,0 dB	3,0 dB
Valor de emisión de la vibración ah*	2,6 m/s2	2,6 m/s2	2,6 m/s2
Factor de incertidumbre en la emisión de la vibración K	1,5 m/s2	1,5 m/s2	1,5 m/s2

Especificaciones sujetas a cambios sin previa notificación. La gama de modelo puede variar de un mercado a otro.

* Los valores indicados en la tabla son de las pruebas de laboratorio, de conformidad con los códigos y estándares establecidos, y no son suficientes para la evaluación de riesgos. Los valores medidos en una zona de trabajo determinada pueden ser más altos que los declarados. Los valores reales de exposición y la cantidad de riesgo o daño sufrido por un individuo son únicos para cada situación y dependen de su entorno, la forma en que el individuo trabaja, el material en concreto en que se trabaja, el diseño del puesto de trabajo y el tiempo de exposición y las condiciones físicas del usuario. Mirka Ltd no se hace responsable de las consecuencias del uso de los valores declarados en lugar de los valores reales de exposición para cualquier evaluación del riesgo individual.

Se puede obtener más información sobre riesgos y seguridad laborales en las siguientes páginas web: https://osha.europa.eu/en (Europa) o http://www.osha.gov (EE.UU.)

Uso correcto de la herramienta

Esta herramienta ha sido diseñada para ser utilizada con todo tipo de materiales, es decir, metales, madera, piedra, plásticos, etc. utilizando abrasivos diseñados para este propósito. No utilice esta lijadora para ningún propósito que no esté entre aquellos especificados sin consultar antes con el fabricante o el proveedor autorizado del fabricante. Utilice solo platos de soporte originales de Mirka que hayan sido diseñados para un rendimiento óptimo. Otro platos de soporte pueden reducir el rendimiento y aumentar las vibraciones. Las ranuras de ventilación de la carcasa deben estar siempre libres de obstrucciones y limpias para asegurar la circulación del aire. Las tareas de reparación solo se podrán llevar a cabo en un centro de reparaciones autorizado.

Superficies de trabajo

La herramienta ha sido diseñada para su uso como herramienta manual. Siempre recomendamos que se utilice la herramienta sobre un suelo resistente. Puede utilizarse en cualquier posición, pero antes de dicho uso, el usuario debe estar en una posición segura, con una sujeción firme y los pies sobre un suelo estable, siendo consciente de que la lijadora puede desarrollar una reacción de par. Véase la Sección "Instrucciones de Manejo".

Cómo arrancar

Al desembalar la herramienta, asegúrese de que está intacta, completa y de que no ha sido dañada durante el transporte. No utilice nunca una herramienta dañada.

Antes de utilizarlo, compruebe que el plato de soporte esté correctamente fijado y bien sujeto. Conecte el cable de alimentación a la lijadora. Conecte el cable de alimentación a una salida con toma de tierra (220–240 VAC, 50/60 Hz).

Para obtener la máxima potencia de esta herramienta se recomienda utilizarla con el extractor de polvo de Mirka y con productos de lijado de malla de Mirka. La combinación de lijadoras y productos de lijado de malla de Mirka con el extractor de polvo de Mirka es la base de las soluciones de lijado libre de polvo de Mirka.

El cable de alimentación de la lijadora se conecta a la toma de corriente por la parte frontal del extractor de polvo. Al conectar el cable de alimentación de la lijadora a la salida del extractor de polvo, es posible utilizar la función de autoencendido del extractor de polvo.

Instrucciones de Manejo

• La herramienta ha sido diseñada para uso como herramienta manual. La herramienta se puede utilizar en cualquier posición. Aviso: La lijadora puede desarrollar una reacción de par en el momento del encendido.
• Asegúrese de que la lijadora está apagada. Seleccione un abrasivo adecuado y fijelo bien sobre la almohadilla de apoyo. Asegúrese de que el abrasivo está centrado sobre el plato de soporte. Para obtener un rendimiento óptimo se recomienda utilizar la herramienta con otros productos y accesorios de Mirka.
• Encienda la lijadora pulsando el botón On/Off, figura 1. El led de la lijadora (a la derecha) emitirá una luz verde.
• La lijadora está lista para ponerse en marcha accionando la palanca.
• La velocidad se puede ajustar entre 5000 y el máx. de R.P.M. ajustando la posición de la palanca.
• El máx. de R.P.M. se puede ajustar pulsando R.P.M.+ o R.P.M.-, figura 1. Las R.P.M. se pueden ajustar en pasos de 5000, 6000, 7000, 7500, 8000, 9000 y 10 000 R.P.M.
• La herramienta tiene dos modos de control de velocidad. Por defecto, la velocidad se puede ajustar de forma lineal cambiando la posición de la palanca. En el otro modo, la velocidad sigue fija en el máx. de R.P.M. fijados cuando la herramienta está en funcionamiento. Cuando se pulsan simultáneamente los botones de R.P.M.+ y R.P.M.-, la herramienta oscila entre los dos modos de control.
• Para el lijado, coloque siempre la herramienta sobre la superficie de trabajo antes de encender la herramienta. Retire siempre la herramienta de la superficie de trabajo antes de detenerla.
• Una vez terminado el lijado, apague la lijadora pulsando el botón de On/Off. El led de la lijadora (a la derecha) a quedará apagado.

Bluetooth

Esta herramienta viene equipada con tecnología Bluetooth® de bajo consumo y se puede conectar a una app desde la cual se accede a otras funciones adicionales de la herramienta. Para más información sobre las funciones de la app y su disponibilidad en su país, visite www.mirka.com.

Para activar Bluetooth en su Mirka® DEOS, siga estos pasos:

1. Conecte el cable de alimentación a la toma de corriente.
2. Presione y mantenga pulsado el botón rpm+ mientras enciende la herramienta con el botón On/Off.
3. Las luces led de la izquierda se encenderán (en verde) para indicar que Bluetooth está activo.
4. Si la herramienta se desconecta de la toma de corriente, se desactivará el Bluetooth.

¡ATENCIÓN! Si la app no está instalada o no está disponible en su país, no debe activarse el Bluetooth.

La marca nominativa y los logos de Bluetooth® son marcas registradas que pertenecen a Bluetooth SIG, Inc., por lo cual todo uso que haga Mirka Ltd de dichas marcas será bajo licencia. Otras marcas registradas y nombres comerciales serán propiedad de sus respectivos propietarios.

Mantenimiento

¡Desconecte siempre la fuente de alimentación antes del mantenimiento! ¡Use solo piezas de repuesto originales de Mirka!

Cambio del plato de soporte

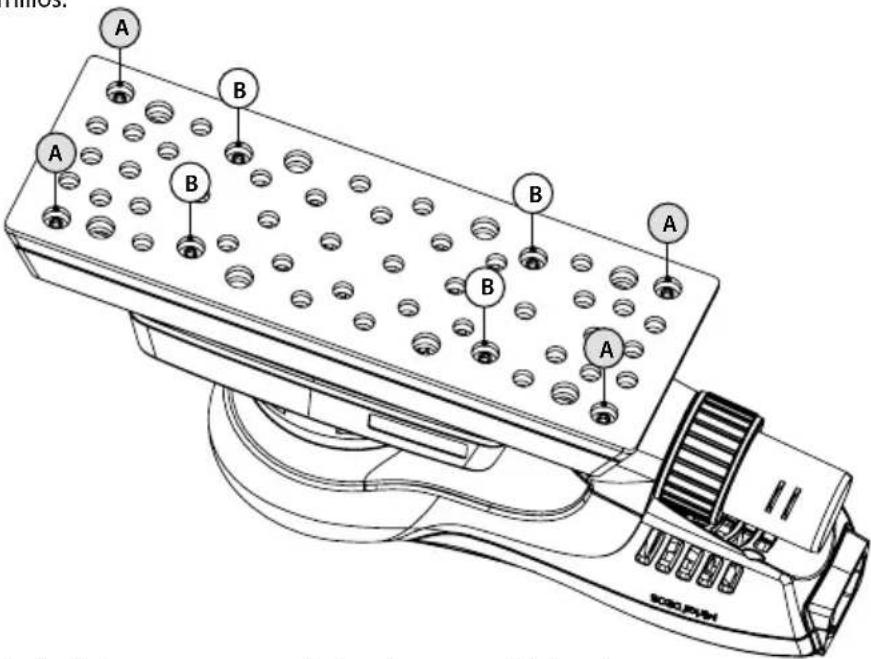

El plato de soporte se instala con 8 tornillos.

A = 8 mm (solo en 70 × 198 mm)

B = 16 mm

Retirar

1. Ponga la herramienta mirando hacia abajo.
2. Quite los 4 tornillos (A).
3. Quite los 4 tornillos (B).
4. Retire el plato de soporte.

Instalar

1. Encaje el nuevo plato.
2. Coloque los 4 tornillos (B).
3. Coloque los 4 tornillos (B).
4. Por último, apriete los 8 tornillos.

Los protectores de plato Mirka han sido diseñados para proteger el plato de soporte del deterioro que se produce al lijar de forma continua y agresiva con productos de malla. Estos protectores, de excelente relación calidad-precio, se colocan entre el plato de soporte y el disco de lijado y deben cambiarse con regularidad. Los protectores de plato prolongan la vida del plato de soporte.

Servicio técnico adicional

Solo el personal debidamente capacitado debe realizar el mantenimiento. Para mantener la garantía válida y para garantizar la seguridad y funcionamiento de la herramienta, se requiere que el servicio se efectúe en centros de servicio autorizado de Mirka. Para localizar su centro de servicio autorizado de Mirka, comuníquese con el Servicio de Atención al Cliente o con su distribuidor de Mirka.

Guía de solución de problemas

Sintoma Causa posible Solución
El led de la lijadora (a la derecha) emite una luz intermitente entre roja y verde.	Conectado a una toma de corriente con voltaje erróneo.	Conecte la lijadora a una toma de corriente que se corresponda con el voltaje nominal de la herramienta.
No hay luz en el led de la lijadora (a la derecha) cuando se enciende.	El cable de alimentación no está bien unido a la lijadora o al enchufe de la corriente.	Conéctelo bien.
El led de la lijadora (a la derecha) emite una luz roja y la lijadora baja a una velocidad de 5000 R.P.M. durante el lijado.	Temperatura demasiado alta en la lijadora. La carga a largo plazo es demasiado pesada.	Reduzca la carga de la lijadora durante un tiempo y la lijadora recuperará su velocidad habitual.
El led de la lijadora (a la derecha) emite una luz roja y las R.P.M. se reducen ligeramente.	La carga a corto plazo es demasiado pesada.	Utilice una carga más ligera y el led (a la derecha) pasará a emitir automáticamente una luz verde.
La lijadora se ha detenido y el led (a la derecha) está rojo.	La herramienta está en modo de seguridad debido a su alta temperatura.	Espere a que la herramienta se haya enfriado.

Información sobre gestión de residuos

PELIGRO

Indicaciones para la depolución de aparatos antiguos. Para inutilizar una herramienta de potencia obsoleta, quite el cable de alimentación. Solo para países de la UE. No se deshaga de sus herramientas eléctricas junto con el resto de sus residuos domésticos. En cumplimiento de las directivas europeas 2011/65/UE, 2015/863/UE y 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas que han llegado al final de su vida deben ser recogidas por separado y llevadas a una planta de reciclaje compatible con el medio ambiente.
