電源電源 LED	說明說明
綠正常動作。

• AXISD2110-VESecurityRadar
• 安装支架
• 管接头（2个）
• 用于立杆托架的螺丝T30（4个）。
• TorxTR20螺丝刀
• RJ45安装工具
• 电缆终端套管
• 锁紧垫圈
• 电缆垫圈，灰色（2个）
• 电缆垫圈，黑色（2个）
• 电缆套管
• 备用撑杆
• 印刷材料

- 用于连接外部设备的6针脚输入/输出连接板

- 安装指南（本文档）

-额外序号标签（2个）

-AVHS身份验证密钥

-钻孔模板

- 雷达监控标签

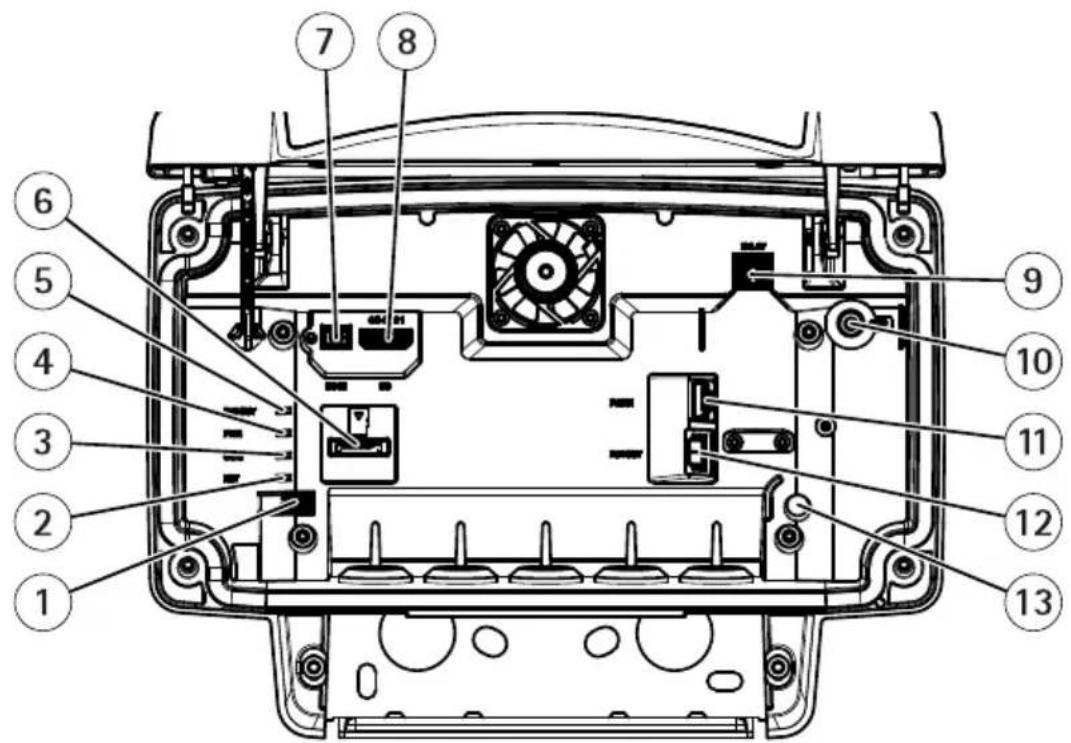

产品概述概述

有关技术规格，请参见 规格 在 第。173 页

产品安装位置

雷达用于监视开阔区域。覆盖区域内的实体物体（如树或灌木丛）背后会形成盲点（雷达阴影）。

将雷达安装在旁边没有其他物体或装置的立杆或墙面的一个点上。靠近雷达的反射无线电波的物体会影响性能。

为了能够正确识别覆盖区域内的移动情况，需要将该雷达安装在一个稳固支架上。请勿将雷达安装在一根摇晃的立杆上。

视野中的金属物体会产生影响性能的反射。

应避免雷与雷达之间面对面。

如果两个以上的雷达安装距离过近，则它们可能会互相干扰。要避免干扰其他AXIS D2110-VESecurityRadars，请参见安装多个雷达。在第160页

侦测範圍范围

为了优化性能，请将雷达安装在地面上方3.5米（11英尺）的位置。

备注

• 如果您将雷达安装在其他不同高度，请在校准雷达时在产品网页中输入实际的安装高度。
• 侦测范围受场景的影响。
• 侦测范围受邻近雷达的影响。
• 侦测范围受物体类型的影响。

在以下情况下会测量侦测范围：

• 范围将沿地面测量。
• 物体为身高170厘米（5英尺7英寸）的人。
• 人在雷达前方行走。
• 当人进入侦测区域时将测量这些值。
• 雷达灵敏度设置为中 中。

安装高度	垂直转动转动 0°	垂直转动转动 10°	垂直转动转动 20°
2.5米(8.2英尺)	3.0-60米(9.8-197英尺)	不推荐不推荐
3.5米(11英尺)	3.0-60米(9.8-197英尺)	不推荐不推荐
4.5米(15英尺)	4.0-60米(13-197英尺)	不推荐不推荐
5.5米(18英尺)	7.5-60米(25-197英尺)	不推荐不推荐
6.5米(21英尺)	7.5-60米(25-197英尺)	5.5-60米(18-197英尺)	不推荐
8米(26英尺)	不推荐9-60米	(30-197英尺)	7.5-30米(25-98英尺)
10米(33英尺)	不推荐15-60米	(49-197英尺)	9-35米(30-115英尺)
12米(39英尺)	不推荐23-60米	(75-197英尺)	13-38米(43-125英尺)
14米(36英尺)	不推荐27-60米	(89-197英尺)	17-35米(56-115英尺)
16米(52英尺)	不推荐不推荐25-50米		(82-164英尺)

安装安装雷达雷达

无线电波持续超出侦测区域，可能会干扰其他雷达，干扰范围最远可达350米（380码）。

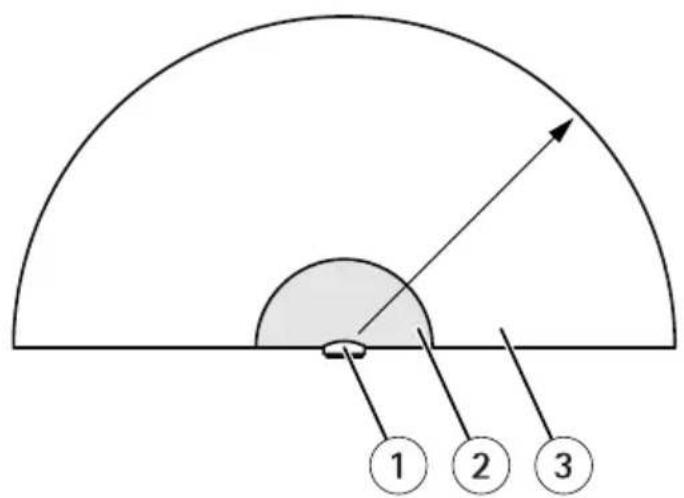

① ② ③

1 雷达

2 侦测区域

3 共存区域

1.为避免两个以上的雷达安装位置较近时发生干扰，请转到设 设置 >雷达雷达> 常规，然后在其存下选择邻近雷达的数量数量

如果雷达在其共存区域内有两个以上相邻的雷达，性能会降低。侦测范围变小，雷达无法正确地分类物体，会由于雷达之间的干扰出现假警报。

这些问题发生的概率和严重程度会随同一共存区域内雷达数量的增多而增加。另外还取决于环境以及雷达相对围栏、建筑物或相邻雷达的方向。

如果在同一区域安装三个以上雷达至关重要，请参见 安装 示例 在。第 161 页

安装示例

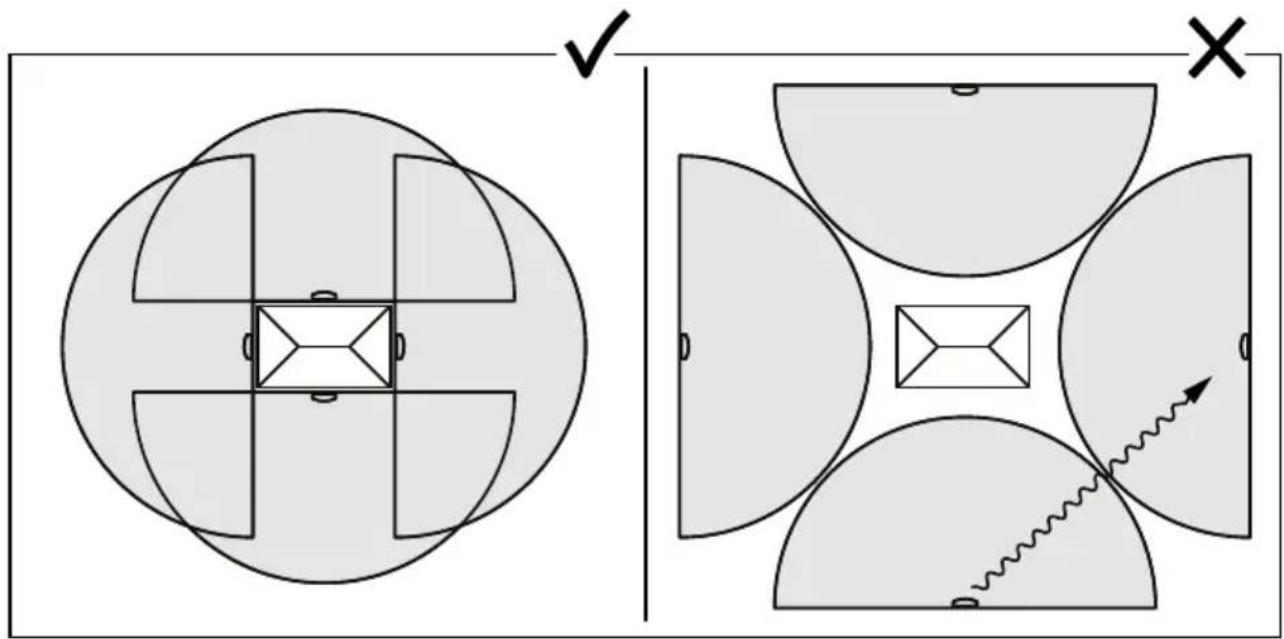

覆盖覆圈周界

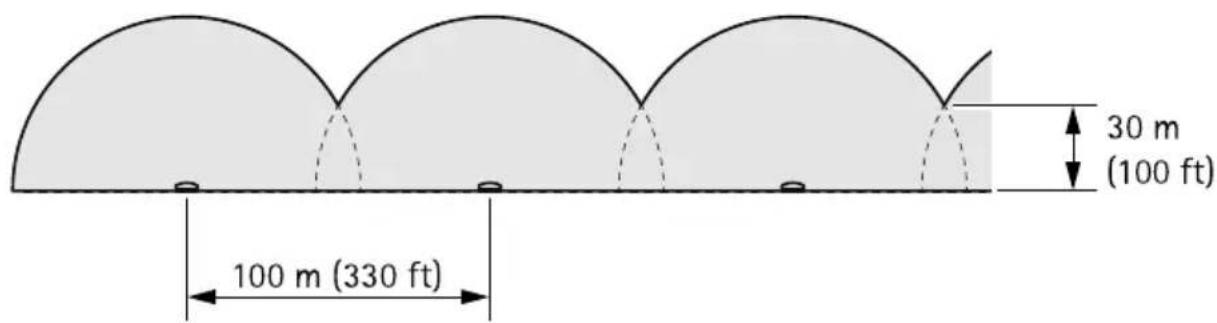

要创建虚拟围栏，您可并排放置多个雷达。我们建议雷达之间保持100米（330英尺）的间距。

要覆盖建筑物周围区域，请将雷达放在建筑物的墙上。雷达可以彼此靠近，由于它们相互之间朝向不同，因而不会产生干扰。

如果您将雷达面向建筑物放置，雷达相互之间会传输无线电波，从而降低性能。

要覆盖一个较大的开放区域，请使用两个立杆托架将两个雷达背靠背放置。

备注

当两个雷达像这样近距离安装在一起时，它们处于同一个共存区域。

您可以使用一个雷达的PoE输出来为第二个雷达供电，但无法以这种方式连接第三个雷达。

备注

当雷达由60W中跨供电时，雷达上的PoE输出将启用。

1. 使用钻孔模板在墙上钻孔。
2. 将安装支架紧固至墙壁。
3. 将网络电缆穿过安装支架。留出大约30厘米（12英寸）的电缆来连接雷达。

小心

漏水风险。

• 请勿使用具有带帽网络连接器的网络电缆，因为它们可能导致线缆垫圈破损。

• 请使用直径为5-9.5毫米（0.2-0.4英寸）的电缆。

• 要连接辅助设备（例如，输入/输出或PTZ摄像机），请对每根电缆重复上述步骤。

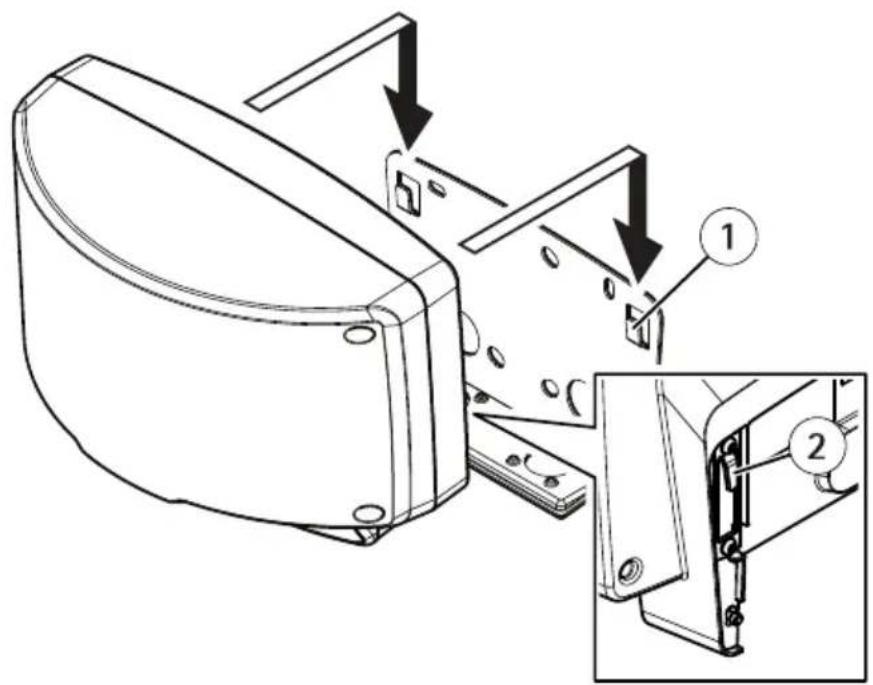

• 使用挂钩将雷达连接至安装支架。

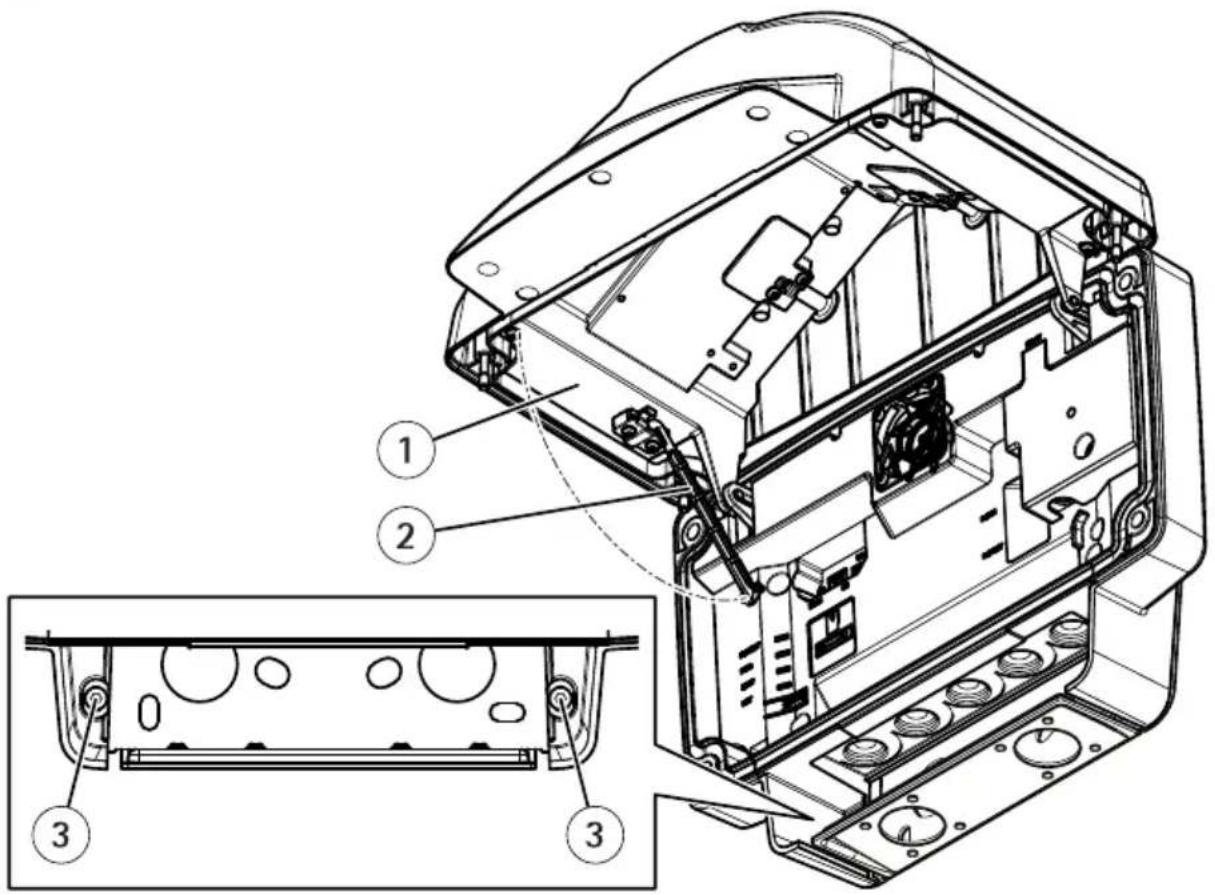

6.旋松外壳上的螺丝，然后打开外壳。
7. 将撑杆对齐到位置，将外壳锁定到打开位置。
8.拧紧扭矩为1Nm(0.7lbft)的螺丝。

1 外 壳
2 撑 杆
3 螺丝 (2 个)

1. 要使用用于本地存储的microSD卡，请将卡插入雷达的microSD卡槽中。
2. 取下左线缆垫圈，并拉动耳片以打开网络电缆孔。

小心

漏水风险。

• 请仅打开所使用的线缆垫圈上的孔。

• 如果线缆垫圈破损，请更换新线缆垫圈。

• 推动网络电缆，使其穿过线缆垫圈。

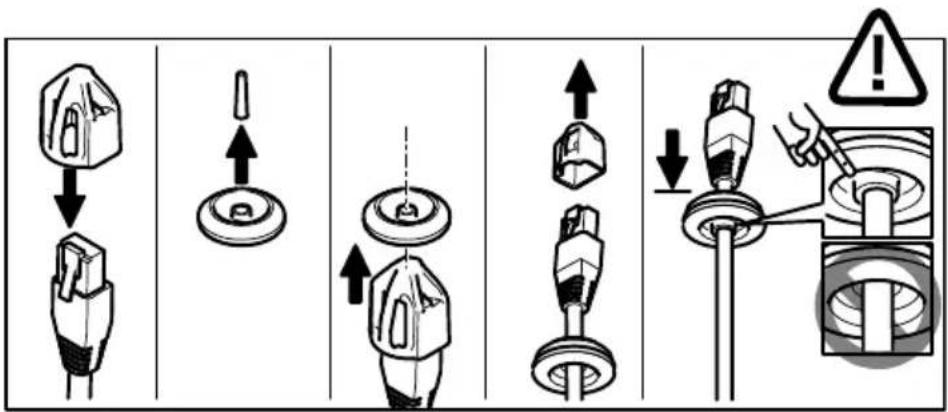

1. 轻轻回拉网络电缆，以便调整线缆垫圈在电缆上的位置。

小心

漏水风险。如果线缆垫圈未在电缆上正确调节，水有可能渗入，造成产品损坏。

1. 将线缆垫圈放回原位。

14.如果要连接一个辅助装置（例如，输入/输出），则重复以上适用于特殊装置的步骤。如果使用不止一根电缆，则必须将每根电缆都穿过各自的线缆垫圈。

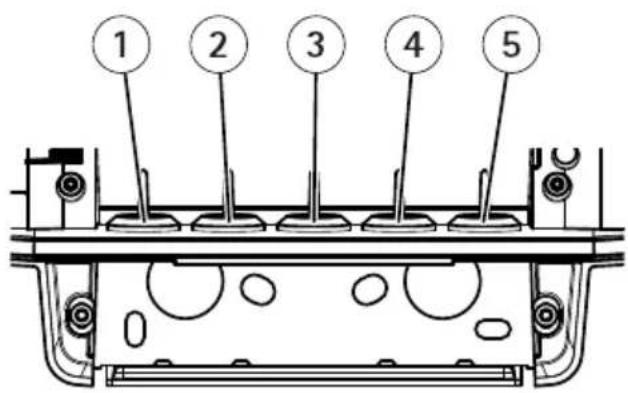

1 2 3 4 5

1 网络
2 PoE 输出到网络设备
3 电源
4 输入 / 输出
5 接地 / 继电器

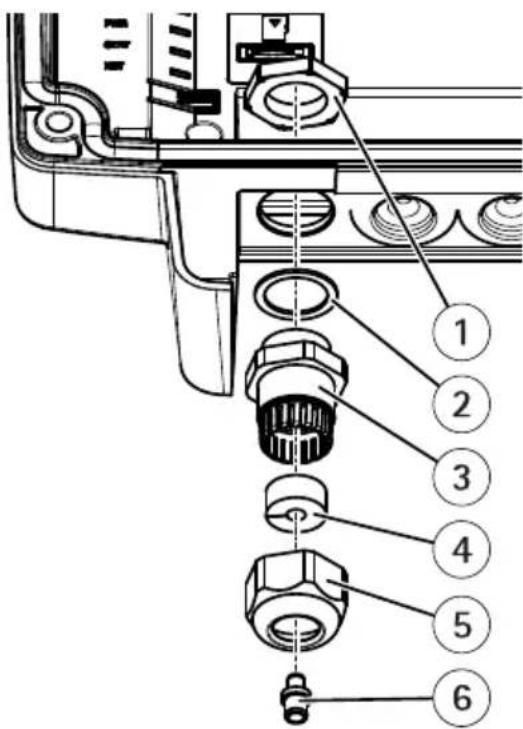

15.若要使用一个带应变消除件的电缆套管，则将其按如下所示进行装配。手动牢固拧紧螺母和盖帽。

小心

漏水风险。

• 从线缆密封套内只拉出一根电缆。
• 请使用直径为5-6毫米（0.2-0.24英寸）的电缆。

1 螺母
2 垫圈
3 主体
4 密 封
5 盖 帽
6 塞子（丢弃）

1. 将雷达接地：

警告

• 请使用横截面为1.5-4平方毫米的接地电缆(AWG16-11)。
• 应力消除器专门用于直径为8.5-9.5毫米（0.33-0.37英寸）的电缆。要在更小的电缆直径上使用应力消除器，请使用提供的带应力消除器的线缆密封套。

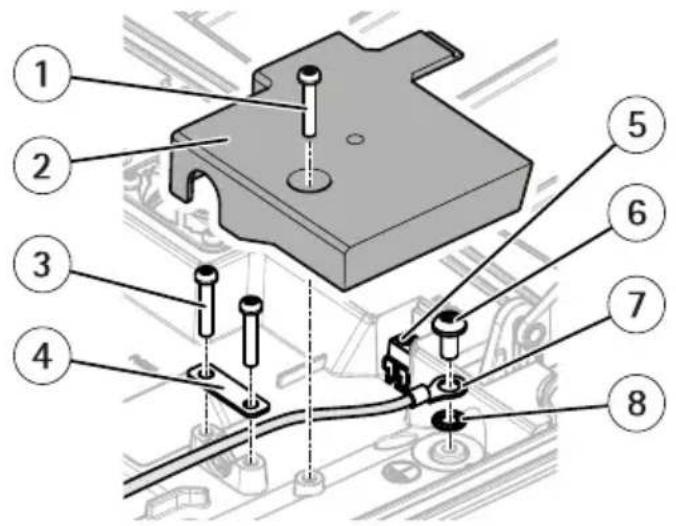

16.1卸下螺丝和外壳。
16.2 将外部设备连接到中继连接器。
16.3卸下接地螺丝。
16.4 使用电缆套管钳将接地电缆连接到电缆终端套管。
16.5用螺丝紧固垫圈和电缆终端套管。
16.6要从雷达控制外部电气设备，请将电缆连接到雷达的继电器。
16.7 使用应力消除器紧固电缆。
16.8使用螺丝紧固外壳。

1 螺丝
2 外 壳
3 螺丝
4 应力消除器
5 中 继 连 接 器
6 接地螺丝
7 电缆终端套管
8 垫圈

1. 将外部设备连接至雷达。
2. 连接网络电缆。
   19.如果未使用PoE，请连接DC电源。

小心

设备损坏风险。请勿使用PoE和DC为设备供电。

20.请确保LED指示正确状态。请参见 LED 指示灯在。第 173 页
21. 拉出撑杆，关上外壳。
22.拧紧扭矩为1Nm(0.7lbft)的四颗螺丝。

在网络灶查找数据设备

若要在网络中查找安讯士设备并为它们分配Windows®中的IP地址，请使用AXISIPUtility或AXIS设备管理器。这两种应用程序都是免费的，可以从axis.com/support上下载。

有关如何查找和分配IP地址的更多信息，请参阅 axis.com 设备页上的文档 如何 分配一个 IP 地址和访。问您的设备

浏览浏览器支持

您可以使用支持以下浏览器的设备：

	ChromeTM	Firefox®	Edge®	Safari®
Windows®	推荐	×
OSX®	推荐			×
其他操作系统	×

要查找更多有关设备使用方法的信息，请参见 axis.com 上提供的用户手册。

校准櫂遙雷达

一旦安装完毕，雷达即可使用。默认实时视图将显示雷达覆盖范围和侦测到的移动，您可以立即添加侦测区域和规则。

如果雷达安装在地面以上3.5米（11英尺）处，则无需再执行其他操作。如果安装在其他高度，您需要校准雷达来达到安装高度要求。

有关如何校准的更多信息，请参见 axis.com 上的用户手册

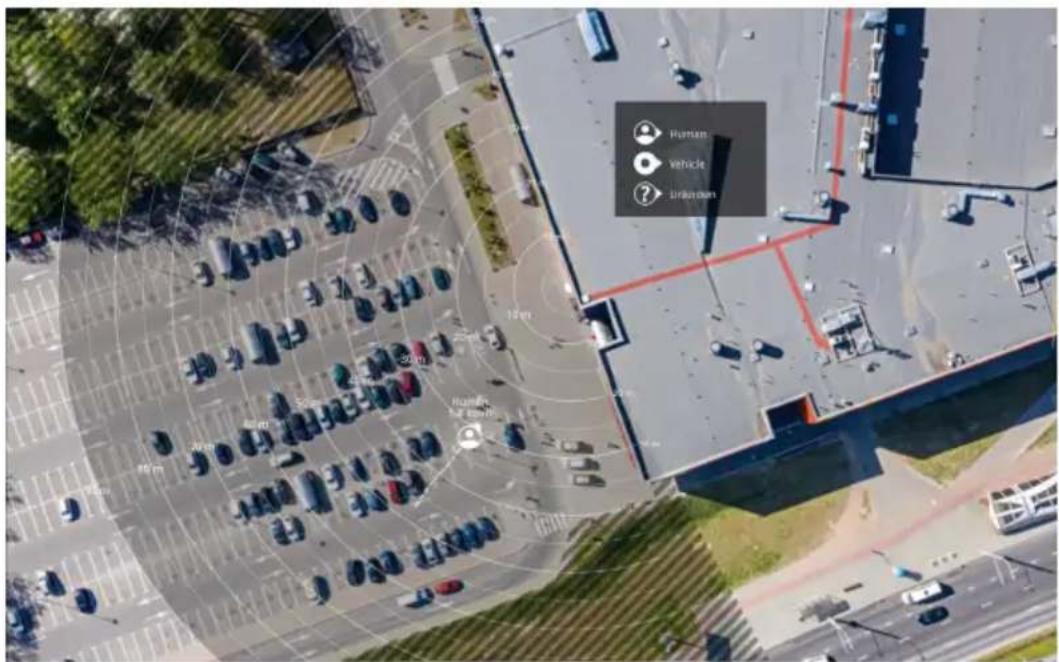

为了能够更加轻松地查看物体移动位置，您可以上载一份显示雷达覆盖区域的参考图（例如，一份平面图或航拍照片）。

图像要求:

- 支持的文件格式为jpeg和png。

- 图像可在雷达中裁剪。

- 图像可在雷达中旋转 ± 35^ 。

- 方向并不重要，因为在校准期间雷达覆盖范围形状会移动，以使其适应图像。上载参考图之后，您需要校准参考图，以使实际的雷达覆盖范围符合参考图的位置、方向和范围。

校准参考图的方法有两种：

- 针针针简便简便通过单击引用映射，可在网页界面中执行此校准。这是校准引用映射的简单方式，如果您不具备对场所的物理访问权限，则您可以使用此方法。

- 路路（维准确）校准方法需要一个人在雷达前方移动。这是很准确的参考图校准方法，但如果场景中存在很多其他移动，则不能使用。

您可以在访问移动设备的网页接口时自己移动，或让其他人按照您的指示移动。

按照不同步伐四处移动时，请移动到在参考图中容易找到的位置。

如何配價郵達雷达

1. 若要配置雷达，请转到设设置 > 霍达雷达校准校准击开始开然后按照说明操作。

重置動置方默认駁设置

重要

重置为出厂默认设置时应谨慎。重置会将设置（包括IP地址）更改为出厂默认值。

将产品重置为出厂默认设置：

1. 断开产品电源。
2. 按住控制按钮，同时重新连接电源。请参见产品概述在。第 158 页
3. 按住控制按钮15-30秒，直到状态LED指示灯呈淡黄色闪烁。
4. 松开控制按钮。当状态LED指示灯变绿时，此过程完成。产品已重置为出厂默认设置。如果网络上没有可用的DHCP服务器，则默认IP地址为192.168.0.90。
5. 使用安装和管理软件工具分配IP地址、设置密码和访问视频流。 安装和管理软件工具可在 axis.com/support 的支持页上获得。

也可通过网页界面将参数重置为出厂默认设置。转到设设置 > 系统系统维护维然后单击默认默认

更多藉總信息

• 若要获取本文档的最新版本，请参见 axis.com
• 用户手册可从 axis.com 获取
• 要检查是否有设备的可用更新固件，请参见 axis.com/support
• 如需有用的在线培训和在线研讨会，请参见 axis.com/academy

可选附选附件

欲查看本产品可用附件的完整列表，请转到 axis.com 上的产品页并选择“软件和附件”。

• AXIST91R61WallMount
• AXIST91A47PoleMount
• AXIST94R01BCornerBracket

规格规格

要查找最新版本的产品数据表，请转到 axis.com 上的产品页并查找支持和操文档

LED 指示指示灯

LED状态指示灯	指示指示
绿色	绿色常亮表示正常工作。

网络圈络指示灯	指示指示
绿色	稳定表示连接到1Gbit/s网络。闪烁表示网络活动。
橙色	稳定表示连接到10/100Mbit/s网络。闪烁表示网络活动。
不亮	无网络连接。

电源电源灯	指示指示
绿色	正常工作。

PoE 输出LED LED	指示指示
不亮	PoE输出关闭
绿色	PoE输出打开

SD 卡插槽插槽

有关SD卡的建议，请参见 axis.com。

按钮按钮

控制按钮

有关控制按钮的位置，请参见产品概述在。第158页

控制按钮用于：

采用以太网供电增强版(PoE+)的RJ45以太网连接器。

设备损坏风险。请勿使用PoE和DC为设备供电。

网络连接器接器OE 输出输出）

以太网供电IEEE802.3at2型，最大30W

此连接器用于为其他PoE设备（例如，摄像机、喇叭扬声器或另一个安全雷达）供电。

备注

PoE输出在雷达由60W中跨（PoEIEEE802.3bt，3型）供电时启用。

备注

如果雷达通过30W中跨或直流电源供电，将禁用PoE。

备注

最大以太网电缆长度为100米（PoE进出总计）。您可以使用PoE扩展器来延长。

I/O 连接器接器

在外部设备结合了事件触发和报警通知等功能的情况下，使用I/O连接器。除OVDC参考点和电源（DC输出）外，I/O连接器还提供连接至以下模块的接口：

数字输入用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗触点和玻璃破碎侦测器。

数字输出用于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程序编程接口或从产品网页进行激活。

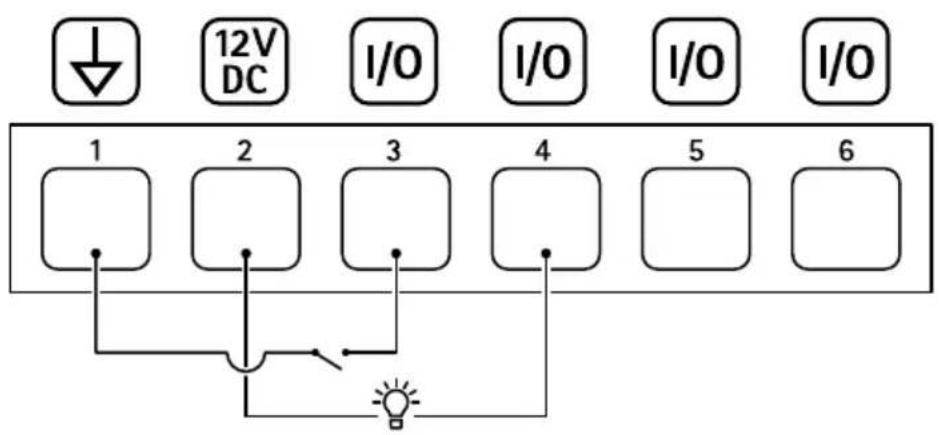

6针接线端子

1 2 3 4 5 6

功能功能	针脚	针注意注意事项脚	规格规格
DC接地	1		0DC
DC输出	2	可用于为辅助设备供电。注意:此针脚只能用作电源输出。	12VDC最大负载=50mA
可配置(输入或输出)	3-6	数字输入-连接至针1以启用,或保留浮动状态(断开连接)以停用。	0至最大30VDC
		数字输出-启用时内部连接至针1(DC接地),停用时保留浮动状态(断开连接)。如果与电感负载(如继电器)一起使用,则将二极管与负载并联连接,以防止电压瞬变。	0至最大30VDC,开漏,100mA

示例示例

1 DC 接地
2 DC 输出 12 V，
3 I/O 配置为输入
4 I/O 配置为输出
5 可配置的 I/O
6 可配置的 I/O

电源连接器

用于DC电源输入的2针脚接线盒。使用额定输出功率限制在≤100W的安全超低电压(SELV)兼容式限功率电源(LPS)8-28VDC。

设备损坏风险。请勿使用PoE和DC为设备供电。

申继连罐器

小心

使用用于中继连接器的单芯电线。

功能功能	规格规格
类型正常开启
额定电压	24VDC/5A
与其他电路绝缘	2.5kV

入侵报警报警开关

使用入侵报警开关可以在有人打开设备护罩时收到通知。要设置操作规则，请参见 axis.com 上提供的《用户手册》。

安全信息

危险簿级等级

危险

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

⚠️小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注

表示如果不避免则可能导致财产损失的情况。

其他精德薄级等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全锐钥说明

危险

电击风险。在对产品进行安装或维护之前，应断开所有电缆的电源。

警告

安讯士产品应由受过培训的专业人员进行安装，并遵守当地法律和法规。

⚠️ 小心

请小心锋利的金属边缘。请在安装期间使用防割手套。

注

• 使用安讯士产品时应遵守当地法律和法规。
• 安讯士推荐使用屏蔽网络电缆(STP)。
• 安讯士建议使用类别CAT6或更高级别的网线。
• 在干燥通风的环境中存放安讯士产品。
• 避免将安讯士产品暴露在冲击或高压环境下。
• 避免将安讯士产品暴露在振动环境下。
• 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。
• 请勿将本产品安装在振动的立杆、支架、表面或墙壁上。
• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
• 请勿使用化学品、腐蚀剂或气雾剂。
• 使用蘸纯净水的干净布进行清洁。
• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
• 仅使用安讯士提供或推荐的备件。
• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。
• 使用一根至少为1.5平方毫米或15AWG的黄色/绿色接地电缆。

运输运输

注

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池电池

蓄电池电量过低会影响实时时钟的运行，从而导致实时时钟在每次上电时重置。当电池电压较低时，产品的服务器报告中将显示一条日志消息。有关服务器报告的更多信息，请参见产品网页或与安讯士支持部门联系。

3.0V纽扣锂电池内含1,2-二甲氧基乙烷；乙二醇二甲醚(EGDME)，CAS编号为110-71-4。
