Produkttyp	Radar-Bewegungsmelder
Marke	AXIS
Modell	D2110-VE
Erkennungstechnologie	Radar 24 GHz (24,05-24,25 GHz)
Erkennungsreichweite	Bis zu 60 m je nach Höhe und Neigung
Empfohlene Montagehöhe	3,5 m über dem Boden
Stromversorgung	PoE+ IEEE 802.3at Typ 2 (max. 30 W) oder DC 8-28 V, max. 100 W
PoE-Ausgang	Ja, IEEE 802.3at Typ 2, max. 30 W (erfordert 60 W Injektor)
Anschlüsse	RJ45 (PoE-Eingang/-Ausgang), 6-poliger E/A-Klemmenblock, Relaisklemmenblock, DC-Stromversorgung
Lokaler Speicher	microSD-Kartensteckplatz
Digitale Ein-/Ausgänge	4 konfigurierbare Ein-/Ausgänge (0-30 V), 1 Relaisausgang (NO, 24 V/5 A)
Einbruchalarm	Einbruchalarmschalter (Trockenkontakt)
LED-Anzeigen	Netzwerk (Geschwindigkeit/Aktivität), Status, Stromversorgung, PoE-Ausgang
Reinigung	Sauberes, mit reinem Wasser getränktes Tuch
Sicherheit	Installation durch qualifizierten Fachmann; geschirmtes Netzwerkkabel (STP) verwenden; Erdung obligatorisch
Betriebstemperatur	Nicht angegeben (Schätzung: -20°C bis 50°C)

Häufig gestellte Fragen - D2110-VE AXIS

Wie installiere ich das AXIS D2110-VE Radar?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Verwenden Sie die mitgelieferte Bohrschablone, befestigen Sie die Wandhalterung an der Wand oder am Mast, führen Sie das Netzwerkkabel durch die Halterung und befestigen Sie das Radar mit den Haken. Stellen Sie sicher, dass das Radar auf einer stabilen Oberfläche und in einer Höhe von 3,5 m montiert ist, um eine optimale Leistung zu erzielen.

Welche Stromversorgung für das D2110-VE verwenden?

Das Radar kann über PoE+ (IEEE 802.3at Typ 2, max. 30 W) über den Netzwerkanschluss oder über eine DC-Stromversorgung von 8 bis 28 V (max. 100 W) über den Stromanschluss versorgt werden. PoE und DC nicht gleichzeitig verwenden.

Was ist die maximale Erkennungsreichweite?

Die Reichweite kann bis zu 60 m entlang des Bodens betragen, abhängig von Montagehöhe und Neigung. Zum Beispiel bei 3,5 m Höhe und 0° Neigung beträgt die Reichweite 3 bis 60 m. Konsultieren Sie die Reichweitentabelle in der Anleitung.

Wie kalibriere ich das Radar nach der Installation?

Die Kalibrierung erfolgt automatisch, wenn das Radar auf 3,5 m montiert ist. Andernfalls gehen Sie in der Web-Oberfläche zu Einstellungen > Radar > Kalibrierung, klicken Sie auf Start und folgen Sie den Anweisungen. Sie können eine Referenzkarte (Grundriss oder Foto) hochladen, um die Kalibrierung zu erleichtern.

Wie vermeide ich Interferenzen zwischen mehreren Radargeräten?

Wenn mehr als zwei Radargeräte nahe beieinander sind, gehen Sie zu Einstellungen > Radar > Allgemein und wählen Sie die Anzahl benachbarter Radargeräte unter Koexistenz. Halten Sie einen Mindestabstand ein und richten Sie die Radargeräte Rücken an Rücken oder gegenüberliegend aus, um Interferenzen zu reduzieren.

Wie setze ich das Radar auf die Werkseinstellungen zurück?

Trennen Sie die Stromversorgung, halten Sie die Steuertaste gedrückt, während Sie die Stromversorgung wieder einschalten, halten Sie sie 15-30 Sekunden lang gedrückt, bis die Status-LED orange blinkt, und lassen Sie sie dann los. Die LED wechselt auf grün. Die Standard-IP-Adresse ist 192.168.0.90.

Wie schließe ich externe Geräte (Ein-/Ausgänge) an?

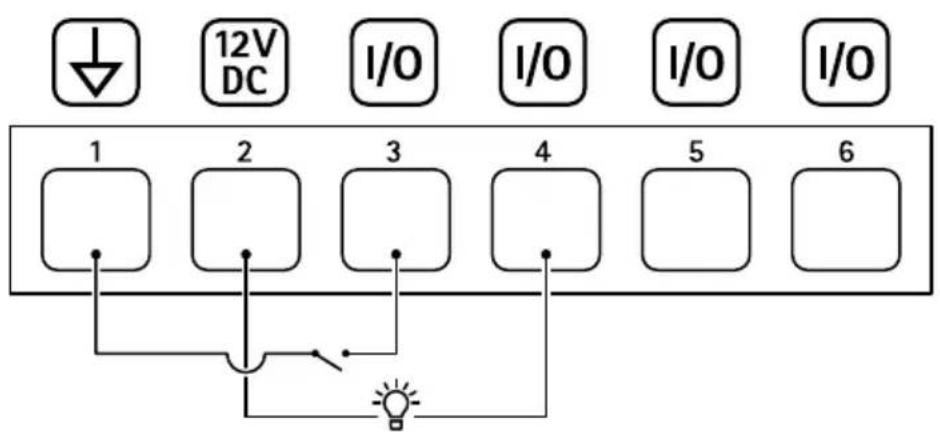

Verwenden Sie den 6-poligen E/A-Klemmenblock: Pin 1 (DC-Masse), Pin 2 (Ausgang 12 V, 50 mA), Pins 3-6 (konfigurierbare Ein-/Ausgänge). Für einen Eingang verbinden Sie mit Pin 1, um zu aktivieren. Für einen Ausgang wird der Pin bei Aktivierung mit Masse verbunden. Verwenden Sie Schutzdiode für induktive Lasten.

Was bedeuten die LED-Anzeigen?

Netzwerk-LED: grün dauerhaft (1 Gbit/s), orange dauerhaft (10/100 Mbit/s), blinkend (Aktivität). Status-LED: grün dauerhaft (Normalbetrieb). Stromversorgungs-LED: grün dauerhaft (normal). PoE-Ausgangs-LED: grün (aktiviert), aus (deaktiviert).

Kann ich eine microSD-Karte mit dem Radar verwenden?

Ja, das Radar verfügt über einen microSD-Kartensteckplatz (nicht im Lieferumfang). Legen Sie die Karte für lokale Speicherung ein, z. B. zum Aufzeichnen von Ereignissen. Besuchen Sie axis.com für Kartenempfehlungen.

Wie greife ich auf die Web-Oberfläche des Radars zu?

Verwenden Sie AXIS IP Utility oder AXIS Device Manager, um die IP-Adresse des Radars im Netzwerk zu finden. Öffnen Sie einen unterstützten Browser (Chrome, Firefox, Edge, Safari) und geben Sie die IP-Adresse ein. Melden Sie sich mit den Standard-Anmeldedaten (admin/admin) oder den von Ihnen festgelegten Anmeldedaten an.

BEDIENUNGSANLEITUNG D2110-VE AXIS

HiermiterklärtAxisCommunicationsAB,dass sichdiesesProduktinÜbereinstimmungmitden grundlegendenAnforderungenunddenanderen relevantenVorschriftenderRichtlinie2014/53/EG befindet.

IT

•AXISD2110-VESicherheitsradar
- Montagehalterung
•Rohradapter(2St.)
•SchraubeT30(4St.)fürMasthalterung
•SchraubendreherTorx®TR20
• MontagewerkzeugfürRJ-45
•Kabelschuh
- Sicherungsscheibe
•Kabeldichtung,grau(2St.)
•Kabeldichtung, schwarz(2St.)
•Kabelverschraubung
- SechspoligerE/A-AnschlussblockzumAnschließenexternerGeräte
•Ersatzstrebe
•GedruckteDokumente
-Installationsanleitung(diesesDokument)
-Zusätzliche Etikettenmitder Seriennummer(2St.)
-AVHS-Authentifizierungsschlüssel
-Bohrschablone
-AufkleberRadarüberwachung

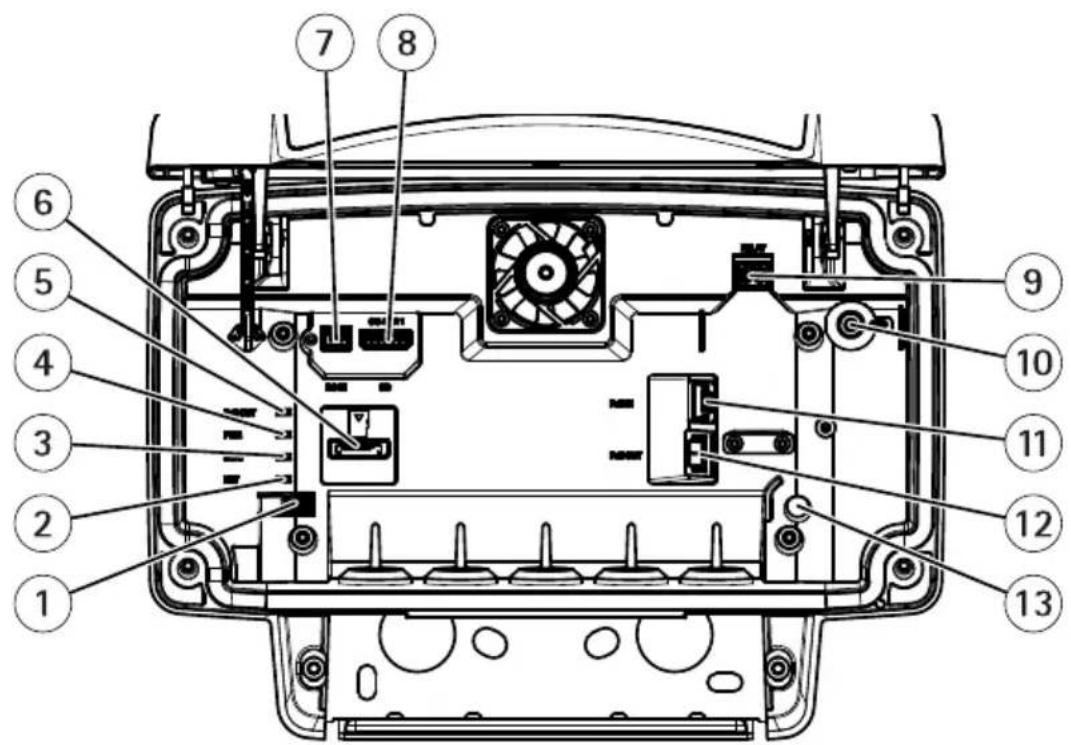

Produktübersicht

1 Steuertaste
2 NetzwerkLED
3 StatusLED
4 Netz-LED
5 PoE-Ausgang-LED
6 EinschubfürmicroSD-Karte
7 Netzanschluss(Gleichstrom)
8 E/A-Anschluss
9 Relaisanschluss
10 Erdungsschraube
1 1 Netzwerk-Anschluss(PoEin)
12 Netzwerk-Anschluss(PoEout)
13 Einbruchalarmsensor

FürdietechnischenDatensiehe Technische Datenauf Seite 73.

DerInstallationsortdesProdukts

DasRadaristfürdieÜberwachungoffenerBereichebestimmt.Festkörper(wieBüscheoderBäume) imabgedecktenBereicherzeugenhintersichblindeFlecken(Radarschatten).

DasRadaraufeinemMastoderaneinerStelleaneinerWandmitausreichendAbstandzuObjekten oder Installationeninstallieren.Objekte,dieRadiowelleninderNähedesRadarsreflektieren, wirkensichaufdieLeistungaus.

DasRadarmussstabilmontiertsein, umimüberwachten Bereich Bewegungenerfassenzukönnen. DasRadarnichtaufinstabilen, schwankenden Masteninstallieren.

Metallische Objekteim Sichtfeldführenzu Reflexionen, diesichaufdie Leistungauswirken.

DasRadarsolltenichtaufeinanderesRadargerichtetsein.

WennmehralszweiRadargerätezudichtnebeneinanderinstalliertwerden, könnenstörende Interferenzenauftreten. Um Störungenvonanderen AXISD2110-VE-Sicherheitsradarszu vermeiden, lesen Sie Mehrere Radargeräte installierenauf Seite 60.

Erfassungsreichweite

Diebester Ergebnisseliefertdas Radarineiner Montagehöhevon 3,5m überdem Boden.

Beachten

• BeiMontageinandererHöhe, dietatsächliche Höhebeim Kalibrieren überdie Weboberflächedes Produkteseingeben.
• DerErfassungsbereichwirdvonderSzenebeeinflusst.
• DerErfassungsbereichwirdvonbenachbartenRadargerätenbeeinflusst.
• DerErfassungsbereichwirdvomObjekttypbeeinflusst.

DerErfassungsbereichwurdeunterfolgendenBedingungengemessen:

• DerBereichwurdeentlangdesBodensgemessen.
  •DasObjektwareine170cmgroßePerson.
  •DiePersonginggeradeausvordemRadar.
  •Die Wertewerdengemessen, wenndie Personinden Erfassungsbereicheindringt.
  •DieRadarempfindlichkeitwurdeaufMedium(Mittel)eingestellt.

Montagehöhe0°Neigung	10°Neigung20°Neigung
2,5m3,0–60m		NichtempfohlenNichtempfohlen
3,5m3,0–60m		NichtempfohlenNichtempfohlen
4,5m	4,0–60m	NichtempfohlenNichtempfohlen
5,5m	7,5–60m	NichtempfohlenNichtempfohlen
6,5m7,5–60m5,5–60m			Nichtempfohlen
8m	Nichtempfohlen	9–60m7,5–30m
10m	Nichtempfohlen	15–60m9–35m
12m	Nichtempfohlen	23–60m13–38m
14m	Nichtempfohlen	27–60m17–35m
16m	NichtempfohlenNichtempfohlen		25–50m

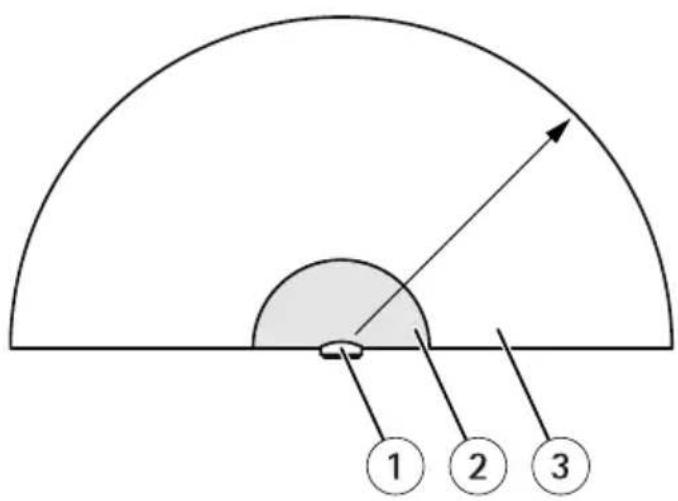

MehrereRadargeräteinstallieren

Die Funkwellenreichen überden Erfassungsbereichhinausundkönnen andere Radargeräteineiner Entfernung von bis zu 350mbeeinträchtigen.

1 Radar
2 Erfassungsbereich
3 Koexistenzbereich

1. Um Störungenzuvermeiden, wennmehralszwei Radargerätenahebeieinander installiert sind, Settings > Radar > General (Einstellungen > Radar > Allgemein) aufrufen und Number of neighboring radars (Anzahl der benachbarten Radargeräte) unter Coexistence (Koexistenz) wählen.

Wenn das Radarmehr als zweiben nach barte Radargeräteim Ko existenzbereich hat, sinkt die Leistung. Der Erfassungsbereich wird kürzer, das Radarklassifiziert die Objektenichtordnungsgemäß undestreten Fehlalarme auf, wenneszu Interferenzenzwischenden Radargerätenkommt.

Wahrscheinlichkeit und Schweregraddieser Problemeerhöhensichmitder Anzahlder Radargeräte imselben Koexistenzbereich. Dieshängtauchvonder Umgebungund der Ausrichtung des Radars zu Zäunen, Gebäuden oder benachbarten Radargerätenab.

WennmehralsdreiRadargerätefürdieInstallationwichtigsind,lesenSieInstallationsbeispiele aufSeite61.

Installationsbeispiele

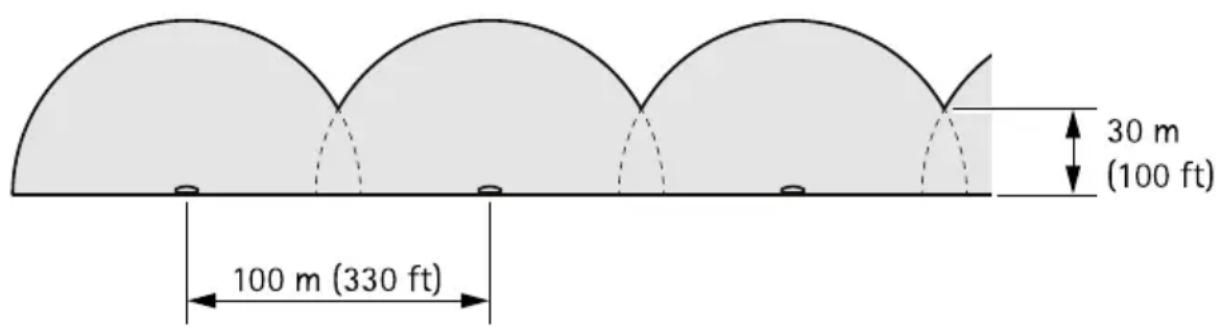

EinenPerimeterabdecken

Umeinenvirtuellen Zaunzuerstellen, könnenmehrere Radargerätenebeneinanderplatziert werden. Wirempfehlendie Platzierungmit 100mAbstand.

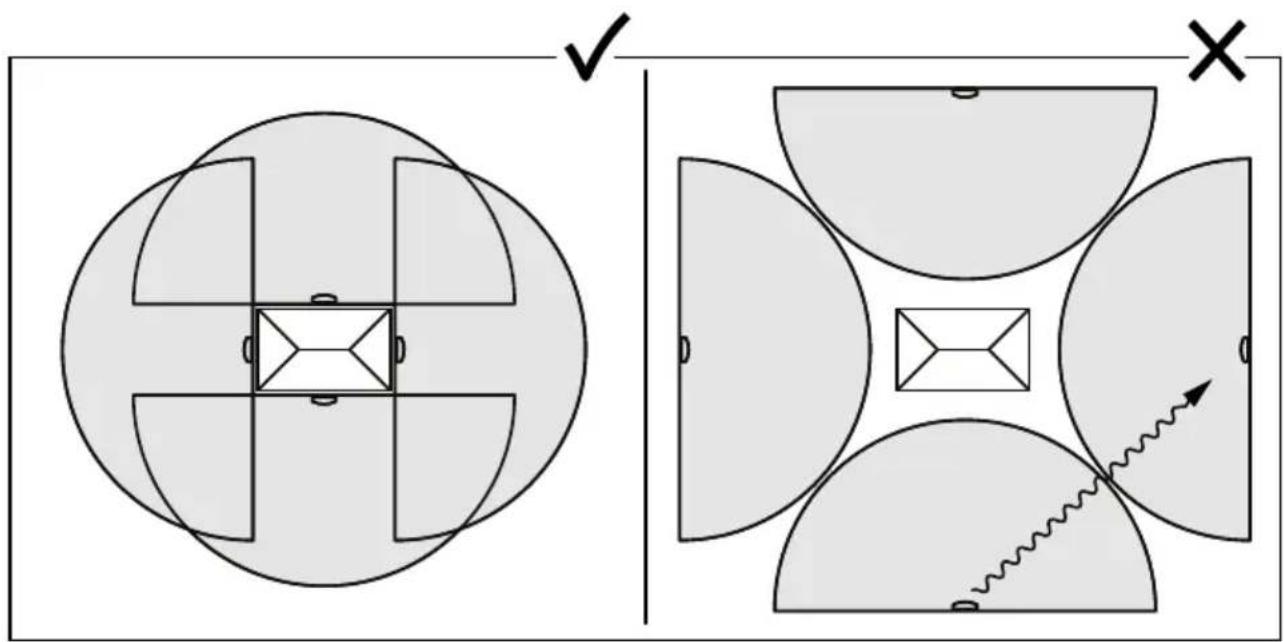

EinenBereichumeinGebäudeabdecken

Umden BereichumeinGebäudeabzudecken,platzierenSiedieRadargeräteandenMauerndes Gebäudes.DieRadargerätekönnensichnahbeieinanderbefinden,ohneStörungenhervorzurufen, dasiesichvoneinanderabwenden.

WennSiedieRadargeräteaufdasGebäuderichten, übertragensieWellenineinander, was die Leistungverringert.

EinenBereichabdecken

VerwendenSiezurAbdeckungeinesgroßenoffenenBereichszweiMasthalterungen, umzwei Radargeräterückseitigzuplatzieren.

Beachten

WennzweiRadargerätesonahbeieinanderinstalliertwerden, befindensiesichimselben Koexistenzbereich.

SiekönnendenPoE-AusgangeinesRadarsfürdieStromversorgungdeszweitenRadarsverwenden. Esistjedochnichtmöglich, eindrittesRadaraufdieseWeiseanzuschließen.

Beachten

DerPoE-AusgangdesRadarswirdaktiviert, wenndasRadarübereinen60-W-Midspan versorgtwird.

InstallierendesProdukts

1. Mithilfeder Bohrschablone Löcherindie Wandbohren.
   2.DieMontagehalterunganderWandanbringen.
2. Das Netzwerk-Kabeldurchdie Wandhalterungführen. Fürden Radaranschlussca. 30cm Kabelzugeben.

▲VORSICHT

Risiko,dassWassereindringt.

• VerwendenSiekeineNetzwerk-Kabel, die Steckermit Deckelnaufweisen, dasie zum Reißender Kabeldichtungführen können.
• VerwendenSieKabelmiteinemDurchmesservon5bis9.5mm.
  4.UmeinZusatzgerät,wiez.B.einE/A-GerätodereinePTZ-Kameraanzuschließen, wiederholenSiedenobigenSchrittfürjedesKabel.

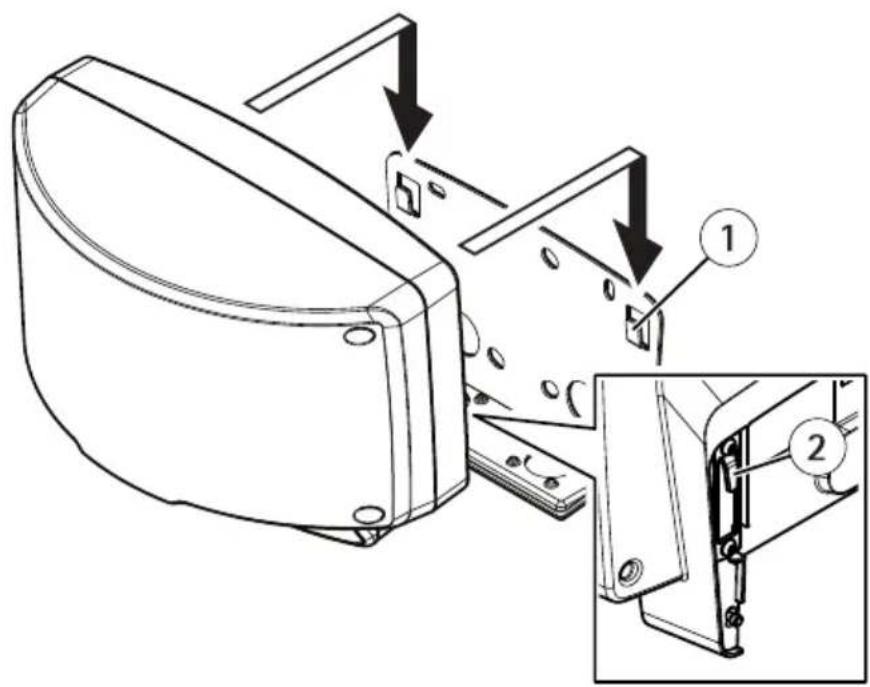

• Radarander Montagehalterung mit den Hakenanbringen.

1 Haken, Halterungsseite
2 Haken,Radarseite

6.SchraubenanderAbdeckunglösenunddieseöffnen.
7. Die Strebesollteinder Positioneinrasten, um die Abdeckunginihrergeöffneten Position zufixieren.
8.DieSchraubenmiteinemDrehmomentvon1Nmanziehen.

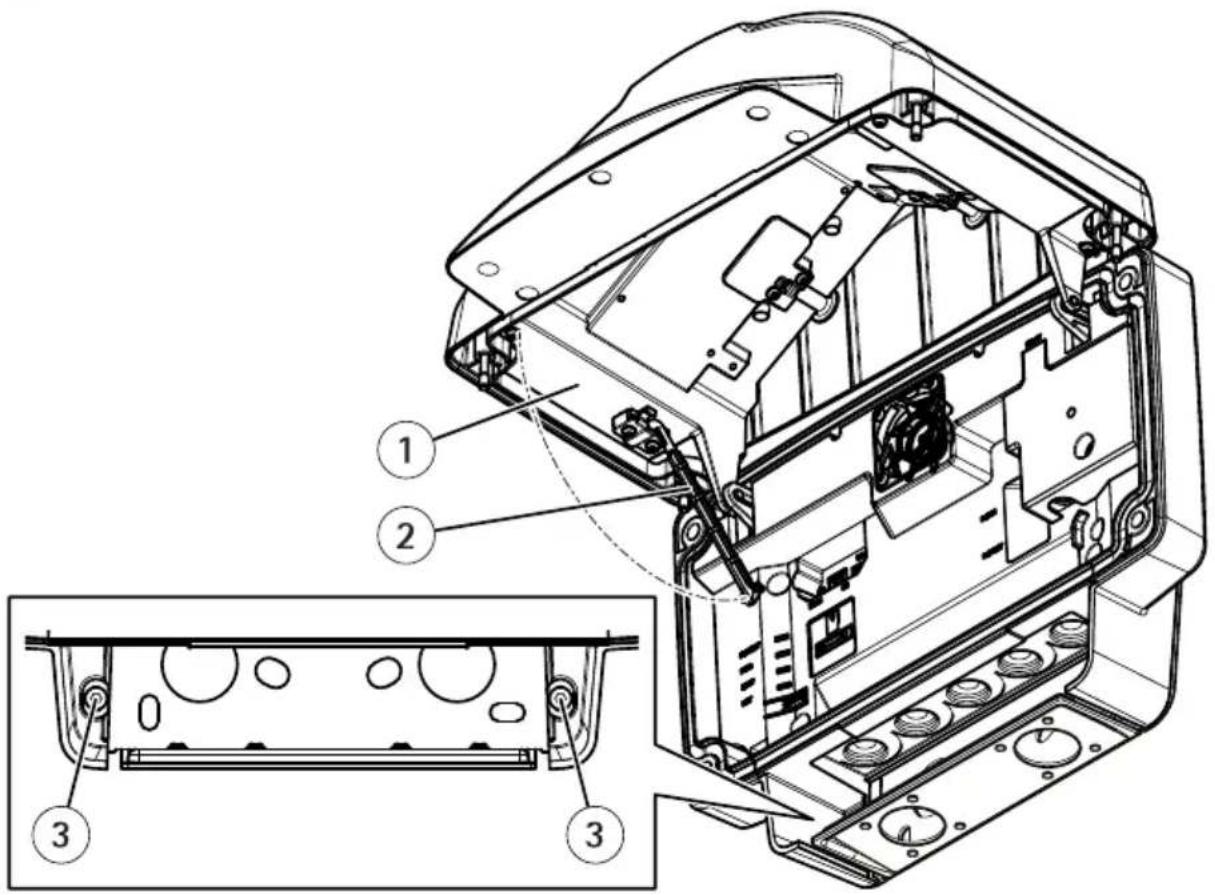

1 Abdeckung
2 Strebe
3 Schraube(2St.)

1. WenneinemicroSD-KartealslokalerSpeicherverwendetwird, die Karteinden microSD-KarteneinschubdesRadarseinsetzen.
2. Dielinke Kabeldichtungentfernenunddie Lascheziehen, umeine Öffnung für das Netzwerk-Kabelzuschaffen.

▲VORSICHT

Risiko,dassWassereindringt.

• Nuroffene Bohrungenin Kabeldichtungen, dieverwendet werden.
- WenneineKabeldichtungzerrissenist, ersetzen Siediesedurcheineneue Kabeldichtung.

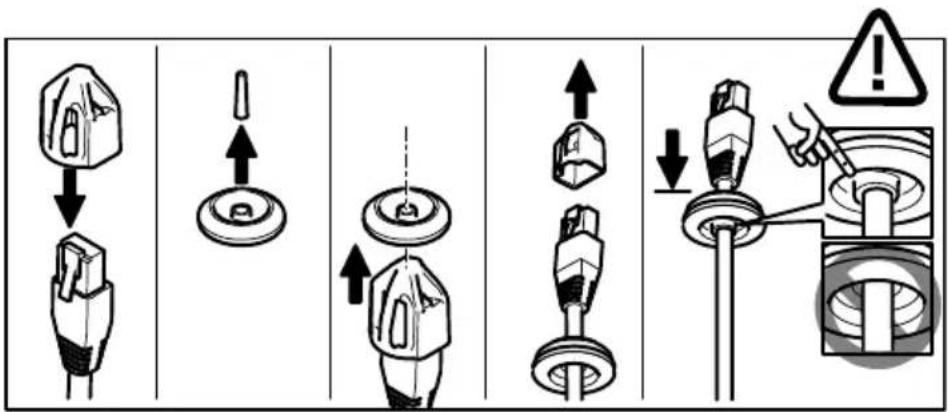

1. Das Netzwerk-Kabeldurchdie Kabeldichtungführen.

1. Ziehen Siedas Netzwerk-Kabeleinwenigzurück, bis die Kabeldichtungbündigum das Kabelsitzt.

AVORSICHT

Risiko, dass Wassereindringt. Wenndie Kabeldichtung nichtordnungsgemäß am Kabel angebrachtwird, kann Wassereindringen und das Produkt beschädigen.

1. Die Kabeldichtung in Ausgangslagebringen.
2. Beim Anschließeneines Zusatzgeräts, wieetwaeinem E/A-Gerät, dieobenaufgeführten Schritte aufdas jeweilige Gerätbezogendurchführen. Wennmehralsein Kabel verwendet wird, muss jedes Kabel durcheineseparate Kabeldichtunggeführt werden.

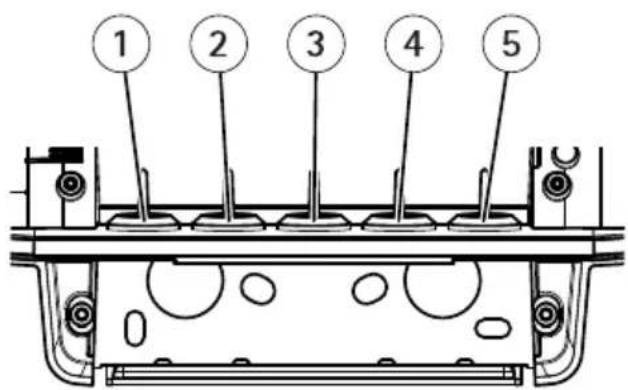

1 Netzwerk
2 PoE-AusgangzuNetzwerkgerät
3 Stromversorgung
4 E/A
5 Masse/Relais

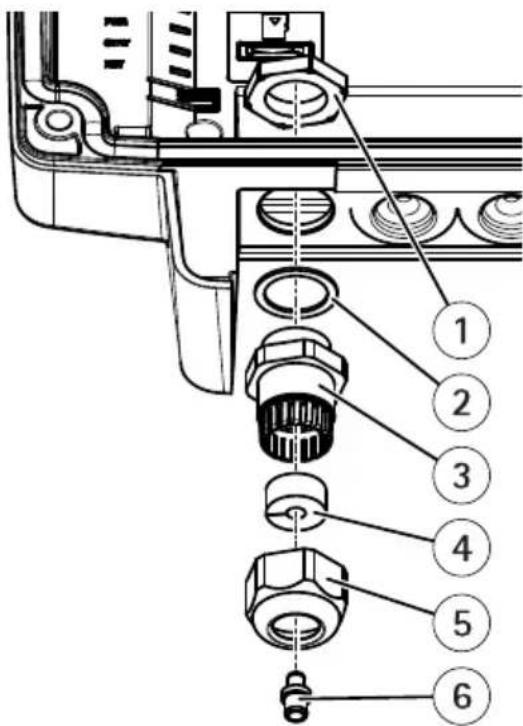

1. Eine Kabelverschraubung mit Zugentlastung wie obenge zeigt zusammenbauen. Die Mutter und Kappeder Kabelverschraubunghand festanziehen.

AVORSICHT

Risiko,dassWassereindringt.

•NureinKabeldurchdieKabelverschraubungziehen.
- VerwendenSieeinKabelmiteinemDurchmesservon5bis6mm.

1 Mutter
2 Dichtung
3 Gehäuse
4 Dichtung
5 Kappe
6 Stopfen(entsorgen)

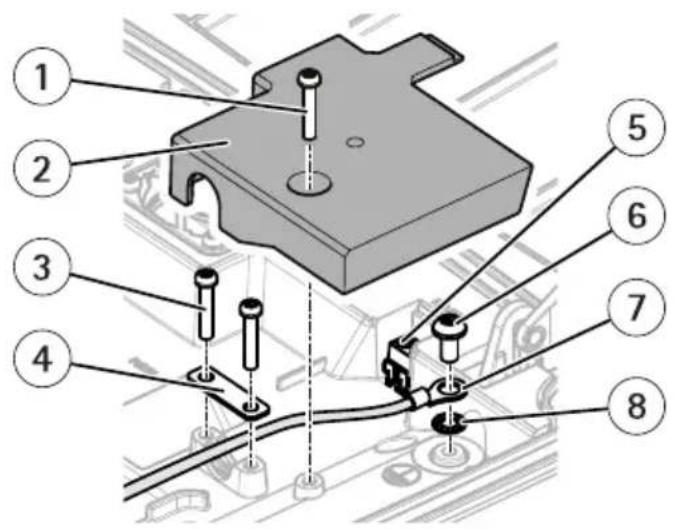

16.ErdungdesRadars:

⚠️WARNUNG

• VerwendenSieeinErdungskabelmit1,5bis4mm ^2 Durchmesser(AWG16-11).
  •DieZugentlastungistfürKabelmiteinemDurchmesservon8,5bis9,5mm ausgelegt.VerwendenSiediemitgelieferteKabelverschraubungmit Zugentlastung,umbeikleinerenKabeldurchmesserndieZugentlastungzu nutzen.

16.1 Die Schraubeunddie Abdeckungentfernen.
16.2 Dasexterne Gerätanden Relaisanschlussanschließen.
16.3 Die Erdungsschraubeentfernen.
16.4 Das Erdungskabelmithilfeder Kabelschuh-Zangeam Kabelschuhbefestigen.
16.5 Die Unterlegscheibeundden Kabelschuhmitder Schraubebefestigen.

16.6 Die Kabelam Radarrelaisanschließen, umexterneelektrische Gerätevom Radarzusteuern.
16.7 Das Kabelmit der Zugentlastung befestigen.
16.8 Die Abdeckung mit der Schraubebefestigen.

1 Schraube
2 Abdeckung
3 Schraube
4 Zugentlastung
5 Relaisanschluss
6 Erdungsschraube
7 Kabelschuh
8 Unterlegscheibe

1. Dieexternen Geräteanden Radaranschließen.
2. Das Netzwerk-Kabelanschließen.
   19.WennSiePoEnichtverwenden, schließenSiedieGleichstromversorgungan.

AVORSICHT

Risiko, dass das Gerät beschädigt wird. Versorgen Siedas Gerätnichtsowohlmit PoE als auch mit Gleichstrom.

1. Sicherstellen, dass die LEDs die Betriebszustände entsprechendanzeigen. Siehe LED-Anzeigenauf Seite 73.
2. Strebeherausziehenunddie Abdeckungschließen.
3. Dievier Schraubenmiteinem Drehmoment von 1 Nmanziehen.

DasGerätimNetzwerkermitteln

MitAXISIPUtilityundAXISDeviceManagerdieAxisGeräteimNetzwerkermittelnundihnen unterWindows®IP-Adressenzuweisen.BeideAnwendungsindkostenlosundkönnenvon axis.com/supporteruntergeladenwerden.

WeitereInformationenzumZuweisenvonIP-AdressenbietetdasDokumentZuweisenvon IP-AdresserundZugreiferaufdasGeräutlejeweiligerGeräteseitaufaxis.com.

UnterstützteBrowser

DasGerätkannmitdenfolgendenBrowsernverwendetwerden:

	Chrome^TM	Firefox^®	Edge^®	Safari^®
Windows^®	empfohlen	x
OSX^®	empfohlen			x
Andere Betriebssysteme	x

WeiterInformationzumVerwenderesGerätsfinderSiemBenutzerhandbuchaufaxis.com.

DasRadarkalibrieren

DasRadaristnachabgeschlossenerInstallationeinsatzbereit. InderStandard-Live-Ansichtwerden dervomRadarabgedeckte BereichunderfassteBewegungendargestellt. Erfassungszonen und Regelnkönnensoforthinzugefügt werden.

WenndasRadar3,5müberdemBodenangebrachtist,müssenSienichtsweitertun.Wenndas RadaraufeineranderenHöhemontiertist,müssenSiedasRadarkalibrieren,umdieMontagehöhe zukompensieren.

WeitereInformationenzurKalibrierungfindenSieimBenutzerhandbuchaufaxis.com

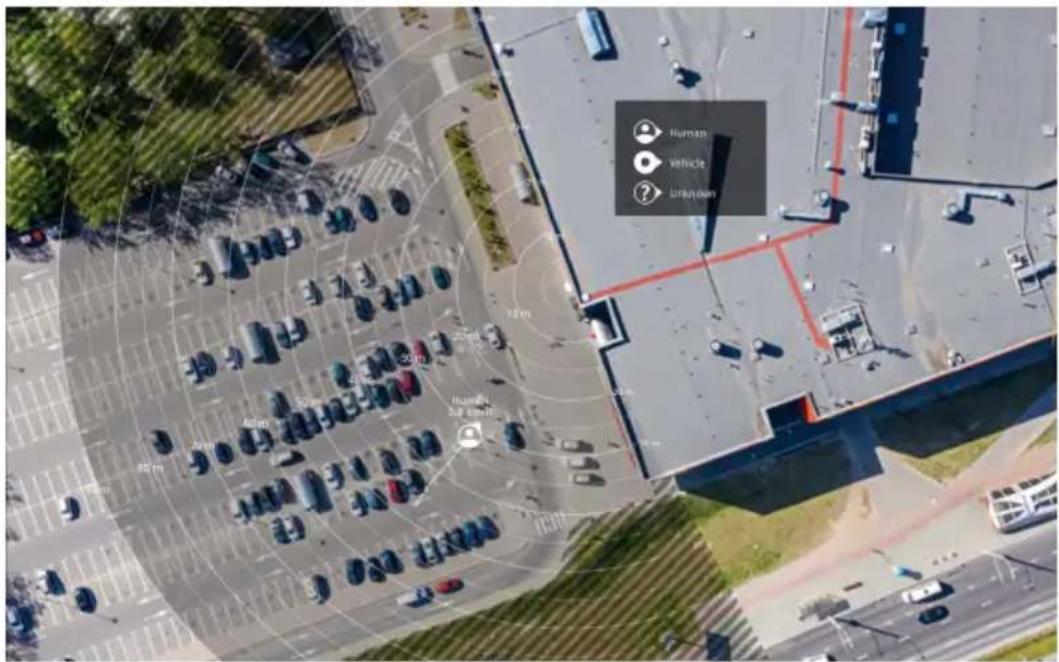

UmdieBewegungsrichtungderObjekteleichtereinordnenzukönnen,kanneineReferenzkarte hochgeladenwerden.DieskannzumBeispieleinePlanzeichnungodereinLuftbildsein,dasdievom RadarabgedeckteFlächedarstellt.

Bildvorgaben:

•DieunterstütztenDateiformatesind.jpgund.png.
•DasBildkannimRadarzugeschnittenwerden.
•DasBildkannimRadarum±35°gedrehtwerden.
•DieAusrichtungistnichtvon Bedeutung, dadie Form der Radarabdeckung während der Kalibrierung andas Bildangepasst wird.

Nachdem Hochladen muss die Referenzkartemöglicherweise kalibriert werden, damit die Position, die Ausrichtung und der Maßstab mitdertatsächlich vom Radarabgedeckten Fläche übereinstimmen.

DieReferenzkartekannmittelszweiMethodenkalibriertwerden:

Pin{easy}[Pin{einfach})DiesKalibrierung erfolgtüberdieWeboberflächdurch KlickenaufdieReferenzkarte.DasistdieeinfachsteMethode,umdieReferenzkartezu kalibrieren.Siekannverwendetwerden,wennkeinphysischerZugriffaufdenStandort möglichist.

Track(accurate)Spurverfolgung(genau))BedieseKalibrierungsmethodemussich einePersonvordemRadarbewegen.DiesistdergenauesteWeg,dieReferenzkartezu kalibrieren.Siekannjedochnichtverwendetwerden,wennvieleandereBewegungenin derSzeneerfolgen. DieskanneineEinzelpersonmitMobilgerätundZugriffaufdieWeboberflächesein,oder einezweitePerson,dieentsprechendeAnweisungenbefolgt. BeidenjeweiligenEinrichtungsschrittenOrteaufsuchen,dieaufderReferenzkarteleicht zuidentifizierensind.

DasRadarkonfigurieren

1. UmdasRadarzukonfigurieren, Settings>Radar>Calibration(Einstellungen>Radar >Radarkalibrierung) aufrufen Startanklicken und die Anweisungenbefolgen.

ZurücksetzenaufdieWerkseinstellungen

Wichtig

Das Zurücksetzenaufdie Werkseinstellungen muss mit Umsichtdurchgeführt werden. Beim Zurücksetzenaufdie Werkseinstellungen werden alle Einstellungeneinschließlich der IP-Adresseaufdie Werkseinstellungenzurückgesetzt.

SowirddasProduktaufdiewerksseitigenStandardeinstellungenzurückgesetzt:

1. Trennen Siedas Produktvonder Stromversorgung.
2. Halten Siedie Steuertastegedrücktundstellen Siedie Stromversorgung wiederher. Siehe Produktübersichtauf Seite 58.
3. Halten Siedie Steuertasteetwa 15 bis 30 Sekundengedrückt, bis die Status-LEDgelb blinkt.
4. Lassen Siedie Steuertastelos. Der Vorgangistabgeschlossen, wenndie Status-LED grünleuchtet. Das Produktwurdeaufdie Werkseinstellungenzurückgesetzt. Wennim Netzwerkkein DHCP-Server verfügbarist, lautetdie Standard-IP-Adresse 192.168.0.90.
5. Verwenden Siedie Software-Toolsfür Installation und Verwaltung, umeineIP-Adresse zuzuweisen, ein Kennworteinzurichten und auf den Videostreamzuzugreifen. Die Software tools für die Installation und Verwaltung stehenaufden Supportseiten unter axis.com/support zur Verfügung.
   DieParameterkönnenauchüberdieWeboberflächeaufdieWerkseinstellungenzurückgesetzt werden. Denfolgenden Optionspfadaufrufen: Settings>System>Maintenance(Einstellungen>System-Wartung) und dann die OptionDefault(Standardeinstellung) anklicken.

WeitereInformationen

•DieaktuelleVersiondiesesDokumentsfindenSieaufaxis.com
- DasBenutzerhandbuchstehtaufaxis.comzurVerfügung.
Unteraxis.com/supportfinderSiediaktuellerFirmwareversionerführgerät.
•NützlichesOnlinetrainingundWebinarefindenSieunteraxis.com/academy.

OptionalesZubehör

Eine vollständige listieferbaren Zubehörsfür diese Produkfinder Siaufaxis.com unter Produkt, Software und Zubehör.

• AXIST91R61WallMount
• AXIST91A47PoleMount
• AXIST94R01BEckhalterung

TechnischeDaten

Diaktuelle/versionstechnischer Datenblattfüda ProdukfinderSiaufaxis.comunter SupportundDokumentation.

LED-Anzeigen

Status-LED	Anzeige
Grün	LeuchtetbeiNormalbetriebgrün.

DE

NetzwerkLEDAnzeige
Grün	LeuchtetbeiVerbindungmiteinem1GBit/s-Netzwerk.Blinkt beiNetzwerkaktivität.
Gelb	LeuchtetkonstantbeiVerbindungmiteinem10/100 MBit/s-Netzwerk.BlinktbeiNetzwerkaktivität
LeuchtetnichtKeineNetzwerk-Verbindungvorhanden

Netz-LEDAnzeige
Grün	NormalerBetrieb

PoE-Ausgang-LEDAnzeige
LeuchtetnichtPoE-Ausgangausgeschaltet
Grün	PoE-Ausgangeingeschaltet

EinschubfürSD-Speicherkarte

FürEmpfehlungenzuSD-Karten,sieheaxis.com.

Tasten

Steuertaste

ZurLagederSteuertaste, siehe ProduktübersichtaufSeite58.

Die Steuertastehatfolgende Funktionen:

- ZurücksetzendesProduktsaufdieWerkseinstellungen.SieheSeite71.

Anschlüsse

Netzwerkanschluss

RJ45-EthernetanschlussmitPoweroverEthernetPlus(PoE+).

▲VORSICHT

Risiko, dass das Gerät beschädigt wird. Versorgen Siedas Gerätnichtsowohlmit PoE alsauch mit Gleichstrom.

Netzwerk-Anschluss(PoEout)

PoweroverEthernetIEEE802.3atTyp2,max.30W

MitdiesemAnschlusskönnenSieeinanderesPoE-GerätmitStromversorgen, z.B.eineKamera, einenHornlautsprecherodereinzweitesSicherheitsradar.

Beachten

DerPoE-Ausgangwirdaktiviert, wenndasRadarübereinen60-W-Midspan(Powerover EthernetIEEE802.3bt, Typ3) versorgtwird.

Beachten

WenndasRadarmiteiner30-W-Midspan-oderGleichstromleistungbetriebenwird, wird derPoE-Ausgangdeaktiviert.

Beachten

DiemaximaleEthernet-Kabellängebeträgt100minsgesamtfürPoE-Ausgangund PoE-Eingangkombiniert.SiekönnensiemiteinemPoE-Extenderverlängern.

E/A-Anschluss

ÜberdenE/A-AnschlusswerdenexterneGeräteinVerbindungmitEreignisauslösung, AlarmbenachrichtigungenundanderenFunktionenangeschlossen.AußerdemBezugspunkt 0VGleichstromundStrom(Gleichstromausgang)besitztderE/A-AnschlusseineSchnittstellezum:

Digitaleingang-ZumAnschlussvonGeräten,diezwischengeöffnetemundgeschlossenem SchaltkreiswechselnkönnenwieetwaPIR-Sensoren,Tür-undFensterkontaktesowie Glasbruchmelder.

Digitalausgang-ZumAnschlussexternerGerätewieRelaisundLEDs.Dieangeschlossenen GerätekönnenüberdasVAPIX®ApplicationProgrammingInterfaceoderüberdieProduktwebsite aktiviertwerden.

6-poligerAnschlussblock

FunktionK-	on-t-akt	HinweiseTechnischeAngaben
ErdungGleichstrom	1		0VGleichstrom
Gleichstro-mausgang	2	DarffürdieStromversorgungvonZusatzgerätenverwendetwerden.Hinweis:DieserKontaktdarfnurfürdenStromausgangverwendetwerden.	12VDCMax.Stromstärke=50mA
Konfigurier-bar(Ein-oderAus-gang)	3-6	Digitaleingang-ZumAktivierenanKontakt1anschließen,zumDeaktivierennichtanschließen.	Obismax.30VGleichstrom
		DigitalerAusgang-InterneVerbindungmitKontakt1(GleichstromErdschluss),wennaktiviert;unverbunden,wenndeaktiviert.BeiVerwendungmiteinerinduktivenLast,wieetwaeinemRelais,musszumSchutzvorSpannungssprüngeneineDiodeparallelzurLastgeschaltetwerden.	Obismax.30VGleichstrom,Open-Drain,100mA

Beispiel

2 Gleichstromausgang12V,max.50mA

3 E/AalsEingangkonfiguriert

4 E/AalsAusgangkonfiguriert
5 KonfigurierbarerE/A
6 KonfigurierbarerE/A

Stromanschluss

2-poliger Anschlussblockfür die Gleichstromversorgung. Verwenden Sie einemit den Anforderungen für Schutzkleinspannung (SELV) kompatible Stromquellemit begrenzter Leistung (LPS) mit bis 28 Gleichstrom und einem dauerhaft auf 100 Wbegrenzter Nennausgangsstrom.

Risiko, dass das Gerät beschädigt wird. Versorgen Siedas Gerätnichtsowohlmit PoE als auch mit Gleichstrom.

Relaisanschluss

▲VORSICHT

FürdenRelaisanschlusseinadrigeKabelverwenden.

FunktionTechnischeAngaben
Typ	Schließer-Kontakt
Nennspannung	24VGleichstrom/5A
IsolationvonanderenStromkreisen	2,5kV

Einbruchsalarmschalter

VerwendenSiedenEinbruchsalarmschalter,umeineBenachrichtigungzuerhalten,wenndas GehäusedesGerätsgeöffnetwird.WeitereInformationenzumEinrichteneinerAktionsregelfinden SieimBenutzerhandbuchaufaxis.com.

DE

Sicherheitsinformationen

Gefährdungsstufen

⚠️GEFAHR

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Tododer schweren Verletzungen führen kann.

⚠️WARNUNG

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Tododer schweren Verletzungen führen kann.

AVORSICHT

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zugeringfügiger odermäßiger Verletzungführen kann.

HINWEIS

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Sachschäden führenkann.

AndereMeldeebenen

Wichtig

WeistaufwichtigelInformationenhin, diedenrichtigen Betriebdes Produktsgewährleisten.

Beachten

WeistaufnützlicheInformationenhin, diedieoptimaleVerwendungdesProdukts unterstützen.

Sicherheitsanweisungen

⚠️GEFAHR

Stromschlaggefahr. VorderInstallationoderWartungdesProduktsmusssichergestellt werden, dassankeinemderKabelSpannungan liegt.

⚠️WARNUNG

DasAxisProduktmussvonfachmännischgeschultemPersonalundunterEinhaltungder örtlichgeltendenBestimmungeninstalliertwerden.

▲VORSICHT

AchtenSieaufscharfeMetallkanten.TragenSiewährendderInstallation Schnittschutzhandschuhe.

HINWEIS

• DasAxis-ProduktmussunterBeachtungdergeltendenGesetzeundBestimmungen betriebenwerden.
• Axisempfiehlt, einabgeschirmtes Netzwerkkabel(STP) zuverwenden.
• Axisempfiehlt, einabgeschirmtes Netzwerkkabelder Kategorie CAT6 oder höherzu verwenden.
• LagernSiedasAxisProduktineinertrockenenundbelüftetenUmgebung.
• DasAxis-ProduktwederStößennochstarkemDruckaussetzen.
• DasAxis-ProduktkeinenSchwingungenaussetzen.
• DasProduktnichtaninstabilenMasten, Halterungen, OberflächenoderWändenanbringen.
• InstallierenSiedasProduktnichtanvibrierendenMasten, Halterungen, Oberflächen oder Wänden.
• VerwendenSiebeiderInstallationdesAxisProduktsausschließlichpassendeWerkzeuge. EinzugroßerKraftaufwandmitelektrischenWerkzeugenkanndasProduktbeschädigen.
• VerwendenSiekeinechemischen,ätzendenoderaerosolhaltigenReinigungsmittel.
• VerwendenSiezumReinigeneinsauberes, mitdestilliertem WasserangefeuchtetesTuch.
• VerwendenSienurZubehör, dasdentechnischenVorgabenIhresProduktsentspricht. DiesesistvonAxisoderDrittanbieternerhältlich.AxisempfiehltdiemitlthremProdukt kompatibleStromversorgungvonAxis.
• VerwendenSieausschließlichErsatzteiledievonAxisangebotenoderempfohlenwerden.
• VersuchenSienicht, dieses Produktselbsttätigzureparieren. Wenden Siesich bezüglich Reparatur und Wartunganden Axis Support oder Ihren Axis Händler.
• VerwendenSieeingelb/grüngekennzeichnetesErdungskabelmiteinemQuerschnittvon mindestens1,5mm ^2 .

Transport

HINWEIS

- BeiBedarftransportierenSiedasAxisProduktinderOriginalverpackungodereiner entsprechendenVerpackung,sodassSchädenvermiedenwerden.

Batterie

EinenichtausreichendgeladeneBatteriebeeinträchtigtdenBetriebderEchtzeituhr,diedannbei jedemSystemstartzurückgesetzt wird.SieerhalteneineProtokollnachrichtimServerberichtdes Produkts,wenndieBatteriespannungniedrigist.WeitereInformationenzumServerberichtfinden SieaufdenWebseitendesProdukts,oderwendenSiesichandenAxis-Support.

Lithium-Knopfzellen(3,0V)enthalten1,2-Dimethoxyethan;Ethylenglycoldimethylether(EGDME), CAS-Nr.110-71-4.
