用户手册 EN401MP MAKITA

警告：使用前请阅读本手册及电力装置的指导手册。未能遵守警告和说明可能导致严重或致命伤害。

警告：使用前，請閱讀本手冊與動力裝置的說明手冊。若未遵循警告事項與說明，可能會導致嚴重或致命傷害。

感谢您购买牧田（Makita）高枝绿篱机刀头总成。该刀头总成设计用于安装在本指导手册中所提及的牧田动力装置上。使用前请阅读本手册及动力装置的指导手册。这些内容有助您最合理地利用牧田高枝绿篱机刀头总成。

目录 页码

前言....25

符号 25

批准的动力装置....25

批准的切割头总成....25

机件描述....26

安全注意事项....26

装配与调校....27

操作....27

检查与保养....28

存放....28

维护计划....29

故障排除....29

技术数据....29

符号

刀头总成和本指导手册使用了以下符号。请理解这些符号的定义。

请阅读并遵守本指导手册。

要万分小心谨慎！

禁止！

小心电线。否则有触电的风险。

小心挤压

请佩戴防护手套。

戴好防护性头盔，保护眼睛和耳朵。

穿上结实的有防滑底的靴子。

灼热表面 - 烫伤手指或手部。

请让旁观者和动物远离动力工具至少15米（50英尺）。

所有人员和宠物严禁进入操作区域

急救

批准的动力装置

本刀头总成仅批准用于以下动力装置：

EX2650LH 多功能汽油机

警告：严禁将本刀头总成用于非批准的动力装置。非批准的组合可能导致严重受伤。

批准的切割头总成

本切割头总成仅批准用于以下切割头总成：

(轴延长切割头总成) ·

LE400MP

警告：禁止使用非批准的切割头总成。非批准的组合可能导致严重受伤。

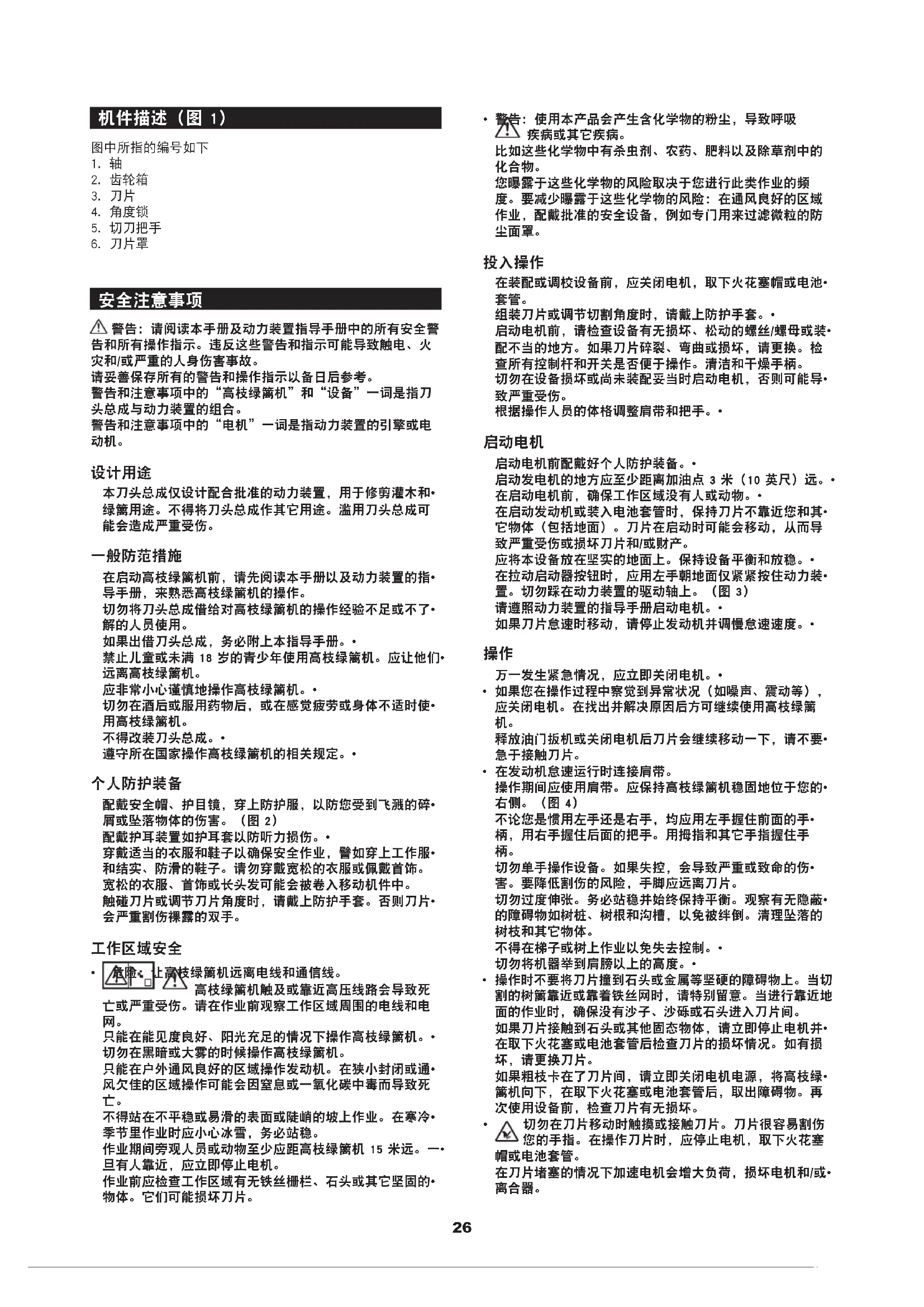

机件描述（图 1）

图中所指的编号如下

1. 轴
2. 齿轮箱
3. 刀片
4. 角度锁
5. 切刀把手
6. 刀片罩

安全注意事项

警告：请阅读本手册及动力装置指导手册中的所有安全警告和所有操作指示。违反这些警告和指示可能导致触电、火灾和/或严重的人身伤害事故。

请妥善保存所有的警告和操作指示以备日后参考。

警告和注意事项中的“高枝绿篱机”和“设备”一词是指刀头总成与动力装置的组合。

警告和注意事项中的“电机”一词是指动力装置的引擎或电动机。

设计用途

本刀头总成仅设计配合批准的动力装置，用于修剪灌木和绿篱用途。不得将刀头总成作其它用途。滥用刀头总成可能会造成严重受伤。

一般防范措施

在启动高枝绿篱机前，请先阅读本手册以及动力装置的指导手册，来熟悉高枝绿篱机的操作。

切勿将刀头总成借给对高枝绿篱机的操作经验不足或不了·解的人员使用。

如果出借刀头总成，务必附上本指导手册。

禁止儿童或未满 18 岁的青少年使用高枝绿篱机。应让他们·远离高枝绿篱机。

应非常小心谨慎地操作高枝绿篱机。

切勿在酒后或服用药物后，或在感觉疲劳或身体不适时使用高枝绿篱机。

不得改装刀头总成。

遵守所在国家操作高枝绿篱机的相关规定。

个人防护装备

配戴安全帽、护目镜，穿上防护服，以防您受到飞溅的碎屑或坠落物体的伤害。（图2）

配戴护耳装置如护耳套以防听力损伤。

穿戴适当的衣服和鞋子以确保安全作业，譬如穿上工作服和结实、防滑的鞋子。请勿穿戴宽松的衣服或佩戴首饰。宽松的衣服、首饰或长头发可能会被卷入移动机件中。

触碰刀片或调节刀片角度时，请戴上防护手套。否则刀片·会严重割伤裸露的双手。

工作区域安全

- 危险：让高枝绿篱机远离电线和通信线。

高枝绿篱机触及或靠近高压线路会导致死亡或严重受伤。请在作业前观察工作区域周围的电线和电网。

只能在能见度良好、阳光充足的情况下操作高枝绿篱机。切勿在黑暗或大雾的时候操作高枝绿篱机。

只能在户外通风良好的区域操作发动机。在狭小封闭或通·风欠佳的区域操作可能会因窒息或一氧化碳中毒而导致死亡。

不得站在不平稳或易滑的表面或陡峭的坡上作业。在寒冷·季节里作业时应小心冰雪，务必站稳。

作业期间旁观人员或动物至少应距高枝绿篱机 15 米远。一旦有人靠近，应立即停止电机。

作业前应检查工作区域有无铁丝栅栏、石头或其它坚固的物体。它们可能损坏刀片。

- 警告：使用本产品会产生含化学物的粉尘，导致呼吸疾病或其它疾病。

比如这些化学物中有杀虫剂、农药、肥料以及除草剂中的化合物。

您曝露于这些化学物的风险取决于您进行此类作业的频度。要减少曝露于这些化学物的风险：在通风良好的区域作业，配戴批准的安全设备，例如专门用来过滤微粒的防尘面罩。

投入操作

在装配或调校设备前，应关闭电机，取下火花塞帽或电池·套管。

组装刀片或调节切割角度时，请戴上防护手套。

启动电机前，请检查设备有无损坏、松动的螺丝/螺母或装配不当的地方。如果刀片碎裂、弯曲或损坏，请更换。检查所有控制杆和开关是否便于操作。清洁和干燥手柄。

切勿在设备损坏或尚未装配妥当时启动电机，否则可能导致严重受伤。

根据操作人员的体格调整肩带和把手。

启动电机

启动电机前配戴好个人防护装备。

启动发电机的地方应至少距离加油点 3 米（10 英尺）远。在启动电机前，确保工作区域没有人或动物。

在启动发动机或装入电池套管时，保持刀片不靠近您和其它物体（包括地面）。刀片在启动时可能会移动，从而导致严重受伤或损坏刀片和/或财产。

应将本设备放在坚实的地面上。保持设备平衡和放稳。·在拉动启动器按钮时，应用左手朝地面仅紧紧按住动力装置。切勿踩在动力装置的驱动轴上。（图3）

请遵照动力装置的指导手册启动电机。

如果刀片怠速时移动，请停止发动机并调慢怠速速度。

操作

万一发生紧急情况，应立即关闭电机。

- 如果您在操作过程中察觉到异常状况（如噪声、震动等），应关闭电机。在找出并解决原因后方可继续使用高枝绿篱机。

释放油门扳机或关闭电机后刀片会继续移动一下，请不要·急于接触刀片。

- 在发动机怠速运行时连接肩带。

操作期间应使用肩带。应保持高枝绿篱机稳固地位于您的右侧。（图4）

不论您是惯用左手还是右手，均应用左手握住前面的手柄，用右手握住后面的把手。用拇指和其它手指握住手柄。

切勿单手操作设备。如果失控，会导致严重或致命的伤害。要降低割伤的风险，手脚应远离刀片。

切勿过度伸张。务必站稳并始终保持平衡。观察有无隐蔽的障碍物如树桩、树根和沟槽，以免被绊倒。清理坠落的树枝和其它物体。

不得在梯子或树上作业以免失去控制。切勿将机器举到肩膀以上的高度。

- 操作时不要将刀片撞到石头或金属等坚硬的障碍物上。当切割的树篱靠近或靠着铁丝网时，请特别留意。当进行靠近地面的作业时，确保没有沙子、沙砾或石头进入刀片间。

如果刀片接触到石头或其他固态物体，请立即停止电机并在取下火花塞或电池套管后检查刀片的损坏情况。如有损坏，请更换刀片。

如果粗枝卡在了刀片间，请立即关闭电机电源，将高枝绿·篱机向下，在取下火花塞或电池套管后，取出障碍物。再次使用设备前，检查刀片有无损坏。

切勿在刀片移动时触摸或接触刀片。刀片很容易割伤您的手指。在操作刀片时，应停止电机，取下火花塞帽或电池套管。

在刀片堵塞的情况下加速电机会增大负荷，损坏电机和/或·离合器。

作业期间，请多次检查刀片有无碎裂或钝边。检查前，关闭电机电源并等待刀片完全停止。立即更换损坏或变钝的刀片，即使它们只有半面碎裂。

如果设备受到大力撞击或掉地，应检查其状况后再继续作业。检查燃油系统有无漏油，检查控制和安全设备有无故障。如有任何损坏或存疑，可请求牧田授权服务中心进行检查和维修。

切勿触摸齿轮箱。齿轮箱在操作期间会变热。

务必休息一会以防因疲劳引起机器失控。建议您每小时休息10到20分钟。

即使是离开设备一会儿，也务必关闭发动机或取下电池套管。未经授权的人员可能会使用发动机尚在运转却无人看管的设备而造成严重事故。

切割前，全拉油门杆，实现最大速度。

请依照动力装置的指导手册正确使用控制杆和开关。

在操作时或操作后，不要将高温的设备放到干燥的玻璃或·易燃材料上。

运输

在运送设备前，应关闭电机，取下火花塞帽或电池套管。运输过程中要安装刀片罩。

搬运设备时，应握住轴以使其位于水平位置。高温的消音·器应远离您的身体。

将设备放入交通工具中运输时，应进行适当的固定以免翻倒。否则会发生燃油溢出，从而损坏设备及其它物品。

维护

在维护、修理或清洁设备前，始终应关闭电机，取下火花·塞帽或电池套管。应等待直至电机冷却。

为降低火灾风险，不得在火源附近维护设备。

操作刀片时始终应配戴防护手套。

务必清除设备上的灰尘与污物。不得使用汽油、苯、稀释剂、酒精或其它类似产品进行清洁。否则可能导致塑料部件褪色、变形或破裂。

每次使用后，拧紧所有螺丝螺母（化油器调校螺丝除外）。

保持刀片锋利。如果刀片变钝或切割性能变差，请联系牧·田授权维修中心磨刀。

严禁用矫直或焊接方法修理弯曲或断裂的刀片。这可能导致刀片部分脱落，引起严重受伤。可请求牧田授权服务中心提供牧田原装刀片进行更换。

切勿尝试进行本手册或动力装置指导手册中未说明的维护或修理作业。可请求牧田授权服务中心进行此类作业。

只能使用牧田公司的原装备件和配件。使用第三方提供的·机件或配件可能导致设备故障、财产损坏和/或严重受伤。请求牧田授权服务中心定期检查和维护高枝绿篱机。

存放

在存放设备前应进行彻底的清洁维护。安装刀片罩。将设备存放在干燥的、儿童触碰不到的高处或锁好的位置。

切勿将本机靠在墙壁等物体上，否则高枝绿篱机可能会突然掉地而造成受伤。

急救

- ① 在近处准备好急救包。应立即更换从急救包中取出的物品。

请在求助时提供以下信息：·

事故地点

发生了什么事故 -

伤者的电话号码 -

受伤的性质 -

姓名

装配与调校

警告：

在装配或调校设备前，应关闭电机，取下火花塞帽或电池·套管。否则刀片或其它机件可能移动而导致严重受伤。

操作或在刀片附近工作时，请戴上防护手套并将刀片罩套·在刀片上。否则刀片会严重割伤裸露的双手。

在装配或调校本机前，务必将机器放倒。在直立位置装配或调校本机可能导致严重受伤。

遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

装配刀头总成（图 5）

按如下步骤装配刀头总成。

1. 拧松螺丝 (A) 和 (B)。

2. 将轴插入盖子 (D) 中。

注：确保轴完全插入盖子中（约237 mm/9-3/8”）。

如果在插入轴中遇到问题，用手稍稍转动驱动轴(C)，然后重试。

1. 确保轴正确插入，然后拧紧螺丝 (B) 和 (A)。

在动力装置上安装刀头总成（图 6）

要将刀头总成安装在动力装置上，请执行以下步骤。

1. 确保锁杆 (A) 没有拧紧。

2. 将销子 (B) 对准箭头标记 (C)。

3. 将轴插入动力装置的驱动轴中，直到位置线 (E) 和释放按钮 (D) 弹出。

4. 拧紧锁杆 (A)，如图所示。

要拆下刀头总成，请松开锁杆，按下锁定按钮并缩回轴。

注意：刀头总成的轴没有插入时，请勿拧紧锁杆(A)。否则锁杆可能过度拧紧驱动轴的入口，造成损坏。

调节切割角度（图 7）

警告：

- 切刀松散和不稳固时请勿操作工具。

您可调节切割角度，向上达 45^ ，向下达 90^ 。

1. 停止高枝绿篱机电机，将机器放在地上。

2. 如要调节切刀角度，请用一只手握住切刀的把手（A），用另一只手握住角度锁（B），如图所示。

3. 轻轻拉角度锁，改变切刀的角度。调节角度后，轻轻回位角度锁。

注：

- 切刀仅在其上的槽呈一定角度时才被固定。确保切刀正确就位。如果角度不正确，离合器将断开，工具不工作。

- 当高枝绿篱机在直立位置时请勿调节切刀。

- 将 I-O 开关打到 “O” 位置并将高枝绿篱机平放在地上以调节切割角度。

- 调节切割角度前，总是用刀片罩罩住刀片。

如果切刀松散，螺栓(A)(角度调节轴)需要拧紧。(图8)

1. 将套筒扳手 (C) 和六角扳手 (B) 放在螺栓 (A) 上。

2. 转动六角扳手 (B) 调节切刀的拧紧程度，然后转动套筒扳手 (C) 固定螺栓。

注：

- 请勿将切刀固定得太紧。如果太紧，切刀的角度将无法更改。

操作

警告：

如果刀片怠速时移动，请调慢怠速速度。否则限流阀关闭时也不能停止刀片，可能造成严重受伤。

遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

水平切割（图 9）

水平修剪绿篱时，请遵循以下步骤。

1. 全拉油门杆。
2. 将刀片与绿篱成 15^ 到 30^ 角。
3. 以摆动方式修剪绿篱。

垂直切割（图 10）

垂直修剪绿篱时，请遵循以下步骤。

1. 全拉油门杆。
2. 让刀片与绿篱彼此平行。
3. 以摆动方式从下到上修剪绿篱。

检查与保养

警告：

在检查或维修本机前，应关闭电机电源，取下火花塞帽或电池套管。否则刀片或其它机件可能移动而导致严重受伤。

操作或在刀片附近工作时，请戴上防护手套并将刀片罩套·在刀片上。装配或调节时，手指可能接触刀片，这样可能导致严重受伤。

在检查或维护本机前，务必将高枝绿篱机放倒。在直立位置装配或调校本机可能导致严重受伤。

遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。

检查刀片

每日检查刀片的损坏、碎裂或钝边情况。联系牧田授权维修中心更换受损刀片或磨刀。

调节刀片间距（图 11）

操作后，上/下刀片渐渐磨损。如果即使刀片锋利仍然不能很好切割，请按如下方法调节间距。地脚螺栓的拧紧程度决定了刀片的间距。螺母用一定的拧紧程度固定地脚螺栓。太松的间距可引起切割不锋利，但太紧的间距可引起不必要的发热并加速刀片的磨损。

1. 用扳手拧松螺母(A)。
2. 轻轻拧上螺栓 (B)，直至其停止，再每个回拧四分之一到半圈，获得足够的间距。
3. 固定螺栓(B)，拧紧螺母(A)。
4. 在刀片的摩擦面上涂抹上轻油。
5. 启动电机，打开、关闭节流阀一分钟。
6. 测量松开节流阀后，刀片停止所需的时间。如果是两秒或更长时间，停止电机，重复步骤 1 到 6。
7. 关闭电机、触摸刀片表面。如果它们不是太烫，可以触碰，则表示已经调节好了。如果很烫，不能触碰，则稍稍回转螺栓(B)，重复步骤5到7。

润滑移动机件（图 12）

注意：遵守补充润滑油的频率或用量指示。否则润滑不充分会导致移动机件损坏。

齿轮箱：

高枝绿篱机的齿轮箱每隔25个工作小时就需要润滑。润滑孔位于螺栓下。取下螺栓以便润滑。通过润滑孔，分别在齿轮箱的A点处加入约3g(4cc)润滑剂，B点处加入5g(7cc)润滑剂。润滑后，装回螺栓。注入正确用量的润滑油后，在首次运行时，刀片底座会冒出少量的润滑油。

驱动轴：

每操作 25 个小时上一次润滑油。

全面检查

拧紧松动的螺栓、螺母和螺丝。

检查受损机件和刀片。可请求牧田授权服务中心更换受损机件。

存放

警告：遵守“安全注意事项”一章以及动力装置指导手册中的警告和注意事项。（图 13）

分开存放高枝绿篱机刀头总成和动力装置时，应将罩盖放在轴的末端。

维护计划

操作小时 操作之前			每日(10 小时)	25 小时 视需要 对应页面
整机 目视检查受损机件		○				28
所有固定螺丝和螺母拧紧		○				28
刀片 检查损坏、碎裂和钝边情况。			○			28
					○	28
齿轮箱 补充润滑油				○		28
驱动轴 补充润滑油				○		28
动力装置 参考动力装置的指导手册

故障排除

问题 可能的原因 解决方法
电机没有启动。 参考动力装置的指导手册。
电机启动后马上停止。
最大速度受到限制。
刀片没有动。→ 马上停止电机!	不正确的切刀角度。 确保角度锁咬合正确。
	刀片钩到小枝桠。 清除异物。
	驱动系统不能正常工作。 请求牧田授权服务中心进行检查或维修。
机器振动有异常。→ 马上停止电机!	驱动系统不能正常工作。 请求牧田授权服务中心进行检查或维修。
刀片没有停止。→ 马上停止电机!	动力装置没有正常工作。 参考动力装置的指导手册。

技术数据

型号 EN401MP
尺寸(长×宽×高)	毫米(英寸)	1,624 × 108 × 90 (64'' × 4-1/4'' × 3-1/2'')
质量	千克(lbs)	2.8(6.3)
有效切割长度	毫米(英寸)	490(19-1/4")
切割刀片角度		135^ (向上 45^ ,向下 90^ )
齿轮比		1/4.78

繁體中文

(原始操作手册)

前言

非常感謝您購買Makita樹籬剪組件。本組件將安裝於本說明手冊內提及的動力裝置上。

使用前，請閱讀本手冊與動力裝置的說明手冊。這些手冊將協助您使用Makita樹籬剪組件，並徹底發揮其性能。

目錄 頁次

前言....30

符號 30

核准的動力裝置....30

核准的組件....30

零件說明....31

安全注意事項....31

組裝與調整....32

操作....32

檢查及保養....33

貯藏....33

保養周期....34

故障排除....34

技術資料....34

符號

在組件上與本操作手冊中使用下列符號。請務必了解這些定義。

請閱讀並遵循說明手冊。

請特別注意小心！

禁止事項！

請注意電線。觸電危險。

小心夾傷

戴上防護手套。

請戴上安全防護頭盔、眼睛防護具及耳部防護具。

請穿上堅固的防滑靴。

表面高溫 - 手指或手易燙傷。

旁人及動物應至少與動力工具保持15公尺（50英尺）的距離。

請確認作業區不得有任何人員以及寵物在內

急救

核准的動力裝置

此組件只能准許使用下列動力裝置：

EX2650LH 引擎式多功能動力機

警告：此組件切勿使用於非核准的動力裝置。未經核准的組合可造成嚴重的傷害。

核准的組件

此組件經核准僅可與以下組件搭配使用：

(傳動軸延展組件)

LE400MP

警告：切勿使用未經核准的組件。未經核准的組合可能造成嚴重。

零件說明 (圖 1)

以下為圖中的數字編號

1. 傳動軸
2. 變速器殼
3. 锯片
4. 角度固定鎖
5. 修剪設備把手
6. 锯片蓋

安全注意事項

警告：請閱讀本手冊內的所有安全警告事項與說明，以及動力裝置的說明手冊。若未遵循警告事項與說明，可能會導致觸電、火災及/或嚴重受傷。

請保留所有警告與說明資訊，以供日後參考之用。

警告與注意事項中的「樹籬剪」與「設備」指的是組件與動力裝置的組合。

警告與注意事項中的「馬達」指的是動力裝置的引擎或電氣馬達。

用途

本組件的設計用途僅供搭配核准的動力裝置來修剪灌木及樹籬。切勿將組件作為其他用途之用。濫用組件可能會造成嚴重傷害。

一般注意事項

起動樹籬剪之前，請閱讀本手冊與動力裝置的說明手冊，以熟悉處理樹籬剪的方式。

請勿將本組件借給經驗不足或未充分理解樹籬剪處理方式之人使用。

借出本組件時，請務必附上本說明手冊。

請勿讓兒童或18歲以下的青少年使用樹籬剪。請讓此年齡層之人·遠離樹籬剪。

請務必謹慎小心使用樹籬剪。

絕不可在飲酒及服藥後、感到疲勞或生病時使用樹籬剪。

絕不可嘗試改裝組件。

請遵守您所在國家有關處理樹籬剪的法律規範。

個人防護裝備

請戴上安全防護頭盔、護目鏡及防護手套，保護自己不被飛出的碎屑或掉落的物體砸到。(圖 2)

請戴上如耳罩等的耳部防護具，避免聽力受損。

請穿上可安全操作的合適衣物與鞋子，例如工作服及堅固的防滑鞋。請勿穿戴寬鬆的衣服或配戴首飾。鬆垮的衣物、首飾或長髮會被捲入活動零件。

觸碰鋸片或調整鋸片角度時，請穿戴防護手套。鋸片會嚴重割傷赤裸的空手。

工作區域安全

• 陰陽：樹籬剪應遠離電線及通訊纜線。以樹籬剪

觸碰或靠近高壓電線路會造成人員嚴重傷亡。開始操作前，請注意工作區域周圍的電力線路及電圍欄。

僅可在能見度良好與日光照明的條件下操作樹籬剪。請勿在黑暗或霧中操作樹籬剪。

僅可在通風良好的室外起動與操作引擎。於局限空間或通風不良的區域內操作，會因窒息或一氧化碳中毒而導致死亡。

操作時，絕不可站在不穩固或濕滑表面或陡峭斜坡上。在寒冷季節中，請注意冰雪，並務必確保已確實站穩。

操作時，旁人或動物應至少與樹籬剪保持15公尺的距離。一有人靠近時，請即刻停止馬達。

操作前，請檢查工作區域內是否有鐵絲網圍欄、石頭或其他硬物。這些硬物會破壞鋸片。

- 警告：使用本產品時會產生粉塵，而粉塵內的化學物質可能會造成呼吸或其他疾病。

其中的部分化學物質為在殺蟲劑、農藥、肥料及除草劑中發現的化合物。

視從事此類型工作的頻繁程度而定，暴露於這些化學物質之中的風險將各有不同。為減少暴露於上述化學物質的時間：於通風良好之處工作，並在工作時穿戴經核准的安全裝備，例如專為過濾微粒設計的防塵面罩。

開始操作

組裝或調整設備之前，請關閉馬達並卸下火星塞蓋或電池盒。• 組裝鋸片或調整修剪角度時，請穿戴防護手套。•

起動馬達之前，請檢查設備是否損壞、螺絲/螺帽是否鬆動，或組裝是否不當。若鋸片裂開、彎曲或受損，請更換。檢查所有控制桿及開關是否易於作動。清潔並使把手確實乾燥。

若設備損壞或未完全組裝完成，絕不可嘗試起動馬達。否則可能會使人員嚴重受傷。

依據操作人員的身體尺寸，調整雙肩背帶與手柄。

起動馬達

請在起動馬達前穿上個人防護裝備。

• 至少距離加油位置 3公尺(10英呎) 遠後，才起動引擎。
• 起動馬達前，請確定工作區域內沒有任何人或動物。

起動引擎或插入電池盒前，請確定鋸片避開您的身體與其他物體，包括地面。鋸片可能會在起動時運轉，並可能造成人員嚴重受傷，或嚴重損壞鋸片及/或財產。

請將設備放置於穩固的地面上。保持良好的平衡並確實站穩。 拉動手拉式起動器時，請靠住地面用左手確實握著動力裝置。絕不 可踏在動力裝置的驅動傳動軸上。(圖 3)

• 請依照動力裝置的說明手冊起動馬達。

若鋸片怠速運轉，請停止引擎並向下調整怠速。

操作

發生緊急情況時，請立即關閉馬達。

若您覺得情況不對（例如噪音、震動），請關閉馬達。請勿在確認並解決原因之前，貿然使用樹籬剪。

在放開油門扳機或關閉馬達後，鋸片仍會持續運轉一段時間。請勿·倉促碰觸鋸片。

在引擎怠速運轉時，穿上雙肩背帶。

- 操作時，請使用雙肩背帶。請固定在右側操作樹籬剪。(圖 4)

無論您是左撇子或右撇子，請用左手握著前把手，然後用右手握著後手柄。請用手指與拇指握著把手周圍之處。

絕不可試著單手操作設備。失控時，可能會導致人員嚴重受傷或致命。為降低割傷危險，請讓自己的手腳遠離鋸片。

請勿伸得過長。隨時保持適當的立足點與平衡。請注意隱蔽的障礙物，例如樹樁、樹根及下水溝，以免絆倒。請清除掉落的樹枝及其他物體。

絕不可爬上梯子或樹上工作，以免失控。

• 請勿將機器提舉超過肩膀的高度。

操作時，請勿用鋸片敲打如石頭與金屬的硬物。靠近或沿著鐵絲網·修剪籬笆時，請特別注意。接近地面使用時，請確定不會有沙礫或石頭進入鋸片間。

若鋸片接觸石頭或其他硬物，請立即停止馬達運轉，待卸下火星塞蓋或電池盒後再檢查鋸片是否受損。若鋸片受損請予以更換。

若有粗樹枝夾進鋸片中，請立即關閉馬達，放下樹籬剪，並在卸下。火星塞蓋或電池盒後再取出阻礙物。再次使用設備前，請檢查鋸片是否受損。

絕不可觸碰或靠近正在轉動的鋸片。鋸片可以很輕易就削斷手指。處理鋸片或調整鋸片角度時，請停止馬達並卸下火星塞蓋或電池盒。

若在鋸片運轉不順暢時加速馬達運轉，將會增加負荷並使馬達及/或離合器損壞。

請經常在操作時檢查鋸片是否裂開或變鈍。檢查前，請關閉馬達，並等待鋸片完全停止。即使鋸片只有表面裂開，也請更換受損或變鈍的鋸片。

若設備受到重重撞擊或落地，請在繼續工作之前檢查設備狀況。檢查燃油系統是否漏油，以及控制與安全裝置是否故障。若有任何損壞或懷疑，請洽詢Makita授權的服務中心進行檢驗與維修。

- 請勿碰觸變速器殼。變速器殼會在操作時變得非常燙。

請休息一會兒，避免應疲勞而導致失控。我們建議您每一小時休息10至20分鐘。

離開設備時，即便是短時間離開，請務必關閉引擎或卸下電池盒。

無人照顧設備，而讓引擎獨自運轉時，可能會被無授權的人員使用，並導致嚴重的意外事故。

在修剪前，請徹底拉起油門桿，使其達到極速。

請遵循動力裝置的說明手冊，以確保正確的使用控制桿與開關。操作時或操作後，請勿將高溫的設備放在乾草或可燃材料上。

運送

運送設備之前，請關閉馬達並卸下火星塞蓋或電池盒。請務必在運送時蓋上鋸片蓋。

運送設備時，請固定傳動軸，水平運送。身體請勿碰到高溫的消聲器。

用車輛運送設備時，請確實固定設備，以免翻倒。否則可能會潑出燃油，並損壞設備及行李。

保養

進行任何保養或維修工作或清潔設備之前，請務必關閉馬達並卸下·火星塞蓋或電池盒。請等候至馬達冷卻為止。

為減少起火的危險，絕不在有火之處的附近維修設備。

處理鋸片時，請務必穿上防護手套。

請務必清潔設備的灰塵及髒汙。勿使用石油、揮發油、稀釋劑、酒精等液體進行清潔。可能會導致塑膠零件褪色、變形或裂開。

每次使用後，除了化油器調整螺之外，請鎖緊所有螺絲及螺帽。保持修剪工具鋒利。若鋸片變鈍，修剪效能就會變差，請洽詢·Makita授權的服務中心磨利鋸片。

切勿以弄直或焊接的方式來維修彎曲或斷裂的鋸片。這可能會造成鋸片零件脫落並造成嚴重傷亡。請洽詢Makita授權的服務中心以Makita原廠鋸片更換之。

請勿嘗試本手冊或動力裝置說明手冊未描述的任何保養或維修工作。請洽詢 Makita 授權的服務中心進行此類工作。

僅可使用 MAKITA 原廠備料及配件。使用第三方提供的零件或配件可能會使設備損壞、財產受損及/或嚴重受傷。

請洽詢 Makita 授權的服務中心定期檢驗與保養樹籬剪。

貯藏

貯藏設備之前，請徹底清潔與保養一番。安裝鋸片蓋。

將設備貯藏在涼爽的高處，或是可上鎖遠離孩童的場所。

請勿將設備靠著如牆壁等物體斜放。否則樹籬剪可能突然掉落，而造成傷害。

急救

• 論務必在身旁備妥急救箱。請立即更換從急救箱拿出的任何物品。

求救時請提供以下資訊：•

事故地點 -

事故說明 -

受傷人數 -

傷害性質 -

您的姓名 -

組裝與調整

警告：

組裝或調整設備之前，請關閉馬達並卸下火星塞蓋或電池盒。否則鋸片或其他零件可能會轉動，造成嚴重傷害。

在處理或使用鋸片前，請穿戴防護手套並將鋸片蓋蓋上鋸片。否則鋸片會嚴重割傷赤裸的空手。

組裝或調整設備時，請務必放下設備。直立組裝或調整設備可能會·造成嚴重傷害。

請遵循「安全注意事項」乙章內的警告事項與注意事項，以及動力·裝置的說明手冊。

組裝組件 (圖 5)

依據以下步驟組裝組件。

1. 鬆開螺絲 (A) 與 (B)。

2. 將傳動軸插入護蓋 (D)。

註：請確定傳動軸完全插入護蓋（約237 mm/9-3/8”）。

若難以插入傳動軸，請用手稍微旋轉驅動軸 (C)，然後再試一次。

1. 請確定正確插入傳動軸，然後鎖緊螺絲(B)及(A)。

將此組件安裝到動力裝置上 (圖 6)

要將此組件安裝到動力裝置時，請依照下列步驟。

1. 確認鎖定桿 (A) 未上緊。
2. 將插銷 (B) 對準箭頭標記 (C)。
3. 將傳動軸插入動力裝置的驅動傳動軸中，直到位置線 (E) 及釋放按鈕 (D) 彈起為止。
4. 鎖緊鎖定桿(A)，如圖所示。

要移除組件時，先鬆開鎖定桿，按下鎖定按鈕，抽出傳動軸。

注意：若組件的傳動軸未插入時請勿鎖緊鎖定桿(A)。否則，鎖定桿可能將驅動傳動軸的入口處鎖太緊而將之損壞。

調整修剪角度 (圖 7)

警告：

您可向上調整修剪角度為 45^ 及向下調整為 90^ 。

1. 停止樹籬剪馬達運轉，再將機器平放在地面上。
2. 若要調整修剪設備的角度，請如圖所示，用一隻手握緊修剪設備上的把手 (A)，再用另一隻手握緊角度固定鎖 (B)。
3. 緩緩拉動角度固定鎖，然後變更修剪設備的角度。調整角度後，請緩慢的復原角度固定鎖的位置。

註：

• 修剪設備僅能沿著設備溝槽在特定的角度鎖緊。請確定修剪設備的角度適當無誤。若角度不當，離合器將會切斷且工具無法運作。
• 請勿在樹籬剪處於直立位置時調整修剪設備。
• 將 I-O 開關移至「O」位置，再將樹籬剪平放在地面以調整修剪角度。

- 在調整修剪角度之前，務必確保鋸片已蓋上隨附的鋸片蓋。

假使修剪設備鬆脫，則需鎖緊螺栓(A)(調整角度的軸)。(圖8)

1. 準備套筒扳手 (C) 與六角扳手 (B) 調整螺栓 (A)。
2. 轉動六角扳手 (B) 調整修剪設備的鬆緊度，再轉動套筒扳手 (C) 固定之。

註：

- 請勿將修剪設備固定過緊。若固定過緊，修剪設備的角度將無法變更。

操作

警告：

若鋸片怠速運轉，請向下調整引擎怠速。否則您無法關閉油門以停止鋸片，並可能造成嚴重傷亡。

請遵循「安全注意事項」乙章內的警告事項與注意事項，以及動力·裝置的說明手冊。

水平修剪 (圖 9)

水平修剪樹籬時，請遵照以下步驟。

1. 徹底拉起油門桿。
2. 將鋸片以 15 至 30 的角度接觸樹籬。
3. 以擺動的方式修剪樹籬。

垂直修剪 (圖 10)

垂直修剪樹籬時，請遵照以下步驟。

1. 徹底拉起油門桿。
2. 讓鋸片與樹籬相互平行，再開始修剪。
3. 以擺動的方式從下至上修剪樹籬。

©

保養周期

操作時數 操作前			每日(10小時)	25小時	親需要 參考頁次
整組 目視檢查是否有損壞的零件		○			33
所有固定螺絲及螺帽 鎖緊		○			33
鋸片 檢查是否受損、裂開及變鈍			○		33
	調整間隙				○ 33
變速器殼 注入黃油				○	33
驅動軸 注入黃油				○	33
動力裝置 請參閱動力裝置的說明	手冊

故障排除

問題 可能原因 解決方法
馬達未啟動。請參閱動力裝置的說明手冊。
馬達在起動後便立即停止。
最大速度受到限制。
鋸片未移動。→ 立即停止馬達!	修剪設備的角度不適當。確定角度固定鎖正確密合。
	鋸片卡到細枝。清除異物。
	傳動系統未正常運作。請洽詢 Makita 授權的服務中心檢查或維修。
主體異常震動。→ 立即停止馬達!	傳動系統未正常運作。請洽詢 Makita 授權的服務中心檢查或維修。
鋸片未停止。→ 立即停止馬達!	動力裝置未正常運作。請參閱動力裝置的說明手冊。

技術資料

型號 EN401MP
尺寸(L x W x H)	mm(英吋)	1,624 x 108 x 90 (64" x 4-1/4" x 3-1/2")
重量	kg(英磅)	2.8 (6.3)
有效修剪長度	mm(英吋)	490 (19-1/4")
鋸片角度		135°(向上 45°,向下 90°)
傳動比		1/4.78

Bahasa Indonesia

(Petunjuk Asli)

Kata Pengantar
